Marke	Kicker
Modell	KX1600.1
Produkttyp	Mono-Verstärker für Autoradio
RMS-Leistung (4 Ω, 14,4 V)	800 W x 1
RMS-Leistung (2 Ω, 14,4 V)	1600 W x 1
Minimale Lastimpedanz	2 Ohm
Frequenzgang	10 Hz – 160 Hz (±1 dB)
Signal-Rausch-Verhältnis	>95 dB (A-bewertet, bei Nennleistung)
Eingangsempfindlichkeit (Niedrigpegel)	125 mV – 5 V
Eingangsempfindlichkeit (Hochpegel)	250 mV – 10 V
Variabler Tiefpassfilter	40 Hz – 160 Hz, 12 dB/Oktave
Variabler Subsonic-Filter	10 Hz – 80 Hz, 24 dB/Oktave
Bass-Boost (KICK EQ+)	Parametrisch: Frequenz 20–80 Hz, Q 1–5, Verstärkung 0–18 dB
Basspegel-Fernbedienung	Ja (CXRC, kabelgebunden)
Einschaltmodi	+12 V, DC Offset, Audio
Empfohlene externe Sicherung	1 x 150 A
Kabelquerschnitt Strom/Masse	1/0 AWG
Abmessungen (B x T x H)	28,4 cm x 21 cm x 5,5 cm
Gewicht	ca. 5 kg (Schätzung)
Schutzschaltungen	thermisch, Unter-/Überspannung, Kurzschluss
Eingänge	2 RCA-Eingänge (Niedrigpegel); Hochpegel-Eingänge über ZISL-Adapter
Ausgänge	1 Monokanal (SPEAK-Klemme); RCA-Ausgang (Durchschleifen)
Stromversorgung	10–16 V DC (Fahrzeug)
Wartung und Reinigung	Vor Wartungsarbeiten Batterie abklemmen; mit trockenem, fusselfreiem Tuch reinigen
Ersatzteile und Reparierbarkeit	Wenden Sie sich an einen autorisierten Kicker-Händler; keine vom Benutzer reparierbaren Teile

Häufig gestellte Fragen - KX1600.1 KICKER

Was ist die tatsächliche Leistung des Kicker KX1600.1?

Die RMS-Leistung beträgt 800 W x 1 an 4 Ohm und 1600 W x 1 an 2 Ohm bei 14,4 V mit ≤1% THD+N.

Welchen Kabelquerschnitt sollte ich für die Stromversorgung verwenden?

Es wird empfohlen, ein 1/0 AWG-Kabel für Strom und Masse zu verwenden, mit einer externen Sicherung von 150 A, die im Abstand von weniger als 45 cm zur Batterie installiert wird.

Wie schließe ich den Verstärker an eine Quelle ohne RCA-Ausgang an?

Verwenden Sie die Hochpegeleingänge, indem Sie die Lautsprecherkabel des Autoradios über einen Kicker ZISL-Adapter anschließen oder RCA-Stecker auf die Kabel crimpen. Stellen Sie den Eingangswahlschalter auf HI.

Wie stelle ich die Eingangsempfindlichkeit richtig ein?

Stellen Sie die Lautstärke des Autoradios auf etwa 3/4 des Maximums. Erhöhen Sie langsam die Verstärkung des Verstärkers, bis Sie Verzerrungen hören, und reduzieren Sie sie dann leicht. Die Verstärkung ist keine Lautstärke, sondern dient der Pegelanpassung.

Was tun, wenn die PRT (Protection)-Leuchte blinkt?

Ein Blinken deutet auf eine niedrige Batteriespannung hin. Überprüfen Sie die Anschlüsse des Ladesystems, die Batterie und die Lichtmaschine. Die Leuchte kann auch dauerhaft leuchten bei Überhitzung, Kurzschluss oder Über-/Unterspannung.

Wie verwende ich die CXRC-Bassfernbedienung?

Befestigen Sie die Fernbedienung an einer zugänglichen Stelle und schließen Sie das Kabel an die Remote Bass-Buchse des Verstärkers an. Niemals unter Spannung ein-/ausstecken.

Welche Einstellungen für den Subsonic- und Tiefpassfilter?

Der Subsonic-Filter (10–80 Hz) schützt die Lautsprecher vor zu tiefen Frequenzen. Der Tiefpassfilter (40–160 Hz) bestimmt die Grenzfrequenz. Beginnen Sie für einen Subwoofer mit 80 Hz und passen Sie nach Gehör an.

Kann ich den Verstärker mit einem 1-Ohm-Subwoofer verwenden?

Nein, die minimale empfohlene Impedanz beträgt 2 Ohm im Mono-Betrieb. Eine niedrigere Impedanz kann den Verstärker beschädigen.

Wie vermeide ich ein Brummen (Lichtmaschinen-Geräusch)?

Überprüfen Sie die Qualität der RCA-Kabel, halten Sie sie von Stromkabeln fern, stellen Sie eine gute Masse von Autoradio und Verstärker sicher. Reduzieren Sie gegebenenfalls die Verstärkung.

Wo finde ich die vollständige Bedienungsanleitung?

Die Anleitung steht als kostenloser PDF-Download auf notice-facile.com für die Referenz KX1600.1 von Kicker zur Verfügung.

BEDIENUNGSANLEITUNG KX1600.1 KICKER

Benutzerhandbuch | Deutsch MONOVERSTÄRKER DER KX.1-SERIE

Autorisierter KICKER-Händler:

Kaufdatum:

Verstärker-Modellnummer:

Verstärker-Seriennummer:

LEISTUNG

Modell: KX400.1 KX800.1 KX1200.1 KX1600.1 KX2400.1

RMS-Leistung
@ 14,4V, 4Ω mono,	200W x 1	400W x 1	600W x 1	800W x 1	1200W x 1
≤ 1% Gesamtklirrfaktor
@ 14,4V, 2Ω mono,	400W x 1	800W x 1	1200W x 1	1600W x 1	2400W x 1
≤ 1% Gesamtklirfaktor

Länge | Zoll [cm] 8 [20,4] 9 9/16 [24,4] 9 9/16 [24,4] 11 3/16 [28,4] 15 1/2 [39,4]

Spezifi kationen für alle Modelle:

Höhe | Zoll [cm] 2 1/8 [5,5]
Breite | Zoll [cm] 8 5/16 [21]
Frequenzkurve ± 1 dB 10Hz-160Hz
Signal-Rausch-Verhältnis >95dB, A-bewertet: Nennleistung
Eingangsempfindlichkeit Niedriger Pegel: 125mV - 5VHoher Pegel: 250mV - 10V
Elektronischer Trennfrequenzregler Variabler Tiefpass 40 Hz - 160 Hz, 24 dB/Oktave
Bass-Boost	Parametrisch 20-80 Hz; Variabel Q: 1 to 5;Variabel Boost, 0-18 dB
Infraschalifi Iter	Variabel 10 Hz - 80 Hz; 24 dB/Oktave
Remote-Bassregler	Ja

Hinweis: Um das Maximum aus Ihrem neuen KICKER-Verstärker herauszuholen, sollten Sie echtes KICKER-Zubehör und KICKER-Kabel verwenden.

INSTALLATION

Befestigung: Wählen Sie für die Installation des KICKER-Verstärkers eine strukturell stabile Stelle. Vergewissern Sie sich, dass sich hinter der Einschrauoposition der Schrauben nichts bei ndet. Wählen Sie eine Stelle, die mindestens 10 cm Lüftungsfreiraum für den Verstärker bietet. Installieren Sie, wenn möglich, den Verstärker im klimatisierten Fahrgastraum. Bohren Sie mit einem 3-mm-Bohrer vier Löcher und verwenden Sie die beiliegenden Nr. 8-Schrauben zur Befestigung des Verstärkers.

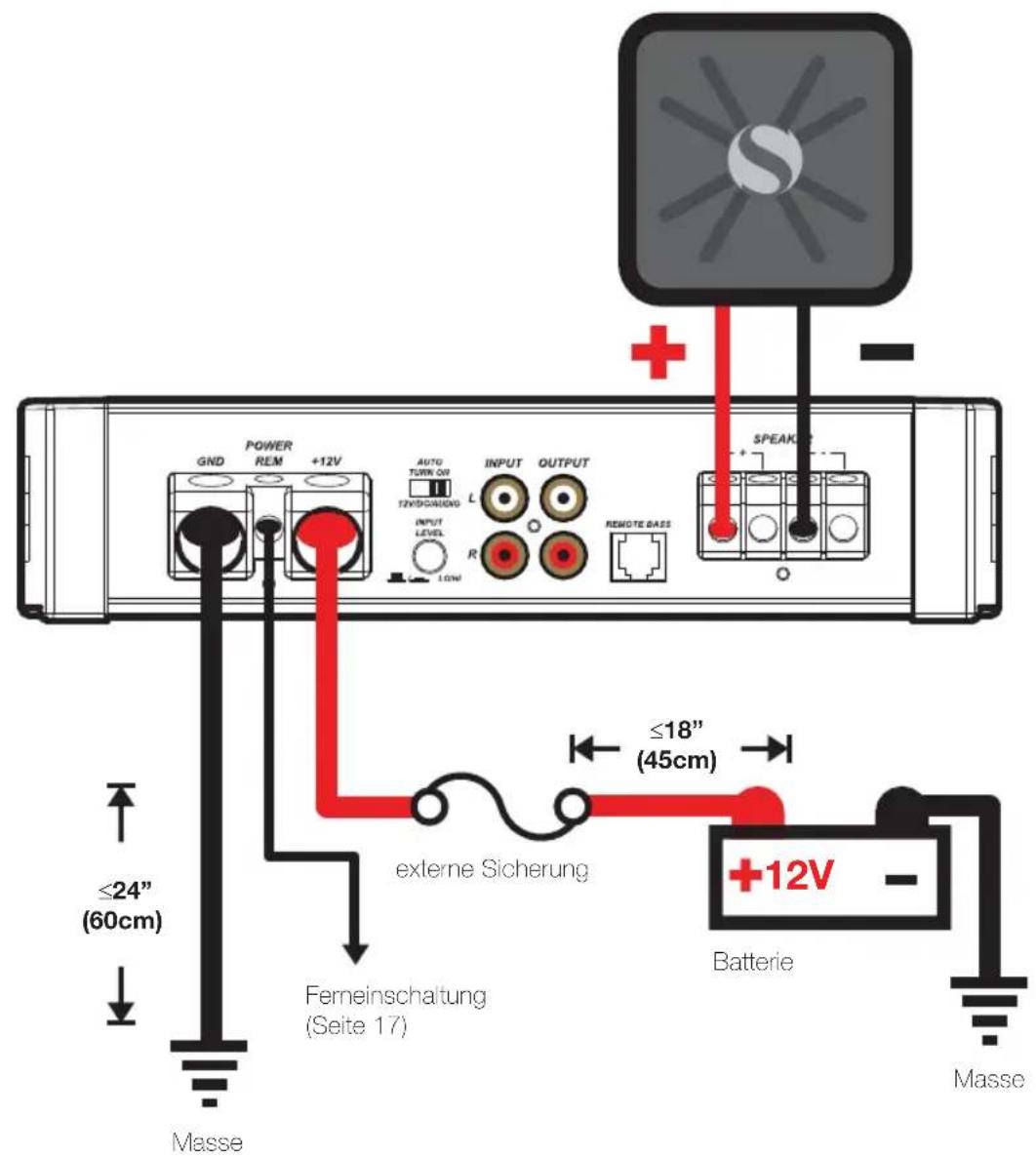

Anschluss: Trennen Sie den Anschluss der Fahrzeugbatterie, um einen Kurzschluss zu vermeiden. Schließen Sie dann das Massekabel an den Verstärker an. Verwenden Sie ein kurzes Erdungskabel (maximal 60 cm) und schließen Sie es an eine lack- oder korrosionsfreie Metallstelle an der Fahrzeugkarosserie an. Es wird auch empfohlen, ein weiteres Massekabel mit gleicher (oder größerer) Drahtstärke zwischen dem negativen Pol der Autobatterie und der Fahrzeugkarosserie zu verwenden.

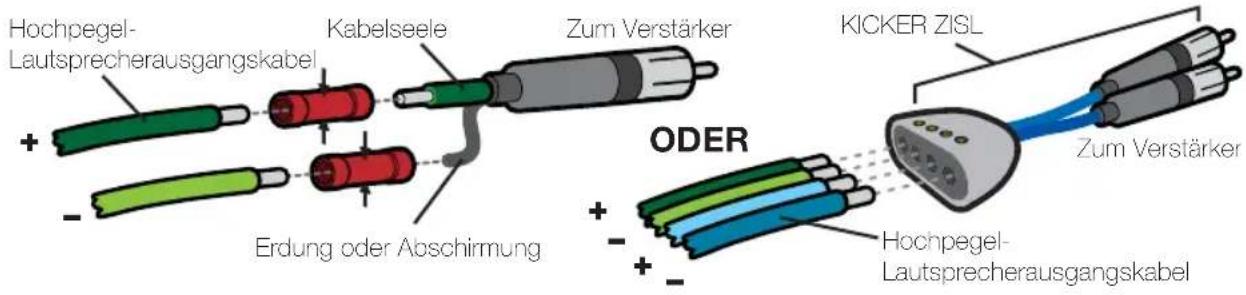

Der KX-Verstärker hat zwei RCA-Eingänge mit Eingangsempfändlichkeits-Differential, die entweder Hoch- oder Niedrigpegelsignale vom Autoradio empfangen. Kann das Signal mit den Hochpegel-Lautsprecherausgängen am Autoradio an den Verstärker übertragen werden. Stellen Sie den Eingangspegelschalter an der Endplatte des Verstärkers auf „HI“. Crimpen und löten Sie die RCA-Stecker an das Ende des Lautsprecherkabels von den Hochpegel-Lautsprecherausgängen am Autoradio und verbinden Sie das Kabel mit den RCA-Eingängen an der Endplatte des Verstärkers, oder Vereinfachung der Installation, indem Sie ein KICKER ZISL wie unten gezeigt. Alternativ können Sie Ihre Quelle Einheit Cinch-Ausgänge zum KX Verstärker Cinch-Eingänge anschließen. Stellen Sie den Eingangspegelschalter an der Endplatte des Verstärkers auf „LO“. Beide Anschlussmethoden bieten ein N-Pegel-Ausgangssignal am RCA-Ausgang, der das Audiosignal effektiv an andere Verstärker oder Komponenten überträgt. Achten Sie beim Verlegen dieser Audiokabel darauf, dass sie Werks-Kabelbäume und andere Stromkabel nicht berühren. Wenn Sie die Kabel überkreuzen müssen, tun Sie dies in einem 90-Grad-Winkel.

Installieren Sie in maximal 45 cm Entfernung von der Batterie eine Sicherung in Reihe mit dem Stromkabel zum Verstärker. Wenn Sie je den Verstärker nach der Installation aus dem Fahrzeug ausbauen müssen, sollte die Masseleitung als letzte vom Verstärker getrennt werden, genau in der umgekehrten Reihenfolge wie bei der Installation.

Modell Externe Sicherung (nicht inbegriffen)

Massekabel KICKER Verkabelungssatz

Minimalimpedanz von 2 Ohm

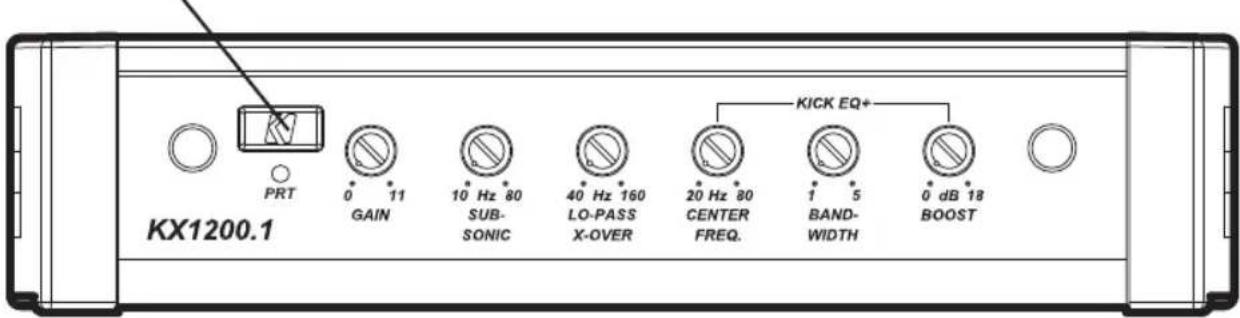

BETRIEB

Mini-USB nur für internen Gebrauch; NICHT entfernen oder manipulieren. KICKER ist nicht verantwortlich für eventuelle Schäden, die durch den Anschluss von Geräten an diese Buchse entstehen.

Automatische Einschaltung: Die KX-Serie bietet drei verschiedene automatische Einschaltmethoden, die an der Endplatte gewählt werden können: +12V, DC Offset und Audio. Wenn Sie „DC Offset“ oder „Audio“ verwenden, wird am REM-Terminal +12V für das Einschalten weiterer Verstärker bereit gestellt.

• Remote Turn-On (Femeinschaltung): Stellen Sie den Schalter auf +12V, um das vom Autoradio kommende Femeinschaltungskabel zu verwenden. Verlegen Sie 18 GA-Kabel von der Femeinschaltung an Ihrem Autoradio zum REM-Terminal zwischen den positiven und negativen Stromanschlüssen des Verstärkers. Das ist die bevorzugte automatische Einschaltungsmethode.
• DC Offset-Einschaltung: Wenn die Ferneinschaltung nicht möglich ist, wäre die nächstbeste Einstellung DC Offset. Der DC Offset-Modus entdeckt nach Einschalten des Autoradios einen 6-Volt-Anstieg an den Hochpegel-Lautsprecherausgängen.
• Signal Sense-Einschaltung: Die Einstellung Audio ist die letzte Alternative für die automatische Einschaltung. Bei dieser Methode wird ein vom Autoradio eintreffendes Audiosignal entdeckt und der Verstärker dann automatisch eingeschaltet. Wenn der Eingangsverstärkungsregler nicht korrekt eingestellt ist, funktioniert diese Methode nicht richtig.

Eingangspegel: Die RCA-Eingänge an KICKER KX-Verstärkern können entweder Hoch- oder Niedrigpegelsignale vom Autoradio empfangen. Wenn nur ein H-Pegel-Signal vom Autoradio verfügbar ist, drücken Sie einfach den Schalter „Input Level“ am Verstärker. Weitere Hinweise finden Sie im Abschnitt „Anschluss“.

Eingangsverstärkungsregler: Der Eingangsverstärkungsregler ist kein Lautstärkeregler. Er passt den Ausgang des Autoradios an den Eingangspegel am Verstärker an. Stellen Sie das Autoradio auf etwa 3/4 der Lautstärke ein (wenn es also bis 30 geht, wählen Sie 25). Drehen Sie dann langsam den Verstärkungsregler am Verstärker (im Uhrzeigersinn), bis Sie eine hörbare Verzerrung feststellen. Drehen Sie ihn dann wieder etwas zurück.

Einstellbares Trittschallfilter: Das einstellbare Trittschallfilter bietet einen Schwellenwert für tiefere Frequenzen (10 – 80 Hz), die möglicherweise die Lautsprecher durch Übersteuerung beschädigen und den Stromverbrauch des Verstärkers erhöhen könnten. Dieser Regler sollte in Relation zur Tiefenwiedergabefähigkeit der Lautsprecher eingestellt werden.

Frequenzweichen-Regler: Die variable Frequenzweiche im Verstärker ist stets aktiv und ermöglicht eine Einstellung der Tiefpass-Trennfrequenz zwischen 40 und 160 Hz. Die richtige Einstellung für diesen Regler ist Geschmackssache; 80 Hz sind ein guter Ausgangswert.

KICK-EQ+-Bass-Boost-Regler: Der Bass-Boost-Regler seitlich am Verstärker ermöglicht ein Ausgangssignal, das in der gewählten Frequenz (0 bis 18 dB) verstärkt wird. Wird eine höhere BANDBREITE (Q) eingestellt, so werden die Frequenzen unter- und oberhalb der ausgewählten mittleren Frequenz schärfer abgeschnitten. Die Einstellung für diesen Regler ist Geschmackssache. Falls Sie diesen Wert erhöhen, sollten Sie den Eingangspegel entsprechend anpassen, um ein Clipping des Verstärkers zu vermeiden.

CXRC-Bass-Fernsteuerung: Mit der optionalen ferngesteuerten CXRC-Basslautstärke-Regelung können Sie das Ausgangsvolumen des Verstärkers fernsteuern. Zur Oberfl ächenmontage verschrauben Sie die Fernbedienung einfach am gewünschten Ort und führen das Kabel von der Bedieneinheit zur „Remote Bass“-Buchse am Verstärker-Panel. Wichtig: Bitte nur bei ausgeschaltetem Verstärker anschließen oder entfernen. Beachten Sie S.18 beim Einbau.

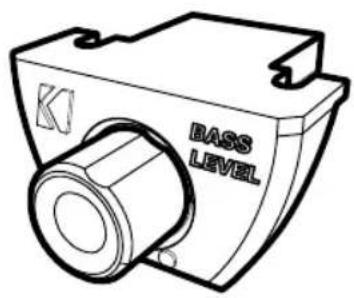

KXRC BASSPEGEL-FERNBEDIENUNG INSTALLATION

Montieren Sie den KXRC-Remote-Regler mit den mitgelieferten Schrauben.

PROBLEMBEHEBUNG

Wenn der Verstärker nicht zu funktionieren scheint, sollten Sie zuerst offensichtliche Faktoren prüfen, wie durchgebrannte Sicherungen, schlechte oder fehlerhafte Verkabelung, inkorrekte Einstellung des Crossover-Schalters und der Verstärkungsregler etc. Am seitlichen Einschaltfeld des Kicker KX-Verstärkers befinden sich eine Schutz-LED (PRT). Abhängig vom Einschaltzustand des Verstärkers und des Ladesystems des Fahrzeugs leuchten die LED-Anzeigen rot oder ab.

Schutz-LED (PRT) blinkt bei lauter Musik? Die rote (PRT) LED zeigt eine niedrige Batteriespannung an. Prüfen Sie alle Verbindungen im Ladesystem Ihres Fahrzeugs. Sie müssen eventuell die Fahrzeugbatterie aufl aden oder ersetzen oder die Lichtmaschine auswechseln.

Schutz-LED (PRT) an, keine Ausgabe? ① Der Verstärker ist sehr heiß = Der Übernitzungsschutz ist aktiviert. Testen Sie den Widerstand an den Lautsprecheranschlüssen mit einem VOM-Messgerät (die Diagramme in dieser Anleitung zeigen die empfohlenen Mindestwiderstände und Vorschläge für den Anschluss mehrerer Lautsprecher). Prüfen Sie auch, ob der Verstärker ausreichende Lüftung hat. ② Der Verstärker schaltet sich nur während der Fahrt aus = Der Spannungsschutz ist aktiviert. Die Spannung am Verstärker liegt außerhalb des Betriebsbereichs von 10–16 Volt. Lassen Sie das Lade- und Elektriksystem des Fahrzeugs inspizieren. ③ Der Verstärker erzeugt nur geringe Lautstärke = Die Kurzschluss-Sicherung ist aktiviert. Prüfen Sie, ob Lautsprecherkabel miteinander oder mit der Karosserie Kurzschlüsse erzeugen. Prüfen Sie, ob beschädigte oder unterhalb des Mindestwiderstands funktionierende Lautsprecher vorliegen.

Keine Ausgabe aus einem Kanal? ① Prüfen Sie den Balanceregler am Autoradio. ② Prüfen Sie die RCA- oder Lautsprechereingangskabel und -ausgänge für den Kanal.

Lichtmaschine erzeugt bei steigender Motordrehzahl heulendes Geräusch? ① Prüfen Sie, ob das RCA- oder Lautsprechereingangskabel defekt ist. ② Prüfen Sie den Verlauf des RCA- oder Lautsprechereingangskabels. ③ Prüfen Sie, ob das Autoradio richtig geerdet ist. ④ Prüfen Sie die Verstärkungseinstellungen und reduzieren Sie diese ggf.

Verringerte Basswiedergabe? Wechseln Sie einen Lautsprecheranschluss an den Stereo-/Subwooferkanälen von Positiv zu Negativ; wenn der Bass nun besser klingt, war der Lautsprecher phasenverschoben.

Störung durch Erdung? KICKER-Verstärker sind mit den Autoradios aller Hersteller kompatibel. Manche Autoradios erfordern eventuell weitere Erdung, um Störungen am Audiosignal zu verhindern. Wenn Sie Probleme mit dem Autoradio haben, reicht es meist, ein Massekabel von den RCA-Ausgängen am Autoradio zur Karosserie zu verlegen.

ACHTUNG: Wenn Sie das Auto mit Starthilfekabel starten, müssen Sie sicherstellen, dass die Kabel korrekt angeschlossen sind. Falsche Anschlüsse können zu einem Durchbrennen der Verstärkersicherung und einem Ausfall anderer wichtiger Systeme im Fahrzeug führen.

Wenn Sie weitere Fragen zur Installation oder zum Betrieb Ihres neuen KICKER-Produkts haben, setzen Sie sich bitte mit Ihrem autorisierten KICKER-Fachhändler in Verbindung. Weitere Installationshinweise finden Sie, indem Sie auf der KICKER-Startseite (www.kicker.com) auf die Registerkarte SUPPORT klicken. Wählen Sie das Register TECHNICAL SUPPORT und dann das gewünschte Thema, um die entsprechenden Informationen anzuzeigen oder herunterzuladen. Wenn Sie spezifi sche oder nicht beantwortete Fragen haben, erreichen Sie den Kundendienst unter [e-mail] oder telefonisch unter [phone].

Nehmen Sie mit Ihren internationalen KICKER-Fachhändler oder Vertrieb Kontakt auf, um Details über die Garantieleistungen in Ihrem Land zu erfahren.

WARNUNG: KICKER-Treiber können einen Schallpegel erzeugen, der zu permanenten Gehörschäden führen kann! Wenn Sie ein System auf einen Pegel stellen, der hörbare Verzerrungen erzeugt, schadet das Ihren Ohren mehr, als ein nicht verzertes System auf dem gleichen Lautstärkepegel. Die Schmerzschwelle ist immer eine Anzeige dafür, dass der Schallpegel zu laut ist und zu permanenten Gehörschäden führen kann. Seien Sie bei der Lautstärkseinstellung bitte vernünftig!

Der Slogan "Treibstoff für Livin' Loud" bezieht sich auf die mit den KICKER-Autostereosystemen assoziierte Lebensfreude und die Tatsache, dass wir unsere Kunden ermutigen, in allen Aspekten ihres Lebens nach dem Bosten ("Livin' Loud") zu stroben. Die Lautsprecher und Verstärker von KICKER sind auf dem Markt für Auto-Soundsysteme führend und stellen somit den "Treibstoff" für das Autostereoerlebnis unserer Kunden dar. Wir empfehlen allen unseren Kunden, sich bezüglich der zugelassenen und passenden Lautstärkepegel außerhalb des Autos an die örtlichen Lärmvorschriften zu halten.
