BEDIENUNGSANLEITUNG KX800.5 KICKER

Benutzerhandbuch | Deutsch VERSTÄRKER DER KX.5-SERIE

VERSTÄRKER DER KX.5 SERIE BENUTZERHANDBUCH

MODELL:

KX800.5

Autorisierler KICKER-Händler:

Kaufdatum:

Verstärker-Seriennummer:

LEISTUNG

Modell: KX800.5

RMS-Leistung, AMP1 und AMP2

@ 14.4V, 4Ω stereo, ≤ 1% Gesamtklirfaktor	50W x 4
@ 14.4V, 2Ω stereo, ≤ 1% Gesamtklirfaktor	100W x 4
@ 14.4V, 4Ω mono, ≤ 1% Gesamtklirfaktor	200W x 2

RMS-Leistung, SUB kanal

@ 14.4V, 2Ω mono, ≤ 1,5% Gesamtklirfaktor	400 x 1
@ 14.4V, 4Ω mono, ≤ 1,5% Gesamtklirfaktor	200 x 1

Länge | Zoll [cm] 12 3/4 [32.4]

Rauschabstand >95 dB, A-bewertet: Nennleistung

Eingangsempfindlichkeit N-Pegel: 125mV–5V

H-Pegel: 250mV-10V

Einstellbare elektronische Frequenzweiche AMP 1: OFF/HP/TP, variabel 10 – 5.000 Hz mit

10-lach-Schalter; 24 dB/Oktave

AMP 2: OFF/HP/TP/BP, variabel HP 10 – 500 Hz, variabler TP 40 – 5.000 Hz mit 10-fach-Schalter; 24 dB/Oktave

SUB: Variabler TP 40 - 160 Hz; 24 dB/Oktave

KICKEQ Bass-Boost Variabel 0 - 18 dB @ 40 Hz

Trittschalli Iter Variabel 10 – 80 Hz; 24 dB/Oktave

Bassfernregelung: Ja [enthalten]

Hinweis: Um das Maximum aus Ihrem neuen KICKER-Verstärker herauszuholen, sollten Sie echtes KICKER-Zubehör und KICKER-Kabel verwenden.

INSTALLATION

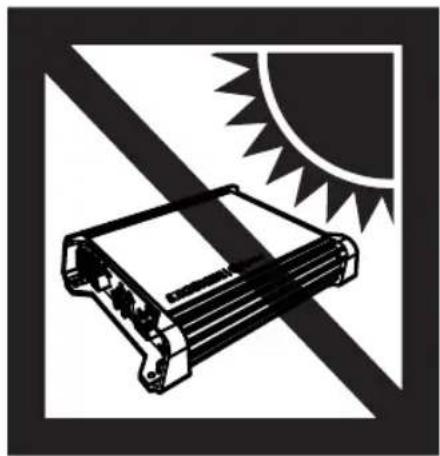

Befestigung: Wählen Sie für die Installation des KICKER-Verstärkers eine strukturell stabile Stelle. Vergewissern Sie sich, dass sich hinter der Einschraubposition der Schrauben nichts befindet. Wählen Sie eine Stelle, die mindestens 10 cm Lüftungsfreiraum für den Verstärker bietet. Installieren Sie, wenn möglich, den Verstärker im klimatisierten Fahrgastraum. Bohren Sie mit einem 3-mm-Bohrer vier Löcher und verwenden Sie die beiliegenden Nr. 8-Schrauben zur Befestigung des Verstärkers.

Anschluss: Trennen Sie den Anschluss der Fahrzeugbatterie, um einen Kurzschluss zu vermeiden. Schließen Sie dann das Massekabel an den Verstärker an. Verwenden Sie ein kurzes Erdungskabel (maximal 60 cm) und schließen Sie es an eine lack- oder korrosionsfreie Metallstelle an der Fahrzeugkarosserie an. Es wird auch empfohlen, ein weiteres Massekabel mit gleicher (oder größerer) Drahtstärke zwischen dem negativen Pol der Autobatterie und der Fahrzeugkarosserie zu verwenden.

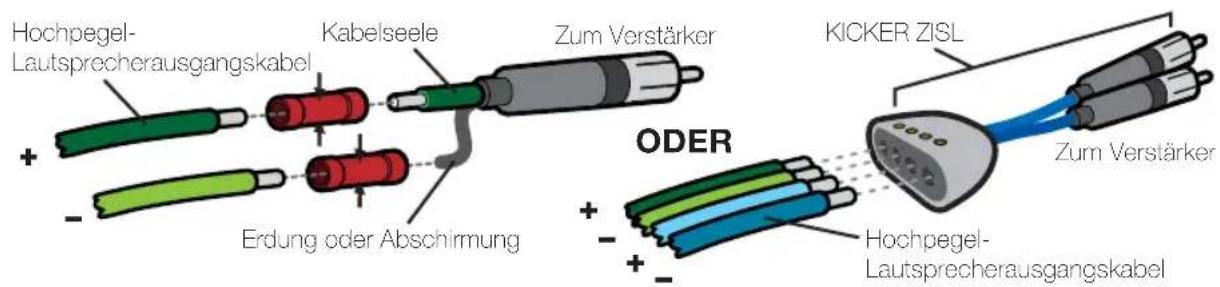

Der KX-Verstärker hat zwei RCA-Eingänge mit Eingangsempfändlichkeits-Differential, die entweder Hoch- oder Niedrigpegelsignale vom Autoradio empfangen. Kann das Signal mit den Hochpegel-Lautsprecherausgängen am Autoradio an den Verstärker übertragen werden. Stellen Sie den Eingangspegelschalter an der Enoplatte des Verstärkers auf „HI“. Crimpen und löten Sie die RCA-Stecker an das Ende des Lautsprecherkabels von den Hochpegel-Lautsprecherausgängen am Autoradio und verbinden Sie das Kabel mit den RCA-Eingängen an der Endplatte des Verstärkers, oder Vereinfachung der Installation, indem Sie ein KICKER ZISL wie unten gezeigt. Alternativ können Sie Ihre Quelle Einheit Cinch-Ausgänge zum KX Verstärker Cinch-Eingänge anschließen. Stellen Sie den Eingangspegelschalter an der Endplatte des Verstärkers auf „LO“. Achten Sie beim Vorlegen dieser Audiokabel darauf, dass sie Werks-Kabelbäume und andere Stromkabel nicht berühren. Wenn Sie die Kabel überkreuzen müssen, tun Sie dies in einem 90-Grad-Winkel.

Hochpegel- Lautsprecherausgangskabel Kabelseele Zum Verstärker + - Erdung oder Abschirmung ODER KICKER ZISL Zum Verstärker + - Hochpegel- Lautsprecherausgangskabel

Installieren Sie in maximal 45 cm Entfernung von der Batterie eine Sicherung in Reihe mit dem Stromkabel zum Verstärker. Wenn Sie je den Verstärker nach der Installation aus dem Fahrzeug ausbauen müssen, sollte die Masseleitung als letzte vom Verstärker getrennt werden, genau in der umgekehrten Reihenfolge wie bei der Installation.

Modell Externe Sicherung (nicht inbegriffen)

Massekabel KICKER Verkabelungssatz

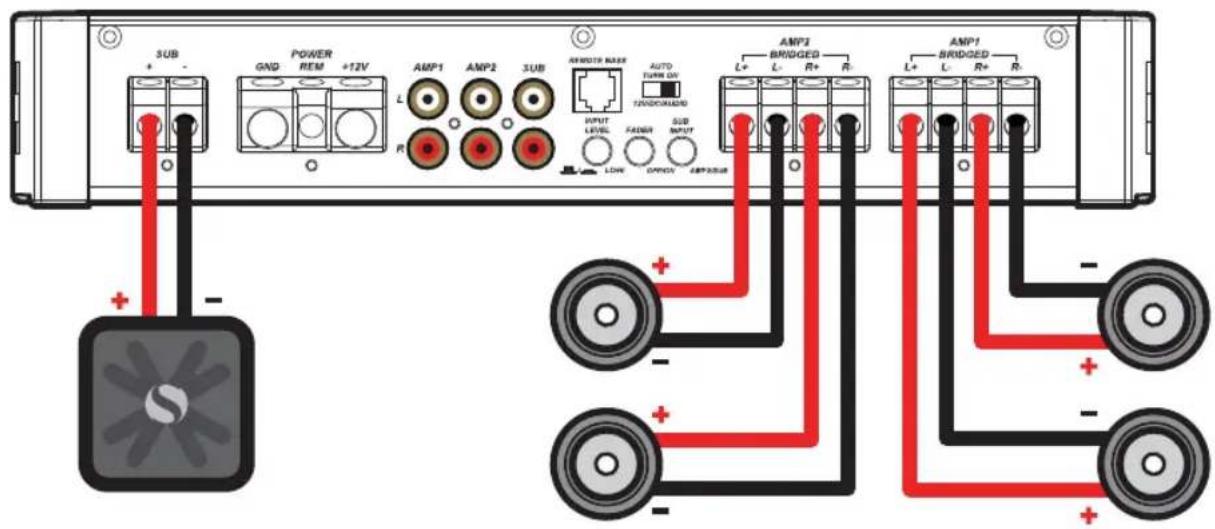

Minimal impedanz von 2 Ohm pro Kanal (AMP1, AMP2, und SUB Kanäle)

SUB + - POWER GND REM +12V AMP1 L R AMP2 ANP2 SUB ANP2000000000000000000000000000000000000000000000000000000000000000000000000000 INPUT LEVEL FANDER OUTPUT L+ L- R+ R- L+ L- R+ R- L+ L- R+ R- L+ L- R+ R- L+ L- R+ R- L+ L- R+ R- L+ L- R+ R- L+ L- R+ R- L+ L- R+ R- L+ L- R+ R- L+ L- R+ R- L+ L- R+ R- L+ L- R+ R- L+ L 455555555555555555555555555555555555555555555555555555555555555 AMP1 BRIDGED AMP1 BRIDGED AMP1 BRIDGED AMP1 BRIDGED AMP1 BRIDGED AMP1 BRIDGED AMP1 BRIDGED AMP1 BRIDGED AMP1 BRIDGED AMP1 BRIDGED AMP1 BRIDGED AMP1 BRIDGED AMP1 BRIDGED AMP1 BRIDGED AMP1 BRIDGED AMPO OFF/ON/OFF/ON/OFF/ON/OFF/ON/OFF/ON/OFF/ON/OFF/ON/OFF/ON/OFF/ON/OFF/ON/OFF/ON/OFF/ON/OFF/ON/OFF/ON/OFF/ON/OFF/ON/OFF/ON/OFF/ON/OFF/ON/OFF/ON/OFF/ON/OFF/ON/OFF/ON/OFF/ON/OFF/ON/OFF/ON/OCC + - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

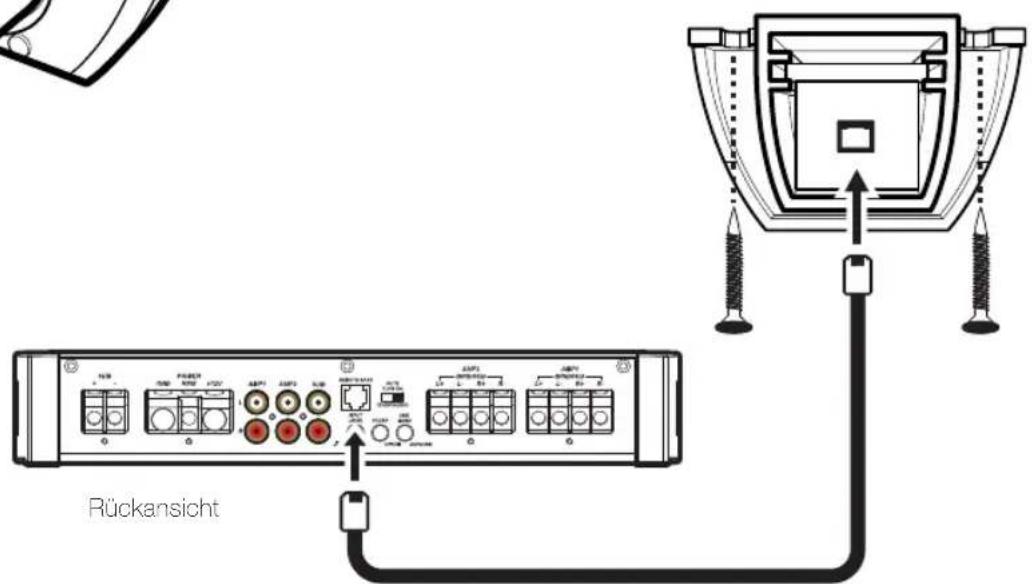

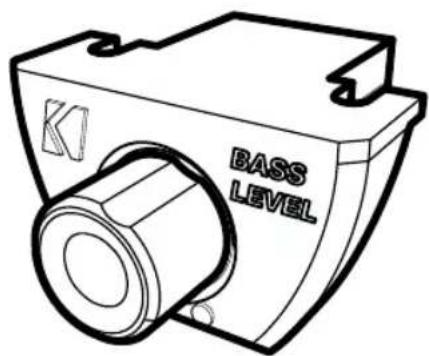

KXRC BASSPEGEL-FERNBEDIENUNG INSTALLATION

(KXRC nicht inbegriffen. Siehe Seite 20.)

Montieren Sie den KXRC-Remote-Regler mit den mitgelieferten Schrauben.

Rückansicht

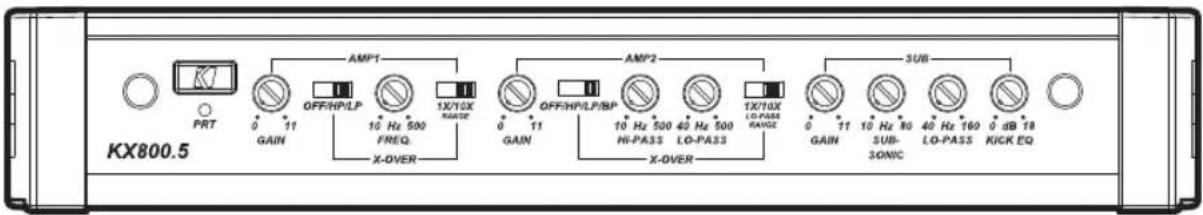

KX800.5 PRT AMP1 OFF/HP/LP 10 Hz 500 FREQ. 1X/10X RANGE 0 11 GAIN GAIN AMP2 OFF/HP/LP/SBP 10 Hz 500 40 Hz 500 Hi-PASS LO-PASS 1X/10X LO-PASS RANGE 0 11 GAIN 3SUB 10 Hz 80 40 Hz 160 0 dB 18 SUB- SONIC LO-PASS KICK EQ X-OVER X-OVER

BETRIEB

Wahlschalter Automatische Einschaltung: Die KX-Serie bietet drei verschiedene Varianten für automatische Einschaltung, die sich am Anschlusspanel einstellen lassen: +12 V, DC-Offset und Audio. Bei der Verwendung von DC-Offset- oder Audio-Modus hat das REM-Terminal einen Ausgang von +12 V, um weitere Verstärker anzuschalten.

• Ferneinschaltung: Stellen Sie den Regler auf +12V, um die Ferneinschaltungsleitung Ihres Quellgerätes zu verwenden. Legen Sie ein 18-AWG-Kabel von der Ferneinschaltungs-Zuleitung Ihres Quellgeräts zur Klemme mit der Beschriftung „REM“, die sich zwischen den positiven und negativen Stromklemmen des Verstärkers beli ndet. Dies ist die bevorzugte Methode zur automalischen Einschaltung.
• DC-Offset-Einschaltung: Falls eine Ferneinschaltung nicht in Frage kommt, ist die zweitbeste Einstellung DC-Offset. Der DC-Offset-Modus erkennt einen Offset von 6 V DC an den Hochtönerausgängen, nachdem das Quellgerät eingeschaltet wurde.
• Signalerkennungs-Einschaltung: Die letzte Alternative für automatische Einschaltung ist die Audio-Einstellung. Das ist eine Signalerkennungsmethode, die das eingehende Audiosignal vom Quellgerät erkennt und den Verstärker automatisch einschaltet. Diese Einschaltmethode funktioniert nur dann ordnungsgemäß, wenn die Eingangslautstärkeregelung entsprechend eingestellt ist.

Eingangspegel: Die RCA-Eingänge von KICKER KX-Verstärkern können Eingangssignale mit hohem oder niedrigem Pegel von Ihrem Quellgerät empfangen. Falls von Ihrem Quellgerät nur ein Signal mit hohem Pegel zur Verfügung steht, drücken Sie einfach den „Input Level“-Schalter am Verstärker. Weitere Anweisungen finden Sie im Abschnitt "Verkabelung" in dieser Anleitung.

Fader-Schalter: Drücken Sie den Fader-Schalter, falls Sie zwei Eingangssätze am Verstärker betreiben wollen (zum Beispiel vorne und hinten). Lassen Sie den Fader-Schalter auf OFF, wenn Sie alle Kanäle von einem einzigen Stereosignal aus betreiben wollen.

Sub Input: Falls Ihr Quellgerät keinen ausgewiesenen Subwoofer-Ausgang hat, verwenden Sie den „SUB INPUT“-Schalter, um Ihren Subwoofer-Eingang entweder auf SUB INPUT oder AMP INPUT 2 zu setzen.

Eingangspegelregler: Der Eingangspegelregler ist keine Lautstärkeregelung. Er passt das Ausgangssignal des Quellgerätes dem Eingangspegel des Verstärkers an. Drehen Sie das Quellgerät auf etwa 3/4 der Lautstärke (geht das Quellgerät bis 30, drehen Sie es auf 25). Dann drehen Sie langsam (im Uhrzeigersinn) den Eingangspegel des Verstärkers hoch, bis Sie eine wahrnehmbare Verzerrung hören. Anschließend drehen Sie ihn wieder ein bisschen herunter.

KICK EQ Bass-Boost-Regler: Der Bass-Boost-Regler seitlich am Verstärker ermöglicht ein Ausgangssignal, das in der gewählten Frequenz (0 bis 18 dB) bei 40 Hz. Die Einstellung für diesen Regler ist Geschmackssache. Wenn Sie diesen Wert erhöhen, sollten Sie den Eingangspegel anpassen, um ein Clipping des Verstärkers zu vermeiden.

Frequenzweichenschalter mit Frequenzvervielfacher: Mit dem XOVER-Schalter am Anschlusspanel des Verstärkers kann die interne Frequenzweiche der AMPS 1 und 2 auf OFF, HI-PASS (Hochpass), LO-PASS (Tiefpass) oder BAND-PASS (Bandpass)(nur AMP 2) gestellt werden. Steht der Schalter auf OFF, wird ein Signal in voller Bandbreite verstärkt. Stellen Sie den Schalter auf HP, wenn Sie die interne Frequenzweiche des Verstärkers als Hochpassfi Iter verwenden wollen. Stellen Sie den Schalter auf LP, wenn Sie die interne Frequenzweiche des Verstärkers als Tiefpassfi Iter verwenden wollen. Stellen Sie den Regler auf BP, wenn ein bestimmter Frequenzbereich benötigt wird. Betätigen Sie den Frequenzweichenschalter ausschließlich bei ausgeschaltetem Audiosystem!

Stellen Sie den 1X/10X(1- bis 10-fach)-Frequenzvervielfacher-Schalter auf die Einstellung, die Ihrer Anwendung am besten entspricht. Eine Einstellung von 10X setzt den Frequenzweichen-Bereich bei AMP 1 auf 100 – 5.000 Hz und die Tiefpass-Frequenzweiche von AMP 2 auf 400 – 5.000 Hz.

Einstellbares Trittschallfilter (SUB): Das einstellbare Trittschallfilter regelt den Schwellenwert für tiefere Frequenzen (10 – 80 Hz), die möglicherweise die Lautsprecher durch Übersteuerung beschädigen und den Stromverbrauch des Verstärkers erhöhen könnten. Dieser Regler sollte entsprechend der Wiedergabefähigkeit tiefer Frequenzen Ihrer Lautsprecher eingestellt werden.

KXRC-Bassfernregelung: Mit der KXRC-Bassfernregelung können Sie das Ausgangssignal des Verstärkers fernsteuern. Zur Oberil ächenmontage des KXRC-Fernreglers verschrauben Sie den Fernregler einfach an der gewünschten Stelle und führen das Kabel vom Regler zur „Remote Bass“-Buchse am Verstärkerpanel. Bitte das Kabel nur anschließen/entfernen, während der Verstärker ausgeschaltet ist. Siehe Seite 5.

PROBLEMBEHEBUNG

Wenn der Verstärker nicht zu funktionieren scheint, sollten Sie zuerst offensichtliche Faktoren prüfen, wie durchgebrannte Sicherungen, schlechte oder fehlerhafte Verkabelung, inkorrekte Einstellung des Crossover-Schalters und der Verstärkungsregler etc. Am seitlichen Einschaltfeld des Kicker KX-Verstärkers befin den sich eine Schutz-LED (PRT). Abhängig vom Einschaltzustand des Verstärkers und des Ladesystems des Fahrzeugs leuchten die LED-Anzeigen rot oder ab.

Schutz-LED (PRT) blinkt bei lauter Musik? Die rote (PRT) LED zeigt eine niedrige Batteriespannung an oder eine illegale Last.. Prüfen Sie alle Verbindungen im Ladesystem Ihres Fahrzeugs. Sie müssen eventuell die Fahrzeugbatterie aufl aden oder ersetzen oder die Lichtmaschine auswechseln.

Schutz-LED (PRT) an, keine Ausgabe? ① Der Verstärker ist sehr heiß = Der Überhitzungsschutz ist aktiviert. Testen Sie den Widerstand an den Lautsprecheranschlüssen mit einem VOM-Messgerät (die Diagramme in dieser Anleitung zeigen die empfohlenen Mindestwiderstände und Vorschläge für den Anschluss mehrerer Lautsprecher). Prüfen Sie auch, ob der Verstärker ausreichende Lüftung hat. ② Der Verstärker schaltet sich nur während der Fahrt aus = Der Spannungsschutz ist aktiviert. Die Spannung am Verstärker liegt außerhalb des Betriebsbereichs von 10–16 Volt. Lassen Sie das Lade- und Elektriksystem des Fahrzeugs inspizieren. ③ Der Verstärker erzeugt nur geringe Lautstärke = Die Kurzschluss-Sicherung ist aktiviert. Prüfen Sie, ob Lautsprecherkabel miteinander oder mit der Karosserie Kurzschlüsse erzeugen. Prüfen Sie, ob beschädigte oder unterhalb des Mindestwiderstands funktionierende Lautsprecher vorliegen.

Keine Ausgabe aus einem Kanal? ① Prüfen Sie den Balanceregler am Autoradio. ② Prüfen Sie die RCA- oder Lautsprechereingangskabel und -ausgänge für den Kanal.

Lichtmaschine erzeugt bei steigender Motordrehzahl heulendes Geräusch? ① Prüfen Sie, ob das RCA- oder Lautsprechereingangskabel defekt ist. ② Prüfen Sie den Verlauf des RCA- oder Lautsprechereingangskabels. ③ Prüfen Sie, ob das Autoradio richtig geerdet ist. ④ Prüfen Sie die Verstärkungseinstellungen und reduzieren Sie diese ggf.

Verringerte Basswiedergabe? Wechseln Sie einen Lautsprecheranschluss an den Stereo-/Subwooferkanälen von Positiv zu Negativ; wenn der Bass nun besser klingt, war der Lautsprecher phasenverschoben.

Störung durch Erdung? KICKER-Verstärker sind mit den Autoradios aller Hersteller kompatibel. Manche Autoradios erfordern eventuell weitere Erdung, um Störungen am Audiosignal zu verhindern. Wenn Sie Probleme mit dem Autoradio haben, reicht es meist, ein Massekabel von den RCA-Ausgängen am Autoradio zur Karosserie zu verlegen.

ACHTUNG: Wenn Sie das Auto mit Starthilfekabel starten, müssen Sie sicherstellen, dass die Kabel korrekt angeschlossen sind. Falsche Anschlüsse können zu einem Durchbrennen der Verstärkersicherung und einem Ausfall anderer wichtiger Systeme im Fahrzeug führen.

Wenn Sie weitere Fragen zur Installation oder zum Betrieb Ihres neuen KICKER-Produkts haben, setzen Sie sich bitte mit Ihrem autorisierten KICKER-Fachhändler in Verbindung. Weitere Installationshinweise fi nden Sie, indem Sie auf der KICKER-Startseite (www.kicker.com) auf die Registerkarte SUPPORT klicken. Wählen Sie das Register TECHNICAL SUPPORT und dann das gewünschte Thema, um die entsprechenden Informationen anzuzeigen oder herunterzuladen. Wenn Sie spezifi sche oder nicht beantwortete Fragen haben, erreichen Sie den Kundendienst unter [e-mail] oder telefonisch unter [phone].

Rauschabstand -75dB CEA-2006B (ref: 1W, A-gewichtet)

200×1@4ohms(25Hz-200Hz)

Rauschabstand -75dB CEA-2006B (ref: 1W, A-gewichtet)

Nehmen Sie mit Ihren internationalen KICKER-Fachhändler oder Vertrieb Kontakt auf, um Details über die Garantieleistungen in Ihrem Land zu erlahren.

WARNUNG: KICKER-Treiber können einen Schallpegel erzeugen, der zu permanenten Gehörschäden führen kann! Wenn Sie ein System auf einen Pogel stellen, der hörbaro Vorzorrungen erzeugt, schadet das Ihren Ohren mehr, als ein nicht vorzertes System auf dem gleichen Lautstärkepegel. Die Schmerzschwelle ist immer eine Anzeige dafür, dass der Schallpegel zu laut ist und zu permanenten Gehörschäden führen kann. Seien Sie bei der Lautstärkeeinstellung bitte vemünftig!

Dor Slogan "Troibstoff für Livin' Loud" bezieht sich auf die mit den KICKER-Autostereosystemen assoziierto Lebensfroude und die Tatsache, dass wir unsere Kunden ermutigen, in allen Aspekten ihres Lebens nach dem Besten ("Livin' Loud") zu streben. Die Lautsprecher und Verstärker von KICKER sind auf dem Markt für Auto-Soundsysteme führend und stellen somit den "Treibstoff" für das Autostereoerlebnis unserer Kunden dar. Wir empfehlen allen unseren Kunden, sich bezüglich der zugelassenen und passenden Lautstärkepegel außerhalb des Autos an die örtlichen Lärmvorschrillen zu halten.
