BEDIENUNGSANLEITUNG ZX1000.1 KICKER

VERSTÄRKER DER ZX.1 SERIE

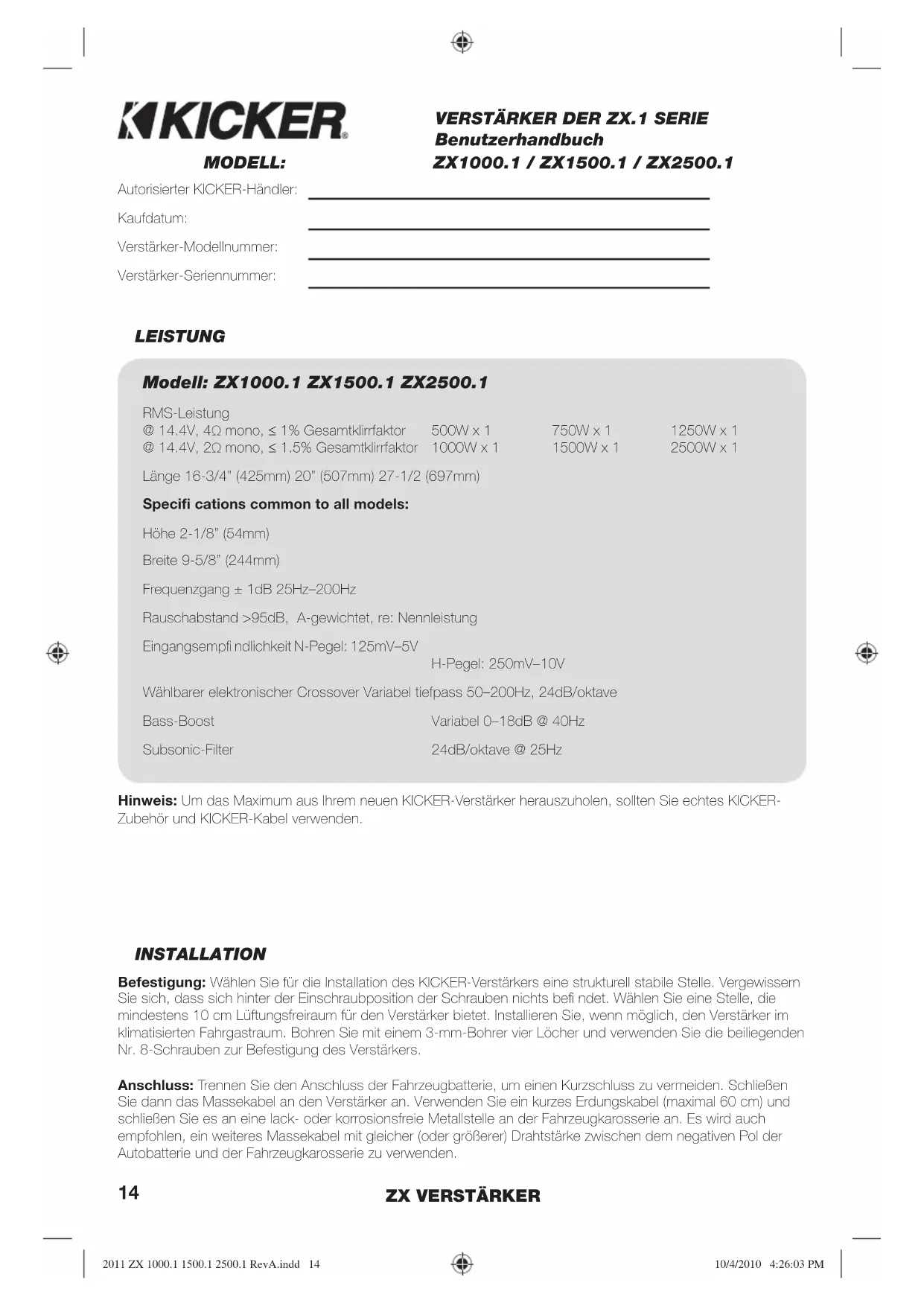

Benutzerhandbuch INSTALLATION Befestigung: Wählen Sie für die Installation des KICKER-Verstärkers eine strukturell stabile Stelle. Vergewissern Sie sich, dass sich hinter der Einschraubposition der Schrauben nichts befi ndet. Wählen Sie eine Stelle, die mindestens 10 cm Lüftungsfreiraum für den Verstärker bietet. Installieren Sie, wenn möglich, den Verstärker im klimatisierten Fahrgastraum. Bohren Sie mit einem 3-mm-Bohrer vier Löcher und verwenden Sie die beiliegenden Nr. 8-Schrauben zur Befestigung des Verstärkers. Anschluss: Trennen Sie den Anschluss der Fahrzeugbatterie, um einen Kurzschluss zu vermeiden. Schließen Sie dann das Massekabel an den Verstärker an. Verwenden Sie ein kurzes Erdungskabel (maximal 60 cm) und schließen Sie es an eine lack- oder korrosionsfreie Metallstelle an der Fahrzeugkarosserie an. Es wird auch empfohlen, ein weiteres Massekabel mit gleicher (oder größerer) Drahtstärke zwischen dem negativen Pol der Autobatterie und der Fahrzeugkarosserie zu verwenden. LEISTUNG Autorisierter KICKER-Händler: Kaufdatum: Verstärker-Modellnummer: Verstärker-Seriennummer: Hinweis: Um das Maximum aus Ihrem neuen KICKER-Verstärker herauszuholen, sollten Sie echtes KICKER- Zubehör und KICKER-Kabel verwenden.

MODELL: ZX1000.1 / ZX1500.1 / ZX2500.1

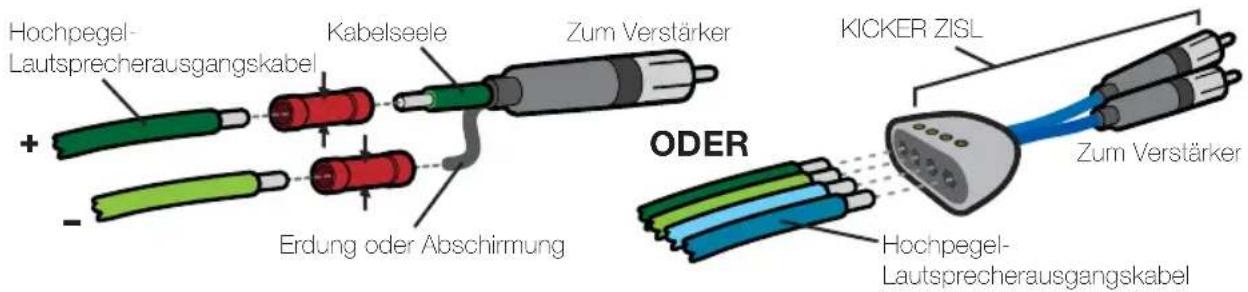

2011 ZX 1000.1 1500.1 2500.1 RevA.indd 142011 ZX 1000.1 1500.1 2500.1 RevA.indd 14 10/4/2010 4:26:03 PM10/4/2010 4:26:03 PM15 Modell Externe Sicherung (nicht inbegriffen) Massekabel KICKER Verkabelungssatz ZX1000.1 1 x 100 Ampere 1/0 GA PKD1, PK4, CK44, ZCK44 ZX1500.1 1 x 150 Ampere 1/0 GA PKD1, PK4, CK44, ZCK44 ZX2500.1 1 x 300 Ampere 1/0 GA PKD1, PK4, CK44, ZCK44 Der ZX-Verstärker hat zwei RCA-Eingänge mit Eingangsempfi ndlichkeits-Differential, die entweder Hoch- oder Niedrigpegelsignale vom Autoradio empfangen. Kann das Signal mit den Hochpegel-Lautsprecherausgängen am Autoradio an den Verstärker übertragen werden. Stellen Sie den Eingangspegelschalter an der Endplatte des Verstärkers auf „HI“. Crimpen und löten Sie die RCA-Stecker an das Ende des Lautsprecherkabels von den Hochpegel-Lautsprecherausgängen am Autoradio und verbinden Sie das Kabel mit den RCA-Eingängen an der Endplatte des Verstärkers, oder Vereinfachung der Installation, indem Sie ein KICKER ZISL wie unten gezeigt. Alternativ können Sie Ihre Quelle Einheit Cinch-Ausgänge zum ZX Verstärker Cinch-Eingänge anschließen. Stellen Sie den Eingangspegelschalter an der Endplatte des Verstärkers auf „LO“. Beide Anschlussmethoden bieten ein N-Pegel-Ausgangssignal am RCA-Ausgang, der das Audiosignal effektiv an andere Verstärker oder Komponenten überträgt. Achten Sie beim Verlegen dieser Audiokabel darauf, dass sie Werks-Kabelbäume und andere Stromkabel nicht berühren. Wenn Sie die Kabel überkreuzen müssen, tun Sie dies in einem 90-Grad- Winkel. Hochpegel- Lautsprecherausgangskabel Zum Verstärker Erdung oder Abschirmung

12V Batterie Ferneinschaltung (Seite 17) Masse 18” (45cm) 24” (60cm) Installieren Sie in maximal 45 cm Entfernung von der Batterie eine Sicherung in Reihe mit dem Stromkabel zum Verstärker. Wenn Sie je den Verstärker nach der Installation aus dem Fahrzeug ausbauen müssen, sollte die Masseleitung als letzte vom Verstärker getrennt werden, genau in der umgekehrten Reihenfolge wie bei der Installation. KICKER ZISL Hochpegel- Lautsprecherausgangskabel ODER Zum Verstärker externe Sicherung Schutz-LED 2011 ZX 1000.1 1500.1 2500.1 RevA.indd 152011 ZX 1000.1 1500.1 2500.1 RevA.indd 15 10/4/2010 4:26:03 PM10/4/2010 4:26:03 PM16

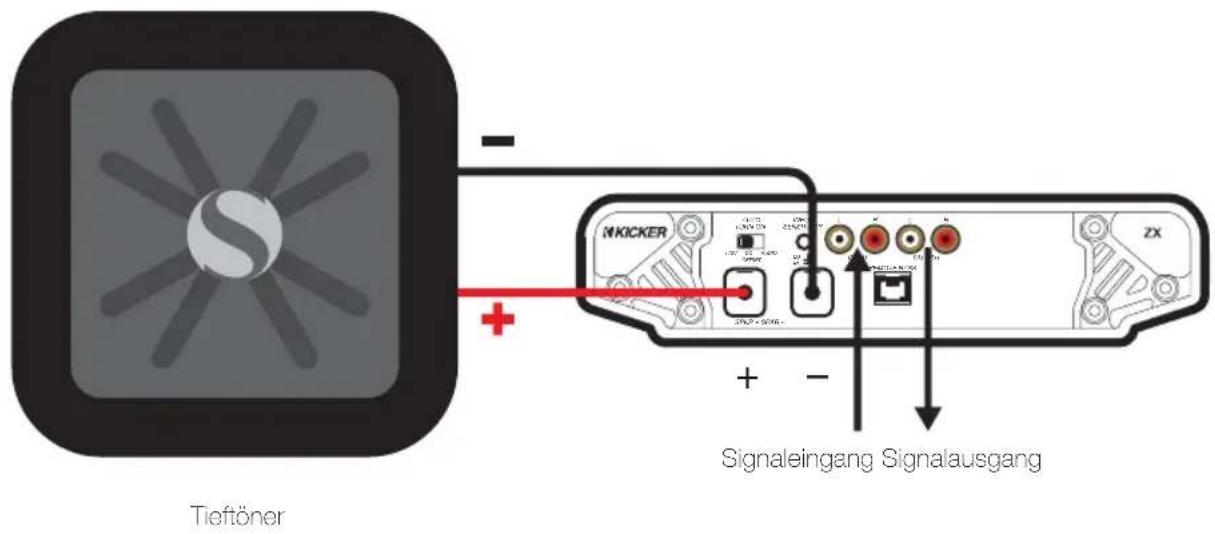

MONO-BETRIEB Minimalimpedanz von 2 Ohm Tieftöner BETRIEB Automatische Einschaltung: Die ZX-Serie bietet drei verschiedene automatische Einschaltmethoden, die an der Endplatte gewählt werden können: +12V, DC Offset und Audio. Wenn Sie „DC Offset“ oder „Audio“ verwenden, wird am REM-Terminal +12V für das Einschalten weiterer Verstärker bereit gestellt.

• Remote Turn-On (Ferneinschaltung): Stellen Sie den Schalter auf +12V, um das vom Autoradio kommende Ferneinschaltungskabel zu verwenden. Verlegen Sie 18 GA-Kabel von der Ferneinschaltung an Ihrem Autoradio zum REM-Terminal zwischen den positiven und negativen Stromanschlüssen des Verstärkers. Das ist die bevorzugte automatische Einschaltungsmethode.

• DC Offset-Einschaltung: Wenn die Ferneinschaltung nicht möglich ist, wäre die nächstbeste Einstellung DC Offset. Der DC Offset-Modus entdeckt nach Einschalten des Autoradios einen 6-Volt-Anstieg an den Hochpegel-Lautsprecherausgängen.

• Signal Sense-Einschaltung: Die Einstellung Audio ist die letzte Alternative für die automatische Einschaltung. Bei dieser Methode wird ein vom Autoradio eintreffendes Audiosignal entdeckt und der Verstärker dann automatisch eingeschaltet. Wenn der Eingangsverstärkungsregler nicht korrekt eingestellt ist, funktioniert diese Methode nicht richtig. AUTO

LLRR Hinweis: Lautsprecher-Terminals an der ZX2500.1 sind auf der gegenüberliegenden Stirnwand. Signaleingang Signalausgang 2011 ZX 1000.1 1500.1 2500.1 RevA.indd 162011 ZX 1000.1 1500.1 2500.1 RevA.indd 16 10/4/2010 4:26:04 PM10/4/2010 4:26:04 PM17 REMOTE BASS AUT

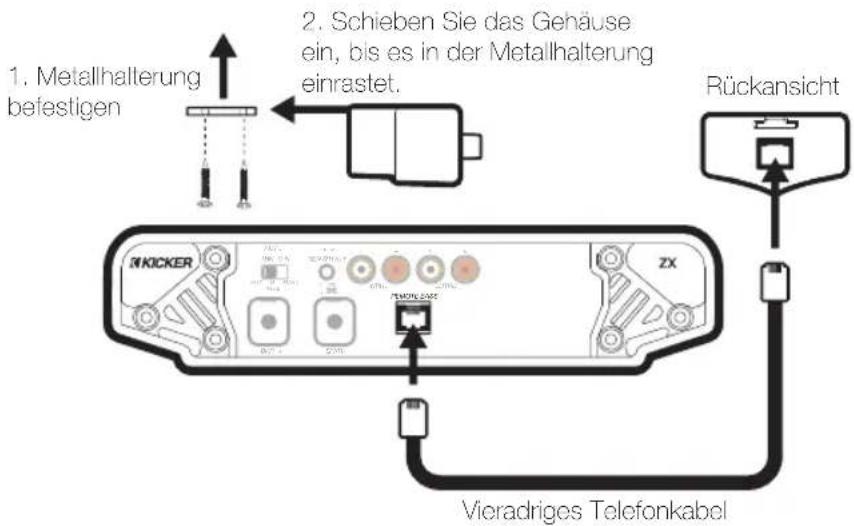

befestigen Vieradriges Telefonkabel Rückansicht

2. Schieben Sie das Gehäuse

ein, bis es in der Metallhalterung einrastet. Eingangspegel: Die RCA-Eingänge an KICKER ZX-Verstärkern können entweder Hoch- oder Niedrigpegelsignale vom Autoradio empfangen. Wenn nur ein H-Pegel-Signal vom Autoradio verfügbar ist, drücken Sie einfach den Schalter „Input Level“ am Verstärker. Weitere Hinweise fi nden Sie im Abschnitt „Anschluss“. Crossover-Regler: Die variable Crossover-Einheit an der Oberseite des Verstärkers ermöglicht es Ihnen, die Crossover-Frequenz zwischen 50 und 200 Hz einzustellen. Die Einstellung für diesen Regler ist subjektiv, aber 80 Hz wäre ein guter Ausgangspunkt. Eingangsverstärkungsregler: Der Eingangsverstärkungsregler ist kein Lautstärkeregler. Er passt den Ausgang des Autoradios an den Eingangspegel am Verstärker an. Stellen Sie das Autoradio auf etwa 3/4 der Lautstärke ein (wenn es also bis 30 geht, wählen Sie 25). Drehen Sie dann langsam den Verstärkungsregler am Verstärker (im Uhrzeigersinn), bis Sie eine hörbare Verzerrung feststellen. Drehen Sie ihn dann wieder etwas zurück. Bass-Boost-Regler: Der variable Bass-Boost-Regler an der Oberseite des Verstärkers ermöglicht einen verstärkten Bass von 0 – 18 dB bei 40 Hz. Die Einstellung dieses Reglers erfolgt nach subjektivem Geschmack. Wenn Sie ihn höher einstellen, müssen Sie zurückgehen und den Eingangsverstärkungsregler anpassen, um ein Clipping zu vermeiden. Basspegel-Fernbedienung-ZXRC: Mit der Basspegel-Fernbedienung können Sie den Ausgangspegel des Verstärkers per Fernbedienung kontrollieren. Um die Basspegel-Fernbedienung zu befestigen, schrauben Sie einfach die Metallhalterung am gewünschten Installationsort ein. Schieben Sie dann das Gehäuse in die Halterung, bis es einrastet. Stecken Sie das Kabel von der Fernbedienung in die „Remote Bass“-Buchse am Verstärkergehäuse. 2011 ZX 1000.1 1500.1 2500.1 RevA.indd 172011 ZX 1000.1 1500.1 2500.1 RevA.indd 17 10/4/2010 4:26:04 PM10/4/2010 4:26:04 PM18

PROBLEMBEHEBUNG Wenn der Verstärker nicht zu funktionieren scheint, sollten Sie zuerst offensichtliche Faktoren prüfen, wie durchgebrannte Sicherungen, schlechte oder fehlerhafte Verkabelung, inkorrekte Einstellung des Crossover- Schalters und der Verstärkungsregler etc. Oben am Verstärker befi ndet sich eine rote Leuchte für den Stromversorgungszustand des Verstärkers, und an der Endplatte Ihres Verstärkers der KICKER ZX-Serie befi ndet sich eine Schutz-LED. Die rote Leuchte zeigt, dass der Verstärker eingeschaltet ist und richtig funktioniert. ROTE Leuchte aus, keine Ausgabe? Testen Sie mit einem Volt-Ohm-Messgerät (VOM) Folgendes:

+12 Volt Stromanschluss (Wert sollte +12V bis +16V sein)

Ferneinschaltung (Wert sollte +12V bis +16V sein)

Prüfen, ob Netz- und Masseanschlüsse falsch gepolt sind.

Masseanschluss, auf korrekte Leitfähigkeit.

Prüfen, ob Sicherungen durchgebrannt sind. ROTE Leuchte an, keine Ausgabe? Prüfen Sie Folgendes:

Lautsprecheranschlüsse mit „gutem“ Lautsprecher testen.

Autoradio durch ein „gutes“ Autoradio ersetzen.

Prüfen Sie mit dem VOM-Messgerät, das auf Wechselspannung eingestellt ist, die RCA-Zuleitung des Verstärkers auf ein Signal. Schutz-LED blinkt bei lauter Musik? Die rote LED zeigt eine niedrige Batteriespannung an. Prüfen Sie alle Verbindungen im Ladesystem Ihres Fahrzeugs. Sie müssen eventuell die Fahrzeugbatterie aufl aden oder ersetzen oder die Lichtmaschine auswechseln. Schutz-LED an, keine Ausgabe?

Der Verstärker ist sehr heiß = Der Überhitzungsschutz ist aktiviert. Testen Sie den Widerstand an den Lautsprecheranschlüssen mit einem VOM-Messgerät (die Diagramme in dieser Anleitung zeigen die empfohlenen Mindestwiderstände und Vorschläge für den Anschluss mehrerer Lautsprecher). Prüfen Sie auch, ob der Verstärker ausreichende Lüftung hat.

Der Verstärker schaltet sich nur während der Fahrt aus = Der Spannungsschutz ist aktiviert. Die Spannung am Verstärker liegt außerhalb des Betriebsbereichs von 10–16 Volt. Lassen Sie das Lade- und Elektriksystem des Fahrzeugs inspizieren.

Der Verstärker erzeugt nur geringe Lautstärke = Die Kurzschluss-Sicherung ist aktiviert. Prüfen Sie, ob Lautsprecherkabel miteinander oder mit der Karosserie Kurzschlüsse erzeugen. Prüfen Sie, ob beschädigte oder unterhalb des Mindestwiderstands funktionierende Lautsprecher vorliegen. Keine Ausgabe aus einem Kanal?

Prüfen Sie den Balanceregler am Autoradio.

Prüfen Sie die RCA- oder Lautsprechereingangskabel und -ausgänge für den Kanal. Lichtmaschine erzeugt bei steigender Motordrehzahl heulendes Geräusch?

Prüfen Sie, ob das RCA- oder Lautsprechereingangskabel defekt ist.

Prüfen Sie den Verlauf des RCA- oder Lautsprechereingangskabels.

Prüfen Sie, ob das Autoradio richtig geerdet ist.

Prüfen Sie die Verstärkungseinstellungen und reduzieren Sie diese ggf. Verringerte Basswiedergabe? Wechseln Sie einen Lautsprecheranschluss an den Stereo-/Subwooferkanälen von Positiv zu Negativ; wenn der Bass nun besser klingt, war der Lautsprecher phasenverschoben. Störung durch Erdung? KICKER-Verstärker sind mit den Autoradios aller Hersteller kompatibel. Manche Autoradios erfordern eventuell weitere Erdung, um Störungen am Audiosignal zu verhindern. Wenn Sie Probleme mit dem Autoradio haben, reicht es meist, ein Massekabel von den RCA-Ausgängen am Autoradio zur Karosserie zu verlegen. Hinweis: Moderne Hochleistungslautsprecher haben einen geringeren Gleichstrom-Widerstand, als dies früher der Fall war. Die KICKER Koaxial- und Komponentenlautsprecher haben eine Impedanz von 4 Ohm (manche Gleichspannungs-Widerstände können auch nur 3 Ohm betragen) und können mit jedem Verstärker zusammenarbeiten, der auf 4 Ohm ausgelegt ist. Wenn Sie zwei KICKER Koaxial- oder Komponentenlautsprecher an einem Kanal Ihres Lautsprechers verwenden wollen, müssen Sie diese in Reihe schalten. Dies verbessert die Soundqualität, verringert den Klirrfaktor und verringert die Wärmebelastung am Verstärker. Dies kann verhindern, dass sich der Verstärker aufgrund einer Überlastschaltung ausschaltet. 2011 ZX 1000.1 1500.1 2500.1 RevA.indd 182011 ZX 1000.1 1500.1 2500.1 RevA.indd 18 10/4/2010 4:26:05 PM10/4/2010 4:26:05 PM19 ACHTUNG: Wenn Sie das Auto mit Starthilfekabel starten, müssen Sie sicherstellen, dass die Kabel korrekt angeschlossen sind. Falsche Anschlüsse können zu einem Durchbrennen der Verstärkersicherung und einem Ausfall anderer wichtiger Systeme im Fahrzeug führen. Wenn Sie weitere Fragen zur Installation oder zum Betrieb Ihres neuen KICKER-Produkts haben, setzen Sie sich bitte mit Ihrem autorisierten KICKER-Fachhändler in Verbindung. Weitere Installationshinweise fi nden Sie, indem Sie auf der KICKER-Startseite (www.kicker.com) auf die Registerkarte SUPPORT klicken. Wählen Sie das Register TECHNICAL SUPPORT und dann das gewünschte Thema, um die entsprechenden Informationen anzuzeigen oder herunterzuladen. Wenn Sie spezifi sche oder nicht beantwortete Fragen haben, erreichen Sie den Kundendienst unter support@kicker.com oder telefonisch unter +1 (405) 624-8583. ZX1000.1 500 x 1 @ 4 ohms, 14.4V GS, 1% Klirrfaktor, CEA-2006 (Watts) Rauschabstand -62dB CEA-2006 (ref: 1W, A-gewichtet) ZX1500.1 750 x 1 @ 4 ohms, 14.4V GS, 1% Klirrfaktor, CEA-2006 (Watts) Rauschabstand -55dB CEA-2006 (ref: 1W, A-gewichtet) ZX2500.1 1500 x 1 @ 4 ohms, 14.4V GS, 1% Klirrfaktor, CEA-2006 (Watts) Rauschabstand -65dB CEA-2006 (ref: 1W, A-gewichtet) 2011 ZX 1000.1 1500.1 2500.1 RevA.indd 192011 ZX 1000.1 1500.1 2500.1 RevA.indd 19 10/4/2010 4:26:05 PM10/4/2010 4:26:05 PM20 AMPLIFICATEUR ZX Modèle: ZX1000.1 ZX1500.1 ZX2500.1 Puissance Effi cace @ 14.4V, 4Ω mono, 1% THD+N @ 14.4V, 2Ω mono, 1.5% THD+N 500W x 1 1000W x 1 750W x 1 1500W x 1 1250W x 1 2500W x 1 Longueur 16-3/4” (425mm) 20” (507mm) 27-1/2 (697mm) Spécifi cations communes à tous les modèles : Hauteur 2-1/8” (54mm) Largeur 9-5/8” (244mm) Réponse en Fréquence ± 1dB 25Hz–200Hz Rapport Signal sur Bruit >95dB, une puissance nominale Sensibilité d’Entrée Bas niveau: 125mV–5V Haut niveau: 250mV–10V Filtre Électronique Sélectionnable Passe-bas variable de 50–200Hz, 24dB/octave Amplifi cation des Graves Variable 0–18dB @ 40Hz Filtre Subsonique 24dB/octave @ 25Hz AMPLIFICATEUR SÉRIE ZX.1 Manuel d’utilisation INSTALLATION Montage: Choisissez un emplacement de structure saine pour monter votre amplifi cateur KICKER. Assurez- vous que l’arrière de l’emplacement où vous allez enfoncer les vis ne comporte aucun élément. Choisissez un endroit assurant au moins 10 cm (4 po) de dégagement de ventilation ouverte pour l’amplifi cateur. Si possible, montez l’amplifi cateur dans l’habitacle passager climatisé. Percez quatre trous à l’aide d’un foret de 3 mm (7/64 po) et utilisez les vis nº 8 fournies pour monter l’amplifi cateur. Câblage: Débranchez la batterie du véhicule pour éviter un court-circuit. Ensuite, raccordez le fi l de masse à l’amplifi cateur. Le fi l de masse doit être le plus court possible, de 60 cm (24 po) maximum. Raccordez-le à une partie métallique solide du châssis du véhicule, ne comportant ni peinture ni rouille. Il est recommandé d’ajouter un fi l de masse supplémentaire de même calibre (ou de calibre supérieur) entre la borne négative de la batterie et le châssis du véhicule. PERFORMANCES Revendeur agréé KICKER : Date d’achat : Numéro de modèle de l’amplifi cateur : Numéro de série de l’amplifi cateur : Remarque : Pour optimiser les performances de votre nouvel amplifi cateur KICKER, il est conseillé d’utiliser des accessoires et des câbles KICKER d’origine.
