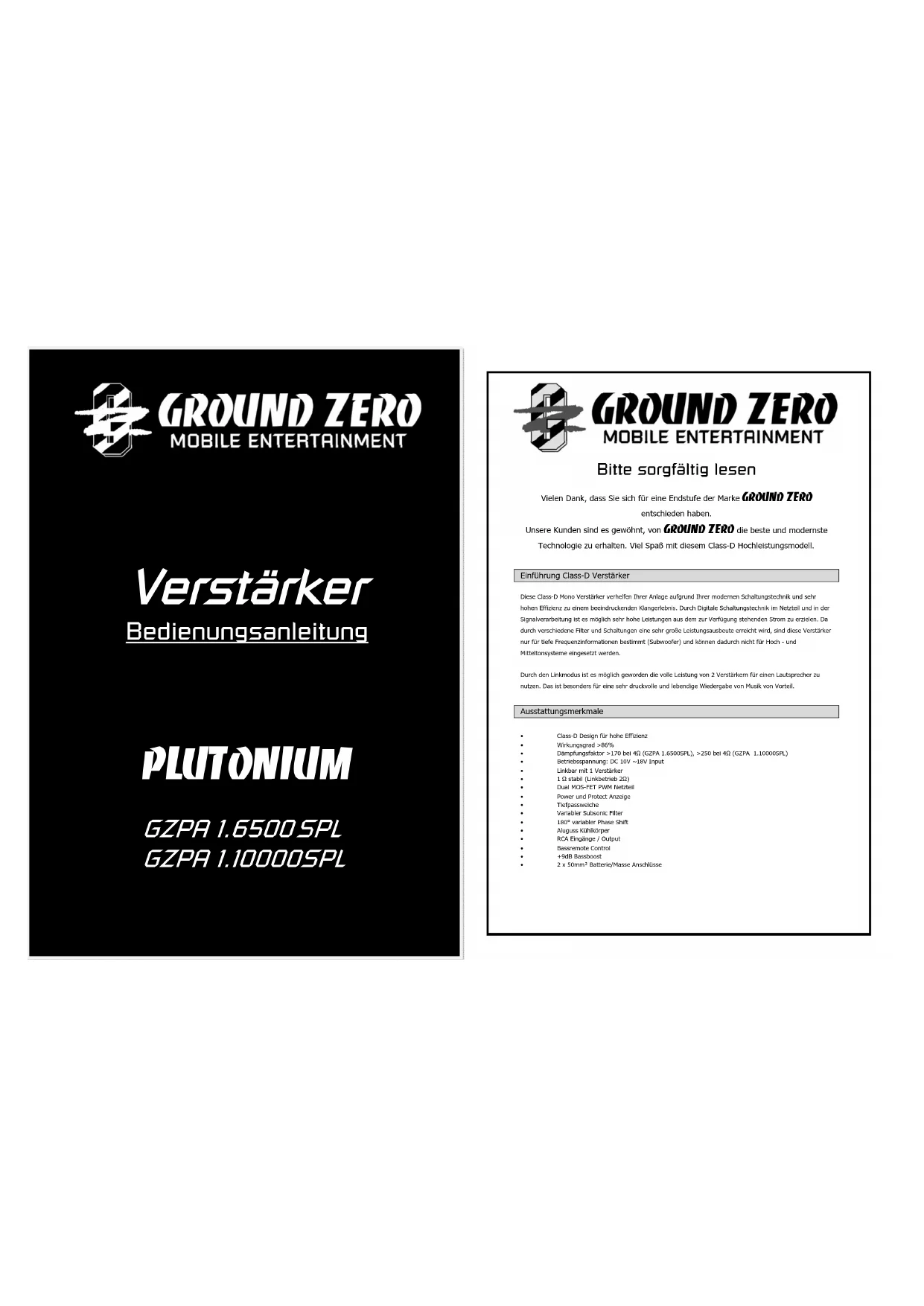

BEDIENUNGSANLEITUNG GZPA 1.6500SPL Ground Zero

Bittesorgfaltiglesen

Vielen Dank, dass Sie sich für eine Endstufe der Marke GROUND ZERO

entschlieden haben.

Unsere Kunden sind es gewöhnt, von GROUND ZERO die Beste und modernste

Technologie zu erhalten. Viel Spaß mit diesen Class-D Hochleistungsmodell.

Einführung Class-D Veränderer

Dese Class-D Mono Verkäufer verheften their Anlage aufgrund their modernen Schallungsstechnik und sieh hohen Effektiven zu einem beindruckenden Klangerleits. Durch Digitale Schallungsstechnik im Netzeil und in der Signalverarbeitung ist es möglich steh hohe Leistungen aus dem zur Verflugung stehenden Strom zu erzieben. Da durch vorscholdeste Pilfer und Schalungen oic sich grobe. Leistungsausbute ermeicht wird, sind das Vorstkern nur für tiefe Freqzinformationen bestimmt (Subwoofer) und können dadurch nicht für Hoch- und Mittelkonsysteme eingesetzt werden.

Durch den Linkodus ist es möglich gewörd de vole leistung von 2 Vorzeitärn fängen einer Laufsprecher zu nutzen. Das ist darüber für eine shy druckvoll und leibendige Wiedergabe von Musik von Vorteil.

Ausstattungsmerkmale

Class-D Design für hohe Effizienz
- Wirkungsgrad >86% - Dampfungsgrad >170 bei 40 (SZPA 1.6500SPL), >250 bei 40 (SZPA 1.10000SPL)
Betriebsspannung:DC10V\~18V Input
Linkbar mit 1 Vorstarke
1Ωstabil(Linkbetfe2Ω)
DuaHMS-FETPWNNe2tell
Power und Protect Anzeige
Ticpasswolche
Variable Subsonic Filter
180° variable Phase Shift
- Auguss Kühlkörper
RCA Eingänge/Output
Bassromote Contro
+9dB Bassboost 2x50mm² Batterie/Masse Anschlsse

Benöttige Materialien und Werkzeuge zur Installation

Kreutzschlitz Schraubenderher
Bohmaschine, 3mm Metalbohrer
Befestigungsschrauben
Stromkabel mind. 50mm^2
Massekabel mind. 50 mm
Lautspricherkabcl mind, 4 mm²

Bittle unbedingt beachten!

• Fahrzeugabgrenze vor der Installation akademien (Hinweise in der Betriebsanleitung des KFZ berichtigt)
  Keine Lcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugbelle bohrn
  Kabel niemals über scharke Kanien führten. Es ist empfehlenswert, die Stromversorgung der Erdölüfe mit einem Konsessor nigt. 1 Farod zu aufsuf.

WARNING!

Hochleistungsausysteme In Fahrzeugen klinen den Schalpegel eines „Uve“ Konzertes erzeugen. Dauerhaft extern lauter Musik ausgesetzt zu sein kann den Verlust des Vorhommengs oder Horschoden zu folge haben. Das Heron von lauter Musik beim Auto fahren kann auch die Wahrnehmung (Warnsgäne) bcintrchtgen. Im Interesse der allgemeinen Sicherheit empfehlten wir das Musikkühren beim Auto fahren mit generer Laubstarke.

Planung

Vor der Installation sollenn Sie folgende Punkte berücksichtigen

a) Ilite beachteten SiBe bei der Wahl des Einbauferts, dass eine ausreichende Luftbirkulation zur Kohlung des Gertritts gewährte ist.
b) Wenn ir Radio mit Vorstandenzugangungen ausgewiesen (KCA) es, warne satsam die aen benutzten.

Einbau des Verstärkers

a) Den passenden Einbauplatz auswahlen, zu den die Leitungen nicht verlegt werden können und an dem genogert Plotz für die Luftzukunft und kühlung gibt.
b) Den Verstreiter als Schablone benutzen, um die Einbaustüren zu markieren. Den Verstreiter enthalten und S. Lohr boher den. Den Verstreiter mit den vorgesehenen Schrububen festgten.

Anschlüsse

Anschlusse

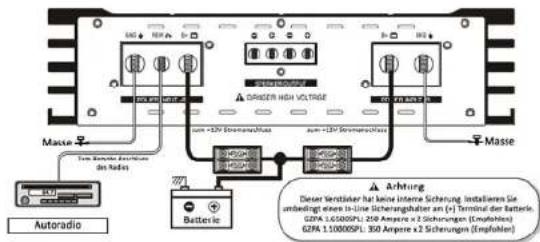

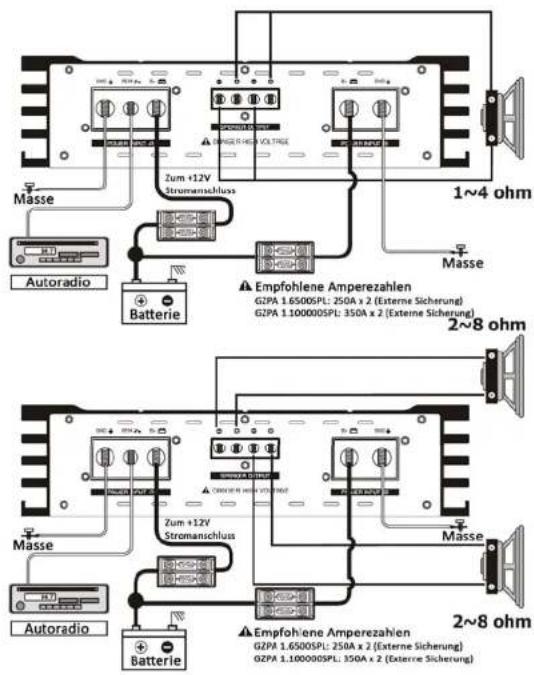

+12V Stromanschluss

Vericlin Se mihlne eine starken Stromkabels (mld. 50mm²) das +12V Terminal des Verstärkers mit dem +Terminal der Betriebs

Es Ist nicht eine In-Line Sicherung in einem Abstand zur Batterie von maximal 20 cm zu verwenden, um den sichere Betrieb des Vorstands zu erfassenden.

Vergewissern Sie sich, das die Sicherung noch nicht angeschlossen ist, wenn sie das + Kabel an die Batterie

anschleien. Dies kinnte Beschaligungen am Gerat oder VerleZungen verursachen.

Masse

Tremien sie die Batterie und verbinden Sie das Masseteriell mit dem Fehrzeugchassis.
Johann von Kudry, der Sonderkarten des Staaten, ist als gewichtete (Lust) Massepunkt am Fehrzeug finz von root, Farbe oder Schumaz ist um eine stichtable Verbundung zu erhöpfend.

REMOTE

Verbinden 56 die REM Terminal entender mit dem Remote Ausgang Ihner Head Unit oder cinr anderer 12V Quelle wir zum Borspiel der Anteilenenschluss.

Einschalten des Verstärkers

Der Vorstarkor schaltet sich automatisch einige Sokunden nach dem Einsatz des Radios cin.

Achung: ihre Veränderungen schaffen sich zeitweise bei Überprüfung aus, schaffen sich noch nach der Akquisition weder ein.

Fur eine sehr gute Performance des Verstärkers muss der Eingangspiegel richtig engestellt sein (200mV - 10V)

Einstellung des Audlopegels/ Eingangsempfindlichkeit

Schnitt 1 Inpuitievelregler mit Linksrehung auf MIN drehen

Schritt 2 Dreno se jatd die Lautstarkc am Rado auf 2/3 der max. Hochstaustarko

Schritt 3 Stolen sie jetzt am Inpuilevrolger die Lautstarke auf eine angenehmte Lautstarke ein.

Achtung - Bette beachten sie das eine CD die Musik mit einer großen Dynamik wederlegt und der Pegg dadorch wesentlich bisher ist als bei Radioerplank.

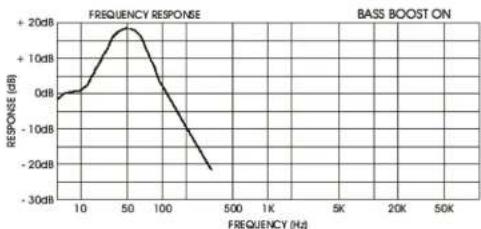

Mit dem Basispost ist es möglich durch eine keine Überhörung im Übergangsbereich eine bessere Anpassung zum Mittelbonbereich zu erhögenlich.

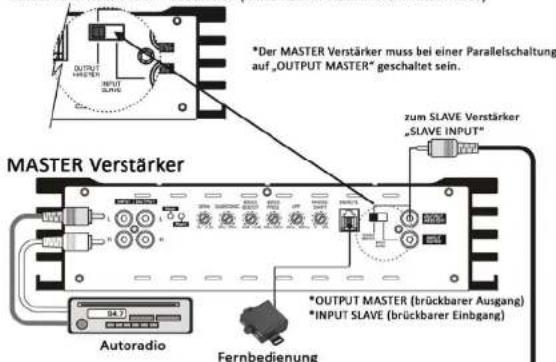

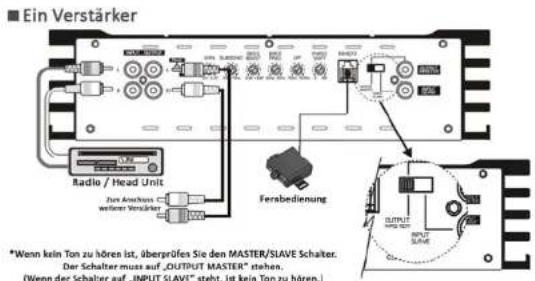

RCA Verbindungen

RCA Verbindungen

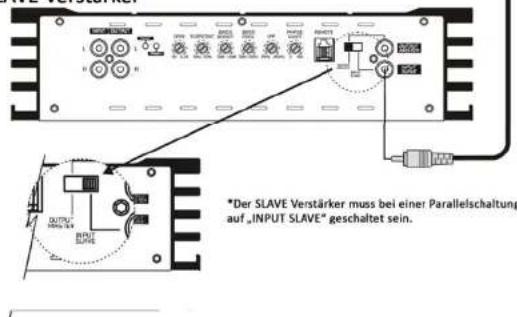

■ Anschluss mehrerer Veränder (MASTER & SLAVA RCA Anschluss)

SLAVE Verstärker

Verstärker-Anschluss

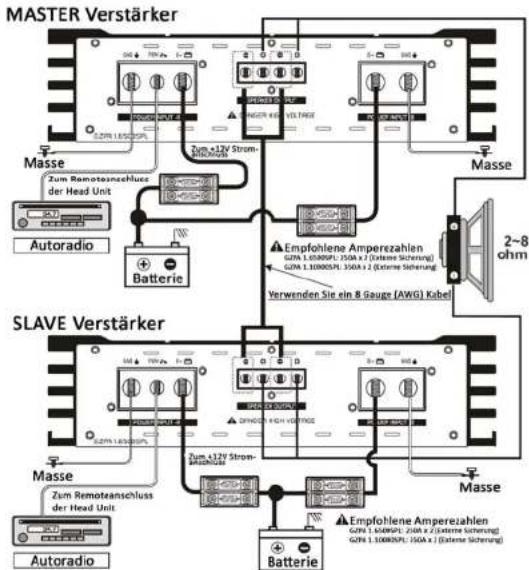

Verträger Linkmode - Anschluss

Wenn Sie den Linkmode verwenden hat der MASTER Versteller volle Kontrolle über den SLAVE Versteller.
Beim Linkmode empfehlen wir, die eingebraute Linkschaltung zu verwenden und KEIN externes Link-modul.

Achtung!

Wenn Sie den Linkmodus anwenden darf die Impedanz der Lautsprecher nicht unter 2 Ω betragen. Das Anschlieben von Geräten mit niedriger Impedanz kann den Verstarker beschädigend und ist von der Garantie ausgegeschlossen.

Problemlösung

Dieser Veränder hat Ausstattungsmerkmale zum Schutz vor Beschäftigungen durch falsche

Biedenung der Anschluss, wenn der Versteller zu kein wird, einen kürzschuss oder Überladung feststellt. Jeuchtens die Indikator LEDs und das System scheltet sich ab. Um das

Problem zu lösen sollen sie alle Regier herunter drenen und abschoten um dann die Anschlisse auf falsche Verkabelung oder Kurschissende zu überprüften. Wenn der Verstärker sich aufgrund von zu hohen Temperaturen aussahelt, leuchten die Indikator LEDs nicht. Erlauben Si dem Verstärker in thisem Fall eine kurz Abkunftzeit.

Gehen Sie die folgende Seite immer zu erst durch, bevor Sie den Verträger deinstallieren und prüfen Sie die Laubsprecher sowie die Verkabelung immer zu erst.

Problem Prüfung
Verträger schaltet sich nicht ein	Prufen Sie ob Strom auf dem +12V Terminal ist.Pruifen Sie ob das Remote Terminal mindestens 12V DC hat.Prufen Sie die Masseverbindung und die Sicherungen.Prufen Sie ob die Protection LED leuchtet.
Die Protection LED leuchtet wenn der Verträger eingeschaltet ist	Überprüften Sie die Lautspracherkabel auf Kurzschlüsse.Trennen Sie die Lautspracherkabel vom Verträger und schalten Sieihn neu an. Wenn die Protection LED wieder leuchtet, liegt das Problem beim Verträger, nicht bei den Lautsprichern.
Die Sicherung ist durchgebran	Prufen Sie ob die Lautspricherimpedanz korrekt ist.Prufen Sie das Stromkabel und das Fahrzeugchassis auf Kurzschlüsse.
Überhltung	Prufen Sie ob die Lautspricherimpedanz korrekt ist.Prufen Sie die Lautspricher auf Kurzschlüsse.Prufen Sie ob um den Verträger eine gute Luftzirkulaktion herscht.
Ton ist zu leise / Störungen im Ton	Prufen Sie ob das Eingangselev zum Ausgangselev des Geräts passt.Prufen Sie die Lautsträke Its hypes Autoradios.Prufen Sie die Lautspricher auf Kurzschlüsse.Prufen Sie ob die Frenzweichen richtig eingestellt sind.
Lautes Zischen / Motorgeräusch in den Laufsprechen	Prufen Sie die Lautspracher auf Kurzschlüsse und die Masserverbindung.Trennen Sie alle RCA Verbindungen vom Verträger. Wenn das Zischen / Motorgeräusch verstummt, prufen Sie die RCA Verbindungen. Prufen Sie dann die Funktion

Technische Daten

Model GZPA 1.6500SPL GZPA	1.10000SPL
RMS power @ 1 Ω, 10% THD CEA Standard CEA-2006-A	1 x 6500W 1 x 9500W
RMS power @ 1 Ω, 1% THD CEA Standard CEA-2006-A	1 x 5800W 1 x 8300W
RMS power @ 2 Ω, 1% THD CEA Standard CEA-2006-A	1 x 3400W 1 x 4800W
RMS power @ 4 Ω, 1% THD CEA Standard CEA-2006-A	1 x 1800W 1 x 2600W
RMS power @ 1 Ω 18 V, 10% THD	1 x 8000W 1 x 11000W
RMS power @ 2 Ω Linkmode 1% THD	1 x 11000W 1 x 15000W
Dämpfungsfaktor	>170 (100Hz @ 4 Ω)	>250 (100Hz @ 4 Ω)
Signal to noise ratio >65 dB >65 dB
Tiefpass Weiche 35Hz ~ 250Hz	35Hz ~ 250Hz
Subsonic Filter	10Hz ~ 70Hz	10Hz ~ 70Hz
Bass boost	0 ~ +9dB	0 ~ +9dB
Bass boost Freqenz	30Hz ~ 90Hz	30Hz ~ 90Hz
Phase shift	0 ~ 180°	0 ~ 180°
Frequenzgang	10 Hz ~ 250 Hz (+/-1dB)	10 Hz ~ 250 Hz (+/-1dB)
Wirkungsgrad @ 4 Ω	86%	86%
Eingangsempfindlichkeit	200mV bis 10V (+/- 5%)	200mV bis 10V (+/- 5%)
Abmessungen B x H x L mm	625 x 75 x 300 mm	870 x 75 x 300 mm
Abmessungen B x H x L inch	24.61" x 2.95" x 11.81"	34.25" x 2.95" x 11.81"

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendsung kann nur nach vorheriger Absprüche und In der Originalverpackung erfolgen.itte unbedingt einen maschinen ersteltten Kaufbeleg und eine Fehlerbeschreibung beziegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäß Behandlung oder bei Teilnahme an Wettbewerben entstanden sind.

Wir behalten uns das Recht vor, zukünftig nöte Änderungen oder Verbesserungen an dem Produkt vorzuzehnene ohne den Kunden darüber zu informieren.

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendsendung kann nur nach vorheriger Absprache und in der Originalverpackung erfolgen.itte unbedingt einen maschinell ersteltten Kaufbeleg und eine Fehlergeschreibung beziegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäß Behandlung oder bei Teilnahme an Weltbewerben entstanden sind.

Wir behalten uns das Recht vor, zukünftig nõttige Änderungen oder Verbesserungen an dem Produkt vorzunehmen ohne den Kunden darüber zu informieren.

Wir behalten uns das Recht vor, zukünftige neue Änderungen oder Verbesserungen an dem Produkt vorzuzehmen ohne den Kunden darüber zu Informieren.
