GZTA 1.800DX - Autoradio Ground Zero - Kostenlose Bedienungsanleitung

Produkttyp	Mono Klasse D Verstärker
Marke	Ground Zero
Modell	GZTA 1.800DX
Abmessungen (L x H x T)	302 x 49 x 230 mm
Stromversorgung	12 V DC (Fahrzeugbatterie)
Sicherung	3 x 30 A
RMS-Leistung @ 4 Ω	1 x 350 W (1% THD+N)
RMS-Leistung @ 2 Ω	1 x 550 W (1% THD+N)
RMS-Leistung @ 1 Ω	1 x 850 W (1% THD+N)
RMS-Leistung @ 2 Ω Linkmode	1 x 1700 W (1% THD+N)
Lautsprecherimpedanz	1 bis 8 Ω
Tiefpassfilter	30 - 250 Hz (variabel)
Subsonicfilter	10 - 50 Hz (variabel)
Bass Boost	0 bis +12 dB (45 Hz)
Phase	Schaltbar 0°/180°
Eingangsempfindlichkeit	200 mV - 9 V
Signal-Rausch-Verhältnis	>70 dB
Dämpfungsfaktor	>100
Verzerrung (THD)	<0,2%
Bassfernbedienung	Inklusive
RCA-Ausgang	Ja (Fullrange für zusätzlichen Verstärker)
Schutzfunktionen	Kurzschluss, Überhitzung, Überlast
Pflege und Reinigung	Mit einem trockenen Tuch reinigen, Feuchtigkeit vermeiden
Garantie	Entspricht den gesetzlichen Rechten, Rücksendung in Originalverpackung mit Rechnung

Häufig gestellte Fragen - GZTA 1.800DX Ground Zero

Wie installiere ich den Verstärker GZTA 1.800DX?

Trennen Sie die Batterie. Platzieren Sie den Verstärker an einem belüfteten Ort. Befestigen Sie ihn mit Schrauben. Schließen Sie die Stromversorgung (GND, REM, BATT+), die RCA-Kabel und die Lautsprecher an. Verwenden Sie Kabel mit einem Mindestquerschnitt von 16 mm² für die Stromversorgung, 1,5 mm² für die Lautsprecher. Konsultieren Sie den Anschlussplan in der Bedienungsanleitung.

Was tun, wenn der Verstärker nicht einschaltet?

Überprüfen Sie die Sicherung (3x30A), das REMOTE-Kabel (Steuerleitung), die +12V-Spannung und die Masse. Stellen Sie sicher, dass das Radio ein Steuersignal sendet.

Warum leuchtet die Schutz-LED (ROSE)?

Die PROTECTION-LED zeigt einen Kurzschluss, Überhitzung oder Überlast an. Überprüfen Sie die Lautsprecherimpedanz (min. 1 Ω mono, 2 Ω Linkmode) und stellen Sie sicher, dass der Verstärker nicht überhitzt. Schalten Sie aus und lassen Sie abkühlen.

Wie stelle ich den Eingangspegel (INPUT LEVEL) ein?

Stellen Sie den Gain auf MIN. Drehen Sie die Lautstärke des Radios auf 2/3 des Maximums. Erhöhen Sie den Gain allmählich, bis ein klarer Klang ohne Verzerrung erreicht ist. Überschreiten Sie nicht die Stufe, bei der Verzerrung auftritt.

Wie verwende ich den Master/Slave-Modus (Linkmode)?

Um zwei identische Verstärker (GZTA 1.800DX oder 1.1200DX) zu verbinden, stellen Sie den Master/Slave-Schalter am ersten auf Master und am zweiten auf Slave. Verbinden Sie die Link-Anschlüsse. Die minimale Impedanz im Linkmode beträgt 2 Ω, die Leistung verdoppelt sich.

Welche Lautsprecherimpedanz kann ich verwenden?

Im Stereomodus (ein Verstärker) verwenden Sie Lautsprecher von 1 bis 8 Ω. Im Linkmode (zwei Verstärker) darf die Gesamtimpedanz nicht unter 2 Ω liegen. Beachten Sie diese Grenzen, um Schutzschaltungen zu vermeiden.

Wie schließe ich einen Subwoofer im Stereomodus an?

Schließen Sie den Subwoofer an die SPEAKER OUTPUT-Anschlüsse an (Polung beachten). Stellen Sie den LOW PASS-Filter auf die gewünschte Frequenz (30-250 Hz) und den SUBSONIC (10-50 Hz) zum Schutz des Lautsprechers ein. Passen Sie den BASS BOOST (0 bis +12 dB) vorsichtig an.

Was tun, wenn der Klang bei hoher Lautstärke verzerrt ist?

Dies deutet auf Verzerrung oder Clipping hin. Reduzieren Sie den Eingangspegel oder die Lautstärke. Überprüfen Sie die Lautsprecherimpedanz (nicht zu niedrig) und die Leistung des Verstärkers im Verhältnis zu den Lautsprechern. Stellen Sie sicher, dass die Stromversorgung ausreichend ist (Batterie, Lichtmaschine).

Wie stelle ich den Tiefpass- und Subsonicfilter ein?

Der LOW PASS-Filter definiert die maximale Frequenz, die der Subwoofer wiedergibt (30-250 Hz). Der SUBSONIC schneidet die unteren Frequenzen ab (10-50 Hz), um übermäßige Auslenkungen zu vermeiden. Stellen Sie den Subsonic knapp unter der Resonanzfrequenz des Gehäuses ein.

Wo finde ich die vollständige Bedienungsanleitung?

Das Original-Handbuch im PDF-Format ist auf der Website notice-facile.com für das Modell GZTA 1.800DX verfügbar. Sie können auch eine Übersetzung per E-Mail anfordern. Die 37-seitige Anleitung beschreibt alle Anschlüsse und Einstellungen im Detail.

BEDIENUNGSANLEITUNG GZTA 1.800DX Ground Zero

Bitte sorgfältig lesen

Vielen Dank, dass Sie sich für eine Endstufe der Marke Ground Zero entschieden haben. Ihrere Kunden sind es gewöhnt, von Ground Zero die Beste und modernste Technologie zu erhalten. Viel Spaß mit diesen Produkten.

Ausstattungsmerkmale

1 Ohm stabil
Linkbar 2 Ohm
Mosfet Netzteil
Einschalt- und Schutzanzeige
12dB Bass boost regelbar (45Hz)
- Phaseshift 0 / 180° (Schalter)
- Subsonic regelbar
Tiefpassregelbar
Regelbare Eingangsempfindlichkeit
Einschaltverzogerung
- Stereo Cinch Ausgang
- Bass Lautstärkeregler
- Temperatur / Kurzschluss / Überlast-Schutz

Benöttige Materialien und Werkzeuge zur Installation

Kreuzschlitz Schraubendreher
Bohmachine, 3 mm Metalbohrer
Befestigungsschrauben
Strankabel min. 16 mm²
Massekabel min 16 mm²
Laatsprecherkabel min. 2 x 2,5 mm²

Bittle unbedingt beachten!

Fahrzeugstoffe vor der installation abkommert (Hinweis in der Betriebsanleitung des KFZ beschlossen)
Keine Lsocher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugbelle bohren!
- Kabel niemals über schaffene Kanien führten. Es ist empfehlenswert, die Stromversorgung der Endstufe mit einem Kondensator (Powercap) min. 1 F zu puffern, um eine stabile Betriebsspannung zu gewährlehen.

WARNING!

Hochleistungsausysteme In Fahrzeugen konnen den Schaltpegel eines "Live" Konzertes erzeugen. Dauerhart extem lauter Musik ausgesetzt zu sein, kann den Verlust des Härvermögens oder Hörsdächen zur Folge halten. Das Hörn von lauter Musik beim Autofahren kann auch die Wahrnehmung (Warmnadel) beeinträchtigen. Im Interesse der allgemeinen Sicherheit empfehlen wir, beim Autofahren die Musik auf geniger Laufzeit zu horen.

Planung

Vor der Installation sollenn Sile folgnde Punktbe beruickshigtgen;

a) Bethe beconnt ste bcl der Wahl des Einseuerots, da eine ausrechende Lutzrikulation zur Kohlung des Gerätes gewährte ist.
b) Wenn Ihr Radio mit Vorverstärkerausgangen ausgerübt (RCA) ist, ist es ratsam, diese zu nutzen.

Einbau des Verstärkers

a) Den passenden Einhabplatz auswahlen, zu dem die Leitungen nicht verlegit werden können und an dem es genoglich Platz für die Luftzukunft und Kühlung gibt.
b) Den Verstürker als Schäblone benutzten, um die Einzbustellen zu marken. Den Verstürker entfernen und 4 Löhner bohlen. Den Verstürker mit den vorgesehften Schrauben brieftigen.

Warning

Bittc these Systeme so cinbauen, daElektroanbindungen vor Beschadigungen geschluttz sind.
+12 Volt DC Elektrokabel muss auf der Batterieöferte abgeichert sein. Bittt sichereilten, das Radio und andere Geräte ausgeübbet sind, wenn sie die Geräte anschlossen.

Wenn e notwendung ist, eine Gerätesicherung zu erneuen, verwenden Sie nur eine gleichwertige Sicherung. Wenn eine minderverträge Sicherung benutzt wird, kann sie Schaden an dem ganen System verursachen. Dieder ist von der Garantie ausgegeschlossen.

Einstellungen und Funktionen - GZTA 1.800DX

GZTA 1.800DX

Einstellungen und Funktionen - GZTA 1.1200DX

GZTA 1.1200DX

Einstellung und Funktionen

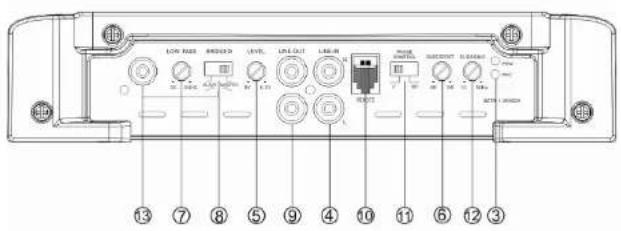

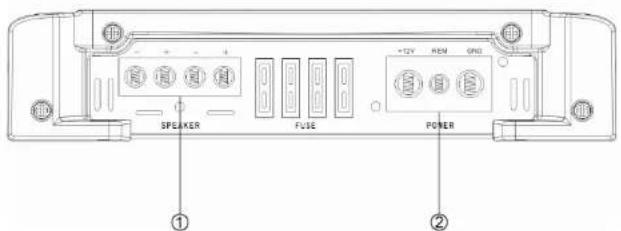

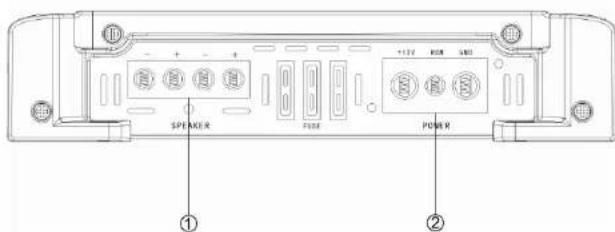

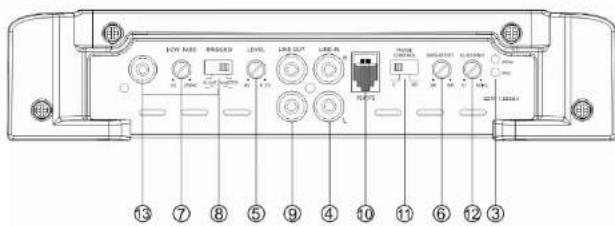

1	Lautsprecheranschlusszume Anschluss der Lauteanschlag
2	Stromanschluss GND -> Masse Anschluss REM -> Remote Antennananschluss BATT -> +12 Volt
3	Zustandsanzeige GRUN - OK ROT - Fichler
4	Cinch Eingänge An disson Anschlüssen schländen Sie die Cinclichtungen an. Um Störungen zu vermeiden, verwenden Sieitte hochwertige Cinchkabel.
5	Input Levelregler Mitt dissem Regler regulieren Sie die Engangsempflichtlichkeit.
6	Bass Boost Regler Zum Eilenstören des Bass Boost levels im Bericht von 0 bis +12 dB.
7	Low Pass Regler Es werden nur noch Frequnzen bis 30 Hz - 250 Hz wiedergangenen (abhängig von der Registellung des LPF filters). Justieren Sie die variable LPF Frequency mit dem Regler auf die gewichtete Frequenz.
8	Master / Slave Schalter Zum Eilenstellen der jeweiligen Endlaufzeile als Master oder Slave Endlaufzeile im Linkmode
9	Cinch Ausgänge Für den Fullrange Betrieb einer auszübblichen Endlaufzele.
10	Remote Control Eingang Zum Anschluss des Bass Laufstärkereglers.
11	Phase Shift Schalter Diener Schalter erlaubt Hohen, den Subwaherkanal phasenrichtig an das Frontensystem anzupapieren.
12	Subsonic Regler Zum Eilenstören des Subsonic Filters im Bericht von 10 bis 50Hz.
13	Master/Slave Cinch-Anschluss Chcin Ein-/Ausgang zum Betriebeten zweier Endlaufzelen des gleichen Types (2x GZTA 1.800DX oder 2x GZTA 1.1200DX) im Linkodus.

Einschalten des Verständers

Der Verstärker schalbet sich automatisch einige Sekunden nach dem Einsatz des Radios ein.

Achtag: Ith Verstakl schaltet sich zeitweise aus, wenn er Überhittt ist, schahtet sich noch nach der Abklangung automatisch wieder ein (ca. 80^ ).

Einstellung des Audiogels

1. LEVEL (MIN/MAX): mit Linksdrehung ganz auf MIN drehen.
   2.Drchen Slc die Lautstarke am Radio auf ungefahr 1/3 der Hochstautstarke.
2. Stellen Sie am LEVEL- Rogler eine angenchme Lautstärke cin.

Stereo Anschluss -GZTA 1.800DX

Stereo Anschluss / Wiring / Connexion / Aansluiting

Zum Input Weiterer Veränder / To input additional /

Entree des amplifieurs additionelle / Naer de camphubling van arden versutba

Zum Line Out des Autoradios / To car stereo line out!

Wenn irgendetwas nicht Funktioniert

Problem Kontrolle Hilfe
Ken Ton	Leuchtet die PWR LED?	Sicherung prüfenRemote: Kabel prüften+12 Volt prüftenMasse prüften
	Leuchtet die PROT LED?	Kurzschluss am LautspecherGrott übermotztGrott defekt
Verträkser schaltet nicht ein.	Keine Stromzuführ	Sicherung prüften+12Voll prüftenMasse prüften
	Keine Spannung am Remote: Remotc amRadio prüften
Verträkser schaltet bei Laustdarke ab	Laustspecherimpedanz prüfen	Prüfen Sie, ob der Widerstand am L5 Terminal von 1 Ohn nicht unterscriften wird
Ton fällt an einem Canal	Cinch / Laustspecherkabel prüften Kabel	Stecker beschäftigt

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprüche und in der Originalverpackung erfolgen.itte unbedingten einen maschinen erstelteten Kaufbeleg und eine Fehlhersbewegung beziegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäß Behandlung oder bei Teilnahme an Wettbewerber entstanden sind.

Wir behalten uns das Recht vor, zukünftig nice Darleungen oder Verbesserungen an dem Produkt vorszehnem ohne den Kunden darüber zufournieren.

Die Gewährleistung entspricht den gesetzlichen Regelung. Eine Rücksendsung kann nur nach vorheriger Absprache und in der Originalverpackung erfolgen.itte unbedingten maschinell ersteltet Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlaustung, unsachgemäß Behandlung oder bei Teilnahme an Wettbewerben entstanden sind.

Wir behalten uns das Recht vor, zukünftig nicht Änderungen oder Verbesserungen an dem Produkt vorzuzehmen ohne den Kunden darüber zuinformieren.

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der Originalerpackung erfolgen.itte unbedingten einen maschinen erstellten Kaufbelug und eine Fehler Beschreibung beigeln.Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäß Behandlung oder bei Teilnahme an Wettbewerten entstanden sind.

Wir behalten uns das Recht vor, zukünftig nicht Andelungen oder Verbesserungen an dem Produkt vortzehnen ohne den Kunden zu informieren.
