BEDIENUNGSANLEITUNG CA 190 CALIBER
Wir danken Ihnen, daß sie sich für ein Caliber-Produkt entschieden haben. Mit dieser Kauf haben sie sich zum Höchsten Qualitätsmaßstab in der Car-HiFi-Technik besteht. Caliber möchte Ihr einen optimales Produkt bieten und bemüht sich konsequent, die Zufriedenheit seiner Kunden stetig zu steigern.
Ihr Caliber-Verstärker wird Ohnen den sachgemäß Einbau durch jahrelange hochwertige Wiedergabe darken. Bevor Sie das Gerät in Ihr Fahrzeug montieren, lessen Sie jedochitten die Bedienungsanleitung sorgfältig und vollständig durch um Schaden am Fahrzeug zu vermeiden und eine optime Leistung ihrer Audio-Anlage zu erzieilen.
Caliber-Gewährleistung
Bei unseren Produkten handelt es sich um komplizierte technische Systeme. Wir empfehlenDMAHaher nachdrücklich, den Einbau dieves Verstreitkurs durch eine Caliber-Vertrags-werkstattvorhnen zu laenen. Bei sachgemafem Einbau durch die Fachwerkstatt gewahren wireine Garantie von 12 Monaten ab dem Kaufdatum.
Falls Sie das Gerät lieber selbst montieren möchten, wünschen wir ihren darauf bei einem Spa und Erfolg. Um optimale Ergebnisse zu erzielen, befolgen sieitte unbedingte die in dieser Anleitung enthaltenen Hinweise. Wir konnen in thisem Fall allerdings nur eine eingeschränkte Gewährleistung von 30 Tagen ab dem Kaufdatum übernemen.
Caliber-Zubehör
Damit dieser Verträger seine hervorragende Leistung voll entwickeln kann, müssen Spanningsversorgung, Signalquellen, Lautsprecher und Verbindungstechnik von hochster Qualität sein. In dieser Zusammenhang erlauben wir uns den Hinweis, daß Caliber nicht nur Verträger herstellt. Unser Produktprogramm umfasrtSAMtliche Komponenten, die sie für eine optimale Car-HiFi-Anlage besteht, d.h. alle Teile, die nicht zum Auto selbst gehoren. Verwendten sie daher auch zum Anschluss des Gerats nach Möglichkeit nur Caliber-Originalteile und fragen Sie ihren Örtlichen Caliber-Vertragsänder nach unseren Zubehörprogramm.
Inhaltsverzeichnis
Vor dem Einbau 25
Leistungsmerkmale 26
Technische Daten 27
Montage und Einbauorte 29
Elektrische Anschlasse 30
Signal Anschlasse 31
Lautsprecher Anschluse 32
Einstellung 34
CALIBER
Als Ergebnis unseres stetigen Bemühens um Innovation und Neu-enwicklung kann dieser Caliber Competition Pro Veränderungen folgenden Leistungsmerkmalie bieten:
- Brückbare Ausgänge
"Trimode"-Ausgangsbeschaltung, d.h. gleichzeitiger Stereo- und gebrückter Mono-anschluß - Spanningsversorgung in MOSFET-Technik mit Pulsbreitenmodulation
- 2Ω stabilisiert (4Ω Mono Gebrückt)
Doppelseitige Epoxyharz-platine
Variable Eingangsempfindlichkeit von 15V - 0.5V - Überhitzungs-, Überlast und Verpolungsschutz
Leistungsfähige Muting-Schaltung zur Unterrückung störender Knackgeräuche beim Ein- und Ausschalten
Eingebauter 7-Band-Equalizer fur jeder Kanal - Integrierte Phasenlagenregelung zu jedem Kanal
- Verstellbare Hochpass/Tiefpass/Breitbandfilter
- Differentialeingänge zur unterrückung von Eingangsauschen.
- Signalausgabe für zusätzlichen Verstärkeranschluss über Cinch-Buchsen (außer CA 670)
- Groß Speisespannungsanschlüsse für optimale Spanningsverteilung.
- Verchromte Lautsprecheranschlüsse für optimal Signalübertragung
- Gerät aus europäischer Konstruktion und Entwicklung
Hervorragende Klangqualität für höchte Car-HiFi-Ansprüche
Hörgensfu für vielse Jahre
CALIBER
Folgende technische Daten sind allen Caliber Competition Pro Series Verstärkern gemeinsam. Besondere Leistungswerte einziner Modelle sind nachstehend unter den jeweiligen Geräten aufgeführnt.
Frequenzgang (+0, -1dB) 20Hz - 30kHz
Gesamtklirrfaktor < 0.05% bei 80kHz Tiefpa
Rauschabstand (A-gewichtet) >95dB
Eingangsempfindlichkeit 15V - 0.5V
Eingangsimpedanz 20kOhm
Dampfungsfaktor>180
Ausgangsimpedanz 2-8 Ohm
2-Kanal Verträker
Maximale Ausgangsleistung bei 14,4 V
4 Ohm 20Hz - 30kHz THD 1% 2x 130W
4 Ohm 1kHz Mono Gebruckt 1x 260W
Dauerleistung bei 14,4 V
4 Ohm 20Hz - 30kHz THD1%
4 Ohm 1kHz Mono Gebruck 1x 130W
Sicherung
Abmessungen (B× H× T) (mm)
20A
200× 60× 235
Maximale Ausgangsleistung bei 14,4 V
4 Ohm 20Hz - 30kHz THD 1% 2x 190W
4 Ohm 1kHz Mono Gebruck 1x 380W
Dauerleistung bei 14,4 V
4 Ohm 20Hz - 30kHz THD1%
4 Ohm 1kHz Mono Gebruckt 1x 190W
Sicherung
Abmessungen (B x H x T) (mm)
25A
250× 60× 235
Maximale Ausgangsleistung bei 14,4 V
4 Ohm 20Hz - 30kHz THD 1% 2x 250W
4 Ohm 1kHz Mono Gebruckt 1x 730W
Dauerleistung bei 14,4 V
4 Ohm 20Hz - 30kHz THD1%
4 Ohm 1kHz Mono Gebruckt 1x 250W
Sicherung
Abmessungen (B x H x T) (mm)
2x 125W
A. F1 B. F2 C. F3 D. F4
2x 20A
320× 60× 235

Maximale Ausgangsleistung bei 14,4 V
4 Ohm 20Hz - 30kHz THD 1% 2x 510W
4 Ohm 1kHz Mono Gebrückt 1x1100W
Dauerleistung bei 14,4 V
4 Ohm 20Hz - 30kHz THD1% 2x 255W
4 Ohm 1kHz Mono Gebrückt 1x 510W
Sicherung 4x20A Abmessungen (B x H x T) (mm) 440× 60× 235
4-Kanal Veränderer
Maximale Ausgangsleistung bei 14,4 V
4 Ohm 20Hz - 30kHz THD 1% 4x 130W
4 Ohm 1kHz Mono Gebrückt 2x 260W
Dauerleistung bei 14,4 V
4 Ohm 20Hz - 30kHz THD1%
4 Ohm 1kHz Mono Gebrückt 2x 130W
Sicherung 40A Abmessungen (B× H× T) (mm) 330× 60× 235
6-Kanal Verstärker
Maximale Ausgangsleistung bei 14,4 V
4 Ohm 20Hz - 30kHz THD 1% 4x 90W + 2x 130
4 Ohm 1kHz Mono Gebrückt 2x 180W +1x 260
Dauerleistung bei 14,4 V
4 Ohm 20Hz - 30kHz THD1% 4x 45W + 2x 65W
4 Ohm 1kHz Mono Gebrück 2x 90W + 1x 130A
Sicherung 25A + 20A Abmessungen (B x H x T) (mm) 400 x 60 x 235

Einbau Ihres Caliber-Verstärkers
Wahlen Sie vor Einbau Ihrches Caliber-Verstärkrs den geeigneten Montageort sorgtfallig aus.Rund um das Gerät mutsen mindestens 5 cm Freiraumvorhanden sein, damit eine ordnungsgemäfe Wärmeabflur gewährleistet ist. Achten Si im Interesse eines störungs-freien Betriebs auch daraufaufdaf die Spannings- und Signalkabel in gerader Linie vom Gerät wegtühren. Eine direkte Einwirkung von Feuchigkeit und Sonneneinstrahlung auf den Verstärker ist in jeder Fall zu vermeiden. Optimale Einbaubedingungen sind in der Regel;
- auf dem Boden des Kofferraums.
- unter dem Fahrsitz
- auf dem Subwoofer-Gehäuse gegeben.
Nach dem Sie sich für einen Montageort entschieden und vergewissert haben, daß an dieser Stelle eine ausreichende Be- und Entüfung gewährleistet und das Gerät vor schädlichen Einwirkungen geschützt ist. Markieren Sie die Montagefläche, indem sie das Gerät als Schablone verwenden. (Durch vorheriges Abkleben der Montagefläche mit Klebestreifen laßt sich die Markierung leichter sightbar machen).
Bohren Sie an den markierten Stellen je ein Loch von 2,5 mm Durchmesser und befestigen Sie den Versteller mit den mitgelieferten selbstchneidenden Schrauben.
Hinweis:Verwenden Sie den Verstärker selbst beim Bohren nicht als Schablone. Die Beschichtung des Gehäuses kann darauf allzuleicht Schadennehmen.
WICHTIG:VOR BEGINN DER ARBEIT AN DER ELEKTRISCHEN ANLAGE IHRES FAHRZEUGS IMMER ERST DAS BATTERIE-MASSEKABEL ABKLEMMEN!
- W ir empfehlen grundsatzlich, Konfiguration und Verlegung Ihres Car-HiFi-Systems vor Beginn des Einbau genau festzulegen. Achten Sie damit darauf auf, daß die Spannungs- und Signalkabel nicht auf derselben Fahrzeugseite verlaufen und einander nicht kreuzen.Durch die Übertragung von Störungen von Spannungs- auf Signalleitungen können Brummigeräusche entstehen.
Signalkabel, die zu nahe an einem Spannungskabel verkaufen, werden von dessen Magnetfeld beeinflübt, wodurch sich Qualitätseinbußen in der Wiedergabe ergeben.
-
V erwenden Sie stets den größtöglichen Aderquerschnitt (mindestens 10mft). Fragen sie ihren öffentlichen Caliber-Fachhändner nach Spannungs-Erdungs-und Übertragungs-kabeln aus dem Caliber-PowerflowTM-Programm, die eine sichere Spannungsvorsorgung gewährleisten.
-
Montieren Sie zum Schutz Ihres Fahrzeugs eine Sicherung (Schmelzsicherung oder Sicherungsautomat) in der Spannungszuleitung des Verständrcks. Diese Sicherung sollte max. 30 cm von der Batterie entfert sein. Im Interesse einer optimalen Schutzwirkung sollte ihr Ansprechtstrom nichtHigher als derjenige den im Veränderk eingebauten Sicherungen sein.
Montieren Sie zum Schutz Ihr's Fahrzeugs in jedem Fall eine Sicherung (Schmelzsicherung oder Sicherungsautom) in max. 30cm Abstand von der Batterie. Im
CALIBER
Interesse optimaler Schutzwirkung sollte diese hohner als die Sicherung(en) des Verstärkers ausgelegt sein.Beispiel:Ein Caliber-Verstärker aus der Competition-Pro-Serie ist mit zwei 25A-Sicherungen ausgestattet.Die Fahrzeugschutz-Sicherung soll in thisem Fall erst bei 60A ansprachten (2 x 25A = 50A).Es empfeilt sich, hinsichtlich der Dimensionierung dieser Sicherung den Rat eines Fachmanns einzuholen.
Anschluß der Spannungszuleitung
- Schritt 1: Verbinden Sie den mit "+"gegenzeichnen Anschluß direkt mit der Fahrzeugbatterie. Verwenden Sie dazu ein Kabel von mindestens 10mm² Querschnitt und bereits sie darauf, daß auch die Anschlußverbilder diesen Wert aufweisen. Vergessen Sie die zusätzlichige "Fahrzeugschutz"-Sicherung nicht. Der Anschluß "+"12V" darf NICT über den Sicherungskosten ihrer Fahrzeugs geführt werden!
Schnitt 2:Verbinden Sie den mit "GND" gekennzeichneten Masseanschluss fest mit der Fahrzeugmausse. Das hierzu verwendete Kabel muß denselben Querschnitt wie das Pluskabel aufweisen (die elektrische Last ist dieselbe).Befreien Sie den Bereich, in dem der Masseanschluss am Fahrzeug vorgenommen werden soll.sorgfältig von Lack.Unterbodenschutz oder sonstigen nichtleitenden Substanzen. - Schritt 3: Schließen Sie das Kabel zur Ferneinschaltung des Verstärkers (REM) an.Viele Radio-Cassettengeräte und CD-Spieler verfügen über einen speziellen Ausgang zum Anschluß an die REM-Buchse eines Verstärkers. Wenn Sie nicht über einen solchen Ausgang verfügen, muß ein separater Schalter montiert werden, über den der Verstärker ein- und ausgeschalten werden kann.

Großdimensionierte Spannungsklammern für optimale Leistungsverteilung

CCS-Eingang, für Caliber Control System (nicht mitgeliefert)

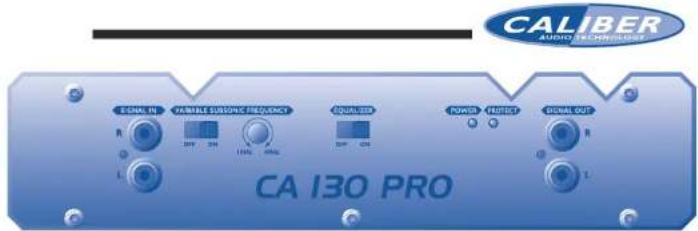

Signaleingangs-Anschluss
- Die Cinch-Buchsen links dieren zum Anschluss des Eingangssignals, Verbinden Sie diese Buchsen mit dem Ausgang Ihres Radio/Kassettgernter bzw. CD-Players. Achten Sie darauf, dass der linke Kanal an die mit "Left" gekennzezeichnete Buchse und der rechte Kanal an die mit "Right" gekennzezeichnete Buchse gelegt werden. Falls Sie über einen 4-Kanal-Verträger verfügen, sind die besonderen Gegebenheiten des vierkanaligen Eingangs zu beachten. Die vier Kanale (links, rechts, vorn, hinter) * d ** nicht verwechselt werden; beim Anschluss ist davon mit entsprechender Sorgfalt vorzugehen. Der 6-Kanal-Verträger CA 670 bietet ihren die M igkeit, das Eingangssignal-Aufteilung auf die Kanale wahlweise extern oder intern vorzehmen. Zur Umschaltung zwischen diesen Alternativen dient der Schalter, der sich rechtsiben den Cinch-Anschlussbuchsen für den Subwoofer befindet.
- Wie Sie setzen, bietet Innen jeder Caliber-Verstarker (außer CA 670) die Mochigkeit, über die Anschlüsse "Signal Out" einen oder mehrere zusätzliche Verstarker an Ihr System anzuschlieben. Dies hat den Vorteil, dass sich ein Verstarker zur normalen Stereo-Wiedergabe und der andere als reiner Subwoofer-Verstarker verwenden latent.
- Alle Caliber-Verstärker verfügen über eine Möglichkeit der Eingangspegel-Regelung. So konnen Sie ihren Verstärker prazüse auf den Vorverstärker-Ausgangspegel ihrer Signalquelle (CD-Player, Radio/Kassettengerat) aussteuern. Diese Aussteuerung kann innerhalb eines Bereichs von 15 V - 500 mV erfolgen.
- Für konsequent professionellen Einsatz ist dieser Caliber-Verträger mit einem Unterschall-Filter (12 dB/Oktave) ausgewattet. Dieser ist zwischen 10 und 40Hz verstell-bar. Falls Sie diesen Filter nicht benotigen sollenen, können Sie ein natürlich abschaften.
- Letztes Bedienungselement ist der Ein/Aus-Schalter (ON/OFF) für den eingebauten Equalizer, dessen Bedienungselemente sich oben am Veränder befohlen.
- Alle Verträger aus der Competition Pro-Reine sind mit einem CCS-Eingang ausgesstattet. CCS stiert für "Caliber Control System" - ein als Zubehör erhältliches Gerät, das ihren wichtige Informationen über den Zustand ihrer Verträgers bielmet (z.B. Spannungsaufnahme, Temperatur, Aktivierung des Überhitzungs- oder Kurzschlusschutzes usw.). Das CCS-System kann diese Informationen für bis zu 4 Verträger gleichzeitig liefern. Zudem wird der Bediener auf etwaige Funktionstörungen eines Verträgers hingewiesen.


Laufsprecherausgang / 2-Kanal-Versteller
Laufsprecher-Ausgang
- Alle Caliber-Veränder der Competition Pro-Reihe sind mit einem Stereo-Laustsprachereingang ausgestellt, der sich auch für gebrücken Tri-Mode-Betrieb eignet. Die Umschaltung zwischen Stereo und gebrückenem Betrieb erfolgt durch einen Schalter im Gerat, d.h. eine externe Umschaltung ist nicht erforderlich. Sie konnen die Laustspricher zur Stereowiedergabe ganz normal an die entsprechenden Kanale legen und für gebrücken Betrieb zusätzlichen Subwoofer anschlossen.
- Achten See beim Anschluss der Laustsprecher und des Subwoofoers auf die richtige Belegung der Ausgabe. Anschlüsse und Polarität der Laustsprecher dürten nicht verwechselt werden. Im Stereomodus ist lediglich der rechte Laustsprecherausgang mit dem rechten Laustsprecher und der linke Laustsprecherausgang mit dem linken Laustsprecher zu verstehen. Dabei jeweils den positiven Ausgang (+) an den positiven Laustsprecheranschluss (+) und den negativen Ausgang (-) an den negativen Laustsprecheranschluss legen.
- Für gebrachten Betrieb ist der linke positive Ausgang (+) mit dem positiven Laufsprecheranschluss und der rechte negative Ausgang (-) mit dem negativen Laufsprecheranschluss zu verbinden.
V erwendten Sie den negativen Lautspeicher ausgang nicht gleichzeitig fur den linken und Rechten Laustprecher ("gemeinsame Masse"). Durch diese unsachgemäß Polung wird der Basisfrequenzgang beitrachtigt.
V erwendten Sie für ihre Car-HiFi-Anlage nur hochwertiges Lautspracherkabel. Erkundigen Sie sich bei ihrem lokalen Caliber-Handler nach unseren Lautspracherkabel mit vergoldeten Kontakten - Sie werden den Unterschied horen! - Verbinden Sie den negativen Lautspracherausgang nimals mit Fahrzeugmasse. Hierdurch kann ihre Car-HiFi-Anlage erheblich beschadigt werden.

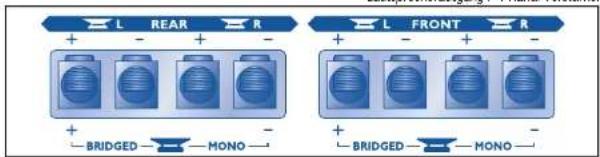

Laatsprecherausgang / 4-Kanal-Versteller


Lautspracherausgang / 6-Kanal-Verträger


- Bei der Montage von Vier- und Sechskanal-Verstärkern aus unserer Competition Pro-Reihe verlangt der korrekte Anschluß der Lautspricher besondere Sorgfalt. Achten Sie darauf, dass der Ausgang für die vorderen Laustspricher (links und rechts) korrek mit den entsprachenden vorderen Laustsprichern, der Ausgang für die hinteren Laustspricher (links und rechts) mit den hinteren Laustsprichern und der Subwoofer-Ausgang mit dem/der Subwoofer(n) verbunden wird. (Hinweis: Wenn Sie ihren Verstärker nur mit einem Subwoofer betreiben. empfleht es sich, diesen in begrückter Schaltung anzuschlieben. Dabei ist der linke positive Ausgang (+) mit dem positiven Laustspracheranschluss und der rechte negative Ausgang (-) mit dem negativen Laustspricheranschluss zu verbinden).
- Wir wünschen Ohnen viel Spaß beim Einbau und allzeit gute Musik in Ihrer "SoundMachine" auf Rädern.
CALIBER
An der Oberseite Ihres Competition Pro-Verstärkers finden Sie eine Reihe integrierten Bedienungselemente. Zweikanal-Verstärker verfugen über eine Reglergruppe für die Einstellung des linken/rechten Kanals.
Vierkanal-Verstärker sind mit zwei Reglergruppen für den linken/rechten vorderen und linken/rechten hinteren Kanal ausgestattet.
Sechkanal-Verträger haben drei Reglergruppen für den linken/rechten vorderen und linken/rechten hinteren Kanal sowie für den Subwoofer-Kanal.
Equalizer
Die integrierten Bedienungselemente oben am Verstärker umfassen einen 7-Band-Equalizer für jeder Kanal (ausgenommen den Subwoofer-Kanal des 6-Kanal-Verstärkers). Normale Equalizer regeln den Ton für den linken und rechten Kanal gemeinsam. Durch die Aufteilung der Equalizer-Funktion auf den linken und rechten Kanal bietet ihren dieies Geät die Molligkeit, eine sehr prazise und individuelle Einstellung vorzunehmen. Da Sie sich im Fahrzeug auf dem Fahrersitz in einer "auBermittigen" Position befinden, horen Sie den Ton aus den linken und rechten Lautsprechn nicht symmetrisch (eine Seite ist weiter von ihrer Ohr enternt als die andere wodurch sich ein entsprechliches Klangbild ergibt). Durch die separate Einstellung des rechten und linken Kanals latent sich ein einheitliches Klangbild herstellen.

Bei den sieben Frequenzen, die wir für Sie in thisem Equalizer ausgewählt haben, handelt es sich um diejenigen, die den Gesamtfrequenzgang am deutlichsten beeinflussen.
Eingangssignal-Aussteuerung
Kontrollieren Sie, bevor Sie mit der Einstellung des Equalizers beginnen, dass der Pegel des Eingangssignals auf den kleinsten Wert eingestellt ist (Hinweis: die kinste Aussteuerung ergibt sich bei einem Wert von 15V, nicht 0,5V!).

Jeder Aussteuerungsregler steuert ein Kanalpaar (links und rechts), Entsprechend sind bei einem 4-Kanal-Veränder zuwe Aussteuerungsregler (vorn und hinter),bei einem 6-Kanal-Veränder three Aussteuerungsregler (vorn, hinter und Subwoofer) herunterzudrehen. Damit erhalten Sie genugend Aussteuerungsreserve, um den Equalizer korrekt einzustellen, ohne dass das Ausgangssignal schon beim Einregeln "gekappt" wird.
CALIBER AUDIO TECHNOLOGY
Phasenlagenregelung

Jedes Kanalpaar (links/rechts,vorn/hinten,Subwoofer) verfug über eine separate Phasenlagenregelung,mit der sich etwaige phasenbedingte Probleme beheben. Iassen.Die Ursachen solcher Probleme konnen vielfältig sein (z.B. Einsatz passiver Filter, verschieden Iange Übertragungswege,unerwünschte Rückstrahlung
usw.). Der Phasenschalter weist drei Stellungen auf:
OFF (fur den Fall, dass die Phasenlagenregelung nicht benötigt wird),
STEREO (bei angeschlossenen linken und rechten Lautspruchern lass ist sich die Phasenlage mit Hilfe der Potentiometer fur den linken oder rechten Kanal separ anpassen) und
MONO (bei gebrücktem Subwoofer-Anschluss ist die Phasenlage seines Signals mit dem Potentiometer für den rechten Kanal steuerbar).
Die korrekte Einregelung der Phasenlage stellt ein kniffliges Unterfangen dar. Unterschiede sind nur bei sehr genaum Hinhoren erkennbar. Es empfeht sich, zur Einstellung ein Musilkstück zu verwenden, dass Sie sehr gut kennen und das einen hohen Gesangsanteil hat. Im Zuge der Einstellung horen Sie, wie sich der Gesang auf der "Bühne" scheinbar verschiett.Ziehen Sie einen Helfer hinzu, der die Phasenlage langsam verstellt, während Sie selbst im Auto sitzend die Wiedergabe kontrollieren.
Die Phasenverschiebung ist zwischen 0 und 180^ variierbar. Auch wenn Ihr Versteller über diese Einstellmogglichkeit verfügt - es ist keinesfalls immer erforderlich, sie zu verwenden. Wenn Sie kein Phasenproblem wahrenheiten oder bei Verstellung der Phasenlage kein Unterschied hörbar wird, ist es ratsam, die Phasenregelung nicht anzurhufen. Wenden Sie sich im Zweifelsfall an ihren Caliber-Vertragshandler, der für diese Fälle speziell geschuft ist und Ihnenerne weiterhilft.
Variable Frequenzweiche
Jeder Competition Pro-Veränderer verfügt über eine einstellbare Freqenzweiche für jeder Kanalpaar. Diese bietet zunachst die Möglichkeit der Umschaltung zwischen Breitbandfilter (OFF-Stellung), Tiefpassfilter (LPF-Mittelstellung) und Hochpassfilter (HPF-Stellung, gaz links).

Nachdem Sie die gewünschte Grundeinstellung für jeges Kanalpaar gewählt haben, konnen Sie damit beginnen, mit dem Freqrequency-Potentiometer die Filterfrequenz abzustimmen. Der Einstellbereich reicht von 50Hz - 250Hz.
CALIBER
Um ein optimales Ergebnis zu erhalten, sollen den Sie die Einstellung des Filters anhand mehrerer Musikkitel vornehmen,die Sie sehr gut kennen. Die Einstellung ist für jedem Laufsprecherpaar separat durchzuführen. Hierzu konnen Sie die übrigen Laufsprecherpaare bzw. den/die Subwoofer durch Abziehen der Cinch-Eingangsstecker für diese Kanä abschalten. So horen Sie nur das jeweils einzustellende Laufsprecherpaar. Dasselbe gilt für die Subwoofer-Einstellung - lassen Sie Ihr(n) Subwoofer alleine如果玩家 und achten Sie sorgfällig auf den Frequenzgang.
Grundregeln
Das Einstellen eines Verständers kann viel Spaß machen - man kann es allerdings auch übertreiben. Beachten Sie stets die wichtige Grundregel, dass vor Beginn der Einstellung die Aussteuerung ganz abgesenkt werden muss (15V-Einstellung). Nur so kommt Son den in den optimalen Genuss aller Einstellmöglichkeiten. die Hnlen dieser Verständer bietet.Sobald die Feineinstellung ihren Wünschen entspricht.konnen sie die Aussteuerung dann langsam hochfahrens, bis die Spitzenbegrenzung hörbar einsetzt (alternativ konnen Sie dies an den Pegbelbegrenzungs-LEDs verfolgen). So erhalten sie ein Maximum an Leistung, ohne dass die Gefahr einer Beschäftigung der Lautspeicher bzw. Subwoofer besteht.
