BEDIENUNGSANLEITUNG KSFX483R JVC

Für den Einbau und die Anschlüsse siehe das eigenständige Handbuch.

Wir danken Ihnen für den Kauf eines JVC Produkts. Bitte lesen Sie die Anleitung vollständig durch, bevor Sie das Gerät in Betrieb nehmen, um sicherzustellen, daß Sie alles vollständig verstehen und die bestmögliche Leistung des Geräts erhalten.

INHALT

Zurücksetzen des Geräts 2

ANORDNUNG DER TASTEN .... 3

Schalttafel—KS-FX43R/KS-FX483R/ KS-FX480R 3

Schalttafel—KS-F383R/KS-F380R .... 4

GRUNDBEDIENUNGEN 5

Einschalten der Stromversorgung .... 5

Stellen der Uhr 6

RADIO-BETRIEB 7

Radiohören 7

Speichern der Sender 9

Anwahl eines vorabgestimmten Senders .... 10

RDS BETRIEB.... 11

Betriebsmöglichkeiten mit der Funktion RDS 11

Weitere praktische RDS Funktionen und Einstellungsmöglichkeiten .... 15

KASSETTENBETRIEB 18

Hören einer Kassette 18

KLANGEINSTELLUNG 19

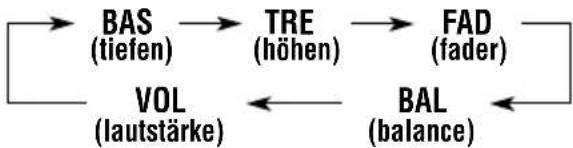

Klang-Einstellschritte 19

Auswählen der voreingestellten Klangmodus 20

Speichern Ihrer eigenen Klangeinstellungen .... 20

ANDERE WICHTIGE FUNKTIONEN ..... 21

Telefonstummschaltung auswählen 21

Display-Auswahl für den CD-Wechsler ..... 21

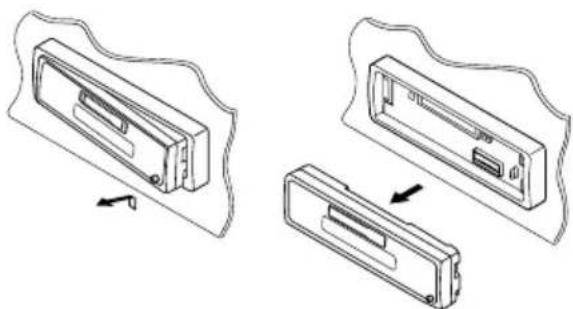

Abnehmen der Schalttafel 23

CD WECHSLERBETRIEB (NUR FÜR KS-FX43R/KS-FX483R/KS-FX480R) ..... 24

Abspielen der CDs 24

Wählen der CD Abspielbetriebsarten ..... 25

WARTUNG 26

FEHLERSUCHE 27

TECHNISCHE DATEN 29

Zurücksetzen des Geräts

Die Tasten SEL (Auswahl) und O/BÄTEISchaft/Netz/Dämpfer) länger als 2 Sekunden gleichzeitig gedrückt halten.

Dadurch wird der eingebaute Mikro-Computer zurückgesetzt.

Hinweis:

Ihre Voreinstellungen—wie Vorwahlkanäle oder Klangeinstellungen—werden ebenfalls gelöscht.

∅/I/ATT (Bereitschaft/Netz/Dämpfer)

Zu diesem Gerät wird eine Identifikationskarte mitgeliefert, auf der die Gerätechassis-Nummer vermerkt ist. Heben Sie diese Karte getrennt vom Gerät auf. Im Falle eines Diebstahls kann sie die Geräteidentifizierung erleichtern.

VOR DEM GEBRAUCH

\*Für die Sicherheit....

• Die Lautstärke nicht zu laut stellen, da dadurch Außengeräusche überdeckt und das Autofahren gefährlich wird.
- Das Auto vor dem Durchführen von komplizierten Bedienschritten anhalten.

\*Temperatur im Auto....

Wenn Sie das Auto für lange Zeit in heißem oder kaltem Wetter parken, bitte warten, bis sich die Temperatur im Auto sich normalisiert hat, bevor Sie das Gerät einschalten.

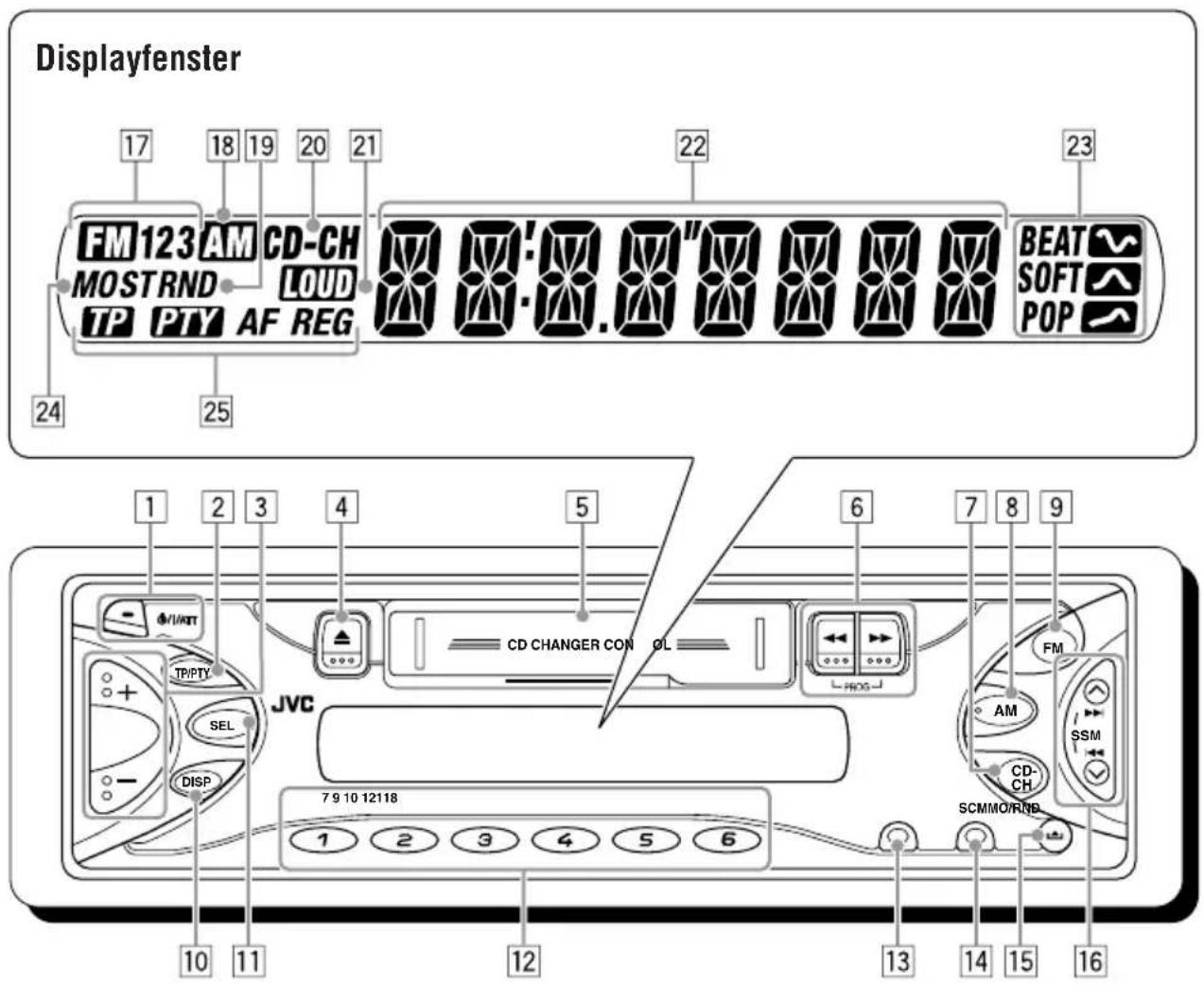

Schalttafel—KS-FX43R/KS-FX483R/KS-FX480R

Displayfenster 17 18 19 20 21 FM 123 AM CD-CH MOST RND LOUD TP PTY AF REG 24 25 22 23 BEAT SOFT POP 1 2 3 4 5 6 7 8 9 JVC CD CHANGER CON OL AM SSM DISP 7 9 10 12118 SCMMO/RND 1 2 3 4 5 6 10 11 12 13 14 15 16

1Taste (Berätschaft/Netz/Dämpfer)
2 Taste TP/PTY (Verkehrsinformationen/Sendungstypen)
3 Tasten +/-
4Taste ▲ (Auswerfen)
5 Kassettenfach
6 Tasten ◀◀/▶▶ (PROG: Program)
7Taste CD-CH (CD-Wechsler)
8 Taste AM
9Taste FM
10Taste DISP (Display)
11Taste SEL (Auswahl)
12 Zifferntasten
13Taste MO/RND (Monophon/Zufall)
14Taste SCM (Sound Control Memory)
15Taste (freigabe der Bedienungsblende)
16 Tasten ▲▶▶/◀◀▼

- Dienen auch als Tasten SSM, wenn sie zusammen gedrückt werden.

Displayfenster

17Anzeigen des FM-Frequenzbands (FM1, FM2, FM3)
18Anzeige des AM-Frequenzbands
19Anzeige RND (Zufall)
20Anzeige CD-CH (CD-Wechsler)
21Anzeige LOUD (Lautstärkekontur)
22Hauptdisplay
23Anzeigen des Klangmodus BEAT, SOFT, POP
24Anzeigen des Tunerempfangsmodus MO (Monophon), ST (Stereo)
25Anzeigen RDS TP, PTY, AF, REG

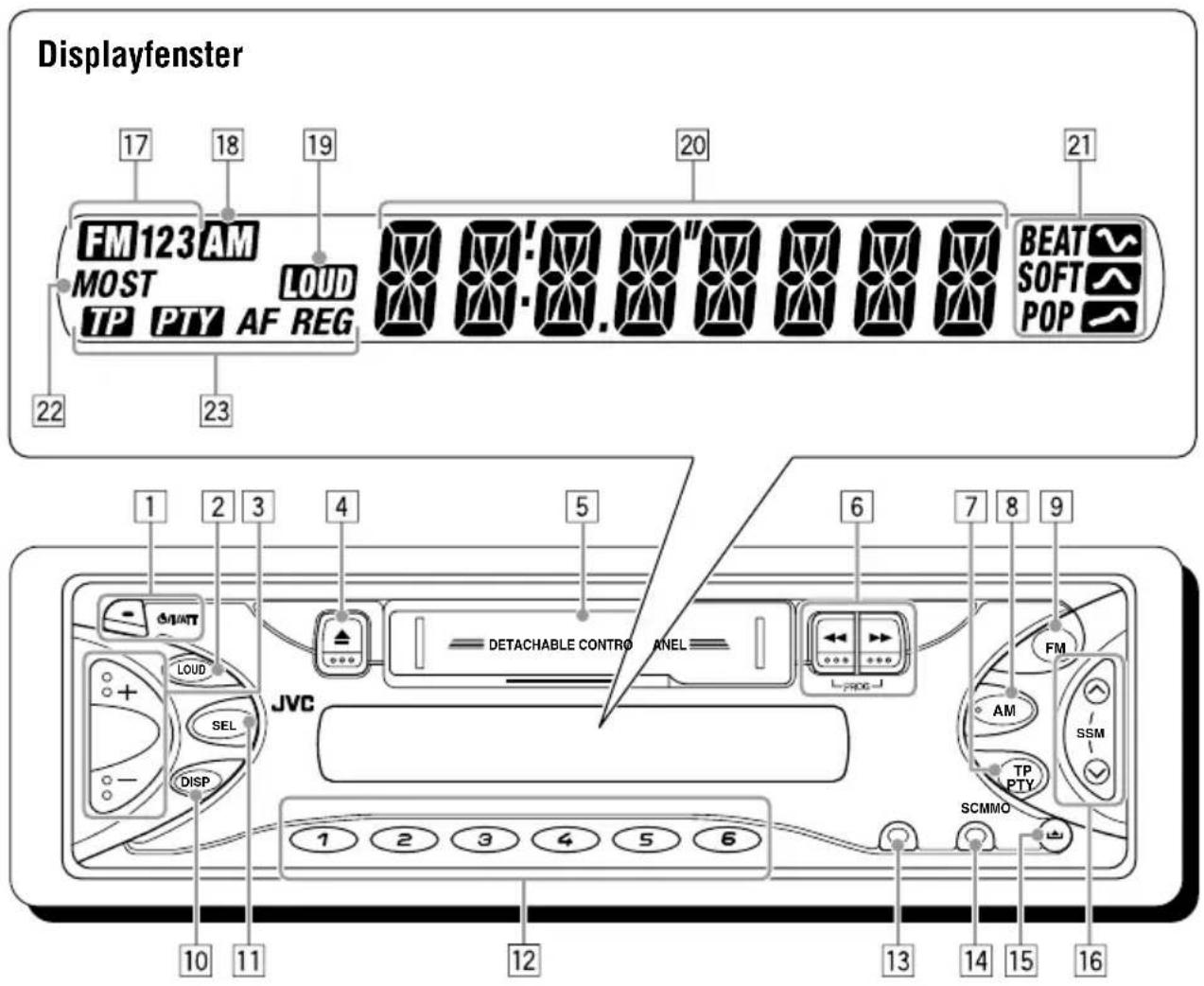

Schalttafel—KS-F383R/KS-F380R

Displayfenster FM 123 AM MOST TP PTY AF REG 20 21 BEAT SOFT POP 1 2 3 4 5 6 7 8 9 LETT LOAD SEL DISP JVC DETACHABLE CONTRO ANEL 1 2 3 4 5 6 AM TP PTY SCMMO 10 11 12 13 14 15 16

1 Taste (Bereitschaft/Netz/Dämpfer)
2 Taste LOUD (Lautstärkekontur)
3 Tasten +/-
4Taste ▲ (Auswerfen)
5 Kassettenfach
6 Tasten ◀◀/▶▶ (PROG: Program)
7 Taste TP/PTY (Verkehrsinformationen/Sendungstypen)
8 Taste AM
9 Taste FM
10Taste DISP (Display)
11Taste SEL (Auswahl)
12 Zifferntasten
13Taste MO (Monophon)
14 Taste SCM (Sound Control Memory)
15Taste (Freigabe der Bedienungsblende)
16 Tasten /^ v

- Dienen auch als Tasten SSM, wenn sie zusammen gedrückt werden.

Displayfenster

17Anzeigen des FM-Frequenzbands (FM1, FM2, FM3)
18Anzeige des AM-Frequenzbands
19Anzeige LOUD (Lautstärkekontur)
20Hauptdisplay
21Anzeigen des Klangmodus BEAT, SOFT, POP
22Anzeigen des Tunerempfangsmodus MO (Monophon), ST (Stereo)
23Anzeigen RDS TP, PTY, AF, REG

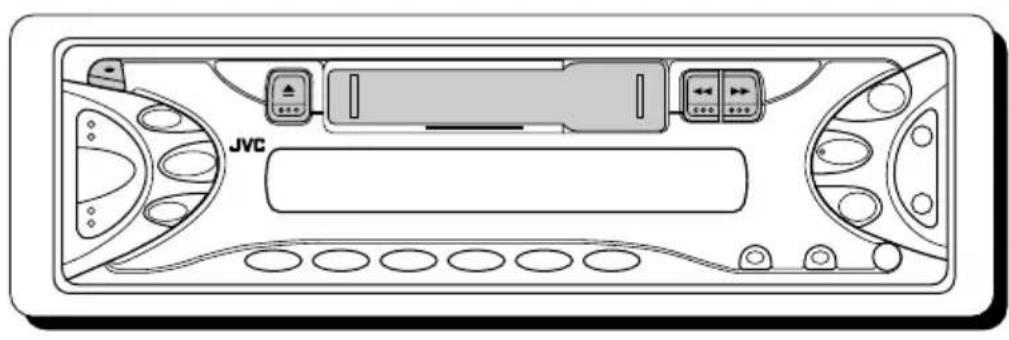

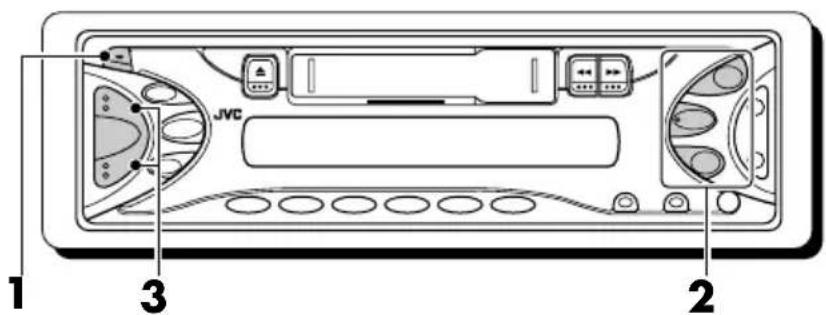

KS-FX43R/KS-FX483R/KS-FX480R

JVC 1 3 2

KS-F383R/KS-F380R

Einschalten der Stromversorgung

1 Das Gerät einschalten.

Hinweise zum Ein-Tastendruck-Betrieb:

• Wenn Sie die Programmquelle abspielen in Schritt 2 unten wählen, wird das Gerät automatisch eingeschaltet. Sie brauchen dafür nicht die Taste zu drücken.
• Ist bereits eine Kassette im Gerät eingelegt, wird automatisch die Kassettenwiedergabe ausgelöst. Es wird allerdings empfohlen, die Kassette aus dem Kassettenfach herauszunehman, wenn Sie die Stromversorgung oder die Zündung ausschalten. Anderenfalls werden möglicherweise der Tonkopf und die Kassette beschädigt.

2 Die Programmquelle abspielen.

KS-FX43R/KS-FX483R/ KS-F383R/KS-F380R KS-FX480R

Für die Bedienung des Tuners (UKW oder MW/LW), siehe Seiten 7 – 17. Für die Bedienung des Kassettendeck siehe Seite 18.

Nur für KS-FX43R/KS-FX483R/KS-FX480R: Für die Bedienung des CD-Wechsler siehe Seiten 24 – 25.

3 Die Lautstärke einstellen.

So erhöhen Sie die Lautstärke

So verringern Sie die Lautstärke

VOL

20 BEAT SOFT POP

Der Lautstärkepegel wird angezeigt.

4 Den Klang wie gewünscht einstellen. (Siehe Seiten 19 – 20).

Für ein sofortiges Absenken der Lautstärke

Kurz 📋/I/ATT beim Hören einer beliebigen Programmquelle drücken. „ATT“ blinkt auf der Anzeige und die Lautstärke fällt sofort ab. Zur Wiederherstellung der vorherigen Lautstärkepegel die Taste nochmals kurz drücken.

Zum Ausschalten des Geräts

∅/I/ATT drücken und länger als 1 Sekunde halten. Es erscheint „SEE YOU“ und das Gerät schaltet ab.

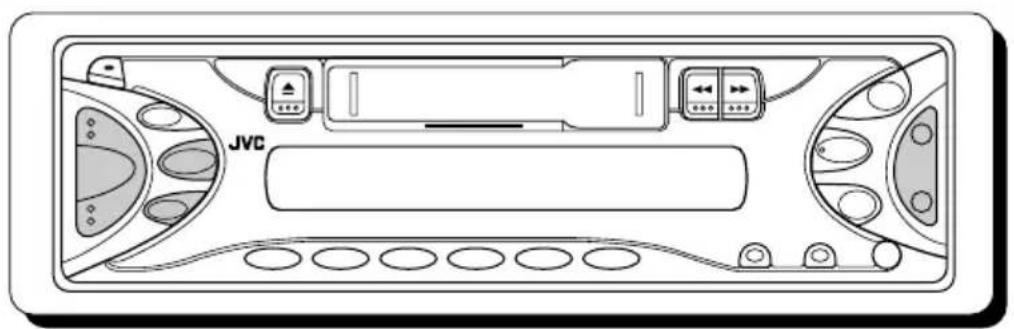

Nur für KS-FX43R

Der KS-FX43R verfügt über eine Lenkradfernbedienfunktion. Wenn Ihr Fahrzeug mit einer Lenkradferndienung ausgestattet ist, können Sie damit diesen Receiver steuern.

- Siehe Installations- und Anschlußanleitung (separates Dokument) bzgl. der Aktivierung dieser Funktion.

JVC

Stellen der Uhr

Die Uhr kann entweder auf das 24- oder 12-Std.-Format eingestellt werden.

1 Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird. (Informationen über PSM siehe Seite 22).

2 Stellen Sie die Stunden ein.

1 Wählen Sie „CLOCK H“ (Stunden), sofern diese Option im Display noch nicht angezeigt wird.

KS-FX43R

KS-FX483R

KS-FX480R

KS-F383R

KS-F380R

2 Stellen Sie die Stunden ein.

3 Stellen Sie die Minuten ein.

1 Wählen Sie „CLOCK M“ (Minuten).

KS-FX43R

KS-FX483R

KS-FX480R

KS-F383R

KS-F380R

2 Stellen Sie die Minuten ein.

4 24- bzw. 12-Std.-Format einstellen.

1 Wählen Sie „24H/12H“.

KS-FX43R

KS-FX483R

KS-FX480R

KS-F383R

KS-F380R

2 Wählen Sie „24H“ oder „12H“.

5 Beeden Sie die Einstellung.

So zeigen Sie die aktuelle Uhrzeit an oder ändern den Anzeigenbetriebsart

DISP (Display) wiederholt drücken.

Jeder Druck auf diese Taste bewirkt, daß der Displaymodus und die Uhrzeit wechselweise auf dem Display angezeigt werden.

Hinweise:

• Siehe Seite 16 bzgl. des Änderns der Anzeige während des RDS-Betriebs.
• Während des Betriebs des CD-Wechslers (für KS-FX43R/KS-FX483R/KS-FX480R), siehe Seite 24.

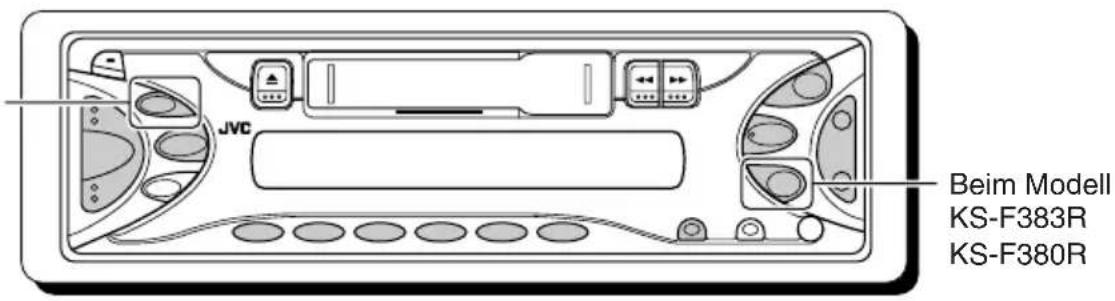

Beim Modell KS-FX43R KS-FX483R KS-FX480R

JVC Beim Modell KS-F383R KS-F380R

Radiohören

Um einen Sender einzustellen, können Sie entweder den automatischen Suchlauf verwenden, oder Sie können den Sender manuell einstellen.

Hinweis:

Falls eine Kassette im Kassettenfach eingelegt ist, kann nicht auf die Programmquelle Tuner umgeschaltet werden. Wenn Radioempfang gewünscht wird, darf keine Kassette eingelegt sein!

Automatisches Suchen eines Senders: Automatischer Suchlauf

1 Wählen Sie das Band (FM1 – 3, AM).

Das gewählte Frequenzband wird angezeigt.

FM1 ST 87.5 BEAT SOFT POP

Leuchtet auf, wenn eine UKW-Stereosendung mit ausreichender Signalstärke empfangen wird.

Hinweis:

Dieser Receiver verfügt über drei UKW-Frequenzbänder (FM1, FM2, FM3). Sie können ein beliebiges Frequenzband wählen, um sich eine UKW-Sendung anzuhören.

2 Beginnen Sie mit der Suche nach einem Sender.

Zum Suchen von Sendern mit höherer Frequenz KS-FX43R KS-FX483R KS-FX480R KS-F383R KS-F380R Zum Suchen von Sendern mit niedrigerer Frequenz

Wenn ein Sender empfangen wird, Stoppt die Suche.

Zum Anhalten der Suche bevor ein Sender empfangen wird, die gleiche Taste, die Sie für die Suche gedrückt haben, nochmals drücken.

Manuelles Suchen eines Senders: Manueller Suchlauf

1 Wählen Sie das Band (FM1 – 3, AM).

Hinweis:

Dieser Receiver verfügt über drei UKW-Frequenzbänder (FM1, FM2, FM3). Sie können ein beliebiges Frequenzband wählen, um sich eine UKW-Sendung anzuhören.

2 Drücken Sie die Taste ▶▶/ ▶◀◀ (beim Modell KS-FX43R/KS-FX483R/KS-FX480R) oder ▶▼ (beim Modell KS-F383R/KS-F380R) und halten Sie sie gedrückt, bis „M“ (manuell) im Display zu blinken beginnt.

KS-FX43R KS-FX483R KS-FX480R

KS-F383R KS-F380R

FM1 08:3 M BEAT SOFT POP

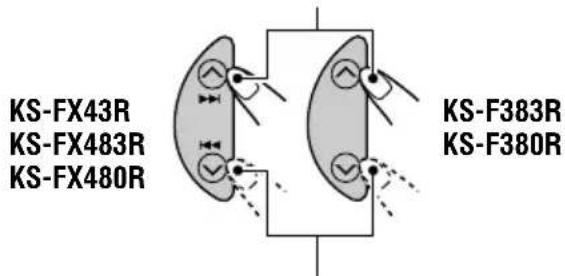

3 Stellen Sie den gewünschten Sender ein, während „M“ blinkt.

So stellen Sie Sender ein, die auf höheren Frequenzen liegen

KS-FX43R KS-FX483R KS-FX480R KS-F383R KS-F380R

So stellen Sie Sender ein, die auf niedrigeren Frequenzen liegen

• Wenn Sie die Taste loslassen, wird der manuelle Betrieb automatisch nach 5 Sekunden deaktiviert.
• Wenn Sie die Taste gedrückt halten, ändert sich die Frequenz (in 50 kHz Intervallen bei UKW und 9 kHz Intervallen bei MW/LW), bis Sie die Taste freigeben.

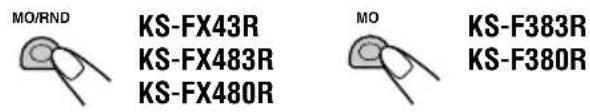

Schlechter Empfang einer UKW-Stereosendung:

Drücken Sie die Taste MO/RND (beim Modell KS-FX43R/KS-FX483R/KS-FX480R) oder MO (beim Modell KS-F383R/KS-F380R) während ein UKW-Stereosendung wiedergegeben wird.

- Wenn Sie diese Taste mehrfach hintereinander drücken, wird die Anzeige MO abwechselnd ein- und ausgeschaltet.

MO/RND KS-FX43R KS-FX483R KS-FX480R MO KS-F383R KS-F380R

FM1 MO 08.3 BEAT SOFT POP

Anzeige MO (Monophon)

Wenn die Anzeige MO im Display leuchtet, erfolgt die Wiedergabe monophon. Allerdings verbessert sich dadurch der Empfang.

Speichern der Sender

Sie können Rundfunksender auf zwei Arten abspeichern.

• Automatisches Vorabstimmen der UKW-Sender: SSM (Strong-station Sequential Memory = Sequentialspeicher für starke Sender)
• Manuelles Vorabstimmen Beim Modell UKW- und MW/LW-Sender

Automatische UKW-Vorabstimmung: SSM

Sie können 6 lokale UKW-Sender pro UKW-Empfangsbereich (FM1, FM2 und FM3) vorabstimmen.

1 Die gewünschte Empfangsbereichzahl (FM1 – 3), in der UKW-Sender gespeichert werden sollen, wählen.

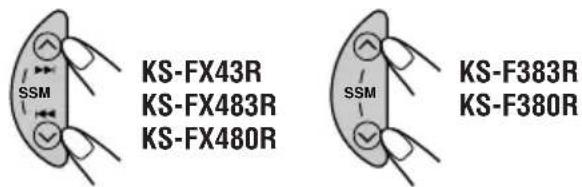

2 Drücken Sie beiden Tasten, und halten Sie sie länger als 2 Sekunden gedrüct.

KS-FX43R KS-FX483R KS-FX480R KS-F383R KS-F380R

FM1 .... 55M.... BEAT SOFT POP

„-SSM- -“ erscheint und erlischt bei Abschluß der automatischen Vorabstimmung wieder.

Die lokalen UKW-Sender mit den stärksten Signalen werden gesucht und automatisch in der Empfangsbereichszahl (FM1, FM2 oder FM3), die Sie gewählt haben, gespeichert. Diese vorabgestimmten Sender werden auf den Nummerntasten abgespeichert—Nr. 1 (niedrigste Frequenz) bis Nr. 6 (höchste Frequenz). Wenn die automatische Vorabstimmung abgeschlossen ist, wird der Sender der Taste 1 automatisch angewählt.

Manuelles Vorabstimmen

Sie können bis zu 6 Sender pro Empfangsbereich (FM1, FM2, FM3 und AM) von Hand vorabstimmen.

Beispiel: Speichern des UKW-Senders 88,3 MHz auf der numerischen Taste 1 des FM1-Empfangsbereichs.

1 Die gewünschte Empfangsbereichzahl (FM1 – 3, AM), in der Sender gespeichert werden sollen, wählen (in diesem Beispiel FM1).

2 Stellen Sie einen Sender ein (in diesem Beispiel wird die Frequenz 88,3 MHz verwendet).

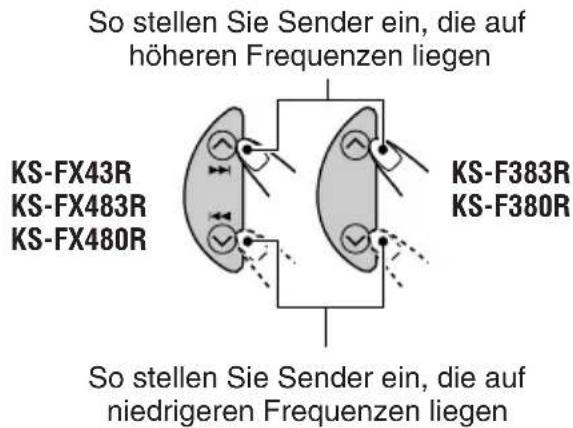

So stellen Sie Sender ein, die auf höheren Frequenzen liegen KS-FX43R KS-FX483R KS-FX480R KS-F383R KS-F380R So stellen Sie Sender ein, die auf niedrigeren Frequenzen liegen

FM1 00:3 BEAT SOFT POP

3 Drücken Sie die Ziffertaste (in diesem Beispiel 1), und halten Sie sie länger als 2 Sekunden gedrückt.

1 FM1 88.3 P 1 BEAT SOFT POP

„P1“ blinkt einige Sekunden lang.

4 Das obige Verfahren zum Speichern der anderen Sender auf andere numerische Tasten wiederholen.

Hinweise:

• Ein vorheriger vorabgestimmter Sender wird gelöscht, wenn ein neuer Sender auf der gleichen numerischen Taste abgespeichert wird.
• Vorabgestimmte Sender werden gelöscht, wenn die Stromversorgung des Speicherstromkreises unterbrochen wird (beispielsweise beim Wechseln der Batterie). In diesem Fall die Sender nochmals vorabstimmen.

Anwahl eines vorabgestimmten Senders

Sie können einfach einen vorabgestimmten Sender aufrufen.

Bedenken Sie, daß Sie zuerst Sender speichern müssen. Wenn Sie das noch nicht getan haben, siehe „Speichern der Sender“ auf Seiten 9 und 10.

1 Wählen Sie das Band (FM1 – 3, AM).

2 Die gewünschte Nummer (1 – 6) für den vorabgestimmten Sender wählen.

1 2 3 4 5 6 A

Betriebsmöglichkeiten mit der Funktion RDS

Das RDS (Radiodatensystem) ermöglicht es UKW-Sendern, zusammen mit den regulären Sendesignalen ein zusätzliches Signal zu übertragen. Beispielsweise können Sender ihren Sendernamen sowie Informationen über die aktuelle Sendung übermitteln, wie z. B. Sport oder Musik usw. Eine weitere Eigenschaft des RDS-Systems heißt „Enhanced Other Networks“. Wenn Sie die Enhanced Other Networks-Daten verwenden, die von einem Sender übertragen werden, können Sie einen anderen Sender eines anderen Netzes einstellen, der Ihr Lieblingsprogramm oder Verkehrsnachrichten überträgt, während Sie eine andere Sendung hören oder eine andere Signalquelle wiedergeben, wie beispielsweise eine Kassette.

Wenn das Gerät RDS-Daten empfängt, sind folgende Funktionen möglich:

• Automatisches Verfolgen derselben Sendung (Empfang mit Sendernetzerfassung)
- Es kann auf Bereitschaftsempfang von Verkehrsnachrichten (TA: Verkehrsnachrichten) oder Ihrer Lieblingssendung geschaltet werden
- Ein Sendungstyp (PTY: Sendungstyp) kann gesucht werden
- Sendungssuchlauf
- Einige weitere Funktionen sind möglich

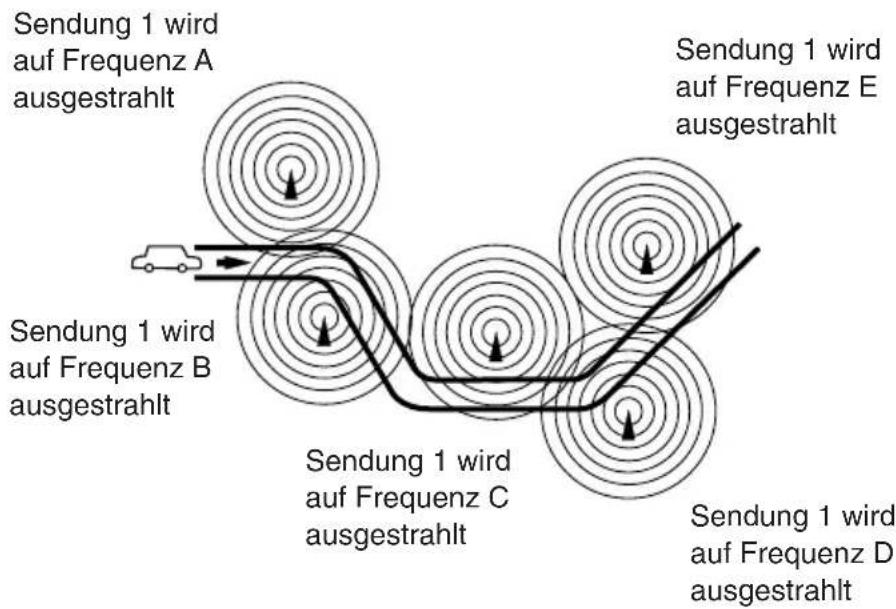

Automatisches Verfolgen derselben Sendung (Empfang mit Sendernetzerfassung)

Wenn Sie in einem Bereich fahren, in dem der UKW-Empfang schlecht ist, stellt der Tuner, der in dieses Gerät integriert ist, automatisch einen anderen RDS-Sender ein, der dieselbe Sendung mit stärkeren Signalen ausstrahlt. So können Sie dieselbe Sendung auf der gesamten Fahrtstrecke mit bestem Empfang hören. (Sehen Sie sich die Abbildung auf Seite 17). Es werden zwei Arten von RDS-Daten verwendet, damit der Empfang mit Sendernetzerfassung richtig funktioniert—PI (Sendungskenndaten) und AF (Alternativfrequenzdaten). Wenn diese Daten vom eingestellten RDS- Sender nicht richtig empfangen werden, ist ein Empfang mit Sendernetzerfassung nicht möglich.

Wenn Sie den Empfang mit Sendernetzerfassung verwenden wollen

Sie können die verschiedenen Modi des Alternativfrequenzempfangs auswählen, um weiterhin dasselbe Programm unter besten. Empfangsbedingungen zu hören. Werkseitig ist die Einstellung „AF“ aktiviert.

• AF: Die Sendernetzerfassung ist bei aktivierter Regionalisierung „ausgeschaltet“.
  Wenn die Eingangssignale des zurzeit eingestellten Senders zu schwach werden, wechselt bei dieser Einstellung das Gerät innerhalb desselben Netzes von diesem Sender zu einem anderen. (In dieser Betriebsart kann die Sendung von der aktuell empfangenen Sendung abweichen). Die Anzeige AF schaltet sich ein, nicht jedoch die Anzeige REG.

• AF REG: Die Sendernetzerfassung ist bei aktivierter Regionalisierung „eingeschaltet“.
  Wenn die Eingangssignale des zurzeit eingestellten Senders zu schwach werden, wechselt bei dieser Einstellung das Gerät innerhalb desselben Netzes von diesem Sender zu einem anderen, der dasselbe Programm ausstrahlt. Sowohl die Anzeige AF als auch die Anzeige REG schalten sich ein.

• OFF: Die Sendernetzerfassung ist deaktiviert.

Weder die Anzeige AF noch die Anzeige REG schaltet sich ein.

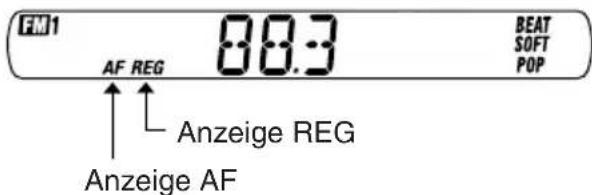

FM1 88.3 BEAT SOFT POP AF REG Anzeige REG Anzeige AF

1 Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird. (Informationen über PSM siehe Seite 22.)

2 Wählen Sie „AF-REG“ (Alternativfrequenz-/Regionalempfang) sofern nicht bereits im Display angezeigt wird.

KS-FX43R KS-FX483R KS-FX480R

KS-F383R KS-F380R

3 Wählen Sie den gewünschten Modus—, AF“, AF REG“ oder „OFF“.

4 Beenden Sie die Einstellung.

Verwenden des TA-Bereitschaftsempfang

Mit Hilfe des TA-Bereitschaftsempfang können Sie das Gerät vorübergehend von der aktuellen Signalquelle—anderer UKW-Sender, Kassette oder sonstige angeschlossene Komponente Verkehrsnachrichten (TA) umschalten (beim Modell KS-FX43R/KS-FX483R/KS-FX480R).

- Der TA-Bereitschaftsempfang funktioniert nicht, wenn Sie einen MW-/LW-Sender empfangen.

Drücken Sie die Taste TP/PTY, um den TA-Bereitschaftsempfang zu aktivieren.

KS-FX43R KS-FX483R KS-FX480R

KS-F383R KS-F380R

■Wenn FM als aktuelle Signalquelle ausgewählt ist, leuchtet die Anzeige TP entweder kontinuierlich oder blinkt.

• Wenn die Anzeige TP leuchtet, ist der TA-Bereitschaftsempfang aktiviert.
  Wenn ein Sender eine Verkehrsdurchsage überträgt, wird „TRAFFIC“ im Display angezeigt, und das Gerät stellt den Sender automatisch ein. Die Lautstärke wird auf den voreingestellten TA-Lautstärkepegel eingestellt (siehe Seite 16), und die Verkehrsdurchsage wird wiedergegeben.
• Wenn die Anzeige TP blinkt, ist der TA-Bereitschaftsempfang noch nicht aktiviert, da der empfangene Sender keine Signale überträgt, die für den TA-Bereitschaftsempfang verwendet werden. Um den TA-Bereitschaftsempfang zu aktivieren, müssen Sie einen anderen Sender einstellen, der diese Signale überträgt.
  Drücken Sie ▲▶▶1 / ◀◀◀ ▼ (beim Modell KS-FX43R/KS-FX483R/KS-FX480R) oder ▲/√(beim Modell KS-F383R/KS-F380R) um einen solchen Sender zu suchen.
  Wenn ein Sender eingestellt ist, der diese Signale bereitstellt, blinkt die Anzeige TP nicht mehr, sondern leuchtet kontinuierlich. Jetzt ist der TA-Bereitschaftsempfang aktiviert.

■Wenn zurzeit eine andere Signalquelle als FM ausgewählt ist, leuchtet die Anzeige TP.

Wenn ein Sender eine Verkehrsdurchsage überträgt, wird „TRAFFIC“ im Display angezeigt, und das Gerät wechselt automatisch die Signalquelle und stellt den Sender ein.

Wenn Sie den TA-Bereitschaftsempfang deaktivieren möchten, drücken Sie die Taste TP/PTY erneut.

Verwenden des PTY-Bereitschaftsempfang

Mit Hilfe des PTY-Bereitschaftsempfang können Sie das Gerät vorübergehend von der aktuellen Signalquelle—anderer UKW-Sender, Kassette oder sonstige angeschlossene Komponente auf Lieblingssendung (PTY: Sendungstyp) umschalten (beim Modell KS-FX43R/KS-FX483R/KS-FX480R).

- Der PTY-Bereitschaftsempfang funktioniert nicht, wenn Sie einen MW-/LW-Sender empfangen.

Sie können Ihr Lieblingsprogramm für den PTY-Bereitschaftsempfang auswählen. Werksseitig ist der PTY-Bereitschaftsempfang deaktiviert. („OFF“ ist für den PTY-Bereitschaftsempfang ausgewählt).

1 Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird. (Informationen über PSM siehe Seite 22).

2 Wählen Sie „PTY STBY“ (PTY-Bereitschaftsbetrieb), sofern nicht bereits im Display angezeigt wird.

KS-FX43R KS-FX483R KS-FX480R

KS-F383R KS-F380R

3 Wählen Sie einen der neunundzwanzig PTY-Codes. (Siehe Seite 17).

Der gewählte Codename wird im Display angezeigt und im Speicher gesichert.

4 Beenden Sie die Einstellung.

■Wenn FM als aktuelle Signalquelle ausgewählt ist, leuchtet die Anzeige PTY entweder kontinuierlich oder blinkt.

• Wenn die Anzeige PTY leuchtet, ist der PTY-Bereitschaftsempfang aktiviert.
  Wenn ein Sender das ausgewählte PTY-Programm überträgt, stellt das Gerät den Sender automatisch ein.
• Wenn die Anzeige PTY blinkt, ist der PTY-Bereitschaftsempfang noch nicht aktiviert, da der empfangene Sender keine Signale überträgt, die für den PTY-Bereitschaftsempfang verwendet werden. Um den PTY-Bereitschaftsempfang zu aktivieren, müssen Sie einen anderen Sender einstellen, der diese Signale überträgt.
  Drücken Sie ▲▶▶/◀◀▼ (beim Modell
  KS-FX43R/KS-FX483R/KS-FX480R) oder
  ^/ (beim Modell KS-F383R/KS-F380R)
  um einen solchen Sender zu suchen.
  Wenn ein Sender eingestellt ist, der diese Signale bereitstellt, blinkt die Anzeige PTY nicht mehr, sondern leuchtet kontinuierlich.
  Jetzt ist der PTY-Bereitschaftsempfang aktiviert.

■Wenn zurzeit eine andere Signalquelle als FM ausgewählt ist, leuchtet die Anzeige PTY. Wenn ein Sender das ausgewählte PTY-Programm überträgt, wechselt das Gerät automatisch die Signalquelle und stellt den Sender ein.

Wenn Sie den PTY-Bereitschaftsmodus deaktivieren möchten, wählen Sie in der linken Spalte in Schritt 3 die Einstellung „OFF“ aus. Die Anzeige PTY erlischt.

Suchen Ihrer Lieblingssendung

Sie können einen beliebigen PTY-Code suchen. Darüber hinaus können Sie unter den Zifferntasten 6 Lieblingsprogrammtypen speichern.

Bei Auslieferung ab Werk sind die folgenden 6 Sendungstypen unter den Ziffertasten (1 bis 6) gespeichert.

Wie Sie Ihre Lieblingssendungstypen speichern können, Weiter unten finden Sie Informationen.

Hinweise zu Suche Ihres Lieblingssendung, finden Sie siehe Seite 15.

1	2	3
POP M	ROCK M EASY M
4	5	6
CLASSICS	AFFAIRS	VARIED

So speichern Sie Ihre Lieblingssendungstypen

1 Drücken Sie die Taste TP/PTY, und halten Sie sie länger als 2 Sekunden gedrückt, während Sie einen UKW-Sender hören.

KS-FX43R

KS-FX483R

KS-FX480R

KS-F383R

KS-F380R

FM1

POP

M

BEAT SOFT POP

Der zuletzt gewählte PTY-Code wird angezeigt.

2 Wählen Sie einen der neunundzwanzig PTY-Codes. (Siehe Seite 17.)

Der gewählte Codename wird im Display angezeigt.

3 Drücken Sie die Ziffertaste und halten länger als 2 Sekunden gedrückt, um den gewählten PTY-Code unter der gewünschten Speichertaste zu speichern.

1 2 3 4 5 6

„MEMORY“ und der ausgewählte Code werden abwechselnd im Display angezeigt.

4 Drücken Sie die Taste TP/PTY, und halten Sie sie länger als 2 Sekunden gedrückt, um diese Modus zu verlassen.

KS-FX43R

KS-FX483R

KS-FX480R

KS-F383R

KS-F380R

So suchen Sie Ihren Lieblingssendungstyp

1 Drücken Sie die Taste TP/PTY, und halten Sie sie länger als 2 Sekunden gedrückt, während Sie einen UKW-Sender hören.

KS-FX43R KS-FX483R KS-FX480R

KS-F383R KS-F380R

FM1 POP M BEAT SOFT POP

Der zuletzt gewählte PTY-Code wird angezeigt.

2 Auswählen eines Ihrer Lieblingsprogrammtypen

1 2 3 4 5 6

oder

Auswählen eines der neunundzwanzig PTY-Codes

FM1 ROCK M BEAT SOFT POP

Beispiel: Wenn Sie „ROCK M“ auswählen

3 Drücken Sie die Taste ▲▶▶/|◀◀∨ (beim Modell KS-FX43R/KS-FX483R/KS-FX480R) oder ∧(beim Modell KS-F383R/KS-F380R) um die PTY-Suche nach Ihrem Lieblingsprogramm zu starten.

KS-FX43R KS-FX483R KS-FX480R

KS-F383R KS-F380R

• Wenn ein Sender eine Sendung mit dem PTY-Code ausstrahlt, den Sie gewählt haben, wird dieser Sender eingestellt.
• Wenn kein Sender eine Sendung mit dem PTY-Code ausstrahlt, den Sie gewählt haben, wird der aktuell eingestellte Sender weiterhin wiedergegeben.

Hinweis:

In einigen Gebieten funktioniert die PTY-Suche möglicherweise nicht richtig.

Weitere praktische RDS Funktionen und Einstellungsmöglichkeiten

Automatische Auswahl des Senders bei Verwenden der Ziffertasten

Wenn Sie die Ziffertaste drücken, wird im allgemeinen der unter dieser Taste gespeicherte Sender eingestellt.

Wenn es sich bei diesem gespeicherten Sender um einen RDS-Sender handelt, geschieht jedoch etwas anderes. Sollten die Signale des gespeicherten Senders für einen guten Empfang nicht ausreichen, sucht das Gerät mit Hilfe der AF-Daten einen anderen Sender, der dieselbe Sendung wie der ursprünglich ausgewählte Sender ausstrahlt. (Sendungssuchlauf)

- Es dauert eine gewisse Zeit, bis das Gerät einen anderen Sender mit Hilfe des Sendersuchlaufs eingestellt hat.

Führen Sie das nachstehend beschriebene Verfahren durch, um den Sendungssuchlauf zu aktivieren.

1 Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird. (Siehe Seite 22.)
2 Drücken Sie die Taste ▲▶▶/▶◀◀ √ (beim Modell KS-FX43R/KS-FX483R/KS-FX480R) oder ▲/▼ beim Modell KS-F383R/KS-F380R) um die Funktion „P(Sendung)-SEARCH“ auszuwählen.
3 Drücken Sie die Taste +, um „ON“ auszuwählen. Der Sendungssuchlauf ist jetzt aktiviert.
4 Drücken Sie die Taste SEL (Auswahl), um die Einstellung abzuschließen.

Um den Sendungssuchlauf zu deaktivieren, wiederholen Sie dasselbe Verfahren, und wählen Sie in Schritt 3 die Einstellung „OFF“ aus, indem Sie die Taste – drücken.

Ändern der Anzeige bei der Wiedergabe eines UKW-Senders

Während Sie einen UKW-RDS-Sender hören, können Sie die Erstanzeige im Display so ändern, daß der Sendername (PS NAME), die Sendefrequenz (FREQ) oder Uhrzeit (CLOCK) anzeigt wird.

1 Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird. (Siehe Seite 22).
2 Drücken Sie die Taste ▲▶▶/ I◀◀ ▼ (beim Modell KS-FX43R/KS-FX483R/KS-FX480R) oder ▲( ▼ beim Modell KS-F383R/KS-F380R) um die Funktion „DISPMODE“ (anzeigemodus) auszuwählen.
3 Drücken Sie die Taste + oder –, um die gewünschte Anzeige („PS NAME“, „FREQ“ oder „CLOCK“) einzustellen.
4 Drücken Sie die Taste SEL (Auswahl), um die Einstellung abzuschließen.

Hinweis:

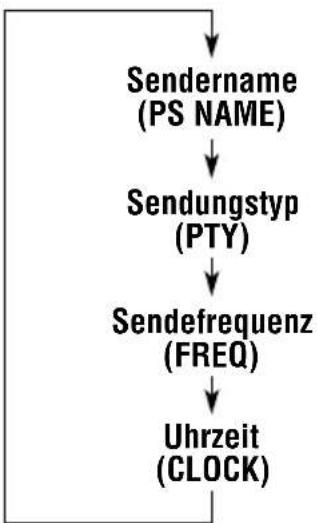

Wenn Sie die Taste DISP (Display) drücken, können Sie das Display auch ändern, während Sie einen UKW-RDS-Sender hören.

Wenn Sie diese Taste mehrfach hintereinander drücken, werden folgende Informationen im Display angezeigt:

- Nach ein paar Sekunden schaltet das Display auf die vorherige Anzeige zurück.

Einstellen des Lautstärkepegels für Verkehrsnachrichten

Sie können den Lautstärkepegel für den Bereitschaftsempfang von Verkehrsnachrichten speichern. Wenn Verkehrsnachrichten gesendet werden, werden sie automatisch in der gespeicherten Lautstärke wiedergegeben.

1 Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird. (Siehe Seite 22).
2 Drücken Sie die Taste ▲▶▶/|◀◀▼ (beim Modell KS-FX43R/KS-FX483R/KS-FX480R) oder ▲(▼ beim Modell KS-F383R/KS-F380R) um die Funktion „TA VOL“ (Lautstärke) auszuwählen.
3 Drücken Sie die Taste + oder –, um die gewünschte Lautstärke einzustellen. Sie können die Lautstärke zwischen „VOL 00“ bis „VOL 50“ einstellen.
4 Drücken Sie die Taste SEL (Auswahl), um die Einstellung abzuschließen.

Automatische Uhreinstellung

Bei Auslieferung ab Werk ist die Uhr, die in dieses Gerät integriert ist, so eingestellt, daß sie die Uhrzeit automatisch unter Verwendung der im RDS-Signal enthaltenen Uhrzeitdaten korrigiert.

Wenn Sie die automatische Uhreinstellung nicht wünschen, befolgen Sie das nachstehende Verfahren.

1 Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird. (Siehe Seite 22).
2 Drücken Sie die Taste ▲▶▶/◀◀▼ (beim Modell KS-FX43R/KS-FX483R/KS-FX480R) oder ▲(▼ beim Modell KS-F383R/KS-F380R) um die Funktion „AUTO ADJ“ (einstellung) auszuwählen.
3 Drücken Sie die Taste –, um „OFF“ auszuwählen. Die automatische Uhreinstellung ist jetzt deaktiviert.
4 Drücken Sie die Taste SEL (Auswahl), um die Einstellung abzuschließen.

Wenn Sie die Uhreinstellung erneut aktivieren möchten, wiederholen Sie dasselbe Verfahren, und wählen Sie in Schritt 3 „ON“, indem Sie die Taste + drücken.

Hinweis:

Derselbe Sender muß mindestens 2 Minuten lang eingestellt bleiben, nachdem „AUTO ADJ“ auf „ON“ gesetzt wurde. Anderenfalls kann die Uhrzeit nicht eingestellt werden. (Das Gerät benötigt etwa 2 Minuten, um die CT-Daten im RDS-Signal zu erfassen).

PTY-Codes

NEWS: NachrichtenAFFAIRS: Nachrichtenmagazin/Aktuelle ThemenINFO: Ratgeber aller ArtSPORT: SportEDUCATE: BildungsprogrammeDRAMA: HörspielCULTURE: Kulturereignisse (regional/ überregional)SCIENCE: Wissenschaft und TechnikVARIED: Gemischte Programme(Komödien, Feiern usw.)POP M: PopmusikROCK M: RockmusikEASY M: Leichte UnterhaltungsmusikLIGHT M: Leichte MusikCLASSICS: Klassische MusikOTHER M: Sonstige MusikWEATHER: WettermeldungenFINANCE: Finanz-Themen,Wirtschaftsmeldungen usw.

CHILDREN: KindersendungenSOCIAL: Soziale ThemenRELIGION: Sendungen mit religiösen,philosophischen Themen,Gottesdienste usw.PHONE IN: Hörermeinungen(Telefonumfragen, Befragungen usw.)TRAVEL: Reiseimagazine,Reiseberichte,Reiseangebote usw.LEISURE: Sendungen fürFreizeitgestaltung undHobbies (Garten, Kochen,Angeln usw.)JAZZ: JazzmusikCOUNTRY: CountrymusikNATION M: Unterhaltungsprogramme in einer FremdspracheOLDIES: SchlageroldiesFOLK M: VolksmusikDOCUMENT: Dokumentationen und Themenmagazine

Dieselbe Sendung kann auf verschiedenen Frequenzen empfangen werden.

JVC

Hören einer Kassette

Sie können Kassetten des Typs I (normal) wiedergeben.

1 Das Gerät einschalten.

Hinweis zum Ein-Tastendruck-Betrieb:

Sollte sich eine Kassette im Kassettenfach befinden, wird die Wiedergabe automatisch gestartet. Es wird allerdings empfohlen, die Kassette aus dem Kassettenfach herauszunehmen, wenn Sie die Stromversorgung oder die Zündung ausschalten. Anderenfalls werden möglicherweise der Tonkopf und die Kassette beschädigt.

2 Legen Sie eine Kassette in das Kassettenfach ein.

Wird das Ende einer Kassettenseite während des Abspielens erreicht, beginnt automatisch das Abspielen der anderen Kassettenseite (Autoreverse).

3 Die Kassettenabspielrichtung wählen.

Beide Tasten gleichzeitig drücken. Hierbei wird jeweils auf die entgegengesetzte Abspielrichtung gewechselt —vorwärts (Joder... rückwärts (JAPE

Zum Beenden des Abspielens und Auswerfen der Kassette

Sie die Taste ▲drücken.

Die Wiedergabe der Kassette wird gestoppt, und die Kassette wird automatisch aus dem Kassettenfach ausgeworfen. Als Signalquelle wird die zuvor eingestellte Signalquelle ausgewählt.

• S ie können die Signalquelle nicht ändern, solange sich die Kassette im Kassettenfach befindet.
  Zum Ändern der Signalquelle muss zuvor die Kassette ausgeworfen werden.
• Sie können die Kassette auch bei ausgeschaltetem Gerät auswerfen, indem Sie die Taste ▲ drücken.

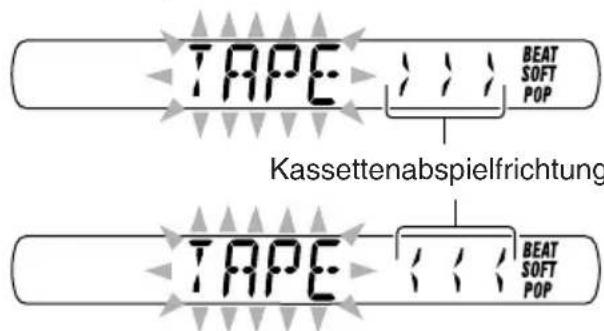

So spulen Sie eine Kassette schnell vor oder zurück

Drücken Sie die Taste ▶▶ oder ◀◀.

Die Kassette wird in der jeweiligen Pfeilrichtung (▶▶ oder ◀◀).

TAPE Kassettenabspielfrichtung TAPE BEAT SOFT POP

Wenn Sie die Wiedergabe fortsetzen

möchten, drücken Sie leicht auf die andere Taste, die nicht gedrückt ist (◀◀ oder ▶▶).

Klang-Einstellschritte

Sie können das Klangbild wie gewünscht einstellen.

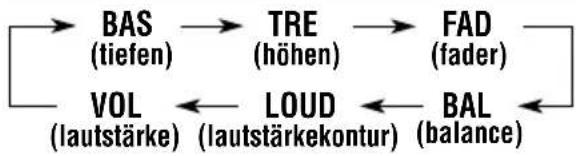

1 Die einzustellende Position wählen.

Wenn Sie diese Taste mehrfach hintereinander drücken, ändern sich die einstellbaren Funktionen wie folgt:

Beim Modell KS-FX43R/KS-FX483R/KS-FX480R:

Beim Modell KS-F383R/KS-F380R:

Anzeige Zutun: Bereich
BAS Einstellen –06 (min.)der Tiefen. |	+06 (max.)
TRE Einstellen der –06 (min.)Höhen. |	+06 (max.)
FAD* Einstellen desvorderen undhinterenLautsprecherausgleichs.	R06 (Nur hinten)|F06 (Nur vorne)
BAL Einstellen deslinken undrechtenLautsprecherausgleichs.	L06 (Nur links)|R06 (Nur rechts)
LOUD** Tiefe und hoheFrequenzenwerden betont,um bei niedrigerLaustärkepegelsein ausgeglicheneres Klangbildzu erzielen.	LOUD ON|LOUD OFF
VOL Einstellen der 00 (min.)Lautstärke. |	50 (max.)

* Wenn Sie eine Anlage mit zwei Lautsprechern verwenden, setzen Sie den Ausblender auf „00“.
** Für KS-FX43R/KS-FX483R/KS-FX480R. Für den KS-F383R/KS-F380R, drücken Sie die Taste LOUD, um die Lautstärkekontur ein- oder auszuschalten.

2 Lautstärkekontur einstellen.

Lautstärke erhöhen oder Lautstärkekontur einschalten

Lautstärke reduzieren oder Lautstärkekontur ausschalten

TRE +06 BEAT SOFT POP

Beispiel: „TRE“ (Höhen) wird eingestellt

So schalten Sie die Lautstärkekontur ein oder aus

(Für KS-F383R/KS-F380R)

Jeder Druck auf die Taste LOUD schaltet die Lautstärkekontur wechselweise ein und aus.

3 Wiederholen Sie Schritt 1 und 2, um weitere Optionen zu ändern.

Hinweis:

Normalerweise dient der Tasten +/- zur Lautstärleregelung. Sie müssen daher nicht „VOL“ wählen, um die Lautstärke einzustellen.

Auswählen der voreingestellten Klangmodus

Sie können eine voreingestellte Klangeinstellung, die zum jeweiligen Musikgenre paßt, wählen.

Wählen Sie den gewünschen Klangmodus.

Wenn Sie diese Taste mehrfach hintereinander drücken, ändert sich der Klangmodus wie folgt:

Anzeige Für:		Voreingestellte Werte
		BAS	TRE LOUD
SCM OFF (lineares 00 00 OFF Signal)
BEAT Rock- oder +02 00 ON Disko-Musik
SOFT Ruhige +01 Hintergrundsmusik		-03	OFF
POP	Leichte Musik +04		+01	OFF

Hinweise:

• Sie können die vorgegebenen Klangbetriebsarten nach Ihren Wünschen ändern und im Speicher sichern.
  Siehe „Speichern Ihrer eigenen Klangeinstellungen“ weiter unten bzgl. weiterer Informationen.
• Siehe Seite 19 wird beschrieben, wie Sie die Baß- und Höhenverstärkung anpassen oder die Lautstärkekontur-Funktion ein- oder ausschalten können.

Speichern Ihrer eigenen Klangeinstellungen

Sie können die Klangbetriebsarten (BEAT, SOFT, POP) nach eigenem Geschmack anpassen und diese Einstellungen im Speicher sichern.

- Es besteht ein Zeitlimit für die Ausführung der folgenden Schritte. Wenn die Einstellung abgebrochen wird, bevor Sie sie fertiggestellt haben, beginnen Sie erneut mit Schritt 1.

1 Rufen Sie die Klangbetriebsart, die Sie einstellen möchten, auf.

- Weitere Einzelheiten finden Sie in der linken Spalte.

2 Nehmen Sie die Einstellungen vor.

- Siehe Seite 19, „Klang-Einstellschritte“.

3 Wiederholen Sie Schritt 2, um weitere Optionen zu ändern

4 Die Taste SCM drücken und gedrückt halten, bis die Klangbetriebsart, die Sie in Schritt 1 ausgewählt haben, im Display blinkt.

Die Anpassungen, die Sie für die gewählte Klangbetriebsart vorgenommen haben, werden im Speicher gesichert.

5 Wiederholen Sie dasselbe Verfahren, um andere Klangmodi zu speichern.

Sollen die Klangbetriebsarten auf die Werkseinstellungen zurückgesetzt werden, das gleiche Verfahren wiederholen und die voreingestellten Werte aus der Tabelle auf der linken Seiten erneut zuweisen.

Telefonstummschaltung auswählen

Dieser Modus wird verwendet, wenn ein Funktelefon angeschlossen ist. Wählen Sie in Abhängigkeit vom verwendeten Telefonsystem entweder die Einstellung „MUTING 1“ oder „MUTING 2“.

Werkseitig wurde dieser Modus deaktiviert.

1 Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird. (Siehe Seite 22).

2 Valitse „TEL“ (Telefonstummschaltung).

3 Wählen Sie den gewünschten Betriebsart—„MUTING 1“, „MUTING 2“ oder „OFF“.

- MUTING 1: Wählen Sie diese Einstellung, wenn damit die Lautstärke des Gerät stummgeschaltet werden kann.

- MUTING 2: Wählen Sie diese Einstellung, wenn damit die Lautstärke des Gerät stummgeschaltet werden kann.

• OFF: Die Telefonstummschaltung wird deaktiviert.

4 Beenden Sie die Einstellung.

Display-Auswahl für den CD-Wechsler

Nur für KS-FX43R/KS-FX483R/KS-FX480R.

Sie können die Erstanzeige im Display entweder in CD-Nummer oder verstrichene Spielzeit ändern, während eine CD vom CD-Wechsler wiedergegeben wird.

Werkseitig wird die Einstellung „DISC“ ausgewählt.

1 Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird. (Siehe Seite 22).

2 Wählen Sie „CH DISP“ (Wechsler-Display).

3 Wählen Sie den gewünschten Betriebsart—„DISC“ oder „TIME“.

• DISC: Zeigt die Disc- und Titelnummer an.

• TIME: Zeigt die verstrichene Spielzeit und die Titelnummer an.

4 Beenden Sie die Einstellung.

Präferenzeinstellungsmodus (PSM) punkt

- Schauen Sie auf den entsprechenden Seiten, die in der Tabelle angegeben sind, bzgl. näherer Informationen über den Betrieb aller PSM-Punkte nach.

12 Wählen...Halten...KS-FX43R/ KS-FX483R/KS-FX480R KS-F380R		3Einstellen...		Einstellungab Werk	SieheSeite
		-	+
CLOCK H Stundeneinstellung			VorZurück	0:00 6
CLOCK M Minuteneinstellung		Zurück Vor
24H/12H 24/12-Std. Einstellung		12H	24H	24H	6
AUTO ADJ Automatische Uhrzeiteinstellung		OFF 16ON	ON
DISPMODE Anzeigemodus		CLOCK ↔ PS NAME↑→ FREQ ←↑		PS NAME	16
CH DISP* Wechsler-Display		TIME	DISC	DISC	21
AF-REG Alternativfrequenz-/Regionalempfang		AF ↔ AF REG↑→ OFF ←↑		AF	11
PTY STBY PTY-Bereitschaftsbetrieb		OFF → 29 programmsparten(siehe seite 17)		OFF	13
TAVOL Verkehrsfunkmeldungs- Lautstärke		VOL 00 – VOL 50		VOL 20	16
P-SEARCH Sendungssuchlauf		OFF	ON	OFF	15
TEL Telefonstummschaltung		MUTING 1 ↔ MUTING 2↑→ OFF ←↑		OFF	21

• Drücken Sie die Taste SEL (Auswahl), um die Einstellung abzuschließen.
  * Nur für KS-FX43R/KS-FX483R/KS-FX480R.

Abnehmen der Schalttafel

Sie können die Schalttafel abnehmen, wenn Sie das Fahrzeug verlassen.

Wenn Sie die Schalttafel abnehmen oder wieder einsetzen, achten Sie darauf, daß Sie die Anschlüsse auf der Rückseite der Schalttafel und am Schalttafelhalter nicht beschädigen.

Abnehmen der Schalttafel

Bevor Sie die Schalttafel abnehmen, schalten Sie unbedingt die Stromversorgung aus.

1 Entriegeln Sie die Schalttafel.

2 Das Schalttafel anheben und abnehmen.

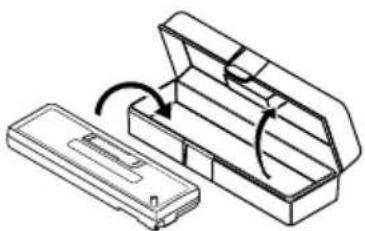

3 Legen Sie die abgenommene Schalttafel in das mitgelieferte Etui.

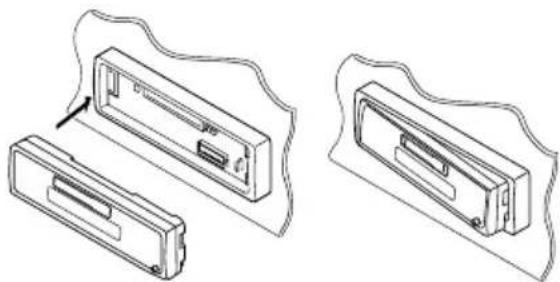

Anbringen der Schalttafel

1 Führen Sie die linke Seite der Schalttafel in die Nut des Schalttafelhalters ein.

2 Drücken Sie auf die rechte Seite der Schalttafel, damit sie im Schalttafelhalter einrastet.

Hinweis zum Reinigen der Anschlüsse:

Wenn Sie die Schalttafel häufig abnehmen, kann sich der Zustand der Anschlüsse verschlechtern. Um diese Möglichkeit zu minimieren, wischen Sie die Anschlüsse in regelmäßigen Abständen mit einem Wattestäbchen oder einem Tuch ab, die zuvor mit Alkohol angefeuchtet wurden. Achten Sie darauf, daß Sie die Anschlüsse nicht beschädigen.

Dieses Kapitel betrifft ausschliesslich Modell KS-FX43R/KS-FX483R/KS-FX480R.

Wir empfehlen Ihnen, einen CD-Wechsler der Serie CH-X zusammen mit diesem Gerät zu verwenden (außer MP3-kompatiblen CD-Wechsler von JVC).

Wenn Sie einen anderen automatischen CD-Wechsler besitzen, fragen Sie JVC-Fachhändler für Autostereoanlagen, wie die Anschlüsse durchgeführt werden müssen.

- Handelt es sich bei Ihrem CD-Wechsler um einen CD-Wechsler der Modellreihe KD-MK, benötigen Sie ein Kabel (KS-U15K) zum Anschließen an dieses Gerät.

Vor dem Betreiben Ihres CD-Wechsler:

• Siehe auch die Anleitung, die Ihrem CD-Wechsler beiliegt.
• Sind keine CDs im Magazin des CD-Wechsler oder sind die CDs mit der Oberseite nach unten eingelegt, erscheint „NO CD“ wird im Display angezeigt. In diesem Fall das Magazin herausnehmen und die CDs richtig einlegen.
• Wenn kein Magazin in den CD-Wechsler eingelegt ist, wird „NO MAG“ im Display angezeigt. Sollte diese Meldung erscheinen, legen Sie das Magazin in den CD-Wechsler ein.
• Erscheint „RESET 1“ – „RESET 8“ (zurücksetzen 1 – 8) wird im Display angezeigt, stimmt etwas nicht mit der Verbindung zwischen dem Gerät und dem CD-Wechsler. In diesem Fall die Verbindung überprüfen und das (die) Kabel ggf. fest anschließen. Dann die Rücksetztaste des CD-Wechsler drücken.

Abspielen der CDs

Den CD-Wechsler wählen (CD-CH).

Die Wiedergabe beginnt mit dem ersten Titel der ersten CD. Sämtliche Titel aller CDs werden wiedergegeben.

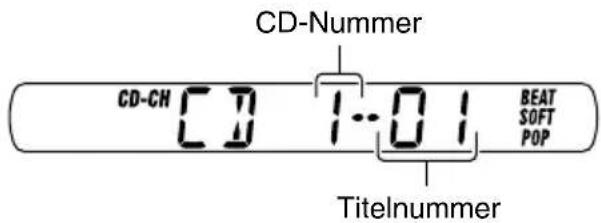

CD-Nummer CD-CH CD 1..01 BEAT SOFT POP Titelnummer

Hinweis zum Ein-Tastendruck-Betrieb:

Wenn Sie CD-CH drücken, wird das Gerät automatisch eingeschaltet. Sie brauchen dafür nicht ⏻/I/ATT zu drücken.

So zeigen Sie die verstrichene Wiedergabezeit an

DISP (Display) wiederholt drücken. Wenn Sie diese Taste merhrfach hintereinander drücken, andert sich die Anzeigenbetriebsart wie folgt:

Zum schnellen Vor- oder Rücklauf des Titels

Drücken Sie die Taste ▲▶▶, für einen schnellen Vorlauf des Titels und halten, während eine CD abgespielt wird.

Drücken Sie die Taste ◀◀◀ √, für einen Rücklauf des Titels und halten, während eine CD abgespielt wird.

So springen Sie zu den nächsten oder vorherigen Titels

Drücken Sie kurz ▲▶▶I während eine CD wiedergegeben wird, um an den Anfang des nächsten Titels zu springen.

Wenn Sie diese Taste mehrfach hintereinander drücken, wird der Anfang des jeweils nächsten Titels gesucht und wiedergegeben.

Drücken Sie kurz ◀◀◀ ▼ während eine CD wiedergegeben wird, um an den Anfang des aktuellen Titels zu springen.

Wenn Sie diese Taste mehrfach hintereinander drücken, wird der Anfang des jeweils vorherigen Titels gesucht und wiedergegeben.

Zum direkten Anwählen einer bestimmten CD

Die Ziffertaste der jeweiligen CD-Nummer drücken, um diese abzuspielen (während der CD-Wechsler-Wiedergabe).

791012118 1 2 3 4 5 6

• Zum Wählen einer CD-Nummer von 1 – 6: Drücken Sie kurz 1 (7) – 6 (12).
• Zum Wählen einer CD-Nummer von 7 – 12: Drücken Sie 1 (7) – 6 (12), und halten Sie sie länger als 1 Sekunde gedrückt.

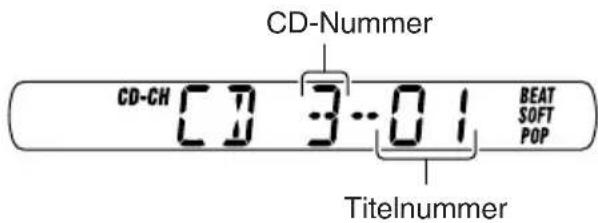

CD-Nummer CD-CH CD 301 BEAT SOFT POP Titelnummer

Beispiel: Wird die CD-Nummer 3 gewählt.

Wählen der CD Abspielbetriebsarten

So geben Sie Titel in zufälliger Reihenfolge wieder (Wiedergabe in zufälliger Reihenfolge)

Wenn Sie diese Taste mehrfach hintereinander drücken, ändern sich die Funktionen für die Wiedergabe in zufälliger Reihenfolge wie folgt:

Modus	RND-Anzeige	Zufallswiedergabe
RND1(Zufall 1) CD	Leuchtet Alle Titels der aktuellen, dann die	Alle Titels der aktuellenTitel dernächsten CD usw.
RND2 Blinkt Alle Titels(Zufall 2) Magazin.		aller CDs im

Dieses Gerät erfordert nur wenig Wartung und Pflege. Sie können jedoch die Lebensdauer des Geräts verlängern, wenn Sie die nachfolgenden Anweisungen befolgen.

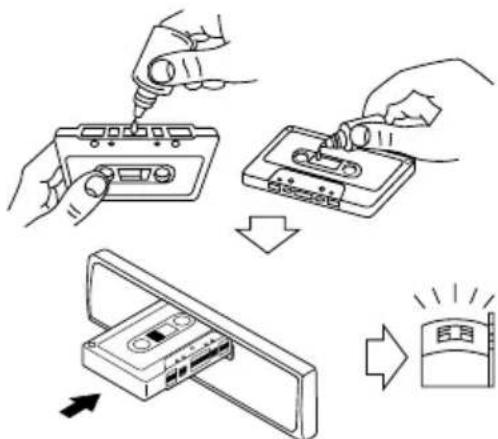

Zum Reinigen der Tonkopfe

• Die Tonkopfe alle 10 Betriebsstunden mit einer Tonkopf-Reinigungskassette (im Fachhandel erhältlich) reinigen.

Wenn die Tonkopfe verschmutzen, merken Sie das an folgenden Symptomen:

- Dumpfer Klang.

– Tonpegel sinkt.

- Tonaussetzer.

- Keine schmutzigen oder verstaubten Kassetten abspielen.

• Die hochpolierten Tonkopfe nicht mit metallischen oder magnetischen Werkzeugen berühren.

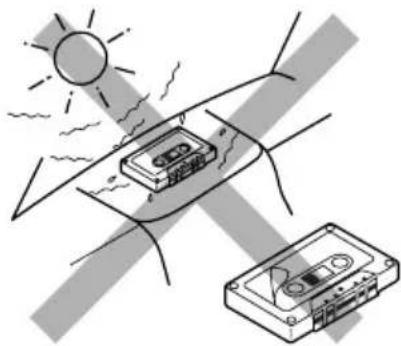

Zum Sauberhalten der Kassetten

• Die Kassetten immer in ihren Hüllen aufbewahren.

• Die Kassetten nicht an folgenden Orten aufbewahren:

• Im direkten Sonnenlicht
• Bei hoher Luftfeuchtigkeit
• Bei extrem hohen Temperaturen

VORSICHT:

• Kassetten mit abblätternden Etiketten nicht abspielen, da sie das Gerät beschädigen können.
• Das Kassettenband straffen, um Durchhang zu entfernen, da sich loses Band im Mechanismus verheddern kann.
• Kassetten nicht nach dem Gebrauch im Kassettenfach lassen, da andernfalls die Bandstraffung nachläßt.

Was wie ein Problem aussieht, muß nicht immer eines sein. Die folgenden Punkte vor einem Anruf bei einer Kundendienststelle überprüfen.

Symptome		Ursachen	Abhilfen
Allgemeines	Die Tonwiedergabe ist manchmal unterbrochen.	Anschlüsse sind falsch.	Die Kabel und Anschlüsse überprüfen.
	Die Lautsprecher geben keinen Ton wieder.	Die Lautstärke ist auf den kleinsten Pegel eingestellt.	Auf optimales Niveau einstellen.
		Anschlüsse sind falsch.	Die Kabel und Anschlüsse überprüfen.
	Dieses Gerät arbeitet überhaupt nicht.	Der eingebaute Mikro-Computer funktioniert aufgrund von Lärm usw. nicht richtig.	Die Tasten SEL (Auswahl) und ☐/I/ATT (Bereitschaft/Netz/Dämpfer) länger als 2 Sekunden gleichzeitig gedrückt halten, um das Gerät zurückzusetzen. (Die Einstellung der Uhr und die gespeicherten Sender werden gelöscht). (Siehe Seite 2).
FM/AM	Automatisches Zurückstellen des SSM (Sequentialspeicher für starke Sender) funktioniert nicht.	Signale sind zu schwach.	Die Sender von Hand speichern.
	Störgeräusche beim Radiohören.	Die Antenne ist nicht fest angeschlossen.	Die Antenne fest anschließen.
Bandwiedergabe	Kassette kann nicht eingelegt werden.	Sie haben die Kassette falsch herum eingelegt.	Die Kassette mit dem freiliegenden Tonband nach rechts einlegen.
	Kassetten werden heiß.	Das ist keine Fehlfunktion.	——
	Die Tonwiedergabe der Kassette ist sehr niedrig und die Tonqualität hat sich verschlechtert.	Der Tonkopf ist verschmutzt.	Das Gerät mit einer Tonkopf-Reinigungskassette reinigen.

Ausschliesslich Modell KS-FX43R/KS-FX483R/KS-FX480R

Symptome		Ursachen	Abhilfen
CD-Wechsler	„NO CD“ wird im Display angezeigt.	Es ist keine CD im Magazine.	CDs ins Magazine legen.
		CDs sind falsch eingelegt.	Sie richtig herum einlegen.
	„NO MAG“ wird im Display angezeigt.	Es befindet sich kein Magazin im CD-Wechsler.	Setzen Sie das Magazin ein.
	„RESET 8“(zurücksetzen 8) wird im Display angezeigt.	Das Gerät ist nicht richtig am CD-Wechsler angeschlossen.	Sie richtig herum einlegen. Das Gerät und den CD-Wechsler richtig miteinander verbinden und die Rücksetztaste des CD-Wechsler drücken.
	„RESET 1“ – „RESET 7“(zurückstellen 1 – 7) wird im Display angezeigt.	____	Die Rücksetztaste des CD-Wechsler drücken.
	Der CD-Wechsler arbeitet überhaupt nicht.	Der eingebaute Mikro-Computer funktioniert aufgrund von Lärm usw. nicht richtig.	Die Tasten SEL (Auswahl) und Ⓓ/ I/ATT (Bereitschaft/Netz/Dämpfer) länger als 2 Sekunden gleichzeitig gedrückt halten, um das Gerät zurückzusetzen. (Die Einstellung der Uhr und die gespeicherten Sender werden gelöscht). (Siehe Seite 2).

AUDIO-VERSTÄRKERTEIL

Max. Leistungsabgabe:

Vorne: 45 W pro Kanal

Hinten: 45 W pro Kanal

Kontinuierliche Leistungsabgabe (RMS):

Vorne: 17 W pro Kanal an 4 Ω, 40 Hz bis 20 000 Hz bei nicht mehr als 0,8% Gesamtklirrfaktor.

Hinten: 17 W pro Kanal an 4 Ω, 40 Hz bis 20 000 Hz bei nicht mehr als 0,8% Gesamtklirrfaktor.

Last-Impedanz: 4 Ω (4 Ω bis 8 Ω zulässig)

Tonregelbereich:

Tiefen: ±10 dB bei 100 Hz

Höhen: ±10 dB bei 10 kHz

Frequenzgang: 40 Hz bis 20 000 Hz

Line-Ausgangspegel/Impedanz:

KS-FX43R/KS-FX483R/KS-FX480R: 2,0 V/20 kΩ Last (250 nWb/m)

UKW: 87,5 MHz bis 108,0 MHz

AM: (MW) 522 kHz bis 1 620 kHz (LW) 144 kHz bis 279 kHz

[UKW Tuner]

Nutzbare Empfindlichkeit: 11,3 dBf (1,0 μV/75 Ω)

50 dB Geräuschberuhigung: 16,3 dBf (1,8 μV/75 Ω)

Ausweichkanalabstimmschärfe (400 kHz): 65 dB

Frequenzgang: 40 Hz bis 15 000 Hz

Stereotrennabstand: 30 dB

Einfangsverhältnis: 1,5 dB

[MW Tuner]

Empfindlichkeit: 20 μV

Trennschärfe: 35 dB

[LW Tuner]

Empfindlichkeit: 50 μV

KASSETTENDECKTEIL

Gleichlaufschwankung: 0,15% (WRMS)

Schnellspulzeit: 190 s (C-60)

Frequenzgang: 50 Hz bis 14 000 Hz (Normalband)

Spannungsversorgung:

Betriebsspannung: DC 14,4 V (11 V bis 16 V zulässig)

Erdungssystem: Negative Masse

Zugelassene Arbeitstemperatur: 0°C bis +40°C

Einbaugröße (ca.): 182 mm × 52 mm × 150 mm

Bedienteilgröße (ca.): 188 mm × 58 mm × 11 mm

Gewicht (ca.): 1,3 kg (ausschließlich Zubehör)

Änderungen der Konstruktion und technischen Daten ohne Vorankündigung möglich.

Haben Sie PROBLEME mit dem Betrieb?

Bitte setzen Sie Ihr Gerät zurück

Siehe Seite Zurücksetzen des Geräts
