ZSX3CP - Cd-spieler/rekorder SONY - Kostenlose Bedienungsanleitung

Produkttyp	CD-Player/-Recorder mit Radio FM/MW/LW
Marke	Sony
Modell	ZSX3CP
Abmessungen (B x H x T)	Ca. 430 x 172 x 287,5 mm
Gewicht	Ca. 3,4 kg (inkl. Batterien)
Stromversorgung	Netzadapter 230 V AC, 50 Hz (mitgeliefert) oder 6 R20-Batterien (Größe D)
Maximale Nutzleistung	4,6 W
Lautsprecher	2 x Vollbereich 10 cm, 3,2 Ω, Konustyp
Unterstützte Audioformate	Audi-CD, CD-R/CD-RW (CD-DA), MP3-Dateien (ISO 9660 Level 1/2, Joliet)
Wiedergabefunktionen	Wiederholung (Titel/CD/Ordner), Zufallswiedergabe, programmierte Wiedergabe (20 Titel)
ESP (Electronic Shock Protection)	Pufferspeicher ca. 10 Sekunden zur Unterbrechungsvermeidung
MEGA BASS	Bassverstärkung (Ein/Aus)
Radio	FM 87,5-108 MHz, MW 531-1611 kHz (Raster 9/10 kHz), LW 153-279 kHz
Radiosender speichern	Bis zu 40 Sender (20 FM, 10 MW, 10 LW)
Anzeige	Display mit Hintergrundbeleuchtung, grafische Muster
Kopfhörerausgang	Ministecker Stereo (Impedanz 16-68 Ω)
Mitgeliefertes Zubehör	Netzadapter (Netzkabel)
Pflege und Reinigung	Linse: Blasepinsel; Gehäuse: weiches, leicht feuchtes Tuch
Sicherheit	Laserprodukt Klasse 1; nicht Feuchtigkeit aussetzen; nicht öffnen
Reparatur	Wartung von qualifiziertem Fachpersonal durchführen lassen

Häufig gestellte Fragen - ZSX3CP SONY

Wie spiele ich eine Audio-CD auf dem Sony ZSX3CP ab?

Drücken Sie OPERATE, um das Gerät einzuschalten. Öffnen Sie das CD-Fach durch Drücken von ▲ PUSH, legen Sie die CD mit dem Etikett nach oben ein, und schließen Sie es. Die Wiedergabe startet automatisch. Verwenden Sie die Tasten ►II (Pause/Wiedergabe), ■ (Stopp) und das Einstellrad zum Navigieren.

Wie spiele ich MP3-Dateien auf diesem Spieler ab?

Legen Sie eine CD-R/RW mit MP3-Dateien ein. Der Spieler liest alle Dateien automatisch. Die MP3-Anzeige leuchtet. Verwenden Sie die Tasten FLDR +/– zum Wechseln des Ordners und ▶▶▶/◀◀◀ zum Wechseln der Datei. ESP ist bei MP3 immer aktiv.

Wie speichere ich Radiosender?

Im Radiomodus stimmen Sie den Sender manuell ab oder nutzen den automatischen Suchlauf. Für automatische Senderwahl: Halten Sie BAND•AUTO PRESET gedrückt, bis 'Auto Preset' blinkt, dann drücken Sie ENTER. Für manuelle Speicherung: Sender einstellen, ENTER 2 Sekunden drücken, Nummer mit PRESET ↩/↗ wählen und mit ENTER bestätigen.

Wie aktiviere ich die Wiederholung eines Titels?

Stellen Sie sicher, dass sich der Spieler im CD-Modus befindet und gestoppt ist. Drücken Sie mehrfach REPEAT, bis 'REP 1' (Titelwiederholung), 'REP ALL' (alle Titel) oder 'REP FLDR' (Ordnerwiederholung bei MP3) angezeigt wird. Wählen Sie den Titel/Ordner mit dem Einstellrad und drücken Sie ►II.

Wie erstelle ich ein benutzerdefiniertes Wiedergabeprogramm?

Im CD-Modus bei Stopp drücken Sie MODE, bis 'PGM' (oder 'PGM FLDR' bei MP3-Ordnern) erscheint. Wählen Sie einen Titel (oder Ordner) mit dem Einstellrad und drücken Sie ENTER. Wiederholen Sie für bis zu 20 Titel/Ordner. Drücken Sie ►II zum Abspielen des Programms.

Was tun, wenn sich das Gerät nicht einschaltet?

Überprüfen Sie, ob der Netzadapter korrekt an der Steckdose und am DC IN 9V-Anschluss angeschlossen ist. Bei Batteriebetrieb stellen Sie sicher, dass sechs R20-Batterien richtig eingelegt sind. Erscheint 'Low Battery', ersetzen Sie die Batterien. Trennen und verbinden Sie die Stromversorgung ggf. erneut.

Warum erscheint 'No disc', obwohl eine CD eingelegt ist?

Stellen Sie sicher, dass die CD mit dem Etikett nach oben eingelegt ist. Reinigen Sie die CD mit einem weichen Tuch von der Mitte nach außen. Handelt es sich um eine CD-R/RW, prüfen Sie, ob sie nicht leer und finalisiert ist. Auch die Qualität der Disc oder Aufnahme kann die Ursache sein.

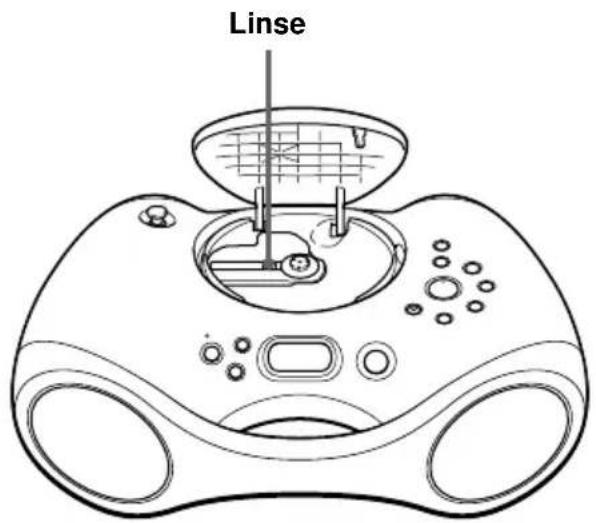

Wie reinige ich die Linse des CD-Spielers?

Verwenden Sie einen handelsüblichen Blasepinsel, um Staub von der Linse zu entfernen. Verwenden Sie kein Wattestäbchen oder Lösungsmittel. Für das Gehäuse wischen Sie mit einem weichen, leicht mit mildem Reinigungsmittel befeuchteten Tuch.

Wie verwende ich die ESP-Funktion?

Im CD-Modus bei Stopp drücken Sie ESP zum Aktivieren des Anti-Schocks. Die Anzeige 'ESP' erscheint. Ein 10-Sekunden-Pufferspeicher verhindert Unterbrechungen bei Vibrationen. Erneutes Drücken deaktiviert die Funktion. Bei MP3 ist ESP immer aktiv.

Welche CD-Typen sind mit dem Sony ZSX3CP kompatibel?

Der Spieler liest Audio-CDs (CD-DA) sowie CD-R/RW im CD-DA-Format oder mit MP3-Dateien (ISO 9660). Sonderformen (Herz, Quadrat, Stern) sind nicht kompatibel. Kopiergeschützte Discs, die nicht dem CD-Standard entsprechen, können möglicherweise nicht gelesen werden.

BEDIENUNGSANLEITUNG ZSX3CP SONY

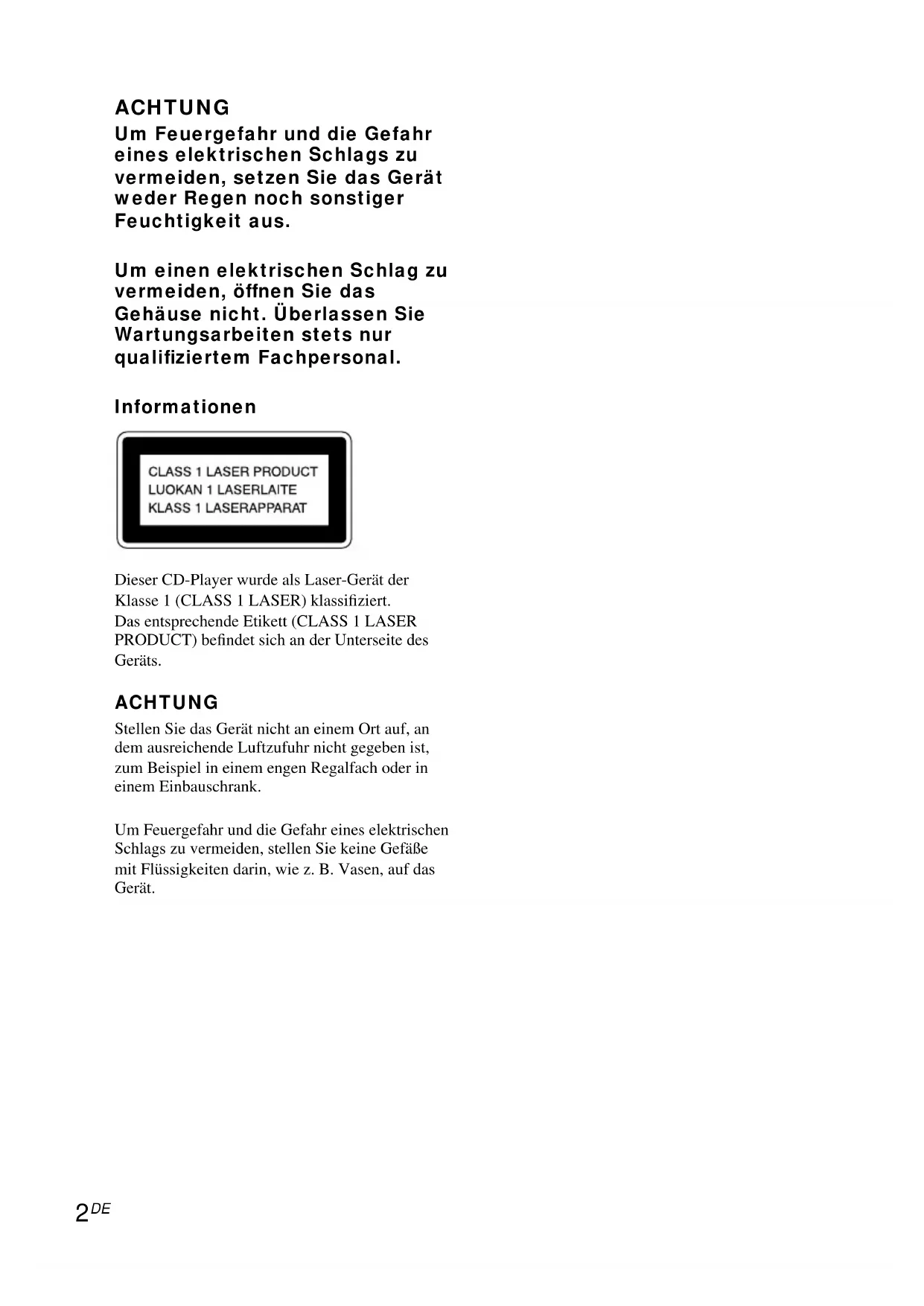

Bedienungsanleitung Seite 2 ^DE

ZS-X3CP

AVERTISSEMENT

Um Feuergefahr und die Gefahr eines elektrischen Schlags zu vermeiden, setzen Sie das Gerät weder Regen noch sonstiger Feuchtigkeit aus.

Um einen elektrischen Schlag zu vermeiden, öffnen Sie das Gehäuse nicht. Überlassen Sie Wartungsarbeiten stets nur qualifiziertem Fachpersonal.

Informationen

CLASS 1 LASER PRODUCT LUOKAN 1 LASERLAITE KLASS 1 LASERAPPARAT

Dieser CD-Player wurde als Laser-Gerät der Klasse 1 (CLASS 1 LASER) klassifiziert. Das entsprechende Etikett (CLASS 1 LASER PRODUCT) befindet sich an der Unterseite des Geräts.

ACHTUNG

Stellen Sie das Gerät nicht an einem Ort auf, an dem ausreichende Luftzufuhr nicht gegeben ist, zum Beispiel in einem engen Regalfach oder in einem Einbauschrank.

Um Feuergefahr und die Gefahr eines elektrischen Schlags zu vermeiden, stellen Sie keine Gefäße mit Flüssigkeiten darin, wie z. B. Vasen, auf das Gerät.

Inhalt

Grundfunktionen

Wiedergabe von Audio-CDs oder MP3-Dateien 4

Radioempfang 8

Der CD-Player

Das Display 10

Ansteuern einer bestimmten Stelle in einem Titel 11

Wiederholte Wiedergabe von Titeln (Repeat Play) 11

Wiedergeben von Titeln in willkürlicher Reihenfolge (Shuffle Play) 12

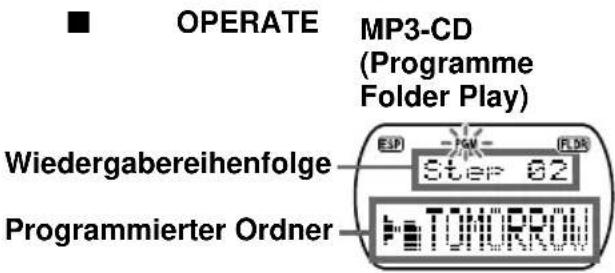

Zusammenstellen eines eigenen Programms (Programme Play).... 13

Verhindern von Tonsprüngen (ESP-Funktion) 14

Das Radio

Speichern von Radiosendern 15

Wiedergeben gespeicherter Radiosender ..... 16

Die Klangbetonung

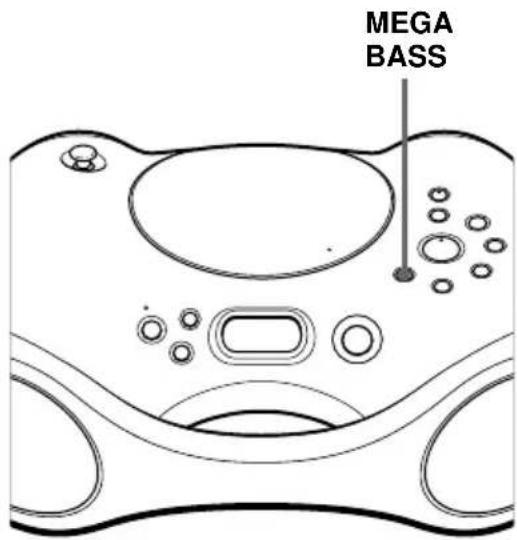

Auswählen der Klangbetonung (MEGA BASS)...... 17

Vorbereitungen

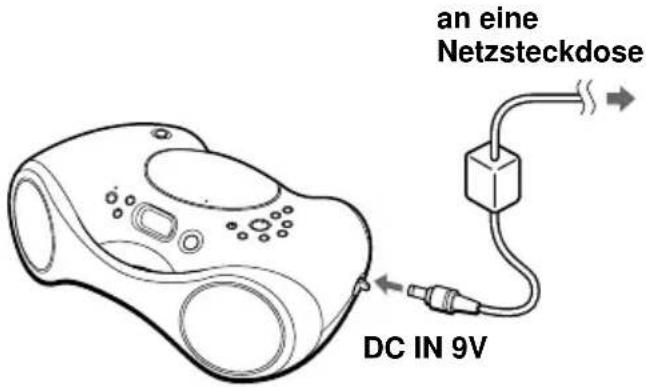

Anschließen der Stromquellen 18

Anzeigen verschiedener Muster im Display. 19

Weitere Informationen

Sicherheitsmaßnahmen 20

Störungsbehebung 21

Wartung 23

Technische Daten 24

Erläuterungen zu "MP3" 25

Index 27

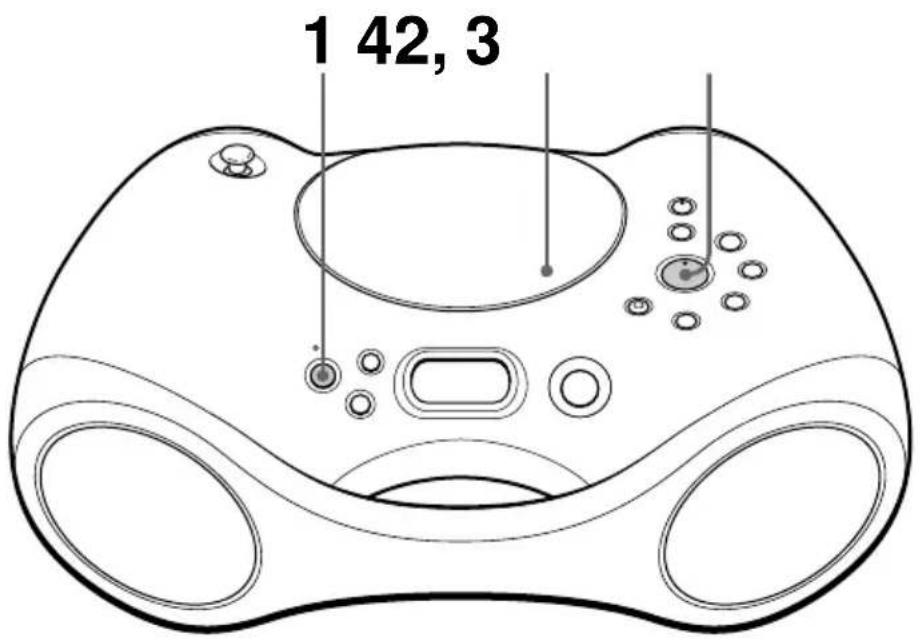

Wiedergabe von Audio-CDs oder MP3-Dateien

1 42, 3

Schließen Sie das mitgelieferte Netzteil an (siehe Seite 18).

1 Schalten Sie den Player mit der Taste

OPERATE ein.

2 Drücken Sie zum Öffnen des CD-

PUSH°

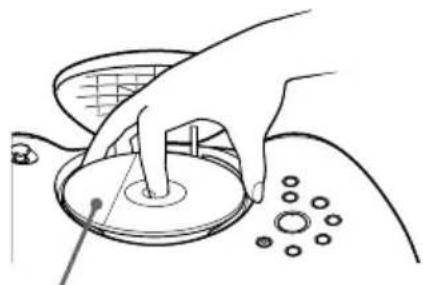

Fachs ▲ PUSH nach unten und legen Sie eine CD so in das CD-Fach ein, dass sie mit einem Klicken einrastet.

Mit der Beschriftung nach oben

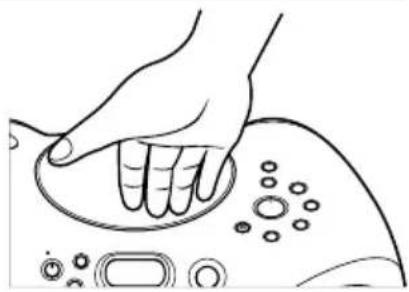

3 Schließen Sie den Deckel des CD-

PUSH°

Fachs.

Der Player gibt alle Titel einmal wieder.

Wenn Sie eine CD mit MP3-Dateien wiedergeben, schlagen Sie bitte auf Seite 6 nach.

Display

01 00:02

SpieldauerTiteNumme

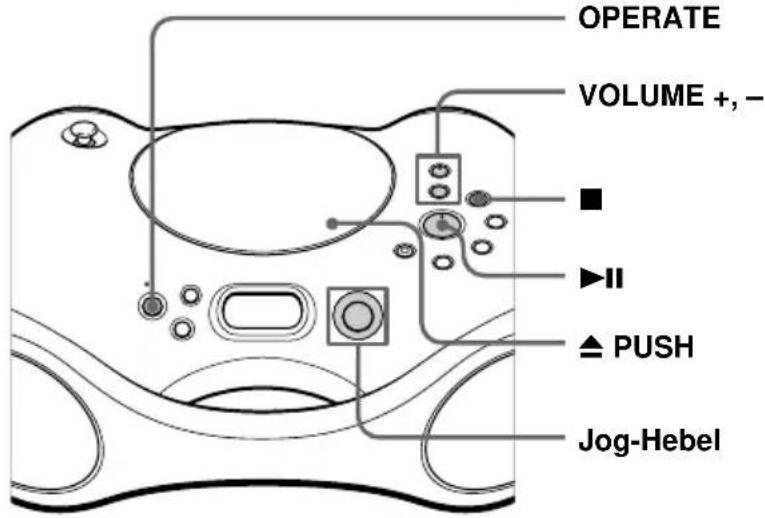

Weitere Funktionen stehen Ihnen mit folgenden Tasten zur Verfügung:

Die Wiedergabe startet mit dem Titel, an dem beim letzten Mal gestoppt wurde (Resume Play). Im Stoppmodus wird die Nummer des wiederzugebenden Titels angezeigt.

Wenn Sie Resume Play abbrechen und die Wiedergabe am Anfang des ersten Titels starten wollen, drücken Sie im Stoppmodus

Funktion Vorgehen

Einstellen der Lautstärke Drücken Sie VOLUME +*, -.

Stoppen der Wiedergabe Drücken Sie ■.

Unterbrechen der Drücken Sie ▶II*.

Wiedergabe Drücken Sie die Taste erneut, um die Wiedergabe nach einer Pause fortzusetzen.

Weiterschalten zum Schieben Sie den Jog-Hebel in nächsten Titel Richtung ▶▶▶.

Zurückschalten zum Schieben Sie den Jog-Hebel in vorhergehenden Titel Richtung ◀◀◀.

Herausnehmen der CD** Drücken Sie ▲ PUSH.

Ein-/Ausschalten des Players Drücken Sie OPERATE.

Wiedergabe von Audio-CDs oder MP3-Dateien (Fortsetzung)

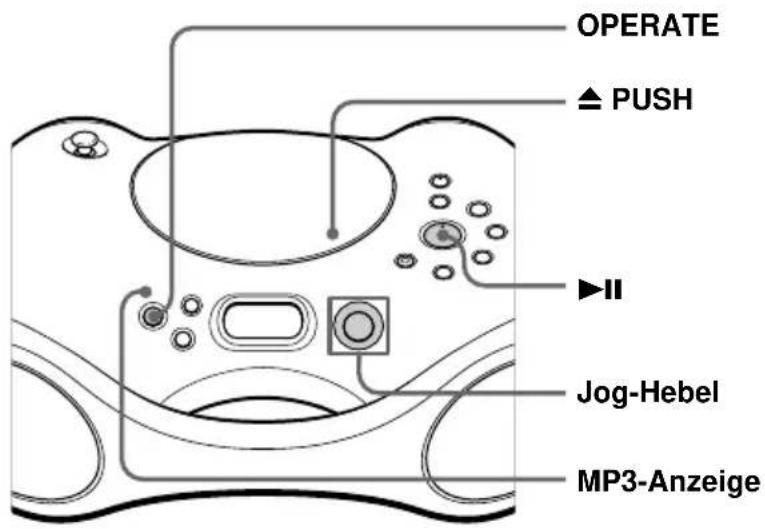

Wiedergeben einer CD mit MP3-Dateien

OPERATE ▲ PUSH ▶II Jog-Hebel MP3-Anzeige

Hinweis

Vor der Wiedergabe einer Datei liest dieser Player alle Datei- und Ordnerinformationen auf der CD ein. Je nach Dateistruktur kann das Einlesen länger als 1 Minute dauern. Während dieser Zeit wird "Reading" angezeigt.

Tipp

Sie können die in der Tabelle auf Seite 5 aufgeführten Tasten für weitere Funktionen genau wie bei der Wiedergabe einer Audio-CD verwenden.

1 Schalten Sie den Player mit der Taste OPERATE ein.
2 Drücken Sie zum Öffnen des CD-Fachs ▲ PUSH und legen Sie eine CD in das CD-Fach ein (siehe Seite 4).
3 Schließen Sie den Deckel des CD-Fachs.
4 Drücken Sie ▶II.

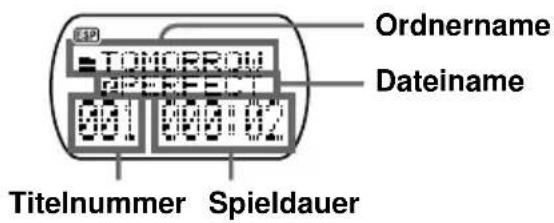

Der Player gibt alle MP3-Dateien auf der CD wieder. Bei der Wiedergabe einer CD mit MP3-Dateien leuchtet die MP3-Anzeige.

ORDnername Dateiname Titelnummer Spieldauer

So wählen Sie einen Ordner aus

Schieben Sie den Jog-Hebel zum Vorwärtsschalten in Richtung FLDR + und zum Zurückschalten in Richtung FLDR –.

So wählen Sie eine Datei aus

Schieben Sie den Jog-Hebel zum Vorwärtsschalten in Richtung ▶▶ und zum Zurückschalten in Richtung ◀◀.

Hinweise

• Ein Ordner, der keine MP3-Datei enthält, wird übersprungen.
  • Höchstzahl an Ordnern: 255 Höchstzahl an Dateien: 255
• Ordner- und Dateinamen mit bis zu 64 Zeichen können angezeigt werden.
• Die Zeichen A - Z, a - z, 0 - 9 und _ können auf diesem Player angezeigt werden. Bei anderen Zeichen wird “*” angezeigt.
• Dieser Player entspricht Version 1.1 des ID3-Tag-Formats. Wenn die Datei ID3-Tag-Informationen enthält, können Titelname, Interpretenname und Albumname angezeigt werden.

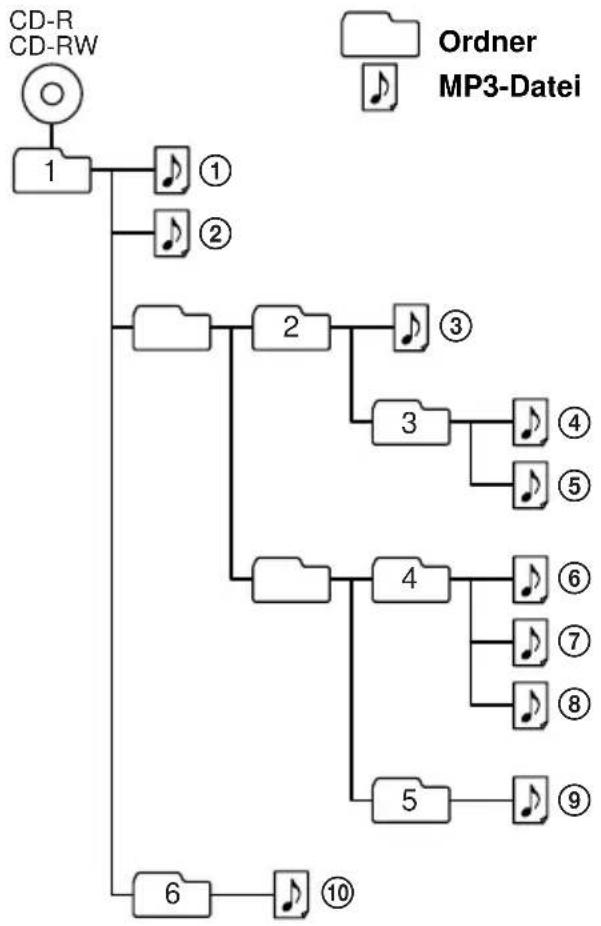

Beispiel für Ordnerstruktur und Wiedergabereihenfolge

Die Ordner und Dateien werden in folgender Reihenfolge wiedergegeben:

Hinweise zu CD-Rs/CD-RWs und MP3-Dateien

Mit diesem Player lassen sich CD-Rs/CD-RWs, die im CD-DA-Format* aufgezeichnet wurden, sowie im CD-ROM-Format aufgezeichnete MP3-Dateien wiedergeben, aber die Wiedergabemöglichkeiten hängen von der Qualität der CD und dem Zustand des Aufnahmegeräts ab.

* CD-DA steht für Compact Disc Digital Audio. Es handelt sich dabei um einen Aufnahmestandard für Audio-CDs.

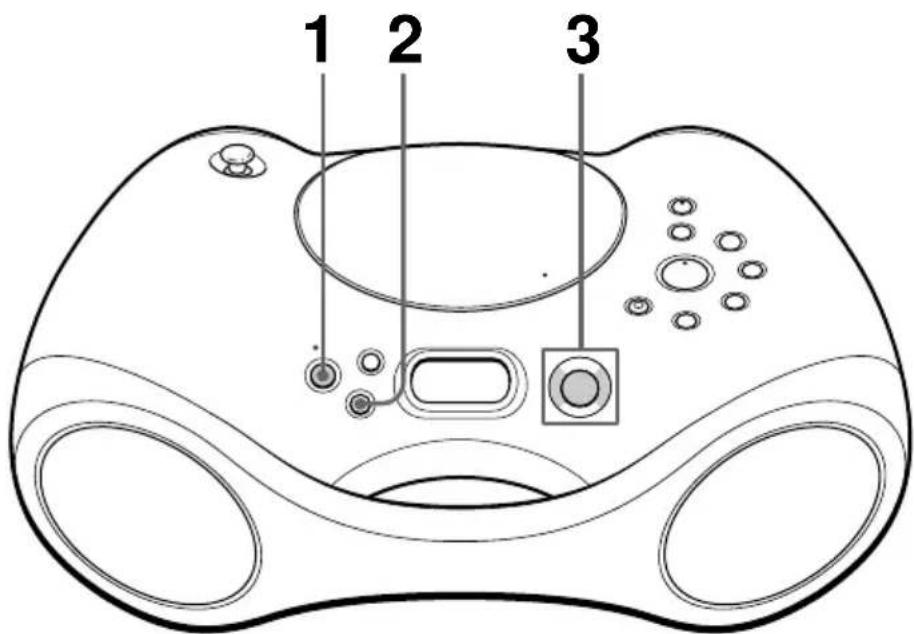

Radioempfang

1 2 3

Schließen Sie das mitgelieferte Netzteil an (siehe Seite 18).

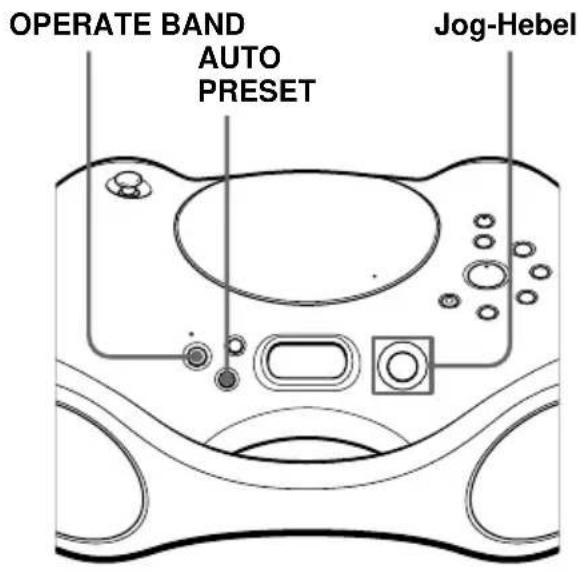

1 Schalten Sie den Player mit der Taste

OPERATE ein.

2 Drücken Sie BAND•AUTO PRESET

so oft, bis der gewünschte Frequenzbereich im Display erscheint.

Display

FM 07:48

3 Schieben Sie den Jog-Hebel in

Richtung TUNE + oder TUNE – und halten Sie ihn fest, bis sich die Frequenzziffern im Display ändern.

Das Gerät durchsucht automatisch die Radiofrequenzen und stoppt, wenn ein Sender klar empfangen wird.

Wenn sich ein Sender nicht einstellen lässt, schieben Sie den Jog-Hebel immer wieder in Richtung TUNE + oder TUNE –, so dass die Frequenzen Schritt für Schritt wechseln.

Zeigt einen UKW-Stereo-Sender an.

ST FM 09.20

Tipp

Wenn beim UKW-Empfang Störgeräusche auftreten, drücken Sie MODE, bis "Mono" im Display erscheint. Der Radioempfang ist in diesem Fall monaural.

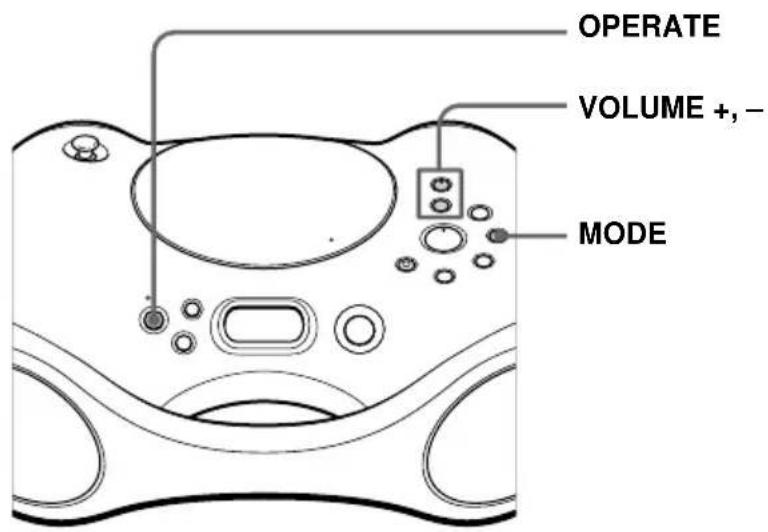

Weitere Funktionen stehen Ihnen mit folgenden Tasten zur Verfügung:

Einstellen der Lautstärke VOLUME +*, -

Ein-/Ausschalten des Radios OPERATE

* VOLUME + ist mit einem fühlbaren Punkt gekennzeichnet.

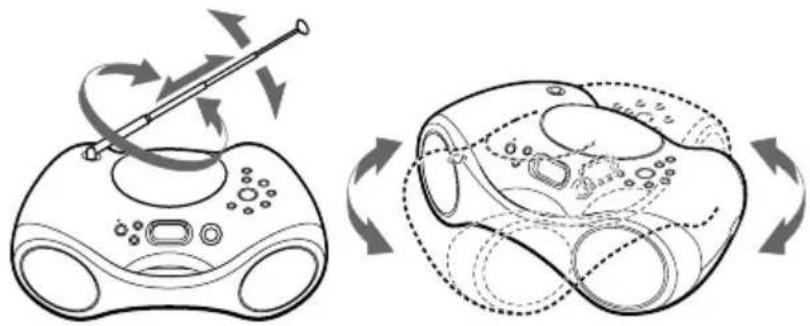

So verbessern Sie den Empfang

Richten Sie die Antenne für den UKW-Empfang aus. Um den MW/LW-Empfang zu verbessern, drehen Sie das Gerät selbst.

bei UKW-Empfang bei MW/LW-Empfang

Der CD-Player

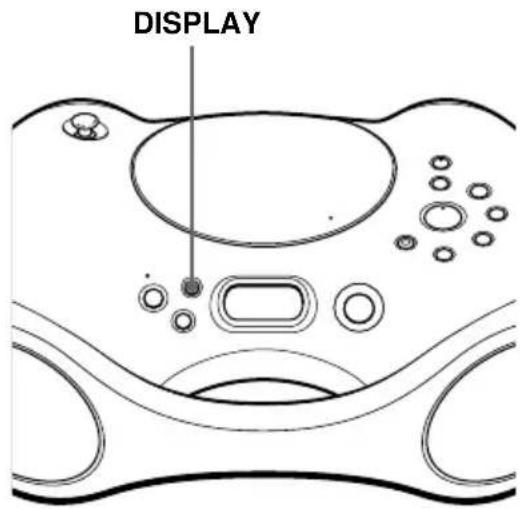

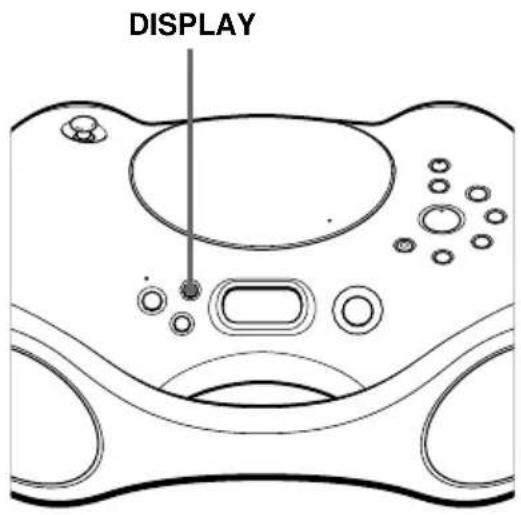

Das Display

Über das Display können Sie Informationen über die CD abrufen.

DISPLAY

Anzeigen der Informationen einer Audio-CD

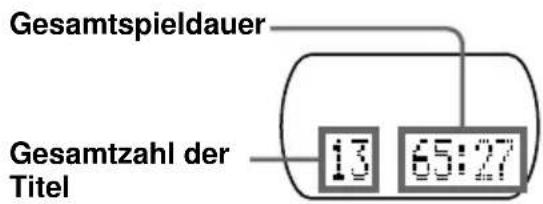

So überprüfen Sie die Gesamtzahl der Titel und die Spieldauer der CD

Wenn sich die CD im Stoppmodus befindet, können Sie die Angaben im Display sehen.

Gesamtspieldauer Gesamtzahl der Titel 13 65:27

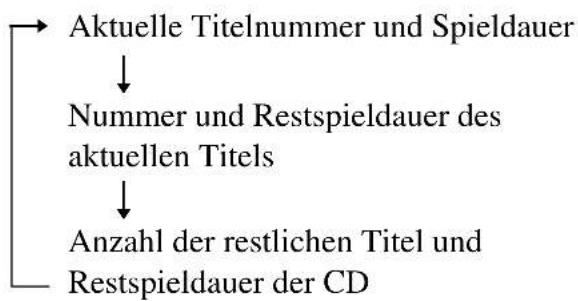

So zeigen Sie die Restspieldauer an

Drücken Sie während der Wiedergabe einer CD die Taste DISPLAY. Die Anzeige wechselt folgendermaßen:

Anzeigen der Informationen auf einer CD mit MP3-Dateien

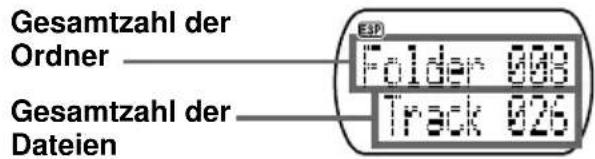

So lassen Sie die Gesamtzahl der Ordner und die Gesamtzahl der Dateien auf einer CD anzeigen

Wenn sich die CD im Stoppmodus befindet, können Sie die Angaben im Display sehen.

Gesamtzahl der Ordner E&P Folder 008 Track 026 Gesamtzahl der Dateien

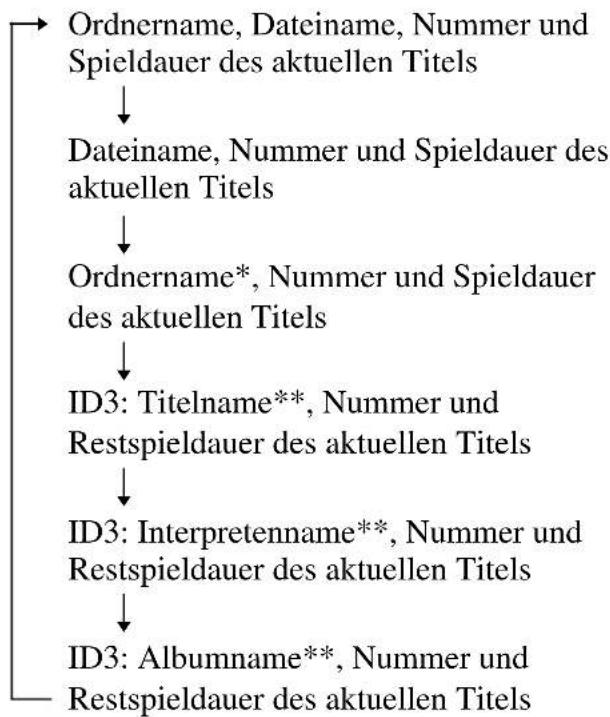

So lassen Sie Dateiinformationen anzeigen

Drücken Sie während der Wiedergabe einer MP3-Datei die Taste DISPLAY. Die Anzeige wechselt folgendermaßen:

* Wenn der Ordner keinen Namen hat, erscheint "Root" statt eines Ordnernamens.

**Wenn die Datei keine ID3-Informationen enthält, erscheint "No Title", "No Artist" bzw. "No Album" im Display.

Tipp

Ein Ordnername wird mit der Markierung und ein Dateiname wird mit der Markierung angezeigt.

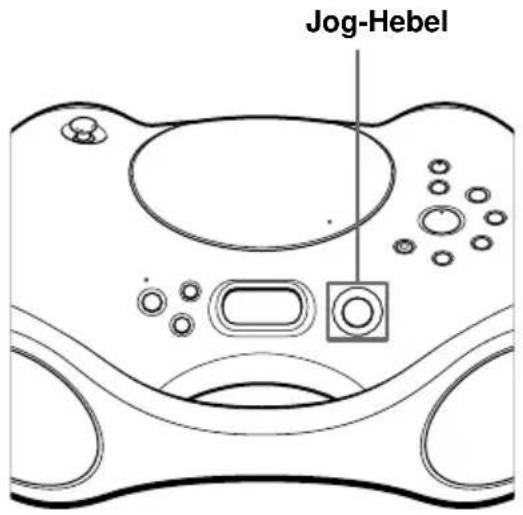

Ansteuern einer bestimmten Stelle in einem Titel

Während der Wiedergabe einer CD können Sie eine bestimmte Stelle in einem Titel ansteuern.

Jog-Hebel

Ansteuern Vorgehen

einer bestimmten Schieben Sie während der Passage während Wiedergabe den Jog-Hebel in der Richtung ▶▶▶ (vorwärts) oder Tonwiedergabe ◀◀◀ (rückwärts) und halten Sie ihn fest, bis Sie die gewünschte Stelle gefunden haben

einer bestimmten Schieben Sie im Pausemodus Passage mit Hilfe den Jog-Hebel in Richtung des Displays ▶▶▶ (vorwärts) oder ◀◀◀ (rückwärts) und halten Sie ihn fest, bis Sie die gewünschte Stelle gefunden haben

Hinweis

Wenn Sie während der Wiedergabe von MP3-Dateien eine bestimmte Passage in einem Titel suchen, ist der Ton unter Umständen einige Sekunden lang nicht zu hören.

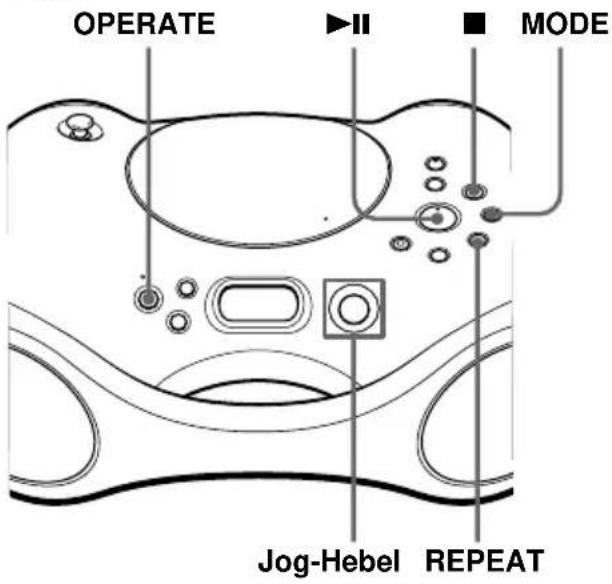

Wiederholte Wiedergabe von Titeln (Repeat Play)

Sie können Titel bei der normalen Wiedergabe oder in den Modi Shuffle oder Programme Play wiederholt wiedergeben lassen.

OPERATE MODE Jog-Hebel REPEAT

1 Schalten Sie den Player mit der Taste OPERATE ein.
2 Drücken Sie ■. "CD" erscheint im Display.
3 Sie haben folgende Möglichkeiten.

Wiederholen Vorgehen
eines einzelnen Titels	1 Drücken Sie REPEAT, bis “REP 1” erscheint.2 Wählen Sie den Titel aus, indem Sie den Jog-Hebel in Richtung ▶▶ oder ◀◀◀ schieben, und drücken Sie ▶II.
aller Titel auf der CD	1 Drücken Sie REPEAT, bis “REP ALL” erscheint.2 Drücken Sie ▶II.
eines ausgewählten Ordners (nur MP3-CD)	1 Drücken Sie REPEAT, bis “REP FLDR scheint.2 Wählen Sie den Ordner aus, indem Sie den Jog-Hebel in Richtung FLDR + oder FLDR – schieben, und drücken Sie ▶II.

Wiederholte Wiedergabe von Titeln (Repeat Play) (Fortsetzung)

Wiederholen	Vorgehen
von Titeln in willkürlicher Reihenfolge	1 Starten Sie Shuffle Play (siehe Seite 12).2 Drücken Sie REPEAT, bis “REP” erscheint.
programmierter Titel	1 Programmieren Sie die gewünschten Titel (siehe Schritt 3 und 4 auf Seite 13).2 Drücken Sie REPEAT, bis “REP” erscheint.3 Drücken Sie ▶II.
programmierter Ordner	1 Programmieren Sie die gewünschten Ordner (siehe Schritt 3 und 4 auf Seite 13).2 Drücken Sie REPEAT, bis “REP” erscheint.3 Drücken Sie ▶II.

So beenden Sie die wiederholte Wiedergabe

Drücken Sie REPEAT so oft, bis "REP" im Display ausgeblendet wird.

Bei der Wiedergabe von MP3-Dateien

Wenn Sie “REP ALL” auswählen, gibt der Player alle Dateien (bis zu 255) einer CD wiederholt wieder.

Wiedergeben von Titeln in willkürlicher Reihenfolge (Shuffle Play)

Sie können Titel in willkürlicher Reihenfolge wiedergeben lassen.

MODE▶II■OPE

1 Schalten Sie den Player mit der Taste OPERATE ein.
2 Drücken Sie ■. "CD" erscheint im Display.
3 Drücken Sie MODE so oft, bis "SHUF" im Display erscheint.
4 Starten Sie mit ▶II den Wiedergabemodus Shuffle Play.

So beenden Sie Shuffle Play

Stoppen Sie zunächst die Wiedergabe. Drücken Sie MODE so oft, bis "SHUF" im Display ausgeblendet wird.

Bei der Wiedergabe von MP3-Dateien

Der Player gibt alle Dateien (bis zu 255) einer CD in willkürlicher Reihenfolge wieder.

Tipps

• Während der Wiedergabe in willkürlicher Reihenfolge können Sie vorhergehende Titel nicht auswählen, indem Sie den Jog-Hebel in Richtung ▶▶▶1 schieben.
  • Die Fortsetzungsfunktion (Resume Play) funktioniert nicht während der Wiedergabe in willkürlicher Reihenfolge.

Zusammenstellen eines eigenen Programms

(Programme Play)

Sie können die Wiedergabereihenfolge von bis zu 20 Titeln oder Dateien einer CD festlegen. Bei der Wiedergabe von MP3-Dateien können Sie auch bis zu 20 Ordner programmieren (Programme Folder Play).

MODE▶II ENTERJog-Hebel

1 Schalten Sie den Player mit der Taste OPERATE ein.
2 Drücken Sie ■. "CD" erscheint im Display.
3 Drücken Sie MODE so oft, bis "PGM" im Display erscheint. Wenn Sie Programme Folder Play (nur MP3-CD) auswählen, drücken Sie MODE, bis "PGM FLDR" im Display erscheint.
4 Zum Programmieren von Titeln oder Dateien* in der gewünschten Reihenfolge schieben Sie den Jog-Hebel jeweils in Richtung ◀◀◀ oder ▶▶▶ und drücken ENTER. * Ordner bei Programme Folder Play.

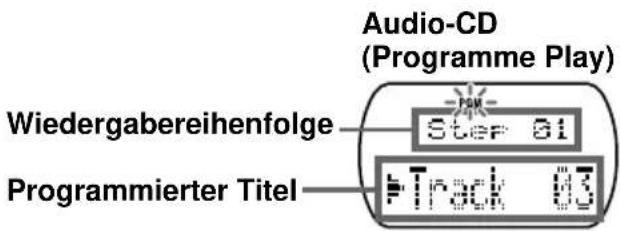

Audio-CD (Programme Play) Wiedergabereihenfolge Step 81 Programmierter Titel Track 03

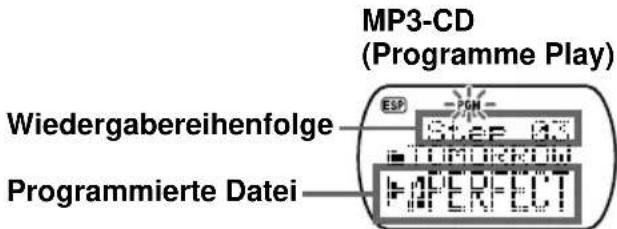

MP3-CD (Programme Play) Wiedergabereihenfolge Programmierte Datei

OPERATE MP3-CD (Programme Folder Play) Wiedergabereihenfolge Programmierter Ordner ESP FLDS Step 82 TOMMORROW

5 Starten Sie mit ▶II die Programmwiedergabe.

So beenden Sie die Programmwiedergabe

Stoppen Sie zunächst die Wiedergabe. Drücken Sie MODE so oft, bis "PGM" im Display ausgeblendet wird.

So überprüfen Sie vor der Wiedergabe die Titelreihenfolge

Drücken Sie ENTER.

Mit jedem Tastendruck erscheinen die Titel- oder Ordnernummern in der programmierten Reihenfolge.

So ändern Sie das aktuelle Programm

Drücken Sie ■ im Stoppmodus einmal und während der CD-Wiedergabe zweimal. Das aktuelle Programm wird gelöscht. Stellen Sie nun wie weiter oben beschrieben ein neues Programm zusammen.

Fortsetzung

Zusammenstellen eines eigenen Programms (Programme Play) (Fortsetzung)

Tipps

• Sie können dasselbe Programm erneut abspielen lassen, da das Programm gespeichert bleibt, bis Sie das CD-Fach öffnen.
  • Die Fortsetzungsfunktion (Resume Play) steht während der Programmwiedergabe nicht zur Verfügung.

Verhindern von Tonsprüngen (ESP-Funktion)

Die ESP-Funktion (Electronic Shock Protection - elektronischer Stoßschutz) verhindert Tonsprünge mit Hilfe eines Pufferspeichers, der Musikdaten etwa 10 Sekunden lang speichert.

■OPERATE ESP

1 Schalten Sie den Player mit der Taste OPERATE ein.
2 Drücken Sie ■. “CD” erscheint im Display.
3 Drücken Sie ESP. Die ESP-Anzeige erscheint im Display.

So deaktivieren Sie die ESP-Funktion

Drücken Sie ESP erneut.

Hinweise

• Die Wiedergabe setzt auch bei eingeschalteter ESP-Funktion möglicherweise aus, wenn der Player einem starken Stoß ausgesetzt wird.
• In folgenden Fällen kann es zu Nebengeräuschen oder Tonsprüngen kommen:
  – Die CD ist verschmutzt oder zerkratzt.
• Bei der wiedergegebenen CD handelt es sich um eine Audiotest-CD.
  – Der Player ist ständigen Stößen ausgesetzt.
• Wenn Sie während der Wiedergabe ESP drücken, kann der Ton eine Weile aussetzen.

Tipps

• Bei der Wiedergabe einer MP3-CD ist die ESP-Funktion aufgrund eines besonderen Merkmals von MP3-Dateien immer aktiviert. Deshalb können Sie die ESP-Funktion in diesem Fall nicht mit der Taste ESP deaktivieren.
• Um bei der Wiedergabe von Audio-CDs eine hohe Tonqualität zu erzielen, empfiehlt es sich, die ESP-Funktion zu deaktivieren.

Speichern von Radiosendern

Sie können Radiosender im Gerät speichern. Es können bis zu 40 Radiosender, 20 für UKW und je 10 für MW und LW, in beliebiger Reihenfolge gespeichert werden.

Wenn ein Sender nicht automatisch gespeichert werden kann

Wenn das Sendesignal schwach ist, müssen Sie den Sender von Hand einstellen und speichern.

1 Schalten Sie den Player mit der Taste OPERATE ein.
2 Wählen Sie mit BAND•AUTO PRESET den gewünschten Frequenzbereich aus.
3 Stellen Sie den gewünschten Sender ein.

4 Halten Sie ENTER ca. 2 Sekunden lang gedrückt.

5 Schieben Sie den Jog-Hebel in Richtung PRESET ↘ oder PRESET ↗, bis die Speichernnummer blinkt, unter der Sie den Sender speichern wollen.

6 Drücken Sie ENTER. Ein zuvor unter dieser Nummer gespeicherter Sender wird durch den neuen Sender ersetzt.

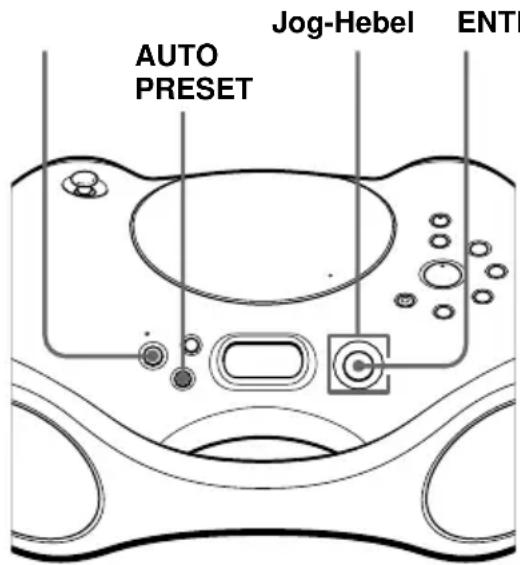

AUTO PRESET Jog-Hebel ENTI

1 Schalten Sie den Player mit der Taste OPERATE ein.
2 Wählen Sie mit BAND•AUTO PRESET den gewünschten Frequenzbereich aus.
3 Halten Sie BAND•AUTO PRESET gedrückt, bis “Auto Preset” im Display blinkt.
4 Drücken Sie ENTER. Die Sender werden in der Reihenfolge ihrer Frequenzen gespeichert, und zwar angefangen mit dem Sender mit der niedrigsten Frequenz.

Wiedergeben gespeicherter Radiosender

Wenn Sie Sender gespeichert haben, können Sie sie mit dem Jog-Hebel einstellen.

OPERATE BAND AUTO PRESET Jog-Hebel

1 Schalten Sie den Player mit der Taste OPERATE ein.
2 Wählen Sie mit BAND•AUTO PRESET den gewünschten Frequenzbereich aus.
3 Schieben Sie den Jog-Hebel in Richtung PRESET ↓ oder PRESET ↑, um einen gespeicherten Sender einzustellen.

Die Klangbetonung

Auswählen der Klangbetonung (MEGA BASS)

Sie können für die Tonwiedergabe die Klangbetonung einstellen.

Verstärken der Bässe

Drücken Sie MEGA BASS, so dass "MEGA BASS On" angezeigt wird.

Wenn Sie wieder den normalen Klang hören möchten, drücken Sie die Taste erneut, so dass "MEGA BASS Off" angezeigt wird.

Anschließen der Stromquellen

Sie können das Gerät mit Netzstrom oder mit Batterien betreiben.

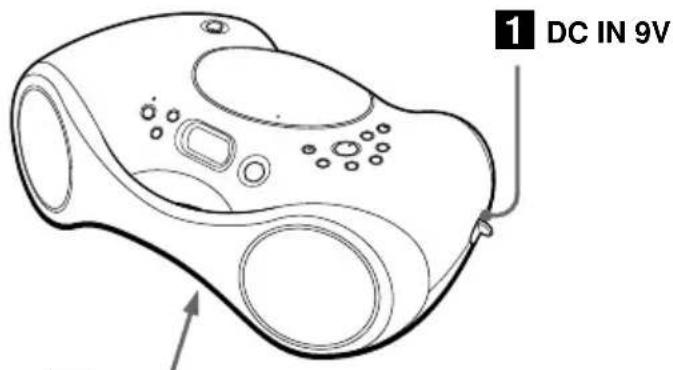

1 Anschließen des Netzteils

Schließen Sie das mitgelieferte Netzteil an die Buchse DC IN 9V an der Seite des Players und an eine Netzsteckdose an.

an eine Netzsteckdose DC IN 9V

Hinweis

Verwenden Sie nur das mitgelieferte Netzteil. Benutzen Sie kein anderes Netzteil.

Polarität des Steckers

Ändern des MW-Empfangsintervalls

Wenn Sie das MW-Empfangsintervall ändern müssen, gehen Sie folgendermaßen vor:

1 Drücken Sie BAND•AUTO PRESET, bis "MW" angezeigt wird.
2 Drücken Sie 2 Sekunden lang ENTER.
3 Drücken Sie 2 Sekunden lang BAND•AUTO PRESET. “MW9” oder “MW10” blinkt.
4 Schieben Sie den Jog-Hebel in Richtung PRESET ↘ oder PRESET ↑ und wählen Sie "MW9" für das 9-kHz-Intervall bzw. "MW10" für das 10-kHz-Interval aus.
5 Drücken Sie ENTER.

Nach dem Ändern des Empfangsintervalls müssen Sie die MW-Radiosender erneut einstellen und speichern.

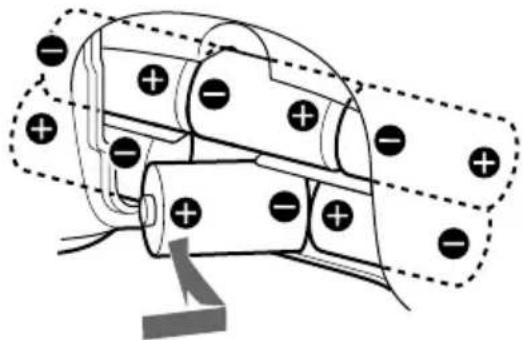

2 Betreiben des Geräts mit Batterien Legen Sie sechs R20-Batterien der Größe D (nicht mitgeliefert) in das Batteriefach ein. Wenn Sie das Gerät mit Batterien betreiben wollen, lösen Sie das Netzteil vom Gerät.

• Tauschen Sie die Batterien aus, wenn "Low Battery" im Display erscheint oder wenn der Player nicht mehr funktioniert. Tauschen Sie alle Batterien gegen neue aus.
  • Die Hintergrundbeleuchtung des Displays leuchtet, wenn der Player eingeschaltet wird.

Anzeigen verschiedener Muster im Display

Wie bei einem Bildschirmschoner eines PCs können Sie Grafiken am Player anzeigen lassen. Es gibt drei verschiedene Muster.

DISPLAY

Drücken Sie DISPLAY bei eingeschaltetem Gerät etwa 2 Sekunden lang.

"Graphics On" erscheint im Display und eines der Grafikmuster erscheint.

So schalten Sie wieder zum normalen Display

Drücken Sie DISPLAY etwa 2 Sekunden lang, bis "Graphics Off" im Display erscheint.

Tipp

Auch wenn ein Grafikmuster angezeigt wird, können Sie den Player normal bedienen.

Weitere Informationen

Sicherheitsmaßnahmen

Sicherheit

• Der Laserstrahl, den dieser CD-Player generiert, kann die Augen schädigen. Versuchen Sie daher nicht, den Player zu zerlegen. Überlassen Sie Wartungsarbeiten stets nur qualifiziertem Fachpersonal.
• Sollten Fremdkörper oder Flüssigkeiten in den Player gelangen, trennen Sie ihn von der Netzsteckdose. Lassen Sie den Player von qualifiziertem Fachpersonal überprüfen, bevor Sie ihn wieder benutzen.
• CDs mit ungewöhnlichen Formen, zum Beispiel herz- oder sternförmige oder quadratische CDs, können Sie mit diesem Player nicht abspielen. Falls Sie es doch versuchen, kann der Player beschädigt werden. Verwenden Sie solche CDs nicht.

Stromversorgung

• Verwenden Sie ausschließlich das mitgelieferte Netzteil, wenn Sie das Gerät am Netzstrom betreiben möchten.
• Der Player bleibt auch in ausgeschaltetem Zustand mit dem Stromnetz verbunden, solange das Netzkabel mit der Netzsteckdose verbunden ist.
• Wenn Sie das Gerät über Batterien betreiben möchten, verwenden Sie sechs R20-Batterien der Größe D.
• Wenn die Batterien nicht benutzt werden sollen, nehmen Sie sie heraus, um Schäden durch auslaufende oder korrodierende Batterien zu vermeiden.
• Das Typenschild mit Betriebsspannung, Leistungsaufnahme usw. befindet sich an der Geräteunterseite.

Aufstellung

• Stellen Sie das Gerät nicht in der Nähe von Wärmequellen oder an Orten auf, an denen es direktem Sonnenlicht, außergewöhnlich viel Staub oder mechanischen Erschütterungen ausgesetzt ist.

• Stellen Sie das Gerät nicht auf eine geneigte oder instabile Oberfläche.

• Lassen Sie an den Seiten des Gehäuses jeweils 10 mm frei. Die Lüftungsöffnungen dürfen nicht blockiert werden, damit das Gerät ordnungsgemäß arbeitet und die Lebensdauer der Komponenten nicht verkürzt wird.

• Wenn Sie das Gerät in einem in der Sonne geparkten Auto lassen, wählen Sie unbedingt eine Stelle im Auto, an der das Gerät nicht dem direkten Sonnenlicht ausgesetzt ist.
• Da für die Lautsprecher ein starker Magnet verwendet wird, halten Sie Kreditkarten mit Magnetcodierung oder Zugfederuhren (mechanische Uhren) vom Gerät fern, um mögliche Schäden durch den Magneten zu vermeiden.

Tauchen Sie das Gerät nicht in Wasser

Dieses Produkt darf nicht in Wasser eingetaucht werden oder in ständigem Kontakt mit Wasser sein.

• Bevor Sie den CD- oder Batteriefachdeckel öffnen oder schließen, wischen Sie unbedingt Wasser, Staub oder Sand vom Gehäuse des Players ab.
• Wenn Wasser in die Kopfhörerbuchse gelangt, kann sich Rost bilden. Schützen Sie die Buchse mit der dazugehörigen Gummikappe, wenn die Kopfhörer nicht benutzt werden.
• Wenn Salzwasserspritzer auf den Player gelangen, reinigen Sie ihn zuerst mit einem feuchten Tuch und trocknen ihn dann mit einem weichen, trockenen Tuch. Reinigen Sie den Player nicht unter fließendem Wasser, verwenden Sie keine Seife oder sonstige Reinigungsmittel und trocknen Sie ihn nicht mit einem Fön.
• Das mitgelieferte Netzteil ist nicht wassergeschützt. Halten Sie den Player während des Betriebs mit dem Netzteil von Wasser fern. Ansonsten besteht die Gefahr eines elektrischen Schlags.

Betrieb

- Wird das Gerät direkt von einem kalten in einen warmen Raum gebracht oder wird es in einem Raum mit hoher Luftfeuchtigkeit aufgestellt, kann sich auf der Linse im CD-Player Feuchtigkeit niederschlagen. In diesem Fall funktioniert das Gerät nicht korrekt. Nehmen Sie die CD heraus und warten Sie ca. eine Stunde, bis die Feuchtigkeit verdunstet ist.

Hinweise zu CDs

- Reinigen Sie die CD vor dem Abspielen mit einem Reinigungstuch. Wischen Sie dabei von der Mitte nach außen.

• Verwenden Sie keine Lösungsmittel wie Benzin oder Verdünner und keine handelsüblichen Reinigungsmittel oder Antistatik-Sprays für Schallplatten.
• Setzen Sie die CD weder direktem Sonnenlicht noch Wärmequellen wie zum Beispiel Warmluftauslässen aus. Lassen Sie sie nicht in einem in der Sonne geparkten Auto liegen, denn die Temperaturen im Wageninneren können sehr stark ansteigen.
• Kleben Sie kein Papier und keine Aufkleber auf die CD und zerkratzen Sie nicht die Oberfläche der CD.
• Bewahren Sie eine CD nach der Wiedergabe immer in ihrer Hülle auf.

Bei Kratzern, Verschmutzungen oder Fingerabdrücken auf der CD kann es zu Spurführungsfehlern kommen.

Musik-CDs mit Urheberrechtsschutzcodierung

Dieses Produkt ist auf die Wiedergabe von CDs ausgelegt, die dem Compact Disc-Standard (CD) entsprechen. Seit neuestem bringen einige Schallplattenfirmen Musik-CDs mit Kopierschutztechnologien auf den Markt. Beachten Sie bitte, dass einige dieser CDs nicht dem CD-Standard entsprechen und mit diesem Produkt möglicherweise nicht wiedergegeben werden können.

Sollten an Ihrem Gerät Probleme auftreten oder sollten Sie Fragen haben, wenden Sie sich bitte an Ihren Sony-Händler.

Störungsbehebung

Allgemeines

Das Gerät lässt sich nicht einschalten.

• Verbinden Sie das Netzteil fest mit einer Netzsteckdose.
• Überprüfen Sie, ob die Batterien korrekt eingelegt sind.

Das Gerät ist nicht eingeschaltet und "Low Battery" wird angezeigt.

• Tauschen Sie alle Batterien gegen neue aus, wenn sie zu schwach sind.

Das Gerät ist nicht eingeschaltet und "Battery Error" wird angezeigt.

- Überprüfen Sie, ob die Batterien korrekt eingelegt sind.

Es ist kein Ton zu hören.

• Vergewissern Sie sich, dass die gewünschte Funktion im Display angezeigt wird.
• Stellen Sie die Lautstärke ein.
• Trennen Sie die Kopfhörer vom Gerät, wenn die Wiedergabe über Lautsprecher erfolgen soll.

Störgeräusche sind zu hören.

- In der Nähe des Players wird ein Mobiltelefon oder ein anderes Gerät verwendet, das Radiowellen erzeugt. → Verwenden Sie das Mobiltelefon usw. in größerer Entfernung vom Player.

CD-Player

"No disc" leuchtet im Display, obwohl eine CD eingelegt ist.

• Legen Sie die CD mit der Beschriftung nach oben ein.
  • Die CD-R/CD-RW ist leer.
  • Die CD-R/CD-RW wurde nicht abgeschlossen. Schließen Sie die CD-R/CD-RW mit dem Aufnahmegerät ab.
• Es liegt ein Problem mit der Qualität der CD-R/CD-RW, dem Aufnahmegerät oder der Anwendungssoftware vor.

Fortsetzung

Störungsbehebung(Fortsetzung)

Es wird keine CD abgespielt.

• Sehen Sie nach, ob das CD-Fach geschlossen ist.
• Legen Sie die CD mit der Beschriftung nach oben ein.
• Reinigen Sie die CD.
• Nehmen Sie die CD heraus und lassen Sie das CD-Fach etwa eine Stunde geöffnet, damit Feuchtigkeit verdunsten kann.
• Vergewissern Sie sich, dass “CD” im Display erscheint.

Der Ton setzt aus.

• Verringern Sie die Lautstärke.
- Reinigen Sie die CD oder tauschen Sie sie aus, wenn sie stark beschädigt ist.
- Stellen Sie den Player an einem Ort auf, an dem er keinen Erschütterungen ausgesetzt ist.
- Der Ton setzt möglicherweise aus und Störgeräusche können zu hören sein, wenn Sie CD-Rs/CD-RWs von schlechter Qualität verwenden oder wenn ein Problem mit dem Aufnahmegerät oder der Anwendungssoftware vorliegt.

"Not MP3" wird angezeigt.

- Sie versuchen, eine Datei wiederzugeben, die keine MP3-Datei ist, aber die Erweiterung "mp3" hat (Seite 25).

"Not MP3 (Layer-1, 2)" wird angezeigt.

- Sie versuchen, eine Datei im Format MPEG1 Audio Layer-1 oder -2 wiederzugeben. Sie können mit diesem Player nur MP3-Dateien (MPEG 1 Audio Layer-3) wiedergeben (Seite 25).

Radio

Der Ton ist sehr leise oder von schlechter Qualität.

• Tauschen Sie alle Batterien gegen neue aus, wenn sie zu schwach sind.
• Stellen Sie den Player weiter entfernt vom Fernsehgerät auf.

Das Bild auf Ihrem Fernsehschirm wird instabil.

- Wenn Sie einen UKW-Sender in der Nähe eines Fernsehgeräts mit Zimmerantenne empfangen, stellen Sie das Gerät weiter entfernt vom Fernsehgerät auf.

Wenn das Problem nach den oben genannten Abhilfemaßnahmen bestehen bleibt, trennen Sie das Netzteil von der Netzsteckdose und nehmen Sie alle Batterien heraus. Wenn alle Anzeigen im Display erloschen sind, stecken Sie das Netzteil wieder ein und legen die Batterien wieder ein. Sollte die Störung bestehen bleiben, wenden Sie sich an Ihren Sony-Händler.

Wartung

Reinigen der Linse

Wenn die Linse verschmutzt ist, kann es während der Wiedergabe einer CD zu Tonaussetzern kommen. Reinigen Sie die Linse mit einem handelsüblichen Staubbläser.

Linse

Reinigen des Gehäuses

Reinigen Sie Gehäuse, Bedienfeld und Bedienelemente mit einem weichen Tuch, das Sie leicht mit einer milden Reinigungslösung angefeuchtet haben. Verwenden Sie keine Scheuermittel, Scheuerschwämme oder Lösungsmittel wie Alkohol oder Benzin.

Technische Daten

CD-Player

System

Digitales CD-Audiosystem

Eigenschaften der Laserdiode

Material: GaAlAs

Wellenlänge: 780 nm

Emissionsdauer: Kontinuierlich

Gemessen im Abstand von etwa 200 mm von der

Linsenoberfläche am optischen Sensorblock mit einer

Öffnung von 7 mm.

Rotationsgeschwindigkeit

200 U/min bis 500 U/min (CLV)

Anzahl der Kanäle

2

Frequenzgang

20 bis 20 000 Hz +1/-2 dB

Gleichlaufschwankungen

Unterhalb der Messgrenze

Radio

Frequenzbereich

UKW: 87,5 - 108 MHz

MW: 531 - 1 611 kHz (9-kHz-Empfangsintervall)

530 - 1 610 kHz (10-kHz-Empfangsintervall)

LW: 153 - 279 kHz

IF

UKW: 10,7 MHz

MW/LW: 450 kHz

Antennen

UKW: Teleskopantenne

MW/LW: Eingebaute Ferritstabantenne

Allgemeines

Lautsprecher

Breitbandlautsprecher: 10 cm Durchmesser, 3,2 Ω,

Konus (2)

Ausgänge

Kopfhörerbuchse (Stereominibuchse)

Für Kopfhörer mit Impedanz von 16 - 68 Ω

Maximale Ausgangsleistung

4,6 W

Stromversorgung

Buchse DC IN 9V für:

Mitgeliefertes Netzteil für Betriebsspannung von

230 V Wechselstrom, 50 Hz

9 V Gleichstrom, 6 R20-Batterien der Größe D

Lebensdauer der Batterie

Bei CD-Wiedergabe:

R20P von Sony: ca. 7,5 Std.

LR20-Alkalibatterien von Sony: ca. 14 Std.

Abmessungen

einschließl. vorstehender Teile und Bedienelemente

Gewicht

ca. 3,4 kg (einschl. Batterien)

Mitgeliefertes Zubehör

Netzteil (1)

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Gesondert erhältliches Zubehör

MDR-Kopfhörerserie von Sony

Erläuterungen zu "MP3"

Was ist MP3?

MP3 (MPEG 1 Audio Layer-3) ist eine Standardtechnologie und ein Standardformat zum Komprimieren von Audiodaten. Dabei wird die Datei auf etwa 1/10 ihrer ursprünglichen Größe komprimiert. Töne, die für das menschliche Ohr nicht hörbar sind, werden unterdrückt, während Töne, die für das menschliche Ohr hörbar sind, aufgezeichnet werden.

Für die Wiedergabe auf diesem Player geeignete "MP3"-Dateien

Sie können ausschließlich MP3-Dateien wiedergeben lassen, bei denen bei der Aufnahme folgende Voraussetzungen erfüllt waren.

GEEIGNETE DATENTRÄGER

CD-Rs und CD-RWs

GEEIGNETES DATENTRÄGERFORMAT

Sie können Datenträger nach ISO 9660 Stufe 1, Stufe 2 und im erweiterten Joliet-Format verwenden. In einigen Fällen werden MP3-Dateien, die in einem anderen als den genannten Formaten aufgenommen wurden, möglicherweise nicht ordnungsgemäß wiedergegeben oder die Datei- und Ordnernamen werden möglicherweise nicht richtig angezeigt.

Im Folgenden sind die wichtigsten Spezifikationen des geeigneten Datenträgerformats aufgeführt:

• Maximale Verzeichnisebenen: 8
- Geeignete Zeichen für Datei-/Ordnernamen: A - Z, a - z, 0 - 9, _ (Unterstrich)
- Höchstzahl an Zeichen für einen Dateinamen: 64 einschließlich Anführungszeichen und eines 3-stelligen Erweiterungscodes

Hinweise

• Fügen Sie beim Benennen unbedingt die Dateierweiterung "mp3" zum Dateinamen hinzu.
• Wenn eine andere als eine MP3-Datei die Erweiterung “mp3” hat, kann der Player die Datei nicht richtig erkennen und erzeugt Störgeräusche, die die Lautsprecher beschädigen könnten.
• Der Dateiname entspricht nicht dem ID-Tag.

HÖCHSTZAHL AN ORDNERN/DATEIEN

• Höchstzahl an Ordnern: 255
• Höchstzahl an Dateien: 255

EINSTELLUNGEN FÜR KOMPRIMIERUNGS- UND SCHREIBSOFTWARE

• Zum Komprimieren von Audiodaten für das Speichern in einer MP3-Datei empfiehlt es sich, die Übertragungsbitrate der Komprimierungssoftware auf "44,1 kHz", "128 kbps" und "Constant Bit Rate" einzustellen.
• Um mit der maximalen Kapazität aufzunehmen, stellen Sie “halting of writing” ein.
• Wenn Sie auf einem Datenträger, auf dem nichts aufgezeichnet ist, auf einmal bis zur maximalen Kapazität aufnehmen wollen, stellen Sie “Disc at Once” ein.

HINWEISE ZUM SPEICHERN VON DATEIEN AUF DEM DATENTRÄGER

Wenn eine CD eingelegt wird, liest der Player alle Dateien auf dieser CD ein. Enthält die CD viele Ordner oder Dateien, die nicht das MP3-Format aufweisen, kann es lange dauern, bis die Wiedergabe beginnt bzw. die Wiedergabe der nächsten MP3-Datei gestartet wird.

Speichern Sie keine unnötigen Ordner oder Dateien, die nicht das MP3-Format aufweisen, auf einer CD, die zur Wiedergabe von MP3-Dateien verwendet werden soll.

Es empfiehlt sich, keine Dateien eines anderen Typs oder unnötige Ordner auf einer CD mit MP3-Dateien zu speichern.

Erläuterungen zum "ID3-Tag"

Das ID3-Tag ist ein Format zum Hinzufügen bestimmter Informationen (Titelname, Interpretenname, Albumname usw.) zu MP3-Dateien.

Dieser Player entspricht Version 1.1 des ID3-Tag-Formats. Wenn eine Datei ID3-Tag-Informationen enthält, können Titelname, Interpretenname und Albumname angezeigt werden.

Hinweis

Wenn Sie eine andere Version als 1.1 verwenden, werden die ID3-Tag-Informationen nicht richtig angezeigt.

Index

A

Anschließen des Netzteils 18

Ansteuern einer bestimmten Passage 11

Auswählen

Klangbetonung 17

Stromquellen 18

Titel 5

B

Batterien

für Player 19

C

CD-Player 4

D

Display 10

E

ESP 14

G

Grafikmuster 19

I

ID3-Tag 10, 26

K

Klangbetonung 17

M

MEGA BASS 17

MP3

Display 10

Erläuterungen zu MP3 25

Wiedergabereihenfolge 7

P

Programme Play 13

R

Radioempfang 8

Radiosender

einstellen 16

speichern 15

Reinigung

Gehäuse 23

Linse 23

Repeat Play 11

S

Shuffle Play 12

Sicherheitsmaßnahmen 20

Speichern von Radiosendern 15

Störungsbehebung 21

Stromquellen 18

T

Technische Daten 24

V

Verbessern des Radioempfangs 9

Vorbereitungen 18

W

Wartung 23

Wiedergabe

einer CD 4

gespeicherter Radiosender 16

von Titeln in willkürlicher Reihenfolge 12

von Titeln wiederholen 11

Z

Zusammenstellen eines eigenen Programms 13
