BEDIENUNGSANLEITUNG IWR 241 Terris

Stereo Internetradio mit Weckfunktion

Internet Radio 1945 ENERGY SWISS Im Internet Radio Energy Swiss gibt's alle Sounds auf der Heimat. 744

Deutsch 2

Français...... 49

Italiano.... 93

Aktionszeitraum: 05/2014, Modell: IWR 241

Originalbedienungsanleitung

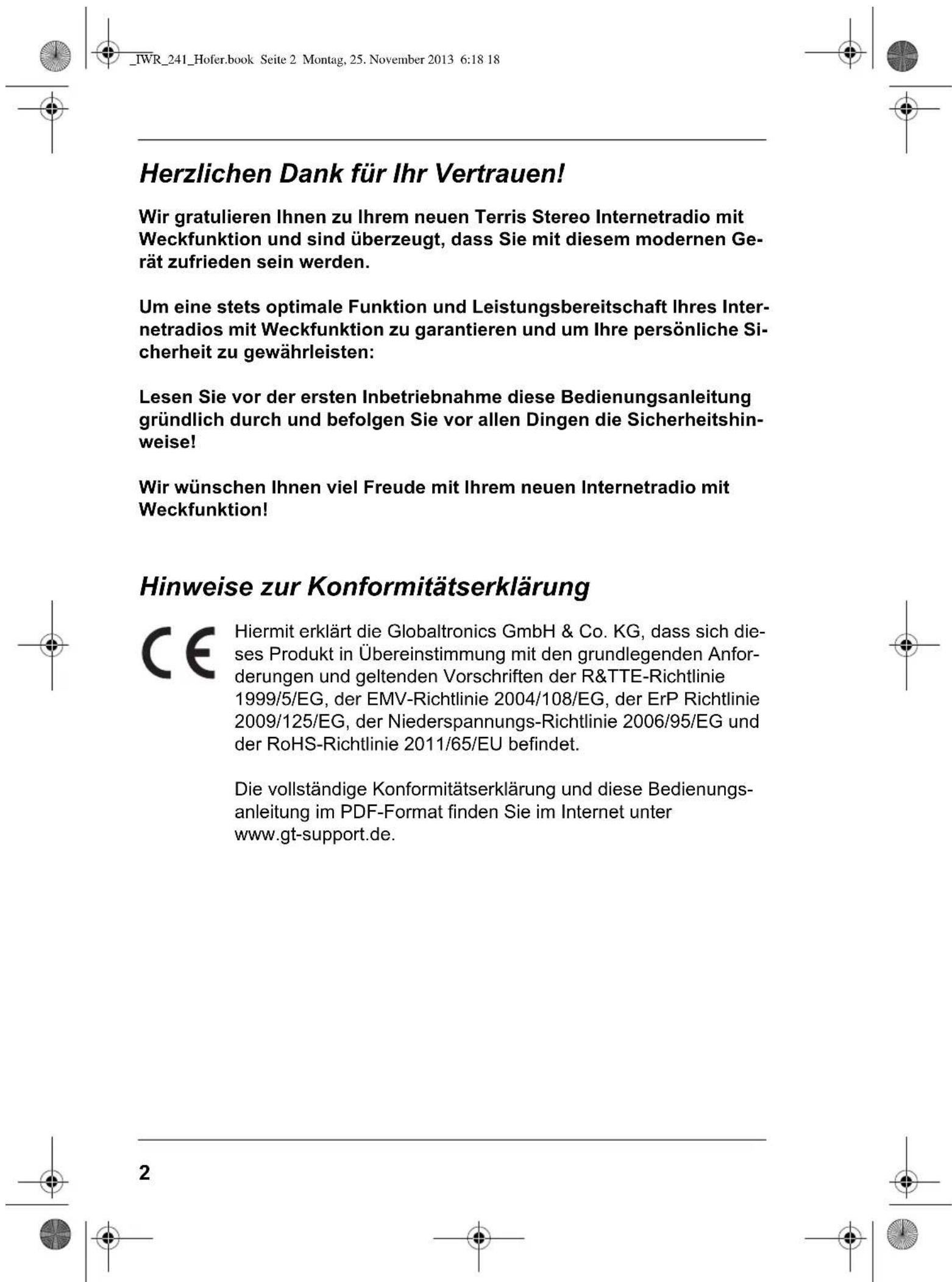

Herzlichen Dank für Ihr Vertrauen! Wir gratulieren Ihnen zu Ihrem neuen Terris Stereo Internetradio mit Weckfunktion und sind überzeugt, dass Sie mit diesem modernen Gerät zufrieden sein werden. Um eine stets optimale Funktion und Leistungsbereitschaft Ihres Internetradios mit Weckfunktion zu garantieren und um Ihre persönliche Sicherheit zu gewährleisten: Lesen Sie vor der ersten Inbetriebnahme diese Bedienungsanleitung gründlich durch und befolgen Sie vor allen Dingen die Sicherheitshinweise! Wir wünschen Ihnen viel Freude mit Ihrem neuen Internetradio mit Weckfunktion! Hinweise zur Konformitätserklärung CE Hiermit erklärt die Globaltronics GmbH & Co. KG, dass sich dieses Produkt in Übereinstimmung mit den grundlegenden Anforderungen und geltenden Vorschriften der R&TTE-Richtlinie 1999/5/EG, der EMV-Richtlinie 2004/108/EG, der ErP Richtlinie 2009/125/EG, der Niederspannungs-Richtlinie 2006/95/EG und der RoHS-Richtlinie 2011/65/EU befindet. Die vollständige Konformitätserklärung und diese Bedienungsanleitung im PDF-Format finden Sie im Internet unter www.gt-support.de.

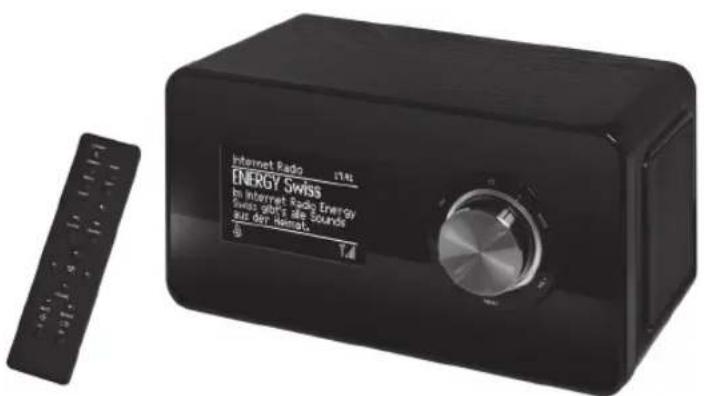

Lieferumfang

Datenübersicht

Artikel Stereo Internetradio mit Weckfunktion
Modell IWR 241
Artikelnummer 36182
Manual ID E46416 (AT) / E46418 (CH) / PE / 2013
Aktionszeitraum	05/2014
Hersteller Globaltronics GmbH & Co. KG
Web www.gt-support.de

1. LIEFERUMFANG

Vergewissern Sie sich beim Auspacken, dass folgende Teile mitgeliefert wurden:

• Internetradio IWR 241
  • Fernbedienung (inklusive Batterie)
• Netzteil
  • Bedienungsanleitung

Internet Radio 174L ENERGY SWISS in Internet Radio Energy Swiss 980's die Sounds aus der Hemat. 5 7.4

Inhalt

1. Lieferumfang .... 3
2. Allgemein 5
3. Sicherheitshinweise 6
4. Geräteübersicht 9
5. Aufstellen 14
6. Stromversorgung 14
7. Anschlüsse 15
8. Systemvoraussetzungen 16
9. Erster Verbindungsaufbau 17

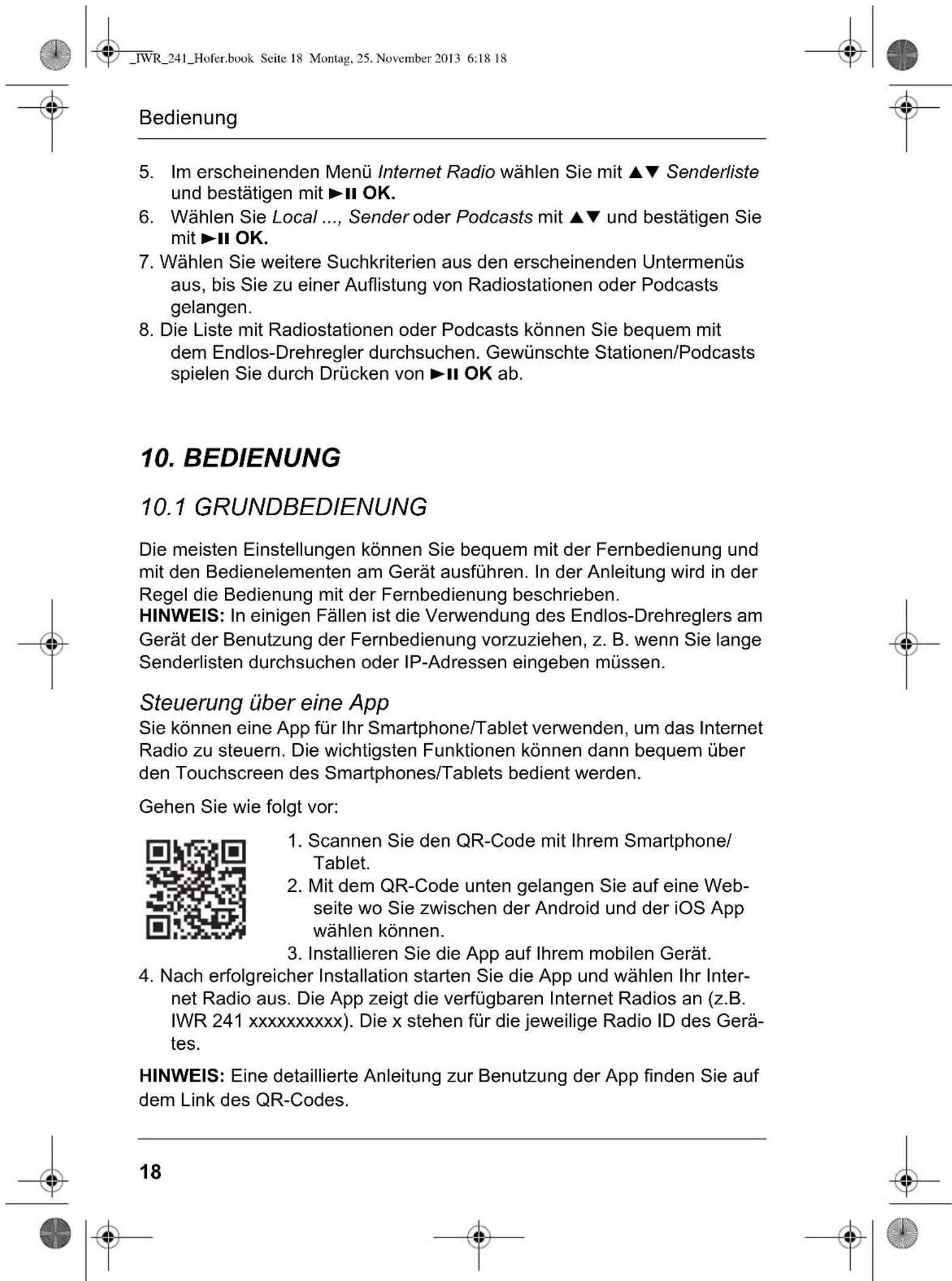

10. Bedienung 18

10.1 Grundbedienung 18

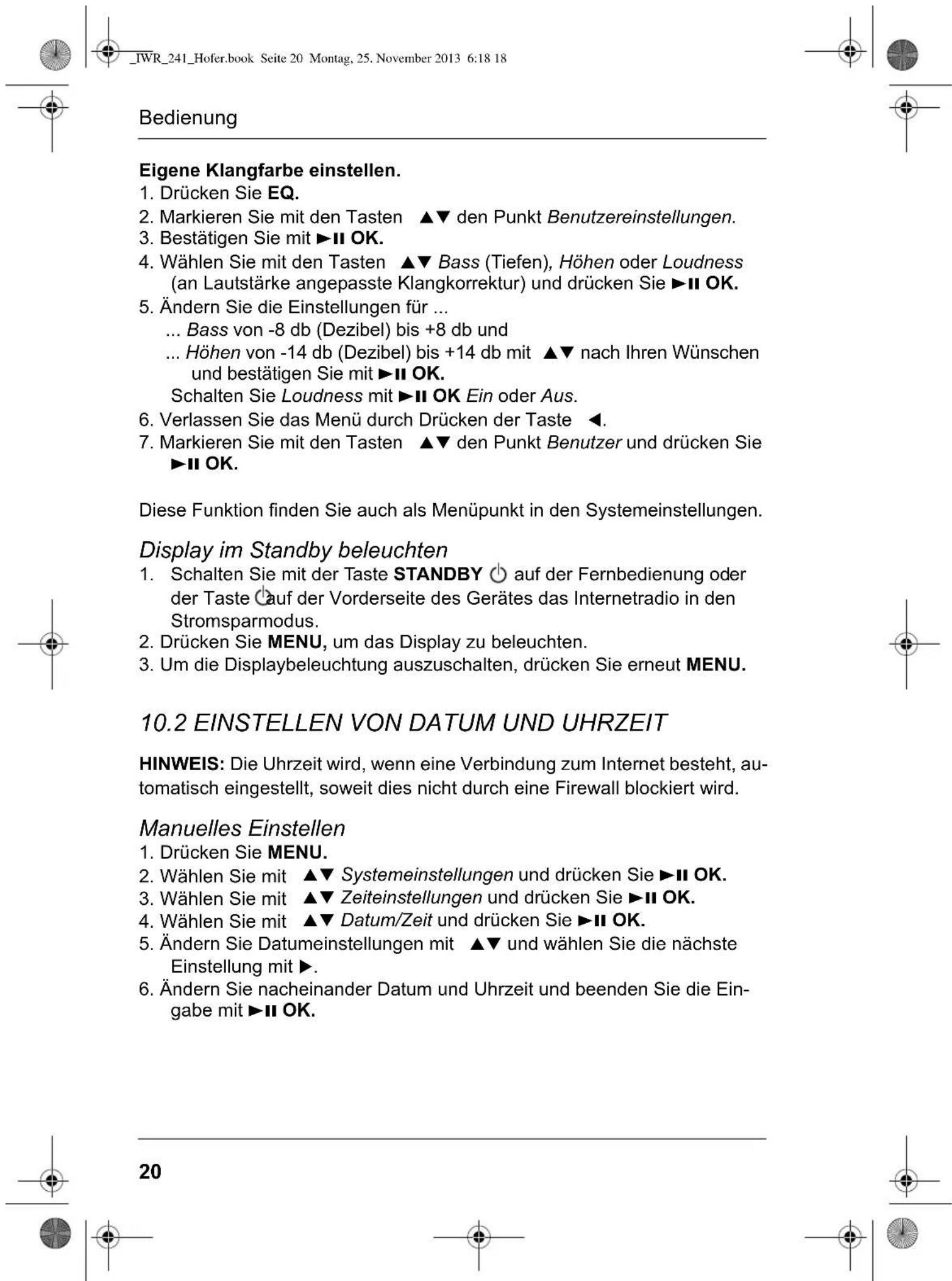

10.2 Einstellen von Datum und Uhrzeit 20

1. Internet-Radiosender 22

11.1 Sender auswählen 22
11.2 Sender unter FAV speichern 22
11.3 Favoritenliste im Internet speichern 23

1. UKW-Radio 24

12.1 Sender einstellen 24
12.2 Sender speichern und aufrufen 24

1. DAB-Radio 25

13.1 Sender einstellen 25
13.2 Senderinformationen wechseln 26
13.3 Weitere DAB-Funktionen 27

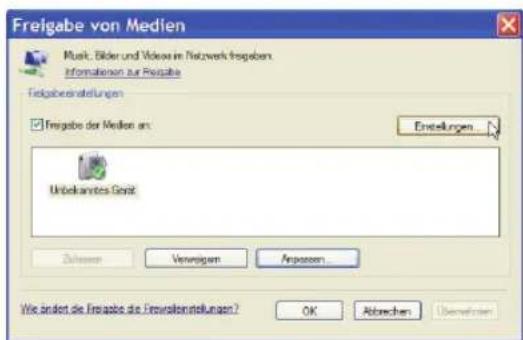

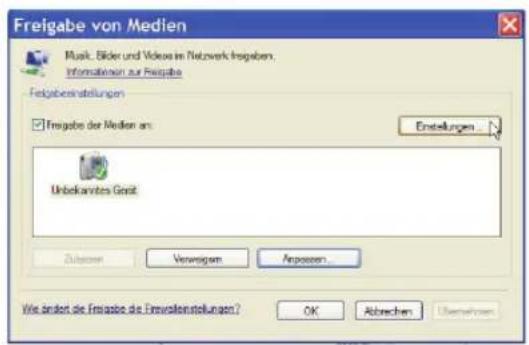

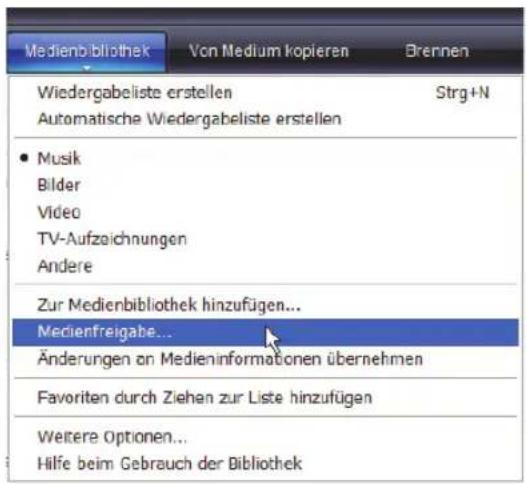

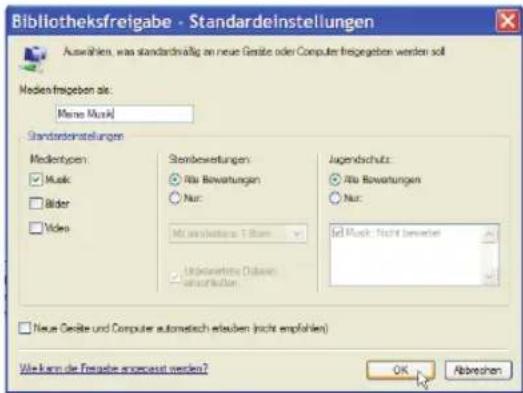

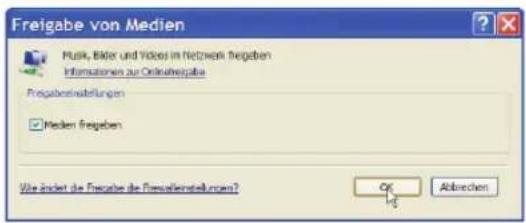

1. Musiksammlung wiedergeben (Musik Archiv) 28

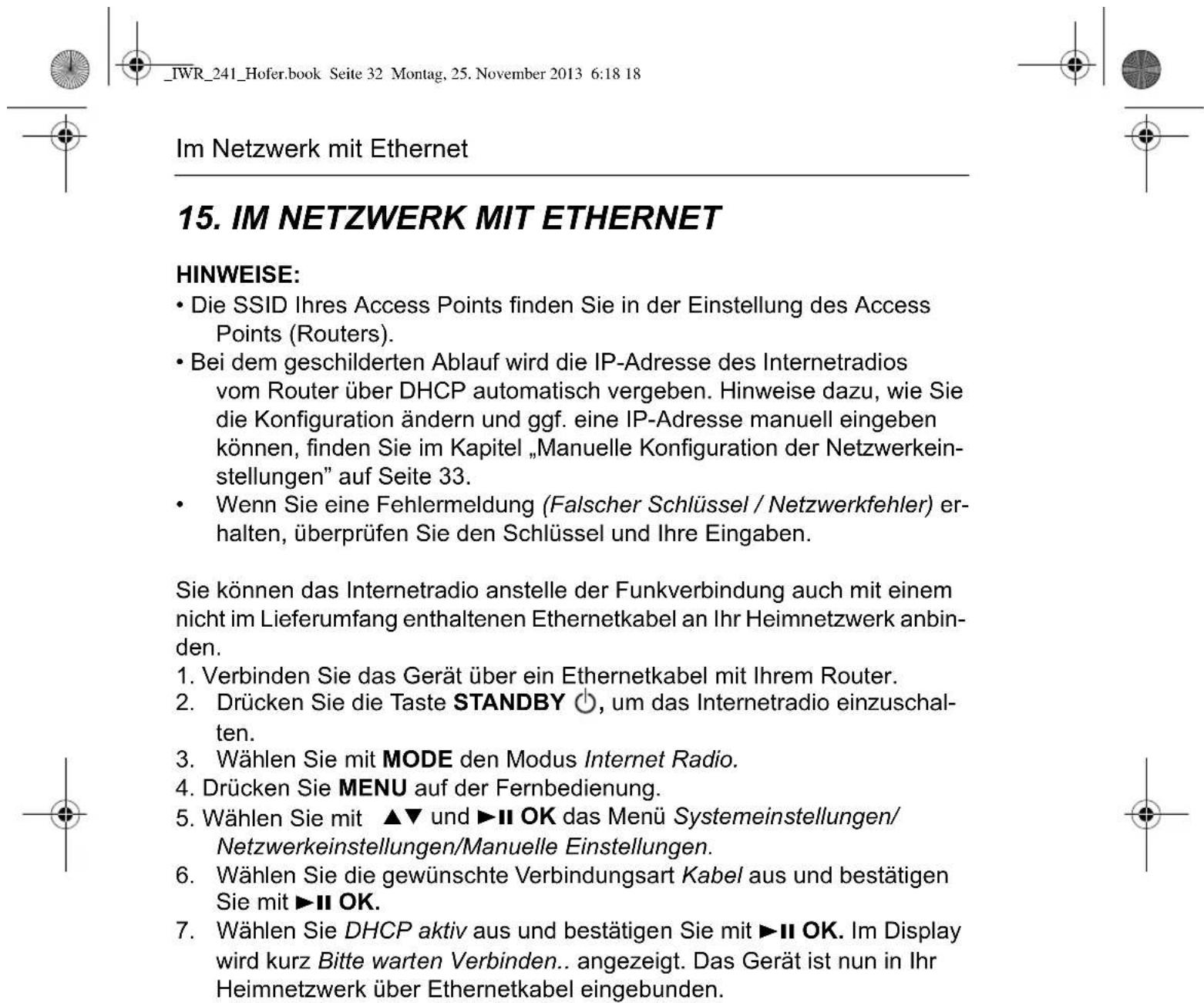

2. Im Netzwerk mit Ethernet 32

3. Manuelle Konfiguration der Netzwerkeinstellungen 33

4. Sonderfunktionen 34

17.1 Alarm einstellen 34
17.2 Alarm wiederholen oder ausschalten 35
17.3 Ausschaltzeit einstellen 35
17.4 Sprache 35
17.5 Dimmer 36
17.6 Werkseinstellung 36
17.7 Software Update 36
17.8 Info 37
17.9 PIN für APP (NetRemote Pin Setup) 37
17.10 Dauerhafte Netzwerkverbindung 37

1. Glossar 38
2. Reinigung 40
3. Entsorgen 40
4. Problemlösungen 41
5. Technische Daten 43

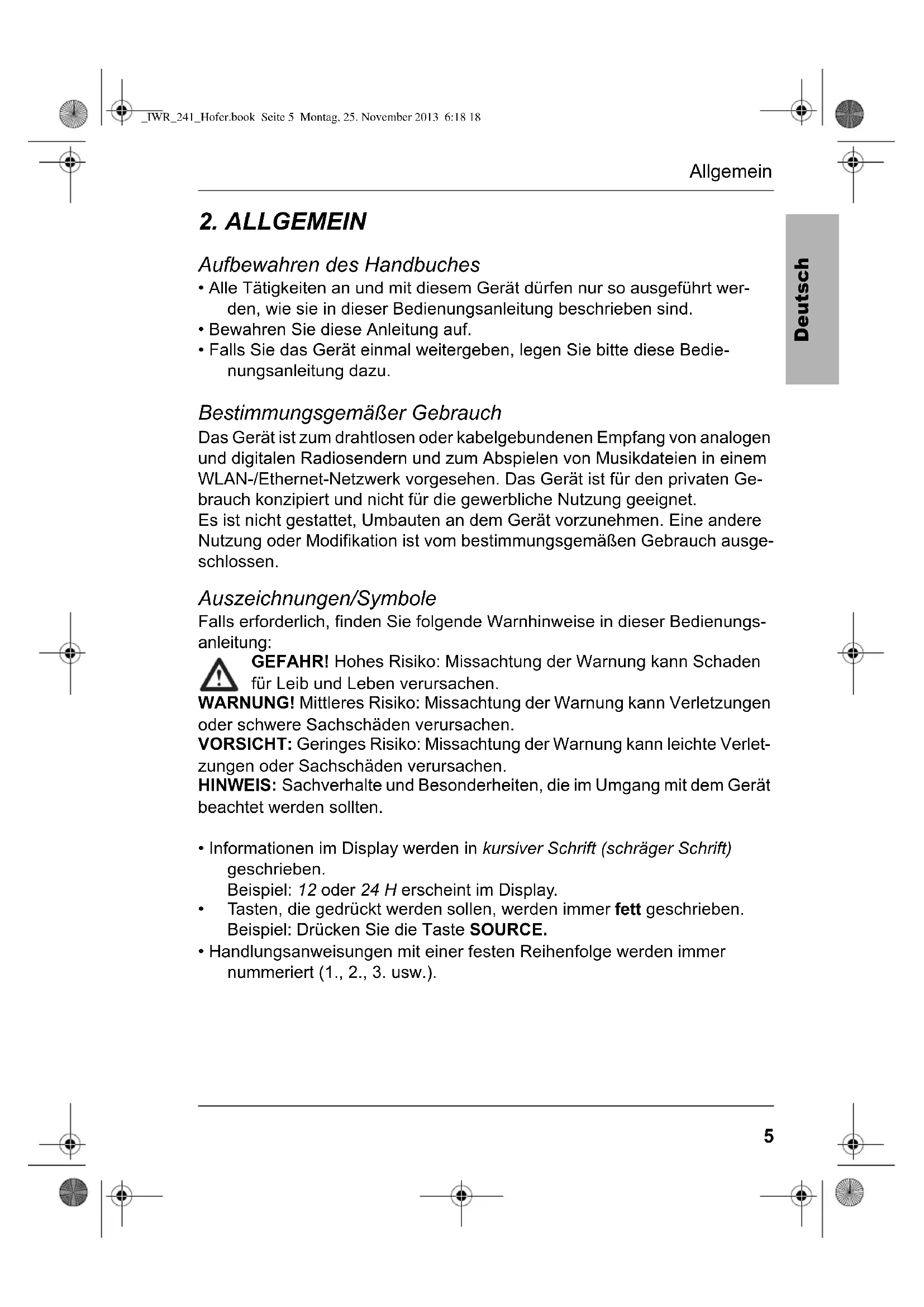

2. ALLGEMEIN

Aufbewahren des Handbuches

• Alle Tätigkeiten an und mit diesem Gerät dürfen nur so ausgeführt werden, wie sie in dieser Bedienungsanleitung beschrieben sind.
  • Bewahren Sie diese Anleitung auf.
• Falls Sie das Gerät einmal weitergeben, legen Sie bitte diese Bedienungsanleitung dazu.

Bestimmungsgemäßer Gebrauch

Das Gerät ist zum drahtlosen oder kabelgebundenen Empfang von analogen und digitalen Radiosendern und zum Abspielen von Musikdateien in einem WLAN-/Ethernet-Netzwerk vorgesehen. Das Gerät ist für den privaten Gebrauch konzipiert und nicht für die gewerbliche Nutzung geeignet.

Es ist nicht gestattet, Umbauten an dem Gerät vorzunehmen. Eine andere Nutzung oder Modifikation ist vom bestimmungsgemäßen Gebrauch ausgeschlossen.

Auszeichnungen/Symbole

Falls erforderlich, finden Sie folgende Warnhinweise in dieser Bedienungsanleitung:

GEFAHR! Hohes Risiko: Missachtung der Warnung kann Schaden für Leib und Leben verursachen.

WARNUNG! Mittleres Risiko: Missachtung der Warnung kann Verletzungen oder schwere Sachschäden verursachen.

VORSICHT: Geringes Risiko: Missachtung der Warnung kann leichte Verletzungen oder Sachschäden verursachen.

HINWEIS: Sachverhalte und Besonderheiten, die im Umgang mit dem Gerät beachtet werden sollten.

• Informationen im Display werden in kursiver Schrift (schräger Schrift) geschrieben.
  Beispiel: 12 oder 24 H erscheint im Display.
• Tasten, die gedrückt werden sollen, werden immer fett geschrieben. Beispiel: Drücken Sie die Taste SOURCE.
• Handlungsanweisungen mit einer festen Reihenfolge werden immer nummeriert (1., 2., 3. usw.).

Sicherheitshinweise 3. SICHERHEITSHINWEISE Allgemeine Hinweise • Das Typenschild befindet sich auf der Rückseite des Gerätes. • Verpackungsmaterial und Schutzfolien sind kein Kinderspielzeug. Kinder dürfen nicht mit den Kunststoffbeuteln spielen. Es besteht Erstickungsgefahr. • Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. • Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. • Um Gefährdungen zu vermeiden, nehmen Sie keine Veränderungen am Gerät vor. Lassen Sie Reparaturen nur von einer Fachwerkstatt bzw. im Service-Center durchführen. Umgebungsbedingungen • Das Gerät und das Netzteil dürfen nicht Tropf- und Spritzwasser ausgesetzt werden. Sonst besteht die Gefahr eines elektrischen Schlages. Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände, wie z.B. Vasen, auf das Gerät oder in unmittelbare Nähe. • Wenn Sie das Gerät in einem Regal aufstellen, halten Sie einen Abstand von mindestens 10 cm zu allen Seiten ein. • Sollte das Gerät doch einmal ins Wasser gefallen sein, ziehen Sie sofort das Netzteil und nehmen Sie erst danach das Gerät heraus. Benutzen Sie das Gerät in diesem Fall nicht mehr, sondern lassen Sie dieses durch einen Fachbetrieb überprüfen. • Verwenden Sie das Gerät nur in moderatem Klima. • Offene Feuerquellen, wie z.B. brennende Kerzen, dürfen nicht auf oder in die Nähe des Gerätes gestellt werden. • Kerzen und andere offene Flammen müssen zu jeder Zeit von diesem Produkt ferngehalten werden, um das Ausbreiten von Feuer zu verhindern. • Stellen Sie das Gerät so auf, dass kein direktes Sonnenlicht darauf fällt. • Verwenden Sie das Gerät nicht in der Nähe eines Heizkörpers. • Decken Sie das Netzteil nicht ab, um eine Überhitzung zu vermeiden. • Verwenden Sie das Gerät nicht im Freien und nicht in der Nähe von Wasserflächen, z.B. Badewannen.

Sicherheitshinweise

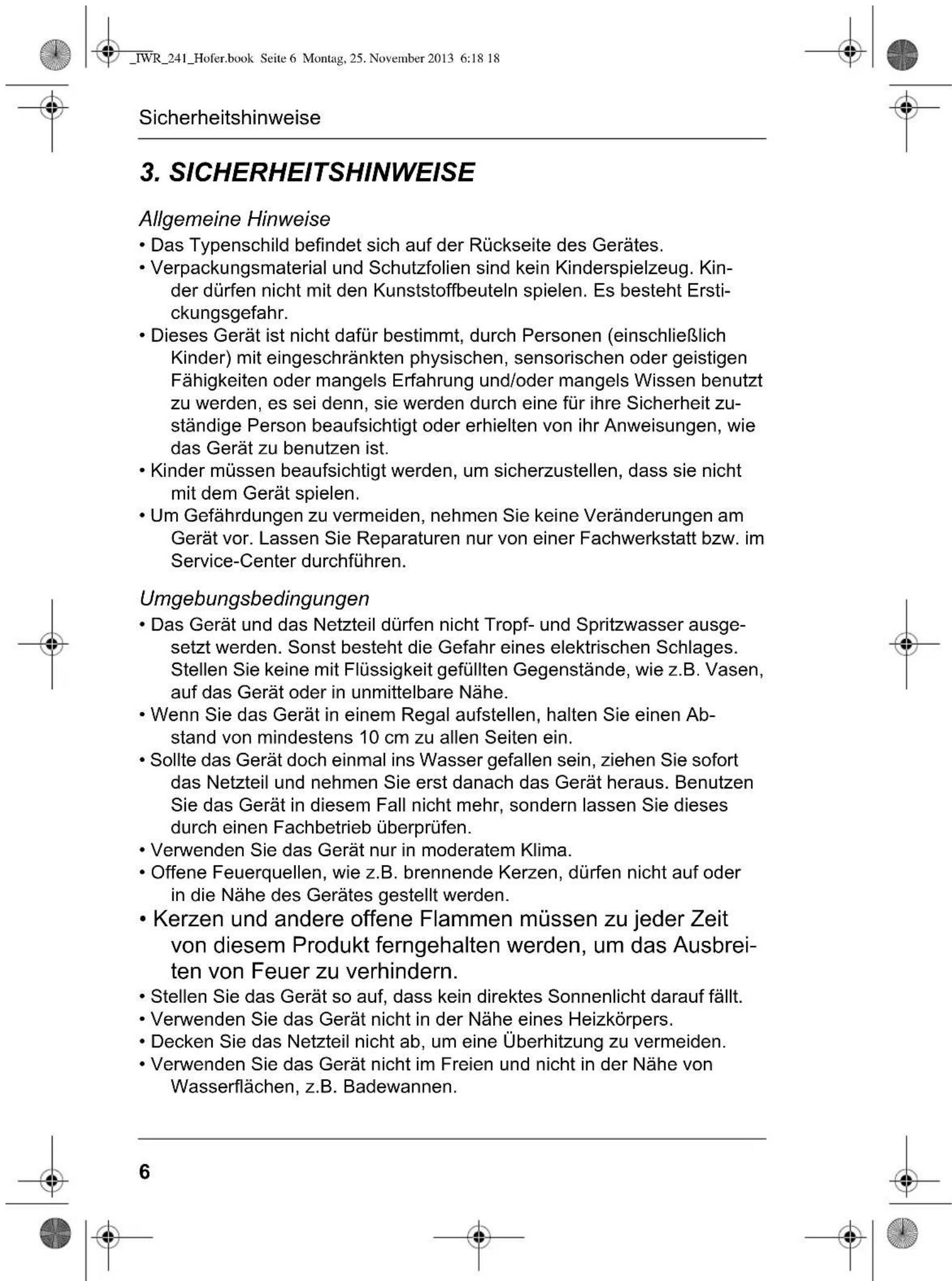

3. SICHERHEITSHINWEISE

Allgemeine Hinweise

• Das Typenschild befindet sich auf der Rückseite des Gerätes.
• Verpackungsmaterial und Schutzfolien sind kein Kinderspielzeug. Kinder dürfen nicht mit den Kunststoffbeuteln spielen. Es besteht Erstickungsgefahr.
• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
• Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Um Gefährdungen zu vermeiden, nehmen Sie keine Veränderungen am Gerät vor. Lassen Sie Reparaturen nur von einer Fachwerkstatt bzw. im Service-Center durchführen.

Umgebungsbedingungen

• Das Gerät und das Netzteil dürfen nicht Tropf- und Spritzwasser ausgesetzt werden. Sonst besteht die Gefahr eines elektrischen Schlages. Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände, wie z.B. Vasen, auf das Gerät oder in unmittelbare Nähe.
• Wenn Sie das Gerät in einem Regal aufstellen, halten Sie einen Abstand von mindestens 10 cm zu allen Seiten ein.
• Sollte das Gerät doch einmal ins Wasser gefallen sein, ziehen Sie sofort das Netzteil und nehmen Sie erst danach das Gerät heraus. Benutzen Sie das Gerät in diesem Fall nicht mehr, sondern lassen Sie dieses durch einen Fachbetrieb überprüfen.
• Verwenden Sie das Gerät nur in moderatem Klima.
• Offene Feuerquellen, wie z.B. brennende Kerzen, dürfen nicht auf oder in die Nähe des Gerätes gestellt werden.
• Kerzen und andere offene Flammen müssen zu jeder Zeit von diesem Produkt ferngehalten werden, um das Ausbreiten von Feuer zu verhindern.
• Stellen Sie das Gerät so auf, dass kein direktes Sonnenlicht darauf fällt.
• Verwenden Sie das Gerät nicht in der Nähe eines Heizkörpers.
• Decken Sie das Netzteil nicht ab, um eine Überhitzung zu vermeiden.
• Verwenden Sie das Gerät nicht im Freien und nicht in der Nähe von Wasserflächen, z.B. Badewannen.

Sicherheitshinweise

- Warten Sie mit dem Anschluss des Netzteils, wenn das Gerät von einem kalten in einen warmen Raum gebracht wird. Das dabei entstehende Kondenswasser kann unter Umständen das Gerät zerstören. Wenn das Gerät Zimmertemperatur erreicht hat, kann das Gerät gefahrlos in Betrieb genommen werden.

Stromversorgung

- Schließen Sie das Netzteil nur an eine ordnungsgemäß installierte, gut zugängliche Steckdose an, deren Spannung der Angabe auf dem Typenschild entspricht. Die Steckdose muss auch nach dem Anschließen weiterhin gut zugänglich sein.

- Nehmen Sie das Gerät nicht in Betrieb, wenn das Gerät, das Netzteil oder das Kabel sichtbare Schäden aufweist oder wenn das Gerät zuvor fallen gelassen wurde.

- Stecken Sie das Netzteil erst dann in eine Steckdose, wenn das Kabel mit dem Gerät verbunden ist.

- Achten Sie darauf, dass das Kabel nicht durch scharfe Kanten oder heiße Stellen beschädigt werden kann.

- Achten Sie darauf, dass das Kabel nicht eingeklemmt oder gequetscht wird.

- Um das Netzteil aus der Steckdose zu ziehen, immer am Netzteil, nie am Kabel ziehen.

- Verlegen Sie das Kabel so, dass es nicht zur Stolperfalle wird.

- Ziehen Sie das Netzteil aus der Steckdose, ...

... wenn eine Störung auftritt, ... wenn Sie das Gerät nicht benutzen, ... wenn Sie das Gerät reinigen wollen und ... bei Gewitter.

- Um das Gerät vollständig vom Netz zu trennen, ziehen Sie das Netzteil aus der Steckdose heraus.

Bei Störungen

• Ziehen Sie sofort das Netzteil, wenn das Gerät beschädigt ist.
• Beschädigte Geräte bzw. beschädigte Netzteile dürfen nicht mehr verwendet werden.
• GEFAHR! Sollten Flüssigkeiten oder Fremdkörper in das Gerät gelangen, sofort das Netzteil ziehen. Vor einer erneuten Inbetriebnahme das Gerät prüfen lassen.
• Benutzen Sie das Gerät nicht, wenn es sichtbare Beschädigungen am Gehäuse oder dem Netzkabel/Netzteil aufweist. Reparaturen am Gerät dürfen ausschließlich vom Service Center vorgenommen werden.

Sicherheitshinweise

Kopfhörer

- Das zu laute Hören von Musik über einen Ohr- oder Kopfhörer erzeugt übermäßigen Schalldruck und kann zum Verlust des Hörvermögens führen. Beugen Sie Gesundheitsschäden vor und vermeiden Sie dauerhaftes Hören mit hoher Lautstärke über Kopf- und Ohrhörer.

Reinigung und Pflege

- Für die Reinigung verwenden Sie ein trockenes, weiches Tuch. Verwenden Sie keine ätzenden oder scheuernden Reinigungsmittel. Diese könnten die Oberfläche des Gerätes beschädigen.

Batterie

• Batterien können beim Verschlucken lebensgefährlich sein. Bewahren Sie deshalb Batterien und Fernbedienung für Kleinkinder unerreichbar auf. Wurde eine Batterie verschluckt, muss sofort ärztliche Hilfe in Anspruch genommen werden.
  • Die Batterie darf nicht geladen oder mit anderen Mitteln reaktiviert, nicht auseinandergenommen, ins Feuer geworfen oder kurzgeschlossen werden.
• Reinigen Sie Batterie- und Gerätekontakte vor dem Einlegen der Batterie.
• Explosionsgefahr bei unsachgemäßem Auswechseln der Batterie. Er-satz nur durch denselben oder einen gleichwertigen Typ.
• Beachten Sie beim Einlegen der Batterie die richtige Polarität.
• Entfernen Sie die Batterie aus der Fernbedienung, wenn Sie die Fernbedienung längere Zeit nicht benutzen wollen. Die Batterie könnte auslaufen und die Fernbedienung beschädigen.
• Setzen Sie die Batterie keinen extremen Bedingungen aus, legen Sie z. B. die Fernbedienung nicht auf Heizkörpern ab und setzen Sie sie nicht direkter Sonneneinstrahlung aus. Es besteht ansonsten erhöhte Auslaufgefahr.
• Nehmen Sie eine leere Batterie umgehend aus der Fernbedienung! Es besteht eine erhöhte Auslaufgefahr.
• Wenn Batteriesäure ausgelaufen ist, vermeiden Sie den Kontakt mit Haut, Augen und Schleimhäuten. Spülen Sie bei Kontakt mit der Säure die betroffenen Stellen sofort mit reichlich klarem Wasser und suchen Sie umgehend einen Arzt auf.

Geräteübersicht

4. GERÄTEÜBERSICHT

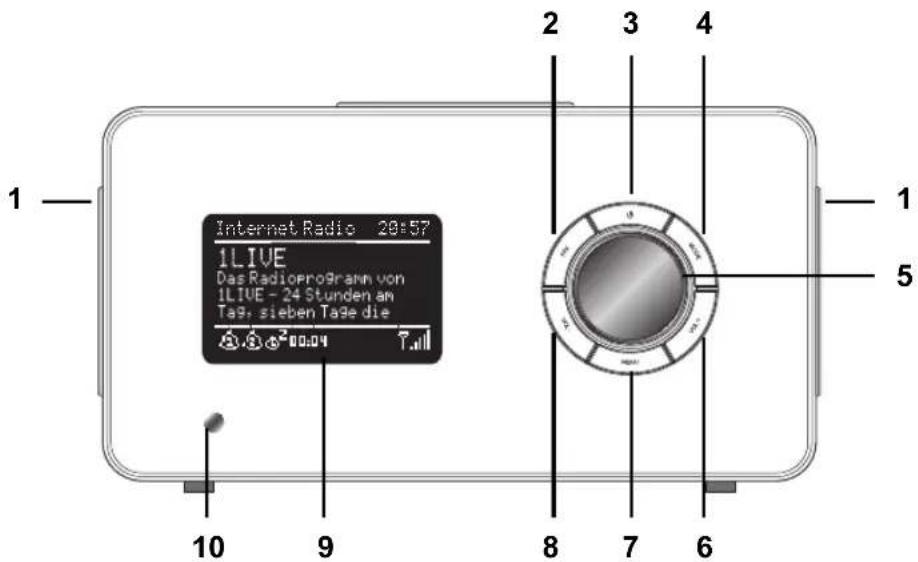

Vorderseite

Internet Radio 20:57 1LIVE Das Radioprogram von 1LIVE - 24 Stunden am Tas, sieben Tage die 10 9 8 7 6 1 2 3 4 5

1 Lautsprecher

2 F A V kurz drücken: Sender-Favoritenliste wählen gedrückt halten: aktuellen Sender in Favoritenliste speichern

3 Gerät in Standby schalten / Gerät aus Standby einschalten Alarm: Alarm ausschalten

4 MODE durch wiederholtes Drücken umschalten auf: Internet Radio, DAB Radio, FM Radio (UKW), AUX IN, Musik Archiv

5 Endlos-Drehregler mit Tastendruck-Funktion gegen den Uhrzeigersinn: Lautstärke verringern im Uhrzeigersinn: Lautstärke erhöhen in Menüs: z. B. Senderlisten durchsuchen, IP-Adressen wählen, etc. Alarm: SNOOZE-Funktion ggf. wiederholt drücken, um die Alarmwiederholung einzuschalten (5 min, 10 min, 15 min oder 30 min). Radio: drücken, um den Sendersuchlauf zu starten

6 VOL + Lautstärke erhöhen

7 M E N U Menü aktivieren (Menüaufbau abhängig vom Modus) / im Menü einen Schritt zurück schalten im Standby: Displaybeleuchtung ein-/ausschalten

8 VOL - Lautstärke verringern

9 Display: Anzeige von Symbolen und Klarschrift

10 Infrarotsensor für Fernbedienung

IWR_241_Hofer.book Seite 10 Montag, 25. November 2013 6:18 18

Geräteübersicht

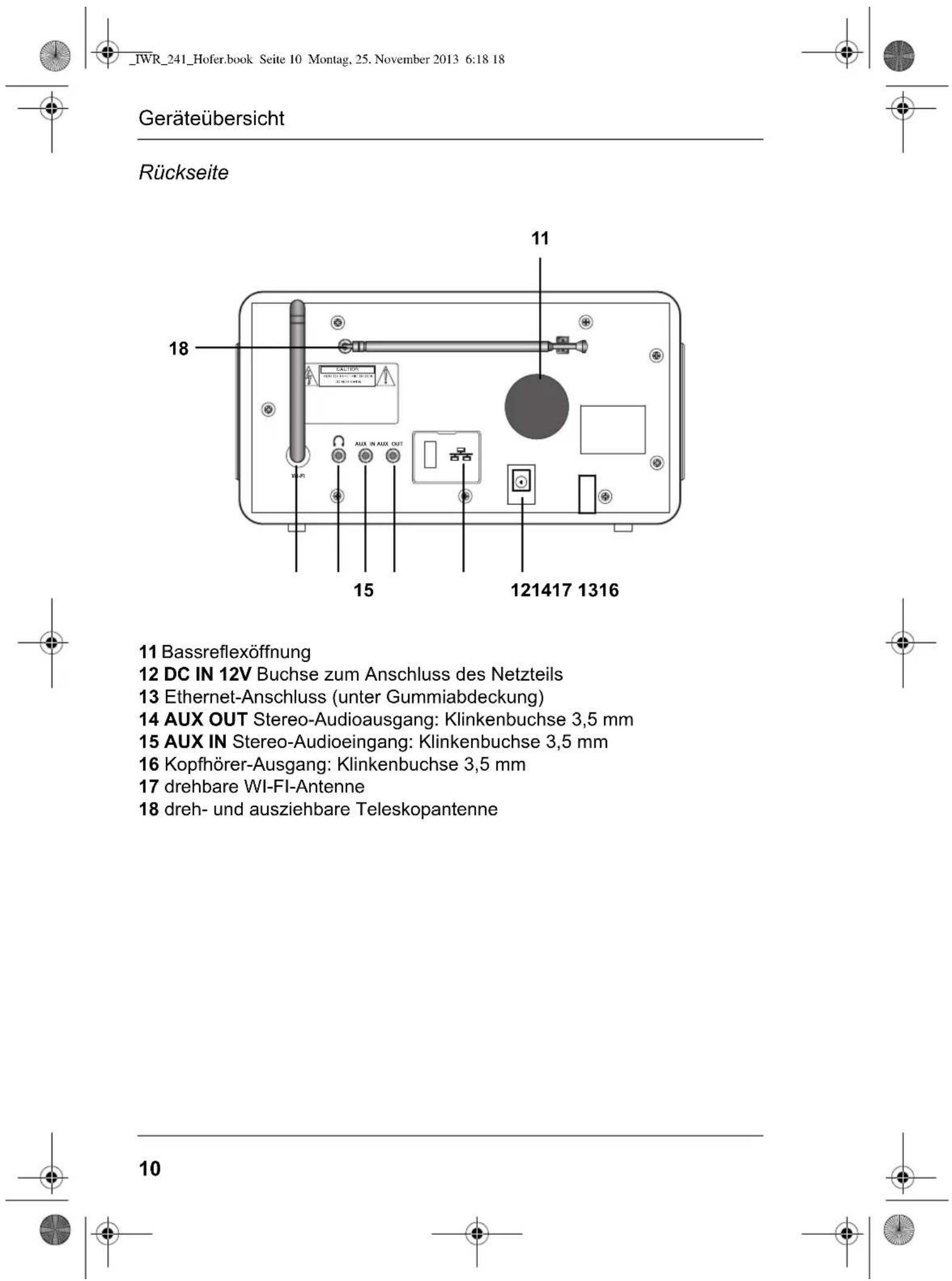

Rückseite

11 Bassreflexöffnung
12 DC IN 12V Buchse zum Anschluss des Netzteils
13 Ethernet-Anschluss (unter Gummiabdeckung)
14 AUX OUT Stereo-Audioausgang: Klinkenbuchse 3,5 mm
15 AUX IN Stereo-Audioeingang: Klinkenbuchse 3,5 mm
16 Kopfhörer-Ausgang: Klinkenbuchse 3,5 mm
17 drehbare WI-FI-Antenne
18 dreh- und ausziehbare Teleskopantenne

10

Geräteübersicht

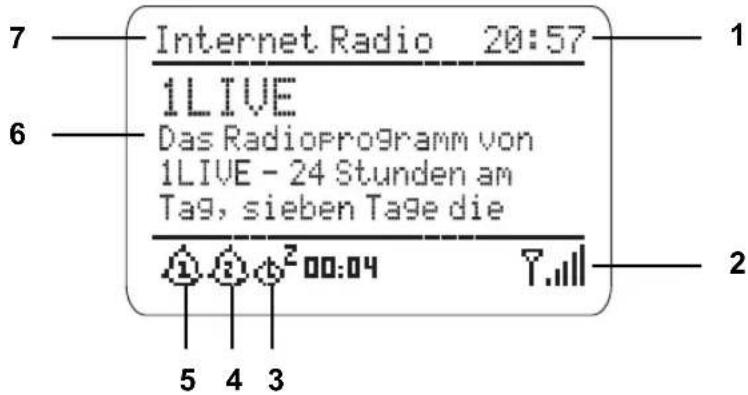

Display

7 Internet Radio 20:57 1 6 1LIVE Das RadioProgramm von 1LIVE - 24 Stunden am Tag, sieben Tage die 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.22.23.24.25.26.27.28.29.30.31.32.33.34.35.36.37.38.39.40.41.42.43.44.45.46.47.48.49.50.

1 Uhrzeit
2 Anzeige Feldstärke WLAN-Anschluss, DAB- oder FM-Radio
3 Ausschaltzeit mit verbleibender Zeit
4 Alarm 2 aktiviert
5 Alarm 1 aktiviert
6 Information über Sender, Programmbezeichnung, etc. / Menüeinträge
7 Gerätemodus und Menü-Überschriften

Geräteübersicht

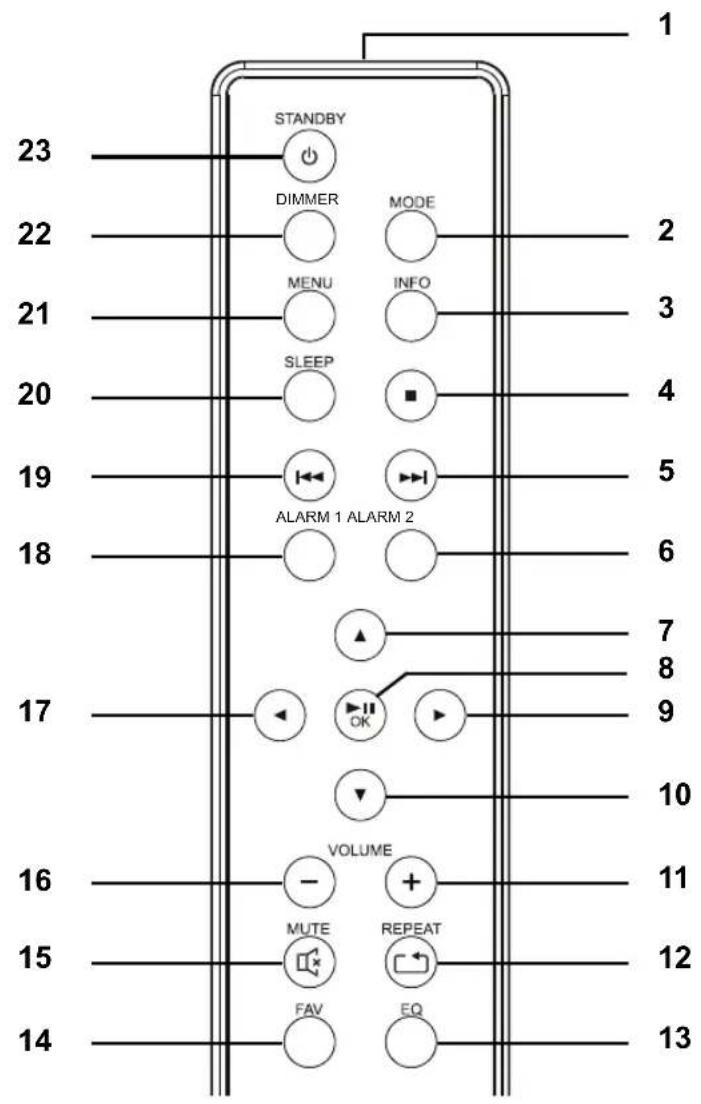

Fernbedienung

1 STANDBY DIMMER MODE MENU INFO SLEEP ■ ALARM 1 ALARM 2 23 22 21 20 19 5 18 6 7 8 17 OK 9 10 16 VOLUME + 11 MUTE REPEAT 15 FAV EQ 14

2 MODE durch wiederholtes Drücken umschalten auf: Internet Radio, DAB Radio (digitale Radiosender), FM Radio (UKW), Aux In, Musik Archiv

3 I N F O durch wiederholtes Drücken Informationen aufrufen

4 ■ Musik Archiv: Wiedergabe stoppen

5 ▶▶|zum nächsten Titel

Radio: kurz drücken, um die Frequenz in 0,05 MHz-Schritten zu erhöhen // gedrückt halten, um automatischen Sendersuchlauf zu starten

6 A L A R M 2 Alarm 2 einstellen

7 ▲ im Menü nach oben / Werte erhöhen / bei Eingabe von Zeichen nach oben

8 ▶II OK Wiedergabe starten/pausieren / Eingabe bestätigen

9 ▶ im Menü ins nächste Untermenü / bei Eingabe von Zeichen nach rechts

10 ▼ im Menü nach unten / Werte verringern / bei Eingabe von Zeichen nach unten

11 VOLUME + Lautstärke erhöhen

12 REPEAT ☐ Wiederholfunktion bei der Wiedergabe einer Musik-sammlung

13 EQ Equalizer

14 FAV kurz drücken: Sender-Favoritenliste wählen gedrückt halten: aktuellen Sender in Favoritenliste speichern

15 MUTE 📁 Stummschalttaste

16 VOLUME - Lautstärke verringern

17 ◀ im Menü ins vorherige Untermenü / bei Eingabe von Zeichen nach links

18 ALARM 1 Alarm 1 einstellen

19 zum vorherigen Titel Radio: kurz drücken, um die Frequenz in 0,05 MHz- Schritten zu verringern // gedrückt halten, um automatischen Sendersuchlauf zu starten

20 SLEEP Ausschaltzeit einstellen

21 MENU Menü aktivieren

zum Hauptmenü zurück schalten

22 DIMMER Helligkeit des Displays einstellen

23 STANDBY ⏻ Gerät in Standby schalten

GEFAHR! Setzen Sie das Gerät keiner extremen Hitze oder Feuchtigkeit aus. Achten Sie auf eine ausreichende Belüftung des Gerätes.

HINWEIS: Ihr Internetradio kann die Signale eines WLANs bis zu einer Entfernung von ca. 100 m empfangen. Reichweite und Empfangsqualität können aber durch die Umgebungsbedingungen beeinträchtigt werden.

Beachten Sie bei der Auswahl des Standortes:

• Hindernisse, wie Schränke, Wände oder Betondecken verringern die Reichweite.
• Starke Magnetfelder, z. B. in Lautsprechern, können den Empfang stören. Probieren Sie ggf. mehrere Standorte für einen fehlerfreien Empfang aus.

- Stellen Sie das Gerät auf eine stabile, ebene Oberfläche.

- Entfernen Sie die Schutzfolie von der Vorderseite.

6. STROMVERSORGUNG

Batterie der Fernbedienung einlegen/wechseln

GEFAHR! Explosionsgefahr bei unsachgemäßem Auswechseln der Batterie. Ersatz nur durch denselben oder einen gleichwertigen Typ.

1. Schieben Sie den Batteriefachdeckel in Pfeilrichtung auf.
2. Legen Sie die Batterie (CR2032 3V) ein, bzw. tauschen Sie die alte Batterie gegen eine neue. Der Pluspol (+) der Batterie muss nach oben zeigen.
3. Schließen Sie das Batteriefach.

Netzanschluss

1. Verbinden Sie das Netzteil mit dem Anschluss DC IN 12V am Gerät.
2. Stecken Sie das Netzteil in eine gut zugängliche Steckdose, deren Spannung der Angabe auf dem Typenschild des Netzteils entspricht.
   Die Steckdose muss auch nach dem Anschließen weiterhin gut zugänglich sein.

HINWEIS: Um das Gerät vom Netz zu trennen, ziehen Sie den Netzstecker aus der Steckdose.

Anschlüsse

7. ANSCHLÜSSE

VORSICHT: Achten Sie darauf, dass das Internetradio und die anzuschließenden Geräte ausgeschaltet sind, bevor Sie sie anschließen. Lesen Sie auch die Bedienungsanleitungen der Geräte, die Sie anschließen wollen.

Ethernet-Anschluss

Das Internetradio verfügt über eine Ethernet-Schnittstelle zum Anschluss an ein Gerät im Heimnetzwerk (z. B. PC oder Router).

AUX OUT

An der Klinkenbuchse des Stereo-Ausgangs können Sie externe Aufnahmegeräte anschließen. Auf diesem Ausgang (AUX OUT) liegt, wie beim Kopfhörer-Ausgang, immer ein Signal an.

AUX IN

An der Klinkenbuchse des Stereo-Eingangs können Sie externe Abspielgeräte, z. B. einen MP3-Player, anschließen und den Lautsprecher des Internetradios zur Wiedergabe nutzen.

- Drücken Sie wiederholt MODE, um zur Funktion Aux In zu gelangen.

Kopfhörer anschließen

WARNUNG! Das zu laute Hören von Musik über einen Ohr- oder Kopfhörer kann zum Verlust des Hörvermögens führen. Beugen Sie Gesundheitsschäden vor und vermeiden Sie dauerhaftes Hören mit hoher Lautstärke über Kopf- und Ohrhörer.

1. Stellen Sie mit dem Endlos-Lautstärkeregler am Gerät oder mit VOLUME - an der Fernbedienung die niedrigste Lautstärke ein.
2. Stecken Sie den Klinkenstecker des Kopf- oder Ohrhörers in den Kopfhörer-Ausgang am Gerät.
3. Stellen Sie die gewünschte Lautstärke ein.

Systemvoraussetzungen

8. SYSTEMVORAUSSETZUNGEN

HINWEIS: Erläuterungen zu den verwendeten Fachbegriffen finden Sie im „Glossar“ auf Seite 38.

Damit Ihr Internetradio ohne Verbindungskabel funktionieren kann, muss es in ein bestehendes Funknetzwerk (WLAN) eingebunden werden. Stellen Sie sicher, dass die folgenden Voraussetzungen erfüllt sind:

- Sie benötigen:

• eine Breitband-Verbindung ins Internet, d. h. in der Regel einen DSL-Anschluss,
• einen drahtlosen Access Point, in der Regel einen WLAN Router oder WLAN Modem-Router, der die Verbindung zwischen Internetradio und Internet herstellt,
• eine Flatrate, weil während des Radiohörens ständig Daten aus dem Internet heruntergeladen werden und dafür ohne Flatrate erhebliche Gebühren anfallen können,

• einen PC, falls Sie mit dem Internetradio auf Ihre digitale Musiksammlung zugreifen wollen und um gegebenenfalls Ihren Access Point zu konfigurieren.

• Sollte Ihr WLAN nicht sichtbar sein, ist es erforderlich, im Router die MAC-Adresse des Internetradio einzutragen, damit eine Verbindung möglich ist. Sie finden die MAC-Adresse im Menü Systemeinstellungen/Netzwerkeinstellungen/Einstellungen anzeigen unter dem Punkt MAC-Adresse. Hinweise zur Eingabe der MAC-Adresse finden Sie in der Anleitung/Hilfe des Access Points (WLAN Routers).

• Achten Sie darauf, dass der Access Point (WLAN Router) eingeschaltet und die WLAN-Funktionalität aktiviert ist.
• Sollten Sie im Router feste IP-Adressen vergeben haben, geben Sie eine dieser Adressen im Internetradio ein. Zusätzlich müssen eingestellt werden: Netzwerkmaske, Gateway und DNS (Systemeinstellungen/Netzwerkeinstellungen/Manuelle Einstellungen/Drahtlos/DHCP inaktiv).

9. ERSTER VERBINDUNGSAUFBAU

HINWEISE:

• Um Probleme mit der Funkverbindung zu vermeiden, sollten Sie den ersten Verbindungsaufbau in der Nähe des Access Points (WLAN Routers) durchführen.
  • Die SSID Ihres Access Points finden Sie in der Einstellung des Access Points (Routers).
• Bei dem geschilderten Ablauf wird die IP-Adresse des Internetradios vom Router über DHCP automatisch vergeben. Hinweise dazu, wie Sie die Konfiguration ändern und ggf. eine IP-Adresse manuell eingeben können, finden Sie im Kapitel „Manuelle Konfiguration der Netzwerkeinstellungen“ auf Seite 33.
• Wenn Sie eine Fehlermeldung (Falscher Schlüssel / Netzwerkfehler) erhalten, überprüfen Sie den Schlüssel und Ihre Eingaben.

• Nehmen Sie die Einstellungen zügig vor. Bei zu langer Dauer wird bei einigen Funktionen die Einstellung abgebrochen und das Menü kehrt zur letzten Menüebene zurück.

• Verbinden Sie das Netzteil mit dem Gerät und dann mit dem Stromnetz. Das Gerät schaltet sich ein und der Startbildschirm erscheint. Danach werden Sie aufgefordert, die Region Ihres WLANs anzugeben.

• Wählen Sie die Region mit ▲▼ und bestätigen Sie mit ▶II OK, z. B. Größter Teil Europas für Deutschland, Österreich und Schweiz. Die Suche nach WLANs in Ihrer Umgebung beginnt.
• Wenn die Suche beendet ist, werden alle im Empfangsbereich des Internetradio gefundenen WLANs mit ihrem „Namen“ (SSID) angezeigt. Wird kein Netzwerk gefunden, überprüfen Sie die Einstellung an Ihrem Access Point (Router). Wählen Sie Ihr WLAN mit ▲▼ und bestätigen Sie mit ▶IIOK.

Wenn Ihr Netzwerk nicht mit einem Schlüssel geschützt ist, wird die Verbindung hergestellt und das Menü Internet Radio wird angezeigt. Wenn Ihr Netzwerk mit einem Schlüssel geschützt ist, erscheint auf dem Display Schlüssel: und anschließend ein Eingabefeld.

1. Wählen Sie das erste Zeichen Ihres WPA-, WPA2- oder WEP-Schlüssels mit den Tasten ▲▼◀▶ an und bestätigen Sie mit ▶II OK. Beachten Sie dabei Groß- und Kleinschreibung. Geben Sie so den vollständigen Schlüssel ein. Falsche Eintragungen überschreiben Sie, nachdem Sie mit ▲▼◀▶ BKSP gewählt und mit ▶II OK aktiviert haben. Gehen Sie mit den Tasten ▲▼◀▶ auf OK und drücken Sie ▶II OK, um den Schlüssel zu bestätigen. Das Gerät wird nun in Ihr WLAN eingebunden.

_IWR_241_Hofer.book Seite 18 Montag, 25. November 2013 6:18 18

Bedienung

1. Im erscheinenden Menü Internet Radio wählen Sie mit ▲▼ Senderliste und bestätigen mit ▶II OK.
2. Wählen Sie Local ..., Sender oder Podcasts mit ▲▼ und bestätigen Sie mit ▶II OK.
3. Wählen Sie weitere Suchkriterien aus den erscheinenden Untermenüs aus, bis Sie zu einer Auflistung von Radiostationen oder Podcasts gelangen.
4. Die Liste mit Radiostationen oder Podcasts können Sie bequem mit dem Endlos-Drehregler durchsuchen. Gewünschte Stationen/Podcasts spielen Sie durch Drücken von ▶II OK ab.

10. BEDIENUNG

10.1 GRUNDBEDIENUNG

Die meisten Einstellungen können Sie bequem mit der Fernbedienung und mit den Bedienelementen am Gerät ausführen. In der Anleitung wird in der Regel die Bedienung mit der Fernbedienung beschrieben.

HINWEIS: In einigen Fällen ist die Verwendung des Endlos-Drehreglers am Gerät der Benutzung der Fernbedienung vorzuziehen, z. B. wenn Sie lange Senderlisten durchsuchen oder IP-Adressen eingeben müssen.

Steuerung über eine App

Sie können eine App für Ihr Smartphone/Tablet verwenden, um das Internet Radio zu steuern. Die wichtigsten Funktionen können dann bequem über den Touchscreen des Smartphones/Tablets bedient werden.

Gehen Sie wie folgt vor:

1. Scannen Sie den QR-Code mit Ihrem Smartphone/Tablet.
2. Mit dem QR-Code unten gelangen Sie auf eine Webseite wo Sie zwischen der Android und der iOS App wählen können.

3. Installieren Sie die App auf Ihrem mobilen Gerät.

4. Nach erfolgreicher Installation starten Sie die App und wählen Ihr Internet Radio aus. Die App zeigt die verfügbaren Internet Radios an (z.B. IWR 241 xxxxxxxxxxx). Die x stehen für die jeweilige Radio ID des Gerätes.

HINWEIS: Eine detaillierte Anleitung zur Benutzung der App finden Sie auf dem Link des QR-Codes.

Bedienung

Internetradio ein-/ausschalten

Nach dem Verbinden des Internetradios mit der Stromversorgung schaltet sich das Gerät ein.

• Mit der Taste STANDBY ⏻ auf der Fernbedienung oder der Taste ⏻ am Gerät schalten Sie das Internetradio in den Stromsparmodus.
• Befindet sich das Gerät im Stromsparmodus, schalten Sie es durch Drücken der Taste STANDBY ⏻ ein. Es befindet sich im zuletzt gewählten Modus.
• Um das Gerät vom Netz zu trennen, ziehen Sie das Netzteil aus der Steckdose.

HINWEIS: Wenn das Gerät mit STANDBY ⏻ in den Stromsparmodus geschaltet wurde, werden Uhrzeit, Datum und ggf. gesetzte Alarme angezeigt.

Menüs

• Die Menüs des Internetradios rufen Sie mit der Taste MENU auf.
- Mit den Tasten ▲▼ oder dem Endlos-Drehregler bewegen Sie sich im Menü. Um eine Auswahl oder Eingabe zu bestätigen, drücken Sie ▶II OK oder drücken den Endlos-Drehregler.
- Um zum vorigen Menüpunkt zurückzugehen, drücken Sie die Taste auf der Fernbedienung oder die Taste MENU am Gerät.
- Um ein Menü zu verlassen, drücken Sie die Taste MENU auf der Fernbedienung oder wählen mit MODE eine andere Funktion.

Lautstärke einstellen

- Drücken Sie während der Wiedergabe die Tasten VOLUME +/- auf der Fernbedienung bzw. VOL +/- am Gerät oder drehen Sie den Endlos-Drehregler.

Stummschalten

1. Drücken Sie MUTE, um den Ton wegzuschalten.
2. Um den Ton wieder einzuschalten, drücken Sie erneut MUTE oder eine der Tasten VOLUME +/-

Equalizer

Sie können zwischen 5 voreingestellten Klangfarben (Normal, Rock, Klassik, Jazz, Pop) und Ihrer eigenen Klangfarbe (Benutzer) wählen.

1. Drücken Sie EQ. um die Klangfarbe einzustellen.
2. Wählen Sie mit den Tasten ▲▼ eine der 6 Klangfarben.
3. Bestätigen Sie mit ▶II OK.

JWR_241_Hofer.book Seite 20 Montag, 25. November 2013 6:18 18 Bedienung Eigene Klangfarbe einstellen. 1. Drücken Sie EQ. 2. Markieren Sie mit den Tasten ▲▼ den Punkt Benutzereinstellungen. 3. Bestätigen Sie mit ►II OK. 4. Wählen Sie mit den Tasten ▲▼ Bass (Tiefen), Höhen oder Loudness (an Lautstärke angepasste Klangkorrektur) und drücken Sie ►II OK. 5. Ändern Sie die Einstellungen für ... ... Bass von -8 db (Dezibel) bis +8 db und ... Höhen von -14 db (Dezibel) bis +14 db mit ▲▼ nach Ihren Wünschen und bestätigen Sie mit ►II OK. Schalten Sie Loudness mit ►II OK Ein oder Aus. 6. Verlassen Sie das Menü durch Drücken der Taste ◀. 7. Markieren Sie mit den Tasten ▲▼ den Punkt Benutzer und drücken Sie ►II OK. Diese Funktion finden Sie auch als Menüpunkt in den Systemeinstellungen. Display im Standby beleuchten 1. Schalten Sie mit der Taste STANDBY ⏻ auf der Fernbedienung oder der Taste ☑auf der Vorderseite des Gerätes das Internetradio in den Stromsparmodus. 2. Drücken Sie MENU, um das Display zu beleuchten. 3. Um die Displaybeleuchtung auszuschalten, drücken Sie erneut MENU. 10.2 EINSTELLEN VON DATUM UND UHRZEIT HINWEIS: Die Uhrzeit wird, wenn eine Verbindung zum Internet besteht, automatisch eingestellt, soweit dies nicht durch eine Firewall blockiert wird. Manuelles Einstellen 1. Drücken Sie MENU. 2. Wählen Sie mit ▲▼ Systemeinstellungen und drücken Sie ►II OK. 3. Wählen Sie mit ▲▼ Zeiteinstellungen und drücken Sie ►II OK. 4. Wählen Sie mit ▲▼ Datum/Zeit und drücken Sie ►II OK. 5. Ändern Sie Datumeinstellungen mit ▲▼ und wählen Sie die nächste Einstellung mit ►. 6. Ändern Sie nacheinander Datum und Uhrzeit und beenden Sie die Eingabe mit ►II OK. 20

Bedienung

Automatisch synchronisieren

HINWEIS: Wenn Sie Synchronisation von NET wählen, stellen Sie zusätzlich unter Systemeinstellungen/Zeiteinstellungen/Sommer-/Winterzeit die Sommerzeit Ein oder Aus.

1. Drücken Sie MENU.
2. Wählen Sie mit ▲▼ Systemeinstellungen und drücken Sie ▶II OK.
3. Wählen Sie mit ▲▼ Zeiteinstellungen und drücken Sie ▶II OK.
4. Wählen Sie mit ▲▼ Zeitsynchronisation und drücken Sie ▶II OK.
5. Wählen Sie mit ▲▼...

... Synchronisation von DAB für ein automatisches Einstellen über das DAB-Radio und drücken ▶II OK.
... Synchronisation von FM für ein automatisches Einstellen über das UKW-Radio und drücken ▶II OK oder
... Synchronisation von NET für ein automatisches Einstellen über das Internet und drücken ▶II OK.
... Keine Synchronisation, wenn automatische Einstellungen ausgeschaltet sein sollen, und drücken ▶II OK.

Die gewählte Einstellung Synchronisation von FM, Synchronisation von NET oder Keine Synchronisation ist mit einem Sternchen markiert. Nach der Eingabe kehrt das Programm in das übergeordnete Menü und anschließend zum vorherigen Modus zurück.

12/24-Stundenformat einstellen

1. Drücken Sie MENU.
2. Wählen Sie mit ▲▼ Systemeinstellungen und drücken Sie ▶II OK.
3. Wählen Sie mit ▲▼ Zeiteinstellungen und drücken Sie ▶II OK.
4. Wählen Sie mit ▲▼ Format und drücken Sie ▶II OK.
5. Wählen Sie mit ◀▶ 12 oder 24 und bestätigen Sie mit ▶II OK. Der aktuelle Zustand ist mit einem Sternchen markiert.

Internet-Radiosender

11. INTERNET-RADIOSENDER

11.1 SENDER AUSWÄHLEN

Nach dem ersten Verbindungsaufbau (siehe Kapitel 9. auf Seite 17) steht Ihnen die ganze Welt der internationalen Radiostationen offen. Das Internetradio unterstützt Sie mit unterschiedlichen Suchkriterien, um durch diese Vielzahl von Radiosendern hindurchzufinden.

1. Wählen Sie mit MODE die Funktion Internet Radio.
2. Drücken Sie MENU, wählen Sie mit ▲▼ Senderliste und bestätigen Sie mit ▶II OK.
3. Wählen Sie ...

... Local ..., um ausschließlich Internet-Radiosender des Landes zu finden, in dem Sie sich befinden.
... Sender, um weltweit Internet-Radiostationen zu finden oder z. B. im Menüpunkt Suchen Sender durch Eingeben des Sendernamens bestimmte Sender zu finden.
... Podcasts, um Audiobeträge aus bestimmten Regionen oder zu bestimmten Themen zu suchen.

1. Wählen Sie einen Sender oder Podcast mit dem Endlos-Drehregler aus der Liste und spielen Sie diesen ab, indem Sie den Endlos-Drehregler oder ▶IIOK drücken.
2. Im Display erscheint Verbinden und danach Ladevorgang. Um eine verzögerungsfreie Übertragung zu gewährleisten, werden erst Daten aus dem Internet in einem Speicher gesammelt (gebuffert). Nach kurzer Zeit beginnt dann die Wiedergabe. Die Übertragungsqualität und die Geschwindigkeit, mit der die Verbindung aufgebaut wird, ist von der Bandbreite des Internetanschlusses und des Senders abhängig. Im Display erscheinen je nach Angebot des Senders unterschiedliche Informationen.

11.2 SENDER UNTER FAV SPEICHERN

Sie können bis zu 30 Radiosender direkt im Internet Radio speichern. So haben Sie einen schnellen Zugriff auf oft gehörte Sender. Neue Sender speichern Sie, indem Sie Speicherplätze überschreiben oder einen leeren Speicherplatz auswählen.

Um umfangreichere Senderlisten im Internet Radio Mode zu erstellen beachten Sie „Favoritenliste im Internet speichern“ auf Seite 23.

1. Wählen Sie einen Sender.

Internet-Radiosender

1. Drücken und halten Sie FAV gedrückt, bis Senderspeicherung im Display erscheint.
2. Wählen Sie nun mit ▲▼ den Speicherplatz für diesen Sender und drücken Sie ▶II OK. Gespeichert erscheint im Display. Der Sender ist nun auf diesem Speicherplatz gespeichert. Der Speicherplatz P 1-30 erscheint unten im Display.

Drücken Sie FAV, wählen Sie mit ▲▼ den Speicherplatz des gewünschten Senders und drücken Sie ▶II OK. Der Sender wird nun gespielt.

11.3 FAVORITENLISTE IM INTERNET SPEICHERN

Über das Internet-Portal www.wifiradio-frontier.com gestaltet sich die Suche und das Verwalten von Internet-Radiosendern recht einfach. Um diesen Service nutzen zu können, müssen Sie sich dort einmal registrieren.

1. Starten Sie den Internetbrowser Ihres PCs und geben Sie dort http://www.wifiradio-frontier.com ein.
2. Wählen Sie Ihre bevorzugte Spracheinstellung für die Internetseite.
3. Folgen Sie den angegebenen Links, um sich zu registrieren.
4. Um den geforderten Zugriffscode eingeben zu können, schalten Sie das Internetradio ein und wählen den Modus Internet Radio.
5. Wählen Sie im Menü Senderliste/Hilfe mit ▲▼ Zugriffscode erhalten und drücken Sie ▶II OK.

HINWEIS: Wird der Zugriffscode zu schnell ausgeblendet, drücken Sie ◀, um ihn sich erneut anzeigen zu lassen.

1. Geben Sie den Zugriffscode und die anderen erforderlichen Daten für die Registrierung ein. Sie gelangen sofort zur Senderauswahl.

HINWEIS: Entnehmen Sie der Beschreibung zum Internet-Portal die genaue Vorgehensweise zum Verwalten Ihrer Favoritenliste.

1. Wählen Sie einen Sender aus einer der Kategorien aus und fügen ihn Ihrer Favoritenliste hinzu. Erstellen Sie für diesen Sender eine Favoriten-Gruppe. Weitere Sender legen Sie nun ebenfalls in dieser Gruppe ab oder erstellen neue Favoriten-Gruppen.

2. Wählen Sie nun am Internetradio im Menü Senderliste mit ▲▼ Meine Favoriten und drücken Sie ▶II OK. Ihre angelegte Favoriten-Gruppe erscheint im Display und nach Drücken von ▶II OK finden Sie die dort eingetragenen Sender.

HINWEIS: Um den aktuell gespielten Sender sofort in Meine Favoriten unter Senderliste zu speichern drücken Sie ▶II OK oder den Endlos-Drehregler. In der Anzeige erscheint kurz Favorit hinzugefügt.

12.1 SENDER EINSTELLEN

Automatischer Suchlauf

1. Drücken Sie wiederholt MODE, bis FM Radio im Display den UKW-Radioempfang anzeigt.
2. Drücken Sie MENU.
3. Wählen Sie mit ▲▼ Einstellung Suche und drücken Sie ▶II OK.
4. Wählen Sie mit ◀▶ Ja, wenn nur leistungsstarke Sender gefunden werden sollen oder Nein, wenn der Sendersuchlauf auch bei schwächeren Sendern stoppen soll. Bestätigen Sie mit ▶II OK. Der aktuelle Zustand ist markiert.
5. Um die Richtung des Sendersuchlaufs zu bestimmen, halten Sie ... ... die Taste ◀◀▶ gedrückt, um niedrigere Frequenzen zu durchsuchen oder ... die Taste ▶▶▶ I gedrückt, um höhere Frequenzen zu durchsuchen.
6. Drücken Sie nun ▶II OK, um den Sendersuchlauf zu starten. Je nach Einstellung unter Einstellung Suche stoppt der Suchlauf beim nächsten empfangenen Sender.

Die Liste der Sender kann mit der Taste FAV aufgerufen werden.

Sender manuell einstellen

1. Sie haben einen UKW-Sender eingestellt.
2. Die Taste ◀◀◀ oder ▶▶▶,
3. kurz drücken: schaltet 0,05 MHz vor oder zurück
4. drücken bis Suchlauf startet: Der Suchlauf endet bei dem nächsten gefundenen Sender der gespielt werden kann.

12.2 SENDER SPEICHERN UND AUFRUFEN

Sie können bis zu 30 Radiosender speichern.

1. Stellen Sie einen Sender ein.
2. Drücken und halten Sie FAV gedrückt, bis Senderspeicherung im Display erscheint.

3. Wählen Sie nun mit ▲▼ den Speicherplatz für diesen Sender und drücken Sie ▶II OK. Gespeichert erscheint im Display. Der Sender ist nun auf diesem Speicherplatz gespeichert. Der Speicherplatz P 1-30 erscheint unten im Display.

4. Drücken Sie FAV, wählen Sie mit ▲▼ den Speicherplatz des gewünschten Senders und drücken Sie ▶II OK. Der Sender wird nun gespielt.

13. DAB-RADIO

13.1 SENDER EINSTELLEN

Erstes Einschalten

1. Drücken Sie wiederholt MODE, bis DAB Radio im Display erscheint.

2. Nachdem DAB Radio in der Anzeige erschienen ist, geht es automatisch mit einer der folgenden zwei Reaktionen weiter:

3. Beim ersten Einschalten der DAB-Funktion oder nach einem Zurückschalten auf die Werkseinstellung werden automatisch DAB-Radiosender gesucht. Am Ende der Suche wird die Senderliste mit den gefundenen Sendern angezeigt.

4. Wenn schon ein Suchlauf durchgeführt wurde, wird der zuletzt gespielte Sender gespielt.

5. Wenn die Senderliste gezeigt wird, wählen Sie mit ▲▼ einen Sender und drücken Sie ▶II OK. Der Sender wird gespielt.

DAB-Sender aufrufen

• Drücken Sie ▶II OK oder den Endlos-Drehregler am Gerät. Die Senderliste erscheint. Der aktuelle Sender ist oben in der Liste.
• Wählen Sie mit ▲▼ einen Sender und drücken Sie ▶II OK. Der Sender wird gespielt.

DAB-Sender unter FAV speichern

Sie können bis zu 30 Radiosender speichern.

1. Drücken und halten Sie FAV gedrückt, bis Senderspeicherung im Display erscheint.
2. Wählen Sie nun mit ▲▼ den Speicherplatz für diesen Sender und drücken Sie ▶II OK. Gespeichert erscheint im Display. Der Sender ist nun auf diesem Speicherplatz gespeichert. Der Speicherplatz P 1-30 erscheint unten im Display.
3. Drücken Sie FAV, wählen Sie mit ▲▼ den Speicherplatz des gewünschten Senders und drücken Sie ▶II OK. Der Sender wird nun gespielt.

Automatischer Suchlauf

Die DAB-Sender werden nach dem ersten Einschalten automatisch gesucht. Bei Änderungen der Frequenzbelegung oder wenn das Digital Radio an einen anderen Ort gebracht wird (Umzug), sollten Sie den Suchlauf erneut starten.

1. Drücken Sie MODE, bis DAB Radio im Display erscheint.
2. Drücken Sie MENU.

DAB-Radio

1. Markieren Sie Scan mit den Tasten ▲▼ und drücken Sie ▶II OK. Der Suchlauf wird gestartet. Am Ende der Suche wird die Senderliste mit den gefundenen Sendern angezeigt.
2. Wählen Sie mit ▲▼ einen Sender und drücken Sie ▶II OK. Der Sender wird gespielt.

Manueller Suchlauf

In der Regel müssen die Sender nicht manuell gesucht werden, da alle verwendbaren Sender schon bei der automatischen Suche gefunden werden.

1. Drücken Sie MODE, bis DAB Radio im Display erscheint.
2. Drücken Sie MENU.
3. Markieren Sie Suche Manuell mit den Tasten ▲▼ und drücken Sie ▶II OK.
4. Blättern Sie mit ▲▼ bis der gewünschte Multiplex Block erscheint.
5. Drücken Sie ▶II OK. Die Signalstärke wird angezeigt.
6. Drücken Sie zum Speichern ▶II OK. Wenn die Signalstärke nicht ausreicht, wird nichts gespeichert.

13.2 SENDERINFORMATIONEN WECHSELN

In der untersten Zeile des Displays werden Zusatzinformationen eingeblendet. Diese Informationen werden von den Radiosendern übertragen. Es ist möglich, dass die Anzahl der Informationen von Sender zu Sender unterschiedlich ist.

- Drücken Sie INFO, um die Informationen in der untersten Zeile zu wechseln. Es werden folgende Informationen eingeblendet:

DLS (Dynamic Label Segment)	als Text werden eingeblendet: z. B. Name der Sendung, Titel, Interpret, Programmhinweise
Programmtyp / PTY	Zeigt ggf. zu welchem Programmtyp der Sender gehört z. B. Sport, News usw.
Multiplex Name und Frequenz	Im digitalen Radio werden Sender zu Einheiten gebündelt. Diese Einheiten heißen Multiplex (z. B. DRN Hamburg).Unter dem Namen wird die Frequenz in Megahertz angezeigt.
Signalfehler: Es wird	die Fehlerrate angezeigt. Je niedriger die Ziffer, desto besser der Empfang.Signalstärke: Je mehr Kästen ausgefüllt sind, desto stärker ist das Signal. Gutes Hilfsmittel beim Ausrichten der Antenne oder beim Platzieren des Gerätes.

DAB-Radio

xxkbps	Anzeige der Bitrate. Nachrichten und Sprachsendungen haben in der Regel eine niedrigere Bitrate als Musiksendungen.
Codec	Komprimierung (z.B. AAC)
Kanäle	zeigt an, ob Stereo oder Mono Kanäle verwendet werden.
Datum heute Datum
Titel	Name des aktuellen Titels
Künstler	Name des aktuell gespielten Interpreten

13.3 WEITERE DAB-FUNKTIONEN

• Aufräumen: Die Funktion Aufräumen löscht Sender aus der Senderliste, die nicht mehr empfangen werden können. Das kann der Fall sein, wenn Sie umziehen oder der Sender abgeschaltet wurde.
• DRC: Die Funktion DRC sorgt dafür, dass leise Passagen etwas lauter wiedergegeben werden.

• Senderreihenfolge: Hier legen Sie fest, in welcher Reihenfolge die Sender in der Senderliste aufgeführt werden.

• Alphanumerisch: Sender mit Ziffern zuerst, anschließend in alphabetischer Reihenfolge

• Gruppe: Sortierung nach Gruppen

• Gültig: Sortierung nach aktiven und inaktiven Sendern.

• Drücken Sie MODE, bis DAB Radio im Display erscheint.

• Drücken Sie MENU.
• Blättern Sie mit den Tasten ▲▼ bis Aufräumen, DRC oder Senderreihenfolge erscheint und drücken Sie ▶II OK.

• Bei

• Aufräumen wechseln Sie mit ▲▼ zwischen Ja und Nein.

• DRC wechseln Sie mit ▲▼ zwischen hoch, tief und aus.

• Senderreihenfolge wechseln Sie mit ▲▼ zwischen Alphanumerisch und Gruppe oder Gültig.

• Drücken Sie ▶II OK.

Musiksammlung wiedergeben (Musik Archiv)

14. MUSIKSAMMLUNG WIEDERGEBEN (MUSIK ARCHIV)

Wiederholfunktion

• Wenn Sie Musik aus einer digitalen Musiksammlung wiedergeben, benutzen Sie zur Steuerung die Tasten ▶II OK, ■, ◀◀ und ▶▶I auf der Fernbedienung.
• Sie können den laufenden Titel endlos wiederholen, indem Sie REPEAT ☐ drücken.

Digitale Musiksammlung auf dem PC nutzen

Um auf die digitale Musiksammlung Ihres PCs zugreifen zu können, schließen Sie das Internetradio über WLAN oder mit einem Ethernetkabel an Ihren PC oder den Router Ihres Heimnetzwerks an. Voraussetzung ist außerdem das Einrichten des Windows Mediaplayers als UPnP-Server.

Einrichten des Mediaplayers

HINWEISE:

• Um diese Funktion zu nutzen, muss auf Ihrem PC der Windows Mediaplayer 11 oder 12 installiert sein. (Hier wird das Einrichten mit Windows Mediaplayer 11 beschrieben.)
• Der PC mit dem Mediaplayer muss sich im gleichen (Funk-) Netzwerk befinden wie das Internetradio.
• Wenn in diesem Netzwerk und/oder dem PC mit dem Windows Mediaplayer eine Firewall eingerichtet ist, müssen ggf. die Einstellungen verändert werden, damit die Verbindung hergestellt werden kann. Lesen Sie dazu die Bedienungsanleitung der Firewall.

• Der Zugriff auf die Dateien wird vom Mediaplayer geregelt. Hinweise dazu und zum Umgang mit Mediendateien finden Sie in der Anleitung und Hilfe zum Mediaplayer.

• Drücken Sie die Taste STANDBY ⏻, um das Internetradio einzuschalten.

• Öffnen Sie auf dem PC den Windows Mediaplayer 11.

Musiksammlung wiedergeben (Musik Archiv)

Medienbibliothek Von Medium kopieren Brennen Wiedergabeliste erstellen Strg+N Automatische Wiedergabeliste erstellen • Musik Bilder Video TV-Aufzeichnungen Andere Zur Medienbibliothek hinzufügen... Medienfreigabe... Änderungen on Medieninformationen übernehmen Favoriten durch Ziehen zur Liste hinzufügen Weitere Optionen... Hilfe beim Gebrauch der Bibliothek

1. Klicken Sie in der Menüleiste auf Medienbibliothek und anschließend im aufgeklapp- ten Menü auf Medienfreigabe. Das Fenster Freigabe von Medien wird angezeigt.

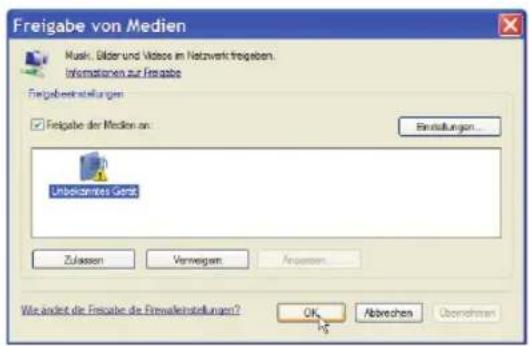

Freigabe von Medien Music, Editor und Videos in Netzwerk Begeben Informaticen zur Onlinevergabe Presgabenwirkungen ✓ Medien Freigen Wie jetzt die Freige des Presupfernstattungen? OK Abrechen

1. Setzen Sie einen Haken vor Medien freigeben.

2. Klicken Sie auf OK. Im Fenster wird Unbekanntes Gerät angezeigt.

HINWEISE:

• Sollte, obwohl das Internetradio eingeschaltet ist, kein Unbekanntes Gerät angezeigt werden, versuchen Sie, wie im nächsten Abschnitt unter „Wiedergabe mit dem Internetradio“ beschrieben, mit dem Internetradio eine Verbindung herzustellen.
• Ob das angezeigte Gerät Ihr Internetradio ist, können Sie anhand der MAC-Adresse feststellen. Am PC sehen Sie die MAC-Adresse, wenn Sie mit der rechten Maustaste auf Unbekanntes Gerät und anschließend mit der linken Maustaste auf Eigenschaften klicken. Am Internetradio finden Sie die Adresse unter Systemeinstellungen/Netzwerkeinstellungen/Einstellungen anzeigen unter dem Punkt MAC-Adresse.

Musiksammlung wiedergeben (Musik Archiv)

Freigabe von Medien Musik, Bilder und Videos im Netzwerk freigaben. Informationen zur Freigabe Freigabeverstellungen ✓ Freigabe der Medien an: Bristellungen... Unbekommets Gerät Zulassen Verweigam Anpassen... Wise anders die Freigabe der Fremaleinstellungen? OK Abbrechen Obtobehren

1. Klicken Sie auf Einstellungen, um die Freigabeeinstellungen anzupassen.

Bibliotheksfreigabe - Standardeinstellungen Auswählen, was standardstellig an neue Gesäte oder Computer festgegeben werden soll Media fregeben als: Mens: Music Standardeinstellungen Media types: ■ Music □ Bilder □ Video Sternbewertungen: ● Alle Bewertungen ○ Nur: My media ist 1.000 mm Unverwerten Cramen unschlossen Jugendschutz: ● Alle Bewertungen ○ Nur: ■ Music. Nicht bewertet □ Neue Gesäte und Computer automatischverlaufen (nicht empfohlen) Wirkern die Freiebe erwartet werden? OK Abrechen

1. Geben Sie unter Medien freigeben als: einen eindeutigen Freigabenamen ein und passen Sie ggf. die Standardeinstellungen an.

2. Klicken Sie auf OK.

Freigabe von Medien Music, Bilder und Videos in Network Insgaben. Information zur Freigabe Freigabensstellungen Einstellungen Einbekaritas Groß Zutassen Verwagen Anpassen... We sindert die Freigabe der Frematenstellungen? OK Abrechen Übernehmen

1. Klicken Sie auf Zulassen und anschließend auf OK, um den Vorgang abzuschließen.

Musiksammlung wiedergeben (Musik Archiv)

Wiedergabe mit dem Internetradio

1. Wählen Sie mit MODE den Modus Musik Archiv.
2. Bestätigen Sie Gemeinsame Medien mit ▶II OK.
3. Drücken Sie MENU auf der Fernbedienung.
4. Wählen Sie mit ▲▼ und ▶II OK das Menü Systemeinstellungen/Netzwerkeinstellungen/Manuelle Einstellungen.
5. Wählen Sie die gewünschte Verbindungsart Kabel oder Drahtlos aus und bestätigen Sie mit ▶II OK.
6. Geben Sie die, je nach Verbindungsart, zu Ihrem Netzwerk passenden Informationen ein, bis im Display kurz Verbunden angezeigt wird.
7. Beenden Sie die Menüeingaben, indem Sie mit MODE zu Musik Archiv wechseln.
8. Drücken Sie ▶II OK, um Gemeinsame Medien zu aktivieren.
9. Falls mehrere UPnP-Server angezeigt werden, wählen Sie den gewünschten Server aus und bestätigen Sie die Auswahl mit ▶II OK. Auf dem Display werden die verfügbaren Medien angezeigt.
10. Wählen Sie Musik und bestätigen Sie die Auswahl mit ▶II OK.
11. Wählen Sie mit ▲▼ eine der Sortierfunktionen und bestätigen Sie die Auswahl mit ▶II OK. Verfahren Sie ebenso in weiteren Untermenüs, bis Sie zu einer Titelliste gelangen.
12. Wählen Sie mit ▲▼ einen Titel und bestätigen Sie die Auswahl mit ▶II OK.
13. Der Titel wird wiedergegeben.

Im Netzwerk mit Ethernet 15. IM NETZWERK MIT ETHERNET HINWEISE: • Die SSID Ihres Access Points finden Sie in der Einstellung des Access Points (Routers). • Bei dem geschilderten Ablauf wird die IP-Adresse des Internetradios vom Router über DHCP automatisch vergeben. Hinweise dazu, wie Sie die Konfiguration ändern und ggf. eine IP-Adresse manuell eingeben können, finden Sie im Kapitel „Manuelle Konfiguration der Netzwerkeinstellungen“ auf Seite 33. • Wenn Sie eine Fehlermeldung (Falscher Schlüssel / Netzwerkfehler) erhalten, überprüfen Sie den Schlüssel und Ihre Eingaben. Sie können das Internetradio anstelle der Funkverbindung auch mit einem nicht im Lieferumfang enthaltenen Ethernetkabel an Ihr Heimnetzwerk anbinden. 1. Verbinden Sie das Gerät über ein Ethernetkabel mit Ihrem Router. 2. Drücken Sie die Taste STANDBY ⏻, um das Internetradio einzuschalten. 3. Wählen Sie mit MODE den Modus Internet Radio. 4. Drücken Sie MENU auf der Fernbedienung. 5. Wählen Sie mit ▲▼ und ▶II OK das Menü Systemeinstellungen/Netzwerkeinstellungen/Manuelle Einstellungen. 6. Wählen Sie die gewünschte Verbindungsart Kabel aus und bestätigen Sie mit ▶II OK. 7. Wählen Sie DHCP aktiv aus und bestätigen Sie mit ▶II OK. Im Display wird kurz Bitte warten Verbinden.. angezeigt. Das Gerät ist nun in Ihr Heimnetzwerk über Ethernetkabel eingebunden.

Im Netzwerk mit Ethernet

15. IM NETZWERK MIT ETHERNET

HINWEISE:

• Die SSID Ihres Access Points finden Sie in der Einstellung des Access Points (Routers).
- Bei dem geschilderten Ablauf wird die IP-Adresse des Internetradios vom Router über DHCP automatisch vergeben. Hinweise dazu, wie Sie die Konfiguration ändern und ggf. eine IP-Adresse manuell eingeben können, finden Sie im Kapitel „Manuelle Konfiguration der Netzwerkeinstellungen“ auf Seite 33.
- Wenn Sie eine Fehlermeldung (Falscher Schlüssel / Netzwerkfehler) erhalten, überprüfen Sie den Schlüssel und Ihre Eingaben.

Sie können das Internetradio anstelle der Funkverbindung auch mit einem nicht im Lieferumfang enthaltenen Ethernetkabel an Ihr Heimnetzwerk anbinden.

1. Verbinden Sie das Gerät über ein Ethernetkabel mit Ihrem Router.
2. Drücken Sie die Taste STANDBY ⏻, um das Internetradio einzuschalten.
3. Wählen Sie mit MODE den Modus Internet Radio.
4. Drücken Sie MENU auf der Fernbedienung.
5. Wählen Sie mit ▲▼ und ▶II OK das Menü Systemeinstellungen/Netzwerkeinstellungen/Manuelle Einstellungen.
6. Wählen Sie die gewünschte Verbindungsart Kabel aus und bestätigen Sie mit ▶II OK.
7. Wählen Sie DHCP aktiv aus und bestätigen Sie mit ▶II OK. Im Display wird kurz Bitte warten Verbinden.. angezeigt. Das Gerät ist nun in Ihr Heimnetzwerk über Ethernetkabel eingebunden.

Manuelle Konfiguration der Netzwerkeinstellungen

16. MANUELLE KONFIGURATION DER NETZWERKEINSTELLUNGEN

HINWEIS: Sie finden die MAC-Adresse im Menü unter Systemeinstellungen/Netzwerkeinstellungen/Einstellungen anzeigen unter dem Punkt MAC-Adresse, falls Sie diese benötigen.

Für eine manuelle Konfiguration benötigen Sie unterschiedliche Informationen, die Sie im Laufe der Konfiguration Ihres Internetradios unter Systemeinstellungen/Netzwerkeinstellungen/Manuelle Einstellungen eintragen. Wo Sie diese Informationen finden, entnehmen Sie der Bedienungsanleitung/Onlinehilfe des angeschlossenen Access Points und des Betriebssystems Ihres PCs.

WLAN

Sie benötigen folgende Informationen zur Konfiguration des Internetradios, die Sie in den Einstellungen des Access Points (Routers) bzw. des PCs mit der Musiksammlung finden:

- Ist DHCP aktiviert oder deaktiviert? - Falls DHCP deaktiviert ist, benötigen Sie...

... die IP-Adresse des Access Points, ... die Adresse der Subnetzmaske, ... die Adresse des Standardgateways, ... die Adresse des bevorzugten DNS Servers und ... eine freie IP-Adresse für das Internetradio.

• Wie lautet die SSID Ihres Access Points?
• Ist ein Schlüssel eingerichtet? PSK (WEP), WPA (TKIP) oder WPA2 (AES)?
• Wie lautet der Schlüssel?

Ethernet

Folgende Informationen zur Konfiguration des Internetradios finden Sie in der Einstellung des Access Points (Routers) bzw. des PCs mit der Musik-sammlung:

• Ist DHCP aktiviert oder deaktiviert?
• Falls DHCP deaktiviert ist, benötigen Sie...
  ... die IP-Adresse des Access Points,
  ... die Adresse der Subnetzmaske,
  ... die Adresse des Standardgateways,
  ... die Adresse des bevorzugten DNS Servers und
  ... eine freie IP-Adresse für das Internetradio.

Sie können zwei individuell gestaltete Alarme einstellen.

HINWEISE:

• Ist ein Alarm aktiviert, erscheint oder im Display.

• Wenn Sie die Alarmeinstellungen ändern, vergessen Sie nicht, diese im Unterpunkt Speichern zu speichern.

• Drücken Sie ALARM 1 oder ALARM 2, um einen Alarm einzustellen.

• Wählen Sie mit ▶...

... Aktiviert: Aus, um den Alarm auszuschalten oder

... Aktiviert: Ein, um den Alarm einzuschalten.

1. Gehen Sie mit ▼ zum Untermenü Frequenz und bestätigen Sie mit ▶ OK.

2. Wählen Sie mit ▲▼ im Untermenü Frequenz: die Einstellungen Täglich, Einmal, Wochenende oder Werktags und bestätigen Sie mit ▶II OK.

HINWEIS: Wenn Sie auf die Funktion Einmal umschalten, erscheint nach dem Bestätigen ein Fenster in dem Sie Datum und Uhrzeit eingeben. Stellen dort die Tage mit ▲▼ ein, wechseln mit ▶ zu Monat, Jahr, Stunde, Minuten und AM/PM. Ändern die Einstellung mit ▲▼ und bestätigen mit ▶II OK. Das Menü erscheint; gehen Sie dort zum Untermenü Modus.

1. Gehen Sie mit ▼ zum Untermenü Uhrzeit und bestätigen Sie mit ▶II OK.

2. Im folgenden Menü Uhrzeit: stellen Sie mit ▲▼ die Stunden ein, wechseln mit ▶ zu den Minuten und stellen diese ebenfalls mit ▲▼ ein und bestätigen mit ▶II OK.

Gehen Sie mit ▼ zum Untermenü Modus.

1. Im Untermenü Modus: wählen Sie mit ▲▼ zwischen Buzzer (Alarmton), Internetradio und DAB (digitales Radio), FM (UKW-Radio) und bestätigen Ihre Wahl mit ▶II OK. Für Buzzer fahren Sie mit dem nächsten Untermenü Lautstärke fort.

2. Für Internetradio, FM und DAB wählen Sie im Untermenü Programm nun mit ▲▼ Zuletzt gehört oder einen der Gespeicherten Sender (aus der FAV-Liste) und bestätigen Ihre Wahl mit ▶II OK.

3. Im Untermenü Lautstärke: stellen Sie diese mit ▲▼ ein und bestätigen Ihre Wahl mit ▶II OK.

4. Gehen Sie mit ▼ zum Unterpunkt Speichern.

Sonderfunktionen

1. Drücken Sie ▶II OK, um Ihre Einstellungen zu speichern. Alarm Gespeichert wird kurz angezeigt.
2. Es erscheint ein Fenster mit den Werten von Alarm 1 und 2 (Ein/Aus und die Alarmzeiten).

- MENU: mit dieser Taste schließen Sie das Fenster.

- ▶II OK: mit dieser Taste gelangen Sie in das Menü des markierten Alarms. Dort können Sie, wie oben beschrieben, die Einstellungen verändern und dann speichern.

17.2 ALARM WIEDERHOLEN ODER AUSSCHALTEN

- Wenn ein Alarm ausgelöst wird, können Sie diesen ...

... wiederholen (Snooze-Funktion), indem Sie wiederholt auf den Drehregler oder auf der Fernbedienung ▶II OK drücken. Drücken Sie so oft, bis die gewünschte Zeit für eine Alarmwiederholung (5 MIN, 10 MIN, 15 MIN oder 30 MIN) angezeigt wird.

... ausschalten, indem Sie STANDBY ⏻ oder am Gerät eine Taste rund um den Drehregler drücken.

- Bei aktivierter Wiederholung wird die Zeit bis zum nächsten Auslösen des Alarms als Countdown im Display angezeigt.

17.3 AUSSCHALTZEIT EINSTELLEN

Das Gerät schaltet sich nach Ablauf des Sleep-Timer automatisch in Standby.

- Drücken Sie die mehrfach die Taste SLEEP um die Ausschaltzeit in Minuten einzustellen (15, 30, 45, 60) oder diese Funktion auszuschalten (Aus).

- Bei aktivierter Ausschaltzeit wird diese als Countdown im Display angezeigt.

17.4 SPRACHE

Sie können zwischen Deutsch, Englisch, Französisch und Italienisch als Sprache für Displayinformationen wählen.

Im Menü Systemeinstellungen/Sprache wählen Sie mit ▲▼ Deutsch, English Français oder Italiano aus und bestätigen mit ▶II OK.

- Drücken Sie die Taste DIMMER und danach ▲▼, um die Helligkeit des Displays zu ändern (Hell bei Bedarf, Dunkel, Mittel, Hell) oder die Beleuchtung der Displayanzeige auszuschalten (Aus). Bestätigen Sie Ihre Wahl mit ▶II OK.

HINWEIS:

Dauerbeleuchtung aus Standby: Druck auf MENU aktiviert das Display und den Ring um das Drehrad, bis Sie erneut MENU drücken.

Hell bei Bedarf: im Betrieb: Das Display und der Ring um das Drehrad leuchten nach einem Tastendruck oder Bewegen des Drehrades für ca. 10 Sekunden auf.

17.6 WERKSEINSTELLUNG

HINWEIS: Beim Zurücksetzen auf die Werkseinstellung werden alle Konfigurationseinstellungen gelöscht.

Wählen Sie im Menü Systemeinstellungen den Menüpunkt Werkseinstellung und bestätigen Sie das Zurücksetzen, indem Sie mit ◀▶ Ja wählen und ▶II OK drücken. Das Gerät wird auf die Werkseinstellung zurückgesetzt und startet neu.

17.7 SOFTWARE UPDATE

VORSICHT: Während eines Updates darf das Gerät nicht ausgeschaltet werden. Folgen Sie den Anweisungen auf dem Display.

• Unter Umständen wird die Gerätesoftware im Laufe der Zeit geändert und als Update zur Verfügung gestellt.
  • Die automatische Prüfung nach einem Software-Update ist als Voreinstellung aktiviert.

• Stellen Sie fest, ob eine neue Version zur Verfügung steht. Wählen Sie mit der Taste MODE den Modus Internet Radio.

• Drücken Sie MENU. Wählen und öffnen Sie im Menü Systemeinstellungen den Menüpunkt Software Update.

• Wählen Sie Jetzt prüfen und drücken Sie ▶II OK. Suche nach neuer Version... erscheint im Display. Wird danach Software ist aktuell angezeigt, ist die Gerätesoftware aktuell und es liegt kein Update vor. Steht ein Update zur Verfügung, folgen Sie den Anweisungen auf dem Display.

• Je nachdem, in welchem Modus sich das Gerät befindet, werden nach Drücken der Taste INFO zusätzliche Informationen auf dem Display wiedergegeben.
• Wählen Sie im Menü Systemeinstellungen den Menüpunkt Info, um Informationen zur aktuellen Software und die Radio ID des Gerätes auszulesen.
• Wählen Sie im Menü Systemeinstellungen/Netzwerkeinstellungen den Menüpunkt Einstellungen anzeigen, um Informationen zur Netzwerk-konfiguration auszulesen.

17.9 PIN FÜR APP (NETREMOTE PIN SETUP)

Die voreingestellte PIN für die App ist 1234. Aus Sicherheitsgründen empfehlen wir die PIN zu ändern.

1. Wählen Sie im Menü Systemeinstellungen/Netzwerkeinstellungen den Menüpunkt NetRemote Pin Setup und bestätigen mit ▶II OK.
2. Mit der Pfeiltaste ▶ markieren Sie das Feld BKSP.
3. Drücken Sie 4x ▶II OK bis der eingestellte PIN gelöscht ist.
4. Drücken Sie die Taste ▶ um in die Zahlenreihe 0-9 zu gelangen.
5. Wählen Sie die Ziffern für den vierstelligen Pin mit den Tasten ◀▶ und bestätigen Sie jede Ziffer mit ▶II OK.
6. Nach der vierten Ziffer markieren Sie das Feld OK und drücken ▶II OK.

17.10 DAUERHAFTE NETZWERKVERBINDUNG

(Keep Network connected = halte die Netzwerkverbindung) Solange die Funktion aktiviert ist, meldet sich das Radio nicht aus dem Netzwerk ab. Somit kann es in jedem Mode und in Standby über die App bedient werden. Die Voreinstellung ist Ja.

1. Wählen Sie im Menü Systemeinstellungen/Netzwerkeinstellungen den Menüpunkt Keep Network connected und bestätigen mit ▶II OK.

2. Wählen Sie mit den Tasten ◀zwischen

3. Ja: das Internetradio meldet sich nicht aus dem Netzwerk ab

4. Nein: das Internetradio meldet sich aus dem Netzwerk ab wenn es in Standby geschaltet wird oder ein anderer Mode als Internet Radio gewählt wurde.

5. Bestätigen Sie die Wahl mit ▶II OK.

JWR_241_Hofer.book Seite 38 Montag, 25. November 2013 6:18 18 Glossar 18. GLOSSAR DHCP (Dynamic Host Configuration Protocol) ermöglicht dem Server oder Router die dynamische Zuordnung einer IP-Adresse für Netzwerkkomponenten. Eine weitere Konfiguration ist nicht notwendig. DRM das Digital Rights Management ist ein Verfahren zur Kontrolle digitaler Medienrechte. Firewall eine Hard- oder Software, die den Zugriff Fremder (Hacker) auf den eigenen Rechner bzw. das eigene Netzwerk verhindern soll. Die Firewall kann im Router eingebaut oder als Software auf dem PC installiert sein. IEEE 802.11 a/b/g/n ein vom Institute of Electrical and Electronics Engineers herausgegebener Industriestandard für drahtlose Netzwerke mit einem maximalen Datentransfer von 11 Mbit/s (b), 54 Mbit/s (g) bzw. bis 150 Mbit/s (n). Das Internetradio unterstützt IEEE 802.11 a/b/g/n. IP-Adresse eine gemäß des Internet-Übertragungsprotokolls IP (Internet Protocol) festgelegte "Hausnummer" (Adresse). Jedes Gerät erhält eine eindeutige Folge von 4 durch Punkte getrennte Nummerngruppen, z. B. 192.80.178.34. Bei DHCP erfolgt die Zuordnung automatisch; eine dynamische IP-Adresse wird bei jeder Verbindung neu vergeben, feste IP-Adressen werden im Netzwerk den MAC-Adressen einzelner Geräte fest zugeordnet. LAN als Local Area Network bezeichnet man ein (Computer-)Netzwerk in einem räumlich begrenzten Bereich. MAC-Adresse die Media Access Control-Adresse ist eine feste und nicht veränderbare Hardwareadresse, mit der Netzwerkkomponenten eindeutig identifiziert werden können. Die MAC-Adresse des Internetradio finden Sie im Menü Systemeinstellungen im Menüpunkt Netzwerkeinstellungen/Einstellungen anzeigen. 38

Glossar

Podcast

einzelner Beitrag (oder Serie von Beiträgen) in der Form einer Audio- oder Videodatei im Internet.

Router

eine Netzwerkkomponente, die Netzwerke oder Netzwerkkomponenten miteinander verbindet und dafür sorgt, dass die Daten(-Pakete) an die richtige Komponente weitergeleitet werden. Ein Router (mit Access Point) kann die Verbindung zwischen dem Internetradio und dem Internet und PCs im Netzwerk herstellen.

SSID (Service Set Identifier)

oder ESSID (Extended Service Set Identifier); der "Name" (die Kennung) eines Funk-Netzwerkes nach IEEE802.11, mit dem das Netzwerk eindeutig identifiziert werden kann. Diese Kennung wird bei der Einrichtung des Netzwerkes (bzw. Routers) vergeben. Das Internetradio erkennt alle gefundenen (Funk-) Netzwerke automatisch, die SSID kann aber auch manuell eingegeben werden.

ein von Microsoft eingeführter Standard zur herstellerübergreifenden Ansteuerung von Geräten in einem Netzwerk. Das Internetradio kann mithilfe dieses Standards mit einem PC im Netzwerk kommunizieren.

WEP-Verschlüsselung

die Wired-Equivalent-Privacy ist ein älterer Verschlüsselungsstandard für Wireless LANs. Das Internetradio kann WEP-verschlüsselte Daten empfangen und entschlüsseln.

WPA-, WPA2-Verschlüsselung

der WiFi Protected Access ist eine neuere Verschlüsselungsmethode für Wireless LANs. Sie bietet höheren Schutz vor Zugriffen Fremder. Das Internetradio kann WPA-verschlüsselte Daten empfangen und entschlüsseln.

Wi-Fi

ein Zertifikat für WLAN-Produkte, die nach einem festgelegten Standard arbeiten und deswegen miteinander kompatibel sind. Das Internetradio ist nach diesem Standard zertifiziert.

WLAN oder Wireless LAN (Wireless Local Area Network)

ein drahtloses, lokales Funknetzwerk zur Datenübertragung. Das Internetradio wird über ein WLAN mit Ihrem Netzwerk und dem Internet verbunden.

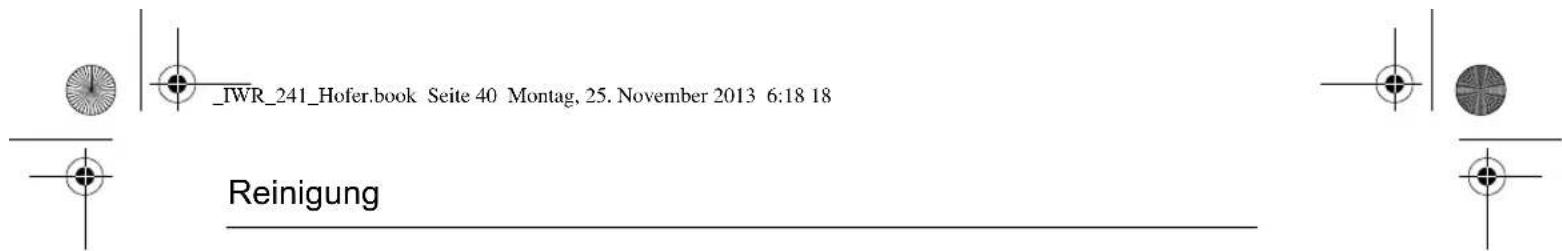

_IWR_241_Hofer.book Seite 40 Montag, 25. November 2013 6:18 18 Reinigung

Reinigung

WLAN Modem-Router

WLAN Router mit integriertem (DSL-) Modem.

eine Netzwerkkomponente, z. B. Teil eines Routers, mit der WLAN-Endgeräte (clients) Verbindung aufnehmen, um Daten mit dem Internet oder anderen Geräten im Netzwerk auszutauschen. Der Access Point wird über seine SSID identifiziert. Das Internetradio nimmt mit dem Access Point Verbindung auf, um Daten aus dem Internet oder einem PC im Netzwerk zu empfangen.

19. REINIGUNG

Für die Reinigung verwenden Sie ein trockenes, weiches Tuch. Verwenden Sie keine ätzenden oder scheuernden Reinigungsmittel. Diese könnten die Oberfläche des Gerätes beschädigen.

20. ENTSORGEN

Die Verpackung bewahren Sie nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Danach entsorgen Sie sie bitte umweltgerecht.

Das Gerät muss – gemäß der Entsorgungsrichtlinie 2012/19/EU – einer geordneten Entsorgung zugeführt werden. Kunststoffe und Elektronikteile müssen einer Wiederverwertung zugeführt werden. Erkundigen Sie sich bei Ihrer zuständigen Entsorgungsstelle.

Verbrauchte Batterien müssen sachgerecht entsorgt werden. Zu diesem Zweck stehen im batterievertreibenden Handel sowie bei den kommunalen Sammelstellen entsprechende Behälter zur Batterie-Entsorgung bereit.

Sie als Verbraucher sind gesetzlich verpflichtet, Batterien und

Akkus bei einer Sammelstelle Ihrer Gemeinde, Ihres Stadtteils oder im Handel abzugeben.

Nur so können Batterien und Akkus einer umweltschonenden Entsorgung zugeführt werden. Batterien und Akkus, die mit den aufgeführten Buchstaben versehen sind, beinhalten u. a. folgende Schadstoffe: Cd (Cadmium), Hg (Quecksilber), Pb (Blei).

Problemlösungen

21. PROBLEMLÖSUNGEN

Sollte Ihr Gerät einmal nicht wie gewünscht funktionieren, gehen Sie bitte erst diese Checkliste durch. Vielleicht ist es nur ein kleines Problem, das Sie selbst beheben können.

GEFAHR! Versuchen Sie auf keinen Fall, das Gerät selbstständig zu reparieren.

Wenn Sie den Fehler nicht beheben können, wenden Sie sich an unser Service Center.

Fehler Mögliche Ursachen/Maßnahmen
Keine Funktion Ist die Stromversorgung sichergestellt?
Kein Ton	Kopfhörer angeschlossen?
	Lautstärke auf "0" gestellt / Stummschalttaste gedrückt?
	Wiedergabe unterbrochen?
Empfang gestört	Prüfen Sie die Antennenausrichtung.
	Senderausfall?
	Störungen durch ein anderes, nicht ausreichend entstörtes Elektrogerät?
	Störungen durch ein anderes Funkgerät (DECT-Telefon; Bluetooth-Geräte; Computerperipherie)? Überprüfen Sie Standort und Umgebung.
	Hindernis zwischen WLAN-Router und Gerät?
Empfang unterbrochen	Senderausfall? Wählen Sie einen anderen Sender und versuchen Sie es erneut.
	Probleme mit der Internetverbindung oder dem Netzwerk? Starten Sie Ihr System neu.
Access Point (SSID) wird nicht gefunden/angezeigt.	Ist der AccessPoint zu weit entfernt? Verringern Sie den Abstand und versuchen Sie es erneut.
Unbekannte Access Point werden gefunden/angezeigt.	Alle Access Points in Reichweite, z. B. die der Nachbarn, werden angezeigt. Wählen Sie Ihren Access Point aus.

Problemlösungen

Fehler Mögliche Ursachen/Maßnahmen
Der Rechner / das Verzeichnis mit den Musikdateien wird nicht mehr angezeigt.	Ist der Rechner eingeschaltet?
	Ist das freigegebene Verzeichnis gelöscht oder verschoben worden?
Einzelne Musikdateien können nicht wiedergegeben werden.	Ist die Datei DRM-geschützt?Überprüfen Sie die DRM-Lizenz.
Unerklärliche Fehlfunktionen	Gerät ausschalten und Netzteil ziehen. Netzteil wieder einstecken und Gerät wieder einschalten.
	Gerät auf Werkseinstellung zurücksetzen.

1. TECHNISCHE DATEN

Elektrische Daten
Netzspannung: 230 V ~ 50 Hz
Gerät: Eingang: 12 V , , 200 mA === ⭕-⊕
Netzteil(Model S024WV1200200)	Eingang: 100-240 V ~ 50/60 Hz, 600 mA maxAusgang: 12 V, ⭕2000 mA
Schutzklasse des Netzteils: II
Leistungsaufnahme:In Standby:	Maximal ca. 20 Wca. 0,9 W
Ton
Audioausgangsleistung: 2x 7,5 W
System
Datenrate: - WLAN: max 150 Mbit/s- LAN: 10/100 MBps
Verschlüsselung: WPA, WP A2-AES und WEP
Wiedergabe: MP3, WMA, FLAC, WAV, LPCM
DAB:	174,928 -239,200 MHz
UKW (FM):	87,50 - 108,00 MHz
Standards:	IEEE 802.11 a/b/g/n
Anschlüsse
Ton:AUX INAUX OUT	3,5 mm ∅ Klinkenstecker3,5 mm ∅ Klinkenstecker
Ohrhörer:	3,5 mm ∅ Klinkenstecker
Kabel-Netzwerk:	Ethernet RJ45 Medienwiedergabe vom PC / Netz-werkstreaming (UPnP Standard DLNA 1.5)
Fernbedienung
Batterie:	1x CR2032 3V
LED-Klasse:	RG0
Allgemeines
Abmessungen (B x T x H):	ca. 255 x 160 x 136 mm
Umgebungsbedingungen:	Betriebstemperatur: 5 °C – 35 °C
Gewicht:	ca. 1.800 g
Manual ID:	E46416 (AT) / E46418 (CH) / PE / 2013

Technische Änderungen vorbehalten.

_IWR_241_Hofer.book Seite 44 Montag, 25. November 2013 6:18 18 Technische Daten 44

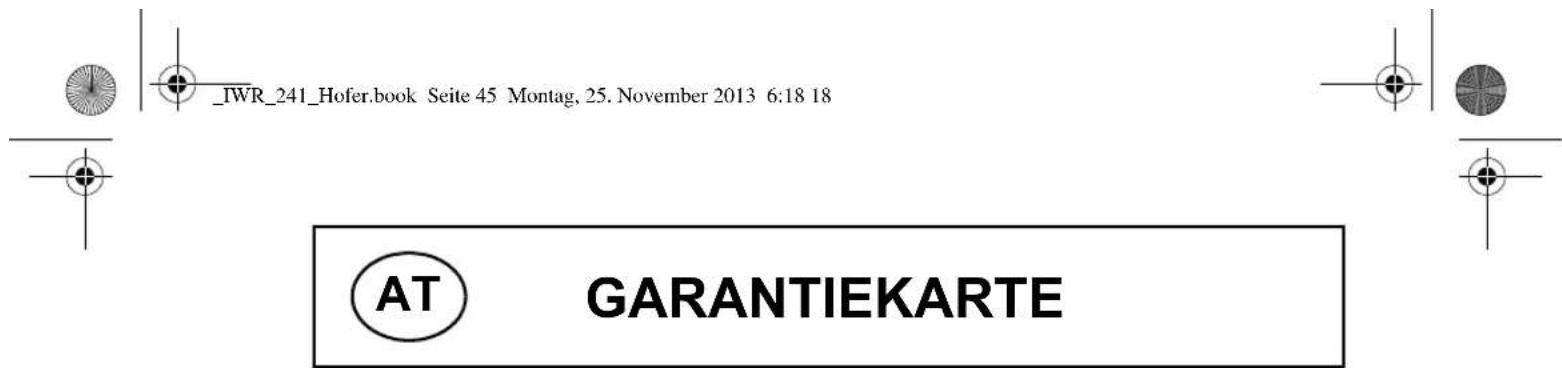

_IWR_241_Hofer.book Seite 45 Montag, 25. November 2013 6:18 18 AT GARANTIEKARTE

AT

GARANTIEKARTE

Die Garantiezeit beträgt 3 Jahre und beginnt am Tag des Kaufs bzw. am Tag der Übergabe der Ware. Für die Geltendmachung von Garantieansprüchen sind die Vorlage des Kassabons sowie die Ausfüllung der Garantiekarte dringend erforderlich. Bitte bewahren Sie den Kassabon und die Garantiekarte daher auf!

Der Hersteller garantiert die kostenfreie Behebung von Mängeln, die auf Material- oder Fabrikationsfehler zurückzuführen sind, nach Wahl des Herstellers durch Reparatur, Umtausch oder Geldrückgabe. Die Garantie erstreckt sich nicht auf Schäden, die durch einen Unfall, durch ein unvorhergesehenes Ereignis (z. B. Blitz, Wasser, Feuer etc.), unsachgemäße Benützung oder Transport, Missachtung der Sicherheits- und Wartungsvorschriften oder durch sonstige unsachgemäße Bearbeitung oder Veränderung verursacht wurden.

Die Garantiezeit für Verschleiß- und Verbrauchsteile bei normalem und ordnungsgemäßem Gebrauch (z. B. Leuchtmittel, Akkus, Reifen etc.) beträgt 6 Monate. Spuren des täglichen Gebrauches (Kratzer, Dellen etc.) stellen keinen Garantiefall dar.

Die gesetzliche Gewährleistungspflicht des Übergebers wird durch diese Garantie nicht eingeschränkt. Die Garantiezeit kann nur verlängert werden, wenn dies eine gesetzliche Norm vorsieht. In den Ländern, in denen eine (zwingende) Garantie und/oder eine Ersatzteillagerhaltung und/oder eine Schadenersatzregelung gesetzlich vorgeschrieben sind, gelten die gesetzlich vorgeschriebenen Mindestbedingungen. Das Serviceunternehmen und der Verkäufer übernehmen bei Reparaturannahme keine Haftung für eventuell auf dem Produkt vom Übergeber gespeicherte Daten oder Einstellungen.

Nach Ablauf der Garantiezeit haben Sie ebenfalls die Möglichkeit, das defekte Gerät zwecks Reparatur an die Servicestelle zu senden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig. Sollten die Reparatur oder der Kostenvoranschlag für Sie nicht kostenfrei sein, werden Sie jedenfalls vorher verständigt.

Serviceadresse(n):

Hersteller-/Importeurbezeichnung: Globaltronics GmbH & Co. KG

E-Mail: [e-mail]

Produktbezeichnung:

Stereo Internetradio

mit Weckfunktion

Produkt-/Hersteller-

kennzeichnungsnummer:

IWR 241

Artikelnummer: 36182

Aktionszeitraum: 05/2104

Firma und Sitz des Verkäufers: HOFER KG

Hofer-Straße 2

AT-4642 Sattledt

Fehler-

beschreibung:

Name des

Käufers: ....

PLZ/Ort: ....

Straße: ....

Tel.Nr./E-mail:

Unterschrift: ....

_IWR_241_Hofer.book Seite 47 Montag, 25. November 2013 6:18 18

GARANTIEKARTE

Die Garantiezeit beträgt 3 Jahre und beginnt am Tag des Kaufs bzw. am Tag der Übergabe der Ware. Für die Geltendmachung von Garantieansprüchen sind die Vorlage des Kassabons sowie die Ausfüllung der Garantiekarte dringend erforderlich. Bitte bewahren Sie den Kassabon und die Garantiekarte daher auf!

Der Hersteller garantiert die kostenfreie Behebung von Mängeln, die auf Material- oder Fabrikationsfehler zurückzuführen sind, nach Wahl des Herstellers durch Reparatur, Umtausch oder Geldrückgabe. Die Garantie erstreckt sich nicht auf Schäden, die durch einen Unfall, durch ein unvorhergesehenes Ereignis (z. B. Blitz, Wasser, Feuer etc.), unsachgemäße Benützung oder Transport, Missachtung der Sicherheits- und Wartungsvorschriften oder durch sonstige unsachgemäße Bearbeitung oder Veränderung verursacht wurden.

Die Garantiezeit für Verschleiß- und Verbrauchsteile bei normalem und ordnungsgemäßem Gebrauch (z. B. Leuchtmittel, Akkus, Reifen etc.) beträgt 6 Monate. Spuren des täglichen Gebrauches (Kratzer, Dellen etc.) stellen keinen Garantiefall dar.

Die gesetzliche Gewährleistungspflicht des Übergebers wird durch diese Garantie nicht eingeschränkt. Die Garantiezeit kann nur verlängert werden, wenn dies eine gesetzliche Norm vorsieht. In den Ländern, in denen eine (zwingende) Garantie und/oder eine Ersatzteillagerhaltung und/oder eine Schadenersatzregelung gesetzlich vorgeschrieben sind, gelten die gesetzlich vorgeschriebenen Mindestbedingungen. Das Serviceunternehmen und der Verkäufer übernehmen bei Reparaturannahme keine Haftung für eventuell auf dem Produkt vom Übergeber gespeicherte Daten oder Einstellungen.

Nach Ablauf der Garantiezeit haben Sie ebenfalls die Möglichkeit, das defekte Gerät zwecks Reparatur an die Servicestelle zu senden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig. Sollten die Reparatur oder der Kostenvoranschlag für Sie nicht kostenfrei sein, werden Sie jedenfalls vorher verständigt.

Serviceadresse(n):

Hersteller-/Importeurbezeichnung: Globaltronics GmbH & Co. KG

E-Mail: [e-mail]

Produktbezeichnung:

Stereo Internetradio mit Weckfunktion

Produkt-/Hersteller-

kennzeichnungsnummer:

IWR 241

Artikelnummer: 36182

Aktionszeitraum: 05/2014

Firma und Sitz des Verkäufers: ALDI SUISSE AG,

Hauptniederlassung

Niederstettenstrasse 3

CH-9536 Schwarzenbach

Fehler-

beschreibung:

Name des

Käufers:

PLZ/Ort:

Straße:

Tel.Nr./E-mail:

Unterschrift:

Hofer ALDI SUISSE ALDI

TERRIS

_IWR_241_Hofer.book Seite 50 Montag, 25. November 2013 6:18 18

Internet Radio 29:57 1LIVE Das Radioprogramn von 1LIVE - 24 Stunden am Ta9: sieben Tage die T.11 10 9 8 7 6 1 2 3 4 1 5

Français

1 Haut-parleur

_IWR_241_Hofer.book Seite 58 Montag, 25. November 2013 6:18 18

12.2 ENREGISTRER ET APPELER UNE STATION

_IWR_241_Hofer.book Seite 91 Montag, 25. November 2013 6:18 18

BON DE GARANTIE

Courriel : [e-mail]

Niederstettenstrasse 3

CH-9536 Schwarzenbach

Explication de la

défaillance

constatée :

Nom de

l'acheteur :

Code postal/Ville :

Rue :

Tél./courriel :

Signature :

Hofer ALDI SUISSE ALDI

TERRIS

Internet Radio 1945 ENERGY SWISS Im Internet Radio Energy Swiss gibt's alle Sounds aus der Heimat.

Campagna: 05/2014, Modello: IWR 241

Internet Radio 29:57 1LIVE Das Radioprogramm von 1LIVE - 24 Stunden am Ta9: sieben Tage die T.11 10 9 8 7 6 1 2 3 4 1 5

1 Altoparlanti

7 Internet Radio 20:57 1 6 1LIVE Das RadioProgramm von 1LIVE - 24 Stunden am Tag, sieben Tage die ① ② b² 00:04 T. 5 4 3

_IWR_241_Hofer.book Seite 128 Montag, 25. November 2013 6:18 18 Glossario

Glossario

17.10CONNESSIONE DI RETE PERMANENTE

E-mail: [e-mail]

Niederstettenstrasse 3

CH-9536 Schwarzenbach

Descrizione del

difetto:

Nome

dell'acquirente:

CAP/Città:

Indirizzo:

Tel./E-mail:

Firma:

Internet Radio 1°45 ENERGY SWISS Im Internet Radio Energy Swiss gibt's ale Sounds aus der Heimat. 7

Internet Radio 20:57 1LIVE Das RadioProgrann von 1LIVE - 24 Stunden am Ta9: sieben Ta9e die 10 9 8 7 6 2 3 4 5

1 Zvočnik

IWR_241_Hofer.book Seite 146 Montag, 25. November 2013 6:18 18

Pregled naprave

Hrbtna stran

Medienbibliothek Von Medium kopieren Brennen Wiedergabeliste erstellen Strg+N Automatische Wiedergabeliste erstellen • Musik Bilder Video TV-Aufzeichnungen Andere Zur Medienbibliothek hinzufügen... Medienfreigabe... Änderungen an Medieninformationen übernehmen Favoriten durch Ziehen zur Liste hinzufügen Weitere Optionen... Hilfe beim Gebrauch der Bibliothek

Freigabe von Medien Music, Bilder und Videos im Netzwerk fregaben Informationen zur Omsfahrgabe Freigabeststellungen □ Medien fregaben Wie anders die Fergabe der Freuflaerstellungen? OK Abrechen

Freigabe von Medien Music, Bilder und Videos im Netzwerk Imagination. Informationen zur Freigabe Freigabereinstellungen ✓ Freigabe der Medien an Einstellungen... Unbekamtes Geld Zulassen Verwagen Anpassen... Wet ändert die Freigabe die Betwalinstellungen? OK Abbrechen Übernehmen

1. Kliknite Einstellungen (Nastavitve), da prilagodite nastavitve skupne rabe.

Bibliotheksfreigabe - Standardeinstellungen Auswahlen, was standardmäßig an neue Gesäte oder Computer freigegeben werden soll Media Insgaben als: Meme Mask Standardeinstellungen Medientypen: ■ Music □ Bilder □ Videos Stenbewertungen: ● Mit bewertungen ○ Nur: Mit bewertungen 100mm □ Untgeführte Objektur □ Umschütteter Jugendschutz: ● Mit bewertungen ○ Nur: □ Music: Nicht bewertet □ Neue Gesäte und Computer automatisch erleben (nicht empfohlen) Wu kann die Freigebe erzeugiert werden? OK Abbrechen

1. Pod Medien freigeben als: (Skupna raba predstavnosti kot) vnesite enopomensko ime za skupno rabo in po potrebi prilagodite standardne nastavitve.

2. Kliknite OK.

Freigabe von Medien Musik, Bilder und Videos in Netzwerk fregaben Informationen zur Reisgabe Festgabeststellungen Festgabe der Medien an: Einstellungen Unbekanntes Gerät Zinsame Verwiegern Anpassen... Wie andersst die Freigabe die Fremaleinstellungen? OK Abrechen Überleihen

... Aktiviert: Aus (Aktivirano: Izklop), da izklopite alarm ali ... Aktiviert: Ein (Aktivirano: Vklop), da vklopite alarm.

1. Z ▼ se premaknite v podmeni Frequenz (Frekvenca) in potrdite z ▶II OK.

2. Z ▲▼ izberite v podmeniju Frequenz (Frekvenca): nastavitve Täglich (Dnevno), Einmal (Enkrat), Wochenende (Konec tedna) ali Werktags (Delovniki) in potrdite z ►II OK.

NAPOTEK: Če preklopite na funkcijo Einmal (Enkrat), se po potrditvi pojavi okno, v katerega vnesete datum in čas. Tu nastavite dneve z ▲▼, preklopite z ▶ na mesec, leto, ure, minute in AM/PM. Spremenite nastavitev z ▲▼ in potrdite z ▶II OK. Pojavi se meni; tam se premaknite na podmeni Modus (Način).

1. Z ▼ se premaknite v podmeni Uhrzeit (Čas) in potrdite z ▶ II OK.

2. V naslednjem meniju Uhrzeit (Čas): nastavite z ▲▼ Stunden (Ure), pre-klopite z ▶ na Minuten (Minute) in te prav tako nastavite z ▲▼ ter potr-dite z ▶II OK.

Posebne funkcije

Z ▼ se pomaknite na podmeni Modus (Način).

_IWR_241_Hofer.book Seite 180 Montag, 25. November 2013 6:18 18 TERRiS Globaltronics GmbH & Co KG Domstrasse 19 20095 Hamburg Germany

TERRIS

Globaltronics GmbH & Co KG

Domstrasse 19

20095 Hamburg

Germany
