SGXCA500 - Zähler PIONEER - Kostenlose Bedienungsanleitung

Produkttyp	Pedalmonitor-Sensor / ANT+ Leistungsmesser
Marke	Pioneer
Modell	SGX-CA500
Gewicht	Ca. 66 g
Abmessungen (rechter Sender)	58,3 mm (L) × 46,1 mm (H) × 21,3 mm (T)
Abmessungen (Anschlussbox)	78 mm (L) × 36,7 mm (H) × 7,3 mm (T)
Abmessungen (linker Sensor)	92,5 mm (L) × 34,7 mm (H) × 8,6 mm (T)
Stromversorgung	CR2032-Batterie (2 vorinstallierte Batterien)
Kommunikation	ANT+ drahtlos (2,4 GHz-Band)
Wasserdichtigkeit	IPX6 / IPX7
Betriebstemperatur	-10 °C bis 50 °C
Hauptfunktionen	Echtzeit-Pedalanalyse, Kraft- und Effizienzberechnung, Modi Pedalmonitor und Leistungsmesser
Kompatibilität der Kurbelsätze	Shimano FC-9000 und FC-6800 (Längen 165-175 mm, Kettenblätter 50-34T bis 55-42T)
Enthaltenes Zubehör	Rechter und linker Sender, Messeinheiten, Magnete, Kabel, Schrauben, Kabelbinder, Polster, Handbuch
Wartung	Mit einem weichen, trockenen Tuch abwischen. Keine Chemikalien verwenden. Bei längerer Nichtnutzung Batterien entfernen.
Sicherheit	Nur CR2032-Batterien verwenden. Schrauben mit 30 cN·m anziehen, um die Dichtigkeit zu gewährleisten.
Ersatzteile / Reparierbarkeit	CR2032-Batterien austauschbar. Installation und Kalibrierung erfordern Spezialwerkzeuge, kontaktieren Sie den Händler.
Garantie	Garantieschein enthalten

Häufig gestellte Fragen - SGXCA500 PIONEER

Wie wechsle ich die Batterien des Pedalsensors?

Entfernen Sie die Abdeckung des Senders (Schraube für rechts, Drehung für links). Entnehmen Sie die alte CR2032-Batterie und setzen Sie die neue unter Beachtung der Polarität ein. Schließen Sie die Abdeckung und achten Sie auf die Dichtigkeit. Ersetzen Sie immer beide Batterien gleichzeitig.

Wie koppele ich den Sensor mit dem Fahrradcomputer SGX-CA500?

Stellen Sie sicher, dass der Sensor im Modus Pedalmonitor ist. Gehen Sie am Fahrradcomputer zum Menü Sensoren, tippen Sie auf Neue Verbindung, wählen Sie Pedalmonitor D (dann G für links), dann Suchen. Drehen Sie die Kurbel mehr als 3 Umdrehungen, um den Sensor zu aktivieren.

Wie führe ich die Nullpunktkalibrierung durch?

Stellen Sie die Kurbel senkrecht zum Boden. Gehen Sie am Fahrradcomputer zu Sensoren > Pedalmonitor D > Kalibrierung (Null) > Kalibrierung starten. Überprüfen Sie, dass die Kraftwerte 0 ± 3 N betragen. Wiederholen Sie für die linke Seite.

Was tun, wenn die LEDs nach dem Einlegen der Batterien nicht leuchten?

Überprüfen Sie die Polarität der Batterien. Wenn die LEDs nach 5 Sekunden aus bleiben, entfernen Sie die Batterien, warten Sie 1 Minute und setzen Sie sie wieder ein. Wenn das Problem weiterhin besteht, ersetzen Sie die Batterien durch neue.

Wie wechsle ich zwischen dem Modus Pedalmonitor und dem Modus Leistungsmesser?

Entfernen Sie die Abdeckung des rechten Senders. Drehen Sie die Kurbel mehr als 3 Umdrehungen, um die Sensoren zu starten. Drücken Sie kurz den Taster (< 2 s), um den aktuellen Modus zu überprüfen (grün = Monitor, orange = Leistung). Zum Wechseln drücken Sie länger als 2 Sekunden, bis grün blinkt, dann loslassen. Die LEDs bestätigen den neuen Modus.

Ist der Sensor wasserdicht?

Ja, die Wasserdichtigkeitsklasse ist IPX6 (starke Wasserstrahlen) und IPX7 (zeitweiliges Untertauchen). Stellen Sie sicher, dass die Abdeckungen richtig befestigt sind, um die Dichtigkeit zu erhalten.

Welche Kurbelsätze sind kompatibel?

Die Modelle Shimano FC-9000 und FC-6800 mit Kurbellängen von 165 bis 175 mm und Kettenblättern von 50-34T bis 55-42T sind kompatibel. Konsultieren Sie das Handbuch für die vollständige Liste.

Wie reinige ich die Sensoren?

Verwenden Sie ein weiches, trockenes oder leicht feuchtes (ausgewrungenes) Tuch, um Staub abzuwischen. Verwenden Sie niemals Benzin, Verdünner oder aggressive Chemikalien, die die Beschichtung beschädigen könnten.

Was tun, wenn die Kopplung aufgrund anderer drahtloser Geräte in der Nähe fehlschlägt?

Entfernen Sie das Fahrrad von Mikrowellen, WLAN-Routern oder anderen drahtlosen Geräten. Bringen Sie den Fahrradcomputer näher an den Sensor. Sie können auch die Instrumentennummer des Sensors manuell im Kopplungsmenü angeben.

Das Handbuch erwähnt ein ratschenartiges Geräusch beim Treten, was tun?

Überprüfen Sie, ob alle Befestigungsschrauben des Sensors fest angezogen sind. Wenn der Magnet am Sender schleift, reinigen Sie die Oberflächen, um Fremdkörper zu entfernen. Wenn das Geräusch anhält, kontaktieren Sie Ihren Händler.

BEDIENUNGSANLEITUNG SGXCA500 PIONEER

Konfigurierung des Produkts 23

Zubehör 23

Einsetzen und Entnehmen der Batterien 25

Umschalten des Betriebsmodus 28

Koppeln / Kalibrieren

Koppeln mit dem Cyclocomputer 30

Sensoren kalibrieren.... 33

Vorbereitung.... 33

Nullpunkt kalibrieren 33

Nullpunkt kontrollieren 34

Kalibrierung im Leistungsmesser-Modus 35

Technische Daten und Support

Fehlersuche 36

Pflege, Wartung und Aufbewahrung 38

Technische Daten 39

Dieses Produkt ist ANT+™ zertifiziert.

Besuchen Sie http://www.thisisant.com/directory/ für eine Liste mit den kompatiblen Produkten und Apps.

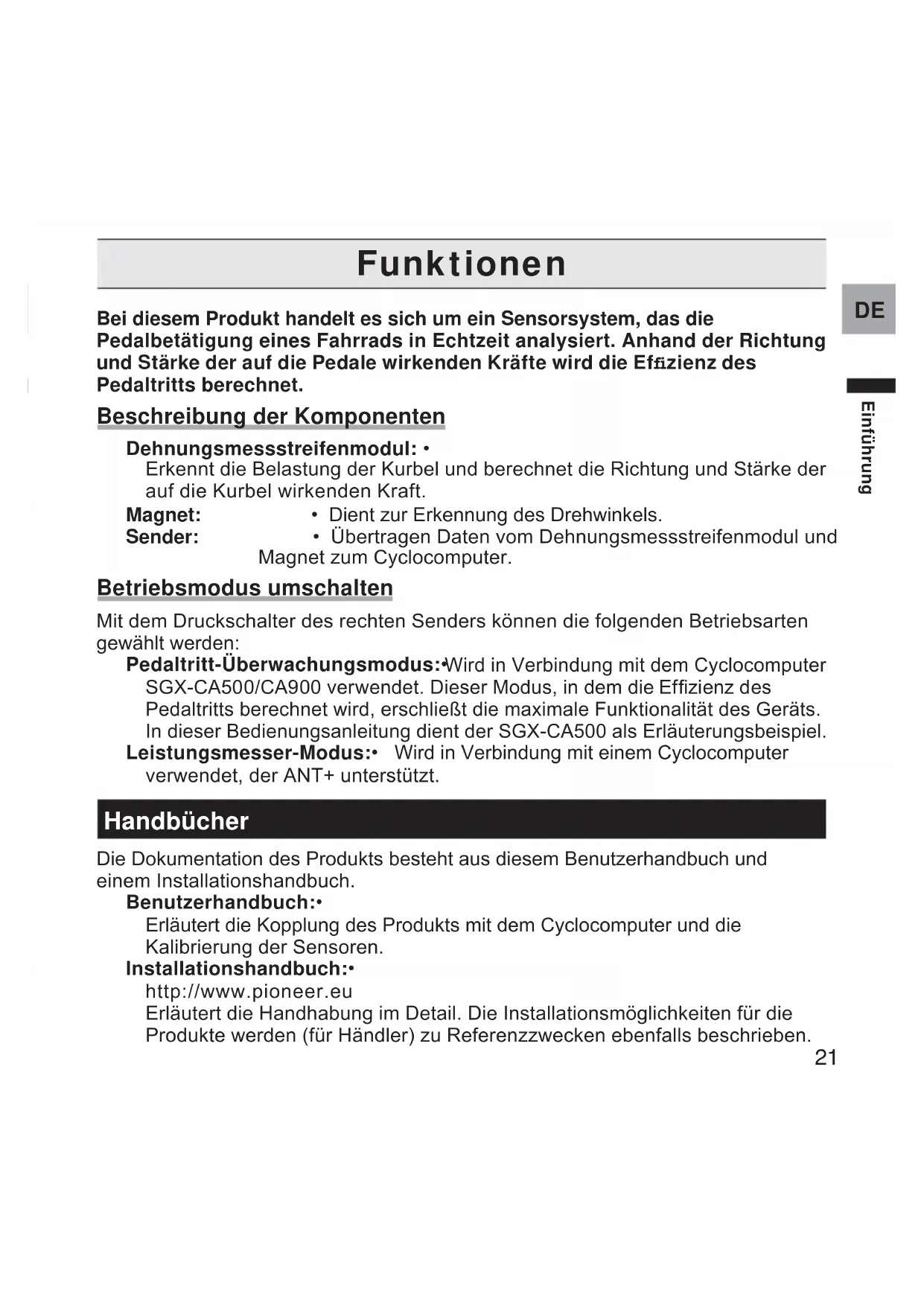

Funktionen

Bei diesem Produkt handelt es sich um ein Sensorsystem, das die Pedalbetätigung eines Fahrrads in Echtzeit analysiert. Anhand der Richtung und Stärke der auf die Pedale wirkenden Kräfte wird die Effizienz des Pedaltritts berechnet.

Beschreibung der Komponenten

Dehnungsmessstreifenmodul: •

Erkennt die Belastung der Kurbel und berechnet die Richtung und Stärke der auf die Kurbel wirkenden Kraft.

Magnet:

• Dient zur Erkennung des Drehwinkels.

Sender:

- Übertragen Daten vom Dehnungsmessstreifenmodul und et zum Cyclocomputer.

Betriebsmodus umschalten

Mit dem Druckschalter des rechten Senders können die folgenden Betriebsarten gewählt werden:

Pedaltritt-Überwachungsmodus: Wird in Verbindung mit dem Cyclocomputer SGX-CA500/CA900 verwendet. Dieser Modus, in dem die Effizienz des Pedaltritts berechnet wird, erschließt die maximale Funktionalität des Geräts. In dieser Bedienungsanleitung dient der SGX-CA500 als Erläuterungsbeispiel.

Leistungsmesser-Modus:• Wird in Verbindung mit einem Cyclocomputer verwendet, der ANT+ unterstützt.

Handbücher

Die Dokumentation des Produkts besteht aus diesem Benutzerhandbuch und einem Installationshandbuch.

Benutzerhandbuch:•

Erläutert die Kopplung des Produkts mit dem Cyclocomputer und die Kalibrierung der Sensoren.

Installationshandbuch:•

http://www.pioneer.eu

Erläutert die Handhabung im Detail. Die Installationsmöglichkeiten für die Produkte werden (für Händler) zu Referenzzwecken ebenfalls beschrieben.

Kompatibilität

Kurbelgarnituren

Das Produkt ist mit den folgenden Kurbelgarnituren kompatibel:

Kurbelgarnituren Bemerkungen
SHIMANO FC-9000 Kurbellängen	mit 165, 167,5, 170, 172,5, 175 mm und die •Kurbelgarnituren 50-34T, 52-36T, 52-38T, 53-39T, 54-42T,55-42T sind kompatibel. *
SHIMANO FC-6800 Kurbellängen	mit 165, 170, 172,5, 175 mm und die •Kurbelgarnituren 50-34T, 52-36T, 53-39T sind kompatibel. *

* Die Beschreibungen in diesem Handbuch beziehen sich auf eine 170-mm-Kurbelgarnitur.

Für den Einbau und die Kalibrierung des Produkts sind spezielle Verfahren und Werkzeuge erforderlich. Sollte das Produkt noch nicht installiert sein, lassen Sie den Einbau und die Kalibrierung von dem Händler durchführen, bei dem Sie das Produkt erworben haben.

Konfigurierung des Produkts

Zubehör

Dieses Produkt besteht aus den folgenden Komponenten:

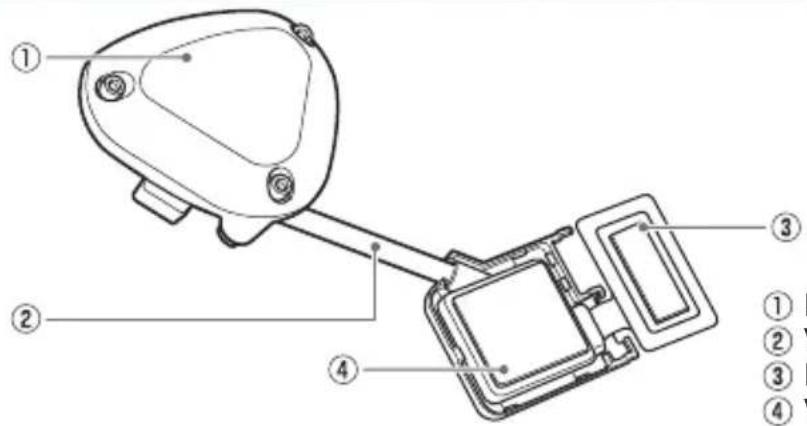

Pedalsensor (rechts)

① Rechter Sender
② Verbindungskabel
③ Dehnungsmessstreifenmodul
④ Verbindungsmodul

Pedalsensorbaugruppe (rechts)

Kettenblattadapter
Für FC-6800

Abdeckung für das Dehnungsmessstreifenmodul 1x für jeden Typ

Pedalsensor (links)

① Linker Sender
② Dehnmessstreifeneinheit
③ LED

Magnet

Patchtyp 2x Armtyp (rechte Seite) Armtyp (linke Seite)

Sonstiges

Benutzerhandbuch (dieses Dokument)• Garantiekarte•

Wichtige Informationen für den Benutzer• Batterien (CR2032) 2x•

(im linken und rechten Sensor vorinstalliert)

Rechte Senderabdeckung (metallgrau)•

Sechskantschrauben (M2.6 x 8 mm) 3x•

(3x für den rechten Sender)

Sechskantschrauben (M2.6 x 5 mm) 3x•

(3x als Ersatz für die rechte Senderabdeckung)

Kabelbinder 10x•

(2x für den linken Magneten, 2x für den rechten Magneten, 6x als Ersatz)

Polster für die Installation des •

Armtypmagneten 2x

Einsetzen und Entnehmen der Batterien

Die Batterien sind bei der Auslieferung bereits im Produkt eingelegt. Wenn die Batterien beinahe erschöpft sind (siehe Seite 36), tauschen Sie sie mit neuen aus.

Das Produkt kann als ANT+-Leistungsmesser in Verbindung mit Fahrradcomputern • anderer Hersteller eingesetzt werden (Leistungsmesser-Modus). Sobald die Batterien eingelegt sind, startet das Produkt im Pedaltritt-Überwachungsmodus. Um das Produkt im Leistungsmesser-Modus verwenden zu können, wechseln Sie den Sensor-Betriebsmodus (siehe Seite 28). Ersetzen Sie die Batterien des linken und rechten Sensors zur selben Zeit.

1. Entfernen Sie die Abdeckung.

Achten Sie darauf, dass die Batterie beim Entfernen der Abdeckung nicht herausfällt oder verloren geht.

Rechter Sender (Schrauben: 3x)• Lockern Sie mit einem

Inbusschlüssel (2 mm) die Schraube, und nehmen Sie die Abdeckung ab.

Achten Sie darauf, die entfernte • Schraube nicht zu verlieren.

Linker Sender•

Drehen Sie die Abdeckung so weit nach links, bis der dreieckige Pfeil auf [OPEN] zeigt, und entfernen Sie sie.

2. Entnehmen Sie die alte Batterie.

Rechter Sender•

3. Legen Sie die neue Batterie ein (CR2032).

Rechter Sender•

Setzen Sie die Abdeckung nach dem Einlegen der Batterie auf, wobei der dreieckige Pfeil auf [OPEN] zeigen muss, und drehen Sie die Abdeckung mit einer Münze auf die [CLOSE]-Position.

Achten Sie darauf, dass die Batterie dabei nicht herausfällt oder verloren geht. Verwenden Sie ausschließlich den • Batterietyp CR2032. Installieren Sie die Abdeckung sicher und fest, damit der Schutz gegen eindringendes Wasser gewährleistet ist.

4. Kontrollieren Sie die LED-Anzeige.

Sobald die Batterien eingelegt sind, startet das Produkt im Pedaltritt-Überwachungsmodus. Vergewissern Sie sich, dass die LEDs 10 Sekunden in grün leuchten.

Wenn die LEDs nach dem Einlegen • der Batterien nicht mehr als 5 Sekunden leuchten, entfernen Sie sie, warten Sie länger als 1 Minute, und setzen Sie sie dann erneut ein. Wenn die LEDs noch immer nicht leuchten, ist möglicherweise die betreffende Batterie sehr schwach. Ersetzen Sie die Batterie mit einer neuen.

5. Setzen Sie die Abdeckung des rechten Senders auf und fixieren Sie sie mit den Schrauben.

Verwenden Sie einen Drehmomentschlüssel o. Ä., der beim Festziehen der Schrauben das Drehmoment messen kann.

Anzugsdrehmoment: 30 cN·m•

Installieren Sie die Senderabdeckung, und ziehen Sie die Schrauben fest an, damit der Schutz gegen eindringendes Wasser gewährleistet ist.

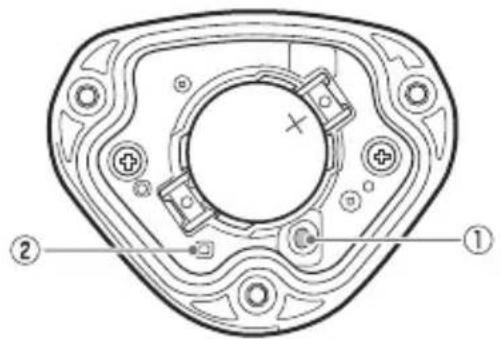

Umschalten des Betriebsmodus

Dieser Abschnitt erläutert das Umschalten des Sensor-Betriebsmodus.

Drücken Sie nicht auf den Druckschalter des rechten Senders während der Kalibrierung des Sensors oder während der Anzeige von [Kraftvorschau] des Cyclocomputers SGX-CA500.

1. Lockern Sie die Schrauben an der rechten Senderabdeckung und nehmen Sie die Abdeckung ab.

Siehe Seite 25 zur Entfernung der • rechten Senderabdeckung.

1. Starten Sie die Sensoren.

Drehen Sie die Kurbelgarnitur des Fahrrads um mehr als drei Umdrehungen, um den linken und rechten Sender zu starten.

1. Überprüfen Sie den Sensor-Betriebsmodus.

Wenn der Druckschalter des rechten Senders für weniger als 2 Sekunden gedrückt wird, blinken die LEDs am rechten Sender in grün. Anschließend leuchten die LEDs des linken und rechten Senders je nach tatsächlichem Sensor-Betriebsmodus folgendermaßen.

Pedaltritt-Überwachungsmodus:•

Die LEDs leuchten 10 Sekunden in grün.

Leistungsmesser-Modus:•

Die LEDs leuchten 10 Sekunden in orange.

Wenn die Kopplung zwischen dem • linken und rechten Sender fehlschlägt, blinken die LEDs 5 Mal in rot.

4. Wechseln Sie den Sensor-Betriebsmodus.

Wenn der Druckschalter des rechten Senders für mehr als 2 Sekunden gedrückt wird, blinken die LEDs am rechten Sender in grün. Überprüfen Sie, ob die Anzeige blinkt, und lassen Sie den Druckschalter los. Nachdem das Blinken stoppt, leuchten die LEDs des linken und rechten Senders je nach geändertem Sensor- Betriebsmodus folgendermaßen.

Pedaltritt-Überwachungsmodus:•

Die LEDs leuchten 10 Sekunden in grün.

Leistungsmesser-Modus:•

Die LEDs leuchten 10 Sekunden in orange.

Stellen Sie den Sensor-•

Betriebsmodus zur Verwendung mit dem Pioneer SGX-CA500 auf den

Pedaltritt-Überwachungsmodus ein.

Zur Verwendung mit

Fahrradcomputern anderer

Hersteller stellen Sie den

Sensor-Betriebsmodus in den

Leistungsmesser-Modus.

Drücken Sie den Druckschalter nicht • länger als 5 Sekunden. Anderenfalls wird in den Modus zur Kalibrierung der Magnetposition gewechselt. Einzelheiten entnehmen Sie bitte dem Installationshandbuch.

Wenn die Kopplung zwischen • dem linken und rechten Sender fehlschlägt, blinken die LEDs 5 Mal in rot.

Je nach den •

Funkübertragungsbedingungen kann das Wechseln des Sensor-Betriebsmodus eventuell etwa 10 Sekunden dauern.

5. Setzen Sie die Abdeckung des rechten Senders auf und fixieren Sie sie mit den Schrauben.

Verwenden Sie einen Drehmomentschlüssel o. Ä., der beim Festziehen der Schrauben das Drehmoment messen kann.

Anzugsdrehmoment: 30 cN·m·

Installieren Sie die Senderabdeckung, • und ziehen Sie die Schrauben fest an, damit der Schutz gegen eindringendes Wasser gewährleistet ist.

Koppeln mit dem Cyclocomputer

In diesem Kapitel wird beschrieben, wie Sie die installierten Pedalsensoren SGY-PM910H am Fahrrad mit dem Cyclocomputer SGX-CA500 koppeln.

- Das Kopplungsverfahren kann hiervon abweichen, wenn Sie einen anderen Fahrradcomputer als den Pioneer SGX-CA500/CA900 verwenden. Bitte informieren Sie sich im Handbuch zu Ihrem Fahrradcomputer über die Vorgehensweise zum Koppeln der Sensoren.

1. Kontrollieren Sie den Sensor-Betriebsmodus.

Vergewissern Sie sich, dass sowohl am rechten als auch am linken Sender der „Pedaltritt-Überwachungsmodus“ eingestellt ist.

Hinweise zum Umschalten des Betriebsmodus finden Sie auf Seite 28.

2. Tippen Sie auf das Symbol [Sensoren] auf dem Startbildschirm des SGX-CA500.

Der Sensorlisten-Bildschirm wird geöffnet.

3. Drehen Sie die Kurbelgarnitur des Fahrrads um mehr als drei Umdrehungen, um den linken und rechten Sender zu starten.

Nach der Aktivierung der Sender • dauert die Kopplung mit dem Cyclocomputer eventuell mehr als 1 Minute. Nehmen Sie die Kopplung mit • dem Cyclocomputer innerhalb von 5 Minuten nach der Aktivierung der Sender vor.

1. Tippen Sie auf das Symbol [Neuanschluss] auf dem Sensorlisten-Bildschirm des SGX-CA500.

Das Sensorverbindungs-Menü wird geöffnet.

1. Tippen Sie auf [Gerätetyp] und anschließend auf [Pedaltrittmonitor R].

Für den linken Sender tippen Sie auf • [Pedaltrittmonitor L].

Wenn mehrere Sensoren aktiviert • sind, positionieren Sie das Gerät näher am Sensor oder geben Sie die Gerätenummer des zu koppelnden Sensors an.

Bitte informieren Sie sich im Benutzerhandbuch des Cyclocomputer SGX-CA500, wie eine Gerätenummer zur Kopplung eines Sensors angegeben wird.

1. Tippen Sie auf [Suche].

Die Suche nach dem Sensor beginnt. Die Meldung [Wird gesucht. Bitte warten.] wird angezeigt.

1. Kontrollieren Sie die Informationen über den Sensor.

Informationen zu den Sensoren werden angezeigt, sobald die Sensoren gefunden wurden. Kontrollieren Sie die folgenden Punkte.

[Gerätenummer]•

Vergewissern Sie sich, dass die Gerätenummer mit der Gerätenummer des Senders übereinstimmt.

[Fehlerrate]•

Vergewissern Sie sich, dass „OK“ angezeigt wird.

Pedaltrittmonitor R
Gerätenummer	64
Herstellernummer	48
Fehlerrate	OK

Die Gerätenummern sind auf dem • rechten Verbindungsmodul und der Seite des linken Sensors aufgedruckt. Einzelheiten entnehmen Sie bitte dem Installationshandbuch. Wenn die als [Gerätenummer] • angezeigten Nummern nicht mit den Gerätenummern der jeweiligen Sender übereinstimmen, müssen Sie die mit dem Sensor zu koppelnden Gerätenummern angeben. Bitte informieren Sie sich im Benutzerhandbuch des Cyclocomputer SGX-CA500, wie eine Gerätenummer zur Kopplung eines Sensors angegeben wird. Wenn „Wird verarbeitet...“ im Bereich • [Fehlerrate] angezeigt wird, werden die Informationen vom Sensor aufgrund schlechter Übertragungsbedingungen nicht korrekt empfangen. Vergewissern Sie sich, dass der zu koppelnde Sensor aktiviert ist; positionieren Sie dann den SGX-CA500 näher beim Sensor und wiederholen Sie den Kopplungsvorgang. Eventuell wird die Kopplung mit dem • Sensor durch Störeinflüsse im 2,4-GHz-Frequenzband verhindert. Wenn „Wird verarbeitet...“ erscheint, obwohl Sie den SGX-CA500 näher beim Sensor positioniert und mit ihm gekoppelt haben, wiederholen Sie den Versuch an einer anderen Stelle, an der keine Störungen durch Mikrowellen, Funkwellen oder drahtlose Geräte auftreten.

Damit ist die Kopplung des rechten Senders abgeschlossen. Koppeln Sie anschließend den linken Sender.

Sensoren kalibrieren

In diesem Kapitel wird beschrieben, wie Sie mit dem Cyclocomputer SGX-CA500 den Nullpunkt des am Fahrrad montierten Pedalsensors kalibrieren können. Die Nullpunktkalibrierung ist eine Funktion zum Speichern des Nullpunkts (ohne Last) im Sensorspeicher, wobei keinerlei Kräfte auf die Kurbel einwirken.

Diese Beschreibung verwendet den Pedalsensor auf der rechten Seite als Beispiel. Die Kalibrierung auf der linken Seite verläuft analog zur rechten Seite. Drücken Sie nicht auf den Druckschalter des rechten Senders während der Kalibrierung des Sensors oder während der Anzeige von [Kraftvorschau] des Cyclocomputers SGX-CA500.

Vorbereitung

1. Stellen Sie das Fahrrad auf einer ebenen Fläche sicher ab.

Nullpunkt kalibrieren

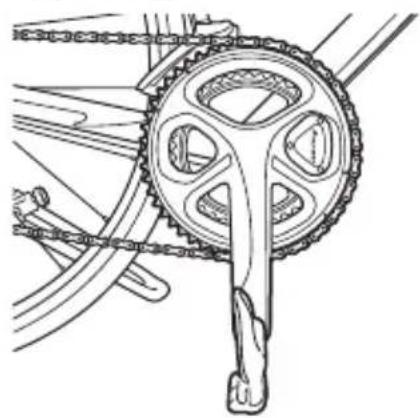

1. Drehen Sie den Kurbelarm in eine zum Boden senkrechte Stellung.

1. Tippen Sie auf das Symbol [Sensoren] auf dem Startbildschirm des SGX-CA500.

Der Sensorlisten-Bildschirm wird geöffnet.

1. Tippen Sie auf [Pedaltrittmonitor R] und anschließend auf [Kalibrierung (Null)].

2. Tippen Sie auf [Kalibrierung starten].

Die Kalibrierung beginnt. Wenn die Kalibrierung erfolgreich verläuft, erscheint „Erfolg“ im Feld [Ergebnis]. Wenn „Fehlgeschlagen“ erscheint, wurde der Sensor eventuell aufgrund einer Kurbelbewegung in einem instabilen Zustand kalibriert. Wiederholen Sie die Kalibrierung, ohne dass sich die Kurbel bewegt.

Das Produkt verfügt über • eine Korrekturfunktion für die temperaturabhängige Nullpunktschwankung. Die Genauigkeit dieser Funktion verbessert sich, wenn der Sensor bei einem Temperaturunterschied von mehr als 4°C kalibriert wird. Diese Funktion kann keine genaue Messung vornehmen, wenn der Sensor vor der Akklimatisierung mit der Außentemperatur kalibriert wurde. Die Akklimatisierung des Sensors dauert mehr als 20 Minuten.

Nullpunkt kontrollieren

1. Bringen Sie den Kurbelarm in eine zum Boden senkrechte Stellung.

2. Tippen Sie auf das Symbol [Pedaltrittmonitor R] auf dem Sensorlisten-Bildschirm des SGX-CA500.

3. Kontrollieren Sie den Wert in [Vorschau anzeigen].

Vergewissern Sie sich, dass für [Kraft der Tangentialrichtung] und [Kraft der radialen Richtung] die folgenden Werte angezeigt werden:

Kraft der Tangentialrichtung: 0 ± 3 N•

Kraft der radialen Richtung: 0 ± 3 N•

Vorschau anzeigen
Tangentialkraft	0 N
Radialkraft	0 N

Damit ist die Kalibrierung für die rechte Seite abgeschlossen. Nehmen Sie die Kalibrierung für die linke Seite analog vor.

Kalibrierung im Leistungsmesser-Modus

Wenn die Sensoren im Leistungsmesser-Modus kalibriert werden: Bringen Sie den Kurbelarm in eine zum Boden senkrechte Stellung, und nehmen Sie den Vorgang gemeinsam für die linke und rechte Seite vor. Informieren Sie sich im Benutzerhandbuch des verwendeten Cyclocomputers über Details.

Fehlersuche

Bitte beachten Sie die folgenden Empfehlungen, falls bei der Installation oder Verwendung des Produkts Probleme auftreten.

Wenn Sie auf Ihre Fragen hier keine Antwort finden können, wenden Sie sich an das Fachgeschäft, wo Sie das Produkt erworben haben.

■ Die Kopplung mit dem Cyclocomputer ist weder im Leistungsmesser- noch im Pedaltritt-Überwachungsmodus möglich.

Ursache Lösung
Die Batterie ist sehr schwach. Wenn die	die LEDs nach dem Einlegen der Batterien nicht mehr als 5 Sekunden leuchten, entfernen Sie sie, warten Sie länger als 1 Minute, und setzen Sie sie dann erneut ein. Wenn die LEDs noch immer nicht leuchten, ist möglicherweise die betreffende Batterie sehr schwach. Ersetzen Sie die Batterie mit einer neuen.
Die Batterie wurde verpolt eingelegt ((+)- und (−)-Seite vertauscht).	Setzen Sie die Batterie richtig herum ein (siehe Seite 25).
Der Pedalsensor ist auf den falschen Modus eingestellt.	Überprüfen Sie den Modus, und nehmen Sie erneut eine Kopplung mit dem Cyclocomputer vor (siehe Seite 28).
Es befinden sich andere drahtlose Geräte oder Mikrowellengeräte in der Nähe.	Vergrößern Sie den Abstand zu anderen drahtlosen Geräten oder Mikrowellengeräten. Positionieren Sie den Sensor näher beim Cyclocomputer und nehmen Sie die Kopplung vor.
Ein anderer Sensor in der Nähe ist mit dem Cyclocomputer gekoppelt.	Bringen Sie andere Sensoren in mehr als 10 m Abstand oder geben Sie die Gerätenummer des mit dem Cyclocomputer zu koppelnden Sensors an. Bitte lesen Sie dazu das Installationshandbuch.

■ Die Kopplung mit dem Cyclocomputer ist im Leistungsmesser-Modus nicht möglich.

Ursache Lösung
Die Kopplung zwischen dem rechten und linken Sensor schlägt fehl.	Überprüfen Sie den Sensor-Betriebsmodus durch Drücken des Druckschalters. Wenn die linken und rechten LEDs nicht in orange leuchten, drücken und halten Sie den Druckschalter gedrückt, um in den Leistungsmesser-Modus zu wechseln (siehe Seite 28).

Die Nullpunktkalibrierung schlägt fehl. ■

Ursache Lösung
Die Kurbel wirkt durch eine Kraft von außen belastet oder bewegt.	Kalibrieren Sie den Sensor im Stillstand (siehe Seite 33).

Die Anzeige des Cyclocomputer verhält sich während der Fahrt ungewöhnlich.

Ursache Lösung
Die Nullpunktkalibrierung schlägt fehl.	Kalibrieren Sie den Sensor, wenn die unter [Kraftvorschau] angezeigten Werte höher als ± 3 N sind (siehe Seite 33).

Bei der Fahrt sind klappernde Geräusche zu hören. ■

Ursache Lösung
Die zur Befestigung des Sensors verwendeten Schrauben haben sich gelockert.	Ziehen Sie die Schrauben erneut an.

Die Magnet schleift während der Fahrt am Sensor oder Sender. ■

Ursache Lösung
Am Magnet hängende Fremdkörper schleifen am Sender oder Verbindungsmodul.	Reinigen Sie den Sender, das Verbindungsmodul und den Magneten.

Pflege, Wartung und Aufbewahrung

Verwenden Sie ausschließlich ein weiches trockenes oder leicht • angefeuchtetes Tuch, um Verschmutzungen vom linken und rechten Sender, von der Abdeckung des Dehnungsmessstreifenmoduls, vom Magneten und von den sonstigen Zubehörteilen abzuwischen.

- Verwenden Sie weder Benzol oder Verdünner noch andere flüchtige Chemikalien, Reiniger oder chemisch behandelte Reinigungstücher: Diese könnten das Produkt beschädigen oder zum Abblättern der Farbbeschichtung führen. Wenn Sie das Produkt längere Zeit nicht verwenden, entnehmen Sie die • Batterien.

Technische Daten

Gewicht: Etwa 66 g

Abmessungen:

Pedalsensor (rechts):

Rechter Sender:•

58,3 mm(B) × 46,1 mm(H) × 21,3 mm(T)

Verbindungsmodul, Abdeckung für •

Dehnungsmessstreifenmodul:

78 mm(B) × 36,7 mm(H) × 7,3 mm(T)

Schutz gegen Wasser: Dieses Gerät ist gegen starkes Strahlwasser geschützt (IPX6/IPX7).

Kommunikationsverfahren (Sensoren): ANT+ drahtlos

Batterie: CR2032

Betriebstemperatur: -10 bis +50 °C

ANT+ ist ein drahtloses Netzwerkprotokoll im 2-GHz-Frequenzband mit sehr niedrigem Energiebedarf.

Besuchen Sie für weitere Informationen http://www.thisisant.com/ Technische Daten und Bauart können ohne Ankündigung geändert werden. Die Abbildungen in diesem Handbuch können von den tatsächlichen Geräten abweichen.

Table des matières

Introduction

Technische gegevens 75

Zum Registrieren Ihres Produktes besuchen Sie bitte www.pioneer.eu.

Bezoek www.pioneer.eu om uw product te registreren.

PIONEER CORPORATION

1-1, Shin-ogura, Saiwai-ku, Kawasaki-shi, Kanagawa 212-0031, JAPAN
