BEDIENUNGSANLEITUNG RX5062 JVC

Warnung, Achtung und sonstige Hinweise/Mises en garde, précautions et indications diverses

VORSICHT—Taste STANDBY/ON ⏻/I

Ziehen Sie das Netzkabel ab, um die Stromversorgung vollständig zu unterbrechen (die STANDBY-Anzeige schaltet ab). Beim Aufstellung des Geräts stellen Sie sicher, dass der Stecker gut zugänglich ist. Die Taste STANDBY/ON öffnennt in keiner Position die Stromversorgung zum Netzanschluß.

• Wenn sich die Anlage im Bereitschaftsbetrieb befindet, leuchtet die Anzeigeleuchte STANDBY/ON rot.
• Wenn das Gerät eingeschaltet wird, erlischt die STANDBY-Leuchte. Das Gerät kann über die Fernbedienung ein- und ausgeschaltet werden.

ATTENTION—Touche STANDBY/ON ⏻/I

• Blockieren Sie keine Belüftungsschlitze oder -bohrungen. (Wenn die Belüftungsöffnungen oder -löcher durch eine Zeitung oder ein Tuch etc. blockiert werden, kann die entstehende Hitze nicht abgeführt werden.)
• Stellen Sie keine offenen Flammen, beispielsweise angezündete Kerzen, auf das Gerät.
• Wenn Sie Batterien entsorgen, denken Sie an den Umweltschutz. Batterien müssen entsprechend den geltenden örtlichen Vorschriften oder Gesetzen entsorgt werden.
• Setzen Sie dieses Gerät auf keinen Fall Regen, Feuchtigkeit oder Flüssigkeitsspritzern aus. Es dürfen auch keine mit Flüssigkeit gefüllen Objekte, z. B. Vasen, auf das Gerät gestellt werden.

ATTENTION

Zur Verhinderung von elektrischen Schlägen, Brandgefahr, usw:

1. Keine Schrauben lösen oder Abdeckungen enternen und nicht das Gehäuse öffnen.
2. Dieses Gerät weder Regen noch Feuchtigkeit aussetzen.

ATTENTION

Achtung: Angemessene Ventilation

Stellen Sie das Gerät zur Verhütung von elektrischem Schlag und Feuer und zum Schutz gegen Beschädigung wie folgt auf:
Vorderseite: Offener Platz ohne Hindernisse.
Seiten: Keine Hindernisse innerhalb 10 cm von den Seiten.
Oberseite: Keine Hindernisse innerhalb 10 cm von der Oberseite.
Rückseite: Keine Hindernisse innerhalb 15 cm von der Rückseite.
Unterseite: Keine Hindernisse. Auf eine ebene Oberfläche stellen.
Zusätzlich die bestmögliche Luftzirkulation wie gezeigt erhalten.

Attention: Ventilation Correcte

Benutzerinformationen zur Entsorgung alter Geräte

Hinweis:

Dieses Symbol ist nur in der Europäischen Union gültig.

[Europäische Union]

Dieses Symbol zeigt an, dass das elektrische bzw. elektronische Gerät nicht als normaler Haushaltsabfall entsorgt werden soll. Stattdessen sollte das Produkt zur fachgerechten Entsorgung, Weiterverwendung und Wiederverwertung in Übereinstimmung mit der Landesgesetzgebung einer entsprechenden Sammelstelle für das Recycling elektrischer und elektronischer Geräte zugeführt werden.

Die korrekte Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche Schäden für die Umwelt und die menschliche Gesundheit, welche durch unsachgemäße Behandlung des Produkts auftreten können. Weitere Informationen zu Sammelstellen und dem Recycling dieses Produkts erhalten Sie bei Ihrer Gemeindeverwaltung, Ihrem örtlichen Entsorgungsunternehmen oder in dem Geschäft, in dem Sie das Produkt gekauft haben.

Für die nicht fachgerechte Entsorgung dieses Abfalls können gemäß der Landesgesetzgebung Strafen ausgesprochen werden.

(Geschäftskunden)

Wenn Sie dieses Produkt entsorgen möchten, besuchen Sie bitte unsere Webseite www.jvc-europe.com, um Informationen zur Rücknahme des Produkts zu erhalten.

[Andere Länder außerhalb der Europäischen Union]

Wenn Sie dieses Produkt entsorgen möchten, halten Sie sich dabei bitte an die entsprechenden Landesgesetze und andere Regelungen in Ihrem Land zur Behandlung elektrischer und elektronischer Geräte.

Vor der Installation 4

Überprüfen der mitgelieferten Zubehörteile 4

Einlegen von Batterien in die Fernbedienung 4

Anschließen der UKW- und MW-Antenne 4

Anschließen der Lautsprecher und des Subwoofers .... 5

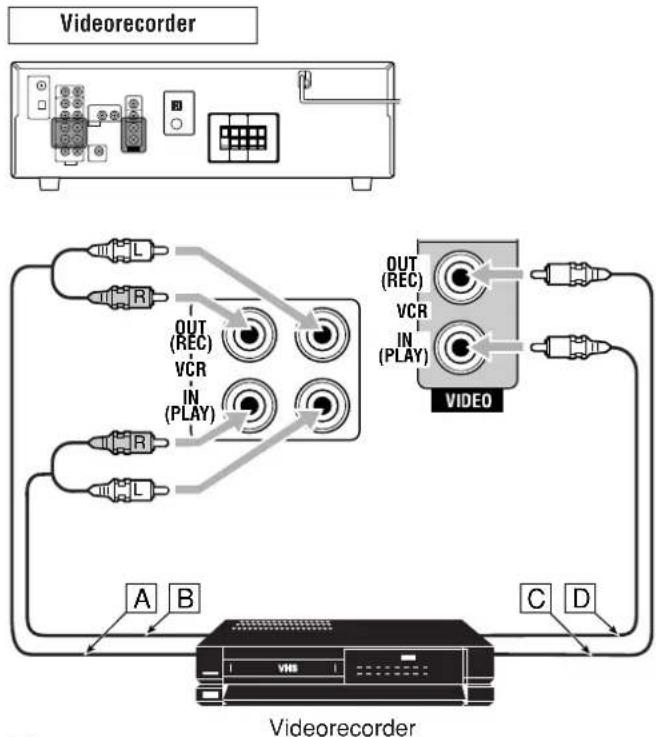

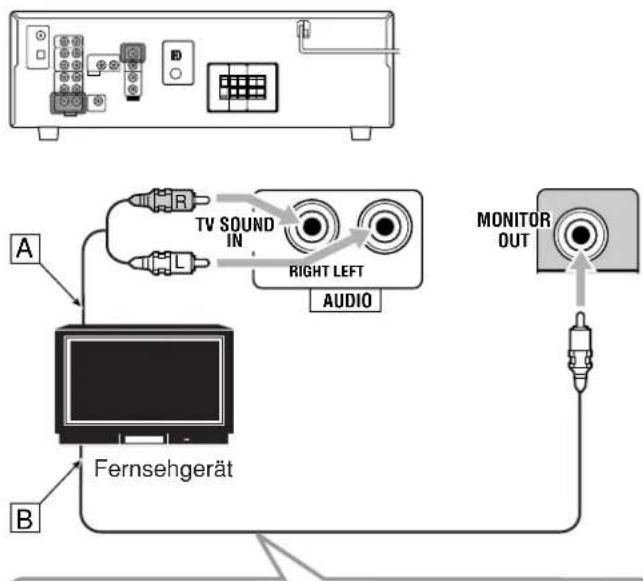

Anschließen von Audio-/Videokomponenten 6

■ Analoge Verbindungen ....6

Anschließen des Netzkabels 8

Grundbetrieb....9

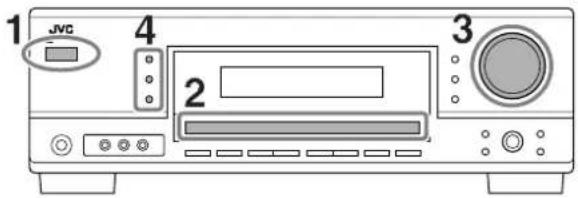

Allgemeine Bedienung 9

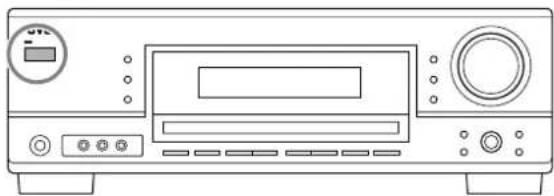

Einschalten der Stromversorgung 9

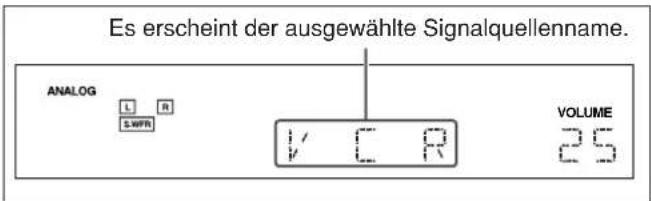

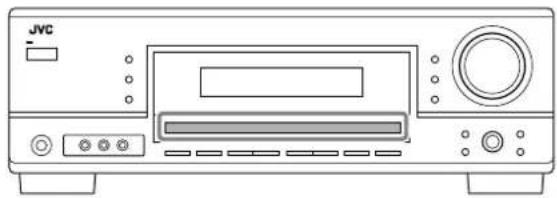

Auswählen der Wiedergabesignalquelle 9

Einstellen der Lautstärke 10

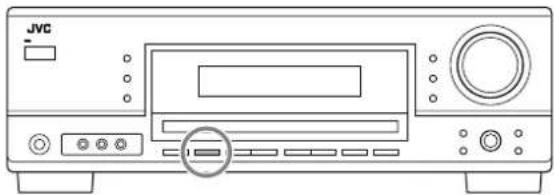

Den Subwoofer-Klang ein- und ausschalten 11

Auswählen des Analog- oder Digitaleingangsmodus ..... 11

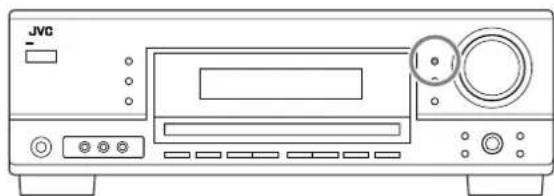

Einstellen der Display-Helligkeit 12

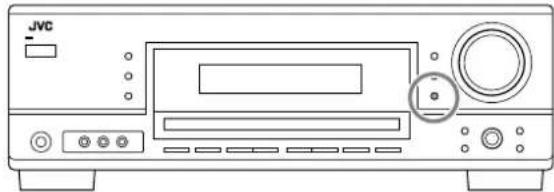

Dämpfen des Eingangssignals.... 12

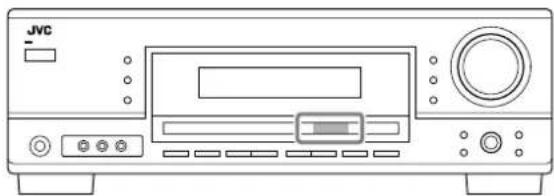

Ändern der Bezeichnung der Signalquelle 12

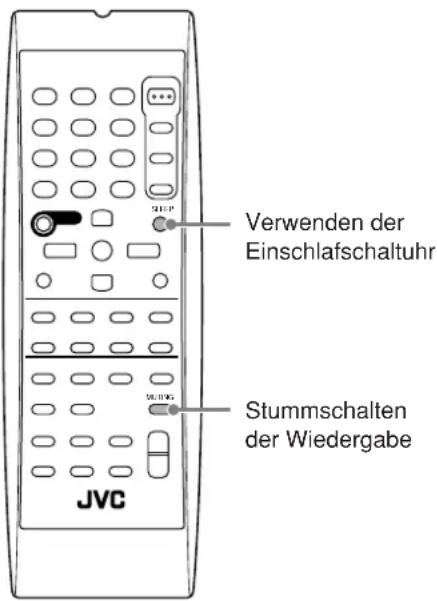

Stummschalten der Wiedergabe 13

Verwenden der Einschlafschaltuhr 13

Empfangen von Radiosendungen 14

Manuelles Einstellen von Sendern 14

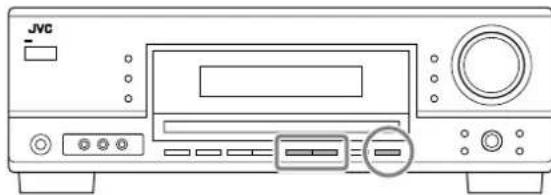

Verwenden des Senderspeichers 14

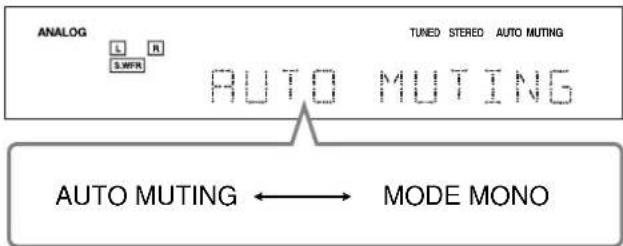

Wählen des UKW-Empfangsmodi 15

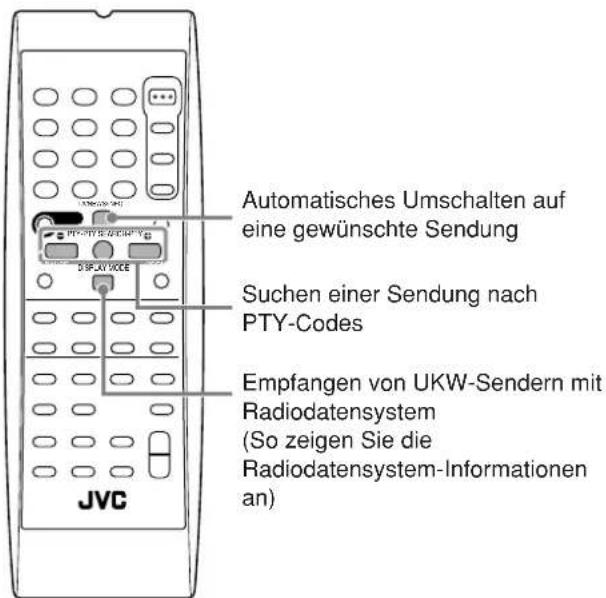

Empfangen von UKW-Sendern mit Radiodatensystem ..... 16

Suchen einer Sendung nach PTY-Codes 17

Automatisches Umschalten auf eine gewünschte Sendung ..... 18

Grundeinstellungen 19

Quick Speaker Setup 19

Grundeinstellungen 20

Grundverfahren 20

■ Einstellen der Lautsprecher 21

■ Einstellen des Lautsprecherabstands 21

■ Einstellen der Basswiedergabe 21

■ Auswählen von Haupt- und Subkanal 22

■Einstellungen für effektiven Surround-Betrieb ...... 23

■ Einstellen der digitalen externen Eingangsgeräte.... 23

Sound-Einstellungen 24

Grundeinstellungen 24

Grundverfahren 24

■ Einstellen des Frequenzgangausgleichs 25

■ Einstellen der Lautsprecherausgangspegel 25

■Einstellen der Sound-Parameter für Surround- und DSP-Modi 25

Verwendung der Surround-Modi 26

Erzeugen von Theateratmosphäre 26

Einführung zu den Surround-Modi 26

Aktivieren der Surround-Modi 28

■ Auto-Surround-Funktion 28

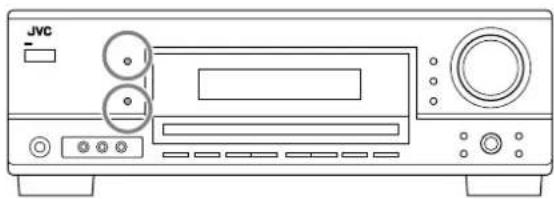

■ Manuelles Aktivieren der Surround-Modi 28

Verwenden der DSP-Modi 29

Erzeugen eines Klangfeldes 29

Einführung zu den DSP-Modi 29

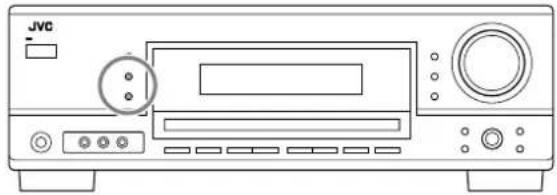

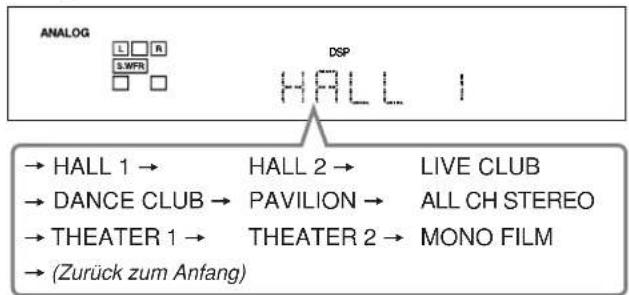

Aktivieren der DSP-Modi 30

Bedienen von JVC-Audio-/Videokomponenten.... 31

Bedienen der Audiokomponenten 31

Bedienen der Videokomponenten 32

Fehlerbeseitigung 33

Technische Daten 34

Dieses Symbol zeigt an, daß NUR die Fernbedienung für den beschriebenen Bedienungsvorgang verwendet werden kann.

Dieses Symbol zeigt an, dass die Fernbedienung NICHT für das beschriebene Verfahren verwendet werden kann. Verwenden Sie die Tasten und Regler an der Frontplatte.

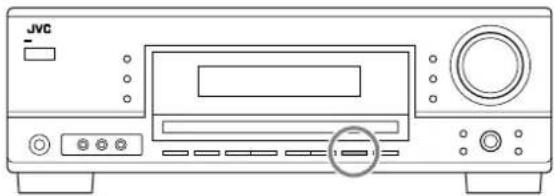

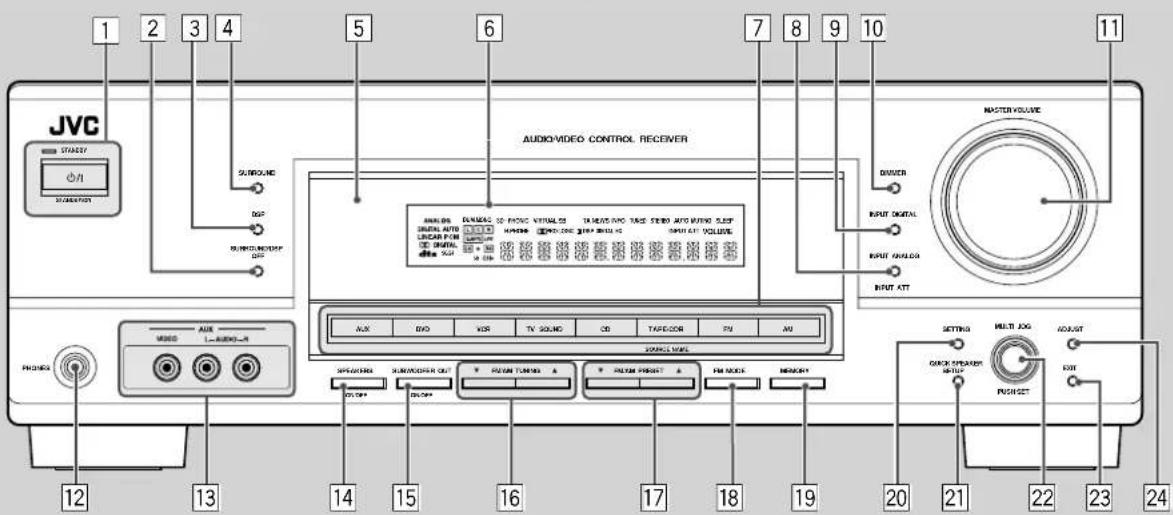

Frontplatte

JVC STAGEY o/n STORAGEY 1 2 3 4 5 6 7 8 9 10 11 SUNROUND DGF RUNNING/SURP AUDIO/VIDEO CONTROL RECEIVER MASTER VOLUME DANGER INPUT DIGITAL INPUT ANALOG INPUT ATT AUX DVO XOR TV SOUND CD TAFCOR FN AU SUPPORT SMOU VOCUM TUNION A V OCUM PINT A FM NCK MARCH SUPPORT SMOU TAXUS MACHINE PRODUCTIONS OUTPUT CONTENTS OUTPUT ATTS OUTPUT ATTS OUTPUT ATTS OUTPUT ATTS OUTPUT ATTS OUTPUT ATTS OUTPUT ATTS OUTPUT ATTS OUTPUT ATTS OUTPUT ATTS OUTPUT ATTS OUTPUT ATTS OUTPUT ATTS OUTPUT ATTS OUTPUT ATTS OUTPUT ATTS OUTPUT ATTS OUTPUT ATTS OUTPUT ATTS OUTPUT ATTS OUTPUT ATTS OUTPUT ATTS OUTPUT ATTS OUTPUT ATTS OUTPUT ATTS OUTPUT ATS OUTPUT ATS OUTPUT ATS OUTPUT ATS OUTPUT ATS OUTPUT ATS OUTPUT ATS OUTPUT ATS OUTPUT ATS OUTPUT ATS OUTPUT ATS OUTPUT ATS OUTPUT ATS OUTPUT ATS OUTPUT ATS OUTPUT ATS OUTPUT ATS OUTPUT ATS OUTPUT ATS OUTPUT ATS OUTPUT ATS OUTPUT ATS OUTPUT ATS OUTPUT ATS OUTPUT ATS OUTPUT AT SOUT OUTPUT AT SOUT OUTPUT AT SOUT OUTPUT AT SOUT OUTPUT AT SOUT OUTPUT AT SOUT OUTPUT AT SOUT OUTPUT AT SOUT OUTPUT AT SOUT OUTPUT AT SOUT OUTPUT AT SOUT OUTPUT AT SOUT OUTPUT AT SOUT OUTPUT AT SOUT OUTPUT AT SOUT OUTPUT AT SOUT OUTPUT AT SOUT OUTPUT AT SOUT OUTPUT AT SOUT OUTPUT AT SOUT OUTPUT AT S OUT

Weitere Einzelheiten finden Sie auf den in Klammern angegebenen Seiten.

1|Taste STANDBY/ON ⬤/lund Kontrollleuchte STANDBY (9)
2Taste SURROUND/DSP OFF (28, 30)
3Taste DSP (29, 30)
4Taste SURROUND (28)
5 Fernbedienungssensor
6Display (Einzelheiten siehe „Display“ unten.)
7 Tasten zum Auswählen der Signalquelle (9, 12)
AUX, DVD, VCR, TV SOUND, CD, TAPE/CDR (SOURCE NAME), FM, AM
8|Taste INPUT ANALOG (12)
Taste INPUT ATT (12)
9|Taste INPUT DIGITAL (11)
10Taste DIMMER (12)

11 Regler MASTER VOLUME (10)
12 Buchse PHONES (11)
13Eingangsbuchsen AUX (7)
14|Taste SPEAKERS ON/OFF (11)
15Taste SUBWOOFER OUT ON/OFF (11)
16| Tasten FM/AM TUNING ▲/▼ (14)
17 Tasten FM/AM PRESET ▲/▼ (14)
18|Taste FM MODE (15)
19Taste MEMORY (14)
20|Taste SETTING (20)

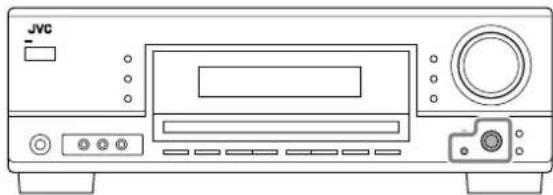

21Taste QUICK SPEAKER SETUP (19)
22Regler MULTI JOG (PUSH SET) (19, 20, 24)
23Taste EXIT (20, 24)
24|Taste ADJUST (24)

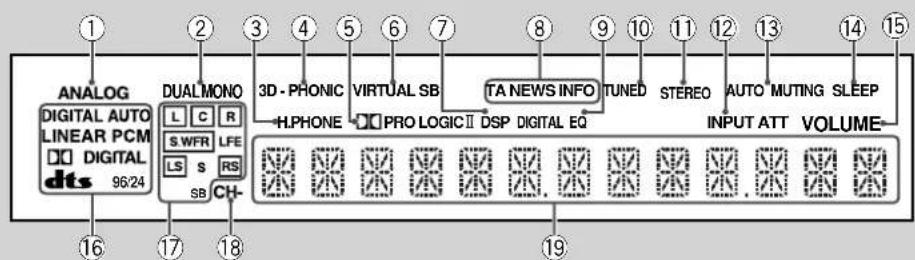

Display

ANALOG DIGITAL AUTO LINEAR PCM DIGITAL dts 96/24 DUALMONO L C R S.WFR LFE LS S RS SB CH- 3D - PHONIC VIRTUAL SB H.PHONE PRO LOGIC II DSP DIGITAL EQ TA NEWS INFO TUNED STEREO AUTO MUTING SLEEP INPUT ATT VOLUME-

Weitere Einzelheiten finden Sie auf den in Klammern angegebenen Seiten.

①Anzeige ANALOG (12)
②Anzeige DUAL MONO (27)
③Anzeige H.PHONE (11, 27, 29)
④Anzeige 3D-PHONIC (27, 29, 30)
⑤Anzeige ☐ PRO LOGIC II (26, 28, 29)
⑥Anzeige VIRTUAL SB (23)
⑦Anzeige DSP (27, 29, 30)
⑧Anzeigen für Programmtyp (TA/NEWS/INFO) (18)
⑨Anzeige DIGITAL EQ (25)

⑩Anzeige TUNED (14)
⑪Anzeige STEREO (14)
⑫Anzeige INPUT ATT (12)
⑬Anzeige AUTO MUTING (15)
⑭Anzeige SLEEP (13)
⑮Anzeige VOLUME (9, 10)
⑯Anzeigen für das digitale Signalquellenform (11)
⑰Lautsprecher und Signalanzeigen (10)
⑱Anzeige CH- (14)
⑲Hauptdisplay

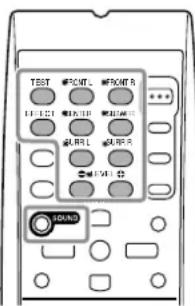

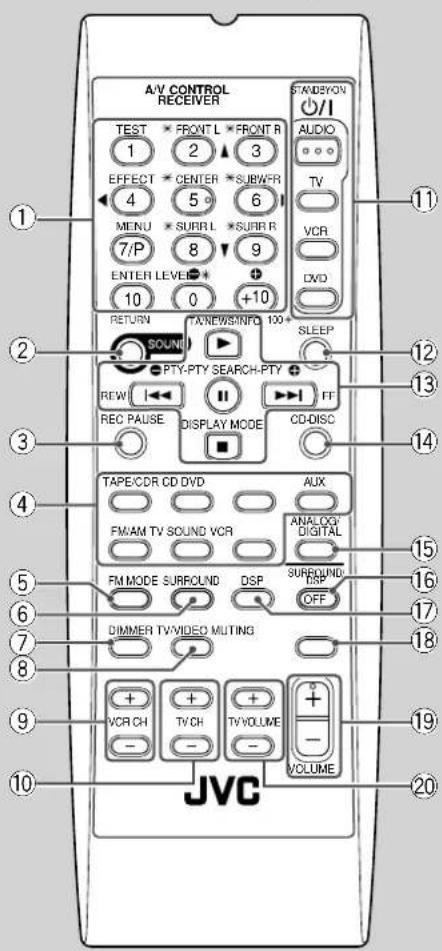

Fernbedienung

A/V CONTROL RECEIVER TEST × FRONT L × FRONT R 1 2 3 EFFECT × CENTER × SUBWFR 4 5 6 MENU × SURR L × SURR R 7/P 8 9 ENTER LEVEL + 10 0 +10 RETURN TANES/SINFO 100* SLEEP SOUND ▶ PTY-PTY SEARCH-PTY REW ◀─▶─▶─▶─▶─▶─▶─▶─▶─▶─▶─▶─▶─▶─▶─▶─▶─▶─▶─▶─▶─▶─▶─▶─▶─▶─▶─▶─▶─▶─▶─▶─▶─▶─▶─▶─▶─▶─▶─▶─▶─▶─▶─▶─▶─▶─▶─▶─▶─▶─▶─> TAPE/CDR CD DVD AUX FMAM TV SOUND VCR ANALOGY FM MODE SURROUND SURROUND DSP OFF DIMMER TV/VIDEO MUTING + + + + VCR CH TV CH TV VOLUME - - - - JVC

Weitere Einzelheiten finden Sie auf den in Klammern angegebenen Seiten.

①Zifferntasten zum Wählen von gespeicherten Kanälen (15, 31) Zifferntasten zur Klangeinstellung (25, 31) Zifferntasten zum Betrieb der Audio-/Videokomponenten (31, 32)

②Taste SOUND (25, 31)

③Taste REC PAUSE (32)

④Tasten zum Auswählen der Signalquelle (9, 10) TAPE/CDR, CD, DVD, AUX, FM/AM, TV SOUND, VCR

⑤Taste FM MODE (15, 31)

⑥Taste SURROUND (28, 31)

⑦Taste DIMMER (12, 31)

⑧Taste TV/VIDEO (32)

⑨Tasten VCR CH +/- (32)

⑩Tasten TV CH +/- (32)

⑪Tasten STANDBY/ON Ⓓ/1(9, 31, 32) AUDIO, TV, VCR, DVD

⑫Taste SLEEP (13, 31)

⑬ Betriebstasten für Audio-/Videokomponenten

- Betriebstasten für Radiodatensystem (16 – 18) TA/NEWS/INFO, PTY SEARCH, PTY ⊕, ⊖ PTY, DISPLAY MODE

⑭Taste CD-DISC (32)

⑮Taste ANALOG/DIGITAL (11, 12, 31)

⑯Taste SURROUND/DSP OFF (28, 30, 31)

⑰Taste DSP (29–31)

⑱Taste MUTING (13, 31)

⑲Taste VOLUME +/- (10, 31)

⑳Tasten TV VOLUME +/- (32)

Hinweis:

Wenn Sie eine der Audio-Signalquellenauswahltasten—TAPE/CDR, CD und FM/AM—auf der Fernbedienung drücken, schaltet sich der Receiver automatisch ein.

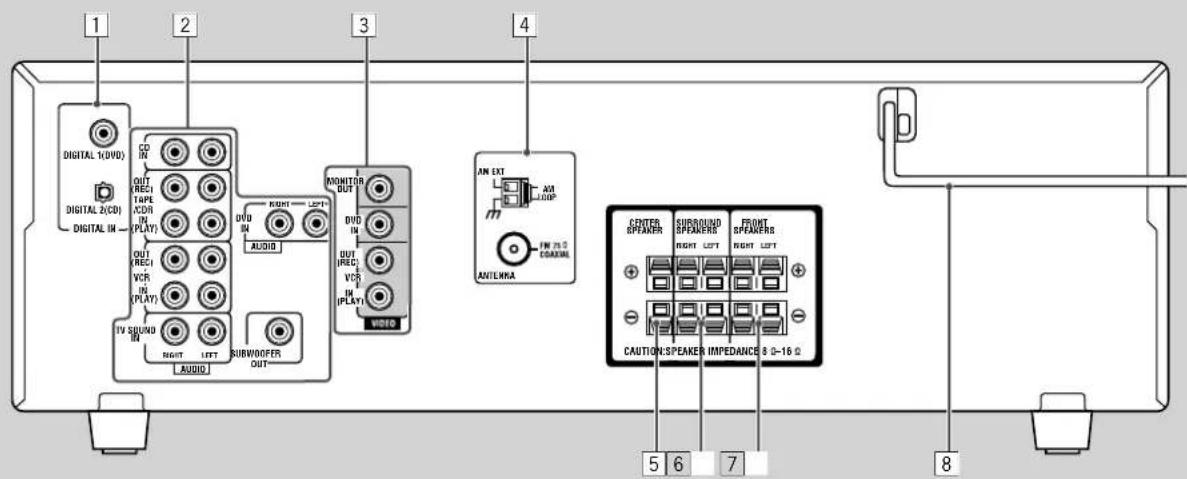

Geräterückseite

1 2 3 4 DIGITAL 1(DVD) DIGITAL 2(CD) DIGITAL IN OUT REC1 TAPE ACDR IN (PLAYT) OUT REC1 VCR IN (PLAYT) TV SOUND IN RIGHT LEFT SUBWOFER OUT- AUDIO MONITOR OUT DVD IN OUT REC1 VCR IN (PLAYT) VIDEO AM EXT ABS LIP FIV PS.D. COAUMI ANTLEKNA CENTER SPEAKER SUBGROUND SPEAKERS RIGHT LEFT FRONT SPEAKERS RIGHT LEFT CAUTIONSPEAKER IMPEDANCE 8 0-16 0 5 6 7 8

Weitere Einzelheiten finden Sie auf den in Klammern angegebenen Seiten.

①Anschlusse DIGITAL IN (8)

• Koaxialanschluss: DIGITAL 1 (DVD)

• Lichtwellenleiter: DIGITAL 2 (CD)

②Bushen AUDIO-Eingang/-Ausgang (6, 7)

- Eingang: CD IN, TAPE/CDR IN (PLAY), VCR IN (PLAY), TV SOUND IN, DVD IN

• Ausgang: TAPE/CDR OUT (REC), VCR OUT (REC), SUBWOOFER OUT

3|Bushen VIDEO-Eingang/-Ausgang (7)

• Eingang: DVD IN, VCR IN (PLAY)

• Ausgang: MONITOR OUT, VCR OUT (REC)

4Anschlusse ANTENNA (4, 5)

5|Anschlusse CENTER SPEAKER (5)

6 Anschlusse SURROUND SPEAKERS (5)

7|Anschlusse FRONT SPEAKERS (5)

8Netzkabel(8)

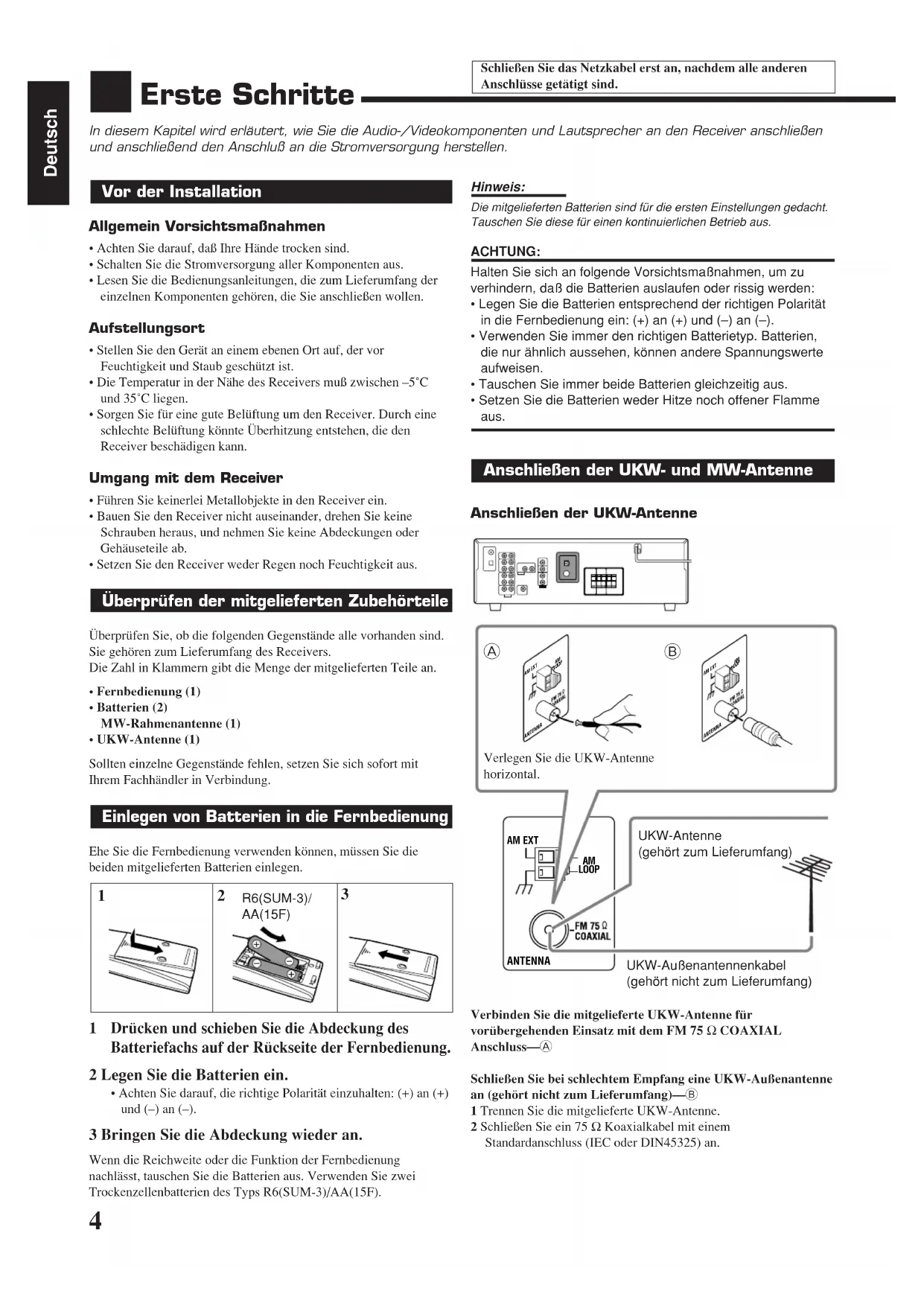

In diesem Kapitel wird erläutert, wie Sie die Audio-/Videokomponenten und Lautsprecher an den Receiver anschließen und anschließend den Anschluß an die Stromversorgung herstellen.

Vor der Installation

Allgemein Vorsichtsmaßnahmen

• Achten Sie darauf, daß Ihre Hände trocken sind.
• Schalten Sie die Stromversorgung aller Komponenten aus.
• Lesen Sie die Bedienungsanleitungen, die zum Lieferumfang der einzelnen Komponenten gehören, die Sie anschließen wollen.

Aufstellungsort

• Stellen Sie den Gerät an einem ebenen Ort auf, der vor Feuchtigkeit und Staub geschützt ist.
• Die Temperatur in der Nähe des Receivers muß zwischen -5^ und 35^ liegen.
• Sorgen Sie für eine gute Belüftung um den Receiver. Durch eine schlechte Belüftung könnte Überhitzung entstehen, die den Receiver beschädigen kann.

Umgang mit dem Receiver

• Führen Sie keinerlei Metallobjekte in den Receiver ein.
• Bauen Sie den Receiver nicht auseinander, drehen Sie keine Schrauben heraus, und nehmen Sie keine Abdeckungen oder Gehäuseteile ab.
• Setzen Sie den Receiver weder Regen noch Feuchtigkeit aus.

Überprüfen der mitgelieferten Zubehörteile

Überprüfen Sie, ob die folgenden Gegenstände alle vorhanden sind. Sie gehören zum Lieferumfang des Receivers. Die Zahl in Klammern gibt die Menge der mitgelieferten Teile an.

• Fernbedienung (1)
- Batterien (2)
MW-Rahmenantenne (1)
• UKW-Antenne (1)

Sollten einzelne Gegenstände fehlen, setzen Sie sich sofort mit Ihrem Fachhändler in Verbindung.

Einlegen von Batterien in die Fernbedienung

Ehe Sie die Fernbedienung verwenden können, müssen Sie die beiden mitgelieferten Batterien einlegen.

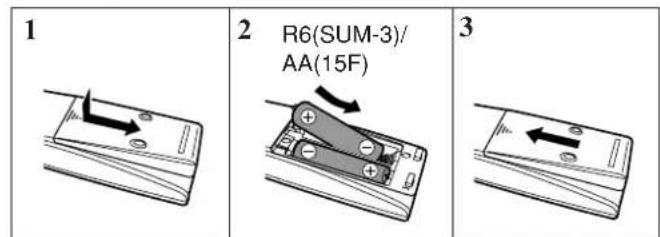

1 Drücken und schieben Sie die Abdeckung des Batteriefachs auf der Rückseite der Fernbedienung.

2 Legen Sie die Batterien ein.

- Achten Sie darauf, die richtige Polarität einzuhalten: (+) an (+) und (−) an (−).

3 Bringen Sie die Abdeckung wieder an.

Wenn die Reichweite oder die Funktion der Fernbedienung nachlässt, tauschen Sie die Batterien aus. Verwenden Sie zwei Trockenzellenbatterien des Typs R6(SUM-3)/AA(15F).

Hinweis:

Die mitgelieferten Batterien sind für die ersten Einstellungen gedacht. Tauschen Sie diese für einen kontinuierlichen Betrieb aus.

ACHTUNG:

Halten Sie sich an folgende Vorsichtsmaßnahmen, um zu verhindern, daß die Batterien auslaufen oder rissig werden:
- Legen Sie die Batterien entsprechend der richtigen Polarität in die Fernbedienung ein: (+) an (+) und (−) an (−).
- Verwenden Sie immer den richtigen Batterietyp. Batterien, die nur ähnlich aussehen, können andere Spannungswerte aufweisen.
• Tauschen Sie immer beide Batterien gleichzeitig aus.
- Setzen Sie die Batterien weder Hitze noch offener Flamme aus.

Anschließen der UKW- und MW-Antenne

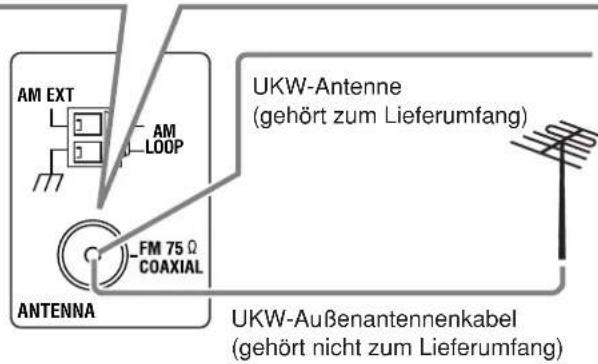

Anschließen der UKW-Antenne

Verlegen Sie die UKW-Antenne horizontal.

AM EXT L b b AM LOOP FM 75 Ω COAXIAL ANTENNA UKW-Antenne (gehört zum Lieferumfang) UKW-Außenantennenkabel (gehört nicht zum Lieferumfang)

Verbinden Sie die mitgelieferte UKW-Antenne für vorübergehenden Einsatz mit dem FM 75 Ω COAXIAL Anschluss—®

Schließen Sie bei schlechtem Empfang eine UKW-Außenantenne an (gehört nicht zum Lieferumfang)—®

1 Trennen Sie die mitgelieferte UKW-Antenne.
2 Schließen Sie ein 75 Ω Koaxialkabel mit einem Standardanschluss (IEC oder DIN45325) an.

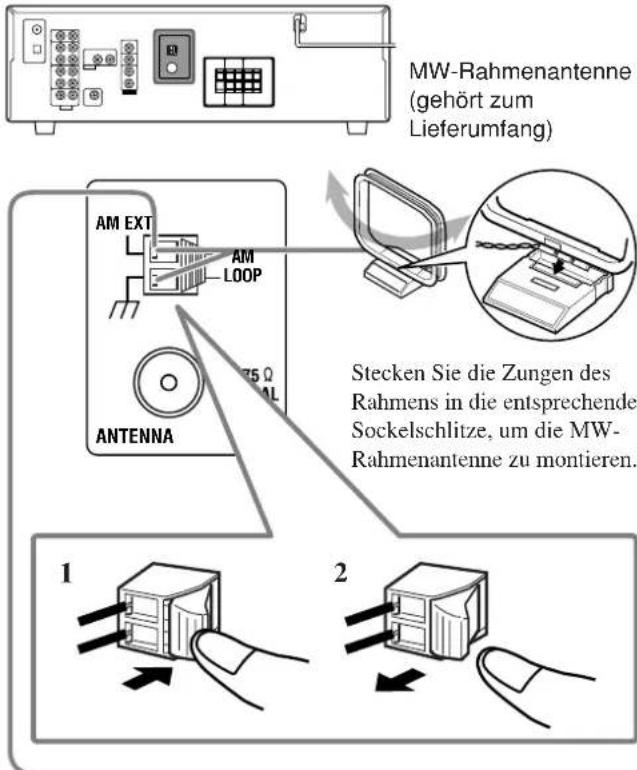

Anschließen der MW-Antenne

MW-Rahmenantenne (gehört zum Lieferumfang) AM EXT AM LOOP 75 Ω ANTENNA Stecken Sie die Zungen des Rahmens in die entsprechende Sockelschlitze, um die MW- Rahmenantenne zu montieren. 1 2

Einzelner Außendraht mit Vinylummantelung (gehört nicht zum Lieferumfang)

Drehen Sie die Rahmenantenne, bis der Empfang am besten ist.

Hinweise:

• Wenn der MW-Rahmenantennendraht mit Vinyl überzogen ist, müssen Sie dieses, wie in der Abbildung dargestellt, durch Drehen entfernen.
• Achten Sie darauf, daß die Antennenleiter keine anderen Anschlußklemmen, Anschlußkabel oder Netzkabel berühren. Anderenfalls könnte sich der Empfang verschlechtern.

- Wenn der Empfang schlecht ist, schließen Sie einen einzelnen Außendraht mit Vinylummantelung (gehört nicht zum Lieferumfang) an die Anschluß AM EXT an. Die MW-Rahmenantenne braucht nicht demontiert zu werden.

Anschließen der Lautsprecher und des Subwoofers

Sie können fünf Lautsprecher anschließen (zwei Frontlautsprecher, einen Mittenlautsprecher und zwei Surround-Lautsprecher) und einen Subwoofer.

ACHTUNG:

• Verwenden Sie nur Lautsprecher mit der SPEAKER IMPEDANCE (LAUTSPRECHERIMPEDANZ), die an den Lautsprecheranschlüssen angegeben ist.
• Schließen Sie nicht mehr als einen Lautsprecher an jeweils einen Lautsprecheranschluss an.

Anschließen der Lautsprecher

1 2 3 4

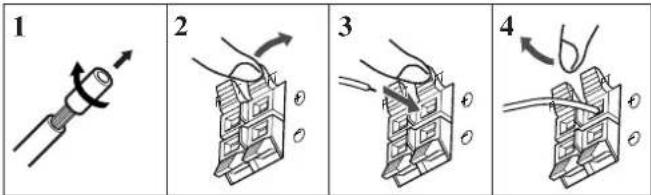

1 Verdrehen Sie den Drähte am Ende jedes Lautsprecherkabels und entfernen Sie die Isolierung.
2 Drücken und halten Sie die Klemme der Lautsprecherbuchse.
3 Setzen Sie das Lautsprecherkabel ein.
4 Lassen Sie die Finger von der Klemme los.

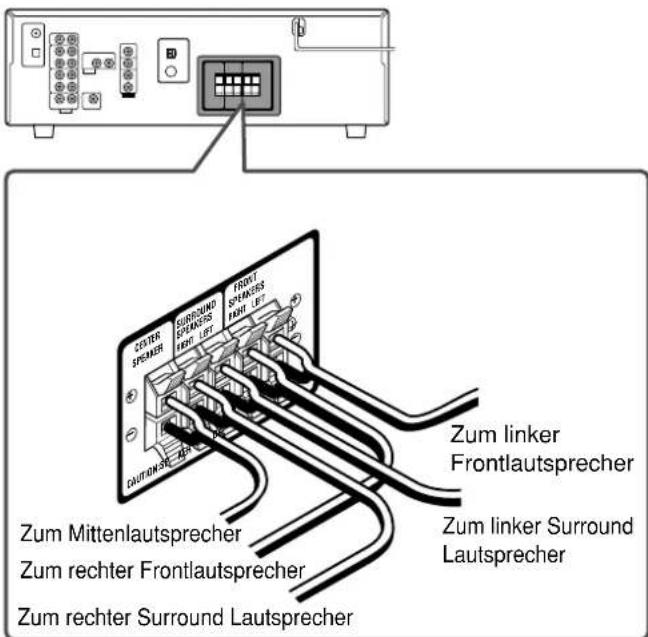

Verbinden Sie bei jedem Lautsprecher (mit Ausnahme des Subwoofers) die Klemmen (+) und (−) auf der Rückseite des Receivers mit den Klemmen (+) und (−), die an den Lautsprechern gekennzeichnet sind.

CISTER SPRMER SURROUND SPRANSIS FRONT SPRANSIS SPRANT SPRANT Zum linker Frontlautsprecher Zum Mittenlautsprecher Zum rechter Frontlautsprecher Zum linker Surround Lautsprecher Zum rechter Surround Lautsprecher

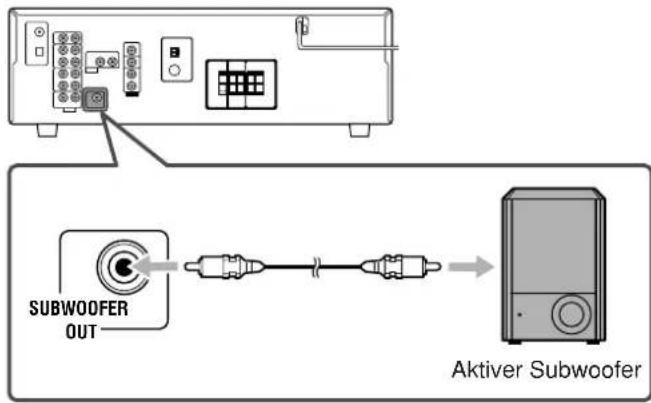

Anschließen des Subwoofers

Sie können die Bassfrequenzen verstärken, indem Sie einen Subwoofer anschließen.

Schließen Sie die Eingangsbuchse eines aktiven Subwoofers an der Geräterückseite mit einem Cinchsteckern (gehört nicht zum Lieferumfang) an.

SUBWOOFER OUT Aktiver Subwoofer

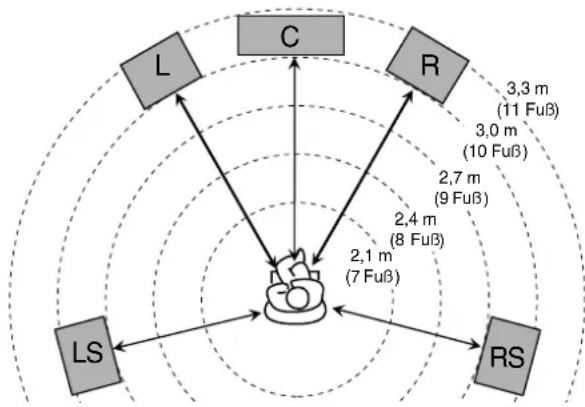

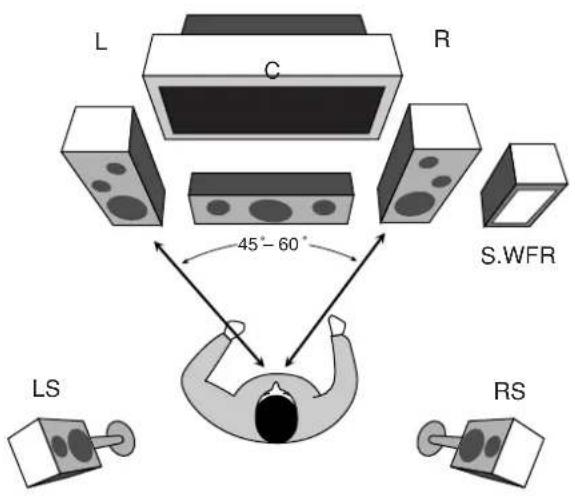

Platzierung der Lautsprecher

Frontlautsprecher (L/R) und Mittenlautsprecher (C)

• Stellen Sie diese Lautsprecher in der gleichen Höhe auf Hörebene oder in der Nähe davon auf.
• Ordnen Sie diese vor dem Ansichtbereich an.

Surround-Lautsprecher (LS/RS)

• Stellen Sie diese Lautsprecher neben und leicht zurückgesetzt (jedoch nicht hinter) der Hörposition und über der Hörebene (60 cm bis 90 cm höher) auf.
• Richten Sie diese Lautsprecher direkt auf den Hörbereich aus, jedoch nicht genau auf die Ohren des Zuhörers.

Subwoofer (S.WFR)

- Sie können den Subwoofer an einem beliebigen Ort aufstellen, da die Bässe ungerichtet abgestrahlt werden. In den meisten Fällen wird er gegenüber der Hörposition aufgestellt.

Stellen Sie nach dem Anschluss der Lautsprecher die Lautsprecher-Installationsinformationen ein. Sie können hierfür das Quick Speaker Setup verwenden (siehe Seite 19).

Anschließen von Audio-/Videokomponenten

Wenn Sie einzelne Komponenten anschließen, sollten Sie auch die für diese Geräte bestimmten Bedienungsanleitungen durchlesen.

■ Analoge Verbindungen

Anschlieflen von Audiokomponenten

Verwenden Sie Kabel mit Cinchsteckern (gehört nicht zum Lieferumfang).

- Schließen Sie den weißen Stecker an die linke Audiobuchse und den roten Stecker an die rechte Audiobuchse an.

ACHTUNG:

Wenn Sie ein Gerät zur Klangverbesserung, wie z. B. einen Equalizer, zwischen die Quellenkomponenten und diesen Receiver schalten, klingt die Wiedergabe über diesen Receiver möglicherweise verzerrt.

CD-Spieler

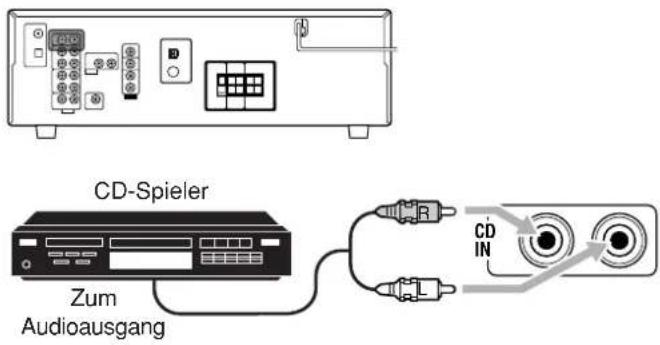

CD-Spieler Zum Audioausgang CD IN

Cassettendeck/CD-Recorder

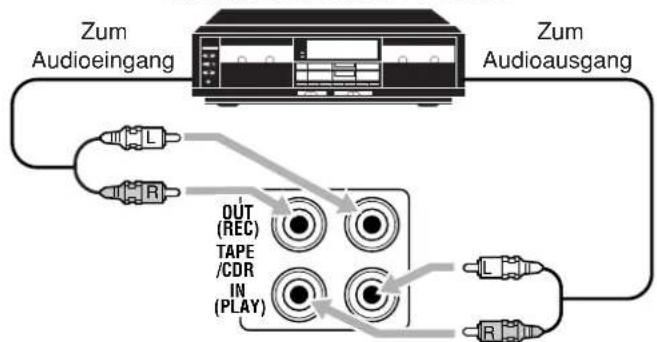

Cassettendeck oder CD-Recorder

Hinweis:

Wenn Sie einen CD-Recorder an die TAPE/CDR-Buchsen anschließen, müssen Sie den Signalquellennamen auf „CDR“ ändern, damit CDR auf dem Display angezeigt wird, wenn dies als Signalquelle ausgewählt wird. Weitere Einzelheiten finden Sie auf Seite 12.

Anschließen von Videokomponenten

Verwenden Sie Kabel mit Cinchsteckern (gehört nicht zum Lieferumfang).

Schließen Sie den weißen Stecker an die linke Audiobuchse, den roten Stecker an die rechte Audiobuchse und den gelben Stecker an die Videobuchse an.

A|Zum Audioeingang
BZum Audioausgang
©Zum Composite-Videoeingang
DZum Composite-Videoausgang

Fernsehgerät

A TV SOUND IN RIGHT LEFT AUDIO B Fernsehgerät MONITOR OUT

Schließen Sie das Fernsehgerät an die dafür vorgesehenen Buchsen MONITOR OUT an, um das Wiedergabebild der angeschlossenen Video-Komponenten zu sehen.

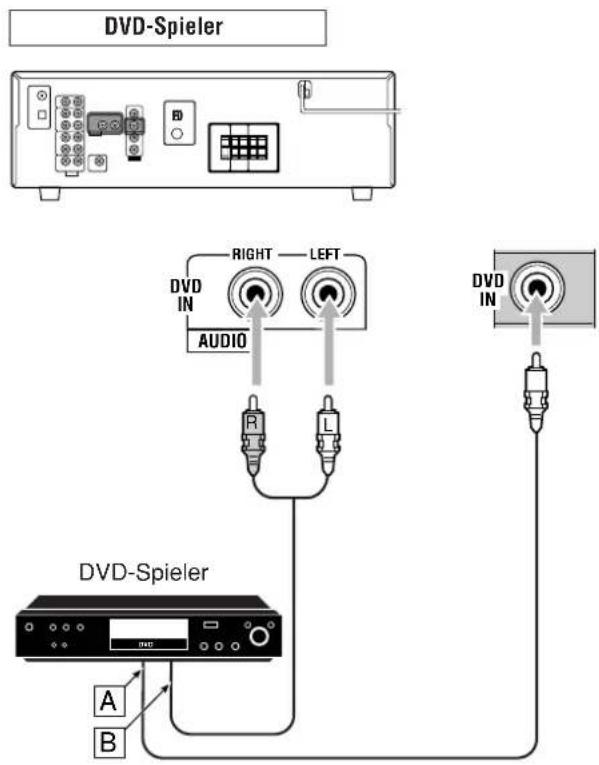

DVD-Spieler RIGHT LEFT DVD IN AUDIO R L DVD-Spieler A B

A Zum Composite-Videoausgang
B Zum Audioausgang des linken/rechten vorderen Kanals (oder ggf. an gemischten Audioausgang)

Hinweis:

Damit Sie Dolby Digital und DTS Mehrkanal-Software (inklusive Dual Mono Software) genießen können, schließen Sie den DVD-Spieler an die digitalen Eingänge/Ausgänge an.

Videokamera usw.

Die Eingangsbuchsen AUX an der Frontplatte eignen sich für das häufige Anschließen und Trennen der Komponenten.

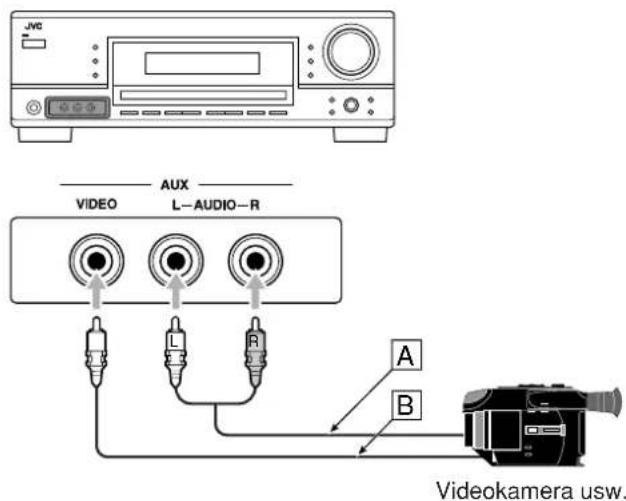

JWC AUX L-AUDIO-R VIDEO L R A B Videokamera usw.

A Zum Audioausgang
BZum Composite-Videoausgang

A Zum Audioausgang
BZum Composite-Videoeingang

Digitale Anschlüsse

Indem Sie den Receiver und die Quellkomponente an die digitalen Anschlüsse anschließen, wird die Tonwiedergabequalität erheblich verbessert. Zusätzlich dazu können Sie eine Mehrkanalwiedergabe und andere praktische Funktionen genießen.

WICHTIG:

• Wenn Sie eine Videokomponente über die digitalen Anschlüsse anschließen, müssen Sie diese auch mit den Videobuchsen an der Rückseite verbinden. Wenn Sie diese nicht an die Videobuchsen anschließen, wird keine Bildwiedergabe angezeigt.
• Nach dem Anschluß der obigen Komponenten an die Anschlüssen DIGITAL IN, stellen Sie ggf. folgendes richtig ein.
  – Geben Sie die Einstellungen Eingänge (DIGITAL IN) richtig ein. Einzelheiten finden Sie unter „Einstellen der digitalen externen Eingangsgeräte“ auf Seite 23.
  – Wählen Sie den richtigen digitalen Eingangsbetrieb. Weitere Informationen finden Sie unter „Auswählen des Analog- oder Digitaleingangsmodus“ auf Seite 11.

Digitaleingangs

Sie können alle digitalen Komponenten anschließen, die über koaxiale oder optische digitale Ausgänge verfügen.

Digitales Koaxialkabel (gehört nicht zum Lieferumfang) zur Verbindung von digitalen Koaxialanschlüssen

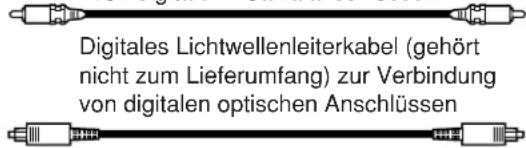

Digitales Lichtwellenleiterkabel (gehört nicht zum Lieferumfang) zur Verbindung von digitalen optischen Anschlüssen

Wenn die Komponente über einen koaxialen Digitalausgang verfügt, schließen Sie sie an die Anschluß DIGITAL 1 (DVD) mit Hilfe eines koaxialen Digitalkabels an (gehört nicht zum Lieferumfang).

Wenn die Komponente über einen optischen digitalen Anschluss verfügt, schließen Sie diesen an den DIGITAL 2 (CD)—Anschluss über ein digitales Lichtwellenleiterkabel (gehört nicht zum Lieferumfang) an.

Ehe Sie ein optisches Digitalkabel anschließen, ziehen Sie den Schutzstecker ab.

Hinweis:

Im Versandzustand ab Werk können die Anschlüsse DIGITAL IN als digitale Eingänge für die folgenden Geräte benutzt werden:

• DIGITAL 1 (koaxial): Für DVD-Spieler
• DIGITAL 2 (optisch): Für CD-Spieler

Anschließen des Netzkabels

Ehe Sie den Receiver an eine Netzsteckdose anschließen, vergewissern Sie sich, daß Sie alle Anschlüsse vorgenommen haben.

Verbinden Sie das Netzkabel mit einer Netzsteckdose.

- Achten Sie darauf, daß das Netzkabel nicht mit den Anschlußkabeln und dem Antennenkabel in Berührung kommt. Wir empfehlen Ihnen, ein Koaxialkabel zu verwenden, um die Antenne anzuschließen, da es gut gegen Störungen abgeschirmt ist.

Hinweis:

Benutzerdefinierte Einstellungen, wie beispielsweise gespeicherte Sender und Klangeinstellungen, können in den folgenden Fällen innerhalb weniger Tage gelöscht werden:

– Das Netzkabel wird abgezogen.
– Die Stromversorgung fällt aus.

ACHTUNG:

• Berühren Sie das Netzkabel nicht mit nassen Händen.
• Ziehen Sie nicht am Netzkabel, um den Receiver vom Netz zu trennen. Wenn Sie den Receiver vom Netz abtrennen wollen, halten Sie stets den Stecker selbst, und drücken Sie beim Abziehen gegen die Steckdose, um das Kabel nicht zu beschädigen.

Die folgenden Vorgänge werden im allgemeinen ausgeführt, wenn Sie eine Signalquelle wiedergeben wollen.

Die folgenden Bedienschritte werden mit den Tasten auf der Frontplatte beschrieben.

Für die gleichen Funktionen können Sie auch die Tasten auf der Fernbedienung verwenden, wenn diese gleich oder ähnlich bezeichnet sind.

Allgemeine Bedienung

1 Schalten Sie das Gerät ein.

- Sehen Sie hierzu „Einschalten der Stromversorgung“ weiter unten auf dieser Seite.

2 Wählen Sie die Signalquelle aus.

- Schen Sie hierzu „Auswählen der Wiedergabesignalquelle“ auf der rechten Seite.

3 Stellen Sie die Lautstärke ein.

- Sehen Sie „Einstellen der Lautstärke“ auf Seite 10.

4 Wählen Sie die Surround- oder DSP-Modi aus.

- Sehen Sie „Aktivieren der Surround-Modi“ (Seite 28) und „Aktivieren der DSP-Modi“ (Seite 30).

Einschalten der Stromversorgung

Drücken Sie die Taste STANDBY/ON(oder STANDBY/ON AUDIO auf der Fernbedienung).

Die Kontrollleuchte STANDBY schaltet sich aus.

Es erscheint der aktuelle Signalquellenname.

Der aktuell eingestellte Lautstärkepegel wird angezeigt.

Um das Gerät auszuschalten (Bereitschaftsmodus),

drücken Sie erneut STANDBY/ON Ⓓ/I (oder STANDBY/ON Ⓓ/I AUDIO auf der Fernbedienung).

Die Kontrollleuchte STANDBY schaltet sich ein.

Hinweis:

Im Bereitschaftsmodus wird eine kleine Strommenge verbraucht.

Wenn Sie die Stromversorgung vollständig ausschalten wollen, ziehen Sie das Netzkabel aus.

Auswählen der Wiedergabesignalquelle

Wenn Sie digitale Quellkomponenten mittels digitaler Anschlüsse angeschlossen haben, ändern Sie als erstes den Eingangsmodus für diese Komponenten in digitalen Eingangsmodus (siehe Seite 11).

Drücken Sie eine der Tasten zum Auswählen der Signalquelle.

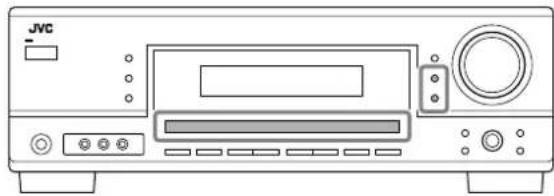

Es erscheint der ausgewählte Signalquellenname. ANALOG L R SWPR V C R VOLUME 25

Auf der Frontplatte

Auf der Fernbedienung

Hinweise:

• Wenn Sie einen CD-Recorder an die TAPE/CDR-Buchse anschließen, ändern Sie die Quellennamen, die auf dem Display angezeigt werden. Weitere Einzelheiten finden Sie auf Seite 12.
• Wenn Sie auf der Fernbedienung auf eine der Audio-Signalquellenauswahltasten—TAPE/CDR, CD oder FM/AM—drücken, können Sie den Receiver einschalten und die Audioquelle auswählen.

Signal- und Lautsprecheranzeigen im Display

Durch Überprüfen der folgenden Anzeigen können Sie auf einfache Art und Weise bestätigen, welche Lautsprecher Sie aktivieren und welche Signalquellen vom Receiver wiedergegeben werden.

Lautsprecheranzeigen

SB SB

Signalanzeigen

TAPE·CDR

Die Lautsprecheranzeige hängt von der Einstellung der Lautsprecher ab (Einzelheiten finden Sie unter „Einstellen der Lautsprecher“ auf Seite 21).

• Die Bilder für „L“, „C“, „R“, „LS“ und „RS“ leuchten auf, wenn die entsprechenden Lautsprecher auf „LARGE“ oder „SMALL“ gestellt sind. Klangsignale werden über die Lautsprecher ausgegeben, deren Anzeige auf dem Display aufleuchtet.
• Die S.WFR-Anzeige leuchtet auf, wenn der Subwoofer aktiviert wird (siehe Seiten 11 und 21).

Die Signalanzeigen leuchten auf, um die eingehenden Signale anzuzeigen.

L: • Der Digitaleingang ist aktiviert: Leuchtet, wenn ein Signal für den linken Kanal eingeht.
- Der Analogeingang ist aktiviert: Leuchtet immer.
R: • Der Digitaleingang ist aktiviert: Leuchtet, wenn ein Signal für den rechten Kanal eingeht.
- Der Analogeingang ist aktiviert: Leuchtet immer.

C: Leuchtet, wenn ein Signal für den Mittelkanal eingeht.

LFE: Leuchtet, wenn ein Signal für den LFE-Kanal eingeht.
LS: Leuchtet, wenn ein Signal für den linken Surround-Kanal eingeht.
RS: Leuchtet, wenn ein Signal für den rechten Surround-Kanal eingeht.
S: Leuchtet, wenn ein Monosignal für den Surround-Kanal eingeht.
SB: Leuchtet, wenn ein Signal für den hinteren Surround-Kanal eingeht.

Erklärung der Lautsprecher- und Signalquellenanzeigen

Bsp. Es wird kein Klang über den Mittenlautsprecher und die Surround-Lautsprecher ausgegeben, obwohl Signale des Mittenlautsprecher- und Surroundkanals in den Receiver eingehen.

Auswählen verschiedener Signalquellen für Bild und Ton

Sie können das Bild einer Videokomponente und gleichzeitig den Ton einer Audioquelle wiedergeben.

- Sobald Sie eine Videoquelle ausgewählt haben, werden die Bilder der ausgewählten Signalquelle an das Fernsehgerät übertragen, solange bis Sie eine andere Videoquelle auswählen.

Drücken Sie eine der Audio-Signalquellenauswahltasten während ein Bild einer Videokomponente, wie z. B. eines Videorecorder oder DVD-Spielers usw., wiedergegeben wird.

Auf der Frontplatte

Auf der Fernbedienung

Einstellen der Lautstärke

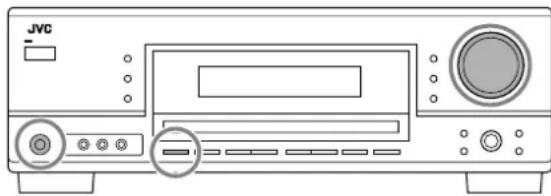

Auf der Frontplatte:

Um die Lautstärke anzuheben, drehen Sie den Regler MASTER VOLUME im Uhrzeigersinn.

Um die Lautstärke abzusenken, drehen Sie ihn entgegen dem Uhrzeigersinn.

Auf der Fernbedienung:

Um die Lautstärke anzuheben, drücken Sie die Taste VOLUME +. Um die Lautstärke abzusenken, drücken Sie die Taste VOLUME –.

ACHTUNG:

Stellen Sie die Lautstärke immer auf einen geringen Pegel ein, ehe Sie eine Signalquelle wiedergeben. Wenn die Lautstärke auf einen hohen Pegel eingestellt ist, kann der plötzlich einsetzende Druck der Schallenergie Ihr Hörvermögen und/oder Ihre Lautsprecher dauerhaft schädigen.

Hinweis:

Der Lautstärkepegel kann im Bereich zwischen „0“ (Minimum) und „50“ (Maximum) eingestellt werden.

Wiedergabe über einen Kopfhörer:

Sie können über die Kopfhörer nicht nur Stereo-Software sondern auch Mehrkanal-Software genießen. (Beim Abspielen von Mehrkanal-Software wird der Ton auf die Frontkanäle heruntergemischt).

1 Drücken Sie die Taste SPEAKERS ON/OFF, um die Lautsprecher auszuschalten.

„HEADPHONE“ wird eine Zeit lang angezeigt und die H.PHONE-Anzeige leuchtet auf dem Display.

- Wenn der Surround- oder DSP-Modus aktiviert wurde, wird „3D H PHONE“ eine Zeit lang angezeigt (und die DSP-Anzeige Leuchte leuchtet auf dem Display auf) —3D Headphone Modus (3D H PHONE). Weitere Einzelheiten finden Siehe Seiten 27 und 29.

2 Schließen Sie die Kopfhörer an die PHONES-Buchse an der Frontplatte an.

- Wenn Sie die Lautsprecher nicht deaktivieren, wird kein Klang über die Kopfhörer wiedergegeben.

Nach der Verwendung der Kopfhörer ziehen Sie den Kopfhörerstecker aus der Buchse und drücken Sie die Taste SPEAKERS ON/OFF erneut, um die Lautsprecher wieder zu aktivieren.

ACHTUNG:

Achten Sie darauf, die Lautstärke abzusenken....

• Bevor ein Kopfhörer angeschlossen oder aufgesetzt wird, da eine hohe Lautstärke Ihr Hörvermögen und auch den Kopfhörer schädigen kann.
• Bevor Lautsprecher erneut eingeschaltet werden, da die hohe Lautstärke über die Lautsprecher ausgegeben werden kann.

Den Subwoofer-Klang ein- und ausschalten

Sie können die Subwoofer-Ausgabe unterbinden, selbst wenn ein Subwoofer angeschlossen ist und „SUBWOOFER“ auf „SUBWOOFER YES“ eingestellt wurde (siehe Seite 21).

Drücken Sie die Taste SUBWOOFER OUT ON/OFF, um die Subwoofer-Ausgabe zu beenden.

Jedes Mal, wenn Sie die Taste drücken, wird die Subwoofer-Ausgabe deaktiviert („SUBWOOFER OFF“) oder aktiviert („SUBWOOFER ON“).

- Wenn die Subwoofer-Ausgabe beendet wird, erlischt die S.WFR-Anzeige. Bässe (und LFE-Signale) werden durch die Frontlautsprecher ausgegeben.

Hinweise:

• Wenn die Subwoofer-Ausgabe aktiviert wird, können Sie den Subwoofer-Ausgangspegel einstellen. Weitere Einzelheiten finden Sie auf Seite 25.
• Der Subwoofer-Ausgang kann nicht deaktiviert werden, wenn die Frontlautsprecher bei der Lautsprechergrößeneinstellung (siehe Seite 21) oder im Lautsprecher Quick Setup (siehe Seite 19) auf „SMALL“ eingestellt wurden.
• Der Subwoofer-Ausgang kann nicht aktiviert werden, wenn „SUBWOOFER“ auf „SUBWOOFER NO“ (siehe Seite 21) gestellt wurde.
• Wenn Sie die „SUBWOOFER“-Einstellung von „SUBWOOFER NO“ auf „SUBWOOFER YES“ ändern (siehe Seite 21), wird die Subwoofer-Ausgabe automatisch aktiviert.

Auswählen des Analog- oder Digitaleingangsmodus

Sind digitale Quellkomponenten über analog und digitale Anschlüsse angeschlossen (siehe Seiten 6 bis 8), können Sie den Eingangsmodus—digital oder analog—für diese Komponenten einstellen.

Bevor Sie beginnen, bedenken Sie an Folgendes... Die Einstellung für den Digitaleingang sollte für die Signalquelle, für die Sie den digitalen Eingangsmodus auswählen möchten, korrekt durchgeführt werden (Siehe „Einstellen der digitalen externen Eingangsgeräte“ auf den Seite 23).

1 D r ücken Sie eine der Signalquellentasten (DVD, TV SOUND, CD, TAPE/CDR\*), für die Sie den Eingangsmodus ändern möchten.

* Der digitale Eingangsmodus kann nicht verwendet werden, wenn „TAPE“ als Signalquelle ausgewählt wird. Sehen Sie „Ändern der Bezeichnung der Signalquelle“ auf Seite 12 bzgl. des Änderns des Signalquellennamens.

2 D r ücken Sie die Taste INPUT DIGITAL, um „DIGITAL AUTO“ auszuwählen.

Die DIGITAL AUTO-Anzeige leuchtet im Display auf.

- Wenn Sie eine Fernbedienung verwenden, drücken Sie wiederholt auf die Taste ANALOG/DIGITAL, um „DIGITAL AUTO“ auszuwählen.

- Wenn Sie „DIGITAL AUTO“ auswählen, wird mit Hilfe der folgenden Anzeigen das digitale Signalformat des Eingangssignals angezeigt.

LINEAR PCM : Leuchtet, wenn lineare PCM-Signale eingespeist werden.

☐ DIGITAL : Leuchtet, wenn Dolby Digital-Signale eingespeist werden.

dts : Leuchtet auf, wenn herkömmliche DTS-Signale eingespeist werden.

dts 96/24 : Leuchtet, wenn DTS 96/24-Signale eingespeist werden.

Wenn keine der Anzeigen im Display leuchtet, wird das digitale Signalformat der eingehenden Signale vom Receiver nicht erkannt.

Hinweis:

Einzelheiten zu digitalen Signalformaten finden Sie auf Seiten 26 und 27.

Fortsetzung auf der nächsten Seite

Bei der Wiedergabe einer im Dolby Digital- oder DTS-Format codierten Software können folgende Symptome auftreten:

• Zu Beginn erfolgt keine Tonwiedergabe.
• Beim Durchsuchen oder Überspringen von Kapiteln oder Titeln treten Störgeräusche auf.

Ist dies der Fall, drücken Sie wiederholt

INPUT DIGITAL, um „DOLBY DIGITAL“ oder „DTS SURROUND“ auszuwählen.

- Wiederholtes Drücken der Taste INPUT DIGITAL ändert den Eingangsmodus wie folgt:

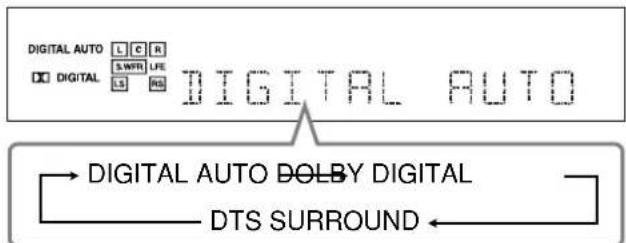

DIGITAL AUTO L C R S.WTR LIFE DIGITAL S P0 DIGITAL AUTO → DIGITAL AUTO DOBY DIGITAL DTS SURROUND ←

- Wenn Sie eine Fernbedienung verwenden, drücken Sie wiederholt auf die Taste ANALOG/DIGITAL, um „DOLBY DIGITAL“ oder „DTS SURROUND“ auszuwählen.

Wenn Sie auf der Fernbedienung auf die Taste ANALOG/DIGITAL drücken, ändert sich der Eingabemodus wie folgt:

DIGITAL AUTO→DOLBY DIGITAL→DTS SURROUND

→ANALOG→(zurück zum Anfang)

Wenn „DOLBY DIGITAL“ oder „DTS SURROUND“ ausgewählt wird, erlischt die DIGITAL AUTO-Anzeige und die entsprechende Anzeige für das digitale Signalformat leuchtet auf dem Display auf.

- Stimmt das eingehende Signal nicht mit dem ausgewählten digitalen Signalformat überein, blinkt die Anzeige des ausgewählten Signalformats.

Hinweis:

Wenn Sie die Stromversorgung ausschalten oder eine andere Signalquelle auswählen, werden die Einstellungen „DOLBY DIGITAL“ und „DTS SURROUND“ deaktiviert, und die digitale Eingangsbetriebsart wird automatisch auf „DIGITAL AUTO“ zurückgesetzt.

Um den analogen Eingangsmodus auszuwählen

Drücken Sie die Taste INPUT ANALOG (oder wiederholt ANALOG/DIGITAL auf der Fernbedienung, bis im Display „ANALOG“ angezeigt wird). Die Anzeige ANALOG leuchtet auf.

Einstellen der Display-Helligkeit

Sie können das Display abdunkeln.

Drücken Sie die Taste DIMMER.

- Jedes Mal, wenn Sie die Taste drücken, wird die Beleuchtung des Displays abwechselnd dunkler und heller geschaltet.

Dämpfen des Eingangssignals

Wenn der Eingangssignalpegel der Signalquelle zu hoch ist, kann die Wiedergabe verzerrt sein. Wenn dieser Fall eintritt, müssen Sie den Eingangssignalpegel dämpfen, um Verzerrung bei der Wiedergabe zu verhindern.

- Sobald eine Einstellung vorgenommen wird, wird sie für jede analoge Signalquelle gespeichert.

Drücken Sie die Taste INPUT ATT (INPUT ANALOG), und halten Sie sie gedrückt, so daß sich die INPUT ATT-Anzeige leuchtet im Display auf.

- Wenn Sie die Taste wiederholt drücken, wird die Eingangsdämpfung eingeschaltet („INPUT ATT ON“) und ausgeschaltet („INPUT NORMAL“).

Ändern der Bezeichnung der Signalquelle

Wenn Sie einen CD-Recorder an die Buchsen TAPE/CDR an der Geräterückseite anschließen, müssen Sie den Namen der Signalquelle ändern, der im Display angezeigt wird.

Ändern der Quellennamens von „TAPE“ auf „CDR“:

1 D r ücken Sie die Taste TAPE/CDR (SOURCE NAME).

- Vergewissern Sie sich, dass „TAPE“ im Display angezeigt wird.

2 Halten Sie die Taste SOURCE NAME (TAPE/CDR) gedrückt, bis „ASSIGN CDR“ im Display angezeigt wird.

Wiederholen Sie das obige Verfahren, um den Signalquellennamen auf „TAPE“ zu ändern.

Hinweis:

Wenn Sie den Namen der Signalquelle nicht ändern, können Sie die angeschlossenen Komponenten dennoch verwenden. Es entstehen jedoch einige Unbequemlichkeiten.

• „TAPE“ wird auf dem Display angezeigt, wenn Sie den CD-Recorder ausgewählt haben.
• Sie können nicht den digitalen Eingang (siehe Seite 11) für den CD-Recorder verwenden.

Die folgenden Grundfunktionen können nur über die Fernbedienung ausgeführt werden.

JVC STEP Verwenden der Einschlafschaltuhr MUTUNG Stummschalten der Wiedergabe

Stummschalten der Wiedergabe

Drücken Sie die Taste MUTING, um die Wiedergabe über alle angeschlossenen Lautsprecher und den Kopfhörer stummzuschalten.

Im Display wird „MUTING“ angezeigt und die Lautstärke wird ausgeschaltet (die VOLUME-Anzeige und deren Pegelanzeige erlischt).

Drücken Sie die Taste MUTING erneut, um die Wiedergabe erneut einzuschalten.

- Wenn Sie den Regler MASTER VOLUME auf der Frontplatte betätigen oder die Tasten VOLUME +/- auf der Fernbedienung drücken, wird die Lautstärke ebenfalls wiederhergestellt.

Verwenden der Einschlafschaltuhr

Mit Hilfe der Einschlafschaltuhr können Sie einschlafen, während Sie Musik hören.

Erreichen der Ausschaltzeit, der Receiver schaltet sich automatisch aus.

Drücken Sie wiederholt die Taste SLEEP.

Die Anzeige SLEEP leuchtet auf dem Display auf und die Ausschaltzeit ändert sich in 10-Minuten-Intervallen:

→2019 30 40 50-60 70-80 90 → → OFF (Deaktiviert)

So überprüfen oder ändern Sie die Restzeit bis zur Ausschaltzeit: Drücken Sie einmal die Taste SLEEP.

Die Restzeit bis zur Ausschaltzeit wird in Minuten angezeigt.

- Um die Ausschaltzeit zu ändern, drücken Sie wiederholt die Taste SLEEP.

So deaktivieren Sie die Einschlafschaltuhr:

Drücken Sie wiederholt die Taste SLEEP, bis „SLEEP OFF“ im Display angezeigt wird. Die SLEEP-Anzeige leuchtet im Display auf.

- Wenn Sie die Stromversorgung ausschalten, wird auch die Einschlafschaltuhr deaktiviert.

Aufnehmen einer Signalquelle

Sie können über den Receiver jede beliebige analoge Signalquelle mit folgenden Geräten aufnehmen mit einem Cassettendeck (oder CD-Recorder), das (der) an die Buchsen TAPE/CDR angeschlossen ist, und mit einem Videorecorder, der an die Buchsen VCR angeschlossen ist.

Diese Aufnahmen können gleichzeitig durchgeführt werden. Während der Aufnahme können Sie die gewählte Signalquelle mit beliebigem Lautstärkepegel hören, ohne daß dadurch der Aufnahmepegel beeinflußt wird.

Hinweis:

Der Ausgangslautstärkepegel, Mitternachtsmodus (siehe Seite 22), Frequenzgangausgleiche (siehe Seite 25), Surround- und DSP-Modi (siehe Seite 26 bis 29) können nicht die Aufnahme beeinflussen.

Grundeinstellungen—automatische Speicherung

Wenn Sie die folgenden Vorgänge durchführen, speichert dieser Receiver für die jeweiligen Wiedergabesignalquellen automatisch die aktivierten Klangeinstellungen—

• wenn Sie die Stromzufuhr ausschalten,
• wenn Sie die Signalquelle ändern,
• wenn Sie die Analog-/Digitaleingänge ändern,
• wenn Sie den Namen der Signalquelle ändern (siehe Seite 12).

Wenn Sie die Signalquelle ändern, werden die für die neu ausgewählte Signalquelle gespeicherten Einstellungen automatisch abgerufen.

Die folgenden Werte können für die einzelnen Signalquellen gespeichert werden:

• Analoger/digitaler Eingangsmodus (siehe Seite 11)
• Eingangsdämpfermodus (siehe Seite 12)
• Frequenzgangausgleich (siehe Seite 25)
• Lautsprecher-Ausgangspegel (siehe Seite 25)
- Einstellung des Surround- und DSP-Modus (siehe Seiten 26 und 29)

Hinweise:

• Wenn das UKW- oder MW-Frequenzband als Signalquelle aktiviert ist, können Sie für jedes Frequenzband unterschiedliche Einstellungen zuweisen.
• Eine Klangeinstellung für eine digitale Komponente gilt für den analogen und digitalen Eingangsmodus.

Empfangen von Radiosendungen

Sie können alle Sender einzeln einstellen oder den Senderspeicher verwenden, um einen bestimmten Sender direkt anzuwählen.

Manuelles Einstellen von Sendern

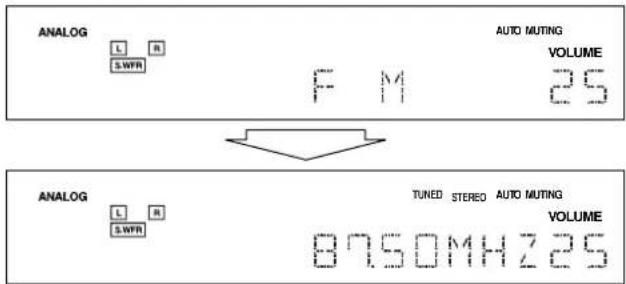

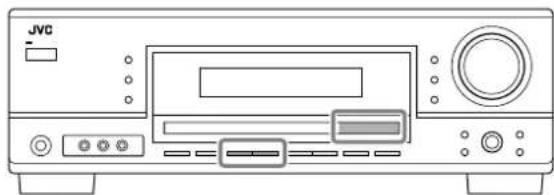

1 Drücken Sie FM oder AM zum Wählen des Wellenbereichs.

Der zuletzt empfangene Sender des ausgewählten Frequenzbands wird eingestellt.

2 D r ücken Sie wiederholt die Taste FM/AM TUNING ▲ oder ▼ bis Sie die gewünschte Frequenz gefunden haben.

• FM/AM TUNING ▲ erhöht die Frequenz.
• FM/AM TUNING ▼ verringert die Frequenz.

ANALOG L R SWPR TUNED STEREO AUTO MUTING VOLUME 8830MHz25

Hinweise:

• Drücken Sie auf der Fernbedienung wiederholt die Taste FM/AM, um den Wellenbereich auszuwählen. Bei jedem erneuten Tastendruck wechselt der Wellenbereich zwischen FM und AM (MW).
• Wenn ein Sender mit ausreichender Signalstärke eingestellt ist, die TUNED-Anzeige leuchtet im Display auf.
• Wenn eine UKW-Stereosendung empfangen wird, schaltet sich die Anzeige STEREO ebenfalls ein (außer der UKW-Empfangsmodus ist auf „MODE MONO“ eingestellt).
• Wenn Sie in Schritt 2 die Taste drücken (und wieder loslassen), ändert sich die Frequenz so lange, bis ein Sender eingestellt ist.

Verwenden des Senderspeichers

Sobald ein Sender einer Kanalnummer zugeordnet worden ist, kann dieser Sender schnell eingestellt werden. Sie können maximal 30 UKW-Sender und 15 MW-Sender speichern.

So speichern Sie Sender

Beyor Sie beginnen, denken Sie an Folgendes...

Es gibt ein Zeitlimit zur Durchführung der folgenden Schritte. Wenn der Einstellungsvorgang abgebrochen wird, bevor Sie Ihre Eingaben vorgenommen haben, beginnen Sie erneut mit Schritt 2.

1 W ählen Sie den Sender aus, den Sie voreinstellen möchten (siehe „Manuelles Einstellen von Sendern“).

- Wenn Sie den UKW-Empfangsmodus für diesen Sender speichern wollen, müssen Sie den gewünschten UKW-Empfangsbetrieb wählen. Weitere Informationen finden Sie unter „Wählen des UKW-Empfangsmodi“ auf Seite15.

2 D r ücken Sie die Taste MEMORY.

ANALOG L R SWPR CH TUNED STEREO AUTO MUTING VOLUME 88.30MHz25

Die Speicherplatznummer blinkt etwa 5 Sekunden lang im Display.

3 Drücken Sie die Taste FM/AM PRESET ▲ oder ▼, um eine Kanalnummer auszuwählen, während die Kanalnummerposition blinkt.

ANALOG L R S.WFR CH- TUNED STEREO AUTO MUTING VOLUME 8830MHz25

4 Drücken Sie die Taste MEMORY erneut, während die gewählte Kanalnummer im Display blinkt.

Die gewählte Kanalnummer blinkt anschließend nicht mehr. Der Sender wird der gewählten Kanalnummer zugeordnet.

5 Wiederholen Sie Schritte 1 bis 4, um alle gewünschten Sender zu speichern.

So löschen Sie einen gespeicherten Sender

Wenn Sie auf einem bereits belegten Kanal einen neuen Sender speichern, wird der zuvor gespeicherte Sender gelöscht.

So rufen Sie einen gespeicherten Sender ab Auf der Frontplatte:

1 Drücken Sie FM oder AM zum Wählen des Wellenbereichs.

2 Drücken Sie die Taste FM/AM PRESET ▲ oder ▼, bis Sie die gewünschte Frequenz gefunden haben.

• FM/AM PRESET ▲ erhöht die Frequenz.
• FM/AM PRESET ▼ verringert die Frequenz.

Auf der Fernbedienung:

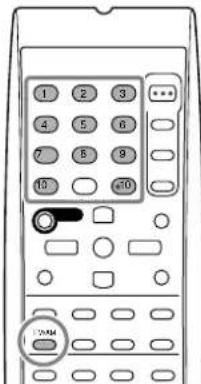

1 2 3 4 5 6 7 8 9 13 10 1244

1 Drücken Sie FM/AM zum Wählen des Wellenbereichs (FM oder AM).

Der zuletzt empfangene Sender des ausgewählten Frequenzbands wird eingestellt.

- Bei jedem erneuten Tastendruck wechselt das Frequenzband zwischen FM (UKW) und AM (MW).

2 D r ücken Sie die Zifferntasten, um einen gespeicherten Sender abzurufen.

• Drücken Sie 5, um Kanal 5 auszuwählen.
• Drücken Sie +10 und 5, um Kanal 15 auszuwählen.
• Drücken Sie +10 und 10, um Kanal 20 auszuwählen.
• Drücken Sie +10, +10 und dann 10, um Kanal 30 auszuwählen.

Hinweis:

Wenn Sie die Zifferntasten auf der Fernbedienung verwenden, achten Sie darauf, dass sie für den Tuner und nicht für den CD-Spieler oder andere Signalquellen aktiviert wurden. (Siehe Seite 31.)

Wählen des UKW-Empfangsmodi

Eine UKW-Stereosendung läßt sich nur mit Schwierigkeiten einstellen oder ist verrauscht, Sie können den UKW-Empfangsmodus ändern, während Sie einen UKW-Sender empfangen.

- Sie können den UKW-Empfangsmodus zusammen mit einem Sender speichern. (Siehe Seite 14.)

Drücken Sie die Taste FM MODE, während Sie einen UKW-Sender hören.

- Wenn Sie diese Taste wiederholt drücken, wird der UKW-Empfangsmodus abwechselnd zwischen „AUTO MUTING“ und „MODE MONO“ umgeschaltet.

ANALOG L R S.WFR TUNED STERED AUTO MUTING AUTO MUTING AUTO MUTING ←→ MODE MONO

AUTO MUTING: Verwenden Sie normalerweise diese Einstellung.

Wenn eine Sendung stereophon übertragen wird, hören Sie Stereoklang. Wenn eine Sendung monophon übertragen wird, hören Sie Monoklang.

Diese Modus ist auch nützlich, um das Rauschen zwischen den einzelnen Sendeern zu unterdrücken.

Die AUTO MUTING-Anzeige leuchtet im Display auf. (Grundeinstellung)

MODE MONO: Wählen Sie diese Einstellung aus, um den Empfang zu verbessern (keine stereophone Wiedergabe möglich).

In dieser Modus hören Sie das Rauschen beim Abstimmen zwischen den einzelnen Sendern.

Die Anzeige AUTO MUTING schaltet sich im Display aus. (Die Anzeige STEREO erlischt ebenfalls.)

Hinweis:

Wenn Sie mit der Fernbedienung eine andere Quelle als den Tuner bedienen, funktioniert die FM MODE-Taste auf der Fernbedienung nicht. Drücken Sie in diesem Fall FM/AM auf der Fernbedienung und danach FM MODE.

Die folgenden Tuner-Funktionen können nur über die Fernbedienung ausgeführt werden.

Automatisches Umschalten auf eine gewünschte Sendung Suchen einer Sendung nach PTY-Codes Empfangen von UKW-Sendern mit Radiodatensystem (So zeigen Sie die Radiodatensystem-Informationen an)

WICHTIG:

Drücken Sie die Taste FM/AM auf der Fernbedienung, bevor Sie die Betriebstasten des Radiodatensystems zur Tunersteuerung verwenden.

Empfangen von UKW-Sendern mit Radiodatensystem

Das Radiodatensystem ermöglicht es UKW-Sendern, zusammen mit den regulären Sendesignalen ein zusätzliches Signal zu übertragen. Beispielsweise können Sender ihren Stationsnamen sowie Informationen über die aktuelle Sendung übermitteln, z. B. Sport oder Musik usw.

Mit diesem Receiver können Sie die folgenden Typen von Radiodatensystem-Signalen empfangen.

PS (Sendername): Allgemein bekannte Sendernamen werden angezeigt

PTY (Sendungstyp): Der Sendungstyp wird angezeigt

RT (Radiotext): Es werden Textmeldungen angezeigt, die der Sender überträgt

Enhanced Other Networks (vorübergehendes Umschalten auf eine gewünschte Sendung):

Bietet Information über die Sendungen, die von anderen, derzeit nicht empfangenen Radiodatensystem-Sendern ausgestrahlt werden.

Hinweise:

• Das Radiodatensystem steht für MW-Sender nicht zur Verfügung.
- Nicht alle UKW-Sender übertragen Radiodatensystem-Signale, und nicht alle Radiodatensystem-Sender bieten dieselben Dienste. Wenden Sie sich im Zweifelsfall an die lokalen Radiosender, um genauere Informationen über die in Ihrer Gegend verfügbaren Radiodatensystem-Dienste in Erfahrung zu bringen.
- Das Radiodatensystem funktioniert möglicherweise nicht richtig, wenn der eingestellte Sender das Radiodatensystem-Signal nicht ordnungsgemäß überträgt oder die Signalstärke nicht ausreicht.

So zeigen Sie die Radiodatensystem-Informationen an

Die Radiodatensystem-Informationen, die der Sender überträgt, werden im Display angezeigt.

Drücken Sie die Taste DISPLAY MODE auf der Fernbedienung, während Sie einen UKW-Sender hören.

- Mit jedem Druck auf die Taste ändert sich die Anzeige wie folgt:

PS (Sendername):	Während der Suche erscheint „PS“ und anschließend werden die Sendernamen angezeigt. „NO PS“ wird angezeigt, wenn kein Signal übertragen wird.
PTY (Sendungstyp):	Während der Suche erscheint „PTY“ und anschließend wird der Sendungstyp angezeigt. „NO PTY“ wird angezeigt, wenn kein Signal übertragen wird.
RT (Radiotext):	Während der Suche erscheint „RT“ und anschließend wird der Meldungstext angezeigt, den der Sender überträgt. „NO RT“ wird angezeigt, wenn kein Signal übertragen wird.

Hinweise:

• Wenn die Suche sofort beendet wird, werden „PS“, „PTY“ und „RT“ nicht im Display angezeigt.
• Manche Sonderzeichen und Symbole werden eventuell nicht korrekt dargestellt. (Das Display kann keine Buchstaben mit Akzentzeichen darstellen. „A“, kann zum Beispiel für „Ä, Ä, Ä, Ä, Ä, und Ä“ stehen.)

Suchen einer Sendung nach PTY-Codes

Einer der Vorteile des Radiodatensystem-Dienstes besteht darin, dass Sie die gespeicherten Sender nach einem bestimmten Sendungstyp durchsuchen können (siehe Seiten 14 und 15), indem Sie die entsprechenden PTY-Codes eingeben.

So suchen Sie mit Hilfe der PTY-Codes eine Sendung

Bevor Sie beginnen, denken Sie an Folgendes...

• Drücken Sie die Taste PTY SEARCH während der Suche, um die Suche zu einem beliebigen Zeitpunkt abzubrechen.
• Es gibt ein Zeitlimit zur Durchführung der folgenden Schritte. Wenn der Einstellungsvorgang abgebrochen wird, bevor Sie Ihre Eingaben vorgenommen haben, beginnen Sie erneut mit Schritt 1.

1 Drücken Sie die Taste PTY SEARCH, während Sie einen UKW-Sender hören. „PTY SELECT“ blinkt im Display.

2 Drücken Sie die Taste PTY⊕ oder ⊖PTY bis der gewünschte PTY-Code im Display angezeigt wird, solange „PTY SELECT“ blinkt.

- Mit jedem Druck auf die Taste ändert sich der PTY-Code wie folgt:

NONE ⇌ NEWS ⇌ AFFAIRS ⇌ INFO (Informationen)
 ⇌ SPORT ⇌ EDUCATE (Erziehung) ⇌ DRAMA ⇌
 CULTURE ⇌ SCIENCE ⇌ VARIED ⇌ POP M
 (Popmusik) ⇌ ROCK M (Rockmusik) ⇌ EASY M (Leichte
 Unterhaltungsmusik) ⇌ LIGHT M (Leichte Musik) ⇌
 CLASSICS ⇌ OTHER M (Sonstige Musik) ⇌ WEATHER
 ⇌ FINANCE ⇌ CHILDREN ⇌ SOCIAL ⇌ RELIGION
 ⇌ PHONE IN ⇌ TRAVEL ⇌ LEISURE ⇌ JAZZ ⇌
 COUNTRY ⇌ NATION M (Volksmusik) ⇌ OLDIES ⇌
 FOLK M (Folkmusik) ⇌ DOCUMENT ⇌ TEST ⇌
 ALARM ⇌(zurück zum Anfang)

- Weitere Einzelheiten für jeden PTY-Code finden Sie in der rechten Spalte.

3 D r ücken Sie erneut die Taste PTY SEARCH, während der PTY-Code, der im vorausgegangenen Schritt gewählt wurde, noch im Display angezeigt wird.

Während der Suche werden der gewählte PTY-Code und „SEARCH“ abwechselnd im Display angezeigt. Der Receiver durchsucht 30 gespeicherte UKW-Sender, beendet die Suche, wenn er den gewählten Code findet, und gibt diesen Sender wieder.

So setzen Sie die Suche fort, nachdem bereits ein Sender gefunden wurde

Drücken Sie die Taste PTY SEARCH erneut, während die Anzeigen im Display blinken.

Wenn keine Sendung gefunden werden konnte, wird im Display „NOT FOUND“ angezeigt.

Beschreibung der PTY-Codes:

NEWS: Nachrichten.
AFFAIRS: Themensendungen, in der aktuelle Nachrichten ausführlicher behandelt werden—Debatte oder Analyse.
INFO: Sendungen mit dem Zweck, Informationen im weitesten Sinn zu vermitteln.
SPORT:	Sendungen über alle Aspekte sportlicher Ereignisse.
EDUCATE: Bildungssendungen.
DRAMA:	Hörspiele und Hörspielserien.
CULTURE:	Sendungen, die sich mit allen Aspekten nationaler oder regionaler Kultur einschließlich Sprache, Theater usw. beschäftigen.
SCIENCE:	Sendungen über Naturwissenschaften und Technik.
VARIED:	Dieser Code wird hauptsächlich für Wortsendungen verwendet, z.B. Quizsendungen, Ratespiele und Interviews.
POP M: Kommerzielle Musik, die aktuell Anklang findet.
ROCK M:	Rockmusik.
EASY M: Aktuelle zeitgenössische Musik mit Easy-Listening-Charakter.
LIGHT M:	Instrumental- und Vokal- oder Chormusik.
CLASSICS:	Darbietung von Orchestermusik, Symphonien, Kammermusik usw.
OTHER M:	Musik, die keine der anderen Kategorien paßt.
WEATHER:	Wetterberichte und Wettervorhersagen.
FINANCE:	Börsen-, Handels- und Wirtschaftsberichte usw.
CHILDREN:	Sendungen für ein junges Zielpublikum.
SOCIAL:	Sendungen über Soziologie, Geschichte, Geographie, Psychologie und Gesellschaft.
RELIGION:	Sendungen mit religiösem Inhalt.
PHONE IN:	Sendungen, an denen Zuhörer entweder per Telefon oder auf einem öffentlichen Forum teilnehmen können.
TRAVEL:	Reiseberichte.
LEISURE:	Sendungen über Freizeitaktivitäten.
JAZZ:	Jazzmusik.
COUNTRY:	Musik, die aus den Südstaaten Amerikas stammt oder die diese Tradition fortsetzt.
NATION M:	Aktuelle Popmusik des Landes oder der Region in der Sprache dieses Landes.
OLDIES:	Musik aus dem sogenannten „goldenen Zeitalter“ der Popmusik.
FOLK M:	Musik, die ihre Wurzeln in der Musikkultur eines bestimmten Landes hat.
DOCUMENT:	Tatsachenberichte, die in ermittelndem Stil vermittelt werden.
TEST:	Dieses Signal wird ausgestrahlt, wenn Sender oder Empfänger für Notfalldurchsagen getestet werden.
ALARM:	Notfalldurchsage.
NONE:	Keine Programmart, nicht definiertes Programm oder schwierig nach bestimmten Typen einzuordnen.

Bei einigen UKW-Sendern werden die PTY-Codes möglicherweise anders als in der obigen Liste eingestuft.

Automatisches Umschalten auf eine gewünschte Sendung

Ein weiterer praktischer Radiodatensystem-Dienst wird „Enhanced Other Networks“ (Vorübergehendes Umschalten auf eine gewünschte Sendung) genannt.

Der Receiver kann vorübergehend auf eine gewünschte Sendung (TA, NEWS, und/oder INFO) eines anderen Senders mit Ausnahme der folgenden Fälle umschalten:

• Wenn Sie einen Sender hören, der keine Radiodatensystem-Dienste anbietet – alle MW- und einige UKW-Sender.
• Wenn der zuletzt empfangene UKW-Sender keine Radiodatensystem-Dienste anbietet.
• Wenn sich der Receiver im Bereitschaftsmodus befindet.

Bevor Sie beginnen, bedenken Sie Folgendes...

• Die Enhanced Other Network-Funktion wird nur für gespeicherte UKW-Sender ausgeführt.
- Sie können die Enhanced Other Networks-Funktion während der Wiedergabe einer beliebigen Signalquelle nutzen. Um jedoch die Betriebstasten des Radiodatensystems auf der Fernbedienung nutzen zu können, muss der Betriebsmodus der Fernbedienung auf Tuner eingestellt sein (siehe Seite 31).

Drücken Sie die Taste TA/NEWS/INFO wiederholt, um den (die) gewünschten Sendungstyp(en) auszuwählen.

- Mit jedem Druck auf die Taste ändert sich der Sendungstyp, wobei die entsprechende Anzeige im Display aufleuchtet.

TA: Verkehrsmeldungen in Ihrem Sendebereich.

NEWS: Nachrichten.

INFO: Sendung mit dem Zweck, Informationen im weitesten Sinn zu vermitteln.

Wenn die aktuelle Signalquelle „UKW“ ist

FALL 1

Wenn die aktuell eingestellte Station damit beginnt, FALL 1 das von Ihnen gewählte Programm zu übertragen

Der Receiver empfängt weiterhin den Sender, aber die Anzeige des empfangenen Programmtyps beginnt zu blinken.

↓

Nach Ende der Sendung blinkt die Anzeige des empfangenen Programmtyps nicht mehr, sondern leuchtet kontinuierlich, aber die Enhanced Other Network-Funktion bleibt weiterhin aktiviert.

FALL 2

Wenn eine andere UKW-Station mit der Übertragung FALL 2 des von Ihnen gewählten Programmes beginnt, während Sie schon eine UKW-Station hören

Der Receiver schaltet automatisch auf diesen Sender um. Die Anzeige des empfangenen Programmtyps beginnt zu blinken.

↓

Nach Ende der Sendung wechselt der Receiver zum zuvor eingestellten Sender, aber die Enhanced Other Networks-Funktion bleibt im Bereitschaftsmodus. Die Anzeige des empfangenen Programmtyps hört auf zu blinken und leuchtet kontinuierlich.

Wenn eine andere Signalquelle als „UKW“ eingestellt ist

FALL 3

Wenn ein Sender mit der Ausstrahlung einer Sendung beginnt und die aktuelle Signalquelle nicht UKW (FM) ist

Wenn eine Station das von Ihnen ausgewählte Programm auszustrahlen beginnt oder schon ausstrahlt, wechselt der Receiver automatisch auf diese Station. Die Anzeige des empfangenen Programmtyps beginnt zu blinken.

Nach Ende der Sendung wechselt der Receiver zur zuvor eingestellten Signalquelle, aber die Enhanced Other Networks-Funktion bleibt im Bereitschaftsmodus. Die Anzeige des empfangenen Programmtyps hört auf zu blinken und leuchtet kontinuierlich.

So beenden Sie die Wiedergabe der durch die Funktion Enhanced Other Networks ausgewählte Sendung

Drücken Sie die Taste TA/NEWS/INFO, bis die Anzeige des Sendungstyps (TA/NEWS/INFO) im Display zu blinken aufhört und kontinuierlich leuchtet. Das Gerät geht in den Bereitschaftsmodus der Enhanced Other Network-Funktion zurück und stellt die zuvor gewählte Signalquelle wieder ein.

Wenn ein „ALARM“ (oder TEST)-Signal von einem Sender empfangen wird, stellt der Receiver diesen Sender automatisch ein.

- Während des Empfangs einer Notfallsendung erscheint „ALARM“ im Display.

Das TEST-Signal wird zur Überprüfung des „ALARM“-Signals verwendet. Daher funktioniert der Receiver in diesem Fall genauso wie beim Empfang eines „ALARM“-Signals.

Hinweise:

• Enhanced Other Networks-Daten, die von manchen Sendern übertragen werden, sind vielleicht nicht mit diesem Receiver kompatibel.
• Während Sie eine Sendung hören, die durch die Enhanced Other Network-Funktion eingestellt wurde, können Sie zur Tunerbedienung nur die Tasten DISPLAY MODE und TA/NEWS/INFO verwenden.
• Während Sie eine Sendung hören, die durch die Enhanced Other Networks Funktion eingestellt wurde, können Sie nicht zu einer anderen Signalquelle oder einem anderen Sender wechseln. Um dies zu ändern, drücken Sie zuerst TA/NEWS/INFO, um die Funktion Enhanced Other Networks zu deaktivieren.

ACHTUNG:

Wenn die Sender mit Unterbrechungen zwischen dem Sender, der über die Funktion Enhanced Other Networks eingestellt wurde, und dem aktuellen Sender wechseln, drücken Sie die Taste TA/NEWS/INFO wiederholt, um die Funktion Enhanced Other Networks aufzuheben. Wenn Sie dies nicht tun, wird der momentan angewählte Sender empfangen und eine der auf dem Display blinkenden TA/NEWS/INFO Anzeigen verschwindet.

Grundeinstellungen

Einige der folgenden Einstellungen sind nach dem Anschluß und der Anordnung der Lautsprecher erforderlich, andere erleichtern den Betrieb. Sie können QUICK SPEAKER SETUP dazu verwenden, um Ihre Lautsprecherkonfiguration auf einfachste Weise einzustellen.

Quick Speaker Setup

Mit Quick Speaker Setup können Sie einfach und schnell die Lautsprechergröße und -abstand in Abhängigkeit Ihrer Hörposition einstellen, um den bestmöglichen Surround-Effekt zu erreichen.

- Es besteht auch die Möglichkeit, die Lautsprecherinformationen manuell einzustellen. Weitere Informationen finden Sie auf Seite 21.

Bevor Sie beginnen, denken Sie an Folgendes...

Es gibt ein Zeitlimit zur Durchführung der folgenden Schritte. Wenn der Einstellungsvorgang abgebrochen wird, bevor Sie Ihre Eingaben vorgenommen haben, beginnen Sie erneut mit Schritt 1.

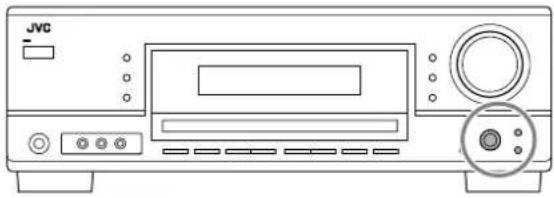

1 D r ücken Sie die Taste QUICK SPEAKER SETUP.

"SPK→" und die ursprüngliche Lautsprecherkanalnummer werden angezeigt.

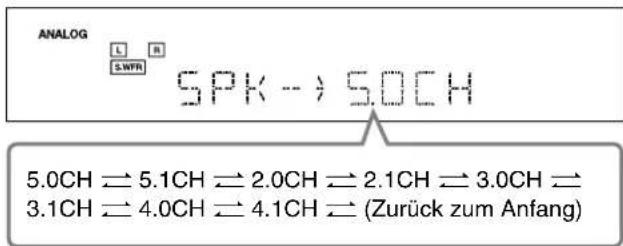

2 Drehen Sie am MULTI JOG, um eine entsprechende Anzahl von angeschlossenen Lautsprechern (Lautsprecherkanalnummern) auszuwählen.

Das Drehen am Rad ändert die Kanalnummer wie folgt.

- Weitere Einzelheiten bzgl. der Lautsprechernummer finden Sie unter „Lautsprecher (Kanäle)—Anzahl und Größe“.

ANALOG L R SWFR SPK → 5.0CH 5.0CH ⇌ 5.1CH ⇌ 2.0CH ⇌ 2.1CH ⇌ 3.0CH ⇌ 3.1CH ⇌ 4.0CH ⇌ 4.1CH ⇌ (Zurück zum Anfang)

3 D r ücken Sie auf MULTI JOG (PUSH SET).

„ROOM SIZE→“ und die ursprüngliche Einstellung der Raumgröße werden angezeigt.

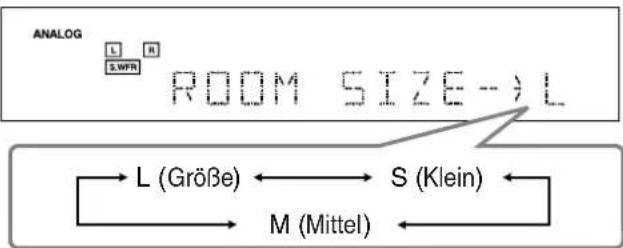

4 Drehen Sie am MULTI JOG, um die entsprechende Raumgröße, die Ihrem Hörraum entspricht, auszuwählen.

Das Drehen am Rad ändert die Raumgröße wie folgt.

- Sehen Sie „Raumgröße und Lautsprecherabstand/Ausgangspegel“, um die entsprechende Raumgröße einzustellen.

ANALOG L R S.WPR ROOM SIZE -> L L (Größe) ← S (Klein) M (Mittel)

5 D r ücken Sie auf MULTI JOG (PUSH SET).

Es wird „COMPLETE“ und danach der Signalquellenname im Display angezeigt.

Hinweis:

Dieses Verfahren kann nicht abgeschlossen werden, wenn der Einstellungsvorgang unterbrochen wird.

Lautsprecher (Kanäle)—Anzahl und Größe

Die Lautsprechergröße ist entsprechend der von Ihnen ausgewählten und angeschlossenen Lautsprecher (Lautsprecherkanalnummer „CH“) definiert.

- Der Subwoofer (S.WFR) wird als 0,1-Kanal angegeben.

CH	Größe der angeschlossenen Lautsprecher
	L/R C LS	/RS S.WFR
2.0CH LARGE NONE		NONE	NO
2.1CH	SMALL	NONE	NONE	YES
3.0CH LARGE SMALL NONE NO
3.1CH	SMALL	SMALL	NONE	YES
4.0CH LARGE NONE		SMALL	NO
4.1CH	SMALL	NONE	SMALL	YES
5.0CH LARGE SMALL NO
5.1CH	SMALL	SMALL SMALL YES

Raumgröße und Lautsprecherabstand/Ausgangspegel

Je nach gewählter Raumgröße, Lautsprecherentfernung und Lautsprecher wird der Ausgangspegel für jeden aktivierten Lautsprecher wie folgt eingestellt:

Raumgröße	Lautsprecher	Abstand	Ausgangspegel
L(Groß)	L/R	3,0 m (10 Fuß)	0 dB
	C	3,0 m (10 Fuß)	0 dB
	LS/RS	3,0 m (10 Fuß)	0 dB
M(Mittel)	L/R	2,7 m (9 Fuß)	0 dB
	C	2,4 m (8 Fuß)	-2 dB
	LS/RS	2,1 m (7 Fuß)	-3 dB
S(Klein)	L/R	2,4 m (8 Fuß)	0 dB
	C	2,1 m (7 Fuß)	-2 dB
	LS/RS	1,5 m (5 Fuß)	-4 dB

Hinweis:

• In den obigen Tabellen steht „L“ für den linken Frontlautsprecher, „R“ für den rechten Frontlautsprecher, „C“ für den Mittenlautsprecher, „LS“ für den linken Surroundlautsprecher, „RS“ für den rechten Surroundlautsprecher und „S.WFR“ für Subwoofer.
• Nachdem das Quick Speaker Setup durchgeführt wurde, werden die Lautsprecherausgangspegel automatisch auf die entsprechenden Werte gesetzt (gilt für alle Signalquellen). Wenn Sie die Lautsprecherausgangspegel für jede Signalquelle einzeln einstellen möchten, sehen Sie „Einstellen der Lautsprecherausgangspegel“ auf Seite 25.

Grundeinstellungen

Auf den folgenden Seiten können Sie die folgenden Einstellungen vornehmen:

- Sie können nur die aktuell zur Verfügung stehenden Einstellungen auswählen. Weitere Einzelheiten finden Sie in der Beschreibung zu jeder Einstellung.

Parameter Vorgehensweise Siehe Seite
SUBWOOFER*	Subwoofer registrieren. 21
FRNT SPEAKERS*	Größe der Frontlautsprecher registrieren. 21
CNTR SPEAKER*	Größe des Mittellautsprechers registrieren. 21
SURR SPEAKERS*	Größe der Surround-Lautsprecher registrieren. 21
DISTANCE UNIT	Maßeinheit für Lautsprecherabstand auswählen. 21
FRONT L DIST*	Abstand zwischen dem linken Frontlautsprecher und Ihrer Hörposition registrieren. 21
FRONT R DIST*	Abstand zwischen dem rechten Frontlautsprecher und Ihrer Hörposition registrieren. 21
CENTER DIST*	Abstand zwischen Mittenlautsprecher und Ihrer Hörposition registrieren. 21
SURR L DIST*	Abstand zwischen dem linken Surroundlautsprecher und Ihrer Hörposition registrieren. 21
SURR R DIST*	Abstand zwischen dem rechten Surroundlautsprecher und Ihrer Hörposition registrieren. 21
SUBWOOFER OUT	Wählen Sie die Töne aus, die vom Subwoofer ausgegeben werden sollen. 21
CROSSOVER	Übergangsfrequenz für Subwoofer auswählen. 22
LFE ATTENUATE	Dämpft die Bassfrequenztöne (LFE).	22
MIDNIGHT MODE	Erzielt ein überzeugendes Klangerlebnis bei Nacht (bei geringer Lautstärke).	22
DUAL MONO	Dual Mono-Tonkanal auswählen.	22
VIRTUAL SBACK	Virtual Surround Back ein- oder ausschalten.	23
DIGITAL IN	Komponente auswählen, die an digitalen Eingang angeschlossen ist.	23

Hinweis:

* Diese Parameter können mit dem Quick Speaker Setup eingestellt werden (siehe Seite 19).

Grundverfahren

Bevor Sie beginnen, denken Sie an Folgendes...

Es gibt ein Zeitlimit zur Durchführung der folgenden Schritte. Wenn der Einstellungsvorgang abgebrochen wird, bevor Sie Ihre Eingaben vorgenommen haben, beginnen Sie erneut mit Schritt 1.

Bsp. Wenn Sie Virtual Surround Back auf,, VRTL SB ON" stellen.

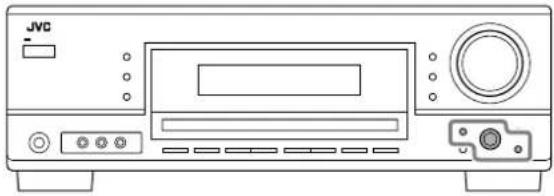

1 D r ücken Sie die Taste SETTING.

Der zuletzt gewählte Wert wird im Display angezeigt.

2 Drehen Sie solange am MULTI JOG, bis der von Ihnen gewünschte Parameter im Display angezeigt wird.

- Wählen Sie für dieses Beispiel „VIRTUAL SBACK“. Verfügbare Parameter finden Sie in der Liste der „Grundeinstellungen“.

ANALOG L R SWPR VIRTUAL SBACK

3 D r ücken Sie auf MULTI JOG (PUSH SET).

Die aktuelle Einstellung des ausgewählten Parameters wird im Display angezeigt.

ANALOG L R S.WPR VRTL SB OFF

4 Drehen Sie solange am MULTI JOG, bis die von Ihnen gewünschte Einstellung im Display angezeigt wird.

5 D r ücken Sie auf MULTI JOG (PUSH SET).

6 Wiederholen Sie Schritte 2 bis 5, um ggf. andere Parameter einzustellen.

7 D r ücken Sie die Taste EXIT.

Die Signalquelle wird wieder im Display angezeigt.

Einstellen der Lautsprecher

Um den bestmöglichen Surround-Klang für die Surround- und DSP-Modi zu erzielen, müssen Sie die Informationen über die Lautsprecheranordnung eingeben, nachdem alle Anschlüsse vorgenommen worden sind.

- Wenn Sie Quick Speaker Setup auf Seite 19 verwendet haben, ist diese Einstellung nicht erforderlich.

Subwoofer-Einstellung—SUBWOOFER

Wählen Sie, ob ein Subwoofer angeschlossen ist oder nicht.

SUBWOOFER YES: Wählen Sie diese Einstellung aus, wenn ein Subwoofer angeschlossen ist.

SUBWOOFER NO: Wählen Sie diese Einstellung aus, wenn kein Subwoofer verwendet wird.

Hinweis:

Wenn „SUBWOOFER NO“ für den Subwoofer ausgewählt wurde, kann auf der Frontplatte SUBWOOFER OUT ON/OFF nicht verwendet werden.

● Lautsprechergröße—FRNT SPEAKERS, CNTR SPEAKER, SURR SPEAKERS

Wählen Sie die Größe für jeden angeschlossenen Lautsprecher aus.

LARGE:	Wählen Sie diese Betriebsart, wenn der Lautsprecher relativ groß ist.
SMALL:	Wählen Sie diese Betriebsart, wenn der Lautsprecher relativ klein ist.
NONE:	Wählen Sie diese Betriebsart, wenn Sie keinen Lautsprecher verwenden. (Kann bei den Frontlautsprechern nicht gewählt werden.)

Hinweise:

• Denken Sie an die folgende Faustregel, wenn Sie diese Einstellungen vornehmen.
• Wenn der Durchmesser des Hauptchassis, das in Ihren Lautsprecher integriert ist, größer als 12 cm ist, wählen Sie „LARGE“, und wenn er kleiner als 12 cm ist, wählen Sie „SMALL“.
• Wenn Sie „SUBWOOFER NO“ für den Subwoofer gewählt haben, können Sie für die Frontlautsprecher nur „LARGE“ einstellen.
• Falls Sie „SMALL“ für die Frontlautsprecher gewählt haben, können Sie für die Mittenlautsprecher und Surround-Lautsprecher nicht „LARGE“ wählen.

Einstellen des Lautsprecherabstands

Der Abstand der Lautsprecher zu Ihnen ist ein weiterer wichtiger Aspekt, um den bestmöglichen Surround-Klang in den Modi Surround und DSP zu erzielen. Sie müssen den Abstand von Ihrem Sitzplatz zu den Lautsprechern angeben.

Das Gerät verwendet den eingestellten Lautsprecherabstand, um automatisch die Verzögerungszeit des Schalls durch jeden Lautsprecher zu berechnen, so dass der ausgestrahlte Schall aller Lautsprecher den Hörer zur gleichen Zeit erreicht.

- Wenn Sie Quick Speaker Setup auf Seite 19 verwendet haben, ist diese Einstellung nicht erforderlich.

● Maßeinheit—DISTANCE UNIT

Wählen Sie die Maßeinheit aus, die verwendet werden soll.

UNIT METER: Mit dieser Einheit legen Sie den Abstand in Metern fest.
UNIT FEET:	Mit dieser Einheit legen Sie den Abstand in Fuß fest.

● Lautsprecherabstand—FRONT L DIST, FRONT R DIST, CENTER DIST, SURR L DIST, SURR R DIST

Legen Sie den Abstand der Lautsprecher zu Ihrem Sitzplatz innerhalb eines Bereichs von 0,3 m (1 Fuß) bis 9,0 m (30 Fuß), in Schritten von 0,3 m (1 Fuß) fest.

- Der Abstand für jeden Lautsprecher wurde werkseitig auf „3.0m (10FT)“ eingestellt.

Hinweis:

Für den Lautsprecher, „NONE“ ausgewählt haben, können Sie den Lautsprecherabstand nicht einstellen.

Bsp. Legen Sie für den oben beschriebenen Fall den Lautsprecherabstand folgendermaßen fest:

Frontlautsprecher: 3.0m (10FT) Mittellautsprecher: 3.0m (10FT) Surround-Lautsprecher: 2.7m (9FT)

Einstellen der Basswiedergabe

Sie genaue Einstellungen für den Subwoofer und die Basswiedergabe vornehmen.

Subwoofer-Ausgang—SUBWOOFER OUT

Der Subwoofer gibt die LFE-Signale* aus und die Basselemente jedes Lautsprechers sind auf „SMALL“ gestellt. Sie können die Basselemente der vorderen Lautsprecherkanäle (MAIN) über den Subwoofer ausgeben.

Wählen Sie einen der folgenden Einstellungen:

SWFR LFE: Wählen, um die LFE-Signale und die Basselemente jedes auf „SMALL“ gestellten Lautsprechers auszugeben.

SWFR LFE+MAIN: Wählen, um die Basselemente der vorderen Lautsprecherkanäle (MAIN) zusätzlich des „SWFR LFE“-Effekts auszugeben, wenn keine Basselemente über den Subwoofer ausgegeben werden.

Hinweise:

• Wenn „SUBWOOFER“ auf „SUBWOOFER NO“ (siehe linke Spalte) gestellt ist, steht diese Funktion nicht zur Verfügung.
  * Die LFE-Signale werden nur ausgegeben, wenn folgendes Material mit den LFE-Signalen ausgegeben wird:
• Dolby Digital Mehrkanal-Material
• DTS Mehrkanal-Material
  Bei der Wiedergabe von analogen Quellen oder linearem PCM-Material werden keine LFE-Signale ausgegeben.

- Übergangsfrequenz—CROSSOVER

Sie können die Übergangsfrequenz für die kleinen verwendeten Lautsprecher wählen. Die Signale, die sich unter dem voreingestellten Frequenzpegel befinden, werden an den Subwoofer gesendet und von diesem reproduziert (oder von den „LARGE“ Lautsprechern, wenn „SUBWOOFER“ auf „SUBWOOFER NO“ eingestellt ist).

Wählen Sie je nach der Größe des angeschlossenen kleinen Lautsprechers eine der folgenden Übergangsfrequenzen aus.

CROSS 80HZ:	Wählen Sie diese Übergangsfrequenz, wenn der Durchmesser des Hauptchassis, das in den Lautsprecher integriert ist, etwa 12 cm beträgt.
CROSS 100HZ:	Wählen Sie diese Übergangsfrequenz, wenn der Durchmesser des Hauptchassis, das in den Lautsprecher integriert ist, etwa 10 cm beträgt.
CROSS 120HZ:	Wählen Sie diese Übergangsfrequenz, wenn der Durchmesser des Hauptchassis, das in den Lautsprecher integriert ist, etwa 8 cm beträgt.
CROSS 150HZ:	Wählen Sie diese Übergangsfrequenz, wenn der Durchmesser des Hauptchassis, das in den Lautsprecher integriert ist, etwa 6 cm beträgt.
CROSS 200HZ:	Wählen Sie diese Übergangsfrequenz, wenn der Durchmesser des Hauptchassis, das in den Lautsprecher integriert ist, etwa 5 cm beträgt.

Hinweise:

• Wenn Sie „LARGE“ für alle aktivierten Lautsprecher (siehe Seite 21) ausgewählt haben, wird diese Funktion auf „CROSS OFF“ eingestellt.
• Übergangsfrequenz ist niczt für „HEADPHONE“ und „3D H PHONE“ gültig.

● Niederfrequenzeffektdämpfung—LFE ATTENUATE

Wenn die Basswiedergabe verzerrt klingt, während eine Software abgespielt wird, die mit dem Verfahren Dolby Digital oder DTS codiert wurde, legen Sie den Dämpfungspegel für den Niederfrequenzeffekt fest.

- Diese Funktion wird nur dann angewendet, wenn LFE-Signale eingespeist werden.

Wählen Sie eine der beiden Optionen:

LFE ATT 0dB:	Wählen Sie für den Normalfall diese Einstellung.
LFE ATT-10dB:	Wählen Sie diese Einstellung, wenn der Baß verzerrt wiedergegeben wird.

● Mitternachtsmodus—MIDNIGHT MODE

Wenn Sie den Mitternachtsmodus verwenden, können Sie auch nachts ein bassintensives Klangbild genießen.

Wählen Sie eine der beiden Optionen:

MIDNIGHT 1:	Wählen Sie diese Einstellung, wenn Sie den Dynamikbereich ein wenig reduzieren möchten.
MIDNIGHT 2:	Wählen Sie diese Einstellung, wenn Sie den Komprimierungseffekt ganz anwenden möchten (ist spätnachts von Vorteil).
MIDNIGHT OFF:	Wählen Sie diese Einstellung, wenn Sie die Wiedergabe in ihrer vollen dynamischen Reichweite genießen möchten (keine Effekte).

Auswählen von Haupt- und Subkanal

Bei der Wiedergabe von digitaler Software, die im Dual Mono-Modus aufgenommen ist bzw. ausgestrahlt wird (siehe Seite 27), können Sie den gewünschten Wiedergabeklang (-kanal) von einem der beiden eigenständigen monauralen Kanälen auswählen.

• Dual Mono—DUAL MONO

Wählen Sie die Wiedergabe-Töne (Kanal).

MONO MAIN:	Wählen Sie diese Betriebsart, um den Haupt-Kanal wiederzugeben (Ch 1).*Die Signalanzeige „L“ leuchtet auf, während dieser Kanal wiedergegeben wird.
MONO SUB:	Wählen Sie diese Betriebsart, um den Subkanal wiederzugeben (Ch 2).*Die Signalanzeige „R“ leuchtet auf, während dieser Kanal wiedergegeben wird.
MONO ALL:	Wählen Sie diese Betriebsart, um den Haupt- und Subkanal wiederzugeben (Ch 1/Ch 2).*Die Signalanzeige „L“ und „R“ leuchtet auf, während diese Kanäle wiedergegeben werden.

Hinweise:

• Das Dual Mono-Format ist nicht mit dem zweisprachigen Sendeformat oder MTS (Multichannel Television Sound) von Fernsehprogrammen identisch. Diese Einstellung hat also keine Auswirkungen auf die Wiedergabe von zweisprachigen oder MTS-Sendungen.
  * Dual-Mono Signale sind von folgenden Lautsprecher—L (linker Frontlautsprecher), R (rechter Frontlautsprecher) und C (Mittenlautsprecher) zu hören—abhängig von aktuellen Surround-Einstellung.

Dual Mono Einstellung	Ohne Surround SMALL/LARGE		Bei aktiviertem Surround
			Einstellung für den Mittellautsprecher
			NONE
	L	R	L	C	R	L	R
MAIN	Ch 1	Ch 1	—	Ch 1	—	Ch 1	Ch 1
SUB	Ch 2	Ch 2	—	Ch 2	—	Ch 2	Ch 2
ALL	Ch 1	Ch 2	—	Ch 1+Ch 2	—	Ch 1+Ch 2	Ch 1+Ch 2

Einstellungen für effektiven Surround-Betrieb

● Virtual Surround Back—VIRTUAL SBACK

Sie können bei der Wiedergabe von Dolby Digital Surround EX-Software oder DTS-ES-Software das Klangerlebnis über den hinteren Surround-Kanal auch ohne hinteren Surround-Lautsprecher genießen. Durch diese Funktion entsteht ein fantastischer Surround-Effekt von hinten, so als ob Sie die hinteren Surround-Lautsprecher angeschlossen hätten.

Wählen Sie „VRTL SB ON“, um Virtual Surround Back zu aktivieren.

VRTL SB ON: Wiedergabe von Dolby Digital Surround EX-Software oder DTS-ES-Software leuchtet die Anzeige VIRTUAL SB (hinterer Surround) auf.

VRTL SB OFF: Wählen Sie diese Einstellung, um die Virtual Surround Back-Funktion zu deaktivieren.

Hinweise:

- Wenn Sie „NONE“ für „SURR SPEAKERS“ eingestellt haben steht diese Funktion nicht zur Verfügung.

- Bei der Wiedergabe von DTS-ES Matrix-Software mit DTS 96/24 kann DTS 96/24 nicht mit der Funktion Virtual Surround Back verarbeitet werden. Für die erfolgreiche Verarbeitung muss Virtual Surround Back deaktiviert werden.

• Virtual Surround Back kann bei bestimmter Software u.U. nicht verwendet werden.

- Virtual Surround Back arbeitet nur für Surround-Modi (siehe Seite 28). Diese Funktion arbeitet nicht, wenn der DSP-Modus aktiviert ist (siehe Seite 30).

Einstellen der digitalen externen Eingangsgeräte

Wenn Sie die digitalen Eingänge verwenden, geben Sie an, welche Komponenten an welche Anschlüsse angeschlossen sind.

- Digitale Eingänge—DIGITAL IN

Wählen Sie die Komponenten aus, die an die digitalen Anschlüsse angeschlossen sind.

- Durch das Drehen am MULTI JOG werden die digitalen Eingänge so eingestellt, dass diese mit den folgenden digitalen Komponenten verwendet werden können:

1DVD 2CD ⇌ 1DVD 2TV ⇌ 1DVD 2CDR ⇌

1CD 2DVD ⇌ 1CD 2TV ⇌ 1CD 2CDR ⇌

1TV 2DVD ⇌ 1TV 2CD ⇌ 1TV 2CDR ⇌

1CDR 2DVD ⇌ 1CDR 2CD ⇌ 1CDR 2TV ⇌

(zurück zum Anfang)

Nach dem Einstellen der Grundeinstellungen können Sie Sound-Parameter an Ihre Vorlieben anpassen.

Grundeinstellungen

Auf den folgenden Seiten können Sie die folgenden Einstellungen vornehmen:

- Sie können nur die Parameter einstellen, die dem aktuellen Klangmodus zugeordnet sind.

Parameter Vorgehensweise Siehe Seite
DEQ 63HZ Einstellen desFrequenzgangausgleichs auf 63 Hz. 25
DEQ250HZ Einstellen desFrequenzgangausgleichs auf 250 Hz. 25
DEQ 1KHZ Einstellen desFrequenzgangausgleichs auf 1 kHz. 25
DEQ 4KHZ Einstellen desFrequenzgangausgleichs auf 4 kHz. 25
DEQ16KHZ Einstellen desFrequenzgangausgleichs auf 16 kHz. 25
SUBWFR LEVEL	Einstellen des Subwoofer-Ausgangspegels. 25
FRONT L LEVEL	Einstellen des Ausgangspegel des linken Frontlautsprechers ein.	25
FRONT R LEVEL	Einstellen des Ausgangspegel des rechten Frontlautsprechers ein.	25
CENTER LEVEL	Einstellen des Ausgangspegels des Mittellautsprechers.	25
SURR L LEVEL	Einstellen des Ausgangspegels des linken Surround-Lautsprechers.	25
SURR R LEVEL	Einstellen des Ausgangspegels des rechten Surround-Lautsprechers.	25
EFFECT^*1	Stellen Sie den Effektpegel ein.	25
CENTER TONE	Einstellen des Mittenklangs auf weich oder hart.	25
PANORAMA CTRL*2	Hinzufügen eines Umgebungsk -langeffekts mit Seitenreflexion.	25

Hinweise:

*1 Einstellbar, wenn einer der DAP-Modi oder Mono Film (siehe Seiten 29 und 30) verwendet wird.

*1 Einstellbar, wenn Pro Logic II-Music wiedergegeben wird.

Grundverfahren

Bevor Sie beginnen, denken Sie an Folgendes...

Es gibt ein Zeitlimit zur Durchführung der folgenden Schritte. Wenn der Einstellungsvorgang abgebrochen wird, bevor Sie Ihre Eingaben vorgenommen haben, beginnen Sie erneut mit Schritt 1.

Bsp. Einstellen des Subwoofer-Pegels auf „-3“.

1 D r ücken Sie die Taste ADJUST.

Der zuletzt gewählte Wert wird im Display angezeigt.

ANALOG L R S.WPR IEO 63HZ

2 Drehen Sie solange am MULTI JOG, bis der von Ihnen gewünschte Parameter im Display angezeigt wird.

- Wählen Sie für dieses Beispiel „SUBWFR LEVEL“. Verfügbare Parameter finden Sie in der Liste der „Grundeinstellungen“.

3 D r ücken Sie auf MULTI JOG (PUSH SET).

Die aktuelle Einstellung (oder Pegel) des ausgewählten Parameters wird im Display angezeigt.

4 Drehen Sie am MULTI JOG, um eine von Ihnen gewünschte Einstellung auszuwählen bzw. vorzunehmen.

5 D r ücken Sie auf MULTI JOG (PUSH SET).
6 Wiederholen Sie Schritte 2 bis 5, um ggf. andere Parameter einzustellen.
7 D r ücken Sie die Taste EXIT.

Die Signalquelle wird wieder im Display angezeigt.

Einstellen des Frequenzgangausgleichs

Sie können den Frequenzgangausgleich nach Ihrem persönlichen Geschmack einstellen.

• Sobald eine Einstellung vorgenommen wird, wird sie für jede Signalquelle gespeichert.
• Einstellen des Frequenzgangausgleichs—DEQ 63HZ, DEQ250HZ, DEQ 1KHZ, DEQ 4KHZ, DEQ16KHZ

Es können fünf Frequenzbänder (63 Hz, 250 Hz, 1 kHz, 4 kHz, 16 kHz) in einem Bereich von -8 dB bis +8 dB in 2 dB-Schritten eingestellt werden.

- Wenn eine Einstellung vorgenommen wird, leuchtet die DIGITAL EQ-Anzeige im Display auf.

Zur Abflachung des Frequenzbereichs alle Frequenzbänder auf „0 (0 dB)“ wie in Schritt 4 unter „Grundverfahren“ (auf Seite 24) beschrieben einstellen. Die DIGITAL EQ-Anzeige im Display erlischt.

Hinweis:

Eine Veränderung des Frequenzgangbereichs wirkt sich nur auf die Frontlautsprecher aus.

Einstellen der Lautsprecherausgangspegel

Sie können die Lautsprecherausgangspegel einstellen.

• Sobald eine Einstellung vorgenommen wird, wird sie für jede Signalquelle gespeichert.
• Einstellbare Lautsprecher—SUBWFR LEVEL, FRONT L LEVEL, FRONT R LEVEL, CENTER LEVEL, SURR L LEVEL, SURR R LEVEL

Sie können die Ausgangspegel der angeschlossenen Lautsprecher in einem Bereich von -10 dB bis +10 dB einstellen.

Hinweis:

Wenn Sie einen Lautsprecher deaktiviert haben (siehe Seite 21), kann der Ausgangspegel für diesen Lautsprecher nicht eingestellt werden.

Einstellen der Sound-Parameter für Surround- und DSP-Modi

Sie können die Surround- und DSP-Sound-Parameter nach ihrem Belieben einstellen. (Für Surround- und DSP-Modi sehen Sie Seiten 26 und 29.)

- Einstellbare Parameter

Sie können die folgenden Parameter einstellen:

Für DAP-Modi und Mono Film

- Sobald eine Einstellung vorgenommen wird, wird sie für jeden Modus gespeichert.

EFFECT: Stellen Sie den Effektpegel ein. Der Effekt verstärkt sich mit zunehmendem Wert.(Einstellbarer Bereich: 1 bis 5. Normalerweise sollte ein Wert von „3“ eingestellt sein.)

Für Surround-und DSP-Modi (bei angeschlossenem Mittenlautsprecher)

CENTER TONE: Stellen Sie den Mittelton ein. Der Dialog wird mit zunehmendem Wert klarer und die menschlichen Stimmen ändern sich von leise zu deutlich. (Einstellbarer Bereich: 1 bis 5. Normalerweise sollte ein Wert von „3“eingestellt sein.)

Hinweis:

Diese Einstellung wird Für alle Surround-Modi verwendet und wird für DSP-Modi getrennt gespeichert.

Nur für Pro Logic II Music

PANORAMA CTRL: Wählen Sie „PANORAMA ON“ für einen Sound-Effekt aus, der Sie vollständig umgibt und sich an den Seitenwänden spiegelt. - Um diesen abzuschalten wählen Sie „PANORAMA OFF“.

Die Fernbedienung kann ebenfalls zum Einstellen des Lautsprecher-Ausgangspegels mit Hilfe des Testtons verwendet werden.

- Sie können den Effektpegel für DAP-Modi und Mono Film einstellen.

Einstellen des Lautsprecher- Ausgangspegels:

1 D r ücken Sie die Taste SOUND. Die Zifferntasten werden für die Klangeinstellung aktiviert.

TEST 解FONT 解FONT R 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 SOUND

2 Drücken Sie die Taste TEST, um zu prüfen, ob eine Lautsprecherausgabe über alle Lautsprecher und mit gleichem Pegel erfolgt. Der Testton (TEST TONE) wird über die Lautsprecher in der folgenden Reihenfolge ausgegeben.

- Es erklingt kein Testton aus den Lautsprechern, für die „NONE“ eingestellt wurde (oder „SUBWOOFER NO“ für den Subwoofer).

$$ \begin{array}{l}L \text {(Links Front)} \rightarrow C \text {(Mitten)} \rightarrow R \text {(Rechts Front)} \rightarrow\R S \text {(Recht Surround)} \rightarrow L S \text {(Links Surround)} \rightarrow\S W \text {(Subwoofer)} \rightarrow (Z u r ü c k z u m A n f a n g)\end{array} $$

3 Einstellung des Lautsprecher-Ausgangspegels (von -10 dB bis +10 dB).

• Für den linken Frontlautsprecher: Drücken Sie die Taste FRONT L und dann LEVEL +/-.
• Für den Mittenlautsprecher: Drücken Sie die Taste CENTER und dann LEVEL +/-.
• Für den rechten Frontlautsprecher: Drücken Sie die Taste FRONT R und dann LEVEL +/-.
• Für den rechten Surroundlautsprecher: Drücken Sie die Taste SURR R und dann LEVEL +/-.
• Für den linken Surroundlautsprecher: Drücken Sie die Taste SURR L und dann LEVEL +/-
• Für den Subwoofer: Drücken Sie die Taste SUBWFR und dann LEVEL +/-.

Hinweis:

Durch einmaliges drücken der Taste LEVEL +/- erscheint die momentane Einstellung des gewählten Lautsprechers im Display und aus dem gewählten Lautsprecher ertönt ein Testton. Wenn 4 Sekunden lang keine Einstellung erfolgt, wird der Einstellmodus für den ausgewählten Lautsprecher beendet.

4 D r ücken Sie noch einmal auf TEST, um den Testton zu beenden.

Stellen Sie den Effektpegel ein:

1 D r ücken Sie die Taste SOUND. Die Zifferntasten werden für die Klangeinstellung aktiviert.

2 D r ücken Sie wiederholt die Taste EFFECT, um den Effektpegel auszuwählen (EFFECT 1 bis EFFECT 5). Die Signalquelle wird ca. 4 Sekunden nach der Einstellung wieder angezeigt.

Verwendung der Surround-Modi

Dieses Gerät kann eine Vielzahl von Surround-Modi automatisch aktivieren. Die gespeicherten Grundeinstellungen und Anpassungen (siehe Seiten 19 bis 25) werden automatisch angewandt.

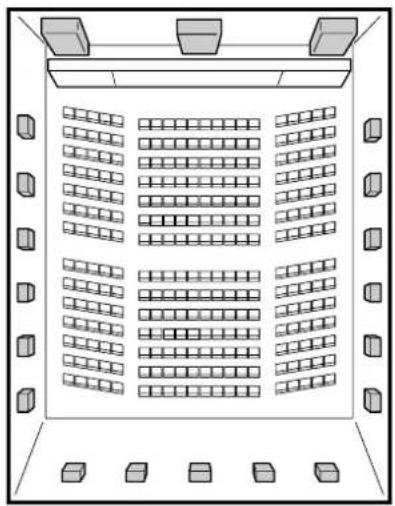

Erzeugen von Theateratmosphäre

In einem Kinosaal sind zahlreiche Lautsprecher an den Wänden angebracht, um einen beeindruckenden Multi-Surround-Klang zu erzeugen, der den Hörer von allen Seiten erreicht.

Mit der umfangreichen Anzahl an Lautsprechern kann ein räumliches Klangbild und eine Klangbewegung erzielt werden.

Die Surround-Modi, die in diesen Receiver integriert wurden, können fast den gleichen Surround-Klang erzeugen, den Sie in einem Kinosaal hören—nur mit einer begrenzten Anzahl an Lautsprechern.

Linker M Frontlautsprecher (L)

Subwoofer

Rechter Frontlautsprecher (R)

Linker Surround- Lautsprecher (LS)

Rechter Surround- Lautsprecher (RS)

Einführung zu den Surround-Modi

Dolby Digital\*1

Dolby Digital ist eine digitale Signalkompressionsmethode, die von den Dolby Laboratories entwickelt wurde. Sie ermöglicht die mehrkanalige Kodierung und Dekodierung (1ch bis hin zu 5,1ch).

- Wenn ein Dolby Digital-Signal über den digitalen Eingang hereinkommt, leuchtet die Anzeige ☐ DIGITAL auf dem Display auf.

Dolby Digital 5.1CH

Die Kodiermethode Dolby Digital 5,1CH (DOLBY DIGITAL) (das so genannte digitale diskrete 5,1-Kanal-Audioformat) nimmt die Signale des linken vorderen Kanals, des rechten vorderen Kanals, des Mittelkanals, des linken Surround Kanals, des rechten Surround Kanals und des LFE-Kanals (insgesamt 6 Kanäle, der LFE-Kanal wird jedoch als 0,1-Kanal gezählt, daher 5,1-Kanal) auf und komprimiert diese digital.

Außerdem ermöglicht Dolby Digital eine Surround-Wiedergabe in Stereo und stellt die Übergangsfrequenz der Surround-Höhen auf 20 kHz anstatt auf 7 kHz wie bei Dolby Pro Logic ein. Dadurch ist die Klangbewegung und das Gefühl, „mittendrin“ zu sein, viel stärker als bei Dolby Pro Logic.

Ein weiteres in den Dolby Laboratorien entwickeltes digitales Surround-Kodierformat ist Dolby Digital EX, durch das die dritten Surround-Kanäle hinzugefügt werden, wodurch ein Surround-Effekt von hinten („hinterer Surround“) entsteht. Im Vergleich zu dem herkömmlichen Dolby Digital 5,1-Kanalformat kann dieser zusätzliche hintere Surround-Kanal detailliertere Bewegungsabläufe hinter Ihnen bei der Wiedergabe von Videofilmen reproduzieren. Außerdem wird das Lokalisieren von Surround-Klang dadurch stabiler.

• Die Funktion Virtual Surround Back (siehe Seite 23) kann bei der Wiedergabe von Dolby Digital Surround EX-Software verwendet werden. Durch diese Funktion entsteht ein fantastischer Surround-Effekt von hinten, so als ob Sie die hinteren Surround-Lautsprecher angeschlossen hätten.

Dolby Pro Logic II

Dolby Pro Logic II verfügt über ein neu entwickeltes, mehrkanaliges Wiedergabeformat, mit dem 2-Kanal-Software in 5-Kanal-Software (plus Subwoofer) umgewandelt wird. Die matrix-basierte Konvertierungsmethode, die für Dolby Pro Logic II verwendet wurde, limitiert die Abschaltfrequenz der Surroundhöhen nicht und ermöglicht einen Stereo-Surround-Klang.

- Dieser Receiver bietet drei Typen von Dolby Pro Logic II Modi—Pro Logic II Movie (PLII MOVIE), Pro Logic II Music (PLII MUSIC) und Pro Logic II Game (PLII GAME). Wenn Dolby Pro Logic II aktiviert ist, leuchtet die Anzeige PRO LOGIC II auf dem Display auf.

PLII MOVIE: Eignet sich für die Wiedergabe von Software, die mit Dolby Surround kodiert wurde. Sie können ein Klangfeld genießen, das dem mit 5, 1-Kanal-Klängen erstellten sehr Nahe kommt.

PLII MUSIC: Eignet sich zur Wiedergabe einer 2-kanaligen Stereo-Software. Sie können weite und tiefe Klänge genießen.

PLII GAME: Zum Spielen eines Videospiels geeignet. Sie können Klang mit einem echten Gefühl des „Dabeisein“ genießen.

DTS ^*2

DTS ist eine weitere digitale Signalkompressionsmethode. Sie wurde von Digital Theater Systems Inc. entwickelt und ermöglicht die mehrkanalige Kodierung und Dekodierung (1ch bis hin zu 6,1ch).

- Wenn ein DTS-Signal über den digitalen Eingang hereinkommt, leuchtet die Anzeige dts auf dem Display auf.

DTS Digital Surround (DTS SURROUND) ist ein anderes digitales diskretes 5,1-Kanal-Audioformat, das auf CDs, LDs und DVD-Software vorkommt.

Im Vergleich zu Dolby Digital ist die Audio-Kompressionsrate des DTS Digital Surround-Formats geringer, wodurch das Klangfeld erweitert wird und die Wiedergabe mehr Tiefe erhält. DTS Digital Surround gibt daher einen natürlichen, vollen und klaren Klang.

Ein weiteres von Digital Theater Systems, Inc. entwickeltes digitales Multikanal-Surround-Kodierformat ist DTS Extended Surround (DTS-ES).

Es verbessert den 360°-Surround-Eindruck und die Räumlichkeit durch das Hinzufügen eines dritten Surround-Kanals—Hinteren Surround-Kanal.

DTS-ES enthält zwei Signalformate mit verschiedenen Surround-Signal-Aufnahmemethoden—DTS-ES Discrete 6,1ch und DTS-ES Matrix 6,1ch.

- Die Funktion Virtual Surround Back (siehe Seite 23) kann bei der Wiedergabe von DTS-ES-Software verwendet werden. Durch diese Funktion entsteht ein fantastischer Surround-Effekt von hinten, so als ob Sie die hinteren Surround-Lautsprecher angeschlossen hätten.

DTS 96/24

In den letzten Jahren war ein gesteigertes Interesse an höheren Samplingraten sowohl im Aufnahmebereich als auch für die Wiedergabe zu Hause zu verzeichnen. Höhere Samplingraten erlauben einen breiteren Frequenzbereich und größere Bit-Tiefen bieten einen erweiterten Dynamikbereich.

DTS 96/24 ist ein mehrkanaliges digitales Signalformat (fs 96 kHz/24 bits), das von Digital Theater Systems Inc. eingeführt wurde, um eine „der CD überlegene Klangqualität“ für den Hausgebrauch zu liefern.

- Wenn DTS 96/24-Signale eingehen, leuchtet die Anzeige dts 96/24 auf. Sie können seinen 5,1-kanaligen Klang in voller Qualität hören.

Was ist Linear PCM?

Unkomprimierte digitale Audiodaten für DVDs, CDs und Video-CDs.

DVD unterstützt 2 Kanäle bei Abtastfrequenzen von 48/96 kHz und einer Quantisierung von 16/20/24 Bit. Auf der anderen Seite sind CDs und Video CDs auf 2 Kanäle mit 44,1 kHz bei 16 Bit beschränkt.

- Wenn ein Linear PCM-Signal erkannt wurde, leuchtet die LINEAR PCM-Anzeige auf.

Was ist Dual Mono?

Dual Mono ist leichter zu verstehen, wenn Sie an die zweisprachige Ausstrahlung oder MTS (Multichannel Television Sound) einer Fernsehsendung denken (das Dual Mono-Format ist jedoch mit diesen analogen Formaten nicht identisch). Dieses Format wurde jetzt in Dolby Digital, DTS usw. übernommen. Mit diesem Format können zwei unabhängige Kanäle (Haupt- und Subkanal genannt) getrennt aufgezeichnet werden.

- Wenn ein Dual Mono-Signal erkannt wird, leuchtet die DUAL MONO-Anzeige auf. Sie können entweder den einen oder den anderen Kanal auswählen (siehe Seite 22).

Bei der Verwendung des Surround-Modus kommt der Klang aus den aktivierten Lautsprechern, die von diesem Surround-Modus benötigt werden.

• Wenn entweder die Surround-Lautsprecher oder der Mittenlautsprecher in den Lautsprechereinstellungen auf „NONE“ eingestellt ist, werden die entsprechenden Kanalsignale den Frontlautsprechern zugeordnet und durch sie ausgestrahlt.
• Wenn die Surround-Lautsprecher und der Mittenlautsprecher in den Lautsprechereinstellungen auf „NONE“ eingestellt sind, wird JVCs eigenes 3D PHONIC-Format (das entwickelt wurde, um einen Surround-Effekt nur über die Frontlautsprecher zu erzeugen) verwendet. Die 3D-PHONIC-Anzeige leuchtet im Display auf.

3D Kopfhörer-Modus—3D H PHONE

Wenn Sie Surround aktivieren wenn die Frontlautsprecher deaktiviert sind, wird der 3D Kopfhörer-Modus unabhängig vom Typ der wiedergegebenen Software aktiviert. „3D H PHONE“ wird auf dem Display angezeigt und die DSP- und H.PHONE-Anzeigeleuchten leuchten auf.

Aktivieren der Surround-Modi

In Abhängigkeit vom eingehenden Signal sind unterschiedliche Surround-Modi verfügbar.

Wenn einer der Surround-Modi für eine Signalquelle aktiviert wird, werden die gespeicherten Einstellungen und Veränderungen automatisch abgerufen (siehe Seiten 19 bis 25).

■ Auto-Surround-Funktion

Dieser Receiver bietet eine Auto-Surround-Funktion für die Wiedergabe im Surround-Modus. Wählen Sie einfach die Signalquelle aus (diese Signalquelle muss an einen digitalen Eingang angeschlossen sein).

Die Wiedergabe im Auto-Surround-Modus ist in folgenden Fällen möglich...

• Wenn eine Mehrkanal-Signalquelle erkannt wird, wird der angemessene Surround-Modus aktiviert.
• Wenn ein Dolby Digital 2-Kanal mit Surround-Signalen erkannt wird, wird „PLII MOVIE“ ausgewählt.
• Wenn ein Dolby Digital 2-Kanal ohne Surround-Signale oder lineare PCM-Signale erkannt wird, wird „SURROUND OFF“ ausgewählt.

Hinweis:

Diese Funktion findet in den folgenden Fällen keine Anwendung:
– Es wird eine analoge Signalquelle wiedergegeben,
- Wenn ein beliebiger DSP-Modus ausgewählt wurde (siehe Seite 29), und
- Beim Verwenden von Kopfhörern—„HEADPHONE“ oder „3D H PHONE“ (siehe Seiten 11 und 27).

■ Manuelles Aktivieren der Surround-Modi

1 W ählen Sie eine Quelle und schalten Sie auf Wiedergabe.

- Achten Sie darauf, dass Sie den analogen oder digitalen Eingangsmodus richtig ausgewählt haben.

2 D r ücken Sie die Taste SURROUND, um den Surround-Modus zu aktivieren.

• Wenn als Surround-Modus „DOLBY DIGITAL,“ „DTS SURROUND,“ oder „DUAL MONO“ ausgewählt wurde, drücken Sie SURROUND, um die Displayanzeige alternativ zwischen „AUTO SURROUND“ und den einzelnen Surround-Modi zu wechseln. (Der Surround-Effekt bleibt unverändert.)
• Für Dolby Digital-Multikanal-Software (mit Ausnahme von Zweikanal- und Dual Mono-Software) werden eingehende Signale automatisch erkannt und „DOLBY DIGITAL“ wird aktiviert.

- Für DTS-Multikanal-Software (mit Ausnahme von Zweikanal- und Dual Mono-Software) werden eingehende Signale automatisch erkannt und „DTS SURROUND“ wird aktiviert.

DIGITAL AUTO L C R 5.WFR LFE LS RS dts DTS SURROUND

Hinweis:

Wenn das Dolby Digital- oder DTS-Mehrkanalsignal nicht mehr empfangen wird, wird „PLII MOVIE“ aktiviert.

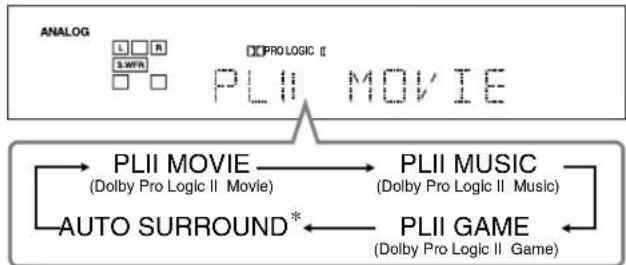

- Für analoge Signalquellen und digitale 2-kanalige Software, können Sie eine der folgenden Surround-Modi auswählen. Mit jedem Druck auf die Taste SURROUND, ändern sich die Surround-Modi wie folgt:

* Abhängig vom Eingangssignal, verändert der Receiver automatisch den Surround-Modus zu „PLII MOVIE“ oder „SURROUND OFF“.
- Für Dual Mono software, sie können den Kanal wählen, den Sie hören möchten. (Siehe Seite 22.)

DUAL MONO DIGITAL AUTO L □ □ DIGITAL DUAL MONO

Sehen Sie die Seite 25, um den Lautsprecher-Ausgangsmodus, den Mittelton sowie den Sound-Effekt von Dolby Pro Logic II Music einzustellen.

Die Surround-Modus aufheben

Drücken Sie die Taste SURROUND/DSP OFF.

DIGITAL AUTO L c R □□ DIGITAL LS RS SURROUND OFF

Bei der Wiedergabe von Dolby Digital Surround EX- oder DTS-ES-Software

Sie können über Virtual Surround Playback die Wiedergabe des Virtual 6,1-Kanal genießen.

Um die Funktion Virtual Surround Back zu aktivieren, siehe Seite 23.

DIGITAL AUTO L C R S.WFR LPE 12 RS SB VIRTUAL SB VRTL SB ON

Verwenden der DSP-Modi

Dieses Gerät kann eine Vielzahl von DSP-Modi automatisch aktivieren. Die gespeicherten Grundeinstellungen und Anpassungen (siehe Seiten 19 bis 25) werden automatisch angewandt.

Erzeugen eines Klangfeldes

Der Sound, den man in einer Konzerthalle hört, besteht, usw aus direktem Sound und indirektem Sound—frühe Reflexionen und Reflexionen von hinten. Direkter Sound erreicht den Zuhörer ohne Reflexion. Indirekter Sound wird dagegen durch die Entfernung zur Decke oder den Wänden verzögert. Diese direkten und indirekten Töne sind das wichtigste Element des akustischen Surround-Effekts. Die DSP-Betriebsarten können diese wichtigen Elemente erstellen und Ihnen das Gefühl vermitteln, „mittendrin“ zu sein.

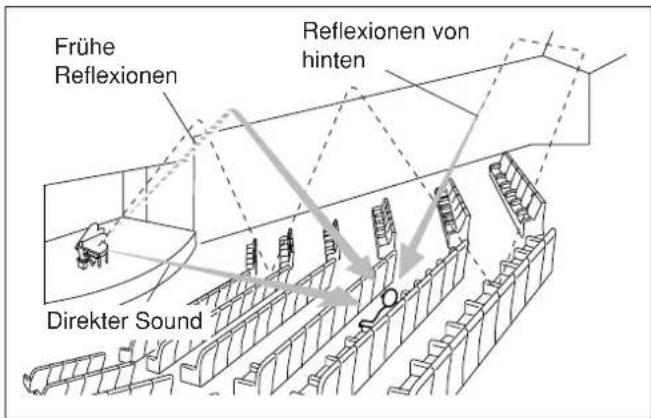

Frühe Reflexionen Reflexionen von hinten Direkter Sound

Einführung zu den DSP-Modi

Es gibt folgende DSP-Modi—

• DAP (Digital Acoustic Processor)-Modi—HALL 1, HALL 2, LIVE CLUB, DANCE CLUB, PAVILION, THEATER 1, THEATER 2
• ALL CH STEREO
• MONO FILM—Wird für alle Typen von Zweikanalsignalen verwendet (einschließlich Dual Mono-Signal)

3D Kopfhörer-Modus—3D H PHONE

Wenn Sie DSP aktivieren wenn die Frontlautsprecher deaktiviert sind, wird der 3D Kopfhörer-Modus unabhängig vom Typ der wiedergegebenen Software aktiviert. „3D H PHONE“ wird auf dem Display angezeigt und die DSP- und H.PHONE-Anzeigeleuchten leuchten auf.

Wenn Sie eine der DSP-Modi aktivieren möchten, drücken Sie die Taste DSP, wobei sich die DSP-Modi jeweils wie folgt ändert: Die Anzeige DSP schaltet sich im Display ebenfalls ein.

→HALL 1 →	HALL 2 →	LIVE CLUB
→DANCE CLUB →	PAVILION →	ALL CH STEREO
→THEATER 1 →	THEATER 2 →	MONO FILM
→(Zurück zum Anfang)
: Für Audiosignalquellen
: Für Videosignalquellen

DAP (Digital Acoustic Processor)-Modi

Sie können unter den folgenden DAP-Modi wählen, um bei der Musikwiedergabe ein räumlicheres Klangbild zu erzielen.

HALL 1: Bei dieser Einstellung wird das Klangfeld einer großen rechteckigen Konzerthalle reproduziert, wie sie vor allem für klassische Konzerte verwendet wird. (Entspricht einer Halle mit ca. 2000 Sitzplätzen.)
HALL 2: Bei dieser Einstellung wird das Klangfeld einer großen Konzerthalle, in der Art eines Hörsaals reproduziert, wie sie vor allem für klassische Konzerte verwendet wird. (Entspricht einer Halle mit ca. 2000 Sitzplätzen.)
LIVE CLUB:	Bei dieser Einstellung wird das Gefühl vermittelt, sich in einem Musikclub mit niedriger Decke zu befinden.
DANCE CLUB:	Bei dieser Einstellung wird das räumliche Gefühl eines Tanzclubs vermittelt.
PAVILION:	Diese Einstellung vermittelt den räumlichen Eindruck eine Pavillon mit hoher Decke.
THEATER 1*:	Bei dieser Einstellung wird der räumliche Eindruck eines großen Kinosaals mit etwa 600 Sitzplätzen vermittelt.
THEATER 2*:	Bei dieser Einstellung wird der räumliche Eindruck eines kleinen Kinosaals mit etwa 300 Sitzplätzen vermittelt.

* Der integrierte Dolby Pro Logic II Decoder wird aktiviert, wenn analoge oder digitale Zweikanalsignalquellen wiedergegeben werden. Die Anzeige PRO LOGIC II leuchtet auf.

Wenn Sie die DAP-Modus verwenden, kommt aus allen angeschlossenen und aktivierten Lautsprechern Ton.

- Wenn die Surround-Lautsprecher in den Lautsprechereinstellungen auf „NONE“ eingestellt sind, wird JVCs eigencs 3D-PHONIC-Format (das entwickelt wurde, um einen Surround-Effekt nur über die Frontlautsprecher zu erzeugen) verwendet. Die 3D-PHONIC-Anzeige leuchtet im Display auf.

All Channel Stereo

Mithilfe dieses Modus kann ein breiteres stereophones Klangfeld erzeugt werden, indem alle angeschlossenen (und aktivierten) Lautsprecher genutzt werden.

- Wenn die Surround-Lautsprecher auf „NONE“ gestellt sind, können Sie „ALL CH STEREO“ nicht auswählen.

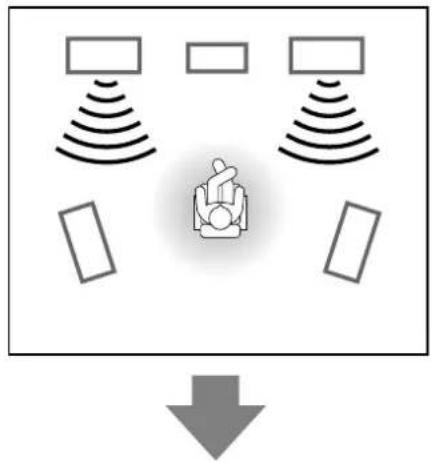

Durch normales Stereo-Format reproduziertes Soundfeld

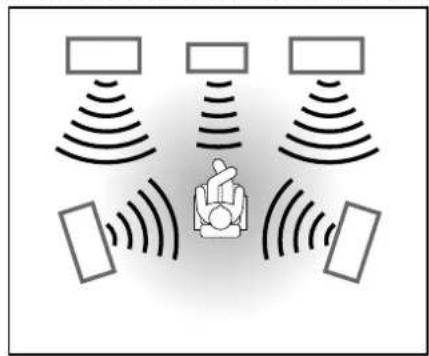

Durch All Channel Stereo reproduziertes Soundfeld

Damit ein größeres akustisches Klangfeld in Ihrem Hörraum bei der Wiedergabe von Video-Software mit monophonem Klang (analoge und digitale Zweikanalsignale) erzeugt wird, steht dieser Modus zur Verfügung.

Der Surround-Effekt wird hinzugefügt und die Schallortung der Schauspieler wird verbessert. Dieser Modus kann nicht für digitale Mehrkanalsignale verwendet werden.

Bei der Verwendung von „MONO FILM“ kommt der Klang aus allen angeschlossenen (und aktivierten) Lautsprechern.

- Wenn die Surround-Lautsprecher in den

Lautsprechereinstellungen auf „NONE“ eingestellt sind, wird JVCs eigencs 3D-PHONIC-Format (das entwickelt wurde, um einen Surround-Effekt nur über die Frontlautsprecher zu erzeugen) verwendet. Die 3D-PHONIC-Anzeige leuchtet im Display auf.

- Wenn eingehende Signale von digitalen Zweikanalsignalen auf einen anderen digitalen Signaltyp wechseln, wird „MONO FILM“ deaktiviert und ein entsprechender Surround-Modus aktiviert.

Aktivieren der DSP-Modi

Wenn für eine Signalquelle die DSP-Modi aktiviert werden, so werden die in den oben genannten Menüs gespeicherten Einstellungen und Anpassungen automatisch abgerufen (siehe Seiten 19 bis 25).

1 W ählen Sie eine Quelle und schalten Sie auf Wiedergabe.

2 D r ücken Sie wiederholt die Taste DSP, bis die gewünschte DSP-Betriebsart im Display angezeigt wird.

- Mit jedem Druck auf die Taste ändert sich die DSP-Modi wie folgt:

Hinweis:

Wenn die Surround-Lautsprecher auf „NONE“ gestellt sind, wird das 3D-PHONIC-Format auf die DSP-Modi (die 3D-PHONIC-Anzeige leuchtet auf) angewendet.

Um den Effektpegel (mit Ausnahme von All Channel Stereo) und den Mittelton einzustellen, siehe Seite 25.

Aufheben der DSP-Modi

Drücken Sie die Taste SURROUND/DSP OFF.

ANALOG L R S.WPR SURROUND OFF

Bedienen von JVC-Audio-/Videokomponenten

Die können JVC-Audio- und -Videokomponenten mit der Fernbedienung dieses Receivers bedienen, da die Steuersignale für JVC-Komponenten in der Fernbedienung gespeichert sind.

WICHTIG:

Zur Bedienung der Audio- und Video-Komponenten von JVC mit der mitgelieferten Fernbedienung:

• Verwenden der Fernbedienung, zielen Sie mit der Fernbedienung direkt auf den Fernbedienungssensor der entsprechenden Komponente, nicht auf den des Receivers.
• Lesen Sie auch die Bedienungsanleitungen, die zum Lieferumfang der einzelnen Komponenten gehören.
• Einige JVC-Videorecorder können zwei Arten von Fernbedienungssignalen erkennen—Code „A“ und „B“. Bevor Sie diese Fernbedienung verwenden, stellen Sie sicher, dass der Fernbedienungscode des angeschlossenen Videorecorders auf „A“ gestellt ist.

Bedienen der Audiokomponenten

Klangsteuerung (Verstärker)

Sie können immer die folgenden Operationen ausführen:

STANDBY/ON ⏻/I AUDIO:

	Schaltet den Receiver ein oder aus.
VOLUME +/-:	Stellen Sie den Lautstärkepegel ein.
MUTING:	Schalten Sie die Tonstummschaltung ein oder aus.
ANALOG/DIGITAL:	Wechselt zwischen analogem und digitalem Eingang.
DIMMER:	Verdunkelt oder erhellt das Display.
SLEEP:	Stellt den Sleep-Timer ein.
SURROUND:	Aktivieren und wählen Sie die Surround-Modi aus.
DSP:	Aktivieren und wählen Sie die DSP-Modi aus.
SURROUND/DSP OFF:	Deaktivieren Sie die Surround- und DSP-Modi.

Nachdem Sie die Taste SOUND gedrückt haben, können Sie über die Zifferntasten folgendes durchführen:

FRONT L und dann LEVEL +/-:	Stellen Sie den Ausgangspegel des linken Frontlautsprechers ein.
FRONT R und dann LEVEL +/-:	Stellen Sie den Ausgangspegel des rechten Frontlautsprechers ein.
CENTER und dann LEVEL +/-:	Stellen Sie den Ausgangspegel des Mittenlautsprechers ein.
SURR L und dann LEVEL +/-:	Stellen Sie den Ausgangspegel des linken Surround-Lautsprechers ein.
SURR R und dann LEVEL +/-:	Stellen Sie den Ausgangspegel des rechten Surround-Lautsprechers ein.
SUBWFR und dann LEVEL +/-:	Stellen Sie den Ausgangspegel des Subwoofers ein.
EFFECT:	Stellen Sie den Effektpegel ein.
TEST:	Schalten Sie den Testton ein oder aus.

Hinweis:

Nachdem Sie den Klang eingestellt haben, drücken Sie auf die entsprechende Taste, um die gewünschte Signalquelle zu wählen, um die Zielsignalquelle mit Hilfe der Zifferntasten zu bedienen. Andernfalls können die Zifferntasten nicht verwendet werden, um die Zielsignalquelle zu betätigen.

Tuner

Sie können immer die folgenden Operationen ausführen:

FM/AM: Es wird zwischen UKW und MW umgeschaltet.

Nachdem Sie die Taste FM/AM gedrückt haben, können Sie den Tuner wie folgt bedienen:

1 – 10, +10:

Eine gespeicherte Kanalnummer wird direkt gewählt.Drücken Sie 5, um Kanal 5 auszuwählen.Drücken Sie +10 und 5, um Kanal 15 auszuwählen.Drücken Sie +10 und dann 10, um Kanal 20 auszuwählen.

PTY SEARCH: Es wird eine Sendung nach PTY-Codes gesucht.

PTY ⊕, ⊖ PTY: Wählt den PTY-Code.

DISPLAY MODE: Die Radiodatensystem-Signale werden gewählt.

TA/NEWS/INFO: Wählt die Datentypen der Funktion Enhanced Other Networks (TA, NEWS, INFO).

FM MODE: Ändert den UKW-Empfangsmodus.

CD-Spieler

Nachdem Sie die Taste CD gedrückt haben, können Sie folgende Operationen am CD-Spieler ausführen:

▶: Die Wiedergabe wird gestartet.

Es wird an den Anfang des aktuellen (oder vorherigen) Titels zurückgesprungen.

▶▶: Es wird an den Anfang des nächsten Titels gesprungen.

■: Die Wiedergabe wird gestoppt.

II: Die Wiedergabe wird auf Pausenbetrieb geschaltet. Drücken Sie ▶, um die Wiedergabe fortzusetzen.

1 – 10, +10:

Eine Titelnummer wird direkt gewählt.Drücken Sie 5, um Titel 5 auszuwählen.Drücken Sie +10 und 5, um Titel 15 auszuwählen.Drücken Sie +10 und dann 10, um Titel 20 auszuwählen.Drücken Sie +10, +10 und dann 10, um Titel 30 auszuwählen.

CD-Spieler-Wechsler

Nachdem Sie die Taste CD-DISC gedrückt haben, können Sie folgende Operationen am CD-Spieler-Wechsler ausführen:

▶:	Die Wiedergabe wird gestartet.
|◀◀:	Es wird an den Anfang des aktuellen (oder vorherigen) Titels zurückgesprungen.
▶▶I:	Es wird an den Anfang des nächsten Titels gesprungen.
■:	Die Wiedergabe wird gestoppt.
II:	Die Wiedergabe wird auf Pausenbetrieb geschaltet. Drücken Sie ▶, um die Wiedergabe fortzusetzen.
1 – 6, 7/P:	Es wird die Nummer eines CD gewählt, die in den CD-Spieler-Wechsler eingelegt worden ist.

Nachdem Sie die Taste CD gedrückt haben, können Sie folgende Operationen am CD-Spieler-Wechsler ausführen:

1 – 10, +10:

Eine Titelnummer wird direkt gewählt.Drücken Sie 5, um Titel 5 auszuwählen.Drücken Sie +10 und 5, um Titel 15 auszuwählen.Drücken Sie +10 und dann 10, um Titel 20 auszuwählen.Drücken Sie +10, +10 und dann 10, um Titel 30 auszuwählen.

Beispiel:

- Auswahl von CD Nr. 4, Track Nr. 12, und Start der Wiedergabe.

1 Drücken Sie die Taste CD-DISC, und danach 4.

2 Drücken Sie die Taste CD, und danach +10, 2.

Wenn Ihr CD-Wechsler 200 Disc aufnehmen kann (außer für XL-MC100 und XL-MC301), können Sie nach dem Drücken von CD die folgenden Funktionen mit den Zifferntasten ausführen.

1 Wählen Sie eine Discnummer aus.
2 Wählen Sie danach eine Titelnummer aus (immer zweistellig eingeben).
3 Drücken Sie ▶, um die Wiedergabe zu starten.

Beispiel:

• Auswählen von Discnummer 3, Titelnummer 2 und Starten der Wiedergabe. Drücken Sie 3, dann 0, 2 und dann ▶.
• Auswählen von Discnummer 10, Titelnummer 5 und Starten der Wiedergabe. Drücken Sie 1, dann 0, 0, 5 und dann ▶.
• Auswählen von Discnummer 105, Titelnummer 12 und Starten der Wiedergabe. Drücken Sie 1, dann 0, 5, 1, 2 und dann ▶.

Hinweis:

Für dieses Verfahren muss jede Taste innerhalb von 4 Sekunden gedrückt werden.

Bedienen der Videokomponenten

Videorecorder

Sie können immer die folgenden Operationen ausführen:

STANDBY/ON ⒺIVCR: Schaltet den Videorecorder ein oder aus.

VCR CH +/-: Ändert den TV-Kanal am Videorecorder.

Nachdem Sie die Taste VCR gedrückt haben, können Sie den Videorecorder wie folgt bedienen:

▶: Die Wiedergabe wird gestartet. REW: Das Videoband wird zurückgespult.

FF: Schnelles Vorspulen einer Cassette.

■: Wiedergabe, Aufnahme oder schnelles Vor- oder Zurückspulen beenden.

II: Unterbrechen Sie die Wiedergabe oder Aufnahme. Drücken Sie ▶, um die Wiedergabe fortzusetzen.

REC PAUSE: Aufnahmepause machen. Um die Aufnahme zu starten, drücken Sie diese Taste und dann ▶.

DVD-Spieler

Sie können immer die folgenden Operationen ausführen:

STANDBY/ON 📋/DVD: Schaltet den DVD-Spieler ein oder aus.

Nach dem Drücken von DVD können Sie die folgenden Vorgänge am DVD-Spieler ausführen:

▶: Die Wiedergabe wird gestartet. ◀◀: Es wird an den Anfang des aktuellen (oder vorherigen) Kapitels zurückgesprungen.

▶▶: Es wird an den Anfang des nächsten Kapitels gesprungen.

■: Die Wiedergabe wird gestoppt.

II: Die Wiedergabe wird auf Pausenbetrieb geschaltet. Drücken Sie ▶, um die Wiedergabe fortzusetzen.

Nach dem Drücken von DVD können diese Tasten für DVD-Menübedienungen verwendet werden.

Hinweis:

Informationen über detaillierte Menüoperationen finden Sie in den Anweisungen, die zum Lieferumfang von DVDs oder des DVD-Spielers gehören.

Fernsehgerät

Sie können immer die folgenden Operationen ausführen:

STANDBY/ON Ⓒ/ITV: Das Fernsehgerät wird ein- oder ausgeschaltet.

TV CH +/-: Die Kanäle werden weitergeschaltet. TV VOLUME +/-: Die Lautstärke wird verändert. TV/VIDEO: Der Eingangsmodus wird eingestellt (entweder TV oder VIDEO).

Nachdem Sie die Taste TV SOUND gedrückt haben, können Sie folgende Operationen am Fernsehgerät ausführen:

1 – 9, 0, 100+ (+10): Die Kanäle werden gewählt. RETURN (10): Es wird zwischen dem zuvor gewählten Kanal und dem aktuellen Kanal umgeschaltet.

Mit dieser Tabelle können Sie allgemeine Betriebsprobleme lösen. Wenn Sie ein Problem nicht beheben können, setzen Sie sich mit dem Kundendienstzentrum von JVC in Verbindung.

PROBLEM	MÖGLICHE URSACHE	LÖSUNG
Das Display schaltet sich nicht ein.	Das Netzkabel ist nicht angeschlossen.	Schließen Sie das Netzkabel an eine Netzsteckdose an.
Es erfolgt keine Wiedergabe über die Lautsprecher.	Die Lautsprecherkabel sind nicht angeschlossen.	Überprüfen Sie die Lautsprecherkabel, und schließen Sie sie ggf. erneut an. (Siehe Seite 5.)
	Die SPEAKERS ON/OFF-Taste ist nicht korrekt eingestellt.	Drücken Sie die Taste SPEAKERS ON/OFF, so dass der Ton aus den Lautsprechern kommt. (Siehe Seite 11.)
	Es wurde eine falsche Wiedergabequelle gewählt.	Wählen Sie die richtige Wiedergabequelle aus.
	Die Stummschaltung ist aktiviert.	Drücken Sie die Taste MUTING, um die Stummschaltung aufzuheben. (Siehe Seite 13.)
	Es wurde ein falscher Eingangsmodus gewählt (analog oder digital).	Wählen Sie den korrekten Eingangsmodus (analog oder digital). (Siehe Seiten 11 und 12.)
Auf dem Display wird „NO SUBWOOFER“ angezeigt.	Die SUBWOOFER OUT ON/OFF-Taste wird gedrückt, während „SUBWOOFER“ auf „SUBWOOFER NO“ eingestellt wird.	Wenn ein Subwoofer angeschlossen ist, stellen Sie „SUBWOOFER YES“ ein, so dass die SUBWOOFER OUT ON/OFF-Taste funktioniert.
Während des UKW-Empfangs ist ein ständiges Zischen oder Brummen zu hören.	Das einfallende Signal ist zu schwach.	Schließen Sie eine UKW-Außenantenne an, oder setzen Sie sich mit Ihrem Fachhändler in Verbindung. (Siche Seite 4.)
	Der Sender ist zu weit entfernt.	Wählen Sie einen anderen Sender aus.
Es gibt Störungen während des UKW/AM (MW)-Empfangs zu hören.	Es wird eine falsche Antenne verwendet.	Fragen Sie bei Ihrem Händler nach, ob Sie die richtige Antenne verwenden.
	Die Antennen sind nicht richtig angeschlossen.	Überprüfen Sie die Anschlüsse. (Siehe Seiten 4 und 5.)
	Es handelt sich um Zündgeräusche von Autos.	Bringen Sie die Antenne an einem Ort an, der vom Autoverkehr weiter entfernt ist.
Im Display blinkt „OVERLOAD“.	Die Lautsprecher werden aufgrund einer hohen Lautstärke überlastet.	1. Drücken Sie die Taste STANDBY/ON ♂/lauf der Frontplatte, um den Receiver auszuschalten.2. Stoppen Sie die Wiedergabequelle.3. Schalten Sie den Receiver erneut ein, und stellen Sie die Lautstärke ein.
	Die Lautsprecher sind wegen eines Kurzschlusses der Lautsprecherklommen überlastet.	Drücken Sie die Taste STANDBY/ON ♂/lauf der Frontplatte, und überprüfen Sie die Lautsprecherverdrahtung.Sollte „OVERLOAD“ immer noch angezeigt werden, zichen Sie das Netzkabel ab, und stecken Sie es erneut in die Netzsteckdose.Wenn die Lautsprecherverdrahtung nicht kurzgeschlossen ist, setzen Sie sich mit Ihrem Händler in Verbindung.
Auf dem Display wird „DSP NG“ angezeigt.	Der eingebaute Mikrocomputer arbeitet nicht ordnungsgemäß.	Drücken Sie die Taste STANDBY/ON ♂/lauf der Frontplatte, um den Empfänger auszuschalten.Ziehen Sie den Netzstecker aus der Steckdose und kontaktieren Sie Ihren Händler.
Die Kontrollleuchte STANDBY leuchtet nach Einschalten des Geräts auf, das Gerät schaltet danach aber wieder ab (in Bereitschaftsmodus).	Der Receiver ist auf Grund hoher Spannung überlastet.	Drücken Sie die Taste STANDBY/ON ♂/lauf der Frontplatte, um den Empfänger auszuschalten.Ziehen Sie den Netzstecker aus der Steckdose und kontaktieren Sie Ihren Händler.
Die Fernbedienung funktioniert nicht.	Zwischen Fernbedienungssensor des Receivers und Fernbedienung befindet sich ein Hindernis.	Beseitigen Sie das Hindernis.
	Die Batterien sind zu schwach.	Tauschen Sie die Batterien aus. (Siehe Seite 4.)
Die Fernbedienung funktioniert nicht ricting.	Es wurde ein falscher Betriebsmodus der Fernbedienung gewählt.	Wählen Sie den richtigen Betriebsmodus der Fernbedienung. (Siehe Seiten 31 und 32.)

Verstärker

Ausgangsleistung

Frontkanäle: 100 W Sinusdauertonleistung pro Kanal an 8 Ω bei 1 kHz, von weniger als 10 % Gesamtkirrgrad.

Mittenkanal: 100 W Sinusdauertonleistung an 8 Ω bei 1 kHz, von weniger als 10 % Gesamtklirrgrad.

Surround Kanäle: 100 W Sinusdauertonleistung pro Kanal an 8 Ω bei 1 kHz, von weniger als 10 % Gesamtklirrgrad.

Audio

Audioicingangsempfindlichkeit/Impedanz (1 kHz) CD, TAPE/CDR, VCR, TV SOUND, DVD, AUX: 220 mV/47 kΩ

Audioeingang (DIGITAL IN)* Koaxial DIGITAL 1 (DVD): 0,5 V(p-p)/75 Ω Optisch DIGITAL 2 (CD): -21 dBm bis -15 dBm (660 nm ±30 nm) *Entsprechend Linear PCM, Dolby Digital und DTS Digital Surround (mit den Sampling-Frequenzen -32 kHz, 44,1 kHz, 48 kHz)

Audioausgangsspannung TAPE/CDR, VCR: 220 mV

Rauschabstand ('66 IHF/DIN) CD, TAPE/CDR, VCR, TV SOUND, DVD: 66 dB/62 dB

Frequenzgang (8 Ω) CD, TAPE/CDR, VCR, TV SOUND, DVD, AUX: 20 Hz bis 20 kHz (±1 dB)

Frequenzgangausgleich (5 Bänder) 63 Hz, 250 Hz, 1 kHz, 4 kHz, 16 kHz: ±8 dB (in 2 dB-Schritten)

Video

Videoingangsemplifindlichkeit/Impedanz FBAS-Video DVD, VCR, AUX: 1 V(p-p)/75 Ω

Videoausgangspegel FBAS-Video VCR, MONITOR OUT: 1 V(p-p)/75 Ω

Synchronisation: Negativ Signal-Rauschabstand: 45 dB

UKW-Tuner (IHF)

Empfangsbereich: 87,50 MHz bis 108,00 MHz Nutzbare Empfindlichkeit Mono: 17,0 dBf (1,9 μV/75 Ω)

Empfindlichkeit bei 50 dB Rauschabstand Mono: 21,3 dBf (3,2 μV/75 Ω) Stereo: 41,3 dBf (31,8 μV/75 Ω)

Kanaltrennung bei OUT (REC): 35 dB bei 1 kHz

MW-Tuner

Empfangsbereich: 522 kHz bis 1 629 kHz

Allgemein

Anschlußkennwerte: AC 230 V\~, 50 Hz Leistungsaufnahme: 140 W (bei operation) 0,8 W (Bereitschaftsmodus)

Abmessungen (B x H x T): 435 mm x 146,5 mm x 369,5 mm Gewicht: 7,0 kg

Konstruktion und technische Daten können ohne vorherige Ankündigung geändert werden.

Indentification des parties ...... 2

Pour commencer .... 4
