BEDIENUNGSANLEITUNG MDG 23 3080 CASO

Original- Bedienungsanleitung Mikrowelle, Dampfgarer und Grill MDG 23

Artikel-Nr. 3080Bedienungsanleitung MDG 23 caso MDG 23 2 Braukmann GmbH Raiffeisenstraße 9 D-59757 Arnsberg Tel.: [phone] / 54 76 6 – 99 Fax: [phone] / 54 76 6 – 77 eMail: [e-mail] Internet: www.caso-germany.de

Dokument-Nr.: 3080 06 10 © 2010 Braukmann GmbHInhaltsverzeichnis caso MDG 23 3

1.2 Informationen zu dieser Anleitung...................................11

2.1 Bestimmungsgemäße Verwendung ................................14

3.2 Lieferumfang und Transportinspektion............................21

3.5.1 Anforderungen an den Aufstellort ...............................23

Aufbau und Funktion.........................................30

Bedienung und Betrieb .....................................34

5.3 Hinweise zum Kochgeschirr............................................36

5.4 Tür Öffnen/Schließen......................................................37

5.5 Einschalten nach Programmwahl....................................37

5.11.1 Tabelle mit Garzeiten „Dampfgaren“...........................47

5.13.1 Betriebsart „Auftauen/Erwärmen"................................57

7.3 Störungsursachen und –behebung .................................65

Entsorgung des Altgerätes ...............................66

11.8 Seelachs auf Kürbisgemüse und Kartoffeln ....................77

CE-Konformitätserklärung ..............................256Allgemeines caso MDG 23 11 1 Bedienungsanleitung

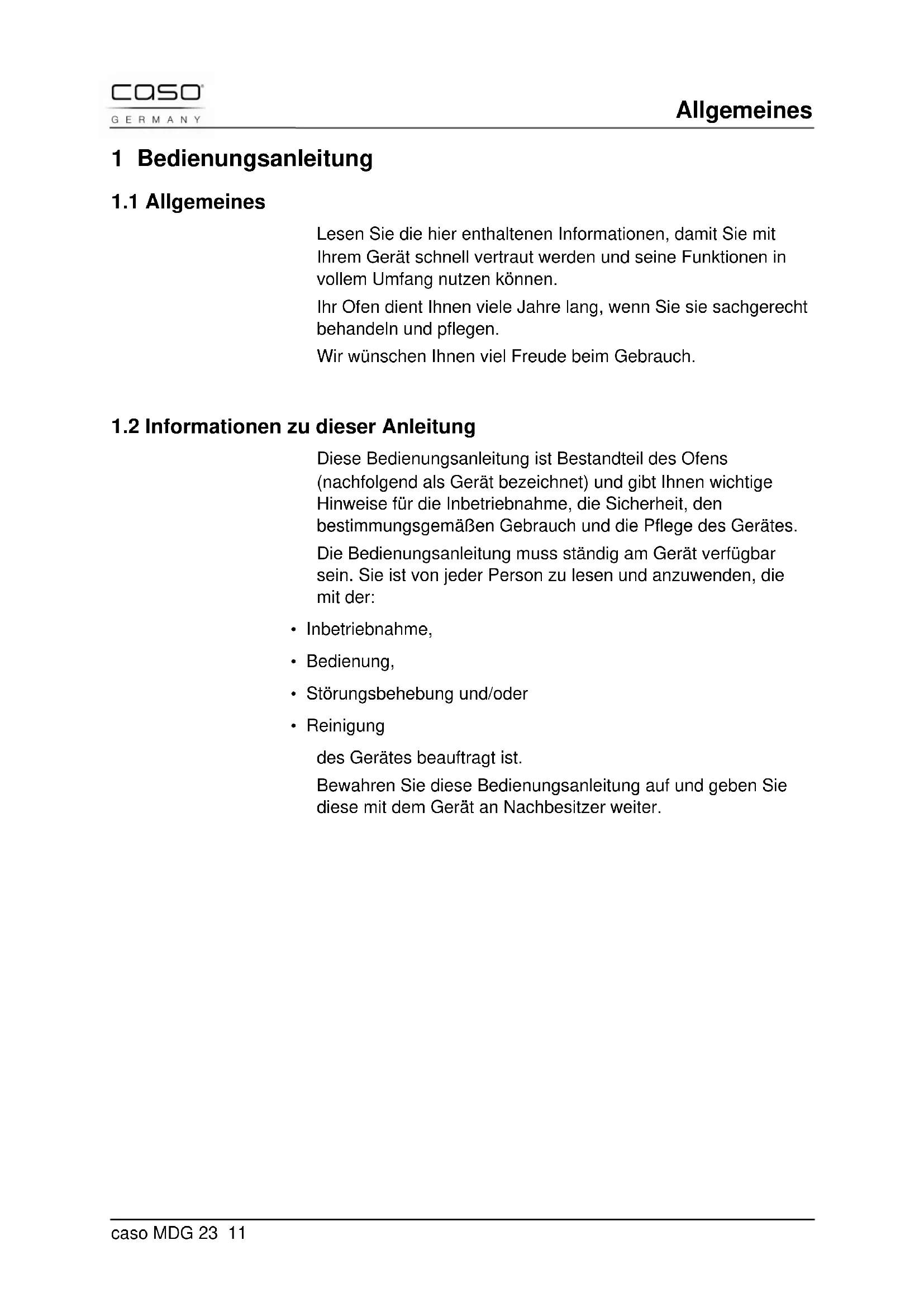

Lesen Sie die hier enthaltenen Informationen, damit Sie mit Ihrem Gerät schnell vertraut werden und seine Funktionen in vollem Umfang nutzen können. Ihr Ofen dient Ihnen viele Jahre lang, wenn Sie sie sachgerecht behandeln und pflegen. Wir wünschen Ihnen viel Freude beim Gebrauch.

1.2 Informationen zu dieser Anleitung

Diese Bedienungsanleitung ist Bestandteil des Ofens (nachfolgend als Gerät bezeichnet) und gibt Ihnen wichtige Hinweise für die Inbetriebnahme, die Sicherheit, den bestimmungsgemäßen Gebrauch und die Pflege des Gerätes. Die Bedienungsanleitung muss ständig am Gerät verfügbar sein. Sie ist von jeder Person zu lesen und anzuwenden, die mit der:

• Reinigung des Gerätes beauftragt ist. Bewahren Sie diese Bedienungsanleitung auf und geben Sie diese mit dem Gerät an Nachbesitzer weiter.Allgemeines caso MDG 23 12

In der vorliegenden Bedienungsanleitung werden folgende Warnhinweise verwendet: Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine drohende gefährliche Situation. Falls die gefährliche Situation nicht vermieden wird, führt dies zum Tod oder zu schweren Verletzungen. ► Die Anweisungen in diesem Warnhinweis befolgen, um die Gefahr des Todes oder schwerer Verletzungen von Personen zu vermeiden.

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine mögliche gefährliche Situation. Falls die gefährliche Situation nicht vermieden wird, kann dies zu schweren Verletzungen führen. ► Die Anweisungen in diesem Warnhinweis befolgen, um Verletzungen von Personen zu vermeiden.

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine mögliche gefährliche Situation. Falls die gefährliche Situation nicht vermieden wird, kann dies zu leichten oder gemäßigten Verletzungen führen. ► Die Anweisungen in diesem Warnhinweis befolgen, um Verletzungen von Personen zu vermeiden.

Ein Hinweis kennzeichnet zusätzliche Informationen, die den Umgang mit dem Gerät erleichtern.Allgemeines caso MDG 23 13

1.4 Haftungsbeschränkung

Alle in dieser Anleitung enthaltenen technischen Informationen, Daten und Hinweise für die Installation, Betrieb und Pflege entsprechen dem letzten Stand bei Drucklegung und erfolgen unter Berücksichtigung unserer bisherigen Erfahrungen und Erkenntnisse nach bestem Wissen. Aus den Angaben, Abbildungen und Beschreibungen in dieser Anleitung können keine Ansprüche hergeleitet werden. Der Hersteller übernimmt keine Haftung für Schäden aufgrund:

• Nichtbeachtung der Anleitung

• Nicht bestimmungsgemäßer Verwendung

• Unsachgemäßer Reparaturen

• Technischer Veränderungen

• Verwendung nicht zugelassener Ersatzteile Übersetzungen werden nach bestem Wissen durchgeführt. Wir übernehmen keine Haftung für Übersetzungsfehler, auch dann nicht, wenn die Übersetzung von uns oder in unserem Auftrag erfolgte. Verbindlich bleibt allein der ursprüngliche deutsche Text.

Diese Dokumentation ist urheberrechtlich geschützt. Alle Rechte, auch die der fotomechanischen Wiedergabe, der Vervielfältigung und der Verbreitung mittels besonderer Verfahren (zum Beispiel Datenverarbeitung, Datenträger und Datennetze), auch teilweise, behält sich die Braukmann GmbH vor. Inhaltliche und technische Änderungen vorbehalten.Sicherheit caso MDG 23 14 2 Sicherheit In diesem Kapitel erhalten Sie wichtige Sicherheitshinweise im Umgang mit dem Gerät. Dieses Gerät entspricht den vorgeschriebenen Sicherheits- bestimmungen. Ein unsachgemäßer Gebrauch kann jedoch zu Personen- und Sachschäden führen.

2.1 Bestimmungsgemäße Verwendung

Dieses Gerät ist nur für den Gebrauch im Haushalt in geschlossenen Räumen zum

• Einkochen von Lebensmitteln und Getränken bestimmt. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungs- gemäß. Gefahr durch nicht bestimmungsgemäße Verwendung! Von dem Gerät können bei nicht bestimmungsgemäßer Verwendung und/oder andersartiger Nutzung Gefahren ausgehen. ► Das Gerät ausschließlich bestimmungsgemäß verwenden. ► Die in dieser Bedienungsanleitung beschriebenen Vorgehensweisen einhalten. Ansprüche jeglicher Art wegen Schäden aus nicht bestimmungsgemäßer Verwendung sind ausgeschlossen. Das Risiko trägt allein der Betreiber.Sicherheit caso MDG 23 15

2.2 Allgemeine Sicherheitshinweise

Beachten Sie für einen sicheren Umgang mit dem Gerät die folgenden allgemeinen Sicherheitshinweise: ► Kontrollieren Sie das Gerät vor der Verwendung auf äußere sichtbare Schäden. Nehmen Sie ein beschädigtes Gerät nicht in Betrieb. ► Bei Beschädigung der Anschlussleitung muss eine neue Anschlussleitung durch eine autorisierte Fachkraft installiert werden. ► Personen, die aufgrund ihrer körperlichen, geistigen oder motorischen Fähigkeiten nicht in der Lage sind das Gerät sicher zu bedienen, dürfen das Gerät nur unter Aufsicht oder Anweisung durch eine verantwortliche Person benutzen. ► Gestatten Sie Kindern die Benutzung des Gerätes nur unter Aufsicht. ► Das Gerät während des Betriebes nicht unbeaufsichtigt lassen. ► Betreiben Sie den Ofen nicht, wenn er leer ist. Das Gerät kann beschädigt werden. ► Das Gerät ist nicht zum Trocknen, Erwärmen oder Erhitzen von lebenden Tieren vorgesehen. ► Speisenthermometer sind nicht für den Mikrowellenbetrieb geeignet. ► Verwenden Sie den Garraum nicht zu Aufbewahrungs- zwecken. Lassen Sie keine Papierprodukte, Kochutensilien oder Lebensmittel im Garraum, wenn der Ofen nicht verwendet wird. ► Reparaturen dürfen nur von qualifiziertem Fachpersonal durchgeführt werden, die vom Hersteller geschult sind. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. ► Eine Reparatur des Gerätes während der Garantiezeit darf nur von einem vom Hersteller autorisierten Kundendienst vorgenommen werden, sonst besteht bei nachfolgenden Schäden kein Garantieanspruch mehr. ► Defekte Bauteile dürfen nur gegen Original-Ersatzteile ausgetauscht werden. Nur bei diesen Teilen ist gewährleistet, dass sie die Sicherheitsanforderungen erfüllen werden.Sicherheit caso MDG 23 16

2.3.1 Gefahr durch Mikrowellen

Die Einwirkung von Mikrowellen auf den menschlichen Körper kann zu Verletzungen führen. Beachten Sie die folgenden Sicherheitshinweise um sich oder andere nicht den Mikrowellen auszusetzen: ► Niemals das Gerät mit geöffneter Tür betreiben. Durch einen fehlerhaften oder manipulierten Sicherheitsschalter besteht die Gefahr sich direkt den Mikrowellen auszusetzen. ► Platzieren Sie keine Gegenstände zwischen Ofenfront und Ofentür und vermeiden Sie die Ablagerung von Schmutz oder Reinigungsmittelrückständen an den Dichtflächen des Gerätes. ► Benutzen Sie das Gerät nicht, wenn: – die Gerätetür verbogen ist – die Türscharniere lose sind – sichtbare Löcher oder Risse am Gehäuse, an der Tür oder an den Garraumwänden vorhanden sind. ► Entfernen Sie keine Abdeckungen am Gerät.

2.3.2 Verbrennungsgefahr

Das in diesem Gerät erhitzte Kochgut sowie das verwendete Kochgeschirr sowie die Oberfläche des Gerätes können sehr heiß werden. Oben am Gerät strömt heißer Dampf aus. Der Wassertank erhitzt Wasser während des Dampfgarens. Auch im Inneren des Gerätes und an der Tür kann heißer Dampf nach dem Garen verblieben sein. Beachten Sie die folgenden Sicherheitshinweise um sich oder andere nicht zu Verbrennen oder zu Verbrühen: ► Beim Dampfgaren tritt oben am Gerät heißer Dampf aus! ► Öffnen Sie niemals den Deckel des Wassertanks während des Dampfgarens. ► Während des Dampfgarens ist der Wassertank sehr heiß - Entnehmen Sie ihn nicht! ► Lassen Sie etwas Zeit verstreichen, bevor Sie Wasser in den Wassertank nachfüllen.Sicherheit caso MDG 23 17 ► Auch im Inneren des Gerätes und an der Tür kann heißer Dampf verblieben sein, öffnen Sie die Tür langsam, um Verspritzen von Wassertropfen zu vermeiden. ► Beim Grillen mit und ohne Mikrowellenbetrieb werden der Garraum, der Grillheizkörper und die Gerätetür heiß! ► Ziehen Sie Topfhandschuhe an beim Einschieben oder Herausnehmen von Bräunungs- und Überbackungsgut sowie beim Hantieren im Garraum, wenn der Grill eingeschaltet ist bzw. kurz vorher eingeschaltet war.

Verwenden Sie den Ofen nicht zum Frittieren. Heißes Öl kann Ofenteile und Kochgeschirr beschädigen und Verbrennungen verursachen. ► Beachten Sie, dass im Gerät im Mikrowellenbetrieb hauptsächlich die Speisen und Flüssigkeiten in einem Behältnis erhitzt werden und nicht das Behältnis selbst. Obwohl der Deckel eines Behältnisses nicht heiß ist, wenn Sie es aus dem Gerät nehmen, entsteht beim Abnehmen des Deckels die gleiche Menge an Dampf und Spritzern wie beim konventionellen Garvorgang. ► Prüfen Sie immer die Temperatur des Garguts, besonders, wenn Sie Lebensmittel oder Flüssigkeiten für Babys erhitzen. Es ist empfehlenswert niemals Lebensmittel oder Flüssigkeiten zu sich zu nehmen, die direkt aus dem Gerät kommen. Warten Sie einige Minuten ab und rühren Sie die Lebensmittel oder die Flüssigkeit um, bis sich die Hitze gleichmäßig verteilt hat. ► Bei bestimmten Lebensmitteln besteht Verbrennungsgefahr durch Siedeverzug. Warten Sie bei Lebensmitteln die aus einer Mischung von Fett und Wasser bestehen, z. B. Brühe, etwa 30 bis 60 Sekunden ab, bevor Sie die Lebensmittel aus dem Gerät nehmen. Die Mischung kann sich so absetzen. Sie verhindern so ein plötzliches Sieden, wenn ein Löffel in das Lebensmittel oder die Flüssigkeit gestellt wird oder ein Brühwürfel hinzugefügt wird. Um Siedeverzug zu verhindern können Sie auch einen Löffel aus Metall vor dem Garen in das Gefäß stellen. Achten Sie dabei darauf, dass der Löffel an keiner Stelle die Wände des Gerätes oder den Grill berührt, da dies zu Schäden am Gerät führen kann.Sicherheit caso MDG 23 18

Bei nicht sachgemäßer Verwendung des Gerätes besteht Brandgefahr durch Entzündung des Inhaltes. Beachten Sie die folgenden Sicherheitshinweise um Brandgefahr zu vermeiden: ► Beachten Sie, dass die Zeiten beim Garen, Erhitzen, Auftauen mit dem Gerät oft erheblich kürzer sind als auf der Kochstelle oder im Backofen. Zu lange Einschaltzeiten führen zum Austrocknen und eventuell zur Selbstentzündung des Lebensmittels. Es besteht Brandgefahr! Brandgefahr besteht auch bei zu langem Trocknen von Brot, Brötchen, Blumen, Kräutern. ► Mit Körnern, Kirschkernen oder Gel gefüllte Kissen und ähnliche Dinge nicht im Gerät erwärmen. Diese Dinge können sich entzünden, auch wenn sie nach der Erwärmung aus dem Gerät genommen werden. ► Erhitzen Sie keinen Alkohol im unverdünnten Zustand. ► Lassen Sie das Gerät nicht unbeaufsichtigt, wenn Sie Lebensmittel in Einwegbehältern aus Kunststoff, Papier oder anderen brennbaren Werkstoffen erhitzen oder garen. Einweg-Behälter aus Kunststoff müssen die unter "Hinweise zum Kochgeschirr" aufgeführten Eigenschaften aufweisen. ► Schalten Sie das Gerät aus bzw. ziehen Sie den Stromstecker ab und halten Sie die Tür geschlossen, wenn Sie Rauch feststellen, um die Flammen zu ersticken. ► Verwenden Sie das Gerät niemals zum Aufbewahren oder Trocknen von entflammbaren Materialien.Sicherheit caso MDG 23 19

2.3.4 Explosionsgefahr

Bei nicht sachgemäßer Verwendung des Gerätes besteht Explosionsgefahr durch entstehenden Überdruck. Beachten Sie die folgenden Sicherheitshinweise um die Explosionsgefahr zu vermeiden: ► Erwärmen Sie niemals Speisen oder Flüssigkeiten in verschlossenen Behältern oder Flaschen. ► Entfernen Sie bei Babyflaschen Verschlusskappen und Sauger. ► Verwenden Sie zum Garen kein Geschirr mit hohlen Griffelementen und Deckelknöpfen, in deren Hohlräume Feuchtigkeit gelangen kann, wenn diese Hohlräume nicht ausreichend entlüftet sind. ► Eier in der Schale und ganze hart gekochte Eier nicht im Gerät erhitzen, da sie auch nach dem Ende der Mikrowellenbehandlung noch explodieren können. ► Entfernen Sie verdrillte Drahtverschlüsse von Papier- oder Kunststoffbeuteln damit sich kein Überdruck aufbauen kann.Sicherheit caso MDG 23 20

2.3.5 Gefahr durch elektrischen Strom

Lebensgefahr durch elektrischen Strom! Beim Kontakt mit unter Spannung stehenden Leitungen oder Bauteilen besteht Lebensgefahr! Beachten Sie die folgenden Sicherheitshinweise um eine Gefährdung durch elektrischen Strom zu vermeiden: ► Bei Beschädigung der Anschlussleitung muss eine spezielle Anschlussleitung durch eine vom Hersteller autorisierte Fachkraft installiert werden. ► Betreiben Sie dieses Gerät nicht, wenn sein Stromkabel oder -stecker beschädigt ist, wenn es nicht ordnungsgemäß arbeitet oder wenn es beschädigt oder fallengelassen wurde. Wenn das Stromkabel beschädigt ist, muss es vom Hersteller oder seiner Serviceagentur oder einer ähnlich qualifizierten Person ersetzt werden, um Gefahren zu vermeiden. ► Öffnen Sie auf keinen Fall das Gehäuse des Gerätes. Werden spannungsführende Anschlüsse berührt und der elektrische und mechanische Aufbau verändert, besteht Stromschlaggefahr. Darüber hinaus können Funktionsstörungen am Gerät auftreten.Inbetriebnahme caso MDG 23 21 3 Inbetriebnahme In diesem Kapitel erhalten Sie wichtige Hinweise zur Inbetriebnahme des Gerätes. Beachten Sie die Hinweise um Gefahren und Beschädigungen zu vermeiden.

3.1 Sicherheitshinweise

Bei der Inbetriebnahme des Gerätes können Personen- und Sachschäden auftreten! Beachten Sie die folgenden Sicherheitshinweise um die Gefahren zu vermeiden: ► Verpackungsmaterialien dürfen nicht zum Spielen verwendet werden. Es besteht Erstickungsgefahr. ► Auf Grund des hohen Gewichtes des Gerätes den Transport sowie das Auspacken und Aufstellen mit zwei Personen durchführen.

3.2 Lieferumfang und Transportinspektion

Der Dampfgarer MDG 23 wird standardmäßig mit folgenden Komponenten geliefert:

► Prüfen Sie die Lieferung auf Vollständigkeit und auf sichtbare Schäden. ► Melden Sie eine unvollständige Lieferung oder Schäden infolge mangelhafter Verpackung oder durch Transport sofort dem Spediteur, der Versicherung und dem Lieferanten.Inbetriebnahme caso MDG 23 22

Zum Auspacken des Gerätes gehen Sie wie folgt vor:

• Entnehmen Sie das Gerät aus dem Karton und entfernen Sie das Verpackungsmaterial.

• Öffnen Sie die Tür des Gerätes und entnehmen Sie die innere Schutzfolie der Tür.

• Entnehmen Sie das im Garraum befindliche Zubehör und Entfernen Sie das Verpackungsmaterial.

• Entfernen Sie den roten Sicherheitsklebestreifen am Boden des Garraums.

• Entfernen Sie die blaue Schutzfolie am Gerät.

► Entfernen Sie die blaue Schutzfolie erst kurz bevor das Gerät am Einsatzort aufgestellt wird, um Kratzer und Verschmutzungen zu vermeiden.

3.4 Entsorgung der Verpackung

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recycelbar. Die Rückführung der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Entsorgen Sie nicht mehr benötigte Verpackungsmaterialien an den Sammelstellen für das Verwertungssystem »Grüner Punkt«.

► Heben Sie wenn möglich die Originalverpackung während der Garantiezeit des Gerätes auf, um das Gerät im Garantiefall wieder ordnungsgemäß verpacken zu können.Inbetriebnahme caso MDG 23 23

3.5.1 Anforderungen an den Aufstellort

Für einen sicheren und fehlerfreien Betrieb des Gerätes muss der Aufstellort folgende Voraussetzungen erfüllen:

• Das Gerät muss auf einer festen, flachen, waagerechten und hitzebeständigen Unterlage mit einer ausreichenden Tragkraft für den Ofen und das erwartungsgemäß schwerste im Ofen zubereitete Kochgut aufgestellt werden.

• Wählen Sie den Aufstellort so, dass Kinder nicht an heiße Oberflächen des Gerätes gelangen können.

• Das Gerät ist nicht für den Einbau in einer Wand oder einem Einbauschrank vorgesehen.

• Stellen Sie das Gerät nicht in einer heißen, nassen oder sehr feuchten Umgebung oder in der Nähe von brennbarem Material auf.

• Das Gerät benötigt zum korrekten Betrieb eine ausreichende Luftströmung. Lassen Sie 20 cm Freiraum über dem Ofen, 10 cm an der Rückseite und 5 cm an beiden Seiten.

• Decken Sie keine Öffnungen am Gerät ab und blockieren Sie sie nicht.

• Entfernen Sie die Stellfüße des Gerätes nicht.

• Die Steckdose muss leicht zugänglich sein, so dass das Stromkabel notfalls leicht abgezogen werden kann.

• Der Einbau und die Montage dieses Gerätes an nichtstationären Aufstellungsorten (z. B. Schiffen) dürfen nur von Fachbetrieben/Fachleuten durchgeführt werden, wenn sie die Voraussetzungen für den sicherheitsgerechten Gebrauch dieses Gerätes sicherstellen.Inbetriebnahme caso MDG 23 24

3.5.2 Vermeidung von Funkstörungen

Durch das Gerät können Störungen bei Radios, Fernsehern oder ähnlichen Geräten auftreten. Durch folgende Maßnahmen können Störungen beseitigt oder reduziert werden:

• Reinigen Sie die Tür und die Dichtungsoberflächen des Gerätes.

• Stellen Sie das Radio, den Fernseher etc. soweit wie möglich vom Gerät entfernt auf.

• Schließen Sie das Gerät an einer anderen Steckdose an, so dass für das Gerät und den gestörten Empfänger unterschiedliche Stromkreise verwendet werden.

• Verwenden Sie eine ordnungsgemäß installierte Antenne für den Empfänger, um einen guten Empfang sicherzustellen.Inbetriebnahme caso MDG 23 25

3.6 Montage des Zubehörs

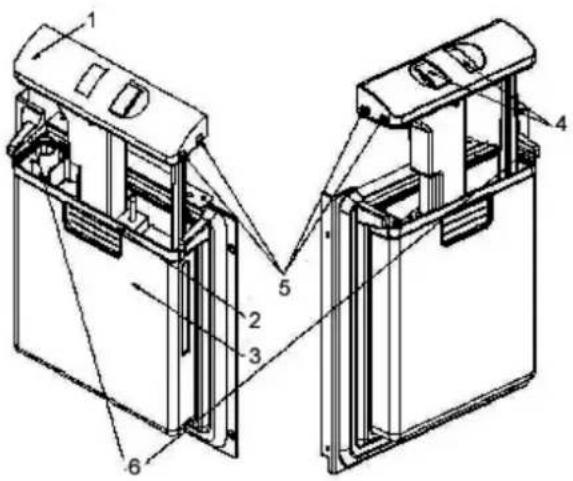

Öffnen und Schließen des Wassertanks siehe nachfolgende Skizze. Bringen Sie den Deckel so am Tank (2) an, dass die beiden Stifte (5) ganz in die Aufnahmen (6) an beiden Seiten des Wassertanks eingeführt sind. Die Dünstfunktion kann ansonsten nicht gestartet werden, da andernfalls Dampf aus der Tanköffnung austreten könnte. Drücken Sie zum Abnehmen des Deckels die beiden Verschlusstasten (4) zu und ziehen Sie den Deckel ab. Zur Entnahme des kompletten Wassertanks hier anfassen (6) und nach oben ziehen.

3. Deckel des Wassertanks

• Öffnen Sie den Deckel des Wassertanks (1) und füllen Sie den Tank mit einer Tasse mit einer angemessenen Menge Wasser, bevor Sie den Deckel wieder schließen (dies ist unbedingt erforderlich, da die Dünstfunktion andernfalls nicht gestartet werden kann).

• Schließen Sie das Stromkabel an der Steckdose an und stellen Sie das zuzubereitende Gericht mittig auf die Grundplatte.Inbetriebnahme caso MDG 23 26

• Wählen Sie die Dünstfunktion und das Gewicht auf dem Bedienfeld und drücken Sie START, oder drücken Sie die Taste DAMPF/MIKRO, um die Garzeit zu wählen, bevor Sie START drücken.

► Der Wasserpegel muss zwischen der Min.- und Max. Markierung liegen. Bei einer zu geringen Wassermenge können Sie den Dünstvorgang entweder nicht starten oder Sie müssen kurze Zeit später Wasser nachfüllen. Bei einer zu großen Wassermenge kann Wasser in den Garraum spritzen. ► Falls der Wasserpegel während des Dampfgarens unter einen bestimmten Füllstand fällt, stoppt das Gerät vorübergehend und gibt ein akkustisches Warnsignal aus. Dabei blinkt das Dünstfunktionssymbol, um darauf hinzuweisen, dass Wasser nachgefüllt werden muss. Dies kann einige Zeit verzögert geschehen, um Verbrennungen durch den heißen Dampf zu vermeiden. Öffnen Sie den Deckel vorsichtig und füllen Sie eine angemessene Wassermenge nach. Schließen Sie den Deckel und warten Sie, bis der Sensor den Wasserpegel erkannt hat. Anschließend können Sie START drücken, um den Vorgang für die verbleibende Garzeit fortzusetzen.Inbetriebnahme caso MDG 23 27

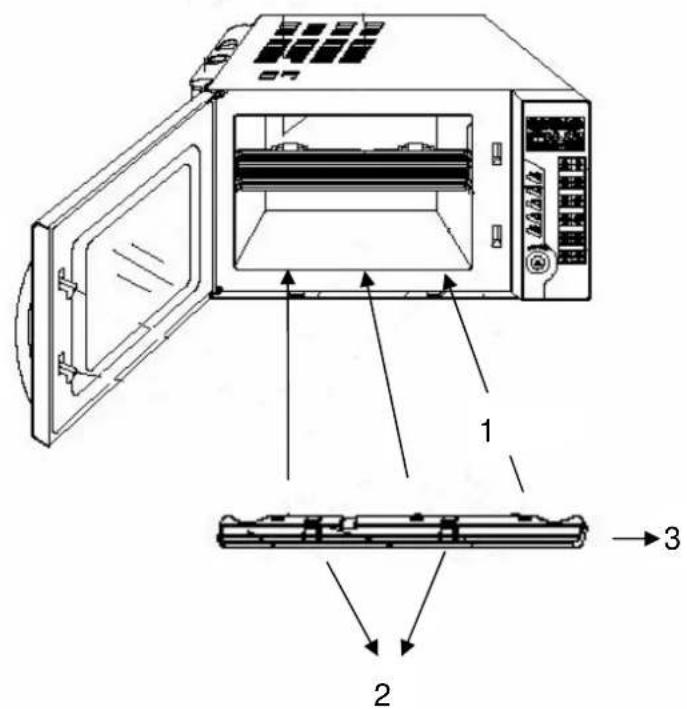

3.6.3 Wasserauffangschiene

Vergewissern Sie sich vor der Verwendung der Dünstfunktion, dass die Wasserauffangschiene am Gerät angebracht ist.

Entleeren Sie die Wasserauffangschiene (3), wenn Sie mit Wasser gefüllt ist. Saugen Sie verbleibendes Wasser mit einem trockenen Tuch auf oder nehmen Sie die Wasserauffang- schiene heraus und entleeren Sie sie. Nehmen Sie die Wasserauffangschiene wie folgt heraus: Öffnen Sie das Ofenfenster vollständig bis zum Anschlag, drücken Sie die beiden Tasten (2), Abbildung unten und ziehen Sie die Schiene langsam heraus. Setzen Sie die Wasserauffangschiene nach dem Herausnehmen und Entleeren rechtzeitig wie folgt wieder ein: Öffnen Sie die Ofentür vollständig bis zum Anschlag, richten Sie die an der Schiene befindlichen Erhebungen (1) auf die 3 rechteckigen Öffnungen an der Unterseite des Gehäuses aus und schieben Sie den Behälter in seine Position.

1Inbetriebnahme caso MDG 23 28

► Wenn der Dünstvorgang länger als 30 Minuten dauert, sollte die Wasserauffangschiene geleert werden, um ein Überlaufen zu vermeiden.

3.6.4 Grillrost und Auffangschale

Den Grillrost bei Bedarf in die Führung einsetzen. Die Auffangschale wird auf den Boden des Gerätes gestellt, um herunter tropfende Flüssigkeiten oder Dampf aufzufangen.

► Der Betrieb des Gerätes ist mit Grillrost und/oder Auffangschale möglich, je nach Garart. ► Beim Dampfgaren die Auffangschale einsetzen, um das heruntertropfende Wasser aufzufangen. Gargut auf den Grillrost geben. ► Den Grillrost beim Grillbetrieb einsetzen und gegebenenfalls zusätzlich die Auffangschale auf den Boden des Gerätes stellen.Inbetriebnahme caso MDG 23 29

3.7 Elektrischer Anschluss

Für einen sicheren und fehlerfreien Betrieb des Gerätes sind beim elektrischen Anschluss folgende Hinweise zu beachten:

• Vergleichen Sie vor dem Anschließen des Gerätes die Anschlussdaten (Spannung und Frequenz) auf dem Typenschild mit denen Ihres Elektronetzes. Diese Daten müssen übereinstimmen, damit keine Schäden am Gerät auftreten. Im Zweifelsfall fragen Sie Ihre Elektro-Fachkraft.

• Die Steckdose muss über einen 16A-Sicherungsschutzschalter abgesichert sein.

• Der Anschluss des Gerätes an das Elektronetz darf maximal über ein 3 Meter langes, abgewickeltes Verlängerungskabel mit einem Querschnitt von 1,5 mm² erfolgen. Die Verwendung von Mehrfachsteckern oder Steckdosenleisten ist wegen der damit verbundenen Brandgefahr verboten.

• Vergewissern Sie sich, dass das Stromkabel unbeschädigt ist und nicht unter dem Ofen oder über heiße oder scharfkantige Flächen verlegt wird.

• Die elektrische Sicherheit des Gerätes ist nur dann gewährleistet, wenn es an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Der Betrieb an einer Steckdose ohne Schutzleiter ist verboten. Lassen Sie im Zweifelsfall die Hausinstallation durch eine Elektro-Fachkraft überprüfen. Der Hersteller kann nicht verantwortlich gemacht werden für Schäden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden.Aufbau und Funktion caso MDG 23 30 4 Aufbau und Funktion In diesem Kapitel erhalten Sie wichtige Hinweise zum Aufbau und Funktion des Gerätes.

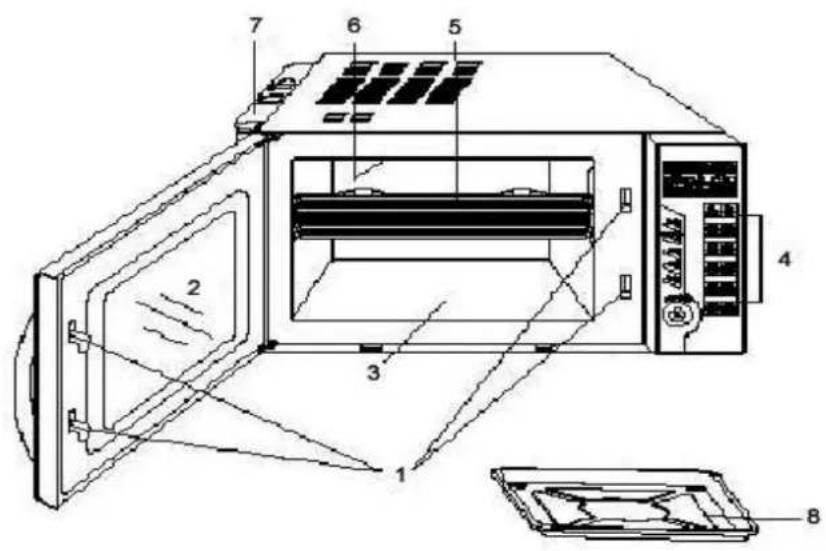

8) AuffangschaleAufbau und Funktion

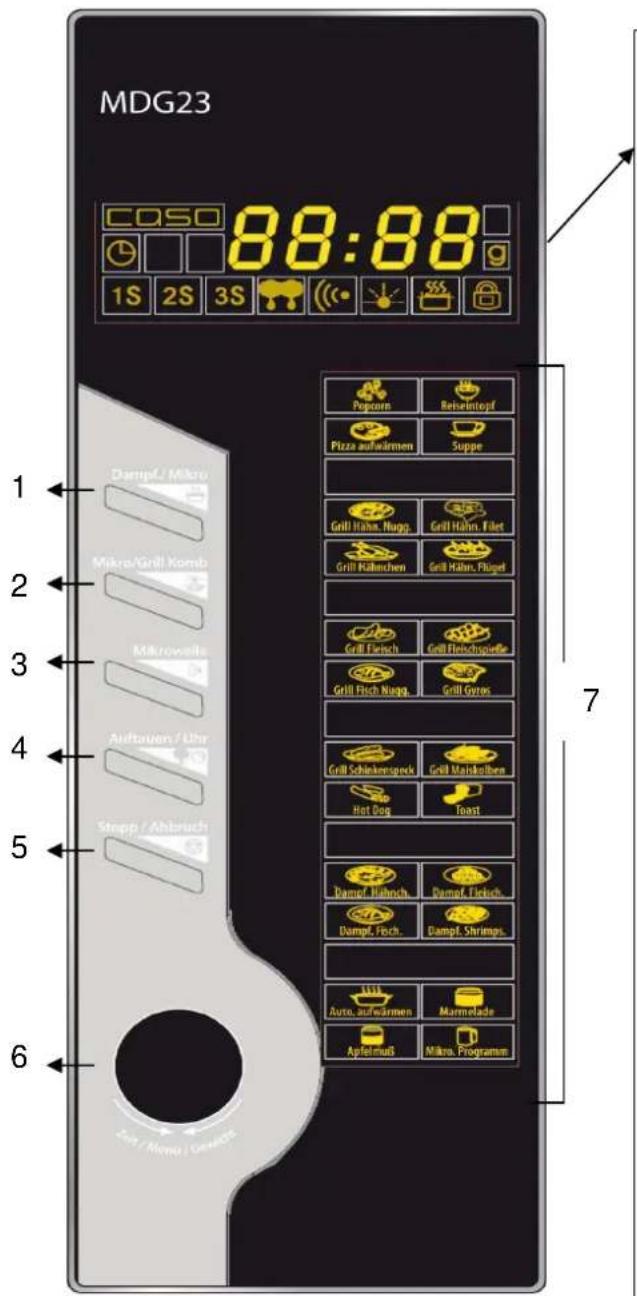

4.2 Bedienelemente und Anzeige

Das Gerät sendet zur akustischen Rückmeldung folgende Signaltöne aus:

• Ein Signalton: Das Gerät hat die Eingabe akzeptiert

• Zwei Signaltöne: Das Gerät hat die Eingabe nicht akzeptiert. Die Eingabe prüfen und erneut versuchen.

• Vier Signaltöne: Das Ende der Kochzeit ist erreicht.

MENÜANZEIGE Zeigt Uhrzeit, Garzeit und Funktionssymbole: Garstufen (1S-3S), Dünstfunktionssymbol (Wassertank nachfüllen!), Mikrowelle, Grill, Dampfgaren, Kindersicherung an. DAMPF/MIKRO (1) Zum Einstellen eines Dampfgarprogramms drücken. MIKROWELLE/GRILL KOMBINATION (2) Zum Mikrowellen- oder Kombinationsgaren drücken. MIKROWELLE (3) Zum Einstellen eines Mikrowellenprogramms drücken AUFTAUEN/UHR (4) Zum Einstellen der Uhr und Auftauzeit drücken. STOPP/ABBRUCH (5) Zum Aufheben einer Einstellung oder zum generellen Zurücksetzen des Ofens vor dem Einstellen eines Garprogramms drücken. Zum zeitweiligen Unterbrechen eines Garprogramms einmal oder zum vollständigen Beenden zweimal drücken. Zum Aktivieren der Kindersicherung gedrückt halten. ZEIT/MENU/GEWICHT (6) Zum Einstellen von Zeit, Menü oder Gewicht drücken. START (6) Zum Starten eines Programms drücken. Zum Einstellen eines Garprogrammes ( 7) drehen Sie den Startknopf gegen den Uhrzeigersinn bis das gewünschte Programm aufleuchtet. 7Aufbau und Funktion caso MDG 23 32

4.4 Sicherheitseinrichtungen

4.4.1 Warnhinweise am Gerät

Gefahr durch heiße Oberfläche! An der hinteren oberen Gehäuseseite befindet sich ein Warnhinweis auf Gefahr durch heiße Oberflächen. Das Gerät kann an der Oberfläche sehr heiß werden. Oben am Gerät strömt heißer Dampf aus. Der Wassertank erhitzt Wasser während des Dampfgarens. Auch im Inneren des Gerätes und an der Tür kann heißer Dampf nach dem Garen verblieben sein. Beachten Sie die folgenden Sicherheitshinweise um sich oder andere nicht zu Verbrennen oder zu Verbrühen: ► Die heiße Oberfläche des Gerätes nicht berühren. Verbrennungsgefahr! ► Stellen oder legen Sie keine Gegenstände auf das Gerät ► Beim Dampfgaren tritt oben am Gerät heißer Dampf aus! ► Öffnen Sie niemals den Deckel des Wassertanks während des Dampfgarens. ► Während des Dampfgarens ist der Wassertank sehr heiß - Entnehmen Sie ihn nicht! ► Lassen Sie etwas Zeit verstreichen, bevor Sie Wasser in den Wassertank nachfüllen. ► Auch im Inneren des Gerätes und an der Tür kann heißer Dampf verblieben sein, öffnen Sie die Tür langsam, um Verspritzen von Wassertropfen zu vermeiden. ► Beim Grillen mit und ohne Mikrowellenbetrieb werden der Garraum, der Grillheizkörper und die Gerätetür heiß! ► Ziehen Sie Topfhandschuhe an beim Einschieben oder Herausnehmen von Bräunungs- und Überbackungsgut sowie beim Hantieren im Garraum, wenn der Grill eingeschaltet ist bzw. kurz vorher eingeschaltet war. ► Verwenden Sie den Ofen nicht zum Frittieren. Heißes Öl kann Ofenteile und Kochgeschirr beschädigen und Verbrennungen verursachen.Aufbau und Funktion caso MDG 23 33

4.4.2 Türverriegelung

In der Türverriegelung des Gerätes ist ein Sicherheitsschalter eingebaut, der den Betrieb des Gerätes bei geöffneter Tür verhindert. Gefahr durch Mikrowellen! Ist diese Sicherheitseinrichtung defekt oder wird diese Sicherheitseinrichtung umgangen, setzen Sie sich und andere direkt der Mikrowellenstrahlung aus. ► Das Gerät nicht betreiben, wenn der Sicherheitsschalter defekt ist. ► Diese Sicherheitseinrichtung nicht außer Kraft setzen.

4.4.3 Kindersicherung

Die Kindersicherung verhindert den unbeaufsichtigten Gebrauch des Gerätes durch Kinder. Aktivieren der Kindersicherung: Drücken Sie die Taste Stopp/Abbruch (5) drei Sekunden lang, bis Sie einen Signalton hören und die Funktionsanzeige aufleuchtet. Im verriegelten Zustand sind alle Tasten deaktiviert. Deaktivieren der Kindersicherung: Drücken Sie die Taste Stopp/Abbruch (5) drei Sekunden lang, bis Sie einen Signalton hören und die Funktionsanzeige erlischt. Im entriegelten Zustand sind alle Tasten wieder aktiviert.

4.4.4 Überhitzungsschutz

Das Gerät ist mit einem Überhitzungsschutz ausgerüstet. Wenn die Temperatur im Garraum 300 °C überschreitet , erscheint in der Anzeige E 01 und ein Summer ertönt. Das Gerät schaltet aus Sicherheitsgründen das laufende Programm ab. Drücken Sie die Taste Stopp/Abbruch (5) um die Störung zu quittieren. Nach der Abkühlphase kann das Gerät wieder eingeschaltet werden.

Das Typenschild mit den Anschluss- und Leistungsdaten befindet sich an der Rückseite des Gerätes.Bedienung und Betrieb caso MDG 23 34 5 Bedienung und Betrieb In diesem Kapitel erhalten Sie wichtige Hinweise zur Bedienung des Gerätes. Beachten Sie die Hinweise um Gefahren und Beschädigungen zu vermeiden. ► Das Gerät während des Betriebes nicht unbeaufsichtigt lassen, um bei Gefahren schnell eingreifen zu können.

5.1 Grundlagen des Mikrowellengarens

• Die zur Garung/Erhitzung des Kochguts erforderliche Leistung und Zeit hängt unter anderem von der Ausgangstemperatur, der Menge, und der Art und Beschaffenheit der Speise ab. Verwenden Sie die kürzeste angegebene Garzeit und verlängern Sie den Garvorgang nach Bedarf.

• Ordnen Sie das Kochgut sorgfältig an. Platzieren Sie die dicksten Bereiche am äußeren Schüsselrand.

• Decken Sie das Kochgut während des Garens ab. Deckel beugen gegen Spritzer vor und tragen zum gleichmäßigen Garen/Erhitzen bei.

• Während der Erhitzung sollten Sie das Kochgut mehrfach wenden, umschichten oder umrühren, um eine gleichmäßige Temperaturverteilung zu erhalten.

• Eventuell vorhandene Keime in den Speisen werden nur bei einer ausreichend hohen Temperatur (> 70 °C) und be i einer ausreichend langen Zeit (> 10 min) abgetötet.

• Lebensmittel mit fester Haut oder Schale, wie Tomaten, Würstchen, Pellkartoffeln, Auberginen, mehrmals anstechen bzw. einkerben, damit entstehender Dampf entweichen kann und die Lebensmittel nicht platzen.

• Eier ohne Schale dürfen Sie mit Mikrowellen nur dann garen, wenn die Haut des Eidotters vorher mehrmals angestochen wird. Das Eidotter kann sonst nach dem Garen mit Hochdruck herausspritzen.

• Schichten Sie Gerichte wie Fleischklöße nach der Hälfte der Garzeit von oben nach unten und von der Mitte zum äußeren Rand hin um.Bedienung und Betrieb caso MDG 23 35

Das Gerät kann in verschiedenen Betriebsarten betrieben werden. Die nachfolgende Auflistung veranschaulicht die möglichen Betriebsarten des Gerätes: Betriebsart „Mikrowelle“ Diese Betriebsart eignet sich zum normalen Erhitzen von Kochgut. Betriebsart „Grill“ Diese Betriebsart eignet sich zum Braten und Überbacken von Kochgut. Betriebsart „Mikrowelle und Grill“ Diese Betriebsart eignet sich zum gleichzeitigen Mikrowellen- garen und Grillen. Kombination 1 Bei dieser Betriebsart arbeitet das Gerät 30 % der Garzeit im Mikrowellenbetrieb und 70 % der Garzeit im Grillbetrieb. Kombination 2 Bei dieser Betriebsart arbeitet das Gerät 55 % der Garzeit im Mikrowellenbetrieb und 45 % der Garzeit im Grillbetrieb. Betriebsart „Dampfgaren“ Bei dieser Betriebsart wird das Wasser im Wassertank erhitzt und heißer Dampf in den Garraum geleitet, um das Kochgut ohne Verlust von Vitaminen und Nährstoffen zu garen. Betriebsart „Mehrstufiges Garen“ Bei dieser Betriebsart können bis zu drei automatische Garabfolgen programmiert werden. Die Reihenfolge und Dauer von Mikrowellengaren, Grill- und Heißluftbetrieb ist einstellbar. Betriebsart „Menü Garen“ Bei dieser Betriebsart kann das Garprogramm aus 24 verschiedenen Menüs ausgewählt werden. Auftauautomatik Diese Betriebsart eignet sich zum Auftauen von gefrorenem Kochgut.Bedienung und Betrieb caso MDG 23 36

5.3 Hinweise zum Kochgeschirr

Das ideale Material für Mikrowellenkochgeschirr ist für Mikrowellen durchlässig und erlaubt der Energie, den Behälter zu durchdringen und das Kochgut aufzuwärmen. Beachten Sie die folgenden Hinweise bei der Auswahl des richtigen Kochgeschirrs: ► Mikrowellen können Metall nicht durchdringen. Utensilien aus Metall und Kochgeschirr mit Metallverzierung sollten deshalb nicht verwendet werden. ► Verwenden Sie beim Mikrowellengaren keine Produkte aus Recycling-Papier, da sie kleine Metallfragmente enthalten können, die in einer Funkenbildung und/oder Feuer resultieren könnten. ► Verwenden Sie rundes oder ovales statt quadratisches oder rechteckiges Kochgeschirr, da das Kochgut in Ecken zum Überhitzen neigt. ► Schmale Streifen Aluminiumfolie können verwendet werden, um empfindliche Bereiche gegen ein übermäßiges Erhitzen zu schützen. Verwenden Sie nicht zuviel Folie und halten Sie einen Abstand von ca. 2,5 cm zwischen Folie und den Garraumwänden ein. ► Verwenden Sie keine Aluminiumfolie bei der Nutzung von Mikrowelle, des Dampfgarers oder der Kombinationen mit Mikrowelle (siehe Tabelle). Die folgende Tabelle dient als Anhaltspunkt zur Auswahl des richtigen Kochgeschirrs: Kochgeschirr Mikro- welle Grill Dampf Kombi- nation Hitzefestes Glasgeschirr

Nicht hitzefestes Glasgeschirr

Mikrowellenfeste Kunststoffbehälter

Aluminiumfolie und -behälter

Bedienung und Betrieb caso MDG 23 37

5.4 Tür Öffnen/Schließen

Tür Öffnen Ziehen Sie mit einem sanften Ruck am Türgriff, um die Tür des Gerätes zu Öffnen. Sollte das Gerät eingeschaltet sein, wird das aktuelle Garprogramm unterbrochen. ► Lassen Sie die Tür einen Moment geöffnet bevor Sie in den Garraum greifen, um die angestaute Hitze und Dampf entweichen zu lassen. Tür Schließen Schließen Sie die Tür am Türgriff bis die Türverriegelung hörbar einrastet. Sollte ein laufendes Garprogramm durch Öffnen der Tür unterbrochen worden sein, wird das aktuelle Garprogramm nach Drücken der Taste Start (6) fortgesetzt.

5.5 Einschalten nach Programmwahl

Drücken Sie nach erfolgter Programmwahl den Drehregler am Gerät (Taste Start (6)), um das eingestellte Garprogramm zu starten.Bedienung und Betrieb caso MDG 23 38

Um ein laufendes Garprogramm zu unterbrechen können Sie wie folgt vorgehen:

• Drücken Sie die Taste Stopp/Abbruch (5) einmal. Das laufende Garprogramm wird angehalten.

• Öffnen Sie die Tür des Gerätes. Das laufende Garprogramm wird angehalten. ► Um das unterbrochene Garprogramm fortzusetzen, drücken Sie nach dem Schließen der Tür die Taste Start (6).

• Um das unterbrochene Programm zu beenden, drücken Sie die Taste Stopp/Abbruch (5) ein zweites Mal.

Vor Beginn eines anderen Garvorganges müssen Sie die Anzeige löschen und das System zurückstellen, indem Sie die Taste Stopp/Abbruch (5) drücken.Bedienung und Betrieb caso MDG 23 39

5.7 Einstellen der Uhr

Um die Uhr des Gerätes einzustellen, gehen Sie wie folgt vor: Einstellmodus aktivieren Halten Sie die Taste Auftauen/Uhr (4) 3 Sekunden lang gedrückt. Drücken Sie die Taste nochmals, um den Ofen vom 24- auf das 12-Stunden-System umzuschalten. Stunden einstellen Halten Sie die Taste Auftauen/Uhr (4) 3 Sekunden lang gedrückt. Die Uhrzeitanzeige beginnt zu blinken.

Drehen Sie den Drehregler Zeit/Menü/Gewicht (6), bis die korrekte Stunde angezeigt wird.

Drücken Sie die Taste Auftauen/Uhr (4) um die eingestellte Stunde zu speichern. Minuten einstellen Drehen Sie den Drehregler Zeit/Menü/Gewicht (6), bis die korrekten Minuten angezeigt werden.

Drücken Sie die Taste Auftauen/Uhr (4) um die eingestellten Minuten zu speichern.Bedienung und Betrieb caso MDG 23 40

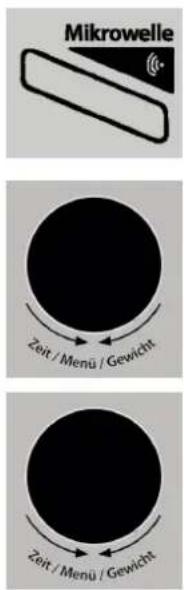

5.8 Betriebsart "Mikrowelle"

Beim Mikrowellengaren können Sie die Leistungsstufe und die Garzeit anpassen. Einstellen der Leistungsstufe Wählen Sie die gewünschte Leistungsstufe, indem Sie die Taste Mikrowelle (3) entsprechend oft drücken (siehe Tabelle unten). Einstellen der Garzeit Stellen Sie die Garzeit ein, indem Sie den Drehregler Zeit/Menü/Gewicht (6), drehen. Garprogramm starten Drücken Sie nach erfolgter Programmwahl den Drehregler am Gerät (Taste Start (6)), um das eingestellte Garprogramm zu starten. Ende des Garprogramms Wenn das Ende der Garzeit erreicht ist, erscheint in der Anzeige END. Tastendrücke Watt Leistung 1 900 100 % Schnelles Erhitzen 2 720 80 % Garen 3 540 60 % Köcheln 4 360 40 % Schmelzen von Käse, o.ä. 5 180 20 % Auftauen 6 0 0 % Nur TimerfunktionBedienung und Betrieb caso MDG 23 41

5.9.1 Mikrowellengartabelle

Lebensmittel/Speise Menge Leistung Watt Zeit ca. Min. Gemüse (frisch) klein schneiden und mit 2 - 3 EL Flüssigkeit garen Zwischendurch umrühren - sollte beim Erwärmen abgedeckt werden 5 min. nachgaren lassen, erst vor dem Servieren würzen Aubergine 500 g 640 8 Blumenkohl 500 g 640 8 Brokkoli 500 g 640 7 Chicoree 500 g 640 7 Erbsen 500 g 640 7 Fenchel 500 g 640 8 Grüne Bohnen 500 g 640 14 Kartoffeln 500 g 640 10 Kohlrabi 500 g 640 8 Lauch 500 g 640 7 Maiskolben 500 g 640 7 Möhren 500 g 640 8 Paprika 500 g 640 7 Rosenkohl 500 g 640 8 Spargel 500 g 640 7 Tomaten 500 g 640 7 Zucchini 500 g 640 10 Gemüse (tiefgefroren) auftauen und garen mit 1 - 2 EL Flüssigkeit garen Zwischendurch umrühren sollte beim Erwärmen abgedeckt werden erst vor dem Servieren würzen Blattspinat 300 g 640 11 Blumenkohl 200 g 640 8 Brechbohnen 200 g 640 8 Brokkoli 300 g 640 8 Erbsen 300 g 640 8Bedienung und Betrieb caso MDG 23 42 Kohlrabi 300 g 640 13 Lauch 200 g 640 10 Mais 200 g 640 5 Möhren 200 g 640 5 Rosenkohl 300 g 640 8 Rotkohl 450 g 640 15 Spinat 450 g 640 12 Fisch nach der Hälfte der Garzeit wenden sollte beim Erwärmen abgedeckt werden 5 min. nachgaren lassen Fischfilet 300 g 640 7 Suppen/Eintöpfe (bereits gegart) zwischendurch umrühren sollte beim Erwärmen abgedeckt werden 5 min. nachgaren lassen Eintopf 500 g 640 15 Suppe mit Einlage 300 g 640 8 Cremesupppe 500 g 640 12Bedienung und Betrieb caso MDG 23 43

5.9 Betriebsart "Grill"

Die Betriebsart „Grill“ eignet sich insbesondere für dünne Fleischscheiben, Steaks, Koteletts, Kebabs, Würste und Hühnerteile. Das System wählt in dieser Betriebsart die höchste Leistungs- stufe für den Grill. Wahl des Garprogramms Wählen Sie das Garprogramm „Grill“, indem Sie die Taste Mikro/Grill/Kombination (2) einmal drücken. Einstellen der Garzeit Stellen Sie die Garzeit ein, indem Sie den Drehregler Zeit/Menü/Gewicht (6) drehen. Garprogramm starten Drücken Sie nach erfolgter Programmwahl den Drehregler am Gerät (Taste Start (6)), um das eingestellte Garprogramm zu starten. Ende des Garprogramms Wenn das Ende der Garzeit erreicht ist, erscheint in der Anzeige END.Bedienung und Betrieb caso MDG 23 44

5.10 Betriebsart "Mikrowelle und Grill"

Diese Funktion erlaubt Ihnen das kombinierte Mikrowellengaren und Grillen mit zwei unterschiedlichen Einstellungen. Das System wählt in dieser Betriebsart die höchste Leistungs- stufe für den Grill.

5.10.1 "Kombination 1"

Bei dieser Betriebsart arbeitet das Gerät 30 % der Garzeit im Mikrowellenbetrieb und 70 % der Garzeit im Grillbetrieb. Wahl des Garprogramms Wählen Sie das Garprogramm „Kombination 1“, indem Sie die Taste Mikro/Grill/Kombination (2) zweimal drücken. Einstellen der Garzeit Stellen Sie die Garzeit ein, indem Sie den Drehregler Zeit/Menü/Gewicht (6) drehen. Garprogramm starten Drücken Sie nach erfolgter Programmwahl den Drehregler am Gerät (Taste Start (6)), um das eingestellte Garprogramm zu starten. Ende des Garprogramms Wenn das Ende der Garzeit erreicht ist, erscheint in der Anzeige END. Lebensmittel/Speise Menge Zeit ca. Min.

Toast mit Käse überbacken 2 - 3 3Bedienung und Betrieb caso MDG 23 45

5.10.2 "Kombination 2"

Bei dieser Betriebsart arbeitet das Gerät 55 % der Garzeit im Mikrowellenbetrieb und 45 % der Garzeit im Grillbetrieb. Wahl des Garprogramms Wählen Sie das Garprogramm „Kombination 2“, indem Sie die Taste Mikro/Grill/Kombination (2) dreimal drücken. Die restliche Bedienung ist identisch zur oben beschriebenen Betriebsart „Kombination 1“ Lebensmittel/Speise Menge Zeit ca. Min. Fleisch

• nach der Hälfte der Garzeit wenden

• sollte beim Erwärmen nicht abgedeckt werden

• 5 min. nachgaren lassen Rind-, Schwein oder Kalbfleisch am Stück 500 g 10 Kassler 500 g 12 Hackbraten 500 g 15 Bockwürstchen 200 g 3 Geflügel

• nach der Hälfte der Garzeit wenden

• sollte beim Erwärmen nicht abgedeckt werden

• 5 min. nachgaren lassen Suppenhuhn 1.000 g 15 Hähnchenteile 250 g 5 Fisch

• nach der Hälfte der Garzeit wenden

• sollte beim Erwärmen nicht abgedeckt werden

• 5 min. nachgaren lassen Forelle blau 300 g 5 Fischfilet 300 g 3Bedienung und Betrieb caso MDG 23 46

5.11 Betriebsart „Dampfgaren“

Bei dieser Betriebsart wird Ihr Gargut schonend gegart. Legen Sie die Auffangschale auf den Boden des Gerätes um Wasser oder andere Flüssigkeiten zu sammeln. Den Gitterrost schieben Sie auf mittlerer Höhe in den Garraum ein. Hierauf legen Sie Ihr Gargut, damit es ganz vom dampf umschlossen wird. Nähere Informationen entnehmen Sie der Tabelle auf der nächsten Seite. Auswahl der Dampfgarfunktion Drücken Sie die Taste Dampf/Mikro (1) einmal um das Dampfgarprogramm auszuwählen. Einstellen der Garzeit Stellen Sie die Garzeit ein, indem Sie den Drehregler Zeit/Menü/Gewicht (6) drehen. Garprogramm starten Drücken Sie den Drehregler am Gerät (Taste Start (6)), um das eingestellte Garprogramm zu starten. Ende des Garprogramms Wenn das Ende der Garzeit erreicht ist, erscheint in der Anzeige END.

► Füllen Sie vor jedem Dünstvorgang frisches Wasser in den Tank und entleeren Sie Tank und Wasserschiene nach dem Ende jedes Garvorganges. ► Kontrollieren Sie vor jedem Betrieb den Schwimmer . Er muss sich leichtgängig bewegen. ► Es ist streng verboten, den Wassertank während des Dünstens zu entnehmen oder den Deckel zu öffnen. ACHTUNG: Um Verbrühungen zu vermeiden, lassen Sie das Wasser vor der Entnahme vollständig abkühlen! ► Falls der Wasserpegel während des Dünstens unter einen bestimmten Füllstand fällt, stoppt das Gerät vorübergehend und gibt akustische Warnsignale aus. Dabei blinkt das Dünstfunktionssymbol, um darauf hinzuweisen, dass Wasser nachgefüllt werden muss. Dies kann einige ZeitBedienung und Betrieb caso MDG 23 47 verzögert geschehen, um Verbrennungen durch den heißen Dampf zu vermeiden. Öffnen Sie den Deckel vorsichtig und füllen Sie eine angemessene Wassermenge nach. Schließen Sie den Deckel und warten Sie, bis der Sensor den Wasserpegel erkannt hat. Anschließend können Sie START (6) drücken, um den Vorgang für die verbleibende Garzeit fortzusetzen.

Während des Dünstens kann aus den Öffnungen oben am Ofen Dampf austreten. Wenn der Kochvorgang beendet ist, kann im Garraum eine geringe Menge Dampf verbleiben und unten an der Tür können sich Wassertropfen ansammeln. Öffnen Sie die Tür langsam, um das Verspritzen der Wassertropfen zu vermeiden. ► Wenn der Dünstvorgang länger als 30 Minuten dauert, sollte die Wasserauffangschiene geleert werden, um ein Überlaufen zu vermeiden. ► Der Tank enthält ein Heizelement und wird im Betrieb sehr heiß. Entnehmen Sie ihn nicht, um Wasser nachzufüllen. Entnehmen Sie ihn zum Reinigen erst nachdem er abgekühlt ist. ► Kontrollieren und reinigen Sie regelmäßig den Schwimmer. Er darf aber nicht verdreht werden.

5.11.1 Tabelle mit Garzeiten „Dampfgaren“

Reis Reis Reismenge Wassermenge Zeit ca. Min. Messen Sie Reis und Wasser genau ab Reis sollte beim Erwärmen abgedeckt werden Rühren Sie den Reis nach Ende der Garzeit um Nach dem Dünsten kann der Reis mit Salz, Pfeffer oder Butter gewürzt werden Schnellkochreis 1 Tasse 1 3/4 Tassen 18 Instantreis 1 Tasse 1 1/2 Tassen 12 Weißer 1 Tasse 1 1/2 Tassen 45 Langkorn 1 Tasse 1 2/3 Tassen 50Bedienung und Betrieb caso MDG 23 48 Gemüse und Obst Gemüse-/Obstart Gewicht oder Stückzahl Ungefähre Zeit (Minuten) Artischocken, ganz 4 ganze Stücke 30 Spargel, Spitzen 500 g 12 Bohnen - Grün/Wachs 250 g 12 - geschnitten oder ganz 500 g 20 -dicke Bohnen 500 g, enthülst 12 Rote Beete 500 g, geschnitten 25 Broccoli, Spitzen 500 g 20 Rosenkohl 500 g 25 Weißkohl 500 g, geschnitten 15 Sellerie 250 g, in Scheiben 15 Karotten 500 g, in Scheiben 20 Blumenkohl, ganz 500 g 20 Mais am Kolben 3-5 Kolben 15 Aubergine 500 g 15 Champignons, ganz 500 g 10 Zwiebeln 250 g, in dünnen Scheiben

Paprika, ganz bis zu 4 mittelgroß 12 Kartoffeln ca. 500 g 30 Steckrübe 1 mittelgroße, gewürfelt 30 Spinat 250 g 15 Kürbis 500 g 15 Rüben 500 g, in Scheiben 20 gefrorenes Gemüse 285 g 30 Äpfel 500 g, in Stücken 10 Birnen 500 g, in Stücken 10Bedienung und Betrieb caso MDG 23 49

► Waschen Sie Gemüse gründlich sauber, schneiden Sie die Stengel ab. Säubern, schälen oder zerhacken Sie es je nach Bedarf. Kleinere Stücke dämpfen schneller als große. ► Menge, Qualität, Frische und Größe/Einheitlichkeit, Temperatur von eingefrorenen Speisen können die Dämpfzeit beeinflussen. Die Wassermenge und die Kochzeit sind variabeI, je nach gewünschtem Ergebnis. ► Gefrorenes Gemüse sollte vor dem Dämpfen nicht aufgetaut werden.

Fisch und Meeresfrüchte Meeresfrucht/Fisch Gewicht oder Stückzahl

Ungef. Zeit (Minuten)

Große Muscheln in Schale 500 g 10 Krabben 250 g 20 Hummer - Schwanz 2-4 15 - zerschnitten 500-600 g 20 Kleine Muscheln (frisch in der Schale) 500 g 15 Austern (frisch in der Schale) 1500 g 20 Kammuscheln (frisch) 500 g 15 Garnelen - mittelgroß in Schale 500 g 10 - groß/supergroß in Schale 500 g 15 Fisch - ganz 250-375 g 10 - Filet 500 g 10 - Steak 500 g ca. 2,5 cm dick 15Bedienung und Betrieb caso MDG 23 50

► Die in der Tabelle angegebenen Dämpfzeiten gelten für frische, gefrorene und aufgetaute Meeresfrüchte und Fisch. Reinigen und säubern Sie die frischen Meeresfrüchte und den Fisch vor dem Dämpfen. ► Fast alle Fisch- und Meeresfruchtsorten sind sehr schnell gar. Dämpfen Sie kleine Portionen oder die angegebenen Mengen. ► Große und kleine Muscheln und Austern öffnen sich zu unterschiedlichen Zeiten. Prüfen Sie die Schalen, um ein Verkochen zu vermeiden. Verzehren Sie keinesfalls Muscheln, deren Schale sich nach dem Garen nicht geöffnet hat, um eine eventuelle Fischvergiftung zu vermeiden. ► Fischfilet können Sie auch in der Reisschale dämpfen.

Fleisch Fleisch-Sorte Gewicht oder Stückzahl

Ungefähre Zeit (Minuten) Rind - Stücke 500 g 30 - Hamburger Frikadellen 500 g 15 - Hackbällchen 500 g 20 Huhn -Stücke / Scheiben 2-4 25 Lamm -Stücke / Scheiben 500 g 25 Schwein -Stücke / Scheiben 500 g 25 Hot Dog / Würstchen 500 g 15

► Tauen Sie Fleisch und Geflügel auf, bevor es gegart wird.Bedienung und Betrieb caso MDG 23 51 Eier Art der Eier Stückzahl Ungefähre Zeit (Minuten) In der Schale weich gekocht 1 -12 15 In der Schale hart gekocht 1 -12 20 Pochiert

2 Tassen Wasser in Reisschale geben; dämpfen, um Wasser zu erhitzen.

Ei aufschlagen und Inhalt in kleine Schüssel geben, Schüssel in die Reisschüssel mit heißem Wasser stellen, bis Ei pochiert ist.

Rührei Eier miteinander verrühren und zusammen mit 2 Esslöffeln Milch in Reisschale geben. Mit Salz und Pfeffer würzen. Während der ersten Minuten der Kochzeit Eier verrühren. 6 20Bedienung und Betrieb caso MDG 23 52

5.12 Betriebsart "Mehrstufiges Garen"

Bei dieser Betriebsart können bis zu drei automatische Garabfolgen programmiert werden. Die Reihenfolge und Dauer von Mikrowellengaren, Grill- und Heißluftbetrieb ist einstellbar. Das nachfolgende Beispiel beschreibt die Einstellungen für ein mehrstufiges Garprogramm in der Reihenfolge:

• Grillen/Kombination Einstellen Mikrowellengaren Wählen Sie das Mikrowellen Garprogramm, indem Sie die Taste Mikrowelle (3) einmal drücken. Das Symbol 1S leuchtet auf. Einstellen der Garzeit für das Mikrowellengaren Stellen Sie die Garzeit ein, indem Sie den Drehregler Zeit/Menü/Gewicht (6) drehen. Einstellen Kombination Drücken Sie die Taste Mikro/Grill/Kombination (2) einmal. Das Symbol 2S leuchtet auf. Einstellen der Garzeit für Kombinationsgaren Stellen Sie die Garzeit ein, indem Sie den Drehregler Zeit/Menü/Gewicht (6) drehen. Mehrstufiges Garprogramm starten Drücken Sie nach erfolgter Einstellung den Drehregler am Gerät (Taste Start (6)), um das mehrstufige Garprogramm zu starten. Ende des Garprogramms Wenn das Ende der Garzeit erreicht ist, erscheint in der Anzeige END.Bedienung und Betrieb caso MDG 23 53

5.13 Betriebsart "Menü Garen"

Bei dieser Betriebsart kann das Garprogramm aus 24 verschiedenen Menüs ausgewählt werden. Eine Liste der möglichen Programme ist auf dem Bedienfeld abgedruckt. Nähere Informationen entnehmen Sie der Tabelle auf der nächsten Seite. Auswahl des Menüs Drehen Sie den Drehregler Zeit/Menü/Gewicht (6) gegen den Uhrzeigersinn, um das gewünschte Programm auszuwählen. Einstellen der Menge / des Gewichtes Wählen Sie die gewünschte Anzahl der Serviereinheiten bzw. das Gewicht aus, indem Sie die Taste Zeit/Menü/Gewicht (6) entsprechend oft drücken (siehe Tabelle). Garprogramm starten Drücken Sie nach erfolgter Programmwahl den Drehregler am Gerät (Taste Start (6)), um das eingestellte Garprogramm zu starten. Ende des Garprogramms Wenn das Ende der Garzeit erreicht ist, erscheint in der Anzeige END.Bedienung und Betrieb caso MDG 23 54 Prog. Kochgut/Garfunktion Hinweise

Popcorn Bitte verwenden Sie nur spezielles Mirkowellen- Popcorn im Beutel.

Reisbrei Messen Sie den Reis und das Wasser entsprechend der Gewichtsangabe ab. Beobachten Sie den Garvorgang.

Pizza aufwärmen Im gekühlten Zustand bei ca. 5°C (aus dem Kühlschrank) 4 Suppe 200~250 ml pro Tasse

Gegrillte Stücke vom Huhn

• Legen Sie die Auffangschale ein.

• Legen Sie die Teile direkt auf den Grillrost.

• Bitte wenden Sie nach der Hälfte der Zeit das Gargut. 6 Gegrilltes Hühnersteak • Legen Sie die Auffangschale ein.

• Legen Sie die Teile direkt auf den Grillrost.

• Bitte wenden Sie nach der Hälfte der Zeit das Gargut. 7 Ganzes Grillhähnchen • Legen Sie die Auffangschale ein.

• Bitte wenden Sie nach der Hälfte der Zeit das Gargut. 8 Gegrillte Hühnerflügel • Legen Sie die Auffangschale ein.

• Legen Sie die Teile direkt auf den Grillrost.

• Bitte wenden Sie nach der Hälfte der Zeit das Gargut. 9 Gegrilltes Fleisch • Legen Sie die Auffangschale ein.

• Schneiden Sie das Fleisch in dünne Scheiben.

• Verwenden Sie auf dem Grillrost einen Teller.

• Bitte wenden Sie nach der Hälfte der Zeit das Gargut. 10 Gegrillte Fleischspieße • Legen Sie die Auffangschale ein.

• Legen Sie die Teile direkt auf den Grillrost.

• Bitte wenden Sie nach der Hälfte der Zeit das Gargut. 11 Gegrillte Fischstücke • Legen Sie die Auffangschale ein.

• Legen Sie die Teile direkt auf den Grillrost.

• Bitte wenden Sie nach der Hälfte der Zeit das Gargut.Bedienung und Betrieb caso MDG 23 55 Prog. Kochgut/Garfunktion Hinweise

Gegrilltes Rind- /Lammfleisch

• Legen Sie die Auffangschale ein.

• Legen Sie die Teile direkt auf den Grillrost.

• Bitte wenden Sie nach der Hälfte der Zeit das Gargut. 13 Gegrillte Würste • Legen Sie die Auffangschale ein.

• Legen Sie die Teile direkt auf den Grillrost.

• Bitte wenden Sie nach der Hälfte der Zeit das Gargut. 14 Gegrillte Maiskolben • Legen Sie die Auffangschale ein.

• Legen Sie die Teile direkt auf den Grillrost.

• Bitte wenden Sie nach der Hälfte der Zeit das Gargut. 15 Hotdogs • Legen Sie die Auffangschale ein.

• Legen Sie die Teile direkt auf den Grillrost.

• Bitte wenden Sie nach der Hälfte der Zeit das Gargut. 16 Toast • Legen Sie die Teile direkt auf den Grillrost.

• Bitte wenden Sie nach der Hälfte der Zeit das Gargut. 17 Gedünstetes Huhn

• Verwenden Sie eine hitzebeständige Keramikschale als Unterlage.

• Legen Sie das Gargut auf einen Teller.

• Verwenden Sie eine hitzebeständige Keramikschale als Unterlage.

• Legen Sie das Gargut auf einen Teller.

Gedünsteter ganzer Fisch

• Verwenden Sie eine hitzebeständige Keramikschale als Unterlage.

• Legen Sie das Gargut auf einen Teller.

• Verwenden Sie eine hitzebeständige Keramikschale als Unterlage.

• Legen Sie das Gargut auf einen Teller.

Automatisch aufwärmen

• Im gekühlten Zustand bei ca. 5°C.

• Mikrowellenfeste Behälter oder Kochfolie verwenden.

• Decken Sie die Speise ggf. ab. 22 Pfirsichkonfitüre Zutaten: 4 Pfirsiche, 150g Zucker, 500 ml WasserBedienung und Betrieb caso MDG 23 56 Prog. Kochgut/Garfunktion Hinweise

• Pfirsich waschen, enthäuten und in geeignete Stücke schneiden

• Zutaten in einen hitzefesten Behälter geben, in den Ofen stellen 23 Apfelkonfitüre Zutaten: 4 Apfel, 150g Zucker, 250g Zitronensaft

• Apfel waschen, schälen und in geeignete Stücke schneiden.

• Apfel in einen hitzefesten Behälter geben und unter Zugabe von Zitronensaft und Zucker gründlich umrühren

• Abdecken 24 Erdbeerwein Zutaten: 500g Erdbeeren, ca. 250-500g Zucker, 4 Zitronen, ca. 1250 ml Reiswein

• Erdbeeren waschen, entstielen und trocknen

• Zitrone waschen, Schale entfernen und in Stücke schneiden

• In einen hitzefesten Behälter geben, Zucker und Reiswein hinzugeben, abdecken und garen

• Einen Tag lang in einer geschlossenen Flasche stehen lassen und vor dem Trinken Sodawasser hinzugeben

► Bei manchen Menüs stoppt das Gerät nach der Hälfte der Garzeit, damit Sie das Kochgut umrühren können und es gleichmäßig gegart wird. Drücken Sie danach den Drehregler Zeit/Menü/Gewicht (6), um den Betrieb fortzusetzen.

Solides/dichtes Kochgut sollte nicht direkt im gefrorenen Zustand gegart werden, da es an den Rändern überhitzt wird, bevor es in der Mitte die erforderliche Temperatur erreicht. ► Wenn Sie für ein Gericht keine passende Zeitangabe finden können, gilt die Regel: pro 100 g ca. 1 Minute GarzeitBedienung und Betrieb caso MDG 23 57

5.13.1 Betriebsart „Auftauen/Erwärmen"

Mit Hilfe des Menüs „Auftauen“ können Sie gefrorenes Kochgut schonend auftauen. Gehen Sie zum Einstellen der Auftauzeit wie folgt vor: Auswahl des Programms Drücken Sie die Taste Auftauen/Uhr (4), um das Programm „Auftauen/Erwärmen“ auszuwählen. Gewicht einstellen Drehen Sie den Drehregler Zeit/Menü/Gewicht (6) entsprechend des Gewichts. Auftauen starten Drücken Sie die Taste Start (6).

► Stoppen Sie den Ofen gelegentlich, um aufgetautes Gefriergut herauszunehmen bzw. abzusondern. Wenn das Gefriergut nach der geschätzten Auftauzeit nicht aufgetaut ist. ► Drehen Sie das Auftaugut herum, um es gleichmäßig aufzutauen. ► Programmieren Sie den Ofen in 1-Minuten-Schritten, bis das Gefriergut vollständig aufgetaut ist. ► Bei Verwendung von Kunststoffbehältern aus der Tiefkühltruhe sollte der Auftauvorgang nur solange dauern, bis das Gefriergut aus dem Behälter genommen und in einen mikrowellenfesten Behälter gegeben werden kann.Bedienung und Betrieb caso MDG 23 58

5.14.3 Tabelle mit Auftauzeiten

Lebensmittel/Speise Menge Leistung Watt Zeit ca. Min. Flüssigkeiten sollten beim Erwärmen nicht abgedeckt werden geben Sie einen Teelöffel gegen Siedeverzug mit in das Gefäß rühren Sie vor dem Trinken gut um Wasser, 1 Tasse 150 g 800 0,5 Wasser, 0,5 l 500 g 800 4 Wasser, 0,75 l 750 g 800 5 Kaffee, 1 Tasse 150 g 800 0,5 Milch, 1 Tasse 150 g 800 0,5 Tellergerichte vorher leicht anfeuchten sollten beim Erwärmen abgedeckt werden zwischendurch umrühren Schnitzel + Kartoffeln und Gemüse

450 g 800 3 Gulasch mit Nudeln 450 g 800 2 Fleisch + Kloß + Soße 450 g 800 3 Hühnerfrikassee 400 g 800 3 Fleisch vorher mit Öl bepinseln, damit die Panade oder Kruste nicht aufweicht sollte beim Erwärmen nicht abgedeckt werden Schnitzel, paniert 200 g 800 1 Frikadellen, 4 Stück 500 g 800 3 Bratenstück 250 g 800 3 Geflügel vorher mit Öl bepinseln zwischendurch umrühren 1/2 Hähnchen 450 g 800 4 Beilagen vorher leicht anfeuchten sollten beim Erwärmen abgedeckt werdenBedienung und Betrieb caso MDG 23 59 Nudeln, Reis 1 Portion 150 g 800 1,5 Nudeln, Reis 2 Portionen 300 g 800 3 Kartoffeln 500 g 800 3 Suppen / Soßen sollten beim Erwärmen nicht abgedeckt werden geben Sie einen Teelöffel gegen Siedeverzug mit in das Gefäß rühren Sie vor dem Essen gut um Klare Brühe, 1 Teller 250 g 800 1 Suppe mit Einlagen 250 g 800 1,5 Soße 250 g 800 1 Babykost sollten beim Erwärmen nicht abgedeckt werden geben Sie einen Teelöffel gegen Siedeverzug mit in das Gefäß gut durchschütteln oder umrühren überprüfen Sie die Temperatur! Milch 100 ml 480 0,5 Brei 200 g 480 1,5Reinigung und Pflege caso MDG 23 60 6 Reinigung und Pflege In diesem Kapitel erhalten Sie wichtige Hinweise zur Reinigung und Pflege des Gerätes. Beachten Sie die Hinweise um Beschädigungen durch falsche Reinigung des Gerätes zu vermeiden und den störungsfreien Betrieb sicherzustellen.

6.1 Sicherheitshinweise

Beachten Sie die folgenden Sicherheitshinweise, bevor Sie mit der Reinigung des Gerätes beginnen: ► Der Ofen muss regelmäßig gereinigt und Kochgutrückstände entfernt werden. Ein nicht in einem sauberen Zustand gehaltener Ofen wirkt sich nachteilig auf die Lebensdauer des Geräts aus und kann zu einem gefährlichen Gerätezustand sowie Pilz- und Bakterienbefall führen. ► Schalten Sie den Ofen vor dem Reinigen aus und ziehen Sie den Stecker aus der Wandsteckdose. ► Der Garraum ist nach dem Benutzen heiß. Es besteht Verbrennungsgefahr! Warten Sie, bis das Gerät abgekühlt ist. ► Reinigen Sie den Garraum nach der Verwendung, sobald er abgekühlt ist. Zu langes Warten erschwert die Reinigung unnötig und macht sie im Extremfall unmöglich. Zu starke Verschmutzungen können unter Umständen das Gerät beschädigen. ► Wenn Feuchtigkeit in das Gerät eindringt, können elektronische Bauteile beschädigt werden. Achten Sie darauf, dass keine Flüssigkeit durch die Lüftungsschlitze in das Geräteinnere gelangt. ► Benutzen Sie keine aggressiven oder scheuernden Reinigungsmittel und keine Lösungsmittel. ► Kratzen Sie hartnäckige Verschmutzungen nicht mit harten Gegenständen ab.Reinigung und Pflege caso MDG 23 61

Garraum und Türinnenseite

• Halten Sie den Garraum des Ofens sauber. Wischen Sie an den Wänden des Garraums haftendes verspritztes oder verschüttetes Kochgut mit einem feuchten Tuch ab. Bei starker Verschmutzung des Ofens kann ein mildes Reinigungsmittel verwendet werden.

• Wischen Sie Tür, Fenster und die Türdichtungen mit einem feuchten Tuch ab, um Spritzer und verschüttetes Kochgut zu entfernen. Rückstände an der Türdichtung können dazu führen, dass die Tür nicht mehr richtig schließt und somit Mikrowellen austreten können.

• Wischen Sie Dampf, der sich an der Ofentür niedergeschlagen hat, mit einem weichen Tuch ab. Dies kann der Fall sein, wenn das Gerät in einer sehr feuchten Umgebung verwendet wird und ist normal.

• Lassen Sie nach der Reinigung des Innenraums die Ofentür offen, bis das Gerät innen getrocknet ist. Gerätefront und Bedienfeld

• Reinigen Sie die Gerätefront und das Bedienfeld mit einem weichen angefeuchteten Tuch.

• Achten Sie darauf, dass das Bedienfeld nicht nass wird. Verwenden Sie zum Reinigen ein weiches, feuchtes Tuch. ► Lassen Sie die Ofentür geöffnet, um ein versehentliches Einschalten des Gerätes zu verhindern. Aussengehäuse

• Die Außenflächen des Gerätes mit einem feuchten Tuch reinigen.

• Die Edelstahlflächen können mit einem handelsüblichen Edelstahlmittel gepflegt werden.Reinigung und Pflege caso MDG 23 62 Auffangschale, Grillrost

• Die Auffangschale sollte nach jedem Garvorgang herausgenommen und gereinigt werden. Waschen Sie die Platte in einer warmen Seifenlösung von Hand ab.

• Der Grillrost sollte sollte nach jedem Garvorgang herausgenommen und gereinigt werden. Waschen Sie die Platte in einer warmen Seifenlösung von Hand ab.

• Wischen Sie den Ofenboden mit einem milden Reinigungs- mittel ab. Bei starker Verschmutzung des Ofenbodens kann ein mildes Reinigungsmittel verwendet werden. Deckel mit Schwimmer

• Diese Bauteile bitte nur von Hand reinigen und kein Spülmittel benutzen.

• Spülen Sie die Teile unter warmem Wasser ab.

• Bei stärkeren Verunreinigungen nehmen Sie eine Nylonbürste zu Hilfe.

• Trocknen Sie gut nach. Achten Sie darauf, dass die Dichtung unten am Bauteil sitzt. Wassertank

• Diese Bauteile bitte nur von Hand reinigen und kein Spülmittel benutzen.

• Tauchen Sie den Wassertank niemals in Wasser oder andere Flüssigkeiten.

• Spülen Sie den Tank mit warmem Wasser aus.

• Bei stärkeren Verunreinigungen nehmen Sie eine Nylonbürste zu Hilfe.

• Trocknen Sie gut nach. Achten Sie darauf, dass die Dichtung oben am Bauteil sitzt.Reinigung und Pflege caso MDG 23 63 Entkalkung

• Bei hartem Wasser lagert sich auf dem Heizelement allmählich Kalk ab. Um dies zu vermeiden, geben Sie bitte nach 7-10-maliger Benutzung ein handelsübliches Entkalkungsmittel auf Zitronensäurebasis in den Wasserbehälter, und füllen Sie ihn bis zur Markierung „MAX“ mit Wasser auf. Dosieren Sie bitte nach

• Anleitung. Setzen Sie anschließend den Deckel wieder auf den Wassertank. Nehmen Sie das Gerät nicht in Betrieb!

• Entfernen Sie ggf. nach der Einwirkdauer, des Entkalkungsmittels, die Kalkrückstände mit einer Nylonbürste.

• Spülen Sie den Wasserbehälter mehrmals mit kaltem Wasser aus.

• Die Abstände der Entkalkung hängen vom Härtegrad des Wassers und der Häufigkeit der Verwendung ab. Geruch

• Um unangenehme Gerüche aus der Mikrowelle zu beseitigen, stellen Sie eine mit Wasser und Zitronensaft gefüllte, für die Mikrowelle geeignete Schale in den Ofen und erhitzen Sie diese für ca. 5 Minuten. Wischen Sie danach den Ofen mit einem weichen Tuch aus. Ofenbeleuchtung

• Zum Auswechseln der Ofenbeleuchtung wenden Sie sich bitte an eine Fachwerkstatt in Ihrer Nähe.Störungen caso MDG 23 64 7 Störungsbehebung In diesem Kapitel erhalten Sie wichtige Hinweise zur Störungslokalisierung und Störungsbehebung. Beachten Sie die Hinweise um Gefahren und Beschädigungen zu vermeiden.

7.1 Sicherheitshinweise

► Reparaturen an Elektrogeräten dürfen nur von Fachleuten durchgeführt werden, die vom Hersteller geschult sind. ► Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer und Schäden am Gerät entstehen.

7.2 Störungsanzeigen

Im Fehlerfall wird im Display ein Fehlercode ausgegeben, der die Fehlerursache beschreibt. Anzeige Beschreibung E-01 Temperatur im Garraum überschritten. Der Überhitzungsschutz hat bei einer Garraumtemperatur von 300 °C das laufende Programm beendet. Drücken Sie die Taste Stopp/Abbruch (5) um die Störung zu quittieren. Nach der Abkühlphase kann das Gerät wieder eingeschaltet werden. E-03 Sensorstörung Das Gerät hat einen Fehler an einem Sensor festgestellt und das laufende Programm beendet.

Drücken Sie die Taste Stopp/Abbruch (5) um die Störung zu quittieren. ► Sollten nach längerer Wartezeit und Neustart des Gerätes weiterhin Fehleranzeigen erscheinen, muss das Gerät zur Überprüfung an den Kundendienst geschickt werden.Reinigung und Pflege caso MDG 23 65

7.3 Störungsursachen und –behebung

Die nachfolgende Tabelle hilft bei der Lokalisierung und Behebung kleinerer Störungen. Fehler Mögliche Ursache Behebung Gerätetür nicht geschlossen ► Gerätetür schließen Netzstecker nicht eingesteckt ► Netzstecker einstecken Das gewählte Programm lässt sich nicht starten. Sicherung nicht eingeschaltet ► Sicherung einschalten Speise nach Ablauf der eingestellten Zeit nicht genügend aufgetaut, erhitzt bzw. gegart. Zeit bzw. Leistungsstufe falsch gewählt ► Zeit und Leistungsstufe neu einstellen ► Vorgang wiederholen Das Gerät funktioniert, aber die Garraum- beleuchtung nicht. Garraumbeleuchtung defekt. ► Garraumbeleuchtung vom Service Instand setzen lassen. Speise mit Aluminiumfolie abgedeckt ► Aluminiumfolie entfernen Während des Mikrowellen-Betriebes sind unnormale Geräusche zu hören. Das Kochgeschirr enthält Metall und es entstehen Funken im Garraum ► Geschirrhinweise beachten Die Zeit im Anzeigefeld stimmt nicht. Stromausfall ► Zeit neu einstellen

► Wenn Sie mit den oben genannten Schritten das Problem nicht lösen können, wenden Sie sich bitte an den Kundendienst.Entsorgung des Altgerätes caso MDG 23 66 8 Entsorgung des Altgerätes Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien. Sie enthalten aber auch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig waren. Im Restmüll oder bei falscher Behandlung können diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.

Nutzen Sie die von Ihrem Wohnort eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte. Informieren Sie sich gegebenenfalls bei Ihrem Rathaus, Ihrer Müllabfuhr oder bei Ihrem Händler.

Sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersicher aufbewahrt wird.Garantie caso MDG 23 67 9 Garantie Für dieses Produkt übernehmen wir beginnend vom Verkaufsdatum 24 Monate Garantie für Mängel, die auf Fertigungs- oder Werkstofffehler zurückzuführen sind. Ihre gesetzlichen Gewährleistungsansprüche nach §439 ff. BGB-E bleiben hiervon unberührt. In der Garantie nicht enthalten sind Schäden, die durch unsachgemäße Behandlung oder Einsatz entstanden sind, sowie Mängel, welche die Funktion oder den Wert des Gerätes nur geringfügig beeinflussen. Weitergehend sind Verschleißteile, Transportschäden, soweit wir dies nicht zu verantworten haben, sowie Schäden, die durch nicht von uns durchgeführte Reparaturen entstanden sind, vom Garantieanspruch ausgeschlossen. Dieses Gerät ist für den Gebrauch im privaten Bereich (Haushaltseinsatz) konstruiert und leistungsmäßig ausgelegt. Eine etwaige Nutzung im gewerblichen Einsatz fällt nur soweit unter die Garantie, wie es sich im Umfang mit der Beanspruchung einer privaten Nutzung vergleichen lässt. Es ist nicht für den weitergehenden, gewerblichen Gebrauch bestimmt. Bei berechtigten Reklamationen werden wir das mangelhafte Gerät nach unserer Wahl reparieren oder gegen ein mängelfreies Gerät austauschen. Offene Mängel sind innerhalb von 14 Tagen nach Lieferung anzuzeigen. Weitere Ansprüche sind ausgeschlossen. Zur Geltendmachung eines Garantieanspruches setzen Sie sich bitte vor einer Rücksendung des Gerätes (immer mit Kaufbeleg!) mit uns in Verbindung.Technische Daten caso MDG 23 68 10 Technische Daten Gerät

230 VAC, 50 Hz 1400 W (Mikrowelle) 1250 W (Dampfgarer) 850 W (Grill) Leistungsaufnahme

2-3 W (Standby) Mikrowellen- Nennausgangsleistung

900 W Betriebsfrequenz

2450 MHz Außenabmessungen (H/B/T)

214 x 332 x 346 mm Ofenkapazität

11.1 Gegrillte Lammbrust

5 bis 6 Portionen, pro Portion, ca. 1249kJ/298 kcal Zubereitungszeit: ca. 20 Min. Garzeit: 30 min. Geschirr: Rost mit Auffangpfanne Zutaten: 4 kg Lammbrust mit Knochen Schwarzer Pfeffer, Salz Für die Gewürzpaste: 250 g vollreife Tomaten 2 EL Sangrita picante 2 EL Honig 2 EL Olivenöl 2 EL Rotweinessig 1 TL Tabascosauce 1 EL edelsüßes Paprikapulver 1 Knoblauchzehe 1 EL Eingelegte grüne Pfefferkörner Zubereitung:

1. Die Lammbrust entlang der Knochen in etwa gleich große Portionstücke teilen,

waschen und trockentupfen, mit Salz und Pfeffer einreiben.

2. Gewürzpaste herstellen: Dazu die Tomaten häuten und klein schneiden. Sangrita

picante, Honig, Olivenöl, Rotweinessig, Tabascosauce, Paprikapulver, zerdrückte Knoblauchzehe und Pfefferkörner untermischen und erhitzen. Mikrowelle Leistungsstufe 1 (100%) 5-7 Min.Rezepte caso MDG 23 70

3. Lammbruststücke mit der Paste einstreichen und auf dem Rost grillen.

Zwischendurch wenden und darauf achten, dass das Fleisch nicht zu dunkel wird, denn Honig und Paprikapulver verbrennen leicht. Kombination 1 (Grill mit Mikrowelle) 15 – 20 Min. Ca. 3 Min. nachgaren lassen.

4. Mit Brot und Salat , sowie der restlichen Gewürzpaste servieren.Rezepte

3 Portionen, pro Portion, ca. 1358 kJ/324 kcal Zubereitungszeit: ca. 10 Min. Garzeit: 25 min. Geschirr: mikrowellengeeignete Kasserole mit Deckel (1,5 – 2,0 l) Zutaten: 500g Kalbfleisch Salz, Pfeffer 1 Knoblauchzehe 1 EL Butter 125 ml Brühe 4 EL Trockener Wermut 1 Prise Safran 1 TL Salbei 1 TL Petersilie 4 EL Sahne Zubereitung:

1. Kalbfleisch feucht abwischen, in Würfel schneiden, würzen und zusammen mit der

gehackten Knoblauchzehe in die Kasserole geben und in Butter andünsten. Mikrowelle Leistungsstufe 1 (100%) 3-4 Min.

2. Flüssigkeit zugeben und abgedeckt schmoren.

Mikrowelle Leistungsstufe 2 (80%) 10-15 Min.

3. Bratenansatz lösen, nach Bedarf etwas Flüssigkeit ergänzen. Mit Wermut, Safran,

Salbei, Petersilie würzen und abschmecken. Mit Sahne verfeinern. Kurz Erhitzen. Mikrowelle Leistungsstufe 1 (100%) 1-2 Min.

4. Vor dem Servieren ca. 3 Min. nachgaren lassen.

Mit Nudeln und Salat servieren.Rezepte caso MDG 23 72

11.3 Schweinebraten mit Ananas

3 Portionen Zubereitungszeit: ca. 10 Min. Garzeit: 25 min. Geschirr: Mikrowellengeeignete Kasserole mit Deckel Zutaten: 2 Zwiebel(n) 100 g Speck, durchwachsen 600 g Schweinenacken oder -schulter 1 kl. Dose Ananas 1 EL Mehl 250 ml Sahne Salz und Pfeffer Zubereitung

1. Zwiebeln und Speck fein würfeln und in eine mikrowellenfeste Kasserole geben.

Mikrowelle Leistungsstufe 2 (80%) 3 Min.

2. Fleisch mit Salz und Pfeffer würzen und in die Kasserole geben. Ananas mit dem

Saft dazugeben und zugedeckt Mikrowelle Leistungsstufe 2 (80%) 5 Min.

Mikrowelle Leistungsstufe 3 (60%) 10 Min.

4. Mehl mit Sahne verrühren, Soße damit binden und nochmals aufkochen lassen.

Mikrowelle Leistungsstufe 2 (80%) 4 Min.Rezepte caso MDG 23 73

4 Portionen, pro Porion ca. 1256 kJ/300 kcal Zubereitungszeit: ca. 10-20 Min. je nach Gemüsesorte Garzeit: 25 min. Geschirr: Mikrowellengeeignete Auflaufform (1,5 – 2,0 l)

Zutaten: 750 g Gemüse (nach Belieben, z.B. Blumenkohl und Brokkoli oder Rosenkohl, Möhren und Lauch, etc.) 200 g Sauerrahm Kräutersalz, Pfeffer, Muskatnuß (je nach Gemüse, Muskatnuß passt gut zu Blumenkohl und Brokkoli) 100 g geriebener Käse (z.B. Gouda, Emmentaler) 100 g Magerer Schinken

1. Gemüse putzen, waschen, je nach Art vorbereiten: in Stücke oder Scheiben

schneiden oder in Röschen zerteilen.

2. Vorbereitetes Gemüse in die Aufflaufform geben.

3. Den Sauerrahm mit den Gewürzen verquirlen und darüber giessen.

4. Nach Belieben feingewürfelten Schinken untermischen, mit dem geriebenen Käse

dick Bestreuen, überkrusten. Kombination 2 (Grill mit Mikrowelle) 10 – 15 Min.

5. Vor dem Servieren das Gratin noch 5 – 10 Min. nachgaren lassen.Rezepte

11.5 Nudeln mit Schinken - Sahnesauce

1 Portion Zubereitungszeit: ca. 15 min. Garzeit: 12 min. Geschirr/Zubehör: 1,5-Liter-Kasserolle 1-Liter-Mikrowellenkanne Zutaten: 1 Rippe Schmelzkäse, 1 Tasse Nudeln 2 Scheiben gekochten Schinken, 1 TL Speisestärke 100 ml Milch Fondor Zubereitung:

1. Zuerst Wasser im Wasserkocher erhitzen.

2. In eine 1,5-Liter-Kasserolle Salz und die Nudeln geben. Das kochende Wasser

darauf gießen (ca. halbvoll). Nudeln garen Mikrowelle Leistungsstufe 2 (80%) 5 Min. Mikrowelle Leistungsstufe 5 (20%) 5 Min. Die Nudeln mit geschlossenem Deckel stehen lassen.

3. In der Zwischenzeit etwas kaltes Wasser mit der Speisestärke in einer 1-Liter-

Mikrowellenkanne verrühren. Die Schmelzkäseecke und die Milch dazugeben. Die Sauce in die Mikrowelle geben, Mikrowelle Leistungsstufe 2 (80%) 1,5 Min.

4. Dann 1x umrühren und nochmals

Mikrowelle Leistungsstufe 2 (80%) 0,5 Min.

5. Nudeln abgießen, Sauce drübergeben.Rezepte

4 Portionen, pro Portion ca. kJ/201 kcal Zubereitungszeit: ca. 10 min. Garzeit: 15 min.

Geschirr/Zubehör: Mikrowellenfeste Kasserolle mit Deckel (1,5 – 2,0 l) Zutaten: 1 kleine Zwiebel 1 Knoblauchzehe 4 EL Olivenöl 750 g Tomaten, frisch 250 ml Gemüsebrühe 100g Sahne Pfeffer, Salz 1 Prise Zucker 1 – 2 Stängel Basilikum 4 TL Crème fraîche Zubereitung:

1. Zwiebel und Knoblauch sehr fein schneiden und in Olivenöl glasig dünsten.

Mikrowelle Leistungsstufe 1 (100%) 1-2 Min.

2. Frische Tomaten waschen, häuten, klein schneiden, zu den Zwiebeln geben und

zugedeckt weich dünsten. Mikrowelle Leistungsstufe 1 (100%) 7-10 Min.

3. Mit dem Mixstab pürieren oder durch ein feines Sieb streichen. Flüssigkeit

und Sahne einrühren. Mit Gewürzen und gehacktem Basilikum abschmecken, kurz erhitzen. Mikrowelle Leistungsstufe 1 (100%) 2-3 Min.

4. Mit Basilikumblättern und Crème fraîche garniert servieren.Rezepte

4Portionen, pro Portion ca. 1021 kJ/244 kcal Zubereitungszeit: ca. 5 min. Garzeit: 6 min. Geschirr: Mikrowellenfeste Kasserolle (1,5 – 2,0 l) Milchkännchen Zutaten: 100 g Butter 3 Eigelb 1 EL Zitronensaft 2 EL Wasser 1 TL Weißweinessig Salz, weißer Pfeffer Zubereitung:

1. Butter in einem Kännchen schmelzen.

Mikrowelle Leistungsstufe 1 (100%) 1-2 Min.

2. Eigelb, Zitronensaft, Wasser, Weißweinessig im Kochgeschirr gut verrühren und

anwärmen. Mikrowelle Leistungsstufe 5 (20%) 2-3 Min.

3. mit dem Schneebesen die Butter tropfenweise in die Eigelbmischung rühren. Mit

den Gewürzen abschmecken und nochmals kurz erwärmen. Zwischendurch kräftig umrühren. Mikrowelle Leistungsstufe 1 (100%) 1 Min.

4. Möglichst schnell servieren.Rezepte

11.8 Seelachs auf Kürbisgemüse und Kartoffeln

Zutaten für 2 Portionen Zubereitungszeit: ca. 10 Min. Garzeit: 25 min. Geschirr: mikrowellenfeste Auflaufform (aus Glas mit Glasdeckel, zum servieren) Zutaten: 400 g Kürbisfleisch 300 g Kartoffeln 400 g Seelachsfilet 2 Zweige Thymian 1 Bund Basilikum ½ Bund Schnittlauch 70 g Crème fraiche 20 g Butter 200 ml Fischfond oder Gemüsebrühe 200 ml Wein, weiß (Riesling oder Silvaner) 1 Eigelb 2 Tomaten 8 Scheiben Gurke, fein abgehobelt Salz und Pfeffer Petersilie Zubereitung

1. Das Kürbisfleisch in Stücke schneiden und mit den gewaschenen, geschälten und

in kleine Stücke geschnittenen Kartoffeln und der Butter in einem Topf geben, erhitzen und andünsten, Mikrowelle Leistungsstufe 1 (100%) 2 - 3 Min.

2. Dann mit Fischfond oder Gemüsebrühe und Weißwein ablöschen und mit

Salz, Pfeffer und etwas vom Thymian würzen.Rezepte caso MDG 23 78

3. Seelachsfilets säubern, trocken tupfen und nur ganz wenig salzen und gut pfeffern.

Den restlichen Thymian hinzugeben. Basilikum und Schnittlauch waschen und trockentupfen. Die Hälfte des Basilikums auf den Filets verteilen, den Rest beiseite stellen. Die Filets vorsichtig zusammenrollen und mit Zahnstochern zusammenstecken.

4. Das Gemüse in die Auflaufform geben und darauf die Filets füllen.

5. Die Crème fraîche mit dem Eigelb, dem restlichen Basilikum sowie etwas Pfeffer

aus der Mühle und Salz (kein Jodsalz, da der Fisch ausreichend Jod enthält) verrühren und über das Gemüse und die Filets gießen. Die Auflaufform in die Mikrowelle geben. Mikrowelle Leistungsstufe 1 (100%) 8 Min.

6. Danach in die Auflaufform, einen weiteren Schuss Weißwein geben, mit Deckel

nochmals garen lassen. Mikrowelle Leistungsstufe 2 (80%) 12 Min.

7. Ist das Seelachsfilet nach dieser Zeit gar (hängt von der Größe der Filets ab), das

Ganze am Tisch servieren, vorher die Strauchtomaten und Gurkenscheiben auf den Tellern drapierenRezepte caso MDG 23 79

11.9 Seezungenfilet im Gemüsebett

4 Portionen, pro Portion ca. 630 kJ/151 kcal Zubereitungszeit: ca. 10 Min. Garzeit: 25 min. Geschirr: Flache Auflaufform Zutaten: 600 g Seezungenfilet oder Schollenfilet Saft einer ½ Zitrone Salz, Pfeffer 1 Stange Lauch 2 Möhren 1 Petersilienwurzel ½ kleiner Knollensellerie 1 EL Gehackte Petersilie

1. Fisch säubern, tiefgefrorenes Fielt antauen lassen, säuern, durchziehen lassen.

2. Inzwischen das Gemüse waschen, putzen. Lauch in dünne Ringe, Möhren,

Petersilienwurzel und Sellerie in kleine Würfel schneiden, zugedeckt angaren. Mikrowelle Leistungsstufe 1 (100%) 7 - 9 Min.

3. Die Fischfilets auf das Gemüse legen, zugedeckt weiter garen.

Mikrowelle Leistungsstufe 1 (100%) 6 - 10 Min.

4. Mit Salz und Pfeffer leicht würzen, 3 – 5 Min nachgaren lassen.

Mit Petersilie bestreuen und mit Salzkartoffeln servieren.Rezepte caso MDG 23 80

11.10 Zander in Rahm-Dillsoße

4 – 6 Portionen, pro Portion ca. 992 kJ/237 kcal Zubereitungszeit: ca. 10 Min. Garzeit: 25 min. Geschirr: Flacher Glasbräter (1,5 – 2,0 l) Zutaten: 1 kg Zander Saft einer Zitrone Salz 1 Zwiebel 1 EL Butter 200g Sauerrahm 100 ml Weißwein 1 Bund Dill Zubereitung:

1. Zander säubern, in 3 cm dicke „Steaks“ schneiden oder den Fisch häuten, filetieren

und portionieren, säuern, durchziehen lassen. Leicht salzen.

2. Zwiebel schälen, fein schneiden und in Butter andünsten.

Mikrowelle Leistungsstufe 1 (100%) 2 – 3 Min.

3. Zanderstücke einlegen, garen. Nach der Hälfte der Zeit wenden, Rahm,

Weißwein, Dill und Pfeffer zufügen. Kombination 1 (Grill mit Mikrowelle) 10 – 12 Min.

4. 3 – 5 Min. nachgaren lassen. Die Soße vorsichtig umrühren, evtl.

Bratenansatz lösen, abschmecken. Als Beilage passt Reis.Rezepte caso MDG 23 81

11.11 Cappuccino - Kuchen

Zutaten für 10 Portionen Zubereitungszeit: ca. 15 Min. Garzeit: 17 min. Geschirr: Runde Mikrowellenform (etwa 21 cm Durchmesser und 10 cm hoch) Zutaten: 3 Eier 1 EL Vanillezucker 200 ml Puderzucker 150 ml Natur-Joghurt 125 ml Öl 250 ml Mehl 1 Paket Backpulver 250 ml Haselnüsse, gemahlen 125 ml Kakaopulver 125 ml Kaffee (Cappuccino-Pulver) 1 EL Öl 2 EL gemahlene Nüsse Zubereitung

1. Eier, Vanillezucker und Zucker schaumig rühren, Joghurt und Öl dazugeben. Mehl,

Backpulver, Nüsse, Kakaopulver und Cappuccino mischen, unter die Schaummasse rühren.

2. Runde Mikrowellenform ausfetten und mit Hasselnüssen ausstreuen.

Mikrowelle Leistungsstufe 2 (80%) 12 Min. 5 Minuten in der Mikrowelle stehen lassen.Rezepte caso MDG 23 82

11.12 Mousse au chocolat

4 Portionen, pro Portion ca. 1727 kJ/413 kcal Zubereitungszeit: ca. 10 Min. Garzeit: 5 min. Ruhezeit: 2 Stunden Geschirr: 2 Kassenrollen (1,5 – 2,0 l) Zutaten: 100 g Zartbitterschokolade 50 g Butter 3 EL Lauwarme Milch 3 Eier 2 EL Zucker 2 EL Weinbrand 100 g Sahne Zubereitung:

1. Schokolade zerbröckeln und in einer Kasserolle schmelzen.

Mikrowelle maximale Stufe 1 – 2 Min.

2. Butter zugeben und weiter erhitzen. Danach Weinbrand unterrühren.

Mikrowelle maximale Stufe ca. 1 Min.

3. Eier trennen. Eiweiß sehr steif schlagen. Eigelbe mit Zucker in der

zweiten Kasserolle schaumig rühren. Milch zugeben und unter öfterem Umrühren erhitzen. Mikrowelle maximale Stufe 1 – 2 Min.

4. Die Eigelbcreme unter das Schokoladen-Butergemisch rühren.

5. Sahne steif schlagen und zusammen mit dem Eiweiß unter die

Artikel-Nr. 3080General caso MDG 23 84 12 Operating Manual

19 kgAnhang caso MDG 23 256 43 CE-Konformitätserklärung Hersteller

Arnsberg, den 17.09.2009 Bernd Braukmann (Dipl. Ing. FH) Geschäftsführer
