BEDIENUNGSANLEITUNG MD 13343 LIFETEC

Mode d'emploi Handleiding Bedienungsanleitung

SOMMAIRE

Technische gegevens 47

VOORBEREIDENDE WERKZAAMHEDEN

Steeklengte: 1 bis 4

Steekbreedte: 0

Steeklengte:....1 bis 4

Steekbreedte: 0

Zu dieser Anleitung .... 3

In dieser Anleitung verwendete Warnsymbole und Signalwörter.... 3

Sicherheitshinweise 4

Elektrische Geräte nicht in Kinderhände...... 4

Netzkabel und Netzanschluss 4

Grundsätzliche Hinweise 5

Niemals selbst reparieren.... 5

Sicher mit dem Gerät umgehen.... 5

Lernen Sie Ihr Gerät kennen .... 7

Lieferumfang 7

Inhalt der Zubehörbox 8

Elektrische Anschlüsse 9

Standfestigkeit der Nähmaschine....9

Steuern der Nähgeschwindigkeit 9

Ansetzen und Entfernen des Anschiebetisches 9

Vorbereitende Arbeiten 10

Aufspulen der Unterfadenspule ....10

Entfernen der Spulenkapsel 12

Einfädeln der Spulenkapsel....12

Einsetzen der Spulenkapsel....13

Einfädeln des Oberfadens....14

Heraufholen des Unterfadens 16

Einstellungen....17

Einstellung der Fadenspannung ....17

Überprüfen der Fadenspannungen ....18

Nähen 19

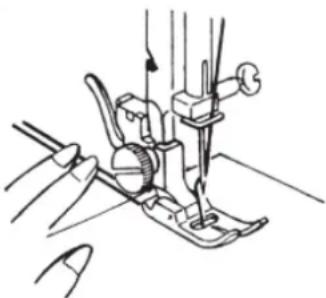

Allgemeines....19

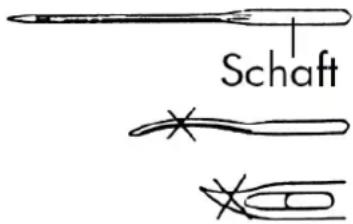

Auswahl der richtigen Nadel....19

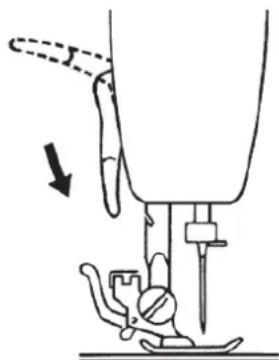

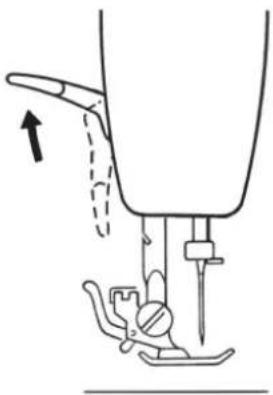

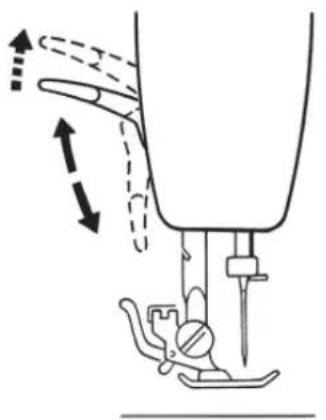

Heben und Absenken des Nähfußes 20

Fingerschutz....20

Rückwärtsnähen....20

Stoff aus der Nähmaschine nehmen 20

Wechseln der Nährichtung 21

Durchtrennen des Fadens....21

Der Programmwahlknopf 22

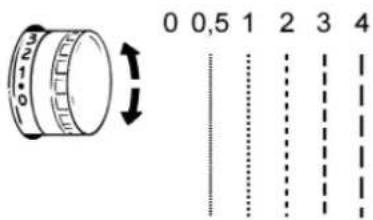

Stichlängeneinstellung 22

Stichbreiteneinstellung 22

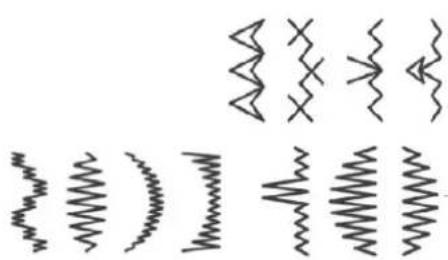

Sticharten (Programme) 23

Knopflöcher....27

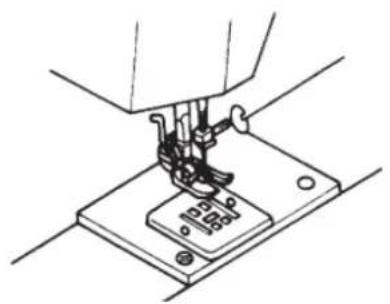

Stopfen.... 30

Sticken....31

Nähen mit einer Zwillingsnadel (Doppelnadel) 32

NL

FR

DE

Nähen mit dem Freiarm.... 33

Wartung, Pflege und Reinigung 34

Auswechseln der Nählampe 34

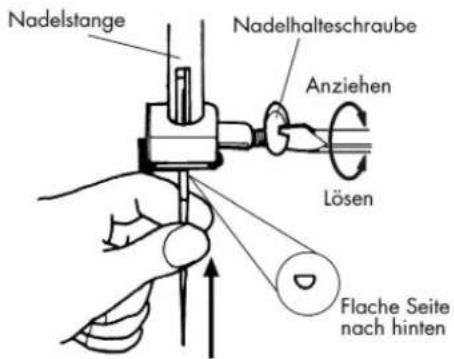

Auswechseln der Nadel 34

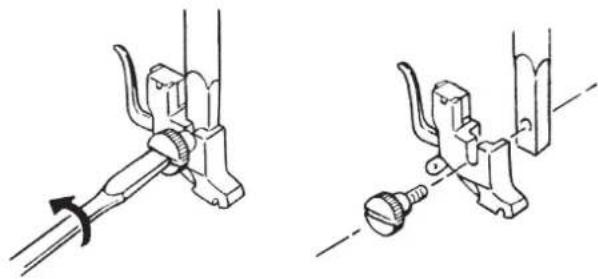

Entfernen und Einsetzen des Nähfußes 35

Entfernen und Einsetzen des Nähfußhalters 36

Pflege der Nähmaschine 37

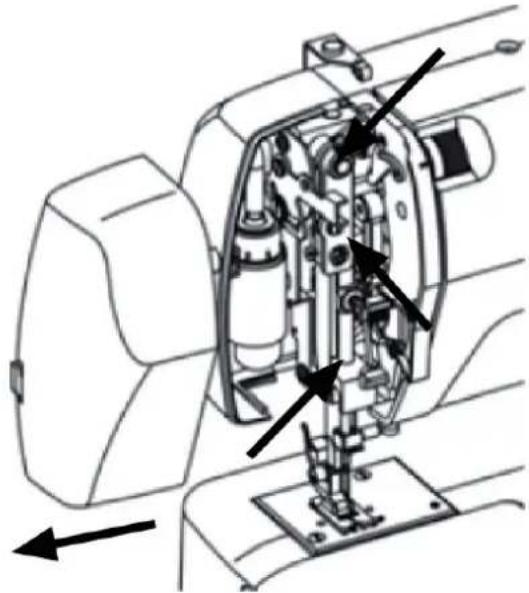

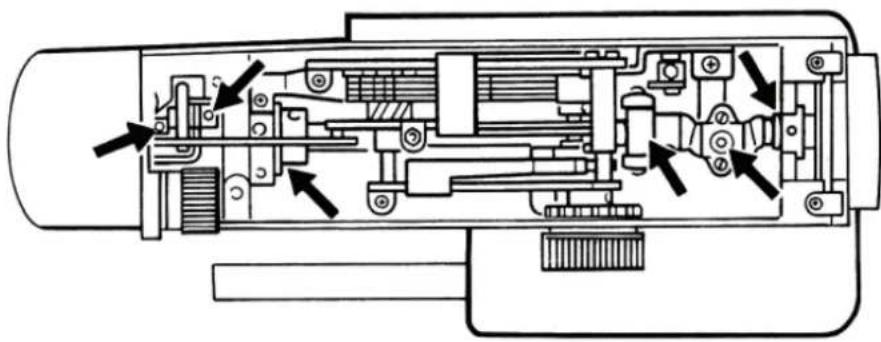

Ölen der Maschine 39

Störungen....43

Stoff-, Garn- und Nadeltabelle ....45

Entsorgung 46

Technische Daten 47

Index 48

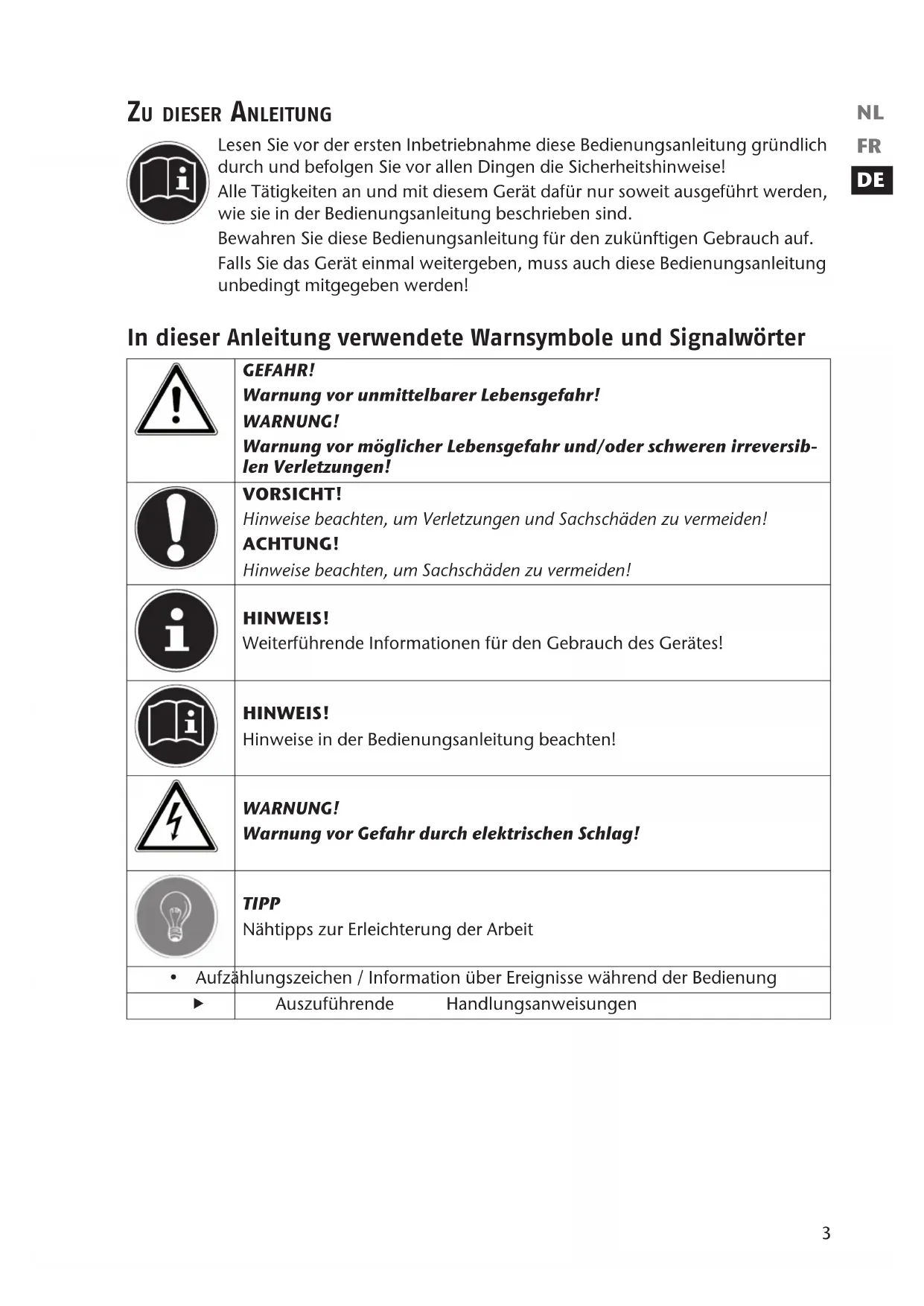

ZU DIESER ANLEITUNG

Lesen Sie vor der ersten Inbetriebnahme diese Bedienungsanleitung gründlich durch und befolgen Sie vor allen Dingen die Sicherheitshinweise!

Alle Tätigkeiten an und mit diesem Gerät dafür nur soweit ausgeführt werden, wie sie in der Bedienungsanleitung beschrieben sind.

Bewahren Sie diese Bedienungsanleitung für den zukünftigen Gebrauch auf.

Falls Sie das Gerät einmal weitergeben, muss auch diese Bedienungsanleitung unbedingt mitgegeben werden!

In dieser Anleitung verwendete Warnsymbole und Signalwörter

	GEFAHR!Warnung vor unmittelbarer Lebensgefahr!WARNUNG!Warnung vor möglicher Lebensgefahr und/oder schweren irreversiblen Verletzungen!
	VORSICHT!Hinweise beachten, um Verletzungen und Sachschäden zu vermeiden!ACHTUNG!Hinweise beachten, um Sachschäden zu vermeiden!
	HINWEIS!Weiterführende Informationen für den Gebrauch des Gerätes!
	HINWEIS!Hinweise in der Bedienungsanleitung beachten!
	WARNUNG!Warnung vor Gefahr durch elektrischen Schlag!
	TIPPNähtipps zur Erleichterung der Arbeit
• Aufzählungszeichen / Information über Ereignisse während der Bedienung
►	Auszuführende Handlungsanweisungen

SICHERHEITSHINWEISE

Elektrische Geräte nicht in Kinderhände

Kinder erkennen nicht die Gefahren, die von elektrischen Geräten ausgehen.

Lassen Sie Kinder die Nähmaschine niemals unbeaufsichtigt benutzen; um sicherzustellen, dass sie nicht mit dem Gerät spielen. Bedenken Sie, dass man sich an den Nadeln auch verletzen kann, wenn die Maschine nicht am Netz angeschlossen ist.

Lassen Sie Kinder oder gebrechliche Personen nicht unbeaufschtigt mit dem Gerät umgehen - weil diese mögliche Gefahren nicht immer richtig einschätzen können. Bewahren Sie Elektrogeräte außerhalb der Erreichbarkeit von Kindern auf.

Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistiges Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für Ihre Sicherhiet zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

Netzkabel und Netzanschluss

Schließen Sie das Gerät nur an eine gut erreichbare Steckdose (230 V \~ 50 Hz) an, die sich in der Nähe des Aufstellortes befi ndet. Für den Fall, dass Sie das Gerät schnell vom Netz nehmen müssen, muss die Steckdose frei zugänglich sein.

Wenn Sie den Stecker ziehen, fassen Sie immer den Stekker selbst an und ziehen Sie nicht am Kabel.

Wickeln Sie das Kabel während des Betriebs ganz ab.

Netzkabel und Verlängerungskabel müssen so verlegt werden, dass niemand darüber stolpern kann.

Das Kabel darf keine heißen Flächen berühren.

Ziehen Sie den Netzstecker, wenn Sie die Maschine verlassen. Damit verhindern Sie Unfallgefahr durch versehentliches Einschalten.

Schalten Sie für folgende Tätigkeiten die Nähmaschine aus und ziehen Sie den Netzstecker ab: Einfädeln, Nadelwechsel, Nähfuß einstellen, Glühlampe ersetzen, Reinigungs- und Wartungsarbeiten, sowie am Ende der Näharbeiten und bei Arbeitsunterbrechung.

Grundsätzliche Hinweise

Die Nähmaschine darf nicht nass werden – es besteht Stromschlaggefahr!

Lassen Sie die eingeschaltete Nähmaschine niemals unbeaufsichtigt.

Benutzen Sie die Maschine nicht im Freien.

Benutzen Sie die Maschine nicht in feuchtem Zustand oder in feuchter Umgebung.

Gerät darf nur mit dem mitgelieferten Fußanlasser Typ KD 2902 in Betrieb genommen werden.

Niemals selbst reparieren

Ziehen Sie bei Beschädigung des Geräts oder der Anschlussleitung sofort den Netzstecker aus der Steckdose.

Das Gerät darf bei sichtbarer Beschädigung der Nähmaschine oder des Netzkables nicht verwendet werden, um Gefährdungen zu vermeiden.

WARNUNG!

Versuchen Sie auf keinen Fall, das Gerät selbst zu öffnen und/oder zu reparieren. Es besteht die Gefahr des elektrischen Schlags! Wenden Sie sich im Störfall an unser Service Center oder eine andere geeignete Fachwerkstatt.

Wenn die Anchlussleitung dieses Geräts beschädigt ist, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifi zierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Sicher mit dem Gerät umgehen

Stellen Sie die Nähmaschine auf eine ebene, feste Arbeitsfläche.

Während des Betriebs müssen die Luftöffnungen frei bleiben: Lassen Sie keine Gegenstände (z. B. Staub, Fadenreste usw.) in die öffnungen eindringen.

Halten Sie den Fußanlasser frei von Fusseln, Staub und Stoffabfällen.

Stellen Sie niemals etwas auf das Fußpedal.

Verwenden Sie nur die mitgelieferten Zubehörteile.

Verwenden Sie zum ölen nur spezielle Nähmaschinenöle.

Benutzen Sie keine anderen Flüssigkeiten.

Seien Sie vorsichtig bei der Bedienung der beweglichen Teile der Maschine, insbesonders der Nadel. Es besteht Verletzungsgefahr auch dann, wenn die Maschine nicht am Stromnetz ist!

Achten Sie beim Nähen darauf, dass Sie nicht mit den Fingern unter die Nadelhalteschraube kommen.

Benutzen Sie keine verbogenen oder stumpfen Nadeln.

Halten Sie den Stoff beim Nähen nicht fest und ziehen Sie nicht am Stoff. Die Nadeln können brechen.

Stellen Sie die Nadel am Schluss der Näharbeit immer in die höchste Position.

Schalten Sie beim Verlassen der Maschine, vor Wartungsarbeiten oder beim Auswechseln von Lampen immer die Maschine aus und ziehen Sie den Netzstecker aus der Steckdose.

Reinigung und Aufbewahrung

Vor der Reinigung ziehen Sie bitte den Netzstecker aus der Steckdose. Für die Reinigung verwenden Sie ein trokkenes, weiches Tuch. Vermeiden Sie Chemische Lösungs- und Reinigungsmittel, weil diese die Oberfl äche und/oder Beschriftungen des Gerätes beschädigen können.

Zur Aufbewahrung decken Sie die Nähmaschine immer mit der beiliegenden Abdeckhaube ab, um die Maschine vor Staub zu schützen.

LERNEN SIE IHR GERÄT KENNEN

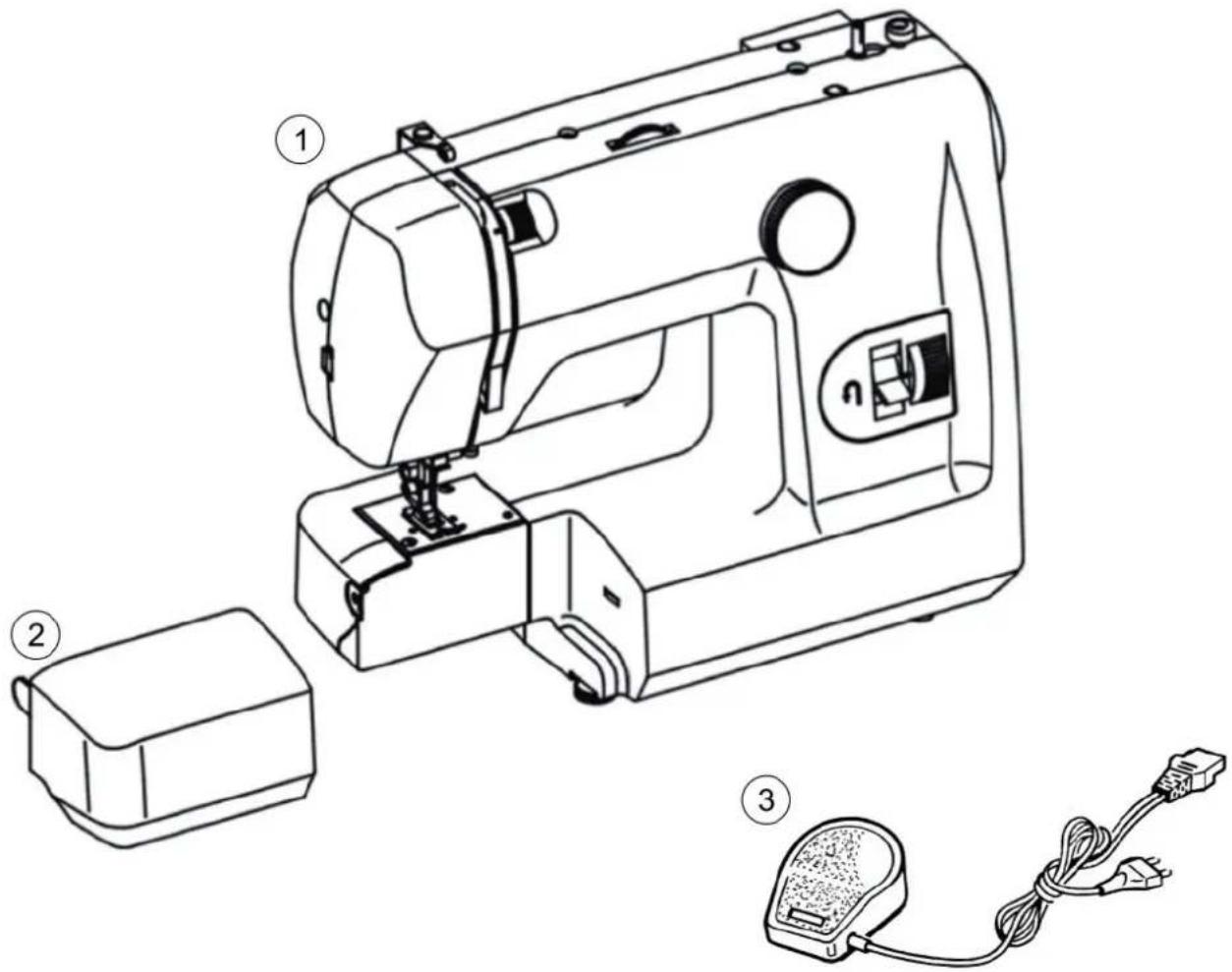

Lieferumfang

Vergewissern Sie sich beim Auspacken, dass folgende Teile mitgeliefert wurden:

1) Nähmaschine
2) Anschiebetisch mit Zubehörbox
3) Fußanlasser

Folgende Teile ohne Abbildung:

• Abdeckhaube
  • Bedienungsanleitung und Garantieunterlagen

NL

FR

DE

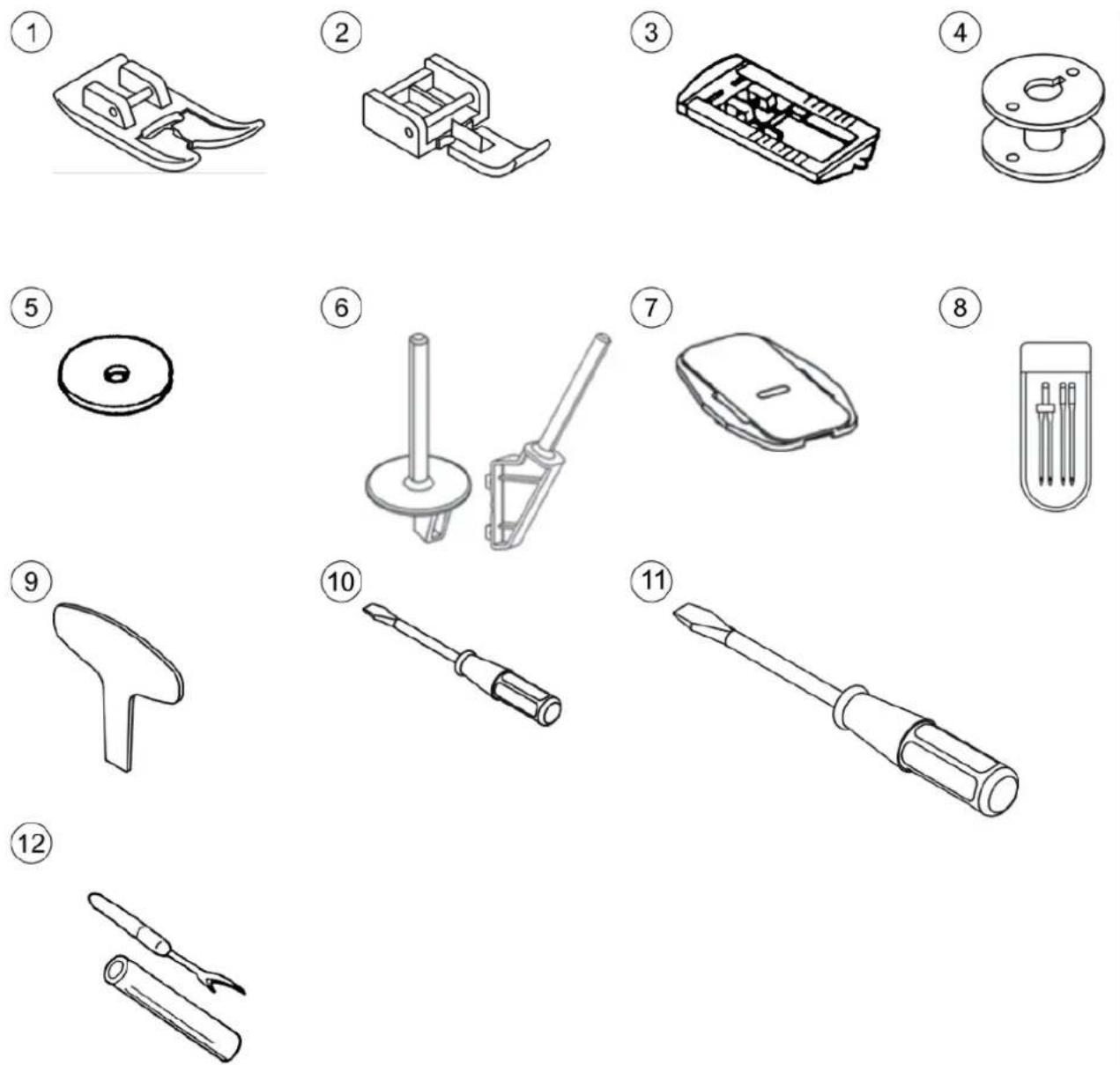

Inhalt der Zubehörbox

1) Standardfuß (Geradstich/Zickzackstich) (bereits montiert)
2) Reißverschluss-Nähfuß
3) Knopfl och-Nähfuß
4) Ersatzspule (3 Stück)
5) Filz für Garnrollenhalter (2 Stück)
6) Garnrollenhalter (2 Stück)
7) Stopfplatte
8) Nadelsortiment
9) Schraubendreher für Stichplatte
10) Schraubendreher (klein)
11) Schraubendreher (groß)
12) Tr ennmesser

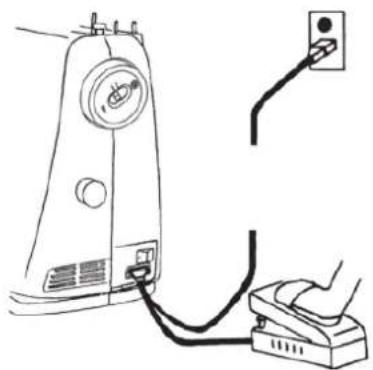

Elektrische Anschlüsse

Der Stromschalter schaltet sowohl die Maschine als auch das Nählicht ein. Stecken Sie den Kupplungsstekker des mitgelieferten Fußanlassers in das Steckergehäuse an der Maschine und dann den Netzstecker in die Steckdose.

Verwenden Sie nur den mitgelieferten Fußanlasser Typ KD 2902.

Schalten Sie beim Verlassen der Maschine, vor Wartungsarbeiten oder beim Auswechseln von Lampen immer die Maschine aus und ziehen Sie den Netzstecker aus der Steckdose.

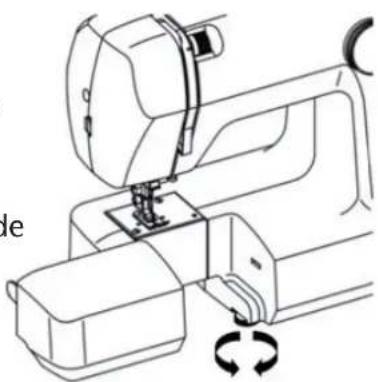

Standfestigkeit der Nähmaschine

Mit dem Regulierungsfuß (15) können Sie die Standfestigkeit der Nähmaschine justieren.

▶ Drehen Sie den Regulierungsfuß nach rechts, um ihn hinunter zu drehen, oder nach links, um ihn herauf zu drehen.
Justieren Sie den Fuß so, dass die Nähmaschine gerade auf der Arbeitsplatte steht und nicht wackelt.

Steuern der Nähgeschwindigkeit

Die Nähgeschwindigkeit wird über den Fußanlasser ge- steuert. Die Nähgeschwindigkeit kann dadurch verändert werden, dass man mehr oder weniger Druck auf den Fuß- anlasser ausübt.

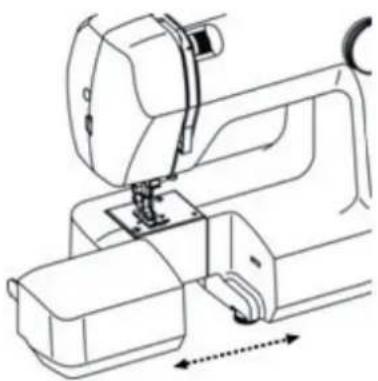

Ansetzen und Entfernen des Anschiebetisches

Die Maschine wird mit einem angesetzen Arbeitstisch geliefert. Das Innere des Anschiebetisches ist hohl und kann als Aufbewahrungsort für den Zubehörbeutel genutzt werden.

▶ Der Anschiebetisch wird entfernt, indem Sie ihn vorsichtig nach links wegschieben.

▶ Zum Ansetzen des Anschiebetisches setzen Sie ihn vorsichtig an die Maschine an und schieben ihn nach rechts, bis er hörbar einrastet.

VORBEREITENDE ARBEITEN

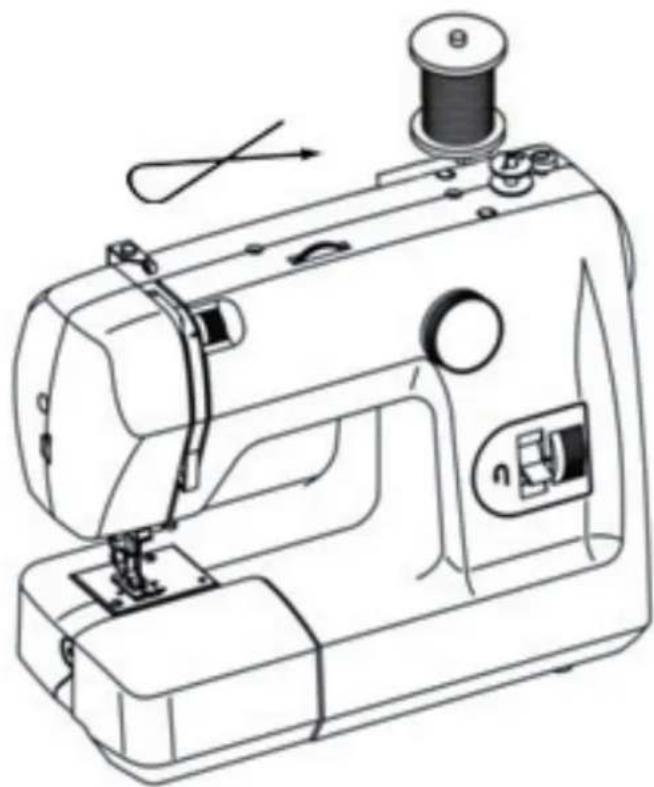

Aufspulen der Unterfadenspule

Die Unterfadenspulen lassen sich schnell und einfach mit der Nähmaschine aufspulen.

Dazu führen Sie den Faden von der Garnrolle durch die Fadenführung hin zur Spule.

Die genaue Vorgehensweise für das Aufspulen entnehmen Sie bitte den folgenden Punkten:

▶ Stellen Sie den Schalter im Handrad (9) auf das Spulensymbol, damit sich die Nadel während des Aufspulens nicht mitbewegt.
▶ Setzen Sie einen der Garnrollenhalter in die dafür vorgesehenen Aussparungen ein und stecken Sie eine Garnrolle darauf.
▶ Führen Sie nun den Faden von der Garnrolle, wie in der Abbildung ersichtlich, durch die Fadenführung. Führen Sie den Faden von vorne nach hinten durch die Fadenführung, so dass der Faden sich kreuzt.

▶ Fädeln Sie das Garnende wie abgebildet durch das Loch der Spule und wickeln Sie den Faden mit der Hand einige Umdrehungen auf die Spule.

▶ Stecken Sie die Spule auf die Spulenspindel (6), wobei das Fadenende oben auf der Spule ist. Schwenken Sie die Spulenspindel (6) nach rechts gegen den Spulenanschlag (7), bis er hörbar einrastet.

▶ Halten Sie das Fadenende fest und betätigen Sie den Fußanlasser. Sobald die Spule ein wenig aufgespult ist, lassen Sie das Fadenende los. Spulen Sie auf, bis die Spulenspindel (6) automatisch stoppt.

▶ Schwenken Sie die Spulenspindel (6) nach links und entfernen Sie die Spule.

▶ Schneiden Sie den Faden ab.
▶ Stellen Sie den Schalter im Handrad wieder auf das Nadelsymbol. Die Nadel bewegt sich nun wieder, wenn Sie den Fußanlasser betätigen.

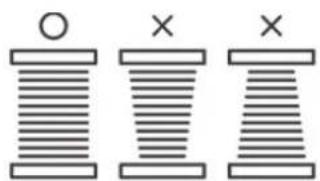

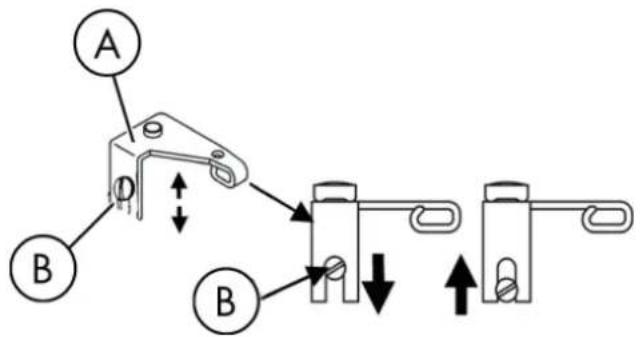

Sollte beim Aufspulen die Garnverteilung unregelmäßig sein, haben Sie die Möglichkeit die Höhe der Fadenführung zu regulieren:

Nd-

▶ Schraube (B) lösen, um die Höhe der Fadenführung (A) zu regulieren.

A B B

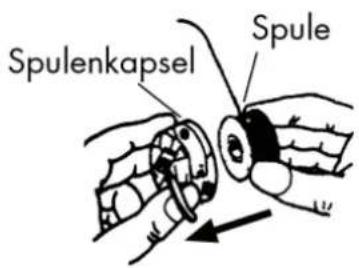

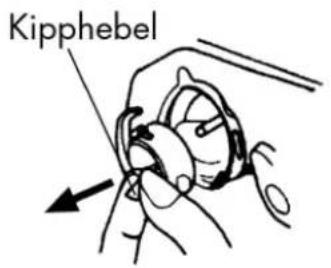

Entfernen der Spulenkapsel

▶ Entfernen Sie den Anschiebetisch.
▶ Stellen Sie die Nadel durch Drehen des Handrades (9) sowie den Nähfuß in die oberste Position und öffnen Sie die Spulenkapselabdeckung (17) wie in der Abbildung gezeigt.

Kipphebel

- Öffnen Sie den Kipphebel der Spulenkapsel und ziehen Sie diese aus der Maschine.

▶ Wenn Sie den Kipphebel loslassen, fällt die Spule von selbst aus der Spulenkapsel heraus.

Spulenkapsel Spule

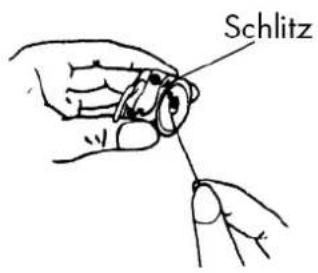

Einfädeln der Spulenkapsel

▶ Halten Sie die Spule zwischen Daumen und Zeigefinger Ihrer rechten Hand und lassen Sie ca. 15 cm des Fadens heraushängen.

▶ Halten Sie die Spulenkapsel in Ihrer linken Hand und setzen Sie die Spule in die Spulenkapsel ein.

Schlitz

▶ Führen Sie das Fadenende in den Schlitz am Rand der Spulenkapsel ein.

▶ Nun geben Sie den Faden unter der Spannungsfeder hindurch und in das Fadenloch. Versichern Sie sich, dass ca. 15 cm des Fadens aus der Spule heraushängen.

Spannfeder

NL

FR

DE

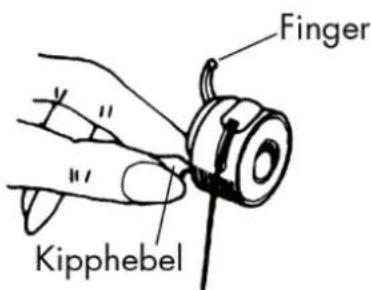

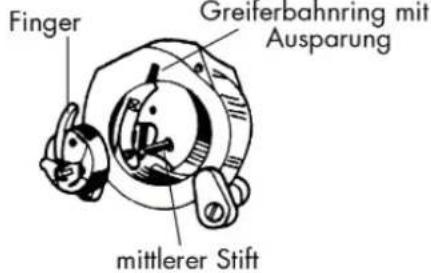

Einsetzen der Spulenkapsel

▶ Halten Sie die Spulenkapsel so, dass der Finger der Kapsel nach oben zeigt. Öffnen Sie den Kipphebel der Spulenkapsel.

Finger Kipphebel

▶ Setzen Sie die Spulenkapsel auf den mittleren Stift und drücken Sie die Kapsel vorsichtig hinein, bis der Finger für der Spulenkapsel in den Greiferbahnring eintritt.
▶ Lassen Sie die Klappe los und drücken Sie sie auf die Spulenkapsel.
▶ Schließen Sie die Spulenkapselabdeckung (17).

Finger Greiterbahnring mit Ausparung mittlerer Stift

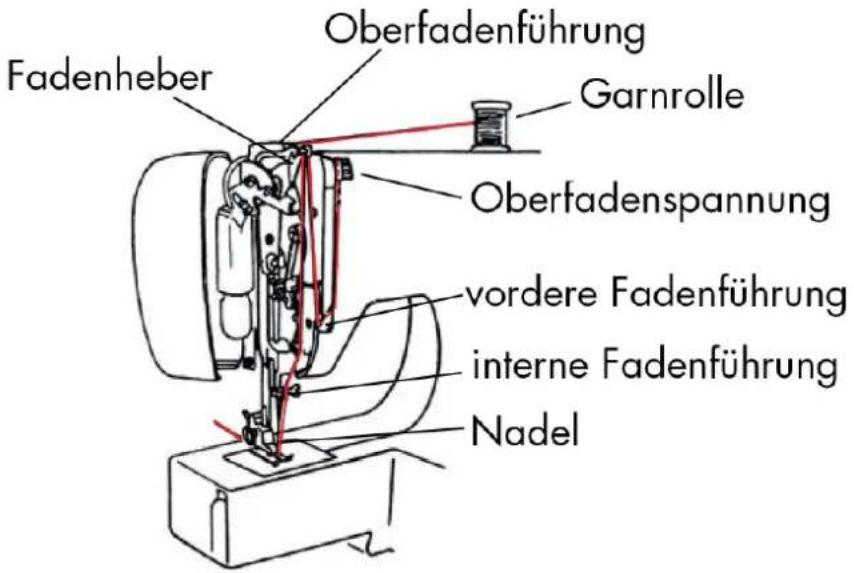

E infädeln des Oberfadens

Bitte lesen Sie die folgenden Anweisungen genau durch, da eine falsche Reihenfolge oder Fadenführung zu Fadenrissen, Stichauslassungen und Zusammenziehen des Stoffes führen kann.

▶ Auf der Frontklappe ist noch einmal die schematische Darstellung der Fadenführung abgebildet, orientieren Sie sich auch an dieser Zeichnung.

▶ Bringen Sie vor dem Einfädeln die Nadel durch Drehen des Handrades (9) und den Nähfußhebel in die oberste Stellung.

▶ Setzen Sie eine Garnrolle auf einen der Garnrollenhalter, wobei der Faden über die Rückseite der Garnrolle nach vorne führen soll.

▶ Halten Sie die Garnrolle mit der rechten Hand.

Fadenheber Oberfadenführung Garnrolle Oberfadenspannung vordere Fadenführung interne Fadenführung Nadel

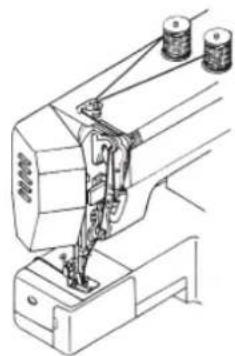

HINWEIS!

Die Abbildung dient nur der Verdeutlichung, die Frontklappe muss nicht geöffnet werden.

▶ Führen Sie nun den Faden durch die Oberfadenführung (2).

▶ Lassen Sie danach den Faden zwischen den Spannungsscheiben des Oberfadenspannungsreglers (3) durchlaufen.

Eine Oberfadenspannung von 3 ist für die meisten Anwendungen ideal.

▶ Führen Sie den Faden unter der vorderen Fadenführung hindurch nach oben, dabei wird die innere Führungsfe- der automatisch hinaufgeschoben.

▶ Fädel Sie dann den Faden von rechts nach links in den Haken des Fadenhebers (1) ein.

HINWEIS

Drehen Sie ggf. am Handrad (9), um den Fadenheber bis oben anzuheben.

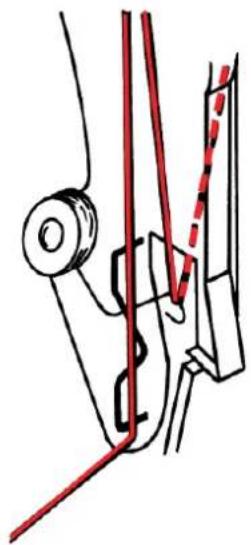

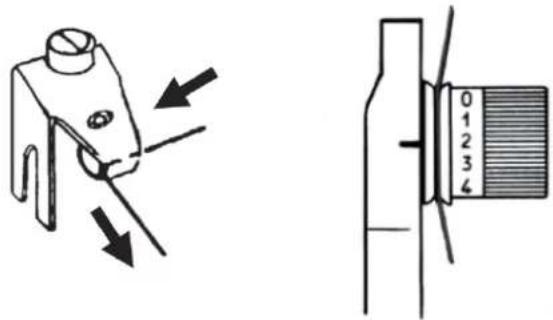

- Führen Sie den Faden nun wieder nach unten in Richtung Nadel, dabei wird er durch die interne Fadenführung und die Fadenführung der Nadelhalterung gelegt. - Fädeln Sie nun den Faden von vorne nach hinten durch das Nadelöhr und lassen Sie ein Fadenende von ca. 10 cm übrig.

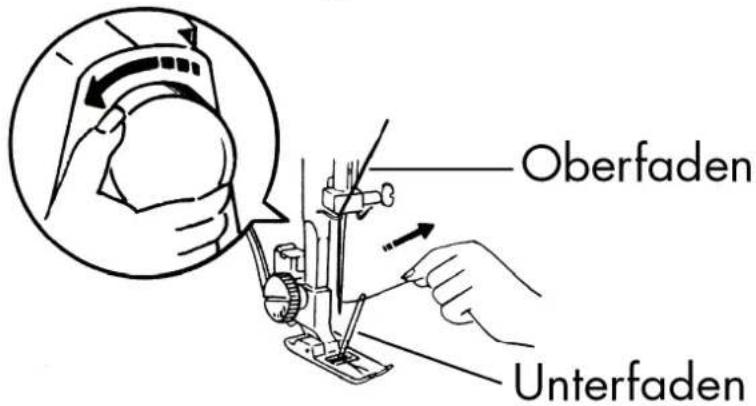

Heraufholen des Unterfadens

▶ Stellen Sie den Nähfuß (26) nach oben.

Drehen Sie das Handrad (9) mit der rechten Hand zu sich, bis die Nadel sich nach unten und wieder nach oben bewegt.

Dann stoppen Sie das Handrad (9), sobald die Nadel auf ihrer höchsten Position ist.

Halten Sie das Ende des Oberfadens mit Ihrer linken Hand fest.

Ziehen Sie den Oberfaden leicht nach oben, so dass der Unterfaden eine Schlinge bildet.

Oberfaden Unterfaden

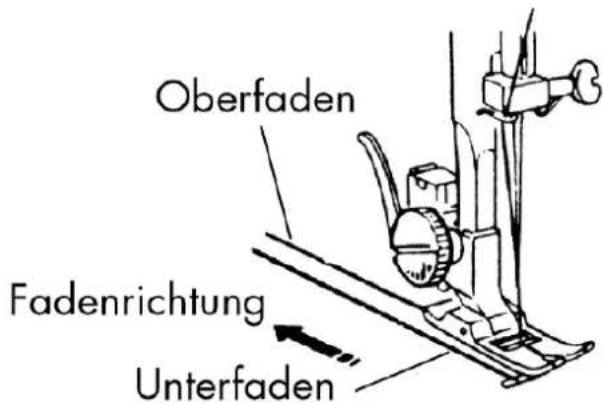

Ziehen Sie ca. 10 cm der beiden Fäden unter dem Nähfuß (26) nach hinten heraus.

Oberfaden Fadenrichtung Unterfaden

EINSTELLUNGEN

Einstellung der Fadenspannung

Wenn der Faden beim Nähen reißt, ist die Fadenspannung zu hoch.

Wenn sich beim Nähen kleine Schlaufen bilden, ist die Fadenspannung zu niedrig.

In beiden Fällen muss die Fadenspannung eingestellt werden.

Dabei müssen Oberfaden- und Unterfadenspannung im richtigen Verhältnis zueinander stehen.

Re gulierung der Oberfadenspannung

Die Spannung wird von den Scheiben, durch die der Faden geführt wird, erzeugt. Der Druck auf diese Scheiben wird durch den Oberfadenspannungsregler (3) reguliert. Je höher die Zahl, desto fester die Spannung.

HINWEIS

Eine Oberfadenspannung von 3 ist für die meisten Näharbeiten geeignet.

Die Oberfadenspannung wird erst durch das Herablassen des Nähfußes aktiviert.

Es gibt mehrere Gründe, die Spannung zu regulieren. So muss z. B. die Spannung für verschiedene Stoffe auch verschieden stark sein.

Die benötigte Spannung hängt von der Festigkeit und Dicke des Stoffes ab, wie viele Lagen Stoff genäht werden sollen, und welche Stichart Sie wählen.

Bitte achten Sie darauf, dass die Spannung von Ober- und Unterfaden gleichmäßig ist, da es sonst zu einem Zusammenziehen des Stoffes kommen kann.

Wir empfehlen, vor jeder Nährarbeit auf einem Stoffrest eine Probenaht zu machen.

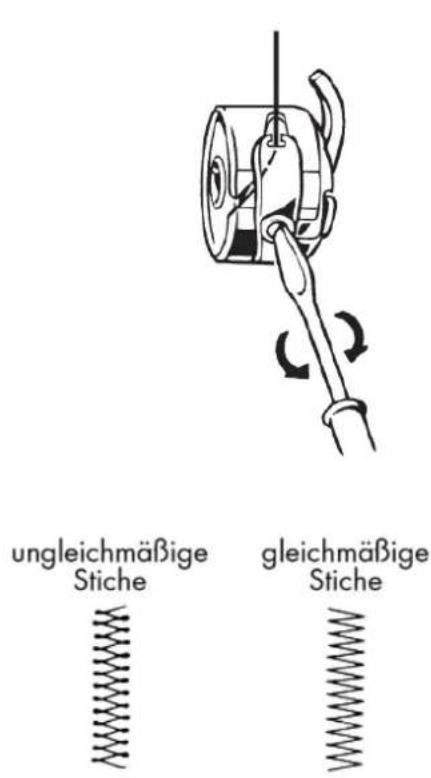

Regulierung der Unterfadenspannung

Die Unterfadenspannung muss selten reguliert werden, da diese bereits vom Hersteller für das Nähen allgemeiner Näharbeiten eingestellt ist.

Die Unterfadenspannung ist gerade richtig, wenn Sie den Faden leicht mit einem kleinen Widerstand aus der Spule herausziehen können.

Für besonders leichte oder schwere Stoffe muss der Unterfaden jedoch reguliert werden.

ungleichmäßige Stiche gleichmäßige Stiche

Die Unterfadenspannung verstellen Sie an der Einstellschraube der Spulenkapsel. Benutzen Sie zum Einstellen den kleinen beiliegenden Schraubendreher.

Nehmen Sie die Spulenkapsel heraus.

Niedrige Spannung:

Schraube gegen den Uhrzeigersinn drehen

Höhere Spannung:

Schraube im Uhrzeigersinn drehen.

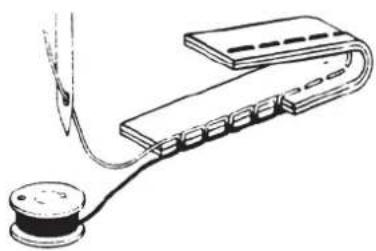

Unterfadenspannung überprüfen

ungleichmäßige Stiche gleichmäßige Stiche

Die einfachste Art die Unterfadenspannung zu überprüfen ist das Nähen eines mittleren Zickzackstichs auf dem Stoff, den Sie nähen wollen.

Benutzen Sie dazu die vorgesehene Nadel und Fäden.

Besonders deutlich wird es, wenn Sie für Ober- und Unterfaden verschieden farbige Fäden benutzen.

Nähen Sie nun einige Zickzackstiche.

Die Fadenspannung ist richtig, wenn Sie den Unterfaden nicht auf der Oberseite des Stoffes zu sehen bekommen.

Achten Sie darauf, dass Sie immer gleichmäßige Stiche nähen (siehe nebenstehende Abbildung).

Überprüfen der Fadenspannungen

Richtige Naht

Die richtige Einstellung von Ober- und Unterfadenspannung sollte gerade so fest sein, dass sich die Verschlingungen der Fäden in der Mitte des Stoffes befinden.

Der Stoff bleibt glatt und bildet keine Falten.

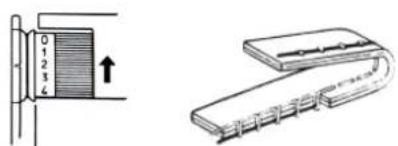

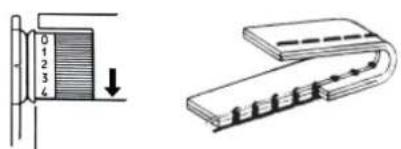

Unsaubere Nähte

Der Oberfaden ist zu fest und zieht den Unterfaden nach oben. Der Unterfaden erscheint auf der oberen Stoffl age.

Lösung:

Oberfadenspannung durch Drehen des Oberfadenspannungsreglers (3) niedriger einstellen.

Der Oberfaden ist zu locker. Der Unterfaden zieht den Oberfaden nach unten. Der Oberfaden erscheint auf der Unterseite der Stoffl age.

Lösung:

Oberfadenspannung durch Drehen des Oberfadenspannungsreglers (3) auf höher einstellen.

In beiden Fällen von unsauberen Nähten müssen Sie eventuell auch die Unterfadenspannung regulieren.

NÄHEN

Allgemeines

▶ Schalten Sie den Hauptschalter (12) ein.
▶ Stellen Sie die Nadel beim Wechsel der Sticharten immer in die höchste Position. Schieben Sie den Stoff weit genug unter den Nähfuß (26). Lassen Sie Ober- und Unterfaden etwa 10 cm nach hinten überstehen.
▶ Den Nähfußhebel herablassen. Während Sie den Faden mit Ihrer linken Hand festhalten, drehen Sie das Handrad (9) zu sich und bringen die Nadel auf jene Stelle des Stoffes, wo Sie zu nähen beginnen wollen.
▶ Betätigen Sie den Fußanlasser – je mehr der Fußanlasser durchgetreten wird, umso schneller läuft die Maschine. Führen Sie den Stoff beim Nähen sanft mit der Hand. Nähen Sie einige Rückwärtsstiche durch Bedienen des Rückwärtshebels (11), um die ersten Nahtstiche zu fi xieren.

Wenn Sie sich unsicher sind, ob zum Beispiel die Fadenspannung oder Stichart stimmen, probieren Sie die Einstellungen an einem Stoffmuster aus.

Der Stoff läuft automatisch unter dem Nähfuß (26) durch: Er darf nicht mit den Händen aufgehalten oder gezogen, sondern nur leicht geführt werden, damit die Naht die von Ihnen gewünschte Richtung erhäl t.

Auswahl der richtigen Nadel

Die Nummer, die die Stärke des Nadel anzeigt, ist auf dem Schaft angebracht.

Je höher die Nummer, desto stärker die Nadel.

Schaft

ACHTUNG!

Benutzen Sie auf keinen Fall eine Nadel, die gebogen oder stumpf ist. Es kann zu Schäden am Nähgut kommen.

Heben und Absenken des Nähfußes

Durch Heben oder Absenken des Nähfußhebels geht der Nähfuß (26) hinauf oder hinunter.

Um dicke Stoffe nähen zu können, kann der Nähfuß (26) für zusätzlichen Spielraum etwas angehoben werden.

Fingerschutz

Dieses Zubehörteil schützt Sie davor, mit der Hand unter die Nadel zu gelangen.

Rückwärtsnähen

Benutzen Sie das Rückwärtsnähen zum Verstärken am Anfang und Ende einer NahDrücken Sie den Rückwärtshebel (11) nach unten und halten Sie ihn gedrückt.
▶ Betätigen Sie den Fußanlasser – je mehr der Fußanlasser durchgetreten wird, desto schneller läuft die Maschine.
▶ Wenn Sie wieder auf Vorwärtsstich umschalten wollen, lassen Sie den Rückwärtshebel (11) einfach los.

Stoff aus der Nähmaschine nehmen

Beenden Sie Ihre Näharbeiten immer so, dass die Nadel in der höchsten Position ist. Um den Stoff zu entfernen, heben Sie den Nähfuß (26) und ziehen Sie den Stoff von sich weg nach hinten.

Wechseln der Nährichtung

▶ Wenn Sie an den Ecken des Nähguts die Nährichtung ändern wollen, gehen Sie wie folgt vor:Stoppen Sie die Maschine und drehen Sie das Handrad (9) so weit zu sich, bis die Nadel im Stoff steckt.

▶ Heben Sie den Nähfuß (26).

▶ Drehen Sie den Stoff um die Nadel, um die Richtung wie gewünscht zu ändern.

▶ Senken Sie den Nähfuß (26) wieder und fahren Sie mit dem Nähen fort.

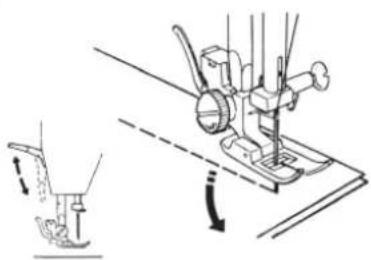

Durchtrennen des Fadens

Durchtrennen Sie den Faden mit dem Fadenschneider (21) an der Seite der Fronklappe oder mit einer Schere. Geben Sie an Fadenlänge ca. 25 cm ab Nadelöhr zu.

Der Programmwahlknopf

Bei dieser Nähmaschine stehen Ihnen verschiedene Nutz- und Zierstiche zur Auswahl. Mit dem Programmwahl-knopf (8) können Sie einfach das gewünschte Stichmuster einstellen.

▶ Versichern Sie sich immer vor einem Stichwechsel, dass die Nadel sich in der obersten Position befi ndet.

Drehen Sie den Programmwahlknopf so, dass die gewünschte Stichart an dem Markierungszeichen steht.

TIPP

Sollte die Maschine nicht gemäß des ausgewählten Nähprogramms nähen, drehen Sie den Programmwahlknopf (6) einmal komplett durch; kehren Sie dann wieder zu der gewünschten Stichart zurück.

0 0,5 1 2 3 4

Stichl ängeneinstellung

- Mit dem Stichlängenregler (10) können Sie die Länge des Stichmusters wählen. Drehen Sie das Stichlängenregler so, dass die Nummer der gewünschten Stichlänge an der Markierung steht. - Die Nummern zeigen die ungefähre Stichlänge in Millimetern.

0 1 2 3 4

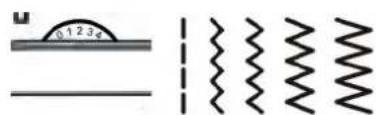

Stichbreiteneinstellung

Mit dem Stichbreitenregler (4) können Sie die Breite eines Zickzackstichs oder eines Stichmusters wählen.

▶ Einstellung 0: Geradstich.
Einstellung 1-5: Verschiedene Breiten der Musterstiche.

ACHTUNG!

Wenn Sie die Zwillingsnadel verwenden, stellen Sie die Stichbreite maximal auf 3. Bei einer höhere Einstellung können die Nadeln brechen.

Sticharten (Programme)

Die Sticharten werden am Programmwahlknopf (8) eingestellt. Achten Sie immer darauf, dass sich die Nadel in der höchsten Position befi ndet, bevor Sie einen Stichartwechsel vornehmen.

Machen Sie vor jeder Anwendung eines Stichprogrammes einen Nähprobe auf einem Stoffmuster.

HINWEIS

Zum Einsetzen und Entfernen des Nähfußes lesen Sie bitte Seite 35

Geradstich

Zum allgemeinen Nähgebrauch und zum Absteppen geeignet.

Nähfuß: Standardfuß

Programm:....A

Stichlänge: 1 bis 4

Stichbreite: 0

Zickzackstich

Der Zickzackstich ist einer der meistgebrauchten Stiche. Er erlaubt viele Anwendungsmöglichkeiten wie z. B. Einsäumen, Applikationen und Monogramme aufnähen.

Bevor Sie den Zickzackstich nutzen, nähen Sie zur Nahtverstärkung einige Geradstiche.

Nähfuß: Standardfuß

Programm:....A

Stichlänge: 0,5 bis 4

Stichbreite: 1 bis 5

TIPPS FÜR ZICKZACKSTICHE

Um bessere Zickzackstiche zu erhalten, muss die Oberfadenspannung lockerer sein als beim Nähen von Geradstichen.

Der Oberfaden sollte auf der Unterseite des Stoffes leicht sichtbar sein.

Der sogenannte Satinstich, ein sehr enger Zickzackstich, eignet sich besonders für Applikationen, Monogramme und verschiedene Zierstiche.

Programmwahl wie beim normalen Zickzackstich.

Nähfuß: Standardfuß

Programm:....A

Stichlänge: 0,5 bis 2

Stichbreite: 1 bis 2

TIPP

Wenn Sie diesen Stich benutzen, sollten Sie die Oberfadenspannung etwas lockern. Je breiter der Stich sein soll, desto lockerer sollte die Oberfadenspannung sein. Beim Nähen von sehr dünnen oder weichen Stoffen sollten Sie ein dünnes Papier unter den Stoff legen und mit nähen. So verhindern Sie das Auslassen von Stichen und Zusammenziehen des Stoffes.

Zickzack mit drei Stichen

Mit dieser Stichart werden Kanten versäubert.

Nähfuß: Standardfuß

Programm: B

Stichlänge: 1 bis 3

Stichbreite: 3 bis 5

Umgekehrter Blindsaum

Mit dieser Stichart werden Kanten versäubert.

Nähfuß:......Standardfuß

Programm:......C

Stichlänge: 1 bis 3

Stichbreite: 3 bis 5

Blindstich

Zum so genannten Blindsäumen.

Nähfuß:......Standardfuß

Programm: ...... D

Stichlänge: 1 bis 3

Stichbreite: 5

Verwenden Sie eine Nähgarnfarbe, die genau zum Stoff passt.

Bei sehr leichten oder transparenten Stoffen verwenden

Sie einen transparenten Nylonfaden.

▶ Falten Sie den Stoff wie in der Abbildung gezeigt zusammen.
▶ Nähen Sie auf der Falte, wie gezeigt. Die geraden Stiche sollen auf dem Saum sein, und die Spitzen der Zick-zackstiche sollen jeweils nur in die obere Falte des Stoffes stechen.
▶ Nehmen Sie nun den Stoff aus der Maschine und streichen Sie ihn glatt.

Der ausgefaltete Stoff zeigt nun einen Blindsaumstich.

Elastikstich: Dreifachgerad- und -zickzackstich

Verwenden Sie die Sticharten zum Nähen von elastischen Stoffen oder Strick, dem Aufnähen von Gummibändern etc.

Der Dreifach-Stretchgerad- oder -zickzackstich ergibt eine besonders feste Stichnaht, z. B. für Schrittnähte an Hosen, Ärmeleinsätzen, Inlets usw., die dreimal so stark ist wie eine normale Naht und die auch wesentlich dehnbarer ist. Man kann die Naht zusammen mit dem Stoff spannen, ohne dass der Faden reißt.

Nähfuß: Standardfuß

Programm:....E

Stichlänge: 4

Stichbreite: 0 bis 5

Nähen von allen Arten elastischer Stoffe

Verwenden Sie einen synthetischen Faden. Dadurch wird die Naht fast unsichtbar.

Zusammennähen zweier Stoffteile (Risen)

Mit dem Elastikstich können zwei Stoffteile stumpf zusammengenäht werden.

▶ Legen Sie die zwei Stoffkanten unter den Nähfuß. Achten Sie darauf, dass beide Kanten beisammen bleiben und die Nadel links und rechts gleichmäßig in den Stoff sticht.

Aufnähen von Gummibändern

▶ Legen Sie das Gummiband an der gewünschten Stelle auf.

Das Gummiband mit dem Elastikstich aufnähen, wobei das Band vor und hinter dem Nähfuß mit den Händen gespannt wird. Je stärker die Spannung desto dichter wird die Kräuselung.

e bei

Rautenstich

Der Rautenstich ist vielseitig verwendbar und dekorativ, z. B. zum Aufnähen von Spitzen oder Gummibändern oder zum Nähen auf Stretch und anderem Elastikmaterial.

Nähfuß:......Standardfuß

Programm: F

Stichlänge: 4

Stichbreite: 5

Für die Rautenarbeiten bitte beachten:

Kräuseln Sie das Nähgut gleichmäßig an.

Unterlegen Sie die Kräusel mit einem schmalen Stoffstreifen und übernähen Sie sie mit dem Rautenstich.

Nähen Sie die Rautenarbeit fertig, bevor Sie das so verzierte Teil in das ganze Kleidungsstück einsetzen.

Bei sehr leichten Stoffen kann dieselbe Wirkung mit einem elastischen Faden erreicht werden.

Einfacher Überwendlingsstich

Dieser Stich ist besonders geeignet, Jersey und Jogging-Anzüge zu nähen und zu fl icken. Dieser Stich ist genauso dekorativ wie nützlich. Er besteht aus glatten Seitenlinien mit Querverbindungen und ist absolut elastisch.

Nähfuß:......Standardfuß

Programm: G

Stichlänge: 4

Stichbreite: 5

Legen Sie den Rand des Stoffes so unter den Nähfuß, dass die Nadel mit dem rechten Ausschlag Geradstiche näht und gerade noch den Rand des Stoffes berührt, und so mit dem linken Ausschlag ein Zickzackstich genäht wird.

Zierstickstiche

Die Programme H bis R bieten eine Vielzahl von Zierstichen.

Nähfuß: ....Standardfuß Stichlänge Programme H bis K: ....4 Stichlänge Programme L bis R: 0,25 bis 1 Stichbreite: ....5

Die Bogennaht (Programm N) ist zum Beispiel ideal zum Nähen dekorativer Muster von Tischtüchern, Servietten, Krägen, Manschetten usw.

Knopfl öcher

TIPP

Um die passende Stichlänge zu fi nden, ist es empfehlenswert, ein Muster-Knopfl och auf einem Stoffrest zu nähen.

Nähfuß: Knopfloch-Nähfuß Programm: S bis U Stichlänge: 0,25 bis 1 Stichbreite: 5

▶ Stellen Sie den Fuß und die Nadel auf ihre höchste Stellung. Ersetzen Sie den Fuß mit dem Knopfl och-Nähfuß.

Markieren Sie auf dem Stoff, wo das Knopfloch genäht werden soll, die gewünschte Knopfl ochlänge; benutzen Sie einen Bleistift oder Schneiderkreide.

▶ Wählen Sie mit dem Programmwahlknopf (8) das Programm S, um den linken Riegel zunähen.

▶ Führen Sie den Oberfaden durch die öffnung des Knopfl och-Nähfußes und ziehen Sie beide, den Ober- und den Unterfaden, auf die linke Seite. Senken Sie den Fuß und nähen Sie langsam, bis die gewünschte Länge des Seitenriegels erreicht ist.

▶ Heben Sie die Nadel auf die höchste Position und wechseln Sie zum Programm T für den unteren Riegel.

Nähen Sie dann einige Stiche des unteren Riegels.

▶ Heben Sie die Nadel wieder in die höchste Position und wechseln Sie zum Programm U für den rechten Riegel.

▶ Nähen Sie nun den rechten Seitenriegel in genau der gleichen Länge wie auf der linken Seite.

▶ Bringen Sie die Nadel in die höchste Position und wählen Sie erneut das Programm T für den oberen Riegel.

▶ Nähen Sie dann, wie bereits beim unteren Riegel, auch den oberen Riegel mit einigen Stichen.

▶ Zum Abschluss empfiehlt es sich die Stichlänge auf „0“ zu setzen und noch einige Stiche zu nähen, damit die Fäden besser verknüpft werden und das Knopfl och nicht so schnell ausfranst.

▶ Zum Abschluss trennen Sie mit dem beigefügten Trennmesser noch den Stoff zwischen den Nähten auf. Gehen Sie dabei sehr vorsichtig zu Werke, damit Sie keinen der Riegel beschädigen.

TIPP

Um ein Durchtrennen des oberen Riegels zu vermeiden, empfi ehlt es sich, eine Stecknadel vor den Riegel zu stekken.

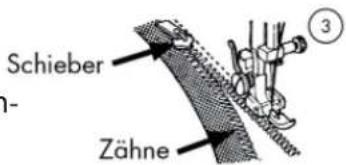

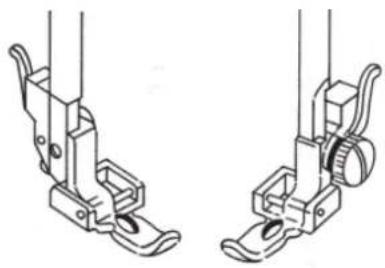

Reißverschlüsse einnähen

Nähfuß: ....Reißverschluss-Nähfuß Programm: ....A Stichlänge: ....1 bis 4 Stichbreite: ....0 Je nachdem, welche Seite des Reißverschlussbandes Sie nähen, muss der Nähfuß immer auf dem Stoff aufliegen. Aus diesem Grund wird der Nähfuß entweder auf der linken oder rechten Seite befestigt, nicht in der Mitte wie alle anderen Nähfüße.

▶ Stellen Sie den Nähfuß und die Nadel in die höchste Position, um den Nähfuß auszuwechseln.
▶ Heften Sie den Reißverschluss auf den Stoff und legen Sie das Werkstück unter den Fuß in Position.
Um die rechte Seite des Reißverschlusses anzunähen, fi xieren Sie den Reißverschluss-Nähfuß so, dass die Na-del auf der linken Seite näht (1).
Nähen Sie auf der rechten Seite des Reißverschlusses, wobei die Naht so nahe wie möglich an die Zähne herangeführt werden soll. (1)
Nähen Sie den Reißverschluss etwas 0,5 Zentimeter unterhalb der Zähne mit einem Steg fest.

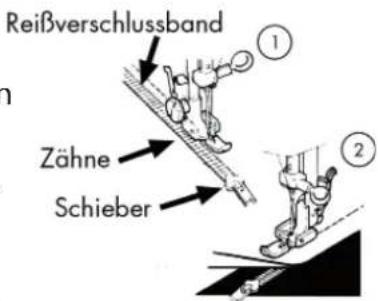

Um die linke Seite des Reißverschlusses anzunähen, wechseln Sie die Fußposition am Nähfußhalter.
▶ Nähen Sie in der gleichen Weise wie auf der rechten Seite des Reißverschlusses (2).
▶ Bevor der Fuß den Schieber auf dem Reißverschlussband erreicht, heben Sie den Fuß nach oben und öffnen Sie den Reißverschluss, wobei die Nadel im Material bleibt (3).

Reißverschlussband Zähne Schieber

Schieber Zähne

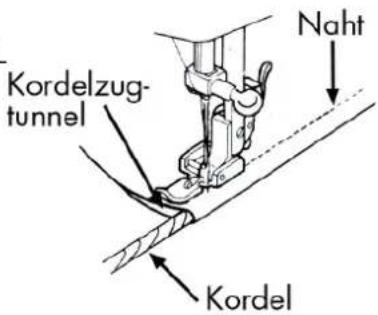

Kordeln einnähen

Mit dem Reißverschluss-Nähfuß könne Sie auch leicht Kordeln einnähen, wie in der Abbildung zusehen.

▶ Schlagen Sie den Stoff einmal um, so dass ein Kordelzugtunnel entsteht und nähen Sie dann an der Kordel entlang wobei der Reißverschluss-Nähfuß hinter der Kordel liegen muss.

Kordelzug- tunnel Naht Kordel

Stopfen

Stopf platte montieren

Stopfplatte Stichplatte

Bei verschiedenen Nährarbeiten, z. B. Annähen von Knöpfen, Haken, ösen sowie zum Stopfen und Sticken, ist es erforderlich, dass kein automatischer Transport des Nähguts erfolgt, sondern Sie den Transport des Nähguts selbst kontrollieren können.

In diesen Fällen müssen Sie die im Zubehör enthalte- ne Stopfplatte montieren.Stellen Sie den Nähfußhebel nach oben und bringen Sie die Nadel durch das Drehen des Handrades (9) in die höchste Position.
▶ Drücken Sie nun die beiden Stifte der Stopfplatte in die entsprechenden öffnungen der Stichplatte (19), bis sie einrasten, wie in Abb. 1 und 2 gezeigt.
Um die Stopfplatte wieder zu entfernen, brauchen Sie nur die Ekken anheben.

▶ Entfernen Sie den Nähfußhalter und wählen Sie die normale Unterfadenspannung.

Die Oberfadenspannung sollte etwas lockerer sein als normal.

Nähfuß:……keinen Nähfuß

Programm:....A

Stichlänge: 1 bis 4

Stichbreite: 0

Wenn nötig, können Sie die schadhafte Stelle noch mit einem Stück Stoff unterlegen.

▶ Legen Sie die Arbeit unter die Nadel und lassen Sie den Nähfußhebel herab, damit die Fadenspannung wirksam wird.
▶ Durch langsames Vor- und Rückschieben des Stoffes mit der Hand beginnen Sie langsam zu nähen.
Wiederholen Sie diesen Vorgang solange, bis die schadhafte Stelle dicht mit parallel liegenden Stichen ausgefüllt ist.
▶ Falls notwendig, kann noch einmal, wie beim Stopfen mit der Hand, in Querrichtung überstopft werden.

TIPP

Während des Stopfen muss der Stoff gut gespannt sein. Wenn die beschädigte Stelle groß ist, empfi ehlt es sich, das Nähgut in einen Stickrahmen (im Fachhandel erhältlich) einzuspannen.

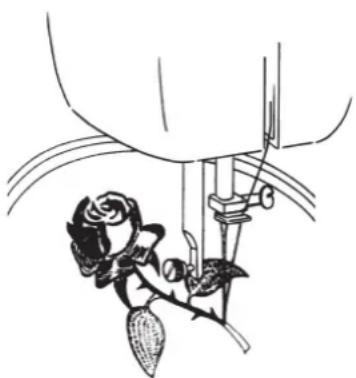

Sticken

Allgemeines

Entfernen Sie den Nähfuß und montieren Sie die Stopfplatte. Wählen Sie die normale Unterfadenspannung. Nähfuß:....ohne Nähfuß Programm:....A Stichlänge:....1 bis 4 Stichbreite:....0 bis 5 Die Oberfadenspannung muss so locker eingestellt werden, dass der Unterfaden nicht auf die rechte Seite des Stoffen gezogen wird.

▶ Spannen Sie den Stoff in den Stickrahmen (im Fachhandel erhältlich).
- Senken Sie den Nähfußhalter, damit die Fadenspannung wirksam wird.
▶ Halten Sie den Stickrahmen mit Ihrer Hand fest, während Sie das gewünschte Muster nähen. Bewegen Sie nicht den Stoff, sondern immer den Stickrahmen.

Kommen Sie mit Ihren Fingern nicht zu nahe an die Na-del. Es besteht Verletzungsgefahr!

TIPP

Wir empfehlen Ihnen, das gewünschte Stickmuster auf der rechten Stoffseite mit Bleistift oder Schneiderkreide (im Fachhandel erhältlich) aufzuzeichen.

Nähen mit einer Zwillingsnadel (Doppelnadel)

Die Zwillingsnadel ist im gutsortierten Fachhandel erhältlich. Achten Sie beim Kauf darauf, dass der Abstand zwischen den beiden Nadeln nicht 2,5 mm überschreiten soll.

Mit der Zwillingsnadel lassen sich wunderschöne zweifarbige Muster erzeugen, wenn Sie zum Nähen verschiedenfarbige Garne benutzen.

HINWEIS

Verwenden Sie nur den Geradstich oder Zickzackstich bei der Zwillingsnadel.

Stellen Sie die Stichbreite auf maximal 3.

Bei anderen Programmen oder einer höheren Stichbreite können sich die Nadeln verbiegen oder brechen. Set-
zen Sie die Zwillingsnadel auf die gleiche Weise ein wie eine Einfachnadel (siehe Seite 34).
▶ Geben Sie zwei gleichvolle Garnrollen auf die ausziehbaren Garnrollenhalter.
▶ Versichern Sie sich, dass Sie die beiden Filzscheiben, die im Zubehör mitgeliefert werden, auf die beiden Garnrollenhalter platziert haben.
▶ Fädeln Sie beide Fäden durch die Fadenhalterung ein, wie bei einem Einzelfaden.
▶ Bei den Oberfadenspannungsscheiben führen Sie die beiden Fäden durch die Scheiben, achten Sie darauf, dass ein Faden rechts von der mittleren Scheibe verläuft und der zweite Faden links von der Scheibe.
▶ Führen Sie beide Fäden in die Fadenführung.
▶ Bei den Nadelöhren fädeln Sie einen Faden rechts und einen links ein.

HINWEIS

Um eine Ecke mit der Zwillingsnadel zu nähen, heben Sie die Nadel aus dem Stoff heraus, da sonst die Zwillingsnadel brechen oder verbogen werden kann.

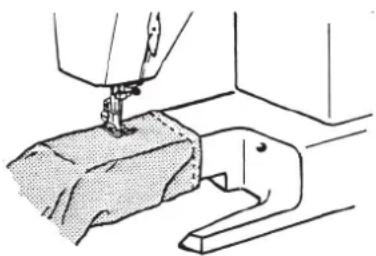

Nähen mit dem Freiarm

Der Freiarm (20) ermöglicht es Ihnen, röhrenförmige Stücke leichter zu nähen, z. B. für das Nähen von Ärmeln und Hosenbeinen ist diese Funktion sehr hilfreich.

Ihre Nähmaschine kann leicht zu einer Freiarm-Maschine gemacht werden, indem Sie den Anschiebetisch mit der Zubehörbox von der Nähmaschine entfernen.

Bei folgenden Nährarbeiten ist der Freiarm (20) besonders hilfreich:

• Ausbessern von Ellbogen und Knien in Kleidungsstücken.
• Ärmeln nähen, besonders bei kleineren Kleidungsstücken.
• Applikationen, Stickereien oder Säumen von Kanten, Manschetten oder Hosenbeinen.
• Nähen von elastischen Taillenbündchen an Röcken oder Hosen.

WARTUNG, PFLEGE UND REINIGUNG

ACHTUNG!

Schalten Sie bitte vor allen Wartungs-, Reinigungs- und Austauscharbeiten immer die Maschine aus und ziehen Sie den Netzstecker.

Auswechse In der Nählampe

▶ Die Nählampe wird mittels des Hauptschalters (12) ein- bzw. ausgeschaltet.

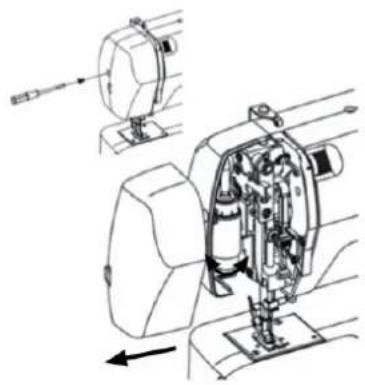

▶ Zum Öffnen der Frontklappe lösen Sie mit dem mitgelieferten Schraubendreher die Schraube in der Mitte der Frontabdeckung.
Ziehen Sie nun die Frontklappe nach vorne ab.
▶ Wechsel Sie nun die Lampe, indem Sie sie gegen den Uhrzeigersinn herausdrehen.
▶ Schieben Sie die Frontklappe wieder auf, bis sie hörbar einrastet und befestigen Sie sie mit der Schraube.

HINWEIS

Die maximal zulässige Leistung der Lampe ist 15W. Glühlampen sind im Fachhandel erhältlich.

Auswechseln der Nadel

Drehen Sie das Handrad (9) zu sich, bis die Nadel auf der höchsten Position steht.
- Lösen Sie die Nadelhalteschraube durch Drehen mit einem Schraubendreher zu Ihnen hin.
▶ Entfernen Sie die Nadel von der Nadelhalterung.

▶ Setzen Sie die neue Nadel mit der flachen Seite nach hinten ein. Schieben Sie die Nadel bis zum Anschlag nach oben.

Ziehen Sie die Nadelhalteschraube wieder fest.

Nadelstange Nadelhalteschraube Anziehen Lösen Flache Seite nach hinten

HINWEIS

Nadeln sind im Fachhandel erhältlich.

Informationen zu Typenbezeichnung und Stärke entnehmen Sie bitte der Stoff-, Garn- und Nadeltabelle auf Seite 45.

Entfernen und Einsetzen des Nähfußes

▶ EntfernenDrehen Sie das Handrad (9) zu sich, bis die Nadel ihre höchste Position erreicht hat.
▶ Heben Sie den Nähfuß durch Hinaufdrücken des Nähfußhebels.
▶ Durch Hinaufdrücken des Nähfußauslösehebels (30), hinter dem Nähfußhalter, fällt der Nähfuß herunter.

▶ Legen Sie den Nähfuß so auf, dass der Stift am Fuß direkt unter der Nut des Fußhalters zum Liegen kommt. Senken Sie den Nähfußhebel.
- Drücken Sie nun noch den Nähfußauslösehebel nach oben. Der Nähfuß rastet nun automatisch ein.

Entfernen und Einsetzen des Nähfußhalters

Der Nähfußhalter braucht nicht entfernt zu werden, es sei denn, Sie wollen entweder Stopfen, Sticken oder sich Raum zur Reinigung des Stofftransporteurs (27) verschaffen.

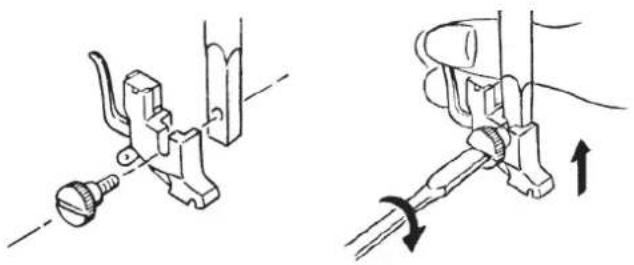

Entfernen

▶ Bringen Sie die Nadel in ihre höchste Position durch Drehen des Handrades (9) zu sich hin und stellen Sie den Nähfußhebel nach oben.
Entfernen Sie den Fuß vom Nähfußhalter und lösen Sie die Nähfußhalterschraube mit dem beigefügten Schraubendreher.

▶ Bringen Sie die Nadel in ihre höchste Position durch Drehen des Handrades (9) zu sich hin und stellen Sie den Nähfußhebel nach oben.
▶ Wenn Sie nun den Nähfußhalter einsetzen, drücken Sie ihn so weit wie möglich nach oben und ziehen Sie die Nähfußhalterschraube mit dem beigefügten Schraubendreher fest.

Pfl ege der Nä hmaschine

Die Nähmaschine ist ein feinmechanisches Erzeugnis und braucht regelmäßig Pfl ege, um stets einwandfrei zu funktionieren.

Für diese Pfl ege können Sie selbst sorgen.

Pflege heißt vor allem: Reinigen und Ölen.

HINWEIS

Verwenden Sie zum Ölen nur spezielle Nähmaschinenöle bester Qualität, da andere öle nicht geeignet sind.

Beachten Sie, dass sich nach dem ölen Rückstände im Gerät befin den können. Nähen Sie zur Beseitigung dieser Rückstände einige Stiche auf einem Musterstoffstück oder einem Stoffrest. So vermeiden Sie eine Verschmutzung Ihres Nähguts.

Reinigen des Gehäuses und des Fußanlassers

Vor der Reinigung ziehen Sie bitte den Netzstecker aus der Steckdose.

Für die Reinigung des Gehäuses und des Fußanlassers verwenden Sie ein trockenes, weiches Tuch. Vermeiden Sie Chemische Lösungs- und Reinigungsmittel, weil diese die Oberfläche und/oder Beschriftungen des Gerätes beschädigen können.

Es ist notwendig, die Stofftransporteurzähne immer sauber zu halten, um ein einwandfreies Nähen zu gewährleisten Entfernen Sie die Nadel und den Nähfuß (siehe Seite 34 ff.).

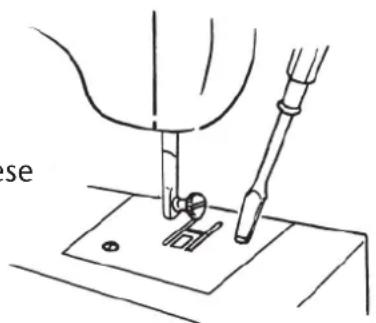

- öffnen Sie die Schrauben der Stichplatte (16), um diese von der Maschine zu entfernen.

▶ Entfernen Sie mit einer Bürste Staub und Fadenreste von den Transporteurzähnen.

▶ Setzen Sie die Stichplatte (16) wieder ein.

Reinigen und Ölen des Spulengehäuses

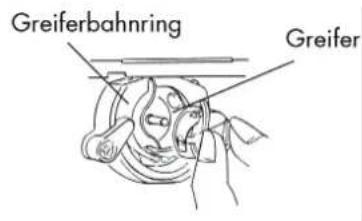

Greiferbahnring Greifer

▶ Bringen Sie die Nadel in die höchste Stellung, ansonsten kann der Greifer nicht herausgenommen werden.
▶ Nehmen Sie die Spulenkapsel heraus.

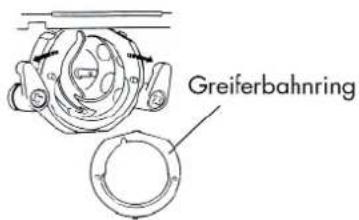

Greiferbahnring

▶ Drehen Sie die Schnapphebel nach außen, wie gezeigt, und entfernen Sie den Greiferbahnring.

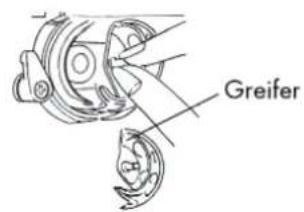

Greifer

▶ Entfernen Sie den Greifer, indem Sie den Zapfen in der Mitte des Greifers festhalten.
▶ Entfernen Sie alle Schmutzteile aus dem Greiferbahnring der Greiferbahn und ölen Sie die Teile mit einem Lappen.

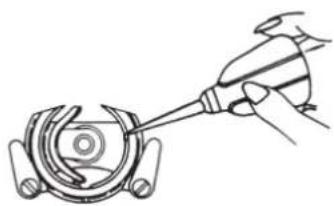

▶ Geben Sie ein bis zwei Tropfen öl auf die Spulengreiferbahn, wie gezeigt.
▶ Bauen Sie nun alles in umgekehrter Reihenfolge wieder zusammen.

Ölen der Maschi ne

HINWEIS

Ihre Nähmaschine ist ab Werk bereits geölt und zum Gebrauch fertig.

Ölen des Maschine hinter der Frontklappe

Die zu ölenden Stellen sind auf der Abbildung mit Pfeilen markiert. Vor dem ölen sollten diese Stellen gereinigt werden. Geben Sie ein oder zwei Tropfen eines guten Nähmaschinenöls auf diese Stellen.

Läuft die Maschine nicht einwandfrei, nachdem sie längere Zeit nicht mehr in Betrieb war, lassen Sie die geölte Maschine bei geschlossener Frontklappe ungefähr eine Minute schnell laufen.

Vergessen Sie nicht, zuerst auf einem Stoffrest zu nähen, um eventuell austretendes öl aufzusaugen.

TIPP

Je nach Gebrauchshäufigkeit soll dieser Teil der Maschine öfter geölt werden.

Demontage des hinteren Gehäusedeckels HINWEIS!

Der folgende Teil beschreibt das Ölen der Nähmaschinenmechanik, dieses muss vom Endkunden nicht ausgeführt werden. Sollte es denn noch einmal notwendig werden die Mechanik zu Ölen, wenden Sie sich an unser Service Center oder eine andere geeignete Fachwerkstatt.

▶ Bringen Sie den Nähfußhebel nach oben, öffnen Sie die Frontklappe und lösen Sie die Schraube (A).

Da sich die Schrauben A, B und C unterscheiden, bewahren Sie diese immer getrennt auf.

▶ Entfernen Sie den Anschiebetisch und öffnen Sie die Spulenkapselabdeckung (17).

Ziehen Sie die beide Garnrollenhalter heraus.

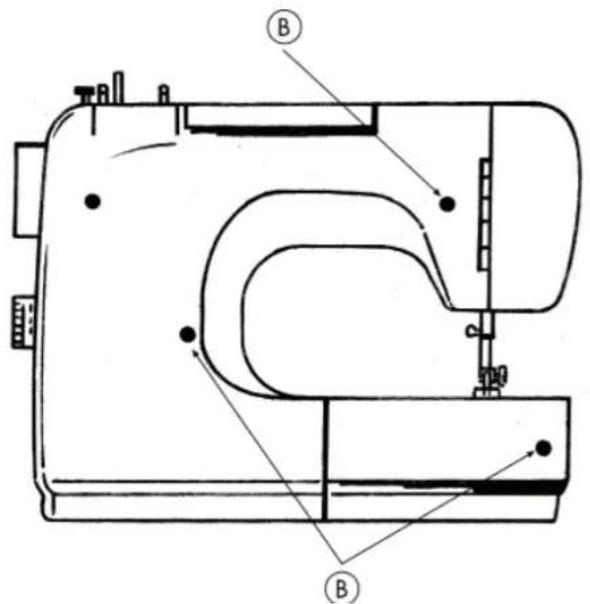

▶ Legen Sie die Maschine mit der hinteren Seite nach oben und schrauben Sie die vier Schrauben (B) und die zwei Schrauben (C) am Boden ab, wie gezeigt.
▶ Stellen Sie die Maschine wieder hin.

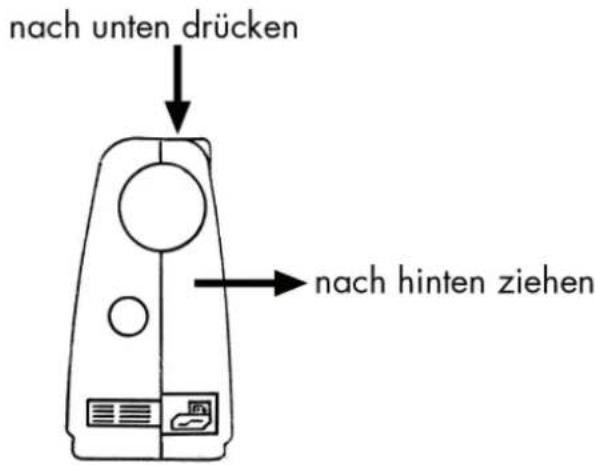

• Drücken Sie vorsichtig die obere Kante des hinteren Deckels mit einer Hand herunter.
  Ziehen Sie den hinteren Deckel nach außen ab.

nach unten drücken nach hinten ziehen

Ölen der Ober- und Unterseite der Maschine

Die zu ölenden Stellen sind auf der Abbildung mit Pfeilen markiert. Vor dem Ölen sollten diese Stellen gereinigt werden. Geben Sie ein oder zwei Tropfen eines guten Nähmaschinenöls auf diese Stellen.

Oberseite

Die mit Pfeilen gekennzeichneten Stellen brauchen nur selten geölt werden, ca. alle zwei bis drei Monate je nach Gebrauchshäufi gkeit.

Montage des hinteren Gehäusedeckels

▶ Setzen Sie die hintere Abdeckung wieder ein und achten Sie darauf, dass sie einrastet.
▶ Legen Sie nun die Maschine wieder auf die vordere Seite und schrauben Sie die Schrauben A, B und C wieder fest.
▶ Schließen Sie die Spulenkapselabdeckung (17) und die Frontklappe.

HINWEIS

Um die Montage zu erleichtern, achten Sie immer darauf, dass der Nähfußhebel oben ist sowie die Spulenkapselabdeckung (17) geöffnet bleibt.

STÖRUNGEN

Wenn Störungen auftreten, lesen Sie bitte in dieser Bedienungsanleitung nach, ob Sie alle Anweisungen richtig beachtet haben.

Erst wenn keine der genannten Lösungen zum Erfolg führt wenden Sie sich bitte an unseren Kundendienst.

StörungUrsacheSeite
Die Maschine läuft nicht frei Die Maschine muss geölt werden Seite 39
Der Oberfaden reißt Die Maschine ist nicht richtig eingefä-delt		Seite 14
Der Unterfaden reißt Der Unterfaden verwickelt sich auf-grund unsachgemäß aufgespulter Spule		Seite 10
Die Nadel bricht Die Nadel ist falsch eingesetzt worden Seite 34
		Seite 14
Die Maschine lässt Stiche aus Die	Nadel ist falsch eingesetzt worden Seite	34
	Die Nadel ist falsch eingefädelt wor-den	Seite 14
	Die Nadel und/oder der Faden passt sich dem Stoff nicht an	Seite 45
	Der Stoff ist zu schwer oder zu hart Seite	45
	Während des Nähens wird am Stoff gezogen.	Seite 19
Zusammenziehen oder Kräu-seln der Naht	Die Oberfadenspannung ist zu stark Seite	17
	Die Maschine ist falsch eingefädelt worden	Seite 14
	Die Nadel ist für den Stoff zu groß Seite	45
Der Faden macht Schlingen Die F	Fadenspannung ist nicht reguliert Seite 17
	Der Oberfaden ist nicht richtig ein-gefädelt und/oder der Unterfaden ist nicht richtig aufgespult	Seite 14 oder Seite 10
	Die Garnstärke ist für den Stoff nicht geeignet	Seite 45
Der Stoff läuft unregelmäßig durch	Die Stichlänge steht auf „0“ Seite 22
	Fadenreste sind in der Greiferbahn Seite	38
Die Maschine läuft nicht Die Näh	maschine ist nicht richtig an-geschlossen oder die Steckdose ist ohne Strom	Seite 9
	Fadenreste in der Greiferbahn Seite 38
	Der Schalter im Handrad steht auf dem Spulensymbol	Seite 10

STOFF-, GARN- UND NADELTABELLE

Generell werden feine Garne und Nadel für das Nähen von dünnen Stoffen verwendet, stärkere Garne und Nadeln werden für schwere Stoffe verwendet. Testen Sie immer Garn- und Nadelstärke auf einem Stoffrest jenes Stoffes, den Sie nähen wollen. Benutzen Sie dasselbe Garn für Nadel und Spule. Wenn Sie auf feinem Stoff oder Synthetiks Stretch-Nähte nähen, verwenden Sie Nadeln mit blauem Schaft (im Fachhandel erhältlich). Diese verhindern das Auslassen von Stichen.

StoffdickeStoffartGarnNadelStichlänge						Oberfaden-spannung
				Geradstich Zick-zack
feine Stoffe Nylon	Bastist Voile	80 Baumwolle	70 1 - 3	1 - 4
	Jersey 60	Synthetik
	Seide 50	Seide
	Wolle Seide	50 Synthetik Seide	80
mittlere Stoffe	Perkal Pikée Leinen	60 - 80 Baumwolle	80-90 0,5 - 3 0,5 - 4
	Jersey 60	Synthetik	80
	Gabardine	50 Seide
schwere Stoffe	Jeansstoff Mantelstoff	50 Baumwolle	90-100	0,5 - 3 0,5 - 4
	Jersey 50	Synthetik	80-90
	Wolle Tweed	50 Seide	80-90

ENTSORGUNG

Verpackung

Ihre Nähmaschine befi ndet sich zum Schutz vor Transportschäden in einer Verpackung. Verpackungen sind Rohmaterialien und somit wiederverwendungsfähig oder können dem Rohstoff-Kreislauf zurückgeführt werden.

Gerät

Werfen Sie Ihre Nähmaschine am Ende ihrer Lebenszeit keinesfalls in den normalen Hausmüll. Erkundigen Sie sich bei Ihrer Stadt- oder Gemeinde-verwaltung nach einer umwelt- und sachgerechten Entsorgung.

TECHNISCHE DATEN

Nähmaschine:

Nennspannung: 230 V \~ 50 Hz

Nennaufnahme: gesamt: 75 W

Motor: 60 W

Lampe: max. 15 W

Gewindegröße: E14

Schalldruckpegel: 78 dB(A) unter normalen Betriebsbedingungen

Fußanlasser:

Hersteller: Zhejiang Founder

Modell: KD 2902

Nennspannung: 220 V-240 V \~ 50 Hz

Schutzklasse: II

Technische Änderungen vorbehalten!

INDEX

A

Anschiebetisch 7, 9, 12, 33, 40

Aufspulen der Unterfadenspule 10

B

Blindstich 24

E

Einfädeln der Spulenkapsel 12

Einfädeln des Oberfadens 14

Einsetzen der Spulenkapsel 13

Elastikstich 25

Entfernen der Spulenkapsel 12

Entsorgung 46

F

Faden abschneiden 21

Fadenheber 15

Fadenspannung 17, 18, 19, 30

Fingerschutz 8, 20

Freiarm 33

Greiferbahnring 13, 38

Gummibänder aufnähen 25

H

Heraufholen des Unterfadens 16

K

Knopfl och 27

Knopfl och-Nähfuß 8, 27

Kordeln einnähen 29

L

Lieferumfang 7

N

Nähen elastischer Stoffe 25

Nähfuß 4, 12, 16, 19, 20

Nähfuß einsetzen 35

Nähfuß entfernen 35

Nähfußhalter 29, 30, 35, 36

Nähfußhalter einsetzen 36

Nähfußhalter entfernen 36

Nählampe 34

Nährichtungswechsel 21

0

Oberfadenspannung 14, 17, 18

Oberfadenspannungsregler 14, 17

Ölen 37, 38, 39

P

Programmwahlknopf 22

R

Rautenstich 25

Reinigen 37

Reißverschlüsse 29

Reißverschluss-Nähfuß 8, 29

Rückwärtsnähen 20

S

Satinstich 24

Spulengehäuse 38

Spulenkapsel 38

Standardfuß 8, 23, 24

Steuern der Nähgeschwindigkeit 9

Stichbreiteneinstellung 22

Stichlängeneinstellung 22

Sticken 30, 31

Stofftabelle 45

Stoffteile zusammennähen 25

Stopfen 30

Stopfplatte 8, 30

Störungen 43

T

transporteur 36

Transporteur 37

U

Unterfadenspannung 17, 30

Unterfadenspule 10

W

Wartung 34

Z

Zickzackstich 23

Zierstickstiche 26

Zubehörbox 33

Zwillingsnadel 32

MEDION®

Medion B.V.

John F. Kennedylaan 16a

5981 XC Panningen

Nederland

Hotline: [phone]

Fax: [phone]

Bitte benutzen Sie das Kontaktformular auf unserer Website.
