BEDIENUNGSANLEITUNG CSV24CTP PANASONIC

• Baterias colocadas corretamente (+) e (–)? 12CTP5-02P(10-18) 12/24/09, 11:51 AM1819 Wir danken Ihnen für den Kauf unseres Panasonic-Raumklimageräts. INHALT

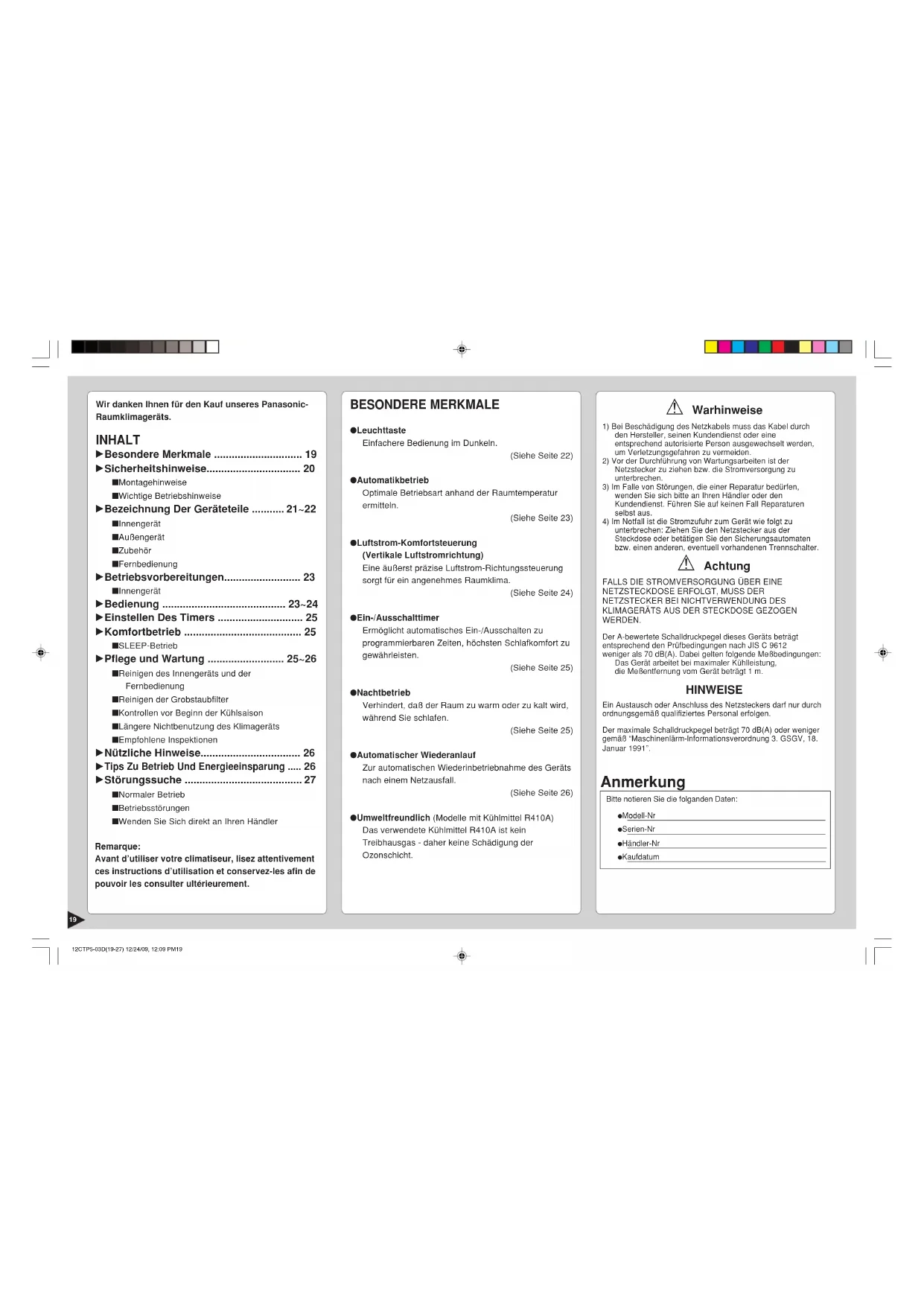

:Besondere Merkmale 19

:Sicherheitshinweise 20 ■ Montagehinweise■ Wichtige Betriebshinweise :Bezeichnung Der Geräteteile 21~22 ■ Innengerät■ Außengerät■ Zubehör■ Fernbedienung :Betriebsvorbereitungen 23 ■ Innengerät :Bedienung 23~24

:Einstellen Des Timers 25

:Komfortbetrieb 25 ■ SLEEP-Betrieb :Pflege und Wartung 25~26 ■ Reinigen des Innengeräts und derFernbedienung■ Reinigen der Grobstaubfilter■ Kontrollen vor Beginn der Kühlsaison■ Längere Nichtbenutzung des Klimageräts■ Empfohlene Inspektionen :Nützliche Hinweise 26

Tips Zu Betrieb Und Energieeinsparung

:Störungssuche 27 ■ Normaler Betrieb■ Betriebsstörungen■ Wenden Sie Sich direkt an Ihren HändlerRemarque:Avant d’utiliser votre climatiseur, lisez attentivementces instructions d’utilisation et conservez-les afin depouvoir les consulter ultérieurement. BESONDERE MERKMALE ● LeuchttasteEinfachere Bedienung im Dunkeln.(Siehe Seite 22)● AutomatikbetriebOptimale Betriebsart anhand der Raumtemperaturermitteln.(Siehe Seite 23)● Luftstrom-Komfortsteuerung(Vertikale Luftstromrichtung)Eine äußerst präzise Luftstrom-Richtungssteuerungsorgt für ein angenehmes Raumklima.(Siehe Seite 24)● Ein-/AusschalttimerErmöglicht automatisches Ein-/Ausschalten zuprogrammierbaren Zeiten, höchsten Schlafkomfort zugewährleisten.(Siehe Seite 25)● NachtbetriebVerhindert, daß der Raum zu warm oder zu kalt wird,während Sie schlafen.(Siehe Seite 25)● Automatischer WiederanlaufZur automatischen Wiederinbetriebnahme des Gerätsnach einem Netzausfall.(Siehe Seite 26)● Umweltfreundlich (Modelle mit Kühlmittel R410A)Das verwendete Kühlmittel R410A ist keinTreibhausgas - daher keine Schädigung derOzonschicht. ! Warhinweise 1) Bei Beschädigung des Netzkabels muss das Kabel durchden Hersteller, seinen Kundendienst oder eineentsprechend autorisierte Person ausgewechselt werden,um Verletzungsgefahren zu vermeiden.2) Vor der Durchführung von Wartungsarbeiten ist derNetzstecker zu ziehen bzw. die Stromversorgung zuunterbrechen.3) Im Falle von Störungen, die einer Reparatur bedürfen,wenden Sie sich bitte an Ihren Händler oder denKundendienst. Führen Sie auf keinen Fall Reparaturenselbst aus.4) Im Notfall ist die Stromzufuhr zum Gerät wie folgt zuunterbrechen: Ziehen Sie den Netzstecker aus derSteckdose oder betätigen Sie den Sicherungsautomatenbzw. einen anderen, eventuell vorhandenen Trennschalter. ! Achtung FALLS DIE STROMVERSORGUNG ÜBER EINENETZSTECKDOSE ERFOLGT, MUSS DERNETZSTECKER BEI NICHTVERWENDUNG DESKLIMAGERÄTS AUS DER STECKDOSE GEZOGENWERDEN.Der A-bewertete Schalldruckpegel dieses Geräts beträgtentsprechend den Prüfbedingungen nach JIS C 9612weniger als 70 dB(A). Dabei gelten folgende Meßbedingungen:Das Gerät arbeitet bei maximaler Kühlleistung,die Meßentfernung vom Gerät beträgt 1 m. HINWEISE Ein Austausch oder Anschluss des Netzsteckers darf nur durchordnungsgemäß qualifiziertes Personal erfolgen.Der maximale Schalldruckpegel beträgt 70 dB(A) oder wenigergemäß “Maschinenlärm-lnformationsverordnung 3. GSGV, 18.Januar 1991”.Bitte notieren Sie die folganden Daten:● Modell-Nr● Serien-Nr● Händler-Nr● Kaufdatum Anmerkung 12CTP5-03D(19-27) 12/24/09, 12:09 PM19DEUTSCH

SICHERHEITSHINWEISE Bitte lesen Sie die folgenden Sicherheitshinweise

vor der Inbetriebnahme sorgfältig durch.

● Eine unsachgemäße Bedienung infolge Mißachtung

der Bedienungsanleitung kann zu Verletzungen und

Beschädigungen führen. Um dies zu vermeiden, sind

die folgenden Hinweise unbedingt zu beachten.

● Die Warnhinweise untergliedern sich entsprechend

ihrer Wichtigkeit wie folgt:

Dieser Hinweis deutet darauf hin, daß seine

Nichtbeachtung zu schweren Verletzungen oder

gar zum Tod führen kann.

Dieser Hinweis deutet darauf hin, daß seine

Nichtbeachtung zu Verletzungen oder zu

Beschädigungen führen kann.

● Bei den folgenden Symbolen handelt es sich um

Verbote bzw. Gebote:

Dieses Symbol auf weißem Grund weist darauf hin,

daß eine bestimmte Tätigkeit NICHT

durchgeführt werden darf.

Diese Symbole auf schwarzem Grund weisen

darauf hin, daß bestimmte Tätigkeiten

durchgeführt werden MÜSSEN.

● Nehmen Sie den Ein- und Ausbau bzw. die

Neuinstallation dieses Geräts nicht selbst vor.

Eine unsachgemäße Installation kann elektrische

Schläge oder Brände verursachen oder dazu

führen, daß Wasser aus dem Gerät tropft.

● Dieses Gerät muss geerdet und mit einem

Erdschlussstromunterbrecher installiert

Im Fall einer Fehlfunktion kann es einen

Stromschlag oder Feuer verursachen.

■ Wichtige Betriebshinweise

Dieses Symbol warnt vor schweren Verletzungen mit

eventueller Todesfolge. ● Benutzen Sie keinen Mehrfachstecker.● Das Klimagerät darf nicht durch Einstecken undHerausziehen des Steckers ein- bzw.ausgeschaltet werden.● Das Klimagerät darf nicht mit nassen oderfeuchten Händen bedient werden.● Das Netzkabel darf nicht beschädigt oderverändert werden.● Versuchen Sie nicht, den Finger oder andereGegenstände in die Geräte zu stecken.● Gerät nicht über längere Zeiträume direkt einemkalten Luftstrom aussetzen.● Den Stecker richtig in die Steckdose stecken.● Es darf nur das vorgeschriebene Netzkabelverwendet werden.● Bei Störungen (z. B. verbrannter Geruch) ist dasKlimagerät auszuschalten und der Netzsteckerzu ziehen. ! Achtung

Dieses Symbol warnt vor Verletzungen.

● Ziehen Sie den Stecker nicht am Netzkabel heraus. ● Das Klimagerät darf nicht mit Wasser gereinigt werden.● Gerät nicht für andere Zwecke (z.B.Konservierung) verwenden.● Stellen Sie keine Verbrennungsgeräte imdirekten Zuluftstrom des Klimageräts auf.● Ne pas s’asseoir ou placer quoi que ce soit surl’appareil d’extérieur. ● Netzschalter vor jeder Reinigung auf AUS stellen.● Lüften Sie den Raum regelmäßig.● Nach längerer Verwendung dieMontagehalterung auf Schäden kontrollieren.● Unterbrechen Sie die Stromversorgung, wenndas Gerät längere Zeit nicht benutzt wird. ● Das Raumklimagerät muß geerdet

Eine unsachgemäße Erdung kann

elektrische Schläge zur Folge haben.

explosionsgefährdeten Bereichen

Wenn sich in direkter Nähe des

Klimageräts brennbare Gase

ansammeln, könnten diese durch das

Gerät entzündet werden.

● Die Kondensatleitung muß korrekt

Bei unsachgemäß angeschlossener

Kondensatleitung kann

Kondenswasser austreten.

BEZEICHNUNG DER GERÄTETEILE

4 Grobstaubfilter (hinter der Abdeckung)

5 Manuelle Luftlenklamelle für horizontale Zuluftrichtung

6 Luftlenklamelle für vertikale Zuluftrichtung

● Innengerät-Steuerung

1 Funktionstaste für Betrieb ohne Fernbedienung

2 Anzeige “Timer-Betrieb” – GRÜN

3 Timer-Anzeige – ORANGE

4 Anzeige “SLEEP-Betrieb” – ORANGE

5 Luftschwenkmodus-Anzeige – ORANGE

● Mehrsprachiger Aufkleber für Fernbedienung

● Fernbedienungshalter

● Zwei (AAA) R03-Trockenbatterien oder

gleichwertige Batteriendry

OFF/ON T E M P MODE FAN SPEED AUTO T IM E R AIR SWING R E S E T SLEE P M A N U A L S E L E C T S E T

1 Luftansaugöffnungen

BEZEICHNUNG DER GERÄTETEILE

■ Fernbedienung ● Fernbedienungssignal.• Zwischen der Fernbedienung und dem Klimagerätdürfen sich keine Hindernisse befinden.• Maximale Entfernung: 10 m.• Bei Signaleingang ertönt ein kurzer oder ein langerPiepton.● Hinweise zur Verwendung der Fernbedienung.• Lassen Sie die Fernbedienung nicht fallen.• Die Fernbedienung darf nicht naß werden.• Manche fluoreszierende Lampen können denSignalempfang beeinträchtigen. Wenden Sie sich indiesem Fall bitte an Ihren Fachhändler.● Die Fernbedienung vor direkter Sonneneinstrahlungschützen und nicht in die Nähe von Wärmequellenwie Heizkörpern usw. platzieren.● Einlegen der Batterien 1 Leicht auf die Markierung OPEN drücken und die Abdeckung abziehen. 2 Batterien einlegen – Auf korrekte Einbaurichtung achten.● Hinweise zu den Batterien • Die Betriebsdauer der Batterien beträgt etwa ein Jahr. ● Beim Ersetzen der Batterien ist folgendes zu beachten• Die Batterien sind jeweils durch zwei neue Batteriendes gleichen Typs zu ersetzen.• Es sollten keine wiederaufladbaren Ni-Cd-Akkusverwendet werden.• Die Batterien sind zu entfernen, wenn dasKlimagerät längere Zeit nicht benutzt wird. ● Handhabung der Fernbedienung bei Decken-/Wandmontage.• Die Fernbedienung parallel zum Boden richten(Siehe folgende Darstellung.)1 Sender2 Anzeigefeld3 Tasten zum Einstellen der Raumtemperatur(leuchttaste)4 Betriebsarten-Wahltaste5 Programmiertaste für Einschaltfunktion(leuchttaste)6 Zeit- bzw. Timereinstelltasten7 Timer-Wahltaste8 Ein/Aus-Taste(leuchttaste)9 Programmiertaste für Ausschaltfunktion0 Autom. Luftstromsteuerung! Einstell-/Löschtaste für Timer@ Taste zum manuellen Einstellen der Zuluftrichtung# Reset-Kontakte zum(Mit spitzem Gegenstand eindrücken, um denSpeicher zu löschen) 1.5V

• Das Signal ändert sich wie in der untenstehenden Abbildung.Dies bedeutet, dass die Empfangsbedingungen schlecht sindund das Signal nicht korrekt verarbeitet werden kann .

OUT (Abb. 1) Horizontale Ebene(Abb. 2)12CTP5-03D(19-27) 12/24/09, 12:09 PM2223

BETRIEBSVORBEREITUNGEN

1 Netzstecker an eine getrennt abgesicherte

Spannungsversorgung anschließen.

■ Einstellen der Temperatur

• Taste 3 drücken, um die Temperatur zu erhöhen bzw.

• Die Solltemperatur kann zwischen: 16°C ~ 30°C

• Empfohlene Temperaturbereiche:

• Bei AUTO-Betrieb Taste 3 drücken, um die Auswahl

• Regelung auf 2°C über Standardtemperatur.

• Regelung auf Standardtemperatur.

• Regelung auf 2°C unter Standardtemperatur.

● Standardtemperatur

• In der Betriebsart AUTO (Automatik) ermittelt das

Klimagerät die aktuelle Raumtemperatur und stellt

entsprechend die erforderliche Betriebsart ein (Kuhlen,

Eine einmal gewählte Betriebsart verändert sich nicht mehr.

• Bei Start des Automatikbetriebs geht das Gerät je nach

Raumtemperatur selbsttätig auf Heiz-, Kühl- oder

Betriebsart Mildes Trocknen.

• Die Betriebsarten können sich bei Bedarf in Abständen

von 60 Minuten ändern.

COOL –> 26°C ~ 28°C DRY –> 1°C ~ 2°C

unter Raumtemperatur

COOL –> 26°C ~ 28°C DRY –> 1°C ~ 2°C

unter Raumtemperatur

● Hinweise zu den Betriebsarten

• Zur Regelung der Raumtemperatur auf Ihr

bevorzugtes Komfortniveau.

AUTO – Automatikbetrieb

• Optimale Betriebsart anhand der Raumtemperatur

• Im Automatikbetrieb erfolgt keine Temperaturanzeige

auf der Fernbedienung.

DRY – Betriebsart Mildes Trocknen

• Sehr schonender Kühlbetrieb mit anschließender

Entfeuchtung. Die Raumtemperatur wird dadurch

• In der Betriebsart Mildes Trocknen läuft der Ventilator

mit niedriger Drehzahl.

(nur bei Wärmepumpenmodell)

• Die Wärme zur Beheizung des Raumes wird der

Außenluft entnommen. Bei sinkenden

Außentemperaturen kann die Heizleistung des Geräts

Entsprechend der jeweiligen Außentemperaturewird

der Betrieb des Klimagerats gelegentlich

unterbrochen, damit das am Außengerät entstandene

FAN – Luftumwälzbetrieb

• Erwärmte Luft steigt nach oben und sammelt sich im

oberen Bereich des Raums an. Die Luftzirkulation

leitet die warme Luft nach unten und erhöht auf diese

Weise die Heizwirkung. Im Vergleich zur

Deckenmontage muss die Temperatur bei

Bodenmontage höher eingestellt werden.

Bei Deckenmontage Bei Bodenmontage

• Die grüne Netz-Anzeigeleuchte (POWER) am

Raumgerät leuchtet auf.

• Zum Abschalten Taste erneut drücken.

• Taste 2 drücken, um die Auswahl vorzunehmen:-

AUTO – Automatikbetrieb

DRY – Betriebsart Mildes Trocknen

FAN – Luftumwälzbetrieb

AUTO – Automatikbetrieb

DRY – Betriebsart Mildes Trocknen

12CTP5-03D(19-27) 12/24/09, 12:09 PM23DEUTSCH

■ Einstellung der Ventilatordrehzahl

• Taste 4 drücken, um die Auswahl vorzunehmen:-

FAN – Niedrige Drehzahl

FAN – Mittlere Drehzahl

AUTO FAN – Automatische Drehzahl

Bei eingestellter Ventilatorautomatik wird

die Ventilatordrehzahl automatisch an

die jeweils herrschenden Bedingungen

angepaßt. Im Kühlbetrieb wird der

Ventilator gelegentlich abgeschaltet.

■ Vertikale Luftstromrichtung

● Manuelle Steuerung

• Taste 5 für manuelle Luftstromsteuerung

drücken und bei der gewünschten Einstellung

• Kühlen / Entfeuchten /

(nur bei Wärmepumpenmodell)

Sie können die Luftstromrichtung per

Fernbedienung nach Wunsch einstellen. Dies ist

praktisch, wenn Sie sich z. B. nach dem Baden

abkühlen wollen. Sie können die Luftstromlamelle

zum Kühlen oder Entfeuchten in einem Bereich

zwischen horizontal und 25° nach unten

einstellen. Zum Heizen können Sie sie zwischen

Horizontalstellung und 45° (nach unten)

positionieren. (nur bei Wärmepumpenmodell)

Einstellung der waagerechten Luftströmungsrichtung

● Verwenden Sie dieses Klimagerät unter folgenden

Zuluftrichtung wird von

• Wenn das Gerät für längere Zeit nicht benutzt wird,

sollte die Stromversorgung abgeschaltet werden.

Ansonsten werden auch dann etwa 2,0 W Strom

verbraucht, wenn das Innengerät mit der

Fernbedienung abgeschaltet wurde.

• Wenn das Gerät abgeschaltet und sofort wieder

eingeschaltet wird, geht es erst nach 3 Minuten

Trockenkugeltemperatur

Feuchtkugeltemperatur

DBT: Trockenkugeltemperatur

WBT: Feuchtkugeltemperatur

Höchsttemperatur-Kühlbetrieb

(Höchsttemperatur-Heizbetrieb)

Mindesttemperatur-Kühlbetrieb

(Mindesttemperatur-Heizbetrieb)

• Taste 6 für automatische Luftstromsteuerung

• Kühlen / Mildes Trocknen

Die Luftstromlamelle schwenkt automatisch nach

oben und unten. Dadurch entsteht eine

(nur bei Wärmepumpenmodell)

Wenn die Temperatur der ausgeblasenen Luft

zu Beginn des Heizbetriebs noch nicht sehr

warm ist, wird die Luft horizontal ausgeblasen.

Mit steigender Ausblastemperatur wird die Luft

nach unten ausgeblasen. 12CTP5-03D(19-27).p65 22/1/10, 2:09 PM2425

Zur komfortablen Raumtemperatur-Regelung während des

• Die SLEEP-Anzeigeleuchte am Raumgerät leuchtet auf.

• Um diese Betriebsart zu beenden, ist die Taste erneut zu

● Funktionsdetails SLEEP-Betrieb

• Sobald die Raumtemperatur den eingestellten Wert

erreicht hat, schaltet das Gerät automatisch auf

reduzierten Luftstrom.

• Die Dauer des Nachtbetriebs beträgt 8 Stunden.

• Wenn diese Funktion gleichzeitig mit dem Timer

verwendet wird, hat der Timer Vorrang.

EINSTELLEN DES TIMERS

• Wählen Sie mit der Timer-Taste 1 eine Timerfunktion.

Timer-Anzeige – wird angezeight.

Es stehen die folgenden fünf Timerfunktionen zur Wahl.

Mit jedem Tastendruck schalten Sie in Pfeilrichtung der

Reihe nach auf die jeweils nächste Timerfunktion um.

Ausschalttimer Beispiel:

Betrieb stoppt 1 Std.

Timergesteuerte Beispiel:

Einschaltfunktion Betrieb startet nach

Timergesteuerte Beispiel

Aus-und Klimaanlage stoppt

Einschaltfunktion nach 1 Stunde und

schaltet sich nach 5

Timergesteuerte Beispiel:

Ein- und Klimaanlage schaltet

Ausschaltfunktion sich nach10 Stunden

ein und schaltet sich

• Drücken Sie zum Einstellen der gewünschten

Stundenanzahl die Taste 2 bzw. 3 des Timers.

(Stundenzahl, die eingestellt werden kann : 1 ~ 12)

• Drücken Sie die Einstell-/Löschtaste 4 für Timer

Reinigen des Innengeräts und der Fernbedienung

• Wischen Sie das Klimagerät mit einem weichen, trockenenTuch ab. • Gerät nur mit handwarmem Wasser (max. 40°C) reinigen.Keine flüssigen Reinigungsmittel verwenden. ■ Reinigen der Grobstaubfilter (Hinweis:- Bei stark staubhaltiger Umgebungsluft sind die Filterin zweiwöchentlichen Abständen zu reinigen. DieWeiterverwendung verschmutzter Filter vermindert die Kühl-bzw. Heizleistung). 1 Entfernen Sie den Staub mit einem Staubsauger. 2 Waschen Sie die Rückseite des Filters mit Wasser ab. 3 Stark verschmutzte Filter können Sie mit Wasser und Seifeoder einem milden Haushaltsreiniger abwaschen. 4 Lassen Sie die Filter trocknen, und setzen Sie sie wieder ein.Achten Sie darauf, daß der Hinweis “FRONT” nach vorne zeigt. * Beschädigte Grobstaubfilter.Ersatzfilter erhalten Sie bei Ihrem Klimageräte-Fachhändlerunter der Bestellnummer: CWD001088. • Zur Reinigung des Geräts niemals Benzin, Verdünnung,Scheuerpulver oder mit Lauge bzw. ätzenden Flüssigkeitengetränkte Lappen verwenden.Beginn derTemperatur-verschiebung.Temperatur-rückgang ca. 3°C.• Gerät geht im SLEEP-Modus aufKühl- bzw. Betriebsart MildesTrocknen, um eine zu starkeAbkühlung zu vermeiden.• Gerät geht im SLEEP-Modus aufHeizbetrieb, um eine zu starkeAufheizung zu vermeiden.Nachtbetrieb wird eingeschaltet.0 bis 1 stundeNach etwa 8-stündigem SLEEP-Betriebschaltet das Gerät automatisch ab.Temperatur-rückgang ca. 2°C Temperaturer-höhung um ca.0,5°C.Temperaturer-höhung um ca. 0,5°C.Temperatur Zeit ← 1 stunde → E

SELECT SET/CANCEL A B H OFF H ON H ON H OFF H ON H OFF Zeit Temperaturerhöhungum ca. 0,5°C.TemperaturNachtbetrieb wirdeingeschaltet.Beginn derTemperatur-verschiebung.0 bis 1 stunde← 1 stunde →Temperaturer-höhung um ca.0,5°C.• Gerät geht im SLEEP-Modus auf Kühl- bzw. BetriebsartMildes Trocknen, um eine zustarke Abkühlung zu vermeiden. E

r Nach etwa 8-stündigem SLEEP-Betriebschaltet das Gerät automatisch ab. 12CTP5-03D(19-27) 12/24/09, 12:09 PM25DEUTSCH

■ Kontrollen vor Beginn der Kühlsaison

● Luftfilter reinigen, wieder einsetzen und die

Klimaanlagen betreiben

● Ist der Abluftsrom kalt bzw. warm? Eine normale Funktion liegt vor, wenn 15 Minuten nachBetriebsbeginn folgende Temperaturdifferenz zwischen derLufteinlass und Luftauslassöffnung feststellbar ist:- ● Sind Lufteintritt und Luftaustritt blockiert?

● Sind die Batterien der Fernbedienung erschöpft? Wenn die Anzeige auf dem Display der Fernbedienungschwach erscheint, sind die Batterien auszuwechseln. ■ Längere Nichtbenutzung des Klimageräts

1 Zur inneren Trocknung des Raumgeräts ist das System 2 - 3 Stunden lang unter folgenden Bedingungen zubetreiben:- 2 Gerät ausschalten und Netzstecker abziehen.

3 Nehmen Sie die Batterien aus der Fernbedienung.

■ Empfohlene Inspektionen • Nach Betrieb über mehrere Jahreszeiten verschmutzt dasGerät und seine Leistung lässt nach. Ein verschmutztesGerät kann je nach Einsatzbedingungen einenunangenehmen Geruch abgeben, zudem besteht dieGefahr der Verunreinigung des Entfeuchtungssystems mitStaub. Neben der regelmäßigen Reinigung sollte dahereine saisonale Inspektion durchgeführt werden.(wenden Sie sich bitte an Ihren Vertragshändler). NÜTZLICHE HINWEISE

• Wenn die Fernbedienung defekt oder nicht zur

Hand ist, drücken Sie die Taste AUTO OPERATION, um das Gerät in Automatikbetrieb zu

• Beim Drücken der Taste für den Betrieb ohne

Fernbedienung begibt sich das Gerät sofort in den

Automatikbetrieb, allerdings kann in dieser

Betriebsart nicht die Temperatur eingestellt werden.

Die Netzleuchte am Raumgerät beginnt zu blinken, bis

die automatische Wahl der Betriebsart erfolgt ist.

• Um diese Betriebsart aufzuheben, ist die Taste

■ Stromausfall bei programmiertem Timer

• Die Einstellung des Timers geht bei Netzausfall

verloren. Stellen Sie den Timer nach Wiederkehr

der Netzspannung neu ein.

■ Schutz bei Gewitter

• Dieses Klimagerät ist mit einem eigenen

Überspannungsschutz versehen. Um Ihr Klimagerät

darüber hinaus jedoch gegen häufige und starke

Blitzeinschläge zu schützen, sollten Sie die

Stromversorgung unterbrechen und den Stecker

aus der Steckdose ziehen.

■ Automatischer Wiederanlauf

• Kehrt nach einem Stromausfall die Versorgung

zurück, setzt der Betrieb automatisch nach

3 – 4 Minuten wieder ein.

• Bei Wiederkehr der Netzspannung geht das Gerät

in der zuvor eingestellten Betriebsart und mit

unveränderter Luftstrom-Richtung in Betrieb, da es

nicht über die Fernbedienung ausgeschaltet wurde.

TIPS ZU BETRIEB UND ENERGIEEINSPARUNG

■ Temperatureinstellung

• Durch richtige Einstellung lassen sich ca. 10% des

Stromverbrauchs sparen.

• Stellen Sie hierzu die Temperatur entsprechend

höher bzw. niedriger als eigentlich gewünscht ein.

Kühlbetrieb (COOL) : 1°C höher

Kühlbetrieb (COOL) : 1°C höher

Heizbetrieb (HEAT) : 2°C tiefer

• Die Luftfilter alle 2 Wochen reinigen.

• Durch vershmutzte Filter kann sich die Kühl-bzw.

Heizleistung verringen.

■ Fenster und Türen geschlossen halten

• Andernfalls wird die Kühl- bzw. Heizwirkung

reduziert; es fallen unnötige Stromkosten an.

• Der Luftausblas des Außengeräts darf nicht verstellt

oder verschlossen werden, da sich sonst die Kühl-

bzw. Heizleistung verringert.

■ Timer und Nachtbetrieb

• Stellen Sie das Gerät auf SLEEP-Betrieb, während

Sie schlafen, bzw. auf Timer-Betrieb, wenn Sie den

Raum verlassen. So lässt sich wertvolle Energie

■ Keine direkte Sonneneinstrahlung

• Halten bei Kühlbetrieb die Vorhänge oder Gardinen

geschlossen, um direkte Sonneneinstrahlung zu

Kühlmodell COOL –> mindestens 8°C Wärmepumpenmodell COOL –> mindestens 8°CHEAT –> mindestens 14°C Kühlmodell Gebläsebetrieb (FAN) Wärmepumpenmodell Kühlbetrieb (COOL) mit 30°CEinstelltemperatur. Drücken Sie die

AUTO OFF/ON 12CTP5-03D(19-27) 12/24/09, 12:10 PM2627

■ Wenden Sie Sich direkt an Ihren Händler

In folgenden Fällen bitte Gerät ausschalten, Netzstecker

ziehen und schnellstmöglich den Händler verständigen.

• Ungewöhnlich laute Betriebsgeräusche.

• Wasser oder ähnliches ist versehentlich in die

Fernbedienung gelangt.

• Wasser tropft aus dem Inneng0erät.

• Schalter oder Tasten funktionieren nicht

• Der Sicherungsautomat löst häufig aus.

• Netzkabel und Stecker werden ungewöhnlich

• Beim Wiedereinschalten läuft das Gerät etwa

3 Minuten lang nicht.

• Es ist das Geräusch von fließendem

• Es sieht aus, als käme Nebel aus dem Klimagerät.

• Une odeur étrange flotte dans la pièce.

• Austritt von Wasser oder Dampf aus dem

• Bei eingestellter Ventilatorautomatik bleibt der

Ventilator des Klimageräts hin und wieder stehen.

• (nur bei Wärmepumpenmodell)

Das Gerät bleibt im Heizbetrieb etwa 12 minuten

lang stehen. (Netzkontrollleuchte blinkt).

• (nur bei Wärmepumpenmodell)

Im Heizbetrieb kommt es vor, daß der Ventilator

des Innengeräts zeitweise abgeschältet wird.

• Dies dient zum Schutz des Geräts. Warten Sie, bis

das Gerät in Betrieb geht.

• Es handelt sich um das normale Kühlmittel-

Fließgeräusch im Gerät.

• Kondensatbildung ist möglich, wenn der Luftstrom aus

dem Klimagerät den Raum abkühlt.

• Grund ist möglicherweise ein modriger Geruch aus

Wänden, Teppich, Möbel oder Kleidung im Raum.

• Im Kühl- bzw. Trockenbetrieb kondensiert

Luftfeuchtigkeit auf den kalten Flächen der Leitungen

zum Außengerät und tropft von dort ab.

• Auf diese Weise wird vermieden, daß Gerüche aus

der Umgebung verbreitet werden.

• Dies dient zum Abtauen des Außengeräts

(Defroster-Betrieb). Die Dauer dieser Funktion ist auf

ca. 12 Minuten begrenzt. Vom Außengerät kann

anschließend Wasser abtropfen. Warten Sie das Ende

dieser Funktion ab (Aufleuchten der Netzleuchte).

(Bei sehr tiefen Außentemperaturen und hoher

Luftfeuchtigkeit kann sich Frost auf dem Außengerät

• Dies dient zur Verhinderung eines unerwünschten

Kühleffekts bei Heizbetrieb.

• Hat der Sicherungsautomat ausgelöst?

• Wurde der Netzstecker gezogen?

• Wurde der Timer falsch eingestellt?

• Wurde das Gerät schief montiert?

• Wurde die Temperatur falsch eingestellt?

• Sind die Filter verschmutzt?

• Sind die Luftein- oder -auslässe des Außengeräts

• Stehen irgendwelche Fenster oder Türen offen?

• Batterien korrekt eingesetzr (+) und (–)?

• Das Klimagerät läuft gar nicht.

• Das Klimagerät gibt ein lautes

Betriebsgeräusch ab.

• Klimagerät erreicht keine wirksame

Kühl- bzw. Heizleistung.

• Fernbedienung / anzeige funktioniert nicht 12CTP5-03D(19-27) 12/24/09, 12:10 PM2728

FRANÇAIS Nous vous remercions d’avoir choisi un climatiseurPanasonic. SOMMAIRE

•ut «Jr s FbØ«FU—{W OX Kv

Ud«Â 12CTP5-11A(92-100) 24/12/09, 4:31 PM10012CTP5-Bcover(102) 24/12/09, 4:11 PM1“Vorschriften für den Endverbraucher” von Klimageräten:

Ihr Klimagerät ist mit diesem Symbol gekennzeichnet. Es bedeutet, dass elektrische

und elektronische Produkte nicht in den allgemeinen Hausmüll gelangen sollten. Die

Länder der Europäischen Union (*) verfügen über ein besonders Sammelsystem für

diese Produkte. Versuchen Sie nicht selbst, das System zu zerlegen, da sich dies

durch falsche Behandlung von Abfallstoffen schädlich auf lhre Gesundheit und die

Umgebung auswirken könnte. Das Entfernen und Entsorgen von Kühlmittel, Öl und

anderen Teilen muss durch einen qualifizierten Installateur in Einklang mit den

entsprechenden lokalen und nationalen Regelungen erfolgen.

Klimageräte müssen in einer spezialisierten Anlage wiederverwendet und recycelt werden und sollten

nicht in die allgemeine Abfallbeseitigung gelangen. Weitere Informationen erhalten Sie von lhrem

Installateur, Händler oder den örtlichen Behörden.

Entsprechend der nationalen Gesetzgebung kann die inkorrekte Entsorgung von Abfallprodukten unter

Strafe gestellt sein.

*entsprechend der nationalen Gesetze jedes Mitgliedlandes

Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union

Dieses Symbol gilt nur für die Europäischen Union. Wenn Sie dieses Produkt entsorgen möchten, wenden

Sie sich bitte an lhren Installateur.

Händler oder die örtlichen Behörden und erkundigen Sie sich nach der korrekten Entsorgungsmethode.

“Instruções para o utilizador final” do dispositivo de ar condicionado:
