BEDIENUNGSANLEITUNG Focus DZ5000 ROWENTA

Auto-Off Leuchtanzeige*

Temperaturkontrollleuchte

Automatikstoppanzeige

Anzeige automatische

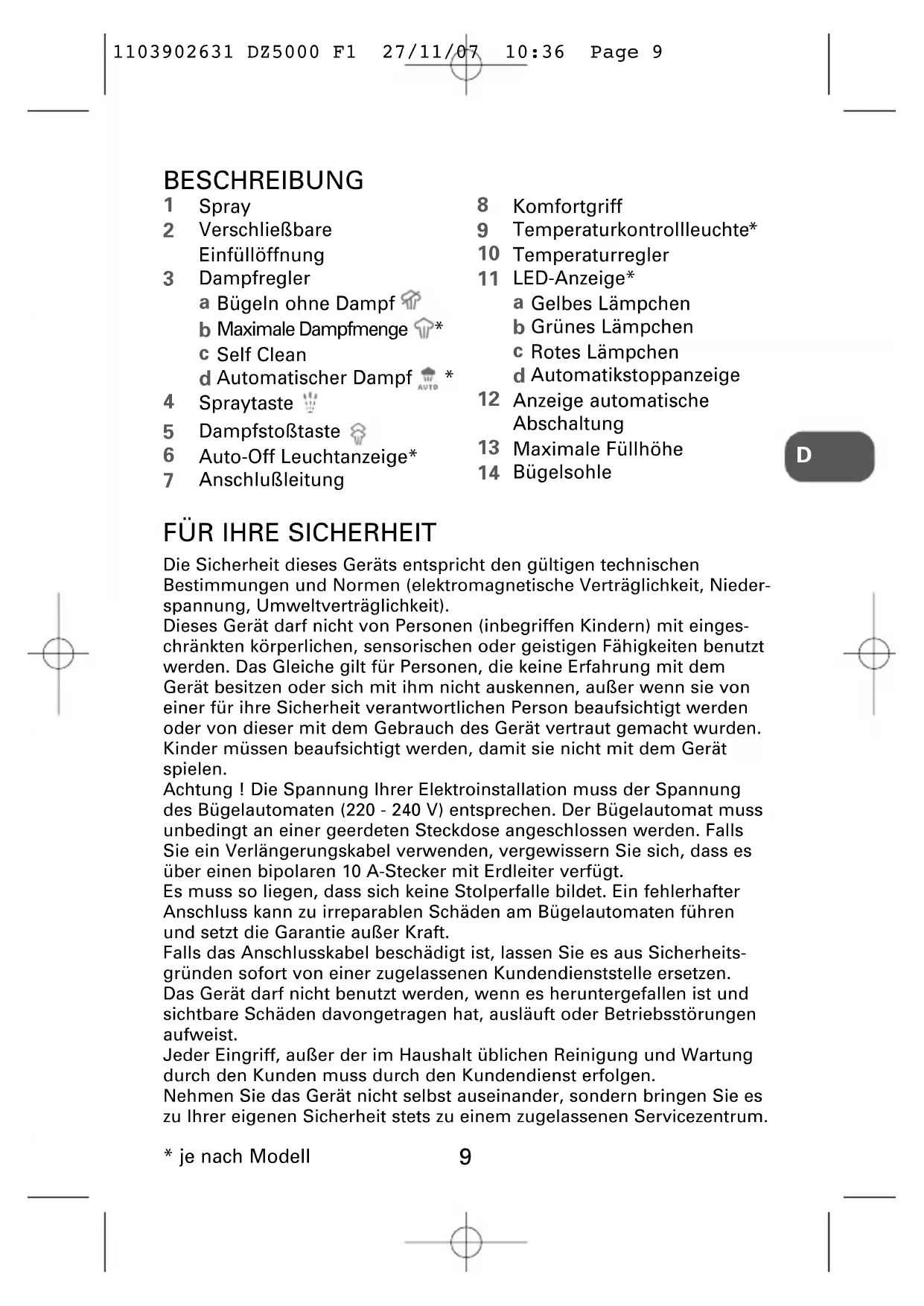

BESCHREIBUNG FÜR IHRE SICHERHEIT Die Sicherheit dieses Geräts entspricht den gültigen technischenBestimmungen und Normen (elektromagnetische Verträglichkeit, Nieder-spannung, Umweltverträglichkeit).Dieses Gerät darf nicht von Personen (inbegriffen Kindern) mit einges-chränkten körperlichen, sensorischen oder geistigen Fähigkeiten benutztwerden. Das Gleiche gilt für Personen, die keine Erfahrung mit demGerät besitzen oder sich mit ihm nicht auskennen, außer wenn sie voneiner für ihre Sicherheit verantwortlichen Person beaufsichtigt werdenoder von dieser mit dem Gebrauch des Gerät vertraut gemacht wurden.Kinder müssen beaufsichtigt werden, damit sie nicht mit dem Gerätspielen. Achtung ! Die Spannung Ihrer Elektroinstallation muss der Spannungdes Bügelautomaten (220 - 240 V) entsprechen. Der Bügelautomat mussunbedingt an einer geerdeten Steckdose angeschlossen werden. FallsSie ein Verlängerungskabel verwenden, vergewissern Sie sich, dass esüber einen bipolaren 10 A-Stecker mit Erdleiter verfügt.Es muss so liegen, dass sich keine Stolperfalle bildet. Ein fehlerhafterAnschluss kann zu irreparablen Schäden am Bügelautomaten führenund setzt die Garantie außer Kraft. Falls das Anschlusskabel beschädigt ist, lassen Sie es aus Sicherheits-gründen sofort von einer zugelassenen Kundendienststelle ersetzen. Das Gerät darf nicht benutzt werden, wenn es heruntergefallen ist undsichtbare Schäden davongetragen hat, ausläuft oder Betriebsstörungenaufweist.Jeder Eingriff, außer der im Haushalt üblichen Reinigung und Wartungdurch den Kunden muss durch den Kundendienst erfolgen. Nehmen Sie das Gerät nicht selbst auseinander, sondern bringen Sie eszu Ihrer eigenen Sicherheit stets zu einem zugelassenen Servicezentrum. D

1103902631 DZ5000 F1 27/11/07 10:36 Page 910

Den Bügelautomaten, das Kabel und den Stecker nie in Wasser oder

andere Flüssigkeiten tauchen!

Ziehen Sie nie den Stecker am Netzkabel aus der Steckdose. Schalten

Sie das Gerät vor dem Auffüllen und Entleeren des Wasserbehälters, der

Reinigung und nach jeder Benutzung stets aus (Stecker aus der

Lassen Sie das Gerät nie unbeaufsichtigt, wenn es am Stromnetz ange-

schlossen ist und solange es nicht abgekühlt ist (etwa eine Stunde).

Zuleitung nicht mit heißen Teilen des Gerätes in Berührung kommen las-

sen und nicht über scharfe Kanten ziehen oder legen. Zuleitung nicht

runter hängen lassen.

Die Sohle des Bügelautomaten kann sehr heiß werden: Die Sohle nie

berühren und den Bügelautomaten immer abkühlen lassen bevor Sie ihn

Das Gerät gibt Dampf ab, der zu Verbrennungen führen kann, besonders,

wenn Sie auf einer Ecke des Bügelbretts bügeln.

Richten Sie den Dampfstrahl nie auf Personen oder Tiere. Keine am

Körper befindliche Kleidung bügeln.

Verwenden Sie Ihr Bügeleisen nur auf einer stabilen Arbeitsfläche.

Vergewissern Sie sich, wenn Sie das Bügeleisen auf den Bügeleisenständer

stellen, dass die Fläche, auf die Sie ihn stellen, stabil ist.

Dieses Produkt ist ausschließlich für den Haushaltsgebrauch in geschlos-

sen Räumen konzipiert.

Bei unsachgemäßer oder der Gebrauchsanleitung zuwiderlaufender Benutzung

übernimmt der Hersteller keine Haftung und die Garantie erlischt.

Denken Sie an den Schutz der Umwelt !

Ihr Gerät enthält wertvolle Rohstoffe, die wieder verwertet werden

können. Geben Sie Ihr Gerät deshalb bitte bei einer Sammelstelle

Ihrer Stadt oder Gemeinde ab.

BEWAHREN SIE DIESE GRIFFBEREIT AUF VOR DEM GEBRAUCH

Nehmen Sie das Bügeleisen aus der Verpackung, und entfernen Sie

WICHTIG! Entfernen Sie zuerst den Sohlenschutz (Abb.1)!

2 • Welches Wasser dürfen Sie verwenden?

Bis zu einem Härtegrad von 17° dH kann reines Leitungswasser

Bei härterem Wasser empfehlen wir ein Mischverhältnis von 1:1 mit

destilliertem Wasser.

1103902631 DZ5000 F1 27/11/07 10:36 Page 1011

WICHTIG! Geben Sie keine Zusätze in den Wassertank.

Benutzen Sie weder Wasser aus dem Wäschetrockner,

parfümiertes Wasser, entkalktes Wasser, Kühlschrankwasser,

Batteriewasser, Klimaanlagenwasser, reines destilliertes

Wasser noch Regenwasser. Sie enthalten organische

Substanzen oder Mineralstoffe, die zum stoßartigen

Herausspritzen des Wassers, braunem Ausfluss und

vorzeitiger Alterung Ihres Geräts führen können.

Schließen Sie das Bügeleisen an das Stromnetz an (Abb.2), und

stellen Sie den Temperaturregler (Abb.3) auf •••, um das Bügeleisen

ohne Wasser aufzuheizen.

Es kann zu leichter Rauch- und Geruchsentwicklung kommen, die

jedoch schnell wieder verschwindet.

Ziehen Sie den Netzstecker des Bügeleisens (Abb.4) und befüllen Sie

den Wassertank (§ 4 Befüllen des Wassertanks).

Zum Entfernen eventueller Verunreinigungen muss das Gerät vom

Stromkreislauf entfernt werden. Halten Sie es waagrecht über das

Spülbecken. Stellen Sie den Dampfregler auf die Position SELF CLEAN: Es wird eine große Menge Dampf abgegeben. Nach einigen

Sekunden werden die Verunreinigungen der Dampfkammer

zusammen mit Wasser und Dampf aus der Sohle ausgespült (Abb.5).

Stellen Sie den Dampfregler nach etwa 1 Minute auf die Position .

Schließen Sie das Gerät erneut an, und heizen Sie es erneut auf.

Warten Sie, bis das restliche Wasser verdampft ist. Trennen das

Gerät vom Stromkreislauf, und lassen Sie es ganz abkühlen.

4 • Befüllen des Wassertanks

WICHTIG! Vor dem Befüllen des Wassertanks Netzstecker

ziehen, und den Dampfregler auf die Position stellen.

Halten Sie das Bügeleisen schräg. Öffnen Sie die Einfüllöffnung

(Abb.6). Befüllen Sie es bis zur Anzeige „maximale Füllhöhe“

(Abb.7). Schließen Sie die Einfüllöffnung (Abb.8). Sie können nun

das Bügeleisen wieder waagerecht hinstellen.

1103902631 DZ5000 F1 27/11/07 10:36 Page 1112

GELB Die Sohle ist noch nicht heiß genug für diese Stoffart. GRÜN Die Sohle hat die richtige Temperatur für diese Stoffarterreicht. ROT Die Sohle ist noch zu heiß für diese Stoffart. AUTO-OFF Der elektronische Automatikstopp ist aktiviert. * je nach Modell

5 • Temperatur einstellen

Stellen Sie die Bügeltemperatur je nach zu bügelnder Stoffart am

Temperaturregler ein (Abb.3).

Temperaturkontrolle*: Die Leuchtanzeigen zeigen an, wenn die

Bügelsohle die gewünschte Temperatur erreicht hat. Wenn das

Anzeigelämpchen ausgeht (Abb.9), ist die gewünschte Temperatur

erreicht, und Sie können mit dem Bügeln beginnen.

Elektronische Temperaturkontrolle*: Die Leuchtanzeigen zeigen an,

wenn die Sohle die eingestellte Temperatur erreicht hat (Abb.10).

WICHTIG! Das Bügeleisen braucht mehr Zeit zum Abkühlen

als zum Aufheizen. Es wird empfohlen, mit den

empfindlicheren Stoffen bei niedriger Temperatur zu

beginnen. Wenn Sie Mischgewebe bügeln, stellen Sie die

Bügeltemperatur auf die empfindlichste Faser ein.

TIPP Wäschestärke sollte stets auf die Rückseite der zu

bügelnden Stoffe gesprüht werden.

1103902631 DZ5000 F1 27/11/07 10:36 Page 1213

Zum Bügeln ohne konstanten Dampf den Dampfregler auf

(Abb.11) drehen, und die Temperatur je nach Stoffart einstellen

(Pflegepunkte •, ••, •••).

Ab der Temperatureinstellung •• können Sie mit Dampf bügeln.

Die Dampfmenge* kann zwischen (minimale Dampfmenge)

und (maximale Dampfmenge

eingestellt werden (Abb.12). Die Einstellung auf maximale

Dampfmenge empfehlen wir nur bei Temperaturein stellung •••.

(Abb.13) Die Dampfmenge wird

automatisch je nach Temperatur der Sohle eingestellt.

(ab Temperatureinstellung ••)

WICHTIG! Lassen Sie nach dem Drücken der Taste jeweils 4

Sekunden verstreichen und warten Sie, bis kein Dampf mehr

austritt, bevor Sie das Bügeleisen auf die Bügeleisenablage stellen.

Drücken Sie die Taste, um einen starken Dampfstoß zum Glätten

von hartnäckigen Falten zu erhalten (Abb.14).

9 • Verticaler Dampfstoß

(ab Temperatureinstellung ••)

TIPP Um empfindliche Stoffe nicht anzusengen, müssen diese

etwa 10 bis 20 cm vom Bügeleisen entfernt gehalten werden.

Halten Sie das Bügeleisen senkrecht und drücken Sie die Taste

(Abb.15), um hängende Kleidungsstücke, Vorhänge usw.

WICHTIG! Richten Sie den Damppfstrahl nicht auf Personen

Drücken Sie die Spraytaste , um hartnäckige Falten anzufeuchten

11 • Anti-Tropf-System*

Verhindert das Austreten von Tropfen aus der Sohle, wenn die

eingestellte Temperatur zu niedrig ist.

1103902631 DZ5000 F1 27/11/07 10:36 Page 1314

12 • Elektronische automatische Abschaltung

Wenn das Gerät am Stromkreislauf angeschlossen ist, aber nicht

bewegt wird, schaltet sich das Bügeleisen automatisch aus, und die

Automatikstoppanzeige beginnt zu blinken (Abb. 17):

- nach 30 Sekunden, wenn das Bügeleisen auf der Sohle steht oder

auf die Seite gelegt ist.

- nach 8 Minuten, wenn das Bügeleisen auf seinem Sockel steht.

13 • Leeren Sie das Bügeleisen

Trennen Sie das Bügeleisen vom Stromkreislauf (Abb.4), leeren

Sie das verbleibende Wasser aus (Abb.18), und stellen Sie den

Öffnen und schließen Sie den Dampfregler mehrmals (Abb.19),

um zu verhindern, dass sich Kalkablagerungen bilden, und dass

die Ablauföffnung der Dampfkammer verstopft.

14 • Aufbewahrung des Bügeleisens

Lassen Sie das Bügeleisen vollständig auskühlen, und bewahren

Sie es in senkrechter Position auf dem Sockel auf (Abb.20).

WICHTIG! Achten Sie beim Wegräumen des Bügeleisens

darauf, dass es nicht auf die Bügelsohle gestellt wird (Abb.21).

INSTANDHALTUNG UND REINIGUNG BITTE Trennen Sie vor der Reinigung stets das Bügeleisen

vom Stromnetz und lassen es auskühlen.

15 • Anti-Kalk-System

Ihr Bügeleisen ist mit einer Anti-Kalk-Kassette ausgestattet, die die

Kalkbildung spürbar reduziert. Die Lebensdauer Ihres Bügeleisens

wird dadurch merklich erhöht. Die Anti-Kalk-Kassette ist ein fester

Bestandteil des Wassertanks und sie kann nicht ausgetauscht werden.

(für eine verlängerte Lebensdauer)

Die Selbstreinigungsfunktion spült eventuelle Verunreinigungen und

Kalkablagerungen aus der Dampfkammer aus.

die Sohle bleibt kalt

und heizt sich nicht

Vergewissern Sie sich, dass der Stecker

richtig in der Steckdose steckt oder

schließen Sie das Gerät an einer

anderen Steckdose an.

WICHTIG! Verwenden Sie keine Anti-Kalk-Produkte, da diese

die Beschichtung der Dampfkammer beschädigen und den

Dampfausstoß beeinträchtigen könnten.

Befüllen Sie den Wassertank bis zur Anzeige für maximale Füllhöhe

und heizen Sie das Bügeleisen auf die Höchsttemperatur ••• auf.

Ziehen Sie den Netzstecker des Bügeleisens und halten es waagrecht

über ein Spülbecken. Stellen Sie den Dampfregler auf die Position

SELF CLEAN (Abb. 5). Es wird eine große Menge Dampf abgegeben.

Nach einigen Sekunden werden die Verunreinigungen der

Dampfkammer zusammen mit Wasser und Dampf aus der Sohle

ausgespült. Stellen Sie den Dampfregler nach etwa 1 Minute auf die

Position . Schließen Sie das Gerät erneut an und heizen Sie es

erneut auf. Warten Sie, bis das restliche Wasser verdampft ist. Ziehen

Sie den Netzstecker des Bügeleisens und lassen es ganz abkühlen.

Reiben Sie die Sohle nach dem vollständigen Auskühlen mit einem

TIPP Führen Sie etwa alle 2 Wochen eine SELF CLEAN Selbstreinigung durch. Bei stark kalkhaltigem Wasser sollte

die Reinigung jede Woche durchgeführt werden.

17 • Reinigung des Bügeleisens

Reiben Sie das Gerät nach dem vollständigen Auskühlen mit einem

feuchten Tuch oder einem feuchten Schwamm ab. Entfernen Sie

ebenso Spuren und Verunreinigungen auf der Bügelsohle.

Verwenden Sie zur Reinigung der Sohle und der übrigen Teile

des Geräts keine scharfen Gegenstände oder Scheuermittel.

Wenn das Gerät längere Zeit nicht benutzt wurde, verwenden

Sie die SELF-CLEAN Funktion (siehe § 16).

MÖGLICHE STÖRUNGEN UND DEREN BEHEBUNG

1103902631 DZ5000 F1 27/11/07 10:36 Page 1516

Temperatureinstellung.

Stellen Sie den Temperaturregler

auf die gewünschte Temperatur.

Abschaltautomatik ist

Bewegen Sie das Bügeleisen.

Das ist ganz normal. Das

Kontrolllämpchen* geht

Heizphase anzuzeigen.

Temperaturkontrollanzeige* ausgeht

oder das grüne Lämpchen*

aufleuchtet, ist die gewünschte

Temperatur erreicht.

Der Dampfregler ist auf

Position eingestellt.

Stellen Sie den Temperaturregler

auf die gewünschte Position ein.

Es ist nicht genug Wasser

Füllen Sie den Wassertank auf.

Die Anti-Tropf*-Funktion

ist aktiviert (§ 11).

Warten Sie, bis die Sohle erneut

die gewünschte Temperatur

Verunreinigungen der

Führen Sie eine Selbstreinigung

durch, und reinigen Sie

anschließend das Bügeleisen.

Einsatz von chemischen

Setzen Sie dem im Wassertank

befindlichen Wasser keine

chemischen Zusätze zu und

reinigen Sie das Bügeleisen.

Leitungswasser oder eine 1:1

Mischung aus Leitungswasser,

destilliertem Wasser, und reinigen

Einsatz von Wäschestärke. Sprühen Sie die Wäschestärke

stets auf die Rückseite des Stoffes,

und reinigen Sie das Bügeleisen.

Die Temperatur der Sohle

ist zu niedrig, und der

Stellen Sie den Temperaturregler

auf die gewünschte Position, und

setzen Sie weniger oft Dampfstöße

Wenn Sie die Ursachen einer Störung nicht selbst finden können,

wenden Sie sich bitte an ein offiziell zugelassenes Rowenta

Servicecenter. Die Adressen sind im beigelegten Kundendienstheft

Weitere Tipps und Tricks gibt es auf unserer Homepage:

Änderungen vorbehalten!

Drypstop funktionen*

4 • Fylle vanntanken

„Autosteam“ (Automatinis

Nedòkite chemini˜ pried˜ ∞ van-
