BEDIENUNGSANLEITUNG Cafe Invento HK11 INVENTUM

verwerkingsafdeling van uw gemeente.

Elektro Haushaltsgeräte gehören nicht in

den Hausmüll. Entsorgen Sie diese über

Ihren Elektrofachhändler oder Ihrer örtlichen

Wertstoffsammelstelle.

Les petits appareils domestiques doivent être

BESCHREIBUNG DES GERÄTS SEITE 10

1. SICHERHEITSHINWEISE SEITE 10

2. VOR DER INBETRIEBNAHME SEITE 11

3. DURCHSPÜLEN DER MASCHINE SEITE 11

4. GESCHMACKSEINSTELLER SEITE 11

5. ZUBEREITUNG VON KAFFEE SEITE 11

6. REINIGUNG & PFLEGE SEITE 12

zubehör reinigen seite 12

7. STÖRUNGEN LÖSEN SEITE 13

10HK11_GA.indd 9 3-11-2008 10:57:40DEUTSCH

• Lesen Sie diese Gebrauchsanweisung sorgfältig durch,

bevor Sie das Gerät in Betrieb nehmen und heben Sie

diese für den späteren Gebrauch auf.

• Benutzen Sie dieses Gerät nur zu dem in dieser

Gebrauchsanleitung beschriebenen Zweck.

• Achtung! Das Gerät kann während des Betriebs warm

• Die Spannung der Stromquelle muss mit den Angaben

auf den Typenschild übereinstimmen.

• Das Kabel nicht über scharfe Kanten ziehen,

einklemmen oder herunterhängen lassen. Kabel vor

Hitze und Feuchtigkeit schützen!

• Rollen Sie das Netzkabel ganz aus.

• Stellen Sie das Gerät weder auf/ noch in der Nähe eines

heißen Gas- oder Elektroherdes auf. Stellen Sie das

Gerät nicht neben brennbares Material, z.B einem Rollo

• Stellen Sie das Gerät so auf, dass es auf einer ebenen

und stabilen Fläche steht.

• Lassen Sie das Gerät während des Betriebs nicht

• Wenn Sie das Gerät verschieben möchten, achten Sie

darauf, dass das Gerät ausgeschaltet ist. Sie sollten das

Gerät nur mit beiden Händen verschieben.

• Wenn das Gerät oder das Netzkabel defekt oder

beschädigt ist, muss es von einer autorisierten Werkstatt

ersetzt werden, da für die Reparatur Spezialwerkzeuge

und/oder spezielle Teile benötigt werden. Wenden Sie

sich an Ihren Händler oder an das Inventum Service

• Den Netzstecker nicht an der Leitung, mit dem Gerät

oder mit nassen Händen aus der Steckdose ziehen.

• Halten Sie Kinder von dem Gerät fern. Kinder verstehen

die Gefahren nicht, die beim Betrieb von elektrischen

Geräten entstehen können. Lassen Sie deshalb Kinder

nie unbeaufsichtigt in der Nähe von elektrischen

Geräten. Achten Sie darauf, dass Sie elektrische Geräte

1 | SICHERHEITSHINWEISE

immer außerhalb der Reichweite von Kindern aufstellen.

• Stellen Sie sicher, dass Kinder nicht mit dem Gerät

• Das Gerät ist nicht für den Gebrauch durch

Hilfsbedürftige, kleine Kindern und/ oder Personen,

die keine Erfahrung oder Kenntnis haben, bestimmt. Es

sei denn, sie werden durch eine Person, die für deren

Sicherheit verantwortlich ist, begleitet und in dem

sicheren Umgang mit dem Gerät unterwiesen.

• Wenn das Gerät nicht benutzt oder gereinigt wird,

schalten Sie das Gerät aus und ziehen den Stecker aus

• Falls Sie ein Verlängerungskabel benutzen, stellen Sie

sicher, dass die Netzspannung gleich oder höher ist

als die des Gerätes und dass Sie ein geerdetes Kabel

• Bei der Entsorgung eines derartigen Gerätes wird

empfohlen, es funktionsuntüchtig zu machen, indem

man das Versorgungskabel durchschneidet nachdem der

Netzstecker vom Stromnetz getrennt wurde. Bringen Sie

Ihr Gerät zur entsprechenden Müllentsorgungsstelle Ihrer

• Wenn das Gerät nach der Inbetriebnahme nicht

funktioniert, kann dies auf die Sicherung oder den

Leitungsschutzschalter im elektr. Verteilerschrank

zurückzuführen sein. Vielleicht ist der Stromkreis

überlastet, oder es gab einen Fehlerstrom.

• Im Falle einer Störung oder eines Defekts, versuchen

Sie nie, das Gerät selbst zu reparieren; wenn die

Sicherung des Gerätes ausgelöst wurde, kann dies

auf einen Defekt im Heizsystem zurückzuführen sein,

welcher nicht durch das Herausnehmen oder Ersetzen

der Sicherung behoben werden kann. Es dürfen

ausschliesslich Original-Ersatzteile verwendet werden.

• Tauchen Sie das Gerät, das Netzkabel oder den Stecker

niemals in Wasser ein.

• Dieses Gerät ist nur für den häuslichen Gebrauch

bestimmt. Wird es nicht ordnungsgemäß, (halb)

professionell oder entgegen den Anweisungen dieser

Anleitung verwendet, erlischt die Garantie und Inventum

übernimmt keine Haftung für eingetretene Schäden.

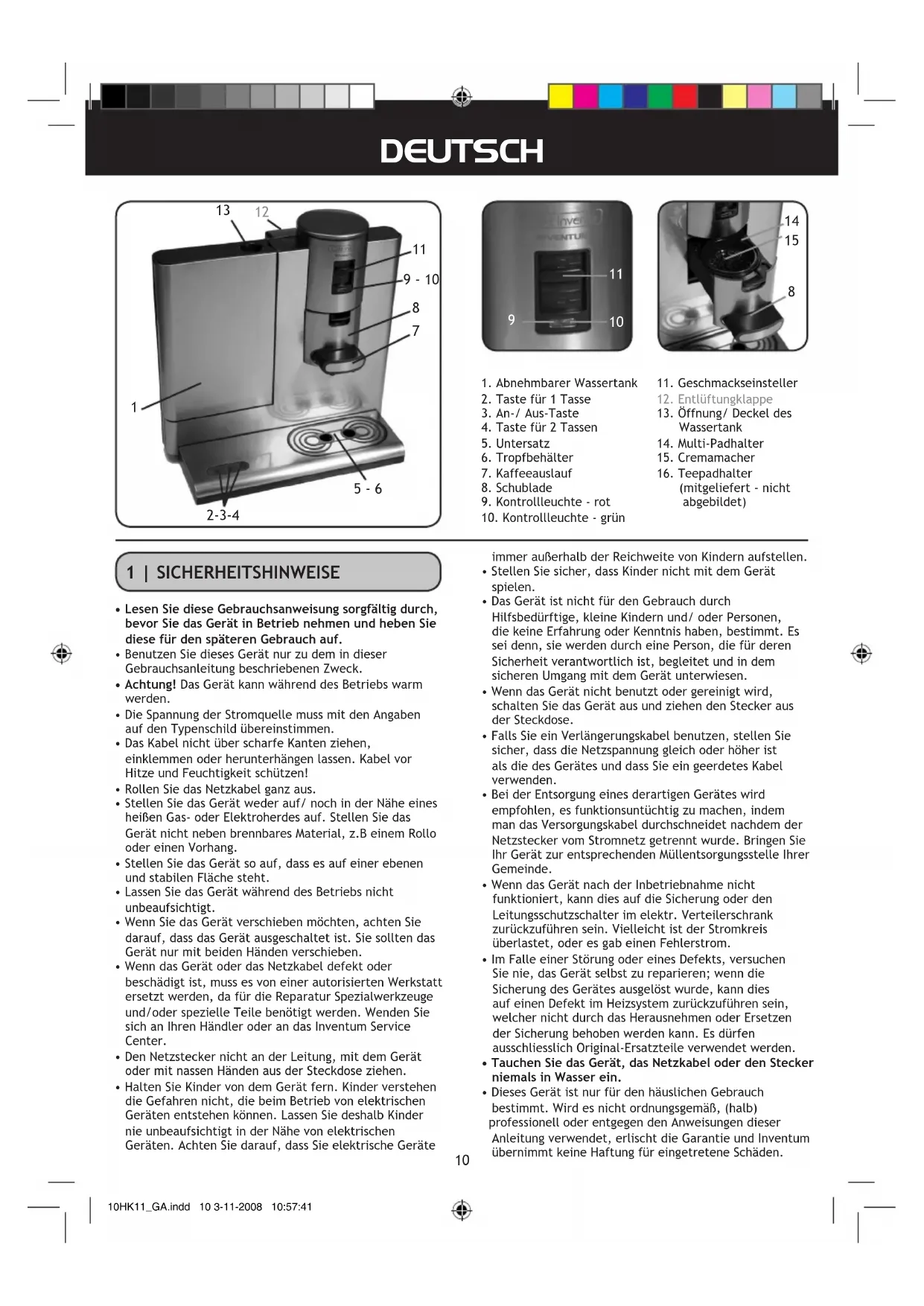

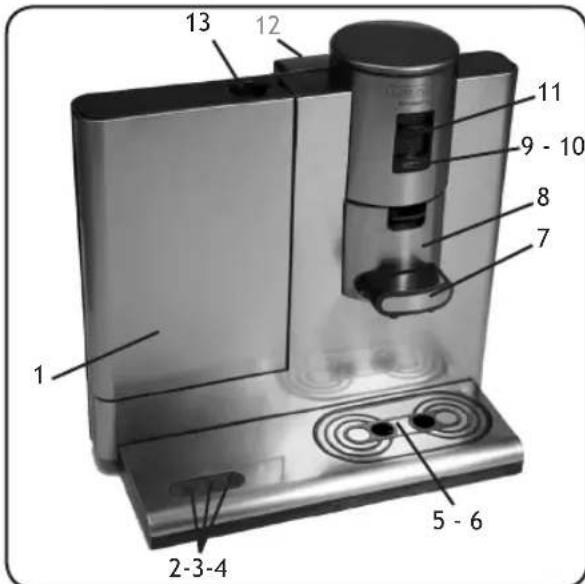

1. Abnehmbarer Wassertank

2. Taste für 1 Tasse

4. Taste für 2 Tassen

9. Kontrollleuchte - rot

10. Kontrollleuchte - grün

11. Geschmackseinsteller

12. Entlüftungklappe

13. Öffnung/ Deckel des

(mitgeliefert - nicht

10HK11_GA.indd 10 3-11-2008 10:57:41Entfernen Sie das Verpackungsmaterial (Plastiksäcke,

Styropor und Karton) und bewahren Sie es unzugänglich

für Kinder auf. Kontrollieren Sie, ob alle Teile mitgeliefert

und aus der Verpackung genommen wurden. Prüfen

Sie, ob während des Transports kein Schaden am Gerät

entstanden ist. Prüfen Sie vor Inbetriebnahme, ob die

Spannungsangabe auf dem Typenschild mit der örtlichen

Netzspannung übereinstimmt.

Stellen Sie das Gerät so auf, dass das Gerät auf einer

ebenen und stabilen Fläche steht. Schließen Sie das Gerät

nur an eine geerdete Steckdose an.

Befolgen Sie die nächsten Schritte genau, um den Boiler

mit ausreichend Wasser zu füllen und ihn so vor dem

Austrocknen durch überkochen zu schützen. Reinigen Sie

die Außenseite des Gerätes mit einem feuchten Tuch und

trocknen Sie das Gerät anschließend mit einem trockene

Tuch ab. Reinigen Sie danach alle abnehmbaren Teile:

Multi-Padhalter 14, Cremamacher

15, Schublade 8, Kaffeeauslauf

7, Untersatz 5 und Tropfbehälter

6 mit warmem Wasser und ein

wenig Spülmittel oder in der

Geschirrspülmaschine. Trocknen

Sie alle abnehmbaren Teile gut ab

(siehe Reinigung & Unterhalt).

Schließen Sie das Gerät nur an eine

geerdete Steckdose an. Kabel soweit in das Kabelfach an

der Geräterückseite schieben, bis nur noch die benötigte

Länge bis zur nächsten Steckdose zur Verfügung steht.

Stellen Sie das Gerät so auf, dass es auf einer ebenen und

stabilen Fläche steht.

• Nehmen Sie den Wassertank 1

vom Gerät. Füllen Sie den

Wassertank bis zur Markierung

MAX mit kaltem Wasser und

setzen Sie ihn wieder auf das

• Öffnen Sie die Schublade 8,

indem Sie langsam an dem Griff

• Legen Sie einen Kaffeepad mit

der gewölbten Seite nach unten

in den Padhalter 14 und drücken

Sie diesen leicht an. Achten Sie

darauf, dass der Kaffee in den

Pads gleichmäßig verteilt ist.

• Schieben Sie die Schublade 8

wieder langsam in das

Gerät bis diese einrastet.

• Stellen Sie eine große Tasse oder

ein Gefäß unter den Kaffeeauslauf 7, um das Wasser

• Stecken Sie den Stecker in die Steckdose.

2 | VOR DER INBETRIEBNAHME

• Drücken Sie die An-/ Aus-Taste

dann gleichzeitig kurz die Taste

für 1 Tasse und für 2

• Während des Durchspülens füllt

sich der Boiler mit Wasser.

• Die Kaffeepadmaschine schaltet

sich automatisch nach dem

• Die Kaffeepadmaschine ist jetzt gebrauchsbereit.

Der Geschmackseinsteller 11 ermöglicht Ihnen, Ihre

individuelle Kaffeestärke bzw. Wassermenge einzustellen.

Sie können den stufenlosen Geschmackseinsteller nach

oben und nach unten schieben.

• Wenn Sie den Geschmackseinsteller

nach unten verschieben,

erhalten Sie einen stärkeren

Kaffee mit kleiner Wassermenge.

• Wenn Sie den Geschmacks-

einsteller in der Mitte

positionieren, erhalten Sie einen

Kaffee mit normaler Kaffeestärke

• Wenn Sie den Geschmackseinsteller

nach oben verschieben, brüht Ihnen die Kaffeepad-

maschine einen schwächeren Kaffee mit einer

größeren Wassermenge als beim normalen Kaffee. Wir

empfehlen Ihnen daher, eine größere Tasse unter den

Kaffeeauslauf zu stellen.

• Nehmen Sie den Wassertank 1 vom Gerät. Füllen Sie den

Wassertank bis zur Markierung MAX mit kaltem Wasser

und setzen Sie ihn wieder auf das Gerät.

• Drücken Sie die An-/ Aus-Taste .

• Das Gerät wird das Wasser aufheizen. Die rote

Kontrolllampe 9 blinkt während des Aufheizens langsam.

Dies dauert 2 Minuten.

• Öffnen Sie die Schublade 8, indem Sie langsam an dem

• Legen Sie einen Kaffeepad mit der gewölbten Seite nach

unten in den Padhalter 14 und drücken Sie diesen leicht

an. Achten Sie darauf, dass der Kaffee in den Pads

gleichmäßig verteilt ist und locker geschüttelt ist. Legen

Sie zwei Kaffeepads in den Padhalter, wenn Sie zwei

Tassen Kaffee aufbrühen möchten. In diese

Kaffeepadmaschine können Sie fast alle erhältlichen

Kaffee- und Teepads verwenden. Sie können ein oder

zwei Kaffeepads und Kaffeepads in verschiedenen

Größen in den Multi- Padhalter 14 einlegen. Die

Kaffeepadmaschine wird sich automatisch anpassen

(max. 2 Kaffeepads).

Achtung: verwenden Sie niemals losen Kaffee, losen

Tee oder nachfüllbare Kaffeepads.

• Schieben Sie die Schublade 8 wieder langsam in das

Gerät bis diese einrastet. Die grüne Kontrolllampe 10

leuchtet auf, wenn Sie die Schublade richtig

verriegelt haben. Das Gerät wird keinen Kaffee brühen,

wenn die grüne Kontrolllampe nicht aueuchtet.

3 | DURCHSPÜLEN DER MASCHINE WICHTIG! Sie können keinen Kaffee brühen, wenn

Sie das Gerät nicht zuvor einmal mit klarem Wasser

5 | ZUBEREITUNG DES KAFFEES

4 | GESCHMACKSEINSTELLER

10HK11_GA.indd 11 3-11-2008 10:57:42• Entfernen Sie die Schublade 8, indem Sie diese nach

vorne und schief nach oben ziehen. Mit dieser

Bewegung entriegeln Sie die Schublade und Sie können

diese nun komplett aus dem Gerät holen.

• Entfernen Sie den Kaffeeauslauf 7 auf dieselbe Weise.

Sie können die Schublade wieder einsetzen, indem Sie

sie wieder in die Vorrichtung schieben. Ein “Klick” zeigt

an, dass Sie die Schublade richtig eingelegt und

• Reinig Sie alle abnehmbaren Teile: Multi-Padhalter 14,

Cremamacher 15, Schublade 8,

Kaffeeauslauf 7, Untersatze 5

und Tropfbehälter 6 mit warmem

Wasser und ein wenig Spülmittel

oder in der Spülmaschine.

Trocknen Sie alle abnehmbaren

Teile gut ab, bevor sie Sie in das

Gerät zurück setzen.

• Achten Sie auf Verschmutzungen

an den Rillen an den Seiten des Cremamachers 15 und

in der Mitte des Multi-Padhalter 14.

Entfernen Sie den Cremamacher mit einem stumpfen

Gegenstand, indem Sie den Cremamacher aus

dem Padhalter von unten hochdrücken. Das gleiche gilt

für den Teepadhalter und Teemacher.

• Kontrollieren Sie jeden Tag, ob der Tropfbehälter 6 leer

ist und ob keine gebrauchten Kaffeepads im Gerät sind.

Wenn der Tropfbehälter voll ist, wird dieser überlaufen

und sich das Wasser unter dem Gerät ansammeln.

Sie müssen Ihre Kaffeemaschine regelmäßig entkalken.

Wenn sie das Gerät durchschnittlich zweimal täglich

benutzen, müssen Sie es alle 3 Monate entkalken. Sie

können Entkalkungspulver aus dem Handel verwenden.

Wenn Sie Entkalkungspulver speziell für Kaffeemaschinen

verwenden, befolgen Sie bitte genau den Anweisungen auf

• Schalten Sie vor dem Entkalken das Gerät aus indem Sie

auf die An-/ Aus-Taste drücken.

• Füllen Sie den Wassertank entsprechend den

Verpackungshinweisen mit Wasser und der angegebene

Menge Entkalkungsmittel.

• Stellen Sie eine große Tasse oder ein Gefäß unter den

Kaffeeauslauf, um das Entkalkungsgemisch aufzufangen.

• Öffnen Sie die Schublade, indem Sie langsam an dem

• Legen Sie einen Kaffeepad mit der gewölbten Seite nach

unten in den Padhalter und drücken Sie diesen leicht

an. Es empehlt sich, beim Entkalken des Geräts ein

Kaffeepad in den Multi-Padhalter zu legen. Dieses Pad

dient als “Filter” und verhindert, dass Kalkrückstände

• Stellen Sie ein oder zwei Tassen unter den Kaffeeauslauf

• Schieben Sie den Geschmackseinsteller 11 zur

Regulierung der Wassermenge auf die gewünschte

Stufe. Wenn Sie den Geschmackseinsteller nach unten

verschieben, bekommen Sie stärkeren Kaffee, wenn

Sie ihn nach oben verschieben, bekommen Sie einen

dünneren und somit schwächeren Kaffee.

• Drücken Sie auf die Taste der gewünschten Menge an

Tassen, 1 oder 2, bzw. Taste oder .

• Das Gerät wird jetzt den Kaffee mit der Wassermenge

Ihrer Wahl brühen und diesen in die Tasse laufen lassen.

Sie können den Brühvorgang durch das Drücken jeder

Taste jederzeit abbrechen.

• Wenn Sie weitere Tassen Kaffee zubereiten wollen,

müssen Sie darauf warten, dass die grüne

Kontrolllampe 10 nicht mehr blinkt. Sie können erst

dann die Schublade öffnen, neue Kaffeepads einlegen

und Kaffee zubereiten, wenn die grüne Kontrolllampe

10 nicht mehr blinkt.

Zur Bereitung von ein oder zwei Tassen Tee mit Ihrer

Kaffeepadmaschine ‘Café Invento’ müssen Sie den

Padhalter durch den Teepadhalter 16 ersetzen. Der

Teepadhalter wurde Ihnen bereits mitgeliefert. Sie

erkennen den Teepadhalter an der anderen Farbe und

an dem Teemacher (mit einem “T”) der sich in der Mitte

des Padhalters bendet. Beim Zubereiten von Tee folgen

Sie einfach denselben Punkten wie beim Zubereiten von

Reinigen und entkalken Sie Ihre Kaffeepadmaschine

regelmäßig. Regelmäßiges Reinigen verlängert die

Lebensdauer Ihrer Kaffeepadmaschine und garantiert für

lange Zeit hervorragende Ergebnisse bei der Zubereitung

Zum Reinigen befolgen Sie folgende Schritte:

Schalten Sie vor der Reinigung das Gerät aus und ziehen

Sie stets den Netzstecker aus der Steckdose. Reinigen Sie

die Außenseite des Geräts nur mit einem feuchten Tuch,

trocknen Sie das Gerät mit einem trockenem Tuch ab.

Nie Scheuermittel verwenden! Das Gerät nie unter dem

Wasserhahn abspülen oder in Wasser eintauchen.

ACHTUNG! Solange die Kontrolllampe 10 blinkt,

dürfen Sie den Wassertank nicht entfernen und die

Schublade nicht öffnen.

6 | REINIGUNG & PFLEGE ZUBEHÖR REINIGEN ENTKALKEN

10HK11_GA.indd 12 3-11-2008 10:57:43das Sieb im Padhalter verstopfen.

• Schieben Sie die Schublade wieder langsam in das

Gerät, bis diese einrastet.

• Drücken Sie die An-/ Aus-Taste , dann gleichzeitig

kurz die Taste für 1 Tasse und für 2 Tassen.

Das Gerät darf sich nicht zum Durchspülen aufwärmen.

• Die Kaffeepadmaschine soll jetzt das Entkalkungs-

gemisch durchspülen.

• Die Kaffeepadmaschine schaltet sich automatisch

nach dem Durchspülen aus. Schalten Sie das Gerät

erneut an und wiederholen Sie diesen Vorgang, bis der

Wasserbehälter ganz leer ist. Füllen Sie den

Wasserbehälter mit 1 Liter klarem Wasser und drücken

Sie die Taste bis der Wasserbehälter wieder leer

ist. Wiederholen Sie den Spülvorgang dreimal.

Wichtig! Haben Sie die Kaffeepadmaschine einige Zeit

lang nicht benutzt, dann sollten Sie das Gerät vor dem

erneuten Gebrauch einmal durchspülen. So erhalten Sie

einen optimalen Kaffeegeschmack.

Bei Störung wird eine oder werden alle Symbole auf dem

Lampe Farbe Zustand Aufklärung

konstant Kaffeemaschine ist

10 grün konstant Schublade ist richtig

Gerät ist gebrauchs-

öffnen, diese ist noch

bis die Kontrolllampe

konstant aueuchtet.

10 aus aus Die Schublade ist

öffnen und schließen

Kontrollieren Sie die folgenden Schritte zum Lösen der

Wassertank nicht richtig angebracht.

Machen Sie den Wassertank ganz leer, befüllen Sie ihn

bis zur MAX - Markierung und stellen Sie den Wasser-

tank erneut auf das Gerät.

Nicht genügend Wasser im Tank, < 1 Tasse.

Befüllen Sie den Wassertank bis zur MAX - Markierung.

Das Gerät ausschalten, abkühlen lassen und

durchspülen, wie im Kapitel “Durchspülen der

Maschine” angegeben.

Das Gerät produziert weniger oder keinen Kaffee.

• Entfernen Sie den Cremamacher mit einem stumpfen

Gegenstand aus dem Padhalter und kontrollieren Sie,

ob die Rillen des Cremamachers verstopft sind.

Reinigen Sie den Cremamacher und den Padhalter

unter ießendem Wasser. Kaffeeanschlag oder ein

Körnchen Kaffee kann bereits eine Verstopfung

• Kontrollieren Sie den Kaffeeauslauf (Schublade) und

reinigen Sie diesen, wenn nötig.

• Kontrollieren Sie die Stufe des Geschmacks-

• Wir empfehlen Ihnen, bevor Sie die Kaffeepads

einlegen, den Kaffee in den Pads ein wenig zu

lockern. Dies sorgt für eine bessere Durchfuhr des

Wassers und wird eine bessere Crema geben.

Schublade lässt sich nicht mehr öffnen (Vakuum).

An der Hinterseite des Apparates bendet sich eine

Entlüftungsklappe, mit welcher Sie den Apparat

entlüften und danach wieder gebrauchen können.

Vorgehensweise: Sorgen Sie dafür, dass der

Wasserbehälter im Apparat festsitzt. An der Hinterseite

nden Sie ein kleines Loch am Gehäuse. Dahinter

bendet sich die Entlüftungsklappe. Stecken Sie einen

dünnen stumpfen Gegenstand in die Öffnung, um die

Entlüftungsklappe zu aktivieren. Halten sie diese einige

Sekunden eingedrückt, bis das Wasser von selbst in den

Wasserbehälter zurückgepumpt wird und letztendlich

das Display wieder konstant brennt.

vorsicht: das zurückgepumpte Wasser ist heiß.

Der Apparat ist nun entlüftet.

Nachdem Sie die Schublade des Padhalters wieder

öffnen können, müssen Sie den Cremamacher und den

Multi-Padhalter reinigen. Wenn Sie dies nicht tun, ist

die Ursache des Vakuums nicht gelöst und kann beim

nächsten Gebrauch des Apparates wieder entstehen.

Cremamacher reinigen: Entfernen Sie den

Cremamacher mit einem stumpfen Gegenstand,

indem Sie den Cremamacher aus dem Padhalter von

unten hochdrücken und kontrollieren Sie, ob die

freigewordenen Rillen im Padhalter verschmutzt sind.

Spülen Sie den Cremamacher und den Multi-Padhalter

unter ießend warmem Wasser gut aus.

Kaffeeanschlag oder ein Körnchen Kaffee kann bereits

eine Verstopfung verursachen.

Die Verriegelung lässt sich nicht ordentlich verriegeln

- die Kontrolllampe 10 blinkt.

• Prüfen Sie, ob die Kaffeepad(s) richtig eingelegt sind.

• Schublade ist nicht verriegelt. Öffnen und schließen

Sie die Schublade wieder.

Die Verriegelung lässt sich nicht ordentlich verriegeln

- die Kontrolllampe 10 brennt nicht.

• Kontrollieren Sie den Multi-Padhalter - an der

Rückseite muss eine herausragende Spitze sein.

Für den Fall, dass diese abgebrochen ist, können Sie

keinen Kaffee zubereiten. Bestellen Sie dann bei

Ihrem Fachgeschäft einen neuen Multi-Padhalter.

• Die Garantie gilt für 24 Monaten ab Kauf der Ware.

• Die Garantie gilt nur bei Vorlage der Rechnung des

Bewahren Sie deshalb die Rechnung sorgfältig auf. Die

Garantie gilt ab dem Kaufdatum.

• Die Garantie gilt nicht im Falle von:

- normalem Verschleiß

- mangelhafter Wartung

- unsachgemäßem oder zweckentfremdeten Gebrauch

- Nichtbeachtung von Bedienungs- und

Wartungsvorschriften

- unfachmännischer Reparatur durch den Käufer oder

- nicht verwendeten Originalteilen, die vom Käufer

oder durch Dritte montiert worden sind, welche erst

von unserem Kundendienst zu begutachten sind.

• Die Garantie gilt nicht für:

- normale Gebrauchsartikel;

- Beleuchtungsbirnen, welche von unserem

Kundendienst zu begutachten sind.

Bringen Sie das Gerät zu Ihrem Händler oder senden Sie

das Gerät zusammen mit einer Kopie der Rechnung und

einer Fehlerbeschreibung frankiert an die Serviceadresse

Falls die Garantie entfallen oder die Garantiezeit

abgelaufen ist, müssen wir Ihnen die Kosten, die durch

eine Begutachtung und/oder einer Reparatur entstehen,

in Rechnung stellen.

Wir erstellen Ihnen gerne auf Anfrage einen

Kostenvoranschlag, bevor wir mit der Reparatur beginnen.

Wenn wir zur Reparatur übergangen sind, werden die

Begutachtungs- bzw. Prüfungskosten von uns nicht in

Wir gewähren auf die von unserem Kundendienst

ausgeführten Reparaturen und auf das neu verarbeitete

Material zwei Monate Garantie, wobei diese zweimonatige

Frist ab dem Tag der Reparatur gilt. Sollte während

dieses Zeitraumes ein Defekt auftreten, welcher direkt

auf die Reparatur oder das dabei verwendete Material

zurückzuführen ist, kann der Kunde selbstverständlich

sein Gerät kostenlos reparieren lassen.

AVC Service GmbH Höhenstrasse 24

BELGIEN AVC Service GmbH Höhenstrasse 24

BELGIUM AVC Service GmbH Höhenstrasse 24

Tel: 015 512 653, Fax.: 015 529 718, Mail: info@inventumbelgium.be

Inventum Deutschland GmbH Ilseder Hütte 10, 31241, Ilsede, Deutschland

Tel.: 05172 4100 980, Fax.: 05172 4100 9814, Mail: info.deutschland@inventum.eu

Website: www.inventum.eu
