BEDIENUNGSANLEITUNG ZOB 365 ZANUSSI

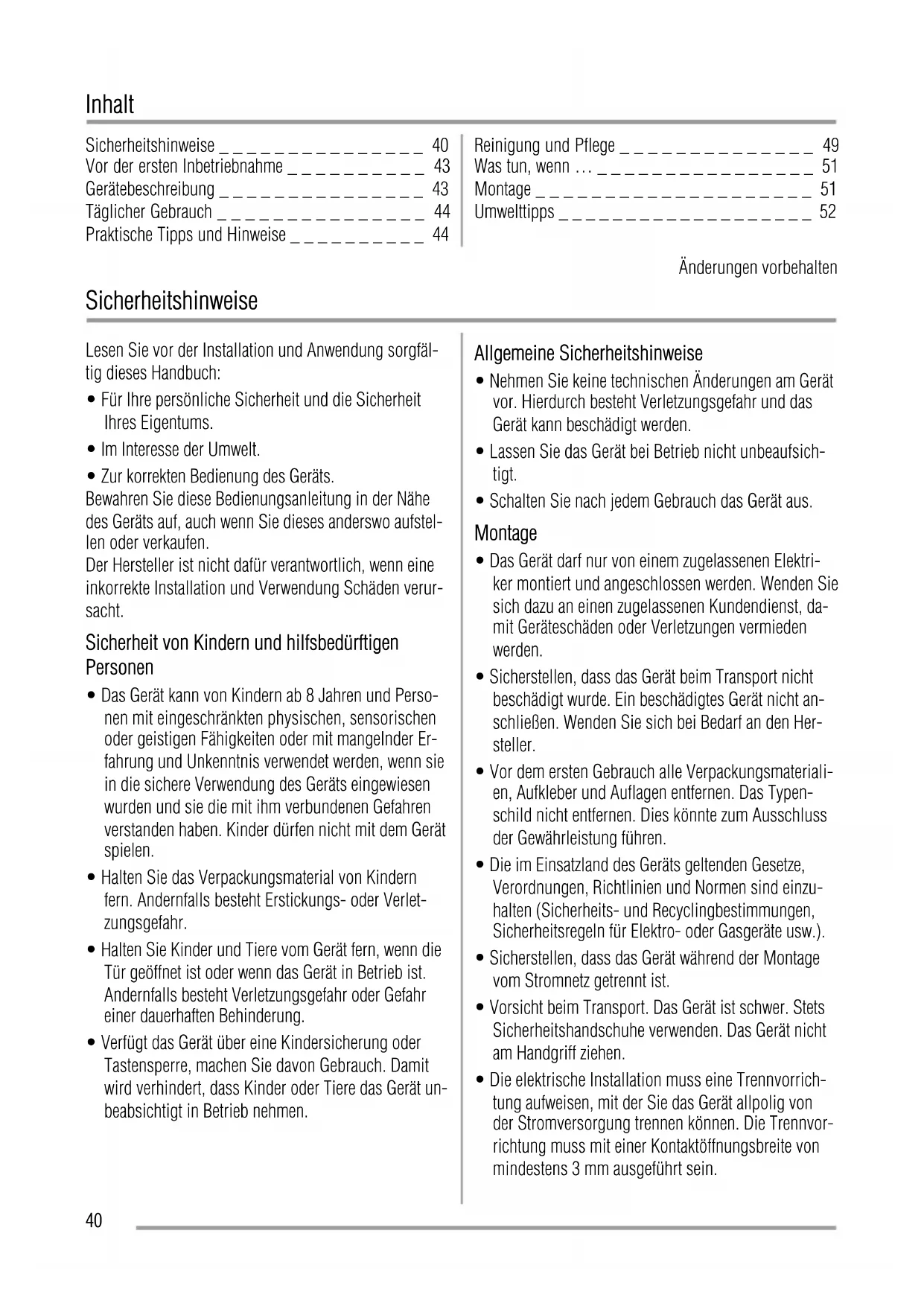

DE Benutzerinformation 40

Sicherheitshinweise _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 40

Vor der ersten Inbetriebnahme _ _ _ _ _ _ _ _ _ _ 43

Gerätebeschreibung _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 43

Täglicher Gebrauch _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 44

Praktische Tipps und Hinweise _ _ _ _ _ _ _ _ _ _ 44

Reinigung und Pflege _ _ _ _ _ _ _ _ _ _ _ _ _ _ 49

Was tun, wenn … _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 51

Montage _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 51

Umwelttipps _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 52

Änderungen vorbehalten

Lesen Sie vor der Installation und Anwendung sorgfäl-

tig dieses Handbuch:

• Für Ihre persönliche Sicherheit und die Sicherheit

• Im Interesse der Umwelt.

• Zur korrekten Bedienung des Geräts.

Bewahren Sie diese Bedienungsanleitung in der Nähe

des Geräts auf, auch wenn Sie dieses anderswo aufstel-

Der Hersteller ist nicht dafür verantwortlich, wenn eine

inkorrekte Installation und Verwendung Schäden verur-

Sicherheit von Kindern und hilfsbedürftigen

• Das Gerät kann von Kindern ab 8 Jahren und Perso-

nen mit eingeschränkten physischen, sensorischen

oder geistigen Fähigkeiten oder mit mangelnder Er-

fahrung und Unkenntnis verwendet werden, wenn sie

in die sichere Verwendung des Geräts eingewiesen

wurden und sie die mit ihm verbundenen Gefahren

verstanden haben. Kinder dürfen nicht mit dem Gerät

• Halten Sie das Verpackungsmaterial von Kindern

fern. Andernfalls besteht Erstickungs- oder Verlet-

• Halten Sie Kinder und Tiere vom Gerät fern, wenn die

Tür geöffnet ist oder wenn das Gerät in Betrieb ist.

Andernfalls besteht Verletzungsgefahr oder Gefahr

einer dauerhaften Behinderung.

• Verfügt das Gerät über eine Kindersicherung oder

Tastensperre, machen Sie davon Gebrauch. Damit

wird verhindert, dass Kinder oder Tiere das Gerät un-

beabsichtigt in Betrieb nehmen.

Allgemeine Sicherheitshinweise

• Nehmen Sie keine technischen Änderungen am Gerät

vor. Hierdurch besteht Verletzungsgefahr und das

Gerät kann beschädigt werden.

• Lassen Sie das Gerät bei Betrieb nicht unbeaufsich-

• Schalten Sie nach jedem Gebrauch das Gerät aus.

• Das Gerät darf nur von einem zugelassenen Elektri-

ker montiert und angeschlossen werden. Wenden Sie

sich dazu an einen zugelassenen Kundendienst, da-

mit Geräteschäden oder Verletzungen vermieden

• Sicherstellen, dass das Gerät beim Transport nicht

beschädigt wurde. Ein beschädigtes Gerät nicht an-

schließen. Wenden Sie sich bei Bedarf an den Her-

• Vor dem ersten Gebrauch alle Verpackungsmateriali-

en, Aufkleber und Auflagen entfernen. Das Typen-

schild nicht entfernen. Dies könnte zum Ausschluss

der Gewährleistung führen.

• Die im Einsatzland des Geräts geltenden Gesetze,

Verordnungen, Richtlinien und Normen sind einzu-

halten (Sicherheits- und Recyclingbestimmungen,

Sicherheitsregeln für Elektro- oder Gasgeräte usw.).

• Sicherstellen, dass das Gerät während der Montage

vom Stromnetz getrennt ist.

• Vorsicht beim Transport. Das Gerät ist schwer. Stets

Sicherheitshandschuhe verwenden. Das Gerät nicht

am Handgriff ziehen.

• Die elektrische Installation muss eine Trennvorrich-

tung aufweisen, mit der Sie das Gerät allpolig von

der Stromversorgung trennen können. Die Trennvor-

richtung muss mit einer Kontaktöffnungsbreite von

mindestens 3 mm ausgeführt sein.

40• Geeignete Trenneinrichtungen sind erforderlich:

Überlastschalter, Sicherungen (Schraubsicherungen

müssen aus dem Halter entfernt werden können),

Fehlerstromschutzschalter und Schütze.

• Gemäß den bestehenden Vorschriften müssen alle

Teile, die den Berührungsschutz gewährleisten, so

befestigt sein, dass sie nicht ohne Werkzeug abge-

nommen werden können.

• Einige Teile des Geräts sind stromführend. Das Kü-

chenmöbel muss auf allen Seiten mit dem Gerät ab-

schließen und es darf kein Freiraum bleiben. Dies

verhindert die Gefahr eines Stromschlags, da strom-

führende Teile nicht versehentlich berührt werden

• Die Einbaumöbel bzw. die Einbaunische, in die das

Gerät eingebaut werden soll, müssen geeignete Ab-

messungen aufweisen.

• Sicherstellen, dass das Gerät unter und an angrenz-

enden sicheren Konstruktionen montiert ist.

• Die Mindestabstände zu anderen Geräten sind einzu-

• Das Gerät mit der Rückseite und mit einer Seite an

höheren Geräten aufstellen. Die andere Seite muss

gegen Geräte mit gleicher Höhe platziert werden.

• Das Gerät kann nicht auf einem Sockel aufgestellt

• Einbaubacköfen und Einbaukochfelder sind mit ei-

nem speziellen Anschlusssystem ausgestattet. Um

eine Beschädigung des Geräts zu vermeiden, ein Ge-

rät nur zusammen mit Geräten desselben Herstellers

Elektrischer Anschluss

• Das Gerät muss geerdet sein.

• Stellen Sie sicher, dass die elektrischen Daten auf

dem Typenschild den Daten Ihrer Haushaltsstrom-

versorgung entsprechen.

• Informationen zur Spannungsversorgung finden Sie

auf dem Typenschild.

• Schließen Sie das Gerät nur an eine sachgemäß in-

stallierte Schutzkontaktsteckdose an.

• Achten Sie beim Anschließen von Elektrogeräten an

Steckdosen darauf, dass die Anschlussleitungen die

heiße Gerätetür nicht berühren und nicht in deren

• Verwenden Sie keine Mehrfachsteckdosen, Stecker-

leisten oder Verlängerungskabel. Es besteht Brand-

• Ersetzen oder wechseln Sie nicht selbst das Netzka-

bel. Wenden Sie sich hierzu an den Kundendienst.

• Achten Sie darauf, den Netzstecker (sofern zutref-

fend) und das Netzkabel hinter dem Gerät nicht zu

quetschen oder zu beschädigen.

• Wählen Sie einen Netzanschluss, der auch nach der

Installation des Gerätes noch zugänglich ist.

• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät

vom Stromnetz trennen möchten, sondern immer am

Netzstecker (sofern zutreffend).

• Dieses Gerät ist nur zur Verwendung im Haushalt be-

stimmt. Nicht für gewerbliche oder industrielle Zwe-

• Das Gerät ist ausschließlich für die haushaltsübliche

Zubereitung von Speisen bestimmt. So werden Ver-

letzungen von Personen oder Schäden am Eigentum

• Das Gerät nicht als Arbeits- oder Abstellfläche ver-

• Keine entflammbaren Produkte oder Gegenstände,

die mit entflammbaren Produkten benetzt sind, und/

oder schmelzbare Gegenstände (aus Kunststoff oder

Aluminium) in das Gerät, nicht in die Nähe oder auf

das Gerät stellen. Es besteht Explosions- oder

• Bei Betrieb wird der Backofeninnenraum heiß. Es be-

steht Verbrennungsgefahr Zum Anfassen des Zube-

hörs und der Töpfe wärmeisolierende Handschuhe

• Das Zubehör vorsichtig entfernen oder einsetzen, um

die Emailbeschichtung nicht zu beschädigen.

• Beim Öffnen der Backofentür während des Betriebs

in sicherer Entfernung zum Gerät stehen. Es kann

heißer Dampf austreten. Es besteht Verbrennungsge-

• Verfärbungen der Emailbeschichtung haben keine

Auswirkung auf die Leistung des Geräts und stellen

keinen Mangel im Sinne des Gewährleistungsrechtes

• Um eine Beschädigung oder die Verfärbung der

Emailbeschichtung zu vermeiden:

41– Stellen Sie keine Gegenstände direkt auf den

Backofenboden und bedecken Sie diesen nicht

– Stellen Sie kein heißes Wasser direkt in das Gerät.

– Lassen Sie nach dem Abschalten des Geräts kein

feuchtes Geschirr oder feuchte Speisen im Back-

ofeninnenraum stehen.

• Das Gerät nicht benutzen, wenn es mit Wasser in

Kontakt ist. Das Gerät nicht mit nassen Händen be-

• Keinen Druck auf die geöffnete Gerätetür ausüben.

• Auch beim Grillen die Backofentür stets geschlossen

Reinigung und Pflege

• Schalten Sie vor Wartungsarbeiten immer das Gerät

aus und trennen Sie es von der Stromversorgung.

• Vergewissern Sie sich vor Wartungsarbeiten, dass

das Gerät abgekühlt ist. Es besteht Verbrennungsge-

fahr. Zusätzlich besteht die Gefahr, dass die Glas-

• Halten Sie das Gerät jederzeit sauber. Ablagerungen

von Fett oder Lebensmittelresten können einen

• Eine regelmäßige Reinigung verhindert den vorzeiti-

gen Verschleiß des Oberflächenmaterials.

• Verwenden Sie für sehr feuchte Kuchen ein tiefes

Backblech, um bleibende Fruchtsaftflecken zu ver-

• Reinigen Sie das Gerät nur mit Wasser und einer

Seifenlösung. Dies dient Ihrer persönlichen Sicher-

heit und der Sicherheit Ihres Eigentums. Verwenden

Sie keine entflammbaren Produkte oder Produkte,

die Korrosion verursachen.

• Reinigen Sie das Gerät nicht mit einem Dampfstrahl-

oder Hochdruckreiniger, scharfen Gegenständen,

Scheuermitteln, Scheuerschwämmen aus Stahlwolle

und Fleckenentfernern.

• Falls Sie ein Backofenspray verwenden, beachten Sie

bitte unbedingt die Angaben des Herstellers.

• Reinigen Sie die Glastür nicht mit Scheuermitteln

oder Metallschabern. Die hitzebeständige Oberfläche

der inneren Glasscheibe kann beschädigt werden

• Wenn die Türglasscheiben beschädigt sind, werden

sie brüchig und können zerspringen. Sie müssen

ausgetauscht werden. Wenden Sie sich hierzu an den

• Gehen Sie beim Aushängen der Tür vorsichtig vor.

• Reinigen Sie nicht die katalytische Emailbeschich-

tung (falls vorhanden).

• Öffnen Sie die Tür vorsichtig. Bei der Verwendung

von Zutaten, die Alkohol enthalten, kann ein Alkohol-

Luftgemisch entstehen. Es besteht Brandgefahr.

• Achten Sie beim Öffnen der Tür darauf, dass keine

Funken oder offenen Flammen in die Nähe des Ge-

• Keine entflammbaren Produkte oder Gegenstände,

die mit entflammbaren Produkten benetzt sind, und/

oder schmelzbare Gegenstände (aus Kunststoff oder

Aluminium) in das Gerät, in die Nähe des Gerätes

oder auf das Gerät stellen.

• Die Leuchtmittel in diesem Gerät sind Speziallam-

pen, die nur für Haushaltsgeräte geeignet sind! Sie

können nicht zur vollständigen oder teilweisen Be-

leuchtung von Zimmern in Privatgebäuden verwen-

• Falls das Leuchtmittel ausgewechselt werden muss,

setzen Sie eine Lampe mit derselben Leistung ein,

die speziell für Haushaltsgeräte vorgesehen ist.

• Trennen Sie das Gerät von der Stromversorgung, be-

vor Sie die Backofenlampe austauschen. Es besteht

die Gefahr eines elektrischen Schlags!

• Nur qualifizierte Fachkräfte dürfen an dem Gerät Re-

paraturarbeiten durchführen. Wenden Sie sich hierzu

an einen zugelassenen Kundendienst.

• Dabei dürfen ausschließlich Originalersatzteile ver-

Entsorgung des Geräts

• Um das Risiko von Verletzungen oder Sachschäden

– Trennen Sie das Gerät von der Stromversorgung.

– Schneiden Sie das Netzkabel ab und entsorgen

– Entsorgen Sie die Türverriegelung. Damit wird

verhindert, dass Kinder oder kleine Tiere im Gerät

42eingeschlossen werden können. Es besteht Ersti-

Vor der ersten Inbetriebnahme

Warnung! Siehe Kapitel „Sicherheitshinweise“.

• Entfernen Sie alle Teile aus dem Gerät.

• Reinigen Sie das Gerät vor der ersten Benutzung.

Vorsicht! Verwenden Sie keine Scheuermittel! Die

Oberfläche kann beschädigt werden. Weitere

Informationen finden Sie im Kapitel "Reinigung und

Stellen Sie die Funktion

und die Höchsttempe-

2. Lassen Sie den leeren Backofen ca. 1 Stunde ein-

Stellen Sie die Funktion

und die Höchsttempe-

4. Lassen Sie den leeren Backofen ca. 10 Minuten

Stellen Sie die Funktion

und die Höchsttempe-

6. Lassen Sie den leeren Backofen ca. 10 Minuten

Auf diese Weise werden die Rückstände im Backofenin-

nenraum verbrannt. Das Zubehör erhitzt sich stärker, als

bei Normalbetrieb. Wenn Sie das Gerät zum ersten Mal

vorheizen, kann sich Geruch und Rauch entwickeln. Das

ist normal. Sorgen Sie für eine ausreichende Belüftung.

3 Temperaturschalter

4 Schalter für die Backofenfunktionen

5 Betriebs-Kontrolllampe

Für Geschirr, Kuchenformen, Braten

Für Kuchen und Plätzchen

Zum Backen und Braten oder zum Auffangen von

43Täglicher Gebrauch

Warnung! Siehe Kapitel „Sicherheitshinweise“.

Ein- und Ausschalten des Geräts

1. Drehen Sie den Schalter für die Backofenfunktionen

auf eine Backofenfunktion.

2. Drehen Sie den Temperaturwahlschalter auf die ge-

wünschte Temperatur.

Die Betriebs-Kontrolllampe leuchtet, solange der

Backofen in Betrieb ist.

Die Temperaturkontrolllampe leuchtet, solange die

Backofentemperatur ansteigt.

3. Zum Ausschalten des Geräts drehen Sie die Schal-

ter für die Backofenfunktionen und die Temperatur

Backofenfunktion Anwendung

Position Aus Das Gerät ist ausgeschaltet.

Ober- und Unterhitze

Die Hitze kommt von den Heizelementen oben und unten im Backofen. Zum Ba-

cken und Braten auf einer Ebene.

Heizelement für Ober-

Die Hitze kommt nur von oben. Zum Bräunen bereits fertiger Gerichte.

Die Hitze kommt nur von unten. Zum Nachbacken von Kuchen mit krossen Bö-

Das gesamte Grillelement schaltet sich ein. Zum Grillen flacher Lebensmittel in

größeren Mengen und zum Toasten.

Bei dieser Einstellung können Speisen mit der gleichen Gartemperatur auf

mehreren Ebenen gleichzeitig braten bzw. braten und backen, ohne dass es zu

einer Aromaübertragung kommt.

Auftauen Zum Auftauen von Gefriergut. Der Temperaturregler muss ausgeschaltet sein.

Wenn das Gerät in Betrieb ist, schaltet sich das Kühlge-

bläse automatisch ein, um die Geräteoberfläche zu küh-

len. Wenn Sie das Gerät ausschalten, stoppt das Kühl-

Sicherheits-Thermostat

Um eine gefährliche Überhitzung (durch unsachgemä-

ßen Gebrauch des Gerätes oder defekte Bestandteile) zu

vermeiden, ist der Backofen mit einem Sicherheits-

Thermostat ausgestattet, der die Stromversorgung un-

terbricht. Die Wiedereinschaltung des Ofens erfolgt au-

tomatisch bei Temperaturabfall.

Praktische Tipps und Hinweise

Warnung! Siehe Kapitel „Sicherheitshinweise“.

• Der Backofen hat vier Einsatzebenen. Sie werden von

unten nach oben gezählt.

• Das Gerät ist mit einem speziellen System ausgestat-

tet, das die Luft umwälzt und den Dampf kontinuier-

lich rückführt. Das Garen mit Dampf macht Ihre

Speisen innen weich und außen knusprig. Die Gar-

44zeit und der Energieverbrauch verringern sich auf ein

• Es kann sich Feuchtigkeit im Gerät oder an den Glas-

türen niederschlagen. Das ist normal. Stellen Sie

sich stets in sicherer Entfernung zum Gerät, wenn

Sie die Tür während des Betriebs öffnen. Heizen Sie

das Gerät 10 Minuten vor, um die Kondensation zu

• Wischen Sie die Feuchtigkeit nach jedem Gebrauch

• Stellen Sie keine Gegenstände direkt auf den Back-

ofenboden und bedecken Sie die Bauteile nicht mit

Alu-Folie, da sonst das Garergebnis beeinflusst und

die Emailbeschichtung beschädigt werden könnte.

• Die optimale Temperatur zum Backen von Kuchen

liegt zwischen 150 °C und 200 °C.

• Heizen Sie den leeren Backofen vor dem Backen etwa

• Öffnen Sie die Backofen-Tür nicht, bevor 3/4 der

Backzeit abgelaufen ist.

• Werden zwei Backbleche gleichzeitig in den Back-

ofen eingeschoben, muss zwischen den Blechen eine

Einsatzebene frei gelassen werden.

Garen von Fleisch und Fisch

• Garen oder braten Sie kein Fleisch mit einem Ge-

wicht unter 1 kg. Das Garen in zu kleinen Mengen

trocknet das Fleisch aus.

• Stellen Sie die Temperatur für zartes rotes Fleisch,

das außen gar und innen saftig sein soll auf 200 °C -

• Helles Fleisch, Geflügel, und Fisch erfordern dage-

gen eine Temperatur zwischen 150°C und 175°C.

• Verwenden Sie bitte zum Garen von sehr fetten Spei-

sen die Fettpfanne, um den Backofen vor Spritzern zu

schützen, die dauerhaft einbrennen könnten.

• Lassen Sie den Braten vor dem Anschneiden min-

destens 15 Minuten stehen, damit der Fleischsaft

nicht ausfließen kann.

• Geben Sie etwas Wasser in die Fettpfanne, um eine

zu hohe Rauchbildung im Backofen beim Braten zu

vermeiden. Um die Rauchbildung zu vermindern,

empfiehlt es sich, immer wieder ein wenig Wasser

Die Garzeiten hängen von der Art, Menge und Konsis-

tenz des Gargutes ab.

Überprüfen Sie die Leistung zu Beginn des Garens. Fin-

den Sie die besten Einstellungen (Heizstufe, Garzeit

usw.) für Ihre Brat- und Backformen und Ihre persönli-

chen Rezepte und Mengen heraus, wenn Sie das Gerät

Back- und Brattabelle

KUCHEN GERICHT Ober-/Unterhitze Heißluft

Rührteig 2 170 2 (1 und

160 45-60 Kuchenform

Mürbeteig 2 170 2 (1 und

Apfelkuchen 1 170 2 (1 und

160 100-120 2 Kuchenformen, 20 cm, auf

45GERICHT Ober-/Unterhitze Heißluft

Kleingebäck 3 170 3 (1 und

1 oder 2 180 2 170 40-55 Links + rechts, Kuchenform,

1) 10 Minuten vorheizen.

BROT UND PIZZA GERICHT Ober-/Unterhitze Heißluft

Weißbrot 1 190 1 190 60-70

1-2 Stück, 500 g pro Stück

Roggenbrot 1 190 1 180 30-45 Brotform

Brötchen 2 190 2 (1 und

180 25-40 6-8 Brötchen auf flachem

46GERICHT Ober-/Unterhitze Heißluft

1) 10 Minuten vorheizen.

AUFLÄUFE GERICHT Ober-/Unterhitze Heißluft

Nudelauflauf 2 180 2 180 40-50 Form

Gemüseauflauf 2 200 2 175 45-60 Form

Quiche 1 190 1 190 40-50 Form

1) 10 Minuten vorheizen.

FLEISCH GERICHT Ober-/Unterhitze Heißluft

Rindfleisch 2 200 2 190 50-70 Rost und Fettpfanne

Schweinefleisch 2 180 2 180 90-120 Rost und Fettpfanne

Kalbfleisch 2 190 2 175 90-120 Rost und Fettpfanne

2 210 2 200 44-50 Rost und Fettpfanne

2 210 2 200 51-55 Rost und Fettpfanne

2 210 2 200 55-60 Rost und Fettpfanne

Schweineschulter 2 180 2 170 120-150 Fettpfanne

Schweinshaxe 2 180 2 160 100-120 2 Stück in Fettpfanne

47GERICHT Ober-/Unterhitze Heißluft

FISCH GERICHT Ober-/Unterhitze Heißluft

Forelle/Seebrasse 2 190 2 (1 und

175 40-55 3-4 Fische

Thunfisch/Lachs 2 190 2 (1 und

175 35-60 4-6 Filets

Heizen Sie den leeren Backofen immer 10 Minu-

GERICHT Stück g Einsatzebene Temp. (°C) 1. Seite 2. Seite

GERICHT Stück g Einsatzebene Temp. (°C) 1. Seite 2. Seite

Toast 4-6 / 3 250 2-4 2-3

Informationen zu Acrylamiden

Wichtig! Nach neuesten wissenschaftlichen

Erkenntnissen kann die Bräunung von Lebensmitteln,

speziell bei stärkehaltigen Produkten, eine

gesundheitliche Gefährdung durch Acrylamid

verursachen. Daher empfehlen wir, bei möglichst

niedrigen Temperaturen zu garen und die Speisen nicht

zu stark zu bräunen.

Reinigung und Pflege

Warnung! Siehe Kapitel „Sicherheitshinweise“.

• Feuchten Sie ein weiches Tuch mit warmem Wasser

und etwas Reinigungsmittel an und reinigen Sie da-

mit die Vorderseite des Geräts.

• Reinigen Sie die Metalloberflächen mit einem han-

delsüblichen Reinigungsmittel.

• Reinigen Sie den Innenraum des Backofens nach je-

dem Gebrauch. Auf diese Weise lassen sich Ver-

schmutzungen leicht entfernen und es brennt nichts

• Entfernen Sie hartnäckige Verschmutzungen mit spe-

ziellen Backofenreinigern.

• Reinigen Sie nach jedem Gebrauch alle Zubehörteile

mit einem weichen Tuch, das mit warmem Wasser

und Reinigungsmittel angefeuchtet wurde, und las-

sen Sie sie trocknen.

• Reinigen Sie Zubehörteile mit Antihaftbeschichtung

nicht mit aggressiven Reinigungsmitteln, scharfkan-

tigen Gegenständen oder im Geschirrspüler. Die An-

tihaftbeschichtung kann zerstört werden!

Reinigung der Türdichtung

• Prüfen Sie regelmäßig die Türdichtung. Die Türdich-

tung befindet sich im Rahmen des Backinnenraums.

Nehmen Sie das Gerät nicht in Betrieb, wenn die

Türdichtung beschädigt ist. Wenden Sie sich hierzu

an den Kundendienst.

• Für die Reinigung der Türdichtung lesen Sie bitte in

den allgemeinen Informationen zur Reinigung nach.

Abnehmen der Einschubgitter

schubgitter vorne von der

schubgitter hinten von der

Seitenwand weg und neh-

Einsetzen der Einschubgitter

Führen Sie zum Einsetzen der Einschubgitter die obigen

Schritte in umgekehrter Reihenfolge durch.

Die abgerundeten Enden der Einschubgitter müs-

sen nach vorne zeigen!

Reinigung der Backofentür

Die Backofentür ist mit zwei Glasscheiben ausgestattet.

Die Backofentür und die innere Glasscheibe können zur

Reinigung ausgebaut werden.

49Wenn Sie versuchen, die innere Glasscheibe ab-

zunehmen, solange die Backofentür noch am Ge-

rät montiert ist, kann diese zuklappen.

Klappen Sie die Back-

ofentür ganz auf und grei-

fen Sie an die beiden Tür-

ren an und klappen Sie

Backofentür bis zur ersten

Raststellung (halb). An-

schließend ziehen Sie sie

nach vorn aus der Halte-

ofentür auf einer ebenen

Fläche auf ein weiches

Öffnen Sie die Arretie-

rung, um die innere Glas-

scheibe zu entfernen.

Drehen Sie die 2 Be-

festigungen um 90° und

nehmen Sie sie aus der

scheibe vorsichtig an

(Schritt 1) und entfernen

(Schritt 2) Sie sie.

Reinigen Sie die Glasscheibe mit Wasser und Spülmit-

tel. Trocknen Sie die Glasscheibe sorgfältig ab.

Einbau der Backofentür und der Glasscheibe

Wenn Sie die Glasscheibe mit einem Dekorrahmen

montieren, stellen Sie sicher, dass die bedruckte Zone

zur Innenseite der Tür weist. Stellen Sie nach dem Ein-

bau sicher, dass der Glasscheibenrahmen sich an den

bedruckten Zonen nicht rau anfühlt.

Achten Sie darauf, dass Sie die Glasscheibe in die rich-

tige Aufnahme einsetzen (siehe nachfolgende Abbil-

Warnung! Bitte vorsichtig vorgehen! Es besteht

die Gefahr eines elektrischen Schlags!

Bevor Sie die Backofenlampe austauschen:

• Backofen ausschalten.

• Sicherungen aus dem Sicherungskasten entfernen

oder den Schutzschalter ausschalten.

Ein Tuch auf den Backofenboden legen, um die

Lampe und das Glas zu schützen.

1. Die Glasabdeckung gegen den Uhrzeigersinn dre-

2. Die Glasabdeckung reinigen.

503. Ersetzen Sie die Backofenlampe durch eine geeig-

nete 300 °C hitzebeständige Backofenlampe.

Verwenden Sie dazu eine Backofenlampe mit der

4. Bringen Sie die Glasabdeckung an.

Warnung! Siehe Kapitel „Sicherheitshinweise“.

Problem Mögliche Ursache Abhilfe

Das Gerät heizt nicht. Das Gerät ist ausgeschaltet. Schalten Sie das Gerät ein. Siehe hierzu „Täglicher

Die Sicherung im Siche-

rungskasten hat ausgelöst.

Prüfen Sie die Sicherung. Falls die Sicherung öfter als

einmal auslöst, wenden Sie sich an einen qualifizier-

Die Backofenlampe ist defekt. Tauschen Sie die Backofenlampe aus.

wasser schlagen sich

Die Speisen standen zu lange

Lassen Sie die Speisen nach Beendigung des Gar-

oder Backvorgangs nicht länger als 15-20 Minuten im

Wenn Sie das Problem nicht selbst lösen können, wen-

den Sie sich an Ihren Fachhändler oder Kundendienst.

Die vom Kundendienst benötigten Daten finden Sie auf

dem Typenschild. Das Typenschild befindet sich am

Frontrahmen des Garraums.

Wir empfehlen, dass Sie folgende Daten hier notieren:

Warnung! Siehe Kapitel „Sicherheitshinweise“.

51A B Elektrischer Anschluss

Warnung! Der elektrische Anschluss darf nur von

einer qualifizierten Fachkraft vorgenommen

Der Hersteller haftet nicht für Schäden aufgrund

der Nichtbeachtung der Sicherheitshinweise im

Kapitel mit den Sicherheitshinweisen.

Das Gerät wird ohne Netzkabel und Netzstecker gelie-

Einsetzbare Kabeltypen für Einbau oder Austausch: H07

RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F

Näheres zum Kabelquerschnitt siehe Gesamtleistung

(auf dem Typenschild) und in der Tabelle:

Gesamtleistung Kabelquerschnitt

maximal 1380 W 3 x 0,75 mm²

maximal 2300 W 3 x 1 mm²

maximal 3680 W 3 x 1,5 mm²

Die Erdleitung (gelb/grünes Kabel) muss ca. 2 cm län-

ger als die Phasenleitung und der Nullleiter (blaues und

Das Symbol auf dem Produkt oder seiner

Verpackung weist darauf hin, dass dieses Produkt nicht

als normaler Haushaltsabfall zu behandeln ist, sondern

an einem Sammelpunkt für das Recycling von

elektrischen und elektronischen Geräten abgegeben

werden muss. Durch Ihren Beitrag zum korrekten

Entsorgen dieses Produkts schützen Sie die Umwelt

und die Gesundheit Ihrer Mitmenschen. Umwelt und

Gesundheit werden durch falsches Entsorgen gefährdet.

Weitere Informationen über das Recycling dieses

Produkts erhalten Sie von Ihrem Rathaus, Ihrer

Müllabfuhr oder dem Geschäft, in dem Sie das Produkt

Das Verpackungsmaterial ist umweltfreundlich

und wieder verwertbar. Kunststoffteile sind mit interna-

tionalen Abkürzungen wie PE, PS usw. gekennzeichnet.

Entsorgen Sie das Verpackungsmaterial in den dafür

vorgesehenen Behältern der kommunalen Entsorgungs-
