BEDIENUNGSANLEITUNG 3F3610P FAGOR

a b d e 2.10.12.10.2 2.10.3 1100

7 kg2.2 Waschmittel und Zusätze. Beladen Sie die

Waschmaschine, nachdem Sie Ihre Wäsche

nach Farbe, Verschmutzung und Gewebe

Die Waschmittellade hat drei Fächer:

Waschen , Vorwaschen und

Weichspülen (2.2.1).

Alle Waschmaschinen sind für den Gebrauch

von Waschpulver geeignet (2.2.2).

Wenn Sie flüssiges Waschmittel benutzen

wollen (2.2.5), finden Sie im Fach für das

Waschmittel eine Klappe (2.2.3), drücken

Sie sie nach unten bis zum Anschlag. Lassen

Sie sie los. Sie arretiert in senkrechter Position

(2.2.4), womit vermieden wird, dass das

flüssige Waschmittel einfach eingezogen

wird. Um erneut Waschpulver zu benutzen,

muss die Klappe wieder in die waagerechte

Position gebracht werden. Drücken Sie sie

bis zum Anschlag nach oben, damit die

Öffnung wieder offen ist.

Beachten Sie, dass Sie das maximale Niveau,

dass mit MAX im Fach für den Weichspüler

markiert ist, nicht überschreiten dürfen.

2.4 Auswahl des Programms. Wählen Sie das

gewünschte Programm über die Steuerung

aus, nachdem Sie das Passende in der

Programmtabelle ausgesucht haben.

2.5 Auswahl der Geschwindigkeit für das

Schleudern . Sie können die

Schleuderdrehzahl auswählen oder das

Schleudern abschalten (2.5.1, 2.5.2,

2.5.3). Wenn Sie die Auswahl Knitterfrei/Flot

(2.5.4) wählen, wird das Waschprogramm

vor dem Endschleudern abgebrochen und

die Wäsche verbleibt im Wasser. Wenn Sie

die Funktion deaktivieren, wird mit dem

Schleudern fortgefahren.

2.6 Zusätzlich Funktionen. Bügelleicht

Extra Spülen und Intensivwäsche

2.7 Startzeitvorwahl . Erlaubt Ihnen den

Waschvorgang zu einem späteren Zeitpunkt

2.9 Sicherheitsverriegelung. Drücken Sie

für drei Sekunden (2.9.1). Eine Verstellung

der Einstellungen durch Kinder wird

verhindert. Sie wird durch erneutes Drücken

der Taste für drei Sekunden deaktviert (2.9.2).

2.10 Waschvorgang. Programmphasen und

Restzeit werden angezeigt.

Empfehlungen zur Nutzung: Nachdem Sie die

Waschmaschine angeschlossen haben, sollten

Sie einen ersten Waschgang vornehmen, um die

korrekte Funktion zu prüfen (normales Waschen,

ohne Wäsche und bei 60º). Kleinere

Kleidungsstücke waschen Sie bitte in einem

Wäschebeutel: Halstücher und Unterwäsche.

Bestimmen Sie das Modell ihrer Waschmaschine

a”, “b”, “c”, “d”, “e” oder “f”) indem Sie die

Steuerung mit den Illustrationen vergleichen.

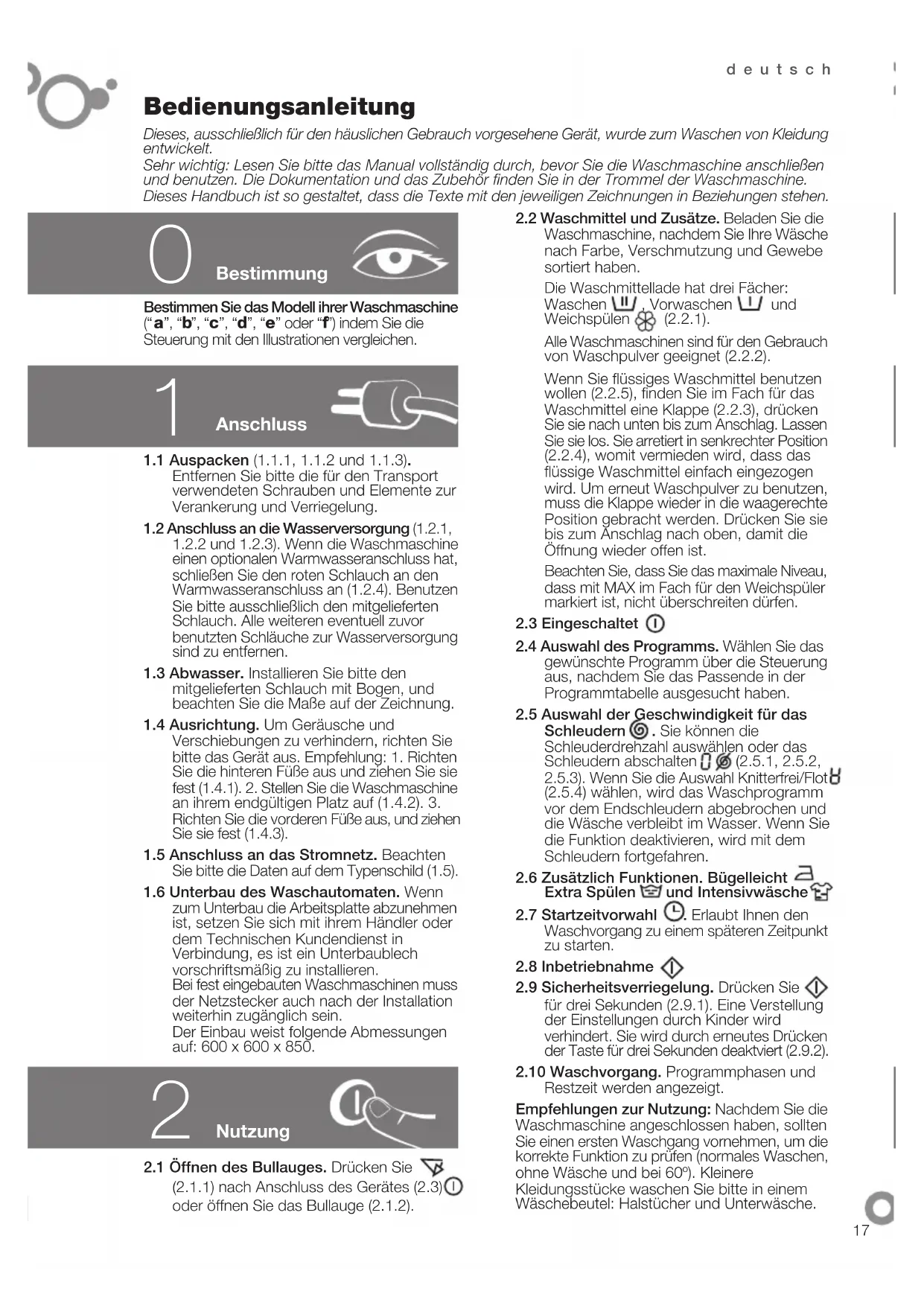

Dieses, ausschließlich für den häuslichen Gebrauch vorgesehene Gerät, wurde zum Waschen von Kleidung

Sehr wichtig: Lesen Sie bitte das Manual vollständig durch, bevor Sie die Waschmaschine anschließen

und benutzen. Die Dokumentation und das Zubehör finden Sie in der Trommel der Waschmaschine.

Dieses Handbuch ist so gestaltet, dass die Texte mit den jeweiligen Zeichnungen in Beziehungen stehen.

1.1 Auspacken (1.1.1, 1.1.2 und 1.1.3).

Entfernen Sie bitte die für den Transport

verwendeten Schrauben und Elemente zur

Verankerung und Verriegelung.

1.2 Anschluss an die Wasserversorgung (1.2.1,

1.2.2 und 1.2.3). Wenn die Waschmaschine

einen optionalen Warmwasseranschluss hat,

schließen Sie den roten Schlauch an den

Warmwasseranschluss an (1.2.4). Benutzen

Sie bitte ausschließlich den mitgelieferten

Schlauch. Alle weiteren eventuell zuvor

benutzten Schläuche zur Wasserversorgung

1.3 Abwasser. Installieren Sie bitte den

mitgelieferten Schlauch mit Bogen, und

beachten Sie die Maße auf der Zeichnung.

1.4 Ausrichtung. Um Geräusche und

Verschiebungen zu verhindern, richten Sie

bitte das Gerät aus. Empfehlung: 1. Richten

Sie die hinteren Füße aus und ziehen Sie sie

fest (1.4.1). 2. Stellen Sie die Waschmaschine

an ihrem endgültigen Platz auf (1.4.2). 3.

Richten Sie die vorderen Füße aus, und ziehen

Sie sie fest (1.4.3).

1.5 Anschluss an das Stromnetz. Beachten

Sie bitte die Daten auf dem Typenschild (1.5).

1.6 Unterbau des Waschautomaten. Wenn

zum Unterbau die Arbeitsplatte abzunehmen

ist, setzen Sie sich mit ihrem Händler oder

dem Technischen Kundendienst in

Verbindung, es ist ein Unterbaublech

vorschriftsmäßig zu installieren.

Bei fest eingebauten Waschmaschinen muss

der Netzstecker auch nach der Installation

weiterhin zugänglich sein.

Der Einbau weist folgende Abmessungen

auf: 600 x 600 x 850.

2.1 Öffnen des Bullauges. Drücken Sie

(2.1.1) nach Anschluss des Gerätes (2.3)

oder öffnen Sie das Bullauge (2.1.2).18

Die Waschmaschine ist im Sinne eines

größtmöglichen Umweltschutzes optimiert.

Respektieren Sie bitte unsere Umwelt. Durch

Befüllung der Waschmaschine bis zur vollen

Kapazität kann Wasser und Energie eingespart

werden. Vermeiden Sie falls möglich ein

Vorwaschen. Benutzen Sie nicht mehr

Waschmittel als nötig. Benutzen Sie die Funktion

Extraspülen nur zur Wäsche der Bekleidung von

Personen mit empfindlicher Haut.

Die Entsorgung von elektrischen und

elektronischen Geräten.

Entsorgen Sie die Geräte nicht mit dem normalen

Bringen Sie die Waschmaschine zu Ihrem

speziellen Sammelpunkt für Recycling.

Das Recycling von Elektrogeräten vermeidet

mögliche negative Auswirkungen auf die Umwelt

und die Gesundheit und erlaubt es, Energie und

Ressourcen zu sparen.

Für weitere Informationen setzen Sie sich bitte

mit Ihren lokalen Behörden oder Ihrem Händler

3.1 Reinigung des Waschmittelfachs. Bitte

reinigen Sie das Waschmittelfach einmal

3.2 Reinigung des Filters. Bitte reinigen Sie

den Filter einmal im Jahr.

Für die Reinigung von Gehäuse und Blende

bitte keine kratzenden oder

lösungsmittelhaltigen Reiniger benutzen.

Trocknen Sie das Gerät hiernach mit einem

weichen Tuch gut ab.

• Der Druck in der Wasserleitung muss

zwischen 0,05 bis 1MPa (0,5 a 10 Kg/cm

• Benutzen Sie keine Verlängerungen oder

Adapter, um die Waschmaschine an das

Stromnetz anzuschließen.

• Spannung und Leistung des

Versorgungsnetzes müssen den Angaben

auf dem Typenschild entsprechen und der

Netzanschluss muss vorschriftsmäßig

• Ist das Netzkabel beschädigt, muss es

durch Ihren Kundendienst bzw. ähnlich

qualifiziertes Personal ausgetauscht

werden, damit Gefahren verhindert

• Nehmen Sie keine Eingriffe im Inneren der

Waschmaschine vor. Verständigen Sie

unseren technischen Kundendienst.

• Personen (auch Kinder), deren physische,

sensorielle oder geistige Fähigkeiten

eingeschränkt sind oder die aufgrund

mangelnder Erfahrung und Kenntnis nicht

in der Lage sind, das Gerät sicher zu

nutzen, dürfen das Gerät nur unter Aufsicht

bzw. Anleitung einer verantwortlichen

Person benutzen. Kinder sind zu

überwachen, damit sie nicht mit dem Gerät

4.1 Die Waschmaschine ist mit einem System

zur Diagnose jeglicher Art von Störungen

ausgestattet. Sie werden auf der Anzeige

bzw. durch ein Blinken der Leuchtanzeigen

4.1.1 Kein Wasserzulauf. Prüfen Sie die

Wasserzufuhr, den Wasserhahn, reinigen

Sie einen Filter für die Wasserzufuhr, falls

4.1.2 Es wird weder abgepumpt, noch

geschleudert. Prüfen Sie den Zustand des

4.1.3 Kein Schleudern. Das Gerät hat eine

Unwucht festgestellt. Verteilen Sie die

Wäsche in der Trommel und starten Sie

bitte erneut das Schleudern.

4.1.4 Keine Aufnahme des Betriebes.

Überprüfen Sie bitte, ob die Tür richtig

4.1.5 Bei jedem weiteren Fehlercode.

Setzten Sie sich mit unserem Technischen

Kundendienst in Verbindung.

4.2 Vibrationen oder Lärm. Prüfen Sie die

richtige Installation und insbesondere den

Stand des Gerätes (1.1 und 1.4 dieses

4.3 Wasser im Waschmittelfach. Prüfen Sie,

dass das Waschmittelfach sauber ist (3.1)

bzw. den Stand des Gerätes.

4.4 Notöffnung des Bullauges. Bei

Stromausfall oder einer Störung, nehmen

Sie bitte das Waschmittelfach heraus, indem

Sie auf den blauen Hebel mit dem Finger

drücken(4.2.1). Auf der rechten Seite wird

die Notentriegelung mit einem Schlitz

sichtbar. Drehen Sie sie mit einer Münze

nach links, um das Bullauge zu entriegeln

Hinweise zur Benutzung: 1. Bevor Sie das

Programm anhalten, um weitere Kleidung

beizufügen, achten Sie bitte darauf, dass sich der

Wasserstand unter der Bullaugenöffnung befindet.

2. Die Zusatzfunktionen führen zu einer längeren

Programmdauer. 3. Nach Programmende kann

es bis zu zwei Minuten dauern, bis Sie das Bullauge

geöffnet werden kann.Programme und

mischungen mit baumwolle

synthetische stoffe/empfindlich

wolle/wollmischungen

sehr leichte verschmutzung

leichte verschmutzung

leichte verschmutzung

leichte verschmutzung

leichte verschmutzung

beständige farben weiss/farbig

schwere verschmutzung

synthetische stoffe/

mischungen mit baumwolle

normale verschmutzung

sehr leichte verschmutzung

leichte verschmutzung

schwere verschmutzung

mischungen mit baumwolle

sehr leichte verschmutzung

wolle/wollmischungen

sehr leichte verschmutzung

wolle/wollmischungen

leichte verschmutzung

synthetische stoffe/

mischungen mit baumwolle

weiss/farbig solide farben

sehr leichte verschmutzung

mischungen mit baumwolle

synthetische stoffe/empfindlich

wolle/wollmischungen

programm zur Bewertung von Waschvorgängen und Konsum der Energie nach der Norm EN60456, bei gedrückter Taste für intensives Waschen.

normale programmeschonprogrammewollprogrammezusatzprogramme

programm zur Bewertung von Waschvorgängen und Konsum der Energie nach der Norm EN60456, bei gedrückter Taste für intensives Waschen.

mischungen mit baumwolle

synthetische stoffe/empfindliche

wolle/wollmischungen

sehr leichte verschmutzung

sehr leichte verschmutzung

leichte verschmutzung

leichte verschmutzung

normale verschmutzung

starke verschmutzung

weiss/betändige farben

starke verschmutzung

synthetische stoffe/

mischungen mit baumwolle

sehr leichte verschmutzung

synthetische stoffe/

mischungen mit baumwolle

leichte verschmutzung

synthetische stoffe/

mischungen mit baumwolle

normale verschmutzung

synthetische stoffe/

mischungen mit baumwolle

weiss/betändige farben

normale verschmutzung

wolle/wollmischungen

sehr leichte verschmutzung

wolle/wollmischungen

leichte verschmutzung

mischungen mit baumwolle

synthetische stoffe/empfindliche

wolle/wollmischungen

mischungen mit baumwolle

synthetische stoffe/empfindliche

wolle/wollmischungen
