Marca	Fagor
Model	3F3610P
Tipus de producte	Rentadora
Capacitat de rentat	7 kg
Dimensions (Al x Am x P)	850 x 600 x 600 mm
Pes	Aproximadament 65 kg
Velocitat de centrifugat màxima	1000 tr/min
Classe energètica	A+
Nivell sonor (rentat/centrifugat)	52 dB / 70 dB
Programes	Cotó, sintètic, delicat, llana, ràpid, esbandit, centrifugat, antibacterià
Opcions	Sortida diferida, bloqueig infantil, planxat fàcil, esbandit extra, rentat intensiu
Alimentació elèctrica	230 V ~ 50 Hz
Potència màxima	2200 W
Pressió d'aigua	0,05 a 1 MPa (0,5 a 10 kg/cm²)
Connexió d'aigua	Aigua freda i eventualment aigua calenta
Manteniment	Neteja mensual del calaix de productes, neteja anual del filtre
Seguretat	Bloqueig infantil, atur dipòsit ple, sistema de diagnòstic
Peces de recanvi	Disponibles mitjançant servei postvenda Fagor
Reparabilitat	Índex de reparabilitat: 7.5/10 (estimació)

Preguntes freqüents - 3F3610P FAGOR

Com instal·lar la rentadora Fagor 3F3610P?

Traieu els cargols de transport, connecteu les mànegues d'aigua (vermella per aigua calenta si està disponible), instal·leu el colze de desguàs, aniveleu els peus, i després connecteu elèctricament. Consulteu el manual per a més detalls.

Quins programes de rentat estan disponibles?

Cotó (fred a 90°C), sintètic, delicat, llana, ràpid, esbandit, centrifugat, antibacterià, etc. Cada programa té una temperatura i una durada específiques.

Com utilitzar el producte de rentat líquid?

Estireu la llengüeta blava del compartiment de rentat en posició vertical per evitar el degoteig. Per al pols, torneu-la a la posició horitzontal.

La rentadora no s'omple d'aigua, què fer?

Comproveu que l'aixeta estigui oberta, que el filtre d'entrada no estigui obstruït i que la pressió d'aigua sigui suficient (0,05-1 MPa).

Com activar el bloqueig infantil?

Premeu la tecla de bloqueig durant 3 segons. Per desactivar, premeu de nou 3 segons.

Què fer si el tambor no buida?

Netegeu el filtre de buidatge situat a la part inferior de l'aparell. Comproveu també que el tub de desguàs no estigui doblegat.

Com netejar el calaix de productes?

Traieu el calaix, renteu-lo amb aigua tèbia, assequeu-lo i torneu-lo a col·locar. Feu aquesta operació un cop al mes.

La rentadora fa soroll o vibra, què fer?

Assegureu-vos que els peus estiguin ben anivellats i que els cargols de transport s'hagin tret. Repartiu correctament la roba.

Com obrir la porta en cas de tall de corrent?

Traieu el calaix de productes, premeu la palanca blava, i després utilitzeu una moneda per girar la tecla de desbloqueig cap a l'esquerra.

Quin és el consum d'aigua i energia del cicle cotó 60°C?

Per a 7 kg, aproximadament 0,95 kWh i 46 litres d'aigua. Els valors exactes depenen del model i de les opcions.

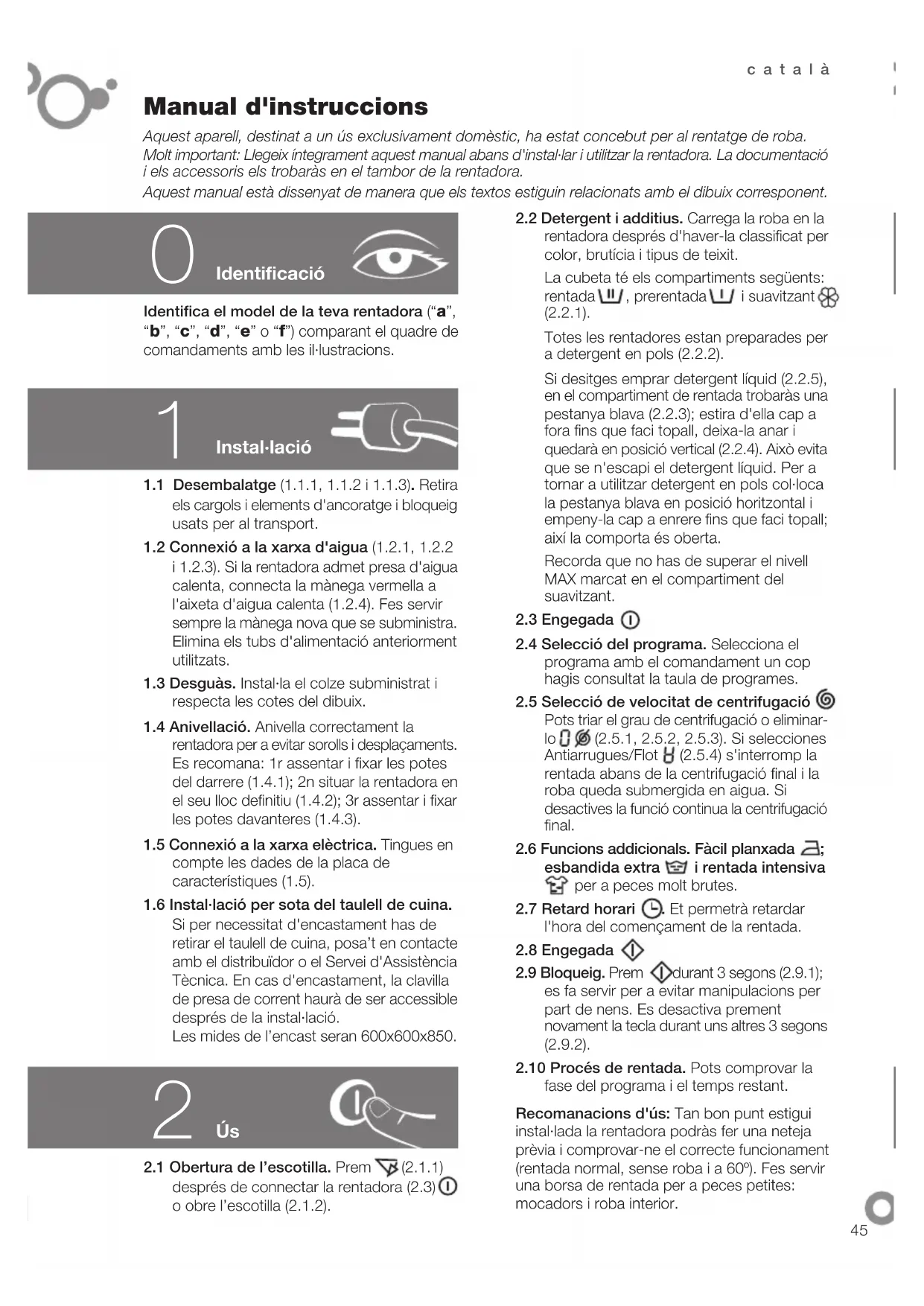

MANUAL D'USUARI 3F3610P FAGOR

Aquest aparell, destinat a un ues exclusivament domestic, ha estat concebut per al rentatge de roba. Molt important: Llegeix integramet aquest manua abans d'instal-lar iutilzar la rentadora. La documentacion iels accessoris els trobaras en el tambor de la rentadora.

Aquest manual està dissenyat de manera que els textos estiguin relacionats amb el dibuix correpondent.

Identificació

Identifica el model de la teva rentadora ("a", "b", "c", "d", "e" o "f") comparant el quadre de comandamente amb les ilustraciones.

1 Instal-lacion

1.1 Desembalatge (1.1.1, 1.1.2 i 1.1.3). Retiraels cargols i elements d'ancoratge i bloqueigusats per al transport.
1.2 Connexio a la xarxa d'aigua (1.2.1, 1.2.2 i 1.2.3). Si la rentadora admet presa d'aigua calenta, connecta la manega vermella a I'auxeta d'aigua calenta (1.2.4). Fes servir sempre la manega nova que se subministra. Elimina els tubs d'alimentacio anteriorment utilitzats.
1.3 Desguas. Instal-la el colze subminatriz respecta les cotes del dibuix.
1.4 Anivellaci. Anivella correctament la rentadora per a evacitar sorolls i desplacamenti. Es recomana: 1r assentar i fixar les potes del darrere (1.4.1); 2n situar la rentadora en el seu lloc definitiu (1.4.2); 3r assentar i fixar les potes davanteres (1.4.3).
1.5 Connexio a la xarxa electrica. Tingues en compte les dades de la placac de caractéristiques (1.5).
1.6 Instal-lacio per sota del taulell de cuina. Si per necessitat d'encastament has deutar el taulell de cuina, posa't en contacte amb el distribuider o el Servei d'Assistencia Técnica. En cas d'encastament, la clavilla de presa de corrent haurà de ser accessible despres de la instal-lacio. Les mides de l'encast seran 600x600x850.

2 Us

2.1 Obertura de l'escotilla. Prem (2.1.1) despres de connectar la rentadora (2.3) oobre l'escotilla (2.1.2).

2.2 Detergent i additius. Carrega la roba en la rentadora despres d'haver-la classificat per color, bruticia i tipus de teixit.

La cubeta teels compartments seguents: rentada , prerentada i suavitzant (2.2.1).

Totes les rentadores estan preparades per a detergent en pols (2.2.2).

Si desitges emprar detergent liquid (2.2.5), en el compartment de rentada trobaras una pestanya blava (2.2.3); estira d'ella cap a fora fins que faci topall, deixa-la anar i quedarà en posicio vertical (2.2.4). Això evita que se n'escapi el detergent liquid. Per a tornar a utilizezar detergent en Pols col-loca la pestanya blava en posicio horizontal i empeny-la cap a enrere fins que faci topall; així la comaporta és oberta.

Recorda que no has de superar el nivell MAX marcat en el compartment del suavitzant.

2.3 Engegada ①

2.4 Seleccio del programa. Selecciona el programa amb el comandament un cop hagis consultat la taula de programes.

2.5 Selección de velocitat decentrifugació Pots triar el grau de centrifugació o eliminar lo (2.5.1, 2.5.2, 2.5.3). Si selecciones Antiarrugues/Flot (2.5.4) s'interromp la rentada abans de la centrifugació final i la roba queda submergida en aigua. Si desactives la funciona continua la centrifugació final.

2.6 Funcions addiconals. Facil planxada; esbandida extra i rentada intensiva per a peces molt brutes.

2.7 Retard horari L. Et permétrà retardar l' hora del comencamento de la rentada.

2.8 Engegada

2.9 Bloqueig. Prem durant 3 segons (2.9.1); es fa servir per a evacrar manipulaciones per part de nens. Es desactiva prement novamente la tecla durant uns autres 3 segons (2.9.2).

2.10 Proces de rentada. Pots comprovar la fase del programa i el temps restant.

Recomanaciones d'us: Tan bon punt estigui instal-ada la rentadora podras fer una neteja previa i comprovar-ne el correcte funcionament (rentada normal, sense roba i a 60^ .Fes servir una borsa de rentada per a peces petites: mocadores i roba interior.

Advertisements d'us: 1. Si pares la rentadora per a afegir-hi més roba, assegura't que el nivell d'aigua no arribi al de l'escotilla. 2. Lesfuncs additionals incremente n el temps de rentada. 3. Una vegada finalitzat el programa de rentada, pot ser que hagis d'ambar a esperar 2 Minutes per a obrir l'escotilla.

3

Manteniment

3.1 Neteja de la cubeta de detergent. Es recomanable fer-la una vegada al mes.
3.2 Neteja del filtrre. Es recomanable fer-la una vegada a l'any.

Per a la neteja exterior, fes servir productes no abrasius i eixuga be amb un drap suau.

4

Diagnostics

4.1 La rentadora incorpora un sistema de diagnóstic que detecta i avisar davant de qualsevol tipus d'incidência. Podras visualitzar-les en la pantalla o quando s'il-luminin intermitentmentels pilots del quadre de comandamente.

Revisar el subministrament d'aigua, I'aixeta d'entrada o neteja el filtrde'entrada.

4.1.2 Ni desguassa, ni centrifuga.
Comprova I'estat del filtrte.
4.1.3 No centrifuga. Remou la carrega de la roba i torna a seleccionar la centrifugacio.
4.1.4 No s'engega. Comprova que l'escotilla es ben tancada.
4.1.5 Amb qualsevol autre codi. Avisa el servei teci.

4.2 Vibraciones o sorolls. Revisa la correcta instal-iacion (1.1 i 1.4 d'aquest manual).
4.3 Aigua en la cubeta. Comprova que la cubeta de detergent es neta (3.1).
4.4 Obertura de l'escotilla. En cas d'avaria o tall de corrent, extreu la cubeta estirant de l'ansa cap a fora i pressiona la palanca blava amb el dit (4.2.1); a la part dreta veuras un botó amb una ranura: gira aquest botó amb una moneda cap a l'esquerra i l'escotilla s'obrirà (4.2.2).

5

Seguretat

• La pressio de l'aigua a la xarxa haurà d'estar entre 0,05 i 1 Mpa (0,5 a 10 kg/cm²).
• No facis servir allargadors ni adaptadores per a connectar la rentadora.
• La instalacione elctrica ha d'estar dimensionada a la potencia maxima indicada en la placac de characteristiques i la presa de corrent elctric amb la presa de terra reglamentaria.
• Si el cable d'alimentacion está malmes, I'ha de fer substituir pel seu servei de postventa o be per personal qualificat similar, per tal d'evitar qualsevol perill.

• No manipulis l'interior de la rentadora. Davant de qualsevol problema que no puguis soluciónar truca al servei tecnic.
• No poder utilizezar aquest aparell, sense la supervisio o les instruccions del responsable correspondant, aquelles personnes (inclosos infants) que per discapacitat fisica, sensorial o mental o per manca d'experiencia o coneixement no puguin utilizezar-lo amb segurette. Cal vigilar els enfants per assegurar-se que no juguen amb l'aparell.

6

Medi ambient

La rentadora ha estat dissenyada pensant en la conservacion del medi ambient.

Respecta el medi ambient. Carrega la rentadora a la maxima capacité recomanada per a cada programa; estalvaras aigua i energia. Sempre que puguis, evita la prerentada. No t'excedeixis amb el detergent. Fes servir l'Esbandida extra, exclusivamente per a peces de persones amb pell sensible.

Gestio de residus d'aparells electrics i electronics.

No eliminis els aparells barrejant-los amb residus domestiques generals.

El reciclgate d'electrodomèstics evita consequences negatives per a la salute i el medi ambient, i permet estalviar energia i recursos.

Per a mes informació, posa't en contacte amb les autoritats locals o l'establiment on vas adquirir la rentadora.

programmes normalsprograms delicatsp

Programa temperatura	Tipus de texti		Cárceta de roba max (kg)	7 kg KWH/L	7 kg KWH/L	8 kg KWH/L
	1. bred	colors delicios brutica molt leugera	78	0,1059	60	0,1059
3. 30°C	4. 40°C	colors delicios brutica leugera	78	0,3559	80	0,3559
4. 40°C	5. 60°C	colors delicios brutica solides	78	0,6059	90	0,6059
6. prentada	78	1,3359	105	1,1959	1,38759	80
7. mixt	4	0,5554	60	0,5554	0,5554	55
8. bred	4	0,1054	55	0,1054	0,1054	50
9. 30°C	4	0,2554	55	0,2554	0,2554	50
10. antibacteris	78	2,3064	125	2,4064	2,5064	110
11. cortines	4	0,2554	55	0,2554	0,2554	50
12. blanco/ color	2	0,3559	45	0,3559	0,3559	40
13. brutica mont leugera	2	0,0559	35	0,0559	0,0559	30
14. rapiid	2	0,0525	15	0,0525	0,0525	15
15. blanco/ color	2	0,0559	35	0,0559	0,0559	30
esbandia	78	0,0540	30	0,0540	0,0540	25
16. centrifugaci lanalbarra lana	78	0,0570	10	0,0570	0,0570	10

• programa per a valoración de rentada i consum d'energia segons la norma EN60456, accionant tecla de rentada intensiva.
