Produkttyp	Dunstabzugshaube
Marke	Fagor
Modell	CFB1000AIX
Installation	Wandmontage mit Teleskopschornstein
Betriebsart	Abluft oder Umluft
Gewicht	ca. 30 kg
Stromversorgung	220-240 V ~ 50 Hz, einphasig
Empfohlene Sicherung	10 oder 16 A
Beleuchtungsleistung	Halogen G4 20W 12V
Motorstufen	4 Stufen + Boost
Nachlauf-Funktion	Verzögerte Abschaltung 10 Minuten
Sauerstoff-Funktion	Leiser Betrieb bei reduzierter Geschwindigkeit (1 bis 9 Stunden)
Automatische Lüfterabschaltung	Nach 9 Stunden Betrieb
Automatische Beleuchtungsabschaltung	Nach 9 Stunden Betrieb
Filtertyp	Metallkassettenfilter (waschbar)
Aktivkohlefilter	Optional, austauschbar
Filtersättigungsanzeige	Blinkende F-Anzeige (Kassette) oder dauerhaft (Aktivkohle)
Mindestabstand zur Kochfläche	70 cm
Abluftleitungsdurchmesser	125 mm oder 150 mm (empfohlen)
Reinigung Kassettenfilter	Alle 30 Stunden oder einmal monatlich in der Spülmaschine
Austausch Aktivkohlefilter	Alle ca. 120 Stunden
Einstellung automatische Empfindlichkeit	3 Stufen (min, mittel, max)

Häufig gestellte Fragen - CFB1000AIX FAGOR

Wie installiere ich die Dunstabzugshaube im Umluftbetrieb?

Wenn Sie keinen Außenabzug haben, verwenden Sie die Umluftversion. Befestigen Sie den Umlenker an der Deckenhalterung, schließen Sie den Schlauch an den Umlenker an und installieren Sie einen Aktivkohlefilter (optional) zur Geruchsbindung.

Wie groß ist der Mindestabstand zwischen der Dunstabzugshaube und dem Kochfeld?

Der Mindestabstand zwischen dem unteren Teil der Haube und der Kochfläche muss 70 cm betragen. Wenn Ihr Kochfeld einen größeren Abstand vorschreibt, halten Sie diesen ein.

Wie reinige ich den Kassettenfilter?

Der Kassettenfilter sollte etwa alle 30 Betriebsstunden oder mindestens einmal im Monat gereinigt werden. Er kann aufrecht in der Spülmaschine mit mildem Reinigungsmittel gewaschen werden. Vor dem Wiedereinsetzen gründlich abspülen und trocknen.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter (optional) sollte etwa alle 120 Betriebsstunden oder mindestens einmal jährlich je nach Nutzung ausgetauscht werden. Bestellen Sie ihn bei Ihrem Händler.

Wie aktiviere ich den Automatikmodus?

Drücken Sie die Taste für den Automatikmodus (Symbol A). Die Kontrollleuchte blinkt, um anzuzeigen, dass sich die Haube im Automatikmodus befindet. Die Haube erkennt Hitze und Dampf und passt die Geschwindigkeit an. Zum Stoppen drücken Sie die Stopp-Taste.

Was tun, wenn die Anzeige F blinkt?

Die blinkende F-Anzeige zeigt an, dass die Kassettenfilter gereinigt werden müssen. Halten Sie nach der Reinigung die Entriegelungstaste lange gedrückt, um die Anzeige zurückzusetzen.

Wie stelle ich die Empfindlichkeit des Automatikmodus ein?

Im Konfigurationsmodus (Haube aus, gleichzeitig + und - lange drücken), drücken Sie die +-Taste länger als 2 Sekunden, um in die Empfindlichkeitseinstellung zu gelangen. Verwenden Sie + zum Erhöhen und - zum Verringern (min: 1, mittel: 2, max: 3). Die Konfiguration wird nach 10 Sekunden automatisch bestätigt.

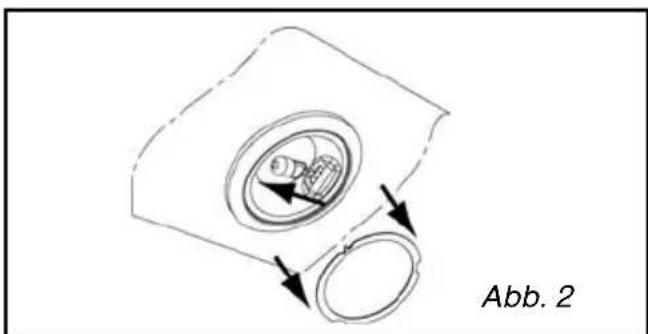

Wie tausche ich die Halogenlampe aus?

Trennen Sie die Haube vom Stromnetz. Entfernen Sie die Abdeckung (Abb. 2 der Anleitung). Ersetzen Sie die Halogenlampe G4 20W 12V. Setzen Sie die Abdeckung in umgekehrter Reihenfolge wieder ein.

Die Dunstabzugshaube funktioniert nicht, was ist zu überprüfen?

Überprüfen Sie, ob kein Stromausfall vorliegt, die Sicherung nicht durchgebrannt ist und eine Geschwindigkeit ausgewählt wurde. Wenn die Haube während des Betriebs stehen geblieben ist, überprüfen Sie auch den Schutzschalter.

Wie verwende ich die Sauerstoff-Funktion?

Ein kurzer Druck auf die O2-Taste startet die Haube für 1 Stunde im leisen Betrieb bei reduzierter Geschwindigkeit. Um eine Dauer von 2 bis 9 Stunden zu programmieren, drücken Sie lange auf O2 und verwenden Sie dann +, um die Dauer zu erhöhen. Die Programmierung wird nach 10 Minuten automatisch bestätigt.

BEDIENUNGSANLEITUNG CFB1000AIX FAGOR

DE BETRIEBSANLEITUNG

Hotte décorative

Dekor-Dunstabzugshaube

Da wir unsere Produkte ständig verbessern möchten, behalten wir uns das Recht vor, ihre technischen, funktionellen und ästhetischen Merkmale zu verändern, damit sie mit der technischen Weiterentwicklung Schritt halten.

Wichtig:

Bitte lesen Sie vor der Inbetriebnahme des Geräts diese Einbau- und Gebrauchsanleitung aufmerksam durch, damit Sie sich sehr rasch mit seinem Betrieb vertraut machen können.

1/FÜR DEN BENUTZER

• Sicherheitshinweise 58
• Umweltschutz 59 Gerätebeschreibung 60

2 / INSTALLATION DES GERÄTS

Benutzung mit Abluftbetrieb 61 Benutzung mit Umluftbetrieb 61 - Stromanschluss 62 Montage der Dunstabzugshaube 63 Montage des Kamins Abluft ins Freie 64 Umluft. 65

3 / BENUTZUNG DES GERÄTS

• Beschreibung der Bedienelemente 66

4 / PFLEGE UND REINIGUNG DES GERÄTS

• Reinigung der Filterkassette 71 Austausch des Kohlefilters 71
• Reinigung der Außenfläche 71 Austausch der Lampe 71 Pflege des Geräts 72

5/FUNKTIONSSTÖRUNGEN 73

6/KUNDENDIENST 73

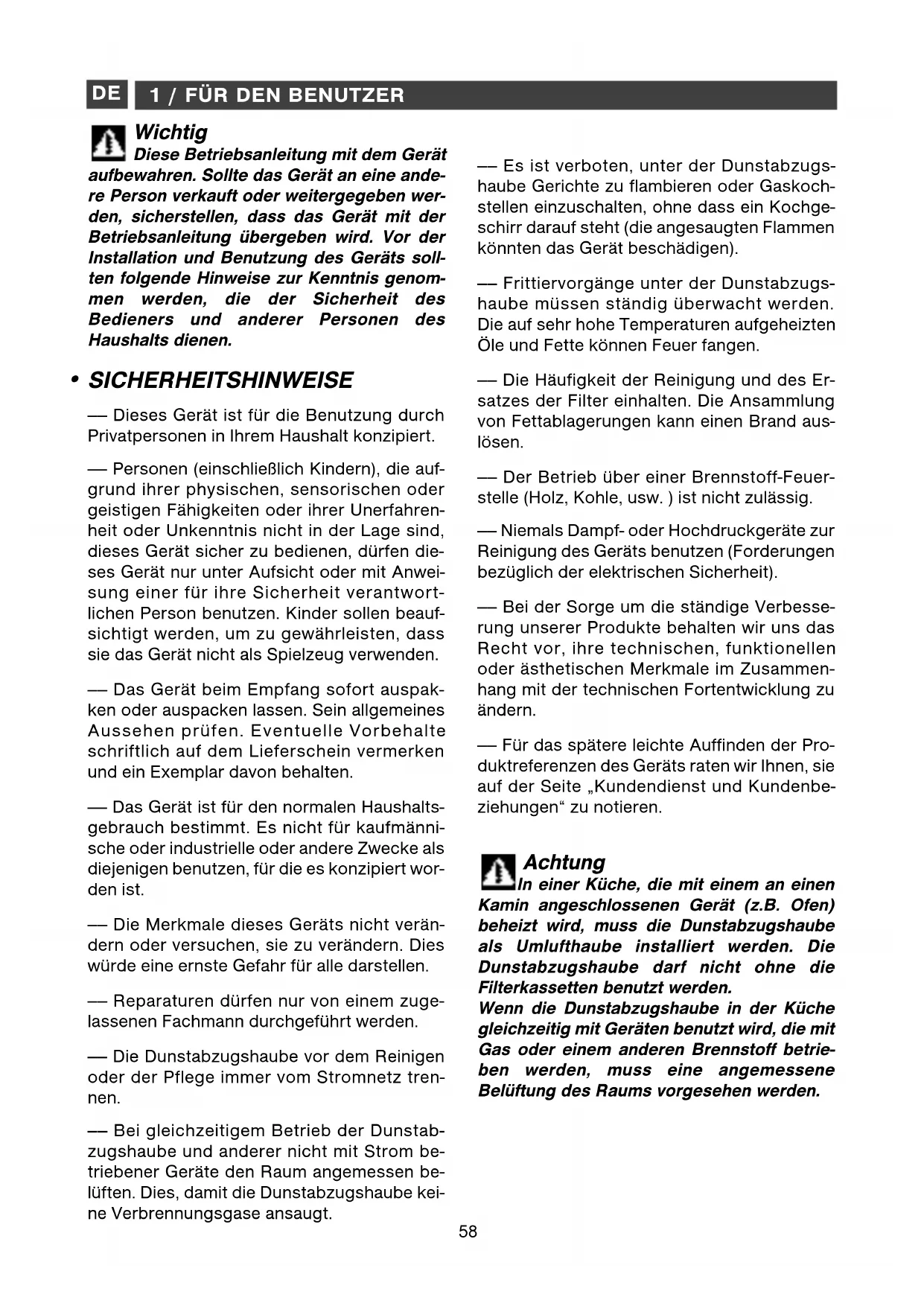

Wichtig

Diese Betriebsanleitung mit dem Gerät aufbewahren. Sollte das Gerät an eine andere Person verkauft oder weitergegeben werden, sicherstellen, dass das Gerät mit der Betriebsanleitung übergeben wird. Vor der Installation und Benutzung des Geräts sollen folgende Hinweise zur Kenntnis genommen werden, die der Sicherheit des Bedieners und anderer Personen des Haushalts dienen.

SICHERHEITSHINWEISE

— Dieses Gerät ist für die Benutzung durch Privatpersonen im Haushalt konzipiert. Personen (einschließlich Kindern), die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, dieses Gerät sicher zu bedienen, dürfen dieses Gerät nur unter Aufsicht oder mit Anweisung einer für ihre Sicherheit verantwortlichen Person benutzen. Kinder sollen beaufsichtigt werden, um zu gewährleisten, dass sie das Gerät nicht als Spielzeug verwenden. — Das Gerät beim Empfang oder Auspacken halten. Sein allgemeines Aussehen prüfen. Eventuelle Vorbehalte schriftlich auf dem Lieferschein vermerken und ein Exemplar davon behalten. — Das Gerät ist für den normalen Haushaltsgebrauch bestimmt. Es nicht für kaufmännische oder industrielle oder andere Zwecke benutzen, für die es nicht konzipiert worden ist. Die Merkmale dieses Geräts nicht verändern oder versuchen, sie zu verändern. Dies würde eine ernste Gefahr für alle darstellen. — Reparaturen dürfen nur von einem zugelassenen Fachmann durchgeführt werden. Die Dunstabzugshaube vor dem Reinigen oder der Pflege immer vom Stromnetz trennen. — Bei gleichzeitigem Betrieb der Dunstabzugshaube und anderer nicht mit Strom betriebener Geräte den Raum angemessen belüften. Dies, damit die Dunstabzugshaube keine Verbrennungsgase ansaugt.

— Es ist verboten, unter der Dunstabzugshaube Gerichte zu flambieren oder Gaskochstellen einzuschalten, ohne dass ein Kochgeschirr darauf steht (die angesaugten Flammen können das Gerät beschädigen). Frittiervorgänge unter der Dunstabzugshaube müssen ständig überwacht werden. Die auf sehr hohe Temperaturen erhitzten Öle und Fette können Feuer fangen. Die Häufigkeit der Reinigung und des Ersatzes der Filter einhalten. Die Ansammlung von Fettablagerungen kann einen Brand auslösen. — Der Betrieb über einer Brennstoff-Feuerstelle (Holz, Kohle, usw.) ist nicht zulässig. — Niemals Dampf- oder Hochdruckgeräte zur Reinigung des Geräts benutzen (Forderungen bezüglich der elektrischen Sicherheit). - Bei der Sorge um die ständige Verbesserung unserer Produkte behalten wir uns das Recht vor, ihre technischen, funktionellen oder ästhetischen Merkmale im Zusammenhang mit der technischen Fortentwicklung zu ändern. — Für das spätere leichte Auffinden der Produktreferenzen des Geräts raten wir Ihnen, sie auf der Seite „Kundendienst und Kundenbeziehungen" zu notieren.

Achtung

In einer Küche, die mit einem an einen Kamin angeschlossenen Gerät (z.B. Ofen) beheizt wird, muss die Dunstabzugshaube als Umlufthaube installiert werden. Die Dunstabzugshaube funktioniert nicht ohne die Filterkassetten.

Wenn die Dunstabzugshaube in der Küche gleichzeitig mit Geräten benutzt wird, die mit Gas oder einem anderen Brennstoff betrieben werden, muss eine angemessene Belüftung des Raums vorgesehen werden.

UMWELTSCHUTZ

• Die Verpackungsmaterialien dieses Geräts sind recyclebar. Entsorgen Sie sie in den von den Gemeinden eigens zur Verfügung gestellten Containern und tragen Sie auf diese Weise zu ihrem Recycling und zum Umweltschutz bei.
• Ihr Gerät enthält bereits zahlreiche recyclingfähige Materialien. Es wurde deshalb mit diesem

Zeichen versehen, um Sie darauf hinzuweisen, dass diese Geräte nach ihrem Gebrauch nicht mit dem übrigen Hausmüll entsorgt werden dürfen. Das von ihrem Hersteller in die Wege geleitete Recycling kann somit in Übereinstimmung mit der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte unter optimalen Bedingungen erfolgen. Ihre Gemeindebehörden oder Ihr Händler informieren Sie über die zu Ihrem Wohnort am nächsten liegenden Sammelstellen.

• Wir danken Ihnen für Ihren Beitrag zum Umweltschutz.

Achtung

Der Einbau muss von qualifizierten Installateuren und Technikern vorgenommen werden.

Achtung

Vor der ersten Benutzung der Filterkassette die Schutzfolie abziehen.

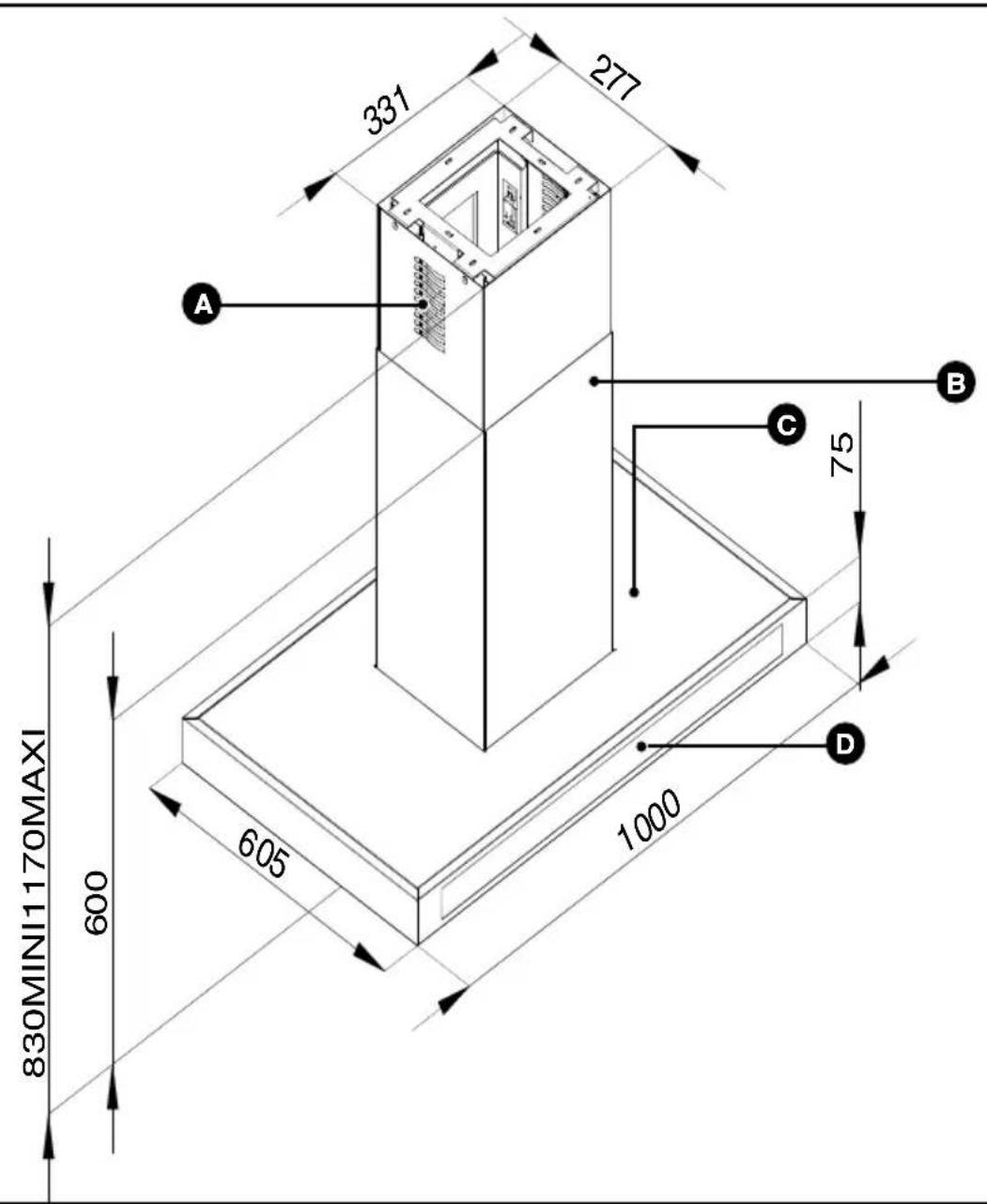

- GERÄTEBESCHREIBUNG

Ansaugöffnungen

Gehäuse

Kamin

Bedienelement

• Für die ordnungsgemäße Installation Ihres etwa 30 kg schweren Geräts sind 2 Personen erforderlich.
• Legen Sie die Verpackung Ihres Geräts während der Installation auf das Kochfeld, um es vor eventuell herabfallenden Teilen zu schützen.
• Das Gerät muss während der Installation oder bei einem eventuellen Eingriff vom Stromnetz getrennt sein.
• Prüfen, dass die Netzspannung dem auf dem Geräteschild in der Dunstabzugshaube angegebenen Spannungswert entspricht.
• Wenn die Stromanlage der Wohnung für den Anschluss des Geräts eine Änderung erfordert, einen qualifizierten Elektriker heranziehen.
• Wenn die Dunstabzugshaube im Abluftbetrieb betrieben wird, das Gerät nicht an ein Abzugsrohr für Verbrennungsgase (Heizkessel, Kamin, usw.) oder an eine kontrollierte mechanische Belüftung anschließen.
• Das Abzugsrohr auf keinen Fall in den Dachboden führen.
• Die Dunstabzugshaube zur Sicherheit in mindestens 70 cm Entfernung von einer elektrischen, Gas- oder gemischten Kochstelle installieren.

BENUTZUNG MIT ABLUFT-BETRIEB

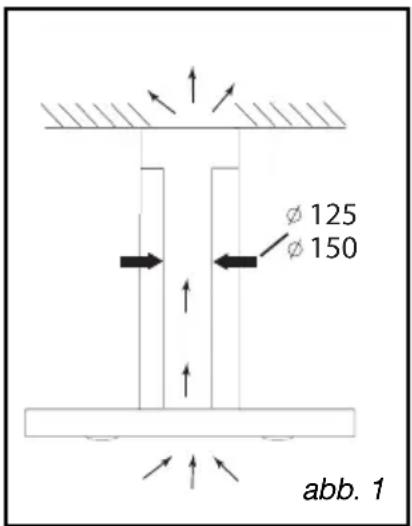

Bei vorhandenem Abzug ins Freie (Abb. 1)

Die Dunstabzugshaube kann daran angeschlossen werden vermittels eines nicht mitgelieferten Abzugsrohrs (Mindest-Ø 125 mm, emailliert, aus Aluminium, flexibel oder aus unbrennbarem Material). Wenn das Rohr weniger als 125 mm Querschnitt hat, unbedingt in den Umluftbetrieb übergehen.

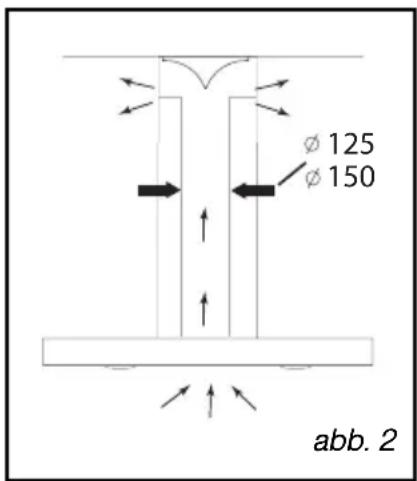

BENUTZUNG MIT UMLUFT-BETRIEB

Wenn kein Abzug ins Freie vorhanden ist

(Abb. 2)

Alle unsere Geräte können auch im Umluftbetrieb betrieben werden.

In diesem Fall muss ein (optionales) Aktivkohlefilter eingesetzt werden, das die Gerüche zurückhält.

(siehe Kapitel 4: Austausch des Kohlefilters)

STROMANSCHLUSS

Bei der Installation und den Pflegevorgängen muss das Gerät vom Stromnetz abgetrennt werden, die Schmelzsicherungen müssen abgeschaltet oder herausgenommen werden.

Das Gerät muss an das Stromnetz angeschlossen werden, bevor der Abzug vollständig an der Decke befestigt wird.

Prüfen, ob:

• die Leistung der Installation ausreicht,
• die Versorgungsleitungen in gutem Zustand sind,
• der Drahtquerschnitt mit den Installationsregeln übereinstimmt.

Achtung

Dieses Gerät wird mit einem Versorgungskabel H 05 VVF geliefert. Es muss mittels einer Normsteckdose IEC 60083 an ein Stromnetz mit 220 - 240 V einphasig angeschlossen werden, die auch nach der Installation gemäß den Einbauregeln zugänglich bleiben muss.

Wir können im Falle eines Unfalls nach einer nicht vorhandenen oder nicht ordnungsgemäßen Erdung nicht haftbar gemacht werden. Die Sicherung der Anlagen muss 10 oder 16 A betragen. Wenn das Anschlusskabel beschädigt ist, den Kundendienst rufen, um jegliche Gefahr auszuschließen.

Achtung

Wenn die Stromanlage der Wohnung für den Anschluss des Geräts eine Änderung erfordert, einen qualifizierten Elektriker heranziehen.

Achtung

Wenn die Dunstabzugshaube irgendeine Anomalie aufweist, das Gerät vom Strom trennen oder die Schmelzsicherung herausnehmen, die der Anschlussleitung des Geräts entspricht.

Achtung

Die Installation muss die geltenden Bestimmungen für die Belüftung von Räumen einhalten. In Frankreich werden diese Regeln in der DTU 61.1 des CSTB angegeben. Insbesondere darf die Abzugsluft nicht in eine Leitung geschickt werden, die für den Rauchabzug von Geräten benutzt wird, die mit Gas oder einem anderen Brennstoff betrieben werden. Die Verwendung eines stillgelegten Abzugsrohrs kann nur mit der Erlaubnis eines kompetenten Fachmanns erfolgen.

Achtung

Die zugänglichen Teile dieses Geräts können heiß werden, wenn es mit Kochgeräten verwendet wird.

Ratschlag

Wir empfehlen für die optimale Nutzung des Geräts den Anschluss an ein Rohr mit 150 mm Querschnitt (nicht mitgeliefert). Möglichst weniger Winkelstücke und ein möglichst kurzes Rohr verwenden. Beim Abluftbetrieb der Dunstabzugshaube muss für ausreichende Frischluftzufuhr gesorgt werden, damit vermieden wird, den Raum unter Unterdruck zu setzen.

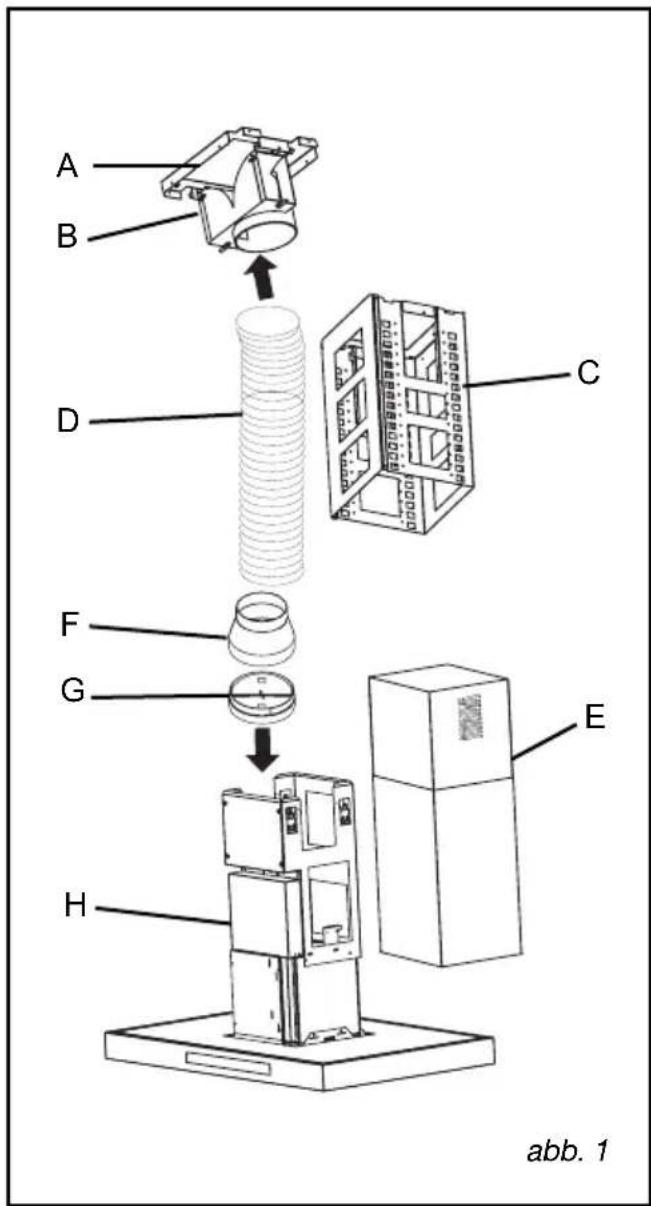

A: Deckenhalterung

B: Rauchablenker (nur im Umluftbetrieb)

C: Halterung für Abzug

D: Abzugsrohr (nicht im Lieferumfang enthalten)

E: Teleskopkamine

Ansaugöffnung oben: Umluftbetrieb Ansaugöffnung unten: Abluftbetrieb

F: Adapter Je nach Größe des Abzugsrohrs verwenden

G: Rücklaufklappe (nur bei Abluftbetrieb)

H: Motorträger

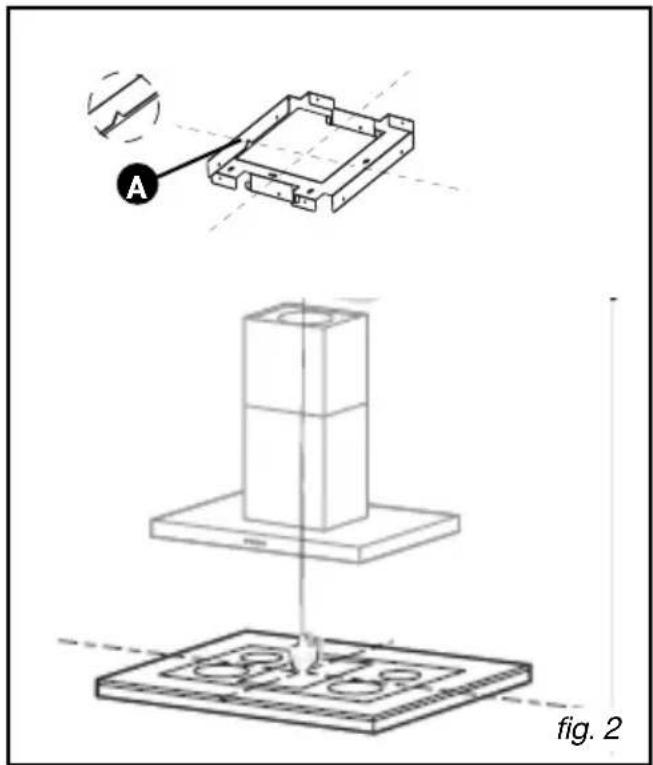

MONTAGE DER DUNSTABZUGSHAUBE

Der Mindestabstand zwischen dem Kochfeld und dem niedrigsten Teil der Dunstabzugshaube muss 70 cm betragen. Wenn in der Betriebsanleitung des unter der Dunstabzugshaube installierten Kochfeldes ein größerer Abstand als 70 cm vorgegeben ist, muss dieser berücksichtigt werden.

• Mit einem Senklot den Mittelpunkt der Kochstelle auf die Deckenhalterung übertragen (Abb. 2). Die Aussparung A der Deckenhalterung muss dem Produkt gegenüber liegen (Abb. 2).
• Befestigen Sie die Deckenhalterung mit den 6 mitgelieferten Schrauben und Dübeln.

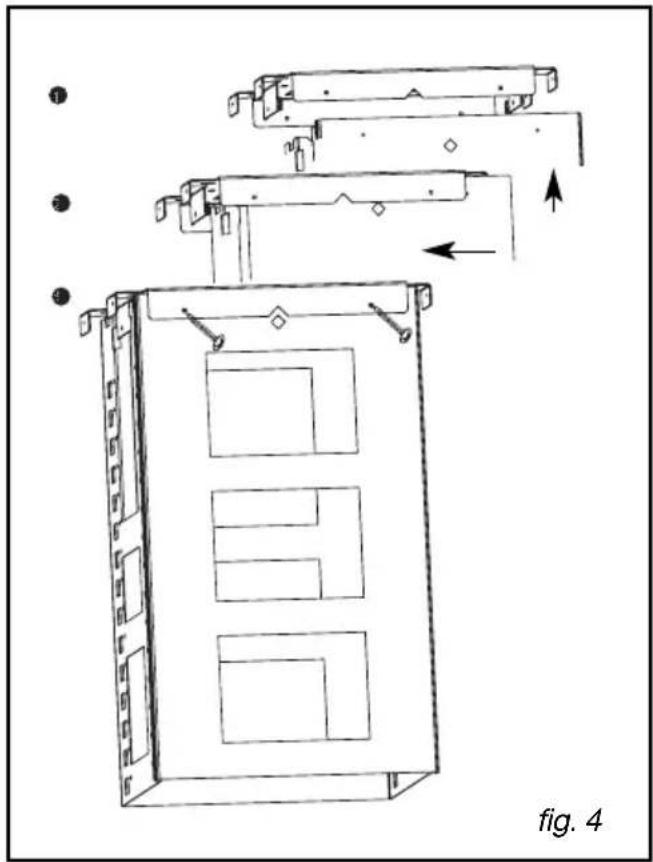

• Wird Ihre Abzugshaube im Umluftmodus betrieben, den Rauchablenker mit den 2 beiliegenden Schrauben an der Deckenhalterung befestigen (Abb. 3, Umluftbetrieb).

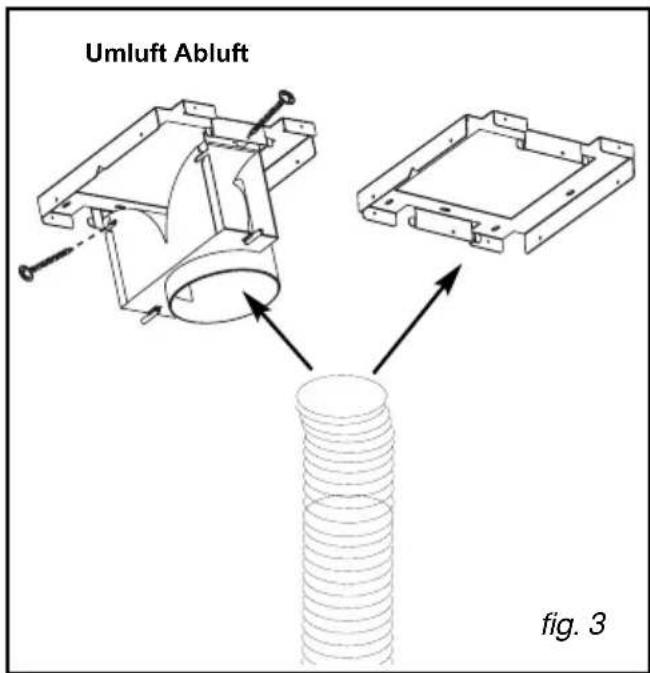

• Verbinden Sie das Abzugsrohr mit dem Rauchablenker (Umluftbetrieb) oder mit einem externen Abzugsrohr in der Decke (Abluftbetrieb).
• Nachdem die Kaminhalterung richtig eingeschoben ist, die 4 Schrauben festziehen, um die Halterung der Abzugshaube zu fixieren (Abb. 4).

2 / INSTALLATION DES GERÄTS

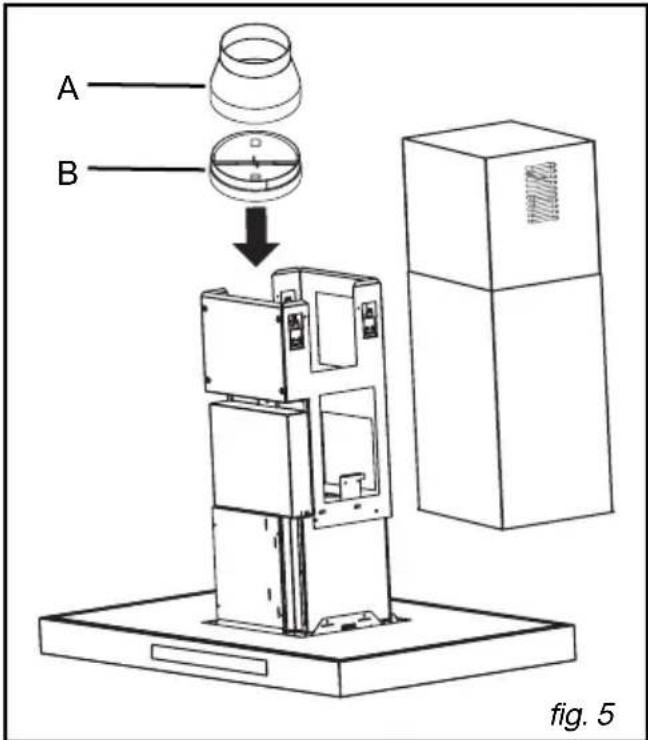

• Im Abluftbetrieb die Rücklaufklappe auf den Motorausgang montieren (Abb. 5-B). Mit dieser Rücklaufklappe kann der Eintritt der von außen kommenden Luft versperrt werden.
• Im Fall eines Rohrs mit 125 mm Querschnitt den mitgelieferten Adapter benutzen (Abb. 5-A).

Wenn das Außenrohr einen Durchmesser von weniger als 125 mm hat, muss die Dunstabzugshaube unbedingt im Umluftbetrieb angeschlossen werden.

• Das Ende des Abzugsrohrs auf den Motorausgang (für Umluftbetrieb) oder auf die Rücklaufklappe (für Abluftbetrieb) schieben.

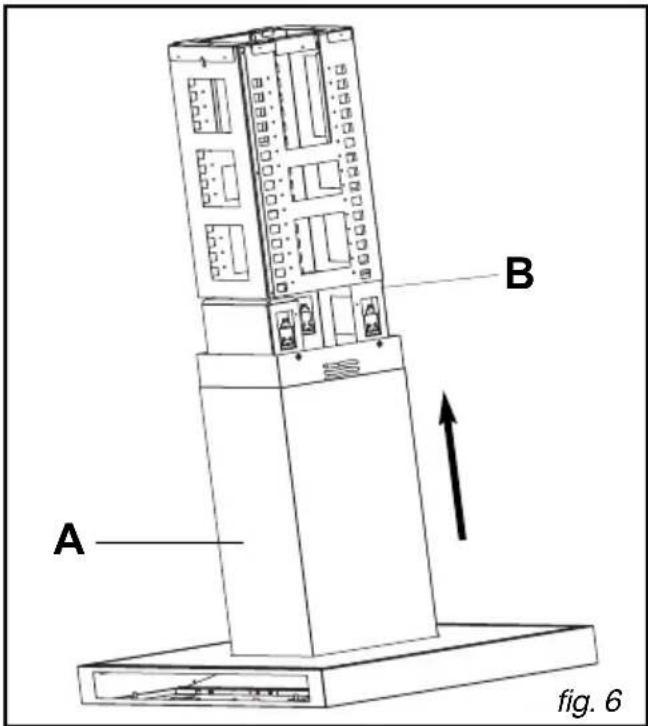

• Rauchabzüge verlegen (Abb. 6-A) und dabei Folgendes beachten: Im Umluftbetrieb müssen die Ansaugöffnungen nach oben weisen, so dass sie sichtbar sind.
• Drücken Sie auf das obere Ende (B), um die Abzugshaube in die Halterung einzusetzen.
• Nach dem ersten Einrasten (1. Klick) wird die Abzugshaube festgehalten.
• Sie können das Gerät jetzt in Richtung Decke schieben und damit die Höhe einstellen (mindestens 70 cm über dem Kochfeld). Die Abzugshaube in der gewählten Höhe unbedingt mit den vier beigefügten Schrauben befestigen (Abb. 7-C).

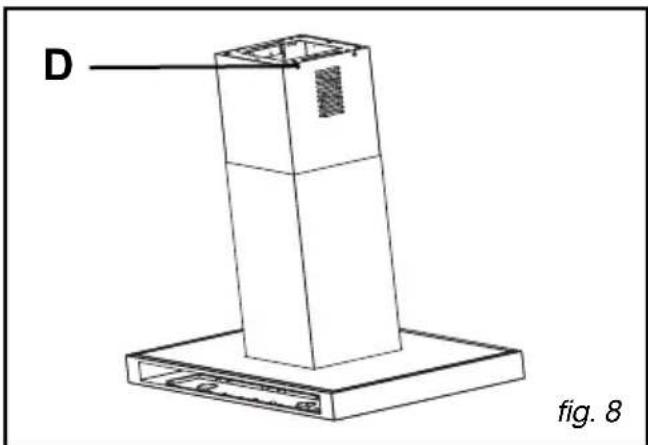

• Den Innenkamin anschließend wieder nach oben ziehen und mit den 4 Schrauben (Abb. 8-D) befestigen.

3 / BENUTZUNG DES GERÄTS

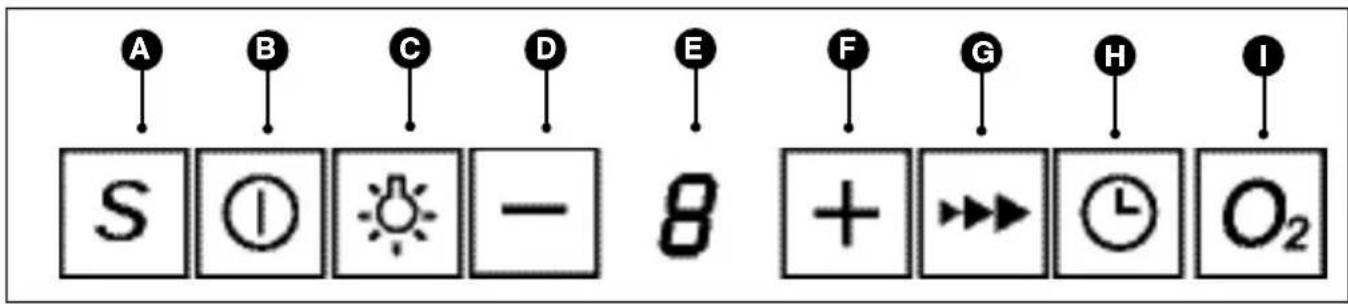

BESCHREIBUNG DER BEDIENELEMENTE * (je nach Modell)

A Automatikbetrieb Ein-/Ausschalten C Beleuchtung D Geschwindigkeitsabnahme Anzeige

F Geschwindigkeitszunahme G Boost Zeiteinstellung / Zeitversetztes Ausschalten (10 Min.) Lüftung

AUTOMATIKBETRIEB (je nach Modell)

Diese Dunstabzugshauben sind für eine automatische Anpassung konzipiert. Die mit Sensoren ausgestatteten Abzugshauben schalten sich automatisch ein, sobald Hitze- oder Dunstabgabe festgestellt wird, passen die Absauggeschwindigkeit entsprechend an und schalten sich automatisch wieder ab, sobald sämtliche Dunstschwaden abgeführt worden sind.

Ratschlag

Diese Installations- und Bedienungsanleitung gilt für mehrere Modelle. Zwischen dem Gerät und den gegebenen Beschreibungen können keine Unterschiede im Detail und bei der Ausrüstung zum Vorschein kommen.

Wahl der Kochstellenart im Automatikbetrieb *

Ihre Dunstabzugshaube muss bei der Wahl der Kochstelle ausgeschaltet sein.

Halten Sie die Tasten und gleichzeitig länger (> 2 Sek.) gedrückt, um in den Konfigurationsmodus zu gelangen. Drücken Sie für die Wahl der Kochstellenart: In der Anzeige erscheint I für ein Induktionskochfeld, U für ein Cerankochfeld und G für eine Gaskochstelle. Mit kurzem gleichzeitigen Drücken der Tasten und wird die Wahl übernommen.

Sie haben die Möglichkeit, die Reaktionszeit ihrer Dunstabzugshaube im Automatikbetrieb noch zu verfeinern.

Drücken Sie länger als 2 Sek. die Taste für die Empfindlichkeitseinstellung.

:Min. Empfindlichkeit : Mittl. Empfindlichkeit : Max. Empfindlichkeit

Durch Drücken von wird die Empfindlichkeit erhöht, von verringert.

Durch kurzes Drücken von wird die Konfiguration wieder gelöscht.

Ohne Konfiguration wird automatisch nach 10 Sekunden als gültig übernommen.

Lauf im Automatikbetrieb

Betätigen Sie die Taste. Die Kontrolllampe blinkt und zeigt dadurch an, dass sich die Dunstabzugshaube im Automatikbetrieb befindet.

Ausschalten der Abzugshaube im Automatikbetrieb

Die Abzugshaube läuft im Automatikbetrieb und soll ausgeschaltet werden. Betätigen Sie die Taste.

Information

Die Abschaltung dieser Dunstabzugshauben erfolgt automatisch zeitlich abgestimmt.

Durch dieses System läuft die Dunstabzugshaube noch fünf, zehn oder fünfzehn Minuten, je nach genutzter Kochleistung, um auch noch die letzten Dunstschwaden zu behandeln und abzuführen.

- STARTEN DER DUNSTABZUGSHAUBE IM HANDBETRIEB

Durch Betätigen der Taste kann die Dunstabzugshaube mit der Geschwindigkeit 1 (auf der Anzeige erscheint 1) gestartet werden.

- WECHSELN DER GESCHWINDIGKEIT

Nach dem Anlaufen der Dunstabzugshaube kann die Ansauggeschwindigkeit durch Drücken der Tasten oder geändert werden.

Beim Nutzen der Funktion läuft die Dunstabzugshaube 10 Minuten mit maximaler Geschwindigkeit 4 und geht dann in die Geschwindigkeitsstufe 2 über.

AUSSCHALTEN DER DUNSTABZUGSHAUBE

Durch Betätigen der Taste kann die Abzugshaube ausgeschaltet werden.

ZEITVERZÖGERTES ABSCHALTEN

Am Ende des Kochvorgangs kann die Taste zum Abschalten der Abzugshaube betätigt werden. Bei dieser Funktion läuft die Absaugung noch 10 Minuten mit der eingestellten Geschwindigkeit weiter.

Betätigen Sie zum Aufheben des zeitverzögerten Abschaltens dieselbe Taste; die Zeitverzögerung wird dadurch annuliert.

BELEUCHTUNG

Durch kurzes Drücken der Taste kann die Halogenlampe der Abzugshaube ein- und ausgeschaltet werden.

Bei Ihrer Dunstabzugshaube (je nach Modell) besteht die Möglichkeit, die Beleuchtungsstärke nach Ihrem Geschmack, heller oder weniger hell, einzustellen. Durch längeres Drücken der Taste kann die Beleuchtungsstärke geändert werden.

LÜFTUNGSFUNKTION (je nach Modell)

Durch kurzes Drücken der Taste setzt sich die Dunstabzugshaube lautlos mit niedriger Geschwindigkeit für 1 Stunde in Gang.

Die Kontrolllampe geht an.

Betätigen Sie zum Abbrechen dieser Funktion.

Programmierung der Lüftungsfunktion

Durch längeres Betätigen der Taste wird die Programmierung aktiviert.

Durch abwechselndes Blinken von 1 und Wird der Beginn der Programmierung angezeigt.

Durch jeweiliges kurzes Drücken der Taste + wird die Betriebsdauer der Lüftungsfunktion erhöht (von 2 auf maximal 9 Stunden). Während der gewählten Dauer läuft die Abzugshaube lautlos mit niedriger Geschwindigkeit. Die Zahl entspricht der Dauer in Stunden (1, 2, 3, 4, 5, 6, 7, 8 oder 9) und □ blinkt abwechselnd während der Dauer des Lüftungsprogramms.

Durch jeweiliges kurzes Drücken der Taste wird die Dauer entsprechend verkürzt (von 8 auf 1 Stunde).

Die Programmierung wird automatisch nach 10 Minuten angenommen.

Die Programmierung kann vor der automatischen Übernahme durch ein kurzes Drücken der Taste ① rückgängig gemacht werden.

Betätigen Sie zum Abbrechen dieser Funktion.

UMLUFT-/ABLUFTBETRIEB

Durch langes Drücken der Tasten und kann entweder der Abluft- oder der Umluftbetrieb gewählt werden. Die Kontrolllampe bzw. geht an. Die Konfiguration kann beginnen.

Durch kurzes Drücken von oder wird der Umluftbetrieb () oder Abluftbetrieb (E) gewählt.

Mit kurzem gleichzeitigen Drücken der Tasten und wird die Wahl übernommen. Durch kurzes Drücken von wird die Konfiguration wieder gelöscht.

SÄTTIGUNG DER FILTERKASSETTE

Durch Blinken der Kontrolllampe F wird angezeigt, dass die Filterkassetten gereinigt werden müssen (siehe Kapitel „Reinigung Filterkassetten“).

Zur Entriegelung der Funktion « Sättigung » die Taste länger gedrückt halten.

SÄTTIGUNG DES KOHLEFILTERS (Option)

Durch ununterbrochenes Leuchten der Kontrollampe F wird angezeigt, dass die Kohlefilter gewechselt werden müssen (siehe Kapitel „Austausch des Kohlefilters").

Zur Entriegelung der Funktion « Sättigung » die Taste länger gedrückt halten. Ausschließlich im Umluftbetrieb.

ABSCHALTAUTOMATIK LÜFTER

Wenn Sie einmal vergessen sollten, Ihre Dunstabzugshaube abzuschalten, schaltet sich diese selbsttätig nach 9 Stunden ab.

- ABSCHALTAUTOMATIK BELEUCHTUNG

Wenn Sie einmal vergessen sollten, die Beleuchtung Ihrer Dunstabzugshaube abzuschalten, schaltet sich diese selbsttätig nach 9 Stunden ab.

Achtung

Das Gerät vor der Pflege und Reinigung vom Stromnetz trennen (entweder durch Ziehen des Netzsteckers oder Betätigen des Überlastschalters). Die regelmäßige Pflege des Geräts ist eine Garantie für richtigen Betrieb, gute Leistung und Dauerhaftigkeit.

Achtung

Wenn die Anweisungen zur Reinigung des Geräts und der Filter nicht eingehalten werden, kann dies zu Bränden führen. Bitte die Pflegeanweisungen streng befolgen.

REINIGUNG DER FILTERKASSETTE

Sie muss ca. alle 30 Betriebsstunden oder mindestens einmal im Monat gereinigt werden. Diese Reinigung kann im Geschirrspüler in vertikaler Position erfolgen.

Eine Bürste, heißes Wasser und ein sanftes Reinigungsmittel verwenden. Abspülen und sorgfältig abtrocknen, bevor sie wieder eingesetzt wird.

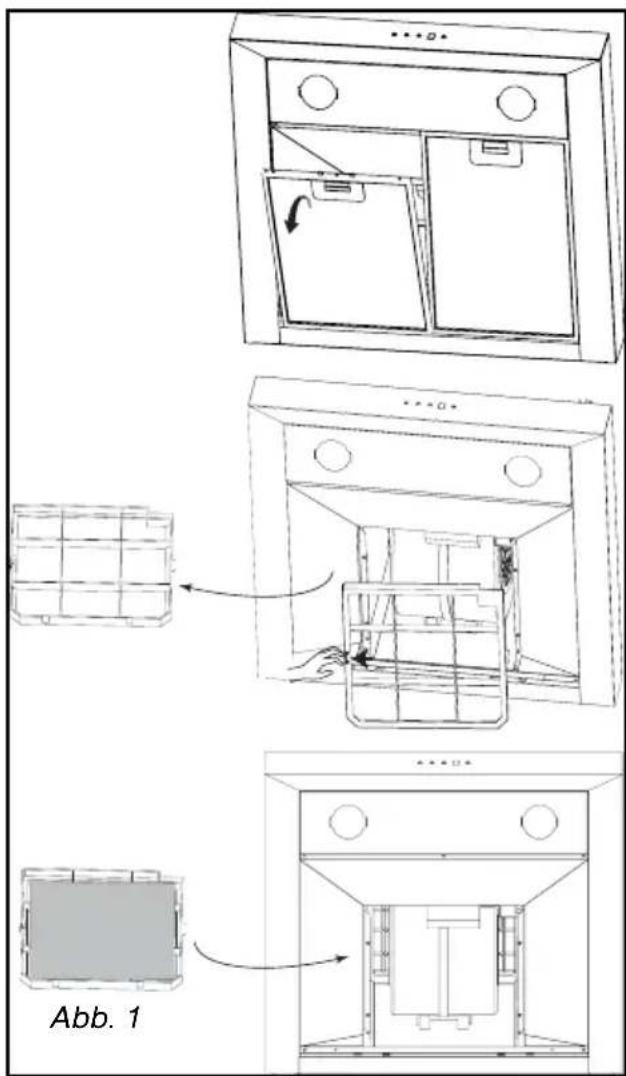

Ausbau der Filterkassette (Abb.1)

• Am integrierten Griff der Filterkassette ziehen. Die Filterkassette nach unten kippen.

AUSTAUSCH DES KOHLEFILTERS (nicht im Lieferumfang enthalten)

Filter ca. alle 120 Betriebsstunden ersetzen.

• Filterkassette durch Lösen der Klammern herausnehmen (A, Abb. 1).
• Nehmen Sie den Kohlefilter heraus oder ziehen Sie das Kunststoffschutzgitter ab (B, Abb. 1).
• Setzen Sie den neuen Kohlefilter ein.

Wenn Sie keinen Kohlefilter verwenden, halten Sie das Kunststoff-Schutzgitter an seinem Platz.

- REINIGUNG DER AUSSENFLÄCHE

Für die Reinigung der Außenfläche der Dunstabzugshaube Seifenwasser benutzen, aber keine Scheuercremes oder Scheuerschwämme.

AUSTAUSCH DER LAMPE

Modell mit Halogenlampe

Die Leuchtblende entfernen (Abb. 2). Die Halogenlampe G4-20W-12V austauschen. — Das Ensemble wieder einsetzen und damit die Vorgänge in umgekehrter Reihenfolge wiederholen.

Achtung

Vor jedem Eingriff muss die Dunstabzugshaube vom Stromnetz getrennt werden, entweder durch Ziehen des Netzsteckers oder durch Betätigen des Überlastschalters.

PFLEGE DES GERÄTS

PFLEGE	WIE VORGEHEN	ZU VERWENDENDE PRODUKTE/ZUBEHÖR
Gehäuse und Zubehör	Niemals Metallkratzer, Scheuermittel oder zu harte Bürsten be-nutzen.	Für die Reinigung von Gehäuse und Leuchtblende ausschließlich handelsübliche in Wasser gelöste Reinigungsmittel verwenden, dann mit klarem Wasser abspüssen und mit einem weichen Lappen trocknen..
Filterkassette	Dieses Filter bindet Fettdämpfe und Staubpartikel. Es ist ein wichtiges Element zur Sicherstellung der Wirksamkeit der Dunstabzugshaube. Bei hartnackigen Flecken eine nicht scheuernde Creme anwenden und dann mit klarem Wasser abspüssen.	Mit einem handelsüblichen Haus-haltsprodukt reinigen, dann reich-lich abspüssen und trocknen. Reinigung kann im Geschirrrspüler in vertikaler Position erfolgen (nicht mit schmutzigem Geschirr oder mit Silberbesteck in Berührung bringen).
Aktivkohlefilter (je nach Modell oder optional)	Dieses Filter bindet die Gerüche und muss je nach Nutzungsgrad mindestensomal jährlich ge-wechselt werden.Filter beim Fachhändler bestel-len und das Datum des Aus-tauschs notieren.

Zur Erhaltung des Geräts empfehlen wir die Pflegeprodukte Clearit.

Die Erfahrung der Profis

Clearit bietet professionelle Produkte und geeignete Lösungen für die tägliche Pflege von Haushaltsgeräten und Kunden an.

Sie sind ebenso wie weitere Produkte, Zubehörteile und Betriebsmittel beim gewohnten Händler zu finden.

5 / FUNKTIONSSTÖRUNGEN

DE

SYMPTOME	Lösungen
Die Dunstabzugshaube Funktioniert nicht.	Prüfen, ob: · kein Stromausfall vorliegt. ·wormlich eine Drehzahl gewählt wurde.
Die Dunstabzugshaube zeigt ungenügende Leistung.	Prüfen, ob: · die gewährte Motordrehzahl für die abgegebene Rauch- und Dampfmenge ausreicht · die Küche ausreichend beluftet ist, damit eine Luftzuführ möglich ist. · das Kohlefilter nicht verbraucht ist (Dunstabzugshaube im Umluftbetrieb).
Dunstabzugshaube hat während des Betriebs abgeschaltet.	Prüfen, ob: · kein Stromausfall vorliegt. · die omnipolare Abschaltvorrichtung nicht ausgeschaltet hat.

6 / KUNDENDIENST

DE

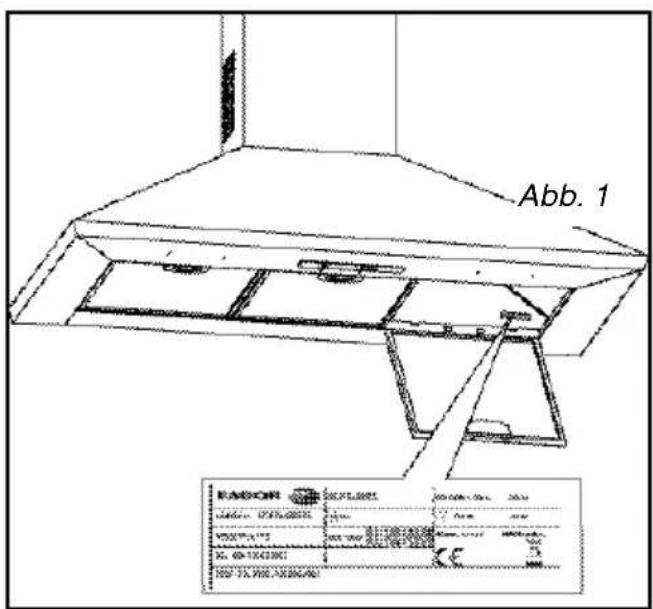

Eingriffe an Ihrem Gerät dürfen nur von einem Fachmann der Marke durchgeführt werden. Geben Sie bei der Meldung einer Störung die vollständige Typenbezeichnung Ihres Geräts an (Modell, Typ, Seriennummer). Diese Angaben finden Sie auf dem Geräteschild (Abb.1).
