BEDIENUNGSANLEITUNG Alio FMCD TANGENT

DE – BEDIENUNGSANLEITUNG ...... 26

Inhaltsverzeichnis....26

DE - BEDIENUNGSANLEITUNG....27

Wichtige Informationen....27

Frontplatte 28

Deckplatte....30

Rückplatte....31

Fernbedienung 32

Menü-Beschreibung im UKW-Modus....34

Menü-Beschreibung im iPhone/AUX-Modus 35

Menü-Beschreibung im CD-Modus 34

Technische Daten 37

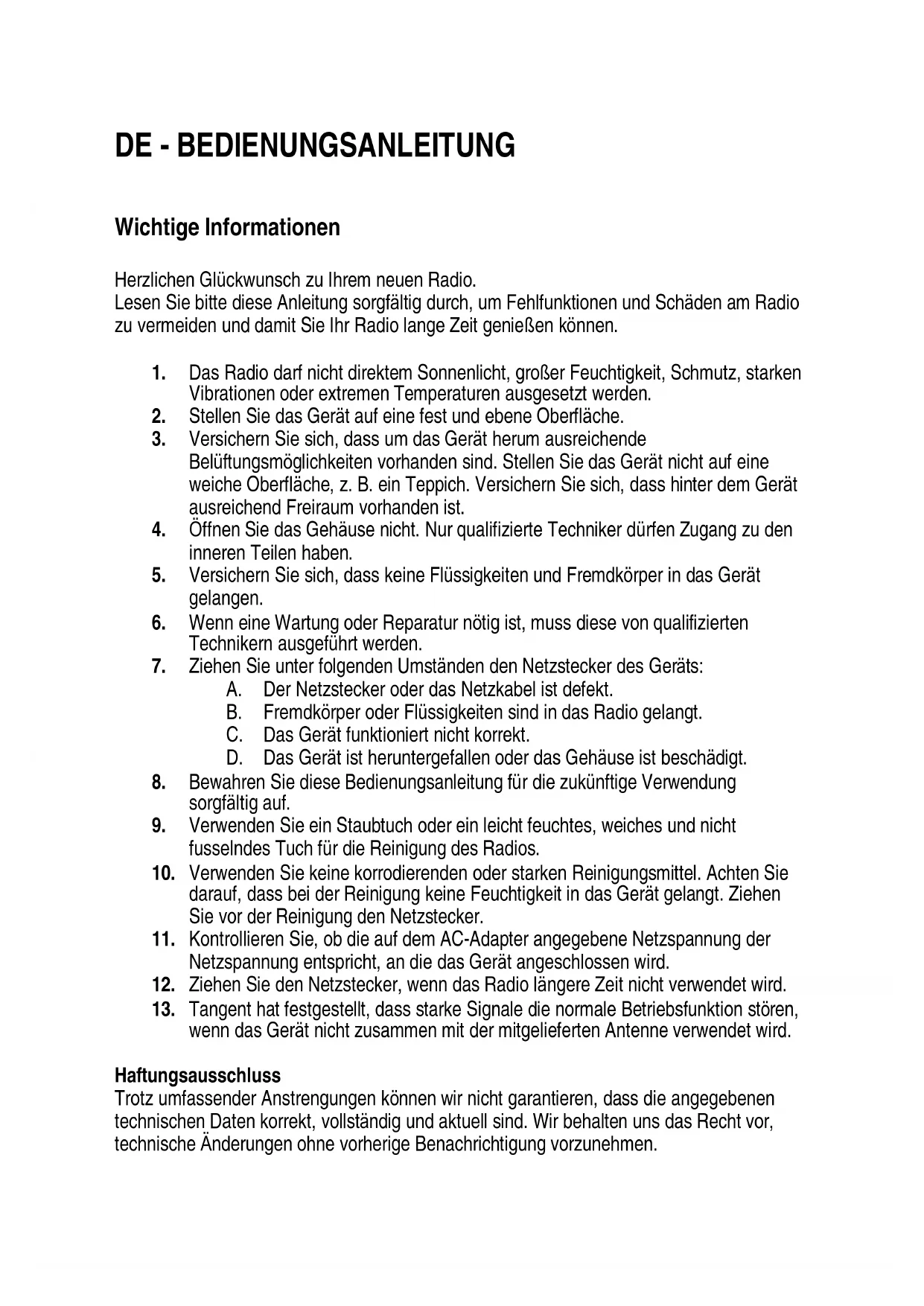

DE - BEDIENUNGSANLEITUNG

Wichtige Informationen

Herzlichen Glückwunsch zu Ihrem neuen Radio.

Lesen Sie bitte diese Anleitung sorgfältig durch, um Fehlfunktionen und Schäden am Radio zu vermeiden und damit Sie Ihr Radio lange Zeit genießen können.

1. Das Radio darf nicht direktem Sonnenlicht, großer Feuchtigkeit, Schmutz, starken Vibrationen oder extremen Temperaturen ausgesetzt werden.
2. Stellen Sie das Gerät auf eine fest und ebene Oberfläche.
3. Versichern Sie sich, dass um das Gerät herum ausreichende Belüftungsmöglichkeiten vorhanden sind. Stellen Sie das Gerät nicht auf eine weiche Oberfläche, z. B. ein Teppich. Versichern Sie sich, dass hinter dem Gerät ausreichend Freiraum vorhanden ist.
4. Öffnen Sie das Gehäuse nicht. Nur qualifizierte Techniker dürfen Zugang zu den inneren Teilen haben.
5. Versichern Sie sich, dass keine Flüssigkeiten und Fremdkörper in das Gerät gelangen.
6. Wenn eine Wartung oder Reparatur nötig ist, muss diese von qualifizierten Technikern ausgeführt werden.
7. Ziehen Sie unter folgenden Umständen den Netzstecker des Geräts:

A. Der Netzstecker oder das Netzkabel ist defekt.
B. Fremdkörper oder Flüssigkeiten sind in das Radio gelangt.
C. Das Gerät funktioniert nicht korrekt.
D. Das Gerät ist heruntergefallen oder das Gehäuse ist beschädigt.

1. Bewahren Sie diese Bedienungsanleitung für die zukünftige Verwendung sorgfältig auf.
2. Verwenden Sie ein Staubtuch oder ein leicht feuchtes, weiches und nicht fusselndes Tuch für die Reinigung des Radios.
3. Verwenden Sie keine korrodierenden oder starken Reinigungsmittel. Achten Sie darauf, dass bei der Reinigung keine Feuchtigkeit in das Gerät gelangt. Ziehen Sie vor der Reinigung den Netzstecker.
4. Kontrollieren Sie, ob die auf dem AC-Adapter angegebene Netzspannung der Netzspannung entspricht, an die das Gerät angeschlossen wird.
5. Ziehen Sie den Netzstecker, wenn das Radio längere Zeit nicht verwendet wird.
6. Tangent hat festgestellt, dass starke Signale die normale Betriebsfunktion stören, wenn das Gerät nicht zusammen mit der mitgelieferten Antenne verwendet wird.

Haftungsausschluss

Trotz umfassender Anstrengungen können wir nicht garantieren, dass die angegebenen technischen Daten korrekt, vollständig und aktuell sind. Wir behalten uns das Recht vor, technische Änderungen ohne vorherige Benachrichtigung vorzunehmen.

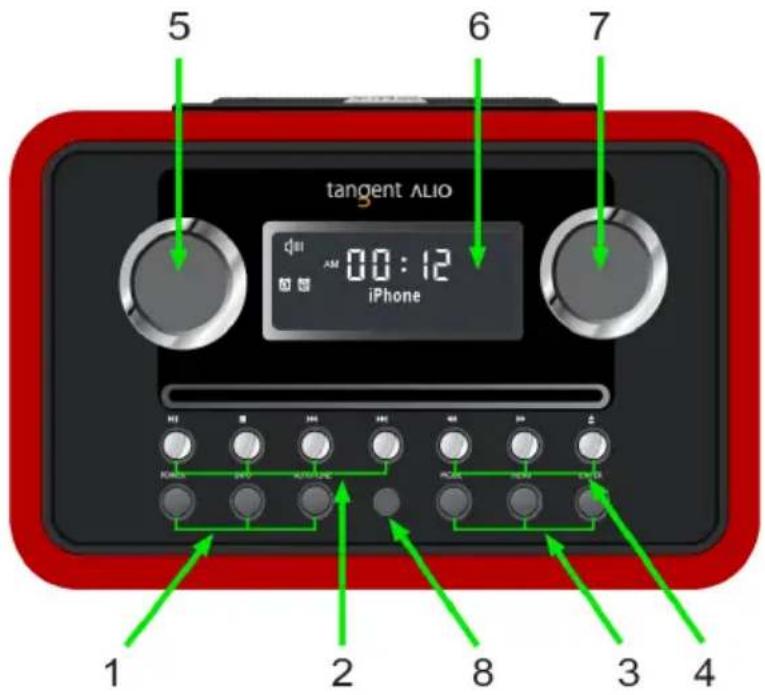

Frontplatte

tangent ALIO 00:12 iPhone 1 2 8 3 4

1. POWER, INFO und AUTOTUNE:

A. POWER: Drücken Sie diese Taste, um das Radio zwischen EIN und Stand-by umzuschalten.
B. INFO: Drücken Sie im UKW-Modus während des Empfangs diese Taste, um die Statusinformationen anzuzeigen.
C. AUTOTUNE: Drücken Sie im UKW-Modus diese Taste für die automatische Sendereinstellung.

1. ▶■◀◀▶:

Nur iPhone/iPod und CD-Modus:

A. Drücken◀◀ oder ▶▶ einmal, um zum letzten oder nächsten Track zu gehen.
B. Drücken▶für Pause, erneut▶drücken, um Musik weiter zu genießen.
C. Drücken■ zum Stoppen, drücken, ▶ um Stop abzubrechen.

1. MODE, MENU und ENTER:

A. MODE: Drücken Sie diese Taste, um zwischen UKW, iPhone, CD und AUX umzuschalten. CD und AUX stehen nur zur Verfügung, wenn ein Stecker eingesteckt oder eine Disk vorhanden ist.
B. MENU: Drücken Sie diese Taste, um das Menü aufzurufen.
C. ENTER: a. Drücken Sie diese Taste zur Bestätigung.

4.

Nur CD-Modus:

A. Bei der Wiedergabe eines Tracks drücken und halten ◀◀ oder ▶▶ für den

schnellen Vor- oder Rücklauf.

B. Drücken ▲ für Auswurf der CD aus dem CD-Fach.

5 VOLUME:

Drehen Sie diesen Knopf im Uhrzeigersinn, um die Lautstärke zu erhöhen und im Gegenuhrzeigersinn, um die Lautstärke zu senken.

1. DISPLAY-ANZEIGE: LCD mit speziellen Symbolen.

2. TUNE: Drehen Sie diesen Knopf, um die Optionen zu durchsuchen und im UKW-Modus können die Sender manuell in 0,05 MHz-Schritten eingestellt werden.

3. IR-Empfänger: Infrarot-Empfänger.

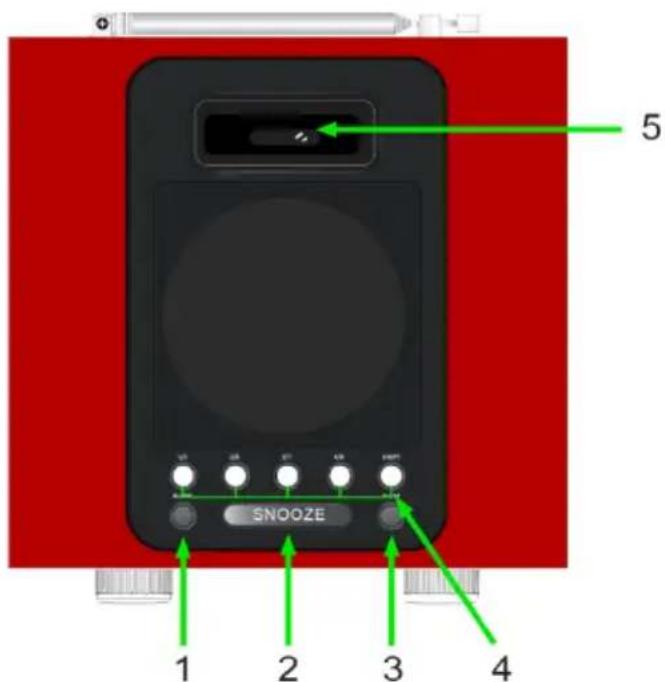

Deckplatte

SNOOZE 1 2 3 4 5

1. ALARM: Drücken Sie diese Taste, um den Wecker einzustellen.
2. SNOOZE: Wenn der Wecker ertönt, drücken Sie diese Taste, um den Weckruf 7 Minuten zu verzögern (Voreinstellung). Während der SNOOZE oder Schlummer-Funktion, zeigt das Radiodisplay Snooze/Schlummer an. Wenn Sie während dieser Zeit eine andere Taste drücken, wird die Schlummerfunktion aufgehoben.
3. SLEEP: Drücken Sie diese Taste, um die Schlafeinstellung zu bearbeiten.
4. Senderspeicher-Tasten 1/5, 2/6, 3/7, 4/8 und SHIFT:

Nur Verwendung in UKW-Modus:

A. Für die Speicherung eines Senders unter den Senderspeicher-Tasten 1-4: Drücken und halten Sie die gewünschte Senderspeicher-Taste, bis das Display 'Senderspeicher # gespeichert'.
B. Für die Speicherung eines Senders unter den Senderspeicher-Tasten 5-8: drücken Sie einmal die Taste SHIFT und drücken und halten Sie die gewünschte Senderspeicher-Taste, bis das Display 'Senderspeicher # gespeichert'.
C. Für das Aufrufen eines unter den Senderspeicher-Tasten 1-4 gespeicherten Senders: Drücken Sie die gewünschte Taste einmal.
D. Für das Aufrufen eines unter den Senderspeicher-Tasten 5-8 gespeicherten Senders: drücken Sie einmal die Taste SHIFT und drücken Sie die gewünschte Senderspeicher-Taste einmal.

1. iPhone/iPod-Docking: Für Wiedergabe und Aufladen von iPhone/iPod.

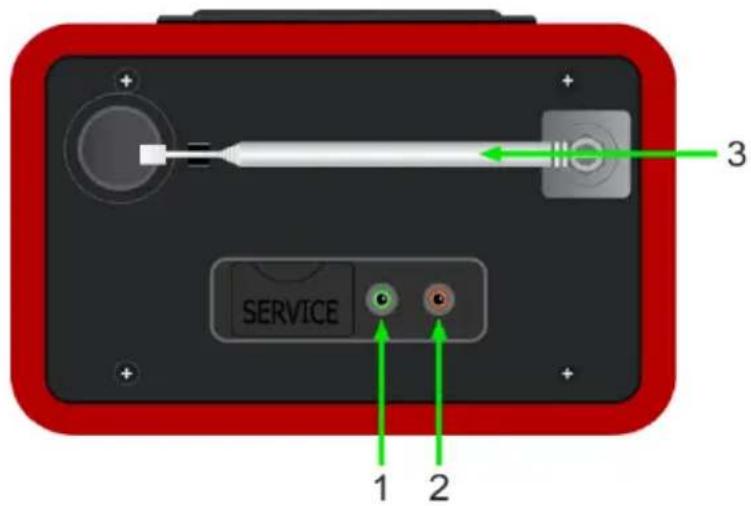

Rückplatte

SERVICE 1 2 3

1. AUX: Schließen Sie eine Stereo- oder Mono-Audioquelle an diesen Stereo-Eingang an.
2. STROMVERSORGUNG: 12 V DC---2,0 A Verwenden Sie diesen Eingang, um die DC-Stromversorgung des Radios anzuschließen.
3. EXTERNE ANTENNE: Das Radio wird mit einer Teleskopantenne geliefert. Um den UKW-Empfang zu verbessern, richten Sie die Antenne nach dem besten Empfang aus.

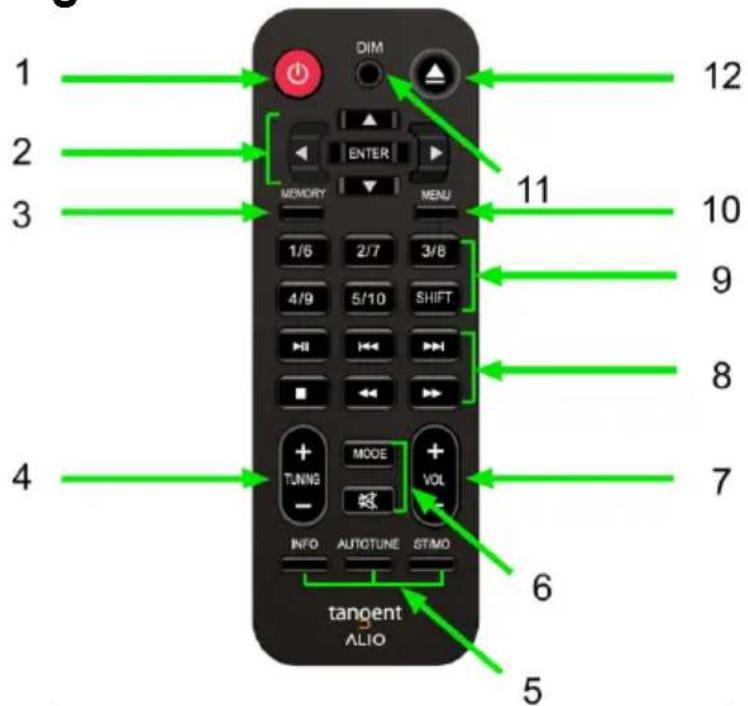

Fernbedienung

1 2 3 4 DIM ENTER MEMORY MENU 1/6 2/7 3/8 4/9 5/10 SHIFT TUNING MODE VOL INFO AUTOTUNE STIMO tangent ALIO 11 12 10 9 8 7 6 5

1. POWER: Drücken Sie diese Taste, um das Radio zwischen EIN und Stand-by umzuschalten.
2. A. ◀ ▶ ▼ ▲: Für die Navigation durch Menü, iPhone/iPod und CD. B. ENTER: Drücken Sie diese Taste zur Bestätigung.
3. MEMORY: Keine Funktion.
4. • TUNING –: Sender können manuell in 0,05 MHz-Schritten eingestellt werden.
5. INFO, AUTOTUNE und ST/MO:

A. INFO: Drücken Sie im UKW-Modus während des Empfangs diese Taste, um die Statusinformationen anzuzeigen.
B. AUTOTUNE: Drücken Sie im UKW-Modus diese Taste für die automatische Sendereinstellung.
C. ST/MO: Drücken Sie imUKW-Modus diese Taste, um zwischen Stereo und Mono umzuschalten.

6. MODE und

A. MODE: Drücken Sie diese Taste, um zwischen UKW, iPhone, CD und AUX umzuschalten. CD und AUX stehen nur zur Verfügung, wenn ein Stecker eingesteckt oder eine Disk vorhanden ist.
B. ☒: Drücken Sie diese Taste, um das Radio stumm zu schalten oder umgekehrt.

1. • VOL -: Drücken Sie diese Taste, um die Lautstärke einzustellen.

8.

Wie Frontplattenabschnitt.

1. Senderspeicher-Tasten 1/6, 2/7, 3/8, 4/9 5/10 und SHIFT:

Wie Deckplattenabschnitt.

1. MENU: Drücken Sie diese Taste, um das Menü aufzurufen.
2. DIM: Drücken Sie diese Taste, um den Dimmer einzustellen.
3. ▲: Drücken für Auswurf der CD aus dem CD-Fach.

Menü-Beschreibung im UKW-Modus

Menü-Beschreibung im iPhone/AUX-Modus

Menü-Beschreibung im CD-Modus

Lautsprecher: 3,5" Lautsprecher mit großem Frequenzbereich

Ausgangsleistung: 10 Watt RMS@1 % THD

Anschlüsse: 3,5 mm Buchse für Stereo-Analog Audio-AUX-Eingang 12 V DC Eingang

Stromversorgung: DC 12 V/2 A

Tuner-Bänder: FM/UKW (87,5 – 108 MHz)

CD-Decodierung: Normale CD, WMA und MP3 (ID3-Tag)

Abmessungen: 210 x 135 x 200 mm (B x H x T)

Alle technischen Daten unterliegen Änderungen ohne vorherig Benachrichtigung.

Made for iPhone

Made for iPod
