BEDIENUNGSANLEITUNG M303USBS KENWOOD

Konformitätserklarung in Bezug auf die EMC-Vorschrift 2004/108/EG

Hersteller:

Kenwood Corporation

2967-3 Ishikawa-machi, Hachioji-shi, Tokyo, 192-8525 Japan

EU-Vertreter:

Kenwood Electronics Europe BV

Amsterdamseweg 37, 1422 AC UITHOORN, Niederlande

mp3/wma RDS

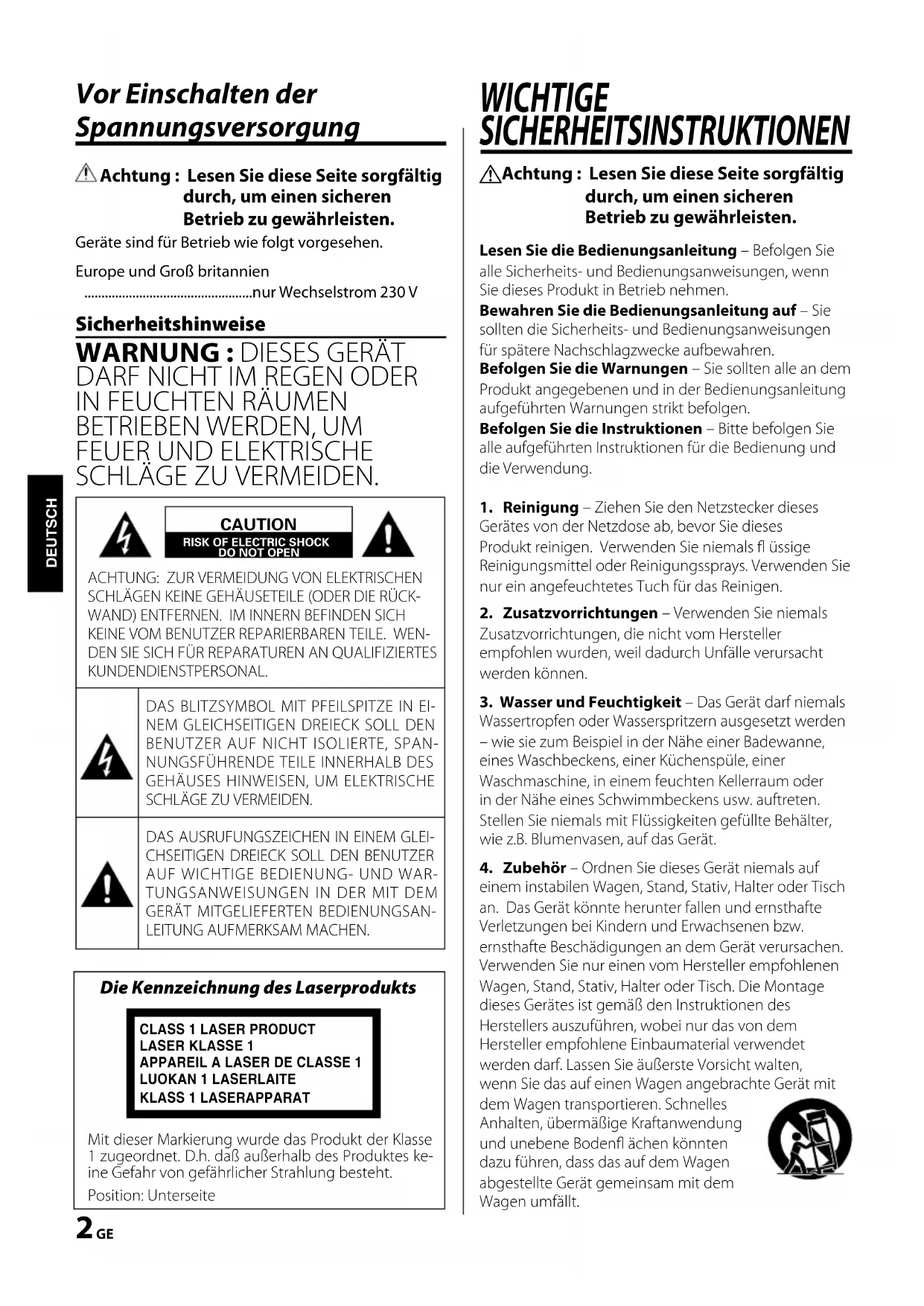

Vor Einschalten der Spannungsvorsorgung

Achtung: Lesen Sie diese Seite sorgfältig durch, um einen sicheren Betrieb zu gewährleisten.

Geräte sind für Betrieb wie folgt vorgesehen.

Europe und Großbritannien nur Wechselstrom 230 V

Sicherheitshinweise

WARNING: DIESES GERÄT DARF NICT IM REGEN ODER IN FEUCHTEN RÄUMEN BETRIEBEN WERDEN, UM FEUER UND ELEKTRISCHE SCHLAGE ZU VERMEIDEN.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ACHTUNG: ZUR VERMEIDUNG VON ELEKTRISCHEN SCHLAGEN KEINE GEHAUSETEILE (ODER DIE RUCKWAND) ENTFERNEN. IM INNERN BEFINDEN SICH KEINE VOM BENUTZER REPARIERBAREN TEILE. WENDEN SIE SICH FÜR REPARATUREN AN QUALIFIZIERTES KUNDENDIENSTPERSONAL.

DAS BLITZSYMBOL MIT PFEILSPITZE IN EINEM GleichSEITIGEN DREIECK SOLL DEN BENUTZER AUF NICT ISOLIERTE, SPANNUNGsfuHRENDE TEILE INNERHALB DES GEHAUSES HINWEISEN, UM ELEKTRISCHE SCHLAGE ZU VERMEIDEN.

DAS AUSRUFUNGSEICHEN IN EINEM GLEICHSEITIGEN DREIECK SOLL DEN BENUTZER AUF WICHTIGE BEDIENUNG- UND WARTUNGSANWEISUNGEN IN DER MIT DEM GERÄT MITGELIEFERTEN BEDIENUNGSANLETUNG AUFRMERKSAM MACHEN.

Die Kennzeichnung des Laserprodukts

Mit dieser Markierung wurde das Produkt der Klasse 1 zugeordnet. D.h. daß außerhalb des Produktes keine Gefahr von gefährlicher Strahlung besteht.

Position: Unterseite

WICHTIGESICHERHEITSINSTRUKTIONEN

Achtung: Lesen Sie diese Seite sorgfältig durch, um einen sicheren Betrieb zu gewährleisten.

Lesen Sie die Bedienungsanleitung - Befolgen Sie alle Sicherheits- und Bedienungsanweisungen, wenn Sie diesen Produkt in Betrieb besteht.

Bewahren Sie die Bedienungsanleitung auf - Sie sollen den Sicherheits- und Bedienungsanweisungen für spätere Nachschlagzwecke aufbewahren.

Befolgen Sie die Warnungen - Sie sollen alle an dem Produkt angegebenen und in der Bedienungsanleitung aufgeführten Warnungen strikt befolgen.

Befolgen Sie die Instruktionen -itte befolgen Sie alle aufgeführten Instruktionen fur die Bedienung und die Verwendung.

1. Reinigung - Ziehen Sie den Netzstecker这点es Gerätes von der Netzdose ab, bevor Sie这点es Produkt reinigen. Verwenden Sie niemals fl üssige Reinigungsmittel oder Reinigungssprays. Verwenden Sie nur ein angefeuchtetes Tuch für das Reinigen.

2. Zusatzvorrichtungen - Verwenden Sie niemals Zusatzvorrichtungen, die nicht vom Hersteller empfohlen wurden, weil dadurch Unfälle verursacht werden können.

3. Wasser und Feuchtigkeit - Das Gerätarf niemals Wassertropfen oder Wasserspritzern ausgesetzt werden - wie sie zum Beispiel in der Nähe einer Badewanne, eines Waschbeckens, einer Kuchensprüle, einer Waschmaschine, in einem feuchten Kellerraum oder in der Nähe eines Schwimmbeckens usw. auftreten. Stellen Sie niemals mit Flüssigkeiten gefüllte Behälter, wie z.B. Blumenvasen, auf das Gerät.

4. Zubehor - Ordnen Sie diesen Gerät niemals auf einem instabilen Wagen, Stand, Stativ, Halter oder Tisch an. Das Gerät könnte herunter fallen und ernsthafte Verletzungen bei Kindern und Erwachsenen bzw. ernsthafte Beschädigungen an dem Gerät verursachen. Verwenden Sie nur einen vom Hersteller empfohlenen Wagen, Stand, Stativ, Halter oder Tisch. Die Montage这点es Gerätes ist gemäß den Instruktionen des Herstellers auszuführen, wobei nur das von dem Hersteller empfohlene Einbaummaterial verwendet werden darf. Lassen Sie äußerte Vorsicht walten, wenn Sie das auf einen Wagen angebrachte Gerät mit

dem Wagen transportieren. Schnelles Anhalten, übermäßigke Kraftanwendung und unebene Bodenfl achen konnten dazu führn, dass das auf dem Wagen abgestellte Gerät gemeinsam mit dem Wagen umfällt.

1. Ventilation - Im Gehäuse des Gerätes sind Ventilationsfungen vorhanden, um einen zuverlässigen Betrieb des Gerätes zu gewährleisten und um es vor Überhitzung zu schützen. Blockieren Sie niemals die Belüftungsfungen, indem Sie das Gerät auf einem Bett, Sofa, Teppich oder einer ähnlich weichen Unterlage abstellen. Dieses Gerät soll nicht in ein Bucherregal oder Einbauchrank eingebaut werden, wenn nicht für ausreichende Belüftung gesorgt ist, wie es in der Einbauanleitung des Herstellers beschrieben ist.

2. Spannungsversorgung - Dieses Gerätarf nur an die Netzspannung angeschlossen werden, die an dem Gerät angegeben ist. Wenn Sie sich über die Art der Spannungsversorgung in Ihrer Wohnung nicht sicher sind, wenden Sie sich an ihren Faschhändler oder an das örtliche Energieversorgungsunternehmen.

3. Netzkabel - Netzkabel mussen so geführt werden, dass sie keine Stolpergefahr bilden und dass keine Beschädigung durch andere Gegenstände hervorgerufen werden kann. Insbesondere ist Vorsicht an Steckern, Steckdosen sowie dem Austritt des Netzkabels aus dem Gerät geboten.

4. Gewitter - Zum Schutz des Gerätes bei einem Gewitter, oder wenn es über länger Zeit nicht beaufsichtigt und benutzt wird, sollte der Netzstecker gezogen und die Antenne oder das Kabelsystem abgetrennt werden. Dies verhindert Schäden am Gerät aufgrund von Blitzschlag und Spannungsstößen im Wechselstromnetz.

5. Überlastung - Überlasten Sie niemals Netzsteckdosen, Verlängerungskabel oder Mehrfachsteckdosen, weil sonst die Gefahr von Feuer oder elektrischen Schlägen besteht.

10. Eindringen von Fremdmaterial und Flüssigkeit

• Achten Sie daraufuf, dass niemals Fremdmaterial oder Flüssigkeit durch die Belüftungsoff nungen in diesen Gerät eindringt, da es anderenfalls zu Kontakt mit unter hoher Spannung stehender Bauteile bzw. zu einem Kurzschluss mit dem sich daraus ergebenden Brand oder elektrischen Schlag kommt kann. Verschütten Siemials Flüssigkeiten jeglicher Art auf diesen Gerät.

11.Wartung - Versuchen Sie niemals selbst, die Wartung these Gerätes auszuführen, da durch die Öff nungen oder durch das Entfernen von Abdeckungen unter Spannung stehende Teile freiagelegt werden können, deren Berührung eine Gefahrenquelle darstellt. Überlassen Sie alle Wartungsarbeiten dem qualifi zierten Kundendienstpersonal.

12. Beschädigungen, die Reparatur erfordern

• Ziehen Sie den Netzstecker, und überlassen Sie unter den folgenden Bedingungen die Wartung dem qualifi zierten Kundendienstpersonal:

a) Wenn das Netzkabel oder der Netzstecker beschädigt ist.
b) Wenn Flüssigkeit auf das Gerät verschüttet wurde oder Gegenstände in das Gerät eingedrungen sind.
c) Wenn das Gerät Regen oder Wasser ausgesetzt war.
d) Wenn das Gerät bei Befolgung der Bedienungsanleitung nicht normal arbeitet.
e) Wenn das Gerät fallengelassen oder auf jegliche Weise beschädigt wurde.
f) Wenn das Gerät eine deutliche Änderung der Leistung aufweist, die auf eine erforderliche Wartung hinweist.
g) Wenn ungewöhnlicher Geruch oder Rauch festgestellt wird.

1. Ersatzteile – Wenn Ersatzteile bereits werden, überzeugen Sie sich, daß der Kundendiensttechniker Ersatzteile verwendet, die vom Hersteller vorgeschreiben sind oder die gleichen Eigenschaften wie die Originalteile aufweisen. Nicht zugelassene Ersatzteile können zu Feuer, elektrischen Schlagen oder anderen Unfallen führen.
   14.Sicherheitsprüfung - Bitten Sie den Kundendiensttechniker nach der Beendigung von Wartungs- oder Reparaturarbeiten an thisem Gerät um die Durchführung einer Sicherheitsprüfung, um festzustellen, ob sich das Gerät im einwandfrei Betriebszustand befind.
2. Wand- oder Deckenmontage - Dieses Gerätarf nur gemäß Empfehlung des Herstellers an einer Wand oder an der Decke angebracht werden.
3. Wärme - Das Gerätarf nicht in der Nähe von Wärmequellen wie Heizgebläsen, Heizungen, Öfen oder anderen Geräten, die Wärme erzeugen, aufgestellt werden. Stellen Sie niemals Objekte mit offenen Flammen, wie Kerzen oder Laternen, auf oder in die Nähe des Gerätes.
   17.Stromleitungen - Eine Außenantenne sollt nicht in der Nähe von Starkstromleitungen oder anderen elektrischen Leitungen bzw. an Stellen, wo es auf derartige elektrische Leitungen fallen kann, installiert werden. Beim Installieren einer Außenantenne muß mit größter Sorgfalt darauf geachtet werden, nicht versehentlich elektrische Leitungen zu berühren, weil dies lebensgefährlich ist.

Inhalt

Achtung: Lesen Sie die folgendent, min markierten Seiten sorgfältig durch.

Vor Einschalten der Spannungsversorgung. 2 Sicherheitshinweise 2
WICHTIGESICHERHEITSINSTRUKTIONEN 2

Auspacken 4

Anschlieben 5

Vorbereiten der Fernbedienung 5

Wissenswertes über MP3 und WMA .6

Wissenswertes über USB-Geräte 7

Beschreibung der Tastenbezeichnungen in dieser Anleitung. 7

Lage und Funktion der Teile und Bedienelemente 8
Grundfunktionen 10 Demomodus. 10

Anschalten des Systems 10
Umschalten auf Standbymodus 10
Lautstarkeregler. 10
Soundkontrolle 10
Kopfhorer 10

Der CDs/MP3-CDs/WMA-CDs/USB-Geräten 11

Vorbereitung 11
Wiedergabe einer normalen CD/USB-Gerät 11
Auswahlen eines bestimmten Titels/einer bestimmten Passage 11
Auswahle eines erwünschten Albums / einer erwünschten Datei (nur Audio-Dateien) 12
Programmieren von Titeln 12
Programmieren von Datei (nur Audio-Dateien) ...13
Zufallswiedergabe 13
Wiederholung 14
AnspielendTitel 14
Ändern der angezeigten Informationen zu Disk/USB-Gerät 14

Benutzung des Radios 15
Einstellen der Radiosender 15

Speichern der Voreinstellungen 15
Anwahlen eines voreingestelltens Senders 15
Das Radiodatensystem (Radio Data System) 15

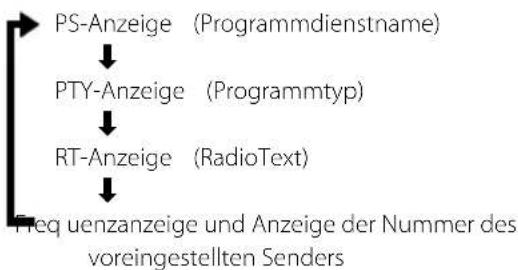

Andern der angezeigten RDS-Informationen 16
Einstellen eines Senders nach Programmtyp (PTY-Suche) 16

Benutzung des Kassettenteils 17

Abspielen einer Kassette 17
Aufnahme auf eine Kassette 17

Einstellen von Uhr und Timer 19

Ansehen der Uhr. 19
Stellen der Uhr 19
Einstellen des Timers 19
Aktivierung/Deaktivierung des Timers 20
Einstellen der Sleeper-Zeit 20

Allgemeine Informationen 21

Wartung und Pflge 21

Störungsbehebung 21
Technische Daten 23

Auspacken

Packen Sie das Gerät vorsichtig aus, und achten Sie darauf, daß alle Zubehörteile vorhanden sind.

AM-Rahmenantenne. (1)
Fernbedienung. (1)
Batterie (AAA/R3) (2)
Falls nicht alle Zubehörteile vorhanden sind bzw. das Gerät beschädigt ist oder nicht einwandfrei funktioniert, wenden Sie sich sofort an das Geschäft, in dem Sie das Gerät erworben haben. Wir empfehlen, den Karton und die Verpackungsmaterialien für einen möglichen Transport des Gerätes in der Zukunft aufzubewahren.
Bitte haben Sie diese Bedienungsanleitung für zukünftiges Nachschlagen gut auf.

Anschlieben

MW-Antennenanschluss (AM)

Montieren Sie die MW-Rahmenantenne (AM) und schreiben Sie sie dann an die AM ANT-Klemme auf der Rückseite an.

Stellen Sie die Antenne an einem Ort auf, an dem Sie MW-Sender empfangen können.

Für die UKW-Antenne (FM)

Stellen Sie die UKW-Antonne (FM) so ein, dass sie den besten Empfang bietet, und befestigen Sie sie.

Anschlieben der Laufsprecher

1 Schlieben Sie den rechten Laufsprecher an die Klemme an, die mit einem „R“ gekennzeichnet ist. Der rote Draht muss an + und der schwarze an - angeschlossen werden.
2 Schlieben Sie den linken Lautsprecher an die Klemme an, die mit einem „L" gekennzeichnet ist. Der rote Draht muss an + und der der schwarze an - angeschlossen werden.

Die blanken Litzen der Adern wie abgebildet in die Klemmen einfahren und festklemmen.

• Um einen optimalen Sound zu erhalten, sollen den unbedingt die mitgelieferten Lautsprecher benutzen.
• Auf keinen Fall mehr als einen Laufsprecher an ein Paar der + / - Laufsprecherklemmen anschließen.

ACHTUNG

Beachten Sie unbedingt die folgenden Punkte, da anderenfalls die Belüfung blockiert wird, was zu Feuergefahr führt.

• Stellen Sie niemals Gegenstände auf der Einheit ab, welche die Wärmeabfuhr beeinträchtigen.
• Halten Sie ausreichend Abstand rund um die Einheit ein (gemessen von der größten Außendimension einschließlich Bberständen), der mindestens den nachfolgenden Werten entspricht.

Oberseite : 50 cm Rückwand : 10 cm

Vorbereiten der Fernbedienung

Vorgehen

Wenn das Netzkabel angeschlossen wird, leuchtet die Anzeige standby auf. Wenn Sie die Taste (1) an der Fernbedienung drucken und damit die Fernbedienung auf den Fernbedienungssensor am Gerätrichten, schaltet sich das Gerät ein. Sobald sich das Gerät eingeschaltet hat, drucken Sie die Taste zu der gewündsten Funktion.

• Die mitgelieferte Batterie ist zur Funktionsprüfung gedacht und kann eine begrenzte Lebensdauer haben.
• Wenn die Reichweite der Fernbedienung nachlasst, die alte Batterie durch eine neue ersetzen.
• Wenn Sie den Fernbedienungssensor direktem Sonnenlicht oder dem Licht hochfrequenter Leuchtstoff rohren aussetzen, kann es zu Fehlfunktionen kommt.
  In solchen Fälle sollen den Sie das System an einer anderen Stelle aufstellen, um solche Fehlfunktionen zu vermeiden.

Einlagen der Batterien

Verwenden Sie zwei „AAA“/„R3“-Batterien.

1 Abdeckung abnehmen.

2 Batterien einlagen.

3 Abdeckung schließen.

ACHTUNG

Für den den Netzstecker : Der Netzstecker dient zum Unterbrechen der Stromversorgung. Er muss jederzeit erreichbar sein und soll bei der geplanten Verwendung des Gerats nicht durch Gegenstände verdeckt sein.

Wiederzugebende MP3/WMA-Dateien (im Folgenden als Audio-Dateien bezeichnet) und das Medienformat haben die folgenden Einschränkungen. Eine Audio-Datei, die nicht spezifi ziert ist, kann eventuell nicht ordnungsgemäß wiedergegeben werden, oder der Datei-bzw. Ordnername kann nicht ordnungsgemäß angezeigt werden.

Wiederzugebende Audio-Dateien: MP3, WMA

• Fügen Sie der Audio-Datei die ordnungsgemäße Erweiterung hinzu (MP3: „MP3", WMA: „WMA").
• Fügen Sie diese Dateierweiterungen nur Audio-Dateien hinz. Wenn eine Dateierweiterung an eine Datei angeführst wird, bei der es sich um keine Audio-Datei handelt, werden beiden Wiedergabe laute Geräusahe wiedergegeben, die den Laufsprecher beschädigten konnen.
• Dateien mit Kopierschutz können nicht wiedergegeben werden.
• Audio-Dateien können je nach der Verschlussungssoftware-Einstellung, dem USB-Geratotyp und/oder den Aufnahmebedingungen u. U. nicht wiedergegeben werden.
• Das Gerät ist u. U. nicht mit einer Aktualisierung des Komprimierungsf格式-Standards oder zusätzlichen technischen Daten kompatibel.

Wiederzugebende MP3-Dateien

MPEG 1/2 Audio Layer 3 -Dateien
- Übertragungs-Bitrate: 8/16/24/32/40/48/56/64/80/96/112/128/144/160/192/224/256/320kbps
- Abtastfrequenz: 48/44,1/32/24/22,05/16/12/11,025/8 kHz

Wiederzugebende WMA-Dateien

• Dateien, die mit Windows Media Audio 9 kompatibel sind
• Übertragungs-Bitrate: 32-192 kbps
  Abtastfrequenz:48/44,1/32kHz

Wiederzugebende Speichermedien

CD-ROM, CD-B, CD-RW
- USB-Gerat (USB version 1.1/2.0)

• CD-RW (CD-RW mit Quickformat können nicht verwendet werden).
• Bei der sofortigen Aufnahme auf die maximale CD-R/RW-Medienkapazität wird die Schreib-Software auf „Disc at once" eingestellt.
• Hinsichtlich der Einzelheiten über die entsprechenden verfügbaren USB-Geräte lesen Sieitte den Abschnitt (Seite 7).

Wiederzugebendes CD-R/RW-Format

ISO 9660 Level 1/2
Joliet

Wiederzugebendes Dateiformat des USB-Gerätes

• Hinsichtlich der durch USB-Geräte untersätzt den Formate besuchen Sieitte den Abschnitt (Seite 7).

Maximale Zeichenanzahl für das Display deses Geräts

• Datei-/Ordnename: 30/30 Zeichen
  MP3 ID3-Markierung/WMA-Inhaltseigenschaft: 30 Zeichen

(Mit diesen Gerät konnen Sie sich folgende Informationen anzeigen halten: Titel, Kündername und Albumname)

• Datei-/Ordername ist die Zeichenanzahl einschließlich der Dateierweiterung.
• Dieses Gerät ist in der Lage, die folgenden Versionen von MP3 ID3-Kennungen anzuzeigen: Version 1.0/1.1/2.2/2.3

Einschänkung der Struktur von Datei und Ordner

Maximale Anzahl der Ordner (einschließlich Stammordner) CD-ROM, CD-R. CD-RW: 256 USB-Geräten: 999
Maximale Anzahl der Dateien pro Ordner (einschließlich der Nummer von Ordnern) CD-ROM, CD-R. CD-RW: 512

USB-Geräten: 999

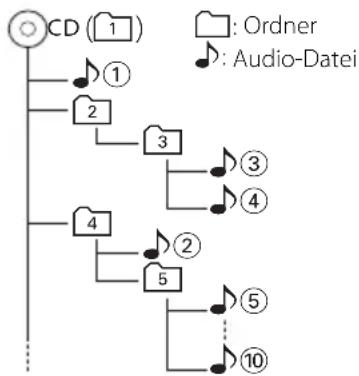

Wiedergabereihenfolge von Audio-Dateien

• Audio-Dateien werden in der Reihenfolge wiedergegeben, in der sie geschrieben wurden. Sie können die Wiedergabe-Reihenfolge bestimmen, indem Sie die Dateien in einem Ordner durchnummerieren und sie je nach Ordner schreiben.

Beispiel

Wiedergabereihenfolge

Wiedergabereihenfolge nach der 日 ① -Wiedergabe:

2,③,④,⑤...

Wissenswertes über USB-Geräte

Hinweise zur Verwendung eines USB-Gerätes

Dieses Gerät ist in der Lage, in einem Flash-Speicher und digitalen Audio-Player gespeicherte Audiodateien wiederzugegeben, wenn diese Geräte über einen USB-Port verfügen (in this document werden diese Geräte als USB-Geräte bezeichnet).

Für die Typen und die Verwendung der verfügbaren USB-Geräte gelten die folgenden Einschränkungen:

Verfügbare USB-Geräte

• USB-Geräte, die zur USB-Massenspeicherklasse gehoren.
• USB-Geräte, deren maximale Stromaufnahme bei hochstens 500 mA liegt.
• Unterstützen Formate und USB-Geräteypesen:FAT 16/32

• USB-Massenspeicherklasse: USB-Geräte, die der PC als externen Speicher erfasst, ohne dass ein spezieller Treiber oder eine spezielle Anwendungssoftware erforderlich wurde.
• Konsultieren SieitteHrenHandler,wenSie sich nichtsicher sind,obIhrUSB-Geratden technischen Daten fur die USBMassenspeicherklasse entspricht.
  Die Verwendung eines USB-Gerätes, das nicht Unterstützung wird, kann zu einer fehlerhaften Wiedergabe oder Anzeige der Audio-Datei führen.

Selbst wenn Sie ein USB-Gerät verwenden, das den oben aufgeführten technischen Daten entspricht, konnen Audio-Dateien je nach Typ oder Zustand des USB-Gerätes u. U. nicht ordnungsgemäß wiedergegeben halten werden.

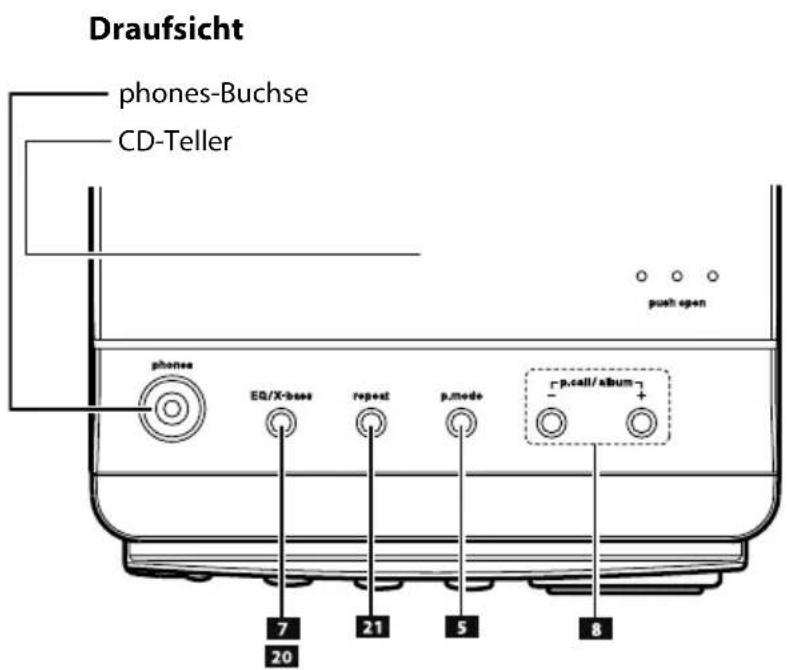

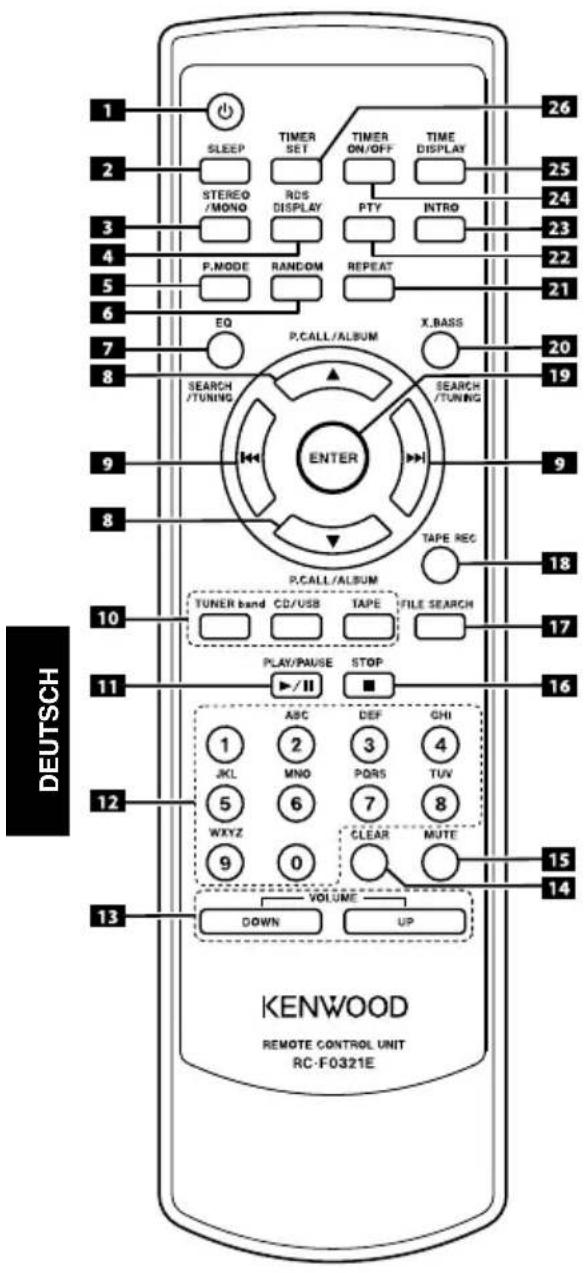

Beschreibung der Tastenbezeichnungen in dieser Anleitung

Die meisten Funktionen konnen über die Fernbedienung gesteuert werden. Daher werden in dieser Anleitung die Tasten mit den Namen auf der Fernbedienung bezeichnet, gefolgt von den entsprechenden Namen auf dem Hauptgerät in Klammern.

Beispiel:
VOLUME UP/DOWN (volume / ) -Taste am Hauptgerät
Taste auf der Fernbedienung

Tasten sowohl auf der Fernbedienung als auch am Hauptgerät

1 -taste

Zum Einsatz den System, zum Umschalten auf Standbybetrieb.

standby-Anzeiger(nur am Hauptgerät)

Um das Display auf RDS umzustellen.

P.MODE (p.mode) -Taste

Zur Programmierung von Titeln/Dateien auf einer Disk im CD- und USB-Modus.

Zur Programmierung voreingestellter Radiosender im TUNER-Modus.

Zum Stellen oder Zurücksetzen der Uhr.

Zum Stellen oder Zurücksetzens des Timers.

EQ (EQ/X-bass) -Taste

Zur Auswahl des gewünschten Soundeff ekts: POP, CLASSIC, ROCK, JAZZ oder FLAT (deaktivierung).

8 P.CALL/ALBUM ▲/▼ (p.call/album +/-) -Tasten

Zum Auswahlen oder Voreinstellen von Radiostationen im TUNER-Modus.

Zum Auswahlen eines Albums mit Audio-Dateien.

9 SEARCH/TUNING 1≤slant 1 / ≥slant 1 (144/1>1 search +/-)-Tasten

Um vorwärts und rückwärts den vorherigen/nachsten Titels im CD-Modus zuuchen.

Um Titel im CD-Modus zu uberspringen.

Um nach vorne/nach halten zuuchen oder um auf das folgende/vorherige Daten bei Audio-Dateien zu springen. Um Vor- oder Zurückspulen einer Kassette.

Um höhere oder niedrigere Radiofrequenzen einzustellen oder im TUNER-Modus Radiosender zuuchen.

Um an der Uhr Stunden und Minuten einzustellen.

Um die Timerfunktionen für den Timer einzustellen.

10 Tasten für die Quellen

Zur Wahl der gewünschten Quelle, oder zum Umschalten des Systems auf die gewünschte Quelle.

11 PLAY/PAUSE /II ( /) -Taste

Um das Abspielen im CD-, USB-, und TAPE-Modus, zu starten oder zu unterbrechen.

13 VOLUME UP/DOWN (volume / ) -Tasten

Zum Einstellen der Lautstärke.

16 STOP ■ (■) -Taste

Um das Abspielen im CD-, USB-Modus und TAPE-Modus zu beenden.

zum Abbruch des Programmierens der CD und USB.

18 TAPE REC (rec) -Taste

Zum Überspielen von TUNER, CD oder USB auf Kassette.

20 X.BASS (EQ/X-bass) -Taste

Zum Ein/Ausschalten der Bassverständlung.

Zum Wiederholen eines Titels/einer Datei oder aller Titel/ aller Dateien auf CD oder über USB.

24 TIMER ON/OFF (timer on/off) -Taste

Zum An- oder Ausschalten des Timers.

25 TIME DISPLAY (RDS/display) -Taste

Um sich den augenblicklichen Status des Systems anzusehen.

Zum Wechsel des Zeitdisplays fur CDs.

Zum Wechsel des Informationsdisplays fur Audio-Dateien.

26 TIMER SET (timer set) -Taste

Zum Ansehen oder Stellen der Uhr.

Tasten nur auf der Fernbedienung

2 SLEEP-Taste

Zum Auswahlen der Sleep-Zeit.

3 STEREO/MONO -Taste

Zum Hin- und Herwechseln zwischen Mono- und Stereomodus im TUNER-Modus (nur UKW).

6 RANDOM -Taste

Zur Wiedergabe in zufälliger Reihenfolge von CD oder über USB.

12 Ziffern 0 - 9/A - Z - Tasten

Zur Auswahl der Titlesnumber/Dateiennummer bei CD/USB.

Zur Auswahl eines voreingestellen Radiosenders für den TUNER.

Zur Eingabe von Dateinamen im Dateisuchmodus für Audio-Dateien.

14 CLEAR -Taste

Zum Löschen des während der Dateisuche eingegebenen Namens.

15 MUTE-Taste

Zum Unterbrechen und Neustarten der Soundwiedergabe.

17 FILE SEARCH -Taste

Zur Auswahl einer gewünschten Datie in den Audio-Dateien.

19 ENTER -Taste

Zur Bestätigung der Auswahl im Dateisuchmodus für Audio-Dateien.

22 PTY-Taste

Um eine PTY-Suche zu starten.

23 INTRO-Taste

Zum Abspielen der jeweils ersten Sekunden aller Titel/ Datei auf einer CD und USB-Gerät.

Tasten nur auf der Hauptgerät

27 (demo) -Taste

Zum Aktivieren/Deaktivieren der Vorführung im Betriebsmodus.

Bereitschaftsmodus

Wenn die Bereitschaftsanzeige des Geräts auf leuchtet, werden die internen Schaltkreise des Geräts mit einer geringen Menge Strom versorgt, der zur Puff erung des Speicherinhalts dient.

Dieser Betriebszustand wird als Bereitschaftsmodus bezeichnet.

Wenn sich das Gerät im Bereitschaftsmodus befindet, kann es über die Fernbedienungseinheit eingeschaltet werden.

Demomodus

Das System ist mit einer Vorführungsfunktion ausgerüstet (nur auf dem Display). Wenn das Netzkabel angeschlossen ist und die Taste gestrückt wird, um das System zum ersten Mal einzuschalten, startet die Demo automatisch. Die Vorführung besteht aus aufeinander folgenden Wechseln von Display und Anzeigern, die die Funktionen erörtern, während der Ton selbst nicht verändert wird. Die Vorführungsfunktion kann folgendermaßen abgebrochen werden.

Deaktivierung der Demo-Funktion

Halten Sie die Taste (demo) während der Vorführung für mehr als 1 Sekunde gedrückt.

Aktivierung der Demo-Funktion

Nachdem Sie das Gerät eingeschaltet haben, halten Sie die die Taste (demo) während der Vorführung für mehr als 1 Sekunde gedrückt.

Die Demo-Anzeige schaltet sich automatisch ein, wenn der Strom ausgefallen war oder wenn das Stromkabel bei eingeschalttem Gerät herausgezogen und anschließend wieder angeschlossen wurde.

Anschalten des Systems

Drucken Sie die TasteCD/USB (CD/USB), TUNER band (TUNER band) oder die Taste TAPE (TAPE).

Die standby leuchte verlischt.

Das System Goes zu der Funktion über, die als Letztes ausgewählt wurde oder zu der gerade ausgewählten Funktion.

Umschalten auf Standbymodus

Drucken Sie die Taste

Die Uhr wird angezeigt.

Lautstärkeregler

Drücken Sie die Taste VOLUME UP (volume ) um den Lautstärkepegel zu erhöhen, oder drücken Sie die Taste VOLUME DOWN (volume ), um den Lautstärkepegel zu verringn.

"VOL XX" erscheint auf dem Display. "VOL XX" besteht den Lautstärkegrad an.

Zeitweises Abstellen der Lautstärke

Drucken Sie die Taste MUTE.

Das Abspielen gehen ohne Ton und nur mit Systemlautsprecheroutput weiter und das Symbol "MUTE" erscheint im Display.

• Drücken Sie erneut die Taste MUTE, um den Ton wieder anzuschalten oder regulieren Sie die Lautstärke.

Soundkontrolle

Die Soundkontrolleinrichtung des Systems bietet Ihnen spezielle Soundeff ekte, voreingestelle Equalizereinstellungen und Bassverständlung, um Beste Musikqualität liefern zu konnen.

Einschalten der voreingestelltener Equalizereinstellungen

Drücken Sie die Taste EQ (EQ/X-bass), um Auswahlen der gewünschten Soundeffekte: POP, CLASSIC, ROCK, JAZZ oder FLAT (deaktivierung).

Ein/Ausschalten der Bassverständlung

Drücken Sie die Taste X.BASS (EQ/X-bass) und halten Sie sie gedrückt, bis „X-BASS" auf dem Display erscheint.

• Um X-BASS auszuschalten, drücken Sie die Taste X.BASS (EQ/X-bass) und halten Sie sie gedrückt, bis „X-BASS" verschwindet.
  Die Funktionen EQ und X-BASS werden nicht auf den Ton der Aufnahme angewandt.

Kopfhörer

Bitte benutzen Sie den 3,5 mm-phones-Anschluss, wenn Sie einen Kopfhörer (nicht im Lieferumfang enthalten) benutzen wollen.

• Zu starker Schalldruck von Ohrhörern und Kopfhörern kann zu Gehörschäden führen.

Vorbereitung

Einlagen einer Disk

1 Drücken Sie die Taste CD/USB (CD/USB), um den CD Modus auszuwahlen.
2 Drücken Sie auf das Feld mit der Inschrift [push open], um den CD-Teller zu öffnen.
3 Legen Sie eine Disk in die Schublade mit der Aufschrift nach oben ein.

Drücken Sie die Umgebung des Disc-Mittenlochs ein, bis diese im Mittenteil des Fachs festsitzt.

4 Schlieben Sie die Klappe wieder.

Bei normalen CDs, die komplette Spielzeit und die Gesamtzahl der Titel erscheinen im Display. Bei MP3- und WMA-CDs, die Gesamtanzahl der Alben und die Gesamtanzahl der Datei wird auf dem Display erscheinen.

• Drücken Sie auf das Feld mit der Inschrift [push open], um die Disk zu entnahmen, greifen Sie die Disk an den Kanten undnehmen Sie die vorsichtig heraus.

Anschluss von USB-Geräten

1 Drücken Sie die Taste CD/USB (CD/USB), um den USB Modus auszuwahlen.
2 Schlieben Sie das USB-Gerät an den USB-Anschluss auf der Vorderseite an.

Das Abspielen startet automatisch.

• Warten Sie bis das Gerät die Disk komplett gelesen hat, bevor Sie starten, um eine optimale Leistung des Systems zu gewährleisten.
• Wenn keine Disk in das Disk-Fach eingelegt ist, wird „NO DISC" angezeigt. Wenn die Disk nicht gelesen werden kann, wird „NO PLAY" angezeigt.
• Wenn kein USB-Gerät angeschlossen ist, wird „NO USB" angezeigt. Wenn vom USB-Gerät nicht gelesen werden kann, wird „NO DATA" angezeigt.
• Bei Audio-Dateien kann die Lesezeit der CD aufgrund der größten Anzahl von Liedern auf einer CD/USB-Gerät 10 Sekunden überschreiben.
• Bei Audio-Dateien steht "A" auf dem Display für ALBUM.
• Bei Audio-Dateien gibt die Gesamtanzahl der Alben auf dem Display die Anzahl aller Alben an, die auf der Disk/USB-Gerät aufgenommen sind.
• Das Symbol „MP3" entscheidt nur, wenn eine MP3-Datei wiedergegeben wird. Es entscheidt nicht beim Abspielen einer WMA-Datei.

Wiedergabe einer normalen CD/USB-Gerät

Drücken Sie die Taste PLAY/PAUSE II (▶/II), um das Abspielen zu starten.

Die Nummer des Titels/Dateien und die abgelaufene Spieldauer des laufenden Titels/ Dateien erscheinen im Display.

• Drücken Sie die Taste PLAY/PAUSE /II ( /) , um Unterbrechen der Wiedergabe. Die Anzeige der Spieldauer blinkt. Drücken Sie die Taste erneut PLAY/PAUSE /II ( /) , um Fortsetzen der Wiedergabe.
• Drücken Sie die Taste STOP (■), um Beenden der Wiedergabe.

Auswahlen eines bestimmten Titels/ einer bestimmten Passage

Auswahlen eines bestimmten Titels

Drücken Sie so oft die Taste SEARCH/TUNING | oder | (| oder | search +/−), bis der gewünschte Titel auf dem Display erscheint.

• Drücken Sie die Taste PLAY/PAUSE /II ( /) falls das Abspielen angehalten wurde.
• Die Ziff ernstaten, 0–9 auf der Fernbedienung konnen auch zur Auswahl eines Titels benutzt werden.

Drucken Sie die Ziff ertasten so, wie es weiter unter angegeben wird:

Zur Auswahl von Stuck 2:2 und ENTER

Zur Auswahl von Stuck 23:2,3 und ENTER

Zur Auswahl von Stück 120

(nur Audio-Dateien): 1, 2 und 0

Suchen einer bestimten Passage während des Abspielens

Drücken und halten Sie die Taste SEARCH/TUNING | oder | (| oder | search +/−) gedrück und halten Sie sie los, sobald Sie die gewünschte Passage auf der CD befinden haben.

Auswahle eines erwünschten Albums / einer erwünschten Datei (nur Audio-Dateien)

Um ein erwünschtes Album auszuwahlen

Drücken Sie die Taste P.CALL/ALBUM ▲ oder▼ (p.call/album + oder -), bis die Nummer des erwünschten Albums auf dem Display erscheint.

Die Angabe "Axxx xxx" wird auf dem Display erschinen. "Axxx" gibt die Albumnummer an, während "xxx" die Datenummer angibt.

Um eine erwünschte Datei auszuwahlen

Drücken Sie wiederholt die Taste SEARCH/TUNING | oder >| (| < oder >| search +/−), bis die erwünsche Datei aus dem ausgewählten Album auf dem Display erscheidt.

Die Angabe „Axxx xxx" wird auf dem Display erschienen. „Axxx" gibt die Albumnummer an, während „xxx" die Dateinummer angibt.

• Die Ziff ernstaten, 0–9 auf der Fernbedienung konnen auch zur Auswahl eines Datei benutzt werden.

Um eine erwünschte Datei nach ihrem Namez zuuchen

1 Drucken Sie die Taste FILE SEARCH im Stop-Modus.
Das Symbol "FILE SEARCH" erscheint auf dem Display.
2 Drücken Sie die Ziff ertasten A-Z, um den ersten Buchstaben des Namens der Datei einzugeben, nach der Sieuchen möchten.
3 Drucken Sie die Taste ENTER.

"A" erscheint und blinkt an der Stelle nach dem ersten Zeichen.

4 Wiederholen Sie die Schritte 2 und 3, um alle Zeichen bis auf das letzte Zeichen einzugeben.
5 Drücken Sie zur Eingabe des letzten Zeichens die Ziff erntasten A-Z.
6 Drucken Sie die Taste FILE SEARCH.

"SEARCH" erscheint auf dem Display.

7 Drücken Sie die Taste PLAY/PAUSE / ( /) um das Abspielen zu starten.

• Wenn das Gerät eine geeignete Datei fi ndet, werden Albumnummer und Tracknummer angezeigt. Drücken Sie die Taste TIME DISPLAY (RDS/display). Lauf der Datenamedurch das Display.
• Wenn es keine entsprechende Datei gibt, wird die Anzeige NO FILE" erscheinen.

Programmieren von Titeln

Es ist möglich Titel zu programmieren, sobald das Abspielen angehalten worden ist. Bis zu 60 Titel können im Datenspeicher in beliebiger Reihenfolge gespeichert werden.

1 Drücken Sie die Taste P.MODE (p_mode) im Stop-Modus, um Programmeinstellungen einzugeben.
Das Symbol "PROGRAM" und - - P - 01 erscheinen auf dem Display. - - " zeigt die Titelnummer auf der CD an und P - 01 zeigt die Programmnummer an. Das Symbol "PROGRAM" beginnnt zu blinken.
2 Drücken Sie die Taste SEARCH/TUNING | ▲ oder ▲ | (| ▲ oder ▲ | search +/−), um den gewünschten Titel auszuwahlen.

Die Programmnummer beginnt zu blinken.

3 Drücken Sie die Taste P.MODE (p_mode), um den ausgewählten Titel zu speichern.
Die Stücknummer wird auf - - - zurückgesetzt und die{nachsteProgrammnummer wird auf dem Display erschienen.
4 Wiederholen Sie die Schritte 2 bis 3, um weitere Titel auf diese Art auszuwahlen und zu speichern.
Das Symbol "PROGRAM" erscheint auf dem Display.
5 Drücken Sie die Taste PLAY/PAUSE II (▶II), um die programmierten Titel abzuspielen.

Die Ziff ernstaten, 0-9 auf der Fernbedienung konnen auch zur Auswahl eines Titels benutzt werden.
- Falls Sie versuchen, mehr als 60 Titel zu programmieren, das Symbol "FULL" beginnnt zu blinken.
- Um die Programmsequenz zu überprüfen, drücken Sie die Taste P.MODE (p.mode) im Stoppmodus.
- Wenn Sie während des Abspielens der programmierten Titel auf die Taste REPEAT (repeat) drücken, werden der laufende Titel oder alle Titel ständig wiederholt.

Die Symbole "REPEAT" oder "REPEAT ALL" die das symbol "PROGRAM" erscheinen auf dem Display.

Programmieren von Datei (nur Audio-Dateien)

Es ist möglich Datei zu programmieren, sobald das Abspielen angehalten worden ist. Bis zu 60 Tage können im Datenspeicher in beliebiger Reihenfolge gespeichert werden.

1 Drücken Sie die Taste P.MODE (p_mode) im Stop-Modus, um Programmeinstellungen einzugeben.

Das Symbol "PROGRAM" und n - - - P - 01 erscheinen auf dem Display. n - - - zeigt die Datenummer auf der Disk an und - 01 zeigt die Programmnummer an.

Das Symbol "PROGRAM" beginnt zu blinken.

2 Drücken Sie die Taste P.CALL/ALBUM ▲ oder▼ (p.call/album + oder -), um das erwünschte Album auszuwahlen, und drücken Sie die TasteSEARCH/TUNING |▶ oder▶| (▶▶ oder▶ search +/-), um den gewürschten Daten auszuwahlen.

Die Programmnummer beginnt zu blinken.

3 Drücken Sie die Taste P.MODE (p_mode), um den ausgewählten Datei zu speichern.

Die Dateinummer wird auf n - - - zurückgesetzt und die nachste Programmnummer wird auf dem Display erscheinen.

4 Wiederholen Sie die Schritte 2 bis 3, um weitere Datei auf diese Art auszuwahlen und zu speichern.

Das Symbol "PROGRAM" erscheint auf dem Display.

5 Drucken Sie die Taste PLAY/PAUSE II ( /) um die programmierten Datei abzuspielen.

• Die Ziff ernstaten, 0–9 auf der Fernbedienung konnen auch zur Auswahl eines Daten ein benutzt werden.
• Falls Sie versuchen, mehr als 60 Datei zu programmieren, das Symbol "FULL" beginnnt zu blinken.
• Audiodateien können nur innerhalb derselben Quelle programmiert werden.
• Um die Programmsequenz zu überprüfen, drücken Sie die Taste P.MODE (p.mode) im Stoppmodus.
• Falls Sie während des Abspielens der programmierten Datie die Taste REPEAT (repeat) werden der laufende Datie oder alle Datie ständig wiederholt.

Die Symbole "REPEAT" oder "REPEAT ALL" die das symbol "PROGRAM" erscheinen auf dem Display.

Löschen der Programmierung

Drücken Sie die Taste STOP (■) einmal im Stoppmodus und zweimal beim Abspielen der programmierten Titel.

Das Symbol "PROGRAM" verschwindet vom Display.

^ bedeutet PROGRAM.
Die Programmierung wird automatisch gelöscht, sobald das CD-Fach geff net wird.
- Im PLAY/PAUSE-Modus ist eine Programmierung nicht möglich.

Zufallswiedergabe

Sie können alle Titel/Datei in zufälliger Reihenfolge wiedergeben.

1 Drücken Sie die Taste RANDOM im Modus Abspielen, Pause oder Stop, um die Zufallswiedergabe zu ermögen.

Das Symbol "RANDOM" erscheint auf dem Display.

2 Drücken Sie erneut die Taste RANDOM, um die Zufallswiedergabe zu verlassen.

Das Symbol "RANDOM" versus windet vom Display.

Die Zufallswiedergabe ist nicht möglich, wenn die Programmierungsfunktion oder die Wiederholungsfunktion aktiviert sind.

Wiederholung

Sie können den laufenden Titel/Datei/Album oder die ganze Disk/USB-Gerät wiederholt abspielen.

Wiederholung aller Titel/Datei

Drücken Sie die Taste REPEAT (repeat)omal im Modus Abspielen oder Pause.

Das Symbol "REPEAT ALL" erscheint auf dem Display.

• Alle Titel/Datei werden ständig wiederholt.
• Um die Wiederholungswiedergabe auszuschalten, drücken Sie erneut die Taste REPEAT (repeat) 2 Mal für eine normale CD und 3 Mal für eine audio fiie.

Wiederholung eines einzelnen Titels/Datein

Drücken Sie zweimal die Taste REPEAT (repeat) für eine normale CD und 3 Mal für eine Audio-Datei im Wiedergabe- oder Pausemodus.

Das Symbol "REPEAT" erscheint auf dem Display.

• Drücken Taste REPEAT (repeat) einmal, um die wiederholte Wiedergabe zu beenden.

Um ein Album zu wiederholen (nur Audio-Dateien)

Drücken Sie zweimal die Taste REPEAT (repeat) im Wiedergabe- oder Pausemodus.

Das Symbol "REPEAT ALB." erscheint auf dem Display.

• Drücken Sie die Taste REPEAT (repeat) zweimal, um die wiederholte Wiedergabe zu beenden.
• Diese Funktion ist im Programmiermodus nicht verfügbar.

AnspielendrTitel

Sie können mit dieser Funktion jeweils die ersten 10 Sekunden eines jeder Titels/Dateien der Disk/USB-Gerät horen.

Drücken Sie die Taste INTRO auf der Fernbedienung um den Scan zu starten.

Das Symbol "INTRO" erscheint auf dem Display.

BeendendesAnspielenderTitel

Drucken Sie erneut die Taste INTRO.

Das Gerät Goes zu normalem Abspielen über und beginnt das Abspielen an der Stelle, an der Sie den Scan beendet haben.

Ändern der angezeigten Informationen zu Disk/USB-Gerät

Wenn Sie die Taste TIME DISPLAY (RDS/display) drücken, erscheinen mehrere Informationen über die CD/USB-Gerät, wie die Länge des Stücks, das wiedergegeben wird, die Programmnummer bei Programmwoiedergabe, der Datei- und der Künstlername im Audio-Dateien, etc.

Einstellen der Radiosender

1 Drücken Sie die Taste TUNER band (TUNER band) um das gewünschte Frequenzband, UKW (FM) oder MW (AM), auszuwahlen.
2 Drücken Sie die Taste SEARCH/TUNING | oder (I oder search + / - ) und halten Sie sie gedrückt, um die gewünschte Frequenz einzustellen.

- Drücken sie wiederholt kurz SEARCH/TUNING	oder
(▶ oder >	search +/−), um einen schwachen Sender einzustellen, bis auf dem Display die gewünschte Frequenz erscheint oder sobald der Beste Empfang erreicht ist.

Speichern der Voreinstellungen

Sie können bis zu 20 UKW(FM)- und 20 MW(AM)-Sender speichern. Wenn Sie einen voreingestelltener Sender auswahlen, erscheint die Nummer dieser Senders auf dem Display.

1 Drücken Sie die Taste TUNER band (TUNER band), um das gewünschte Frequenzband, UKW (FM) oder MW (AM), auszuwahlen.
2 Drücken Sie die Taste SEARCH/TUNING oder (14 oder search + / - ) um die gewünsche Frequenz einzustellen.
3 Drücken Sie die Taste P.MODE (p_mode), so dass ^ - ^ aufblinkt.
4 Falls Sie den Sender unter einer anderen Nummer abspeichern wollen, drücken Sie die Taste P.CALL/ALBUM oder (p.call/album ^+ oder-) und wahlen Sie die gewünschte Nummer aus.
5 Drücken Sie die Taste P.MODE (p_mode), um den Sender zu speichern.
6 Wiederholen Sie die Schritte 2 bis 5, um andere Radiosender zu speichern.

• Wahlend des Programmierens wird das System den Programmiermodus automatisch verlassen, falls 20 Sekunden lang keine Taste gedrückt wird.

Anwahlen eines voreingestelltens Senders

Drücken Sie die Taste P.CALL/ALBUM oder (p.call/album ^+ oder-), oder Zifferntasten 0-9 auf der Fernbedienung um die gewünschte voreingestellte Nummer auszuwahlen.

These Nummer und die Senderfrequenz erscheinen auf dem Display.

STEREO/MONO

Drucken Sie die Taste STEREO/MONO, um Stereoder Monobetrieb auszuwahlen.

Wenn Sie Stereobetrieb ausgewählt haben, erscheint das Symbol "STEREO" auf dem Display (falls der augenblickliche Sender ein UKW-Sender ist).

• Sie können Stereo oder Mono nur bei einem UKW-Sender auswahlen.

Das Radiodatensystem (Radio Data System)

RDS ist ein Sendesystem, bei dem FM-Sender zusammen mit dem eigentlichen Sendesignal weitere nützliche Informationen übertragen (in Form digitaler Sendedaten). Tuner und Receiver, die auf RDS-Empfang ausgelegt sind, können diese Informationen aus dem normalen Sendesignal extrahieren und für eine Reihe von Zusammenfunktionen nutzen. Zum Beispiel kann der Name des Radiosenders automatisch angezeigt werden.

RDS-Funktionen

PTY-Suche (Suchen nach Programmtypkennung):

Das Gerät stellt automatisch einen Sender ein, der gerade eine Sendung des angegebenen Programmtyps (Genres) ausstrahlt.

PS-Anzeige (Programmdienstname):

Das Gerät zeigt automatisch den Sendernamen an, der von dem RDS-Sender ausgestrahl wird.

Radiotext:

Wenn Sie die Taste RDS DISPLAY (RDS/display) drücken, zeigt das Gerät den Radiotext an, der von manchen RDS-Senden ausgestrahlt wird. Wenn der Sender keinen Radiotext ausstrahlt, wird „NO TEXT" angezeigt.

• Je nach Land und Region stehen unterschiedliche RDS-Funktionen zur Verfügung, oder die RDS-Funktionen haben andere Bezeichnungen.

Ändern der angezeigten RDS-Informationen

Wenn Sie die Taste RDS DISPLAY (RDS/display) drucken, während Sie einen RDS-Radiosender empfangen,ändert sich der Inhalt des Displays.

Mit jedem Tastendruck wechselt die Anzeige folgendermaBen:

Einstellen eines Senders nach Programmtyp (PTY-Suche)

Bei dieser Funktion sicht der Tuner automatisch nach Sendern, die gerade den Typ von Sendung (Genre) ausstrahlen, den Sie horen wollen.

1 Drücken Sie die Taste TUNER band (TUNER band), um UKW (FM) auszuwahlen.
2 Drucken Sie die Taste PTY.

Falls der laufende Sender RDS-fähig ist, erscheint die Art des Programms im Display.

3 Drücken Sie die Taste PTY um die gewünschte Programmart auszuwahlen.

Programmtyptabelle

Programtyp Display
Nachrichten NEWS
Aktuelles Zeitgeschehen AFFAIRS
Informationen INFO
Sportsendungen SPORT
Erziehung	EDUCATE
Hörspiele	DRAMA
Kultursendungen	CULTURE
Wissenschaft	SCIENCE
Nicht-Musik-Sendungen	VARIED
Pop-Musik	POP M
Rock-Musik	ROCK M
Schlager usw.	EASY M
Leichte klassische Musik	LIGHT M
Ernste klassische Musik	CLASSICS
Sonstige Musik	OTHER M

Wetter	WEATHER
Finanzberichte	FINANCE
Kinderprogramme	CHILDREN
Magazinsendungen	SOCIAL
Religion	RELIGION
Hörer-Telefon	PHONE IN
Reiseinformationen	TRAVEL
Freizeitprogramm	LEISURE
Jazz	JAZZ
Country-Music	COUNTRY
Volksmusik	NATION M
Oldies	OLDIES
Folk-Music	FOLK M
Dokumentarsendungen	DOCUMENT

4 Drücken Sie die Taste SEARCH/TUNING | oder >> (i< oder >| search +/−), um die Suche zu beginnen.

• Unter bestimmten Empfangsbedingungen kann es bis zu einer Minute dauern, um die Suche zu verwollständigen.
• Falls die gewünschte Programmart nicht gefunden werden kann, erscheint „NO MATCH" auf dem Display. Nach ein paar Sekunden gehen das Display auf die vorige Anzeige zusück.

Abspielen einer Kassette

1 Drücken Sie die Taste TAPE (TAPE), um den Kassettenmodus zu aktivieren.
2 Drücken Sie auf das Feld mit der Inschrift [push open], um die Klappe des Kassettenfachs zu offen nen.
3 Legen Sie die Kassette mit der offenen Seite nach unten.
4 SchlieBen Sie das Kassettenfach ganz.
5 Drücken Sie die Taste SEARCH/TUNING | oder >I (I < oder >I search +/−), um das Band zum gewünschten Beginn zu spulen.
6 Drücken Sie die Taste PLAY/PAUSE / ( / ) um die Wiedergabe der Kassette zu beginnen.

Aufnahme auf eine Kassette

Sie können vom Radio, einer Disk oder einem USB-Gerät aufnehmen.

Benutzen Sie Kassetten vom Typ IEC I, um Beste Aufnahmequalität zu erreichen.

Aufnehmen vom Radio

1 Legen Sie eine Kassette in das Kassettenfach ein und schreiben Sie die Klappe.
2 Drücken Sie die Taste TUNER band (TUNER band), um zum Tuner zu gelangen und wahlen Sie einen Sender aus.
3 Drücken Sie die Taste TAPE REC (rec), um das Gerät in den Modus Aufnahme/Standby zu bringen.

Das Symbol "REC." erscheinen auf dem Display.

4 Drucken Sie die Taste PLAY/PAUSE II ( /) um die Aufnahme zu starten.

• Drücken Sie die Taste STOP (■), um die Aufnahme zu beenden.

Hinweise zur Aufnahme vom Radio

Drücken Sie die Taste TAPE REC (rec), um die Aufnahme kurzzeitig anzuhalten. Drücken Sie die Taste PLAY/PAUSE II ( /) ,um mit der Aufnahme fort zu fahren.

Aufnehmen von einer CD/MP3-CD/WMA-CD/USB-Gerät

1 Legen Sie eine leere Kassette in das Kassettenfach ein.
2 Drücken Sie die entsprechende Taste für die Quelle, um die Quelle zu wahlen, von der Sie aufnehmen möchten.
Bei CD/MP3-CD/WMA-CD: Drucken Sie die Taste CD/USB (CD/USB), um den CD-Eingang zu wahren. Bei USB-Geräten: Drucken Sie die Taste CD/USB (CD/USB), um den USB-Eingang zu wahren.
3 Legen Sie eine Disk ein oder schreiben Sie ein USB-Gerät an und stellen Sie sich, dass sich das Gerät im Stoppmodus befindet.
4 Drücken Sie die Taste SEARCH/TUNING | oder | (I | oder | search +/−), um den ersten Titel, den Sie aufnehmen möchten, auszuwahlen.
5 Drücken Sie die Taste TAPE REC (rec), um das Gerät in den Modus Aufnahme/Standby zu bringen. Das Symbol, "REC." erscheinen auf dem Display.
6 Drücken Sie die Taste PLAY/PAUSE II (▶II), um mit der Aufnahme zu beginnen. Das Symbol "SYNC" erscheinen auf dem Display.

• Um die gute Performance Ihres Systems sicherzustellen, warten Sie bis das Gerät die Disc/USB-Gerät vollständig gelesen hat, bevor Sie Aufnahmen vornehmen.
• Um die Aufnahme zu unterbrechen, drücken Sie die Taste TAPE REC (rec). Drücken Sie die Taste PLAY/PAUSE /II (/) , um mit der Aufnahme fortzufahren.
• Um die Aufnahme zu beenden, drücken Sie die Taste STOP (■).
• Bei CD/ MP3-CD/ WMA-CD: Wenn Sie Schritt 5 und 6 während der Wiedergabe einer Disk ausführten, wird die Aufnahme vom Anfang des laufenden Stück beginnen.
• Wahrend der Aufnahme ist die Wiedergabe einer anderen Tonquelle nicht möglich.

Vorprogrammierte Aufnahme von einer CD/MP3-CD/WMA-CD/USB-Gerät

CD-Titel/MP3-Dateien/WMA-Dateien können in die erwünschte Reihe programmiert werden und dann auf Kassette aufgenommen werden.

1 Legen Sie eine leere Kassette in das Kassettenfach ein.
2 Drücken Sie die entsprechende Taste für die Quelle, um die Quelle zu wahlen, von der Sie aufnehmen möchten.

Bei CD/MP3-CD/WMA-CD: Drücken Sie die Taste CD/USB (CD/USB), um den CD-Eingang zu wahlen. Bei USB-Geräten: Drücken Sie die Taste CD/USB (CD/USB), um den USB-Eingang zu wahren.

3 Legen Sie eine Disk ein oder schlieben Sie ein USB-Gerät an und stellen Sie sich, dass sich das Gerät im Stoppmodus befindet.
4 Programmieren Sie die erwünschte Reihe der CD-Titels/MP3-Dateien/WMA-Dateien.

Zum Ablauf der Programmierung siehe Seite 12 und 13.

5 Drücken Sie die Taste TAPE REC (rec), um das Gerät in den Modus Aufnahme/Standby zu bringen.

Das Symbol "REC." erscheinen auf dem Display.

6 Drücken Sie die Taste PLAY/PAUSE II ( /) um mit der Aufnahme zu beginnen.

Das Symbol „SYNC" erscheinen auf dem Display.

• Um die Aufnahme zu beenden, drücken Sie die Taste STOP (■).

Ansehen der Uhr

Die Uhr wird im Standbymodus angezeigt, falls sie eingestellt ist.

Drücken Sie die Taste TIMER SET (timer set), um die Uhr bei einer anderen Quelle anzusehen. Die Uhr entscheidt dann im Display.

Falls die Uhr noch nicht gestellt ist, beginnt „0:00" zu blinke.

Stellen der Uhr

Überprüfen Sie, ob das System im Standbymodus ist, bevor Sie die Uhr stellen.

1 Drücken Sie die Taste P.MODE (p_mode), um in den Stundeneinstellungsmodus zu kommt. Die Stundenanzeige beginnt zu blinken.
2 Drücken Sie die Taste SEARCH/TUNING | oder >>| (|←| oder >| search +/−), um die Stunden einzugeben.
3 Drücken Sie die Taste P.MODE (p_mode), um in den Minuteneinstellungsmodus zu kommt. Die Minutenanzeige wird beginnen zu blinken.
4 Drücken Sie die Taste SEARCH/TUNING | oder ▷I (I ▷I oder ▷I search +/−), um die Minuten einzustellen.
5 Drücken Sie die Taste P.MODE (p_mode), um die Einstellungen zu speichern.

• Bei einem Stromausfall oder wenn das Netzkabel abgezogen wird, werden die Einstellungen der Uhrzeit gelöscht.
  Die Uhrzeit kann entweder im 12-Stunden- oder im 24-Stunden-Modus angezeigt werden. Um den Modus zu wechseln: Wenn sich das System im Standby-Modus befindet, drücken Sie die Taste (p.mode), während Sie die Taste (■) gedrückt halten.

Einstellen des Timers

Das System kann zu einer voreingestellten Zeit automatisch in den CD, USB, TUNER oder TAPE-Modus gehen, um als Wecker zu dieren.

Eine nach Zeiteingabe vorprogrammierte Aufnahme von Radioprogrammen auf Kassette ist auch möglich.

Wichtiger Hinweis!

Versichert Sie sich, dass die Uhr korrekt gestellt ist, bevor Sie den Timer einstellen.

Wenn Sie den Zeitgeber (Wiedergabe oder Aufnahme) auf TUNER einstellen, stellen Sie sicher, dass Sie das Programm, das Sie horen möchten, im Voraus ausgewählt haben.

1 Schalten Sie das System ein.
2 Drucken Sie zweimal die Taste TIMER SET (timer set), um den Timer-Einstellungsmodus zu aktivieren. Das Symbol "TIMER ON" dem Display beginnnt zu blinken.
3 Drucken Sie die Taste P.MODE (p.mode). Die Stundenanzeige beginnnt zu blinken.
4 Stellen Sie die Zeit ein, zu der das Abspielen beginnen soll.

Drücken Sie die Taste SEARCH/TUNING oder I (I< oder I search + / - ), um die Stunden einzustellen und Drücken Sie dann zum Speichern die Taste P.MODE (p_mode). Wiederholen Sie dann diesen Vorgang, um die Minuten einzustellen.

5 Drucken Sie die Taste TIMER SET (timer set). Das Symbol "TIMER OFF" beginnt zu blinken.
6 Wiederholen Sie die Schritte 3 und 4, um die Zeit einzustellen, zu der der Zeitgeber gestoppt wird (Aus-Zeit).
7 Drucken Sie die Taste TIMER SET (timer set). Das Symbol "TIMER" wird aufblinken und das Quellendisplay wird erschinen.
8 Drucken Sie die Taste P.MODE (p_mode).

9 Drücken Sie die Taste SEARCH/TUNING | oder (oder search + / - ), um die gewünschte Sendequelle auszuwahlen und Drücken Sie dann zum Speichern P.MODE (p.mode).

Die Quelle wechsett wie folgt: "CD" USB" TUNER" TAPE" REC TU" (Aufnahmetuner)

10 Drucken Sie die Taste TIMER SET (timer set).
Das Symbol "TIMER" wird aufblinken und das Lautstärkegrad-display wird erschinen.
11 Drucken Sie die Taste P.MODE (p_mode).
12 Drücken Sie die TasteSEARCH/TUNING | oder | (| oder | search + / - ), um den Lautstärkegrad einzustellen und Drücken Sie dann zum Speichern P.MODE (p.mode).
13 Drucken Sie die Taste TIMER SET (timer set).
14 Drücken Sie die Taste TIMER ON/OFF (timer on/off), um den Timermodus zu aktivieren.

Das Symbol "TIMER" hört auf zu blinken und leuchtet ständig.
Nun ist der Timer eingestellt.

15 Schalten Sie das System nun in den Standbymodus.

• Wenn die voreingestellte Zeit erreicht ist, fängt die ausgewählte Quelle an zu playen oder wechselt in den Standbymodus, falls der Timer aktiviert ist.

Aktivierung/Deaktivierung des Timers

Drucken Sie die Taste TIMER ON/OFF (timer on/off).

Das Symbol "TIMER" erscheint auf dem Display, wenn er aktiviert ist.

• Falls Start- und Endzeit die gleiche sind, wird Timer Off nicht aktiviert.
• Falls die ausgewählte Quelle (CD^ , USB^ , TAPE^ oder REC TU^ ) nicht verfügbar ist, wenn die voreingestellte Zeit erreicht ist, wird automatisch TUNER ausgewählt.
• Falls während des Einstellens des Timers 7 Sekunden lang keine Taste gedrück wird, verlässt das System diesen Modus automatisch.

Einstellen der Sleeper-Zeit

Falls der Sleep Timer aktiviert ist, wechselt das System automatisch in den Standbymodus, sobald die ausgewählte Zeit erreicht ist.

Jedes Mal, wenn die Taste SLEEP gedrückt wird, wird die Zeitspanne des Zeitgebers um 10 Minuten verkurzt. Der Schlafzeitgeber kann bis auf 90 Minuten eingestellt werden.

Das Symbol "SLEEP" erscheint auf dem Display.

Das Displayändert sich dann wie folgt:
90 min - 80 min -70 min - 60 min - 50 min - 40 min - 30 min - 20 min - 10 min - OFF - 90 min - 80 min...

Während der Sleep-Modus aktiv ist:

Deaktivierung des Sleep Timers

Drücken Sie die Taste SLEEP oder die Taste um das Gerät auszuschalten.

• Falls Timer off und Sleep off aktiviert sind, besteht das System zur früher eingesestten Zeit in den Standbymodus.

Allgemeine Informationen

Wartung und Pfl ege

Reinigung des Gehäuses

• Benutzen Sie ein mit einem milden Reinigungsmittel leicht angefeuchtetes Tuch. Benutzen Sie keine Reinigungsmittel, die Alkohol, Spiritus, Ammoniak oder Scheuermittel enthalten.

Reinigung der Disks

• Reinigen Sie verschmutzte Disks mit einem speziellen Reinigungstuch. Wischen Sie die Disk geradlinig von der Mitte bis zum Rand hin ab. Wischen Sie nicht mit kweisenden Bewegungen.
• Benutzen Sie keine Lösungsmittel, wie etwa Waschbenzin, Verdünner, handelsübliche Reinigungsmittel oder Anti-Statik-Spray für analoge Schallplatten.

Reinigung der Tonköffe und Bandfuhrungsrolten

• Reinigen Sie die Tonköffe, die Tonwelle und die Andruckrolle nach jeweils 50 Betriebsstunden, um eine einwandfrei Aufnahme- und Wiedergabequalität zu gewährleisten.
• Benutzen Sie einen leicht mit einer Reinigungsf üssigkeit angefeuchteten Baumwollappen.
• Sie können die Tonköffe auch durch einmaliges Abspielen einer Reinigungskassette saubern.

Vorschetshinweise zur Kondensationsbildung

Kondensation (Tau) kann sich im Innern des Geräts bilden, wenn zwischen der Temperatur des Geräts und der Umgebungstemperatur ein wesentlicher Unterschied besteht. Sollte sich im Innern des Geräts Kondensation bilden, ist eine einwandfreie Funktion nicht mehr gewährleistet. In thisem Fall muß einige Stunden gewartet werden; nachdem die Kondensation abgetrocknet ist, kann das Gerät wieder verwendet werden.

Besondere Vorsicht ist unter den folgenden Umständen geboten:

Wenn das Gerät von einem Ort zu einem anderen bewegt wird, der eine wesentlich höhere oder niedrigere Temperatur aufweist, oder wenn sich die Luftfeuchtigkeit am Aufstellort des Geräts erhöht, usw.

Störungsbehebung

Zurücksetzen des Mikrocomputers

Wenn Sie bei eingeschaltetem Gerät das Netzkabel aus der Steckdoseziehen oder wenn andere externe Einflüsse auf das Gerät einwirken, kann es vorkommen, daß der Mikrocomputer im Gerät nicht mehr Funktioniert. In thisem Fall ist das Gerät nicht mehr betriebsbereit, oder es erscheint eine fehlerhafte Anzeige im Display. Führten Sie in thisem Fall folgende Schritte aus, um den Mikrocomputer zurückzusetzen und das Gerät wieder in seinen normalen Betriebszustand zu schalten.

Wenn das Gerä t eingeschaltet ist und TUNER Input gewählt wurde, halten Sie die Stopp-Taste ■ für mindestens 2 Sekunden gedrückt.

• Bitte beachten Sie folgenden: Wenn Sie den Mikrocomputer zusücksetzen, werden alle Speicherinhalte gelöscht, und für das Gerät gelten wieder alle werkseitigen Einstellungen.

Überprüfen Sie bei Fehlfunktionen die folgenden Punkte.

Allgemein

Kein Sound.

Stecken Sie den Netzstecker fest ein.
Stellen Sie den Lautstärkeregler auf ein entsprechendes Niveau ein.
Stellen Sie sicher, dass Sie die Quelle ausgewählt haben, die Sie wollen.
Ziehen Sie den Stecker des Kopfhörers aus der Kopfhörerbuchse.

Linker und rechter Kanal sind vertauscht.

Überprüfen Sie die Verbindung der Laufsprecher und ihren Standort.

Das System zeigt Funktionen automatisch an.

Schalten Sie den Demomodus aus.

Das System reagiert nicht auf Tastendruck.

Ziehen Sie das Netzkabel ab und schreiben Sie es wieder an.

Betrieb des CD-Players

"NO DISC" wird angezeigt.

Legen Sie die Disk mit der beschriften Seite nach oben ein.
Reinigen Sie die Disk.
Benutzen Sie eine neue oder eine lesbare Disk.
Warten Sie bis die kondensierte

Feuchtigkeit auf der Linse verschwunden ist.

USB-Betrieb

"NO USB" wird angezeigt.

Schlieben das USB-Gerät korrekt an.

Radioempfang

Gerausche im Radio.

Stellen Sie eine bessere Frenzenz ein.
Korrigieren Sie die Richtung der UKW-Anteenne.
Die MW-Antenne ist fest eingebaut, drehen Sie das System in eine andere Richtung.
Ein Fernseher oder ein Videorekorder befinden sich zu nahe am Gerät.

Betrieb des Kassettendecks

Keine Aufnahme möglich.

→ Nehmen Sie eine andere Kassette oder überkleben Sie die Öffnung der Überspielschutzzunge mit Klebeband.
Reinigen Sie den Tonkopf.
→ Nehmen Sie nur Kassetten vom Typ IEC I.
Keine Kassetten mit einer längeren Aufnahmezeit als 90 Minuten verwenden, da diese Bänder sehr dunn sind und sich um die Andruckrolle wickeln bzw. abreiben können.

Timer/Uhr

Der Timer arbeitet nicht.

Überprüfen Sie, ob die richtige Uhrzeit eingestellt ist.
Drucken Sie TIMER ON/OFF, um den Timer zu aktivieren.
→ Schalten Sie um in den Standbymodus.

Timer oder Uhrzeit sind gelöscht.

Es gab einen Stromausfall oder das Netzkabel wurde ausgesteckt. Stellen Sie Timer oder Uhr neu.

Fernbedienung

Keine ordnungsgemäß Funktion.

Wechseln Sie die Batterien.
Entfernen Sie eventuelle Hindernisse.
Bewegen Sie sich bisher zum System hin, wenn sie die Fernbedienung benutzen und stellen Sie safer, dass Sie zum Sensor am Gerät zeigen.

Hauptseinheit

Veränderer

Ausgangsleistung

5,5W+5,5W(1kHz,10%T.H.D.,bei4Ω)

Tuner

UKW-Tuner

Wellenbereich

87,5 MHz - 108 MHz

MW-Tuner

Wellenbereich

531 kHz - 1.602 kHz

CD-Spieler

Laser.Halbleiterlaser

Over sampling .8 fs (352,8 kHz)

Laserwellenlange. 760-800 nm

Laserklasse Klasse 1 (IEC)

D/A-Wandlung. 1 Bit

USB-Schnittstelle

USB Standard.. USB 1.0/2.0

Maximaler Versorgungsstrom .500 mA

Dateisystem .FAT 16/32

MP3-Dekodierung

Entspricht MPEG-1/2 Audio Layer-3

WMA-Dekodierung

Entspricht Windows Media Audio 9

Kassettendeck

Spurlage 4-track,2-Kanal-Stereo

Allgemein

Leistungsaufnahme 25W

Abmessungen B:145mm

H:208mm

T:235mm

Gewicht (netto) 2,8 kg

Lautsprecher

Gehäuse . Bassreflex

Lautsprecherausstattung

Fullrange 100 mm, knoische Bauart

Widerstand 4Ω

Maximale Eingangsspannung 10 W

Abmessungen B:130 mm

H:208mm

T:161mm

Gewicht (netto) 1,2 kg (1 Lautsprecher)

Hinweise:

• Kenwood ist um eine ständige Weiterentwicklung seiner Produkte bemührt. Daher sind unangekündigte Änderungen an den technischen Daten vorbehalten.
• In extrem kalter Umgebung (unter 0^ ) ist die Leistung des Geräts unter Umständen eingeschränkt.

Entsorgung von bebrauchten elektrischen und elektronischen Geräten (anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für solche Geräte)

Das Symbol (durchgestrichene Mülltonne) auf dem Produkt oder seiner Verpackung weist daraufhin, dass diese Produkte nicht als normaler Haushaltsabfall behandelt werden darf, sondern an einer Annahmestelle für das Recycling von elektrischen und

elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zur korrekten Entsorgung theses Produkte schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Unsachgemasse oder falsche Entsorgung gefährden Umwelt und Gesundheit. Weitere Informationen über das Recycling deses Produktes erhalten Sie von Ihr Gemeinde oder den communalen Entsorgungsbetrieben.

Hinweis zur Entsorgung der Batterien :

Verbrauchte Batterien dürfen nach der Batterieverordnung nicht mehr mit dem Hausmüll entsorgt werden. Kenwood beteiligt sich daher am „Gemeinsamen Rücknahmesystem Batterien" (GRS Batterien).

unentgeltlich in die beim Handel aufgestelltten
Sammelbehälter. Auch bei Ihrlem Fachhändler fienden Sie einen Sammelbehälter für verbrauchte Batterien.
Auch Batterien, die in Geräten fest eingebaut sind, unterliegen diesen gesetzlichen Vorschriften.

Seriennummer

Tragen Sie die Seriennummer, die sich an der Rückseite des Gerätes befindet, in die Garantiekarte und unter ein. Geben Sie das Modell und die Seriennummer immer an, wenn Sie sich für Rückragen oder Reparaturen an ihren Fachhändler wenden.

Modell Seriennummer

KENWOOD

COMPACT Hi-Fi COMPONENTEN SYSTEEM

M-303USB

GEBRUIKSAANWIJZING

Kenwood Corporation

Nummersprogrammeren 12

Bestandenprogrammeren (alleen vor audiobestanden) 13

Technische gegevens 23

Uitpakken

Indien de klok nicht is ingesteld, begint "0:00" te knipperen.

De klok instellen

Opnemen werkt nicht.

Batterij nicht weglooien, maar inleveren als KCA.

KENWOOD

Modelnummer Seriennummer

KENWOOD

SISTEMA COMPONENTI Hi-Fi COMPATTO

M-303USB

ISTRUZIONI PER L'USO

Kenwood Corporation
