BEDIENUNGSANLEITUNG 3600B Vitrokitchen
REMEINDER TIMER SETTING

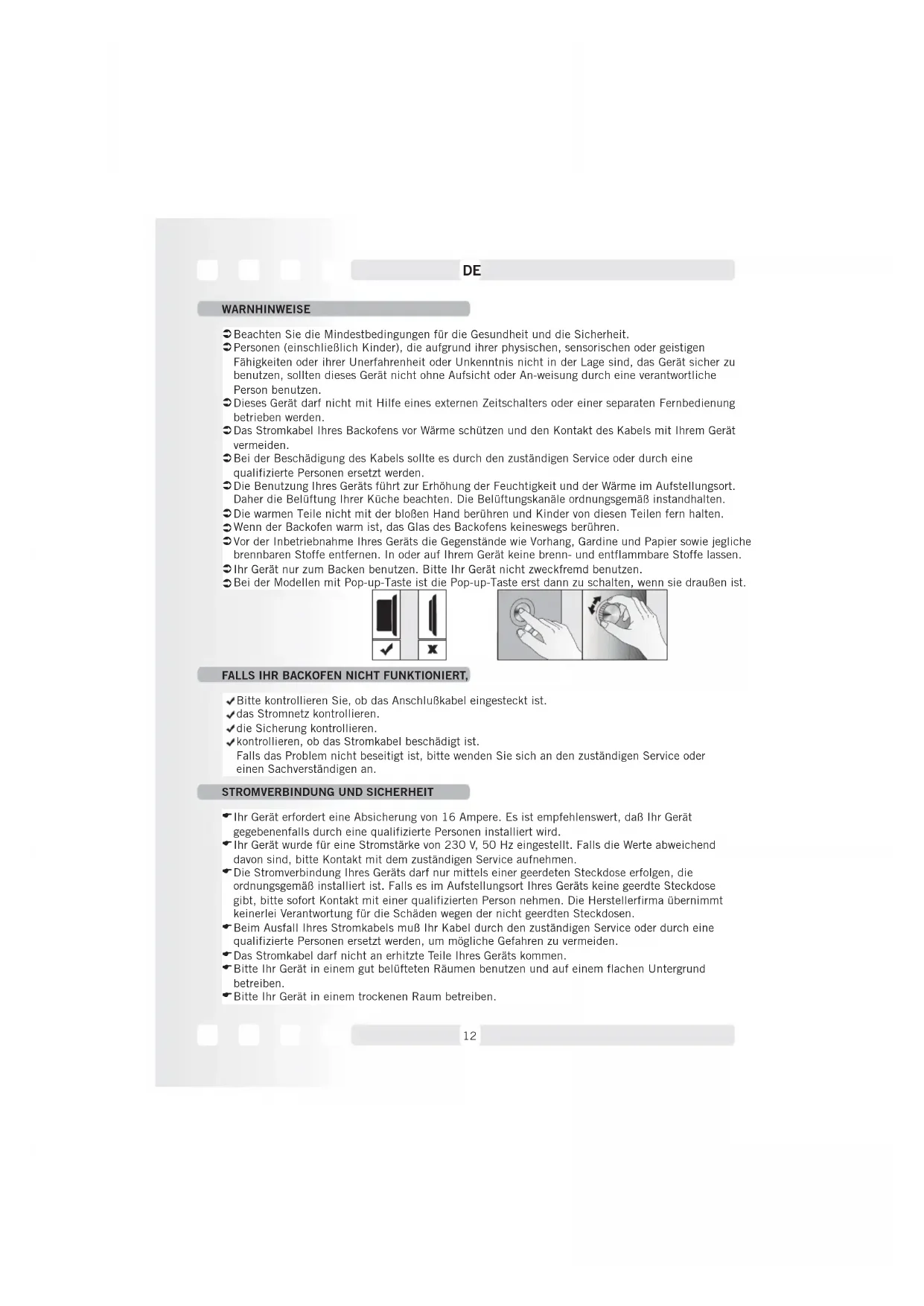

念 Beachten Sie die Mindestbedingungen fur die Gesundheit und die Sicherheit.
Personen (einschließlich Kinder), die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu benutzen, sollen den these Gerät nicht ohne Aufsicht oder An-weisung durch eine verantwortliche Person benutzen.
Dieses Gerat darf nicht mit Hilfe eines externen Zeitschalters oder einer separaten Fernbedienung betriebenen werden.
Das Stromkabel Ihres Backofens vor Wärme schützen und den Kontakt des Kabels mit ihrer Gerät vermeiden.
Bei der Beschädigung des Kabels sollte es durch den zuständigen Service oder durch eine qualifizierte Personen ersetzt werden.
Die Benutzung Ihres Gerats fuhrt zur Erhöhung der Feuchtigkeit und der Wärme im Aufstellungssort. Daher die Belüftung ihrer Küche beachten. Die Belüftungskanäe ordnungsgemäß instandhalten.
Die warmen Teile nicht mit der bloBen Hand beruHren und Kinder von diesen Teilen fern halten.
Wenn der Backofen warm ist, das Glas des Backofens keineswegs beruHren.
Vor der Inbetriebnahme Ihres Gerats die Gegenstände wie Vorhang, Gardine und Papier sowie jegliche brennbaren Stoffe entfern. In oder auf Ihr gemarbeit keine brenn- und entflammbare Stoffe halten.
Ihr Gerät nur zum Backen benutzen.itte Ihr Gerät nicht zweckfremd benutzen.
Bei der Modellen mit Pop-up-Taste ist die Pop-up-Taste erst dann zu schalten, wenn sie drauBen ist.
FALLS IHR BACKOFEN NICT FUNKTIONIERT,
itte kontrllorien Sie, ob das AnschluBkabel eingesteckt ist.
das Stromnetz kontrollieren.
√die Sicherung kontrollieren.
✓kontrollieren, ob das Stromkabel beschädigt ist.
Falls das Problem nicht beseitigt ist,itte wenden Sie sich an den zuständigen Service oder einen Sachverständigen an.
STROMVERBINDUNG UND SICHERHEIT
Ihr Gerat erfordert eine Absicherung von 16 Ampere. Es ist empfehlenswert, daß Ihr Gerat gegebenenfalls durch eine qualifizierte Personen installiert wird.
Ihr Gerat wurde für eine Strom Starke von 230 V, 50 Hz eingestellt. Falls die Werte abweichend davon sind,itte Kontakt mit dem zuständigen Service aufnehmen.
Die Stromverbindung Ihres Geräts darf nur mittels einer geerdeten Steckdose erfolgen, die ordnungsgemäß installiert ist. Falls es im Aufstellungsourt Ihres Geräts keine geerdte Steckdose gibt,itte sofort Kontakt mit einer qualifizierten Person behmen.Die Herstellerfirma ubernimmt keinerlei Verantwortung fur die Schaden wegen der nicht geerdten Steckdosen.
Beim Ausfall Its Stromkabels muB Ihr Kabel durch den zuständigen Service oder durch eine qualifizierte Personen ersetzt werden, um möglich Gefahren zu vermeiden.
Das Stromkabelarf nicht an erhitzte Teile Ihres Geratskommen.
-itte Ihr Gerat in einem gut belufteten Räumen benutzen und auf einem flachen Untergrund betreiben.
- Bitte Ihr Gerät in einem trockenen Raum betreiben.

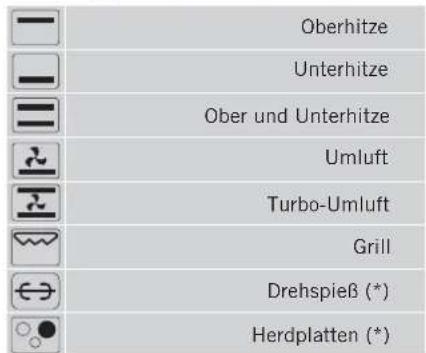

ERLÄUTERUNG DES BACKOFENS UND DER STEUERTAFEL (page 4)
1- Gehause
2-Herdplatten (36 lt. Opt)
3-Bedienfeld
4-Backraum
5-Glastur
6-Griff
- Heizungen
8-Schalter
9- StandfuBe des Backofens
0-Circular tray - Backblech
12-Wire grid
a-Zangen
b-SpieB
c-Antrieb
d-Aufhangung
e-Das Backblech auf die untere Heizung legen.

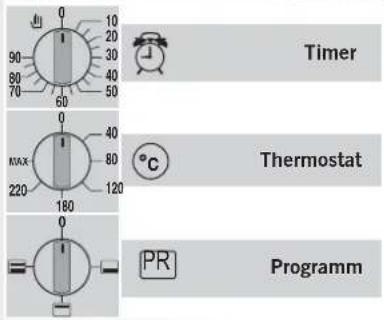

TIMER: Den Timer auf die gewünschte Backdauer einstellen. Nach Ablauf des Zyklus gemäß der Einstellung des Timers ist ein Signalton zu horen. Dann wird der Strom automatisch abgeschaltet und der Backofen wird automatisch ausgeschaltet. Zum Abschalten Ihres Geräts den Timer oder die Programmtaste auf Null bringen.
THERMOSTAT: Kann im Temperaturbereich von 50 bis 250^ eingestellt werden.
TECHNISCHE EIGENSCHAFTEN
| Eigenschaften | M32 Serie | M36 Serie | M42 Serie |
| äußere Breite | 480 mm | 520 mm | 590 mm |
| äußere Tiefe | 358 mm | 440 mm | 470 mm |
| äußere Höhe | 332 mm | 360 mm | 330 mm |
| innere Breite | 364 mm | 397 mm | 440 mm |
| innere Tiefe | 315 mm | 385 mm | 420 mm |
| innere Höhe | 240 mm | 240 mm | 240 mm |
| Thermostat | 50 - 250°C (MAX) | 50 - 250°C (MAX) | 50 - 250°C (MAX) |
| Timer(*) | 0 - 9.0 d.k. | 0 - 9.0 d.k. | 0 - 9.0 d.k. |
| Unterhitze | 650 W | 650 W | 800 W |
| Oberhitze | 650 W | 650 W | 600 W |
| Grill (*) | 1300 W | 1300 W | 1200 W |
| Versorgungsspannung | 220-240 V, 50-60 Hz. | 220-240 V, 50-60 Hz. | 220-240 V, 50-60 Hz. |
| Turbofan(*) | 1.3 - 1.5 W | 1.3 - 1.5 W | 1.3 - 1.5 W |
| Drehspieß (*) | 4 W | 4 W | 4 W |
| Lampe des Backofens (*) | ----- | 15 W | 15 W |
| Herdplatte Ø80 mm (*) | ----- | 450 W | ----- |
| Herdplatte Ø145 mm (*) | ----- | 1000 W | ----- |
| Herdplatte Ø180 mm (*) | ----- | 1500 W | ----- |
(^*) : Nur bei einigen Modellen vorhanden.
BACKLABELLE
Den Miniofen an eine geerdete Steckdose anschliessen. Den Timer auf die manuelle oder automatische Backposition einstehen. Den Thermostat entsprechend den Werten in der folgenden Tabelle auf die passenden Temperatur einstehen. Falls der Timer auf die manuelle Backposition eingestellt ist, ist nach Ablauf des Backens ein Signatlon zu horen.
- Der Vorteil des Auftauens bei Raumtemperatur besteht darin, daß sich das Aussehen und der Geschmack der Lebensmittel nichtändert.
Wir empfehlen, den Backofen 8-10 Minuten vor dem Backen vorzuheizen.
Bei Modellen mit Kochplatten ist ein gleichzeitiger Betrieb vom grossem Kochfeld und Backofen nicht möglich. Wenn der Backofen nicht eingeschaltet ist, können beide Kochplatten gleichzeitig genutzt werden.
| Lebensmittel | Thermostatstellung | Backzeit (Min.) | Einschubebene |
| Kekse | 150-170 | 20-35 Mitte | |
| Kuchen | 170-190 | 25-45 | Mitte |
| Blätterteiggebäck | 180-220 | 20-40 | Mitte |
| Überdeckene Pasta | 160-180 | 25-35 | Mitte |
| Fisch | 190-210 | 20-30 | Mitte |
| Lammfleisch | 190-220 | 40-50 | Mitte |
| Schafs fleisch | 190-220 | 90-120 | Mitte |
| Kalbfleisch | 200-230 | 90-120 | Mitte |
| Pute | 200-230 | 90-120 | Mitte |
| Hähnchenkleinteile | 200-230 | 45-55 | Mitte |
| Hähnchen am Drehspieß | 200-230 | 75-100 | Mitte |
INSTANDHALTUNG UND REINIGUNG
Den Stecker Ihres Gerats aus der Steckdoseziehen.
Vermeiden Sie Berührung mit erhitzten Teilen während der Nutzung Ihr Gerätes.
Die inneren Teile Ihres Backofens, die Tur, das Backblech und sonstige Teile des Backofens niemals mit Materialien wie harten Bürsten, Reinigungsdrähte oder Messer reinigen. Keine atzenden, kratzenden Reinigungsmittel benutzen.
Die innere Teile Ihres Backofens mit einem seifigen Tuch reinigen, spulen und mit einem weichen Tuch trocknen.
Die Glasflachemit speziellem Glasreiniger reinigen.
Ihr Gerat nicht mit Dampfreiniger reinigen.
Ihr Gerät niemals mit brennbaren Stoffen wie Säure, Verdünner und Benzin putzen.

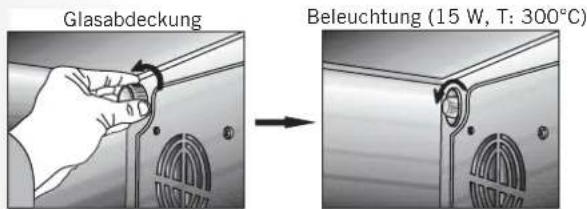

BELEUCHTUNG IM BACKOFEN
ADVERTENCIAS
TECHNISCHE EIGENSCHAPPEN
| Specifications | M32 Series | M36 Series | M42 Series |
| Breecke Exterieur | 480 mm | 520 mm | 590 mm |
| Diepte Exterieur | 358 mm | 440 mm | 470 mm |
| Hoogte Exterieur | 332 mm | 360 mm | 330 mm |
| Breecke Interieur | 364 mm | 397 mm | 440 mm |
| Diepte Interieur | 315 mm | 385 mm | 420 mm |
| Hoogte Interieur | 240 mm | 240 mm | 240 mm |
| Thermostat | 50 - 250°C (MAX) | 50 - 250°C (MAX) | 50 - 250°C (MAX) |
| Timer(*) | 0 - 90 d.k. | 0 - 90 d.k. | 0 - 90 d.k. |
| Onderverwarmingselement | 650 W | 650 W | 800 W |
| Bovenverwarmingselement | 650 W | 650 W | 600 W |
| Grillelement(*) | 1300 W | 1300 W | 1200 W |
| Voltage | 220-240 V, 50-60 Hz. | 220-240 V, 50-60 Hz. | 220-240 V, 50-60 Hz. |
| Turbofan(*) | 13 - 15 W | 13 - 15 W | 13 - 15 W |
| Draaispit(*) | 4 W | 4 W | 4 W |
| Ovenlamp(*) | ----- | 15 W | 15 W |
| Hotplate Ø80 mm (*) | ----- | 450 W | ----- |
| Hotplate Ø145 mm (*) | ----- | 1000 W | ----- |
| Hotplate Ø180 mm (*) | ----- | 1500 W | ----- |
(^*) : Optie
