BEDIENUNGSANLEITUNG A3425FTRVS ETNA
Elektronische schakelklok
Dagtijd instellen
Wenn Sie diese Gebrauchsanleitung lesen, sind Sie rasch über alle Mänglichkeiten informiert, die diesen Gerät Ihnen bieten kann. Sie konnen sich über Sicherheit und Pflege des Gerätes informieren. Außer dem finden Sie Umwelt- und Energiespartips.
Bewahren Sie diese Gebrauchsanweisung und die Installationsanweisungen sorgfältig - einem eventuell folgenden Benutzer des Gerätes kann dies von Nutzen sein. Viel Spaß beim Kochen!

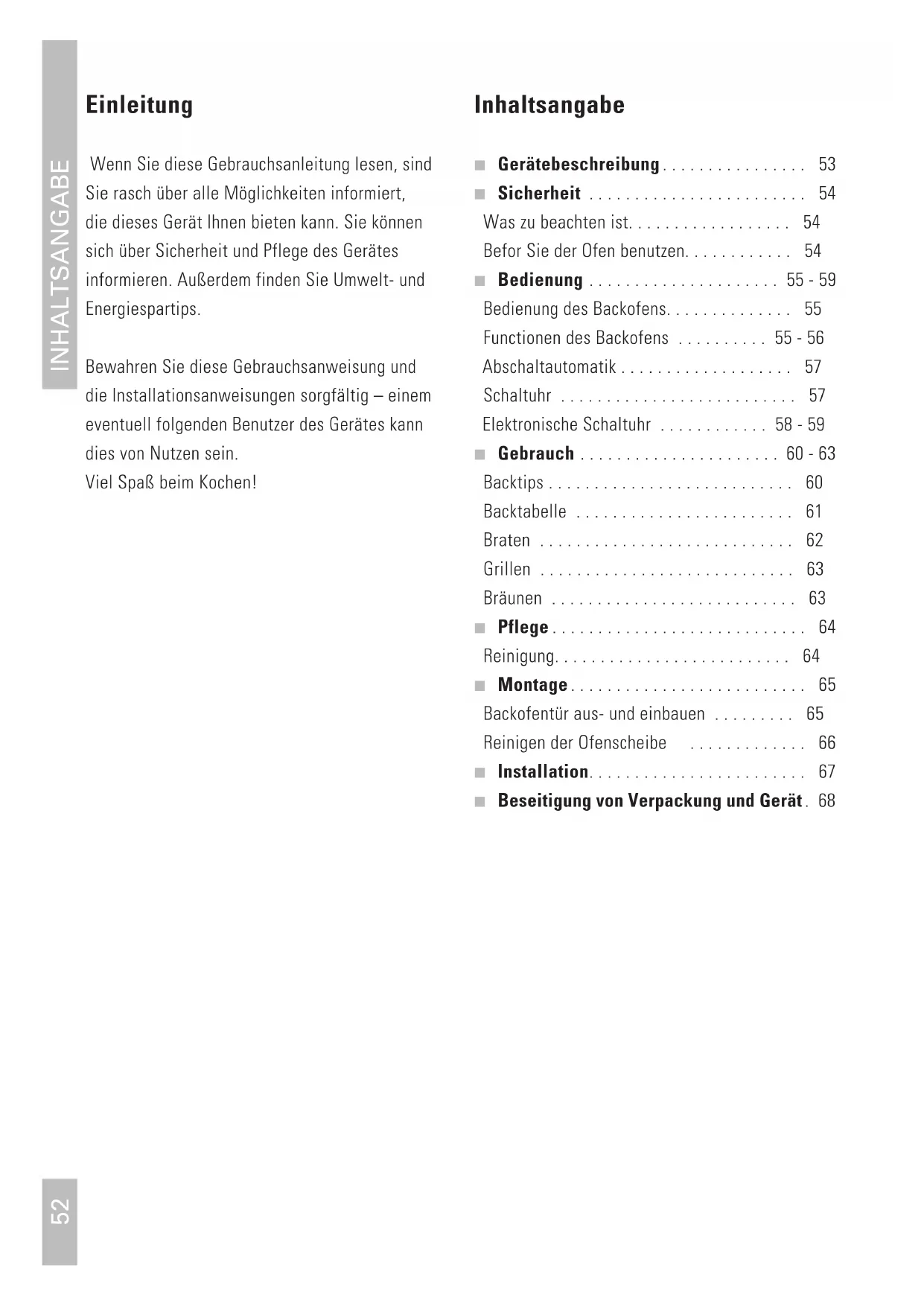

Inhaltsangabe
Gerätebeschreibung 53
■Sicherheit 54
Was zu beachten ist. 54
Befor Sie der Ofen benutzen. 54
Bedienung 55-59
Bedienung des Backofens. 55
FunctionendesBackofens. 55-56
Abschaltautomatik 57
Schaltuhr 57
Elektronische Schaltuhr 58-59
Gebrauch 60-63
Backtips 60
Backtable 61
Braten 62
Grillen 63
Braunen 63
Pflege 64
Reinigung. 64
Montage 65

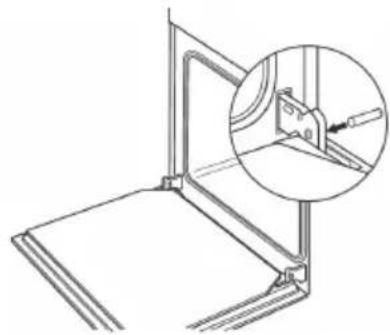

Backofentur aus- und einbauen 65

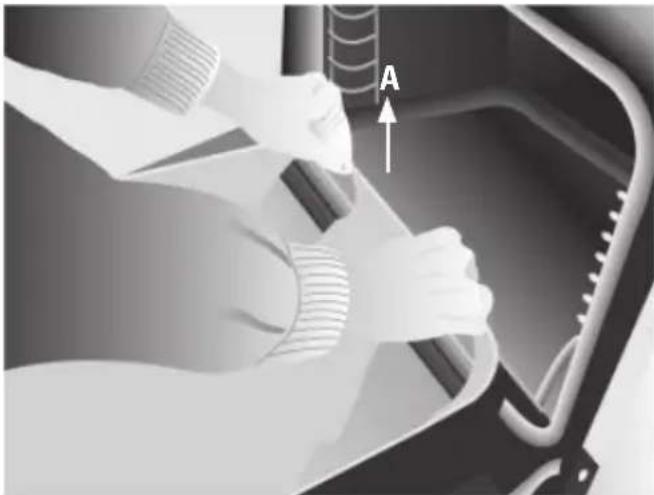

Reinigen der Ofenscheibe 66
Installation 67
Beseitigung von Verpackung und Gerät. 68

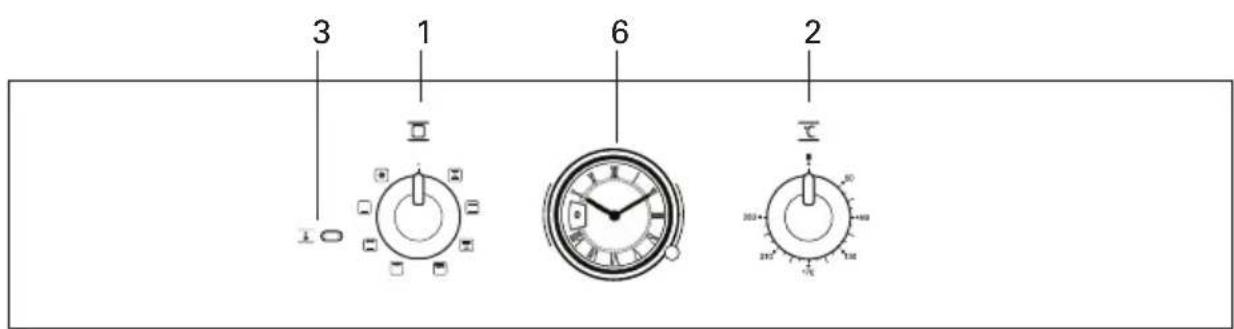

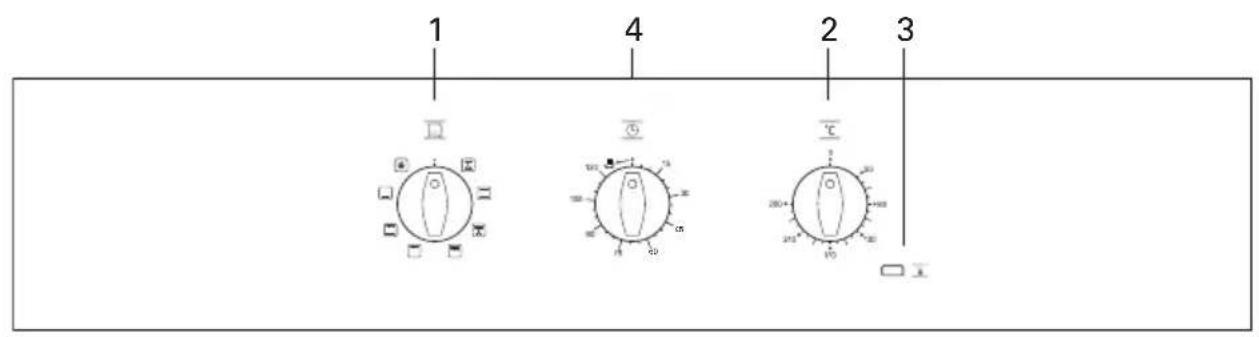

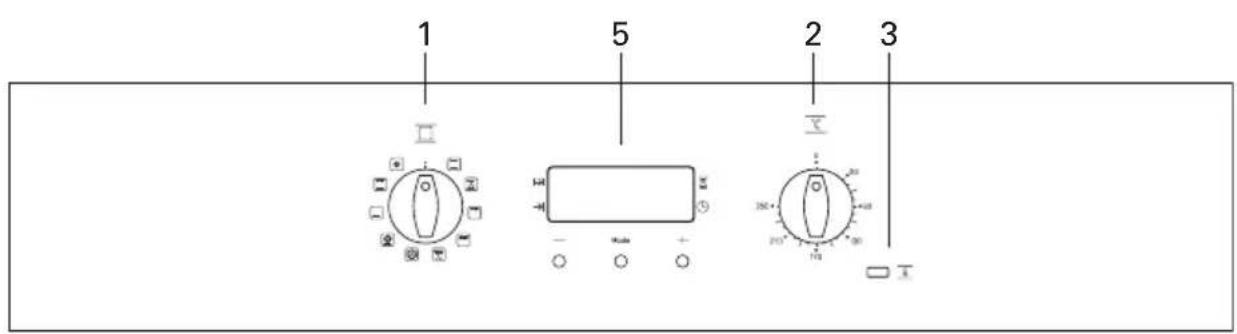

Bedienungsblende
A3405
A3425
A3570
1 Funktionswahl
2 Temperaturregler
3 Kontrolleuchte Heizen zeigt die Einschaltung der Heizelemente an und verlischt, wenn die eingestellte Temperatur erreicht ist.
4 - Abschaltautomatik
5 - Elektronische Schaltuhr
6 - Schaltuhr
Worauf Sie achten müssen
Lassen Sie das Gerät durch einen anerkannten Installateur an das Elektrizitätsnetz anschließen.
Bei Reparaturen oder Reinigungen muß das Gerät vom Stromnetz getrennt werden. Ziehen Sie darum immer den Stecker aus der Steckdose oder drehen Sie den Schalter im Schaltkasten auf Null.
Wird der Backofen langere Zeit bei hochster Temperatur betrieben (z.b. beim Grillen), so kann das zur Erhitzung des Backofenfensters führen. Das sollen den Sie berücksichtigigen, falls sich Kinder in der Nähe aufhalten.
Fete und Öle sind bei Überhitzung leicht entflammbar. Beobachten Sie die Speisen während der Zubereitung.
Die Kabel elektrischer Geräte (wie zum Beispiel eines Mixers) können in der Tur des bereits Ofens eingeklemmt werden oder auf freiße Kochfelder fallen.
Schlieben Sie die Tur immer beim Grillen.
Kühlen Sie die Backofen immer mit geschlossener Tur.
Befor Sie der Ofen benutzen
Gebrauchsfertig machen
Entfernen Sie alle Zubehörteile aus dem Ofen und reinigen Sie sie gründlich mit einem Spülmittel. Stellen Sie den geschlossenen leeren Ofen etwa 30 Minuten lang auf die Höchsttemperatur ein. Schalten Sie anschließend 15 Minuten lang das Grillelement ein. Nachdem der Ofen abgekühlt ist, ist er mit warmem Wasser zu reinigen.
Anmerkung
Wenn der Ofen zum ersten Mal hoch erhitzt wird, werden Sie einen Geruch bemerken, der die erste Inbetriebnahme des Ofens kenneichnet und somit vollig normal ist.
Keine Aluminiumfolie
Bedecken Sie den Ofenboden niemals mit Aluminiumfolie und stellen Sie auch keine Backbleche und Formen auf den Ofenboden. Die Folie hältatham die Hitze ab. Dadurch entstehen Emaillebeschädigung und das Backresultat wird ungunstig beeinfluft.
Sofortige Reinigung
Verschüttete zuckerhaltige Speisen oder Obstsäfte, wie zum Beispiel der Saft von Pflaumen oder Rhabarber, können die Farbe der Emaillebeschichtung angreifen und sollen deshalb sofort entfernt werden.
Bedienung des Backofens
1 Wahlen Sie eine Beheizungsart aus und stellen Sie die gewünschte Temperatur ein.
2 Zum Abschalten des Backofens bringen Sie alle Bedienelemente in Stellung '0'.
Funktionen des Backofens
A3405
A3425
A3570
Ober-/Unterhitze
Verwendung fur Kuchen und Tortenboden, bei denen die Wärme einwirkung gleichmäßig sein muß, damit diese gut aufgehen.
Ober-/Unterhitze mit Umluft
Geeignet zum Braten und für Gebäck. Der Lüfter verteilt die Wärme gleichmäßig im Backofen. Mit dieser Funktion konnen Sie auch Lebensmittel abtauen. Stellen Sie den Thermostatknopf hierfür auf „0".
Grill
Gratinieren und Anbräunen. Gestattet das Anbräunen der Außenlich, ohne das Innere der Nahrungsmittel zu beeinflussen. Geeignet für flache Stücke wie Beefsteak, Rippchen, Fisch, Toastbrot.
Maxi-Grill
Grillen auf großerer Oberfläche und mit großerer Leistung als mit dem Grill, hierdurch erfolgt ein Schnelleres Bräunen der Speisen.
Grill mit Umluft
Der Ventilator verteil die Wärme des Grilleelements im Ofen. Gestattet gleichzeitig ein gleichmäßiges Garen und Anbräunen der Oberfläche. Ideal zum Grillen. Besonderss für große Stücke wie Geflügel, Wild usw. Es wird empfohlen, das Stück auf den Rost zu legen und die Auffangschale darunter einzusetzen, um Bratensaft und Fett aufzufangen.
Achtung
Bei Benutzung der Funktionen Grill, MaxiGrill oder Grill mit Umluft muß die Backofentür geschlossen sein.
HeiBluft
Der Ventilator an der Rückwand verteil die heiße Luft im Ofen. Hiermit werden die Gerichte erhitzt. Sie konnen auch auf mehreren Ebenen gleichzeitig backen, so dass Sie Energie sparen. Das Heißluftsystem ist außerordentlich gut geeignet für das Backen von Ruhrkuchen, Kuchen und Apfelkuchen.
Pizza-Ständer
Speziell für das Backen von Pizzen und Gebäck.
Unterhitze
Es wird nur von der Unterseite Wärme zugeführrt. Geeignet zum Anwärmen von Tellern, zum Aufgehen von Teigmassen oder für ähnliche Anwendungen.
Grill und Unterhitze
Besonderss geeignet zum Braten. Kann fur Stücke mit beliebiger Groß eingesetzt werden.
Abtaustander
These Funktion ist außerordentlich gut geeignet für das Abtauen von tiefgefrorenen Gerichten.
Achtung
Die Beleuchtung ist bei allen Beheizungsarten eingeschaltet.
Abschaltautomatik
Der Kuchenwecker dient dazu, den Ofen auszuschalten, nach dem eine eingestellte Zeit abgelaufen ist.
Manueller Betrieb
1 Drehen Sie den Abschaltautomatik auf
2 Wahlen Sie eine Beheizungsart aus und stellen Sie die gewünschte Temperatur ein.
2 Zum Abschalten des Backofens bringen Sie alle Bedienelemente in Stellung '0'
Verwendend der Abschaltautomatik
Schaltet den Ofen aus nach dem eine eingestellte Zeit abgelaufen ist.
1 Wahlen Sie eine Beheizungsart aus und stellen Sie die gewünschte Temperatur ein.
2 Drehen Sie die Abschaltautomatik in die Position für „120 Minuten" und dann wieder zurück auf die gewünschte Abschaltzeit.
3 Nach Ablauf der eingestillten Garzeit schaltet sich der Backofen ab, es ertont ein akustisches Signal und die Kontrolleuchte beginnnt zu blinken.
4 Zum Abschalten des Backofens bringen Sie alle Bedienelemente in Stellung '0'.

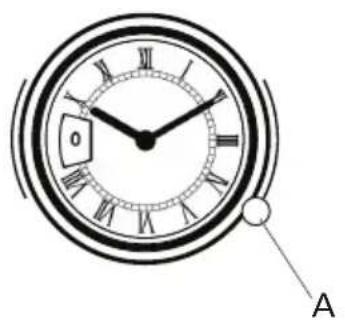

Schaltuhr
Die Schaltuhr dient dazu, den Ofen auszuschalten, nach dem eine eingestellte Zeit abgelaufen ist.
Einstellen der Uhrzeit
Ziehen Sie den Einstellknopf (A) Heraus und drehen Sie die Zeiger, bis die korrekte Zeit eingestellt ist.
Manueller Betrieb
1 Drehen Sie den Einstellknopf (A), bis „I" im Display erscheint.
2 Wahlen Sie eine Beheizungsart aus und stellen Sie die gewünschte Temperatur ein.
2 Zum Abschalten des Backofens bringen Sie alle Bedienelemente in Stellung '0'
Verwendung der Schaltuhr
1 Drehen Sie den Einstellknopf (A), bis die gewünschte Backzeit (in Minutes) im Display erscheint.
2 Wahlen Sie eine Beheizungsart aus und stellen Sie die gewünschte Temperatur ein.
3 Nach Ablauf der eingestillten Garzeit schaltet sich der Backofen ab, es ertont ein akustisches Signal und die Kontrolleuche beginnt zu blinken.
4 Drehen Sie den Einstellknopf (A), bis „0" im Display erscheint. Das Tonsignal stoppt.
5 Zum Abschalten des Backofens bringen Sie alle Bedienelemente in Stellung '0'.
Elektronische Schaltuhr
Stellen der elektronischen Schaltuhr
Nach dem Einschalten des Backofens zeigt die Schaltuhr '12.00' an und eine Kontrolleuchte..., Durch Betätigten der Tasten + und - wird die Uhr gestellt, anschließend wird die Uhrzeit abgespeichert und die Kontrolleuchte verlischt.
Manueller Betrieb
Nach dem Stellen der Uhr ist der Backofen betriebsbereit. Wahlen Sie eine Beheizungsart aus und stellen Sie die gewünschte Temperatur ein.
Zum Abschalten des Backofens bringen Sie alle Bedienelemente in Stellung.
Programmierung der Alarmfunktion
1 Betätigen Sie die Taste MODE, bis die Kontrolleuche neben dem Symbol ±b blinkt.
2 Stellen Sie mit den Tasten + oder - die Zeit ein, nach der die Schaltuhr das Signal abgeben soll.
3 Anschließlich bleibt die Anzeige eingeschaltet und zeigt damit an, daß der Signalgeber programmiert ist.
4 Nach Ablauf der eingestellen Zeit ertont ein akustisches Signal und die Anzeige blinkt.
5 Betätigen Sie eine beliebige Taste zum Abschalten des Signaltons, auf dem Display wird wieder die aktuelle Uhrzeit angezeigt.
Gardauer einstellen
1 Betätigen Sie die Taste MODE, bis die Kontrolleuche abide dem Symbol blinkt.
2 Stellen Sie mit den Tasten + oder - die gewünschte Dauer ein.
3 Anschließlich schaltet die blinkende Kontrolleuchte auf Dauerlicht um und zeigt damit an, daß sich der Backofen nach Ablauf der eingestillten Zeit automatisch abschaltet.
4 AnschlieBend wird wieder die aktuelle Uhrzeit angezeigt.
5 Wahlen Sie eine Beheizungsart aus und stellen Sie die gewünschte Temperatur ein.
6 Nach Ablauf der eingestillten Garzeit schaltet sich der Backofen ab, es ertont ein akustisches Signal und die Kontrolleuchte beginnt zu blinken.
7 Betätigen Sie eine beliebige Taste zum Abstellen des Signaltons, hierdurch wird der Backofen erneut eingeschaltet.
8 Zum Abschalten des Backofens bringen Sie alle Bedienelemente in Stellung 0.
Garzeitende einstellen
1 Betätigen Sie die Taste MODE, bis die Kontrolleuche neben dem Symbol blinkt.
2. Stellen Sie die gewünschte Uhrzeit für die Beendigung des Garvorgangs mit den Tasten + und - ein.
3 Anschließlich schaltet die blinkende Kontrolleuchte auf Dauerlicht um und zeigt damit an, daß sich der Backofen nach Ablauf der eingestillten Zeit automatisch abschaltet.
4 Anschließend wird wieder die aktuelle Uhrzeit angezeigt.
5 Wahlen Sie eine Beheizungsart aus und stellen Sie die gewünschte Temperatur ein.
6 Nach Ablauf der eingestillten Uhrzeit für die Beendigung des Garvorgangs schaltet sich der Backofen ab, es ertont ein akustisches Signal und die Kontrolleuche beginnnt zu blinken.
7 Betätigen Sie eine beliebige Taste zum Abstellen des Signaltons, hierdurch wird der Backofen erneut eingeschaltet.
8 Zum Abschalten des Backofens bringen Sie alle Bedienelemente in Stellung 0.
Programmierung Garzeitdauer und -ende
1 Betätigen Sie die Taste MODE, bis die Kontrolleuche über dem Symbol blinkt.
2 Stellen Sie die gewünschte Dauer des Garvorgangs mit den Tasten + und - ein.
3 Anschließend schaltet die Kontrolleuche von Blink- auf Dauerlicht um.
4 Betätigen Sie die Taste MODE, bis die Kontrolleuche绑定 dem Symbol → blinkt.
5 Stellen Sie die gewünschte Uhrzeit für die Beendigung des Garvorgangs mit den Tasten + und - ein.
6 Anschließend schaltet die Kontrolleuche von Blink- auf Dauerlicht um.
7 Wahlen Sie eine Beheizungsart aus und stellen Sie die gewünschte Temperatur ein.
8 Der Backofen bleibt ausgeschaltet, die Kontrolleuchten über den Symbolen und sind eingeschaltet. Damit ist Ihr Backofen programmiert.
9 Bei Erreichen der Uhrzeit für den Beginn des Garvorgangs schaltet sich der Backofen ein und führt den Garvorgang während der eingestillten Zeitdauer aus.
10 Nach Ablauf der eingestillten Uhrzeit für die Beendigung des Garvorgangs schaltet sich der Backofen ab, es ertont ein akustisches Signal und die Kontrolleuche abide dem Symbol beginnt zu blinken.
11 Betätigen Sie eine beliebige Taste zum Abstellen des Signaltons, hierdurch wird der Backofen erneut eingeschaltet.
12 Zum Abschalten des Backofens bringen Sie alle Bedienelemente instellung 0.
Achtung
Durch Betätigungen der Taste MODE konnen Sie auf der Schaltuhr alle eingestellten programmierten Funktionen aneigen und bei Bedarf mit den Tasten ^+ und -verändern. Nach Auswahl der gewünschten Funktion wird die Kontrolleuchte...,
nben dem entsprechenden Symbol eingeschaltet.
Nach einem Ausfall der Netzspannung wird die gesamte Programmierung der elektronischen Schaltuhr gelöscht. Sie müssen diese,.
anschließlich stellen und erneut programmieren.
Abschalten der Beleuchtung der Uhr
Betätigten Sie hierzu 2 Tasten gleichzeitig, nach einigen Sekunden verlischt die Displayanzeige. Betätigten Sie zum Wiedereinschalten eine beliebige Taste, es wird erneut die aktuelle Uhrzeit angezeigt. Sie können diese Funktion nur benutzen, während die Schaltuhr die aktuelle Uhrzeit aneigt und keine Funktion programmiert ist (es ist keine Kontrolleuche eingeschaltet). Betätigten Sie eine beliebige Taste zum einschalten der Beleuchtung der Uhr.
Tips für das Backen
Backhöhen
Je nach Höhe des Gebäcks oder der Plätzchen legen Sie das Backblech in die zweite oder dritte Schiene von unter. Backformen legen Sie auf den Bratrost den Sie in die ersten oder zweite Schiene von unter schieren.
Insbondere bei Öfen mit Ober- und Unter-hitze spielt das Material der Backformen eine große Rolle. Die besten Backformen sind aus schwarzem Blech hergestellt oder mit einem speziellen Kunststoff beschichtet, da sie die Wärme amchnellsten aufnehmen und die Zubereitungszeitenverkürzen.
So konnen Sie feststellen, ob die Torte gar ist
Stechen Sie 10 Minuten vor Beendigung der Backzeit mit einem Hölzchen in die Torte und während dort, wo diese am hochsten ist. Wenn das Hölzchen trocken bleibt und kein Teig daran klebt, können Sie den Ofen ausschalten und die Nachwärme benutzen, um die Torte gut durchbacken zu{lassen.
Die Torte fällt zusammen
Benutzen Sie beim nachstenmal weniger Flüssigkeit oder stellen Sie die Temperatur 10^ niedriger ein. Sie müssen sich/genau an die im Backbuch angegebenen Rührzeiten halten.
Die Torte ist eingefallen
Die Torte hat am Rand eine normale Höhe, ist aber in der Mitte eingefallen. Den Rand der Springform nicht einfetten. Nach dem Backen müssen Sie die Torte vorsichtig mit einem Messer losen.
Die Torte ist an der Oberseite zu dunkel
Die Torte auf eine niedrigere Schiene schieben, die Temperatur niedriger einstellen und die Torte länger backen setzen und even-tuell eine schwarze Backform gebrauchen.
Die Torte ist an der Unterseite zu dunkel
Das Gebäck auf eine höhere Schiene schiben und die Temperatur niedriger einstellen.
Die Oberseite der Auflauf ist viel zu dunkel
Entfernen Sie die Kruste und setzen Sie danach, indem Sie den Grill gebrauchen, eine braune Kruste auf den Auflauf kommt. Gebrauchen Sie keinen Parmesankase: Diese Käsesorte wird zuschnell braun und schmeckt dann bitter. Stellen Sie beim nachstenmal die Form etwas niedriger in den Ofen und schalten Sie die Temperatur 10^ niedriger ein.
Die Platzchen kleben am Backblech
Schieben Sie das Backblech noch kurz in den Ofen und nehmen Sie danach die Platzchen(sofort vom Blech.
Lösen Sie den Rand vorsichtig mit einem scharfen Messer. Drehen Sie die Form noch einmal um und bedecken Sie das Ganze ein paarmal mit einem nassen, kalten Tuch. Beim nachstenmal die Form gut einfetten und mit Paniermehl bestreuen.
Tabelle fur das Backen
| Gericht Temp Schienen in °C höhe Min. in °C | Zeit in Höhe Min. | Temp Schienen in °C | Zeit in |
| in. | | |
| Rührteig |
| Sandorte 160 1 50 - 60 | 170 1 | 50 - 60 | | | |
| Rodonkuchen 160 1 70 - 80 | 1 70 - 80 | | | | |
| Nußkuchen 160 1 60 - 70 | 170 1 | 60 - 70 | | | |
| Obstorte | 160 | 1 | 35 - 45 | 190 | 2,3 |
| Tortenboden | 160 | 1 | 25 - 30 | 190 | 2 |
| Biscuitteig |
| Biscuitgebäck | 170 | 1 | 25 - 30 | 190 | 1 |
| Knetteig |
| Tortenboden | 160 | 1 | 20 - 25 | 190 | 2 |
| Nußkranz | 160 1 | 40 - 50 190 | 2 40 - 50 | | |
| Obstorte | 160 | 1 | 40 - 50 | 190 | 2,3 |
| Plätzchen | 160 | 1,2,4 | 15 - 25 | 190 | 3 |
| Biscuitteig/Hefe-und Kuchenteig |
| Streuselkuchen | 160 | 1 | 35 - 45 | 200 | 2,3 |
| Obstorte | 170 | 1 | 40 - 50 | 200 | 2,3 |
| Weinachtstollen | 160 | 1 | 45 - 65 | 180 | 2 |
| Weißbrot | 170 1 | 40 - 50 200 | 2 40 - 50 | | |
| Apfeltaschen | 160 | 1,3 | 25 - 30 | 180 | 2,3 |
| Pizza | 170 1 | 25 - 30 200 | 2 20 - 25 | | |
| Windbeutelteig* |
| Sahnewindbeutel | 170 | 1,3 | 25 - 30 | 200 | 3 |
| Blätterteig* |
| Eiweißgebäck* |
| Baisers | 130 | 1,2,4 | 30 - 50 | 140 | 3 |
Die Zahlen in dieser Tabelle sind Richtwerte.
Abhängig von der Menge und der Teigsorte können die Backzeiten von der Tabelle abweichen. Stellen Sie zunachst die fett gedruckte Temperatur ein.
- Den Ofen vorheizen, die Zeiten in der Tabelle 10 Minuten kürzer anhalten.
In geschlossenen Schalen oder Pfannen bleibt das Fleisch saftiger. Außer dem wird keine, oder nur weniger Rauchentwicklung entstehen. Beim Braten ohne Deckel wird das Fleisch Schneller braun und knusprig. Der Bratschlitten ist ideal zum Braten von große Fleisch-stücken.
Nachfolgende Tabelle trifft nur dann zu, wenn der Ofen nicht vorgewärmt ist. Beim Gebrauch von Ober- und Unterwärme müssen Sie die Gerichte auf die zweite Schiene schieren.
Bratzeltabelle
| Gericht Gewicht in kg Temp in °C Zeit in Min. | | |
|
| Schweinefleisch 1,0 180 - 200 100 | | |
| Rindfleisch 1,0 170 - 190 100 | | |
| Kalbfleisch 1,0 170 - 190 90 | | |
| Huhn 1,0 180 - 200 60 | | |
| Poularde 1,3 170 - 190 75 | | |
| Ente 1,5 150 - 170 90 | | |
| Rehkeule 1,5 170 - 190 90 | | |
| Keule u. Wildschwein 1,5 160 - 180 120 | | |
| Fisch (komplett) 1,0 160 - 180 50 | | |
Die Zahlen in dieser Tabelle sind Richtwerte.
Grillieren
Bratpfanne in die ersten Schiene im Ofenschieben.
Grillblech mitten auf den Rost legen (siehe Tabelle).
- Ofentür schließen und Ofentaste auf den Grillstand einstellen.
Dunkles Fleisch, wie zum Beispiel Rindfleisch, Wild und Hammelbraten, braunt Schneller als helles Fleisch, wie zum Beispiel Kalbsfleisch, Schweinefleisch und Geflügel. Leichtes Fleisch und Fischfilets werden von außen weniger braun, selbst wenn sie von innen bereits gar und saftig sind.
Beim Grillieren von Fleisch, das direkt auf dem Rost liegt, entwickelt sich Rauch, der durch in den Boden einbrennende Fettspritzer entsteht. Diese Rauchentwicklung konnen Sie einschränken, indem Sie die Bratpfanne mit Wasser füllen und unter den Grillrost schieren. Selfstverständlich wird sich dann mehr Kondenswasser bilden.
Braunen
Wenn Sie ihren Gerichten eine braune Kruste geben wollen, schalten Sie noch einige Minutendas Grillelement ein.
Kleine Fleischstücke
Das natürliche Aroma von grilliertem Fleisch bleibt erhalten, wenn Sie das Fleisch vor der Zubereitung nicht einfetten.
Große Stücke Fleisch
Um das Austrockn den freiliegenden Seiten zu verhindern, konnen Sie das Fleisch mit einer)dünnen Lage Öl oder Butter einstreichen.
Grillzeitentabelle für Grillieren
| Gericht Schienenhöhe Zeit in Min. | | |
|
| Beefsteak (4 Stück) 3 oder 4 5 - 6 | | |
| Schnitzel (4 Stück) 3 oder 4 6 - 8 | | |
| Leber (4 Stück) 3 oder 4 4 - 5 | | |
| Hackbraten (4 Stück) 3 oder 4 7 - 9 | | |
| Bratwurst (4 Stück) 3 oder 4 5 - 6 | | |
| Toast 3 oder 4 2 - 3 | | |
Die Zahlen in dieser Tabelle sind Richtwerte.
Reinigung
Emaillierte Teile
Die Innenseite der Ofentür, die Seitenwände, der Ofenboden und die Back- und Bratplatte sind vollständig emailiert. Diese können Sie am besten mit warmer Seifenlauge, evtl. mit flüssiger Seife (oder anderen, nicht kratzenden Putzmitteln) reinigen und dann mit klarem Wasser nachbehandeln.
Chrom
Schienen, Ofenrost und Bedienungsblende mit warmem Spülmittel oder flüssiger Seife reinigen. Nachbehandeln mit klarem Wasser.
Kunststoff/Glas
Handgriffe und Knöpfes mit Spülmittel oder mit einem Glasreiniger saubern.
Abdichtungsgummi
Mit warmem Spülmittel reinigen und mit klarem Wasser nachbehandeln.
Ein Tip für Sie
Wenn Sie den Ofen regelmäßig reinigen,
verhindern Sie hartnäckige Verunreinigungen.
Wenn Sie den Ofen gründlich reinigen möchten,
konnen Sie die Schienen entfern.
Backofentür aus - und einbauen
Backofentür herausnehmer
- Backofentür ganz öffnen.
Die beiliegenden Sicherungsstifte durch die Bohrung der Turscharnieren stecken.
Die Backofentür mit beiden Händen seitlich fassen und fast gazischlungen.
- Heben Sie die Tur leicht an und ziehen Sie die Scharniere nach vorne aus den Turoffnungen.
Achtung - Verletzungsgefahr!
Sicherungsstifte nicht aus den Bohrungenziehen. Das Scharnier ist gespannt. Zum Einbau muß das Schanier ebenfalls gespannt sein. Nach Entfernender Stifte ist es nicht mehr möglich, das Scharnier erneut zu spannen und zu sichern.

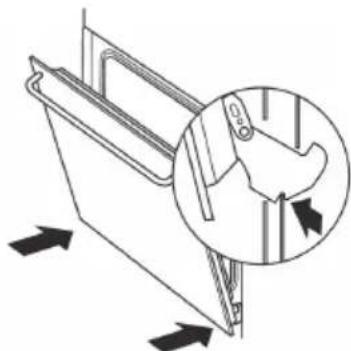

Backofentür einsetzenn
Die Backofentür mit beiden Handenseitlich fassen und die Scharniere in die entsprechenden Öffnungen am Backofen einschieben. Das Scharnier rastet ein.
Die Backofentur langsam ganz offen.
Die Sicherungsstifte aus den Bohrungen der Turscharnieren wieder herausziehen.
Die Backofentur schlieben.
Reinigen der Ofenscheibe
Ofenscheibe herausnehmer
Die Ofenture vollständig offen.
Die Ofenscheibe an der Rückseite nach oberziehen (A).
Die Ofenscheibe kann jetzt entfernt werden.

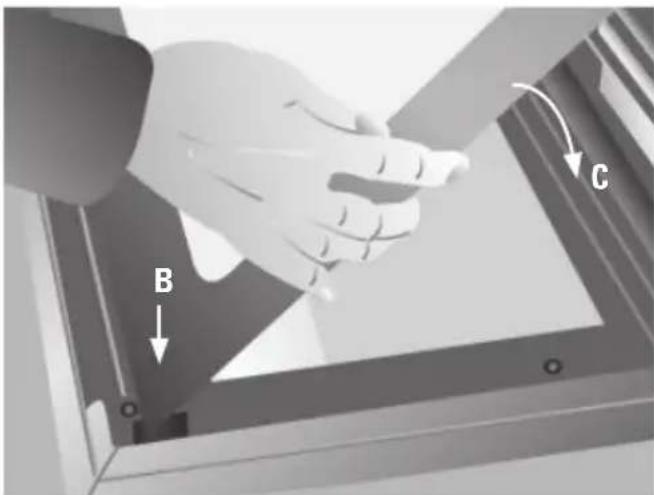

- Legen Sie die Ofenscheibe in die Ofentüre (C).

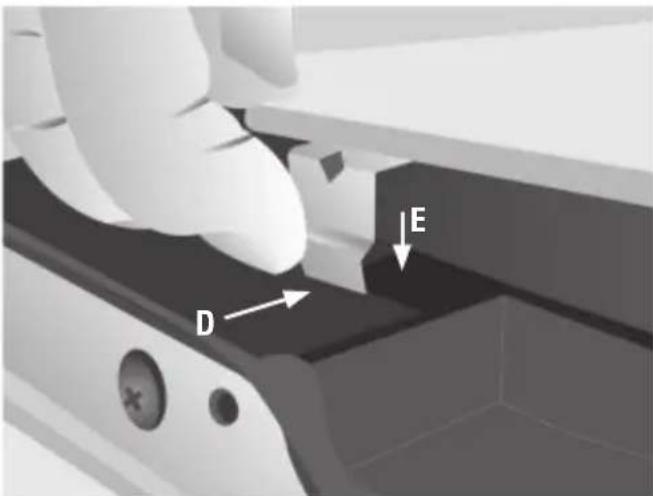

- Schieben Sie die hinteren Führungen der Ofenscheibe ein (D) und verriegeln Sie die Ofenscheibe in der Ofentüre (E).
Achtung:
Die Ofentüre schließt sich, nachdem die Ofenscheibe entfernrt wurde.
- Reinigen Sie die Ofenscheibe und die Innenseite der Ofentür.
Ofenscheibe einsetzen
- Setzten Sie die Führung der Ofenscheibe in die Schlitze (B) an der Vorderseite der Ofentüre (bei geöffneter Ofentüre).

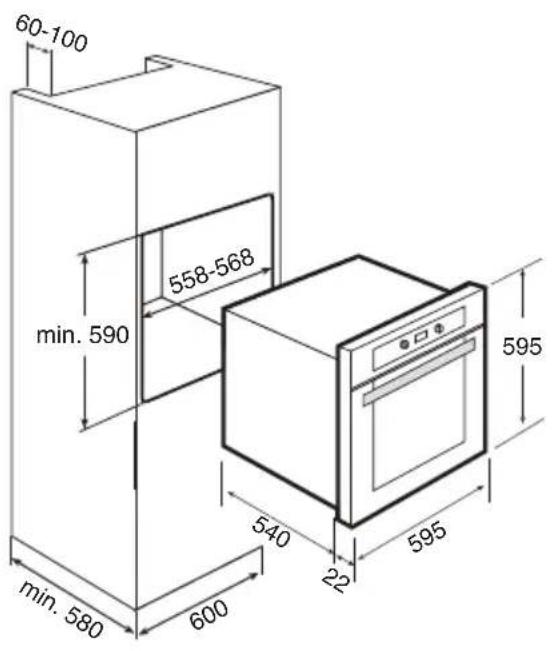

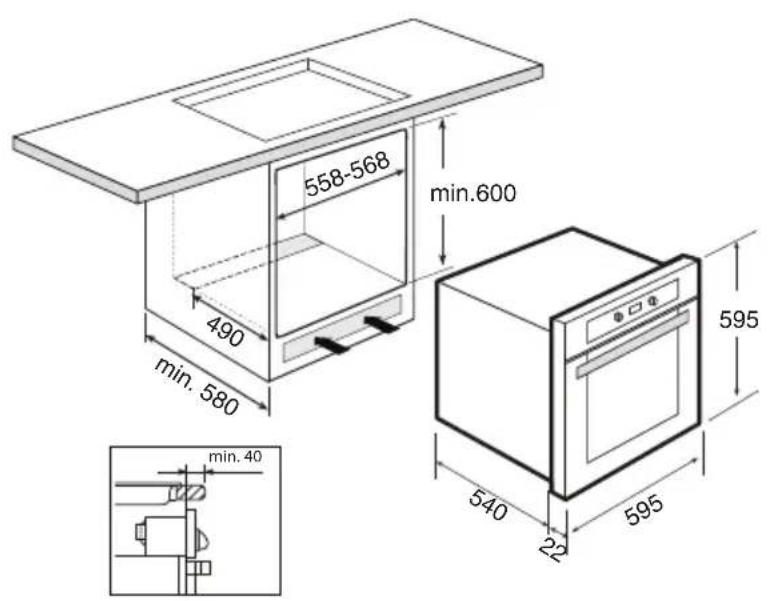

Installation des Ofens
Schließen Sie den Ofen an das Lichtnetz an und folgend Sie die nachfolgenden Anweisungen.
- Schieberen Sie den Ofen in die Nische.
- Sorgen Sie damit daß das Anschlußkabel nicht eingeklemmt wird und nicht auf den Ofen liegt.
- Befestigen Sie den Ofen mit 4 Schrauben am Kuchenschrank.
- Kontrollieren Sie ob das Gehäuse nicht mit den Wänden der Kuchenschrank in Berührung kommt. Sorgen Sie für ein minimaler Abstand von 2 mm zwischen das Gehäuse und den Wänden der Kuchenschrank.
Verpackung und Gerät entsorgen
Bei der Herstellung these Gerätes wurdendauerhafte Werkstoffe verwendet. Dieses Gerät muss am Ende seines Lebenszyklus inverantwortungsvoller Weise entsorgt werden. Sieerhalten hierzu Informationen bei den zuständigen Behörden.
Die Verpackung des Gerätes ist wiederverwendbar. Verwendet können sein:
Papier;
Polyethylenfolie (PE);
CFK-freies Polystyrol (PS-Hartschaum).
These Werkstoffe sind ordnungsgemäß und gemäß den behörddlichen Vorschriften zu entsorgen.
Zur Erinnerung an die Verpflichtung, die Elektrohaushaltsgeräte getrennt zu beseitigen, ist das Produkt mit einer Mülltonne, die durchgestruchen ist, gekennzeichnet. Dies
bedeutet das am Ende seiner Nutzeit das Produkt NICHT zusammen mit dem Siedlungsabfall beseitigt werden darf. Es kann zu den eigens von den städtischen Behörden eingerichteten Sammelstellen oder zu den Fachhandlern, die einen Rücknahmeservice anbieten, gebracht werden.
Die getrennte Entsorgung eines Haushaltsgerätes vermeidet mögliche negative Auswirkungen auf die Umwelt und die menschliche Gesundheit, die durch eine nicht vorschriftsmäßige Entsorgung bedingt sind. Zudem ermöglich wird die Wiederverwertung der Materialien, aus denen sich das Gerät zusammen setzt, was wiederum eine bedeutende Einsparung an Energie und Ressourcen mit sich bringt.
Das Gerät erfüllt die in der EG-Richtlinie 89/336/EEG genannten Vorschriften über elektramagnetische Kompatibilität.
