BEDIENUNGSANLEITUNG VDL1200SM2 smoke machine HQ Power

Feuchte. Trennen dazu de

chäden, die du ntieanspruch.

erät bei Temp hädigung, inde

lmaschinen eig nsdauer.

Gerät nicht un hinweise

rüfen Sie, ob T d wenden Sie s

sen Sie diese B ransportschäde ich an Ihren H

etzspannung ni etscht oder du

Betrieb: eine he Gewalt wäh

ten. Schützen Sie d siert ist (Zimm

ung vor llte dies der Fal

chen Schlägen äuse heizt auf.

• Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät keinem Staub, keiner Feuchtigkeit und extremen Temperaturen ausgesetzt wird.

• Machen Sie das Gerät mit einem geeigneten Sicherheitskabel fest (z.B. VDLSC8).

• Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Meist ist die Beschädigung des Gerätes das Ergebnis von unfachmännischer Bedienung.

• Verwenden Sie die Originalverpackung, wenn das Gerät transportiert werden soll.

• Eigenmächtige Änderungen sind aus Sicherheitsgründen verboten.

• Verwenden Sie das Gerät nur für Anwendungen in dieser Bedienungsanleitung beschrieben, sonst kann dies zu Schäden am Produkt führen und erlischt der Garantieanspruch. Jede andere Verwendung ist mit Gefahren wie Kurzschluss, Brandwunden, elektrischem Schlag, Lampenexplosion, usw. verbunden.

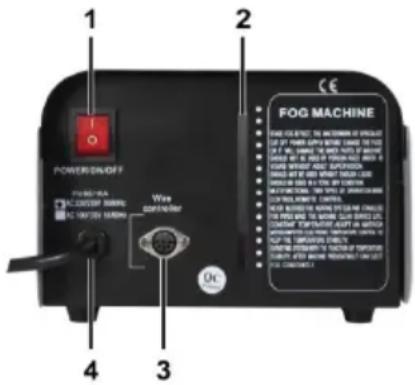

2 Füllstandanzeige 3 Anschluss für Controller mit Kabel 4 Stromkabel

5. Das Gerät montieren

• Lassen Sie das Gerät von einem Fachmann und gemäß den EN 60598-2-17 und allen anderen zutreffenden Normen installieren.

• Die Konstruktion muss während einer Stunde eine Punktlast von maximal 10 x dem Gewicht des Geräts tragen können, ohne dass Verformung verursacht wird.

• Das Gerät muss immer mit einer zweiten Befestigung z.B. mit einem Sicherheitskabel gesichert werden.

• Stehen Sie während der Montage, Entfernung oder Wartung nie direkt unter dem Gerät. Lassen Sie das Gerät jährlich und vor der Inbetriebnahme von einem Fachmann prüfen.

• Montieren Sie das Gerät an einem Ort, an dem es wenig Vorübergehende gibt und der unzugänglich ist für Unbefugte.

• Oberirdische Montage erfordert erhebliche Sachkenntnis in Bezug auf das Berechnen der maximalen Lasten, das geeignete Montagematerial… Lassen Sie das Material und das Gerät regelmäßig kontrollieren. Versuchen Sie das Gerät nicht selber zu installieren, denn wenn Sie nicht über diese Qualifikationen verfügen, könnte es zu Verletzungen führen.

• Regeln Sie den Neigungswinkel über den Montagebügel und drehen Sie die Schrauben fest an.

• Achten Sie darauf, dass sich kein entflammbares Material in einem Umkreis von 50 cm befindet.

• Lassen Sie das Gerät von einem qualifizierten Elektriker anschließen.

• Schließen Sie das Gerät an das Hauptnetz und nicht an einen Dimmer an.

• Die Installation muss vor Inbetriebnahme von einem Experten genehmigt werden.

1. Sorgen Sie dafür, dass das Gerät eingeschaltet ist (OFF).

2. Verwenden Sie das korrekte Nebelfluid (siehe Technische Daten) und

gießen Sie es in den Behälter an der Oberseite des Gerätes.

3. Stecken Sie das Stromkabel in die Steckdose.

4. Stellen Sie den Schalter auf ON. Das Gerät wird funktionieren.

5. Die grüne LED auf der Fernbedienung leuchtet auf.VDL1200SM2

V. 02 – 01/06/2012 16 ©Velleman nv

6. Drücken Sie der Fernbedienung und das Gerät wird Nebel erzeugen.

7. Schalten Sie das Gerät mit dem Stromschalter aus (OFF).

Warnung: Beachten Sie, dass der Behälter während des Betriebs nie ausläuft. Ist dies der Fall, dann schalten Sie das Gerät über den EIN/AUS-Schalter sofort aus und lassen Sie es abkühlen. Überprüfen Sie den Flüssigkeitspegel auf der Rückseite des Gerätes (Siehe Beschreibung).

7. Reinigung und Wartung

• Verwendete Schrauben müssen fest angespannt werden und dürfen keine Rostspuren zeigen.

• Das Gehäuse, die Linsen, die Montagebügel und der Montageort (z.B. Decke oder Gebinde) dürfen nicht angepasst werden, z.B. bohren Sie keine zusätzlichen Löcher in Montagebügeln, verändern Sie die Anschlüsse nicht, usw.

• Mechanisch bewegende Teile dürfen keine Spuren von Abnutzung aufweisen.

• Sorgen Sie dafür, dass die Netzkabel nicht beschädigt sind. Lassen Sie das Gerät von einer Fachkraft installieren.

• Trennen Sie das Gerät vom Netz ehe Sie mit den Servicearbeiten anfangen.

• Verwenden Sie zur Reinigung ein feuchtes Tuch. Verwenden Sie auf keinen Fall Alkohol oder irgendwelche Lösungsmittel.

• Es gibt keine wartbaren Teile außer der Lampe und der Sicherung.

• Bestellen Sie eventuelle Ersatzteile bei Ihrem Fachhändler.

Stromversorgung 230VAC/50Hz Stromaufnahme 1200W Nebelausstoß ± 450m³ / Min. Tankinhalt 1.2l Aufheizzeit ± 6 Minuten Abmessungen 455 x 290 x 265mm Gewicht 5.5kg Nebelfluid (optional) Standard Nebelfluid VDLSL5 (5l) Nebelfluid mit hoher Dichte VDLSLH5 (5l) Nebelfluid mit hoher Dichte 'Pro' VDLSLHT5 (5l) Reinigungsflüssigkeit VDLCL Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Für mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung, siehe www.hqpower.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten. © URHEBERRECHT Velleman NV besitzt das Urheberrecht für diese Bedienungsanleitung. Alle weltweiten Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.Velleman® Service and Quality Warranty Since its foundation in 1972, Velleman® acquired extensive experience in the electronics world and currently distributes its products in over 85 countries. All our products fulfil strict quality requirements and legal stipulations in the EU. In order to ensure the quality, our products regularly go through an extra quality check, both by an internal quality department and by specialized external organisations. If, all precautionary measures notwithstanding, problems should occur, please make appeal to our warranty (see guarantee conditions). General Warranty Conditions Concerning Consumer Products (for EU):
