BEDIENUNGSANLEITUNG Complete C3 Total Care MIELE

de Gebrauchsanweisung Bodenstaubsauger

Sicherheitshinweise und Warnungen 4
Gerätebeschreibung 10
Ihr Beitrag zum Umweltschutz 12
Vor dem Gebrauch 13
Verwendung des mitgelieferten Zubehörs 14
Gebrauch 15
Abstellen, Transportieren und Aufbewahren 17
Wartung 18
Wo bestehtich Staubbeutel und Filter? 18
Welche Staubbeutel und Filter sind richtig? 19
Wann tausche ich den Staubbeutel aus? 19
Funktion der Staubbeutel-Wechselanzeige. 19

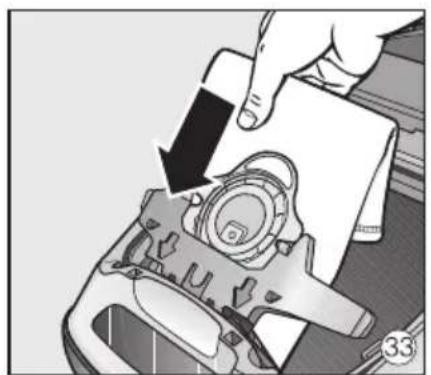

Wie tausche ich den Staubbeutel aus? 19
Wann tausche ich den Motorschutzfilter aus? 20
Wie tausche ich den Motorschutzfilter aus? 20
Wann tausche ich den Abluftfilter aus? 20
Wie tausche ich den Abluftfilter AirClean aus? 20
Wie tausche ich die Abluftfilter Active AirClean 50 und HEPA AirClean 50 aus? . 21
Abluftfilter umrusten 21
Serviceanzeige mit Resettaste 22
Wann tausche ich die Batterie am Funkhandgriff aus? 22

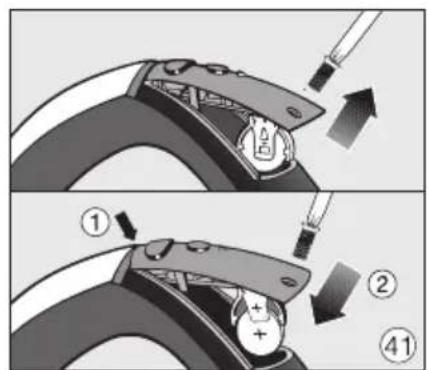

Wie tausche ich die Batterie am Funkhandgriff aus? 22
Wann tausche ich die Fadenheber aus? 22
Wie tausche ich die Fadenheber aus? 22
Laufrolle der Bodenduse SBD 285 AllTeQ reinigen 23
Pflege 23
Störungen 23
Kundendienst 24
Garantiebedingungen 24
Nachkaufbares Zubehor 24

Dieser Staubsauger entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann zu Schaden an Personen und Sachen führen.

Lesen Sie vor dem ersten Gebrauch des Staubsaugers die Gebrauchsanweisung. Sie gibt wichtige Hinweise für Sicherheit, Gebrauch und Wartung des Staubsaugers. Dadurch schützen Sie sich und andere und vermeiden Schäden an dem Staubsauger.

Bewahren Sie die Gebrauchsanweisung auf und geben Sie diese an einen eventuellen Nachbesitzer weiter.

Schalten Sie den Staubsauger immer nach dem Gebrauch, vor jedem Zubehörwechsel und vor jeder Reinigung / Wartung aus. Ziehen Sie den Netzstecker aus der Steckdose.

Bestimmungsgemäß Verwendung

Dieser Staubsauger ist dazu bestimmt, im Haushalt und in haushaltsächlichen Umgebungen verwendet zu werden.
Dieser Staubsauger ist für das tägliche Saugen von Teppichen, Teppichböden und unempfindlichen Hartböden geeignet.
Dieser Staubsauger ist nicht für den Gebrauch im Außenbereich bestimmt.

Benutzen Sie den Staubsauger ausschließlich zum Aufsaugen von trockenem Sauggut. Menschen und Tiere dürfen Sie mit dem Staubsauger nicht absaugen. Alle anderen Anwendungsarten, Umbauten und Veränderungen sind unzulässig.

Personen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, den Staubsauger sichere zu bedieren, dürfen diesen Staubsauger nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.

Kinder im Haushalt

▶ Kinder unter acht Jahren mussen vom Staubsauger ferngehalten werden, es sei dess, sie werden ständig beaufsichtigt.
▶ Kinder ab acht Jahren dürfen den Staubsauger nur ohne Aufsicht bedieren, wenn他们在 Staubsauger so erklärart wurde, dass sie diesen safer bedieren konnen. Kinder,müssen mögliche Gefahren einer falschen Bedienung erkennen und verstehen konnen.
▶ Kinder dürfen den Staubsauger nicht ohne Aufsicht rei-nigen oder warten.
Beaufsichtigen Sie Kinder, die sich in der Höhe des Staubsaugers aufhalten. Lassen Sie Kinder niemals mit dem Staubsauger speilen.
Bei Modellen mit Funkhandgriff: Die Batterien dürfen nicht in Kinderhände gelangen.

Technische Sicherheit

Kontrollieren Sie den Staubsauger und alle Zubehörteile vor der Benutzung auf sightbare Schäden. Nehmen Sie einen beschädigten Staubsauger nicht in Betrieb.

Vergleichen Sie die Anschlussdaten auf dem Typenschild des Staubsaugers (Netzspannung und Frequenz) mit denen des Elektronetzes. Diese Daten müssen unbedingt übereinstimmen.

Die Netzsteckdose muss über eine Sicherung 16 A oder 10 A träge abgesichert sein.

▶ Eine Reparatur des Staubsaugers während der Garantiezeitarf nur von einem von Miele autorisierten Kundenst ausgefuhrt werden, da sonst bei nachfolgenden Schäden kein Garantieanspruch besteht.

Benutzen Sie das Anschlusskabel nicht zum Tragen des Staubsaugers undziehen Sie den Netzstecker nicht am Anschlusskabel aus der Steckdose.

Ziehen Sie das Anschlusskabel nicht über scharfe Kanten und quetschen Sie es nicht ein.

Vermeiden Sie früiges Überfahren des Anschlusskabels. Anschlusskabel, Netzstecker und Steckdose können damit beschadigt werden und ihre Sicherheit gefährden.

Benutzen Sie den Staubsauger nicht, wenn das Anschlusskabel beschädigt ist. Lassen Sie ein beschädigtes Anschlusskabel nur komplett mit der Kabeltrommel austauschen. Aus Sicherheitsgründen darf der Austausch nur voneiner von Miele autorisierten Fachkraft oder vom Miele Werkkundendienst vorgenommen werden.

Die Steckdose am Staubsauger (je nach Modell) damit nur für die in dieser Gebrauchsanweisung angegebene Miele Elektrobürste verwendet werden.
Beim Saugen - vor allem von Feinstaub, wie z. B. Bohrstaub, Sand, Gips, Mehl usw. - kommt es naturgemäß zu elektrostatischen Aufladungen, die sich in bestimmten Situationen entlagen konnen. Um die unangenehme Wirkung der elektrostatischen Entladungen zu vermeiden, ist an der Unterseite des Handgriffes eine Metalleinlage eingearbeitet. Achten Sie deshalb daraufuf, dass ihre Hand diese Metalleinlage beim Saugen dauerhaft berührt.
▶ Tauchen Sie den Staubsauger niemals in Wasser und reinigen Sieihn nur trocken oder mit einem leicht feuchten Tuch.
Lassen Sie Reparaturen nur von einer von Miele autorisierten Fachkraft ausführren. Durch unsachgemäße Reparaturen konnen erhebliche Gefahren für den Benutzer entstehen.

Sachgemäßer Gebrauch

Benutzen Sie den Staubsauger nicht ohne Staubbeutel, Motorschutzfilter und Abluftfilter.
Wenn kein Staubbeutel eingesetzt ist, kann der Staubraumdeckel nicht geschlossen werden. Wenden Sie keine Gewalt an.
Saugen Sie keine brennenden oder gluhenden Gegenstände, wie z. B. Zigaretten oder scheinbar verloschene Asche bzw. Kohle, auf.

Saugen Sie keine Flüssigkeiten und keinen feuchten Schmutz auf. Lassen Sie feucht gereinigte oder schampunierte Teppiche und Teppichböden vor dem Absaugen vollständig trocknen.
Saugen Sie keinen Tonerstaub auf. Toner, der z. B. bei Druckern oder Kopiergeräten verwendet wird, kann elektrisch leitfällig sein.
Saugen Sie keine leicht entflammbaren oder explosiven Stoffe oder Gase auf und saugen Sie nicht an Orten, an denen solche Stoffe gelagert sind.
Vermeiden Sie beim Saugen mit einer Saugdüse oder dem Saugrohr, in Kopfnähe zu kommt.
Wichtig für den Umgang mit der Batterie (bei Modellen mit Funkhandgriff):
- Batterie nicht kurzschreiben, nicht aufladen und nicht ins Feuer werfen.
- Entsorgung der Batterie: Entnahmen Sie dem Funkhandgriff die Batterie und entsorgen Sie diese über das öffentliche Sammelsystem. Werfen Sie die Batterie nicht in den Hausmull.

Zubehör

Fassen Sie beim Saugen mit einer Miele Elektro- oder Turbobürste nicht in die laufende Bürstenwalze.
Die Miele Elektrobürste ist ein motorisch angetriebenes Zusatzgerät, speziell für Miele Staubsauger. Das Betrieb des Staubsaugers mit einer Elektrobürste eines anderen Herstellers ist aus Sicherheitsgründen nicht erlaubt.
Achten Sie beim Saugen mit dem Handgriff ohne aufge- stecktes Zubehör daraufuf, dass der Handgriff nicht beschä-digt ist.
Verwenden Sie nur Staubbeutel, Filter und Zubehör mit dem "Original Miele"-Logo. Nur dazu kann der Hersteller die Sicherheit gewährleisten.

Miele haftet nicht für Schäden, die durch bestimmungs-widrigen Gebrauch, falsche Bedienung und infolge von Nichtbeachtung der Sicherheitshinweise und Warnungen verursacht werden.

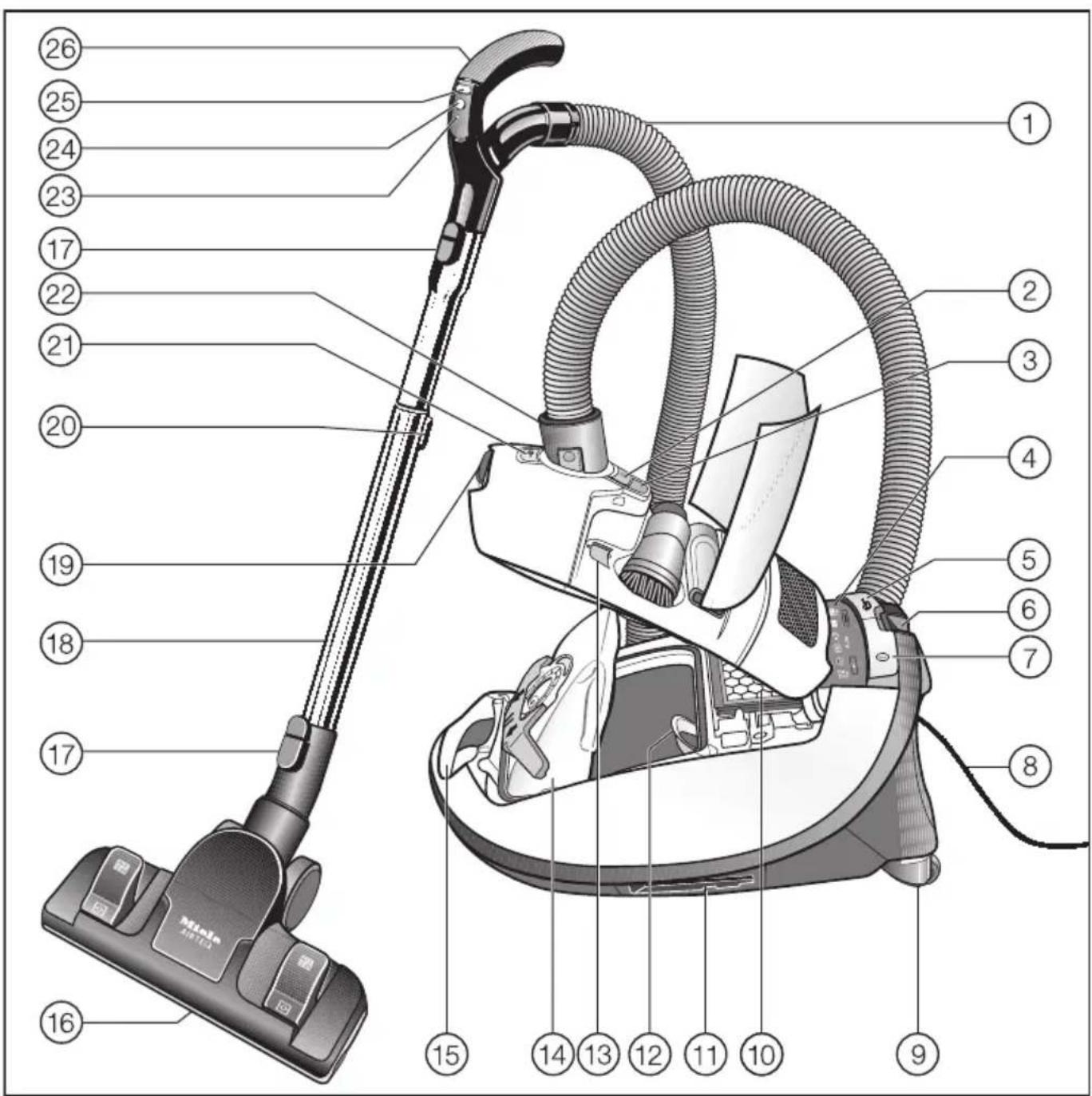

Die Abbildung zeigt die Maximalausstattung des Staubsaugers.

① Saugschlauch
② Entriegelungstaste für Zubehörfach
(3) Staubbeutel-Wechselanzeige
④ Anzeigefeld *
⑤ Fußtaste für automatische Kabelaufwicklung
⑥ Park-System für Saugpausen
⑦ Fußtaste Ein / Aus ①
⑧ Anschlusskabel
⑨ Lenkrollen *
⑩ Abluftfilter
⑪ Park-System zur Aufbewährung (an beiden Seiten des Staubsaugers)
12 Motorschutzfilter
⑬ Halter fur die Abdeckkappe der Steckdose fur Elektroburste
Original Miele Staubbeutel
15 Tragegriff
16 Bodendüse
⑰ Entriegelungstasten
18 Teleskopsaugrohr
19 Entriegelungstaste für Staubraumdeckel
20 Verstellknopf fur Teleskopsaugrohr
21 Steckdose für Elektrobürste *
22 Saugstutzen
② LED
24Taste Stand-by fur kurze Saugpausen *
25Tasten + / - zum Einstellen der Saugleistung *
26 Handgriff (je nach Modell mit Nebenluftsteller) *

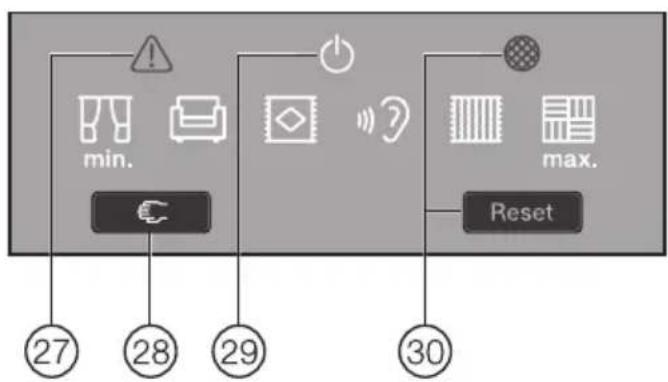

27 Anzeigelampe Thermoschutz
28 Taste Restart *
29 Anzeigelampe Stand-by *
30 Serviceanzeige mit Resettaste

• je nach Modell sind diese Ausstattungsmerkmale in ihrer Ausführung unterschiedlich bzw. nicht vorhanden.

Entsorgung der Verkaufsverpackung

Die Verpackung schützt den Staubsauger vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclelbar.

Das Rückführung der Verpackung in den Materialkreislauf spart Rohstoffe und verringgert das Abfallaufkommen. Geben Sie die Verpackung zur Entsorgung in die dualen Systeme (z. B. gelber Sack / gelbe Tonne).

Entsorgung der Staubbeutel und der eingesetzten Filter

Staubbeutel und Filter sind aus umweltverträglichen Materialien hergestellt. Die Filter konnen Sie über den normalen Hausmull entsorgen. Dies trifft auch auf den Staubbeutel zu, sofern er keinen im Hausmull verbotenen Schmutz enthalt.

Entsorgung des Altgerätes

Entnahmen Sie vor der Entsorgung des Altgerätes den Staubbeutel und die eingesetzten Filter und geben Sie diese Teile in den Hausmull.

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien. Sie enthalten aber auch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig waren. Im Restmüll oder bei falscher Behandlung konnen diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.

Nutzen Sie stattdessen die von Ihrwohnort eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte. Informieren Sie sich gegebenenfalls bei ihrer Handl.

Bitte sorgen Sie damit, dass Ihr Altgerät bis zum Abtransport kindersicher aufbewahrt wird.

Die in den Kapiteln angegebenen Abbildungen finden Sie auf den Ausklappeiten am Ende dieser Gebrauchsanweisung.

Vor dem Gebrauch

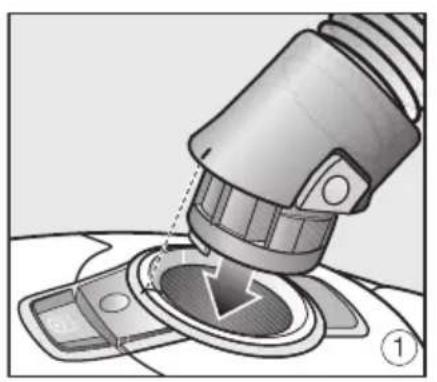

Saugschlauch anschließen (Abb. 1)

• Stecken Sie den Saugstutzen bis zum deutlichen Einrasten in die Saugöffnung des Staubsaugers. Führer Sie dazu die Einführliffen beider Teile aufeinander zu.

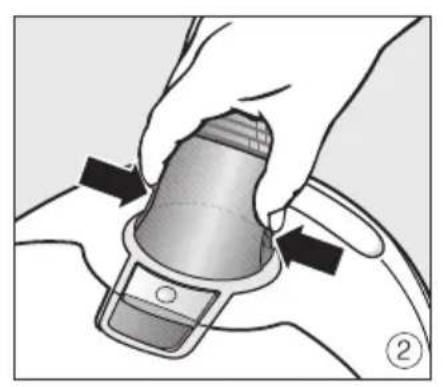

Saugschlauch abnehmen (Abb. 2)

• Drücken Sie die Entriegelungstasten seitlich am Saugstutzen undziehen Sieihn aus der Saugöffnung.

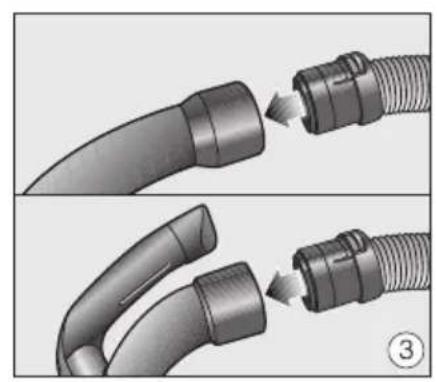

Saugschlauch und Handgriff zusammen (Abb. 3)

• Stecken Sie den Saugschlauch bis zum deutlichen Einrasten in den Handgriff.

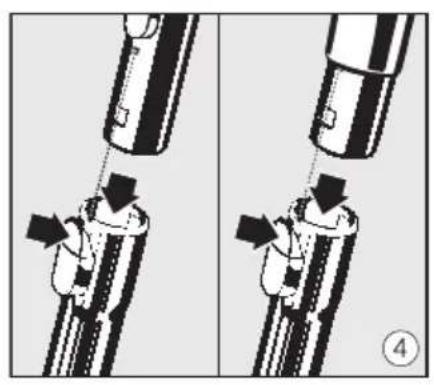

Handgriff und Saugrohr zusammenstecken (Abb. 4)

• Stecken Sie den Handgriff bis zum deutlichen Einrasten in das Saugrohr. Führren Sie dazu die Einfuhrhilfen bei der Teile aufeinander zu.
• Drücken Sie die Entriegelungstaste, wenn Sie die Teile voneinander trennen möchten undziehen Sie den Handgriff mit einer leichten Drehung aus dem Saugrohr.

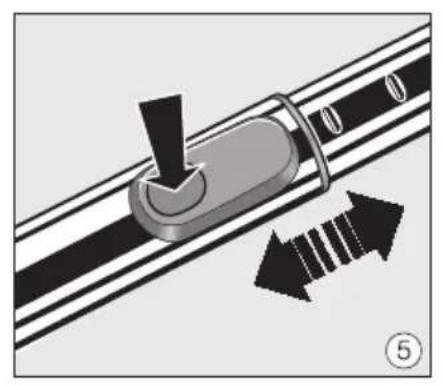

Teleskopsaugrohr einstellen (Abb. 5)

Das Telescopsaugrohr besteht aus zwei ineinander gesteckten Rohrteilen, die Sie auf die jeweils bequemste Länge auseinanderziehen konnen.

• Drücken Sie den Verstellknopf und stellen Sie das Teleskopsaugrohr auf die gewünschte Länge ein.

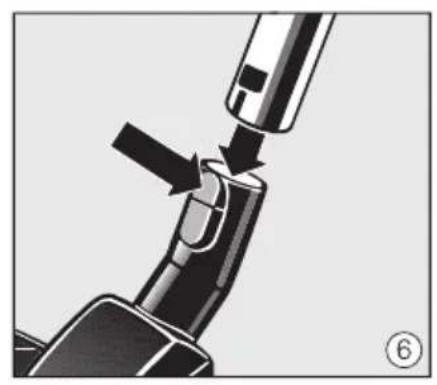

Bodendüse aufstecken (Abb. 6)

• Stecken Sie die Bodendüse nach links und rechts drehend auf das Teleskopsaugrohr, bis die Verriegelung deutlich einrastet.
• Drücken Sie die Entriegelungstaste, wenn Sie die Bodendüse vom Teleskopsaugrohr abnehmer möchten.

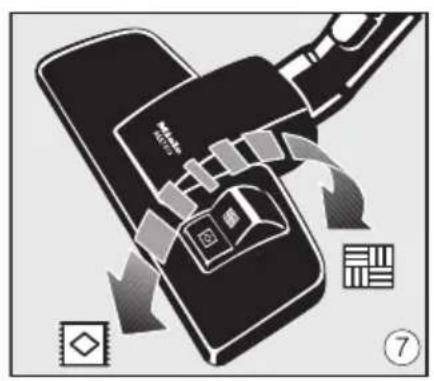

Bodendüse einstellen (Abb. 7 + 8)

Dieser Staubsauger ist für das tägliche Saugen von Teppichen, Teppichböden und unempfindlichen Hartböden geeignet.

Das Miele Bodenpflege Sortiment bietet für andere Bodenbeläge oder Spezialanwendungen passende Bodendüsen, -bürsten und -vorsätze (siehe Kapitel "Nachkaufbares Zubehör").

Beachten Sie in erster Linie die Reinigungs- und Pflegeanweisung Ihres Bodenbelag-Herstellers.

Saugen Sie Teppiche und Teppichboden mit versenkten Borsten:

Drucken Sie die Fußtaste
Saugen Sie unempfindliche ebene Hartboden und Boden mit Fugen oder Ritzen mit Herausgestelltten Borsten:
Drucken Sie die Fußtaste.

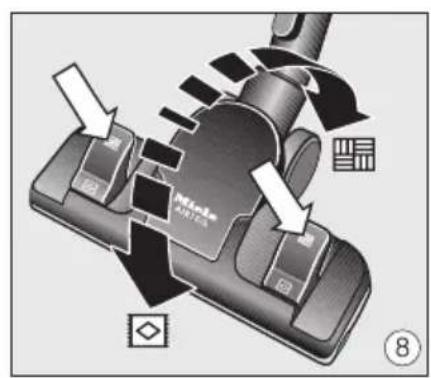

Bodendüse AirTeQ (Abb. 8)

Erscheint Ihnen die Schiebekraft der Bodendüse AirTeQ zu hoch, so reduzieren Sie die Saugleistung, bis sich die Bodendüse leicht schiben latent (siehe Kapitel "Gebrauch - Saugleistung wahlen").

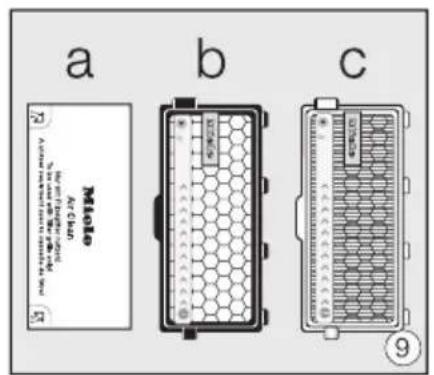

Aktivierung der Abluftfilter-Wechselanzeige

Je nach Modell ist serialnitätiger einer folgenden Abluftfilter eingesetzt (Abb. 9).

a AirClean
b Active AirClean 50 (schwarz)
c HEPA AirClean 50 (weiB)

Ist Ihr Staubsauger mit einem Abluftfilter b oder c ausgestattet, so ist die Abluftfilter-Wechselanzeige zu aktivieren.

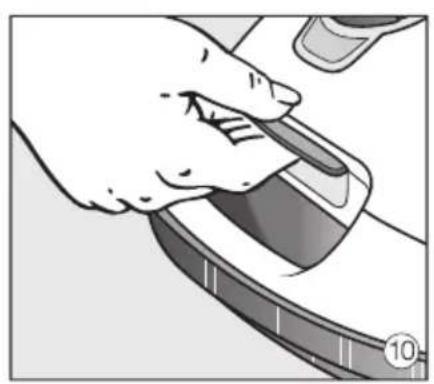

• Drücken Sie die Entriegelungstaste in der Grifmulde und klappen Sie den Staubraumdeckel bis zum Einrasten nach oben auf (Abb. 10).

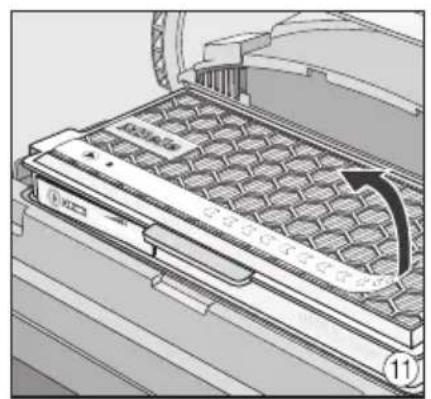

  Entfernen Sie den Hinweisstreifen (Abb. 11).

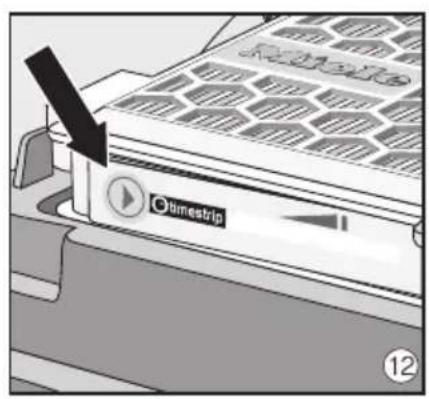

  Drucken Sie die Abluftfilter-Wechselanzeige (Abb. 12).

Nach ca. 10 - 15 Sekunden entscheid am linken Rand des Anzeigefeldes ein schmaler roter Farbstreifen (Abb. 13).
Schlieben Sie den Staubraumdeckel bis zum Einrasten der Verriegelung und achten Sie darauf, dass der Staubbeutel damit nicht eingeklemmt wird.

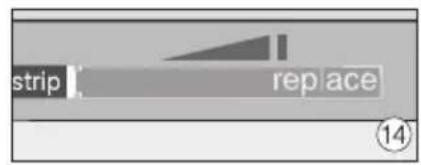

Funktion der Abluftfilter-Wechselanzeige

Die Abluftfilter-Wechselanzeige zeigt die Nutzungsdauer des Abluftfilters an. Nach ca. 50 Betriebsstunden, was in etwas der durchschnittlichen Nutzung eines Jahres entspricht, ist das Anzeigefeld rot ausgefüllt (Abb. 14).

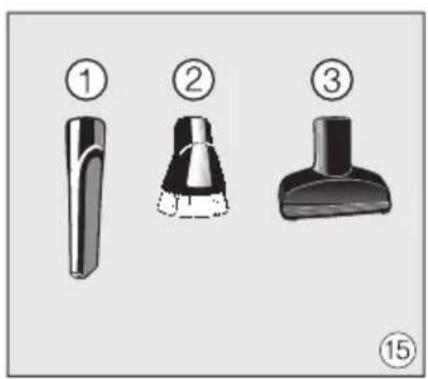

Verwendung des mitgelieferten Zubehörs (Abb. 15)

Folgendes Zubehör liegt bei:

① Fugendüse

Zum Aussaugen von Falten, Fugen und Ecken.

② Sauginsel mit Naturborsten

Zum Absaugen von Profileisten sowie verzierten, geschnitzten oder besonderss empfindlichen Gegenständen.

Der Pinselkopf ist drehbar und kann dadurch in die jeweils günstigste Stellung gedreht werden.

③ Polsterdüse

Zum Absaugen von Polstermöbeln, Matratzen, Kissen, Vorhängen usw.

Einzelne Modelle sind seriennäbig mit einem der folgenden Zubehörteile ausgestattet, die nicht abgebildet sind.

• Elektrobürste
  -Turbobürste
• Bodendüse Classic Allergotec

Diesen Staubsaugern liegt eine separate Gebrauchsanweisung des entspruchenden Zubehörteils bei.

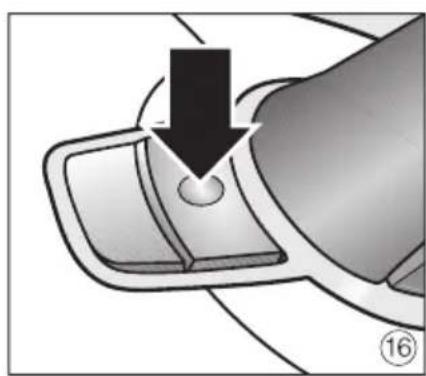

Zubehör entnahmen (Abb. 16)

• Drücken Sie die Entriegelungstaste. Das Zubehrfach öffnet sich.
  Entnehmen Sie das gewünschte Zubehör.
  SchlieBen Sie das Zubehörfach, indem Sie den Deckel zudrücken.

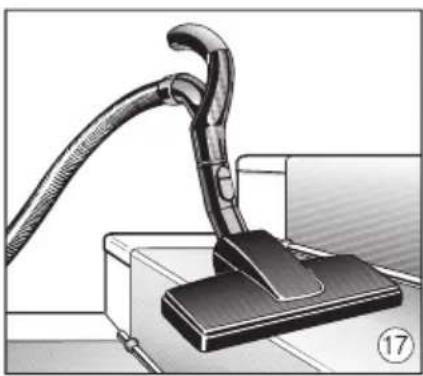

Bodendüse (Abb. 17)

Auch geeignet zum Absaugen von Treppenstufen.

Saugen Sie Treppen aus Sicherheitsgründen von unter nach oben ab.

Gebrauch

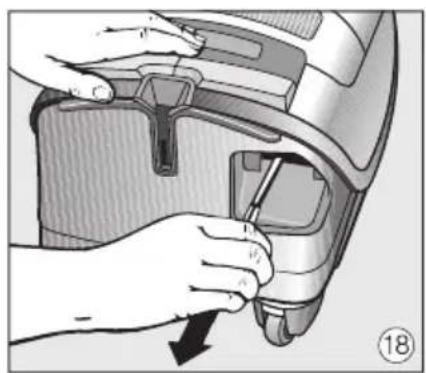

Anschlusskabel Herausziehen (Abb. 18)

Ziehen Sie das Anschlusskabel bis zur gewünschten Länge heraus (max. ca. 7,5 m).
- Stecken Sie den Netzstecker in die Steckdose.

Das Anschlusskabel müssen Sie bei einer Betriebszeit von länger als 30 Minuten komplett herausziehen. Gefahr der Überhitzung und Schädigung.

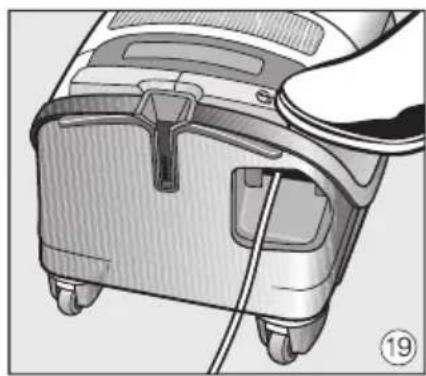

Aufrollen (Abb. 19)

• Ziehen Sie den Netzstecker aus der Steckdose.
• Treten Sie kurz die Fußtaste für die automatische Kabelaufwicklung - das Anschlusskabel rollt automatisch auf.

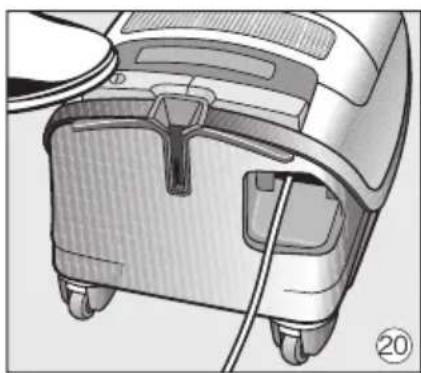

Ein- und Ausschalten (Abb. 20)

Treten Sie die Fußtaste Ein / Aus ①.

Saugleistung wahlen

Sie können die Saugleistung des Staubsaugers der jeweiligen Saugsituacion anpassen. Durch Reduzierung der Saugleistung verringern Sie die Schiebekraft an der Bodenduse deutlich.

Am Staubsauger sind den Leistungsstufen Symbole zugeordnet, die beispielhaft zeigen, wofür die jeweilige Leistungsstufe zu empfehlen ist.

Die gewählte Leistungsstufe leuchtet je- weils gelb.

• Gardinen, Textilien
• Polstermöbel, Kissen
• hochwertige Veloursteppiche, Brücken und Läufer

• energiesparendes tätigliches Saugen bei geringer Geräuschentwicklung

• Teppiche und Teppichböden aus Schlingenware

• Hartböden, stark verschmutzte Teppiche und Teppichböden

Wenn Sie die Bodendüse AirTeQ nutzen und Ihnen damit die Schiebekraft zu hoch erscheint, so reduzieren Sie die Saugleistung, bis sich diese Bodendüse leicht schiben{lsst.

Je nach Modell ist Ihr Staubsauger mit einem der folgenden Saugleistungswahler ausgestattet.

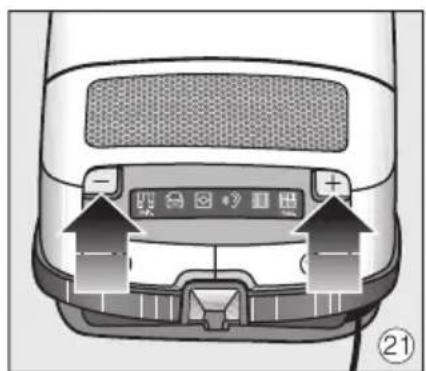

Fußtasten (Abb. 21)

Bei der Erstinbetriebnahme schaltet sich der Staubsauger in der hochsten Leistungsstufe ein.

Ab dem)nachsten Gebrauch schaltet sich der Staubsauger jeweils in der zuletzt gewählten Leistungsstufe ein.

■ Drücken Sie die Fußtaste +, wenn Sie eine höhere Saugleistung wünschen.
- Drücken Sie die Fußtaste -, wenn Sie eine niedrigere Saugleistung wünschen.

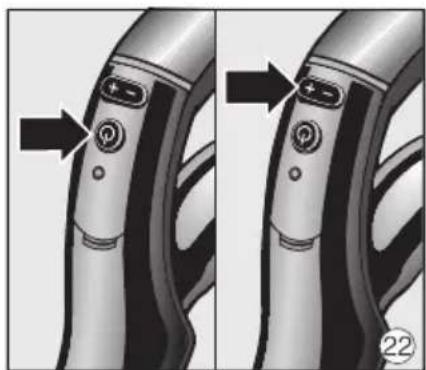

Funkhandgriff (Abb. 22)

Nach Einschalten des Staubsaugers mit der Fußtaste Ein / Aus ①, leuchtet die Anzeigelampe Stand-by ⑦ am Staubsauger gelb.
- Drücken Sie die Taste Stand-by ( ) am Funkhandgriff.

Die Anzeigelampe Stand-by am Staubsauger erlischt.

Bei der Erstinbetriebnahme schaltet sich der Staubsauger in der hochsten Leistungsstufe ein.

Ab dem{nachsten Gebrauch schaltet sich der Staubsauger jeweils in der zu- letzt gewählten Leistungsstufe ein.

• Drücken Sie die Taste +, wenn Sie eine höhere Saugleistung wünschen.
• Drücken Sie die Taste -, wenn Sie eine niedrigere Saugleistung wünschen.

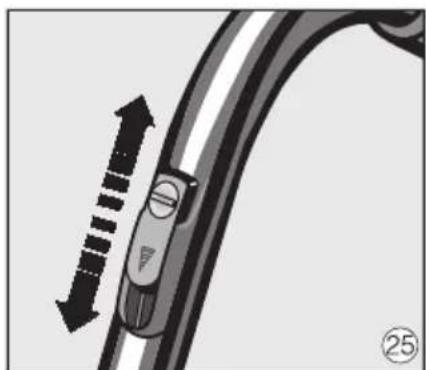

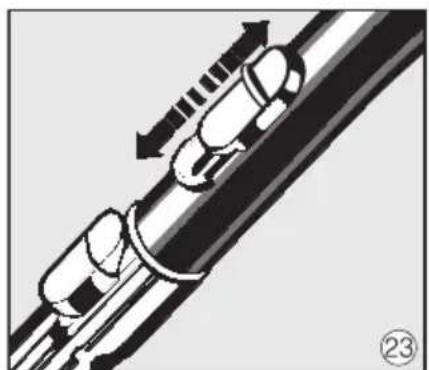

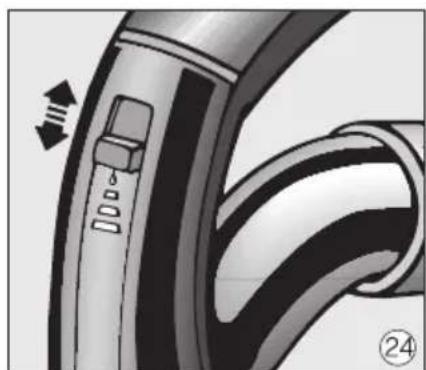

Nebenluftsteller öffnen (Abb. 23, 24 + 25)

(nichtvorhandenbeiModellenmit Funkhandgriff)

Sie können die Saugleistung kurzzeitig reduzieren, z. B. um ein Festsaugen an textilen Bodenbelägen zu verhindern.

• Öffnen Sie den Nebenluftsteller nur soweit, bis sich die Saugdüse leicht bewegen{lsst.

Dadurch verringert sich die Schiebekraft an der jeweils verwendeten Saugduse.

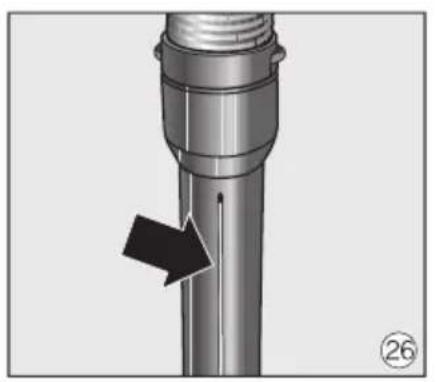

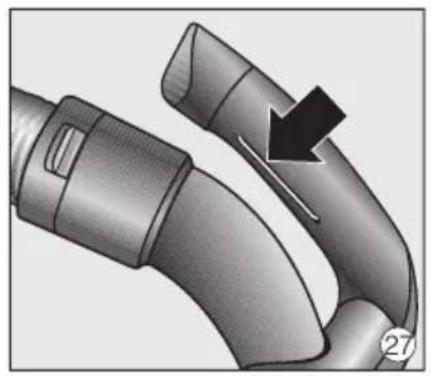

Beim Saugen (Abb. 26 + 27)

Ziehen Sie den Staubsauger beim Saugen wie einen Schlitten hinter sich her. Sie können den Staubsauger auch aufrecht stehend benutzen, z. B. beim Absaugen von Treppen oder Gardinen.

Beim Saugen - vor allem von Feinstaub, wie z. B. Bohrstaub, Sand, Gips, Mehl usw. - kommt es naturgemäß zu elektrostatischen Aufladungen, die sich in bestimmten Situationen entladen können. Um die unangenehme Wirkung der elektrostatischen Entladungen zu vermeiden, ist an der Unterseite des Handgriffes eine Metalleinlage ein gearbeitet. Achten Sie deshalb daraufuf, dass ihre Hand diese Metalleinlage beim Saugen dauerhaft berührt.

Betrieb unterbrechen (Abb. 22)

(bei Modellen mit Funkhandgriff)

In kurzen Saugpausen können Sie den Betrieb des Staubsaugers unterbrechen.

• Drucken Sie die Taste Stand-by Ⓞ am Funkhandgriff.

Lassen Sie den Staubsaugernicht dauerhaft im Stand-by-Modus, sondern nur für kurze Saugpaesen. Gefahr der Überhitzung und Schädigung.

Jeder Tastendruck am Funkhandgriff wird durch Leuchten der LED angezeigt.

Nach der Unterbrechung haben Sie fol-gende Möglichkeiten.

• Drücken Sie erneut die Taste Standby, so schaltet sich der Staubsauger in der zuletzt gewählten Leistungsstufe ein.

• Drücken Sie die Taste +, so schaltet sich der Staubsauger in der hochsten Leistungsstufe ein.

• Drücken Sie die Taste -, so schaltet sich der Staubsauger in der niedrigsten Leistungsstufe ein.

Abstellen, Transportieren und Aufbewahren

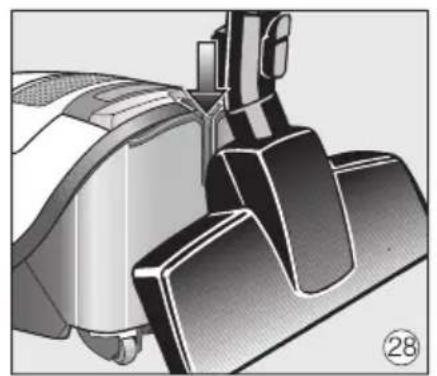

Park-System fur Saugpausen (Abb. 28)

In kurzen Saugpausen können Sie das Saugrohr mit dem Saugvorsatz bequem am Staubsauger abstellen.

• Stecken Sie den Saugvorsatz mit dem Parknocken in das Park-System.

Befindet sich der Staubsauger hier bei auf einer schrägen Fläche, z. B. auf einer Rampe, so schiben Sie die Rohrteile des Teleskopsaugrohres komplett ein.

Ein-/Ausschalter im Park-System

Einzelne Modelle sind mit einem Ein-/ Ausschalter im Park-System ausgestattet.

Der Betrieb des Staubsaugers wird automatisch unterbrochen, wenn Sie den Saugvorsatz mit dem Parknocken in das Park-System stecken.
Beim Herausnehmer des Saugvorsatzes schaltet sich der Staubsauger in der zuletzt gewählten Leistungsstufe wieder ein (nicht bei Modellen mit Funkhandgriff).

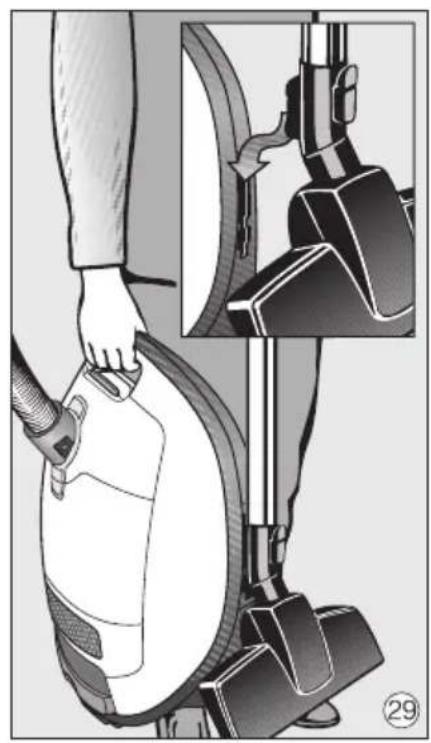

Park-System zur Aufbewährung (Abb. 29)

Schalten Sie den Staubsaugernach Gebrauch aus. Ziehen Sie denNetzstecker aus der Steckdose.

• Stellen Sie den Staubsauger aufrecht hin.

Esisthilfreich,die Rohrteile des Teleskopsaugrohres kompletteinzuschieben.

• Stecken Sie den Saugvorsatz mit dem Parknocken von oben in einen der beiden Saugrohralter.

So können Sie den Staubsauger be-quem,tragen oder zum Aufbewahren abstellen.

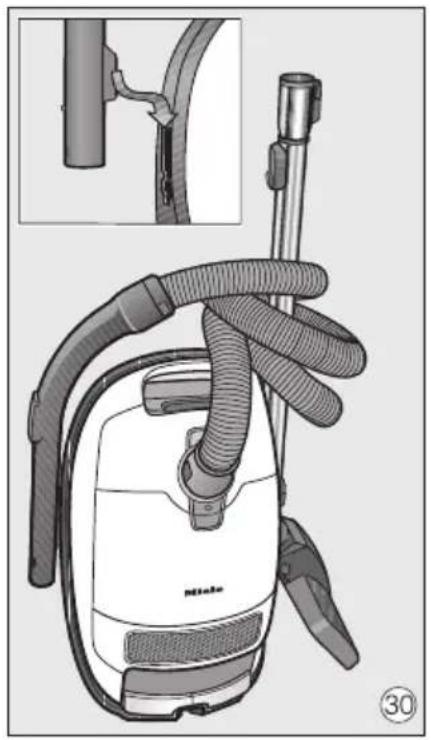

Ist Ihr Staubsauger mit einem Handgriff XXL ausgestattet, so haben Sie eine weitere Möglichkeit zur Platzsparen den Aufbewährung (Abb. 30).

Trennen Sie anschließend den Handgriff XXL von dem eingesteckten Teleskopsaugrohr.
■ Wickeln Sie den Saugschlauch um das Telescopsaugrohr und stecken Sie den Parknocken des Handgriffs XXL von oben in den zweiten Saugrohrhalter.

Wartung

Schalten Sie den Staubsauger vor jeder Wartung aus undziehen Sie den Netzstecker aus der Steckdose.

Das Miele Filtersystem besteht aus drei Komponenten.

• Staubbeutel
• Motorschutzfilter
• Abluftfilter

Um die einwandfreie Saugleistung des Staubsaugers zu gewährleisten, müssen Sie diese Filter von Zeit zu Zeit austauschen.

Verwenden Sie nur Staubbeutel, Filter und Zubehör mit dem "Original Miele"-Logo. Nur dann kann die Saugleistung des Staubsaugers optimal ausgenutzt und das bestmögliche Reinigungsergebnis erreicht werden.

Die Verwendung von Staubbeuteln aus Papier oder papierähnlichen Materialien sowie von Staubbeuteln mit einer Halteplatte aus Pappe kann ebenso zu schwerwiegenden Schäden am Staubsauger führen und einen Verlust der Garantie nach sichziehen wie der Einsatz von Staubbeuteln ohne "Original Miele"-Logo.

WobekommeichStaubbeutelundFilter?

Original Miele Staubbeutel und Filter erhalten Sie bei Ihr dem Fachhändler oder beim Miele Werkkundendienst sowie im Miele Onlineshop.

Welche Staubbeutel und Filter sind richtig?

Original Miele Staubbeutel mit blauer Halteplatte vom Typ G/N und Original Miele Filter erkennen Sie an dem "Original Miele"-Logo auf der Verpackung oder direkt auf dem Staubbeutel.

In jeder Packung Miele Staubbeutel liegt zusammen ein Abluftfilter AirClean und ein Motorschutzfilter.

Möchten Sie Original Miele Abluftfilter einzeln nachkaufen, so nennen Sie Ihrem Fachhändler oder dem Miele Werkkundendienst die Modellbezeichnung Ihres Staubsaugers, damit Sie die richtigen Teile bereitsommen. Sie können diese Teile aber auch bequem im Miele Onlineshop bestellen.

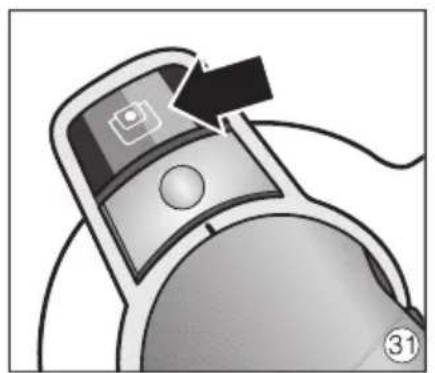

Wann tausche ich den Staubbeutel aus? (Abb. 31)

Wenn die Farbskala das Sichtfenster der Staubbeutel-Wechselanzeige rot ausfüllt, müssen Sie den Staubbeutel austauschen.

Staubbeutel sind Einwegartikel. Entsorgen Sie volle Staubbeutel. Verwenden Sie diese nicht mehrfach. Verstopfte Poren reduzieren die Saugleistung des Staubsaugers.

Zur Prüfung

• Stecken Sie die Bodendüse auf.
  Schalten Sie den Staubsauger ein und stellen Sie die maximale Saugleistung ein.
  Heben Sie die Bodendüse ein Stück vom Fußboden ab.

Funktion der Staubbeutel-Wechselanzeige

Die Funktion der Anzeige ist auf Mischstaub ausgelegt: Staub, Haare, Faden, Teppichfusseln, Sand usw.

Wenn Sie viel Feinstaub saugen, wie z. B. Bohrstaub, Sand, eventuell auch Gips oder Mehl, verstopfen die Poren des Staubbeutels sehr schnell. Die Anzeige wird dann bereits "voll" anzeigen, selbst wenn der Staubbeutel noch nicht voll ist. Er muss dann ausgetauscht werden.

Saugen Sie viele Haare, Teppich-, Wollfusseln usw., so kann die Anzeige erst reagieren, wenn der Staubbeutel bereits prall gefüllt ist.

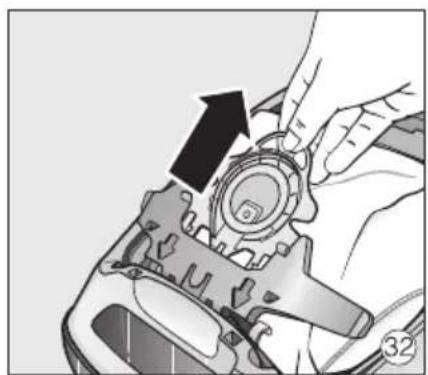

Wie tausche ich den Staubbeutel aus? (Abb. 32 + 33)

Heben Sie die Entriegelungstaste an und klappen Sie den Staubraumdeckel bis zum Einrasten nach oben auf (Abb. 10).

Dabei schlieBt sich der Hygienever-schluss des Staubbeutels automatisch, sodass kein Staub entweichen kann.

■ Ziehen Sie den Staubbeutel an der Grifflasche aus der Aufnahme.

• Stecken Sie den neuen Staubbeutel bis zum Anschlag in die blaue Aufnahme. Lassen Sieihn damit so zusammengefaltet, wie Sie他们在Verpackung enthalten.
  Entfalten Sie den Staubbeutel im Staubraum so welt wie möglich.
  SchlieBen Sie den Staubraumdeckel bis zum Einrasten der Verriegelung und achten Sie darauf, dass der Staubbeutel damit nicht eingeklemmt wird.

Eine Leerbetriebssperre verhindert das Schlieben des Staubraumdeckels, wenn kein Staubbeutel eingesteckt ist. Keine Gewalt anwenden!

Wann tausche ich den Motorschutzfilter aus?

Immer dann, wenn Sie eine neue Packung Miele Staubbeutel anbrechen. In jeder neuen Packung Miele Staubbeutel liegt zusammen ein Motorschutzfilter.

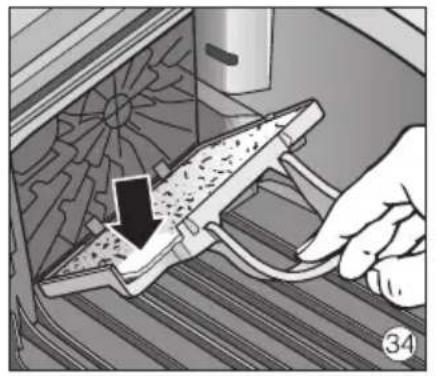

Wie tausche ich den Motorschutzfilter aus? (Abb. 34)

• Öffnen Sie den Staubraumdeckel.
  ■ Ziehen Sie den Staubbeutel an der Grifflasche aus der Aufnahme.
  ■ Klappen Sie den blauen Filterrahmen bis zum deutlichen Einrasten auf undnehmen Sie den verbrauchten Motorschutzfilter an der sauberen Hygienefläche Heraus.
• Setzen Sie einen neuen Motorschutzfilter ein.

SchlieBen Sie den Filterrahmen.
- Stecken Sie den Staubbeutel bis zum Anschlag in die blaue Aufnahme.
SchlieBen Sie den Staubraumdeckel bis zum Einrasten der Verriegelung und achten Sie darauf, dass der Staubbeutel besteht nicht eingeklemmt wird.

Wann tausche ich den Abluftfilter aus?

Je nach Modell ist serialnätig einer folgenden Abluftfilter eingesetzt (Abb. 9).

a AirClean

Tauschen Sie diesen Abluftfilter immer dann, wenn Sie eine neue Packung Miele Staubbeutel anbrechen. In jeder Packung Miele Staubbeutel liegt zusammen ein Abluftfilter AirClean.

b Active AirClean 50 (schwarz)
c HEPA AirClean 50 (weiβ)

Wenn das Anzeigefeld der Abluftfilter-Wechselanzeige am Abluftfilter rot ausgefüllt ist (Abb. 14).

Die Anzeige leuchtet nach ca. 50 Betriebsstunden, was in etwa der durchschnittlichen Nutzung eines Jahres entspricht. Sie können dann noch weitersaugen. Bedenken Sie jedoch, dass die Saug- und Filterleistung nachlasst.

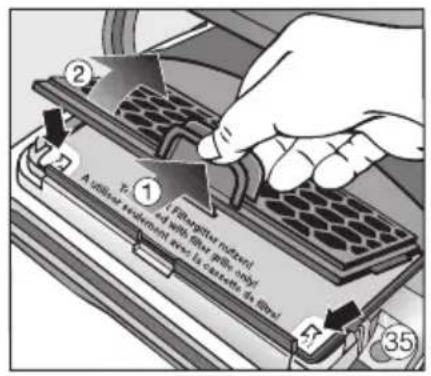

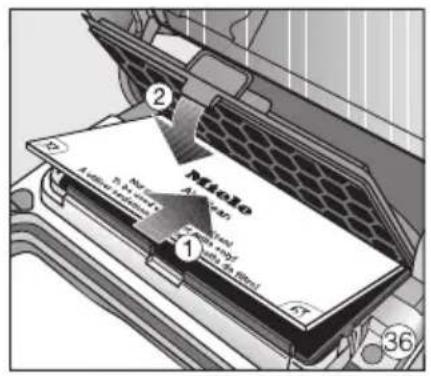

Wie tausche ich den Abluftfilter AirClean aus? (Abb. 35 + 36)

Achten Sie darauf, dass immer nure ein Abluftfilter eingesetzt ist.

• Öffnen Sie den Staubraumdeckel.

• Drücken Sie die Entriegelung des Filtergitters zusammen und öffnen Sie das Filtergitter bis zum Einrasten.

• Nehmen Sie den verbrauchten Abluftfilter AirClean an einer der beiden sauberen Hygieneflächen Heraus.
• Legen Sie den neuen Abluftfilter AirClean ein.

Möchten Sie aber einen Abluftfilter Active AirClean 50 oder HEPA AirClean 50 einsetzen, so beachten Sie dazu unbedingt das Kapitel "Abluftfilter umrüsten".

SchlieBen Sie das Filtergitter.
SchlieBen Sie den Staubraumdeckel.

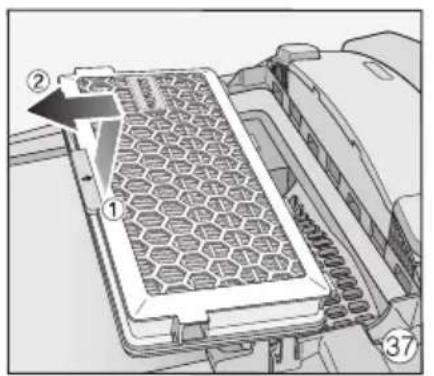

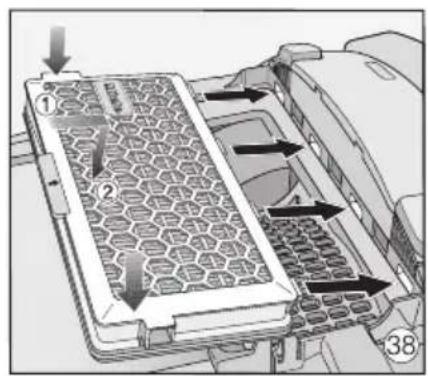

Wie tausche ich die Abluftfilter Active AirClean 50 und HEPA AirClean 50 aus? (Abb. 37 + 38

Achten Sie darauf, dass immer nure ein Abluftfilter eingesetzt ist.

• Öffnen Sie den Staubraumdeckel.
  Heben Sie den Abluftfilter an und entnehmen Sieihn.
• Setzen Sie den neuen Abluftfilter passgenau ein und drücken Sie ihn nach unter.
  Drucken Sie die Abluftfilter-Wechselanzeige (Abb. 12).
  Nach ca. 10 - 15 Sekunden erscheint am linken Rand des Anzeigefeldes ein schmaler roter Farbstreifen (Abb. 13).

Möchten Sie aber einen Abluftfilter AirClean einsenetzen, so beachten Sie dazu unbedingt das Kapitel "Abluft-filter umrüsten".

Schlieben Sie den Staubraumdeckel.

Abluftfilter umrusten

Je nach Modell ist serialnätig einer folgenden Abluftfilter eingesetzt (Abb. 9).

a AirClean
b Active AirClean 50 (schwarz)
c HEPA AirClean 50 (weiB)

Beim Umrüsten beachten

1. Wenn Sie anstelle des Abluftfilters a einen Abluftfilter b oder c setzen, so,müssen Sie zusammen das Filtergitter herausnehmen und dafür den entsprechenden neuen Abluftfilter setzen (Abb. 38).

Außer dem,Müssen Sie die Abluftfilter-Wechselanzeige aktivieren (Abb.12).

1. Wenn Sie anstelle des Abluftilters b oder c einen Abluftfilter a setzen, so müssen Sie diesen unbedingt in ein Filtergitter * einlagen (Abb. 36).

2. Filtergitter - siehe Kapitel "Nachkaufbares Zubehör"

Achten Sie darauf, dass immer nur ein Abluftfilter eingesetzt ist.

Serviceanzeige mit Resettaste (Abb. 39)

Einzelne Modelle sind mit einer Serviceanzeige ausgestattet.

Die Anzeige leuchtet nach ca. 50 Betriebsstunden, was in etwa der durchschnittlichenutzung eines Jahres entspricht. Zu dieser Zeitpunkt soll der Verschmutzungszustand des Motorschutzfilters und des Abluftilters überprüft werden.

Die Anzeige,müssen Sie nach jedem Austausch dieser Teile zurücksetzen. Dazu muss der Staubsauger eingeschaltet sein.

Drucken Sie die Resettaste.

Die Serviceanzeige erlischt und befindensich wieder in der Ausgangsposition.

Das Zurücksetzen der Anzeige erfolgt nur, wenn Sie die Resettaste nach dem Leuchten der Anzeige drücken, nicht aber, wenn die Resettaste zwischen durch gedruckt wird.

Wann tausche ich die Batterie am Funkhandgriff aus?

Ca. alle 18 Monate. Halten Sie dazu eine 3 V Batterie (Knopfelle CR 2032) bereit.

Ist die Batteriekapazität erschöpft oder keine Batterie eingelegt, so können Sie den Staubsauger weiter betreiben.

Schalten Sie dazu den Staubsauger über die Fußtaste Ein / Aus ① ein. Die Anzeigelampe Stand-by ⑦ am Staubsauger leuchtet gelb.
- Drücken Sie die Taste Restart am Staubsauger (Abb. 40).

Der Staubsauger kann so weiter betrieben werden, jedoch ausschließlich bei maximaler Saugleistung.

Wie tausche ich die Batterie am Funkhandgriff aus? (Abb. 41)

Drehen Sie die Befestigungsschraube der Abdeckung hers aus und entnahme Sie die Abdeckung
■ Ersetzen Sie die Batterie durch eine neue. Achten Sie auf die Polarität.
- Setzen Sie die Abdeckung wieder ein undziehen Sie die Befestigungsschraube fest..
Entsorgen Sie die alte Batterie über das öffentliche Sammelsystem.

Wann tausche ich die Fadenheber aus?

Die Fadenheber am Saugmund der Bodendüse sind austauschbar.
Erneumann Sie die Fadenheber, wenn der Flor verschlissen ist.

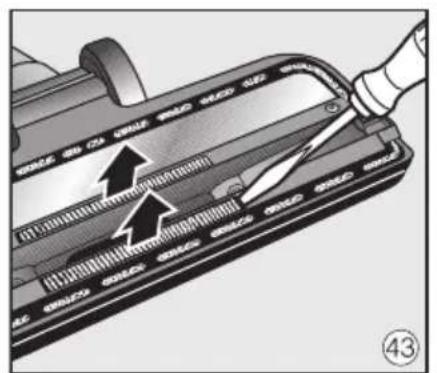

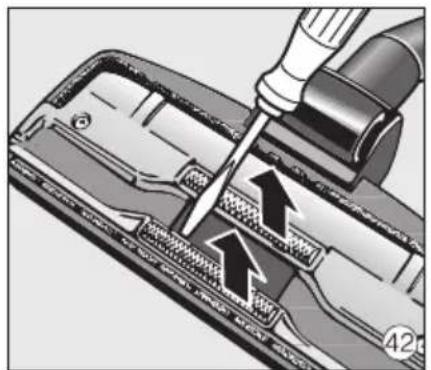

Wie tausche ich die Fadenheber aus? (Abb. 42 + 43)

Heben Sie die Fadenheber, z. B. mit einem Schlitz-Schraubendreher, aus den Einsteckschlitzen.
- Ersetzen Sie die Fadenheber durch neue.

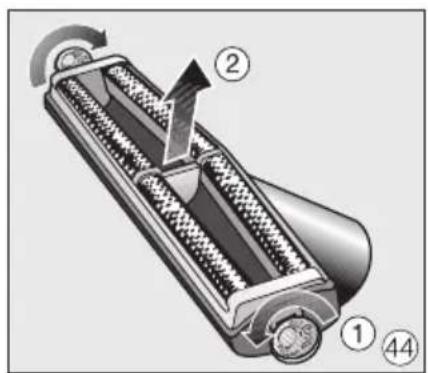

Polsterdüse SPD 10 (je nach Modell serialmäßig) (Abb. 44)

Entriegeln Sie die Fadenhebereinheit an beiden Seiten der Polsterduse mit einer Münze.
- Ersetzen Sie die Fadenhebereinheit durch eine neue und verriegeln Sie diese.

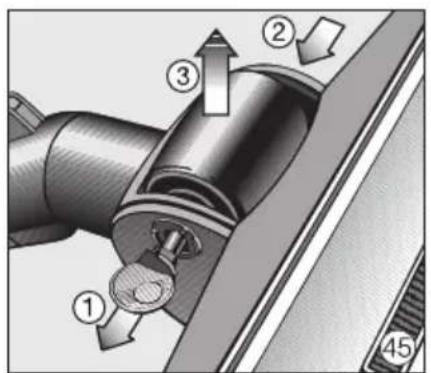

Laufrolle der Bodendüse SBD 285 AlITeQ reinigen (Abb. 45)

① Entriegeln Sie die Rollenachse (Bajonettverschluss) mit einer Münze.
② Drucken Sie die Rollenachse hereus und entnehmer Sie diese.
③ Entnahmen Sie die Laufrolle.

Entfernen Sie anschließend Faden und Haare, setzen Sie die Laurolle wieder ein und verriegeln Sie die Rol- lenachse.

Ersatzteile besteht Sie bei ihrem Miele Fachhändler oder über den Miele Werkkundendienst.

Pflege

Schalten Sie den Staubsauger vor jeder Reinigung aus undziehen Sie den Netzstecker aus der Steckdose.

Staubsauger und Zubehörteile

Den Staubsauger und alle Zubehörteile aus Kunststoff konnen Sie mit einem handelsüblichen Kunststofffreiniger pflegen.

Verwenden Sie keine Scheuermittel, keine Glas- oder Allzweckreiniger und keine olhaltigen Pflegemittel!

Staubraum

Den Staubraum konnen Sie bei Bedarf mit einem zweiten Staubsauger, falls vorhanden, aussaugen oder einfach mit einem trockenen Staubtuch oder Staubpinsel reinigen.

Tauchen Sie den Staubsaugerniemals in Wasser! Feuchtigkeit imStaubsauger birgt die Gefahr eines elektrischen Schlages.

Störungen

Der Staubsauger schaltet selbstätig ab.

Bei einzelnen Modellen leuchtet zusammen die Anzeigelampe Thermoschutz .

Ein Temperaturbegrenzer schaltet den Staubsauger aus, wenn er zu warm wird. Bei einzelnen Modellen wird das von einer Anzeigelampe Thermoschutz angezeigt.

Die Störung kann auftreten, wenn z. B. sperriges Sauggut die Saugwege verstopt foder der Staubbeutel voll bzw. durch Feinstaub luftundurchlüssig ist. Die Ursache kann auch ein stark verschmutzter Motorschutzfilter oder Abluftfilter sein. Schalten Sie den Staubsauger dann aus (Fußtaste Ein / Aus ① drücken) undziehen Sie den Netzstecker aus der Steckdose.

Nach Beseitigung der Ursache und einer Wartezeit von ca. 20 - 30 Minuten hat sich der Staubsauger soweit abgekühlt, dass Sieihn wieder einschalten und benutzen können.

Kundendienst

Sollten Sie den Kundendienst benöti-gen, so wenden Sie sichitte an

• Ihren Miele Fachhändler oder
• den Miele Werkkundendienst unter der Telefonnummer

Deutschland 0800 - 22 44 622 (kostenfrei)

Österreich 050 800 300
(Österreichweit zum Ortstarif)

Luxemburg (00352) 4 97 11-20/22
Schweiz 0 800 800 222

Garantiebedingungen

Die Garantiezeit des Staubsaugers beträgt 2 Jahre.

Nahere Angaben zu den Garantiebedingungen in Ihr dem Land erhalten Sie unter der oben stehenden Telefonnummer. Garantiebedingungen in Schriftform können Sie dORT ebenfalls anfordern.

Nachkaufbares Zubehör

Einzelne Modelle sind bereits seriennäBig mit einem oder mehreren der folgenden Zubehörteile ausgestattet.

Beachten Sie in erster Linie die Reinigungs- und Pflegeanweisung Ihres Bodenbelag-Herstellers.

Sie können diese und weitere weitere Produkte im Internet bestellen.

Sie erhalten sie aber auch bei ihrem Miele Fachhändler oder über den Miele Werkkundendienst.

Elektrobürsten

Anzuschlieben nur an Modelle, die mit einer Steckdose für Elektrobürste ausgestattet sind, erkennbar durch das Steckersymbol auf der Abdeckkappe.

Elektrobürste Electro Comfort (SEB 216-3)

Zur intensiven Reinigung robuster textile Bodenbeläge. Sie beseitigt fest eingetretene Verschmutzungen und verhinder die Bildung von Laufstraße.

Zur täglichen hygienischen Reinigung aller Bodenbeläge. Beim Saugen wird der Reinigungsfortschnitt über ein Farbdisplay (Ampelanzeige) sightbar.

Turbobürste Turbo Comfort (STB 205-3)

Zur Aufnahme von Fasern und Haaren von kurzflorigen textilen Bodenbelägen.

Bodenbüürste Hardfloor (SBB 235-3)

Zum Absaugen strapazierfahiger ebener Hartboden.

Bodenbürste Parquet (SBB Parquet-3)

Mit Naturborsten, zum Absaugen kratzempfindlicher ebener Hartböden.

Bodenbüürste Hardfloor Twister mit Drehgelenk (SBB 300-3)

Zum Absaugen ebener Hartbodenflächen und kleiner Nischen.

Bodenbürste Parquet Twister XL mit Drehgelenk (SBB 400-3)

Zum Absaugen großer ebener Hartbodenflächen und kleiner Nischen.

Sonstiges Zubehör

Zubehörkoffer MicroSet (SMC 20)

Zubehör für die Reinigung kleiner Gegenstände und schwer zugänglicher Stellen, wie z. B. Stereoanlagen, Tastaturen, Modellbau.

Zubehörkoffer CarCare (SCC 10)

Zubehör für die Innenreinigung von Kraftfahrzeugen.

Zubehörkoffer Cat&Dog (SCD 10)

Zubehör für die Reinigung von Haushalten mit Haustieren.

Zubehörkoffer HomeCare (SHC 10)

Zubehör für die Reinigung von Wohnräumen.

Handturbobürste Turbo Mini Compact (STB 20)

Zum Saugbürsten von Polstermöbeln, Matratzen oder Autositzen.

Universalbürste (SUB 20)

Zum Absaugen von Buchern, Regalboden und ähnlichem.

Lamellen-/Heizkörperbürste (SHB 30)

Zum Entstauben von Heizkörpersrippen, schmalen Regalen oder Fugen.

Matratzendüse (SMD 10)

Zum bequemen Absaugen von Matratzen und Polstermöbeln und deren Fugen.

Fugendüse, 300 mm (SFD 10)

Extralange Fugendüse zum Aussaugen von Falten, Fugen und Ecken.

Fugendüse, 560 mm (SFD 20)

FlexibleFugendusezumAussaugenschwerzuganglicherStellen.

Polsterduse, 190 mm (SPD 10)

Extrabreite Polsterduse zum Absaugen von Polstermobeln, Matratzen und Kissen.

Flexible Schlauchveränderung (SFS 10)

Zur Veränderung des Saugschlauches um ca. 1,5 m.

Hygieneverschluss mit Aktivkohle

Vermindert den Austritt von Staub und Gerüchen bei abgenommenem Saugschlauch.

Comfort-Handgriff mit Beleuchtung (SGC 20)

Zum Ausleuchten des Arbeitsbereiches.

Filter

Abluftfilter Active AirClean 50 (SF-AA 50)

Nimmt Gerüche auf, die durch den Schmutz im Staubbeutel entstehen.

Abluftfilter HEPA AirClean 50 (SF-HA 50)

Abluftfilter für reinste Ausblasluft. Besonderss für Allergiker geeignet.

Filtergitter

Wird besteht, wenn Sie anstelle eines Abluftfilters Active AirClean 50 oder HEPA AirClean 50 einen Abluftfilter AirClean einsetzen möchten.

Technische verilgheit

Elektrische borstels

Carl-Miele-Straße 29, 33332 Gutesloh, Germany

Malaysia

Miele Sdn Bhd

Suite 12-2, Level 12

Menara Sapura Kencana Petroleum

Solaris Dutamas No. 1, Jalan Dutamas 1

50480 Kuala Lumpur, Malaysia

Phone: [phone]

Fax: [phone]

New Zealand

E-Mail: [e-mail]

Internet: www.miele.ae

Deutschland:

Miele & Cie. KG

Carl-Miele-StraBe 29

33332 Gutersloh

Telefon: [phone] (kostenfrei)

Mo-Fr 8-20 Uhr, Sa+So 9-18 Uhr

Telefax: 05241 89-2090

E-Mail: [e-mail]

Internet: www.miele.de

Österreich:

Miele Gesellschaft m.b.H.

Mielestr. 1

5071 Wals bei Salzburg

Telefon: [phone] (Festnetz zum Ortstarif;

Mobilfunkgebühren abweichend)

Mo-Fr 8-17 Uhr

Telefax: 050 800 81219

E-Mail: [e-mail]

Internet: www.miele.at

Belgie/Belgique:

Miele Belgié N.V.

Miele Belgique S.A.

Hof te Bollebeeklaan 9

1730 Mollem

Tel. [phone]

Fax [phone]

Internet: www.miele.be

France:

Siège social

9 av. Albert Einstein - Z.l. du Coudray

93151 - Le Blanc-Mesnil CEDEX

R.C.S. Bobigny B 708 203 088

Internet: www.miele.lu

Nederland:

Internet: www.miele.nl

Schweiz:

Miele AG

Limmatstrasse 4, 8957 Spreitenbach

Telefon [phone], Fax [phone]

Miele SA

Sous-Riette 23, 1023 Crissier

Telefon [phone], Fax [phone]

Internet: www.miele.ch

www.miele-shop.com
