BEDIENUNGSANLEITUNG F55522VI0 AEG

centre de recyclage local ou contactez le

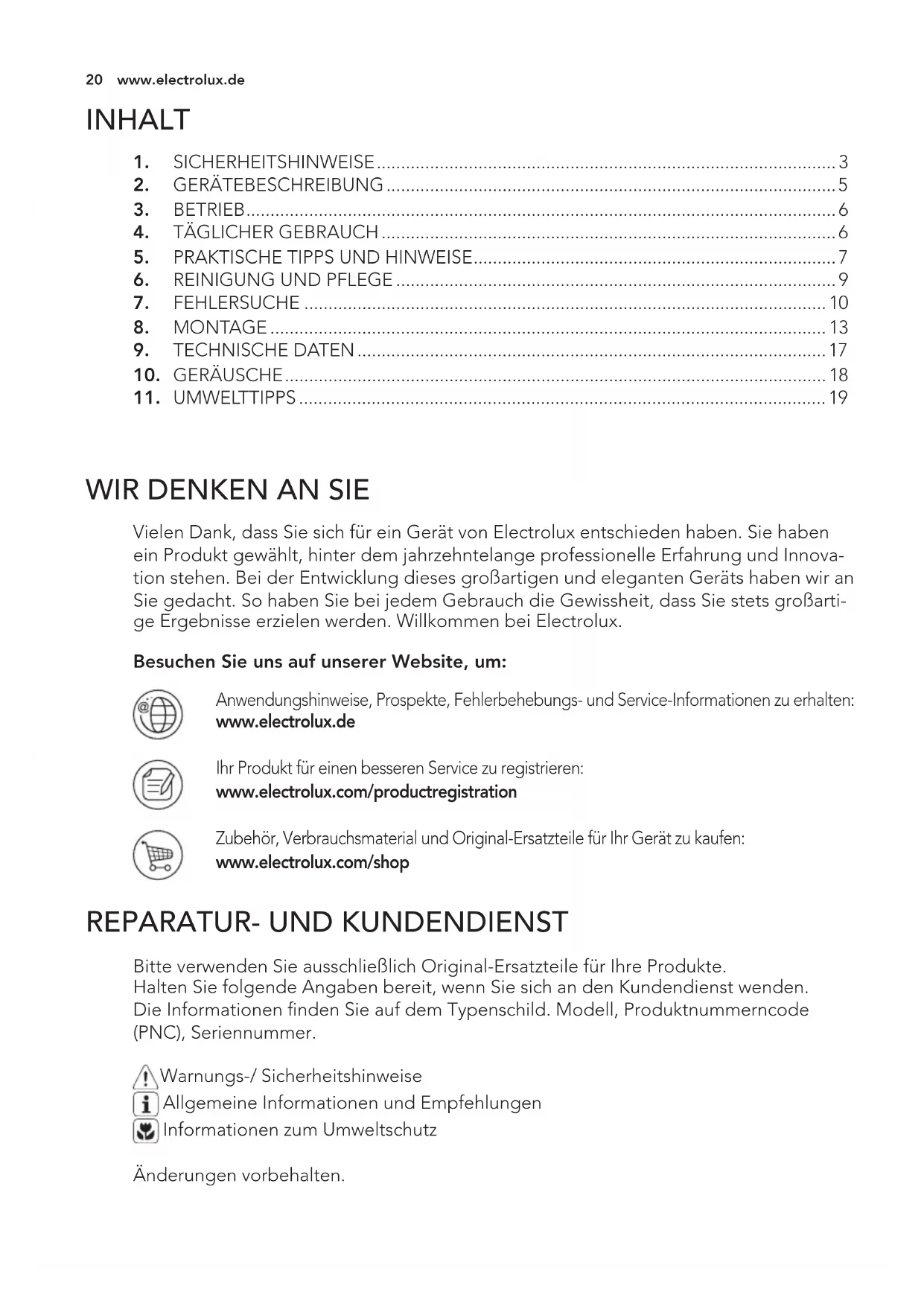

service municipal.WIR DENKEN AN SIE Vielen Dank, dass Sie sich für ein Gerät von Electrolux entschieden haben. Sie haben

ein Produkt gewählt, hinter dem jahrzehntelange professionelle Erfahrung und Innova-

tion stehen. Bei der Entwicklung dieses großartigen und eleganten Geräts haben wir an

Sie gedacht. So haben Sie bei jedem Gebrauch die Gewissheit, dass Sie stets großarti-

ge Ergebnisse erzielen werden. Willkommen bei Electrolux.

Besuchen Sie uns auf unserer Website, um:

Anwendungshinweise, Prospekte, Fehlerbehebungs- und Service-Informationen zu erhalten:

Ihr Produkt für einen besseren Service zu registrieren:

www.electrolux.com/productregistration

Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu kaufen:

www.electrolux.com/shop

REPARATUR- UND KUNDENDIENST Bitte verwenden Sie ausschließlich Original-Ersatzteile für Ihre Produkte.

Halten Sie folgende Angaben bereit, wenn Sie sich an den Kundendienst wenden.

Die Informationen nden Sie auf dem Typenschild. Modell, Produktnummerncode

(PNC), Seriennummer.

Warnungs-/ Sicherheitshinweise

Allgemeine Informationen und Empfehlungen

Informationen zum Umweltschutz

Änderungen vorbehalten.

20 www.electrolux.de

1. SICHERHEITSHINWEISE 3

2. GERÄTEBESCHREIBUNG 5

4. TÄGLICHER GEBRAUCH 6

5. PRAKTISCHE TIPPS UND HINWEISE 7

6. REINIGUNG UND PFLEGE 9

9. TECHNISCHE DATEN 17

11. UMWELTTIPPS 1921 DEUTSCH Lesen Sie zu Ihrer Sicherheit und für eine

optimale Nutzung des Geräts vor der

Installation und dem ersten Gebrauch

die vorliegende Gebrauchsanweisung

einschließlich der Ratschläge und Warnungen

aufmerksam durch. Es ist wichtig, dass zur

Vermeidung von Fehlern und Unfällen alle

Personen, die das Gerät benutzen, mit der

Bedienung und den Sicherheitsvorschriften

vertraut sind Heben Sie die

Gebrauchsanleitung gut auf und übergeben

Sie sie bei einem Weiterverkauf des Geräts

dem neuen Besitzer, so dass jeder während

der gesamten Lebensdauer des Geräts über

Gebrauch und Sicherheit informiert ist.

Halten Sie sich zu Ihrer Sicherheit und

zum Schutz Ihres Eigentums strikt an die

Vorsichtsmaßnahmen der vorliegenden

Gebrauchsanleitung, da der Hersteller bei

Missachtung derselben von jeder Haftung

1.1 Sicherheit von Kindern und

hilfsbedürftigen Personen

• Personen (einschließlich Kinder), die

aufgrund ihrer eingeschränkten physischen,

sensorischen oder geistigen Fähigkeiten

oder ihrer Unerfahrenheit oder Unkenntnis

nicht in der Lage sind, das Gerät sicher zu

benutzen, dürfen dieses Gerät nicht ohne

Aufsicht oder Anweisung durch eine für ihre

Sicherheit verantwortliche Person benutzen.

Kinder müssen beaufsichtigt werden, damit

sie nicht mit dem Gerät spielen können.

• Halten Sie das Verpackungsmaterial

unbedingt von Kindern fern. Andernfalls

besteht Erstickungsgefahr.

• Ziehen Sie vor der Entsorgung des Gerätes

den Netzstecker, schneiden Sie das

Netzkabel (so nah wie möglich am Gerät)

ab und entfernen Sie die Tür, so dass

spielende Kinder vor elektrischem Schlag

geschützt sind und sich nicht in dem Gerät

einschließen können.

• Wenn dieses Gerät mit magnetischer

Türdichtung ein älteres Modell mit

Schnappverschluss (Türlasche) an der Tür

oder auf dem Deckel ersetzt, machen Sie

den Schnappverschluss vor dem Entsorgen

des Altgerätes unbrauchbar. So verhindern

Sie, dass das Gerät zu einer Todesfalle für

1. SICHERHEITSHINWEISE

1.2 Allgemeine Sicherheitshinweise

Achten Sie darauf, dass die Belüf-

tungsöffnungen im Gehäuse um das

Gerät oder in der Einbaunische nicht

• Das Gerät ist für die Aufbewahrung von

Lebensmitteln und/oder Getränken in

einem normalen Haushalt bestimmt, wie

in der vorliegenden Gebrauchsanweisung

• Benutzen Sie keine mechanischen oder

sonstigen Hilfsmittel, um den Abtauprozess

• Verwenden Sie keine anderen Elektrogeräte

(wie Speiseeisbereiter) in Kühlgeräten,

wenn solche Geräte nicht ausdrücklich vom

Hersteller für diesen Zweck zugelassen sind.

• Beschädigen Sie nicht den Kältekreislauf.

• Das Kältemittel Isobutan (R600a) im

Kältekreislauf des Gerätes ist ein natürliches

und sehr umweltfreundliches Gas, das

jedoch leicht entammbar ist

Achten Sie beim Transport und bei der

Montage des Gerätes darauf, nicht die

Komponenten des Kältekreislaufs zu

Bei einer eventuellen Beschädigung des

– Offene Flammen und Zündfunken

– Den Raum, in dem das Gerät installiert

• Änderungen der Spezikationen und

am Gerät sind gefährlich Ein defektes

Netzkabel kann Kurzschlüsse und

einen Brand verursachen und/oder zu

Stromschlägen führen.

Elektrische Bauteile (Netzkabel,

Stecker, Kompressor) dürfen zur

Vermeidung von Gefahren nur vom

Kundendienst oder einer Fachkraft

ausgewechselt werden.

1. Das Netzkabel darf nicht verlängert werden.

2. Vergewissern Sie sich, dass der Netzstecker

nicht von der Geräterückseite gequetscht

oder beschädigt wird Ein gequetschter

oder beschädigter Netzstecker überhitzt

und kann einen Brand verursachen22 www.electrolux.de

3. Vergewissern Sie sich, dass der Netzstecker

des Gerätes frei zugänglich ist.

4. Ziehen Sie nicht am Netzkabel

5. Stecken Sie den Netzstecker nie in eine

lockere Steckdose. Es besteht Brand- und

6. Betreiben Sie das Gerät nicht ohne

Lampenabdeckung (falls vorhanden) für die

• Dieses Gerät ist schwer. Vorsicht beim

• Entnehmen oder berühren Sie nie mit

nassen/feuchten Händen Tiefkühlgut,

da dies zu Hautverletzungen oder

Kälteverbrennungen führen kann

• Das Gerät nicht direkter

Sonneneinstrahlung aussetzen

• Die Leuchtmittel (falls vorhanden) in diesem

Gerät sind Speziallampen, die nur für

Haushaltsgeräte geeignet sind! Sie eignen

sich nicht zur Raumbeleuchtung.

1.3 Täglicher Gebrauch

• Stellen Sie keine heißen Töpfe auf die

Kunststoffteile des Geräts.

• Lagern Sie keine entzündlichen Gase

oder Flüssigkeiten in dem Gerät, da diese

Explosionsgefahr verursachen.

• Legen Sie Lebensmittel nicht direkt vor den

Luftauslass an der Rückwand (gilt nur für

• Ein aufgetautes Produkt darf nicht wieder

• Bewahren Sie abgepackte

Tiefkühlkost immer entsprechend den

Herstellerangaben auf.

• Die Lagerempfehlungen des

Geräteherstellers sollten strikt eingehalten

werden. Halten Sie sich an die betreffenden

• Keine kohlensäurehaltigen Getränke

oder Sprudel in das Gefrierfach stellen,

da der Druckanstieg in den Behältern

zur Explosion führen und das Gerät

• Eis am Stiel kann Kälteverbrennungen

verursachen, wenn es direkt nach der

Entnahme aus dem Gefrierschrank

1.4 Reinigung und Pege

• Schalten Sie das Gerät vor

Wartungsarbeiten immer ab, und ziehen Sie

den Netzstecker aus der Steckdose.

• Reinigen Sie das Gerät nicht mit

• Verwenden Sie keine scharfen Gegenstände

zum Entfernen von Reif und Eis im Gerät.

Benutzen Sie einen Kunststoffschaber.

• Kontrollieren Sie in regelmäßigen

Abständen den Tauwasserabuss im

Kühlschrank. Reinigen Sie bei Bedarf den

Ablauf. Bei verstopftem Wasserabuss

sammelt sich das Wasser am Boden des

Halten Sie sich für den elektrischen

Anschluss strikt an die Anweisungen

der betreffenden Abschnitte.

• Kontrollieren Sie nach dem Auspacken

das Gerät auf eventuelle

Nehmen Sie das Gerät nicht in Betrieb,

wenn es beschädigt ist. Melden Sie die

Schäden umgehend dem Händler, bei dem

Sie es erworben haben. Bewahren Sie in

diesem Fall die Verpackung auf.

• Lassen Sie das Gerät mindestens vier

Stunden stehen, bevor Sie es elektrisch

anschließen, damit das Öl in den

Kompressor zurückießen kann.

• Lassen Sie einen ausreichenden Freiraum

zur Luftzirkulation um das Gerät;

anderenfalls besteht Überhitzungsgefahr.

Halten Sie sich für die Belüftung an die

• Das Gerät sollte zur Vermeidung von

Verbrennungen durch Berührung

von heißen Bauteilen (Kompressor,

Kondensator) möglichst mit der Rückseite

gegen eine Wand aufgestellt werden.

• Das Gerät darf nicht in der Nähe von

Heizkörpern oder Kochern installiert

• Vergewissern Sie sich, dass der Netzstecker

des Gerätes nach der Montage frei

• Wenn ein Wasseranschluss vorgesehen

ist, verbinden Sie das Gerät nur mit dem

Trinkwasseranschluss.23 DEUTSCH

• Sollte die Wartung des Geräts elektrische

Arbeiten verlangen, so dürfen diese nur

von einem qualizierten Elektriker oder

einem Elektro-Fachmann durchgeführt

• Wenden Sie sich für Reparaturen

und Wartung nur an Fachkräfte der

autorisierten Kundendienststellen und

verlangen Sie stets Original-Ersatzteile.

Das Gerät enthält im Kältekreis

oder im Isoliermaterial keine

ozonschädigenden Gase. Das Gerät

darf nicht mit dem normalen Hausmüll

entsorgt werden. Der Isolierschaum

enthält entammbare Gase: Das

Gerät muss gemäß den geltenden

Vorschriften entsorgt werden, die Sie

bei Ihrer Gemeinde-/Stadtverwaltung

erhalten. Nicht das Kälteaggregat

beschädigen, insbesondere nicht in

der Nähe des Wärmetauschers. Die

Werkstoffe des Gerätes, die mit dem

gekennzeichnet sind, sind

1 Temperaturregler und LED-Leuchte

3 Gemüsefachabdeckung

5 Obere Schublade des Gefriergeräts

6 Untere Schublade des Gefriergeräts

Hinweis: Aufgrund der fortwährenden Verbesserung unserer Produkte kann Ihr

Kühlschrank geringfügig von der Beschreibung in dieser Gebrauchsanweisung

abweichen. Der Funktionsumfang und die Verwendungsweise bleiben jedoch gleich.

2. GERÄTEBESCHREIBUNG24 www.electrolux.de

Stecken Sie den Stecker in die

Netzsteckdose. Drehen Sie den

Temperaturregler im Uhrzeigersinn auf eine

mittlere Einstellung.

3.2 Ausschalten des Geräts

Drehen Sie den Temperaturregler zum

Ausschalten des Gerätes in die Position „0“.

3.3 Temperaturregelung

Die Temperatur wird automatisch geregelt.

Bedienen Sie das Gerät wie folgt:

• Drehen Sie den Temperaturregler auf eine

niedrigere Einstellung, um die minimal

mögliche Kühlung zu erreichen.

• Drehen Sie den Temperaturregler auf

eine höhere Einstellung, um die maximal

mögliche Kühlung zu erreichen.

Eine mittlere Einstellung ist im All-

gemeinen am besten geeignet.

Allerdings muss für eine exakte

Einstellung berücksichtigt werden, dass

die Temperatur im Inneren des Geräts von

verschiedenen Faktoren abhängt:

• Häugkeit des Öffnens der Tür

• Menge der eingelagerten Lebensmittel

• Standort des Geräts

Ist die Umgebungstemperatur hoch

oder das Gerät voll beladen, dieses

aber auf die niedrigste Temperatur ein-

gestellt, so kann es bei andauerndem

Betrieb des Geräts an der Rückwand zu

Frostbildung kommen. In diesem Fall

muss eine höhere Temperatur gewählt

werden, die ein automatisches Abtau-

en ermöglicht und damit auch einen

niedrigeren Energieverbrauch.

4. TÄGLICHER GEBRAUCH

bewegliche Ablagen/Gitter

• Im Lieferumfang des Gerätes sind

verschiedene Ablagen aus Glas oder

Kunststoff bzw. Gitter enthalten – die

verschiedenen Modelle werden mit

verschiedenen Kombinationen in

unterschiedlicher Qualität ausgeliefert.

• Die Wände des Kühlschranks sind mit einer

Reihe von Führungsschienen ausgestattet,

die verschiedene Möglichkeiten für das

Einsetzen der Ablagen bieten.

4.2 Positionierung der Türeinsätze

• Die Türeinsätze können in unterschiedlicher

Höhe positioniert werden. Damit

ermöglichen sie das Lagern verschieden

großer Lebensmittelpackungen.

• Führen Sie hierzu die folgenden Schritte

aus: Ziehen Sie den Einsatz langsam in

Pfeilrichtung, bis er sich herausheben lässt.

Setzen Sie ihn dann in der gewünschten

4.3 Obst-/Gemüseschublade

• Die Schublade eignet sich zur Aufbewahrung

von Obst und Gemüse.

4.4 Gefrierschublade

• Die Schublade eignet sich zur Aufbewahrung

von gefrorenen Lebensmitteln.

4.5 Eiswürfelbereitung

• Dieses Gerät ist mit einer oder mehreren

Schalen für die Zubereitung von Eiswürfeln

ausgestattet.25 DEUTSCH

4.6 Einfrieren frischer Lebensmittel 2)

• Der Gefrierraum eignet sich zum Einfrieren von

frischen Lebensmitteln und zum Lagern von

gefrorenen und tiefgefrorenen Lebensmitteln für

einen längeren Zeitraum.

• Die maximale Menge an Lebensmitteln, die in

24 Stunden eingefroren werden kann, ist auf

dem Typenschild angegeben; eine Plakette

bendet sich im Innern des Gerätes.

• Der Gefriervorgang dauert 24 Stunden:

Legen Sie während dieses Zeitraums keine

weiteren einzufrierenden Lebensmittel in den

4.7 Aufbewahrung gefrorener

• Beim ersten Einschalten oder nach einem

langen Zeitraum ohne Benutzung. Bevor Sie

Lebensmittel in das Fach einlegen, lassen Sie

das Gerät vorher mindestens 2 Stunden lang mit

hohen Einstellungen laufen.

Kam es zum Beispiel durch einen Stromausfall,

der länger dauerte als der in der Tabelle mit den

technischen Daten angegebene Wert (siehe

„Lagerzeit bei Störung“) zu einem ungewollten

Abtauen, dann müssen die aufgetauten

Lebensmittel sehr rasch verbraucht oder sofort

gekocht und nach dem Abkühlen erneut

• Tiefgefrorene oder gefrorene Lebensmittel

können vor der Verwendung je nach der zur

Verfügung stehenden Zeit im Gefrierraum oder

bei Raumtemperatur aufgetaut werden.

• Kleinere Gefriergutteile können sogar direkt aus

dem Gefriergerät entnommen und anschließend

sofort gekocht werden. In diesem Fall dauert der

Garvorgang allerdings etwas länger.

Im Hinblick auf einen optimalen Einsatz des

Kühlraum- und des Gefrierraumvolumens können

Sie je nach Bedarf eine oder mehrere Ablagen oder

Schubladen aus dem Gerät entnehmen.

1) Wenn das Gerät über das entsprechende

Zubehör und den entsprechenden

Funktionsumfang verfügt.

2) Wenn das Gerät über einen Gefrierraum

5. PRAKTISCHE TIPPS UND HINWEISE

5.1 Normale Betriebsgeräusche

• Unter Umständen ist ein leichtes Gurgeln

und Blubbern zu hören, wenn das

Kältemittel durch die Leitungen gepumpt

wird. Das ist richtig.

• Bei eingeschaltetem Kompressor wird das

Kältemittel umgewälzt, und Sie hören ein

Surren und ein pulsierendes Geräusch vom

Kompressor. Das ist richtig.

• Die thermische Ausdehnung kann ein

plötzliches Knacken verursachen. Das

ist eine natürliche und nicht gefährliche

physikalische Erscheinung. Das ist richtig.

• Beim Ein- oder Ausschalten des

Kompressors ist ein leises „Klicken“ des

Temperaturreglers zu hören. Das ist richtig.

5.2 Energiespartipps

• Öffnen Sie die Tür nicht zu häug, und

lassen Sie diese nicht länger offen als

unbedingt notwendig.

• Wenn die Umgebungstemperatur hoch

ist und der Temperaturregler auf eine

niedrige Temperatur eingestellt und

das Gerät voll beladen ist, kann es zu

andauerndem Betrieb des Kompressors

und damit zu Reif- oder Eisbildung am

Verdampfer kommen. Stellen Sie in diesem

Fall den Temperaturregler auf eine höhere

Einstellung ein, die ein automatisches

Abtauen und damit auch einen niedrigeren

Energieverbrauch ermöglicht.26 www.electrolux.de

5.3 Hinweise für die Kühlung

frischer Lebensmittel

So erzielen Sie die besten Ergebnisse:

• Legen Sie keine warmen Lebensmittel

oder dampfende Flüssigkeiten in den

• Decken Sie die Lebensmittel ab oder

verpacken Sie diese entsprechend,

besonders wenn sie stark riechen.

• legen Sie die Lebensmittel so hinein, dass

um sie Luft frei zirkulieren kann

5.4 Hinweise für die Kühlung

Fleisch (alle Sorten): Verpacken Sie Fleisch

in einem Frischhaltebeutel, und legen

Sie diesen auf die Glasablage über der

Bitte lagern Sie Fleisch aus

Sicherheitsgründen nur einen oder maximal

zwei Tage auf diese Weise.

Vorgekochte Lebensmittel, kalte Gerichte

usw.: Diese sollten abgedeckt auf eine der

Ablagen gelegt werden.

Obst und Gemüse: Gründlich reinigen und in

die dafür vorgesehene(n) Schublade(n) legen.

Butter und Käse: Diese sollten stets in

speziellen luftdichten Behältern verpackt

sein oder in Aluminiumfolie bzw. in

lebensmittelechte Tüten eingepackt

werden, um so wenig Luft wie möglich in der

Verpackung zu haben. Milchaschen: Bitte

bewahren Sie Milchaschen stets mit Deckel

im Flaschenregal in der Tür auf.

Bananen, Kartoffeln, Zwiebeln und Knoblauch

sollten im Kühlschrank nicht unverpackt

5.5 Hinweise zum Einfrieren

Im Folgenden nden Sie einige wertvolle

Tipps für einen optimalen Gefriervorgang:

• Die maximale Menge an Lebensmitteln,

die in 24 Stunden eingefroren werden

kann, ist auf dem Typenschild angegeben.

• Der Gefriervorgang dauert 24 Stunden.

Legen Sie während dieses Zeitraums keine

weiteren einzufrierenden Lebensmittel in

• Frieren Sie ausschließlich frische und

gründlich gewaschene Lebensmittel von

sehr guter Qualität ein.

• Teilen Sie die Lebensmittel in kleinere

Portionen ein, damit diese schnell und

vollständig gefrieren und Sie später nur

die Menge auftauen müssen, die Sie

• Verpacken Sie die einzufrierenden

Lebensmittelportionen stets luftdicht

in Alufolie oder in lebensmittelechte

Gefrierbeutel und achten Sie darauf, dass

die Verpackung so wenig Luft wie möglich

• Achten Sie beim Hineinlegen von frischen,

noch ungefrorenen Lebensmitteln darauf,

dass sie nicht in Kontakt mit Gefriergut

kommen, da dieses sonst antauen könnte.

• Magere Zutaten lassen sich besser und

länger als fetthaltige lagern; durch Salz

wird die Lagerungsdauer von Zutaten

• Werden Eiswürfel direkt nach der

Entnahme aus dem Gefrierfach verwendet,

können sie Frostbrand auf der Haut

• Es empehlt sich, das Einfrierdatum auf

jeder einzelnen Packung zu notieren,

um einen genauen Überblick über die

5.6 Hinweise zur Lagerung

gefrorener Lebensmittel

So erzielen Sie die besten Ergebnisse mit

• Prüfen Sie sorgfältig, ob die im Handel

erworbenen gefrorenen Lebensmittel

sachgerecht gelagert wurden.

• Achten Sie unbedingt darauf, die

eingekauften gefrorenen Lebensmittel

in der kürzest möglichen Zeit in Ihr

Gefriergerät zu bringen.

• Öffnen Sie die Tür nicht zu häug, und

lassen Sie diese nicht länger offen als

unbedingt notwendig.

• Aufgetaute Lebensmittel verderben

sehr schnell und eignen sich nicht für ein

erneutes Einfrieren.

• Das Haltbarkeitsdatum auf der

Tiefkühlkostverpackung sollte nicht

überschritten werden.27 DEUTSCH

6. REINIGUNG UND PFLEGE

6.1 Reinigung des Innenraums

Bevor Sie das Gerät in Betrieb nehmen,

beseitigen Sie den typischen „Neugeruch“

am besten durch Reinigen der Innenteile mit

lauwarmem Wasser und einer neutralen Seife.

Sorgfältig nachtrocknen.

Verwenden Sie keine Reinigungsmittel

oder Scheuerpulver, da hierdurch die

Oberäche beschädigt wird.

Ziehen Sie vor jeder

Wartungsmaßnahme immer den

Netzstecker aus der Steckdose.

Dieses Gerät enthält

Kohlenwasserstoffe in seinem

Kältekreislauf. Aus diesem Grund

dürfen die Wartung und das Nachfüllen

ausschließlich durch autorisiertes

Fachpersonal erfolgen.

6.2 Regelmäßige Reinigung

Das gesamte Gerät muss regelmäßig gereinigt

• Reinigen Sie die Innenseiten und die Zubehörteile

mit lauwarmem Wasser und etwas Neutralseife.

• Prüfen und säubern Sie die Türdichtungen in

regelmäßigen Abständen, um zu gewährleisten,

dass diese sauber und frei von Fremdkörpern sind.

• Spülen und trocknen Sie sie sorgfältig ab.

Ziehen Sie nicht an Leitungen und/

oder Kabeln im Innern des Geräts

und achten Sie darauf, diese nicht zu

verschieben oder zu beschädigen.

Benutzen Sie zur Reinigung des

Innenraums keinesfalls Putzmittel,

Scheuerpulver, stark parfümierte

Reinigungsmittel oder Wachspolituren,

da diese die Oberäche des

Innenraums beschädigen und einen

starken Eigengeruch hinterlassen.

Reinigen Sie den Kondensator (schwarzes

Gitter) und den Kompressor auf der

Geräterückseite mit einer Bürste. Dadurch

verbessert sich die Leistung des Geräts und es

verbraucht weniger Strom

Bitte achten Sie darauf, das Kühlsystem

nicht zu beschädigen.

Viele Haushaltsreiniger für Küchen enthalten

Chemikalien, die den im Gerät verwendeten

Kunststoff angreifen können. Aus diesem

Grund ist es empfehlenswert, das Gerät außen

nur mit warmem Wasser und etwas üssigem

Tellerspülmittel zu reinigen

Schließen Sie das Gerät nach der Reinigung

wieder an die Netzversorgung an

6.3 Abtauen des Kühlschranks

Bei normalem Betrieb wird Reif bei

jedem Anhalten des Kompressors

automatisch vom Verdampfer des

Kühlschranks entfernt. Das Tauwasser

läuft durch eine Abussöffnung in einen

speziellen Behälter an der Rückseite

des Geräts über dem Motorkompressor,

wo es verdampft. Reinigen Sie deshalb

regelmäßig die Abussöffnung in

der Mitte der Auffangrinne an der

Rückwand des Kühlraums, damit das

Tauwasser nicht überläuft und auf die

gelagerten Lebensmittel tropft.

Benutzen Sie dazu bitte das

mitgelieferte Reinigungswerkzeug,

das sich bereits in der Ablauföffnung

bendet.28 www.electrolux.de

6.4 Abtauen des Gefriergeräts

Das Abtauen im Gefrierraum erfolgt

manuell. Nehmen Sie vor dem Abtauen die

Lebensmittel heraus.

Nehmen Sie den Eisbehälter und die

Schubladen heraus, oder legen Sie sie

vorübergehend in den Kühlschrank.

Stellen Sie den Temperaturregler auf die

Position „0“ (bei der der Kompressor aufhört

zu arbeiten), und lassen Sie die Tür geöffnet,

bis Eis und Reif gründlich abgetaut sind

und sich auf dem Boden des Gefrierraums

Wenn Sie den Abtauvorgang beschleunigen

möchten, können Sie eine Schüssel

mit warmem Wasser (ca. 50 °C) in den

Gefrierraum stellen und das Eis mit einem

Abtauspachtel abschaben. Achten Sie darauf,

dass Sie danach den Temperaturregler wieder

auf die ursprüngliche Position stellen.

Es ist nicht ratsam, den Gefrierraum beim

Abtauen direkt mit heißem Wasser oder

einem Fön zu erwärmen, da sich der

Innenraum dann verformen kann. Es ist

ebenfalls nicht ratsam, Eis und Reif mit

scharfen Gegenständen oder Holzstangen

abzuschaben oder damit festgefrorene

Lebensmittel aus den Behältern zu entfernen,

um den Innenraum oder die Oberäche des

Verdampfers nicht zu beschädigen.

7. FEHLERSUCHE VORSICHT!

Ziehen Sie vor der Fehlersuche immer

den Netzstecker aus der Steckdose.

Eine Fehlersuche, die von der in der

vorliegenden Gebrauchsanweisung

beschriebenen Fehlersuche abweicht,

darf nur von einem qualizierten

Elektriker oder einer Fachkraft

durchgeführt werden.

Während das Gerät in Betrieb ist,

entstehen bestimmte Geräusche

(Kompressor und Kühlkreislauf).

Problem Mögliche Ursache Abhilfe

Das Gerät ist zu laut. Unebenheiten im Boden

wurden nicht ausgeglichen.

Kontrollieren Sie, ob eventuelle

Unebenheiten der Standäche

korrekt ausgeglichen wurden,

so dass alle vier Füße fest auf

Der Temperaturregler kann

falsch eingestellt sein.

Stellen Sie eine höhere

Die Tür ist nicht richtig

Siehe hierzu "Schließen der

Die Tür wurde zu häug

Lassen Sie die Tür nicht länger

als unbedingt erforderlich offen

Die Temperatur der zu

kühlenden Lebensmittel ist zu

Lassen Sie Lebensmittel auf

Raumtemperatur abkühlen,

bevor Sie sie in das Gerät

Die Raumtemperatur ist

Wasser ießt an der Rückwand

des Kühlschranks hinunter.

Beim automatischen Abtauen

ießt das abgetaute Wasser

Kühlschranks hinunter.

Das ist richtig.29 DEUTSCH Problem Mögliche Ursache Abhilfe

Der Wasserabusskanal ist

Reinigen Sie den Ablauf.

Die eingelagerten Lebensmittel

verhindern, dass das Wasser

zum Kollektor ießt.

Stellen Sie sicher, dass

die Lebensmittel nicht die

Wasser ießt auf den Boden. Der Tauwasserablauf läuft nicht

in die Verdampferschale über

Tauwasserablauf an der

Es erfolgt eine zu starke Reif-

Das Gefriergut ist nicht korrekt

Verpacken Sie die Lebensmittel

Die Tür ist nicht richtig

Siehe hierzu "Schließen der

Der Temperaturregler kann

falsch eingestellt sein.

Stellen Sie eine höhere

Die Temperatur im Gerät ist zu

Der Temperaturregler kann

falsch eingestellt sein.

Stellen Sie eine höhere

Die Temperatur im Gerät ist

Der Temperaturregler kann

falsch eingestellt sein.

Stellen Sie eine niedrigere

Die Tür ist nicht richtig

Siehe hierzu "Schließen der

Die Temperatur der zu

kühlenden Lebensmittel ist zu

Lassen Sie die Lebensmittel

auf Raumtemperatur abkühlen,

bevor Sie sie in das Gerät

Lebensmittel auf einmal

Lebensmittel auf einmal ein.

Die Temperatur im Kühlschrank

Die Kaltluft kann nicht im Gerät

Stellen Sie sicher, dass die

Kaltluft im Gerät zirkulieren

Die Temperatur im Gefrierraum

Die einzufrierenden Packungen

liegen zu dicht aneinander.

Stellen Sie sicher, dass die

Kaltluft im Gerät zirkuliert und

die Lebensmittel dies nicht

Das Gerät funktioniert nicht. Das Gerät ist abgeschaltet. Schalten Sie das Gerät ein.

Der Netzstecker steckt nicht

richtig in der Steckdose.

Stecken Sie den Netzstecker

richtig in die Steckdose.

Das Gerät bekommt keinen

Strom. Es liegt keine Spannung

an der Netzsteckdose an.

Testen Sie, ob ein anderes

Gerät an dieser Steckdose

funktioniert. Kontaktieren

Sie gegebenenfalls einen

qualizierten Elektriker.

Die Lampe funktioniert nicht. Die Lampe bendet sich im

Schließen und öffnen Sie die

Die Lampe ist defekt. Siehe hierzu „Austauschen der

Wenden Sie sich an den Kundendienst, falls Ihr Gerät nach dem Durchführen der oben

genannten Schritte noch immer nicht ordnungsgemäß funktioniert.30 www.electrolux.de

7.1 Austauschen der Lampe

Dieses Gerät ist mit einer langlebigen

LED-Innenbeleuchtung ausgestattet.

Die Regeleinheit darf nur von einer

qualizierten Fachkraft ausgetauscht

werden. Wenden Sie sich hierzu an den

7.2 Schließen der Tür

1. Reinigen Sie die Türdichtungen

2. Stellen Sie die Tür nach Bedarf ein

Siehe hierzu „Montage“.

3. Ersetzen Sie die defekten

Türdichtungen, falls erforderlich

Wenden Sie sich hierzu an den

Kundendienst.31 DEUTSCH

Lesen Sie bitte die „Sicherheits-

hinweise“ vor der Montage des

Gerätes sorgfältig durch, um Ge-

fahren für sich selbst zu vermeiden

und einen korrekten Betrieb des

Gerätes zu gewährleisten.

Installieren Sie dieses Gerät an einem

Ort, an dem die Umgebungstemperatur

mit der Klimaklasse übereinstimmt,

die auf dem Typenschild des Geräts

Wichtig! Um den Kühlschrank herum muss

eine gute Luftzirkulation gewährleistet

sein, damit die Wärme einfach abgeleitet

werden kann, die Kühlung efzient

und der Stromverbrauch gering ist. Zu

diesem Zweck, sollte um den Kühlschrank

herum genügend freier Raum verfügbar

sein. Daher ist es ratsam, die folgenden

Abstände einzuhalten: 75 mm hinter dem

Kühlschrank bis zur Wand, mindestens

100 mm an beiden Seiten, mehr als

100 mm nach oben und einen freien

Bereich davor, damit die Türen 160°

geöffnet werden können.

SN +10 °C bis +32 °C N +16 °C bis +32 °C ST +16 °C bis 38°C D +16 °C bis 43°C WARNUNG!

Es muss möglich sein, das Gerät

von der Hauptstromversorgung zu

trennen; daher sollte der Netz-

stecker nach der Montage leicht

8.3 Elektrischer Anschluss

Kontrollieren Sie vor der ersten Benutzung

des Gerätes, ob die Netzspannung und

-frequenz Ihres Hausanschlusses mit

den auf dem Typenschild angegebenen

Anschlusswerten übereinstimmen.

Das Gerät muss geerdet sein. Der

Netzstecker ist zu diesem Zweck mit

einem Kontakt ausgestattet. Falls die

Steckdose Ihres Hausanschlusses nicht

geerdet sein sollte, lassen Sie das Gerät

gemäß den geltenden Vorschriften von

einem qualizierten Elektriker erden.

Der Hersteller übernimmt keinerlei

Haftung bei Missachtung der

vorstehenden Sicherheitshinweise.

Das Gerät entspricht den EU Richtlinien.32 www.electrolux.de

Bei der Aufstellung des Gerätes ist dieses

waagerecht auszurichten. Dies lässt sich mit

zwei Schraubfüßen am vorderen Sockel des

8.5 Wechsel des Türanschlags

Die Seite an der sich die Tür öffnet, kann von

der rechten Seite (wie geliefert) auf die linke

Seite geändert werden. Sie benötigen dafür

1. Steckschlüssel, 8 mm

2. Kreuzschlitzschraubendreher

3. Spachtel oder Schlitzschraubendreher

Bevor Sie damit beginnen, legen Sie den

Kühlschrank auf seine Rückseite, um an den

Sockel zu gelangen. Legen Sie ihn dabei auf

weiches Schaumstoffverpackungsmaterial

oder ähnliches Material, damit die Kühlrohre

auf der Rückseite des Kühlschranks nicht

4. Stellen Sie den Kühlschrank auf, öffnen

Sie die obere Tür, entfernen Sie die

Türeinsätze, und schließen Sie ihn (um zu

verhindern, dass die Einsätze beschädigt

5. Lösen Sie die Schraube mit einem

Kreuzschlitzschraubendreher.

Stemmen Sie dann mit einem Spachtel

oder Schlitzschraubendreher die

Schraubenlochabdeckung heraus, die

sich in der linken oberen Ecke des

Kühlschranks bendet. Lösen Sie dann die

obere Scharnierabdeckung, die sich an

der rechten oberen Ecke des Kühlschranks

6. Lösen Sie mit einem 8-mm-Steckschlüssel

oder einem Schraubenschlüssel die

speziellen Flansch-Blechschrauben, mit

denen der rechte obere Scharnierteil

befestigt ist (bitte halten Sie dabei die

obere Tür mit der Hand fest).33 DEUTSCH

7. Entfernen Sie die obere Scharnierachse,

versetzen Sie sie auf die andere Seite,

ziehen Sie sie fest an, und legen Sie das

Scharnier dann an einem sicheren Ort ab.

8. Heben Sie die obere Tür an, und legen Sie

sie mit der Außenseite nach oben so auf

einer geeigneten Oberäche ab, dass sie

keine Kratzer bekommt.

HINWEIS: Achten Sie beim Entfernen der

Tür auf die Unterlegscheibe(n) zwischen dem

mittleren Scharnier und dem unteren Teil der

Tür des Gefriergeräts, da diese an der Tür

haften könnten. Verlieren Sie sie nicht.

9. Lösen Sie die beiden speziellen Flansch-

Blechschrauben, mit denen des mittlere

Scharnier xiert ist. Entfernen Sie dann das

mittlere Scharnier, das die untere Tür hält.

10. Heben Sie die untere Tür an, und legen

Sie sie mit der Außenseite nach oben so

auf einer geeigneten Oberäche ab, dass

sie keine Kratzer bekommt.

HINWEIS: Achten Sie beim Entfernen der

Tür auf die Unterlegscheibe(n) zwischen dem

mittleren Scharnier und dem unteren Teil der

Tür des Gefriergeräts, da diese an der Tür

haften könnten. Verlieren Sie sie nicht.

11. Entfernen Sie die Schraubenloch-

abdeckungen der linken Löcher wie

abgebildet, und versetzen Sie diese auf

die nicht abgedeckten Löcher auf der

12. Legen Sie den Kühlschrank auf weiches

Schaumstoffverpackungsmaterial

oder ähnliches Material. Entfernen

Sie die beiden Schraubfüße unten,

und entfernen Sie die Fixierplatte der

vorderen Füße und das untere Scharnier,

indem Sie die speziellen Flansch-

Blechschrauben lösen.

13. Lösen Sie die untere Scharnierachse und

nehmen Sie sie heraus. Setzen Sie sie in

das Loch daneben, und verschrauben

Sie sie.34 www.electrolux.de34 www.electrolux.de

14. Versetzen Sie das untere Scharnier auf

die linke Seite, und xieren Sie es mit

den speziellen Flansch-Blechschrauben.

Versetzen Sie die Fixierplatte der

vorderen Füße auf die andere Seite,

und xieren Sie sie mit den speziellen

Flansch-Blechschrauben. Bringen Sie die

Schraubfüße unten an.

15. Bringen Sie die untere Tür in der richtigen

Position an, passen Sie das untere

Scharnier an, setzen Sie die Scharnierachse

in das untere Loch der unteren Tür ein, und

ziehen Sie dann die Schrauben an.

16. Drehen Sie das mittlere Scharnier um

180 Grad, versetzen Sie es, und bringen

Sie es in die richtige Position. Setzen Sie

die mittlere Scharnierachse in das obere

Loch der unteren Tür, und ziehen Sie die

17. Bringen Sie die obere Tür in der richtigen

Position an. Sichern Sie die Türstellung.

Setzen Sie die mittlere Scharnierachse in

das untere Loch der oberen Tür.

18. Versetzen Sie das obere Scharnier, und

setzen Sie die obere Scharnierachse in das

obere Loch der oberen Tür. Passen Sie die

Position der oberen Tür an (bitte halten

Sie dabei die obere Tür mit der Hand fest).

Fixieren Sie das obere Scharnier mit den

speziellen Flansch-Blechschrauben.

19. Montieren Sie die

Schraubenlochabdeckung auf der oberen

rechte Ecke des Kühlschranks. Montieren

Sie die obere Scharnierabdeckung

(die sich in der Plastiktüte bendet)

auf der linken Ecke und verschrauben

Sie sie. Legen Sie die andere obere

Scharnierabdeckung in die Plastiktüte.35 DEUTSCH 35 ENGLISH

20. Öffnen Sie die obere Tür, und legen Sie

die Türeinsätze ein. Schließen Sie die Tür.

Wenn Sie die Anschlagseite der Tür

wechseln, darf das Gerät nicht mit der

Netzstromversorgung verbunden sein.

Ziehen Sie zuvor den Netzstecker.

21. Stemmen Sie mit einem spitzen

Gegenstand die Griffabdeckungen und

die Schraubenlochabdeckungen heraus.

Lösen Sie die speziellen Blechschrauben,

mit denen der Griff xiert ist. Versetzen

Sie den Griff auf die rechte Seite,

und montieren Sie ihn. Versetzen

Sie die Schraubenlochabdeckungen

auf die andere Seite. Lösen Sie die

Blechschraube, mit der der Türanschlag

xiert ist, und montieren Sie den

Türanschlag auf der linken Seite.

9. TECHNISCHE DATEN Maß

Ausfalldauer 21 Stunden

Spannung 220-240<0x00A0>V Frequenz 50 Min.

Die technischen Daten benden sich auf

dem Typenschild innen links im Gerät sowie

auf der Energieplakette.36 www.electrolux.de

10. GERÄUSCHE Während das Gerät in Betrieb ist, entstehen

bestimmte Geräusche (Kompressor und

11. UMWELTTIPPS Recyceln Sie Materialien mit dem Symbol .

Entsorgen Sie die Verpackung in den

entsprechenden Recyclingbehältern.

Recyceln Sie zum Umwelt- und

Gesundheitsschutz elektrische und

elektronische Geräte. Entsorgen Sie Geräte

nicht mit dem Hausmüll.

Bringen Sie das Gerät zu Ihrer örtlichen

Sammelstelle oder wenden Sie sich an Ihr

GemeindeaVOOR PERFECTE RESULTATEN Bedankt dat u voor dit AEG-product heeft gekozen. Dit apparaat is ontworpen om vele

9. TECHNISCHE GEGEVENS 17

9. TECHNISCHE GEGEVENS Afmetingen

elektrische en elektronische apparaten. Gooi
