Produkttyp	Aktives Beschallungssystem (Subwoofer + 2 Satelliten)
Marke	HK Audio
Modell	Lucas Nano 300
Abmessungen des Subwoofers (B x H x T)	13 x 13 x 11,5 cm
Abmessungen eines Satelliten (B x H x T)	13 x 24 x 11,5 cm
Gewicht des Subwoofers	1 kg
Gewicht eines Satelliten	2 kg
Stromversorgung	90-240 V AC, 50/60 Hz
Gesamtleistung	230 W (Klasse D)
Frequenzbereich des Subwoofers	44 Hz - fx (nicht angegeben)
Frequenzbereich der Satelliten	190 Hz - 20 kHz
Audioeingänge	2 Combo XLR/Klinke (Mic/Line), 1 Stereomikro-Klinke, 1 Stereocinch
Audioausgänge	2 Klinken 6,3 mm für Satelliten, 1 Ausgang Out L/R (Klinke), 1 Link In/Out (Stereoklinke)
Integrierte Funktionen	3-Kanal-Mischpult, Lautstärke- und Contour-Einstellungen, Mono/Stereo-Modus, Doppelsystem
Im Lieferumfang enthalten	Schutzhülle, Netzkabel
Pflege und Reinigung	Nur mit einem trockenen Tuch reinigen
Sicherheit	Überlastschutz, Begrenzer, Selbstdiagnose beim Start
Reparierbarkeit	Reparaturen nur durch qualifiziertes Fachpersonal

Häufig gestellte Fragen - Lucas Nano 300 HK AUDIO

Wie verbinde ich die Satelliten mit dem Subwoofer?

Schieben Sie den Satelliten nach hinten und heben Sie ihn dann senkrecht heraus. Zum Anschließen gehen Sie in umgekehrter Reihenfolge vor. Verwenden Sie die Speaker Out-Ausgänge des Subwoofers mit 6,3-mm-Klinkenkabeln.

Wie stelle ich Lautstärke und Klang ein?

Jeder Eingang verfügt über einen Lautstärke-Regler (von Aus bis Max). Der Contour-Regler optimiert den Klang: In der Stellung Mic wirkt er auf die Stimme, in der Stellung Line hebt er Tiefen und Höhen an und senkt die Mitten ab.

Kann ich zwei Lucas Nano 300 Systeme zusammen verwenden?

Ja, dank der Link-Funktion. Verbinden Sie die beiden Subwoofer über die Link In/Out-Buchsen mit einem Stereoklinkenkabel. Stellen Sie den Setup-Schalter auf Mono für ein erweitertes Stereosystem.

Was bedeutet die rote Leuchte auf der Vorderseite?

Die Status-LED leuchtet dauerhaft rot, wenn das System überlastet ist oder eine Fehlfunktion vorliegt. Reduzieren Sie sofort die Lautstärke. Ein rotes Blinken zeigt das Eingreifen des Begrenzers bei Pegelspitzen an.

Wie konfiguriere ich das System im Stereomodus?

Stellen Sie den Setup-Schalter auf Stereo (links). Verwenden Sie die Ausgänge Speaker Out L und R, um jeden Satelliten getrennt anzuschließen. Passen Sie die Balance mit dem Balance-Regler an.

Welche Kabel verwende ich für die Eingänge?

Die Combo-Eingänge akzeptieren XLR- oder 6,35-mm-Klinkenstecker. Der Mikro-Klinkeneingang akzeptiert einen 3,5-mm-Stereostecker. Der Cinch-Eingang verwendet RCA-Kabel. Verwenden Sie für längere Strecken symmetrische Kabel.

Kann ich ein Mikrofon direkt anschließen?

Ja, am Eingang Input 1 stellen Sie den Schalter Mic/Line auf Mic. Verwenden Sie den Voice/Contour-Regler, um den Klang der Stimme zu optimieren. Schließen Sie ein dynamisches Mikrofon mit einem XLR-Kabel an.

Wie reinige ich das Gerät?

Verwenden Sie ausschließlich ein trockenes Tuch. Verwenden Sie keine flüssigen oder scheuernden Reinigungsmittel. Öffnen Sie niemals das Gehäuse.

Welche Sicherheitshinweise sind wichtig?

Nicht Feuchtigkeit oder Regen aussetzen. Das Gehäuse nicht öffnen. Verwenden Sie ausschließlich das mitgelieferte Netzkabel. Beachten Sie die Mindestimpedanz der Lautsprecher. Vermeiden Sie Wärmequellen und Gegenstände mit Flüssigkeit.

Das Gerät gibt ein dumpfes Geräusch von sich oder schaltet sich aus, was tun?

Überprüfen Sie, ob die Status-LED dauerhaft rot leuchtet. Dies zeigt eine Überlastung an: Reduzieren Sie die Lautstärke der Eingänge. Stellen Sie sicher, dass die Kabel richtig angeschlossen sind und die Belüftung nicht blockiert ist. Wenn das Problem weiterhin besteht, wenden Sie sich an qualifiziertes Fachpersonal.

BEDIENUNGSANLEITUNG Lucas Nano 300 HK AUDIO

Wichtige Sicherheitshinweise!itte vor Anschluss lessen!

Dieses Produkt wurde gemäß IEC 60065 hergestellt und hat das Werk in einem sicheren, betriebsfähigen Zustand verlassen. Um diesen Zustand zu erhalten und um einen gefahrosen Betrieb zu gewährleisten, ist es notwendig, dass der Benutzer die Empfehlungen und Warnhinweise befolgt, die in der Betriebsanleitung zu finden sind. Bei Einsatz dieser Produkte in Fahrzeugen, Schiffen oder Flugzeugen, oder in Hohen oberhalb 2000 m Meereshöhe müssen die entsprechenden Sicherheitsstandards zusätzlich zur IEC 60065 beachtet werden. WARNING: Um das Risiko von Feuer oder Stromschlag zu verhufen, davon这点 Gerät nicht Feuchtigkeit oder Regen ausgesetzt werden. Offnen Sie das Gehäuse nicht - im Inneren gibt es keine Bauteile, die vom Benutzer wartbar sind. Die Wartungarfur nach einem qualifiziertem Kundendienst durchgeführt werden.

Dieses Symbol, wo immer es erscheidt, warnt Sie vor gefährlicher, nicht isolierter Spannung im Gehäuse - Spannung, die möglicherweise genutzt, eine Stromschlaggefahr darzustellen.

Dieses Symbol, wo immer es erscheint, warnt Sie vor außen zugänglicher, gefährlicher Spannung. Eine Verbindung zu jeder Anschlussklemme, die mit diesen Symbol versehen ist, damit nur mit konfektioniertem Kabel hergestellt werden, dass den Empfehlungen des Herstellers genugt, oder mit Kabel, das von qualifizierten Personal installment wurde.

! Dleses Symbol, wo Immer es erschelt, macht Sle auf wichtige Bedienungs- und Wartungsanweisungen aufmerksam, die in beiliegenden Unterlagen zu finden sind.itte lessen Si das Handbuch.

Dleses Symbol, wo Immer es erschelt, sagtlichen: Vorsicht! Heihe Oberflachte! Um Verbrennungen zu vermeiden, nicht anfassen.

-itte lesen SieThese Anweisungen.
Bewahren Sie diese Anweisungen auf.
Befolgen Sie alle Warnhinweise und Anweisungen auf dem Gerat und in dieser Anleitung.
- Benutzten Sie diese Gesätigkeit nicht in der Höhe von Wasser. Stellen Sie das Ergebnis nicht in der Höhe von Wasser, Badewannen, Waschbecken, Kuchenspulien, nassen Stellen, Schwimmbecken oder feuchteten Räumen auf.
- Stellen Sie keine Gefäße, wie Vasen, Glaser, Flaschen usw., die Flüssigkeiten enthalten, auf das Gerät.
- Reinigen Sie das Gerät nur mit einem trockenen Tuch.
- Entfernen Sie keine Abdeckungen oder Teile des Gehäuses.
Die auf dem Gerat eingestellte Betriebsspannung muss mit der ortlichen Spannung der Netzstromversorgung übereinstimmen. Wenn Sie sich nicht richer sind, welche Spannung in ihrem Netz zur Verpfugung stehen, konsultieren Sieitte ihren Handler oder den ortlichen Stromversorger.
Um das Risiko eines Stromschlags zu verringn, muss die Erdung des Gerätes belbehalten werden. Verwendten Sie nur das mitgelieferte Stromführungskabel und behalten Sie die Funktion der selllichen, geerdteten Schutzkontakte des Netzanschusses immer aufrecht. Versuchen Sie nicht, die Sicherheitsaufgabe des geerdteten Steckers zu umgehen.
- Schützen Sie das Stromführungskabel vor Betreten und Quetschen, besonders in der邮寄 de Stecker, Gerätesteckdosen - und dort, wo sie am Gerät austroten! Stromführungskabel sollenen immer vorsichtig behandelt werden. Kontrollieren Sie die Stromführungskabel in regelmäßigen Abständen auf Einschnittte und Anzeichen von Abnutzung, besonders in der邮寄 des Steckers und an der Verbindung zum Gerät.
Benutzen Sie niemals ein beschädigtes Stromführungskabel.
Zlehen Sie bei Gewittern den Stecker des Gerätes und wenn das Gört über einen längeren Zeitraum nicht benutzt wird.
- Dieses Gerät wird nur vollständig von Stromnetz getrennt, wenn der Stecker vom Gerät oder aus der Steckdose gezogen wird. Das Gerät solle so aufgestellt werden, dass das Trennen vom Stromnetz keinlich ist.
- Sicherungen: Ersetzen Sie Sicherungen nur mit dem Typ IEC127 (5x20mm) und dem korrekten Nennwert, um die optimale Leistung zu gewährleistens! Es ist untersagt, kurzgeschlossene Sicherungen zu verwenden oder den Sicherungshalter zu überbrücken. Sicherungen können nur von qualifiziertem

Personal gewechselt werden.
- Alle Wartungsarbeiten sollenn nur von qualifiziertem Personal ausgehfert werden. Wartung ist notwendig, wenn das Gerat auf irgendene Weile beschädigt wurde, wie zum Beispiel: - Wenn das Stromführungskabel oder der Stecker beschädigt oder abgenutzt ist.
- Wenn Flüssigkeit oder Gegenstände in das Gerat gelangt sind.
- Wenn das Gerat Rügen oder Fluktigkeit ausgesetzt war. - Wenn das Gerat nicht ordnungsgemäß Funktioniert, bzw. die Bedienungsanleitung beachtet wurde.
- Wenn das Gerät hingefallen ist oder das Gehäuse beschädigt wurde.
- Belm Anschluss von Laufsprechern an这点es Gerat dar die auf dem Gerat oder in dieser Anleitung angegebene Mindestimpedanz nicht entsprechenden werden. Die verwendenten Kabel müssen entsprechend den localen Regelungen über einen ausreichenden Querschnitt verfügen.
- Halten Sie das Gerät vom Sonnenlicht fern.
- Installierten Sie das Gerät nicht in der Höhe von Wärmequellen, wie zum Beispiel Heizkörper, Heizregister, Öfen oder anderen Geräten, die Hitze erzeugen.
- Verstopfen Sie nicht die Lufungssoffnungen. Installieren Sie das Gerat entsprechend der Anleitung des Herstellers. Das Geratarf nicht eingebaut werden - wie zum Beispiel in einen Gestellrahmen, es sei dann, dass für angemessene Belüfung gesorgt wird.
- Ein kaltes Gerät sollte immer auf die Umgebungstemperatur erwartmet werden, wenn es in einen Raum transportiert wird. Es konnte sich Kondensation im Inneren bilden, die das Gerät beschädigt, wenn es ohne vorherige Erwärung benutzt wird.
- Stellen Sie keine offen Flammen, wie brennende Kerzen, auf das Gerät.
- Das Gerät solte mindestens 20cm von Wänden aufgestellt werden.
- Das Gerat darf nur mit Rollwagen, Ständern, Stätven, Tischen oder Halterungen benutzt werden, die vom Hersteller spezifiziert sind oder zusammen mit dem Gerat verkauf wurden. Wenn ein Rollwagen benutzt wird, seien Sie vorsichtig, wenn sie die Rollwagen/Geräte-Kombination transportieren, um Verletzungen durch Umkippen zu vermeiden.
- Verwendten Sie nur Zubehor, das vom Hersteller empfohlen ist. Das gilt für alle Arten von Zubehor, wie zum Beispiel Schutzabdeckungen, Transporttaschen, Ständer sowie Wand-und Deckenhalterungen. Wenn Sie Irgendeln Zubehor am Gerat anbringen, befolgen Sie immer die Anleitungen des Herstellers. Benutzten Sie nur die Befestigungspunkte des Gerats, die vom Hersteller vorgesehen sind.
- Dies Gerat ist NICHT geeign für eine Person oder Personen (einschließlich Kindern) mit eingeschrankten physischen, sensorischen und geistigen Fähigkeiten, oder für Personen mit unzulänglicher Erfahrung und/oder Fachkenntnis, umsoleh ein Gerat zu bedieten. Kinder unter 4 Jahren sollenn stets von thisem Gerat fern gehalten werden.
- Es sollen den keinerlei Gegenstände durch die Gehäueschlitze eingeführt werden, da dadurch gefährliche, spannungsführende Bauteile berührt oder kurzgeschlossen werden können. Dies können zu einer Feuer- oder Stromschlaggefahr führen. - Dieses Gerald ist instandte, Schalldruckpegel von mehr als 90 dB zuprodukieren. Dies können zu einem dauerhaften Hörschaden führen! Eine Belastung durch extrem hohe Gerauschpegel kann zu einem dauerhaften Gehöverlust führen. Bei einer anhaltenden Belastung durch solch hohe Pegel sollen ein Gehörschutz getragen worden.
- Der Hersteller gewährleistet die Sicherheit, Zuverläufigkeit und Leistung des Gerätes nur unter folgenden Vorausssatzungen:
- Einbau, Erweiterung, Neueinstellung, Modifikationen oder Reparaturen werden vom Hersteller oder autorisiertem Personal ausgeführten.
Die elektrische Installation des betreffenden Bereiches
entspricht den Anforderungen der IEC (ANSI) MaBgaben.
Das Gerät wird entsprechend der Bedienungsanleitung benutzt.
- Das Gört wird regelmäß vom einem fachkundigen Techniker auf elektrische Sicherheit gegrift und getestet.

Allgemeine Sicherheitseinweise für Lautsprechersysteme

Befestigungssysteme dürfen ausschließlich für die vom der frei gegebenen Laustsprechsysteme und mit dem in der Montageanleitung genommen Montage-Zubehör verwendet ist. Die Montagehinweise des Herstellers sind dabel langt zu beachten. Bei unsachgemäßer Montage bzw. lodung von nicht frei gegebenem Montage-Zubehör kann bebene Belastung nicht garantiert und keinerlei Haftung des Herstellers übernommen werden.

Sollten Änderungen an Lautspruchern, an Montage-Zubehör, Verbindungs- und Befestigungseinheiten sowie Anschlagmitteln

vorgenommen werden, kann die Tragfähigkeit des Systems nicht mehr garantiert werden und seitens des Hersteller keinerlei Haftung übernommen werden. Reparaturen an Sicherheitsrelevanten Bauteilen dürfen nur vom Hersteller oder Bevollmächtigten durchgeführt werden, andernfalls erlischte die Betriebserlaubnis.

Die Installation darf ausschließlich durch Sachkundige und nur an Montagepunkten mit ausreichender Tragfähigkeit, ggf. unter der Berücksichtigung von Bauaflagen, erfolgen. Das vom Hersteller in der Montageanleitung vorgeschliebene Befestigungsmaterial (Schauben, Dübel, etc.) muss verwendet werden. Schraubverbindungen müssen durch geeignete Maßnahmen gegen Lösen gesichert sein.

Ortsfeste oder mobile Installationen (hier Laufsprecher inkl. Montagezubehör) müssen durch zwei unabhängig voinanderer wirkende Einrichtungen gegen Herabfallen gesichert sein. Lose Zusätzele oder sich lösende Teile müssen durch geeignete Einrichtungen aufgegeben werden können. Bei Verwendung von Verbindungs- und Befestigungseinlementen sowie Anschlagmitteln sind die nationaIen Vorschriften zu beachten. Hinsichtlich der Bemessung der Sicherungsmittel sind möglich dynamische Belastungen (Ruckkräfte) mit zu berücksichtigten.

Bei Stativen ist vor allem die maximale Traglast zu beachten. Außer dem sind die meisten Stative aus konstruktiven Gründen nur für das Tragen von genau zentrischer Belastung zugelassen. Stative müssen standlicher aufgestellt werden. Stative sind durch geeignete Maßnahmen zusätzlich zu sichern, wenn zum Beispiel:

• ihre Aufstandfläche keinen sicheren Stand zulässst,

• ihre Hohen die Standsicherheit einschränken,

• mit zu hohem Winddruck zu rechnen Ist,

• damit zu rechnen ist, dass sie durch Personen umgestoßen werden.

Besondere Maßnahmen können auch zur Vorsorge gegen gefährdendes Verhalten von Zuschauern erforderlich werden. Stative)durfen nicht in Flucht- und Rettungswegen aufgestellt werden. Bei Aufstellung in Verkehrswesen ist auf die erfolderliche Breite der Wege und auf ordnungsgemäß Absperrung sowie Kennzeichnung zu achten. Beim Auf- und Absetzen ist eine besondere Gefährung gegeben. Hierzu sind geelgnete Hilfsmittel zu verwenden. Es sind hierbei die nationale Vorschriften zu beachten.

Während der Montage ist geeignete Schutzausrüstung (insbesondere Kopfschutz, Handschuhe und Sicherheitsschuhe) zu tragen und es sind nur geeignete Aufstiegshifen (Leitern, Gerüste, etc.) zu verwenden. Die Verantwortung dafür liegt alleine beim aufhufennden Installationsbetrieb.

Nach der Montage ist die Aufhängung des System aus Halterung und Laufsprecher auf sichere Befestigung zu überprüften.

Der Betreiber von Lautsprechersystemen (ortsfest oder mobil) ist verpflichtet, alle Systemkomponenten unter Berücksichtigung der jeweils nationalen Regelungen regelmäß zu überprüfen bzw. prüfen zu halten und mögliche Schäden unverzüglich beseitigen zu halten.

Weiterhin raten wir dringend zu einer ausfuhrlichen Dokumente aller Überprüfungsmaßnahmen in Prüfbuchern o.a.

Beim Einsatz von Laufsprechen im Frelen sind für Standsicherheit und Tragfähigkeit von Aufbauten und Flächen insbesondere auch die Windlasten, Schnee- und Eislasten sowie thermische Einflüsse zu berücksichtigten. Insbesondere die Lastaufnahmepunkte geflogener Systeme sollen den hier mit ausreichenden Sicherheitsreserven dimensioniert werden. Es sind hierbei die nationalen Vorschriften zu beachten.

Professionelle Lautspechersysteme sind in der Lage, gesundheitsschädliche Schallpegel zu erzeugen. Selfe die Einwirkung schelnbar harmloser Schallpegel über einen längeren Zeitraum kann zu bleibenden Schäden am Gehör führen (ab ca. 95 dBA SPL!) Daher raten wir für alle Personen, die durch den Betrieb von Lautspechersystemen dem Einfluss hoher Schallpegel ausgesetzt sind, zum Tragen von professionellem Gehorschutz (Ohrstöpsel oder Kapselgehorschutz). Hersteller: Stamer Musikanlagen GmbH, Magdeburger Str. 8, 66606 St. Wendel, Deutschland

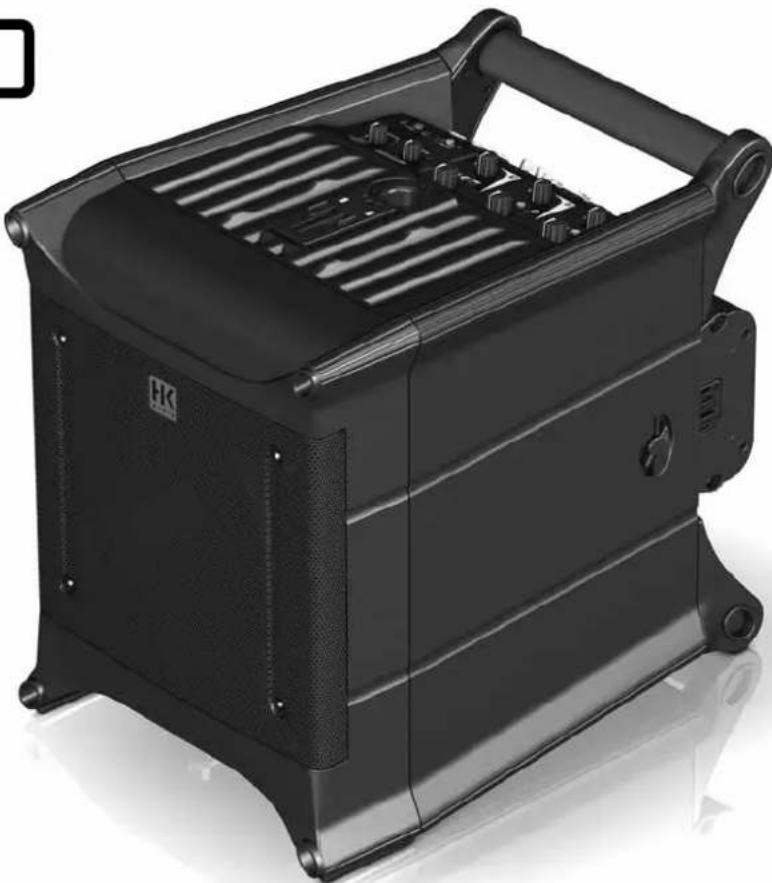

Lucas nano 300

Vielen Dank, dass Sie sich für ein HK AUDIO Produkt entschieden haben!

Der Name verpflichtet: LUCAS NANO 300 ist die konsequente Weiterentwicklung unserer erfolgreichen LUCAS Systeme - bestehend aus zwei Satelliten und einem ultrakompakten Subwoofer, in dem die komplette Endstufenelektronik integriert ist. Beim LUCAS NANO 300 sorgen neue Technologien im Akustikdesign und eine neuentwickelte 3-Kanal Class-D Endstufe in Mikroarchitektur für fantastischen Klang bei gleichzeitig sehr kompakten Gehäusevolumen. Die Hochleistungselektronik liefert eine Gesamtleistung von 230 Watt und ist akribisch auf die verwendenten Laufsprecher abgestimmt. Gleichzeitig gewährleistet sie Schutz vor Überlastungen und sorgt mit Hilfe des intuitiv bedienbaren 3-Kanal-Mischpuls für diechnelle und effektive Bedienung des Systems.

Sie,müssen sich um keine komplizierten Einstell- und Einpegelarbeiten kummern,sondern brauchen nur die Systemkomponenten aufzustellen, Netzversorgung und Signalkabel anzuschlieBen, Pegel justieren und schon kann es losgeben. LUCAS NANO 300 ist eine komplette Beschallungslosungwie{jedes unserer Aktivsysteme-bestehend aus Subwoofer,Satelliten und einer akribisch angepassten Elektronik.

Um bestmögliche Ergebnisse zu erzielen, haben unsere Ingeneure speziell für diese Systeme neue Technologien und einzigartige Features entwickelt, die den LUCAS NANO 300 aus der Masse einfacher Aktivboxen Herausheben.

Viel Spaß und Erfolg mit Ihrem LUCAS NANO 300!

Anwendungen und Vorteile

• Das komplette System ist entsprechendes nicht und von jeder Person transportierbar.
• Der Aufbau ist in jeder Anwendung in wichtigen Momenten erledigt.
• Externe Komponenten für den Betrieb sind nicht notwendig.
• Nutzen Sie die vielseitigen Anwendungsmöglichkeiten - als Musiker, DJ, Entertainer oder Präsentator. Genießen Sie die Vorteile der einfahren Handhabung und effektiven Beschaltung.
• Ob auf der kleinen Bühne bei Musikdarbietungen oder bei Ansprachen - ob im Präsentationsraum oder zuhause im Hobbykeller, im Wohnzimmer oder Übungsram: LUCAS NANO 300 flutet den gesamtten Raum mit einer außergewöhnlichen Sound-Performance - kraftvoll, dynamisch und gleichmäßig.
• Das integrierte 3-Kanal-Mischpult bietet Itnen eine Vielzahl von hilfreichen und intuitiv bedienbaren Features - optimiert fur die Mehrfachnutzung als Beschallungslosung kleiner Bühnen, als Partysystem, beim Üben als Keyboard-Monitor, an den E-Drums oder als Gitarrist.
  LUCAS NANO 300 bietet mehrere Setups zur Nutzung als Stereosystem, Monosystem oder mit Hilfe der innovativen Link-Funktion auch als Double-Setup mit zwei LUCAS NANO 300 Systemen.

1 Allgemeines

1.1 Lieferumfang

Packen Sie den LUCAS NANO 300 Karton aus und überprüfen Sie den Lieferumfang auf Vollständigkeit.

LUCAS NANO 300 besteht aus einem System-Subwoofer und zwei Topteilen, im Lieferumfang sind außer dem eine Schutzhülle und ein Netzkabel enthalten.

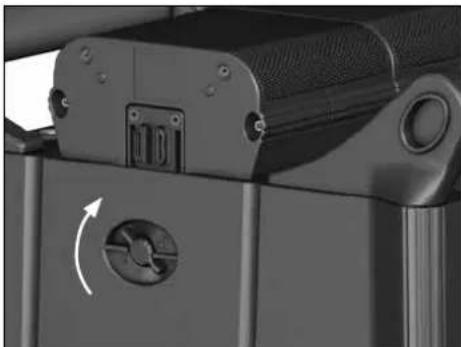

1.2 Löscher Transportsicherung

Die Topteile des LUCAS NANO 300 sind während des Transports im System-Subwoofer gesichert. Zum Lösen der Transportsicherung gehen sie folgendermaßen vor:

• Wenn Sie sich hinter dem System befinden, drehen Sie die Arretierknöpfie an beiden Seiten nach hinten, um die Sicherung der Toptiele zu losehen. Entnahmen Sie die beiden Toptiele aus der Transporthalterung.
• Achten Sie darauf auf dass die Schraubknöffe beim Transport immer verriegelt sind.

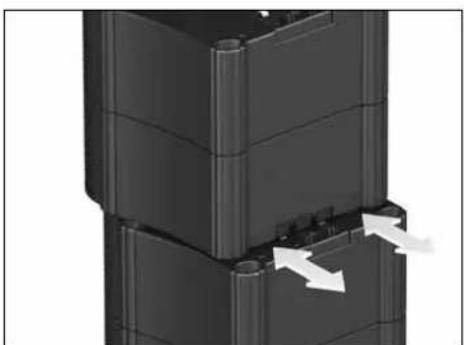

1.3 Easy-Click-Verbindung

• mechanische und elektrische Verbindung zwischen den Modulen Zum Lösen der Easy-Click-Verbindung schieben Sie das obere Topteil nach halten. Entnehmer Sie es danach senkrecht nach oben.

Zum Verbinden der Topteile gehen Sie in umgekehrter Reihenfolge vor.

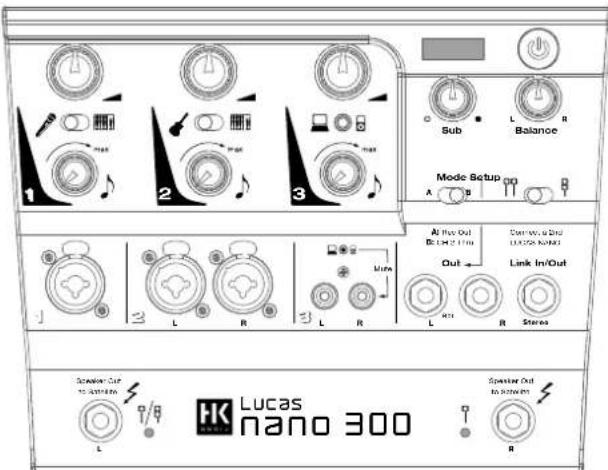

2 Anschlüsse und Steuerungen

2.1 Power/Status-Section

1 Power

Schalter zum Einsatz des LUCAS NANO 300.

2 Statusanzeige

Zweifarbige LED (Grün = Power On, Rot = Limit/Fehler). Ein kurzzeitiges rotes Aufleuchten der LED zeigt das Arbeitsmen des Limiters bei Pegelspitzen an.

Achtung! Leuchtet die Status-LED während dem Betrieb dauerhaft rot, wird das System überlastet. Reduzieren Sie den Signalpegell! Wenn kein Programmsignal anliegt und die Status-LED dauerhaft rot leuchtet, liegt ein Fehler vor.

Hinweis: Nach dem Einsatzbenz. nach dem Betätigten des Setup-Schalters führt LUCAS NANO 300 einen Systemcheck durch, während dieser leuchtet die Status-LED für ca. 5 Sekunden rot - sie wird grün wenn kein Fehler vorliegt, und Netzspannung anliegt.

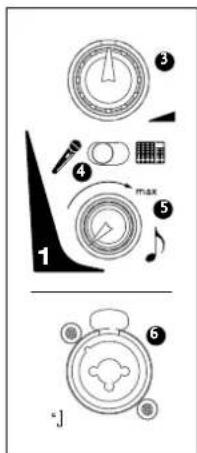

2.2 Input Section 1

3 Lautstärke

Drehregler zur Einstellung der Signallautstärke für diesen Eingangskanal. In der Stellung „Linksanschlag" ist das Signal komplett abgeduit, in der Stellung „Rechtsanschlag" ist die maximale Signallautstärke erreicht.

4 Mic/Line

Schalter zur Anpassung der Eingangsempfindlichkeit des Input 1 für die Verwendung mit einem dynamischen Mikrofon oder einem Line-Signal. Gleichzeitig wird mit dieser Schalter der integrierte Filter zwischen Voice (Mikrofonanwendung) und Contour (Line-Signal-Anwendung) umgeschaltet.

5 Voice/Contour

Drehregler zur Optimierung der Klangeigenschaften des LUCAS NANO 300 in Abhängigkeit vom Engangssignal.

• Steht der Mic/Line-Schalter auf „Mic“ erfolgt mit Hilfe des Drehreglereine Klangoptimierung für Sprachanwendungen.

Linksanschlag = keine Klangbeeinflussung

Rechtsanschlag = maximale Klangbeeinflussung

• Steht der Mic/Line-Schalter auf „Line“ kann mit dem Drehregler das Eingangssignal für Musiksignale optimiert werden. Neben Anhebung des Tief- und Hochtons erfolgt gleichzeitig auch eine Absenkung der Mitten.

Linksanschlag = keine Klangbeeinflussung

Rechtsanschlag = maximale Klangbeeinflussung

6 Input 1

Elektronisch symmetrierte Kombi-Eingangsbuchse (Mono-XLR/Klinke) zum Anschluss eines dynamischen Mikrofons oder eines Line-Signals.

Das Eingangssignal liegt sowohl am linken als auch am rechten Ausgang des LUCAS NANO 300 an.

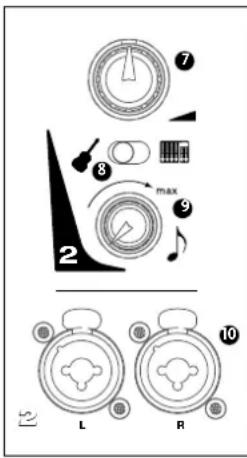

2.3 Input Section 2

7 Lautstärke

Beschreibung siehe Input Section 1.

8 Instrument/Line

Schalter zur Einstellung der Engangsem-pfindlichkeit des Input 2 für die Verwendung mit einem Instrument (z.b. Gitarre) oder einem Line-Signal.

9 Contour

Drehregler zur Klangeinstellung des Audiosignals.

Neben Anhebung des Tief- und Hochtons erfolgt gleichzeitig auch eine Absenkung der Mitten.

• Linksanschlag = keine Klangbeeinflussung
• Rechtsanschlag = maximale Klangbeeinflussung

10 Input 2 L/R

Elektronisch symmetrierte Kombi-Eingangsbuchse (XLR/Klinke) zum Anschluss eines Instruments oder eines Line-Signals.

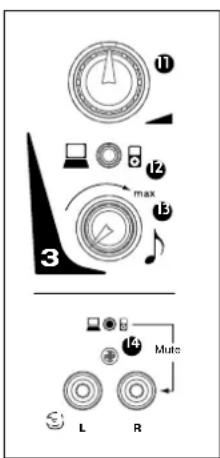

2.4 Input Section 3

11 Lautstärke

Beschreibung siehe Input Section 1

12 Miniklinke-Input (3,5 mm)

Stereo-Eingangsbuchse zum Anschluss von Audio-Abspielgeräten (z.B. MP3-Player oder Kopfhörerausgang eines Laptops).

Achtung: Sobald dieser Eingangskanal beegt wird, ist der Cinch-Stereo-Eingang (14) stummgeschaltet.

13 Contour

Dreh-Regler zur Klangeinstellung des Audiosignals. Neben Anhebung des Tief- und Hochtons erfolgt gleichzeitig auch eine Absenkung der Mitten.

• Linksanschlag = keine Klangbeeinflussung
• Rechtsanschlag = maximale Klangbeeinflussung.

Eingang zum Anschluss von Audioquellen wie DVD/BluRay-Player, DJ-Mischpult, Computern.

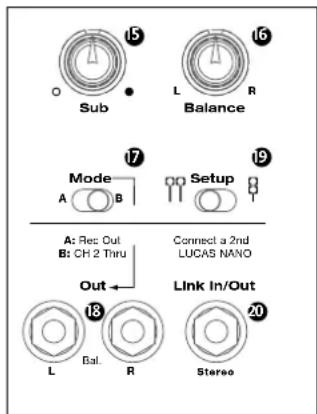

2.5 Output Section

15 Sub

Dreh-Regler zum Einstellen der Subwoofer-Lautstärke. Regelbereich - bis +6 dB

16 Balance

Drehregler zum Einstellen des Lautstärkeverhältnisses zwischen linkem und rechten Kamal.

17 Mode A/B

Schalter um das Ausgangssignal am Ausgang Outl L/R (19)inzustellen:

A: Rec Out: Summensignal der Kanale 1 bis 3 und des Link In (20)

für den Anschluss von Aufnahmegeräten.

B: Ch 2 Thru: Parallel durchgeschleiftes Signal des Input 2 (10) für Monitoranwendungen. Siehe Beispiel „Personal Monitoring" im Anhang.

18 Out L/R

Elektrisch symmetrierte Klinkenbuchsen (6,3 mm). Je nach Schalterstellung des Mode-Schalters kann über diese Buchse das Summensignal aller Eingangsgkanale (inkl. Link In), oder allein das durchgeschlefte Eingangssignal des Input 2 ausgegeben werden.

19 Setup

Schalter zum Umschalten zwischen Mono/Stereo-Betrieb des LUCAS NANO 300.

20 Link In/Out

Stereo-Klinkenbuchse (6,3 mm) um den LUCAS NANO 300 mit einem weiteren LUCAS NANO 300 zu verbinden.itte verwenden Sie hierfür ausschließlich ein Stereoklinkenkabel.

Klinkenausgangsbuchsen (6,3 mm) nur zum Anschluss der LUCAS NANO 300 Topteile. Werden andere Geräte angeschlossen, können diese - wie auch der LUCAS NANO 300, zerstört werden.

22 Speaker Statusanzeige

Zweifarbige LED für die Speaker Out-Ausgänge des LUCAS NANO 300 (Grün = Speaker-Ausgang aktiv, Rot = Speaker-Ausgang inaktiv). Das Ein- bzw. Ausschalten der Ausgänge geschieht durch den Setup-Schalter der Output Section.

Hinweis: Wahlend des Systemchecks (siehe Status-LED) werden die Ausgänge des LUCAS NANO 300 stumm geschlossen, für diese Zeit (ca. fünf Sekunden) leuchten die Speaker Status-LEDs rot.

2.7 Anschlussblech

Netzbuchse

Verbinden Sie diese Anschlussbuchse mittels eines Stromkabels (im Lieferumfang enthalten) mit der Netzsteckdose.

Achtung! Achten Sie darauf, dass die Spannungsangabe des LUCAS NANO 300 der Netzspannung entspricht. Der Anschluss an eine falsche Netzspannung kann die Elektronik des LUCAS NANO 300 zerstoren.

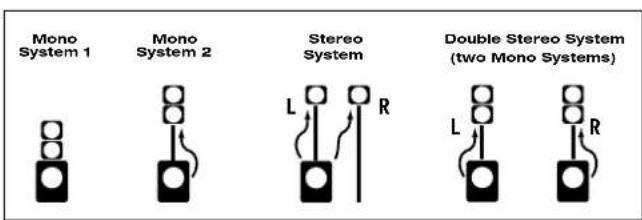

3 Aufbaukonf gurationen

Sie können LUCAS NANO 300 in verschiedene Konfigurationen verwenden:

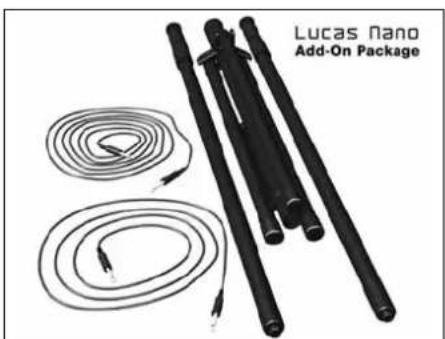

Die hochste Flexibilität erhalten Sie darauf bei Verwendung des optionalerhaltlichen LUCAS NANO ADD-ON PACKAGE.

Inhalt: 1x 8 m Link/Speaker-Kabel, 1x 2 m Link/Speaker-Kabel, 2x hohenverstellbare Distanzstange, 1x Dreibein, 4x Kabelbinder, 1x Tasche

These folgenden Beispiele sollen ihren halten die Beste Aufbaukonfiguration für ihre Anwendung zu finden:

3.1 Mono System 1

Verbinden Sie die LUCAS NANO 300 Topteile unterinander wie im Abschnitt „1.3 Easy-Click-Verbindung" beschrieben. Die Verbindung der beiden LUCAS NANO 300 Topteile mit dem LUCAS NANO 300 Subwoofer erfolgt analog dazu. Achten Sie darauf, dass der Setup-Schalter auf Mono (rechts) stehen.

3.2 Mono System 2

Verbinden Sie die LUCAS NANO 300 Topteile unterinander wie im Abschnitt „1.3 Easy-Click-Verbindung" beschrieben. Stecken sie die hohenverstellbare Distanzstange (optional erhältlich) in den Ständerflansch des Subwoofer und befestigen sie die beiden Topteile an dieser. Verbinden Sie den Speaker Out L Ausgang des LUCAS NANO 300 System-Subwoofer mit einem 6.3 mm-Klinkenkabel (optional erhältlich) mit den LUCAS NANO 300 Topteilen. Achten Sie darauf, dass der Setup-Schalter auf Mono (rechts) stehen.

3.3 Stereo System

Steen sie die hohenverstellbare Distanzstange (optional erhältlich*) in den Ständerflansch des Subwoofoers und befestigen sie ein LUCAS NANO 300 Topteil an dieser. Befestigen Sie das zweite LUCAS NANO 300 Topteil an einem Stativ mit Distanzstange (optional erhältlich'). Verbinden Sie mit Hilfe von 6,35 mm-Klinkenkabeln (optional erhältlich) den Speaker Out L Ausgang des LUCAS NANO 300 Subwoofoers mit dem linken LUCAS NANO 300 Topteil. Danach verbinden Sie den Speaker Out to Satelite R mit dem rechten LUCAS NANO 300 Topteil. Achten Sie darauf, dass der Setup-Schalter auf Stereo (links) stehen.

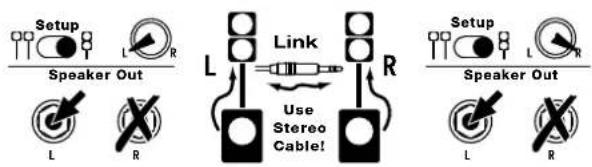

3.4 Double Stereo System

(Zwei LUCAS NANO 300 Systeme)

Verbinden Sie jeweils zwei LUCAS NANO 300 Topteile unterinander wie im Abschnitt „1.3 Easy-Click-Verbindung" beschrieben. Stecken sie in jeder Subwoofer eine hohenverstellbare Distanzstange (optional erhältlich) in den Ständerflansch der Subwoofer und befestigen sie jeweils zwei Topteile an diesen. Verbinden Sie nun den Speaker Out to Satellite L-Ausgang der LUCAS NANO 300 System-Subwoofer mit Hilfe eines 6,3 mm-Klinkenkabels (optional erhältlich) mit den LUCAS NANO 300 Topteilen. Achten Sie daraufuf, dass der Setup-Schalter bei beiden Systemen auf Mono (rechts) stehen.

Die Verbindung der beiden LUCAS NANO 300 zu einem Stereo-System erfolgt über die beiden Link In/Out-Buchsen der Subwoofer. Dazu benötigen Sie ein 6,3 mm-Stereo-Klinkenkabel. Die Balance-Regler müssen bei dieser Anwendung auf links und rechts gedreht werden.

Weitere Nutzungsmöglichkeiten von zwei kombinierten LUCAS NANO 300, z.B. zur Beschaltung von zwei Räumlichkeiten finden Sie im Anhang ab Seite 38.

*Bestandteil des LUCAS NANO ADD-ON PACKAGE

4 Ausrichtung der Topteile

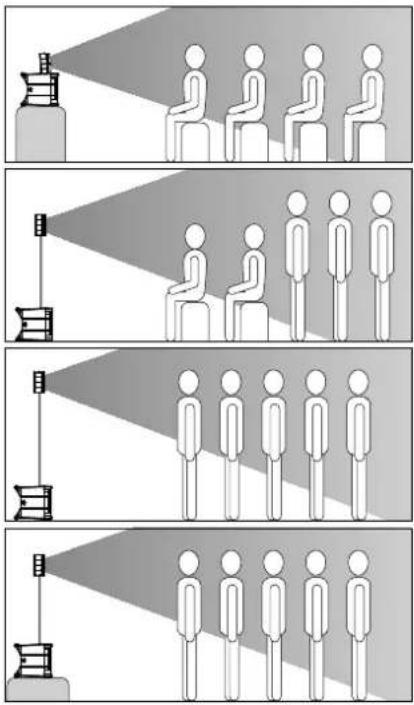

4.1 vertikale Ausrichtung

Um eine ausgewogenes Klangbild des LUCAS NANO 300 zu erzielen, richten sie die Topteile stets auf Ohrhöhe des Publikums aus.

4.2 horizontal Ausrichtung

Der horizontally Abstrahlwinkel der Tops beträgt ca. 60^ - drehen Sie je nach Raumgroße und je nachdem ob Sie mono oder stereo beschallen, die Toptiele ein.

5 Anwendungsbeispiele

Folgende Anwendungs-, Anschluss, und Aufbaubeispiele finden Sie unter anderen im Anhang ab Seite 38:

• Präsentation
• Entertainer
  Instrument/Gesang mit Liveaufnahme
• Keyboard-Monitor auf Bühnen
  E-Drums-Monitor zuhause
  Personal Monitoring E-Drums
  DJ
• Aufbau, Verkabelung und Ausrichtung bei Verwendung von zwei LUCAS NANO 300

6 Technische Daten

Subwoofer

Ausgangsleistung 160 W @ 2 Ohm

Frequenzgang 44 Hz - fx

Max.SPL@10%THD*116dB

Ausgangsleistung 35 W @ 8 Ohm 70 W @ 4 Ohm

Frequenzgang 190 Hz - 20 kHz 190 Hz - 20 kHz

Max.SPL@10%THD*112dB 116dB

Allgemeine Technische Daten

Max. Stromaufnahme 3 A bei 90 VAC

Einschaltstrom 48A

Weitbereichsnetzteil 90 V - 240 V
