BEDIENUNGSANLEITUNG DE 331 SWITEL

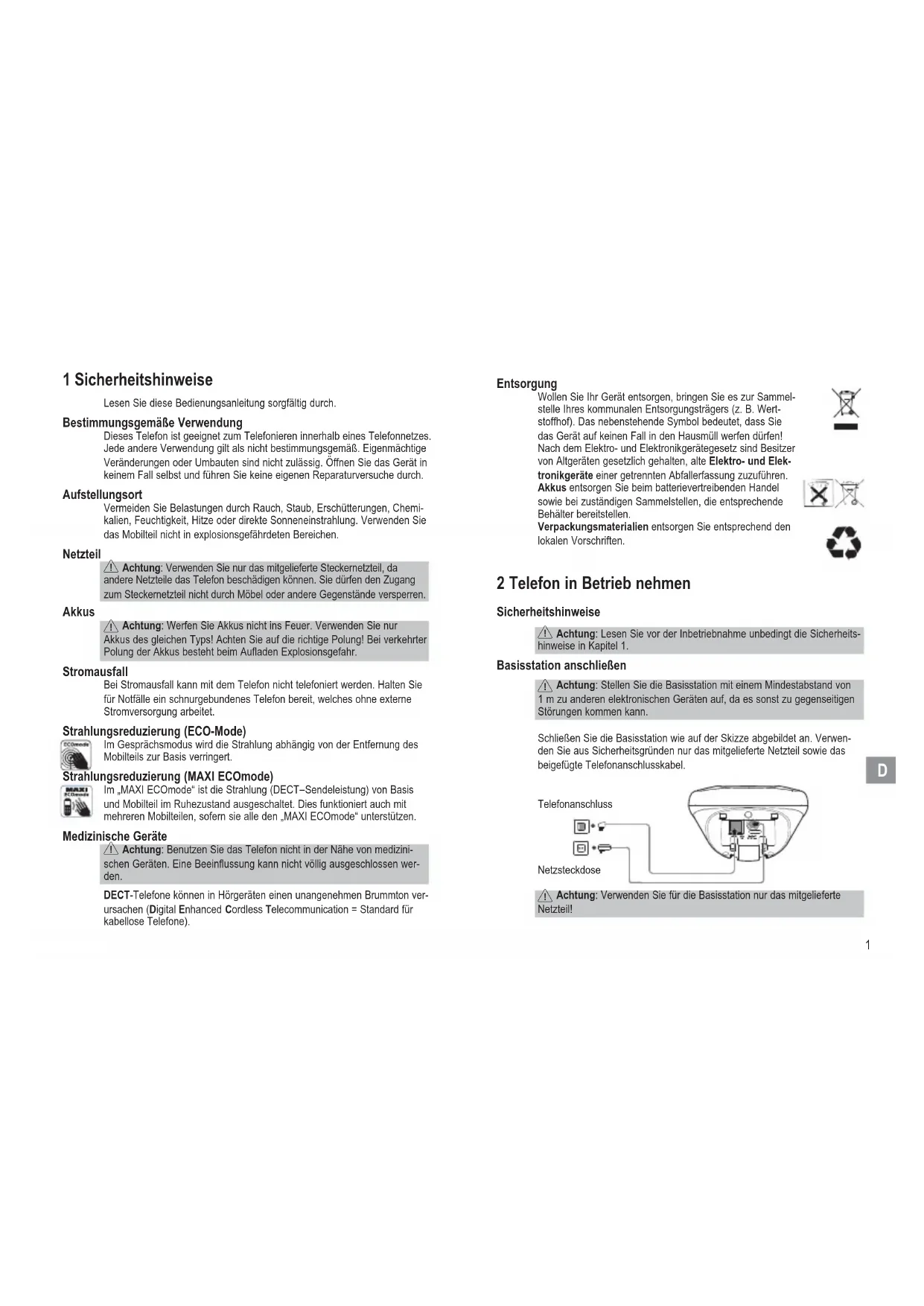

1 Sicherheitshinweise

Lesen Sie diese Bedienungsanleitung sorgfältig durch.

Bestimmungsgemäß Verwendung

Dieses Telefon ist geeignet zum Telefonieren innerhalb eines Telefonnetzes. Jeone andere Verwendung gilt als nicht bestimmungsgemäß. Eigenmächtige Veränderungen oder Umbauten sind nicht zulässig. Offnen Sie das Gerät in keinem Fall selbst und führen Sie keine eigenen Reparaturversuche durch.

Aufstellungsort

Vermeiden Sie Belastungen durch Rauch, Staub, Erschütterungen, Chemikalien, Feuchtigkeit, Hitze oder direkte Sonneneinstrahlung. Verwenden Sie das Mobilteil nicht in explosionsgeführdaten Bereichen.

Netzteil

Achtung: Verwenden Sie nur das mitgelieferte Steckernetzteil, da andere Netzeile das Telefon beschädigten können. Sie dürfen den Zugang zum Steckernetzteil nicht durch Möbel oder andere Gegenstände versperren.

Akkus

Achtung: Werfen Sie Akkus nicht ins Feuer. Verwenden Sie nur Akkus des gleichen Typs! Achten Sie auf die richtige Polung! Bei verkehrter Polung der Akkus besteht beim Aufladen Explosionsgefahr.

Stromausfall

Bei Stromausfall kann mit dem Telefon nicht Telefoniert werden. Halten Sie für Notfälle ein Schnurgebundenes Telefon bereit, welche ohne externe Stromversorgung arbeitet.

Strahlungsreduzierung (ECO-Mode)

Strahlungsreduzierung (MAXI ECOmode)

Im „MAXI ECOMode" ist die Strahlung (DECT-Sendeleistung) von Basis und Mobilteil im Ruhezustand ausgeschelt. Dies Funktioniert auch mit mehreren Mobilteilen, sofern sie alle den „MAXI ECOMode" untersuen.

Medizinische Geräte

Achtung: Benutzten Sie das Telefon nicht in der Name von medizinischen Geräten. Eine Beeinflussung kann nicht vollig ausgeschlossen werden.

DECT-Telefone können in Hörgeräten einen unangenehmen Brummton verursachen (Digital Enhanced Cordless Telecommunication = Standard für kabellose Telefone).

Entsorgung

Wollen Sie Ihr Gerät entsorgen, bringen Sie es zur Sammelstelle Ihres communalen Entsorgungssträgers (z. B. Wertstoffhof). Das nebenstehende Symbol bedeutet, dass Sie das Gerät auf keinen Fall in den Hausmüll werten dürfen! Nach dem Elektro- und Elektronikgerätegesetz sind Besitzer von Altgeräten gesetzlich gehalten, alte Elektro- und Elektronikgeräte einer getrennten Abfallerfassung zuzuführen.

Akkus entsorgen Sie beim batterievertreibenden Handels sowie bei zuständigen Sammelstellen, die entsprechende Behalter bereitsstellen.

Verpackungsmaterialien entsorgen Sie entsprechend den lokalen Vorschriften.

2 Telefon in Betriebnehmen

Sicherheitschinweise

Achtung: Lesen Sie vor der Inbetriebnahme unbedingt die Sicherheitshinweise in Kapitel 1.

Basisstation anschließen

Achtung: Stellen Sie die Basisstation mit einem Mindestabstand von 1 m zu anderen elektronischen Geräten auf, da es sonst zu gegenseitigen Störungen kommt kann.

Schließen Sie die Basisstation wie auf der Skizze abgebildet an. Verwenden Sie aus Sicherheitsgründen nur das mitgelieferte Netzteil sowie das beigeführte Telefonanschlusskabel.

Achtung: Verwenden Sie für die Basisstation nur das mitgelieferte Netzeil!

Ladestation anschlieBen

Schlieben Sie die Ladestation mit dem fest angeschlossenen Netzeil an eine Netzsteckdose an. Achten Sie darauf, dass die Netzsteckdose frei zugänglich ist.

Gilt nur für Telefonsets mit mindestens zwei Mobilteilen.

Akkus einlagen

Öffnen Sie das Akkufach. Legen Sie die Akkus in das Akkufach ein.
Schließen Sie das Akkufach.

Achtung: Verwendten Sie nur NiMH-Akkus vom Typ AAA (Microzellen), 400 mAh! Niernals Batterien/Primarzellen verwenden! Achten Sie auf die richtige Polarität!

Akkus aufladen

Stellen Sie das Mobilieil bei der ersten Inbetriebnahme für mindestens 16 Stunden in die Basisstation / Ladestation.

Das Mobilteil erwartt sich beim Laden. Dies ist normal und ungebährlich. Laden Sie das Mobilteil nicht mit fremden Aufladegeräten. Der Akkuladezustand wird im Display angezeigt. Wenn die Ladung der Akkus dieunte Grenze erreicht hat, blinking das Akkusymbol im Display. Beenden Sie Ihr Gesprach und stellen Sie das Mobilteil zum Laden in die Basisstation oder die Ladestation. Nach kurzer Zeit wird das Akkusymbol den Zustand "voll" anzeigen. Dies entspricht aber aufgrund der geringen Ladezeit nicht dem tatsächlichen Zustand und die Akkuladung wird sich nun beim Gebrauch sehr schnell verringem. Um die Akkus wieder voll aufzuladen belassen Sie das Mobilteilitte mindestens fur 16 Stunden in der Basisstation / Ladestation.

Stromverbrauch

Die Leistungsaufnahme der Basisstation (6 V, 500 mA DC) beträgt:

• im Betrieb (Bereitschaft/Gesprach): ca. 0,5 / 0,65 W.

• während der Ladung des Mobilteils: ca. 1,0 W.

Die Nulllast des Netzeils beträgt ca. 0,1 W.

Die durchschnittliche Effizienz beträgt ca. 72 %.

Die Leistungsaufnahme der Ladestation (7 V, 420 mA DC) beträgt:

-ohne Mobilteil: ca. 0,1 W.

• während der Ladung des Mobilteils: ca. 0,6 W.

Die Nulllast des Netzeils betragt ca. 0,1 W.

Die durchschnittliche Effizienz beträgt ca. 72,5 %.

3 Bedienelemente (Umschlag vorn)

Mobilteil

9 Stumm-Taste (Mikrofon aus) /

Loschtaste

1 Horkapsel
2 Display
3 Wahlwiederholung/Pause
4 Freisprechen
5 Abhebetaste
6 Anruffiste / Flashtaste (R)
7 Ziffernlasten
8 Intern-Taste

Basis

14 Ladeschale fur Mobilteil

4 Telefonieren

Anruf annehmen

Ihr Telefon klingelt.

Drucken Sie die Abhebetaste oder die Freisprechtaste.

Anrufen

Geben Sie die Rufnummer ein.

Fehler bei der Eingabe mit kortigieren.

Rufnummer wird gewählt.

Sie konnen auch zuerst die Abhebetaste drucken und erhalten it den Wahlton. Die eingegebenen Ziffern ihrer gewünschten Ru-mer werden sofort gewählt. Eine Korrektur einzelner Ziffem der summer ist bei dieser Form des Geschrauchsfausbaus nicht möglich.

Gesprach beenden

Auflegetaste drucken oder Mobilteil in die Basis stellen.

Anzeige der Geschäftsdauer

Während eines Gesprächs wird die Geschäftsdauer angezeigt.

Hörer-/Lautsprecherlautstärke einstehen

Sie konnen während eines Geschrechts die Lautstärke in 5 Stufen einstellen (bei Hörerbetrieb -> Hörerlautstärke, bei Freisprechen -> Lautsprecherlautstärke).

Mikrofon ausschalten (Mute)

Sie konnen während eines Geschäfts das Mikrofon ausschalten, so dass Ihr Geschäftspartner Sie nicht horen kann. Im Display wird angezeigt.

Zum Einsatz den Mikrofons drücken Sie die Taste erneut.

Wahlwiederholung

Ihr Telefon speichert die 3 zuletz gewähnten Rufnummern.

Rufnummer anzeigen / wahlen

Das Telefon ist im Ruhezustand.

...ggf. mehrfach drucken, bis die gewünschte Rufnummer angezeigt wird.

...Rufnummer wird gewählt.

Haben Sie bereits die Abhebetaste gedrückt und horen Sie den Wahlton, wird mit der Wahlwiederholungstaste die zuletzt gewähnte Nummer ermut gewählt.

Rufnummer speichern

... die gewünschte Rufhummer wird angezeigt (s. o.)

... für ca. 2 Sekunden drücken. Sie konnen ggf. die Rufnummer bearbeiten. Drücken Sie die Taste um die letzte Ziffer zu loschen oder lang, um die gesamte Rufnummer zu loschen. Eine Wahlpause (ca. 3 s) geben Sie mit der Tasse.

... erneut drucken und den Speicherplatz eingeben (0...9).

...noch einmal drucken um zum Ruhezustand zurück zu kehren.

Anrufiste

Ihr Telefon speichert die letzten 20 Anrufe in der Anrufliste. Die Speicherung kann nur erfolgen, wenn die Funktion „Rufnummernübertragung (CLIP)" anhem Anschluss verfügbar ist und die Rufnummer vom Anrufer nicht unterrück oder aus anderen Gründen nicht übertragen wurde. Ist die Listle leer wird nO angezeigt.

Neue Anrufe werden durch das blinkende Symbol display angezeigt.

Rufnummer anzeigen / wahlen

Das Telefon ist im Ruhezustand.

Anrufliste öffnen. Die Rufnummer des letzten Anrufs wird angezeigt. Ist die Nummer länger als 12 Stellen, drücken Sie die Taste und die weiteren Stellen zu sehen.

Drucken Sie die Taste um Datum und Uhrzeit des Anrufs zu sein (nur möglich, wenn diese Information mit der Rufnummer zusammen gesendet wurde / netzabhängig).

... wiederholt drücken, um zu weiteren Eintragen zu gelangen.

Die angezeigte Rufnummer wird gewählt.

Rufnummer Löschen

... die gewünschte Rufnummer wird angezeigt (s. o.)

... für ca. 3 Sekunden drücken. Der Eintrag wird gelöscht.

Rufnummer speichern

... die gewünschte Rufnummer wird angezeigt (s. o.)

... für ca. 2 Sekunden drücken. Sie konnen ggf. die Rufnummer bearbeiten. Drücken Sie die Taste um die letzte Ziffer zulösen oder lang, um die gesamte Rufnummer zu halten. Eine Wahlpause (ca. 3 s) geben Sie mit der Targe.

... erneut drucken und den Speicherplatz eingeben (0..9).

...noch einmal zur Bestätigung drucken.

Das Telefonbuch

Das Telefonbuch kann 10 Einträge aufnehmen.

Rufnummer speichern

Das Telefon ist im Ruhezustand.

... für ca. 2 Sekunden drücken. Das Symbol erscheint im Display.

Rufnummer eingeben. kurz drücken um die letzte Ziffer zu

loschen oder lang, um die gesamte Rufnummer zulöschen. Eine

Wahlpause (ca. 3 s) geben Sie mit der Taste ein.

... erneut drucken.

... Speicherplatz (0 ... 9) eingeben.

... noch einmal drucken um zum Ruhezustand zurück zu kehren.

Zum Speichern weiterer Rufnummern verfahrens Sieitte wie beschrieben.

Rufnummer wahlen

Das Telefon ist im Runezustand.

... kurz drücken.

... Speicherplatz (0 ... 9) eingeben. Der entsprechende Eintrag wird angezeigt.

Die angezeigte Rufnummer wird gewählt.

Rufnummerändern

Das Telefon ist im Ruhezustand.

... kurz drücken.

... Speicherplatz (0 ... 9) eingeben. Der entsprechende Eintrag wird angezeigt.

... für ca. 2 Sekunden drücken. kurz drücken um die letzte Ziffer zu föschen oder lang, um die gesamte Rufnummer zu löschen. Eine Wahlpause (ca. 3 s) geben Sie mit der Taste en.

...noch einmal drücken um die Änderung zu speichern.

Intern Telefonieren

Internen Gesprache, Vermitteln und Konferenzgesprache sind nur möglich, wenn mehrere Mobiteile angemeldet sind.

Internes Geschäft führten

INT	... drücken und die interne Rufnummer (1 ... 5) des gewünschten Mobil- teils eingeben.
/	Zum Annehmen des Geschäfts am gerufenen Mobilteil drücken Sie die Gesprachstaste oder die Freisprechtaste. Sie beenden das Geschäft wie gewöhnt.

Externes Geschäft vermitteltn

Während eines Externgespraches ...

... drücken und die interne Rufhummer (1 ... 5) des gewürschten Mobil- teils eingeben. Das exteige Geschäft wird gehalten.

Wenn das gerufene Mobilteil eingeschaltet wird ggf. Geschäft ankündi- gen.

Drücken Sie die Auflegetaste. Das Geschäft ist übergeben.

Konferenz

Während eines Extemgespraches ...

... drucken und die interne Rufhummer (1 ... 5) des gewünschten Mobil- teils eingeben. Das externe Geschär wird gehalten.

Wenn das gerufene Mobileteil eingeschaltet wird ggf. Geschär ankündi- gen.

Drucken Sie die Taste INT für ca. 3 Sekunden. Die Konferenz ist aufge- baut.

5 Weitere Leistungsmerkmale

Tastensperre

Die Tastensperre verhindert ein unbeabsichtigtes Betätig der Tasten. Eintreffende Anrufe können wie gewöhnt entgegen-genommen werden.

... drucken und halten bis im Display das Symbol für die Tastensperre 1erscheint. Zum Entsperren der Tastatur drucken und halten Sie die Raute-Taste erneut bis das Symbol wieder eríscht.

Tonruf ausschalten (Mobilteil)

Si konnen den Tonruf fur das Mobilieil auch uber eine Programmierung ausschalten (s. Abschnitt „Tonruf").

... drucken und halten bis im Display das Symbol für den ausgeschalte ten Tonruf entscheidt. Zum Wiedereinschalten des Tonrufs drucken und halten Sie die Stern-Taste erneut bis das Symbol wieder erflicht.

Mobilteil anmelden

An einer Basisstation konnen bis zu 5 Mobilteile angemeldet werden. Die mit ihrem Telefon ausgelieferten Mobilteile sind bereits an der Basis angemeldet. Um ein „fremdes" Mobitteil anzumelden beachten Sieitte auch dessen Bedienungsanleitung.

Trennen Sie zuerst die Basis von der Stromversorgung und stecken Sie sie wieder ein. Danach ist die Basis für die Dauer von 3 Minuten im Annelde-Modus.

... am anzumeldenden Mobileil für ca. 3 Sekunden drucken bis und blinking.

... fur ca. 3 Sekunden drucken.

Nummer fur die Basisstation eingeben (1 ... 5).

PIN der Basisstation eingeben (an der Basis DE 331 im Auslieferungs-zustand,0000").

Ist die Anmeldung erfolgreich zeit das Display HS und die interne Rufnummer des Mobilteils.

Mobiltelei abmelden

Sie konnen ein Mobilteil abmelden, um z. B. den „Platz" für ein anderes Mobilteil freizugeben. Beachten Sieitte, dass Sie das Mobilteil, das Sie aktuell für diesen Zweck benutzen, nicht abmelden konnen

Drücken Sie die Taste függa. 3 Sekunden.

Drucken Sie die Taste fur ca. 3 Sekunden.

Geben Sie die PIN der Basisstation ein (an der Basis DE 331 im Auslieferungszustand 0000 ).

Geben Sie die interne Rufnummer des Mobilteils ein, das Sie abmelden möhen (1 ... 5).

Ist die Abmeldung erfolgreich gibt das Mobilteil in den Ruhezustand.

Tonrufmelodie Mobilteil

... drücken und halten für ca. 3 s. Die aktuelle Melodie ertont.

... gewünschte Melodie auswahlen.

Zum Speichern dricken.

Tonruflautstärke Mobilteil

... kurz drücken. Die aktuelle Melodie wird mit der aktuellen Lautstärke gespielt.

... gewündte Laufstärke auswahlen. Im Display erscheidt den Tonrf ausgeschaltet ist.

Zum Speichern drucken.

Flashzeit (R-Taste)

Die Flashzeit zur Nutzung von Netz-Dienstmerkmalen oder zum Betrieb an einer Telefonanlage kann auf 100 ms (üblich für Netz-Dienstmerkmale / Lieferzustand) oder 300 ms eingestellt werden. Wenden Sie sich ggf. an ihren Netzbetreiber oder den Administrator Inherr Telefonanlage.

... drucken und für ca. 3 s halten. Im Display erscheint S (100 ms) oder L (300 ms). Zum Umschalten der Flashzeit drucken Sie erneut für ca. 3 s.

Wahlverfahren (Tonwahl DTMF / Impulswahl)

Sie konnen das Wahlverfahren umschalten. Für moderne Anschlüsse ist das Tonwahlverfahren (MFV /DTMF = Lieferzustand) üblich.

... drücken und für ca. 3 s halten. Im Display erscheidt t (Tonwahl) oder P (Impuls Wahl). Zum Umschalten des Wahlverfahrens drücken Sie eineut für ca. 3 s.

Anhang

Konformitätserklärgung

Dieses Gerat erfuI dtie Anforderungen der EU-Richtlinien:
- 1999/5/EG Richtlinie über Funkanlagen und Telekommunikationsendeinrichtungen und die gegenseitige Anerkennung ihrer Konformität.
- 2005/32/EG Richtlinie „Energiebetriebene Produkte".
- Verordnung 1275/2008, "Stromverbrauch im Bereitschafts- und im Auszustand".
- Verordnung 278/2009 „Netzeile bei Nulllast sowie ihre durchschnittliche Effizienz im Betrieb".

Die Konformitat mit den o. a. Richtlinien wird durch das CE-Zeichen auf dem Gerät bestätig.

Für die kcomplette Konformitatiserklärung nutzen Sieitte den kostenlosen Download von unserer Website www.switel.com

Pflegehinweise

Reinigen Sie die Gehäuseoberflächen mit einem weichen und fusselfreien Tuch.

Verwenden Sie keine Reinigungs- oder Lösungsmittel.

Garantie

SWITEL-Geräte werden nach den modernsten Produktionsverfahren hergestellt und geprüft. Ausgeschüchte Materialien und hoch entwickelte Technologien sorgen für einwandfrei Funktion und lange Lebensdauer.

Ein Garantiefall liegt nicht vor, wenn die Ursache einer Fehlfunktion des Gerätes bei dem Telefonnetzbetreiber oder einer eventuell zwischengeschäfteten Nebenstellenanlage liegt. Die Garantie gilt nicht für die in den Produkten verwendeten Batterien, Akkus oder Akkupacks.

Die Garantiezeit beträgt 24 Monate, gerechnet vom Tage des Kaufs.

Innerhalb der Garantiezeit werden alle Mängel, die auf Material- oder Herstellungsehler zugrückzuführen sind, kostenlos beseitigt. Der Garantieanspruch erlischt bei Eingriffen durch den Käfer oder durch Dritte. Schäden, die durch unsachgemäßte Behandlung oder Bedienung, natürliche Abnutzung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemassen Anschluss oder Installation sowie durch höhere Gewalt oder sonstige äusere Infüsse entstehen, fallen nicht unter die Garantieleistung.

Wir behalten uns vor, bei Reklamationen die defekten Teile auszubessem, zu ersetzen oder das Gerä auszubauschen.

Ausgetauschte Teile oder ausgetauschte Geräte gehen in unser Eigentum über.

Schadenersatzansprüche sind ausgeschlossen, sowie it sie nicht auf Vorsatz oder grober Fahrlichkeit des Herstellers berufen.

Soltte Ihr Gerät Dennoch einen Defekt innerhalb der Garantiezeit aufweisen, wenden Sie sichitte unter Vorlage Ihrer Kaufquittung ausschliesslich an das Geschäft, in dem Sie Ihr SWITEL-Gerät gekauft haben. Alle Gewährleistungsansprüche nach diesen Bestimmungen sind ausschiesslich gegenüber为其m Fachhandller geltend zu machen. Nach Ablauf von zwei Jahren nach Kauf und Übergabe unserer Produkte konnen Gewährleistungsrechte nicht mehr geltend gemacht werden.

Dieses Gerat entspricht der europäischen R&TTE Richtlinie.

Fur die komplette Konformitatserklarung nutzen Sieitte den kostenloen Download von unserer Website www.switel.com.

Bei technischen Problemen konnen Sie sich an unsere Service-Hotline unter Tel. [phone] innerhalb der Schweiz (Kosten Swisscom bei Drucklegung: CHF 2.60/min) wenden.
