Marke	Dawicontrol
Modell	DCDUOMEDIA
Produkttyp	PCI-Host-Controller für USB 2.0 und IEEE 1394
Anzahl USB-Anschlüsse	4 USB 2.0 Anschlüsse
Anzahl IEEE 1394-Anschlüsse	3 IEEE 1394 (FireWire) Anschlüsse
Schnittstelle	PCI 32-Bit Busmaster-kompatibel
USB-Kompatibilität	USB 1.1 und 2.0 (abwärtskompatibel)
Unterstützte Betriebssysteme	Windows 98SE, ME, 2000, XP, 2003
Mitgelieferte Software	ULEAD VideoStudio
Abmessungen (geschätzt)	ca. 120 x 60 mm (Standard-PCI-Karte)
Gewicht (geschätzt)	ca. 50 g
Stromversorgung	Wird über PCI-Bus (5V) versorgt
Hauptfunktionen	Hinzufügen von USB 2.0 und IEEE 1394 Anschlüssen zu einem Desktop-PC
Pflege und Reinigung	Mit einem trockenen, fusselfreien Tuch reinigen. Keine Flüssigkeiten verwenden.
Sicherheit	Computer vor der Installation vom Stromnetz trennen. Vorsichtig behandeln, um elektrostatische Entladungen zu vermeiden.
Ersatzteile und Reparierbarkeit	Nicht zutreffend (integrierte Karte). Bei Defekt die Karte ersetzen.
Allgemeine Informationen	PCI-Controller zum Anschluss von leistungsstarken USB 2.0 und IEEE 1394 (FireWire) Geräten.

Häufig gestellte Fragen - DCDUOMEDIA Dawicontrol

Wie installiere ich den DCDUOMEDIA-Controller?

Öffnen Sie das Gehäuse Ihres Computers, trennen Sie ihn vom Stromnetz, stecken Sie die Karte in einen freien PCI-Steckplatz, und schalten Sie den Computer ein. Folgen Sie den Anweisungen des Hardware-Assistenten zur Installation der Treiber.

Welche Betriebssysteme werden unterstützt?

Windows 98SE, Windows ME, Windows 2000, Windows XP und Windows 2003 werden unterstützt.

Muss ich zusätzliche Treiber installieren?

Unter Windows 98SE/ME werden die Treiber für USB 1.1 und IEEE 1394 automatisch erkannt, aber der USB 2.0 Treiber benötigt die mitgelieferte Diskette. Unter Windows 2000/XP/2003 müssen nur die USB 2.0 Treiber manuell installiert werden.

Wie installiere ich den USB 2.0 Treiber unter Windows 98SE?

Nach dem Neustart erscheint der Hardware-Assistent. Folgen Sie den Schritten, wählen Sie 'Den besten Treiber suchen', aktivieren Sie 'Diskettenlaufwerke' und legen Sie die Diskette ein. Klicken Sie auf 'Weiter' bis zum Ende.

Was tun, wenn mein Sony Camcorder unter Windows 98SE nicht erkannt wird?

Öffnen Sie den Gerätemanager, wählen Sie 'Texas Instruments OHCI Compliant IEEE 1394 Host Controller', gehen Sie zu Eigenschaften > Einstellungen, aktivieren Sie 'Unterstützt nicht konforme Geräte', und starten Sie neu.

Ist der Controller mit USB 1.1 kompatibel?

Ja, er ist abwärtskompatibel mit USB 1.1 Geräten und Kabeln.

Kann ich mehrere DCDUOMEDIA-Karten im selben Computer verwenden?

Ja, Sie können mehrere Karten in verschiedenen freien PCI-Steckplätzen installieren, sofern ausreichend Systemressourcen vorhanden sind.

Wie überprüfe ich eine korrekte Installation?

Öffnen Sie den Gerätemanager und stellen Sie sicher, dass die Geräte 'Universal Serial Bus Controller' und 'IEEE 1394 Host Controller' fehlerfrei angezeigt werden.

Wird die Software ULEAD VideoStudio mitgeliefert?

Ja, eine CD mit der Videobearbeitungssoftware ULEAD VideoStudio wird mit der Karte geliefert.

Welche Sicherheitsvorkehrungen sind bei der Installation zu beachten?

Trennen Sie den Computer immer vom Netzstrom, bevor Sie das Gehäuse öffnen. Gehen Sie vorsichtig mit der Karte um, um elektrostatische Entladungen zu vermeiden (verwenden Sie wenn möglich ein Antistatik-Armband).

BEDIENUNGSANLEITUNG DCDUOMEDIA Dawicontrol

DAWICONTROL GmbH Postfach 1709

D-37007 Göttingen

HotLine: [phone]

Montag-Freitag:09:00-17:00

Internet: www.dawicontrl.com

2ndEdition

Internet: www.dawicontrl.com

2ièédition

Internet: www.dawicontrl.com

Alle Rechte weltweit vorbehalten, insbesondere das Recht des Nachdrucks sowie der Übersetzung, auch einzelner Textteile. Der gewerbliche Weiterverkauf bedarf der schriftlichen Zustimmung durch die Geschäftslleitung.

IBM, PC, XT, AT und OS/2 sind eingetragene Warenzeichen der International Business Machines. MS-DOS und MS-Windows sind eingetragene Warenzeichen der Microsoft Inc. Novell NetWare ist ein eingetragenes Warenzeichen der Novell Inc. Dawicontrol ist eingetragenes Warenzeichen der Dawicontrol Computersysteme GmbH.

Der DC-DuoMedia ist ein PCI-Controller, welcher 4 USB 2.0 und 3 IEEE 1394 Ports zum Anschluss von High Performance USB und IEEE 1394 Geräten bereitstellt.

1.1 Der Universal Serial Bus 2.0

Der USB 2.0 Standard ist als Erweiterung des industriellen Standards in der PC-Architektur vorgesehen. Das Hauptaugenmerk ist auf PC Peripheriegeräte gerichtet, die sowohl Verbraucher-, wie auch Businesslösungen erfolglichen. Die Geräte und Kabel des USB 1.1 sind weiterhin verwendbar. Ebenso gilt nach wie vor die von USB bekannte Steckercodierung, d.h. der breite Stecker zeigt immer in Richtung des Host-Controllers und der keinere dagegen immer in Richtung der Peripherie.

1.2 Der IEEE 1394 Bus

IEEE 1394 (auch betracht als FireWire™ und iLink™) ist bereits heute der Standard der digitalen Videobearbeitung im Consumer-Bereich. Der IEEE 1394 Standard bietet eine flexible und kostengūnstige Möglichkeit, große Datenmengen in Echtzeit zwischen digitalem Equipment wie z.B. DV-Camcorder und einem PC zu übertragen. Durch das rein digitale Interface werden Qualitätsverluste, wie sie bei der Verwendung von analogen Kamas entstehen, vollig vermieden.

2. Einbau

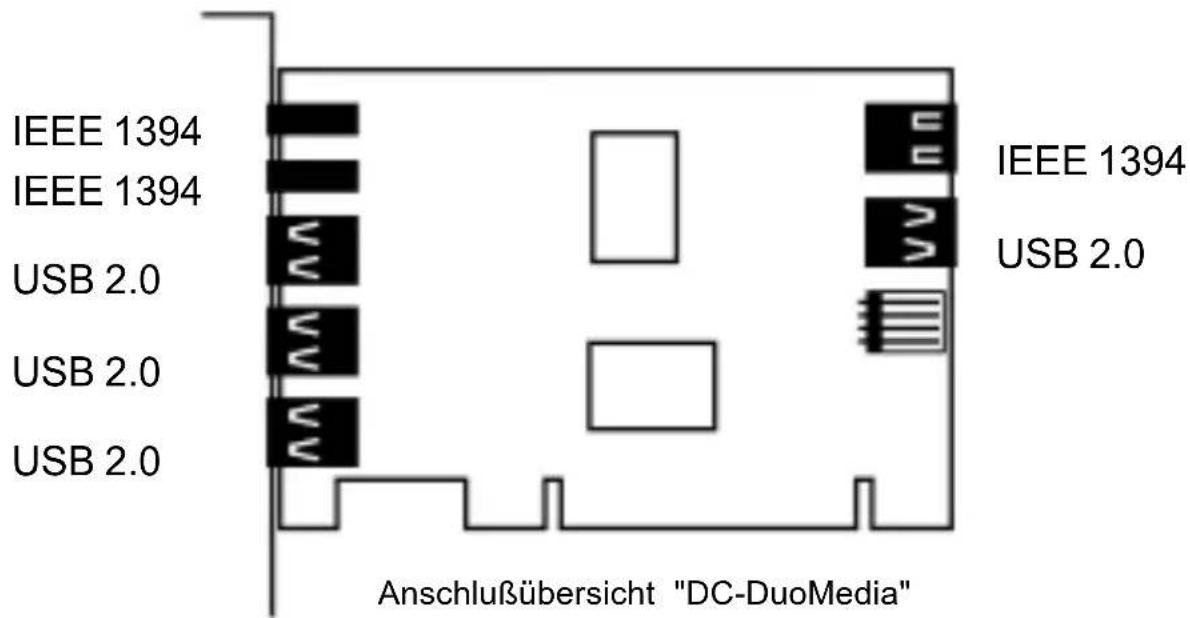

Zum Einbau des DC-DuoMedia Controllers mussen Sie das Gehäuse Ihres Computers öffnen; beachten Sie in diesen Zusammenhang die Gewährleistungsbedingungen des Herstellers. Vor dem öffnen des Gehäuses in jedem Fall den Computer ausschalten und den Netzsteckerziehen! Den DC-DuoMedia Controller können Sie in einem beliebigen freien „Busmaster"-fähigen 32 Bit PCI-Slot installieren.

3. Software Installation

3.1 Windows 98SE / Windows ME

Die Software Installation des DC-DuoMedia verläuft in mehreren Phasen. Dabei werden Treiber für die USB 1.1- bzw. USB 2.0 Unterstützung und den IEEE 1394-Bereich installiert.

3.1.1 Die USB 1.1 Unterstützung

Da die USB 1.1-Treiber bei den heutigen Motherboards schon Standard sind, werden diese ebenfalls automatisch installiert.

ACHTUNG: Die im Folgenden beschriebene Installation wird zweimal durchlaufen.

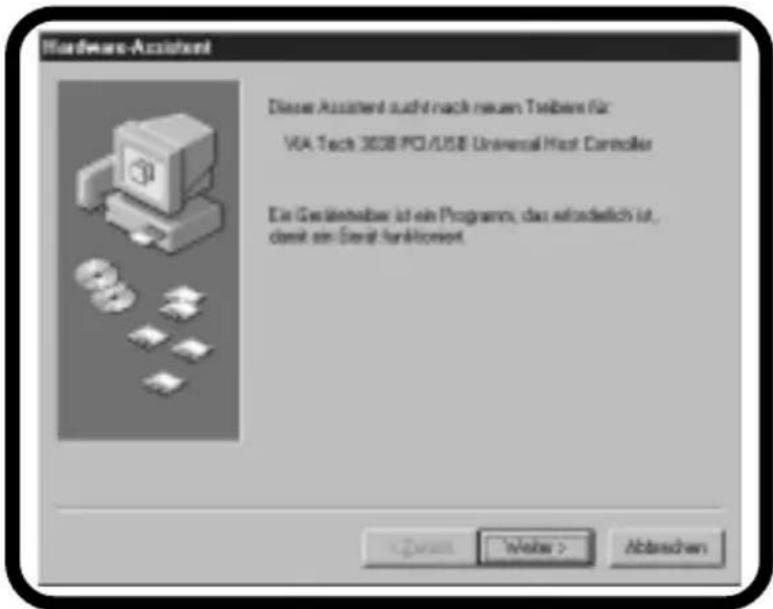

Es erscheint der "Hardware-Assistant". Klichen Sie auf,Weiter.

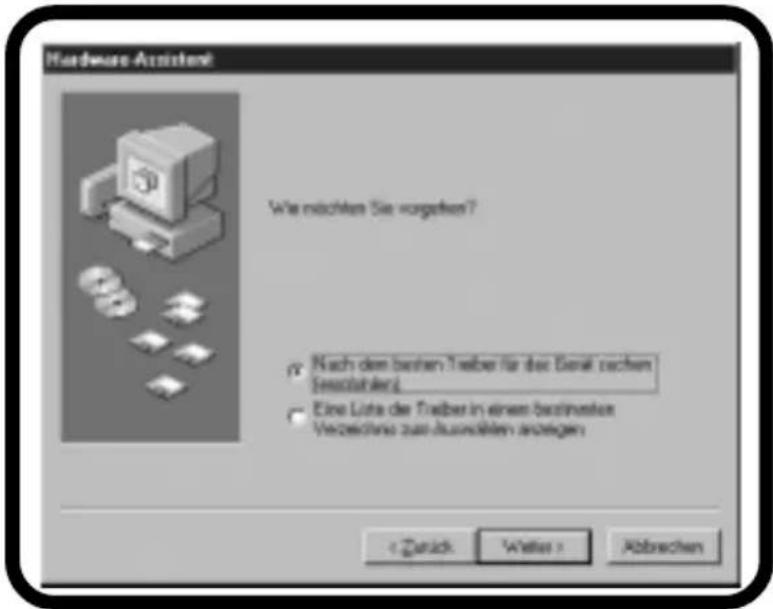

Lassen Sie Windows nach dem besten Treiber suchen und klichen Sie auf,Weiter".

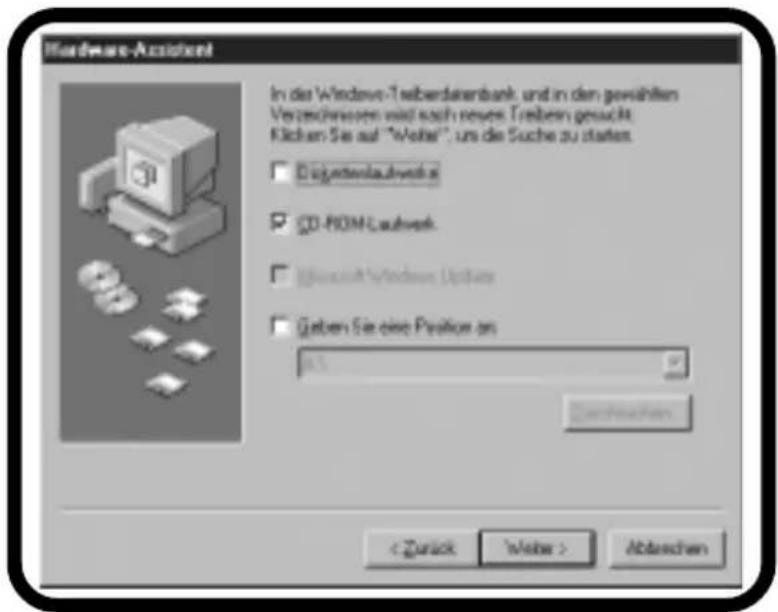

Im nachsten Fenster klichen Sieitte ohne Änderungen auf,Weiter

Wenn folgende Meldung entscheint, klichen Sie auf „Weiter".

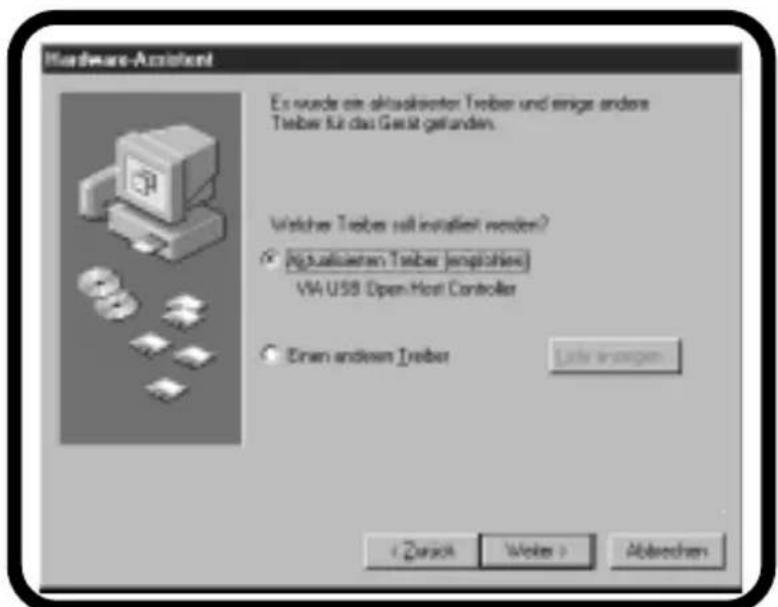

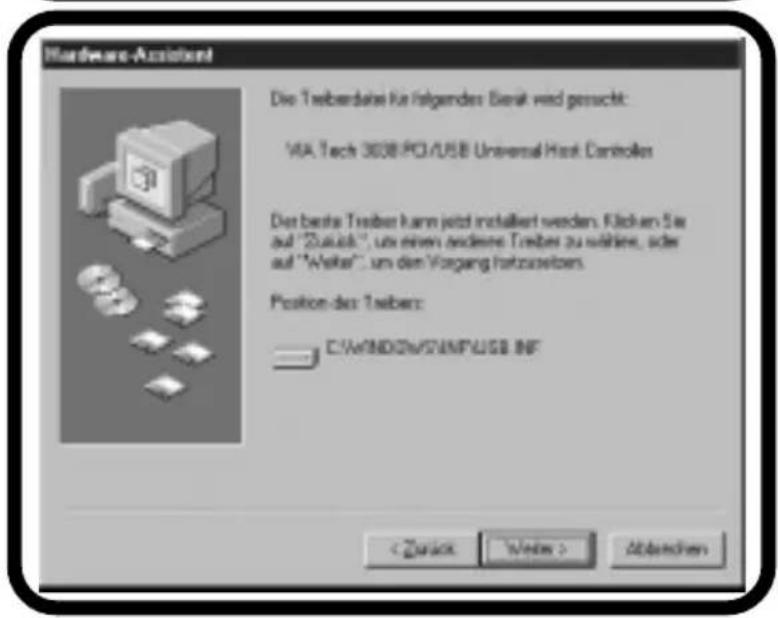

Windows zeit den gefundenen Treiber. Klichen Sie auf,Weiter

- 6 - Handbuch

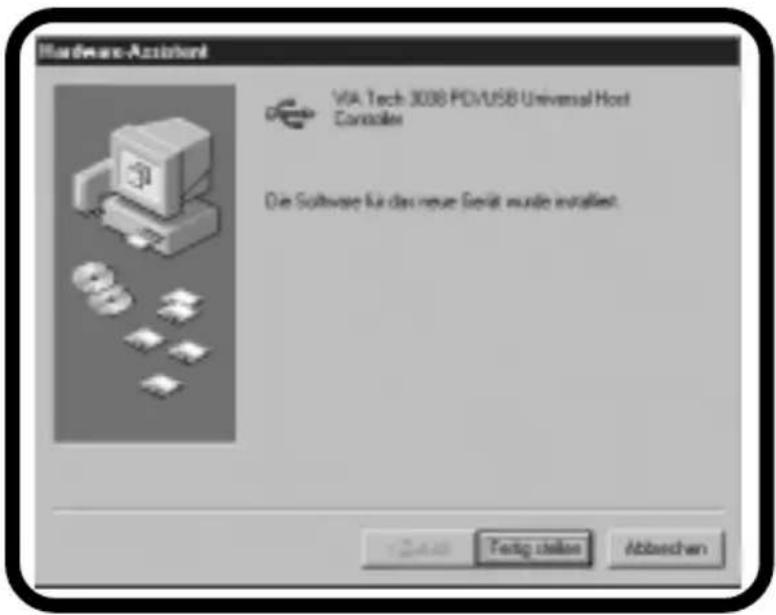

Windows installiert nun den Treiber. Klichen Sie auf „Fertig stellen".

3.1.2 Der USB 2.0-Treiber

Zur Installation des USB 2.0-Treibers halten Sieitte die mitgelieferte Treiber-diskette bereit.

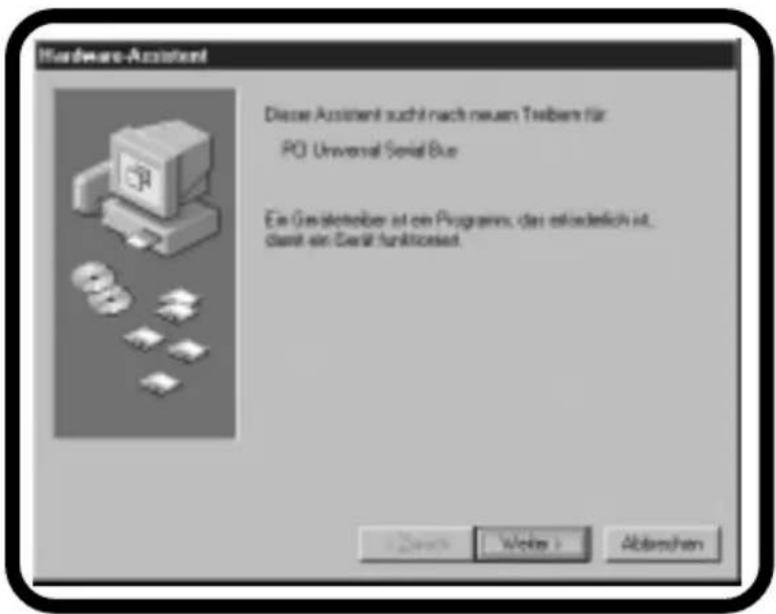

Wieder meldet sich der „Hardware-Assistant".

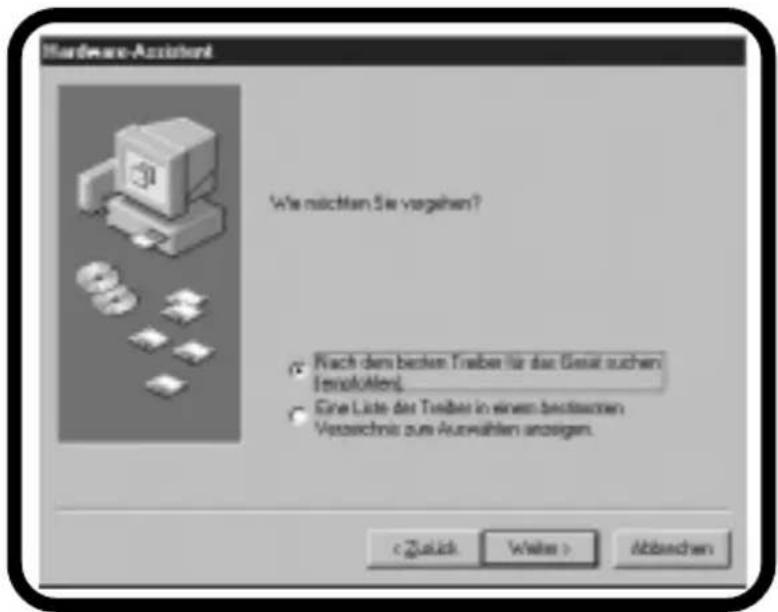

Im folgenden Fenster klichen Sieitte auf "Weiter".

Markieren Sie das Kästchen vor „Diskettenlaufwerke“, legen Sie die mitgelieferte Treiber-diskette ins Diskettenlaufwerk und klichen Sie auf „Weiter".

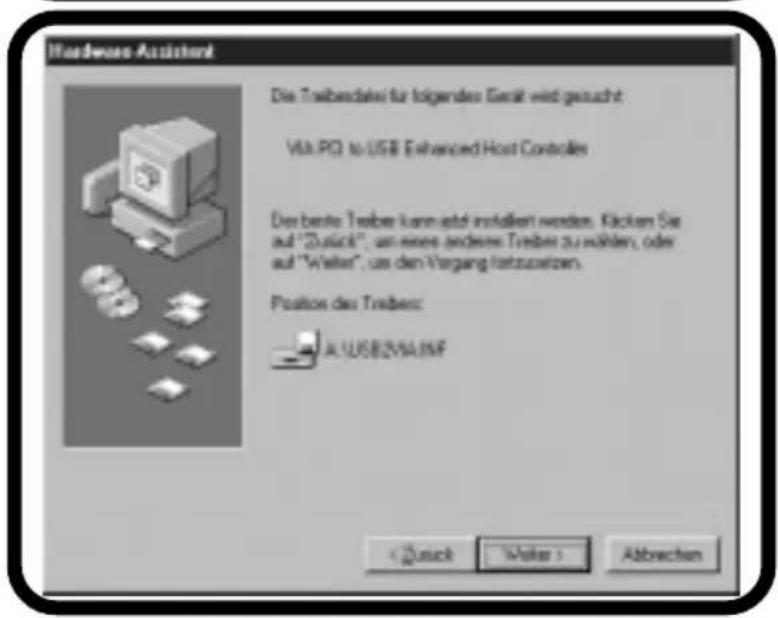

These Meldung erscheint, wenn Windows den Treiber gefunden hat, klichen Sie auf „Weiter".

- 8 - Handbuch

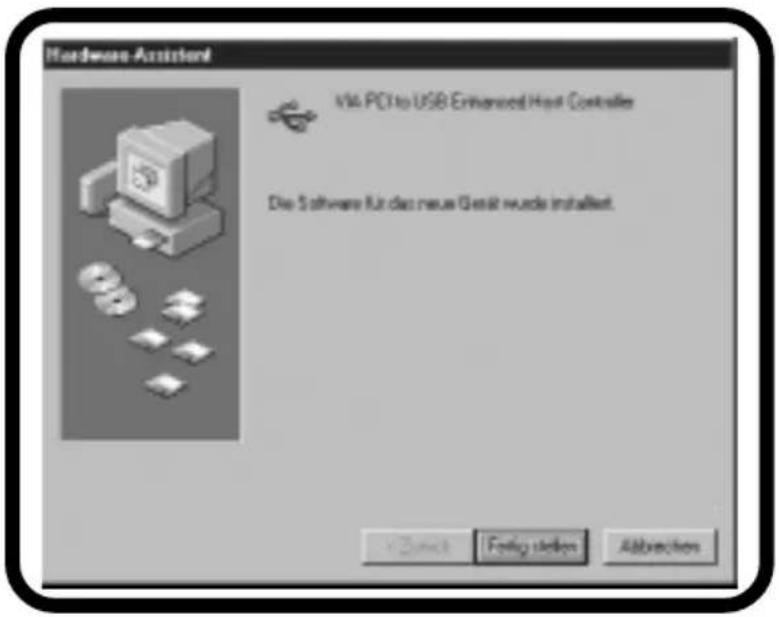

Windows installiert nun den Treiber. Klichen Sie abschlussend auf „Fertig stellen".

3.1.3 Der IEEE 1394 Treiber

Die IEEE 1394-Treiber werden von Windows ME automatisch installiert, Windows 98SE verlangt hier die Betriebssystem CD.

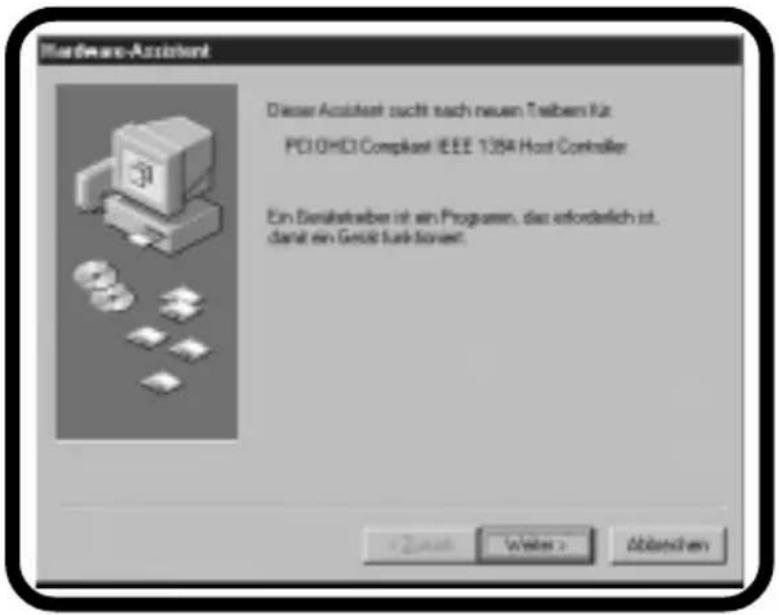

Wieder erscheint der „Hardware-Assistent". Klicken Sie auf „Weiter".

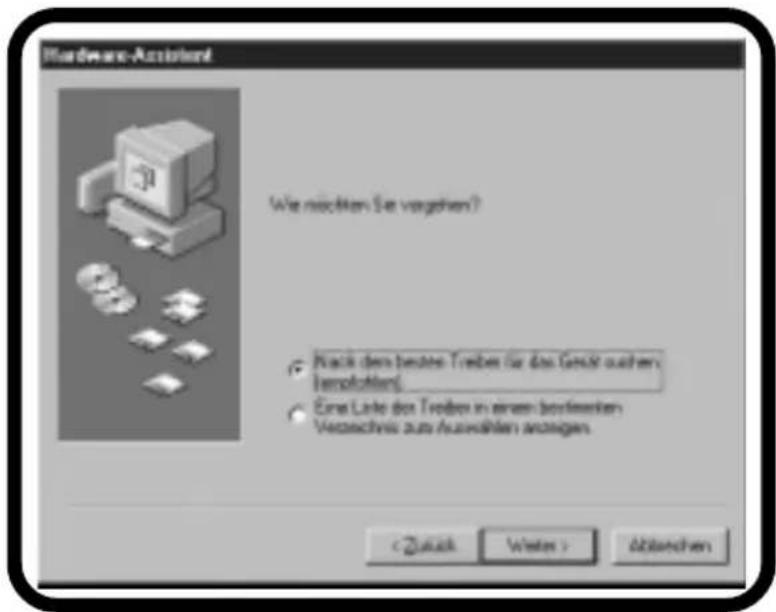

Wahlen Sie, "Nach dem besten Treiber für das Gerät suchen (empfohlen)" aus und klichen Sie auf, "Weiter".

Legen Sie ihre Windows-CD in das CD-Laufwerk, markieren Sie das Kästchen vor "CD-ROM-Laufwerk" und klichen Sie auf „Weiter".

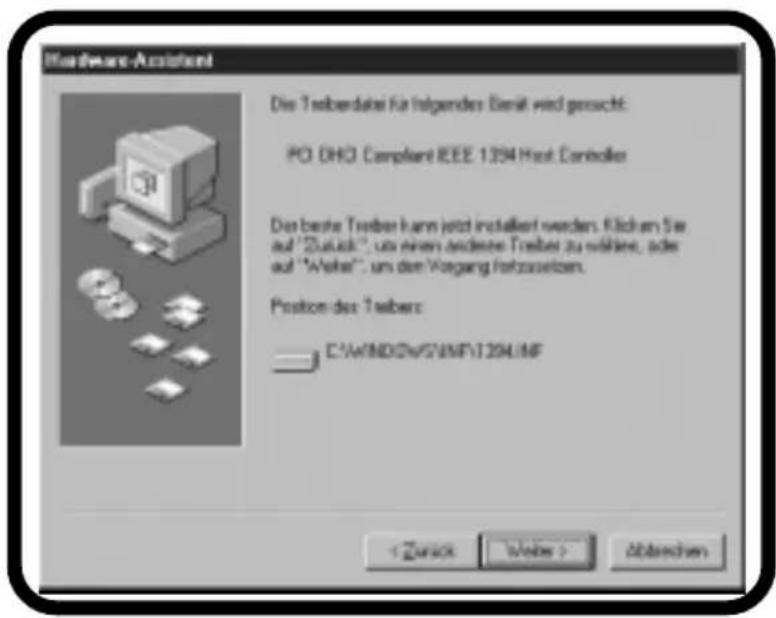

Im folgenden Fensterzeigt Windows den gefunden Treiber. Klichen Sie auf,Weiter

- 10 - Handbuch

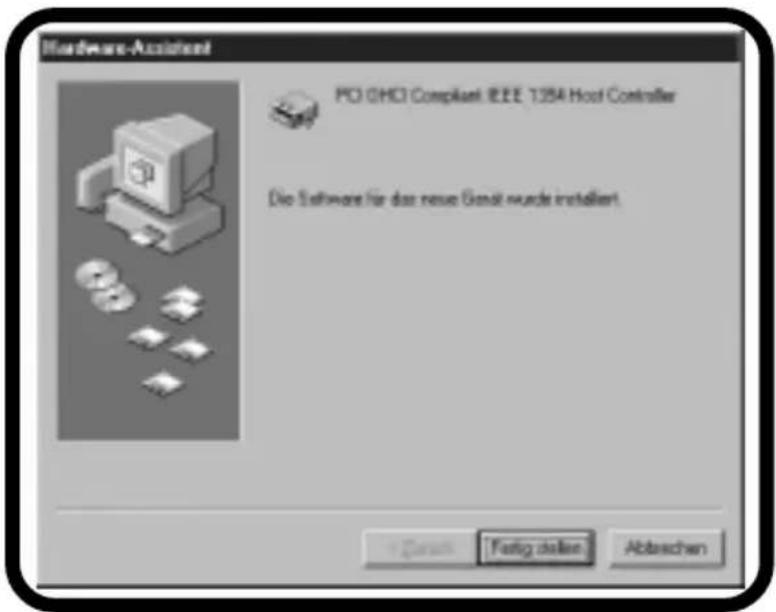

Windows installiert nun den Treiber. Klichen Sie auf „Fertig stellen".

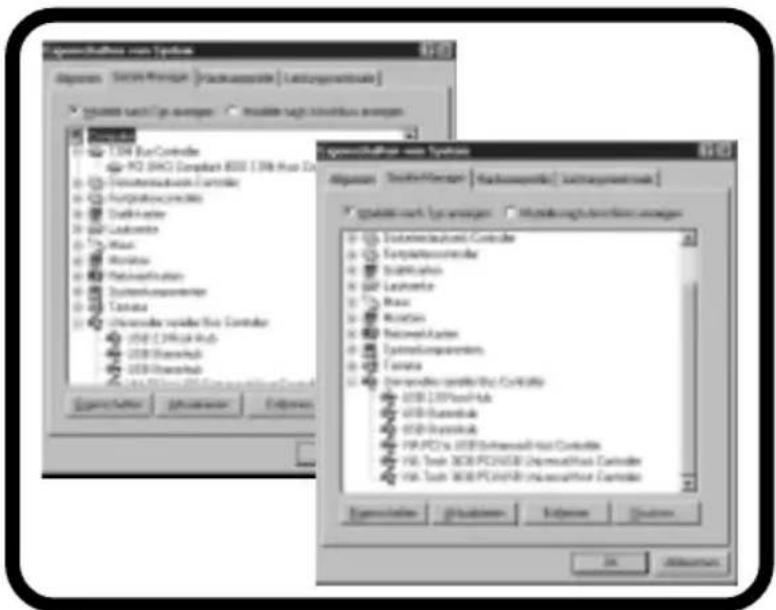

Um eine erfolgreiche Installation sicherzustellen, öffnen Sieitte den Geräte-Manager und überprüfen, ob die Gerätefehlerfrei eingetragen sind.

3.2 Windows 2000 / XP / 2003

Die Software Installation des DC-DuoMedia durchlauf mehrere Phasen. Es werden Treiber für die USB 1.1- bzw. USB 2.0 Unterstützung und den IEEE 1394-Bereich installiert.

Die Installation der USB 1.1 Unterstützung und des IEEE 1394-Treibers erfolgt voll automatisch. Einzig der USB 2.0 Treiber muß installiert werden.

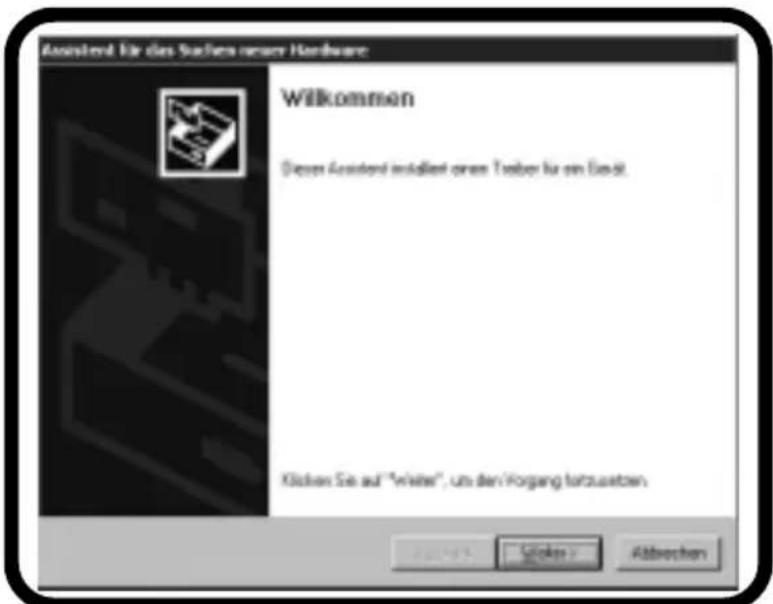

Während des ersten Neustarts des Computers nach Einbau des DC-DuoMedia erscheid der „Hardware-Assistant". Legen Sie{nun die mitgelieferte Treiber-diskette ein und klichen Sie auf „Weiter".

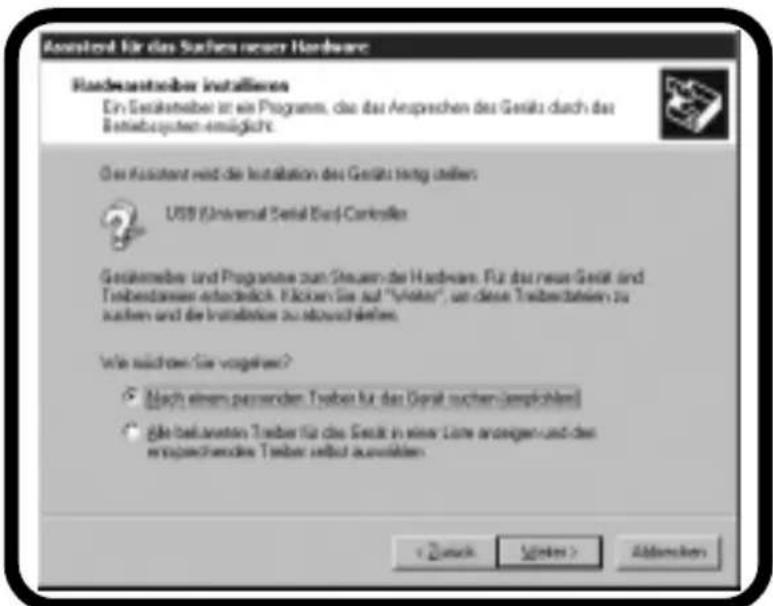

Markieren Sie im folgenden Fenster den Menüpunkt „Nach einem passenden Treiber für das Gerätuchen (empfohlen) und klichen Sie auf „Weiter".

- 12 - Handbuch

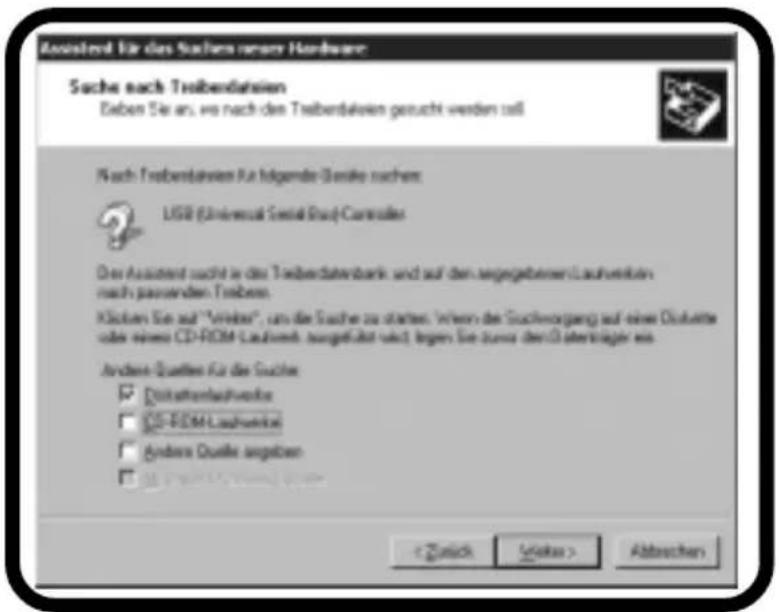

Markieren Sie das Kästchen vor „Diskettenlaufwerke" und klichen Sie auf „Weiter".

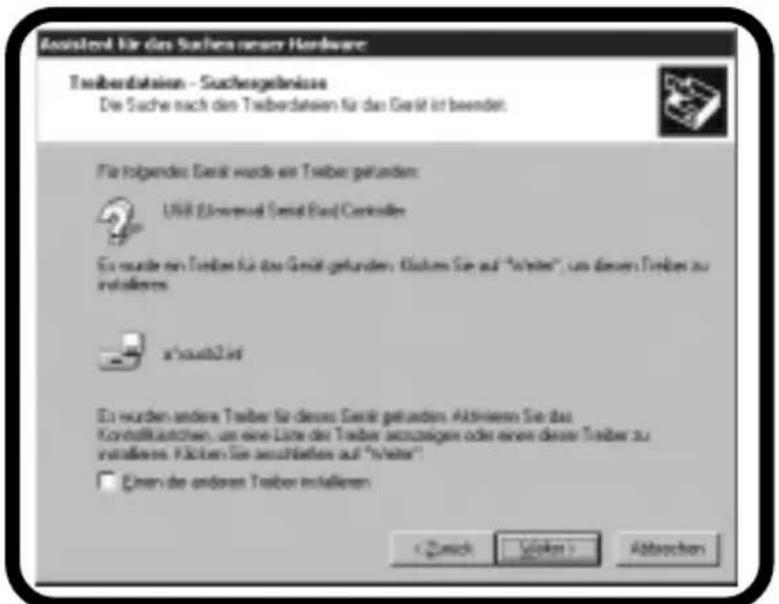

These Meldung
erscheint, wenn Windows
den Treiber gefunden hat.
Klichen Sie auf „Weiter“.

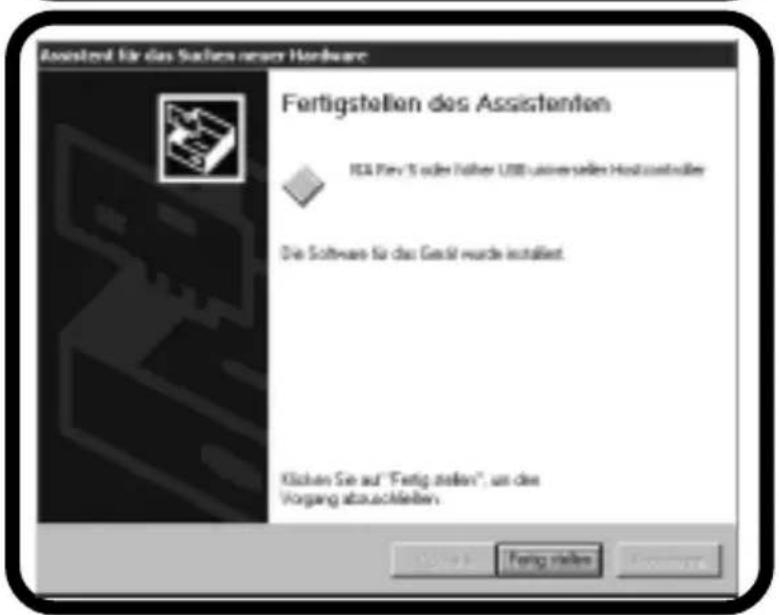

Der Treiber wird von Windows installiert. Klichen Sie nun auf „Fertig stellen".

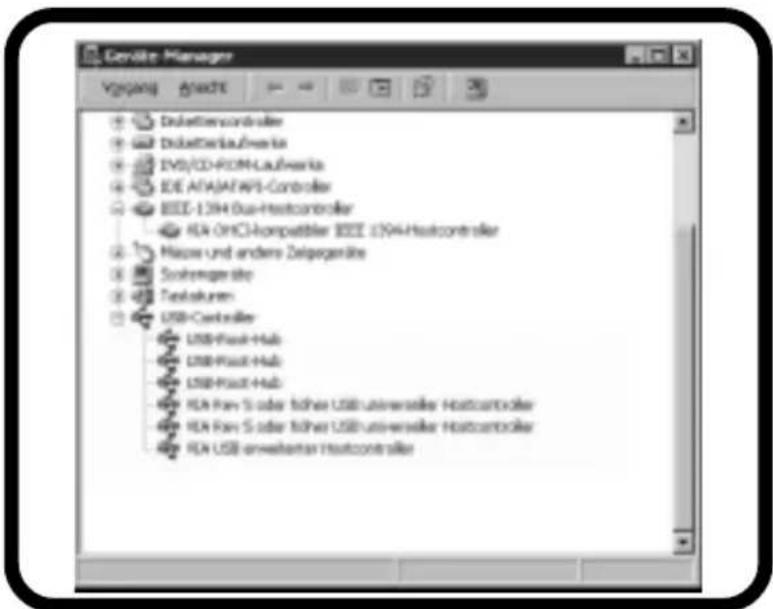

Um eine erfolgliche Installation sicherzustellen, öffnen Sieitte den Geräte-Manager und überprüfen, ob die Geräte fehlerfrei eingetragen sind.

4. Videosoftware „ULEAD VideoStudio“

Legen Sie die ULEAD-CD in ihr CD-ROM Laufwerk ein. Falls die Installation nicht automatisch startet, führen Sieitte die Datei „Setup.exe" auf der CD aus. Folgen Sie den Anweisungen auf dem Bildschirm.

5. Problemlösungen

In manchen Fällen erkennt Windows 98SE bestimmte SONY Camcorder nicht. Um diesen Problem zu beheben, öffnen Sieitte den Gerätemanager und
