Produkttyp	Dunstabzugshaube
Marke	Novy
Modell	814
Einbaumaße (L x T)	525 x 275 mm
Filtertyp	100% Metallfilter
Anzahl der Geschwindigkeitsstufen	3 (I, II, III)
Beleuchtung	Leuchtstoffröhre 15 W
Gesamtverbrauch	115 W
Spannungsversorgung	230 V ~ 50 Hz, Erdanschluss
Bedienung	8-stufiger Drehschalter (Aus, Beleuchtung, 3 Geschwindigkeitsstufen mit/ohne Beleuchtung)
Garantie	5 Jahre (Haushaltsgebrauch), 1 Jahr (gewerblicher Gebrauch)
Gehäusematerial	Edelstahl – gemäß Pflege mit Novy Inoxcleaner
Installationstyp	Einbau (Ausschnitt erforderlich)
Filterwartung	Reinigung in der Spülmaschine oder von Hand, mindestens 2 Mal pro Monat
Außenreinigung	Feuchtes Tuch und mildes Reinigungsmittel; chlorhaltige oder scheuernde Produkte vermeiden
Sicherheit	Flambieren unter der Haube verboten; Fettbrände nicht mit Wasser löschen
Technischer Kundendienst Belgien	056/36.51.02 (Reparatur) / 056/36.51.01 (Kundendienst)
Technischer Kundendienst Frankreich	03.20.94.06.62
Mitgeliefertes Zubehör	4 Aluminiumprofile, 4 Winkel, Schrauben
Lampenwechsel	Leuchtstoffröhre 15 W + Starter 4/80 W

Häufig gestellte Fragen - 814 NOVY

Wie reinige ich den Fettfilter der Dunstabzugshaube Novy 814?

Der 100% Metallfilter kann in der Spülmaschine oder von Hand gereinigt werden. Zur manuellen Reinigung in heißem Wasser mit Flüssigwaschmittel einweichen, bürsten, abspülen und trocknen. Überprüfen Sie die Sauberkeit, indem Sie gegen das Licht halten.

Wie oft muss ich den Fettfilter reinigen?

Es wird empfohlen, den Filter mindestens zweimal im Monat zu reinigen, bei starker Nutzung häufiger. Ein zu stark verschmutzter Filter kann eine Brandgefahr darstellen.

Wie tausche ich die Leuchtstoffröhre der Dunstabzugshaube aus?

Trennen Sie die Dunstabzugshaube vom Stromnetz und lassen Sie die Lampen abkühlen. Klappen Sie das Leuchtgehäuse nach hinten, schrauben Sie die 10 Schrauben der Abdeckung ab, um an die Leuchtstoffröhre (15 W) und den Starter (4/80 W) zu gelangen. Ersetzen Sie diese durch identische Teile.

Wie lange ist die Garantie für die Dunstabzugshaube Novy 814?

Die Garantie beträgt 60 Monate (5 Jahre) bei Haushaltsgebrauch, beschränkt auf 12 Monate bei gewerblicher Nutzung oder in Hotels. Die Garantie beginnt mit dem Lieferdatum.

Was tun, wenn meine Dunstabzugshaube nicht mehr funktioniert?

Überprüfen Sie zuerst die Stromversorgung und den Anschluss. Wenn das Problem weiterhin besteht, kontaktieren Sie den technischen Kundendienst von Novy: in Belgien unter 056/36.51.02, in Frankreich unter 03.20.94.06.62. Halten Sie die Typennummer (hinter dem Fettfilter) bereit.

Kann ich die Dunstabzugshaube mit einem Gaskocher verwenden?

Ja, aber sorgen Sie für ausreichende Belüftung. Bei gleichzeitigem Betrieb mit Gasgeräten darf der Unterdruck im Raum 4 Pa (0,04 mBar) nicht überschreiten. Öffnen Sie ein Fenster oder eine Lüftungsklappe.

Warum macht meine Dunstabzugshaube Geräusche?

Übermäßige Geräusche können von einem verschmutzten Filter oder Installationsfehlern herrühren. Reinigen Sie den Filter regelmäßig. Wenn das Geräusch anhält, überprüfen Sie, ob die Montageschrauben fest sitzen und der Abluftkanal nicht verstopft ist.

Muss ich die Küche lüften, während die Dunstabzugshaube läuft?

Ja, es ist wichtig, dass frische Luft in die Küche gelangen kann (Tür oder Fenster einen Spalt öffnen). Ein Mangel an Belüftung kann die Leistung der Dunstabzugshaube um 50 % oder mehr reduzieren.

Wie installiere ich die Dunstabzugshaube Novy 814?

Die Installation muss von einem qualifizierten Installateur durchgeführt werden. Planen Sie einen Einbauausschnitt von 525 x 275 mm. Befestigen Sie die Dunstabzugshaube durch Verschraubung durch die umlaufenden Winkel. Verbinden Sie die Aluminiumprofile mit den Winkeln und schieben Sie den Rahmen in den Sensor.

Wo finde ich die Typennummer meiner Dunstabzugshaube?

Die Typennummer befindet sich auf dem Typenschild hinter dem Fettfilter. Notieren Sie sie vor einer Reparatur- oder Ersatzteilanfrage.

BEDIENUNGSANLEITUNG 814 NOVY

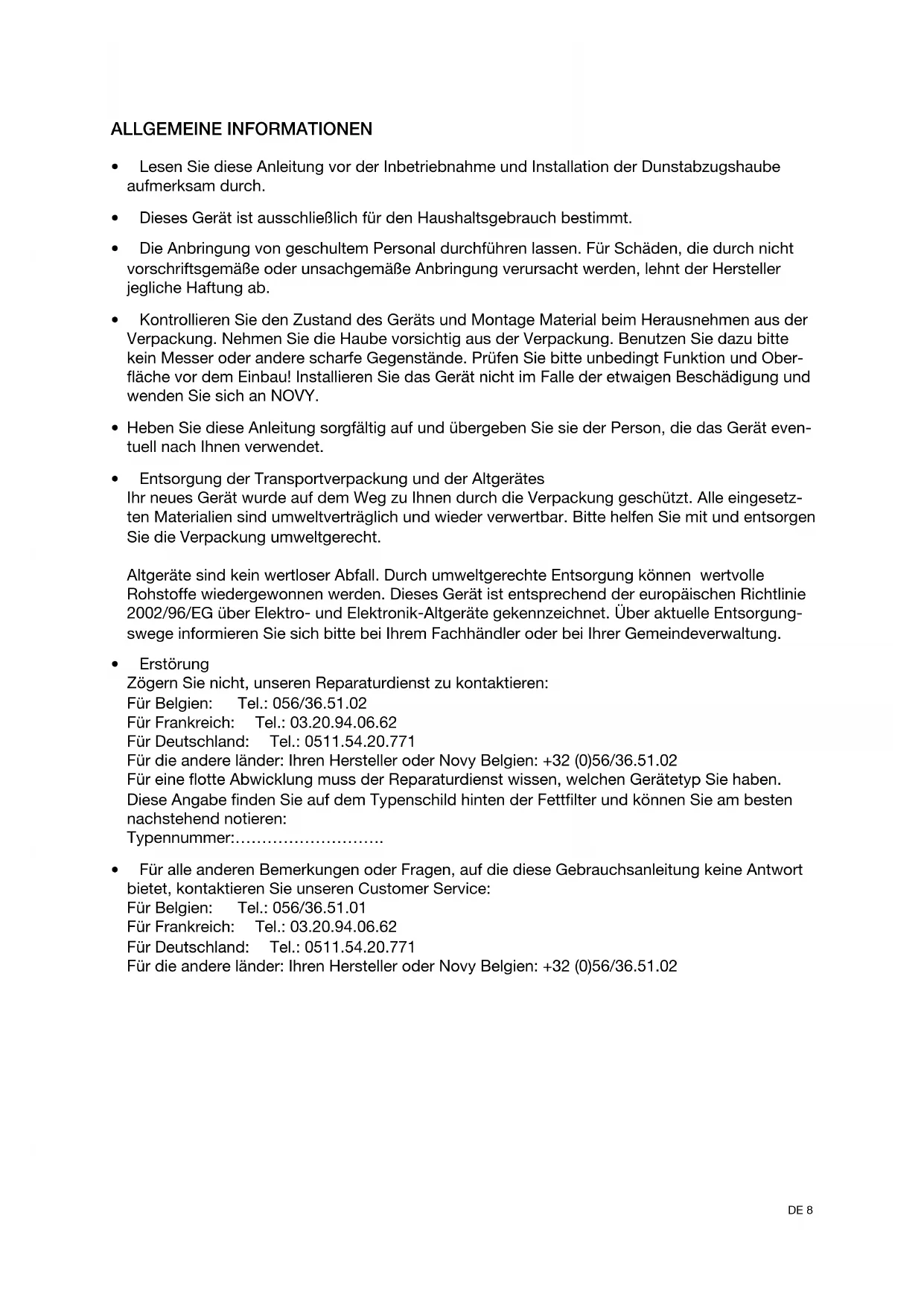

DE - Belgien Montage- und Bedienungsanleitung p. 8 Deutschland

• Lesen Sie diese Anleitung vor der Inbetriebnahme und Installation der Dunstabzugshaube aufmerksam durch.
• Dieses Gerät ist ausschließlich für den Haushaltsgebrauch bestimmt.
• Die Anbringung von geschultem Personal durchführen lassen. Für Schäden, die durch nicht vorschriftsgemäße oder unsachgemäße Anbringung verursacht werden, lehnt der Hersteller jegliche Haftung ab.
• Kontrollieren Sie den Zustand des Geräts und Montage Material beim Herausnehmen aus der Verpackung. Nehmen Sie die Haube vorsichtig aus der Verpackung. Benutzen Sie dazu bitte kein Messer oder andere scharfe Gegenstände. Prüfen Sie bitte unbedingt Funktion und Oberfläche vor dem Einbau! Installieren Sie das Gerät nicht im Falle der etwaigen Beschädigung und wenden Sie sich an NOVY.
• Heben Sie diese Anleitung sorgfältig auf und übergeben Sie sie der Person, die das Gerät eventuell nach Ihnen verwendet.

- Entsorgung der Transportverpackung und der Altgerätes Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte helfen Sie mit und entsorgen Sie die Verpackung umweltgerecht.

Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden. Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte gekennzeichnet. Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei Ihrer Gemeindeverwaltung.

- Erstörung

Zögern Sie nicht, unseren Reparaturdienst zu kontaktieren:

Für Belgien: Tel.: [phone]

Für Frankreich: Tel.: [phone]

Für Deutschland: Tel.: [phone]

Für die andere länder: Ihren Hersteller oder Novy Belgien: +32 (0)56/36.51.02

Für eine flotte Abwicklung muss der Reparaturdienst wissen, welchen Gerätetyp Sie haben.

Diese Angabe finden Sie auf dem Typenschild hinten der Fettfilter und können Sie am besten nachstehend notieren:

Typennummer:......

- Für alle anderen Bemerkungen oder Fragen, auf die diese Gebrauchsanleitung keine Antwort bietet, kontaktieren Sie unseren Customer Service:

Für Belgien: Tel.: [phone]

Für Frankreich: Tel.: [phone]

Für Deutschland: Tel.: [phone]

Für die andere länder: Ihren Hersteller oder Novy Belgien: +32 (0)56/36.51.02

Wirkung

HINWEIS: Diese Gebrauchsanleitung gilt für mehrere Geräteausführungen. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen.

Wie gross Ihre Küche oder offene Küche ist, man kann nur die Menge Luft absaugen wie herangeführt wird.

Beim Gebrauch der Dunstabzugshaube bitte ein Fenster oder Innentür öffnen oder einen Zufuhrrost anbringen. Eine zu kleine oder keine Luftzufuhröffnung gibt eine wichtige Abnahme der Absaugkapazität.

Wenn es zu wenig Luftzufuhr gibt dann kann ein Luftzurückstau entstehen in anderen Abluftkanalen, wie z.B. via den Luftabfluss des offenen Kamins oder anderen Heizgeräten.

Beim gleichzeitigen Gebrauch der Haube mit Geräte, welche nicht elektrisch arbeiten, darf der Unterdruck im Zimmer nicht grösser sein als 4 Pa (= 0,04 mBar).

Sicherheit

• Nicht flambieren unter der Absaugfläche.
  • Fritieren nur unten Aufsicht.
  • Bei Brand die Haube ausschalten.
• Feuer nicht mit Wasser löschen. Abdecken mit ein Deckel, ein feuchten Tuch oder eine Decke.

Tips

Der Dunst wird wirkungsvoll entfernt durch:

• Einschalten der Dunstabzugshaube am Anfang des Kochens.
• Ausschalten der Dunstabzugshaube einige Minuten nach dem Ende des Kochens.
• Setzen Sie Kochtöpfe oder Bratpfannen mit aufwallenden Dampfen so auf das Kochfeld, daß diese unter der Absaugfläche kommen.
• Vermeiden Sie Zug zwischen Kochfeld und Absaugfläche.

Bedienung

An der Unterseite befindet sich ein rotierende Schalter mit 8 Stellungen respektive :

0 : Dunstabzugshaube funktioniert nicht ☀️ : Beleuchtung uch, III : 3 Geschwindigkeiten ohne Beleuchtung I, II, III + ⚙️ : 3 Geschwindigkeiten mit Beleuchtung

Je nach Benutzungsdauer, aber mindestens alle 3 Wochen, sollen die Fettfilter herausgenommen und gereinigt werden.

Dazu den Beleuchtungskasten vorn herunterklappen, dann das Fettfilter an dem dafür vorgesehenen Griff herausziehen.

Der Filter wird in kochendem Wasser mit fettlösenden Reinigungsmitteln gesäubert.

Nach der Reinigung das Filter abtropfen und trocknen lassen.

Zur Reinigung keinen Stahlwollschwamm verwenden.

WICHTIG ! Wenn Sie die Instruktionen nicht beachten, so besteht die Möglichkeit auf Feuergefahr durch die Verunreinigung des Filters.

Reinigung der Haube

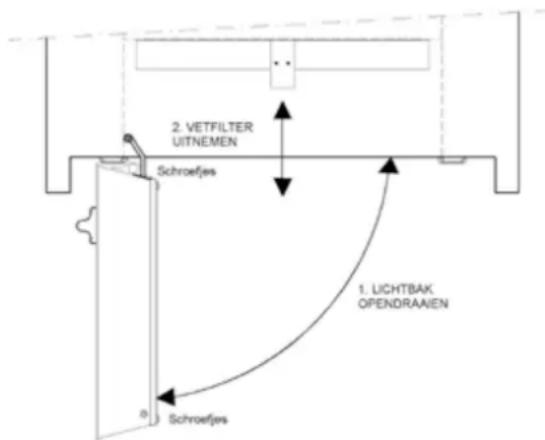

2. VETFILTER UITNEMEN Schroefjes 1. LICHTBAK OPENDRAAIEN Schroefjes

Die Lampen abkühlen lassen.

Um die Haube zu reinigen, verwenden Sie einen feuchten Tuch und Reinigungsmittel. Zur Reinigung keinen Stahlwollschwamm verwenden. Nicht reinigen mit aggressiven und Chlorhaltende Produkte. Bleichwasser ist auch sehr schädlich für Edelstahl. Edelstahlen flache pflegen mittels NOVY Inoxcleaner (906060).

Montage der Haube

Wenn Sie die Verpackung von der Dunstabzugshaube entfernen, achten Sie darauf, daß das Montagematerial lose ist. Für die Montage der Dunstabzugshaube D 814 soll ein Ausschnitt von 525 x 275 mm vorgesehen werden.

Ersatz der Lampe

Falls die Lampe oder Starter defekt ist, können Sie diese ersetzen wie folgt: Ziehn Sie die gläserne Unterplatte aus.

Hierfür drehen Sie die Schrauben an der Vorseite des Apparats los. Jetzt können Sie die gläsern Unterplatte aus dem Kader schieben.

Der Starter und Lampe sind 15 Watt

Elektrischer Anschluß

Für den elektrischen Anschlu hat das Gerät einem Schutzkontakt-Stekker. Bauseits mu hierfür eine vorschriftmäßig installierte Schutzkontakt-Steckdose für Wechselstrom vorhanden sein (Siehe auch die Angaben auf dem Typenschild). Die Steckdose muß gut erreichbar montiert sein.

GENERAL INFORMATION

ELEKTRISCHE AANSLUITING

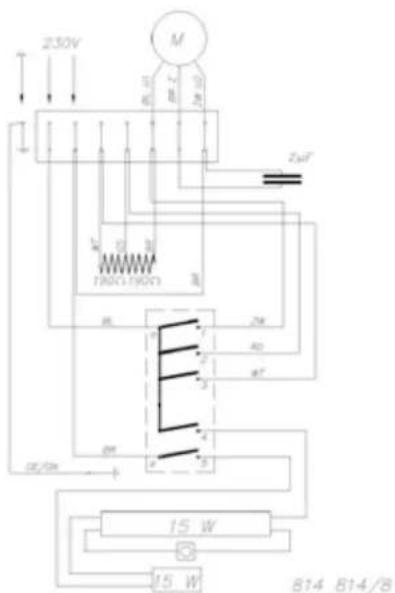

Elektrisch schema - Schéma électrique - Elektrischer Schaltplan - Electrical scheme

814

230V M ZnF 1900/1900T 80 70 60 50 40 30 20 10 5 4 3 2 1 0 -1 -2 -3 -4 -5 -6 -7 -8 -9 -10 -11 -12 -13 -14 -15 W -15 W 814 814/8

WT	wit	blano	weiss	white
GE/GN	geel/groen	jaune/vert	galb/grün	yellow/green
GS	grijs	gris	grou	grey
RD	rood	rouge	rot	red
BL	blouw	bleu	blou	blue
BR	bruin	brun	brauni	brown
ZW	zwart	noir	schwarz	black

Die AG NOVY behalt sich das Recht vor, zu jeder Zeit und ohne Vorbehalt, die Konstruktion und die Preise ihrer Produkte zu ändern.

NOVY nv

Noordlaan 6

B - 8520 KUURNE

Tel. [phone] - Fax [phone]

E-mail: [e-mail]

http://www.novy.be

France Tél: [phone]

Deutschland - Kruse Design Tel: [phone] ref G814 B

BELGIË

Dunstabzugshauben von Novy werden mit größtmöglicher Sorgfalt hergestellt. Dennoch kann es zu einem Defekt kommen. Sowohl während der Garantiefrist als auch darüber hinaus kann der technische Dienst von Novy das Gerät schnell und fachkundig reparieren, ohne dass dies die Lebensdauer des Gerätes beeinträchtigt.

Beginn und Dauer der Garantiefrist

Die Garantiefrist beginnt an dem Tag, an dem der Verkäufer (Rechnungsdatum gilt als Beleg) das Gerät an den Verbraucher liefert. Die Garantiefrist beträgt 60 Monate, wird jedoch bei industrieller oder vergleichbarer Nutzung z. B. in Hotels, Pensionen, ... auf 12 Monate verkürzt.

Einschränkungen

Diese Garantiefrist hat keine Gültigkeit, wenn es um Fehler geht, die auf normalen Verschleiß, Missbrauch bzw. mangelnde Pflege oder nicht sachkundige Aufstellung zurückzuführen sind. Andererseits erlischt der Garantieanspruch, wenn das Gerät mit Teilen repariert oder umgebaut wird, die nicht von unserem Hersteller stammen, oder wenn die Gerätekennummern entfernt oder verändert werden.

Ein Garantieanspruch liegt ebenso wenig vor, wenn das Gerät von Personen repariert oder verändert wird, die nicht die entsprechende Zulassung unserer Firma besitzen.

Die vollständige Liste der Einschränkungen erhalten Sie auf Anfrage.

Die Garantiebedingungen gelten für in Belgien auf den Markt gebrachte und verwendete Geräte. Bei Inbetriebnahme eines in Belgien erworbenen Gerätes im Ausland oder eines im Ausland erworbenen Gerätes in Belgien hat sich der Verbraucher zu vergewissern, ob das Gerät den lokalen technischen Anforderungen (Gasqualität, Spannung, Frequenz, Installationsvorschriften, Klimabedingungen) gerecht wird. Schäden, die auf die Tatsache zurückzuführen sind, dass das Gerät für den gewünschten Verwendungszweck nicht geeignet ist und die notwendigen oder gewünschten Änderungen unangemessen sind, fallen nicht unter die Garantiebedingungen.

Reparaturanfrage

Wird ein Defekt an einem Ersatzteil festgestellt, ist es über den Fachhändler oder den Küchenbauer an unsere Adresse zurückzuschicken, und zwar vollständig ausgebaut und versehen mit einer Anfrage des Absenders zum Austausch im Rahmen des Garantieanspruchs sowie dieses Zertifikats und der Rechnung.

Telefonnummer Technischer Dienst NOVY (bei einem Defekt): [phone].

Bewahren Sie dieses Dokument immer griffbereit auf.

FRANCE

DEUTSCHLAND und ÖSTERREICH

Dunstabzugshauben von Novy werden mit größtmöglicher Sorgfalt hergestellt. Dennoch kann es zu einem Defekt kommen. Sowohl während der Garantiefrist als auch darüber hinaus kann der technische Dienst von Novy das Gerät schnell und fachkundig reparieren, ohne dass dies die Lebensdauer des Gerätes beeinträchtigt.

Beginn und Dauer der Garantiefrist

Die Garantiefrist beginnt an dem Tag, an dem der Verkäufer (Rechnungsdatum gilt als Beleg) das Gerät an den Verbraucher liefert. Die Garantiefrist beträgt vierundzwanzig Monate.

Einschränkungen

Diese Garantiefrist hat keine Gültigkeit, wenn es um Fehler geht, die auf normalen Verschleiß, Missbrauch bzw. mangelnde Pflege oder nicht sachkundige Aufstellung zurückzuführen sind. Andererseits erlischt der Garantieanspruch, wenn das Gerät mit Teilen repariert oder umgebaut wird, die nicht von unserem Hersteller stammen, oder wenn die Gerätekennnummern entttemt oder verändert werden.

Ein Garantieanspruch liegt ebenso wenig vor, wenn das Gerät von Personen repariert oder verändert wird, die nicht die entsprechende Zulassung unserer Firma besitzen.

Die vollständige Liste der Einschränkungen erhalten Sie auf Anfrage.

Die Garantiebedingungen gelten für in Belgien auf den Markt gebrachte und verwendete Geräte. Bei Inbetriebnahme eines in Belgien erworbenen Gerätes im Ausland oder eines im Ausland erworbenen Gerätes in Belgien hat sich der Verbraucher zu vergewissern, ob das Gerät den lokalen technischen Anforderungen (Gasqualität, Spannung, Frequenz, Installationsvorschriften, Klimabedingungen) gerecht wird. Schäden, die auf die Tatsache zurückzuführen sind, dass das Gerät für den gewünschten Verwendungszweck nicht geeignet ist und die notwendigen oder gewünschten Änderungen unangemessen sind, fallen nicht unter die Garantiebedingungen.

Reparaturanfrage

Wird ein Defekt an einem Ersatzteil festgestellt, ist es über den Fachhändler oder den Küchenbauer an unsere Adresse zurückzuschicken, und zwar vollständig ausgebaut und versehen mit einer Anfrage des Absenders zum Austausch im Rahmen des Garantieanspruchs sowie dieses Zertifikats und der Rechnung. Bewahren Sie dieses Dokument immer griffbereit auf.
