BEDIENUNGSANLEITUNG BS 1274 CLATRONIC

Bedienungsanleitung/Garantie

Gebruksaanwijzing · Mode d'emploi · Instrucciones de service Manual de instruções · Istruzioni per l'uso · Instruction Manual Instrukcja obstugi/Gwarancja · Navod k pouziti · Hasznalati utasitas IHCTpykui 3 ekcnnyataa · PykoBoDcTBO no 3Kcnnyataun

C E

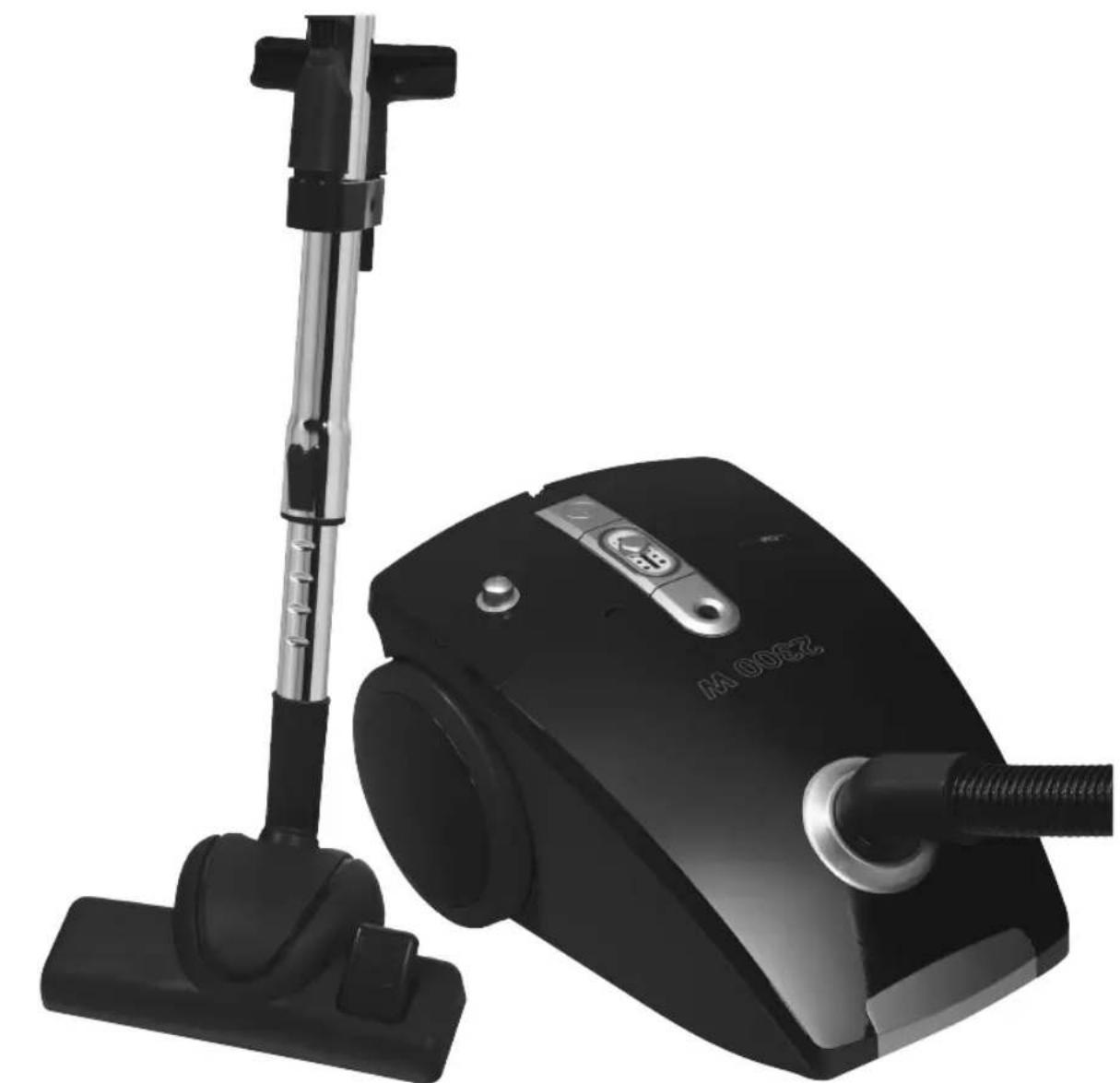

BODENSTAUBSAUGER

Stolzuiger · Aspirateur-traineau · Aspiradora · Aspirador · Aspirapolvere a carrelo · Floor-type

Übersicht der Bedienelemente . 3

Bedienungsanleitung. 4

Technische Daten . 6

Garantiebedingungen. 6

NEDERLANDS

Inhoud

Technische gegevens.. 10

FRANÇAIS

Sommaire

Übersicht der Bedienelemente

Overzicht van de bedieningselementen • Liste des différents éléments de commande Indicacion de los elementos de manejo • Descrição dos elementos • Elementi di commando Overview of the Components • Pr眩glad elementów obslugi • Přehled ovladacich prvku A kezelöelemek attekintese • Öränd elementiv npilány • Ośbop detanénpíbopa

Allgemeine Sicherheitshinweise

Lesen Sie vor Inbetriebnahme diesen Gerätes die Bedienungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innerverpackung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

• Benutzen Sie das Gerät ausschließlich für den privaten und den darauf vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt. Benutzen Sie es nicht im Freien. Halten Sie es vor Hitze, direkter Sonnen einstrahlung, Feuchtigkeit (auf keinen Fall in Flüssigkeiten tauchen) und scharfen Kanten fern. Benutzen Sie das Gerät nicht mit feuchten Handen. Bei feucht oder Nass geworden dem Gerät sofort den Netzsteckerziehen.
• Schalten Sie das Gerät aus undziehen Sie immer den Stecker aus der Steckdose (ziehen Sie am Stecker, nicht am Kabel), wenn Sie das Gerät nicht benutzen, Zubehörteile anbringen, zur Reinigung oder bei Störung.
• Betreiben Sie das Gerät nicht unbeaufsichtigt. Sollen Sie den Raum verlassen, schalten Sie das Gerät immer aus. Ziehen Sie den Stecker aus der Steckdose.
• Das Gerät und das Netzkabel müssen regelmäß auf Zeichen von Beschädigungen untersucht werden. Wirde eine Beschädigung festgestellt, darf das Gerät nicht mehr benutzt werden.
• Reparieren Sie das Gerät nicht selbst, sondern sichen Sie einen autorisierten Fachmann auf. Um Gefährdungen zu vermeiden, ein defektes Netzkabel nur vom Hersteller, unserem Kundendienst oder einer ähnlich qualifierten Person durch ein gleichwertiges Kabel ersetzen setzen.
• Verwenden Sie nur Original-Zubehor.
• Beachten Sie die nachfolgenden „Speziellen Sicherheitschinweise".

Kinder und gebrechliche Personen

• Zur Sicherheit ihrer Kinder{lassen Sie keine Verpackungsteile (Plastikbeutel, Karton, Styropor, etc.) erreichbar liegen.

WARNING!

Lassen Sie keine Kinder nicht mit Folie spiel. Es besteht Erstickungsgefahr!

• Dieses Gerät ist nicht dazu bestimmt, durch Personen (einschließlich Kinder) mit eingeschrankten physischen, sensori-schen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dann, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
• Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.

Symbole in dieser Bedienungsanleitung

Wichtige Hinweise für ihre Sicherheit sind besonderss gekenn-zeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden:

WARNING:

Warnt vor Gefahren für ihre Gesundheit und zeit mogliche Verletzungsrisiken auf.

ACHTUNG:

Weist auf mögliche Gebährungen für das Gerät oder andere Gegenstände hin.

I HINWEIS:

Hebt Tipps und Informationen für Sie hervor.

Spezielle Sicherheitshinweise für diesen Gerät

• Saugen Sie keine Feuchtigkeit, bzw. Flüssigkeiten auf!
• Saugen Sie keine Höhe Asche, spitze oder scharfe Gegenstände!
• Benutzen Sie das Gerät nicht in feuchten Räumen!
• Saugen Sie niemals ohne Filter. Prüfen Sie stets den korrekten Sitz der Filter nach dem Einsetzen!
• Halten Sie während des Betriebes Haare, Kleidung und Körperteile von der Staubsaugerdüse fern!
• Halten Sie den Staubsauger von Wärmequellen wie Radiatoren, Öfen usw. fern!

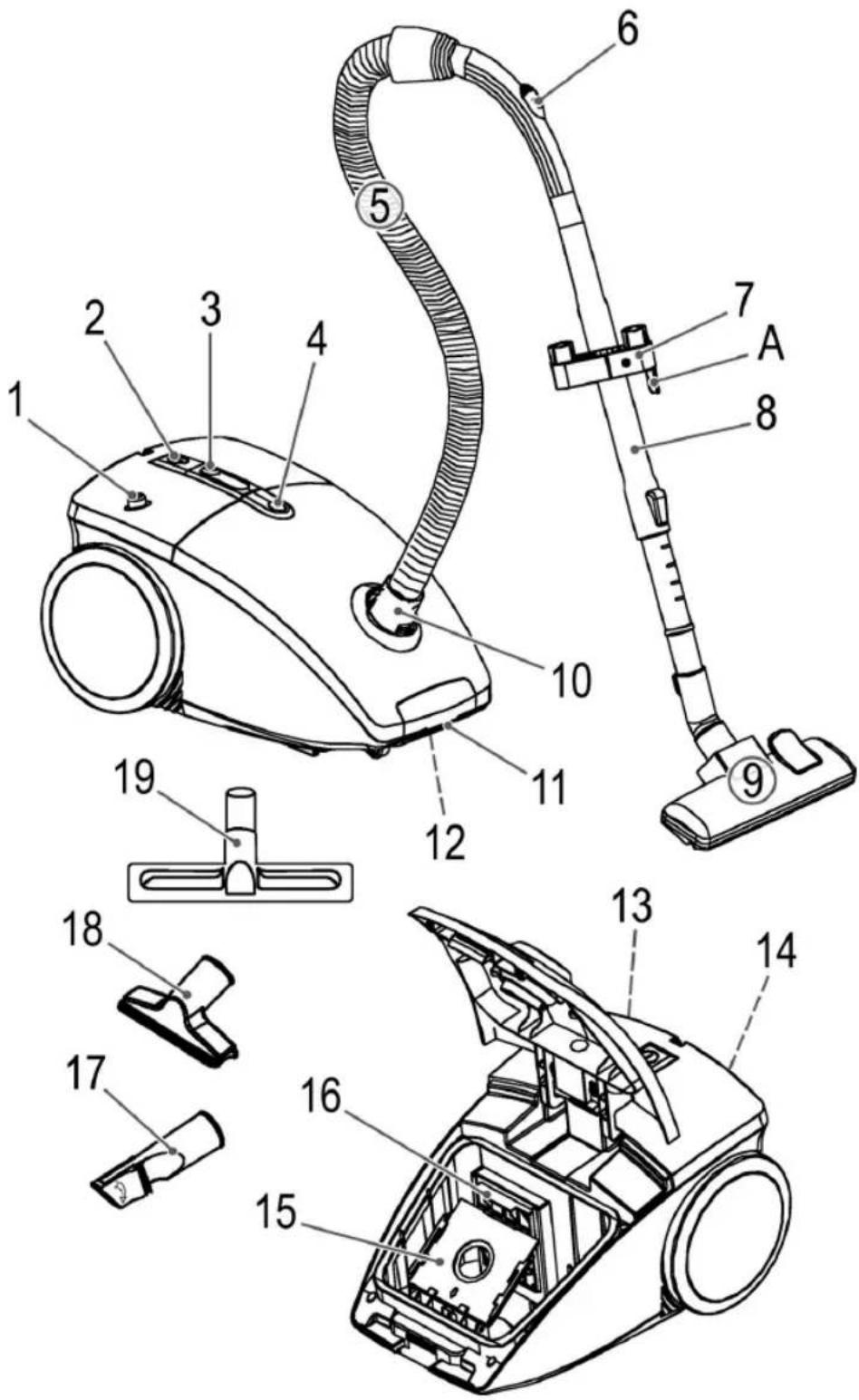

Übersicht der Bedienelemente

1 Taste zur Kabelaufwicklung

2 Ein/Aus

Schalter

3 Saugleistungsregler

4 Anzeige für Staubbeutelwechsel

5 Saugschlauch

6 Luftschieber

7 Zubehörhalterung (mit Haken (A))

8 Teleskop-Saugrohr

9 Bodendüse (mit Haken (ohne Abb.))

10 Schlauchanschluss

11 Griff zur Öffnung des Staubbeutelfachs

12 Tragegriff

13 Kabel

14 Filterabdeckung - Auslassfiiter

15 Staubbeutel

16 Motorschutzfi Iter (Einlassfi Iter)

Zubehör

17 Fugen- und Burstduse

18 Polsterbürste

19 Parkettbürste

Inbetriebnahme

• Stecken Sie den Verbindungskopf des Saugschlauches in den Schlauchanschluss, bis er Mechanisch einrastet, drücken Sie dazuitte gleichzeitig die Tasten. Um den Schlauch wieder zu losen, drücken Sieitte ernut die Tasten am Verbindungskopf.
• Halten Sie die Tasten gedrück undziehen Sie dann den Schlauch hersa.
• Stecken Sie ggf. das Saugrohr am Griffstück auf.
• Montieren Sie die Bodendüse bzw. das Zubehor.

Teleskop-Saugrohr

Durch das hohenverstellbare Saugrohr, wird eine individuelle Anpassung auf ihre Körpergroße erhögt. Entriegeln Sie die Kupplung durch Drucken der Taste in Pfeilrichtung. Verschieben Sie die Saugrohre wie gewünscht. Zum Verriegeln offen Sie die Taste, bis es deutlich hörbar einrastet.

Benutzen des Gerätes

1. Wickeln Sie die benöttigte Kabellänge ab.

ACHTUNG:

• Ziehen Sie das Netzkabel max. bis zur gelben Markierung.
• Ziehen Sie das Kabel auf keinen Fall bis zur roten Markierung, da die Kabelaufwicklung Schaden nehmen kann. Solche Schäden fallen nicht in den Garantieanspruch.

I HINWEIS:

Falls die rote Markierung sichbar ist,ziehen Sie das Kabel mithilfe der Kabelaufrolltaste wieder bis zur gelben Markierung ein.

1. Stecken Sie den Netzstecker in eine vorschrittsmäßig installierte Schutzkontakt-Steckdose 230 V, 50 Hz. Schalten Sie das Gerät mit dem Ein-/Aus Schalter ein.
2. Stellen Sie je nach Bodenbelag den Umschalter „Teppich/Hartboden" ein.
3. Stellen Sie die Saugleistung mit dem Saugleistungsregler ein ( • (Min) bis (Max)).
4. Saugen Sie nun mit gleichmäßiger Geschwindigkeit. Andrücken ist nicht notig.

I HINWEIS:

Achten Sie auf die durch die Kabellänge begrenzte Reichweite!

Saugleistungsregler

Niedrige Saugleistung: Für Gardinen, empfi ndliche Stoffe.
Mittlere Saugleistung: Für hochfl orige Veloursteppiche und Textilboden.

Hohe Saugleistung: Für robuste Teppiche und Fußboden.

Luftschieber

Öffnen Sie den Luftschieber am Schlauchgriff zur Luftregulierung oder, um an der Düse haftende Teile zu lose.

Ausschalten und Stromkabel aufrolten

1. Schalten Sie den Bodenstaubsauger am Ein-/Aus-Schalter aus undziehen Sie den Stecker aus der Steckdose.
2. Behalten Sie den Stecker in der Hand.
3. Drucken Sie die Taste für die Kabelaufwicklung und führen Sie das Kabel nach. Halten Sie das Kabel fest, um ein Herumschlagen zu vermeiden.

Dusenaufsatz

Fugen-, Bürstdüse: Zum Sagen von Polstern, Vorhängen und in Ecken und Schlitzen usw.

HINWEIS:2in1Duse:

Zusammengeklappt konnen Sie sie als Fugenduse benutzen. Mochten Sie die Burstenduse verwenden, ziehen Sie am Burstenteil in Pfeilrichtung, bis diese mechanisch einrastet.

Polsterduse: Zur Reinigung von Polstern, Vorhängen usw.

Bodendüse: Zur Reinigung von Teppichen oder glatten Flächen.

Glatte Böden: Drücken Sie den Hebel mit dem Bürstensymbol mit dem Fuß nieder. Die Bürsten sind jetzt sightbar.

Teppiche: Drucken Sie den Hebel in die gegenüber liegende Richtung. Die Bürsten sind jetzt eingefahren.

Die Bodendüse ist zur leichteren Führung mit Rollen ausgestattet.

Parkettbürste: Für große Flächen, wie Parkett, Laminat oder Fliesen u. a.

Lösener Dusen: Ziehen Sie diese unter leichtem Drehen ab.

Wartung

Anzeige Staubbeutelwechsel (4)

Halten Sie den Saugschlauch unbelastet in die Luft. Erscheint die Anzeige für den Staubbeutelwechsel, ist der Beutel voll. Wechseln Sieihnitte aus.

Auswechseln des Staubbeutels

• Ziehen Sie den Netzstecker aus der Steckdose.
• Offnen Sie mit dem Griff (11) den Deckel des Staubbeutelfachs.
• Entnehmen Sie den Beutel, indem Sie die Halterung vorsichtig nach oben herausziehen, so dass Sie leichter an den Beutel kommt. Ziehen Sie den Staubbeutel nach oben hersaus.
• Schiebern Sie einen neuen Beutel ein, achten Sieitte darauf, dass der Beutel korrekt in der Führung liegt. Setzen Sie die Halterung wieder ein. Schließen Sie den Deckel, so dass er einrastet.

Filter

Ihr Gerat verfügt über zwei Filter.

Motorschutzfilter (Einlassfilter) (16)

Den Einlassfilter finden Sie im Staubbeutelraum. Der Filter sitzt senkrecht im hinteren Teil des Staubgehäuses. Ziehen Sie den Filter nach obenHEREA.

Reinigen des Filtereinsatzes

Reinigen Sie den Motorschutzfi Iter nach ca. jedem 10. Staubbeutelwechsel. Bei Bedarf konnen Sie den Filter in warmem Wasser, ohne Zusätze reinigen. Setzen Sie diesen nur vollständig getrocknet wieder ein!

Auslassfi Iter

Des Weiteren verfügbar Ihr Gerät über einen Auslassfi ster. Sie fi nden diesen Filter unter der Filterabdeckung (14).

• Drücken Sie den Hebel oberhalb des Luftungsgitters nach unten, um die Filterabdeckung zu öffnen.
• Ziehen Sie dann das Gitter nach vorne Heraus. Entnehmen Sie den Filter und reinigen Sie diesen, wie bereits beschrieben. Setzen Sieitte den Filter richtig wieder ein und schlieBen Sie das Luftungsgitter (bis es einrastet).

Ersatz Motorschutz- sowie Auslassfi Iter erhalten Sie bei unserer Hotline.

Reinigung und Aufbewährung

Reinigung

• Ziehen Sie vor der Reinigung den Netzstecker aus der Steckdose!
• Reinigen Sie das Gehäuse mit einem trockenen Tuch.

Aufbewährung

• Lassen Sie das Gerät vollständig abkühlen.
• Rollen Sie das Kabel komplett ein.
• Wenn Sie das Gerät waagerecht stellen: Hagen Sieitte den Haken der Bodendüse in die Parkhilfe auf der Rückseite des Gerätes ein.
• Wenn Sie das Gerät senkrecht stellen: Hängen Sieitte den Haken an der Zubehorhalterung in die Parkhilfe auf der Unterseite des Gerätes ein.

Störungsbehebung

Gerat ist ohne Funktion.

Abhilfe:

Überprüfen Sie den Netzanschluss.

Uberprüfen Sie die Stellung des Schalters.

Gerat saugt nicht.

Möglich Ursache:

Die Saugleistung ist zu gering eingestellt.

Abhilfe:

Kontrollieren Sie die Position des Reglers.

Mögliche Ursache:

Der Staubbeutel ist voll.

Abhilfe:

Erneuern Sie den Staubbeutel.

oder

Mögliche Ursache:

Die Filter sind verschmutzt.

Abhilfe:

Reinigen Sie die Bauteile.

Mögliche Ursache:

Im Saugschlauch oder der Duse befindet sich ein Fremdkörper.

Abhilfe:

Kontrollieren Sie das Zubehör auf Fremdkörper.

Gerauschentwicklung

Gemessen wurde der Schaldruckpegel am Ohr einer Bedienperson (LpA) in Übereinstimmung mit der DIN EN ISO 3744.

Ermittelter Schalldruckpegel: 84,0 dB(A) (kein Limit)

Technische Daten

Modell: BS 1274

Spannungsversorgung: 220-230 V, 50 Hz

Leistungsaufnahme:

P nom. 1800 W
P max. 2300W

Staubfi Iterbeutel: Swirl Y1 01
Schutzklasse: II
Nettogewicht: 5,90 kg

Technische Änderungen vorbehalten!

Konformitätserklarung

Hiermit erklart die Firma Clatronic International GmbH, dass sich das Gerät BS 1274 in Übereinstimmung mit den grundlegenden Anforderungen, der europäischen Richtlinie für elektramagnetische Verträglichkeit (2004/108/EG) und der Niederspannungsrichtlinie (2006/95/EG) befindet.

Garantiebedingungen

1. Gegenüber Verbrauchern gewährren wir bei privater Nutzung des Gerats eine Garantie von 24 Monaten ab Kaufdatum.

Ist das Gerät zur gewerblichen Nutzung geeignet, gewähren wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 12 Monaten.

Die Garantiezeit für Verbraucher reduziert sich auf 12 Monate, sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich nutzen.

1. Voraussetzung für unsere Garantieleistungen sind der Kauf des Gerats in Deutschland bei einem unserer Vertragshandler sowie die Übersendung einer Kopie des Kaufbelegs und diesen Garantiescheins an uns.

Befindet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland, muss es auf Kosten des Käufers uns zur Erbrin-gung der Garantieleistungen zur Verfugung gestellt werden.

1. Mängel mussen innerhalb von 14 Tagen nach Erkennbarkeit uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf welche Art der Schaden/Mangel behoben werden soll, ob durch Reparatur oder durch Austausch eines gleichwertigen Geräts.
2. Garantieleistungen werden nicht für Mängel erbracht, die auf der Nichtbeachtung der Gebrauchsanweisung, unsachgemäßer Behandlung oder normaler Abnutzung des Geräts beruhen. Garantieansprüche sind ferner ausgeschlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunststoff. Schließlich sind Garantieansprüche ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an dem Gerät vornehmen.
3. Durch Garantieleistungen wird die Garantiezeit nicht verlangert. Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese Garantieerklarung ist eine freiwillige Leistung von uns als Hersteller des Gerats. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt.

Stand 03 2008

Garantieabwicklung

Sollehir Gerat innerhalb der Garantiezeit einen Mangel aufweisen, bitten wir Sie, uns ihren Garantieanspruch mitzuteilen.

Die schnellste und komfortabelste Möglichkeit ist die Anmeldung über unser SLI (Service Logistik International) Internet-Serviceportal.

www.sli24.de

Sie können sich dORT direkt anmelden und erhalten alle Informationen zur weiteren Vorgehensweise ihrer Reklamation. Über einen persönlichen Zugangscode, der Ihnen direkt nach ihrer Anmeldung per E-Mail übermittelt wird, konnen Sie den Bearbeitungsablauf ihrer Reklamation auf unserem Serviceportal online verfolgen.

Alternative können Sie uns den Servicefall per E-Mail

[e-mail]

oder per Fax

02152-20061597

mitteilen.

Bitte teilen Sie uns ihren Name, Vornamen, StraBe, Hausnummer, PLZ und Wohnort, Telefon-Nummer, soweit vorhanden, Fax-Nummer und E-Mail-Adresse mit. Im Weiteren benotig wir die Typenbezeichnung des reklamierten Gerates, eine kurze Fehlerbeschreibung, das Kaufdatum und den Handler, bei dem Sie das Neugerat erworben haben.

Nach Prüfung Ihres Garantieanspruches erhalten Sie von unsen einen fertig ausgefüllten Versandaufkleber. Sie brauchen diesen Aufkleber nur noch auf die Verpackung Ihres gut verpackten Gerätes zu kleben und das Paket bei der nachsten Annahmestelle der Deutschen Post / DHL abzugeben. Der Versand erfolgt für Sie kosten los an unser Servicecenter bzw. Servicepartner.

Bitte fügen Sie dem Paket eine Kopie Ihr's Kaufbeleges (Kassenbon, Rechnung, Lieferschein) sowie eine kurze Fehlerbeschreibung bei.

Ohne den Garantienachweis (Kaufbeleg) kann ihre Reklamation nicht kostenfrei bearerbeitet werden.

Bitte erhnen Sie in keinem Fall eine unfrei Einsendung Ihres Gerätes vor. Bei unfreien Lieferungen entfällt Ihr Anspruch auf Garantieleistungen.

Clatronic International GmbH

Industriering Ost 40

Bedeutung des Symbols „Mullonne“

Schonen Sie unsere Umwelt, Elektrogeräte gehören nicht in den Hausmüll.

Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehen Sammelstellen und geben Dort ihre Elektrogeräte ab, die Sie nicht mehr benutzen werden.

Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden.

Sie leisten damit ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektround Elektronik-Altgeräten.

Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über ihre Kommunen oder die Gemeindeverwaltungen.
