| Produkttyp | 4-in-1 Frühstücksstation: Toaster, Wasserkocher, Kaffeemaschine |
| Marke | BEEM |
| Modell | Ecco De Luxe |
| Abmessungen (H x B x T) | 465 x 330 x 345 mm |
| Gewicht | Ca. 7,04 kg |
| Stromversorgung | 230 V ~, 50 Hz, Gesamtleistung 3000 W |
| Toaster: Leistung | 800 W |
| Wasserkocher: Leistung | 2200 W |
| Kaffeemaschine: Leistung | 800 W |
| Fassungsvermögen Wasserkocher | max. 1,7 Liter |
| Fassungsvermögen Kaffeemaschine | 1 Liter (8 Tassen) |
| Toaster-Funktionen | Bräunungsgrad einstellbar (1-11), Auftaufunktion, Aufwärmfunktion, Brötchenaufsatz, Krümelschublade |
| Wasserkocher-Funktionen | Automatische Abschaltung bei Kochbeginn, Trockengehschutz, herausnehmbarer Kalkfilter |
| Kaffeemaschinen-Funktionen | Dauerfilter (oder Papierfilter Größe 4), automatischer Tropfstopp, Isolierkanne mit schwenkbarem Deckel |
| Pflege und Reinigung | Reinigung nach jeder Nutzung; regelmäßige Entkalkung von Wasserkocher und Kaffeemaschine; Kalkfilter spülmaschinengeeignet |
| Sicherheit | Trockengehschutz, automatische Abschaltung, gekennzeichnete heiße Oberflächen, abnehmbares Netzkabel |
| Ersatzteile und Reparierbarkeit | Elektrischer Wasserkocher (Art.-Nr. 900 665 004), Isolierkanne (900 665 002), Filterhalter mit Tropfstopp (900 665 003) |
| Garantie | Gesetzliche Garantie + erweiterte Herstellergarantie (produktabhängig, siehe www.beem.de) |
| Allgemeine Informationen | Nutzung im Haushalt und ähnliche Bereiche; Schutzklasse I; Bedienungsanleitung in mehreren Sprachen |
Häufig gestellte Fragen - Ecco De Luxe BEEM
Benutzerfragen zu Ecco De Luxe BEEM
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Kaffeemaschine kostenlos im PDF-Format! Finden Sie Ihr Handbuch Ecco De Luxe - BEEM und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. Ecco De Luxe von der Marke BEEM.

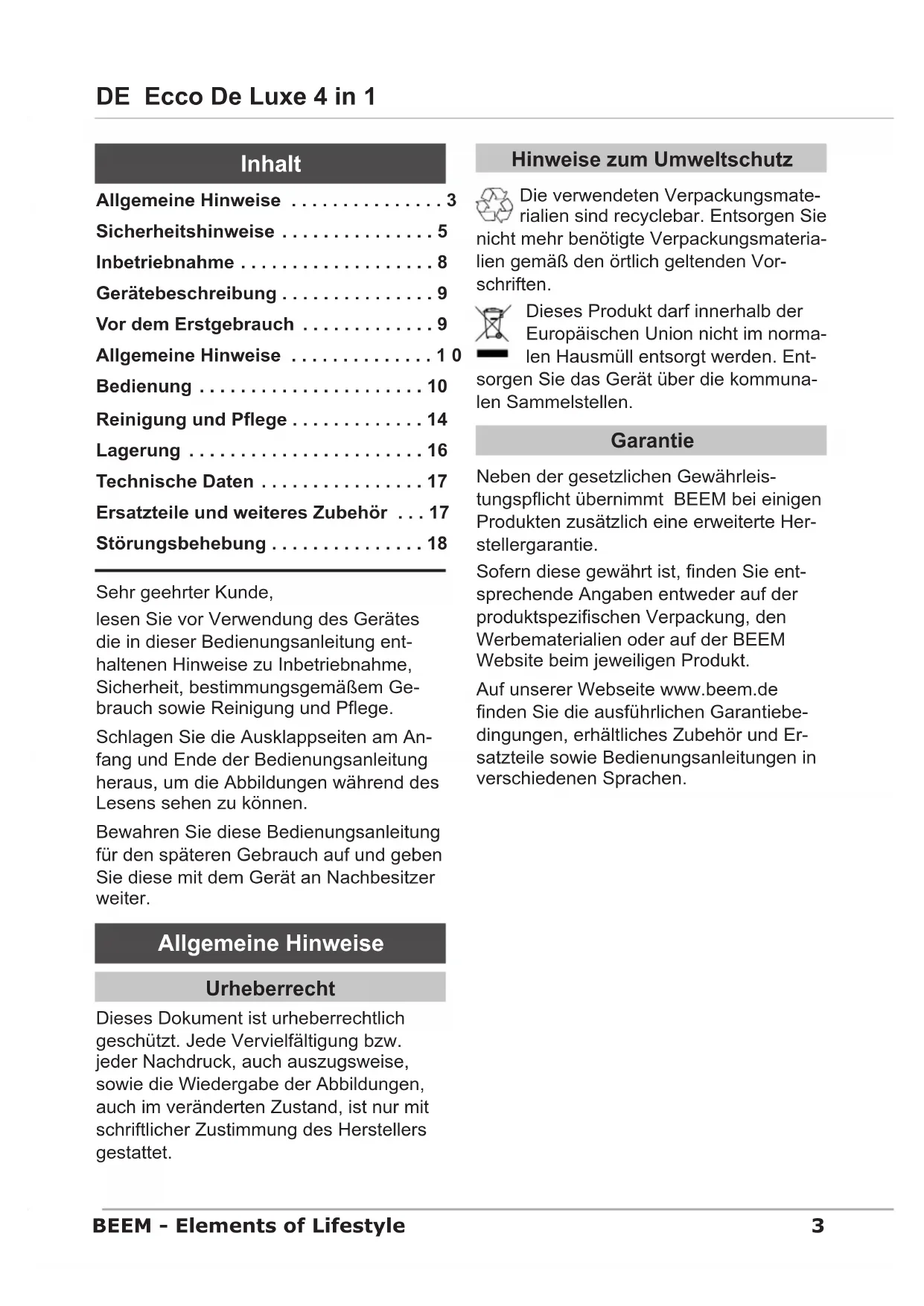

BEDIENUNGSANLEITUNG Ecco De Luxe BEEM
Schlagen Sie die Ausklappseiten am Anfang und Ende der Bedienungsanleitung heraus, um die Abbildungen während des Lesens sehen zu können.
Allgemeine Hinweise .... 3
Sicherheitshinweise .... 5
Inbetriebnahme 8
Gerätebeschreibung 9
Vor dem Erstgebrauch ..... 9
Allgemeine Hinweise 10
Bedienung 10
Reinigung und Pflege ..... 14
Lagerung 16
Technische Daten 17
Ersatzteile und weiteres Zubehör ... 17
Störungsbehebung 18
Sehr geehrter Kunde,
lesen Sie vor Verwendung des Gerätes die in dieser Bedienungsanleitung enthaltenen Hinweise zu Inbetriebnahme, Sicherheit, bestimmungsgemäßem Gebrauch sowie Reinigung und Pflege.
Schlagen Sie die Ausklappseiten am Anfang und Ende der Bedienungsanleitung heraus, um die Abbildungen während des Lesens sehen zu können.
Bewahren Sie diese Bedienungsanleitung für den späteren Gebrauch auf und geben Sie diese mit dem Gerät an Nachbesitzer weiter.
Allgemeine Hinweise
Urheberrecht
Dieses Dokument ist urheberrechtlich geschützt. Jede Vervielfältigung bzw. jeder Nachdruck, auch auszugsweise, sowie die Wiedergabe der Abbildungen, auch im veränderten Zustand, ist nur mit schriftlicher Zustimmung des Herstellers gestattet.
Hinweise zum Umweltschutz
Die verwendeten Verpackungsmaterialien sind recyclebar. Entsorgen Sie mehr benötigte Verpackungsmateria gemäß den örtlich geltenden Vor-ften.
Dieses Produkt darf innerhalb der Europäischen Union nicht im normalen Hausmüll entsorgt werden. Ent- n Sie das Gerät über die kommuna- ammelstellen.
Garantie
Neben der gesetzlichen Gewährleistungspflicht übernimmt BEEM bei einigen Produkten zusätzlich eine erweiterte Herstellergarantie.
Sofern diese gewährt ist, finden Sie entsprechende Angaben entweder auf der produktspezifischen Verpackung, den Werbematerialien oder auf der BEEM Website beim jeweiligen Produkt.
Auf unserer Webseite www.beem.de finden Sie die ausführlichen Garantiebedingungen, erhältliches Zubehör und Ersatzteile sowie Bedienungsanleitungen in verschiedenen Sprachen.
Verwendete Symbole
GEFAHR
Wird verwendet für eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt.
Zur Vermeidung der Gefahr die hier aufgeführten Anweisungen befolgen.
WARNUNG
Wird verwendet für eine möglicherweise gefährliche Situation, die zu schweren Körperverletzungen oder zum Tod führen könnte.
Zur Vermeidung der Gefahr die hier aufgeführten Anweisungen befolgen.
ACHTUNG
Wird verwendet für eine möglicherweise gefährliche Situation, die zu leichten Verletzungen oder zu Sachschäden führen kann.
Zur Vermeidung der Gefahr die hier aufgeführten Anweisungen befolgen.
HINWEIS
Ein Hinweis kennzeichnet zusätzliche Informationen, die den Umgang mit dem Gerät erleichtern.
Symbole auf dem Gerät
Symbol Bedeutung
Warnung vor heißer Oberfläche
Bestimmungsgemäße Verwendung
Dieses Gerät ist zum Toasten von Brot, Brötchen oder Bagels, zum Zubereiten von Kaffee und zum Erhitzen von Wasser für die Verwendung im Haushalt oder ähnlichen Bereichen bestimmt, wie zum Beispiel:
Personalküchen in Läden, Cafés, Büros oder einem anderen beruflichen Umfeld;
landwirtschaftliche Anwesen; ■
Nutzung durch Gäste in Hotels, Motels oder anderen Wohnanlagen;
Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß.
WARNUNG
Von dem Gerät können bei nicht bestimmungsgemäßer Verwendung und/oder andersartiger Nutzung Gefahren ausgehen.
Das Gerät ausschließlich bestimmungsgemäß verwenden.
Die in dieser Bedienungsanleitung ▶ beschriebenen Vorgehensweisen einhalten.
Ansprüche jeglicher Art wegen Schäden aus nicht bestimmungsgemäßer Verwendung sind ausgeschlossen.
Das Risiko trägt allein der Betreiber.
Konformitätserklärung
Hiermit erklärt die Firma BEEM, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinien 2006/95/EG, 2004/108/EG und 2009/125/EG befindet.
Haftungsbeschränkungen
Wir übernehmen keine Haftung bei Schäden oder Folgeschäden bei:
Nichtbeachtung der Bedienungsanleitung,
nicht bestimmungsgemäßer Verwendung,
unsachgemäßer oder ungeeigneter ■ Behandlung,
nicht sachgemäß durchgeführten Reparaturen,
unerlaubten Veränderungen, ■
Verwendung von fremden Teilen bzw. ■ Ersatzteilen,
Verwendung von ungeeigneten Ergänzungs- oder Zubehörteilen.
Sicherheitshinweise
Dieses Gerät ist nicht dafür bestimmt, durch Kinder unter 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
Auch Reinigungs- und Pflegearbeiten am Gerät dürfen nicht von Kindern unter 8 Jahren ohne Beaufsichtigung durchgeführt werden.
Beaufsichtigen Sie Kinder um sicher-■ zustellen, dass sie nicht mit dem Gerät spielen.
Kontrollieren Sie das Gerät vor der ■ Verwendung auf äußere sichtbare Schäden. Nehmen Sie ein beschädigtes Gerät nicht in Betrieb.
Lagern Sie das Gerät, das Netzkabel und die Zubehörteile außer Reichweite von Kindern unter 8 Jahren.
Das Gerät während des Betriebes nicht unbeaufsichtigt lassen.
Lassen Sie Reparaturen am Gerät nur von autorisierten Fachhändlern oder vom Werkskundendienst durchführen; dies gilt insbesondere für den Aus-tausch einer beschädigten Anschluss-leitung. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Zudem erlischt der Gewährleistungs- oder Garantieanspruch.
Eine Reparatur des Gerätes während der Gewährleistungs- oder Garantiezeit darf nur von einem vom Hersteller autorisierten Kundendienst vorgenommen werden, sonst besteht bei Beschädigungen und nachfolgenden Störungen kein Gewährleistungs- oder Garantieanspruch mehr.
■Defekte Bauteile dürfen nur gegen Original-Ersatzteile ausgetauscht werden. Nur bei diesen Teilen ist gewährleistet, dass die Sicherheitsanforderungen erfüllt werden.
Verwenden Sie dieses Gerät nicht ■ zusammen mit einer externen Zeitschaltuhr oder einem separaten Fernwirksystem.
GEFAHR
Gefahr durch elektrischen Strom!
Benutzen Sie das Gerät nicht, wenn die Netzleitung oder der Netzstecker beschädigt sind.
Öffnen Sie auf keinen Fall das ▶ Gehäuse des Gerätes. Werden spannungsführende Anschlüsse berührt und der elektrische und mechanische Aufbau verändert, besteht Stromschlaggefahr.
Tauchen Sie das Gerät oder den ▶ Netzstecker niemals in Wasser oder andere Flüssigkeiten.
Verwenden Sie in Nassräumen keine Verlängerungsleitungen oder Mehrfachsteckdosen.
Fassen Sie nicht in die Toastschlitze. Versuchen Sie nicht, klemmendes Toastgut mit einem Messer oder anderen Werkzeugen aus den Toastschlitzen zu entfernen. Ziehen Sie den Netzstecker und lassen Sie das Gerät abkühlen, bevor Sie die Störung beseitigen.
Schalten Sie vor allen Arbeiten am Gerät das Gerät aus und ziehen Sie den Netzstecker aus der Steckdose.
GEFAHR
Erstickungsgefahr!
Verpackungsmaterialien dürfen nicht zum Spielen verwendet werden. Es besteht Erstickungsgefahr.
WARNUNG
Verbrennungsgefahr!
Berühren Sie während des Betriebes nicht die heißen Oberflächen des Gerätes.
Fassen Sie das Gerät während des Betriebes nur an den Griffen und Tasten an.
Befüllen Sie den Wasserkocher nur bis zur MAX-Markierung. Bei einer Überfüllung kann heißes Wasser herausspritzen.
Öffnen Sie den Deckel des Was- serkochers nicht beim Kochen oder unmittelbar danach.
Halten Sie ausreichend Abstand zum austretenden Dampf.
Decken Sie die Toastschlitze nicht ab.
Brot kann brennen. Verwenden Sie das Gerät nie in der Nähe oder unterhalb von brennbaren Materialien, wie z.B. Gardinen.
Öffnen Sie während des Betriebes der Kaffeemaschine nicht das Filterfach.
▶Transportieren Sie das Gerät nicht während des Betriebes.
Lassen Sie das Gerät vor jeder Reinigung abkühlen.
Betreiben Sie den Wasserkocher nur mit der originalen Abstellvorrichtung.
ACHTUNG
Füllen Sie außer Wasser keine ▶ anderen Flüssigkeiten oder Lebensmittel in den Wasserkocher oder den Wasserbehälter.
Betreiben Sie die Kaffeemaschine ▶ oder den Wasserkocher nie ohne Wasser, da das Gerät sonst beschädigt wird.
Stellen Sie die Isolierkanne nicht in die Mikrowelle.
Benutzen Sie den Toaster nur mit eingesetztem Krümelauffangblech.
Ziehen Sie die Anschlussleitung ▶ immer am Netzstecker aus der Steckdose, nicht an der Netzleitung selbst.
Verwenden Sie zum Reinigen des ▶ Gerätes niemals scharfe Gegenstände oder scheuernde Reinigungsmittel.
Entkalken Sie den Wasserkocher ▶ und die Kaffeemaschine regelmäßig.
Anforderungen an den Aufstellort
Für einen sicheren und fehlerfreien Betrieb des Gerätes muss der Aufstellort folgende Voraussetzungen erfüllen:
Stellen Sie das Gerät auf eine trockene, ebene, wasserfeste und hitzebeständige Unterlage.
Die Oberflächen von Möbeln enthalten möglicherweise Bestandteile, die die Stellfüße des Gerätes angreifen und aufweichen können. Legen Sie gegebenenfalls eine Unterlage unter die Stellfüße des Gerätes.
Stellen Sie das Gerät nicht in einer heißen, nassen oder sehr feuchten Umgebung auf.
Wählen Sie den Aufstellort so, dass ■ Kinder nicht an die heißen Oberflächen des Gerätes gelangen können.
■Die Steckdose muss leicht zugänglich sein, so dass die Netzverbindung schnell getrennt werden kann.
■Achten Sie auf ausreichenden Abstand zu hitzeempfindlichen Oberflächen von z. B. Wänden und Möbeln.
Elektrischer Anschluss
Für einen sicheren und fehlerfreien Betrieb des Gerätes sind beim elektrischen Anschluss folgende Hinweise zu beachten:
Vergleichen Sie vor dem Anschließen des Gerätes die Anschlussdaten (Spannung und Frequenz) auf dem Typenschild mit denen Ihres Elektronetzes. Diese Daten müssen übereinstimmen, damit keine Schäden am Gerät auftreten. Im Zweifelsfall fragen Sie Ihren Elektrofachhändler.
Die Steckdose muss mindestens über einen 16A-Sicherungsautomaten abgesichert sein.
Vergewissern Sie sich, dass die Netz- leitung unbeschädigt ist und nicht über heiße Oberflächen und/oder scharfe Kanten verlegt wird.
Die Netzleitung darf nicht straff ge- spannt sein oder geknickt werden.
Wickeln Sie die Netzleitung immer vollständig ab, bevor Sie das Gerät an die Steckdose anschließen.
Die elektrische Sicherheit des Gerätes ist nur dann gewährleistet, wenn es an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Der Betrieb an einer Steckdose ohne Schutzleiter ist verboten. Lassen Sie im Zweifelsfall die Hausinstallation durch eine Elektro-Fachkraft überprüfen. Der Hersteller übernimmt keine Verantwortung für Schäden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden.
Schutzeinrichtungen
Das Gerät ist mit einem Trockenlaufschutz ausgerüstet.
HINWEIS
Sollten Sie zu wenig Wasser eingefüllt oder den Wasserkocher ohne Wasser eingeschaltet haben, wird durch einen Sicherheitsschalter die Heizung automatisch abgeschaltet. Siehe Kapitel Trockenlaufschutz zurücksetzen (S. 12).
Inbetriebnahme
Auspacken
Entnehmen Sie das Gerät, alle Zubehörteile und die Bedienungsanleitung aus dem Karton.
Entfernen Sie vor dem Erstgebrauch alle Verpackungsmaterialien und Schutzfolien vom Gerät und den Zubehörteilen.
HINWEIS
Entfernen Sie nicht das Typenschild und eventuelle Warnhinweise.
Bewahren Sie die Originalverpackung während der Gewährleistungs- bzw. Garantiezeit des Gerätes auf, um das Gerät im Gewährleistungs- bzw. Garantiefall ordnungsgemäß verpackt verschicken zu können. Transportschäden führen zum Erlöschen des Gewährleistungs- bzw. Garantieanspruchs.
Lieferumfang prüfen
Prüfen Sie den Inhalt auf Vollständigkeit und auf sichtbare Schäden.
Melden Sie eine unvollständige oder beschädigte Lieferung umgehend Ihrem Lieferanten.
Gerätebeschreibung
(Abbildung siehe Ausklappseite)
Langschlitztoaster
Krümelauffangblech1
Taste für Brötchenaufsatz2
Brötchenaufsatz3
Toastschlitz mit Brotzentrierführung4
Starttaste5
Wasserkocher
Deckel Wasserkocher6
Taste Deckelentriegelung7
Griff8
Ein-/Ausschalter9
Wasserkocher10
Füllstandsanzeige11
Kalkfilter12
Elektrische Basisstation
Sockel Wasserkocher13
14 Elektrische Basisstation
15 Bedienfeld
16 Wasserbehälter mit Füllstandsanzeige
17 Deckel Wasserbehälter
18 Abstellplatte Isolierkanne
Kaffeemaschine
19 Isolierkanne
20 Deckel Isolierkanne
21 Tropfstopp
22 Ausschwenkbares Filterfach
23 Filterhalter
24 Permanentfilter
Bedienfeld
25 Display
26 Aufwärmen (Reheat)
27 Bräunungsgrad einstellen
28 ☒ Abbrechen, Toast auswerfen
29 Auftauen (Defrost)
30 Ein-/Ausschalter Kaffeemaschine
31 Bedienungsanleitung (ohne Abbildung)
Vor dem Erstgebrauch
◆ Reinigen Sie das Gerät, wie im Kapitel Reinigung und Pflege (S. 14) beschrieben.
- Prüfen Sie, ob das Krümelauffangblech richtig eingesetzt ist.
- Stecken Sie den Netzstecker in ein Steckdose.
HINWEIS
Bei der ersten Inbetriebnahme können durch produktionsbedingte Zusätze, wie z. B. Fette, Geruch oder leichter Rauch entstehen. Dies ist völlig normal! Sorgen Sie daher für ausreichende Belüftung.
Bereiten Sie das Gerät für den Gebrauch wie folgt vor:
Langschlitztoaster
- Betreiben Sie den Toaster zweimal mit maximalem Bräunungsgrad ohne Brot (siehe Kapitel Bedienung – Lang-schlitztoaster; S. 10).
Wasserkocher
- Füllen Sie den Wasserkocher bis zur MAX-Markierung mit frischem Wasser. Schalten Sie den Wasserkocher ein, indem Sie den Ein-/Ausschalter auf „1“ stellen.
Warten Sie, bis das Wasser kocht und sich der Wasserkocher abschaltet.
◆ Gießen Sie das Wasser weg.
◆ Wiederholen Sie den Vorgang.
Kaffeemaschine
Füllen Sie den Wasserbehälter bis zur Markierung 8 mit frischem Wasser.
Schalten Sie die Kaffeemaschine ein (siehe Kapitel Bedienung – Kaffeemaschine; S. 13). Lassen Sie das Wasser durchlaufen und schütten Sie es dann weg.
Wiederholen Sie den Vorgang noch einmal.
Reinigen Sie das Gerät, wie im Kapitel Reinigung und Pflege (S. 14) beschrieben.
Allgemeine Hinweise
Kombinierte Benutzung
Das Frühstückscenter vereint drei Geräte in einem:
Langschlitztoaster, ■
Wasserkocher und ■
Kaffeemaschine. ■
HINWEIS
Man kann nur zwei Geräte gleichzeitig betreiben:
Kaffeemaschine + Langschlitztoaster oder
Kaffeemaschine + Wasserkocher.
Um den Stromanschluss nicht zu überlasten, schaltet sich der Wasserkocher automatisch aus, wenn der Toaster eingeschaltet wird. Sobald der Toaster fertig ist, schaltet sich der Wasserkocher selbständig wieder ein.
Bedienung
Langschlitztoaster
Allgemeine Hinweise
Der Starthebel rastet nur dann in der untersten Position ein, wenn das Gerät an das Stromnetz angeschlossen ist.
Betreiben Sie den Toaster nur mit korrekt eingesetztem Krümelauffangblech.
Abhängig von der Brotsorte ist eine ■ unterschiedliche Wahl des Bräunungsgrads erforderlich (siehe Kapitel Toasten):
Helles Weißbrot sollte mit einer niedrigeren Einstellung getoastet werden, dunklere und schwerere Brotsorten erfordern eine höhere Einstellung.
■Stellen Sie am Anfang einen mittleren Bräunungsgrad ein, bis Sie mit dem Gerät vertraut sind und einen Bräunungsgrad Ihrer Wahl herausgefunden haben.
Verwenden Sie nur Toastgut, das in den Toastschlitz passt.
■ Beginnt der Toaster zu qualmen, beenden Sie sofort den Toastvorgang durch Drücken der Taste ☒ (28).
Toasten
Nach dem Anschließen an die Stromversorgung ist das Gerät im Stand-by-Modus. Auf dem Display (25) blinkt die zuletzt aktive Einstellung.
♦ Geben Sie eine oder zwei Scheiben Brot in den Toastschlitz (4).
◆ Stellen Sie mit der Taste (27) den gewünschten Bräunungsgrad ein.
1 Balken: Geringster Bräunungsgrad (Bild A1)
11 Balken: Höchster Bräunungsgrad (Bild A2)
Drücken Sie die Starttaste (5) nach unten, bis sie einrastet. Der Toastvorgang startet automatisch.
Nach Beendigung des Toastvorgan- ges schaltet sich der Toaster automa- tisch aus und die Starttaste springt zurück in die Ausgangsposition.
Entnehmen Sie das Brot aus dem ◆ Toastschlitz.
Toastvorgang abbrechen
Drücken Sie die Taste (28), um den Toastvorgang abzubrechen. Die Starttaste (5) springt zurück in die Ausgangsposition.
Toast aufwärmen
Das Gerät verfügt über eine Aufwärmfunktion, mit der das Toastgut erwärmt werden kann. Die Aufwärmzeit beträgt unabhängig vom eingestellten Bräunungsgrad etwa 30 Sekunden.
Starten Sie den Toastvorgang, wie im Kapitel Toasten (S. 10) beschrieben.
Drücken Sie zusätzlich die Taste ◆ (26). Im Display (25) erscheint die Anzeige „REHEAT“ (siehe Bild A3).
Nach Beendigung des Toastvorganges erlischt die Anzeige „REHEAT“.
Bagels toasten
Bagels können wie Toastbrotscheiben im Toastschlitz (4) gebräunt oder mit Hilfe des Brötchenaufsatzes (3) erwärmt werden.
HINWEIS
Abhängig vom Anbieter haben ▶ Bagels eine unterschiedliche Dicke und passen deshalb eventuell nicht in den Toastschlitz. Schneiden Sie den Bagel längs in zwei Hälften oder verwenden Sie den Brötchenauf-satz (3), um den gesamten Bagel zu erwärmen.
Gefrorenes Brot toasten
Starten Sie den Toastvorgang, wie im Kapitel Toasten (S. 10) beschrieben.
Drücken Sie zusätzlich die Taste ◆ (29). Im Display (25) erscheint die Anzeige „DEFROST“ (siehe Bild A4).
Nach Beendigung des Toastvorganges erlischt die Anzeige „DEFROST“.
Klemmendes Toastgut entfernen
GEFAHR
Lebensgefahr durch elektrischen Strom! Beim Kontakt mit unter Spannung stehenden Leitungen oder Bauteilen besteht Lebensgefahr!
Verwenden Sie keine scharfkantigen Werkzeuge, da diese das Heizelement beschädigen und zu Verletzungen führen könnten.
Ziehen Sie den Netzstecker und las- sen Sie das Gerät abkühlen, bevor Sie das Toastgut entfernen.
Entfernen Sie das Toastgut vorsichtig, um den Toastschlitz nicht zu beschädigen.
Brötchenaufsatz verwenden
Drücken Sie die Taste für den Bröt- chenaufsatz (2) nach unten, bis sie einrastet, um den Brötchenaufsatz (3) nach oben zu klappen.
Legen Sie die Brötchen auf den Bröt- chenaufsatz (siehe Bild A5).
◆ Stellen Sie mit der Taste (27) den gewünschten Bräunungsgrad ein.
Drücken Sie die Starttaste (5) nach unten, bis sie einrastet. Der Toastvorgang startet automatisch.
Nach Beendigung des Toastvorgan-◆ges schaltet sich das Gerät automa- tisch aus und die Starttaste springt zurück in die Ausgangsposition.
Wenden Sie die Brötchen und schalten Sie den Toaster durch Herunterdrücken der Starttaste (5) erneut ein.
Wenn Sie den Brötchenaufsatz (3) ◆ nicht mehr benötigen, ziehen Sie die Taste für den Brötchenaufsatz (2) nach oben, um den Brötchenaufsatz einzuklappen.
Wasserkocher
Allgemeine Hinweise
Beachten Sie die Füllstandsanzei- ge (11). Füllen Sie nicht mehr als die MAX-Markierung und nicht weniger als die MIN-Markierung ein.
Der Wasserkocher schaltet nicht automatisch ab, wenn der Deckel nicht geschlossen ist.
Sie können den Kochvorgang jederzeit abbrechen, indem Sie den Ein-/Ausschalter (9) auf die Position „0“ stellen oder das Gerät vom Sockel abheben.
WARNUNG
Verbrennungsgefahr!
Fassen Sie den Wasserkocher nur am Griff (8) an, denn der Wasserkocher wird heiß.
Wasserkocher verwenden
Nehmen Sie den Wasserkocher (10) ♦ vom Sockel (13.)
Öffnen Sie den Deckel(6), indem Sie die Entriegelungstaste drücken (siehe Bild B1).
Füllen Sie die gewünschte Menge ◆ Wasser ein.
Drücken Sie den Kalkfilter (12) in die Halterung, bis er hörbar einrastet (siehe Bilder B2 und B3).
Schließen Sie den Deckel des Wasserkochers (6), bis er einrastet.
Stellen Sie den Wasserkocher auf den Sockel (13). Drehen Sie ihn dabei so, dass der Ausguss in die Ausbuchtung der Basisstation einrastet.
Schalten Sie das Gerät ein, indem Sie den Ein-/Auschalter (9) auf „1“ stellen. Die Betriebsanzeige im Schalter leuchtet und das Wasser wird erhitzt. Sobald das Wasser kocht, schaltet sich der Wasserkocher aus und die Betriebsanzeige erlischt.
Trockenlaufschutz zurücksetzen
Sollten Sie den Wasserkocher (10) versehentlich leer betreiben, schaltet der Trockenlaufschutz den Wasserkocher automatisch aus. Dabei erlischt auch die Betriebsanzeige.
Um den Trockenlaufschutz zurückzusetzen, gehen Sie wie folgt vor:
Lassen Sie den Wasserkocher (10) ◆ abkühlen.
◆üllen Sie frisches Wasser ein.
Verwenden Sie den Wasserkocher ◆ wieder wie üblich.
Kaffeemaschine
Allgemeine Hinweise
Zum Abmessen der gewünschten ■ Wassermenge finden Sie Tassenmarkierungen am Wasserbehälter (16)
Verwenden Sie stets frisches, kaltes ■ Mineralwasser ohne Kohlensäure oder Leitungswasser. Niemals andere Lebensmittel in den Wasserbehälter (16) einfüllen.
Beachten Sie die Füllstandsanzeige am Wassertank (16). Nicht Überfüllen!
Durch den Permanentfilter (24) benötigen Sie keine Papierfilter. Entleeren und reinigen Sie den Permanentfilter nach jeder Verwendung. Statt des Permanentfilters können Sie auch Papierfilter der Größe 4 verwenden.
Zur leichteren Handhabung kann der ■ Filterhalter (23) entnommen werden. Wenn Sie den Filterhalter wieder einsetzen, achten Sie auf einen korrekten Sitz: Die unterschiedlich großen Nasen am Filterhalter müssen in die Aussparungen des Filterfachs (22) passen (siehe Bild C2).
Verwenden Sie nach Möglichkeit frisch gemahlenes Kaffeepulver für eine optimale Geschmacksentfaltung.
Achten Sie darauf, dass die Isolierkanne (19) mittig unter dem Filterfach (22) steht.
Reinigen und Entkalken Sie die Kaffeemaschine regelmäßig, wie im Kapitel Reinigung und Pflege (S. 14) beschrieben. Eine verunreinigte und/oder verkalkte Kaffeemaschine beeinträchtigt das Aroma.
Funktionsweise der Isolierkanne
Öffnen der Isolierkanne (19):
Drehen Sie den Deckel (20) entgegen dem Uhrzeigersinn, bis er sich abheben lässt (siehe Bild C1).
Schließen der Isolierkanne (19):
Setzen Sie den Deckel (20) eben auf die Isolierkanne (19) und drehen Sie ihn anschließend im Uhrzeigersinn bis zum Anschlag.
Automatische Tropfstopp-Funktion
Wenn das Gerät in Betrieb ist, muss die Isolierkanne (19) unter dem Filterfach (22) stehen. Durch den Deckel (20) der Isolierkanne wird der Tropfstopp (21) nach oben gedrückt, und der Kaffee kann vom Filter durch den Deckel in die Isolierkanne fließen.
Der Tropfstopp verhindert, dass Wasser aus dem Filter entweicht, wenn die Isolierkanne (19) aus der Kaffeemaschine entnommen wurde. Während des Brühvorgangs darf die Isolierkanne (19) nur einige Sekunden aus der Kaffeemaschine entnommen werden, sonst läuft der Filter über.
Kaffee zubereiten
Öffnen Sie den Deckel (17) des Wasserbehälters (16).
Füllen Sie die für die gewünschte ◆ Tassenanzahl erforderliche Menge Wasser ein.
Schließen Sie den Deckel (17) des ◆ Wasserbehälters (16).
Schwenken Sie das ausschwenkbare Filterfach (22) nach außen.
- Geben Sie die gewünschte Menge Kaffeepulver in den Permanentfilter (24).
Empfehlung: 4-6 g pro 150 ml.
Schwenken Sie das Filterfach (22) ◆ wieder ganz ein.
Stellen Sie die Isolierkanne (19) mit Deckel (20) auf die Abstellplatte (18).
Drücken Sie die Taste 📄 (30), um den Brühvorgang zu starten. Die Betriebsanzeige leuchtet.
Etwa 1 Minute nach dem Ende des Brühvorgangs können Sie die Isolierkanne (19) entnehmen und Kaffee einschenken.
Brühvorgang abbrechen
Drücken Sie die Taste 📄(30), um den Brühvorgang abzubrechen. Die Betriebsanzeige erlischt.
Drücken Sie erneut diese Taste, um den Brühvorgang wieder zu starten.
Nach der Zubereitung
Führen Sie folgende Arbeiten nach jeder Verwendung der Kaffeemaschine durch, um die Funktionsfähigkeit zu erhalten und um Schimmelbildung zu vermeiden:
Drücken Sie die Taste 📄 (30), um die Kaffeemaschine auszuschalten.
Lassen Sie die Kaffeemaschine ab- kühlen.
Schwenken Sie das ausschwenkbare Filterfach (22) nach außen.
Heben Sie den Permanentfilter (24) ♦ mit seinem Griff aus dem Filter-fach (22).
Entleeren und reinigen Sie den Per- manentfilter (24).
Heben Sie den Filterhalter (23) mit seinem Griff aus dem Filterfach (22).
Reinigen Sie den Filterhalter (23) und den Tropfstopp (21).
Reinigung und Pflege
Beachten Sie vor Beginn der Arbeiten die Sicherheitshinweise im Kapitel Sicherheitshinweise (S. 5)!
Reinigen Sie das Gerät nach jedem Gebrauch.
Ziehen Sie den Netzstecker aus der Steckdose und lassen Sie das Gerät abkühlen.
Wischen Sie alle Teile des Gerätes ◆ mit einem feuchten Tuch ab.
Langschlitztoaster
Ziehen Sie das Krümelauffangblech (1) aus dem Gerät, entleeren Sie es und wischen Sie es mit einem Papiertuch ab.
Wasserkocher
Öffnen Sie den Deckel (6). Drücken Sie dazu die Entriegelungstaste (7).
Entfernen Sie den Kalkfilter (12) aus dem Wasserkocher (10).
Reinigen Sie den Kalkfilter gründlich von Hand oder in der Spülmaschine.
HINWEIS
▶Falls der Kalkfilter beschädigt ist, tauschen Sie ihn gegen einen neuen Kalkfilter aus.
- Setzen Sie den Kalkfilter in die Halterung ein.
Reinigen Sie den Wasserkocher (10) innen mit einer weichen Bürste und waschen Sie ihn aus.
Kaffeemaschine
Schwenken Sie das Filterfach (22) ♦ ganz nach außen.
Nehmen Sie den Permanentfilter (24) an seinem Griff aus dem Filterhalter (23).
Reinigen Sie den Permanentfilter mit warmem Wasser von Hand – nicht in der Spülmaschine.
Nehmen Sie den Filterhalter (23) an seinem Griff aus dem Filterfach (22).
Reinigen Sie den Filterhalter mit Spülmittel und spülen Sie mit klarem Wasser nach. Betätigen Sie den Tropfstopp (21) während des Spülens mehrmals.
Entfernen Sie die Kondenswassertropfen an der Unterseite der Filterfachabdeckung mit einem sauberen, trockenen Tuch.
Reinigen Sie die Isolierkanne (19) nach jedem Gebrauch mit warmem Spülwasser.
Setzen Sie alles wieder zusammen. Achten Sie darauf, dass der Filterhalter (23) im Filterfach (22) an den beiden Nasen einrastet.
Entkalken
Wasserkocher
Um die Lebensdauer des Wasserkochers nicht zu beeinträchtigen, muss er regelmäßig entkalkt werden. Es hängt von der Wasserhärte ab, wie oft der Wasserkocher entkalkt werden muss. Sie erkennen die Kalkablagerungen an einer weißen Verfärbung im Inneren des Wasserkochers.
Zum Entkalken des Wasserkochers gehen Sie wie folgt vor:
Füllen Sie den Wasserkocher (10) ♦ bis zur MAX-Markierung mit einer Mischung aus frischem Wasser und Zitronensäure oder Essigessenz (ca. 5% Säure).
Lassen Sie diese Entkalkungsflüssigkeit ca. 10 Minuten einwirken.
Um den Kalkfilter zu reinigen, nehmen Sie ihn aus der Halterung und legen Sie ihn in die Entkalkungslösung.
Entleeren Sie den Wasserkocher und spülen Sie ihn mehrmals mit frischem Wasser aus.
Reinigen Sie den Kalkfilter unter fließendem Wasser und setzen Sie ihn wieder in die Halterung ein.
HINWEIS
Falls Sie ein handelsübliches Ent- kalkungsmittel verwenden, beachten Sie die Anwendungshinweise des Herstellers.
Kaffeemaschine
Um die Lebensdauer der Kaffeemaschine und die Qualität des Kaffees nicht zu beeinträchtigen, muss die Kaffeemaschine regelmäßig entkalkt werden. Der Abstand des Entkalkungsintervalls ist von der Wasserhärte abhängig (wir empfehlen vorsorglich eine vierteljährliche Entkalkung).
Zum Entkalken der Kaffeemaschine gehen Sie wie folgt vor:
Füllen Sie den Wasserbehälter (16) bis zur Markierung 8 mit einer Mischung aus frischem Wasser und Zitronensäure oder Essigessenz (ca. 5% Säure).
Schwenken Sie das Filterfach (22) ◆ mit Filterhalter (23) und Permanentfilter (24) ohne Kaffeepulver ganz ein.
Stellen Sie die Isolierkanne (19) mit Deckel (20) auf die Abstellplatte (18).
Schalten Sie die Kaffeemaschine ein.
Warten Sie, bis etwa eine Tasse ◆ durchgelaufen ist, und schalten Sie die Kaffeemaschine aus.
Lassen Sie die Entkalkerlösung ♦ ca.10 Minuten einwirken und schalten Sie dann die Kaffeemaschine wieder ein.
Der Entkalkungsvorgang ist beendet, wenn die gesamte Flüssigkeit durchgelaufen ist.
Wiederholen Sie nach dem Entkalken den Vorgang noch zweimal mit klarem Wasser, um die Kaffeemaschine zu spülen.
Spülen Sie Isolierkanne (19), Deckel (20), Filterhalter (23) und Permanentfilter (24) unter fließendem Wasser gründlich ab.
Betätigen Sie den Tropfstopp (21) ♦ während des Spülens mehrmals.
HINWEIS
Falls Sie ein handelsübliches Ent- kalkungsmittel verwenden, beachten Sie die Anwendungshinweise des Herstellers.
Bei starker Verkalkung kann es ▶ notwendig sein, den Entkalkungsvorgang zu wiederholen.
Pflege der Edelstahlteile
Für die regelmäßige Pflege und auch für die Beseitigung hartnäckiger Flecken an Edelstahlteilen empfehlen wir Ihnen die INOX-METAL-POLISH Politur von BEEM. Diese Politur verleiht den Geräten ihren ursprünglichen Glanz. INOX-METAL-POLISH ist in Tuben erhältlich und nicht nur für Kochtopfe, sondern auch alle anderen Gegenstände aus Edelstahl, Chrom, Messing, Kupfer, Aluminium, Silber und auch harte Kunststoffe geeignet. INOX-METAL-POLISH wird auch in Fabriken für die Politur von Edelstahl eingesetzt.
INOX-METAL-POLISH können Sie bei Ihrem Fachhändler, telefonisch bei uns oder über unsere Webseite www.beem.de bestellen.
Lagerung
Sollten Sie das Gerät längere Zeit nicht benötigen, entleeren Sie das Gerät und reinigen Sie es, wie im Kapitel Reinigung und Pflege (S. 14) beschrieben. Bewahren Sie das Gerät und alle Zubehörteile an einem trockenen, sauberen und frostfreien Ort auf, an dem es vor direktem Sonnenlicht geschützt ist.
Technische Daten
| Modell | FrühstückscenterEcco De Luxe 4 in 1 |
| Typnummer Z10.001 | |
| Betriebsspannung 230 V ~ | |
| Netzfrequenz 50 Hz | |
| Leistung gesamt: | 3000 W |
| Toaster | 800 W |
| Wasserkocher | 2200 W |
| Kaffeemaschine | 800 W |
| Abmessungen | 465 x 330 x 345 mm(B x H x T) |
| Gewicht ca. 7,04 kg | |
| Füllmenge Isolierkanne 8 Tassen/1 Liter | |
| Füllmenge Wasserkocher max. 1,7 Liter | |
| Schutzklasse I |
Ersatzteile und weiteres Zubehör
| Pos.* Artikelnr. Bezeichnung | |
| 10 900 665 004 Wasserkocher mit Kalkfilter | |
| 19 900 665 002 Isolierkanne | |
| 23 900 665 003 Filterhalter mit Tropfstopp |
* laut Skizze in der Gerätebeschreibung
Störungsbehebung
Die nachfolgende Tabelle hilft bei der Lokalisierung und Behebung kleinerer Störungen.
| Fehler Mögliche Ursache | Behebung | |
| Die Displaybeleuchtung leuchtet nach dem Einstecken des Netzsteckers nicht. | Sicherungsautomat in der Elektroverteilung abgeschaltet. | Sicherungsautomat einschalten. |
| Displaybeleuchtung defekt. | Kundendienst benachrichtigen. | |
| Der Sicherungsautomat in der Elektroverteilung springt heraus. | Zu viele Geräte am selben Stromkreis angeschlossen. | Anzahl der Geräte im Stromkreis reduzieren. |
| Kein Fehler feststellbar. | Kundendienst benachrichtigen. | |
| Wasserkocher (10) lässt sich nicht einschalten. Betriebsanzeige leuchtet nicht. | Wasserkocher (10) sitzt nicht richtig auf dem Sockel (13). | Wasserkocher (10) so auf den Sockel (13) setzen, dass er einrastet. |
| Wasserkocher (10) schaltet nicht automatisch ab. | Ein-/Ausschalter (9) blockiert. Blockierung entfernen. | |
| Deckel nicht richtig geschlossen. | Deckel schließen. | |
| Wasserkocher (10) schaltet vorzeitig ab. | Trockenlaufschutz wurde ausgelöst. | Trockenlaufschutz zurücksetzten, wie im Kapitel Trockenlaufschutz zurücksetzen (S. 12) beschrieben. |
| Filterfach (22) lässt sich nicht richtig einschwenken. | Permanentfilter (24) und/oder Filterhalter (23) sitzen nicht richtig im Filterfach (22). | Auf den richtigen Sitz des Permanentfilters (24) und des Filterhalters (23) achten. |
| Tropfstopp (21) verstopft. Tropfstopp (21) reinigen. | ||
| Kaffee läuft zu langsam in die Isolierkanne (19). | Kaffeemaschine verkalkt. | Kaffeemaschine entkal-ken. Siehe Kapitel Entkal-ken (S. 15). |
HINWEIS
▶ Wenn Sie mit den vorstehend genannten Schritten das Problem nicht lösen können, wenden Sie sich bitte an den Kundendienst.
Content
Technische gegevens 81
Reserveonderdelen en verdere accessoires .... 81
Storingsopheffing 82
Geachte klant,
Elektrisch basisstation
13 Voet waterkoker
14 Elektrisch basisstation
15 Knop
Thermoskan (19) openen:
Thermoskan (19) sluiten:
Blitz-Elektro-Erzeugnisse Manufaktur Handels-GmbH
Dieselstraße 19-21
61191 Rosbach v.d.H.
Germany
Fon +49 (0)1805-233600
Fax +49 (0)1805-233699
(14 ct/min aus dem deutschen Festnetz. Mobilfunkhöchstpreis 42 ct/min.
Ausland: Preis je nach Tarif im Ausland.)
eMail: kundenservice@beem.de
Internet: www.beem.de
© 2013 by BEEM GmbH
Druckfehler vorbehalten.
Technische Änderungen vorbehalten.
Für Kundendienststellen in anderen Ländern kontaktieren Sie bitte Ihren Händler.
- Allgemeine Hinweise
- Urheberrecht
- Hinweise zum Umweltschutz
- Garantie
- Verwendete Symbole
- GEFAHR
- WARNUNG
- ACHTUNG
- HINWEIS
- Symbole auf dem Gerät
- Symbol Bedeutung
- Bestimmungsgemäße Verwendung
- Konformitätserklärung
- Haftungsbeschränkungen
- Sicherheitshinweise
- Anforderungen an den Aufstellort
- Elektrischer Anschluss
- Schutzeinrichtungen
- Inbetriebnahme
- Auspacken
- Lieferumfang prüfen
- Gerätebeschreibung
- Langschlitztoaster
- Wasserkocher
- Elektrische Basisstation
- Kaffeemaschine
- Bedienfeld
- Vor dem Erstgebrauch
- Kombinierte Benutzung
- Bedienung
- Toasten
- Toastvorgang abbrechen
- Toast aufwärmen
- Bagels toasten
- Gefrorenes Brot toasten
- Klemmendes Toastgut entfernen
- Brötchenaufsatz verwenden
- Wasserkocher verwenden
- Trockenlaufschutz zurücksetzen
- Funktionsweise der Isolierkanne
- Automatische Tropfstopp-Funktion
- Kaffee zubereiten
- Brühvorgang abbrechen
- Nach der Zubereitung
- Reinigung und Pflege
- Entkalken
- Pflege der Edelstahlteile
- Lagerung
- Störungsbehebung
- Content
- Elektrisch basisstation
Marke : BEEM
Modell : Ecco De Luxe
Kategorie : Kaffeemaschine
