Sehr geehrter Kunde,

willkommen in der Canton-Familie und vielen Dank für Ihr Vertrauen, das Sie uns mit dem Kauf dieses Systems entgegenbringen. Sie haben sich für ein hochwertiges Lautsprecher-System entschieden und damit Ihren hohen Anspruch an Klang- und Verarbeitungsqualität bewiesen.

Bitte lesen Sie vor dem Aufstellen und Anschließen Ihres DM-Systems diese Bedienungsanleitung sorgfältig durch. Sie wird Ihnen bei der optimalen Nutzung Ihres Systems helfen. Canton verfügt über ein Vertriebsnetz in über 40 Ländern. Bei eventuellen Fragen wird Ihnen dieses Team von erfahrenen Distributoren gemeinsam mit dem autorisierten Fachhandel gerne weiterhelfen.

Viel Freude und lange Zufriedenheit mit Ihrem DM-System wünscht das Canton-Team.

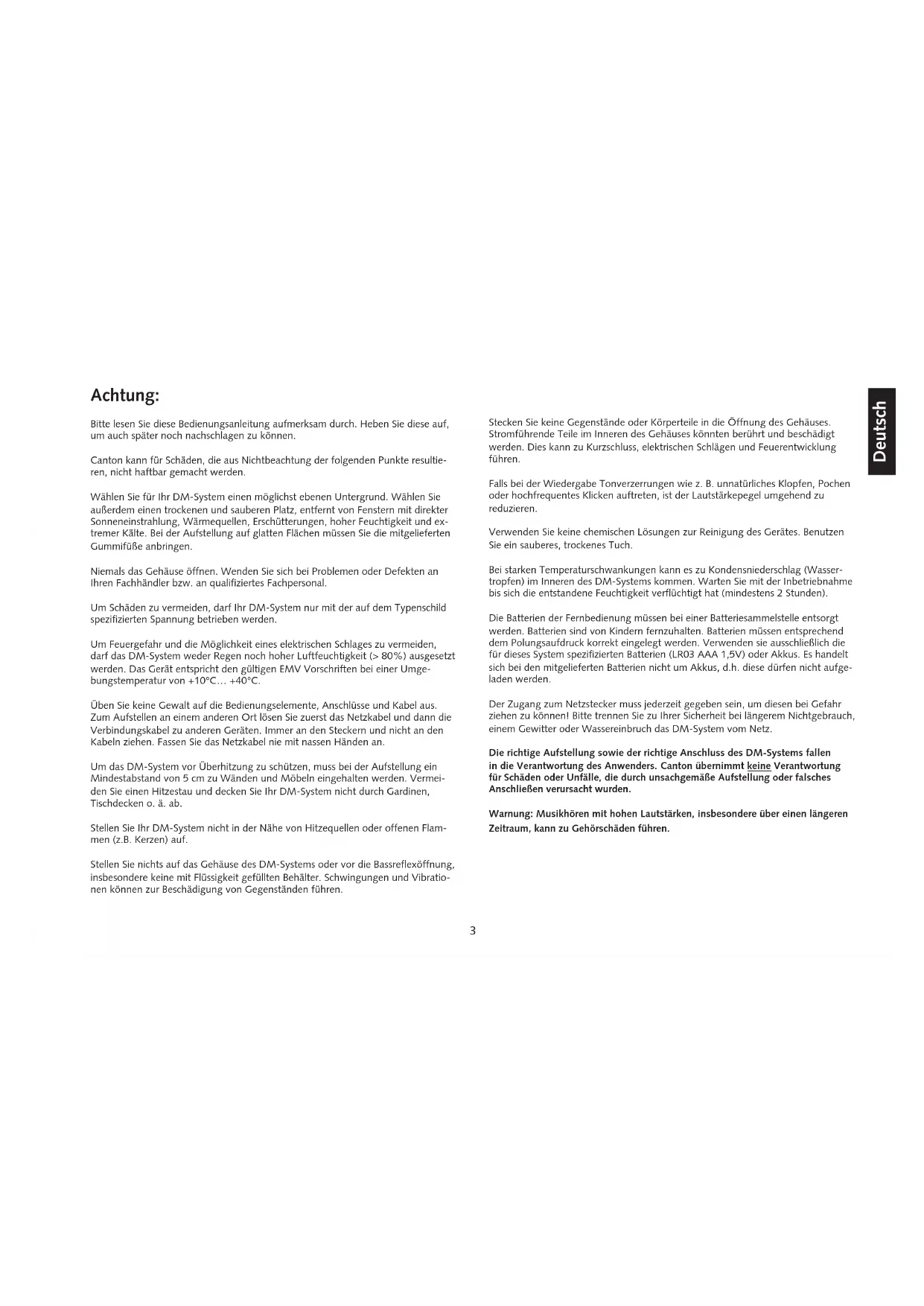

Systembeschreibung

Die Virtual-Surround-Systeme der DM-Serie erzeugen ein vollwertiges Klangfeld, wie es sonst nur bei 5.1 Systemen möglich ist. Hierzu werden die einzelnen Kanäle einer Mehrkanalaufnahme in einem speziellen Verfahren frequenzspezifisch aufbereitet und derart auf zwei Kanäle gemischt, dass bei der Wiedergabe ein räumlicher Surround-Eindruck entsteht. Das bedeutet minimalen Installationsaufwand bei großem Klangvergnügen. Die Systeme verfügen über einen integrierten, RDS-fähigen FM-Tuner und eine lernfähige Fernbedienung, über die auch eine zweite Hörzone (Multiroom) gesteuert werden kann.

Packungsinhalt DM 90.2

Zum Lieferumfang des Digital-Movie-Systems DM 90.2 gehören folgende Komponenten:

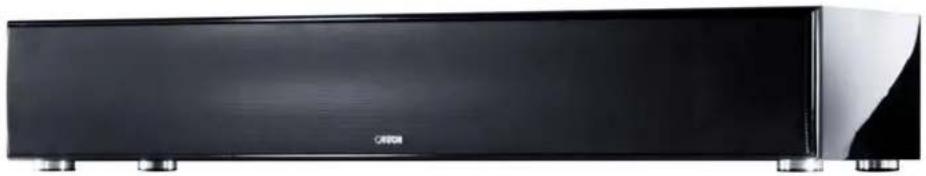

1) Ein aktiver Center-Surround Lautsprecher mit integriertem Audio Receiver (einschließlich RDS-fähigem FM-Tuner).
2) Ein Kabelsatz zum Anschluss von 3 digitalen und 2 analogen Quellen.
3) Eine displayunterstützte und einfach zu bedienende Universalfernbedienung.
4) Ein Koax-Kabel für den Anschluss ans Breitband-Kabelnetz.
5) Ein Netzkabel zur Stromversorgung.
6) Eine Wurfantenne für UKW-Empfang.

- Drei Batterien (LR03 AAA 1,5V) für die Fernbedienung

1

Platzierung des DM-Systems

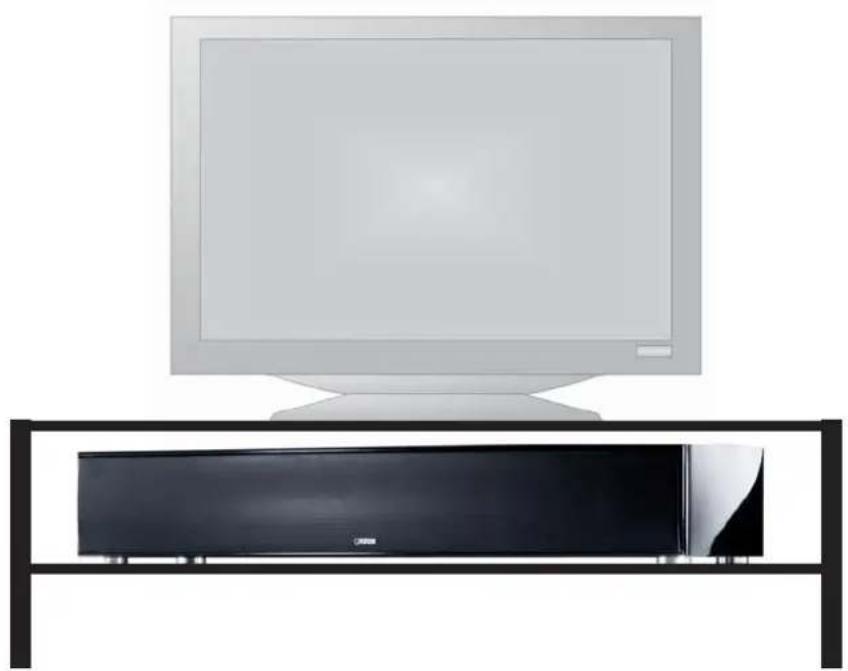

Der Center-Surround Lautsprecher DM 90.2 sollte unter bzw. über dem Fernsehgerät positioniert werden. Ein Flachbildschirm darf direkt auf dem DM 90.2 platziert werden. Bei der Verwendung eines Röhrenfernsehgerätes, das durch seine Bauweise tiefer sein kann als das DM-System selbst, müssen Sie darauf achten, dass dieser sicher auf dem DM 90.2 steht und nicht wackelt.

Achtung: Das DM 90.2 darf max. mit 80 kg belastet werden.

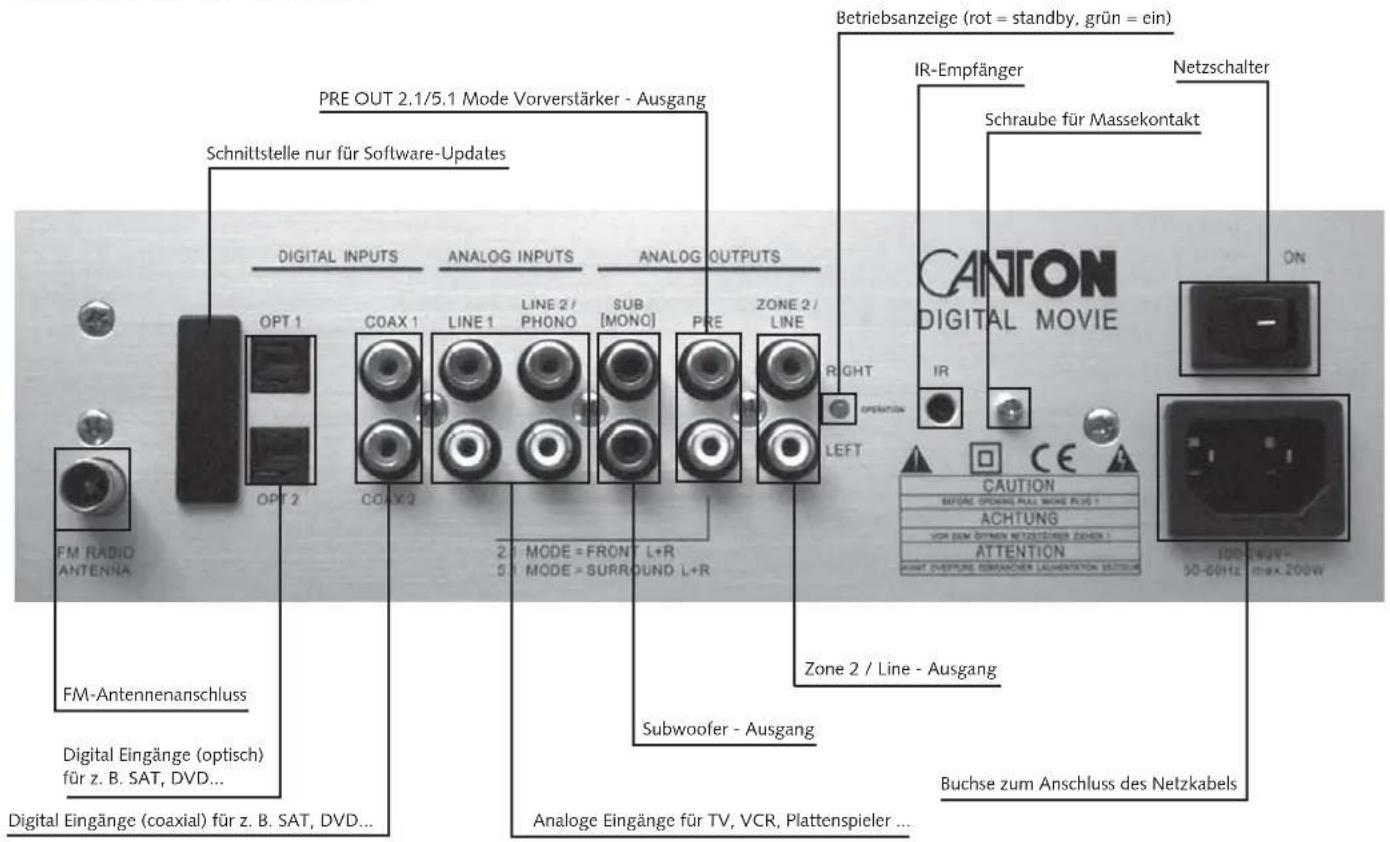

Rückansicht des DM 90.2

PRE OUT 2.1/5.1 Mode Vorverstärker - Ausgang Schnittstelle nur für Software-Updates DIGITAL INPUTS ANALOG INPUTS ANALOG OUTPUTS OPT 1 COAX 1 LINE 1 LINE 2 / PHONO SUB [MONO] PRE ZONE 2 / LINE RIGHT OPERATION IR-Empfänger Netzschalter Schraube für Massekontakt CANTON DIGITAL MOVIE OFF LEFT CAUTION BEFORE OPENING PULL MACHINE PLUG 1 ACHTUNG VOR DEM OPTIMEN NETZESTICHER ZENIXI 1 ATTENTION AMAT INVEPTURE DERRANCHER CALMENTATION SWITCH 100 MHz max 200W 50-60Hz FM-RADIO ANTENNA FM-Antennenanschluss Digital Eingänge (optisch) für z. B. SAT, DVD... Digital Eingänge (coaxial) für z. B. SAT, DVD... Subwoofer - Ausgang Analoge Eingänge für TV, VCR, Plattenspieler ... Buchse zum Anschluss des Netzkabels

Anschluss des DM 90.2

Ein Anschließen der einzelnen „Lautsprecher“ entfällt beim DM 90.2, da diese intern verkabelt sind.

Anschluss der Quellgeräte

Die Canton DM-Systeme bieten eine Vielzahl von Anschlussmöglichkeiten für fast alle gängigen Quellgeräte, wie zum Beispiel DVD-Player, Videorecorder, Satelliten-Receiver, Multimedia-Konsolen (Playstation®, X-Box®, ...) etc. Hierbei werden die Audioanschlüsse Ihrer Quellgeräte mit den entsprechenden Anschlüssen auf der Rückseite des DM 90.2 verbunden. Quellgeräte, die über einen digitalen Ausgang für Dolby Digital und DTS Bitstreams verfügen, sollten auch digital mit dem DM System verbunden werden. Dies gewährleistet volle Dolby Digital und DTS Klangqualität.

Die Videosignal-Verbindungen werden direkt zwischen den Quellgeräten und dem Bildwiedergabegerät hergestellt. Die Auswahl der wiederzugebenden Bildquelle wird direkt im Auswahlmenu des Bildwiedergabegerätes vorgenommen.

Damit Sie den integrierten FM-Tuner des DM-Systems nutzen können, müssen Sie die mitgelieferte Wurfantenne an der vorgesehenen Buchse des DM 90.2 anschließen. Zum besseren Empfang sollte die Wurfantenne aufgespannt werden. Für einen optimalen Empfang empfehlen wir den Anschluss an ein Breitband-Kabelnetz oder eine Dachantenne mittels des mitgelieferten Koax-Kabels.

Bevor Sie mit der Tonwiedergabe über das DM 90.2 beginnen können, müssen Sie die Erstinstallation durchführen und die Eingänge den Quellgeräten zuweisen. Hierzu werden Sie beim ersten Einschalten automatisch aufgefordert (Seite 12).

Der Eingang Line 2 / Phono ermöglicht den Anschluss sowohl einer Tonquelle mit Line-Pegel (bis 2V) als auch eines Plattenspielers (bis 5mV). Je nach gewählter Einstellung im System Menü kann dieser belegt werden.

Der Pre (2.1/5.1 Mode) Ausgang ermöglicht den Anschluss zum Beispiel aktiver Funklautsprecher. Je nach gewählter Einstellung im System Menü (Factory Set/Gerätenamen) werden im 2.1 Mode die Frontkanäle oder im 4.1 Mode die Surround-Lautsprecher-Signale ausgegeben.

Der Zone 2/Line Ausgang verfügt wahlweise über die im System Menü der Fernbedienung auswählbaren Ausgangsoptionen:

• Zone 2 mit separat einstellbarer Lautstärke zum Anschluss eines aktiven Multiroom- bzw. Wireless Lautsprechersystems.
• Line mit fest eingestellter Lautstärke zum Anschluss eines Aufnahmegerätes, etc...

Achtung: Um 5.1 Mehrkanalaufnahmen (Dolby Digital oder DTS) über den ZONE 2/LINE OUT ausgeben zu können, muss „Dynamik“ im System Menü auf „komp.“ stehen. Für die normale Wiedergabe wird die Position „voll“ empfohlen. (Seite 16)

Um Dolby Digital/DTS Signale (Bitstream) auch über Zone 2 wiedergeben zu können, müssen Sie Zone 1 (Haupthörzone) als Eingang gewählt haben.

Der Sub Ausgang ermöglicht den Anschluss eines aktiven Subwoofer. Dieser muss im System Menü (Seite 17) aktiviert werden. Ist der Sub Ausgang aktiviert, wird der interne Subwoofer des DM-Systems bei 80Hz hochpassgefiltert, der externe Subwoofer wird bei 80Hz tiefpassgefiltert.

Fernbedienung

Ein/Standby-Taste

Stumm-Taste (Mute)

Funktionstasten, menüabhängige Funktionen

Über Funktionstasten auswählbare Quellen

Persönliche Einstellungen ()

Dekodier-Modus

Funktionstasten, menüabhängige Funktionen

Blättern-Taste

Lautstärketasten

Verlassen-Taste

Numerische-Tasten

Numerische-Tasten

CANTON

dvd sat tv radio p6 tv 40 Analog stereo modus

Inbetriebnahme der Fernbedienung

Bitte legen Sie die mitgelieferten Batterien in die Fernbedienung ein. Achten Sie darauf, dass diese entsprechend der Polaritätsmarkierungen (+/-) korrekt eingelegt werden.

Gebrauch der Fernbedienung

Wenn alle Geräte miteinander verbunden sind und der Netzschalter am Gerät eingeschaltet ist, befindet sich das Canton DM-System im Standby-Modus. Durch einmaliges Drücken einer beliebigen Taste wird die Fernbedienung aktiviert. Wird sie länger als 30 Sek. nicht benutzt, geht sie in den Ruhezustand über. Durch Drücken einer beliebigen Taste wird sie wieder aktiviert.

Hinweis: Beim ersten Einschalten gelangen Sie automatisch zur Erstinstallation (Seite 12).

Wird im Display „keine verbindung“ angezeigt, besteht keine Funkverbindung zwischen der Fernbedienung und dem DM-System. Überprüfen sie bitte, ob das DM-System eingeschaltet ist bzw. mit Strom versorgt wird oder verringern Sie ggf. den Abstand zwischen der Fernbedienung und dem DM-System.

stand by

keine verbindung

Bedienung des DM-Systems

Drücken Sie , um das DM-System zu starten.

Wenn Sie das DM-System wieder ausschalten möchten, drücken Sie erneut. Das DM-System wird in den Standby-Modus versetzt.

Welcome CANTON

Good bye CANTON

Hinweis: Wird das DM-System in eingeschaltetem Zustand vom Netz getrennt, so schaltet es sich nach dem Wiederanlegen der Netzspannung (z.B. über eine Master-Slave-Steckdosenleiste) automatisch wieder in den aktiven Zustand.

Erstinstallation

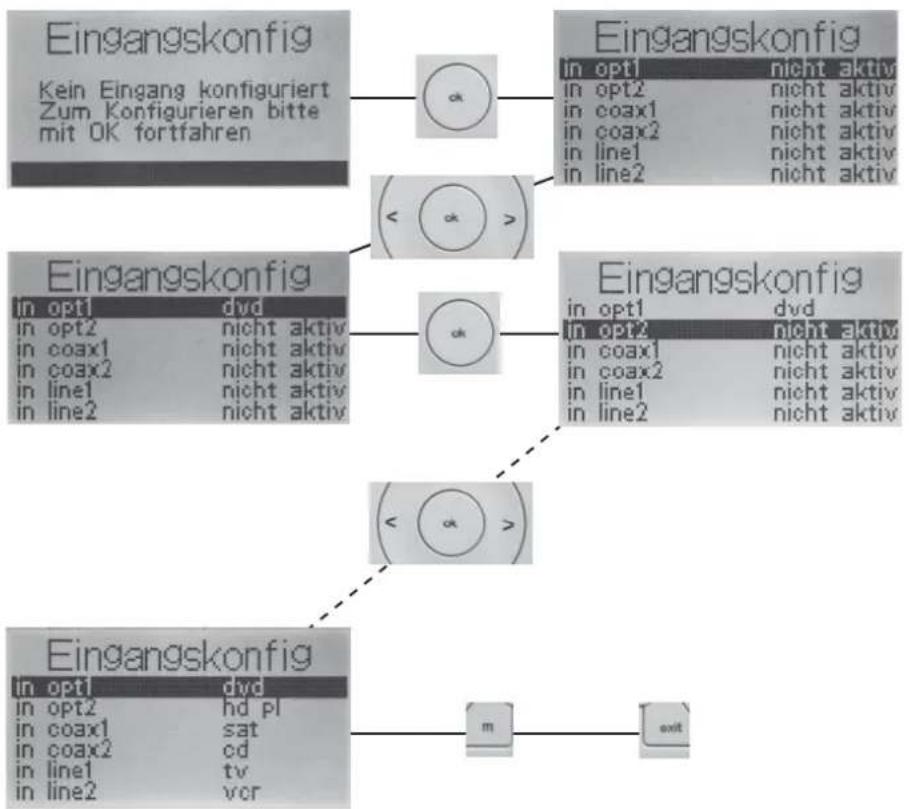

Bevor Sie das DM 90.2 benutzen können, müssen Sie die Eingänge den angeschlossenen Quellgeräten zuweisen. Hierzu werden Sie beim ersten Einschalten aufgefordert.

Um zur Eingangskonfiguration zu gelangen, drücken Sie die Taste ok.

Mit den Pfeiltasten „<“ und „>“ können Sie Namen für die angeschlossenen Geräte auswählen und müssen diese jeweils mit „OK“ bestätigen.

Zum Verlassen des Menüs Eingangskonfig müssen Sie die Taste m drücken um alle Eingaben zu speichern. Danach können Sie mit exit die Erstinstallation beenden und in das Hauptmenü gelangen.

Achtung: Die Pfeiltasten ∧ und √ dürfen bei der Zuweisung der Eingänge nicht verwendet werden.

Eingänge, die als „nicht aktiv“ definiert sind, werden im Hauptmenü nicht angezeigt.

Hauptmenü

Die mitgelieferte Fernbedienung verfügt über 8 Funktionstasten, die je nach Betriebsmodus unterschiedlich belegt sein können. Im oberen und unteren Teil des Displays werden die Funktionen der entsprechenden Tasten angezeigt.

Die Quellen können mit den direkt darüber liegenden (oberen) Funktionstasten ausgewählt werden. Sollten Sie mehr als 3 Quellen angelegt haben, können Sie mit D auf die nächste Seite blättern und wieder zurück.

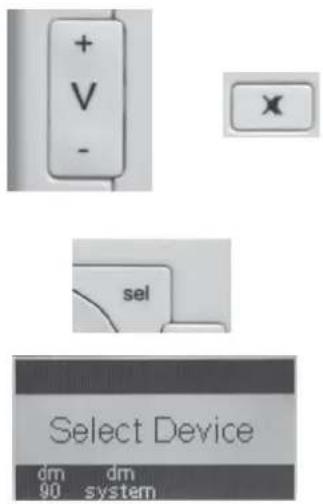

Über Volume (V+/-) kann die Lautstärke des DM-Systems in allen Menüs (auch bei der Steuerung von IR-Geräten) in 100 Stufen von 0..99 eingestellt werden.

Mute schaltet den Ton aus bzw. an.

Mit können Sie eines der angemeldeten RF-Geräte oder ein erlerntes IR-Gerät auswählen. Sollten mehr als 8 Geräte angemeldet/erlernt worden sein, so können Sie mit der Taste ☐ zu den nicht angezeigten Geräten wechseln.

dvd sat tv radio p6 tv 40 Analog stereo modus

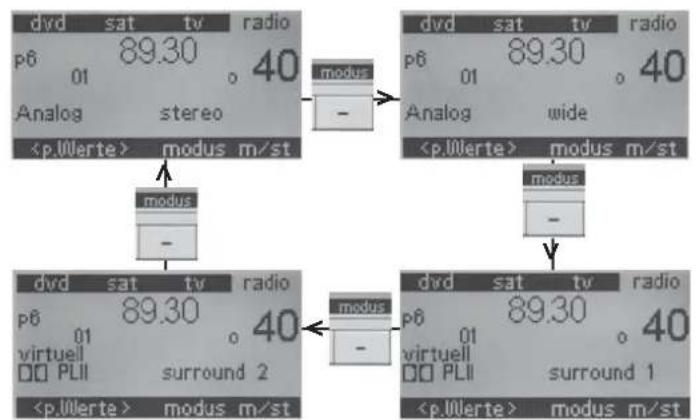

Mit modus wählen Sie aus, ob die Tonwiedergabe im einem der zwei Stereo- oder Surround-Modi erfolgen soll. Zusätzlich zu dem „herkömmlichen“ Stereo-Modus bietet das DM-System einen Wide-Modus mit virtuell erweiterter Stereobasis.

Um den verschiedenen Aufnahmephilosophien speziell bei Musikaufnahmen Rechnung zu tragen, haben wir zwei Surroundmodi implementiert. Nutzen Sie „surround 2“ vor allem in Fällen schlechter Sprachverständlichkeit (wenn z.B. die Stimmenwiedergabe ungewohnt dumpf und unverständlich erscheint).

Das System stellt je nach Eingangssignal automatisch den entsprechenden Dekodier-Modus ein.

Folgende Dekodiermodi sind möglich:

Analog Stereo Analog Surround virtuell Dolby PLII

PCM (digital) Stereo PCM Surround virtuell Dolby PLII

Dolby 2.0 Stereo Dolby Digital 2.0 Surround virtuell Dolby Digital 2.0 PLII

Dolby 5.1 Stereo Dolby Digital Surround virtuell Dolby Digital

DTS Stereo DTS Surround virtuell

Tuner

Das Canton DM 90.2 verfügt über einen integrierten FM-Tuner (UKW) mit RDS-Funktion. Dieser wird über die Funktionstaste (radio) im Hauptmenü der Fernbedienung angewählt. Dort können Sie folgende Einstellungen vornehmen:

Der automatische Suchlauf wird durch langes Drücken (>2 Sek.) auf die Pfeil-Taste „<“ oder „>“ (Suchlauf abwärts oder aufwärts) aktiviert.

Während des Suchlaufs wird im Display „Seek“ angezeigt. Das DM-System stoppt automatisch bei jedem Sender mit ausreichender Signalstärke.

Der manuelle Suchlauf wird durch kurzes Drücken auf die Taste „<“ oder „>“ gesteuert. Nutzen Sie diese Funktion ggf. zur Feinabstimmung eines Radiosenders oder zur manuellen Suche schwacher Radiosender.

Reduzierung von Rauschen bei Stereowiedergabe

Das DM-System stellt abhäbigig von der Signalstärke automatisch Stereo- oder Mono-Wiedergabe ein.

Sollte Ihnen eine Wiedergabe in Stereo zu verrauscht erscheinen, können Sie durch Drücken der Funktionstaste

erzwingen und das Rauschen reduzieren.

Stereo

Mono

eine Wiedergabe in Mono

Abspeichern eines Radiosenders

Zum Abspeichern eines Radiosenders auf einem Programmplatz drücken Sie zunächst die Taste ok, die Programmplatz-Anzeige beginnt zu blinken. Mit den Pfeil-Tasten ∧ und √ können Sie einen von 50 Programmplätzen auswählen. Alternativ können Sie den Programmplatz über die numerischen Tasten direkt eingeben. Nach 5 Sekunden ohne Tastendruck wird der Radiosender auf dem im Display angezeigten Programmplatz

abgespeichert. Die Programmplatz-Anzeige blinkt danach nicht mehr.

Hinweis: Damit der per RDS übermittelte Sendername (z.B. HR 1, BR 2, SWR 3, ...) nach der Auswahl eines abgespeicherten Radiosenders angezeigt werden kann, muss dieser zum Zeitpunkt des Drückens der OK-Taste (Einleitung des Speichernvorgangs) im Display zu sehen sein.

Auswählen eines abgespeicherten Radiosenders

Mit den Pfeil-Tasten ∧ und √ können Sie einen der Programmplätze auswählen. Alternativ können Sie den Programmplatz über die numerischen Tasten direkt eingeben.

Optionale Einstellungen des DM-Systems

Nachdem Sie Ihr DM-System erfolgreich angeschlossen und in Betrieb genommen haben, können Sie auf Wunsch verschiedene Parameter anpassen. Wenn Sie Einstellungen am DM-System vornehmen wollen, schalten Sie dieses bitte ein und wählen Sie durch Drücken (länger als 3 Sek.) der Taste m das Menü aus. Durch erneutes Drücken der Tasten m oder exit beenden Sie das Einstell-Menü.

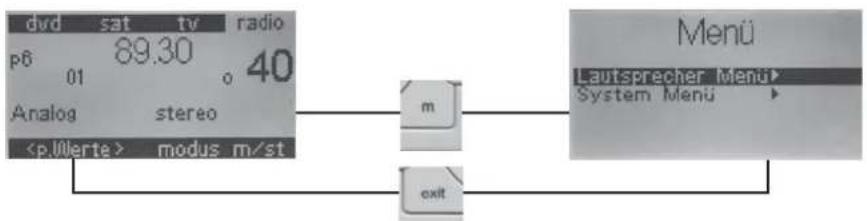


Hinweis: Grundsätzlich können Sie mit der Taste springen Sie jeweils eine Menüebene zurück.

Einstell-Menü

Im Menü können Sie zunächst zwischen dem „Lautsprecher Menü“ und dem „System Menü“ wählen. Auf der nächsten Seite finden Sie eine Übersicht der Menüs. Eine ausführliche Beschreibung finden Sie auf www.canton.de.

Lautsprecher Menü persönliche Werte Pegelanpassung LS Abstand Klangregelung Bass expand Raumanpassung

System Menu Ausgangskonfig Sub Ausgang Eingangskonfig IR lernen lip sync Dynamik inaktiv 0 ms voll

System Menu Sub Ausgang inaktiv Eingangskonfig IR lernen lip sync 0 ms Dynamik voll factory set

Lautsprecher Menü

Im Lautsprecher Menü können folgende Parameter zur Anpassung des DM-Systems an den Hörraum eingestellt werden:

Persönliche Werte Zum Abspeichern aller im Lautsprechermenü vorgenommenen Einstellungen auf bis zu 6 Speicherplätzen ()

Pegelanpassung Zum Anpassen der Lautstärkepegel der einzelnen Kanäle (Front links und rechts, Subwoofer, ...)

LS Abstand Zum Ausgleichen unterschiedlicher Abstände zwischen den Lautsprechern und dem Hörplatz

Klangregelung Zum Anpassen der Höhen und der Bässe an den Hörraum und den persönlichen Geschmack

Bass expand Zur automatischen lautstärkeabhängigen Anpassung des Tiefton-Lautstärkepegels

Raumanpassung Zum Ausgleichen von Raumeinflüssen stehen mehrere parametrische Equilizer zur Verfügung

System Menü

Im System Menü können folgende System-Parameter eingestellt werden:

Ausgangskonfig Zum Einstellung der Parameter des Zone 2/Line-Ausgangs

Sub Ausgang Zum Aktivieren oder Deaktiviren des Subwoofer-Ausgangs

Eingangskonfig Zur Aktivierung und Namensvergabe der 6 Signaleingänge (siehe auch Kapitel „Erstinstallation“)

IR lernen Zum Erlernen diverser IR-Fernbedienungen (DVD-Player, TV-Gerät..., siehe auch Kapitel „Lern Menü“)

Lip sync Zur Synchronisation des Tons mit zeitlich verzögerten Fernsehbildern

Dynamik Zum Anpassen der Signalkompression bei der Wiedergabe von Mehrkanalsignalen

Factory Set Im Factory Set können folgende Parameter eingestellt werden:

Einschaltlautstärke Zum Begrenzen der maximalen Einschaltlautstärke (Volume)

max. Lautstärke Zum Festlegen der maximal einstellbaren Lautstärke (Volume)

Gerätnamen Zum Auswählen der Gerätekonfiguration (2.1 Mode, 5.1. Mode ...)

Sprache Zur Spracheinstellung Deutsch oder Englisch

Line 2 Konfig Zum Auswählen von Line-Level-Input oder Phono-Level-Input

Werkseinstellung Zum Zurücksetzen des DM-Systems auf den Auslieferungszustand

Firmware Zum Anzeigen der Software-Versionen (DM, Funk und Fernbedienung)

Kontrast Zur Kontrasteinstellung des Displays

Lern Menü

Durch gleichzeitiges Drücken der Tasten 📄 und 🐘 gelangen Sie in das „Lern Menü“. Hier können Sie infrarotgesteuerte Geräte erlernen und weitere DM-Systeme anmelden.

Haben Sie die gewünschte Quelle mit der zu erlernenden Funktion auswählt, erscheint nach der Bestätigung mit die Meldung „Taste auf FB drücken“. Positionieren Sie die Original-Fernbedienung (z.B. Ihres DVD-Players) gegenüber der Ihres DM-Systems (ca. 5cm Abstand). Drücken Sie an der Original-Fernbedienung kurz die Taste mit der zu erlernenden Funktion, und warten Sie bis der Vorgang im Display bestätigt wird.

War die Programmierung erfolgreich, erhalten Sie die Meldung „Speicherung erfolgreich“.

Wiederholen Sie diesen Vorgang, bis alle gewünschten Funktionen übertragen sind. Um wieder ins vorherige Menü zurückzuspringen, drücken Sie .

IR Lernen Speicherung erfolgreich

Sollte die Übertragung der Fernbedienungsdaten missglückt sein, erscheint für ca. 5 Sek. die Meldung „Speicherung fehlgeschlagen“. Danach wird das vorhergehende Menü angezeigt und Sie können entweder die Programmierung wiederholen oder den Vorgang abbrechen.

IR Lernen Speicherung fehlgeschlagen

Löschen von Quellgeräten

Um ein erlerntes Gerät komplett zu löschen, verwenden Sie die Funktion „Löschen“. Nach Drücken der Funktion werden Sie gefragt, ob das Gerät wirklich gelöscht werden soll. Bestätigen Sie dies durch Drücken der Funktionstaste „Ja“. Zum Abbruch drücken Sie „Nein“. Danach kehrt die Fernbedienung wieder in das Geräteauswahlmenü zurück. Mit gelangen Sie in das „Lern Menü“. Zum vollständigen Verlassen des Programmiermodus drücken Sie erneut .

Umbenennen der Quellgeräte

Wollen Sie ein Quellgerät umbenennen, können Sie eine Bezeichnung aus einer umfangreichen Liste von vorprogrammierten Gerätenamen auswählen. Gehen Sie hierfür wie zuvor gezeigt vor.

IR Lernen Lernen Löschen Name

IR Lernen Gerät löschen Sind Sie sicher ? ja nein

IR Lernen Lernen Löschen Name

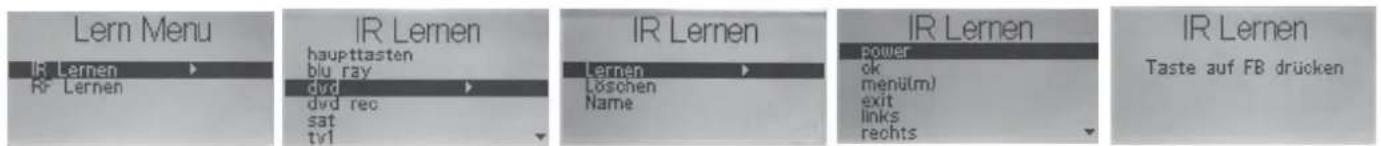

Lern Menu IR Lernen RF Lernen

IR Lernen haupttasten blu, ray dvd dvd rec sat tv1

IR Lernen Lernen Löschen

IR Lernen prog - prog + vol - vol + stumm

IR Lernen Taste auf FB drücken

Programmieren der Haupttasten

Das DM-System verfügt über 5 Haupttasten (Programm +/-, Volume +/- und Stumm/Mute), die mit IR-Codes anderer infrarotgesteuerter Geräte belegt werden können. Hierzu gehen Sie wie oben aufgeführt vor.

Achtung: Die Tasten Volume +/- und Stumm (Mute) können nur dann für infrarotgesteuerte Geräte verwendet werden, wenn kein DM-System angemeldet ist. Die Lautstärkesteuerung des DM-Systems hat Priorität vor allen andern IR-Geräten.

Fernbedienung an DM anmelden

Zur Anmeldung der Fernbedienung an ein (weiteres) DM-System starten Sie bitte das Lern-Menü durch gleichzeitiges Drücken von wählen „RF Lernen“ und bestätigen es mit ok. Wählen Sie „new device“ um ein DM-System an der Fernbedienung anzumelden. Nach der Bestätigung werden Sie aufgefordert, das zu erlernende DM-System mit dem Netz zu verbinden und den Netzschalter einzuschalten. Bitte achten Sie darauf, dass das DM-System zuvor für mindestens 1 Minute vom Netz getrennt war. Die Fernbedienung versucht nun, sich mit dem gerade aktivierten DM-System zu verbinden. Eine erfolgreiche Verbindung wird im Display mit „Installation erfolgreich“ angezeigt, das Scheitern mit „Installation fehlgeschlagen“. Beheben Sie in letzterm Fall die Fehlerursache (Gerät nicht eingeschaltet, Abstand zu groß, DM-System nicht lange genug vom Netz getrennt, o.ä.) und starten Sie den Vorgang erneut. Nach der erfolgreichen Installation müssen Sie einen Namen für das DM-System vergeben. Vergeben Sie einen Namen ein weiteres Mal (z.B. DM 90), so wird von der Fernbedienung automatisch eine Indizierung vorgenommen (z.B. DM 90.1, DM 90.2, ...). Danach können Sie das „RF-Lernen“ Menü durch zweimaliges Drücken der Taste exit verlassen.

Möchten Sie ein bereits existierendes DM-System überschreiben wählen Sie statt „new device“ das zu ersetzende System aus und bestätigen Sie Ihre Auswahl mit ok. Wählen Sie die Funktion „Lernen“ um fortzufahren. Bestätigen Sie das Überschreiben mit der Funktionstaste „ja“ oder brechen Sie den Vorgang mit „nein“ ab. Fahren Sie wie zuvor unter „new device“ beschrieben fort.

Fernbedienung von einem DM-System abmelden

Zur Abmeldung der Fernbedienung von einem DM-System starten Sie bitte das Lern-Menü durch gleichzeitiges Drücken von 📄 und 📅, wählen „RF Lernen“ und bestätigen es mit ok. Wählen Sie das zu „löschende“ System aus und bestätigen Sie Ihre Auswahl mit ok. Wählen und bestätigen Sie die Funktion „Löschen“ um fortzufahren. Vervollständigen Sie die Abmeldung mit der Funktionstaste „ja“ oder brechen Sie den Vorgang mit „nein“ ab.

Problembehebung und Optimierung

Fernbedienung (Abkürzung: FB)

Fehlerbeschreibung	Mögliche	Ursache(n)	Fehlerbehebung
Das Display der FB zeigt nichts an2. Batterien sind nicht oder falsch eingelegt 2. Batterien gemäß Polaritätsaufdruck (+/-) korrekt einlegen3. Batterien sind „leer“ 3. Neue Batterien gemäß Polaritätsaufdruck (+/-) korrekt einlegen oder Akkus aufladen	1. Die FB befindet sich im Ruhezustand	1. Eine beliebige Taste zum Aktivieren drücken
Die FB zeigt dauerhaft „Welcome CANTON“. „Good bye CANTON" oder „bitte warten“ an korrekt einlegen2. Der Prozessor des DM Systems ist „abgestürzt“ 2. Das DM System am Netzschalter für min. 30s aus- und wieder einschalten	1. Der Prozessor der FB ist „abgestürzt“	1. Eine Batterie der FB für min. 30s entnehmen und wieder wieder einschalten
Die FB zeigt „keine verbindung“ den Netzschalter auf „ON“ stelleneinschalten und / oder eine Batterie der FB für min. 30s entnehmen und wieder korrekt einlegennung an DM anmelden) durchführen.	1. Das DM System ist nicht betriebsbereit	1. Das DM System mit dem Stromnetz verbinden und / oder
	2. Der Abstand zwischen DM System und FB ist zu groß	2. Den Abstand auf unter 10m verringern
	3. Der Prozessor des DM Systems oder der FB ist „abgestürzt“	3. DM System am Netzschalter für min. 30s aus- und wieder
	4. Die FB ist nicht am DM System angemeldet	4. Anmeldung gemäß der Beschreibung auf 5.19 (Fernbedie
Anzeige der FB ist schlecht lesbarxx" angezeigt wird und mit „<“ oder „>“ den Kontrast wunschgemäß einstellen. Fenster mit „exit“ verlassen.	1. Ungünstige Kontrasteinstellung	1. Die Tasten „0“ und „4“ gleichzeitig drücken, bis „kontrast
Die Anzeige erfolgt in der „falschen“ Sprache (Deutsch und Englisch sind möglich)Sprache / language) die gewünschte Sprache auswählen.	1. Die Anzeigesprache der FB wurde umgeschaltet	1. Die Tasten „5“ und „9“ gleichzeitig drücken, bis „sprache“ angezeigt wird und mit den Funktionstasten die gewünschte Sprache (Anzeige) auswählen
	2. Die Sprache im DM System wurde umgeschaltet	2. Im „System Menü“ (m => System Menü => factory set =>
Die FB springt aus dem IR Modus in den DM System Modus gen oder Akkus aufladen	1. Batterien sind fast „leer“	1. Neue Batterien gemäß Polaritätsaufdruck (+/-) korrekt einle
Im IR Modus werden Befehle 2x ausgeführt	1. Beim lernen des Codes wurde die Taste auf der Original-FB zu lange gedrückt gehalten	1. Beim lernen der Funktion die Taste auf der Original-FB nur (sehr) kurz drücken
	2. Die Taste auf der DM – FB wurde zu lange gedrückt gehalten	2. Die Taste auf der DM – FB nur sehr kurz drücken.
IR Gerät lässt sich nicht (korrekt) bedienenCodes nicht erlernt werden können. Hierfür gibt es leider	1. Gerät wurde nicht (korrekt) programmiert (erlernt)	1. Die Canton – FB erneut mit der Original-FB des IR Gerätes anlernen (programmieren)
	2. Der Abstand zwischen den FBen war zur groß / zu klein	2. Einen Abstand von ca. 5cm zwischen den FBen beim Programmieren sicherstellen
	3. Der Code der Original-FB kann nicht erlernt werden	3. Aufgrund der hohen Gerätevielfalt kann es vorkommen, dass keine Lösung

DM System -> Funktionen

Keine Eingänge außer „radio“ auswählbarder Beschreibung auf S.12 folgen!„Pfeil runter“ und / oder „exit“ verwendet. gangskonfig) die entsprechenden Eingänge anmelden undnur die gemäß S. 12 erlaubten Tasten verwenden	1. Im Menü „Eingangskonfig“ wurden keine Eingänge angemeldet (z.B. Erstinstallation mit „exit“ verlassen)2. Während der Konfiguration wurden die Tasten „Pfeil hoch“,	1. Im Menü „Eingangskonfig“ (m => System Menü => Eingangskonfig) die belegten Eingänge anmelden. Dabei exakt2. Im Menü „Eingangskonfig“ (m => System Menü => Ein
DM System erkennt keinen Dolby Digital bzw. DTSDatenstrom / 2) anschließen2. An der Quelle sind falsche Einstellungen gewählt 2. An der Quelle „Bilitstream“ oder „Raw“ als Datenformatauswählen (hierzu Insbes, die Anleitung des Quellgerätesbeachten)	1. Die Quelle ist nur analog angeschlossen (Line 1 oder 2)	1. Einen digitalen Ausgang der Quelle an Opt 1 / 2 oder Coax 1
Aus dem Zone2 / Line – Ausgang kommt kein Signalstellen, unter „Ausgangskonfig“ (m => System Setup=> Ausgangskonfig => Eingang) „zone 1“ als Eingangwählen und im Hauptbildschirm als Eingang die wiederzuge(m => System Setup => Ausgangskonfig => Lautstärke)	1. Es soll ein Mehrkanalsignal über Zone2 / Line ausgebenbende Quelle auswählen2. Die Lautstärke für Zone2 ist sehr niedrig eingestellt erhöhen	1. „Dynamik“ (m => System Setup => Dynamik) auf „komp.“2. Die Lautstärke für den Zone2 – Ausgang unter „Lautstärke“
In der FB wird nur „surround“ statt „surround 1“ und „surround 2“ angezeigt	1. Das DM System wurde auf einen 4.1 oder 5.1 Modus gestelltfactory setup => Gerätenamen) auf einen 2.1 Modus einstellen	1. Das System unter „Gerätenamen“ (m => System Setup=>
Gestörter Radioempfangvon metallischen Flächen, anbringen2. Ungünstige geographische Lage	1. Ungünstige Antennenposition2. Eine Dachantenne oder einen Breitband-Kabelanschluss verwenden3. Der Sender wurde nicht richtig eingestellt 5.15	1. Die aufgespannte(I) Wurfantenne möglichst frei, entfernt3. Den Sender manuell abstimmen, gemäß Beschreibung auf
Ein eingestellter Radiosender ist nach dem Aus- und Einschalten nicht mehr vorhanden (Anzeige wieder 87.50)	1. Der Sender wurde nicht auf einem Speicherplatz abgelegt Programmplatz 01 abzuspeichern.	1. Einfach die „ok“ – Taste drücken, um einen Sender auf
Ton und Fernsehbild sind nicht (lippen)synchronsync) verzögern, so dass Bild und Ton synchron (zeitgleich)	1. Lange Verarbeitungszeiten im Fernseher verzögern das Bild.wiedergegeben werden	1. Den Ton zeitlich über „lip sync“ (m => System Menü => lip

DM System -> Lautstärke

Keine (Musik-)Wiedergabeschirm anzeigt2. Die Lautstärke ist niedrig eingestellt oder auf stumm gestellt 2. Über Volume + (V+) die Lautstärke erhöhen3. Es wurde ein falscher Eingang ausgewählt 3. Den Eingang auswählen, an dem die wiederzugebendeQuelle angeschlossen ist.4. Das Signal (Datenstrom) der Quelle wird vom DM System 4. Die Quelle auf ein anderes Datenformat einstellen odernicht erkannt während der Wiedergabe ein anderes Audioformat auswählen (hierzu insbes. die Anleitung des Quellgerätes beachten)5. Falsche Einstellung des Line2 / Phono Eingangs bei Verwendung eines Plattenspielers Setup =>factory set => line2 Konfig) auf „phono" stellen	1. Das DM System ist ausgeschaltet oder im Standby	1. Das DM System einschalten, so dass die FB den Hauptbild

DM System – Höreindruck (Klang)

Im Surround – Modus entsteht kein oder nur ein schwacherSurround-Eindruck	1. Der Wiedergabe – Modus steht auf „stereo“ oder „wide“ einstellen	1. Die Wiedergabe – Modi „surround 1“ oder „surround 2“
	2. Hörposition zu weit außerhalb der Mitte	2. Im Lautsprecher Menü unter (m => Lautsprecher Menü=>
Pegelanpassung) die richtigen Pegel und unter (m => Laut sprecher Menü => LS Abstand) die richtigen Abstände zumHörplatz einstellenbenötigt das DM System einen Mehrkanal – Datenstrom. Die FB zeigt bei diesen „virtual Dolby Digital“ oder „virtual DTS“ an. Bei allen anderen Anzeigen (z.B. „virtual Dolby PLII) handelt es sich nicht um solche Mehrkanal – Datenströme, der Surround-Eindruck ist folglich geringerfactory setup => Gerätenamen) auf einen 2.1 Modus mit virtual Surround – Modus einstellen	3. Die Quelle liefert nur ein 2-Kanal Signal	3. Um einen optimalen räumlichen Eindruck zu bekommen,
	4. Das DM System ist auf einen 4.1 / 5.1 Modus gestellt.	4. Das System unter „Gerätenamen“ (m => System Setup =>
Im Surround – Modus sind Stimmen schlecht verständlich die rechten und linken Kanäle gemischt.2. Das DM System steht im 5.1 Modus 2. Das System unter „Gerätenamen“ (m => System Setup =>factory setup => Gerätenamen) auf einen 2.1 oder 4.1Modus einstellen.	1. Bei der Aufnahme (BD oder DVD) wurden die Stimmen auf	1. „surround 2“ als Wiedergabe – Modus auswählen
Das DM System hat zu wenig oder keinen Tiefbassauf „wenig“ oder „hoch“ einstellenSubwoofer ist angeschlossen oder betriebsbereit Ausgang“(m => System Menü => Sub Ausgang) deaktivieren oder einen funktionsfähigen externen Subwoofer an denSub-Out anschließennäher an der Wand) aufstellen(Pegelanhebung)löschen	1. Hören mit (sehr) geringer Lautstärke2. Der Ausgang für einen ext. Subwoofer ist aktiviert, aber kein	1. „Bass expand“ (m => Lautsprecher Setup => Bass expand)2. Den Ausgang für einen externen Subwoofer unter „Sub
	3. Das DM System ist akustisch ungünstig positioniert4. Im Menü „Raumanpassung“ sind Equalizer eingestellt.Menü => Raumanpassung => subwoofer) korrigieren oder	3. Das System (wenn möglich) an einer anderen Position (z.B.4. Die Einstellungen für die Raumanpassung (m => Lautsprecher
Das DM System hat zu viel Tiefbass„Bass expand"Pegel)weiter von der Wand entfernt) aufstellen(Pegelabsenkung)löschen	1. Hören mit hoher Lautstärke und zusätzlich aktiviertemauf „wenig“ oder „aus“ stellen2. Verwendung eines ext. Subwoofer mit zu viel Pegel3. Das DM System ist akustisch ungünstig positioniert4. Im Menü „Raumanpassung“ sind Equalizer eingestellt.Menü => Raumanpassung => subwoofer) korrigieren oder	1. „Bass expand“ (m => Lautsprecher Setup => Bass expand)2. Den externen Subwoofer korrekt einstellen (mit weniger3. Das System (wenn möglich) an einer anderen Position (z.B.4. Die Einstellungen für die Raumanpassung (m => Lautsprecher
Das DM System hat zu wenig oberen Bassnäher an der Wand) aufstellen(Pegelabsenkung)löschenabgesenkt eingestelltdes ext. Subwoofers verändern	1. Das DM System ist akustisch ungünstig positioniert2. Im Menü „Raumanpassung“ sind Equalizer eingestelltMenü => Raumanpassung => subwoofer) korrigieren oder3. Der Bass-Pegel im Menü „Klangregelung“ ist neutral odercher Menü => Klangregelung => Bass) anheben4. Verwendung einen externen Subwoofer mit falscher Phasen-lage (Phasenanpassung) zw. internem und externem Subwoofer	1. Das System (wenn möglich) an einer anderen Position (z.B.2. Die Einstellungen für die Raumanpassung (m => Lautsprecher3. Den Bass – Pegel im Menü „Klangregelung“ (m => Lautspre4. Am externen Subwoofer die Phasenlage zur Anpassung anden DM internen Subwoofer korrigieren oder Sie die Position
Das DM System hat zu viel oberen Bass entfernter von der Wand) aufstellen2. Im Menü „Raumanpassung“ sind Equalizer eingestellt. 2. Die Einstellungen für die Raumanpassung (m => Lautsprecher Menü => Raumanpassung => subwoofer) korrigieren oder löschencher Menü angehoben eingestellt => Klangregelung => Bass) absenken	1. Das DM System ist akustisch ungünstig positioniert	1. Das System (wenn möglich) an einer anderen Position (z.B.
	3. Der Bass-Pegel im Menü „Klangregelung“ ist neutral oder	3. Den Bass – Pegel im Menü „Klangregelung“ (m => Lautsprecher Menü => Pege
Das DM System hat im gesamten Bassbereich zu wenig oder zu viel Pegel eingestellt lanpassung => subwoofer) den gewünschten Pegel für den Subwoofer einstellen	1. Die „Pegelanpassung“ für den Subwoofer ist „falsch“	1. Im Lautsprecher Menü (m => Lautsprecher Menü => Pege
Das DM System klingt „dumpf“ (zu wenig Höhen) Regelung „Höhen“ ist abgesenkt.Modi wiedergegebenMenü => Raumanpassung => vorne) korrigieren oder löschen	1. Der Hörraum ist akustisch stark bedämpft oder die Klang-Menü => Klangregelung => Höhen) anheben2. Ein reines Stereo-Signal wird in einem der Surround-einstellen3. Im Menü „Raumanpassung“ sind Equalizer eingestellt.	1. Die Höhen im Menü „Klangregelung“ (m => Lautsprecher2. Das DM System auf einen Stereo – Wiedergabe – Modus3. Die Einstellungen für die Raumanpassung (m => Lautsprecher
Das DM System klingt „scharf“ / „aggressiv“ (zu viele Klangregelung „Höhen“ ist angehobenMenü => Raumanpassung => vorne) korrigieren oder löschen	1. Der Hörraum ist akustisch „hart“ (wenig bedämpft) oder die Menü => Klangregelung => Höhen) absenken2. Im Menü „Raumanpassung“ sind Equalizer eingestellt.	1. Die Höhen im Menü „Klangregelung“ (m => Lautsprecher2. Die Einstellungen für die Raumanpassung (m => Lautsprecher
Das Tonsignal klingt (stark) verzernt des DM Systems führtstellenSignalprozessor des DM System übersteuert wird	1. Hören mit sehr hoher Lautstärke, was zu einer Übersteuerung Gerät zu vermeiden)2. Verwenden eines analogen Eingangs mit zu hohem Signalpegel (Pegel der Quelle ist höher als 2Veff)3. Verwendung des Line2 / Phono Eingangs mit einer Line-Pegel-Quellen und der Einstellung „Phono“4. Verwendung des Zone2 – Ausgang zur Ansteuerung eines externen Geräts mit zu hoch eingestellern Pegel5. Bei Mehrkanalaufnahmen ist es theoretisch möglich, dass der stellen	1. Umgehend die Lautstärke reduzieren (auch um Schäden am2. Den Pegel der Quelle absenken, sofern diese über einen Pegelsteller (Volume) verfügt.3. Den Line 2 / Phono – Eingang unter „line2 Konfig“ (m => System Setup => factory set => line2 Konfig) auf „line“4. Die Lautstärke für den Zone2 – Ausgang unter „Lautstärke“ (m => System Setup => Ausgangskonfig => Lautstärke) reduzieren5. „Dynamik“ (m => System Setup => Dynamik) auf „komp.“

Allgemeine Pflegehinweise

Um möglichst lange Freude an Ihren Canton Lautsprechern zu haben, beachten Sie bitte folgendes: Setzen Sie das Gehäuse der Lautsprecher nicht direktem Sonnenlicht aus. Vermeiden Sie extreme Temperaturunterschiede und schützen Sie Ihre Lautsprecher vor Feuchtigkeit. Reinigen Sie die Gehäuseoberfläche nicht mit alkoholhaltigen oder scheuernden Mitteln. Verwenden Sie hierfür möglichst ein nicht fusselndes Tuch.

Einspielphase

Um seine maximale Leistungsfähigkeit zu entwickeln, benötigt ein Lautsprecher eine Einlaufzeit von ca. 15-20 Betriebsstunden. In dieser Zeit verändern sich die Eigenschaften aller mechanischen Bauteile bis sie die bei der Entwicklung des Lautsprechers festgelegten Werte erreichen, d. h. die Aufhängung der Chassis wird beweglicher und die Wiedergabequalität positiv beeinflusst.

Note:

Lorsque vous avez sélectionné la source souhaitée avec la fonction à programmer et confirmé en appuyant sur ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
