DEUTSCH D ALLGEMEINES Diese Anleitung bitte aufmerksam durchlesen, da sie wichtige

Sicherheitshinweise zur Installation, zum Gebrauch und zur

Wartung enthält. Die Anleitung für eventuelle zukünftige

Konsultationen aufbewahren. Das Gerät wurde zum Gebrauch

in Aspirationsversion (Luftausscheidung nach außen - Abb.1B),

Fitrationsversion (innerer Luftumlauf - Abb.1A).

1. Vorsicht ist geboten, wenn gleichzeitig eine Abzugshaube

und ein raumluftabhängiger Boiler oder ein oenes Feuer in

Betrieb sind, die von einer anderen Energiequelle als Strom ver-

sorgt werden, da die Küchenhaube die Raumluft absaugt, die

auch der Boiler oder das Feuer zur Verbrennung benötigen.

Der Unterdruck im Raum darf den Wert von 4 Pa (4x10-5 bar)

nicht übersteigen. Um einen sicheren Betrieb der Abzugshau-

be zu gewährleisten, ist daher immer auf eine ausreichende

Belüftung des Raumes zu achten. Bei der Ableitung der Luft

nach aussen müssen die nationalen Vorschriften eingehalten

Vor Anschluss des Modells an das Stromnetz:

- Kontrollieren Sie das Typenschild an der Geräteinnenseite

um sich zu vergewissern, ob Spannung und Stromstärke der

des Stromnetzes entsprechen und die Steckdose geeignet ist.

Im Zweifelsfall wenden Sie sich bitte an einen qualizierten

- Sollte das Speisekabel beschädigt sein, ist es durch ein ande-

res - beim Hersteller oder dessen Kundendienst erhältliches

- Kabel oder mit einem speziellen Bausatz - zu ersetzen.

- Das Gerät muss mittels eines Steckers mit 3A-Sicherung

oder über die beiden Drähte des Zweiphasenanschlusses,

die durch eine 3A-Sicherung geschützt sind, an die

Stromversorgung angeschlossen werden.

Elektrogeräte können unter gewissen Umständen

A) Niemals die Filter kont roll iere n, wenn die

Dunstabzugshaube in Betrieb ist.

B) Die Lampen und die umliegenden Bereiche nicht

während oder nach längerer Benutzung des Lichts

C) Es ist verboten, Speisen unter der Dunstabzugshaube

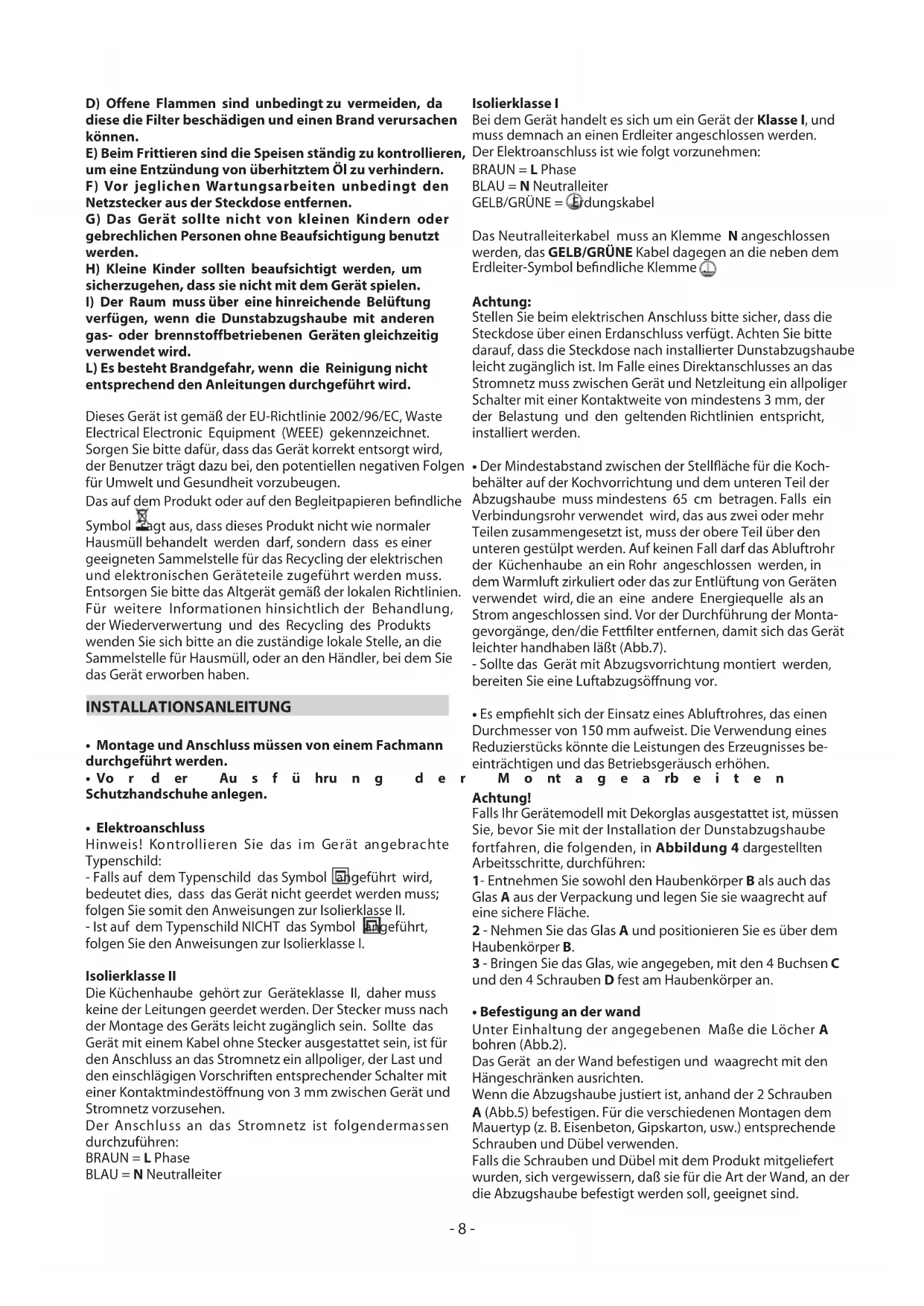

D) Offene Flammen sind unbedingt zu vermeiden, da

diese die Filter beschädigen und einen Brand verursachen

E) Beim Frittieren sind die Speisen ständig zu kontrollieren,

um eine Entzündung von überhitztem Öl zu verhindern.

F) Vor jeglichen Wartungsarbeiten unbedingt den

Netzstecker aus der Steckdose entfernen.

G) Das Gerät sollte nicht von kleinen Kindern oder

gebrechlichen Personen ohne Beaufsichtigung benutzt

H) Kleine Kinder sollten beaufsichtigt werden, um

sicherzugehen, dass sie nicht mit dem Gerät spielen.

I) Der Raum muss über eine hinreichende Belüftung

verfügen, wenn die Dunstabzugshaube mit anderen

gas- oder brennstoffbetriebenen Geräten gleichzeitig

L) Es besteht Brandgefahr, wenn die Reinigung nicht

entsprechend den Anleitungen durchgeführt wird.

Dieses Gerät ist gemäß der EU-Richtlinie 2002/96/EC, Waste

Electrical Electronic Equipment (WEEE) gekennzeichnet.

Sorgen Sie bitte dafür, dass das Gerät korrekt entsorgt wird,

der Benutzer trägt dazu bei, den potentiellen negativen Folgen

für Umwelt und Gesundheit vorzubeugen.

Das auf dem Produkt oder auf den Begleitpapieren bendliche

Symbol sagt aus, dass dieses Produkt nicht wie normaler

Hausmüll behandelt werden darf, sondern dass es einer

geeigneten Sammelstelle für das Recycling der elektrischen

und elektronischen Geräteteile zugeführt werden muss.

Entsorgen Sie bitte das Altgerät gemäß der lokalen Richtlinien.

Für weitere Informationen hinsichtlich der Behandlung,

der Wiederverwertung und des Recycling des Produkts

wenden Sie sich bitte an die zuständige lokale Stelle, an die

Sammelstelle für Hausmüll, oder an den Händler, bei dem Sie

das Gerät erworben haben.

INSTALLATIONSANLEITUNG

•MontageundAnschlussmüssenvoneinemFachmann

durchgeführt werden.

•Vo r d er  Au s f ü hru n g  d e r  M o nt a g e a rb e i t e n

Schutzhandschuhe anlegen.

Hinweis! Kontrollieren Sie das im Gerät angebrachte

- Falls auf dem Typenschild das Symbol angeführt wird,

bedeutet dies, dass das Gerät nicht geerdet werden muss;

folgen Sie somit den Anweisungen zur Isolierklasse II.

- Ist auf dem Typenschild NICHT das Symbol angeführt,

folgen Sie den Anweisungen zur Isolierklasse I.

Isolierklasse II Die Küchenhaube gehört zur Geräteklasse II, daher muss

keine der Leitungen geerdet werden. Der Stecker muss nach

der Montage des Geräts leicht zugänglich sein. Sollte das

Gerät mit einem Kabel ohne Stecker ausgestattet sein, ist für

den Anschluss an das Stromnetz ein allpoliger, der Last und

den einschlägigen Vorschriften entsprechender Schalter mit

einer Kontaktmindestönung von 3 mm zwischen Gerät und

Stromnetz vorzusehen.

Der Anschluss an das Stromnetz ist folgendermassen

BLAU = N Neutralleiter

Isolierklasse I Bei dem Gerät handelt es sich um ein Gerät der Klasse I, und

muss demnach an einen Erdleiter angeschlossen werden.

Der Elektroanschluss ist wie folgt vorzunehmen:

BLAU = N Neutralleiter

GELB/GRÜNE = Erdungskabel

Das Neutralleiterkabel muss an Klemme N angeschlossen

werden, das GELB/GRÜNE Kabel dagegen an die neben dem

Erdleiter-Symbol bendliche Klemme .

Stellen Sie beim elektrischen Anschluss bitte sicher, dass die

Steckdose über einen Erdanschluss verfügt. Achten Sie bitte

darauf, dass die Steckdose nach installierter Dunstabzugshaube

leicht zugänglich ist. Im Falle eines Direktanschlusses an das

Stromnetz muss zwischen Gerät und Netzleitung ein allpoliger

Schalter mit einer Kontaktweite von mindestens 3 mm, der

der Belastung und den geltenden Richtlinien entspricht,

•Der Mindestabstand zwischen der Stelläche für die Koch-

behälter auf der Kochvorrichtung und dem unteren Teil der

Abzugshaube muss mindestens 65 cm betragen. Falls ein

Verbindungsrohr verwendet wird, das aus zwei oder mehr

Teilen zusammengesetzt ist, muss der obere Teil über den

unteren gestülpt werden. Auf keinen Fall darf das Abluftrohr

der Küchenhaube an ein Rohr angeschlossen werden, in

dem Warmluft zirkuliert oder das zur Entlüftung von Geräten

verwendet wird, die an eine andere Energiequelle als an

Strom angeschlossen sind. Vor der Durchführung der Monta-

gevorgänge, den/die Fettlter entfernen, damit sich das Gerät

leichter handhaben läßt (Abb.7).

- Sollte das Gerät mit Abzugsvorrichtung montiert werden,

bereiten Sie eine Luftabzugsönung vor.

•Es empehlt sich der Einsatz eines Abluftrohres, das einen

Durchmesser von 150 mm aufweist. Die Verwendung eines

Reduzierstücks könnte die Leistungen des Erzeugnisses be-

einträchtigen und das Betriebsgeräusch erhöhen.

Falls Ihr Gerätemodell mit Dekorglas ausgestattet ist, müssen

Sie, bevor Sie mit der Installation der Dunstabzugshaube

fortfahren, die folgenden, in Abbildung 4 dargestellten

Arbeitsschritte, durchführen:

1- Entnehmen Sie sowohl den Haubenkörper B als auch das

Glas A aus der Verpackung und legen Sie sie waagrecht auf

eine sichere Fläche.

2 - Nehmen Sie das Glas A und positionieren Sie es über dem

3 - Bringen Sie das Glas, wie angegeben, mit den 4 Buchsen C

und den 4 Schrauben D fest am Haubenkörper an.

•Befestigunganderwand

Unter Einhaltung der angegebenen Maße die Löcher A

Das Gerät an der Wand befestigen und waagrecht mit den

Hängeschränken ausrichten.

Wenn die Abzugshaube justiert ist, anhand der 2 Schrauben

A (Abb.5) befestigen. Für die verschiedenen Montagen dem

Mauertyp (z. B. Eisenbeton, Gipskarton, usw.) entsprechende

Schrauben und Dübel verwenden.

Falls die Schrauben und Dübel mit dem Produkt mitgeliefert

wurden, sich vergewissern, daß sie für die Art der Wand, an der

die Abzugshaube befestigt werden soll, geeignet sind.- 9 -

•Befestigungderteleskopischen,schmückendenan-

Achtung! Falls I hr Ge r ä t e modell e inen unte re n

Verbindungsansch mit Zunge hat, müssen Sie, bevor Sie mit

der Befestigung fortfahren, den unteren Verbindungsansch

nehmen und die Zunge mit einer Zange nach innen biegen,

wie in Abbildung 5, Phase 1, dargestellt.

Die Stromzuleitung innerhalb des Raumbedarfs des schmük-

kenden Anschlußstücks verlegen. Falls Ihr Gerät in Aspirati-

onsversion oder Version mit äußerem Motor zu installieren

ist, das Luftaustrittsloch vorbereiten.

Die Breite des Haltebügels des oberen Anschlußstücks einstel-

len (Abb.3). Dann anhand der Schrauben A (Abb.3) so an der

Decke befestigen, daß er mit der Abzugshaube ausgerichtet

ist und die in Abb. 2 angegebene Entfernung von der Decke

einhalten. Mittels eines Anschlußrohrs den Flansch C mit

dem Luftaustrittsloch verbinden (Abb.5 - Phase 2). Das obere

Anschlußstück in das untere Anschlußstück stecken. Das

untere Anschlußstück anhand der mitgelieferten Schrauben

B an der Abzugshaube (Abb.5 - Phase 2) befestigen, das obere

Anschlußstück bis zum Bügel ausziehen und anhand der

Schrauben B (Abb.3) befestigen.

Zur Verwandlung der Abzugshaube von der Aspirationsversion

in die Filtrationsversion, beim Händler die Aktivkohlenlter

besorgen und die Montageanleitung befolgen.

•Filtrationsversion

Die Abzugshaube und die zwei Anschlußstücke laut den An-

weisungen des Abschnitts über die Montage der Abzugshaube

in Aspirationsversion befolgen. Zur Montage des Filtrations-

anschlußstücks auf die dem Kit beiliegenden Anweisungen

Bezug nehmen. Wurde das Kit nicht mitgeliefert, beim Händler

als Zubehör bestellen.

Die Filter müssen am Ansaugaggregat angebracht werden,

das sich im Innern der Haube bendet, wobei sie nach ihr

ausgerichtet werden und um 90 Grad bis zur Auslösung der

Sperrung gedreht werden müssen (Abb.8).

BENUTZUNG UND WARTUNG Es wird empfohlen, die Dunstabzugshaube schon vor

Kochbeginn der Speisen einzuschalten. Es wird weiterhin

empfohlen, das Gerät nach Beendigung des Kochvorgangs

noch 15 Minuten weiterlaufen zu lassen, um den vollständigen

Abzug der Kochdünste zu gewährleisten.

Die Leistungsfähigkeit der Dunstabzugshaube hängt

entscheidend von der Sorgfalt und Regelmäßigkeit der

Wartung ab, insbesondere die des Fettfilters und die des

• Der Fettlter hat die Aufgabe, die in den Kochdünsten

enthaltenen Fettpartikel zurückzuhalten. Er ist demnach der

Verschmutzung besonders ausgesetzt und sollte, je nach

Gebrauch und Kochgewohnheiten, in mehr oder weniger

langen Zeitabschnitten gereinigt werden.

- Um der Brandgefahr vorzubeugen, müssen maximal alle 2

Monate die Fettfilter gewaschen werden. Das geht auch mit

- Nach einigen Waschgängen können Farbveränderungen

auftreten. Hieraus resultiert jedoch kein Anspruch auf

kostenlosen Ersatz derselben.

Durch Nichteinhaltung der Vorgaben hinsichtlich des

Austauschs und der Reinigung der Fettfilter kann Brand

• Die Aktivkohlelter dienen dazu, die Luft zu reinigen, die

wieder in den Raum zurückgeführt wird. Die Filter sind weder

waschbar noch wiederverwertbar und müssen spätestens

alle vier Monate ausgewechselt werden. Die Sättigung

der Aktivkohle hängt von der mehr oder minder langen

Benutzungsdauer der Dunstabzugshaube, von der Art der

zubereiteten Speisen und von der mehr oder weniger häugen

Reinigung des Fettlters ab.

• Reinigen Sie die Haube innen und außen regelmäßig

mit Spiritus oder einem neutralen Flüssigreiniger ohne

• Die Beleuchtung der Dunstabzugshaube ist dazu geplant,

während des Kochvorgangs eingesetzt zu werden. Durch

einen verlängerten Einsatz der Beleuchtung wird die

durchschnittliche Lebensdauer der Leuchten erheblich

•AustauschderHalogenlampen (Abb.6)

Nehmen Sie zum Austausch der Halogenlampe B die

Glasabdeckung C (an den kleinen Schlitzen anheben) ab.

Tauschen Sie die Lampe durch eine desselben Typs aus.

Achtung: Fassen Sie die Halogenlampe nicht mit bloßen

•Bedienung(Abb.9) der beleuchtung die SimboLbezeichnun-

gen sind folgend wiedergegeben:

A = Taste BELEUCHTUNG B = Taste OFF C = Taste ERSTE GESCHWINDIGKEIT D = Taste ZWEITE GESCHWINDIGKEIT E = Taste DRITTE GESCHWINDIGKEIT.

•Bedienung(Abb.10) Der beleuchtung die SimboLbezeich-

nungen sind folgend wiedergegeben:

A = Taste BELEUCHTUNG B = Taste OFF C = Taste ERSTE GESCHWINDIGKEIT D = Taste ZWEITE GESCHWINDIGKEIT E = Taste DRITTE GESCHWINDIGKEIT F = TIMER AUTOMATISCHES ANHALTEN nach 15 Minuten

• Wenn Ihr Gerät mit der Funktion INTENSIVE Geschwindigkeit

ausgestattet ist, etwa zwei Sekunden lang die Taste E drücken,

dann wird diese aktiviert (dann wird diese) 10 Minuten

lang aktiviert, danach kehrt es zu der zuvor eingestellten

Geschwindigkeit zurück.

Wenn die Funktion aktiv ist, blinkt die LED. Um sie vor

Ablauf der 10 Minuten zu unterbrechen, wieder die Taste E

• Wenn die Taste F zwei Sekunden lang gedrückt wird (bei

ausgeschalteter Haube), wird die Funktion “clean air” akti-

viert. Diese Funktion bewirkt das Anschalten des Motors für 10

Minuten pro Stunde mit der ersten Geschwindigkeit.

Sofort nach der Aktivierung der Funktion startet der Motor mit

der 1. Geschwindigkeit für die Dauer von 10 Minuten, während

dieser Zeit müssen die Taste F und die Taste C gleichzeitig

blinken. Nach Ablaufen dieser Zeit geht der Motor aus, und die

Led der Taste F leuchtet fest weiter, bis der Motor nach wei-

teren 50 Minuten mit der ersten Geschwindigkeit neu startet

und die Leds F und C wieder anfangen, 10 Minuten lang zu

blinken, und so weiter. Durch Drücken jeder beliebigen Taste

außer den Lichtern kehrt die Haube sofort zu ihrem normalen

Funktionieren zurück (Beispiel: Wenn ich die Taste D drücke,

wird die Funktion “clean air” deaktiviert, und der Motor geht

sofort in die 2. Geschwindigkeit; wenn die Taste B gedrückt

wird, wird die Funktion deaktiviert).

(*) Die Funktion “TIMER AUTOMATISCHES ANHALTEN”

verzögert das Anhalten der Haube, die 15 Minuten mit der- 10 -

zum Zeitpunkt der Einschaltung dieser Funktion gewählten

Betriebsgeschwindigkeit weiterläuft.

•SättigungderFett-undAktivkohlelter:

- Leuchtet die Taste A alle 2 Sek. auf, müssen die Fettlter

- Leuchtet die Taste A alle 0,5 Sek. auf, müssen die Kohlelter

ausgetauscht werden.

Nachdem der gesäuberte Filter wieder eingesetzt wurde, muss

der elektronische Speicher neu aktiviert werden, indem man

die Taste A für circa 5 Sek. gedrückt hält bis diese aufhört

•Bedienung:(Abb.11)

Taste A = schaltet die Beleuchtung ein/aus.

Taste B = schaltet die Haube ein/aus. Das Gerät schaltet sich

in der ersten Saugstärke ein. Wenn die Haube eingeschaltet

ist, die Taste eine halbe Sekunde lang drücken, um sie abzu-

schalten. Ist die Haube in der ersten Saugstärke eingeschaltet,

ist es zum Abschalten nicht erforderlich, die Taste zu drücken.

Verringert die Geschwindigkeit des Motors.

Display C = zeigt die gewählte Motorgeschwindigkeit und die

Aktivierung der Timer-Funktion an.

Taste D = schaltet die Haube ein. Erhöht die Geschwindigkeit

des Motors. Wenn man, während die Haube in Betrieb ist,

auf die 3° Geschwindigkeit drückt, stellt sich für 10 Minuten

automatisch die “Intensiv-Stufe” ein, dann geht die Haube

wieder auf die Geschwindigkeit zurück, welche vorher in

Betrieb war. Während der Funktion “Intensiv-Stufe” leuchtet

Taste E = Der Timer steuert die Zeit der Funktionen. Ab

der Aktivierung der Taste bleiben diese für 15 Minuten

eingeschaltet und werden dann ausgeschaltet. Der Timer

kann durch erneuten Druck auf die Taste E deaktiviert werden.

Bei aktivierter Timer-Funktion muss auf dem Display der

Dezimalpunkt auf Blinklicht geschaltet sein. Bendet sich die

Dunstabzugshaube auf Intensivstufe, kann der Timer nicht

Wird bei ausgeschaltetem Gerät die Taste E für 2 Sekunden

gedrückt, wird die Funktion “Clean Air” aktiviert. Diese bewirkt

das Einschalten des Motors für 10 Minuten jede Stunde auf der

ersten Leistungsstufe. Während dieser Funktionsweise muss

auf dem Display eine Rotationsbewegung der peripheren

Segmente angezeigt sein. Nach Ablauf dieser Zeit schaltet

der Motor ab und auf dem Display muss die Fix-Anzeige des

Buchstaben “C” ersichtlich sein, und zwar so lange, bis nach

weiteren 50 Minuten der Motor erneut für 10 Minuten startet,

•SättigungderFett-undAktivkohlelter:

- Blinkt das Display C bei Änderung der Betriebsgeschwindigkeit

mit dem Buchstaben F (Bsp. 1 und F), müssen die Fettlter

- Blinkt das Display C bei Änderung der Betriebsgeschwindigkeit

mit dem Buchstaben A (Bsp. 1 und A), müssen die Kohlelter

ausgetauscht werden.

Nachdem der gesäuberte Filter wieder eingesetzt wurde, muss

der elektronische Speicher neu aktiviert werden, indem man

die Taste A für circa 5 Sek. gedrückt hält bis die Blinkanzeige

F oder A auf dem Display C erlischt.

FÜR SCHÄDEN, DIE AUF DIE NICHTBEACHTUNG DER OBEN GENANNTEN ANWEISUNGEN ZURUCKZUFÜHREN SIND,

WIRD KEINERLEI VERANTWORTUNG ÜBERNOMMEN.

ESPAÑOL E GENERALIDADES Lea atentamente el contenido del presente libro de instruccio-
