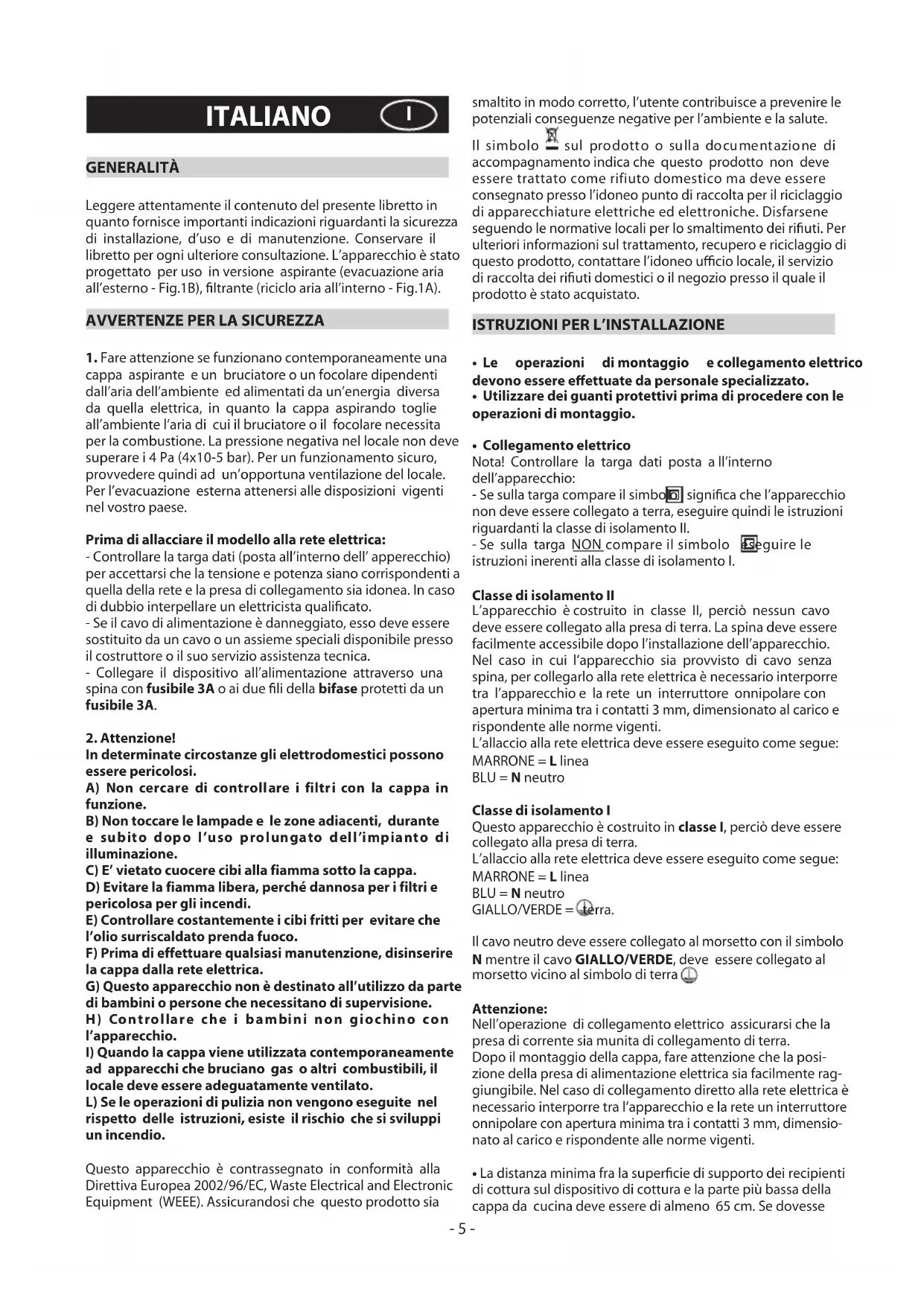

MANUALE UTENTE CWB 6610 X BEKO

CAPPA ASPIRANTE - Istruzioni per l’uso

ITALIANO I GENERALITÀ

Leggere attentamente il contenuto del presente libretto in

quanto fornisce importanti indicazioni riguardanti la sicurezza

di installazione, d’uso e di manutenzione. Conservare il

libretto per ogni ulteriore consultazione. L’apparecchio è stato

progettato per uso in versione aspirante (evacuazione aria

all’esterno - Fig.1B), ltrante (riciclo aria all’interno - Fig.1A).

AVVERTENZE PER LA SICUREZZA

1. Fare attenzione se funzionano contemporaneamente una

cappa aspirante e un bruciatore o un focolare dipendenti

dall’aria dell’ambiente ed alimentati da un’energia diversa

da quella elettrica, in quanto la cappa aspirando toglie

all’ambiente l’aria di cui il bruciatore o il focolare necessita

per la combustione. La pressione negativa nel locale non deve

superare i 4 Pa (4x10-5 bar). Per un funzionamento sicuro,

provvedere quindi ad un’opportuna ventilazione del locale.

Per l’evacuazione esterna attenersi alle disposizioni vigenti

Prima di allacciare il modello alla rete elettrica:

- Controllare la targa dati (posta all’interno dell’ apperecchio)

per accettarsi che la tensione e potenza siano corrispondenti a

quella della rete e la presa di collegamento sia idonea. In caso

di dubbio interpellare un elettricista qualicato.

- Se il cavo di alimentazione è danneggiato, esso deve essere

sostituito da un cavo o un assieme speciali disponibile presso

il costruttore o il suo servizio assistenza tecnica.

- Collegare il dispositivo all’alimentazione attraverso una

spina con fusibile 3A o ai due li della bifase protetti da un

In determinate circostanze gli elettrodomestici possono

A) Non cercare di controllare i filtri con la cappa in

B) Non toccare le lampade e le zone adiacenti, durante

e subito dopo l’uso prolungato dell’impianto di

C) E’ vietato cuocere cibi alla fiamma sotto la cappa.

D) Evitare la fiamma libera, perché dannosa per i filtri e

pericolosa per gli incendi.

E) Controllare costantemente i cibi fritti per evitare che

l’olio surriscaldato prenda fuoco.

F) Prima di effettuare qualsiasi manutenzione, disinserire

la cappa dalla rete elettrica.

G) Questo apparecchio non è destinato all’utilizzo da parte

di bambini o persone che necessitano di supervisione.

H) Controllare che i bambini non giochino con

I) Quando la cappa viene utilizzata contemporaneamente

ad apparecchi che bruciano gas o altri combustibili, il

locale deve essere adeguatamente ventilato.

L) Se le operazioni di pulizia non vengono eseguite nel

rispetto delle istruzioni, esiste il rischio che si sviluppi

Questo apparecchio è contrassegnato in conformità alla

Direttiva Europea 2002/96/EC, Waste Electrical and Electronic

Equipment (WEEE). Assicurandosi che questo prodotto sia

smaltito in modo corretto, l’utente contribuisce a prevenire le

potenziali conseguenze negative per l’ambiente e la salute.

Il simbolo sul prodotto o sulla documentazione di

accompagnamento indica che questo prodotto non deve

essere trattato come rifiuto domestico ma deve essere

consegnato presso l’idoneo punto di raccolta per il riciclaggio

di apparecchiature elettriche ed elettroniche. Disfarsene

seguendo le normative locali per lo smaltimento dei riuti. Per

ulteriori informazioni sul trattamento, recupero e riciclaggio di

questo prodotto, contattare l’idoneo ucio locale, il servizio

di raccolta dei riuti domestici o il negozio presso il quale il

prodotto è stato acquistato.

ISTRUZIONI PER L’INSTALLAZIONE

•Le operazioni dimontaggio ecollegamentoelettrico

devono essere eettuate da personale specializzato.

•Utilizzaredeiguantiprotettiviprimadiprocedereconle

operazioni di montaggio.

•Collegamentoelettrico

Nota! Controllare la targa dati posta a ll’interno

- Se sulla targa compare il simbolo signica che l’apparecchio

non deve essere collegato a terra, eseguire quindi le istruzioni

riguardanti la classe di isolamento II.

- Se sulla targa NON compare il simbolo eseguire le

istruzioni inerenti alla classe di isolamento I.

Classe di isolamento II L’apparecchio è costruito in classe II, perciò nessun cavo

deve essere collegato alla presa di terra. La spina deve essere

facilmente accessibile dopo l’installazione dell’apparecchio.

Nel caso in cui l’apparecchio sia provvisto di cavo senza

spina, per collegarlo alla rete elettrica è necessario interporre

tra l’apparecchio e la rete un interruttore onnipolare con

apertura minima tra i contatti 3 mm, dimensionato al carico e

rispondente alle norme vigenti.

L’allaccio alla rete elettrica deve essere eseguito come segue:

Classe di isolamento I Questo apparecchio è costruito in classe I, perciò deve essere

collegato alla presa di terra.

L’allaccio alla rete elettrica deve essere eseguito come segue:

GIALLO/VERDE = terra.

Il cavo neutro deve essere collegato al morsetto con il simbolo

N mentre il cavo GIALLO/VERDE, deve essere collegato al

morsetto vicino al simbolo di terra .

Nell’operazione di collegamento elettrico assicurarsi che la

presa di corrente sia munita di collegamento di terra.

Dopo il montaggio della cappa, fare attenzione che la posi-

zione della presa di alimentazione elettrica sia facilmente rag-

giungibile. Nel caso di collegamento diretto alla rete elettrica è

necessario interporre tra l’apparecchio e la rete un interruttore

onnipolare con apertura minima tra i contatti 3 mm, dimensio-

nato al carico e rispondente alle norme vigenti.

•La distanza minima fra la supercie di supporto dei recipienti

di cottura sul dispositivo di cottura e la parte più bassa della

cappa da cucina deve essere di almeno 65 cm. Se dovesse- 6 -

essere usato un tubo di connessione composto di due o

più parti, la parte superiore deve essere all’esterno di quella

inferiore. Non collegare lo scarico della cappa ad un condotto

in cui circoli aria calda o utilizzato per evacuare fumi degli

apparecchi alimentati da un’energia diversa da quella elettrica.

Prima di procedere alle operazioni di montaggio, per una

più facile manovrabilità dell’apparecchio disinserire i ltro/i

Nel caso di montaggio dell’apparecchio in versione aspirante

predisporre il foro di evacuazione aria.

•Si consiglia l’utilizzo di un tubo evacuazione aria con diametro

150. L’utilizzo di una riduzione potrebbe diminuire le presta-

zioni del prodotto ed aumentare la rumorosità.

Se la versione del vostro apparecchio ha il vetro decorativo

prima di procedere con l’installazione della cappa, occorre

eseguire le seguenti fasi indicate nella gura 4:

1- Tirare fuori dall’imballo sia il corpo cappa B che il vetro A e

posizionarli in posizione orizzontale su un piano sicuro.

2 - Prendere il vetro A e posizionarlo sopra il corpo cappa B.

3 - Fissare denitivamente il vetro al corpo cappa con le 4

boccole C e 4 viti D come indicato.

•Fissaggioaparete

Eseguire i fori A rispettando le quote indicate (Fig.2). Fissare

l’apparecchio al muro ed allinearlo in posizione orizzontale

con i pensili. A regolazione avvenuta fissare la cappa

denitivamente tramite le 2 viti A (Fig.5).

Per i vari montaggi utilizzare viti e tasselli ad espansione idonei

al tipo di muro (es. cemento armato, cartongesso, ecc). Nel

caso in cui le viti e i tasselli siano forniti in dotazione con il

prodotto accertarsi che siano idonei per il tipo di parete in cui

deve essere ssata la cappa.

•Fissaggiodeiraccorditelescopicidecorativi

Attenzione! Se la versione del vostro apparecchio ha il

raccordo inferiore con linguetta, prima di procedere con

il ssaggio, prendere il raccordo inferiore e con una pinza

piegare la linguetta verso l’interno come indicato nella gura

Predisporre l’alimentazione elettrica entro l’ingombro del

raccordo decorativo. Se il vostro apparecchio deve essere

installato in versione aspirante o in versione motore esterno,

predisporre il foro evacuazione aria. Regolare la larghezza

della staffa di supporto del raccordo superiore (Fig.3).

Successivamente ssarla al sotto in modo che sia in asse con

la vostra cappa tramite le viti A (Fig.3) e rispettando la distanza

dal sotto indicata in Fig.2. Collegare, mediante un tubo di

raccordo, la angia C al foro evacuazione aria (Fig.5 - fase 2).

Inlare il raccordo superiore all’interno del raccordo inferiore.

Fissare il raccordo inferiore alla cappa utilizzando le viti B in

dotazione (Fig.5 - fase 2), slare il raccordo superiore no alla

staa e ssarlo tramite le viti B (Fig.3).

Per trasformare la cappa da versione aspirante a versione

ltrante, richiedere al vostro rivenditore i ltri al carbone attivo

e seguire le istruzioni di montaggio.

Installare la cappa e i due raccordi come indicato nel

paragrafo riguardante il montaggio della cappa nella versione

Per il montaggio del deviatore aria ltrante fare riferimento

alle istruzioni contenute nel kit.

Se il kit non è in dotazione, ordinarlo al Vs. rivenditore come

I filtri devono essere applicati al gruppo aspirante posto

all’interno della cappa centrandoli ad esso e ruotandoli di 90

gradi no allo scatto d’arresto (Fig.8).

•Si raccomanda di mettere in funzione l’apparecchio prima di

procedere alla cottura di un qualsiasi alimento. Si raccomanda

di lasciar funzionare l’apparecchio per 15 minuti dopo aver

terminato la cottura dei cibi, per un’evacuazione completa

Il buon funzionamento della cappa è condizionato da

una corretta e costante manutenzione; una particolare

attenzione deve essere data al filtro antigrasso e al filtro al

• Il filtro antigrasso ha il compito di trattenere le particelle

grasse in sospensione nell’aria, pertanto è soggetto

ad intasarsi in tempi variabili relativamente all’uso

- Per prevenire il pericolo di eventuali incendi, al massimo

ogni 2 mesi è necessario lavare i filtri antigrasso, per i quali è

possibile utilizzare anche la lavastoviglie.

- Dopo alcuni lavaggi, si possono verificare delle alterazioni

del colore. Questo fatto non dà diritto a reclamo per

l’eventuale loro sostituzione.

In caso di inadempienza delle istruzioni di sostituzione e

di lavaggio si può verificare il rischio di incendio dei filtri

• I filtri al carbone attivo servono per depurare l’aria che

viene rimessa nell’ambiente. I filtri non sono lavabili o

rigenerabili e devono essere sostituiti ogni quattro mesi al

massimo. La saturazione del carbone attivo dipende dall’uso

più o meno prolungato dell’apparecchio, dal tipo di cucina

e dalla regolarità con cui viene effettuata la pulizia del filtro

• Pulire frequentemente la cappa, sia internamente che

esternamente, usando un panno inumidito con alcool

denaturato o detersivi liquidi neutri non abrasivi.

• L’ impianto di illuminazione è progettato per l’uso durante la

cottura e non per l’uso prolungato di illuminazione generale

dell’ambiente. L’uso prolungato dell’illuminazione diminuisce

notevolmente la durata media delle lampade.

•Sostituzionedellelampadealogene(Fig.6)

Per sostituire le lampade alogene B togliere il vetrino C facendo

leva sulle apposite fessure.

Sostituire con lampade dello stesso tipo.

Attenzione: Non toccare la lampadina a mano nude.

•ComandI: (Fig.9) meccanici la simbologia è di seguito

A= tasto ILLUMINAZIONE B= tasto OFF C= tasto PRIMA VELOCITA’

D= tasto SECONDA VELOCITA’

E= tasto TERZA VELOCITA’.

•Comandi (Fig.10) luminosi la simbologia è di seguito

A= tasto ILLUMINAZIONE B= tasto OFF C= tasto PRIMA VELOCITÀ

E= tasto TERZA VELOCITÀ

F= tasto TIMER ARRESTO AUTOMATICO 15 minuti (*).

Se il vostro apprecchio è provvisto della funzione velocità- 7 -

INTENSIVA, tenere premuto per 2 secondi circa il tasto E e

questa verrà attivata per 10 minuti dopo di che ritornerà alla

velocità precedentemente impostata. Quando la funzione è

attiva il LED lampeggia. Per interromperla prima dei 10 minuti

premere di nuovo il tasto E.

Premendo il tasto F per 2 secondi (a cappa spenta) si attiva la

funzione “clean air”. Questa funzione fa accendere il motore

per 10 minuti ogni ora alla prima velocità. Appena attivata la

funzione, il motore parte alla 1° velocità per la durata di 10

minuti durante i quali devono lampeggiare contemporanea-

mente il tasto F e il tasto C. Trascorso questo tempo il motore

si spegne ed il led del tasto F rimane acceso di luce ssa no

a quando dopo altri 50 minuti riparte il motore alla prima

velocità e i led F e C ricominciano a lampeggiare per 10 minuti

e così via. Premendo qualsiasi tasto ad esclusione delle luci la

cappa torna al suo funzionamento normale immediatamente

(es. se premo il tasto D si disattiva la funzione “clean air” e

il motore va subito alla 2° velocità; premendo il tasto B la

funzione si disattiva)

(*) La funzione “TIMER ARRESTO AUTOMATICO” ritarda

l’arresto della cappa, che continuerà a funzionare alla velocità

d’esercizio in corso al momento dell’accensione di questa

funzione, di 15 minuti.

•SaturazioneltriAntigrasso/Carboneattivo:

- Quando il tasto A lampeggia con una frequenza di 2 sec. i

ltri antigrasso devono essere lavati.

- Quando il tasto A lampeggia con una frequenza di 0,5 sec. i

ltri carbone devono essere sostituiti.

Una volta ricollocato il filtro pulito bisogna resettare la

memoria elettronica premendo il tasto A per circa 5 sec. no

a che termina di lampeggiare.

Tasto A = accende/spegne le luci

Tasto B = accende/spegne la cappa. L’apparecchio si accende

alla 1° velocità. Se la cappa è accesa premere il tasto per 2

sec. per spegnere. Se la cappa si trova alla 1° velocità non è

necessario tenere premuto il tasto per spegnere. Diminuisce

la velocità del motore.

Display C = indica la velocità del motore selezionata e

l’attivazione del timer.

Tasto D = accende la cappa. Aumenta la velocità del motore.

Premendo il tasto dalla 3° velocità si inserisce la funzione

intensiva per 10’, poi l’apparecchio ritorna a funzionare alla

velocità di esercizio al momento dell’attivazione. Durante

questa funzione il display lampeggia.

Tasto E = Il Timer temporizza le funzioni, al momento

dell’attivazione, per 15 minuti dopo di che queste vengono

spente. Il Timer si disattiva ripremendo il tasto E. Quando la

funzione Timer è attiva sul display deve lampeggiare il punto

decimale. Se è in funzione la velocità intensiva il Timer non

Premendo il tasto E per 2 secondi, quando l’apparecchio è

spento, si attiva la funzione “clean air”.

Questa accende il motore per 10 minuti ogni ora alla prima

Durante il funzionamento il display deve visualizzare un

movimento rotatorio dei segmenti periferici. Trascorso questo

tempo il motore si spegne e il display deve visualizzare la lettera

“C” ssa no a quando dopo altri 50 minuti il motore riparte

per altri 10 minuti e così via. Per ritornare al funzionamento

normale premere qualsiasi tasto tranne quello delle luci. Per

disattivare la funzione premere il tasto E.

•SaturazioneltriAntigrasso/Carboneattivo

- Quando il display C lampeggia alternando la velocità

d’esercizio con la lettera F (es.1 e F) i ltri antigrasso devono

- Quando il display C lampeggia alternando la velocità

d’esercizio con la lettera A (es.1 e A) i ltri carbone devono

Una volta ricollocato il filtro pulito bisogna resettare la

memoria elettronica premendo il tasto A per circa 5 sec.

no a che termina di lampeggiare la segnalazione F o A del
