Produkttyp	Mobile Sandstrahlmaschine
Marke	Scheppach
Modell	SBT80
Abmessungen (L x B x H)	700 x 380 x 840 mm
Behälterabmessungen (Ø x H)	382 x 674 mm
Volumen des Druckbehälters	63 L
Gewicht	28,1 kg
Betriebsdruck	4,1 - 8,6 bar
Mindestluftverbrauch	170 - 240 L/min
Strahlmittelfüllkapazität	42 L
Länge des Spritzschlauchs	2,5 m
Empfohlener Strahlmitteldurchmesser	0,15 - 0,25 mm
Zugelassene Strahlmittelarten	Glasperlen, Siliziumkarbid, Aluminiumoxid
Druckluftversorgung	Druckluft (externer Kompressor)
Verwendung	Nur im Freien
Sicherheitsventil	Ja
Manometer	Ja
Wasserabscheider	Ja
Räder	2 Räder
Ständer	Ja
Mitgeliefertes Zubehör	Spritzpistole, 4 Düsen, Schlauch, Trichter, Schutzabdeckung

Häufig gestellte Fragen - SBT80 SCHEPPACH

Wie hoch ist der empfohlene Betriebsdruck für die Sandstrahlmaschine SBT80?

Der empfohlene Betriebsdruck liegt zwischen 4,1 und 8,6 bar. Ein zu hoher Druck kann das Gerät beschädigen.

Welche Strahlmittel können mit dem Modell SBT80 verwendet werden?

Sie können Glasperlen, Siliziumkarbid oder Aluminiumoxid mit einem Durchmesser zwischen 0,15 und 0,25 mm verwenden. Verwenden Sie keinen normalen Sand.

Wie werden Räder und Ständer montiert?

Montieren Sie die Radachse, setzen Sie die Räder mit den Unterlegscheiben auf und fixieren Sie sie mit Splinten. Der Ständer wird mit einem Splint montiert. Ziehen Sie die Schrauben der Griffe nach der Montage der Räder fest.

Wie fülle ich das Strahlmittel in den Behälter?

Stellen Sie sicher, dass der Behälter drucklos ist (Manometer auf 0). Öffnen Sie den Verschluss, füllen Sie mit dem Trichter bis maximal 42 L ein. Schließen Sie gut.

Welche Sicherheitsvorkehrungen sind bei der Verwendung essentiell?

Tragen Sie immer Schutzbrille, Atemschutzmaske, Handschuhe und Sicherheitsschuhe. Arbeiten Sie nur im Freien. Halten Sie Personen mindestens 2 Meter fern.

Wie reinige ich die Sandstrahlmaschine nach dem Gebrauch?

Lassen Sie den Druck ab, reinigen Sie das Gerät mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Lösungsmittel. Entleeren Sie den Wasserabscheider regelmäßig.

Was tun, wenn kein Strahlmittel aus der Pistole kommt?

Überprüfen Sie, ob Druckluft angeschlossen ist, der Druck ausreicht, das Strahlmittel trocken ist und die Absperrhähne geöffnet sind. Konsultieren Sie die Fehlertabelle.

Wie entleere ich den Wasserabscheider?

Schließen Sie das Hauptabsperrventil, lassen Sie den Überdruck ab, entfernen Sie den Wasserabscheider, entleeren Sie ihn und setzen Sie ihn bis zum Einrasten wieder ein.

Wie teste ich das Sicherheitsventil?

Betätigen Sie das Ventil mindestens alle 30 Betriebsstunden: Öffnen Sie die Ablassmutter, ziehen Sie am Stiel, um die Luft abzulassen, dann schließen Sie wieder.

Welche sind die häufigsten Verschleißteile?

Zu den Verschleißteilen gehören der Dichtungsring, der Spritzschlauch, die Düsen, die Sandstrahlhaube und der Strahlmittel-Ablaufschlauch.

BEDIENUNGSANLEITUNG SBT80 SCHEPPACH

Erklärung der Symbole auf dem Produkt

Die Verwendung von Symbolen in diesem Handbuch soll ihre Aufmerksamkeit auf mögliche Risiken lenken. Die Sicherheitssymbole und Erklärungen, die diese begleiten, müssen genau verstanden werden. Die Warnungen selbst beseitigen keine Risiken und können korrekte Maßnahmen zum Verhüten von Unfällen nicht ersetzen.

	Warnung - Zur Verringerung des Verletzungsrisikos Bedienungsanleitunglesen.
	Tragen Sie eine Staubschutzmaske. Beim Sandstrahlen kann gesundheitsschädlicher Staub entstehen.
	Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Produkt heraustretende Splitter, Späne und Stäube können Sightverlust bewirken.
	Gehörschutzlagen.
	Sicherheitshandschuhelagen!
	Sicherheitsschuhelagen!
	Stellen Sie sicher, dass andere Personen ausreichend Sicherheitsabstand einhalten.
	Achtung! Verletzungsgefahr durch wegschleudernde Gegenstände! Andere Personen fernhalten.
	Setzen Sie das Produkt nicht dem Regen aus. Das Gerätarf nur unter trockenen Umgebungsbedingungen stationiert, gelagert und betrieben werden.
	Warnung! Arbeitsen Sie niemals in geschlossenen oder schlecht belüfteten Räumen.
CE	Das Produkt entspricht den geltenden europäischen Richtlinien.
Achtung!	In dieser Bedienungsanleitung haben wir Stellen, die ihre Sicherheit betreffen, mit thisem Zeichen versehen.

Inhaltsverzeichnis:

Seite:

1. Einleitung 9
2. Produktbeschreibung 9
3. Lieferumfang 10
4. Bestimmungsgemäße Verwendung 10
5. Allgemeine Sicherheitshinweise 10
6. Restrisiken 12
7. Technische Daten 13
8. Auspacken 13
9. Aufbau 13
10. In Betrieb nehmen 14
11. Reinigung 16
12. Lagerung & Transport 16
13. Wartung 16
14. Reparatur & Ersatzteilbestellung 17
15. Entsorgung und Wiederverwertung 17
16. Störungsabhilfe 18
17. Konformitätserklärung 47

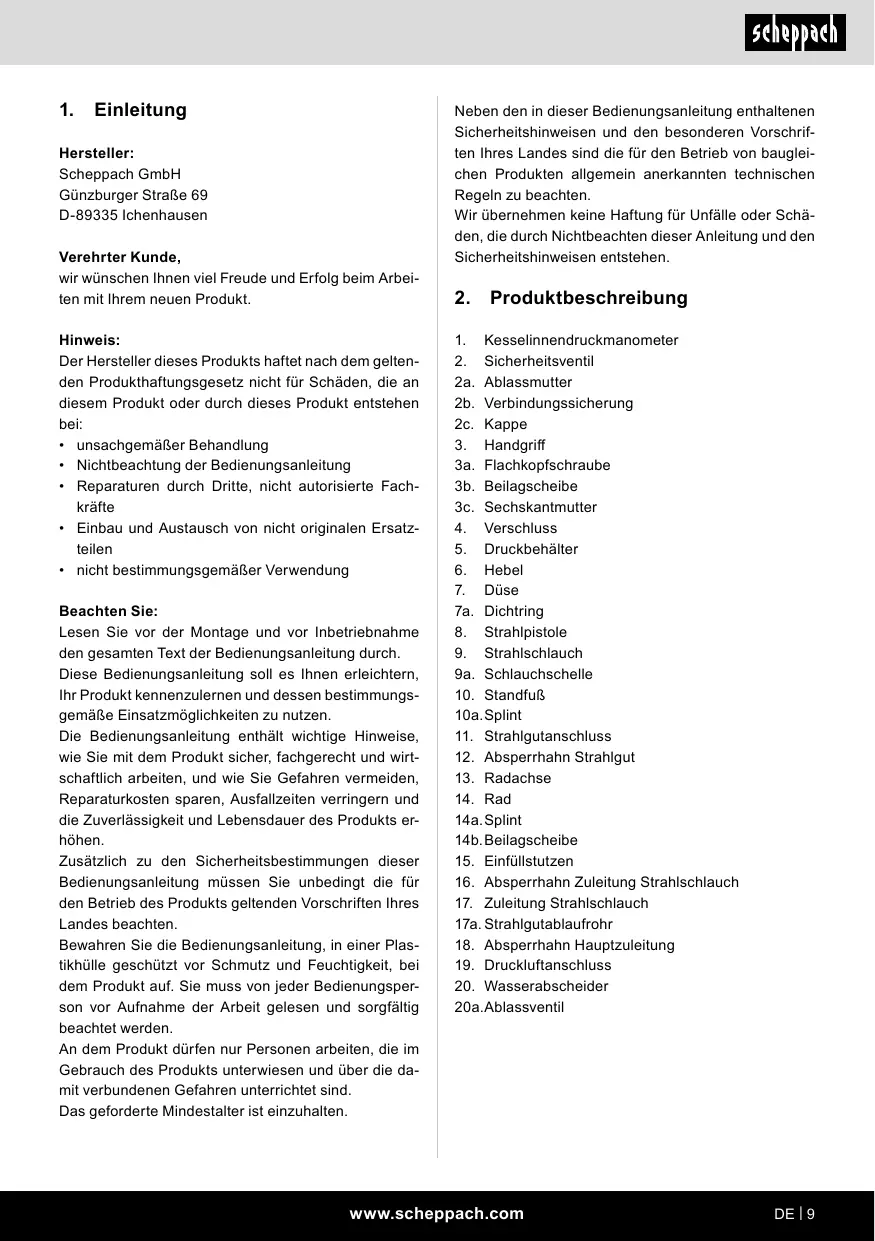

1. Einleitung

Hersteller:

Scheppach GmbH

Günzburgerstraße 69

D-89335 Ichenhausen

Verehrter Kunde,

wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten mit Ihrer neuen Produkt.

Hinweis:

Der Hersteller dieser Produkte haftet nach dem geltenden Produkthaftungsgesetz nicht für Schäden, die an diesem Produkt oder durch diese Produkte entstehen bei:

• unsachgemäßer Behandlung
• Nichtbeachtung der Bedienungsanleitung
• Reparaturen durch Dritte, nicht autorisierte Fachkräfte
• Einbau und Austausch von nicht originalen Ersatzteilen
• nicht bestimmungsgemäßer Verwendung

Beachten Sie:

Lesen Sie vor der Montage und vor Inbetriebnahme den gesamten Text der Bedienungsanleitung durch.

Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Produkt kennenzulernen und dessen bestimmungsgemäße Einsatzmöglichkeiten zu nutzen.

Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Produkt sicher, fachgerecht und wirtschaftlich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Produkts erhöhen.

Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie unbedingt die für den Betrieb des Produkts geltenden Vorschriften Ihres Landes beachten.

Bewahren Sie die Bedienungsanleitung, in einer Plastikhülle geschützt vor Schmutz und Feuchtigkeit, bei dem Produkt auf. Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beachtet werden.

An dem Produkt dürfen nur Personen arbeiten, die im Gebrauch des Produkts unterwiesen und über die damit verbundenen Gefahren unterrichtet sind.

Das geforderte Mindestalter ist einzuhalten.

Neben den in dieser Bedienungsanleitung enthaltenen Sicherheitshinweisen und den besonderen Vorschriften Ihres Landes sind die für den Betrieb von baugeichen Produkten allgemein anerkannten technischen Regeln zu beachten.

Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

2. Produktbeschreibung

1. Kesselinnendruckmanometer
2. Sicherheitsventil 2a. Ablassmutter 2b. Verbindungssicherung 2c. Kappe
3. Handgriff 3a. Flachkopfschraube 3b. Beilagscheibe 3c. Sechskantmutter
4. Verschluss
5. Druckbehälter
6. Hebel
7. Duse 7a. Dichtring
8. Strahlpistole
9. Strahlschlauch 9a. Schlauchschelle
10. Standfuß 10a.Splint
11. Strahlgutanschluss
12. Abspperrhahn Strahlgut
13. Radachse
14. Rad 14a.Splint 14b.Beilagscheibe
15. Einfüllstutzen
16. Absperrhahn Zuleitung Strahlschlauch
17. Zuleitung Strahlschlauch 17a. Strahlgutablaufrohr
18. Absperrhahn Hauptzuleitung
19. Druckluftanschluss
20. Wasserabscheider 20a. Ablassventil

3. Lieferumfang

Pos.	Anzahl	Bezeichnung
3	2	Handgriff
3a	4x	Flachkopfschraube
3b	8x	Beilagscheibe (klein)
3c	4x	Sechskantmutter M6
13	1x	Radachse
14	2x	Rad
14a	2x	Splint
14b	4x	Beilagscheibe (groß)
10	1x	Standfuß
10a	1x	Splint
5	1x	Druckbehälter
9	1x	Strahlschlauch
9a	2x	Schlauchschelle
8	1x	Strahlpistole
7	4x	Düse
A	1x	Trichter
B	1x	Schutzhaube
C	1x	Dichtungsband
	1x	Bedienungsanleitung

4. Bestimmungsgemäße Verwendung

Das mobile Sandstrahlgerät dient zur Reinigung verschiedener Arten von Oberflächen von Rost, Verunreinigungen usw. durch einen Druckluftstrom mit Schleifpartikeln.

Das Produkt darf nur nach seiner Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für darauf hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bestandteil der bestimmungsgemäßen Verwendung ist auch die Beachtung der Sicherheitshinweise, sowie die Montageanleitung und Betriebshinweise in der Bedienungsanleitung.

Personen, die das Produkt verwenden und warten, müssen mit diesem vertraut und über mögliche Gefahren unterrichtet sein.

Darüber hinaus sind die geltenden Unfallverhütungsvorschriften genauestens einzuhalten.

Sonstige allgemeine Regeln in arbeitsmedizinischen und sicherheitstechnischen Bereichen sind zu beachten.

Veränderungen an dem Produkt schließen eine Haftung des Herstellers und darauf entstehende Schäden gänzlich aus.

Das Produkt darf nur mit Originalteilen und Originalzubehör des Herstellers betrieben werden.

Die Sicherheits-, Arbeits- und Wartungsvorschriften des Herstellers sowie die in den Technischen Daten angegebenen Abmessungen müssen eingehalten werden.

Bitte beachten Sie, dass unsere Produkte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Produkt in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

Das Produkt ist zum Gebrauch durch Erwachsene bestimmt. Jugendliche über 16 Jahre dürfen das Produkt nur unter Aufsicht benutzen. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

5. Allgemeine Sicherheitshinweise

In dieser Bedienungsanleitung haben wir Stellen, die Ihre Sicherheit betreffen, mit diesen Zeichen versehen: Δ

Außerdem enthält die Betriebsanleitung andere wichtige Textstellen, die durch das Wort „ACHTUNG!“ gekennzeichnet sind.

Achtung!

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Falls Sie das Gerät an andere Personen übergeben, händigen Sie diese Bedienungsanleitung/Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und der Sicherheitshinweise entstehen.

GEFAHR

Bei Nichtbeachtung dieser Anweisung besteht höchste Lebensgefahr bzw. die Gefahr lebensgefährlicher Verletzungen.

WARNUNG

Bei Nichtbeachtung dieser Anweisung besteht Lebensgefahr bzw. die Gefahr schwerer Verletzungen.

VORSICHT

Bei Nichtbeachtung dieser Anweisung besteht leichte bis mittlere Verletzungsgefahr.

HINWEIS!

Bei Nichtbeachtung dieser Anweisung besteht die Gefahr einer Beschädigung des Motors oder anderer Sachwerte.

Das Gerät nicht benutzen, wenn:

• Kinder und andere Personen, die die Gebrauchsanweisung nicht kennen (örtliche Bestimmungen können das Mindestalter des Benutzers festlegen).
• Personen, die unter Alkohol-, Drogen- oder Medikamenteneinfluss stehen, müde oder krank sind.

Sicherheit am Arbeitsplatz

• Halten Sie Ihren Arbeitsplatz sauber und gut beleuchtet. Unordnung oder schlechte Beleuchtung kann zu Unfällen führen. Handeln Sie vorausschauend, beobachten Sie, was getan wird, und nutzen Sie Ihren gesunden Menschenverstand bei der Verwendung des Geräts.
• Halten Sie Kinder und Unbefugte fern. Unachtsamkeit kann zum Verlust der Kontrolle über das Produkt führen.
• In Bereichen, die besonders gefährdet für Beschädigungen sind, sollen die stärksten Schläuche verwendet werden.
• Anschließen und Trennen der Druckleitung müssen bei geschlossenem Absperrhahn der Hauptzuleitung erfolgen.
• Unterbrechen Sie die Druckluftversorgung nicht durch Quetschen oder Biegen der Leitungen.
• Erhöhen Sie allmählich die Luftzufuhr zum Produkt, um sicherzustellen, dass es ordnungsgemäß funktioniert. Funktioniert das Produkt nicht ordnungsgemäß, trennen Sie es sofort von der Druckluft und wenden Sie sich an die Serviceabteilung des Herstellers.
• Betreiben Sie das Produkt nur im Freien.

Warnung! Sichern Sie den Arbeitsbereich vor unbefugtem Betreten. Im Bereich des Sandstrahlgerätes darf nur der Benutzer selbst sein. Mit einem Abstand von mindestens 2 Metern zum Gerät dürfen sich nur Personen aufhalten, die über dieselben Schutzausrüstungen wie der Benutzer verfügen.

Persönliche Sicherheit

• Seien Sie aufmerksam beim Betreiben des Produkts. Ein Moment der Unaufmerksamkeit während der Arbeit kann zu schweren Verletzungen führen. Die verwendete Schutzkleidung und das gesamte Zubehör muss der Richtlinie "Persönliche Schutzausrüstung" entsprechen.
• Immer eine Schutzbrille tragen, bei der Nutzung des Sandstrahlgerätes empfiehlt sich ein kompletter Gesichtsschutz mit Filter zu tragen.
• Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe von beweglichen Teilen fern. Lose Kleidung, Schmuck oder lange Haare können durch sich bewegende Teile erfasst werden.
• Durch Fremdkörper und wegfliegende Teile können Verletzungen verursacht werden.
• Tragen Sie beim Arbeiten mit dem Produkt eine Atemschutzmaske. Stäube sind gesundheitsschädlich!
• Überschätzen Sie Ihre Fähigkeiten nicht. Sorgen Sie für einen sicheren Stand während der Arbeit. Dies gibt Ihnen eine bessere Kontrolle über das Produkt im Falle unerwarteter Situationen.
• Beim Arbeiten mit dem Gerät entsteht Staub, der gesundheitsschädliche Stoffe enthalten kann. Betreiben Sie das Produkt nur im Freien. Es wird empfohlen, eine Schutzhaube zu tragen.

Sichere Anwendung des Produkts

• Überprüfen Sie vor jeder Arbeit, ob allgemeine Schäden vorliegen oder Schäden an beweglichen Teilen (Bruch von Teilen und Komponenten oder andere Bedingungen, die den sicheren Betrieb des Produkts beeinträchtigen können). Im Falle eines Schadens muss das Produkt vor Gebrauch in Reparatur gegeben werden.
• Beachten Sie, dass die Sicherheitssysteme oder Einrichtungen des Produkts nicht manipuliert oder deaktiviert werden dürfen. Entfernen Sie niemals Teile, die der Sicherheit dienen.
• Verwenden Sie nur vom Hersteller empfohlenes Zubehör. Der Gebrauch von anderem Zubehör kann eine Verletzungsgefahr für den Benutzer bedeuten.
• Halten Sie das Produkt immer in einem sicheren Betriebszustand.
• Sorgen Sie dafür, dass alle Muttern, Verschraubungen und Schrauben fest angezogen sind und das Produkt in einem sicheren Arbeitszustand gehalten ist.
• Das Produkt nicht an der Druckleitung transportieren oder aufhängen.
• Wartung und Austausch von Schläuchen, Düsen usw. sollen nur mit abgeschalteter Druckluftversorgung und leerem Tank durchgeführt werden.
• Zur Versorgung des Produkts soll nur Druckluft verwendet werden. Es ist verboten, andere Gase zu verwenden.
• Transportieren Sie das Produkt nur in vertikaler Position.
• Für das Produkt darf ausschließlich speziell zum Sandstrahlen vorgesehenes Strahlgut verwendet werden. Es ist dringend empfohlen, gewöhnlichen Sand zu benutzen!
• Benutzen Sie nur Strahlgut, das absolut trocken ist.
• Wenn das Produkt transportiert oder nicht benutzt wird, sollte der Druck im Druckbehälter reduziert werden. Das Manometer sollte einen Wert von 0 anzeigen.
• Bei jeder Art von Arbeitsunterbrechungen ist das Produkt grundsätzlich von der Druckluftversorgung zu trennen.
• Dieses Produkt ist ausschließlich für die Benutzung auf festem, ebenem und glattem Boden geeignet. Sorgen Sie dazu immer für festen Stand! Und dass alle Verschraubungen, insbesondere von den Schläuchen, ausreichend angezogen sind.
• Betreiben Sie das Produkt bei einem Luftdruck zwischen 4,6 und maximal 8 bar! Bei einem höheren Druck kann das Produkt Schaden nehmen! Ebenso können dadurch Personen gefährdet werden.
• Prüfen Sie vor jedem Einsatz alle Schläuche und sonstige Verbindungen auf festen Sitz und Beschädigungen.

Sicherheitshinweise zum Arbeiten mit der Strahlpistole

• Achten Sie auf ausreichenden Abstand zum Produkt, mind. jedoch 2 m und halten Sie die Strahlpistole während des Betriebs vom Produkt weg.
• Richten Sie die Druckleitung und die Strahlpistole nicht auf sich selbst, auf andere Personen oder Tiere.

Betrieb von Druckbehältern

• Wer einen Druckbehälter betreibt, hat diesen in einem ordnungsgemäßen Zustand zu erhalten, ordnungsgemäß zu betreiben, zu überwachen, notwendige Instandhaltungs- und Instandsetzungsarbeiten unverzüglich vorzunehmen und die den Umständen nach erforderlichen Sicherheitsmaßnahmen zu treffen. Die Aufsichtsbehörde kann im Einzelfall erforderliche Überwachungsmaßnahmen anordnen.
• Ein Druckbehälter darf nicht betrieben werden, wenn er Mängel aufweist, durch die Beschäftigte oder Dritte gefährdet werden.
• Kontrollieren Sie den Druckbehälter vor jedem Betrieb auf Rost und Beschädigungen. Der Druckbehälter darf nicht mit einem beschädigten oder rostigen Druckbehälter betrieben werden. Stellen Sie Beschädigungen fest, so wenden Sie sich bitte an die Kundendienstwerkstatt.

6. Restrisiken

Vernachlässigung ergonomischer Grundsätze

Nachlässiger Gebrauch persönlicher Schutzausrüstung (PSA)

Nachlässiger Gebrauch oder Weglassen persönlicher Schutzausrüstung können zu schweren Verletzungen führen.

Vorgeschriebene Schutzausrüstung tragen.

Menschliches Verhalten, Fehlverhalten

• Stets bei allen Arbeiten voll konzentriert sein.

Restgefahr - Kann nie ausgeschlossen werden.

Verhalten im Notfall

Bei einem eventuell eintretenden Unfall leiten Sie die entsprechend notwendigen Erste-Hilfe-Maßnahmen ein und fordern Sie schnellstmöglich qualifizierte ärztliche Hilfe an.

7. Technische Daten

Abmessungen (LxBxH mm)	700x380x840
Tankabmessungen (ØxH mm)	382x674
Druckbehaltervolumen (l)	63
Luftverbrauch min (l/min)	170 - 240
Betriebsdruck (bar)	4.1 - 8.6
Zu verwendendes Strahlgut	Glasperlen Siliciumcarbid Aluminiumoxid
max. Fülllenge Strahlgut (l)	42
Strahlschlachlänge (m)	2,5
Strahlgut Durchmesser	0,15 - 0,25 mm
Gewicht (kg)	28,1

Technische Änderungen vorbehalten!

8. Auspacken

• Öffnen Sie die Verpackung und nehmen Sie das Produkt vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Produkt und die Zubehörteile auf Transportschäden. Bei Beanstandungen muss der Zubringer verständigt werden. Spätere Reklamationen werden nicht anerkannt.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.
• Machen Sie sich vor dem Einsatz anhand der Bedienungsanleitung mit dem Produkt vertraut.
• Verwenden Sie bei Zubehör sowie Verschleiß- und Ersatzteilen nur Originalteile. Ersatzteile erhalten Sie bei Ihrem Fachhändler.
• Geben Sie bei Bestellungen unsere Artikelnummern sowie Typ und Baujahr des Produkts an.

WARNUNG!

Produkt und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

9. Aufbau

Achtung! Vor der Inbetriebnahme das Produkt unbedingt komplett montieren!

Benötigtes Werkzeug (nicht im Lieferumfang enthalten):

• 1x Gabelschlüssel SW10 mm, 1x Flachzange
• 1x Kreuzschlitzschraubendreher

9.1 Montage der Handgriffe (Abb. 3)

1. Legen Sie den Druckbehälter (5) mit der Vorderseite auf eine geeignete Unterlage.
2. Sichern Sie das Produkt gegen Verrutschen und Kippen (z. B. Vierkanthölzer).
3. Montieren Sie den Handgriff (3), wie in Abb. 2 gezeigt.
4. Setzen Sie auf zwei Flachkopfschrauben M6x35 (3a) jeweils eine Beilagscheibe (3b) und stecken diese von innen durch die Montagebohrungen. Verschrauben Sie diese mit zwei Beilagscheiben (3b) und Sechskantmuttern M6 (3c).

Hinweis: Ziehen Sie die Schrauben nicht ganz fest.

1. Wiederholen Sie diesen Vorgang für den zweiten Handgriff (3).

9.2 Montage der Räder (Abb. 4, 5)

1. Setzen Sie die Radachse (13), wie dargestellt, ein.
2. Montieren Sie die beiliegenden Räder (14) wie dargestellt.
3. Räder (14) mit den Beilagscheiben (14b) rechts und links auf die Achse schieben und mit dem Splint (14a) fixieren.
4. Ziehen Sie jetzt alle Flachkopfschrauben M6x35 (3a) am Handgriff (3) fest.

9.3 Montage des Standfußes (Abb. 6)

1. Drehen Sie den Druckbehälter (5), so dass die Vorderseite nach oben zeigt.
2. Montieren Sie den beiliegenden Standfuß (10) wie dargestellt.
3. Sichern Sie den Standfuß mit einem Splint (10a).

9.4 Montage des Strahlschlauches (Abb. 7)

1. Stecken Sie die Schlauchschelle (9a) auf den Strahlschlauch (9).
2. Schieben Sie nun das Schlauchende so weit wie möglich auf das Strahlgutablaufrohr (17a).
3. Schieben Sie die Schlauchschelle (9a) über den Anschlussnippel und ziehen Sie diese mit einem Gabelschlüssel SW10 mm an.

Achtung! Nach der Montage des Strahlschlauchs (9) muss unbedingt überprüft werden, dass dieser fest auf dem Anschlussnippel sitzt.

9.5 Montage der Düse an der Strahlpistole (Abb. 8)

WARNUNG!

Gesundheitsgefahr! Bei der Montage der Düse besteht Quetschgefahr für Finger und Hände.

1. Zur Montage der richtigen Düse (7) halten Sie den Hebel (6) gedrückt und öffnen die Verschraubung durch Drehen gegen den Uhrzeigersinn. Achtung! Quetschgefahr!
2. Entnehmen Sie den Dichtring (7a) und die Düse (7) und bewahren Sie diese sicher auf.
3. Wählen Sie nach Bedarf eine der verfügbaren Düsen (7) und setzen Sie diese mit dem Dichtring (7a) in die Verschraubung ein.
4. Halten Sie den Hebel (6) wieder gedrückt und schrauben die Düse (7) auf die Strahlpistole (8).

10. In Betrieb nehmen

Achtung!

Vor der Inbetriebnahme das Produkt unbedingt komplett montieren!

• Überprüfen Sie vor jedem Gebrauch systematisch den Zustand von Düsen, Ventilen und Schläuchen. Das abrasive Material bewirkt die Abnutzung der Schlauchwände.

WARNUNG!

Gesundheitsgefahr!

Das Einatmen von Dämpfen und Stäuben kann zu schweren gesundheitlichen Schäden, Bewusstlosigkeit und im Extremfall zum Tod führen.

• Atmen Sie Dämpfe und Stäube nicht ein.
• Betreiben Sie das Produkt nur im Freien.

10.1 Auswahl der richtigen Düse

Wählen Sie je nach Größe (Durchmesser) des Materials die passende Düse.

1. Für die Montage der Düse (7) an der Strahlpistole (8) gehen Sie wie unter 9.6 beschrieben vor.

10.2 Auswahl des richtigen Strahlguts

Im Produkt ist Material mit folgender Körnung zu verwenden: 0,15 -0,25 mm. Folgende abrasive Materialien sind zulässig:

• Glasperlen Siliciumcarbid Aluminiumoxid

10.3 Befüllen mit Strahlgut (Abb. 9)

1. Legen Sie Ihre persönliche Schutzausrüstung an, d.h. Atemschutz, Schutzbrille und Handschuhe.
2. Stellen Sie sicher, dass das Strahlgut nicht feucht ist. Prüfen Sie die korrekte Körnung des Strahlguts von 0,15 -0,25 mm und damit die Zuleitungen nicht verstopft werden.
3. Schließen Sie den Absperrhahn Hauptzuleitung (18) an der Luftzuleitung und vergewissern Sie sich, dass das Kesselinnendruckmanometer (1) auf 0 Bar steht.
4. Schließen Sie den Absperrhahn Strahlgut (12).
5. Öffnen Sie langsam den Verschluss (4) durch Drehen gegen den Uhrzeigersinn. HINWEIS: Sollten Sie beim Öffnen des Verschlusses (4) einen Luft-austritt bemerken, warten Sie bis der Druck komplett abgelassen ist, bevor Sie den Verschluss (4) komplett öffnen.
6. Befüllen Sie den Druckbehälter (5) mit Hilfe des Trichters (A) mit Strahlgut. Achten Sie auf die max. Füllmenge von 42 Liter.
7. Entfernen Sie den Trichter (A) wieder und verschließen den Druckbehälter (5) mit dem Verschluss (4) durch Drehen im Uhrzeigersinn.

10.4 Kompressor Anforderungen

1. Der richtige Kompressor zum Sandstrahlen soll folgende Anforderungen erfüllen:
2. Einen Druckbehälter von mindestens 100 Liter Kapazität.
3. Eine Abgabeleistung von mindestens 170 Liter/min.

HINWEIS!

• Wichtig ist hier die Abgabeleistung und nicht die Ansaugleistung des Kompressors.
• Beachten Sie auch, dass sich die Abgabeleistung des Kompressors bei steigendem Druck verändert.
• Es wird empfohlen, am Sandstrahlgerät einen Druck von 4,1 - 8,6 bar zu verwenden, um die besten Ergebnisse zu erzielen.

10.5 Anschluss an die Druckluft (Abb. 10)

1. Stellen Sie vor dem Anschließen der Druckluftleitung sicher, dass der Absperrhahn Hauptzuleitung (18) geschlossen ist.
2. Verbinden Sie den Druckluftschlauch (nicht im Lieferumfang enthalten) mit dem Druckluftanschluss (19).

10.6 Arbeiten mit dem Produkt (Abb. 1, 10, 11) △ WARNUNG!

Verletzungsgefahr! Stellen Sie sicher, dass andere Personen ausreichend Sicherheitsabstand einhalten.

1. Verbinden Sie den Druckluftschlauch mit dem Druckluftanschluss (19) und stellen am Kompressor den bevorzugten Betriebsdruck ein. Es wird empfohlen, am Sandstrahlgerät einen Druck von 4,1 - 8,6 bar zu verwenden, um die besten Ergebnisse zu erzielen.
2. Öffnen Sie langsam den Absperrhahn Hauptzuleitung (18). Öffnen Sie anschließend den Absperrhahn Zuleitung Strahlschlauch (16).
3. Öffnen Sie nun langsam den Absperrhahn Strahlgut (12), bis Strahlgut aus der Strahlpistole (8) austritt. Diese reguliert die Sandmenge, welche vom Druckbehälter (5) zur Strahlpistole (8) gelangt. Die besten Sandstrahlergebnisse erzielen Sie, wenn der Absperrhahn Strahlgut zu ca. 1/3 geöffnet ist.
4. Halten Sie die Strahlpistole (8) fest, richten Sie diese auf die zu bearbeitende Oberfläche und drücken Sie den Hebel (6). Wenn Sie den Hebel (6) loslassen, muss die Zufuhr des Strahlgutes komplett unterbrochen sein.
5. Reinigen Sie durch langsame, gleichmäßige Bewegungen der Strahlpistole (8) die zu bearbeitende Oberfläche.
6. Nach dem Arbeitsvorgang schließen Sie zuerst den Absperrhahn Strahlgut (12), damit kein Strahlgut in den Leitungen zurückbleibt.
7. Schließen Sie den Absperrhahn Hauptzuleitung (18).
8. Schalten Sie den Kompressor aus.
9. Halten Sie den Hebel (6) an der Strahlpistole (8) so lange gedrückt, bis die komplette Luft aus den Leitungen entwichen ist.
10. Schließen Sie den Absperrhahn Zuleitung Strahlschlauch (16).
11. Es wird empfohlen, das komplette Strahlgut nach der Arbeit aus dem Behälter zu entleeren, um ein Verklumpen durch Luftfeuchtigkeit zu vermeiden.

10.7 Arbeitshinweise und Tipps

Beim Sandstrahlen gibt es einige wichtige Punkte, die beachtet werden sollten:

• Tragen Sie immer Schutzkleidung. Beim Sandstrahlen können Sandpartikel und Staub freigesetzt werden, die Augen, Haut und Atmungsorgane reizen können. Es ist wichtig, Schutzkleidung wie Handschuhe, Schutzbrille und Atemschutzmaske zu tragen.
• Oberfläche vorbereiten: Vor dem Sandstrahlen sollte die Oberfläche gründlich gereinigt werden, um Schmutz, Fett und Rost zu entfernen. Dadurch wird eine gleichmäßige Strahlkraft gewährleistet.
• Druck und Düsenwahl: Der Strahldruck und die Düsenwahl müssen auf die zu behandelnde Oberfläche abgestimmt sein, um Beschädigungen und Verformungen zu vermeiden.
• Richtige Strahlrichtung: Die Strahlrichtung sollte senkrecht zur Oberfläche sein, um eine gleichmäßige Abtragung zu gewährleisten.
• Abstand halten: Der Abstand zwischen der Strahldüse und der Oberfläche sollte konstant gehalten werden, um Beschädigungen zu vermeiden.
• Entsorgung des Strahlguts: Sand, der beim Strahlen freigesetzt wird, kann Schadstoffe enthalten und sollte daher fachgerecht entsorgt werden.

10.8 Ablassen des Überdrucks (Abb. 12, 13)

1. Nach dem Arbeitsvorgang schließen Sie zuerst den Absperrhahn Strahlgut (12), damit kein Strahlgut in den Leitungen zurückbleibt.
2. Schließen Sie den Absperrhahn Hauptzuleitung (18).
3. Schalten Sie den Kompressor aus.
4. Halten Sie den Hebel (6) an der Strahlpistole (8) so lange gedrückt, bis die komplette Luft aus den Leitungen entwichen ist.
5. Öffnen Sie den Verschluss (4) langsam durch Drehen gegen den Uhrzeigersinn, bis die Druckablasslöcher sichtbar sind. Somit kann der restliche Druck aus dem Behälter entweichen.

HINWEIS! Sollten Sie beim Öffnen des Verschlusses (4) einen Luftaustritt bemerken, warten Sie, bis der Druck komplett abgelassen ist, bevor Sie den Verschluss (4) komplett öffnen.

10.9 Druckluftversorgung trennen (Abb. 1)

1. Schließen Sie den Absperrhahn Hauptzuleitung (18).
2. Schalten Sie den Kompressor aus.
3. Trennen Sie den Druckluftschlauch vom Druckluftanschluss (19).

11. Reinigung

Achtung!

Vor allen Reinigungs- und Wartungsarbeiten ist das Produkt drucklos zu machen! Verletzungsgefahr!

• Reiben Sie das Produkt mit einem sauberen Tuch ab.
• Wir empfehlen, dass Sie das Produkt direkt nach jeder Benutzung reinigen.
• Reinigen Sie das Produkt regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese können die Kunststoffteile des Produkts angreifen. Achten Sie darauf, dass kein Wasser in das Innere des Produkts gelangen kann. Das Eindringen von Wasser erhöht das Risiko von Rostbildung im Produkt.

12. Lagerung & Transport

12.1 Lagerung

Achtung!

Trennen Sie den Druckluftschlauch vom Druckluftanschluss.

Achtung!

Das Produkt nur stehend aufbewahren!

Lagern Sie das Produkt und dessen Zubehör an einem dunklen, trockenen und frostfreien sowie für Kinder unzugänglichen Ort.

Die optimale Lagertemperatur liegt zwischen 5 und 30 °C.

Bewahren Sie das Produkt in der Originalverpackung auf. Decken Sie das Produkt ab, um es vor Staub oder Feuchtigkeit zu schützen. Bewahren Sie die Bedienungsanleitung bei dem Produkt auf.

12.2 Transport

Das Produkt kann durch Kippen am Handgriff (1) auf den Rädern (8) transportiert werden.

Um Beschädigungen und Verletzungen zu verhindern, ist das Produkt beim Transport in Fahrzeugen gegen Umkippen und Verrutschen zu sichern.

13. Wartung

Achtung!

Vor allen Reinigungs- und Wartungsarbeiten ist das Produkt drucklos zu machen! Verletzungsgefahr!

• Das Produkt darf nicht mit einem beschädigten oder rostigen Druckbehälter (5) betrieben werden. Stellen Sie Beschädigungen fest, so wenden Sie sich bitte an die Kundendienstwerkstatt.

13.1 Sicherheitsventil (Abb. 14)

Das Sicherheitsventil (2) ist auf den höchstzulässigen Druck des Druckbehälters (5) eingestellt. Es ist nicht zulässig, das Sicherheitsventil (2) zu verstellen oder die Verbindungssicherung (2b) zwischen der Ablassmutter (2a) und deren Kappe (2c) zu entfernen.

Damit das Sicherheitsventil (2) im Bedarfsfall richtig funktioniert, muss dieses alle 30 Betriebsstunden, mindestens jedoch 3 Mal jährlich, betätigt werden. Drehen Sie die perforierte Ablassmutter (2a) zum Öffnen gegen den Uhrzeigersinn und ziehen dann die Ventilstande über die perforierte Ablassmutter (2a) von Hand nach außen, um den Auslass des Sicherheitsventils (2) zu öffnen. Das Ventil lässt nun hörbar Luft ab. Anschließend drehen Sie die Ablassmutter (2a) wieder im Uhrzeigersinn fest.

13.2 Entleeren des Wasserabscheiders (Abb. 14)

Das Entleeren des Wasserabscheiders bei einem Sandstrahlgerät ist ein wichtiger Schritt, um sicherzustellen, dass das Gerät effektiv arbeitet und Schäden vermieden werden.

Überprüfen Sie den Wasserabscheider regelmäßig und entleeren Sie ihn bei Bedarf. Hiermit können Sie sicherstellen, dass das Strahlgerät effektiv arbeitet und die Lebensdauer des Geräts verlängert wird.

Mit dem Ablassventil (20a) entleert sich dieser selbst, wenn der Wasserabscheider vom Druck getrennt ist.

1. Schließen Sie den Absperrhahn der Hauptzuleitung (18).
2. Lassen Sie Überdruck, wie unter 10.8 beschrieben, ab.
3. Drücken Sie den Einrastschalter und drehen den Wasserabscheider (20), bis sich dieser abnehmen lässt. Nehmen Sie den Wasserabscheider nach unten ab.
4. Entleeren Sie den Wasserabschneider (20).
5. Setzen Sie den Wasserabschneider (20) wieder ein. Drehen Sie ihn in eine Richtung, bis dieser einrastet.

14. Reparatur & Ersatzteilbestellung

Nach Reparatur oder Wartung vergewissern Sie sich, ob alle sicherheitstechnischen Teile angebracht und in einwandfreiem Zustand sind. Verletzungsgefährdende Teile vor anderen Personen und Kindern unzugänglich aufbewahren.

Achtung: Laut Produkthaftungsgesetz wird nicht für Schäden gehaftet, die durch unsachgemäße Reparaturen oder durch Nichtverwendung von Originalersatzteilen verursacht werden.

Beauftragen Sie einen Kundendienst oder einen autorisierten Fachmann. Entsprechendes gilt auch für Zubehörteile.

Ersatzteile und Zubehör erhalten Sie in unserem Service-Center. Scannen Sie hierzu den QR-Code auf der Titelseite.

Wichtiger Hinweis im Fall einer Reparatur:

Bei Rücklieferung des Gerätes zur Reparatur beachten Sie bitte, dass das Strahlgut aus Sicherheitsgründen komplett entfernt wird.

14.1 Ersatzteilbestellung

Bei der Ersatzteilbestellung sollen folgende Angaben gemacht werden:

• Modellbezeichnung
• Artikelnummer
• Daten des Typenschildes

Ersatzteile / Zubehör

Räder - Artikel-Nr.:	5914401002
Düsen - Artikel-Nr.:	5914401013
Manometer - Artikel-Nr.:	5914401009
Strahlgutablaufrohr - Artikel-Nr.:	5914401006
Sprühpistole - Artikel-Nr.:	5914401003
Schutzhaube - Artikel-Nr.:	5914401010

14.2 Service-Informationen

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsmäßigen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Verschleißteile*: Dichtring, Strahlschlauch, Düse, Schutzhaube, Strahlgutablaufrohr

• nicht zwingend im Lieferumfang enthalten!

15. Entsorgung und Wiederverwertung

15.1 Hinweise zur Verpackung

Die Verpackungsmaterialien sind recyclebar. Bitte Verpackungen umweltgerecht entsorgen.

15.2 Entsorgung von Sandstrahlgut

Die Entsorgung von Sandstrahlgut hängt von der Art des Materials ab, das beim Sandstrahlen verwendet wurde, sowie von den lokalen Vorschriften und Umweltgesetzen in Ihrer Region. Im Allgemeinen gibt es jedoch einige Schritte, die Sie befolgen können, um Sandstrahlgut sicher zu entsorgen:

1. Sammeln Sie das Sandstrahlgut in geeigneten Behältern wie z.B. Kunststoff- oder Metallfässern. Vermeiden Sie die Verwendung von Papier- oder Plastiktüten, da diese reißen und das Material freisetzen können.
2. Überprüfen Sie die Materialzusammensetzung des Sandstrahlguts. Wenn es sich um gefährliche Materialien wie Asbest handelt, sollten Sie sich an die spezifischen Vorschriften für die Entsorgung von gefährlichen Abfällen halten.
3. Überprüfen Sie die örtlichen Vorschriften und Gesetze zur Entsorgung von Sandstrahlgut. In einigen Gebieten kann es erforderlich sein, das Sandstrahlgut von einem zugelassenen Entsorgungsunternehmen abholen zu lassen.
4. Entsorgen Sie das Sandstrahlgut auf eine Weise, die die Umwelt nicht beeinträchtigt. Vermeiden Sie das Wegwerfen des Sandstrahlguts in offenen Bereichen wie Feldern, Wäldern oder Gewässern.
5. Wenn möglich, recyceln Sie das Sandstrahlgut. Einige Materialien können recycelt werden, um neue Produkte herzustellen. Sie können mit lokalen Recyclingunternehmen Kontakt aufnehmen, um festzustellen, ob sie das Sandstrahlgut akzeptieren.

16. Störungsbehebung

Die folgende Tabelle zeigt Fehlersymptome auf und beschreibt, wie Sie Abhilfe schaffen können, wenn Ihr Produkt einmal nicht richtig arbeitet. Wenn Sie das Problem damit nicht lokalisieren und beseitigen können, wenden Sie sich an Ihre Service-Werkstatt.

Störung	Mögliche Ursache	Abhilfe
Strahlgut wird nicht gefördert	Druckluft nicht ange-schlossen	Schließen Sie das Produkt an den Kompressor an.
	Zu geringer Druck	Druckregler weiter aufdrehen / Druck erhöhen.
		Kompressor hat eine zu geringe Abgabeleistung (min. 200 l/min). Andere Druckluftquelle verwenden.
		Produkt auf Dichtheit prüfen
	Strahlgut ist zu feucht	Trockenes Strahlgut verwenden.
		Wasserabscheider leeren.
	Absperhahn ZuleitungStrahlschlauch geschlos-SEN	Absperhahn Zuleitung Strahlschlauch öffnen.
Zu viel Strahlgut tritt aus der Strahlpistole aus	Absperhahn ZuleitungStrahlschlauch zuweit geöffnet	Absperhahn Zuleitung Strahlgut weiter schreiben.
Druckverlust	Sicherheitsventil undicht	Kontaktieren Sie Ihr lokales Service-Center. Reparaturen nur von geschultem Personal durchführung lessen.
	Dichtungen kaputt	Dichtungen überprüfen und ggf. ersetzen.
	Schlauchverbindungen undicht	Druckluftschauch und Werkzeuge überprüften, ggf. austauschen.
	Verschluss nichtgeschlossen	Verschluss schreiben.
Sicherheitsventil schaltet nicht ab	Sicherheitsventil defekt	Kontaktieren Sie Ihr lokales Service-Center. Reparaturen nur von geschultem Personal durchführung lessen.
	Sicherheitsventil falsch eingestellt

Garantiebedingungen

Revisionsdatum 26.11.2021

Sehr geehrte Kundin, sehr geehrter Kunde,

Unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte ein Gerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der unten angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die Service-Rufnummer zur Verfügung. Die nachfolgenden Hinweise sollen Ihnen für eine problemlose Bearbeitung und Regulierung im Schadensfall dienen.

Für die Geltendmachung von Garantieansprüchen - innerhalb Deutschlands - gilt Folgendes:

1. Diese Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen für Käufer (private Endverbraucher) von Neugeräten. Die gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Für diese ist der Händler zuständig, bei dem Sie das Produkt erworben haben.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät, die auf einem Material- oder Herstellungsfehler beruhen und ist - nach unserer Wahl - auf die unentgeltliche Reparatur solcher Mängel oder den Austausch des Gerätes beschränkt (ggf. auch Austausch mit einem Nachfolgemodell). Ersetzte Geräte oder Teile gehen in unser Eigentum über. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantiefall kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unseren Garantieleistungen ausgenommen sind:

• Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung, nicht fachgerechte Installation, Nichtbeachtung der Bedienungsanleitung (z.B. Anschluss an eine falsche Netzspannung oder Stromart) bzw. der Wartungs- und Sicherheitsbestimmungen oder durch Einsatz des Geräts unter ungeeigneten Umweltbedingungen sowie durch mangelnde Pflege und Wartung entstanden sind.
• Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Werkzeugen bzw. Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Transportschäden, Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.
• Schäden am Gerät oder an Teilen des Geräts, die auf einen bestimmungsgemäßen, üblichen (betriebsbedingten) oder sonstigen tatsächlichen Verschleiß zurückzuführen sind sowie Schäden und/oder Abnutzung von Verschleißteilen.
• Mängel am Gerät, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die keine Originalteile sind oder nicht bestimmungsgemäß verwendet werden.
• Geräte, an denen Veränderungen oder Modifikationen vorgenommen wurden.
• Geringfügige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Geräts unerheblich sind.
• Geräte, an denen eigenmächtig Reparaturen oder Reparaturen, insbesondere durch einen nicht autorisierten Dritten, vorgenommen wurden.
• Wenn die Kennzeichnung am Gerät bzw. die Identifikationsinformationen des Produktes (Maschinenaufkleber) fehlen oder unlesbar sind.
• Geräte, die eine starke Verschmutzung aufweisen und davon vom Servicepersonal abgelehnt werden.

Schadensersatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen.

1. Die Garantiezeit beträgt regulär 24 Monate* (12 Monate bei Batterien/Akkus) und beginnt mit dem Kaufdatum des Gerätes. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantieansprüche müssen jeweils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Veränderung der Garantiezeit noch wird eine neue Garantiezeit durch die Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services. Das betroffene Gerät ist in gesäubertem Zustand zusammen mit einer Kopie des Kaufbelegs, - hierin enthalten die Angaben zum Kaufdatum und der Produktbezeichnung - der Kundendienststelle vorzulegen bzw. einzusenden. Wird ein Gerät unvollständig, ohne den kompletten Lieferumfang eingesendet, wird das fehlende Zubehör wertmäßig in Anrechnung / Abzug gebracht, falls das Gerät ausgetauscht wird oder eine Rückerstattung erfolgt. Teilweise oder komplett zerlegte Geräte können nicht als Garantiefall akzeptiert werden. Bei nicht berechtigter Reklamation bzw. außerhalb der Garantiezeit trägt der Käufer generell die Transportkosten und das Transportrisiko. Einen Garantiefall melden Sie bitte vorab bei der Servicestelle (s.u.) an. In der Regel wird vereinbart, dass das defekte Gerät mit einer kurzen Beschreibung der Störung per Abhol-Service (nur in Deutschland) oder - im Reparaturfall außerhalb des Garantiezeitraums - ausreichend frankiert, unter Beachtung der entsprechenden Verpackungs- und Versandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird. Beachten Sie bitte, dass Ihr Gerät (modellabhängig) bei Rücklieferung, aus Sicherheitsgründen - frei von allen Betriebsstoffen ist. Das an unser Service-Center eingesendete Produkt muss so verpackt sein, dass Beschädigungen am Reklamationsgerät auf dem Transportweg vermieden werden. Nach erfolgter Reparatur / Austausch senden wir das Gerät frei an Sie zurück. Kann das Produkt nicht repariert oder ausgetauscht werden, kann nach unserem eigenen freien Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaften Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und Verschleiß berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar.
2. Für die Geltendmachung Ihres Garantieanspruches kontaktieren Sie bitte unser Service-Center.

Bitte verwenden Sie vorzugsweise unser Formular auf unserer

Bitte senden Sie uns keine Geräte ohne vorherige Kontaktaufnahme und Anmeldung bei unserem Service-Center.

Für die Inanspruchnahme dieser Garantiezusagen ist der Erstkontakt mit unserem Service-Center zwingende Voraussetzung.

1. Bearbeitungszeit - Im Regelfall erledigen wir Reklamationssendungen innerhalb 14 Tagen nach Eingang in unserem Service-Center.

Sollte in Ausnahmefällen die genannte Bearbeitungszeit überschritten werden, so informieren wir Sie rechtzeitig.

1. Verschleißteile - Verschleißteile sind: a) mitgelieferte, an- und/oder eingebaute Batterien / Akkus sowie b) alle modellabhängigen Verschleißteile (siehe Bedienungsanleitung). Von der Garantieleistung ausgeschlossen sind tief entladene bzw. an Gehäuse und/oder Batteriepolen beschädigte Batterien / Akkus.
2. Kostenvoranschlag - Von der Garantieleistung nicht oder nicht mehr erfasste Geräte reparieren wir gegen Berechnung. Auf Nachfrage bei unserem Service-Center können Sie die defekten Geräte für einen Kostenvoranschlag einsenden und ggf. dem Service-Center schriftlich (per Post, E-Mail) die Reparaturfreigabe erteilen. Ohne Reparaturfreigabe erfolgt keine weitere Bearbeitung.
3. Andere Ansprüche, als die oben genannten, können nicht geltend gemacht werden.

Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und können ggf. unserer Homepage (www.scheppach.com) entnommen werden.

Bei Übersetzungen ist stets die deutsche Fassung maßgeblich.

Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com

Telefon: [phone] (Service-Hotline/Freecall Rufnummer dt. Festnetz**) · Telefax +49 [0] 8223 4002 20 · E-Mail: [e-mail] · Internet: http://www.scheppach.com

• Produktabhängig auch über 24 Monate; länderbezogen können erweiterte Garantieleistungen gelten

** Verbindungskosten: kostenlos aus dem deutschen Festnetz

Änderungen dieser Garantiebedingungen ohne Voranmeldung halten wir uns jederzeit vor.

Ersatzteile Zubehör

Kontakt

Reparatur Dokumente

EG-Konformitätserklärung

Originalkonformitätserklärung

Art.-Nr. / Art. no. / N° d'ident.:

SCHEPPACH

MOBILES SANDSTRAHLGERÄT - SBT-80

MOBILE SANDBLASTER -SBT-80

SABLEUSE MOBILE -SBT-80

5914401967

2014/29/EU

2004/22/EG

89/686/EWG 96/58/EG

2014/35/EU

X 2014/68/EU

90/396/EWG

2014/30/EU

2011/65/EU*

2006/42/EG

Anhang IV

Benannte Stelle:

Kennnummer der benannten Stelle:

Zertifikatsnummer:

2000/14/EG 2005/88/EG

Anhang V

Anhang VI

Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller.

Ichenhausen, 22.03.2023

Erste CE: 2021

Offensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käufer sämtliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jedes Maschinenteil, das innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden soll, kostenlos ersetzen. Für Teile, die wir nicht selbst herstellen, leisten wir nur insoweit Gewähr, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teile trägt der Käufer. Wandlungs- und Minderungsansprüche und sonstige Schadenersatzansprüche sind ausgeschlossen.

Garantie GB
