BEDIENUNGSANLEITUNG L 7005 CI CATA
CARACTERISTICAS INYECTORES QUEMADORES DE GAS TIPO PRESION INYECTORES CONSUMO CAPACIDAD TÉRMICA NOMINAL. mbar 1/100mm gh Uh Kw Kcal/h 620 20 74 - 95 1,00 860 Auxiliar G30/631 28 51 73 - 1,00 774 l 620 20 98 - 167 1,75 1617 Semirépido 630/631 28 69 127 1,75 1617 Répid G20 20 114124 - 238/286 2,50/3,00 1720/2064 apido 630/631 28 8188 182218 0 2,50/3,00 2064/2471 Fast 620 20 1241127 - 286/333 3,00/3,50 2451/2860 as! 630/631 28 88/94 218/255 0 3,00/3,50 2924/3411 Es

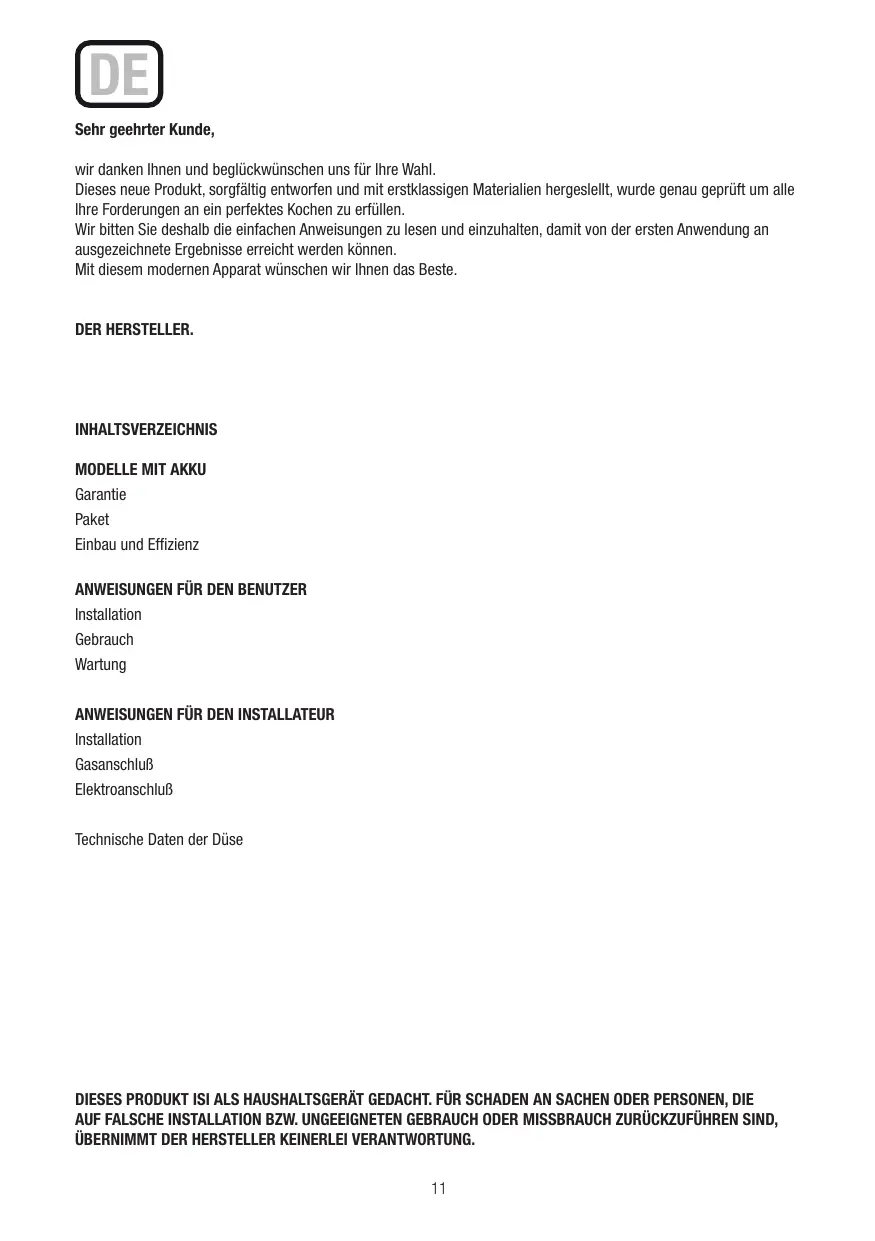

Sehr geehrter Kunde,
wir danken Innen und beglückwünschen uns für Ihre Wahl.
Dieses neue Produkt, sorgfältig entworfen und mit erstklassigen Materilien hergeslelt, wurde genau geprüft um alle Ihre Forderungen an ein perfektes Kochen zu erfüllen.
Wir bitten Sie deshalb die einfachen Anweisungen zu lesen und einzuhalten, damit von der ersten Anwendung an ausgezeichnete Ergebnisse erreicht werden kännen.
Mit diesem modemnen Apparat wünschen wir Ihnen das Beste.
INHALTSVERZEICHNIS MODELLE MIT AKKU Garantie
Einbau und Effizienz
ANWEISUNGEN FÜR DEN BENUTZER Installation
ANWEISUNGEN FÜR DEN INSTALLATEUR Installation
GasanschluB ElektroanschluB Technische Daten der Düse
DIESES PRODUKT ISI ALS HAUSHALTSGERÂT GEDACHT. FÜR SCHADEN AN SACHEN ODER PERSONEN, DIE AUF FALSCHE INSTALLATION BZW. UNGEEIGNETEN GEBRAUCH ODER MISSBRAUCH ZURÜCKZUFÜHREN SIND, ÜBERNIMMT DER HERSTELLER KEINERLEI VERANTWORTUNG.
ANWEISUNGEN FÜR DEN BENUTZER Installation
Sämtliche Installationsarbeiten (ElektroanschluB, GasanschluB, Anpassung an einen anderen Gastype, darauffolgende Einstellungen, usw.) müssen laut der geltenden Vorschriften durch Fachpersonal ausgeführt werden. Für die spezifischen Anleïtungen verweisen wir an den dem installateur vorbehaltenen Teil
Gebrauch Gasbrenner (Abb. 1).
Zur Anzündung des Gasbrenners eine Flamme gegen die Keinen Lôcher an der Brennstelle halten, wobei man den entsprechenden Knopf entgegen dem Uhrzeigersinn bis zur GroB Stellung dreht und gedrückt hält. Sobald der Brenner angezündet ist, Gasflamme auf die gewünschte Stellung regeln. Die Kiemsteilung befindet sich am Ende der Drehung entgegen dem Unrzeigersinn. Bei den Modellen mit automatischer Anzündung den Knopf wie oben beschrieben bis zur Kieinsteüung drehen, wobei man gleichzeitig auf das dafür bestimmte Anzündungsknôpfchen drückt. Bei den Modellen mit automatischer/simultaner Zündung (einhändig) nur den entsprechenden Bedienknopf wie. oben beschrieben betätigen.
Die elektrische Entladung zwischen diesem Element und dem Brenner verursacht, die Anzinding der gewünschten Brennstelle. Sobald der Brenner an ist, den Knopf sofort loslassen und die Flamme nach Wunsch regeln. Die Brennerzündung bei. den Modellen mit thermoelektrischer Sicherheit erfolgt wie in den oben beschriebenen Fällen, den Bedienknopf dabei auf max. Leistungsstufe ca. 3/5 Sekunden bis zum Anschlag gedrückt halten.Wenn der Knopf wieder losgelassen wird, kont rolleren Sie, da der Brenner angeziündet bleibt.
N.B.:- Es wird empfohlen, Tpfe mit dem richtigen Durchmesser im Verhältnis zur GrôBe der Brennstelle zu verwenden, um zu vermeiden, daB die Flammen um den Topf herum züngeln.
- lassen Sie die Kochstellen nicht mit leeren Tôpfen eingeschaltet, - verwenden Sie keine Grillgeräte auf Crystal-Kochstellen
Es wird empfohlen, den Hauythahan der Gasleitung und/oder der Gasflasche nach dem Kochen immer zu schlieBen.
* mit Reduziergitter
schnell 18x24 halbschnell D14x18 auxiliar 12x14 hilfbrenner* 18x 30
MODELLE MIT AKKU Garantie
Die Garantie (Garantieleistung) umfasst nicht die Akkus. Der Hersteller der Kochplatte haftet nicht für Fehler an den Akkus.

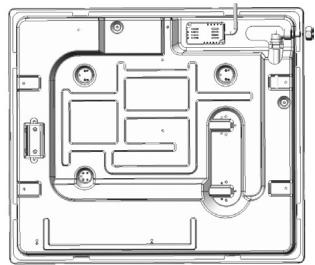

Paket Einige Modelle enthalten Akkus (Typ D oder LR20 oder R20S; 1,5 V) für die Selbstzündungsfunktion. Fach (Vorrichtung) für Einbau des Akkus an der Rückseite des Kochfelds unten links, siehe Abbildung.
Ist der Akku nicht enthalten, muss er separat zugekauft werden.
Einbau und Effizienz
Vor Einbau des Kochfelds auf der Arbeitsplatte Akku (Ausrichtung der Pole «+» und «-» beachten) in der Vorrichtung auf der Rückseite des Kochfelds unten links einlegen wie in der Abbildung gezeigt.
Vor der endgültigen Befestigung des Kochfelds auf einer Arbeitsplatte mit Dichtstoff (Fülmaterial) mit der Haftbasis (inbegriffen) sicherstellen, dass die Selbstzündung richtig funktioniert. Hierzu eine beliebige Taste drücken und entgegen dem Unrzeigersinn drehen, so dass die Markierung zum Flammensymbol zeigt Abwarten, bis sich Funken gefolgt von dem typischen Knistern bilden.
Wenn die Selbstzündung nicht richtig funktioniert, Akku auf VerschleiB prüfen und austauschen. Wenn das Problem weiterhin besteht, technischen Kundendienst oder Wartungsdienst benachrichtigen.
Vor jeder Wartungsarbeit das Gerät ausschalten. Für eine lange Lebensdauer des Geräts muB es unbedingt regelmäBig gründlich gereinigt werden. Dazu folgendes beachten:
Die Teile aus Glas, Stahl und/oder Email müssen mit milden, im Handel erhältichen Mitteln gesäubert werden Verwenden Sie au keinen Fall chlorhaltige Mittel (Bleichmitel, usiu ).
Lassen Sie keine säurehalligen oder alkalischen Speisereste (Essig, Zitronensaft, uswr) auf der Arbeitsfläche;
Die losen Teile der Brennstellen müssen in warmem Seifenwasser regelmäfig gewaschen und gut abgetrocknet werden. Kontrollieren Sie, daë die Lücher nicht verstopft sind.
Die Elektrokochplatten mit einem feuchten Lappen säuber und danach mit einer sehr dünnen Ülschicht schmieren, während sie noch lauwarm sind.
Die rostfreien Roste aus Stahl bekommen einen bläulichen Beschlag, nachdem sie erhitzt worden sind, aber dies bedeutet, keinerlei. Beeinträchtigung der Qualität. Um sie wieder auf ihren ursprünglichen Anschein zu bringen, Kônnen Sie sie mit einem leichten Scheuermittel reiben.
NB. -Das eventuelle Schmieren der Hähne muB immer durch Fachpersonal und nur im Fall von Betriebsstôrungen vorgenommen werden.
Der Gasschlauch muB auf seinen guten Zustand regelmäBig kontrolliert werden. Im Fall von Lecken den Schlauch durch Fachpersonal sofort ersetzen lassen.
Instandhaltung glaskeramik Oberflache

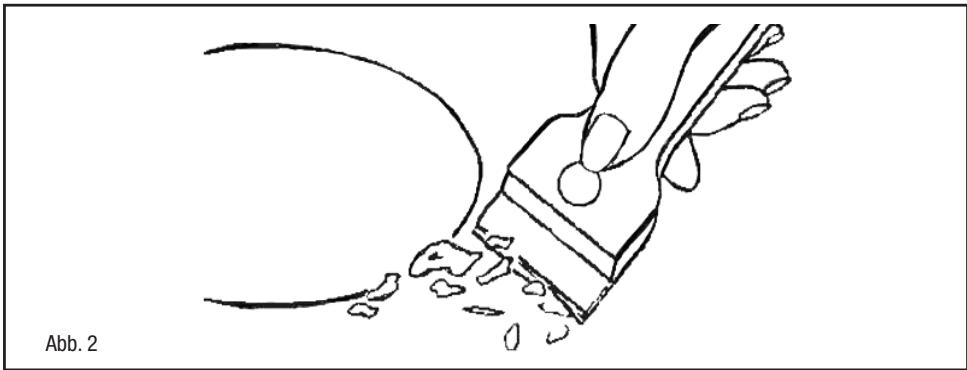

(Ab. 2) Vor allem Essensreste und Fettspritzer von der Kochoberfläche mit einem Schaber entfemen. Danach die warme Fläche mit Sidol oder Stahtix und Küchenpapier säubern, dann mit Wasser abwaschen und einem sauberen Lappen trocknen. Spuren von Aluminiumfolie, Plastikgegenständen, Zucker oder stark zuckerhaltigen Speisen müssen sofort von der warmen Kochfläche mit einem Schaber entfernt werden um môgliche Schäden der Plattenoberfläche zu vermeiden. Auf keinen Fall Schwämme oder Scheuerlappen verwenden; den Gebrauch von aggressiven chemischen Putzmitteln wie Forospray oder Fleckenreinigern vermeiden.
Verwenden Sie zur Reinigung der Kochfläche keine Dampfreiniger.
ANLEITUNGEN FÜR DEN INSTALLATEUR Instalaciôn
Dieses Gerät ist mit einer Vorrichtung zur Beseitigung der Verbrennungsgase nicht angeschlossen. Installation und AnschluB müssen laut den geltenden Vorschriften ausgefürt werden. Gerät nur in ausreichend belüftelen Räumen und nach den gesetzlichen Vorschriften aufstellen.
Die Menge der benôtigten Verbrennungsluft darf nicht unter 2,0 m°h pro installirte KW-Leistungseinheit liegen. Siehe Heizleistungstabelle.

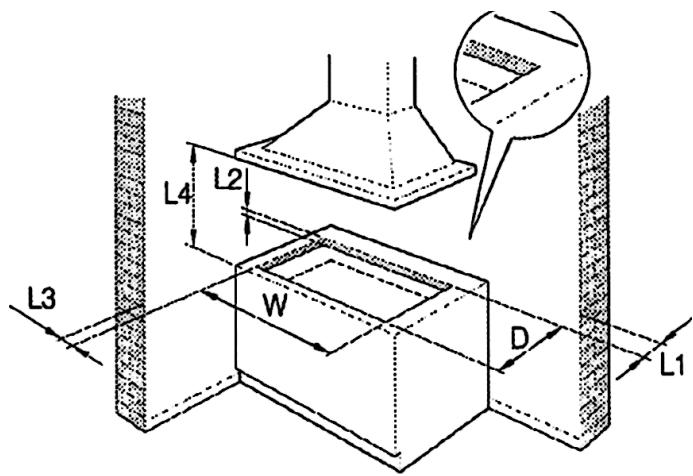

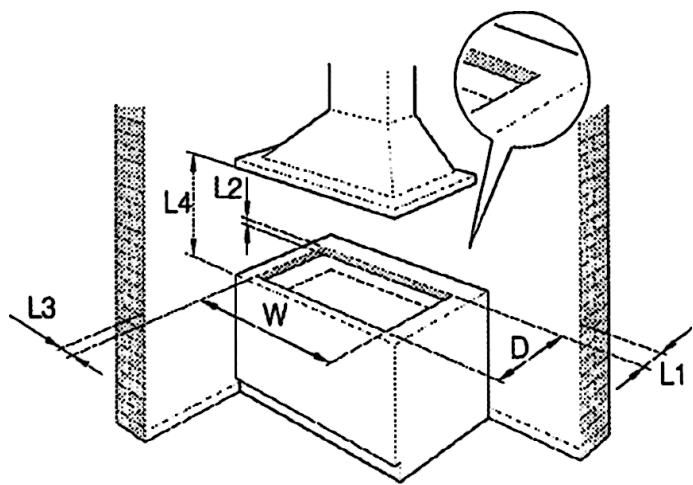

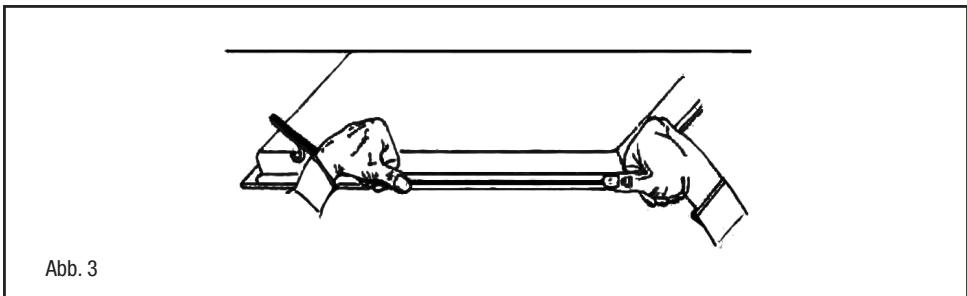

Das Gerät ist für den Einbau in einer Arbeitsfläche vorgesehen, wie aus der Abbildung ersichtlich wird. Vor dem Einsetzen der Kochmulde ist die Dichtung auf dem gesamten Umfang des Einbauausschnilts anzubringen.
+ ob die Anlage selbst nach den gesetzlichen Vorschriften geerdel ist. Die Erdung ist bindend vor geschrieben. Falls das Gerät kein Kabel und/oder keinen Stecker besitt, verwenden Sie. den Kenndaten und der Betriebstemperatur entsprechendes Material. Das Kabel darf an keiner Stelle eine Temperatur erreichen, die mehr als 50°C über der Raumtemperatur iegt.
Falls direkt an das Netz angeschlossen werden sol, wird ein allpoliger Schalter mit einer minimalen Offnung der Kontakte von 3 mm entsprechend der Kenndaten und der geltenden Vorschriften (das gelb/grüne Erdungskabe dart nicht vom Schalter unterbrochen werden) benôtigt.
Die Steckdose oder der allpoliger Schalter müssen bei installiertem Gerät einfach zu erreichen sein
Der Hersteller übernimmt keinerlei Verantwortung falls die angeführten Sicherheitsvorschriften nicht eingehalten werden.
Wenn das Netzkabel schadhaft ist, muss es durch ein Kabel oder Spezialset ersetzt werden, das beim Hersteller oder beim After-Sales-Service angefordert werden muss.
Bitte venwenden Sie kein Silikon für die Abdichtung. Verwenden Sie nur das mitgelieferte Dichtband. Bitte venwenden Sie keine Tontôpfe und Flammenverteller.

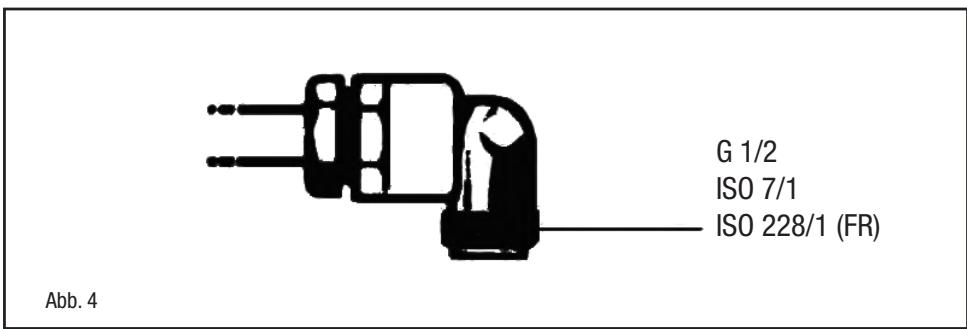

(s. Abb. 4) Das Gerät an die Gasflasche oder an das Gasversorgungsnetz nach den geltenden Vorschriften anschlieBen und dabei sicherstellen, daë das Gerät auf den vorhandenen Gastyp eingestelt ist (wenn es nicht der Fall sein sole, wird auf das Kapitel “Anpassung an einen anderen Gastyp” venwiesen). Man sollte auBerdem kontrollieren, daB der Fôrderdruck den in Tab. “Technische Daten der Düse” angegebenen Werten entspricht.
AnschluB mit MetallanschluBstutzen und - rôhren, fest/halbfest
Den AnschluB mit AnschluBstutzen und (ev. flexiblen) Réhren aus Metall so ausführen, daB die inneren Teile des Geräts nicht belastet werden.
Hinweis: - Bei vollendeter Installation muB die gesamte AnschluBleitung mit einer Seifenlésung auf vollständige Dichtigkeit überprüft werden.
G 1/2 ISO 7/1 ISO 28/1 (FR)

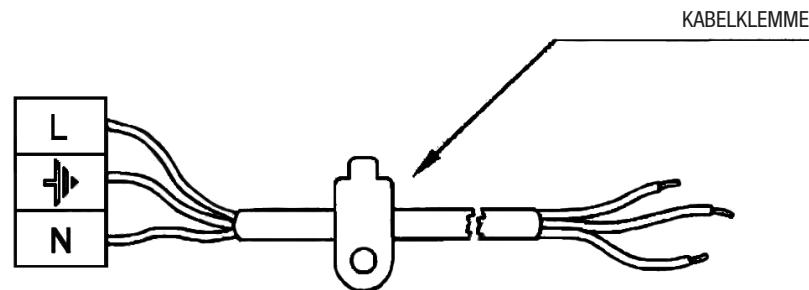

{Abb. 5) Bevor der ElektroanschluB hergestellt wird, versichern Sie sich: +_ob die Merkmale der Anlage den Angaben des Kenndatenschilds an der Unterseite der Kochfläche entsprechen;
+ ob die Anlage selbst nach den gesetzlichen Vorschriften geerdel ist. Die Erdung ist bindend vor geschrieben. Falls das Gerät kein Kabel und/oder keinen Stecker besitt, verwenden Sie. den Kenndaten und der Betriebstemperatur entsprechendes Material. Das Kabel darf an keiner Stelle eine Temperatur erreichen, die mehr als 50°C über der Raumtemperatur iegt.
Falls direkt an das Netz angeschlossen werden sol, wird ein allpoliger Schalter mit einer minimalen Offnung der Kontakte von 3 mm entsprechend der Kenndaten und der geltenden Vorschriften (das gelb/grüne Erdungskabe dart nicht vom Schalter unterbrochen werden) benôtigt.
Die Steckdose oder der allpoliger Schalter müssen bei installiertem Gerät einfach zu erreichen sein
Der Hersteller überimmt Keinerlei Verantwortung fall die angeführten Sicherheïtsvorschriften nicht eingehalten werden
Wenn das Netzkabel schadhaft ist, muss es durch ein Kabel oder Spezialset ersetzt werden, das beim Hersteller oder beim After-Sales-Service angefordert werden muss.
Anpassung an einen anderen Gastyp

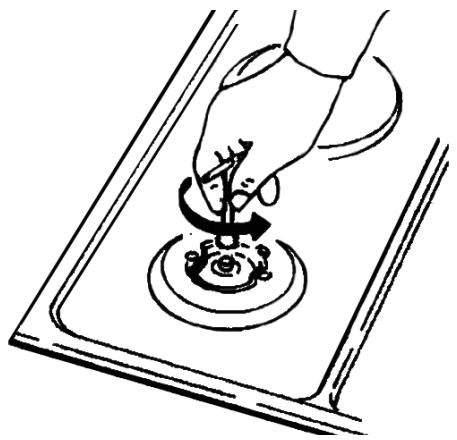

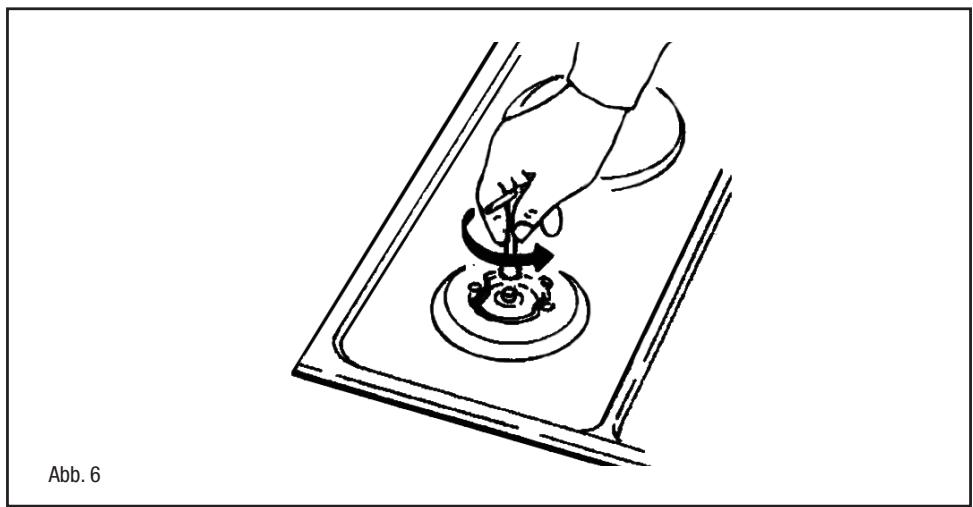

(s. Abb. 6) Wenn das Gerät für einen anderen Gastyp als der vorhandene ausgelegt ist ist folgende Vorgehensweise durchzuführen: + die Düsen (s. Ab. 6) mit den für den vorhandenen Gastyp bestimmten Disen (siehe Tab. “Technische Daten der
Düse*) ersetzen: g f FT 11

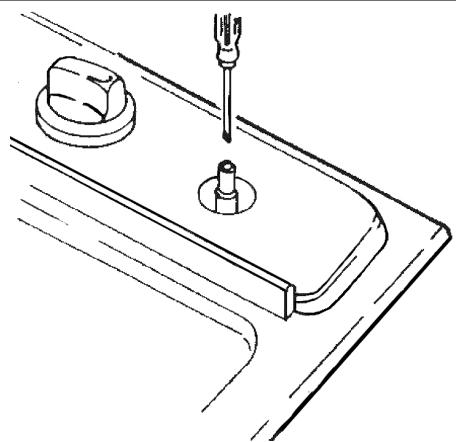

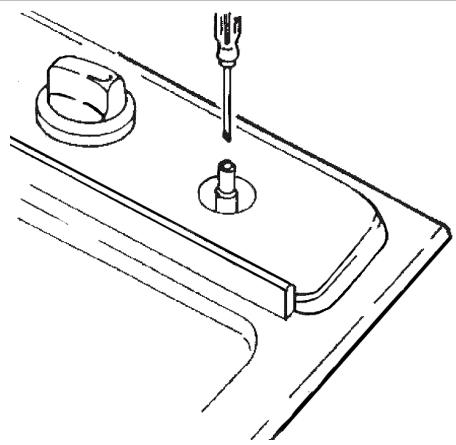

+ bei der Einstellung des Mindestwertes, den Hahnhebel auf das Minimum drehen und die Einstellschraube am Hahn mit entsprechendem Schraubenzieher drehen (s. Abb. 7). Bei Betrieb mit Flüssiggas (Butan- /Propangas) Einstellschraube fest anziehen.
