BEDIENUNGSANLEITUNG 9.5 ADURO

Rhein-Rruhr Feuerstätten Prufstelle · Im Lipperfeld 34 b · 46047 Oberhausen

Rhein-Ruhr Feuerstätten Prüfsteile

tkS

Deutsche

Aldredirierungsstelle

D-PL-17727-01-00

Kontrolerkläering nr. RRF - 40 13 3338 - 2

Proven art Prove i h.t. DIN EN 13240

Genstand for prven: Brandeovn Aduro 9-5 og Aduro 9-6

Ordregiver: Aduro A/S, Beringvej 17, DK-8361 Hasselager

Dipl.-Ing. S. Muller

Oberhausen, 26.02.2015

Skorsensfejer pategning

Dato, underskrift

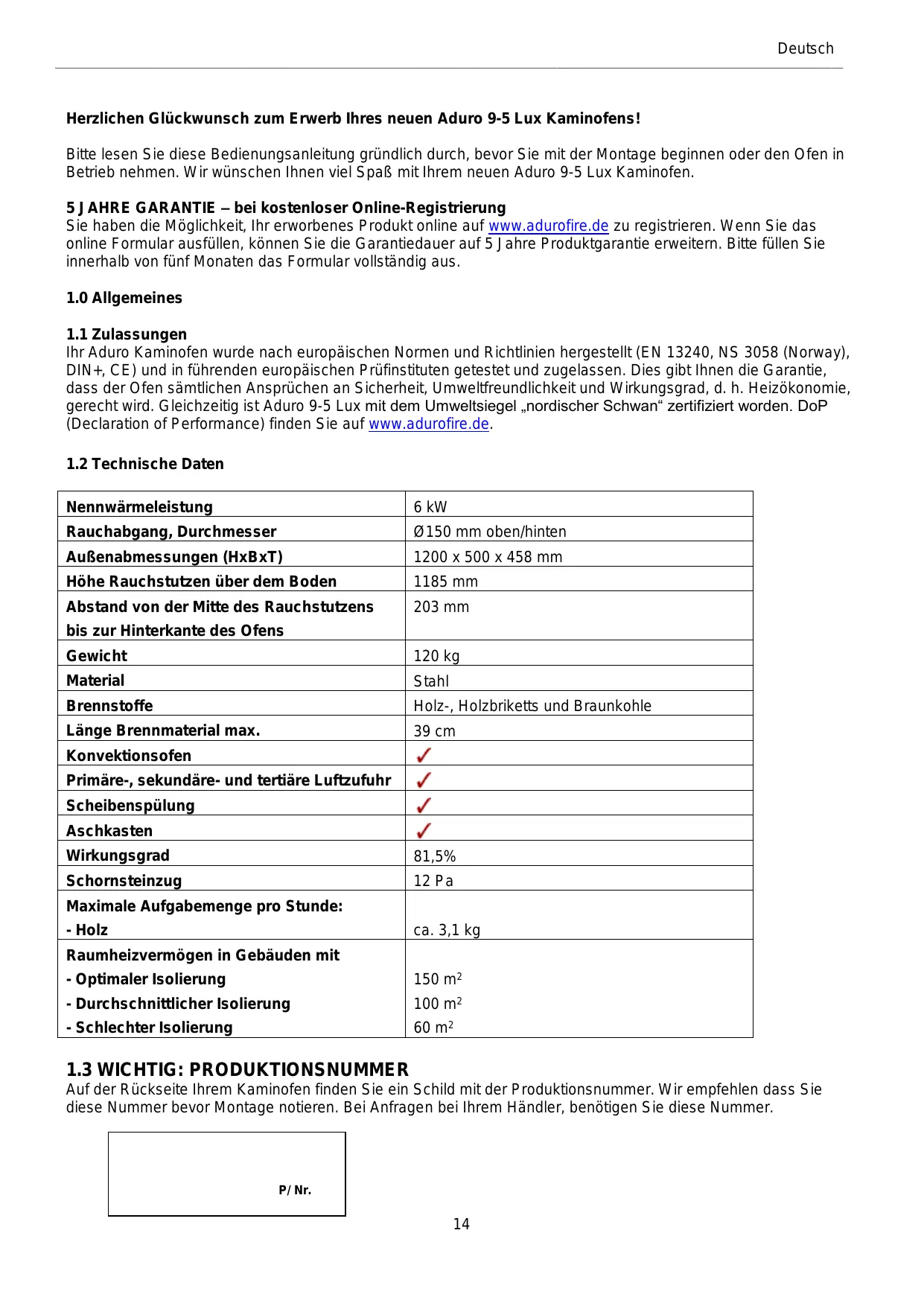

Herzlichen Glückwunsch zum Erwerb Ihr's neuen Aduro 9-5 Lux Kaminofens!

Bitten Sie die sie Bedienungsanleitung grundlich durch, bevor Sie mit der Montage beginnen oder den Ofen in Betrieb erhnen. Wir wünschen Ihnen viel Spaß mit ihrem neuen Aduro 9-5 Lux Kaminofen.

5 JAHRE GARANTIE - bei kostenloser Online-Registriierung

Sie haben die Möglichkeit, Ihr erworbenes Produkt online auf www.adurofire.de zu registrierten. Wenn Sie das online Formular ausfüllen, können Sie die Garantiedauer auf 5 Jahre Produktgarantie erweitern.itte fullen Sie innerhalb von fünf Monaten das Formular vollständig aus.

1.0 Allgemeines

1.1 Zulassungen

Ihr Aduro Kaminofen wurde nach europäischen Normen und Richtlinien hergestellt (EN 13240, NS 3058 (Norway), DIN+, CE) und in führenden europäischen Prüfinituten getestet und zugelassen. Dies gibt Ohnen die Garantie, dass der Ofen sümttlichen Ansprüchen an Sicherheit, Umweltfreundlichkeit und Wirkungsgrad, d. h. Heizökonomie, gerecht wird. Gleichzeitig ist Aduro 9-5 Lux mit dem Umweltsiegel „nordischer Schwan“ zertifiziert worden. DoP (Declaration of Performance) finds Sie auf www.adurofire.de.

1.2 Technische Daten

Nennwärmeleistung	6 kW
Rauchabgang, Durchmesser	Ø150 mm oben/hinten
Außenabmessungen (HxBxT)	1200 x 500 x 458 mm
Höhe Rauchstutzen über dem Boden	1185 mm
Abstand von der Mitte des Rauchstuzens bis zur Hinterkante des Ofens	203 mm
Gewicht	120 kg
Material	Stahl
Brennstoffe	Holz-, Holzbriketts und Braunkohle
Länge Brennmaterial max.	39 cm
Konvektionsofen	✓
Primäre-, sekundäre- und tertiarye Luftzufuhr	✓
Scheibensprülung	✓
Aschkasten	✓
Wirkungsgrad	81,5%
Schornsteinzug	12 Pa
Maximale Aufgabemenge pro Stunde: - Holz	ca. 3,1 kg
Ruumheizvermögen in Gebäuden mit - Optimaler Isolierung	150 m²
- Durchschnittlicher Isolierung	100 m²
- Schlechter Isolierung	60 m²

1.3 WICHTIG: PRODUKTIONSNUMMER

Auf der Rückseite Ihrkaminofen finden Sie ein Schild mit der Produktionsnummer. Wir empfehlen dass Sie diese Nummer bevor Montage notieren. Bei Anfragen bei Ihrm Handler, benotigen Si diee Nummer.

P/Nr.

1.4 Heimtransport

Wenn Sie ihren Kaminofen nach Hause transportieren, sollte dieser senkrecht stehen. Wenn Sie den Ofen trotzdem liegend transportieren möchen, ist esalanders wichtig die losene Teile in der Brennkammer (Gusseisenrost und lose feuerfeste Steine) zu entfernen, und Aschkasten herauszunehmen. Alternativ konnen Sie die feuerfesten Steine und den Gusseisenrost im Brennkammer liegen halten und danach mit überschüssigem Verpackungsmaterial auffullen, so dass die losene Teile festgehalten werden.

2.0 Montage des Kaminofens

Die Montage des Ofens muss den geltenden Anforderungen der Behörden sowie den örtlichen Baubestimmungen entsprechen. Wir empfehlen vor der Montage des Ofens, Kontakt mit dem örtlichen Schornsteinfeger aufzunehmen. Fragen Sie evtl. ihren Handler um Rat über die Montage.

Ihr zuständiger Bezirksschornsteinfeger ist vor Aufstellung des Kaminofens zu informieren. Er ist als Fachmann in der Lage, Ihnen mit Rat und Tat zur Seite zu stehen und wird nach der Aufstellung des Kaminofens den ordnungsgemäß Anschluß überprüfen. Nähere Angaben über gesetzliche Vorschriften zur Aufstellung und zum Betrieb von Feuerstätten konnen der jeweiligen Landesbauordnung (LBO) sowie der Feuerstättenverordnung (FeuVo) entnommen werden.

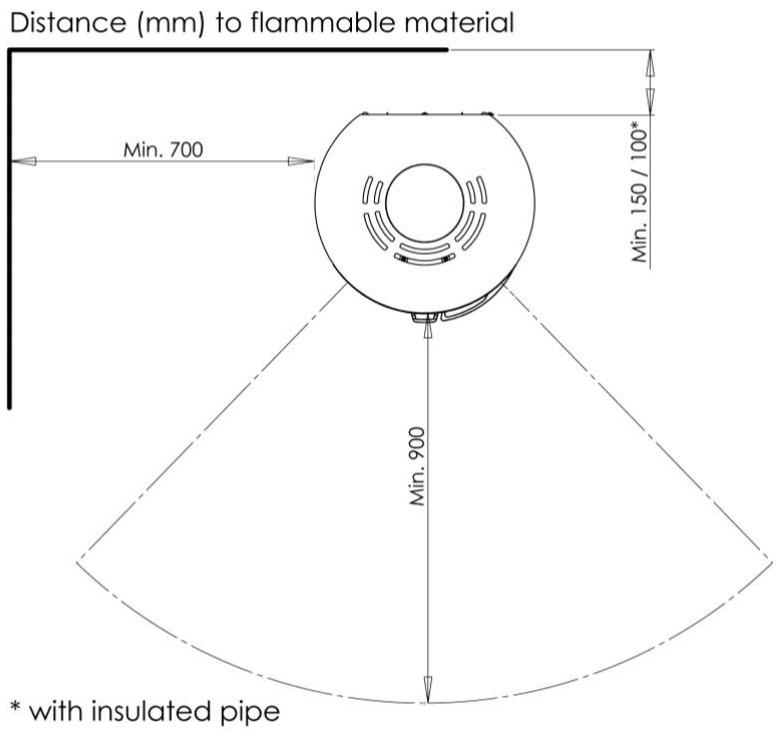

2.1 Abstand zu brennbarem Material

Nur wenn der Ofen gegen brennbares Material aufgestellt wird, gibt es Ansprüche zu Abstand. Sehen Sie die unten stehende Illustration und das Schema. Der Abstand kann durch die Aufstellung eines hinter luftfeten Strahlungsschutzbleches reduziert werden. Fragen Sie auch dazu ihren Schornsteinfeger. Das Einhalten von Abständen ist nur dann erforderlich, wenn der Ofen besoin brennbarem Material aufgestellt wird. Mit Rücksicht auf die Konvektionsluft und die Reinigung empfehlen wir jedoch, dass der Abstand zum Mauerwerk 5-10 cm beträgt. Bei Installation in einer Nische, muß es immer genugend Platz sein, damit die Konvektionsluft frei um den Ofen zirkulieren kann.

Abstand zu brennbarem Material

AbstandAPHaben	Abstand hinter dem Ofen mit isoliertem Rauchrohr	Abstand seitlich	Möblierungsabstand
15 cm	10 cm	70 cm	90 cm

Auch für den Aufstellungsplatz sind besondere Sicherheitsvorkehrungen zu treffen. So sollte der Fußboden vor dem Kaminofen aus nicht brennbarem Material bestehen (z. B. Fliesen, Klinker oder Naturstein). Besteht der Fußboden aus brennbaren oder temperaturempfindlichen Materialien, wie z. B. Holz, Parkett, Kork oder Teppich aus Natur- oder Kunstfasern, muss eine nicht brennbare Unterlage (z. B. Stahlblech oder Fliesen) vorgesehen werden. Die Mindestgroße dieser Unterlage ist in den einschlädigen Landesvorschriften festgelegt. Fragen Sie ihren Schornsteinfeger. Normalerweise muss der Boden vor dem Kaminofen mit einem nicht brennbaren Material mindestens 50 cm vor dem Ofen und 30 cm beiderseits der Feuerraumöffnung gedeckt werden.

Bodentragfähigkeit: Stellen Sie sicher, dass die Unterlage das Gewicht des Ofens und des Stahlschornsteins tragen kann.

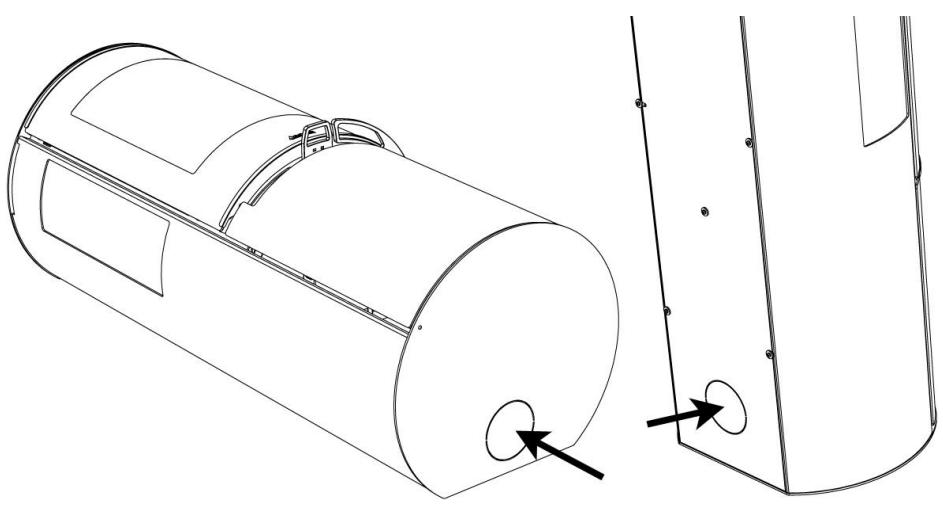

2.2 Externe Verbrennungsluftzufahr

Eine externe Verbrennungsluftzufahr führt dem Kaminofen die notwendige Verbrennungsluft extern zu. Am Aduro 9-5 Lux kann Verbrennungsluft durch einen Canal von außen zugeführten werden. Der Canal wird am Stutzen unter der Brennkammer angeschlossen. Der Kaminofen benötigt bei der Verbrennung von Holz bis zu 25m^3 Frischluft pro Stunde.

Der Stutzen des Kaminofens hat eine ässere Diameter von 78 mm und dazu wird ein Rauchrohr von 080 mm benutzt. Bei einer Rohrleitung über einen Meter muss der Rohrdiameter auf 100 mm erhöht werden, und ein entsprechend größeres Wandventil gewählt werden. In warmen Räumen soll der Kanal mit 30 mm Mineralwolle gedämmt werden, die außen mit einer Dampfsperre abgedeckt wird. In der Buchse zwischen dem Rohr und der Wand (oder Boden) ist es wichtig mit Dichtungsmaterial abzudachten.

Der Kaminofen ist davonVBoreitet, dass das Rohr mit externer Luftzufuhr unterst hinten auf dem Ofen oder unter dem Ofen herausgenommen werden kann (Sehen Sie die unten stehende Illustration).

Installationsmöglichkeiten

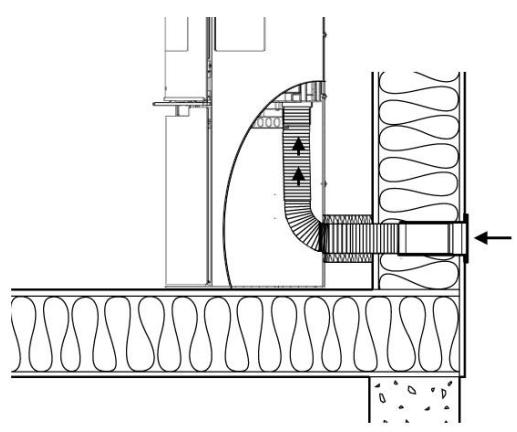

Indirekt durch Außenwand

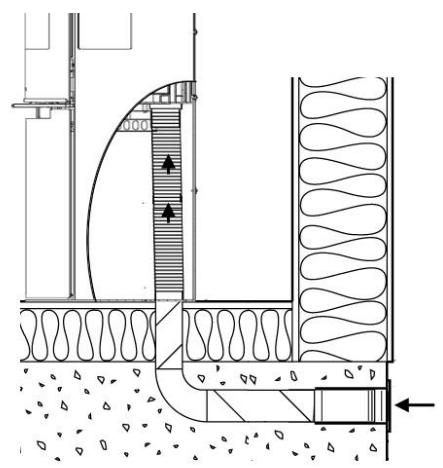

Durch Boden und Fundament

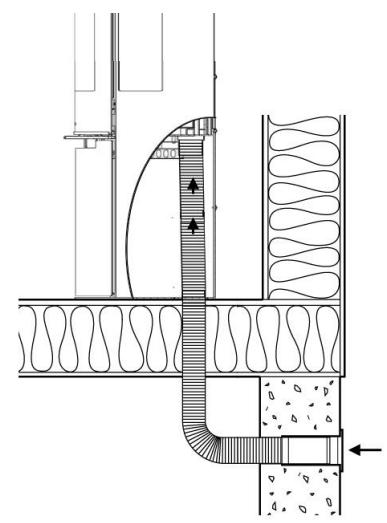

Durch Boden und Kriechkeller

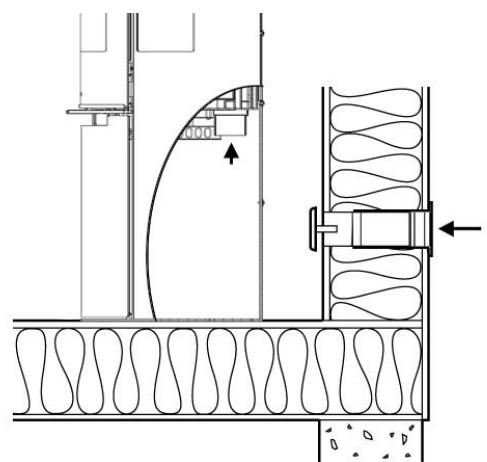

DurchMauer

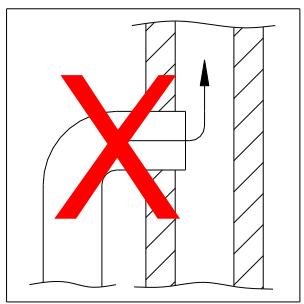

2.3 Rohranschluss

Aduro 9-5 Lux ist bei der Lieferung immer für Rauchabzug obenVBorbereitet. Wenn das Rauchrohr hinten montiert werden soll, muss die runde Deckplatte oben an der Rückseite des Ofens abgebrochen werden. Danach muss der Rauchstutzen (sitzt bei dem oberen Rauchabzug oben auf dem Ofen) mit der Deckplatte (die Platte, die den Rauchabzug haltendeckt) umgetauscht werden. Der innerste Hitzeschild (der an der Rückseite befestigt ist) soll demontiert werden, da diese nicht fur den Abgang halten benutzt werden soll. Schließlich wird die Schmuckplatte aufgelegt (Platte finden Sie im Aschkasten). Für Aduro Kaminofen wird ein Rauchrohr mit einem 150~mm Diameter benutzt.

2.4 Rohranschluss

Aduro 9-5 Lux ist bei der Lieferung immer für Rauchabzug obenVBorbereitet. Wenn das Rauchrohr hinten montiert werden soll, muss die runde Deckplatte oben an der Rückseite des Ofens abgebrochen werden. Danach muss der Rauchstutzen (sitzt bei dem oberen Rauchabzug oben auf dem Ofen) mit der Deckplatte (die Platte, die den Rauchabzug haltendeckt) umgetauscht werden. Der innerste Hitgeschild (der an der Rückseite befestigt ist) soll demontiert werden, da diese nicht fur den Abgang halten benutzt werden soll. SchlieBlich wird die Schmuckplatte aufgelegt (Platte finden Sie im Aschkasten). Fur Aduro Kaminofen wird ein Rauchrohr mit einem 150~mm Diameter benutzt.

Bauart 1 (selbstschließe)

Der Feuerraum muss bei Betrieb und Stillstand geschlossen bleiben, da sonst weitere am gleichen Schornstein angeschlossene Feuerstätten erheblich beeinflusst werden. Die Feuerraumtur ist selbstschließend. Sie darf nur zum Nachlegen des Brennstoffes geöffnet werden. Die Selfschaftsfunktion wird durch eine im Scharnier der Feuerraumtur eingesetzte Rückstellfeder gewährleistet.

Für eine Mehrfachbelegung sind Geräte nur geeignet, wenn:
- Das Gerät ist nur mit geschlossenen Türen zu betreiben
- Die Tür(en) sowie alle Einstelleinrichtungen des Geräts sind zu schreiben, wenn das Gerät außer Betrieb ist.

3.0 Heizen im Kaminofen

3.1 Wichtige Warn- und Sicherheitshinweise

• Lassen Sie niemals Kinder unbeaufsichtigt in der Höhe des Kaminofens, wenn dieser in Betrieb ist, sein.
  Die Verletzungsgefahr an offen Teilen des Kaminofens ist erheblich.
• Bewahren Sie niemals leicht entzündliche Flüssigkeiten wie Benzin oder Spiritus in der unmittelbaren Höhe des Kaminofens auf.
• Verwenden Sie niemals leicht entszündliche Flüssigkeiten zum Anzünden des Kaminofens.
• Eine Abluft-Dunstabzughaube, die im gleichen oder in anliegenden Räumen betrieben wird, kann zu Austreten von Rauchgas in den Aufstellraum führen, wenn dem Raum zu weniger Frischluft zugeführrt wird.
  Heiße Asche darf nicht in die Mülltonne oder ins Freie weggeworfen werden.
• Der Kaminofenarficht mit offener Feuerraumturt betrieben werden. Nur wahrend der Anzundung kanne die Tur die ersten paar Minuten angeleht werden.
• Im Falle eines Schornsteinbrands: Schließen Sie alle Drosselklappen und rufen Sie die Feuerwehr an.

3.2 Brennmaterialien

Der Kaminofen ist für Holz, Holzbriketts und Braunkohle geeignet. (Wenn Sie Braunkohlebrikets benutzen, muss die Primäre Luftzufuhr immer offen sein, d.h. die Aduro-tronic Automatik muss demontiert werden). Das Bundes-Immissionsschutzgesetz schreiben vor, dass nur trockene naturbelassene Holzer (Feuchtgkeitsgehalt hochstens 18 %) als Brennstoff für Kleineuerstätten verwendet werden dürfen. Nasses Holz führt zu stärkerer Teerbildung. Am besten geeignet sind Holzscheite von ca. 10 cm Umfang und max 39 cm Länge aus mindestens zwei Jahren trockengelagertem Buchen-, Eichen-, Birken- oder Obstbaumholz.

Wichtig: Ein Kaminofen ist keine „Müllverbrennungsanlage". Auf keinen Fall)dufen Kohlegruß, Feinhackschnitzel, Rinden- und Spanplattenabfälle, feuchtes und/oder mit Holzschutzmitteln behandeltes Holz, Papier und Pappe (außer zum Anzünden) verbrannt werden. Fossil Brennstoffe durren auch nicht verwendet werden. Das Verbrennen von Abfall ist gemäß Bundes-Immissionsschutzgesetz verboten. Die bei der Abfallverbrennung entstehenden Abgase konnen ihre Gesundheit gefährden sowie Schäden an den Schamotten- und Metalteilen Ihres Kaminofens und am Schornstein verursachen.

3.3 Anzünden und Anheizen

Das Anzünden ist für einenchnellen und effektiven Start der Verbrennung von großer Bedeutung.

1) Öffnen Sie den Schieber unter der Tur (ganz Herausziehen). Die unten stehende Illustration zeigt die Schiebereinstellung.
2) Legen Sie ein Stück gespaltenes Holz quer in die Brennkammer und zwei Zündtabs darüber. Entzüden Sie die Zündtabs und legen Sie gleich danach noch ein gespaltenes Holzstück daneben und eine keinere Holzstückequer obendrauf. Die Zündtabs brauchen ein bisschen Luft - die Holzstücke müssen jedoch dicht an einander liegen, um einander aufzuwärmen.
3) Lassen Sie die Tur 1 cm offen, bis das Glas so warm ist, dass es nicht mehr berührt werden kann. Schließen Sie dann die Tur. Wenn es klare sichbare Flammen gibt, und das Feuer gut brennt, schreiben Sie die primäre Luftzufahr unter der Tur.

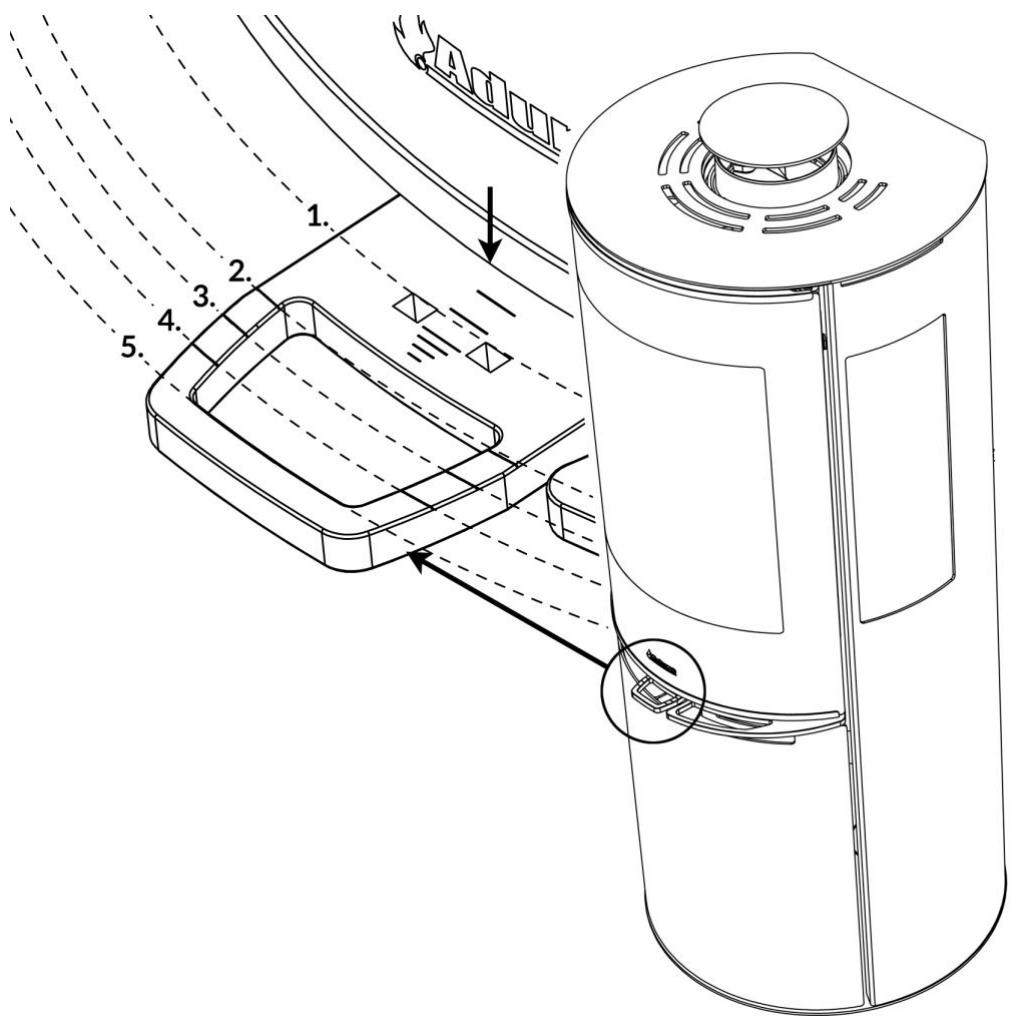

Benutzen Sie die Turkante um die Position der Luftzufuhr abzulesen

1: Primäre-, sekundäre- und tertiäre Luftzufuhr sind ganz offen. Diese Position kann mit dem Aduro Schlüssel festgehalten werden. Der Schlüssel muss in den zwei Lächern festgesetzt werden.
2: Primäre Luftzufuhr ist geschlossen. Sekundäre- und tertiäre Luftzufuhr sind ganz offen.
3: Primäre Luftzufuhr ist geschlossen, die sekundäre Luftzufuhr ist halbwegs geschlossen und die tertiäre Luftzufuhr ist ganz offen.
4: Primäre- und sekundäre Luftzufuhr sind geschlossen. Tertiäre Luftzufuhr ist ganz offen.
5: Regler ist ganz eingeschoben.

ACHTUNG: Die einzelnen Bedienungselemente werden öfters sehr heißt! Zur Bedienung im bereits Zustanditte die als Zubehör mitgelieferte „kalte Hand" benutzen.

Auf www.adurofire.de finden Sie den Film „So haben Sie mit Ihr Kaminofen Erfolg“, wo Sie sehen können wie Sie den Ofen bedieten.

3.4 Erste Inbetriebnahme

Der Ofen ist in Mehrwegverpackung verpackt (Holz und Plast). Diese muss in Übereinstimmung mit den nationale Vorschriften bezüglich Entsorgung von Abfälle entsorgt werden. Das Verpackungsholz kann eventuell in kleineren Stücken zersägt werden und zum erstmaligen Anheizen des Kaminofens benutzt werden. Beim ersten Heizen im Ofen muss vorsichtig vorgegangen werden, da alle Materialien sich an die Wärme gewöhnt werden müssen. D. h. den Kaminofen langsam aufwärmen, bis er Höchstwärme erreicht. Danach mehrere Male nachlegen, so dass der Ofenrecht gut durchgewärmt wird. Der Lack, mit dem der Ofen lackiert ist, hörtet beim ersten Feuern, und damit konnen Rauch-/Geruchsbelastigungen entstehen. Sorgen Sie deshalb immer für eine gute Entlüftung.

Bitte seien Sie darauf aufmerksam, dass sich die Farbe der Handschuhe auf den Ofen abfärben kann, wenn der Lack nicht genügend gehartet ist.itte berühren Sie deswegen erst die Tur nach den ersten 2-3 Anzündungen. Wahlend der ersten Inbetriebnahme, die mit etwa 1kg Holz durchgefuhrt werden muss, muss die Tur leicht angeleht bleiben undarf nicht geschlossen werden, bis der Ofen kalt ist. Dies ist zu verhindern, dass die Dichtung am Ofen klebt.

3.5 Heizanleitung

Der Kaminofen ist für intermittierende Verbrennung vorgesehen.

Um die Beste Verbrennung zu sichern, muss der Effekt/die Wärmeabgabe mit dem Holz reguliert werden. Kleinholz gibt kräftiger Verbrennung als große Holzscheite, da die Oberfläche größter ist und dadurch wird mehr Gas freigegeben. Entscheidend für die Verbrennung ist auch die Menge von Holz in der Brennkammer. Bei normalem Gebrauch soll nicht mehr als zwei Holzscheite eingelegt werden. Wenn ein hoher Effekt erfordert wird, kann mehr Holz nachgelegt werden. Die nominelle Wärmeleistung wird beim Einlagen von ca. 1,5 kg Holz pro Stunde erreicht.

3.6 Schieber

Der Kaminofen ist mit einem Schieber unter der Tur verstellt, der die Verbrennungsluft reguliert, d. h. die primäre, sekundäre und tertiäre Luftzufahr. Wenn der Ofen gefeuert wird, muss der Ofen immer sekundäre und tertiäre Luftzufahr zugeführrt werden. Mit dem Schieber konnen Sie den Ofen an dem Schornsteinzug und der gewünschten Wärmeeffekt anpassen. Je länger der Schieber Herausgezogen wird,esto mehr Luft wird zugefuht und desto kräftigere wird die Verbrennung. Obenstehende Illustration zeigt wieviel Luft bei verschiedeneen Scheibereinstellungen zugeführrt wird. Wenn der Schieber ganz Herausgezogen ist, wird die maximale Luftmenge zugeführht. Die Aduro-tronic Automatik schliesst automatisch die primäre Luftzufahr nach 6 Minuten. Der Kaminofen Funktioniert unter normalen Umständen mit der Sekundäluft zwischen 60% und 100% offen (d. h. der Schieber musz zwischen Position 2 und 3 eingeschoben werden). Der Schieber darf nie so geschlossen sein, dass die Flammen ausgehen. Um eine saubere und effektive Verbrennung zu sichern muss es immer sightbare Flammen geben. Eine zu niedrige Luftzufahr kann zu einer schlechten Verbrennung, hohen Emissionen als auch einer schlechten Wirkungsgrad führen.

Wenn der Ofen mit niedrigster Leistung brennen soll - d.h. um etwa 3kW , muss die sekundäre Luftzufuhr nach 45 Minuten nachdem das Holz angezündet wurde, fast geschlossen werden. Zu dem Zeitpunkt gibt es nur einzeln Flammen und der Ofen brennt sauber mit Hilfe der tertiären Luftzufuhr hinten in der Brennkammer.

3.7 Primäre Luftzufuhr

Wenn neues Holz einlegeit wird, muss die primäre Luftzufuhr geöffnet werden, bis das Feuer richtig brennt. Um das Holz optimal auszunutzen, muss das Nachlegen von Holz erst dann erfolgen, wenn eine solide Glutschicht erreicht ist, und es notig ist, die primäre Luftzufuhr zwei Minuten zu öffnen, um die neuen Holzsche anzuzünden.

Um das Risiko zu reduzieren, dass Asche aus dem Ofen kommt beim Nachlegen von Holz, ist es eine gute Idee, der Schieber unter der Tur eine Minute, bevor die Tur geöffnet wird, zu öffnen. Dies sichert einen higheren Zug durch den Ofen und reduziert dadurch das Risiko, dass Asche aus dem Ofen fällt.

Achtung: Wenn der Kaminofen überforderd wird und mehr als ca. 3,1 kg Holz pro Stunde abbrennt, gibt es ein Risiko, dass sich der Lack verfürt und später abfällt. Der Ofen kann später lackiert werden – dies ist jedoch nicht von der Garantie umfasst. Sonstige Schäden am Kaminofen, die durch die Überforderung des Ofens entstanden sind, sind auch nicht von der Garantie umfassen.

3.8 Aduro-tronic

Die Aduro-tronic ist eine patent angemeldete Automatik, die den Kaminofen für Sie bedient. Sie müssen nur noch daran denken, den Ofen mit trockenem Holz zu beladen und die Automatik zu aktivieren. Den Rest macht die Aduro-tronic - und Sie konnen in Ruhe das Feuer und die effektive Verbrennung genießen. Die Aduro-tronic ist eine manuell zu bedienende Mechanische Startautomatik, die ohne Strom arbeitet/funktioniert.

Achtung: Um jeder ein optimales Verbrennungsergebnis zu erzielen, ist es wichtig, immer trockenes Holz in der richtigen Höhe zu verwenden.

3.8.1. So bedienen Sie ihre Aduro-tronic

Beim Anzüden

Beim ersten Anzünden ist es wichtig, dass das Feuer eine maximale Menge an Primäreluft zugeführrt werden kann. Deshalb kann der Anlaufschieber „zwangsgeöffnet“ werden. Um die Aduro-tronic in der Position „zwangsgeöffnet“ zu stellen, gehen Sie wie folgt vor:

1. Ziehen Sie die primäre Luftzufuhr hersaus.
2. Setzen Sie den Aduro-Schlüssel dazwischen.

Wenn der Kaminofen heiß ist und am Boden der Brennkammer eine Glutschricht entstanden ist, kann die Aduro-tronic auf die Automatik Position gestellt werden, d. h. den Schlüssel wieder entfernen.

Alternative kann die Tür die ersten paar Minuten während der Anzündung angelehtn werden (ohne Schlüssel).

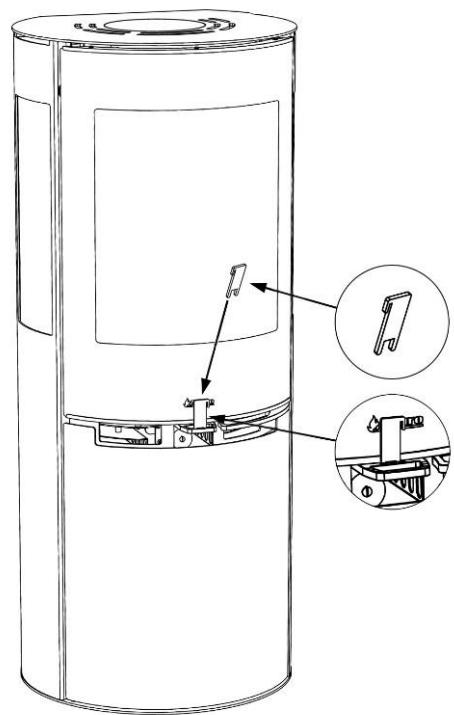

Beim Befeuern

Immer wenn neues Holz nachgelegt wird, muss binnen der ersten Minuten eine genau bemessene Menge Primäreluft zugeführrt werden. Es ist jedoch wichtig, dass diese Belüfung mit der Primäreluft nicht zu lange dauert. Nur dann kann eine optimale Verbrennung sichergestellt werden. Die Aduro-tronic sorgt davon, dass die primäre Luftzufuhr zum richtig Zeitpunkt wieder gedrosselt wird. Sie aktivieren die Automatik durch ein Herausziehen der Primäreluftklappe, sobald neues Holz nachgelegt wird. Die Automatik schließt danach die Primäreluft.

Die Regulierung der Aduro-tronic Automatik

Die Automatik ist vom Werk her so eingestellt, dass die primäre Luftzufuhr im Laufe von den ersten 5 Minuten schließt. Diese Einstellung wurde beim dänischen Technologischen Institut beim Test von Kaminöfen mit Brennholz in der „Standardgroße" und mit einer maximalen Feuchtigkeit von 18% verwendet. Als „Standardgroße" für Brennholzsche gilt eine Länge von ca. 30~cm und eine Dicke von ca. 10× 10~cm . Beim Testen wurde außer dem „Standardschornstein" verwendet. In der Praxis konnen diese Verhältnisse natürlich variieren. Die Aduro-tronic lasst sich daher/gen auf die Verhältnisse Ihres Kaminofens einstellen. Wenn Sie möchten, dass die primäre Luftzufuhr etwas langsamer gedrosselt werden soll (z. B. wenn Sie einen etwas engeren Schornsteinzug haben, ihre Holzsche etwas größter sind oder Sie noch seltener nachlegen möchten):

Justieren Sie die Schraube auf der Vorderseite der Steuerungseinheit mit Hilfe eines kleinen Inbusschlüssels, damit die Drosselung langsamer vonthatten gehen. Drehen Sie die Schraube nach rechts um die Schließzeit zu verlangern und nach links um die Schließzeit zu verkürzen. Aduro-tronic muss nach maximal 6 Minuten geschlossen sein.

3.9 Ventilation

Beim Betrieb der Feuerstätte muss eine ausreichende Raumbelüfung, d. h. Außenluftzufahr in dem Aufstellungsraum sichergestellt werden. Dies kann durch ein geöffnetes Fenster oder eine geöffnete Außentür erfolgen. Sicherer ist jedoch, wenn gleichzeitig mit der Aufstellung des Kaminofens eigens für die erforderliche Verbrennungsluftzuführung eine besondere Öffnung in die Außenwand im Bereich des Aufstellungsplatz des Kaminofens geschaffen wird. In die Öffnung, wird ein einstellbares Läuftungsgitter eingesetzt, welche sich von der Raumseite her öffnen und schließen laßt. Der Kaminofen besteht bei der Verfeuerung von Holz bis zu 25 m³ Frischluft pro Stunde.

4.0 Schornstein

Datazur Berechnung des Schornsteins (bei Nennwärmeleistung):

	Holz
Abgastemperatur gemessen bei [20℃]	245
Förderdruck bei Nennwärmeleistung [mbar]/[Pa]	0,12/12
Abgasmassenstrom [g/s]	5,7

Um einen einwandfrei Betrieb des Kaminofens sicherzustellen, muss der Schornsteinzug möglichst konstant auf einem Wert von 0,10 bis 0,14 mbar, gemessen im Rauchrohr hinter dem Ofen, gehalten werden. Da der Schornsteinzug von mehreren veränderlichen Faktoren wie Außenlufttemperatur, Rauchgastemperatur, Schornsteinbelegung, Windstarke usw. beeinfluit wird, ist er im Jahresverlauf sehr unterscheidlich. Wenn es nicht möglich ist, einen tatsächlichen, ausreichenden Zug zu etablieren, kann ein Rauchsauger am Schornstein montiert werden. Wenn der Zug zu hoch ist, kann man eine Klappe zu Regulierung des Schornsteinzuges montieren. Kontaktieren Sie den örtlichen Schornsteinfeger für{nahere Beratung.

Für die Höhe des Schornsteins gibt es keine besonderen Bestimmungen, jeder sollte er so hoch sein, dass genügend Schornsteinzug entstehen – über 12 Pa. Wenn der empfohlene Schornsteinzug nicht erreicht wird, können Probleme mit Rauch durch die Tur entstehen.

4.1 Fehlender Zug im Schornstein

Wenn der Schornstein zu niedrig, undicht oder mangelhaft isoliert ist, kann es Probleme mit dem Zug verursachen (lassen Sie den Schornsteinfeger dies beurteilen). Der Zug muss ungefahr 0,10 - 0,14 mbar sein.

Wenn der Zug in Ordnung ist, kann die Anzündphase durch das Einlagen mehrerer dürneren Holzsche verlangert werden, damit der Schornstein gut durchgewärmt wird. Der Zug ist erst dann optimal, wenn der Schornstein warm wird. Die Anzündphase wird verlangert, wenn mehr Kleinholz und zwei Zündtabs eingelegt werden. Wenn die Glutschicht solide ist, legen Sie noch 2-3 gespaltene Holzstücke daraufuf.

Betrieb in der Übergangszeit

Bei Außentemperaturen über ca. 15^ kann es bei geringer Feuerungsleistung u. U. zur Beeinträchtigung des Schornsteinzuges kommt, so dass die Rauchgase nicht mehr vollständig abziehen (Qualm, Geruch nach Rauchgasen). In thisem Fall erhöhen Sie die Verbrennungsluft. Geben Sie in der Folge geringere Brennstoffmengen auf. Schließen Sie die Türen und Luftschieber der anderen am gleichen Schornstein angeschlossenen Feuerstätten, die nicht in Betrieb sind. Kontrollieren Sie die Reinigungsoeffnungen des Schornsteins auf Dichtheit.

5.0 Wartung und Reinigung

Dichtungen

Kontrollieren Sie, dass die Dichtungen unbeschädigt und weich sind. Ist dies nicht der Fall, sollenen sie ausgewechselt werden. Außen dem sind die Tur- und Verschlussscharniere mit Kupferfett einzufetten.

Glasscheibe

Die große Glasscheibe bleibt sauber dank werkungsvoller Scheibenspulung - einem Luftvorhang, der das Verrußen der Scheibe verhindert. Voraussetzungen für die Scheibenspulung sind die Benutzung von trockenem Holz und dass der Schornstein den nötigen Zug hat. Nasses Holz kann Rußflecken an der Scheibe verursachen. Am einfachsten bei starker Verrußung ist es, die Scheibe mit Kaminglasreiniger zu putzen oder einem Stück Kuchenrolle, eventuell mit ein bisschen Wasser und ein weniger Asche darauf, zu reinigen. Zuletzt mit trockener Kuchenrolle abtrocknen. Wenn diese Reinigung durchgeführt wird, muss das Glas kalt sein. Am besten benutzten Sie jedoch den Aduro Easy clean Schwamm.

Die Brennkammer

Die effektive Isolierung der Brennkammer kann mit der Zeit verschleiben. Es hat für die Effektivität des Ofens keine Bedeutung, dass die Isolierung reibt. Sie sollen jeder ausgewechselt werden, wenn der Verschleib die Hälfte der ursprünglichen Stärke übersteigt. Sie können selbst die Platten, die als ein kompletter Satz erhältlich ist, umtauschen. Sehen Sieitte www.aduroshop.de. Sie können auch ganze Platten kaufen, und die alten Platten kopieren.

Asche

Der Aschkasten wird am einfachen entleert, indem eine Abfalltute über die Schublade gezogen wird, diese umgedreht und danach wieder vorsichtig aus der Tute herself gezogen wird. Asche wird durch die Müllabfuhr entsorgt. Achten Sie darauf, dass sich noch 24 Stunden, nachdem das Feuer im Ofen ausgegangen ist, Glut in der Asche befinden kann! Lassen Sie immer etwas Asche im Boden des Ofens liegen. Dies isoliert die Brennkammer und macht es einfacher das Feuer anzuzünden.

Reinigung des Kaminofens

Die Wartung des Ofens solle nur vorgenommen werden, wenn er kalt ist. Die tägliche Wartung beschärkt sich auf ein Minimum. Es ist am einfachsten, den Ofen außen mit einem kleinen Mundstück mit weichen Bürsten staubzusaugen. Der Ofen kann auch mit einem trockenen, weichen Lappen oder einem weichen Handfeger abgestaubt werden. Der Kaminofen damit nicht mit Wasser gereinigt werden.

Das innere und außer Rauchrohr des Kaminofens konnen durch die Tur und eventuell durch eine Klappe im Rauchrohr gereinigt werden. Der oberste feuerfeste Stein (Rauchleitplatte) kann erreert werden. Um frei den Zugang zu dem oberen Teil des Kaminofens und dem Rauchrohr zu gekommen, wird die Rauchleitplatte in Stahl, abmontiert. Das Rauchrohr kann auch vom Kaminofen enternt und gereinigt werden. Die Reinigung des inneren Kaminofens und des Rauchrohrs soll jährlich gemacht werden. Wenn der Ofen jedoch ofters benutzt wird, soll die Reinugung ofters vorgenommen werden. Der Schornsteinfeger kann diese Reinigung ausführten, wenn dies gewünscht wird.

Oberfläche

Es ist normalerweise nicht nötig, die Oberfläche nachzubehandeln. Eventuelle Lackschäden können jedoch mit Senotherm®-Spray ausgebessert werden.itte seien Sie darauf aufmerksam,dass sich die Farbe der Handschuhe auf den Ofen abfürben kann, wenn der Lack nicht genügend gehärte ist. These hitzebeständige Farbe ist nicht feuchtigkeitsfest. Stellen Sie deshalb keine Gegenstände auf den Ofen. Es könnte sich durch Schwitzwasserleitung unschöne Rostflecken bilden.

Alle Wartungs- und Reinigungsrarbeiten sind bei vollständig ausgekühltem Ofen vorzunehmen.

Ersatzteile und unauthorisierte Änderung

Es darf nur originale Ersatzteile für den Kaminofen benutzt werden. Lesen Sie mehr auf www.aduroshop.de. jeder unauthorisierte Änderung des Kaminofens ist verboten, da der Kaminofen sonst nicht mehr die geprüften Spezifikationen erfüllt.

6.0 Zubehör

Für diesen Ofen gibt es folgenden Zubehör:

Kaminbesteck
- Holzkörbe in Filz, PET und Leder
Holzeimer
- Sicherheitsgitter
- Brikettkasten und Ascheimer
- Unterlegplatte in Glas und Stahl
- Rauchrohr
- Aduro Easy Clean
- Aduro Easy Firelighter

7.0 Reklamationsrecht und Garantie

Unsere Gewährleistungsfrist beträgt zwei Jahre für ihren neuen Kaminofen. Als Beleg dient das Kaufdatum ihrer Rechnung. Eine Gewährleistung kann jedoch nur dann erfolgen, wenn die technischen Richtlinien und Hinweise in dieser Betriebsanleitung besteht wurden. Nicht garantiepflichtig sind alle lose Teile, die der direkten Feuerung ausgesetzt sind (z. B. Glasscheiben, Isoliersteine, Feuerroste, Dichtungen usw.). These Teile konnen später ausgetauscht werden und als Ersatzteile gkauft werden. Ebenfalls von der Gewährleistung ausgeschlossen sind Schaden, die infolge unkorrekter Bedienung des Ofens, eines unsachgemäßenen Anschlusses oder aufgrund der Einwirkung physischer Gewalt entstanden sind.

7.1 Kostenlose Online Garantie Registrierung

Sie haben die Möglichkeit, Ihr erworbenes Produkt online auf www.adurofire.de zu registrieren. Wenn Sie das online Formular ausfüllen, können Sie die oben stehende Garantiedauer auf 5 Jahre Produktgarantie erweitern.itte fullen Sie innerhalb von f芮 Monaten das Formular vollständig aus. Voraussetzung fur die Garantieleistung ist, dass das Gerat gemäß vorliegender Bedienungsanleitung installiert und betrieben wurde.

8.0 Fragen und Antwerten

Haben Sie weitere Fragen betreffend Aduro Kaminöfen - dann sehen Sieitte www.adurofire.de.

Viel Vergnügen!
