BRUKSANVISNING 9.5 ADURO

For att du sca fà sá stor glädje och nytta som möjlg t av din nya braskamin frän Aduro ár det viktigt att du laser genom braupsanvisningen noga innan du installerar och använder kaminen.

5 ARS GARANTI - vid gratis onlineregistrering

Aduro ger dig mölighet att utöka garantien på braskaminen frän två till fem År. Du kan bara gå in på vär hemsida www.adurofire.se och registrera din nya braskamin. Garantin,trader i kraft sā snart du har fyllt i alla datafalt. Du maste registrera braskaminen inom fem manader frän det att du harköpt den.

1.0 Allmänt

1.1 Certificeringar

Aduro 9-5 Lux uppyller den europeiska standarden EN 13240 somt nord标准 NS 3058 och ar darmed godkänd for montering och användning i Europa. Produktionen genomgär dessutom extern kvalitetskontroll. Aduro 9-5 Lux ar också Svanenmarkt, vilket innebär att kaminen uppyller mycket stränga miljokrav och tillverkas på ett miljövänligt satt. DoP (Declaration of Performance) vindes på www.adurofire.se.

1.2 Tekniska data

Nominell värmeeffekt	6 kW
Rökrör	Ø150 mm topp/bakre
Yttermätt (HxBxD)	1200 x 500 x 458 mm
Höjd römstuss über golv	1185 mm
Avständ från golv till centrum av bakre rörutgang	203 mm
Vikt	120 kg
Material	Plåt
Bränsle	Ved och vedbriketter
Vedlängd max.	39 cm
Konvektionskamin	✓
Primär-, sekundär och tertiär lufttillförsel	✓
Sotfri glaslucka	✓
Asklåda	✓
Virkningsgrad	81,5%
Skorstensdrag	12 Pa
Maximal Förbrännning per timme: - Trä	ca. 3,1 kg
Värmeeffekt i byggnader med: - Optimal isolering:	150 m²
- Genomsnittlig isolering:	100 m²
- Dålig isolering:	60 m²

1.3 VIGTIG:SERIENUMMER

På braskainen finns ett serienummer angivet, se typskylten på baksidan av kaminen. Vi rekommenderar att du skriver upp serienumret. För att garantin sca gälla och vi enklarecka kunna hjälpa dig vid eventuella frågor ar det viktigt att du kan uppge det här numret.

1.4 Hemtransport

När braskaminen transporteras hem ska den helst sta upp. Om du vill lagga den ner ar det viktigt att du tar bort losa delar i brännkammaren, dvs. gjutjärnsgaller och losa eldasta stenar, somt tar ut asklådan. Du kan även lata de eldasta stenarna och gjutjärnsgallret sitta kvar i brännkammaren och direfter fylla utrymmet med overblivet emballage, sa att alla losa delar halls på plats.

Du fär gärna installerera braskaminen på egen hand, men vi reckommenderar att du ber en sotare som vägledning. Din Återförsäljare kan också ge råd om installationen. Det är viktigt att du uppyller alla gällande nationella och europeiska bestämelser och forordningar vid installation av braskaminen. För att kaminens Funktion och sakerhet skall kunna garanteras reckommenderar vi att installationen utförs av en fackman. Våra Återförsäljare av Aduro kan reckommendera lámpliga montörer, se www.adurofire.se.

Obs! Braskaminen mäste godkännas av behörig brandmästare innan den tas i bruk.

2.1 Placering av braskaminen/avständskrav

Avsändskrav foreligger bara Near braskainen placeras intill brännbart material. Se nedanstående illustration. Om braskainen ska stå intill en murad vagg erler andra ej brännbara material finns inga krav på sakerhetsavstand. För att underlätta rengöringen och utnyttja konvektorluften optimalt rekommenderar vi dock att du har ca 5-10 cm avsänd till vaggen.

Avstand till brännbart material

Obs! Det ar viktigt att braskaminen installeras på ett golv med tillräcklig bärighet. Om den beintiga konstruktionen inte uppfyller de hare kraven måste golvet forstärkas på lämpligt satt (t.ex. med hjälp av en platta som fördelar belastningen over en större yta) für att uppnå detta.

Om braskainen ske placeras på ett brännbart underlag som t.ex. trägolv eller heltäckningsmatta måste du Först lagga ett icede brännbart underlag emellan. Golvplattans storlek beror på hur stor braskamin du har och plattan skagå minst 30 cm framfor och 15 cm på var sida om braskainen.

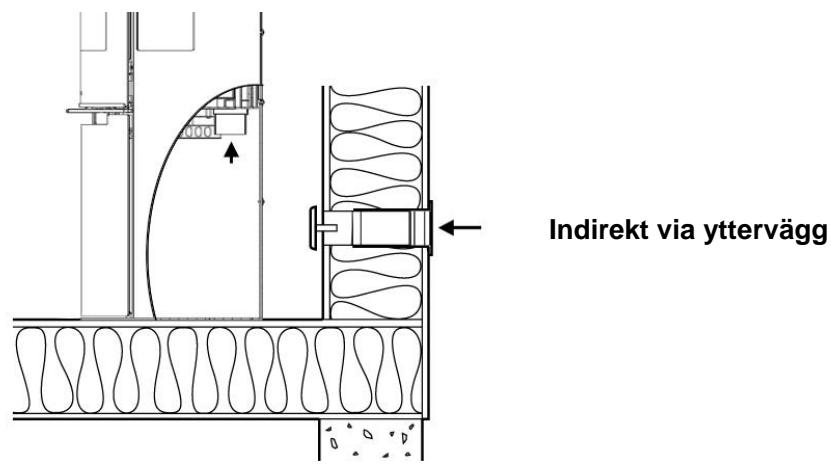

2.2 Extern lufttillförsel av forbränningsluft

När en kamin installeras i ett rum ökar kraven på lufttilförsel i rummet. Se också punkt 3.9. Aduro 9-5 Lux kan tillforas Förbränningsluft via en en kanal utifrän, som ansluts tappen under brännkammaren. Den luftmängd som används till forbränningen ar ca 25m^3/h .

Tappen på kaminen har en utvändig diameter på 78 mm, och det ska anvandas att rör med en diameter på 80 mm. Rördiametern skall ökas till 100 mm vid en rördragning på over en meter. Tillsvarande skall också en större vaggventil valjas. I varma rum ská kanalen kondensisoleras med 30 mm mineralull, som utvändigt fösres med en fuktsparr (byggplast). Vid installationen ar det viktigt att tata mellan roret och vöggen (alternativ golvet) med tätnigsmassa.

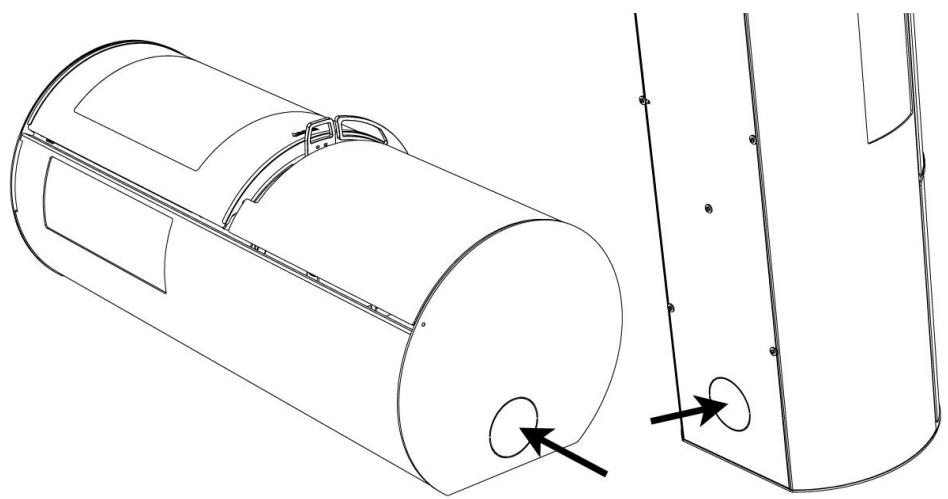

Braskainen ar byggd sa att roret med extern luft kan tillslutas pa kaminens baksida aller undersida (se nedanstende illustration).

Installationsmöljigheter

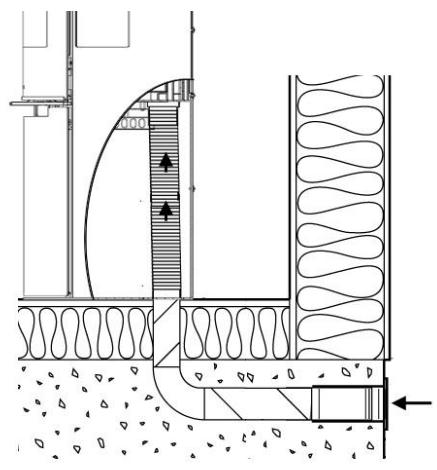

Via golv ochfundament

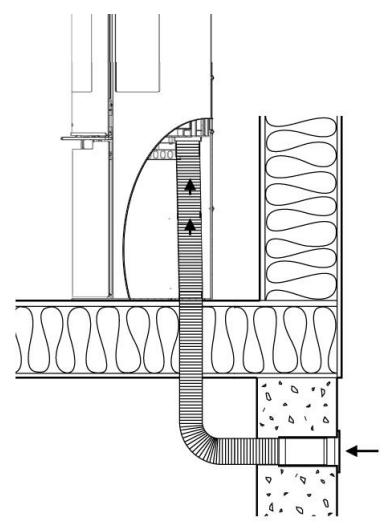

Via golv och krypkällare

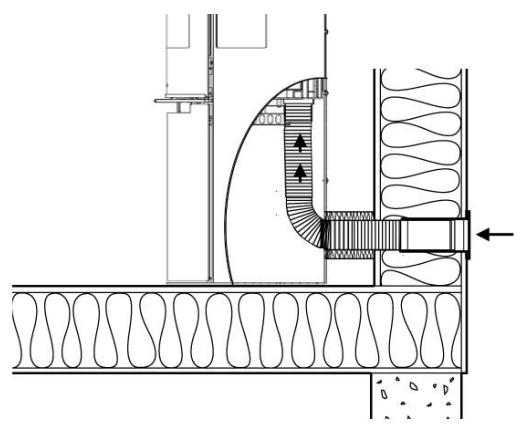

Via mur

2.3 Rortilslutning

Vid leverans frän fabriken ar Aduro 9-5 Lux forededd med ett rökrör högst upp. Om du vill leda ut röken på kaminens baksida tar du av den runda pläten frän bakpläten langst upp på kaminen och byter sedan ut röktussen (som sitter vid toppavgangen ovanpå kaminen) mot täckpläten (som täcker den bakre utgängen). Det inderste varmeskjold (der er fastgjort til bagpladen) demonfteres, da dette ikke skal anvendes ved bagudgang. Toppavgangen avslutas med en dekorationsplät, som ligger i asklådan. Till Aduro braskaminer används ett rökrör med en diameter på 150 mm.

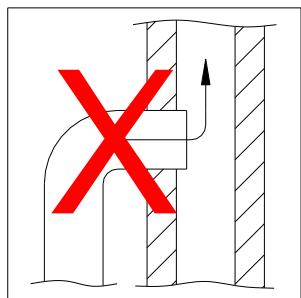

2.4 Anslutning till murad skorsten

Om braskainen ske anslutas till en murad skorsten används den bakre utgången erller att böjt rökrör via toppanslutningen. Mät noga och gör sedan hal i skorstenen. Sätt väggenomföringen på plats och tata muren med murbruk. Ställ sedan dit braskainen och montera fast rökröret. Lagg en tunn packning mellan rökröret och väggenomföringen für att tata anslutningen. Rökröret sca gå 5–10 cm in i väggenomföringen, men fär inte gå sä langt in att den blockerar skorstensöppningen (se figur nedan).

Braskaminen kan vara ansluten till samma skorsten som flera andra värmekällor. Men innan du gör det mäste du kontrollera vilka regler som gäller.

3.0 Elda i braskaminen

• Braskaminen blir varm under drift och bördärfor hanteras med forsiktigkeit.
• Förvara aldrig lättantändiga vätskor som bensin i narheten av braskainen och använd aldrig lättantändiga vätskor for att fö eld i kaminen.
• Töm aldrig asklådan när braskaminen ar varm. Det kan ligg glöd i asklådan upp till 24 timmar after att elden har slocknat. Vänta dārfor med att tōmma asklådan tills du ār saker på att det inte finns nàgon glöd kvar i lådan.
• Luckan skara varstangd narrbraskaminen anvands.Under de forsta minuterna after att du har tant kan du dock lamna luckan pa glant.
  I handelse av soteld sca du stenga samtiga spjall pa braskaminen och tillkalla brandkaren.

3.2 Bransletyper

Alla sorters ved, sāsom björk, bok, ek, alm, ask, barträd och fruktträd kan användas som bränsle i kaminen. Olika trāslag har olika densitet, ju högre densitet veden har desto högre ár energivärdet. HöGST densitet har bok, ek och björk. Vi rekommenderar att du använder tra som har kluvits och sedan forvarats utomhus under tak i minst ét t. Trä som forvaras inomhus har en tendens att bl for torrt och brinner dforför for snabbt. Träden sk a helst fllas om vintern, d en stor del av traets fukt har dragits ner i rrotterna. For att uppna optimal forbränning bör traets sukthalt inte overstiga 18 procent, vilket motsvarar ca 1 árs forvaring utomhus under tak. Traets sukthalt kan matas med hjälp av en fuktmätureller genom att smorjia inena anden av ett vedtra med diskmedel och direfter blasa i andraänden. Om träet ar tillräckligt torrt bildas sapbubblor. Traet sca klyvas i bitar med en diameter pa ca 10 cm och langden ske vara max. 39 cm. Om du använder alltfor fuktig ved minskas kaminens varmeeffekt avsevärt och partikelutsläppen ökar.

Det ar forbjudet att elda lackerat och impregnerat trä, spanplattor, papper och annat avfall. Fossila bränslen fär inte användas. Eldning av sádant material skadar saväl miljön som braskaminen och din hälsa.

3.3 Hur tander jag braskaminen?

Tändingen spelar stor roll när du vill uppña snabb och effektiv forbränning.

1) Börja med att öppna spjället langst ner under luckan. Primärspjället används i börljan För att få fyr på brasan, medan sekundärluften häller brasan vid liv. Nedanstående figur visar braskaminen sedd framifrän och var spjällen sitter.
2) Lagg ett vedträ på tvären i brännkammaren och placera två tändbriketter ovanpå. Tänd briketterna och lagg sedan genast ett nytt vedträ direkt ovanpå briketterna och ett par små trästickor på tvären ovanpå. Det maste kunna komma luft till briketterna, men vedtrāna ska ligga tätt ihop och "värma" varandra.
3) Lát luckan sta öppen ca 1 cm tills glaset ár sá varmt att du inte langre kan róra vid det. Stäng sedan luckan. När det finns klara, synliga flammor och elden har tagit bra fart, stäng primärspjället langst ner under luckan.

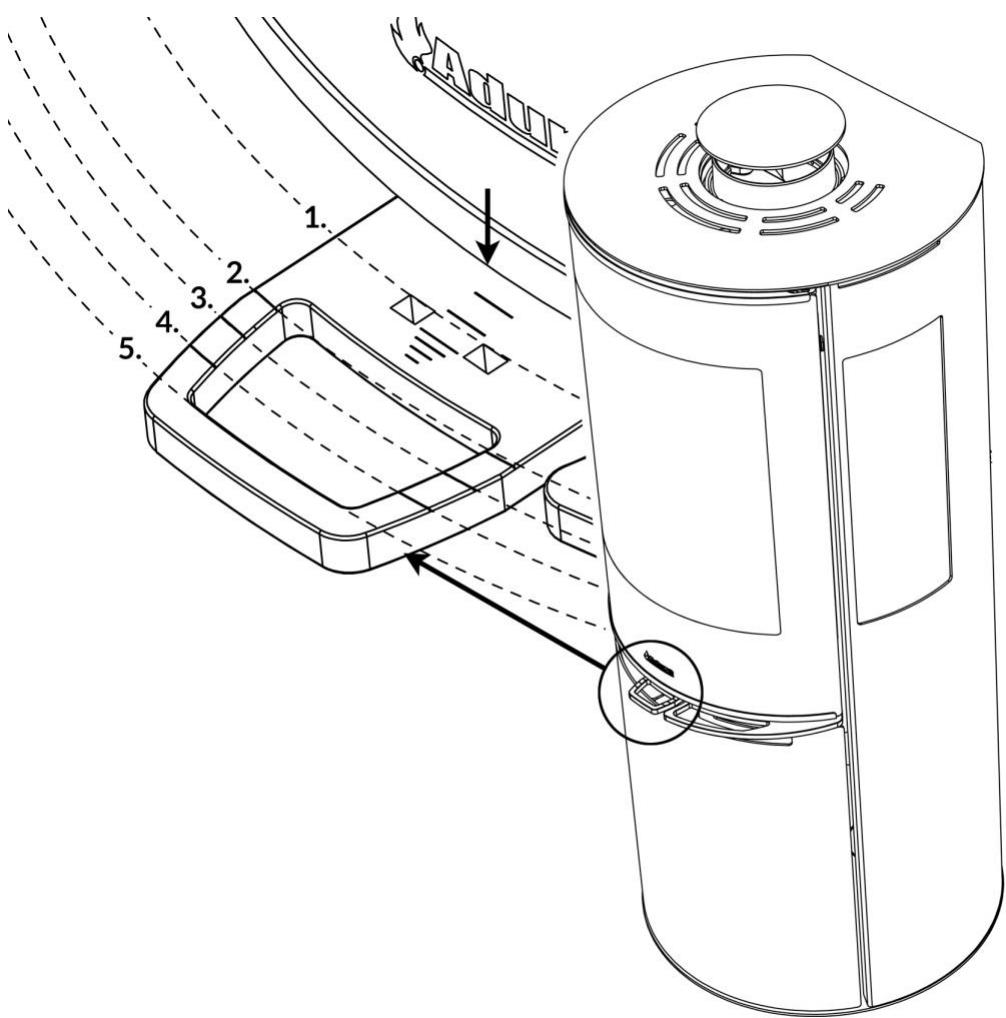

Använd luckans kant till att lasa lufttillförselns position

1: Primär, sekundär och tertiär lufttillförsel ar helt öppna. Denna position kan upprätthällas vid bruk av Aduro nyckeln, som sättas i spänn i de två hålæn.
2: Primär lufttillförsel ar stängd, sekundär och tertiär lufttillförsel ar helt öppna.
3: Primär lufttillförsel ar stängd, sekundär lufttillförsel ar halvvägs stängd och tertiär lufttillförsel ar helt öppen.
4: Primär och sekundär lufttillförsel ar stängda, och tertiär lufttillförsel ar helt öppen.
5: Regulator ar helt innate. All lufttillforsel ar stängd.

Obs! Handtagen blir varma när braskaminen används. Använd därfor den medfoljande handsken till att sköta kaminen.
På www.adurofire.se finns en film med tips om hur du tänder och eldar i braskaminen.

3.4 Forstaeldningen

De Första gängerna du anvander braskainen kan det forekomma rök och dalg lukt frän braskainen, vilket ar helt normalt. Det beror på att den värmebeständiga lackenHardas. Se till att vädra tillräckligt i rummet under den har tiden. Det ar också viktigt att elda fösiktigt de två till tre Första gängerna, eftersom braskainen langsamt utvidgas. Du bör också källa till att kaminen under uppvärmning och nedkylning kan avge sakkallade "klickljud", ungefär som när du häller kokande vatten i en diskho. Detta beror på de stora temperaturskillnader som materialet utsätts for.

Första gängen du eldar bör du använda ca 1 kg ved och det är också en bra idé att lata luckan stå på glantt och inte stänga den fällän kaminen har svalnat. Detta skä góras För att forhindra att packningen klistrar fast på själva kaminen.

3.5 Hur eldar jag i braskaminen?

Braskaminen ar avsedd for intermittent forbranning. Det betyder att varje elnding farr brinna ner till glod innan man eldar paigen.

For att fä basta tänkbara forbränning sku du reglera effekten/värmemängden med hjälp av branslet. Små vedträn ger kraftigare forbränning an stora vedträn, aftersom ytan ár större och veden avger mer gas. Dessutom avgörns forbränningen ocksá av mangden ved i brännkammaren. Till normal användning bör du inte lögga in mer an två vedträn i taget. Om du vill uppnå högre effekt kan du lögga in mer ved. Den nominella värmeeffekten uppnås genom att elda ca 1,5 kg ved per timme.

3.6 Varmluftsgaller

Braskainen ar utrustad med ett galler under luckan som regulerar forbranningsluften, dvs. bade primär-, sekundär- och teritäluft. Det skall alltid tillföras sekundär- och teritäluft nar det eldas i kaminen.

Med varmluftsgallret kan du tilpassa braskainen till skorstensdraget och den värmeeffekt som du önskar. Ju langre spjället ar utdraget, ju mera luft tillförs och ju kraftigare blir forbränningen. Ovanstäende illustration visar hur mycket luft som tilförs vid de olica inställingarna. När gallret ar helt utdraget tillförs det maximal luftmängd. Adurotronic automatiken stänger automatiskt ner für primärluften after ca. 6 minutes. Kaminen fungerar under normala omständigheter med sekundärluften mellan 60% och 100% oppen (dvs. spjället ar indraget mellan position 2 och 3). Du fär aldrig stanga varmluftsgallret sä mycket att lågorna slocknar helt. Det skall alltid vara synlga flammor for att uppnå en ren och effektiv forbränning. För låg lufttilförsel kan medfora en dālig forbränning, höga utsläpp och låg verkningsgrad.

När du lagger in ny ved ske du öppna primärspjället som sitter langst ner under luckan. Låt spjället vara öppet tills elden har tagit fart. För att utnyttja brändslet optimalt kan du vänta med att lögga på ny ved tills glöden är sa liten att du maste öppna primärspjället i ca 2 min. for att få fyr på de nya vedtrāna.

Om du vill undvika att det yr aska ur kaminen när du öppnar luckan För att laggga i ny ved kan du öppna primärspjället under luckan ca 1 minut innan du öppnar luckan. Då ökar draget genom kaminen och det ar inte lika sannolikt att aska faler ut.

Obs! Om du eldar for kraftigt i braskaminen och forbranner mer an ca 3,1 kg ved i timmen finns det risk for att lacken på kaminen missfargas och senare faller av. Det går att lacka om kaminen, men detta tacks inte av tillverkarens garanti. Andra skador på kaminen som beror på alltför kraftig edning tacks inte heller av garantin.

3.8 Aduro-tronic-automatik

Den patentsökta och automatiska Funktionen Aduro-tronic kan sköta braskainen at dig. Du behöver dà bara tänka på att lögga in torr ved i kaminen och aktivera automatiken. Därefter fixar Aduro-tronic resten och du kan njuta av flammorna och den effektiva Förbränningen. Aduro-tronic er en manuel betjent mekanisk opstartsanordning, der fungerar heltutan elanslutning.

Obs! Det är viktigt att alltid använda torr ved i rätt storlek für att uppnå optimal Förbrännning.

3.8.1 Så har använder du Aduro-tronic

När du tänder brasan

Första gängen braskainen tänds behöver den få sä mycket primärluft tillförd som möjigt für att kunna tända brasan. Därfor kan primärspjället hällas "tvängsöppet". Det gös genom att du drar primärspjället ända fram och därefter sätter Aduro-nyckeln i kläm (se figur). När kaminen ar verm och det finns ett lager glöd på botten av brännkammaren kan du ställa Aduro-tronic i det automatiska laget och ta bort Aduro-nyckeln.

Alternativek van du lata luckan sta på glant de forsta minuterna under upptandningen (utan nyckel).

När du fyller på ved

Varje gäng du lagger på ny ved i braskaminen måste du tillföra primärluft i lagomängd under de Första minuterna. Det är dock ochså viktigt att inte tillföra primärluft under alltfor lang tid. Dettaär nödvändigt for att Förbränningen skà bli optimal. Aduro-tronic-automatiken bryter tillförseln av primärluft vid lamplig tidpunkt. Du aktiverar automatiken genom att dra ut primärspjället varje gäng du lagger in ny ved. Aduro-tronic-automatiken stänger sedan spjället gradvis after forprogrammerad tid.

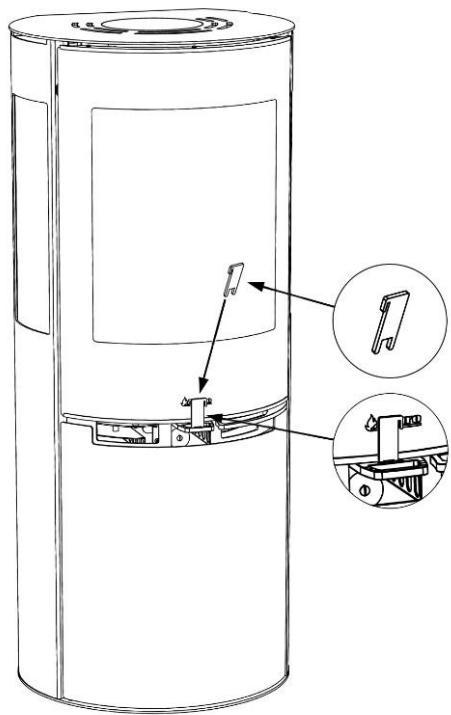

Justering av Aduro-tronic-automatiken

Automatiken ar Förinställd sä att primäreluften bara tillförs under de Första fem minuterna. Den här inställningen används nar braskaminen testas på Teknologisk Institut für ednning med ved i "standard"-storlek som har

maksimal fukthalt på 18 procent. Standardstorleken på ved är ca 30 cm höngd och ca 10 x 10 cm tjocklek. Vid testet används också en "standard"-skorsten. I verkligeheten kan forhällandena se annorlunda ut. Därfor har du möljitet att ställa in Aduro-tronic-automatiken utifrän just dina forhällanden. Om du vill att primärspjället skå stängas lite längsammare (t.ex. om du har lite minde drag i skorstenen, om veden ar större eller om du inte vill behöva fylla på ved lika ofta): Justera skruven på framsidan av justeringsbeslaget med en litersinsexnyckel, sö att spjället stängs längsammare. Om du vramer skruven at höger forlängs stängningstiden, medan den förkortas om du vramer at vänster. Aduro-tronicmökke likke likke på mere end 6 minutter.

3.9 Ventilation/frisklufttillforsel

For att braskainen ske fungera optimal maste forbränningen tillforas luft. Darfor ar det viktigt att det kan komma in tillrackligt med luft i det rum darr braskainen star. Tata hus, kraftiga flaktar och ventilationsanlaggninger kar skapa undertryck kring braskainen, vilket ger roklukt och dalg forbranning. I sadana fall ar det nodvändigt att oppna ett fönster for att tillfora luft till forbränningen och jämna ut undertrycket. Du kan också satta in en Luftventil i det rum darr braskainen star. Mangden forbränningsluft som gär at till forbränningen ar ca 25m^3 /h

4.0 Skorstenen

Data for berakninq av skorsten:

	Holz
Rökgastemperatur uppmätt vid [20 °C]	245
Rekommanderat skorstensdrag [mbar]/[Pa]	0,12/12
Rökgas, massaflöde [g/s]	5,7

Den optimala forbränningen uppnas vid ett konstant skorstensdrag pa 0,10 till 0,14 mbar, uppmatt i rokret ovanfor kaminen. Det finns manga faktorer som paverkar skorstensdraget, bland annat utomhustemperatur,

vindstyrka och omkringliggande byggnader. Minsta rekommenderade skorstenslangd ar 3,5 m och lamplig tvärsnittsarea ar 150-200 cm² (150-160 mm i diameter). Om det inte går att få tillräckligt bra skorstensdrag på naturlig våg kan du montera en röksugare på skorstenen. Om skorstensdraget ar for starkt kan du montera ett spjäll som reglerar det. Kontakta sotaren på orten for narmare rådgivning om detta.

4.1 Däligt drag i skorstenen

Om skorstenen ar for låg, otätller bristfälligt isolerad kan det uppstä problem med skorstensdraget (låt sotaren bedöma det). Draget ska vara ca 0,10-0,14 mbar for att ge tillfredsställande Förbränning och forhindra rökutsläpp.

Om sotaren gör bedömningen att draget ár tillräckligt och du ändå har problem med att fá fyr i kaminen, kan du prova att forlänga tändfasen/använda flera tunna stickor, SSEATT skorstenen varms upp ordentlich helt igenom. Skorstenen drar inte optimalfforrän den ár ordentlich varm. Tändfasen kan forlängas genom att du använder massor av stickor samt 1-2 tändbriketter. När du har fätt ordentlig glöd fyller du på med 2-3 torra vedträn.

5.0 Underhäll av braskaminen

Packningar

Med tiden blir packningarna slitna och bör då ses over. Om de ar otata bör de bytas.

Glas

Fuktig ved kan ge sotfläckar på glaset. Du kan enkelt torka bort dem med en fuktig trasa som du doppar i kall aska frän kaminen och gnider på det sotade glaset. Det finns även rengöringsmedel som ar särskilt avsedda for borttagning av sot på glaset, fx Aduro Easy Clean svampen.

Brännkammaren

De gula plattorna i brännkammaren slits naturligt och bör bytas ut när de har fätt sprickor som ar mer an en halv centimeter stora. Plattornas hällbarhet beror på hur mycket och hur kraftigt kaminen används. Du kan själv byta plattorna som levereras i färedda set. Du kan också kopa hela plattor sö att du själv kan kopiera de utslitna plattorna. Om du vill ha mer information fär du gärna besöka www.aduroshop.com.

Aska

Töm asklådan innan den blir helt full. Lämna alltid att lager aska i botten av kaminen. Det isolerar brännkammaren och gör det enklare att tända brasan.

Kaminens yta ar lackad med varmebeständig Senotherm®-lack. Den bevaras bast om du bara dammsuger på den med ett litet munstycke med mjuka borst eller dammar av den med en torr och mjuk trasa. Använd inte vatten, sprit aller andra losningsmedel, aftersom det avlågsnar lacken.

Braskaminens insida och rökrör kan rengöras genom luckan och eventuellt genom rökrörets rensningsöppning. För att fä fri tillgang till toppen av braskaminen och rökröret, avmonteras metal rökvändarplattan. Det gär också att ta bort rökröret frän kaminen och rengördet. Du bör rengöra braskaminens insida och rökrör varje ÅR erler oftare om sö behövs, beroende på hur mycket kaminen används. Du kan även be sotaren utföra det här arbetet.

Om det blir repor i ytbeläggningen aller om den slits ner kan du afterbehandla den/fräscha upp ytan med den ursprungliga Senotherm®-lacken på sprayburk. Den finns i svart metallic hos din lokala Återförsäljare eller på www.aduroshop.com

Obs! Utför allt unterhalb på braskaminenNDAR den ar kall.

Reservdelar och ej godkändaändringar

Du fãr endast använda originaldelar till braskaminen. Läs mer på www.aduroshop.com. Det ar förbudet att genomföra ej godkändaändringar på braskaminen, eftersom det innebär att den inte langre uppfyller de godkända Specificationerna.

6.0 Tillbehör

Till Aduro braskaminer erbjuds att brett sortiment av tillbehör:

Eldningsverktyg
Vedkorgar i filt, PET och lader
Vedkorgar
Sakerhetsgrind
- Brikettkorg och askhink
Golvplattoriglasochstal
Rokr
- Aduro Easy Firelighter
- Aduro Easy Clean svamp

7.0 Reklamationsratt och garanti

I enlighet med gällande konsumentköplag har kunden rätt att reklamera braskainen inom två ar från inköpsdatum. Kvitto med datum gäller som bevis. Reklamationsräten täcker inte skador som har orsakats av felaktig installation eller användning av braskainen. Reklamationsräten omfattar inte heller sösa delar eller slitdelar (eldfasta stenar, glas, packninger, skenor, gjutjärnsgaller och handtag), eftersom dessa slits genom vanlig användning. De här delarna kan köpas som reservdilar.

7.1 Gratis garantiregistrering på nätet

Aduro ger dig möljighet att utöka ovanstäende garanti på braskaminen frän två till fem År. Du kan bara gå in på.Var hemsida www.adurofire.se och registrera din nya braskamin i.Var garantidatabas. Garantin,trader i kraft sá snart du har fyllt i alla datafält. Du maste registrera braskaminen inom fem manader frän det att du harköpt den.

8.0 Frägor och svar

Om du vill ha mer information fár du gärna besöka VX hemsida pA www.adurofire.se.

Mycket nõje
