BEDIENUNGSANLEITUNG CFD-V27 SONY

Bedienungsanleitung 2

CFD-V27

CFD-V27L

CFD-V77S

CFD-V177

CFD-V177L

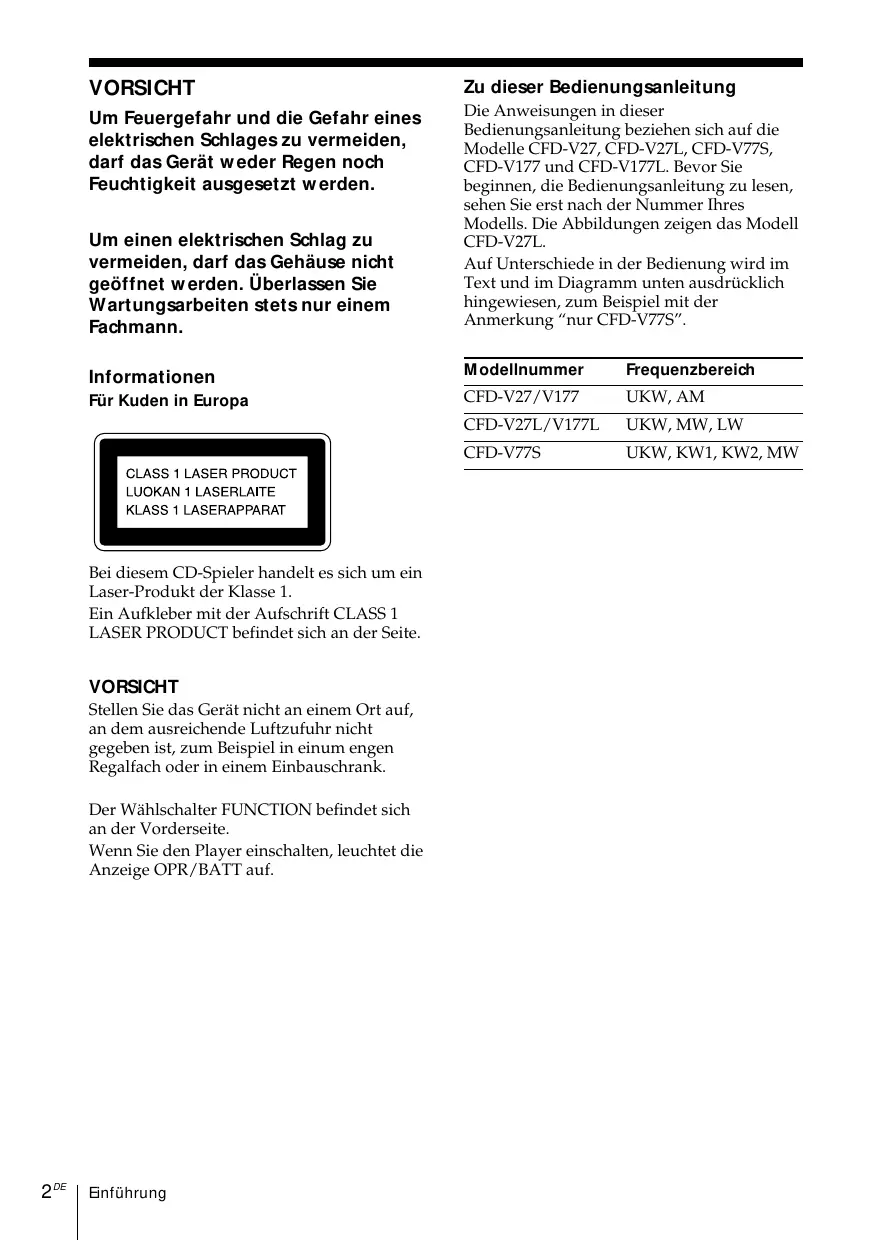

AVENTISSEMENT

Um Feuergefahr und die Gefahr eines elektrischen Schlages zu vermeiden, darf das Gerät weder Regen noch Feuchtigkeit ausgesetzt werden.

Um einen elektrischen Schlag zu vermeiden,arf das Gehäuse nicht geöffnet werden. Überlassen Sie Wartungsarbeiten stets nur einem Fachmann.

Informationen

Für Kuden in Europa

CLASS 1 LASER PRODUCT LUOKAN 1 LASERLAITE KCLASS 1 LASERAPPARAT

Bei dieser CD-Spieler handelt es sich um ein Laser-Produkt der Klasse 1.

Ein Aufkleber mit der Aufschrift CLASS 1 LASER PRODUCT befindet sich an der Seite.

VORSICH

Stellen Sie das Gerät nicht an einem Ort auf, an dem ausreichende Luftzufuhr nicht gegeben ist, zum Beispiel in einum engen Regalfach oder in einem Einbauschrank.

Der Wahlschalter FUNCTION befindet sich an der Vorderseite.

Wenn Sie den Player einschalten, leuchtet die Anzeige OPR/BATT auf.

Zu dieser Bedienungsanleitung

Die Anweisungen in dieser Bedienungsanleitung beziehen sich auf die Modelle CFD-V27, CFD-V27L, CFD-V77S, CFD-V177 und CFD-V177L. Bevor Sie beginnen, die Bedienungsanleitung zu setzen, sehen Sie erst nach der Nummer Ihres Modells. Die Abbildungen zeigen das Modell CFD-V27L.

Auf Unterschiede in der Bedienung wird im Text und im Diagramm unter ausdrücklich hingewiesen, zum Beispiel mit der Anmerkung "nur CFD-V77S".

Modellnummer	Frequenzbereich
CFD-V27/V177	UKW, AM
CFD-V27L/V177L	UKW, MW, LW
CFD-V77S	UKW, KW1, KW2, MW

Inhalt

Grundfunktionen

4 Wiedergeben einer CD
6 Radioempfang
8 Wiedergeben einer Kassette
10 Bespielen einer Kassette

Der CD-Player

12 Das Display
13 Ansteuern einer bestimmten Stelle in einem Titel
14 Wiederholtes Wiedergeben von Titeln (Repeat Play)
15 Wiederergeben von Titeln in willkürlicher Reihenfolge (Shuffle Play)
16 Erstellen eines eigenen Programms (Program Play)

Vorbereitungen

17 Auswahlen der Stromquellen
18 Einstellen der Klangbetonung (TONE/MEGA BASS)

Zusätzliche Informationen

19 Sicherheitsmaßnahmen
21 Störungsbehebung
23 Wartung
24 Technische Daten

Rückwärte Umschlagseite Index

Wiedergeben einer CD

Schlieben Sie das mitgelieferte Netzkabel an (siehe Seite 17).

1

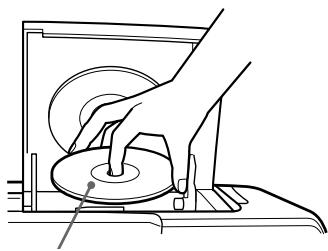

Drücken Sie PUSH OPEN/ CLOSE nach unten. Das CD-Fach öffnet sich. Legen Sie die CD in das CD-Fach ein.

Mit der beschriften Seite nach oben

2

Schlieben Sie das CD-Fach.

3

Stellen Sie FUNCTION auf CD.

4
CD CONTROL

Drucken Sie II.

Alle Titel werden einmal wiedergegeben.

Display
Titelnummer Spieldauer

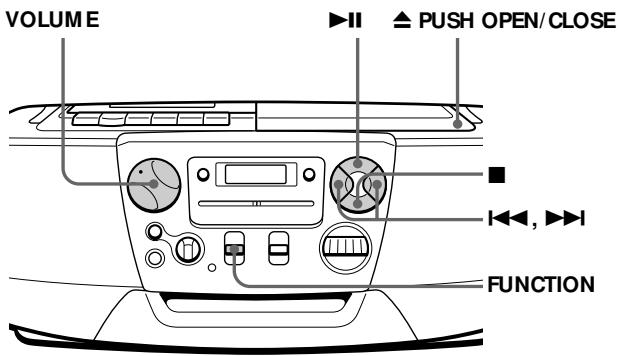

Folgende Tasten stehen für weitere Funktionen zur Verfügung:

Um	Gehen Sie folgendermaßen vor
die Lautstärke einzustellen	Drehen Sie VOLUME.
die Wiedergabe zu beenden (Stopmodus)	Drücken Sie ■.
die Wiedergabe zu unterbrechen (Pausemodus)	Drücken Sie ➔■. Drücken Sie die Taste erneut, um die Wiedergabe nach einer Pause wiederaufzunehmen.
zum nächsten Titel zu wechseln	Drücken Sie ➔■.
zum vorherigen Titel zu wechseln	Drücken Sie ↓▲.
die CD zu entnahmen	Drücken Sie ▲PUSH OPEN/CLOSE.
den Player auszuschalten	Stellen Sie FUNCTION auf TAPE·CD/RADIO OFF.

Radioempfang

Schlieben Sie das mitgelieferte Netzkabel an (siehe Seite 17).

Drehen Sie TUNING, um einen Radiosender einzustellen.

Wenn der UKW-Stereosender zu schwach empfangen wird, wird der Empfang monaural.

Nur CFD-V77S: Einen betteren KW-Empfang erzielen Sie mit FINE TUNE.

Folgende Tasten stehen für weitere Funktionen zur Verfügung:

Tip

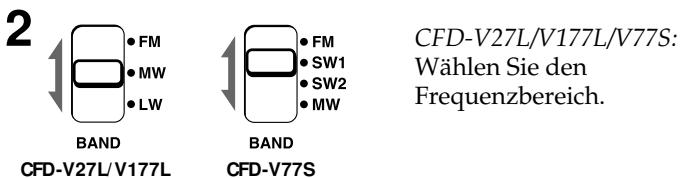

Nur CFD-V27L/V177L/ V77S

So empfangen Sie einen UKW-Stereosender:

Stellen Sie den Wahlschalter FM MODE an der Rückseite auf STEREO. Wenn der UKW-Empfang

verraucht ist, stellen Sie den Wahlschalter auf MONO. Der

Radioempfangist indiesem Fall monaural.

Um	Gehen Sie folgendermaßen vor
die Lautstärke einzustellen	Drehen Sie VOLUME.
das Radio auszuschalten	Stellen Sie FUNCTION auf TAPE•CD/RADIO OFF.

So verbessern Sie den Radioempfang

Richten Sie beim UKW-Empfang die Antenne aus. Drehen Sie beim AM-, MW- oder LW-Empfang das Gerät selbst. Für den KW-Empfang breiten Sie die Antenne vertikal aus.

Wiedergeben einer Kassette

Schlieben Sie das mitgelieferte Netzkabel an (siehe Seite 17).

1

Drücken Sie um das Kassettenfach zu öffnen, und legen Sie eine bespielte Kassette ein. Verwenden Sie ausschließlich Kassetten des Typs TYPE I (normal). Schließen Sie das Fach.

2

Stellen Sie FUNCTION auf TAPE·CD/RADIO OFF.

3

Drucken Sie.

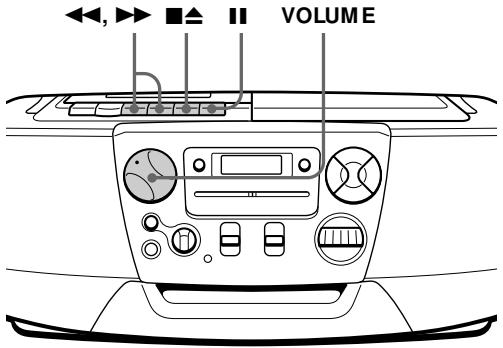

Folgende Tasten stehen für weitere Funktionen zur Verfügung:

Um	Gehen Sie folgendermaßen vor
die Lautstärke einzustellen	Drehen Sie VOLUME.
die Wiedergabe zu beenden (Stopmodus)	Drücken Sie ▪▲.
das Band vor- oder darüberzuspulen	Drücken Sie ▷ oder △.
die Wiedergabe zu unterbrenchen (Pausemodus)	Drücken Sie ▪■. Drücken Sie die Taste erneur, um die Wiedergabe nach einer Pause wiederaufzunehmen.
die Kassette auszuwerfen	Drücken Sie ▪▲.

Bespielen einer Kassette

Schlieben Sie das mitgelieferte Netzkabel an (siehe Seite 17).

1

Öffnen Sie mit ▪△ das Kassettenfach, und legen Sie ein unbespieltes Band ein. Verwenden Sie ausschließlich Kassetten des Types TYPE I (normal).

2

Wahlen Sie das Gerät, von dem Sie aufnehmen möchten.

Um vom CD-Player aufzunehmen, stellen Sie FUNCTION auf CD und legeneine CD ein (siehe Seite 4).

Display

Wollen Sie vom Radio aufnehmen, stellen Sie den gewünschten Sender ein (siehe Seite 6).

3
REC

Starten Sie mit die Aufnahme.

wird dabei automatisch

gedrückt.

Tips

Das Einstellen der Lautstärke oder der Klangbetonung (Seite 18) beeinfluft den Aufnahmepegel nicht.
- Nur CFD-V27L/V177L: Wenn beim Empfang eines MW/LW-Senders Pfeifgeräuschc zu horen sind, nachdem Sie in Schritt 3● gedrück haben, stellen Sie FM MODE·ISS (Störstrahlungsunterrückungsschalter) an der Rückseite in die Position, bei der die Störung am geringsten ist.
Die besten Ergebnisse erzielen Sie, wenn Sie das Gerät für die Aufnahme an das Stromnetz anschließen.
Zum Löschen einer Aufnahme gehen Sie folgendermaßen vor:

1 Legen Sie eine Kassette ein, deren Aufnahme Sie loschen wollen.
2 Stellen Sie FUNCTION auf TAPE · CD/RADIO OFF.
3 Drucken Sie

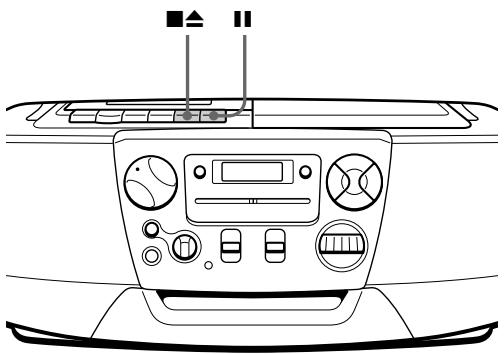

Folgende Tasten stehen für weitere Funktionen zur Verfügung:

Um	Drücken Sie
die Aufnahme zu beenden (Stopmodus)	▲▲
die Aufnahme zu unterbrenen (Pausemodus)	II Drücken Sie die Taste erneut, um die Aufnahme fortzusetzen.

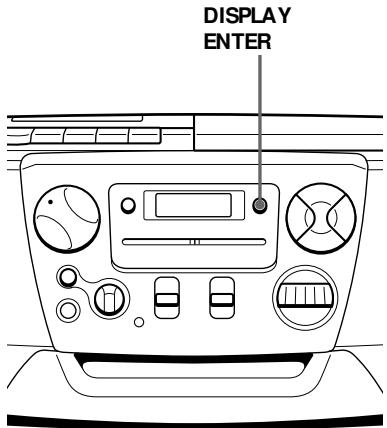

Das Display

Im Display werden Informationen zur jeweils eingelegten CD angezeigt.

Prüfen der Gesamttitelanzahl und -spieldauer

Überprüfen Sie das Display im Stopmodus.

Prüfen der Restspieldauer

Drücken Sie während der Wiedergabe einer CD DISPLAY·ENTER.

Zum Anzeigen	Drücken Sie DISPLAY-ENTER
der Restspieldauer des aktuellen Titels*	einalm
der Restspieldauer der CD und der Anzahl der restlichen Titel	zweimal
der Spieldauer und der aktuellen Titelnummer	dreimal

• Bei einem Titel, dessen NummerHigher als 20 ist, erscheidtstatt der Restspieldauer die Anzeige“-:--”im Display.

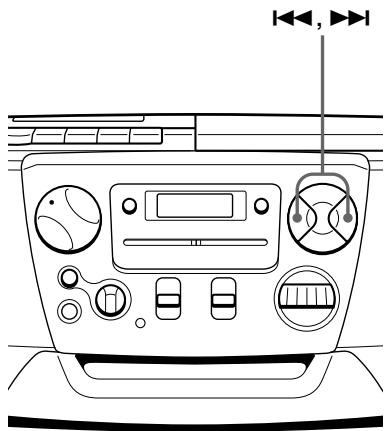

Ansteuern einer bestimmten Stelle in einem Titel

Sie konnen während der Wiedergabe einer CD mit oder eine bestimmte Stelle in einem Titel ansteuern.

Zum Ansteuern	Drücken Sie
einer Passage während der Wiedergabe	▶► (vorwärts) oder ↓← (rückwärts) während der Wiedergabe, und halten Sie die Taste gedrückt, bis Sie die Passage gefunden haben.
einer Passage mit Hilfe der Anzeige im Display	▶► (vorwärts) oder ↓← (rückwärts) im Pausemodus, und halten Sie die Taste gedrückt, bis Sie die Passage gefunden haben.

Wiederholtes Wiedergeben von Titeln

(Repeat Play)

Sie können Titel im normalen Modus, im Shuffle Play-Modus oder im Program Play-Modus wiederholt wiedergeben (siehe Seite 16).

1 Stellen Sie FUNCTION auf CD.
2 Sie haben folgende Möglichkeit:

Zur wiederholten Wiedergabe	Gehen Sie folgendermaßen vor:
eines einzelnen Titels	1 Drücken Sie PLAY MODE, bis “REP 1” erscheint.
	2 Wahlen Sie den Titel, indem Sie « oder » und dann « drucken.
aller Titel	1 Drücken Sie PLAY MODE, bis “REP ALL” erscheint.
	2 Drücken Sie «.
von Titeln in willkürlicher Reihenfolge	1 Drücken Sie PLAY MODE, bis “SHUF REP” erscheint.
	2 Drücken Sie «.
programmierter Titel	1 Drücken Sie PLAY MODE, bis “PGM REP” erscheint.
	2 Programmieren Sie die gewüchtschen Titel (siehe Schritt 3 auf Seite 16).
	3 Drücken Sie «.

So beenden Sie Repeat Play

Drücken Sie PLAY MODE, bis "REP" nicht mehr im Display angezeigt wird.

Wiedergeben von Titeln in willkürlicher Reihenfolge

(Shuffle Play)

Sie konnen ein Titeln in willkürlicher Reihenfolge wiedergeben halten.

1 Stellen Sie FUNCTION auf CD.
2 Drücken Sie PLAY MODE, bis "SHUF" im Display erscheint.
3 Drücken Sie um Shuffle Play zu starten.

So brechen Sie Program Play ab

Drücken Sie PLAY MODE, bis "SHUF" nicht mehr im Display angezeigt wird.

Erstellen eines eigenen Programms

(Program Play)

Sie können die

Wiedergabereihenfolge von bis zu 20

Titeln einer CD festlegen.

Tips

• Sie können ein Programm wiederholt wiedergeben, da das Programm im Player gespeichert wird, bis Sie das CD-Fach öffnen oder FUNCTION umstellen.
• Sie können ein selbst zusammengestelltes Programm aufnehmen. Wenn Sie das Programm erstellt haben, legen Sie ein unbespieltes Band ein und starten die Aufnahme mit .

1 Stellen Sie FUNCTION auf CD.
2 Drücken Sie PLAY MODE, bis "PGM" im Display erscheint.
3 Drucken Sie oder und dann DISPLAY·ENTER, um die gewürschten Titel in der gewürschten Reihenfolge zu programmieren.

4 Drücken Sie um Program Play zu starten.

So brechen Sie Program Play ab

Drücken Sie PLAY MODE, bis "PGM" nicht mehr im Display angezeigt wird.

Soändern Sie das aktuelle Programm

Drücken Sie einmal, wenn grenade keine CD wiedergegeben wird, oder zweimal, wenn grenade eine CD wiedergegeben wird. Das aktuelle Programm wird gelöscht. Danach konnen Sie anhand des oben beschriebenen Programmierverfahrens ein neuen Programm erstehen.

Auswahlen der Stromquellen

Sie konnen das Gerät an den Netzstrom anschließen oder es über Batterien betreiben.

Da der Stromverbrauch beim Aufnehmer relativ hoch ist, empfeihlt es sich, das Gerät während der Aufnahme am Netzstrom zu betreiben.

Tip

Nur fur Geräte, die mit einem

Zwischenstecker ausgestattet sind:

Verwenden Sie den mitgelieferten

Zwischenstecker, wenn der Netzkabelstecker nicht in die

Netzsteckdose paBt.

Tip

Wechseln Sie die Batterien aus, wenn die Anzeige OPR/BATT schwacher wird oder das Gerät nicht mehr betrieben werden kann. Ersetzen Sie immer alle Batterien durch neue. Achten Sie darauf, vor dem Austauschen der Batterien die CD aus dem Player zunehmen.

Anschließlich des Netzkabels

Verbinden Sie ein Ende des mitgelieferten Netzkabels mit der Buchse AC IN an der Rückseite des Geräts und das andere Ende mit einer Netzsteckdose.

CFD-V77S, mit Ausnahme der Modelle für Europa: Einstellen der Betriebsspannung

Achten Sie daraufuf, daß der Spannungswahlschalter (VOLTAGE SELECTOR) an der Unterseite auf die örtliche Stromversorgung eingestellt ist.

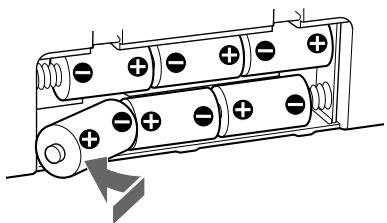

Betrieb des Geräts mit Batterien

Legen Sie sechs R20-Batterien (Größe D) (nicht mitgeliefert) in das Batteriefach ein.

Wollen Sie das Gerät mit Batteriestrom betreiben,
lüssen Sie das Netzkabel.

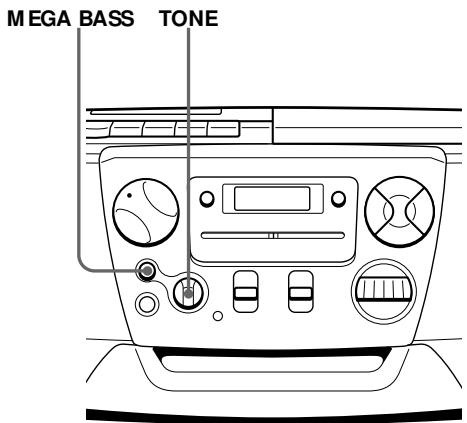

Einstellen der Klangbetonung

(TONE/MEGA BASS)

Sie konnen den Klang einstellen.
Außer dem konnen Sie die Basse verständen.

Einstellen des Klangs

Drehen Sie den Regler TONE.

Drehen Sie den Regler auf HIGH, um die Höhen, und auf LOW, um die Bände zu betonen.

Verstärken der Basse

Setzen Sie MEGA BASS auf ON.

Wenn Sie die Funktion wieder ausschalten möchten, setzen Sie die Taste auf OFF.

Sicherheitsmaßnahmen

Sicherheit

• Der Laser-Strahl, den diesen Gerät generiert, schädigt die Augen. Versuchen Sie dazu nicht, das Gehäuse zu öffnen. Überlassen Sie Wartungsarbeiten stets nur qualifiziertem Fachpersonal.
• Sollten Fremdkörper oder Flüssigkeiten in das Gerät gelangen, trennen Sie es von der Netzsteckdose, und setzen Sie es von qualifiziertem Fachpersonal überprüfen, bevor Sie es wieder benutzen.

Stromquellen

• Überprüfen Sie bei Netzbetrieb, ob die Betriebsspannung des Geräts der örtlichen Stromversorgung entsprechend eingestellt ist (siehe "Technische Daten"). Verwenden Sie ausschließlich das mitgelieferte Netzkabel. Der Spannungswählschalter befindet sich an der Unterseite des Geräts (CFD-V77S, mit Ausnahme der Modelle für Europa).
  Das Gerät bleibt auch in ausgeschaltetem Zustand mit dem Stromnetz verbunden, solange das Netzkabel mit der Netzsteckdose verbunden ist.
• Bei Batteriebetrieb verwenden Sie sechs R20-Batterien (Größe D).
• Wenn das Gerät nicht über Batterien betrieben werden soll, behmen Sie die Batterien hereaus, damit nicht durch auslaufende oder korrodierende Batterien Schäden entstehen.
  Das Typenschild mit Angaben zur Betriebsspannung, Leistungsaufnahme etc. befindet sich an der Unterseite.

Aufstellort

• Stellen Sie das Gerät nicht in der Höhe von Wärmequellen oder an einem Ort auf, an dem es direkter Sonneneinstrahlung, übermöglicher Staubentwicklung oder Mechanischen Stößen ausgesetzt ist.
• Stellen Sie den Player nicht auf eine geneigte oder unebene Oberfläche.
• Lassen Sie seitlich am Gerät 10 mm frei. Die Ventilationsöffnungen)dürfen nicht blockiert werden, andernfalls konnen Betriebsstörungen auftreten, und die Lebensdauer der Komponenten kann sich verringn.
• Wenn Sie das Gerät in einem in der Sonne geparkten Wagen halten, stellen Sie es an einen Platz, an dem es nicht direkter Sonneneinstrahlung ausgesetzt ist.
• Da die Laufsprecher mit einem starken Magneten arbeiten, müssen Kreditkarten mit Magnetstreifen und Uhren mit Federwerk ferngehalten werden, da sie sonst beschädigt werden konnen.

Fortsetzung

Sicherheitsmaßnahmen (Fortsetzung)

Betrieb

• Wird das Gerät direkt von einem kalten in einen warmen Raum gebracht oder in einem sehr feuchten Raum aufgestellt, kann sich auf den Linsen im CD-Player Feuchtigkeit niederschlagen. In diesen Fall Funktioniert der CD-Player unter Umständen nicht mehr richtig. Nehmen Sie die CD Heraus, und halten Sie das Gerät etwa eine Stunde lang stehen, bis die Feuchtigkeit verdunst ist.
• Werde der Player langere Zeit nicht benutzt, schalten Sieihn zum Aufwärmen eine Minute in den Wiedergabemodus, bevor Sie eine Kassette einlagen.

Wenn Sie Fragen zum Player haben oder Probleme damit auftreten, wenden Sie sichitte an ihren Sony-Handler.

Hinweise zu CDs

• Vor der Wiedergabe reinigen Sie die CDs mit einem Reinigungstuch. Wischen Sie darauf von der Mitte nach außen.

• Verwenden Sie keine Lösungsmittel wie Benzin, Verdünner, handelsübliche Reinigungsmittel oder Antistatikspray für Schallplatten.

• Setzen Sie CDs nicht direktem Sonnenlicht oder Wärmequellen wie Warmluftauslüssen aus. Lassen Sie sie auch nicht in einem in der Sonne geparkten.Wagen, da die Temperature im Wagenerneren stark ansteigen konnen.

• Kleben Sie kein Papier und keine Aufkleber auf die CD, und zerkratzen Sie die Oberfläche der CD nicht.
• Legen Sie die CDs nach der Wiedergabe immer in ihre Hülle zurück.

BefindensichaufderOberflacetheiner CDKratzer,Schmutzoder Fingerabdrücke,kanesuzueFehlernbei der Spurführungkommen.

Hinweise zu Kassetten

• Wenn Sie verhindern möchten, daß eine Kassette versehentlich überspielt wird, brechen Sie die Überspielschutzlasche von Seite A oder B ab. Wenn Sie die Kassette später doch überspielen möchten, überkleben Sie die Öffnung mit Klebeband.

• Kassetten mit einer Spieldauer von mehr als 90 Minuten sollenn im allgemeinen nicht verwendet werden. Verwenden Sie solche Kassetten nur für langes, ununterbrochenes Aufnehmen und Wiedergeben.

Störungsbehebung

	Symptom	Abhilfe
Allgemeines	Das Gerätläßt sich nicht einschalten.	• Schließen Sie das Netzkabel richtig an. • Achten Sie darauf, daß die Batterien richtig eingelegt sind. • Tauschen Sie alle Batterien gegen neue aus, wenn die Batterien erschöpft sind.
	Es ist kein Ton zu horen.	• Der Währschalter FUNCTION muß zur Wiedergabe auf die gewüncchte Komponente eingestellt sein. • Erhöhen Sie die Lautstärke. • Lösener Sie die Kopfhörer vom Gerät, wenn Sie über Lautsprecher horen mögen.
	Störrauschen ist zu horen.	• In der Höhe des Players wird ein Mobiltelefon oder ein anderes Gerät, das Radiowellen aussendet, benutzt. → Entfernen Sie das Mobiltelefon usw. vom Player.
Radio	Der Ton ist schwach oder von schlechter Qualität.	• Wenn die Batterien schwach sind, ersetzen Sie alle Batterien durch neue. • Stellen Sie das Gerät weiter vom Fernsehgerät entfernt auf.
	Das Fernsehbild ist instabil.	• Beim UKW-Empfang über eine Innenantenne kann diese Störung auftreten, wenn das Gerät in der Höhe des Fernsehgeräts aufgestellt ist. Stellen Sie das Gerät weiter vom Fernsehgerät entfernt auf.
CD-Player	Die CD wird nicht wiedergegeben/“00 --” leuchtet im Display, obwohl eine CD einlegecht wurde.	• Das CD-Fach muß geschlossen sein. • Legen Sie die CD mit der beschriften Seite nach oben ein. • Reinigen Sie die CD. • Nehmen Sie die CD Heraus, und setzen Sie das CD-Fach ca. eine Stunde geöffnet, bis die Feuchtigkeit verdunst ist. • Der Währschalter FUNCTION muß auf CD stehen.
	Der Ton setzt aus.	• Verringern Sie die Lautstärke. • Reinigen Sie die CD, oder ersetzen Sie sie, wenn sie stark beschädigt ist. • Stellen Sie das Gerät an einem vor Vibrationen geschützten Ort auf.

Fortsetzung

Sicherheitsmaßnahmen (Fortsetzung)

	Symptom	Abhilfe
Kassettendeck	Die Kassette lauft nicht, wenn eine Bandlaufaste gedrück wird.	Schließen Sie das Kassettenfach richtig.
	Die Taste REC ● Funktioniert nicht/ die Kassette wird nicht wiedergegeben.	Die Überspielschutzlasche muß intakt sein.Der Wählschalter FUNCTION muß auf CD, AM oder FM stehen. (CFD-V27/V177)Der Wählschalter FUNCTION muß auf CD oder RADIO stehen. (CFD-V27L/V177L/V77S)
	Die Kassette wird nicht vollständig gelöscht.	Reinigen Sie die Löschköffe (siehe Seite 23).Wenn die Batterien schwach sind, ersetzen Sie alle Batterien durch neue.Eine Kassette des Typs TYPE II (High Position) oder TYPE IV (Metall), die mit thisem Gerät bespielt wurde, wird abgespielt. Nehmen Sie auf eine Kassette des Typs TYPE I (normal) auf, und setzen Sie diese wiedergeben.
	Die Kassette laft sich nicht bespielen.	Achten Sie daraufuf, daß die Kassette richtig einlegeist.Achten Sie daraufuf, daß die Überspielschutzlasche nicht von der Kassette entfernst wurde.
	Der Ton ist schwach oder von schlechter Qualität.	Reinigen Sie Tonköffe, Andruckwalze und Kapstan (siehe Seite 23).Entmagnetisieren Sie die Tonköffe mit einer Entmagnetisierungskassette (siehe Seite 23).
	Der Ton ist verzerrt.	Eine Kassette des Typs TYPE II (High Position) oder TYPE IV (Metall) wird verwendet.Verwenden Sie ausschließlich Kassetten des Typs TYPE I (normal).

Wenn sich ein Problem anhand dieser Seite nicht beheben laßt, lösen Sie das Netzkabel, und entnehmer Sie alle Batterien. Nachdem alle Anzeigen im Display erloschen sind, schließen Sie das Netzkabel wieder an und legen die Batterien wieder ein. Laßt sich das Problem auch dadurch nicht beheben, wenden Sie sichitte an ihren Sony-Handler.

Wartung

Reinigen der Linse

Wenn die Linse verschmutzt ist, kann es während der Wiedergabe einer CD zu Tonsprüngen kommt. Reinigen Sie die Linse mit einem handelsüblichen Staubblaser.

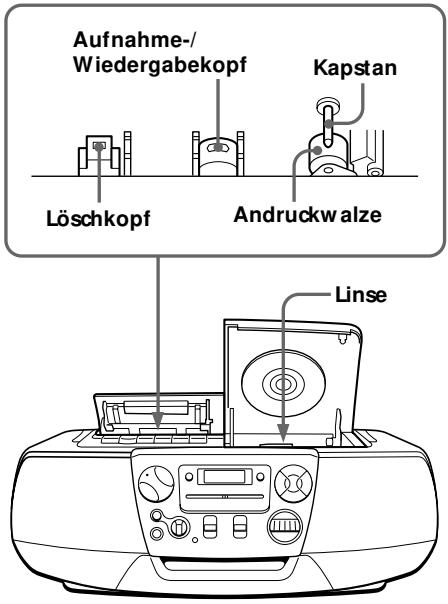

Reinigen der Tonköpe und des Bandpfads

Um eine gute Wiedergabe- und Aufnahmequalität sicherzustellen, wischen Sie Tonköppe, Andruckwalzen und Kapstan nach jeweils 10 Betriebsstunden mit einem Wattestächen ab, das Sie leicht mit einer Reinigungsflüssigkeit oder Alcohol angefeucht haben. Um eine optimale Aufnahmequalität zu erzielen, empfeht es sich, alle Oberflächen, über die das Band transportiert wird, vor jeder Aufnahme zu reinigen.

Lassen Sie die Teile vollständig trocknen, bevor Sie eine Kassette einlagen.

Ent magnetisieren der Tonköppe

Nach 20 bis 30 Betriebsstunden hat sich Abrieb des Magnetbands auf den Kopfen abgelagert, der Signalverlust im Hochfrequenzbereich und Rauschen verursachen kann. Entmagnetisieren Sie die Kopfe und alle Metallteile des Bandpfads mit einer im Handel erhalten Entmagnetisierungskassette.

Reinigen des Gehäuses

Reinigen Sie Gehäuse, Bedienfeldabdeckung und Bedienelemente mit einem weichen, leicht mit einem milden Reinigungsmittel angefeuchteten Tuch. Verwenden Sie keine Scheuerschwämme, kein Scheuerpulver und keine Lösungsmittel wie Alkohol oder Benzin.

Technische Daten

CD-Player

System

Digitales CD-Audiosystem

Eigenschaften der Laserdiode

Material: GaAlAs

Wellenlange: 780nm

Emissionsdauer: kontinuierlich

Laser-Ausgangsleistung: unter 44,6 W

(gemessen im Abstand von 200mm von der

Linsenoberfläche am optischen Sensorblock mit

einer Offnung von 7 mm)

Rotationsgeschwindigkeit

200 U/min bis 500 U/min (CLV)

Anzahl der Kanäle

2

Frequenzgang

20 - 20.000 Hz +1/-2 dB

Gleichlaufschwankungen

Unterhalb der Meßgrenze

Radio

Frequenzbereich

CFD-V27/V177
UKW	Korea	87,6 - 107 MHz
	Andere Modelle	87,6 - 108 MHz oder
		87,6 - 107 MHz
AM	Korea	531 - 1.602 kHz
	Andere Modelle	530 - 1.605 kHz oder
		531 - 1.602 kHz

CFD-V27L/V177L

UKW	Italien	87,5 - 108 MHz
	Mittel- und Osteuropa
		65 - 108 MHz
	Andere Modelle	87,6 - 107 MHz
MW	Italien	526,5 - 1.606,5 kHz
	Andere Modelle	531 - 1.602 kHz
LW	Italien	148,5 - 283,5 kHz
	Andere Modelle	153 - 279 kHz

CFD-V77S

UKW	Italien	87,5 - 108 MHz
	Mittel- und Osteuropa
		65 - 108 MHz
	Andere Modelle für Europa bzw.
	Saudi Arabien	87,6 - 107 MHz
	Andere Modelle	87,6 - 108 MHz
MW	Italien	526,5 - 1.606,5 kHz
	Anderre Modelle für Europa
		531 - 1.602 kHz
	Andere Modelle	530 - 1.605 kHz oder 531 - 1.602 kHz
KW1		2,3 - 7 MHz
KW2		7 - 22 MHz

IF

UKW: 10,7 MHz

AM/MW/LW/KW: 455kHz

Antennen

UKW/KW: Teleskopantenne

AM/MW/LW: Eingebaute Ferritstabantenne

Kassettendeck

Aufnahmesystem

4 Spuren, 2 Kanäle, stereo

Spuldauer

ca. 120 Sek. bei Sony-Kassette C-60

Frequenzgang

TYPE I (normal): 70 - 10.000 Hz

Allgemeines

Lautsprecher

CFD-V27/V27L/V177/V177L: Voller

Frequenzbereich: 10 cm Durchmesser, 3,2 Ohm, Konus (2)

CFD-V77S: Voller Frequenzbereich: 10 cm

Durchmesser, 6 Ohm, Konus (2)

Ausgange

Kopfhörerbuchse (Stereominibuchse)

für Kopfhörer mit einer Impedanz von 16 - 68 Ohm

Maximale Leistungsabgabe (nicht beim Modell für

Korea)

CFD-V27/V27L/V177/V177L: 2,3 W + 2,3 W

CFD-V77S:4.5W+4.5W

Leistungsabgabe (Modell CFD-V27 für Korea)

1,6 W + 1,6 W (bei 3,2 Ohm, 10 % harmonische

Verzerrung bei Wechselstrombetrieb)

Betriebsspannung

CD/Radio/Kassettendeck:

Europaische Länder

230 V Wechselstrom, 50 Hz

Korea

220 V Wechselstrom, 60 Hz

Andere Länder

110 - 120 V, 220 - 240 V Wechselstrom

umschaltbar, 50/60 Hz, oder 230 V Wechselstrom,

50 Hz

9 V Gleichstrom, 6 R20-Batterien (Größe D)

Leistungsaufnahme

CFD-V27/V27L/V177/V177L:

Modell fur Korea: 15 W Wechselstrom

Andere Modelle: 20 W Wechselstrom

CFD-V77S:25W Wechselstrom

Batterielebensdauer

CD/Radio/Kassettendeck:

CFD-V27/V27L/V177/V177L

UKW-Aufnahme

R20P von Sony: ca. 13,5 Std.

Alkali-Batterie LR20 von Sony: ca. 20 Std.

Kassettenwiedergabe

R20P von Sony: ca. 7,5 Std.

Alkali-Batterie LR20 von Sony: ca. 15 Std.

CD-Wiedergabe

R20P von Sony: ca. 2,5 Std.

Alkali-Batterie LR20 von Sony: ca. 7 Std.

CFD-V77S

UKW-Aufnahme

R20P von Sony: ca. 3,5 Std.

Alkali-Batterie LR20 von Sony: ca. 10 Std.

Kassettenwiedergabe

R20P von Sony: ca. 1,5 Std.

Alkali-Batterie LR20 von Sony: ca. 5 Std.

CD-Wiedergabe

R20P von Sony: ca. 1 Std.

Alkali-Batterie LR20 von Sony: ca. 4 Std.

Abmessungen

ca. 420 × 165 × 256 ~mm(B / H / T)

(einschl. vorstehender Teile)

Gewicht (einschl. Batterien)

CFD-V27/V27L/V177/V177L: ca. 4,1 kg

CFD-V77S: ca. 4,2 kg

Mitgeliefertes Zubehor

Netzkabel (1)

Änderungen, die dem technischen Fortschrift dieren, bleiben vorbehalten.

Zusätzlich erhältliches Zubehor

MDR-Kopflörserserie von Sony

Index

A

Ansteuern einer bestimmt Stelle in einem Titel 13

Aufnehmen auf eine Kassette 10

Auswahlen der Stromquelle 17

Auswahlen von Titeln 5

B

Batterien

fur Gerat 17

C

CD-Player 12

D

Display 12

E

Einstellen

Klang 18

Klangbetonung 18

Entmagnetisieren der

Tonköpf 23

Erstellen eines eigenen

Programms 16

K

Klangbetonung 18

M

MEGA BASS 18

P

Program Play 16

R

Radioempfang 6

Reinigen

Gehäuse 23

Tonköpf und

Bandtransportweg 23

Repeat Play 14

s

Shuffle Play 15

Spannungswahlschalter 17

Störungsbehebung 21

Stromquellen 17

T

TONE 18

V

Verbessern des

Radioempfangs 7

Vorbereitungen 17

W

Wiedergabe

einer CD 4

einer Kassette 8

wiederholen 14
