BP207C - Klimaanlage BEKO - Kostenlose Bedienungsanleitung

Produkttyp	Mobiles Monoblock-Klimagerät
Marke	Beko
Modell	BP207C
Abmessungen (B x H x T)	305 x 678 x 328 mm
Nettogewicht	19 kg
Stromversorgung	220-240 V ~ 50 Hz
Betriebsstrom (Kühlung)	3,2 A
Leistungsaufnahme (Kühlung)	732 W
Kühlleistung	6.500 BTU/h (1.905 W)
Energieeffizienz (EER)	2,6 W/W
Energieeffizienzklasse (Kühlung)	A
Kältemittel	R290 (130 g)
Schallleistungspegel	65 dB(A)
Luftdurchsatz	300 m³/h
Entfeuchtung	0,8 L/h
Temperaturbereich (Kühlung)	16 °C bis 35 °C
Klimaklasse	T1
Funktionen	Kühlung, Lüftung, Entfeuchtung
Timer	Ja (1-24 h)
Schlafmodus	Ja (bei Kühlung)
Lüftergeschwindigkeit	Hoch / Niedrig
Bedienungsart	Touchpanel + Fernbedienung
Filterwartung	Reinigung alle 2 Wochen, waschbar mit warmem Wasser (40 °C)
Frostschutz	Ja, automatische Abschaltung bei zu niedriger Temperatur
Überlaufschutz	Ja, Alarm und Kontrollleuchte „Voll"
Kompressorschutz	3-minütige Neustartverzögerung
Minimale Raumfläche	7 m²

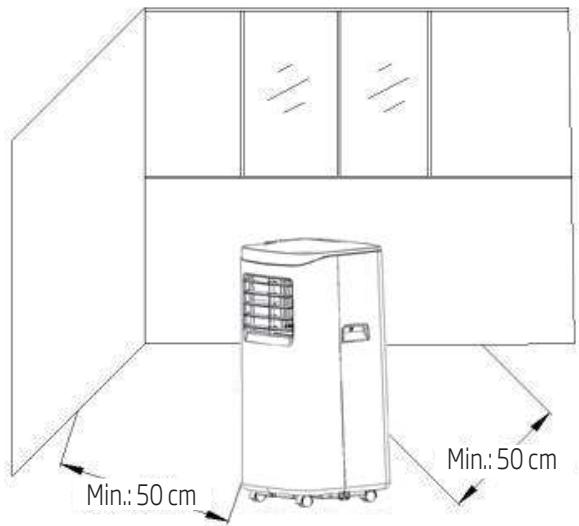

Sicherheitsabstand zu Gegenständen	≥ 50 cm

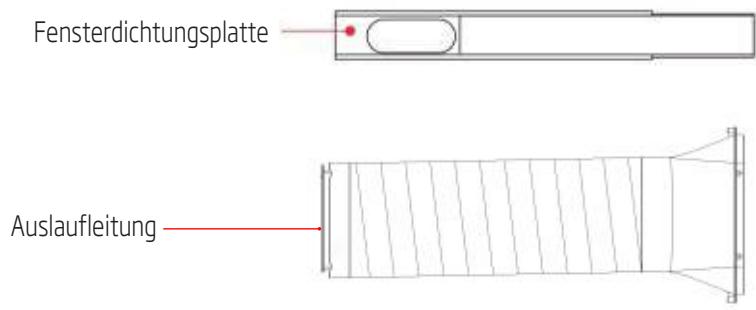

Im Lieferumfang enthaltenes Zubehör	Abluftschlauch, Schiebefenster-Kit, Fernbedienung, Batterien

Häufig gestellte Fragen - BP207C BEKO

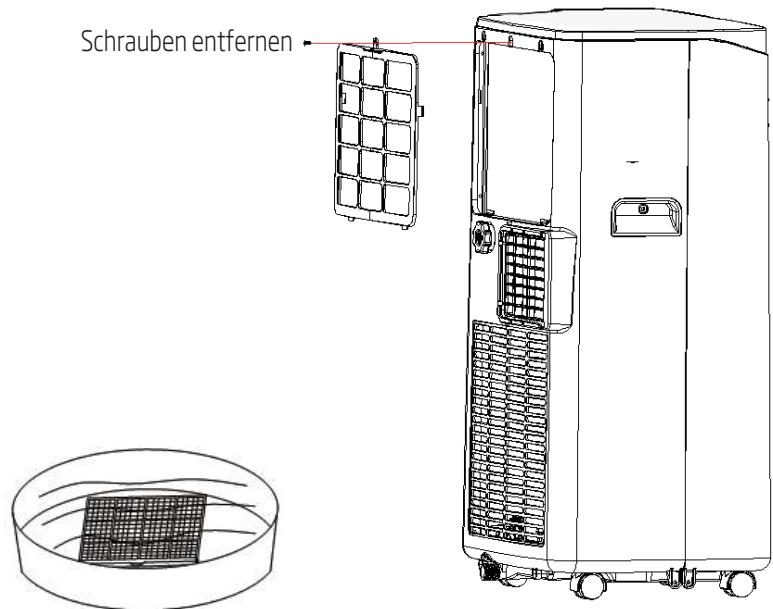

Wie reinige ich den Filter meiner Beko BP207C Klimaanlage?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Entfernen Sie den Filter (siehe Handbuch), waschen Sie ihn mit warmem Wasser (max. 40 °C) und einem milden Reinigungsmittel, spülen Sie ihn ab und trocknen Sie ihn im Schatten. Setzen Sie ihn nach vollständiger Trocknung wieder ein. Reinigen Sie den Filter alle zwei Wochen, um die Effizienz zu erhalten.

Was tun, wenn die Kontrollleuchte 'Voll' leuchtet?

Der Kondenswassertank ist voll. Schalten Sie das Gerät aus, ziehen Sie den Stecker, stellen Sie ein Gefäß unter den seitlichen Wasserablass, entfernen Sie den Ablassstopfen und lassen Sie das Wasser ablaufen. Setzen Sie Stopfen und Abdeckung nach dem Entleeren wieder ein. Das Gerät startet normal neu.

Das Klimagerät startet nicht, was ist zu prüfen?

Überprüfen Sie, ob das Gerät eingesteckt und eingeschaltet ist. Stellen Sie sicher, dass die Raumtemperatur zwischen 7 °C und 35 °C liegt. Wenn die 'Voll'-Leuchte blinkt, leeren Sie den Tank. Wenn das Problem weiterhin besteht, warten Sie 3 Minuten (Kompressorschutz) und versuchen Sie es erneut. Schlagen Sie in der Fehlertabelle der Bedienungsanleitung nach, ob weitere Fehlercodes angezeigt werden.

Wie verwende ich die Timer-Funktion?

Drücken Sie die Timer-Taste am Bedienfeld oder auf der Fernbedienung. Das Symbol blinkt. Stellen Sie dann mit den Tasten Hoch/Runter die Zeit zwischen 1 und 24 Stunden in Stundenschritten ein. Bestätigen Sie die Einstellung. Zum Abbrechen drücken Sie erneut die Timer-Taste.

Die Fernbedienung funktioniert nicht, was tun?

Überprüfen Sie, ob Sie weniger als 8 Meter entfernt sind und die Fernbedienung auf den Empfänger des Geräts gerichtet ist. Ersetzen Sie die Batterien bei Bedarf (Typ AAA). Wenn das Problem weiterhin besteht, verwenden Sie die Tasten am Bedienfeld.

Welche Mindestraumfläche ist für die Installation des BP207C erforderlich?

Das Gerät muss in einem Raum von mindestens 7 m² aufgestellt werden. Stellen Sie außerdem sicher, dass rund um das Gerät ein Freiraum von mindestens 50 cm für eine gute Luftzirkulation vorhanden ist.

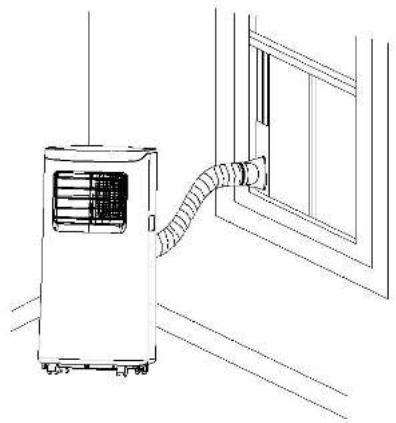

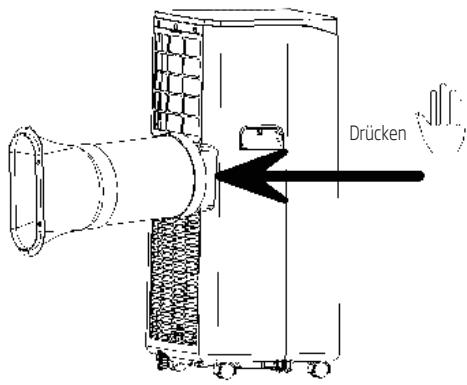

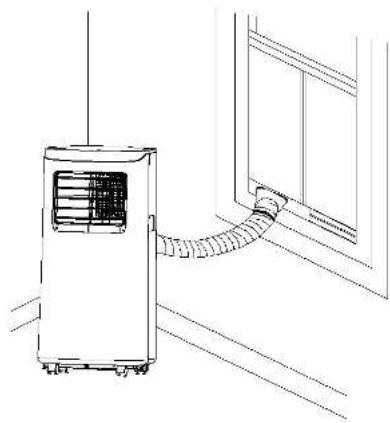

Wie installiere ich den Abluftschlauch?

Befestigen Sie den Abluftschlauch an der Rückseite des Geräts. Montieren Sie dann das Schiebefenster-Kit im Fenster. Führen Sie das flache Ende des Schlauchs in die Öffnung des Kits ein. Der Schlauch darf nicht geknickt oder um mehr als 45° gebogen werden. Seine Länge sollte zwischen 28 und 150 cm betragen. Verwenden Sie keine Verlängerung.

Welches Kältemittel verwendet das Klimagerät und ist es gefährlich?

Das Kältemittel ist R290 (Propan), ein entzündliches, aber umweltfreundliches Gas. Befolgen Sie die Sicherheitshinweise: Nicht durchstechen, nicht verbrennen, in einem belüfteten Raum ohne Zündquellen lagern. Eingriffe dürfen nur von einem zertifizierten Fachmann durchgeführt werden.

Wie aktiviere ich den Schlafmodus (Sleep)?

Im Kühlmodus drücken Sie gleichzeitig die Tasten Hoch und Lüftung am Bedienfeld (oder die Sleep-Taste auf der Fernbedienung). Das Gerät arbeitet dann leise und energieeffizient, die Temperatur steigt allmählich an, um nächtlichen Komfort zu gewährleisten.

Was bedeuten die Fehlercodes E1 und E2?

E1 weist auf eine Fehlfunktion des Raumtemperatursensors hin. E2 zeigt ein Problem mit dem Rohrtemperatursensor an. In beiden Fällen wenden Sie sich an einen Fachmann, um die Sensoren und zugehörigen Schaltkreise zu überprüfen. Versuchen Sie keine Reparatur selbst durchzuführen.

BEDIENUNGSANLEITUNG BP207C BEKO

6. Touche de Minuterie:

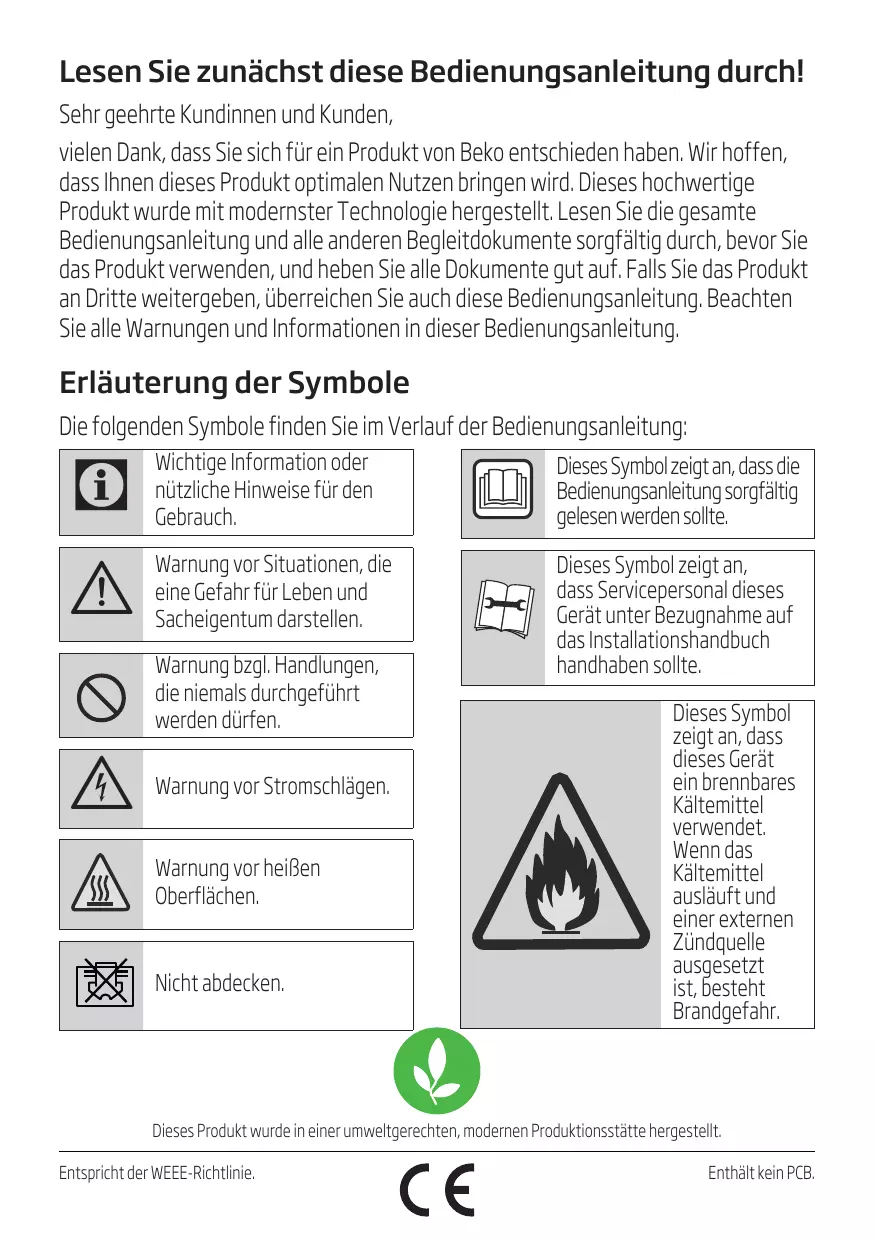

Lesen Sie zunächst diese Bedienungsanleitung durch!

Sehr geehrte Kundinnen und Kunden,

vielen Dank, dass Sie sich für ein Produkt von Beko entschieden haben. Wir hoffen, dass Ihnen theses Produkt optimalen Nutzen bringen wird. Dieses hochwertige Produkt wurde mit modernster Technologie hergestellt. Lesen Sie die gesamte Bedienungsanleitung und alle anderen Begleitdkumente sorgfältig durch, bevor Sie das Produkt verwenden, und haben Sie alle Dokumente gut auf. Falls Sie das Produkt an Dritte weitergeben, überreichen Sie auch diese Bedienungsanleitung. Beachten Sie alle Warnungen und Informationen in dieser Bedienungsanleitung.

Erläuterung der Symbole

Die folgenden Symbole finds Sie im Verlauf der Bedienungsanleitung:

i	Wichtigige Information oder nützliche Hinweise für den Gebrauch.	Dieses Symbol zeigt an, dass die Bedienungsanleitung sorgfältig gelesen werden sollen.
!	Warning vor Situationen, die eine Gefahr für Leben und Sacheigentum darstellen.	Dieses Symbol zeigt an, dass Servicepersonal theses Gerät unter Bezugnahme auf das Installationshandbuch handhaben sollen.
	Warning bzgl. Handlungen, die niemals durchgeführt werden dürfen.
	Warning vor Stromschägen.	Dieses Symbol zeigt an, dass theses Gerät ein brennbares Kältemittel verwendet. Wenn das Kältemittel ausläuft und einer externen Zündquelle ausgesetzt ist, besteht Brandgefahr.
	Warning vor freißen Oberflächen.
	Nicht abdecken.

Dieses Produkt wurde in einer umweltgerechten, modernen Produktionsstätte hergestellt.

INHALTSVERZEICHNIS

1 Sicherheitshinweise 121

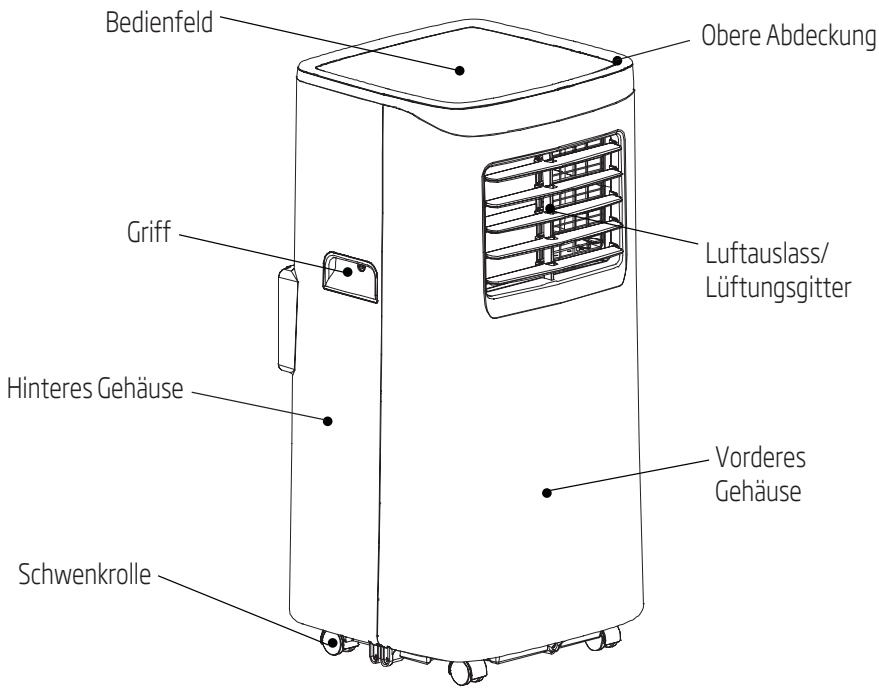

2 Merkmale und Komponenten 140
2.1 Eigenschaften 140
2.2 Komponenten 140
3 Bedienung 142

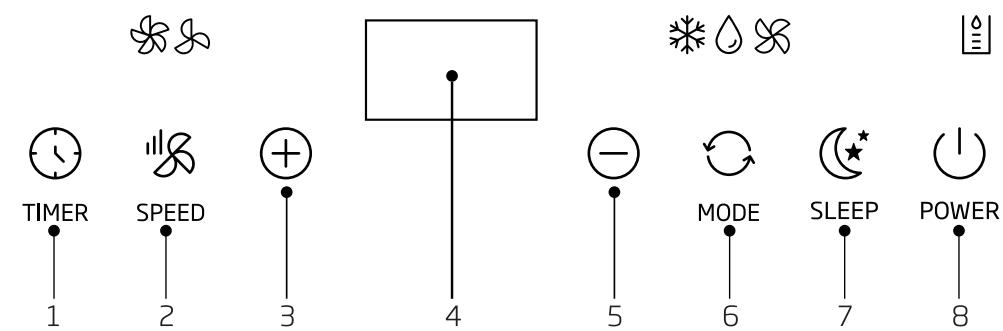

3.1 Bedienungshinweise für das Bedienfeld 142

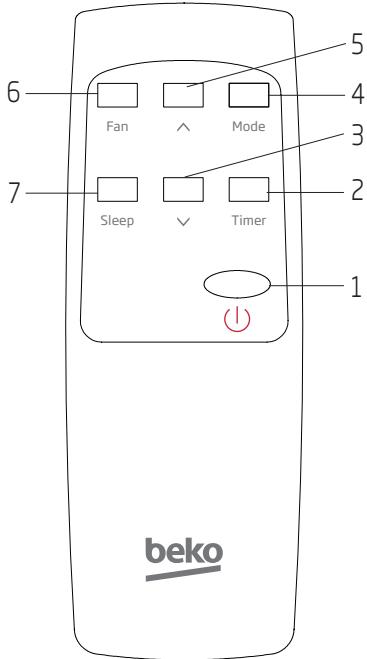

3.2 Fernbedienung 144
4 Schutzfunktionen 145
5 Installation und Einstellung 146

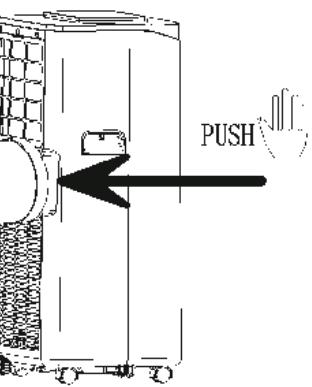

5.1 Aufbau 146

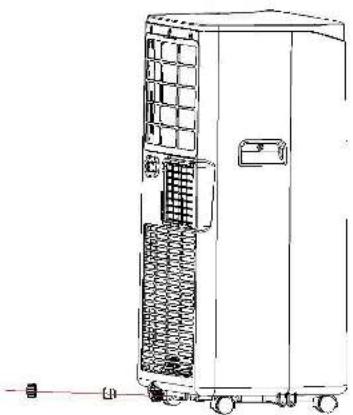

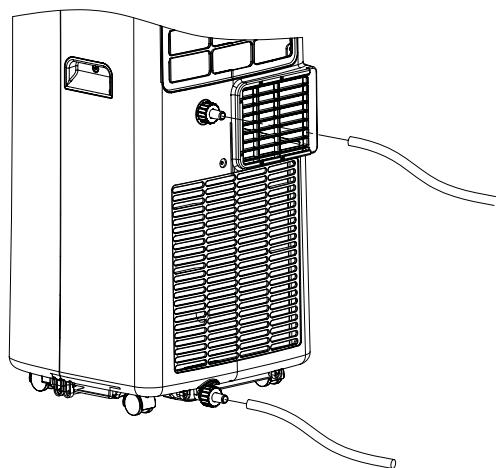

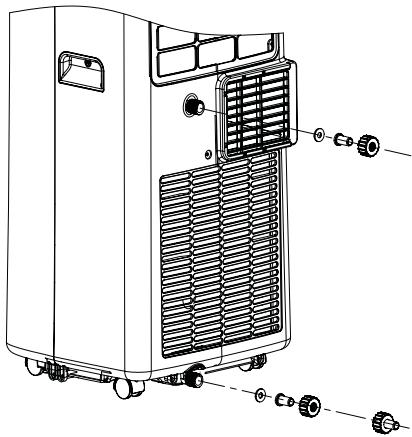

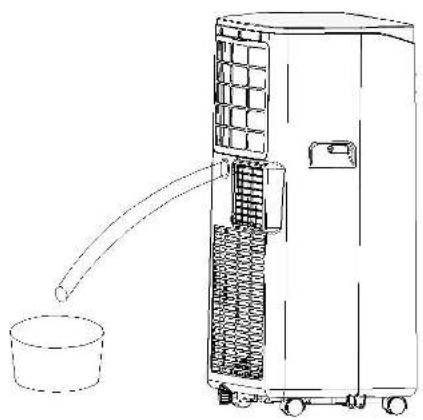

6 Entleerung 149
7 Wartung und Instandhaltung 151
7.1 Gerätegehäuse reinigen 151
7.2 Filtersieb reinigen 151
7.3 Oberen Rahmen des Filtersiebs reinigen 151
8 Gerätlagern 152
9 Fehlerbehebung 153
10 Anhang 155
11 Installationsanleitungen 156
11.1 F-Gas-Anweisung 156
12 Technische Daten 157

Das in mobilen Klimageräten verwendete Kältemittel ist der umweltfreundliche Kohlenwasserstoff R290. Dieses Kältemittel ist geruchlos und im Vergleich zu alternativen Kältemitteln ein ozonfreies Kältemittel, dessen Wirkung sehr gering ist.

Bitte lesen Sie vor Gebrauch und Reparatur die Anleitung.

Die in dieser Anleitung enthaltenen Zeichnungen weichen möglicherweise vom physischen Gerät etwas ab.itte beziehen Sie sich auf das jeweilige physische Gerät.

Warnhinweise:

• Verwenden Sie keine Mittel oder Wege, um den Abtauvorgang zu beschleunigen oder das Gerät zu reinigen, außer den vom Hersteller empfohlenen.
• Das Gerät ist in einem Raum ohne kontinuierlich betriebene Zündquellen zu lagern (z. B. offene Flammen, ein eingeschaltetes Gasgerät oder ein eingeschaltetes Elektroheizgerät).
• Nicht durchbohren oder Feuer aussetzen.
• Beachten Sie, dass Kältemittel möglicherweise keinen Geruch haben.
• Das Gerät muss in einem Raum mit einer Bodenfläche von mehr als 7m^2 installiert, betrieben und gelagert werden.
• Das Gerät muss frei von Blockierungen gehalten werden, um eine ordnungsgemäß Funktion zu gewährleisten und Gefahren zu minimieren.
• Wartungsarbeiten dürfen nur gemäß den Empfehlungen des Herstellers durchgeführt werden.
• Das Gerät muss in einem gut belufteten Bereich eingesetzt werden, dessen Raumgroße der für den Betrieb angegebenen Raumfläche entspricht.
• Jede Person, die an der Arbeit an einem Kältemittelkreislauf oder dem Öffnen eines solchen beteilig ist, sollte über ein aktuell gültiges Zertifikat einer von der Branche anerkannten Bewertungsbehörde verfügen, das ihre Kompetenz zum sicheren Umgang mit Kältemitteln gemäß einer von der Branche anerkannten Bewertungsspezifikation berechtigt.

1 Sicherheitshinweise

• Wartungsarbeiten)dürfen nur wie vom Gerätehersteller empfohlen durchgeführt werden. Wartungs- und Reparaturarbeiten, die die Unterstützung durch anderes Fachpersonal erfordern, sind unter Aufsicht einer für die Verwendung brennbarer Kältemittel geschulten Person durchzuführren.
• Alle Arbeiten, die die Sicherheitsmechanismen betreffen, dürfen nur von Fachkräften durchgeführt werden.

Hinweis:

• Das Klimagerät ist nur für den Einsatz in Innenräumen und nicht für andere Anwendungen geeignet.
• Befolgen Sie bei der Installation des Klimageräts die örtlichen Netzanschlussvorschriften und gewährleisten Sie eine ordnungsgemäß Erdung. Wenn Sie Fragen zur elektrischen Installation haben, befolgen Sie die Anleitungen des Herstellers und halten Sie das Gerät ggf. von einem Elektriker installieren.
• Stellen Sie das Gerät an einem ebenen und trockenen Ort auf und halten Sie einen Abstand von mehr als 50 cm zu umgebenden Gegenständen oder Wänden ein.
• Vergewissern Sie sich nach der Installation, dass der Netzstecker intakt ist und fest in der Steckdose steckt und verlegen Sie das Netzkabel so, dass jeder nicht darüber stolpert oder den Stecker hersauszieht.
• Führren Sie keine Fremdkörper in den Luftseinlass und Luftauslass des Klimagerats ein. Halten Sie den Luftseinlass und den Luftauslass frei von Blockierungen.

Hinweis:

• Achten Sie beim Installieren von Ablaufleitungen darauf, dass sie ordnungsgemäß angeschlossen und nicht verbogen sind.
• Berühren Sie beim Einstellen die oberen und unteren Windleitstreifen des Luftauslasses vorsichtig, um eine Beschädigung zu vermeiden.
• Achten Sie beim Bewegen des Geräts darauf, dass es in aufrechte Position stehen.
• Das Gerät muss von Benzin, brennbarem Gas, Öfen und anderen Wärmequellen ferngehalten werden.
• Demontieren, verändern und modifizieren Sie das Gerät nicht eigenmächtig, da dies zu Fehlfunktionen, Schäden oder Verletzungen führen kann. Um Gefahren zu vermeiden, wenden Sie sich im Falle einer Störung an den Hersteller oder an Fachleute, um die Störung zu beheben.
• Installieren und verwenden Sie das Klimagerät nicht in Badezimmern oder anderen feuchten Umgebungen.
• Ziehen Sie nicht den Netzstecker, um das Gerätauszuschalten.
• Stellen Sie keine Gegenstände auf das Gehäuse, um zuverhindern, dass Wasser oder andere Flüssigkeiten in das Klimagerät eindringen.

Hinweis:

• Verwenden Sie keine Insektensprays oder andere entflammbare Substanzen in der Nähe des Klimageräts.
• Wischen oder waschen Sie das Klimagerät nicht mit chemischen Lösungsmitteln wie Benzin und Alkohol ab. Wenn Sie das Klimagerät reinigen müssen, müssen Sie die Stromversorgung unterbrechen und es mit einem feuchten weichen Tuch reinigen. Wenn das Gerät stark verschmutzt ist, wischen Sie es mit einem milden Reinigungsmittel ab.
• Dieses Gerät ist geeignet für den Gebrauch durch Kinder ab 8 Jahren, sofern sie beaufsichtigt oder über den sicheren Umgang mit dem Gerät angeleitet werden und die damit einhergehenden Gefahren verstehen. Reinigung und durch den Benutzer dürfen nicht von Kindern vorgenommen werden, es sei dann, sie sind mindestens 8 Jahre alt und werden beaufsichtigt. Bewahren Sie das Gerät und sein Kabel außerhalb der Reichweite von Kindern unter 8 Jahren auf.
• Ein beschädigtes Netzkabel muss vom Hersteller, dessen Kundendienst oder einer ähnlich qualifizierten Fachkraft ersetzt werden, um Gefahrensituationen zu vermeiden.

Hinweis:

• Das Gerät muss gemäß den nationalen Verdrahtungsvorschriften installiert werden.
• Betreiben Sie Ihr Klimagerät nicht in einem Nassraum wie einem Badezimmer oder einer Waschküche.
• Dieses Gerät ist nicht für die Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder psychischen Fähigkeiten und ohne Erfahrung oder Vorwissen geeignet, außer wenn eine angemessene Aufsicht oder ausführliche Anleitung zur Benutzung des Gerätes durch eine verantwortliche Person sichergestellt ist.
• Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speien.

• Warning: Verwenden Sie keine Mittel oder Wege, um den Abtauvorgang zu beschleunigen oder das Gerät zu reinigen, außer den vom Hersteller empfohlenen. Das Gerät ist in einem Raum ohne kontinuierlich betriebene Zündquellen zu lagern (z. B. offene Flammen, ein eingeschaltetes Gasgerät oder ein eingeschaltetes Elektroheizgerät). Nicht durchbohren oder Feuer aussetzen. Beachten Sie, dass Kältemittel möglicherweise keinen Geruch haben.
• Das Gerät muss die Isolierung eines Fehlerstromschutzschalters (Fl-Schutzschalter) aufweisen, der einen Bemessungsfehlerstrom von 30 mA nicht übersteigt.

• Dieses Gerät ist für den Gebrauch in Haushaltsanwendungen und ähnlichen Anwendungen wie z. B.

• Mitarbeiterkuchen in Geschäften, Büros und anderen Arbeitsumgebungen;

• Bauernhäusern;
• von Gästen in Hotels, Motels und anderen Wohnumgebungen;
• Bed & Breakfast-Gästehäusern vorgesehen.

Transport, Kennzeichnung und Lagerung des Geräts

• Transport von Geräten, die brennbare Kältemittel enthalten. Einhaltung der Transportvorschriften

1 Sicherheitshinweise

• Kennzeichnung des Geräts mit Schildern.

Einhaltung der örtlichen Vorschriften

• Entsorgung von Geräten, die brennbare Kältemittel verwenden.

Einhaltung der nationalen Vorschriften

Lagerung von Anlagen/Geräten

Die Lagerung von Geräten sollte gemäß den Anweisungen des Herstellers erfolgen.

Lagerung von verpackten (nicht verkaufen) Geräten

Der Schutz der Verpackung zur Aufbewährung sollte so gestaltet sein, dass ein mechanischer Schaden an den Geräten in der Verpackung nicht zu einem Leck der Kältemittelfüllung führt.

Die maximale Anzahl von Geräten, die zusammen gelagert werden dürfen, wird durch örtliche Vorschriften festgelegt.

Die folgenden 9 Punkte sind nur für professionelle Servicepartner zu beachten und sind nicht für Endverbraucher gedacht.

1. Wartungsinformationen

1) Überprüfung der Umgebung

Vor Beginn der Arbeiten an Systemen, die brennbare Kältemittel enthalten, sind Sicherheitsüberprüfungen erforderlich, um sicherzustellen, dass die Zündgebung minimiert wird. Für

Reparaturen am Kühlsystem sind vor Durchführung von Arbeiten am System die folgenden Vorsichtsmaßnahmen zu beachten.

2)Arbeitsverfahren

Die Arbeiten sind in einem kontrollierten Verfahren durchzuführen, um das Risiko zu minimieren, dass während der Ausführung der Arbeiten brennbare Gase oder Dämpfe vorhanden sind.

1 Sicherheitshinweise

3)Allgemeiner Arbeitsbereich

Alle Wartungskräfte und andere in der Umgebung tätige Personen müssen über die Art der durchgeführten Arbeiten unterrichtet werden. Arbeiten in beengten Räumen sind zu vermeiden. Die Umgebung um den Arbeitsbereich herum muss abgetrennt werden. Stellen Sie safer, dass die Umgebungsbedingungen sicher sind. Es darf sich kein brennbares Material in der Höhe befinden.

4)Prüfen, ob Kältemittel vorhanden ist

Der Bereich muss vor und während der Arbeit mit einem geeigneten Kältemitteldetektor überprüft werden, um sicherzustellen, dass sich der Techniker möglicherweise brennbarer Atmosphären bewusst ist. Stellen Sie safer, dass das verwendete Leckerkennungsgerät für brennbare Kältemittel geeignet ist, d. h., dass es funkenfrei, ausreichend dicht oder eigensicher ist.

5)Vorhandensein eines Feuerlöschers

Wenn HeiBarbeit an der Kühlanlage oder zugehörigen Teilen durchgeführt werden sollen, müssen geeignete Feuerlöschgeräte zur Verfügung stehen. Halten Sie einen Trockenpulver- oder CO2-Löscher in der Nähe des Ladebereichs bereit.

6)Keine Zündquellen

Personen, die Arbeiten in Bezug auf ein Kühlsystem durchführten, bei denen Rohrleitungen mit brennbarem Kältemittel freigelegt werden oder brennbares Kältemittel darin enthalten ist,)dürfen Zündquellen nicht so einsetzen, dass eine Brand-oder Explosionsgefahr besteht. Alle möglichen Zündquellen,einschließlich des Rauchens von Zigaretten, sollenn ausreichend

1 Sicherheitshinweise

weit vom Installations-, Reparatur-, Demontage- und Entsorgungssort entfernt gehalten werden, wobei möglicherweise entzündbares Kältemittel in die unmittelbare Umgebung abgegeben werden kann. Vor Beginn der Arbeiten ist der Bereich um das Gerät herum zu untersuchen, um sicherzustellen, dass keine entflammbaren Gefahren oder Zündgefahren bestehen. Schildern mit der Aufschrift „Rauchen verboten“[Müssen angebracht werden.

7) Belüfteter Bereich

Stellen Sie sich, dass sich der Bereich im Freien befindet oder ausreichend beluftet ist, bevor Sie in das System eingreifen oder HeiBarbeit ausführren. Während des Zeitraums, in dem die Arbeiten ausgeführrt werden, muss ein gewisser Beluftungsgrad gewährleistet werden. Die Beluftung sollte das freigesetzte Kätemittel sicher verteilen und vorzugsweise nach außen in die Atmosphäre ausstoßen.

8) Überprüfung der Klimaanlage

Wenn elektrische Komponenten ausgetauscht werden, müssen sie für den Zweck geeignet sein und die korrekte Spezifikation aufweisen. Die Wartungs- und Servicerichtlinien des Herstellers sind immer zu befolgen. Wenden Sie sich im Zweifelsfall für Unterstützung an die technische Abteilung des Herstellers.

Die folgenden Prüfungen sind bei Anlagen anzuwenden, die brennbare Kältemittel verwenden:

• Die Füllmenge entspricht der große des Raums, in dem die Kältemittel enthaltenden Teile installiert sind.

1 Sicherheitshinweise

• Die Lüftungsanlage und -ausfälle Funktionieren einwandfrei und sind nicht blockiert.
• Bei Verwendung eines indirecten Kühlkeislaufs ist der Sekundärkreislauf auf das Vorhandsein von Kältemittel zu überprüfen;
• Die Kennzeichnung am Gerät ist weiterhin sightbar und lesbar. Unleserliche Kennzeichnungen und Scholder müssen ausgetauscht werden.
• Kühlrohe oder -komponenten sind an einer Stelle installiert, an denen es unwahrscheinlich ist, dass sie irgendwelchen Stoffen ausgesetzt sind, die kaltemittelhaltige Komponenten korrodieren können. Ausgenommen sind Komponenten, die aus Materialien bestehen, die von Natur aus korrosionsbeständig sind oder die gegen eine solche Korrosion angemessen geschützt sind.

9) Überprüfung elektrischer Geräte

Reparaturen und Wartungsarbeiten an elektrischen Komponenten müssen erstesicherheitsüberprüfungen und Bauteilprüfungverfahren umfassen. Wenn ein Fehler vorliegt, der die Sicherheit beeinträchtigen kann,arf an den Stromkreis keine elektrische Versorgung angeschlossen werden, bis der Fehler zufriedenstellend behoben ist. Wenn der Fehler nicht sofort behoben werden kann, der Betrieb jedoch fortgesetzt werden muss, ist eine angemessene vorübergehende Lösung zu verwenden. Dies ist dem Besitzer der Anlage mitzuteilen, damit alle Parteien davon unterrichtet werden.

Erste Sicherheitsüberprüfungen müssen Folgendes umfassen:

Die Kondensatoren sind entladen: Dies muss auf sichere Weise erfolgen, um Funkenbildung zu vermeiden.
- Während des Ladens, Wiederherstellens oder Spülens des Systems sind keine stromführenden elektrischen Komponenten und Verdrahtungen freigelegt.
- Eine Erdung ist dauerhaft vorhanden.

2. Reparaturen an versiegelten Komponenten

1) Bei Reparaturen an versiegelten Komponenten müssen alle elektrischen Versorgungen von dem zu bearbeitenden Gerät getrennt werden, bevor Sie versiegelte Abdeckungen usw. entfernen. Wenn während des Wartungsvorgangs unbedingte eine Stromversorgung für das Gerät erforderlich ist, muss sich eine dauerhaft Funktionierende Form der Leckerkennung an der kritischsten Stelle befinden, um vor einer möglicherweise gefährlichen Situation zu warnen.
2) Folgendes ist entsprechenden zu beachten, um sicherzustellen, dass bei Arbeiten an elektrischen Komponenten das Gehäuse nicht so verändert wird, dass das Schutzniveau beeinträchtigt wird.

Dazu gehören Kabelschäden, zu weitere Anschlüsse, nicht gemäß den Originalspezifikationen angefertigte Klemmen, Dichtungen, falsche Verschraubungen usw.

Stellen Sie sicher, dass das Gerät sicher montiert ist.

1 Sicherheitshinweise

Stellen Sie sicher, dass die Dichtungen oder Dichtungsmaterialien nicht so gealtert oder beschädigt sind, dass sie nicht mehr davon sorgen, das Eindringen von brennbaren Atmosphären zu verhindern. Ersatzteile müssen den Spezifikationen des Herstellers entsprechehen.

Hinweis: Die Verwendung von Silikondichtungsmittel kann die Wirksamkeit einiger Arten von Leckerkennungsgeräten beeinträchtigen. Eigensichere Komponenten müssen vor der Bearbeitung nicht isoliert werden.

3.Reparatur an eigensicheren Komponenten

Legen Sie keine dauerhaften induktiven oder kapazitäten Lasten an die Schaltung an, ohne sicherzustellen, dass diese die zulässige Spannung und den zulässigen Strom für das verwendete Gerät nicht überschreiben.

Eigenschere Komponenten sind die einzigen, an denen garbeitet werden kann, während sie sich in einer entflammbaren Atmosphäre befinden. Das Testgerät muss über die richtige Leistung verfügen.

Ersetzen Sie Komponenten nur durch vom Hersteller angegebene Teile. Andere Teile können dazu führen, dass Kältemittel in der Atmosphäre durch ein Leck entzündet wird.

4.Verkabelung

Stellen Sie sicher, dass die Verkabelung keinem Verschleiß, Korrosion, übermäßig dem Druck, Vibrationen, scharfen Kanten oder anderen schädlichen Umwelterinflüssen ausgesetzt ist.

1 Sicherheitshinweise

Bei der Überprüfung sind auch die Auswirkungen von Alterung oder ständigen Vibrationen von Quellen wie Kompressoren oder Ventilatoren zu berücksichtigten.

5. Erkennung von brennbaren Kältemitteln

Unter keinen Umständen dürfen potentielle Zündquellen bei der Suehe oder Erkennung von Kältemittellecks verwendet werden. Eine Halogenlampe (oder ein anderer Detektor mit offener Flamme) darf nicht verwendet werden.

6.Leckerkennungsmethoden

Die folgenden Leckerkennungsmethoden gelten für Systeme, die brennbare Kältemittel enthalten, als akzeptabel.

Elektronische Leckerkennungsgeräte müssen zum Erkennen brennbarer Kältemittel verwendet werden. Die Empfindlichkeit ist jedoch möglicherweise nicht ausreichend oder muss neu kalibriert werden. (Das Erkennungsgerät muss in einem kältemittelfreien Bereich kalibriert werden.) Stellen Sie safer, dass das Leckerkennungsgerät keine potenzielle Zündquelle ist und für das verwendete Kältemittel geeignet ist. Das Leckerkennungsgerät muss auf einen Prozentsatz der LFL des Kältemittels eingestellt und auf das eingesetzte Kältemittel kalibriert werden und der entsprechende Gasanteil (maximal 25%) wird bestätigt.

Leckerkennungsflüssigkeiten sind für die meisten Kältemittel geeignet. Die Verwendung von chlorhaltigen Reinigungsmitteln ist jedoch zu vermeiden, da das Chlor mit dem Kältemittel reagieren und die Kupferrohrleitungen korrodieren kann.

1 Sicherheitshinweise

Wenn ein Leck vermutet wird, müssen alle offenen Flammene nterfernt/gelöscht werden. Wenn ein Leck des Kältemittels festgestellt wird, das gelötet werden muss, muss das gesamte Kältemittel aus dem System entfernt oder (durch Absperrventile) in einem vom Leck entfernten Teil des Systems isoliert werden. Sauerstofffreier Stickstoff muss dann sowohl vor als auch während des Lötvorgangs durch das System gesplült werden.

7. Entfernung und Entleerung

Beim Eingriff in den Kältemittelkreislauf für Reparaturen oder für andere Zwecke sind herkömmliche Verfahren anzuwenden. Es ist jedoch wichtig, dass die besten Praktiken befolgt werden, da Entflammarkeit hier eine Rolle spiel. Das folgende Verfahren ist einzuhalten:

• Kältemittel entfernen
• Den Kreislauf mit Inertgas spülen
• Entfernung
• Den Kreislauf nochmals mit Inertgas spülen
• Öffnen des Kreislaufs durch Schneiden oder Löten

Die Kältemittelfüllung muss in die korrekten Rückgewinnungsflaschen zurückgeführrt werden. Das System muss mit OFN gespliert werden, um das Gerät sicher zu machen. Diese Vorgang muss möglicherweise mehrmals wiederholt werden. Druckluft oder Sauerstoff dürfen für diese Aufgabe nicht verwendet werden.

1 Sicherheitshinweise

Die Spülung muss erreicht werden, indem das Vakuum im System mit OFN unterbrochen und bis zum Erreichen des Arbeitsdrucks weiter gefüllt wird. Anschließend wird die Atmosphäre entlüftet und anschließend auf ein Vakuum abgesenkt. Diese Vorgang muss wiederholt werden, bis sich kein Kältemittel mehr im System befindet. Wenn die endgültige OFN-Ladung verwendet wird, muss das System auf Atmosphärendruck entlüftet werden, damit Arbeiten durchgeführt werden können. Diese Vorgang ist absolut notwendig, wenn Lötarbeiten an den Rohrleitungen durchgeführt werden sollen.

Stellen Sie safer, dass sich der Auslass der Vakuumpumpe nicht in der Nähe von Zündquellen befindet und entsprechende Belüfung vorhanden ist.

8.Ladeverfahren

Zusätzlich zu herkömmlichen Ladeverfahren sind die folgenden Anforderungen zu beachten.

• Stellen Sie sicher, dass bei der Verwendung von Ladegeräten keine Kontamination verschiedener Kältemittel auftritt. Schläuche oder Leitungen müssen so kurz wie möglich sein, um die Menge an Kältemittel zu minimieren.
• Flaschen sind aufrecht zu halten.
• Stellen Sie sicher, dass das Kühlsystem geerdet ist, bevor Sie das System mit Kältemittel befinden.
• Kennzeichnen Sie das System, wenn der Ladevorgang abgeschlossen ist (falls noch nicht geschehen).

1 Sicherheitshinweise

• Es ist äußert sorgfältig daraufuf zu achten, dass das Kühlsystem nicht überfüllt wird.

Vor dem Aufladen des Systems muss es mit OFN einem Drucktest unterzogen werden. Das System muss nach Abschluss des Ladevorgangs, aber vor der Inbetriebnahme, auf Dichtheit geprüft werden. Vor dem Verlassen des Standortes muss eine Leckprüfung durchgeführt werden.

9.Außerbetriebnahme

Bevor Sie diesen Verfahren durchführren, ist es wichtig, dass der Techniker mit dem Gerät und allen Details genau vertraut ist. Es wird empfohlen, alle Kältemittel sicher zurückzugewinnen. Bevor die Aufgabe ausgeführrt wird, muss eine Öl- und Kältemittelprobe genommen werden, falls vor der Wiederverwendung von aufgarbeiteten Kältemittel eine Analyse erforderlich ist. Es ist wichtig, dass vor Beginn der Arbeiten ein Stromanschluss zur Verfügung besteht.

1) Machen Sie sich mit dem Gerät und seiner Bedienung vertraut.
2) Isolieren Sie das System elektrisch.
3) Bevor Sie mit dem Verfahren beginnen, stellen Sie sicher, dass:

• Für den Umgang mit Kältemittelflaschen bei Bedarf entsprechende Mechanische Handhabungsgeräte zur Verfügung stehen.
  Die gesamte persönliche Schutzausrüstung ist vorhanden und wird korrekt verwendet;

1 Sicherheitshinweise

• Der Rückgewinnungsprozess wird jederzeit von einer Fachkraft beaufsichtigt;
• Rückgewinnungsausrüstung und Flaschen entsprechen den entsprechenden Normen.
  4) Wenn möglich, sollen den Sie das Kältemittelsystem abpumpen.
  5) Wenn kein Vakuum möglich ist, erstellen Sie einen Verteiler, damit das Kältemittel aus verschiedene Teilen des Systems entfernt werden kann.
  6) Stellen Sie sicher, dass sich die Flasche auf der Waage befindet, bevor die Rückgewinnung durchgeführt wird.
  7) Schalten Sie das Rückgewinnungsgerät ein und arbeiten Sie gemäß den Anweisungen des Herstellers.
  8) Überfüllen Sie die Flaschen nicht. (Nicht mehr als 80% des Volumens bei Flüssigkeitsladung).
  9) Der maximale Arbeitsdruck der Flasche darf nicht überschritten werden, auch nicht vorübergehend.
  10) Wenn die Flaschen korrekt gefüllt und der Prozess abgeschlossen ist, stellen Sie safer, dass die Flaschen und die Ausrüstung unverzüglich vom Standort entfernt werden und alle Absperrentile der Ausrüstung geschlossen sind.
  11) Wiedergewonnenes Kältemittelarf nicht in ein anderes Kühlsystem eingefüllt werden, es sei dess, es wurde gereinigt und geprüft.

10. Beschriftung

Das Gerät muss mit einem Etikett versehen sein, aus dem hervorght, dass es außer Betrieb genommen und das Kältemittel entfernt wurde. Das Etikett muss datiert und unterscriben sein. Stellen Sie sicher, dass sich auf dem Gerät Etiketten befinden, die daraufhin hinweisen, dass das Gerät brennbares Kältemittel enthalt.

11. Rückgewinnung

Beim Entfernen von Kältemittel aus einem System - entweder zur Wartung oder Außerbetriebnahme - wird empfohlen, das gesamte Kältemittel sicher zu entfernen.

Stellen Sie beim Umfüssen von Kältemittel in Flaschen sicher, dass nur geeignete Kältemittelrückgewinnungsflaschen verwendet werden. Stellen Sie safer, dass die richtige Anzahl an Flaschen vorhanden ist, um das gesamte Kältemittel aus dem System aufzunehmen. Alle zu verwendenden Flaschen müssen für das Rückgewonnene Kältemittel bestimmt und für diese Kältemittel gekennzeichnet sein (d. h. spezielle Flaschen für die Rückgewinnung von Kältemittel). Die Flaschen müssen mit einem Überdruckventil und zugehörigen Absperrventilen in einwandfreiem Zustand ausgestattet sein. Leere Rückgewinnungsflaschen werden evakuiert und wenn möglich gekühlt, bevor die Rückgewinnung erfolgt.

Die Rückgewinnungsausrüstung muss in einem einwandfrei den Zustand sein und Anweisungen für das vorhandene Geräte enthalten. Sie muss für die Rückgewinnung brennbarer Kältemittel geeignet sein. Darüber hinaus müssen kalibrierte Waagen verfügbar

1 Sicherheitshinweise

und in einwandfreiem Zustand sein. Die Schläuche müssen mit leckfrei den Trennkupplungen versehen sein und sich in gutem Zustand befinden. Vergewissern Sie sich vor dem Einsatz des Rückgewinnungsgeräts, dass es in einwandfreiem Zustand ist, ordnungsgemäß gewartet wurde und dass alle zugehörigen elektrischen Komponenten versiegelt sind, um im Falle einer Kältemittelfreisetzung eine Entzündung zu verhindern. Wenden Sie sich im Zweifelsfall an den Hersteller.

Das rückgewonnene Kältemittel muss in der richtigen Rückgewinnungsflasche an den Kältemittelllieferanten zurückgegeben und es muss ein entsprechender Entsorgungsnochweis ausgestellt werden. Mischen Sie kein Kältemittel in Rückgewinnungsgeräten und insbesondere nicht in Flaschen.

Wenn Kompressoren oder Kompressorole entfernt werden sollen, stellen Sie safer, dass sie auf ein akzeptables Niveau evakuiert wurden, um sicherzustellen, dass kein brennbares Kaltemittel im Schmiermittel verbleibt. Der Evakuierungsprozess muss vor der Rückgabe des Kompressors an den Lieferanten durchgeführt werden. Zur Beschleunigung these Vorgangsarf nur eine elektrische Beheizung des Kompressorgehauses eingesetzt werden. Wenn Öl aus einem System abgelassen wird, muss dieser Vorgang safer durchgeführt werden.

Sicherungsdaten des Geräts

Typ:5ET oder SMT

Spannung: 250 V

Stromstärke: 3,15 A

2 Merkmale und Komponenten

2.1 Eigenschaften

Brandneues Design, kompakte Struktur, glatte Linien, einfache und großzügige Form.

Kühlung, Entfeuchtung, Luftzufuhr und kontinuierliche Entwasserung

Außenanschluss ist hoch, um die Montage zu erleichtern und den reibungslosen Wärmefluss zu erhalten.

LED-Display im Bedienfeld, schon und modern, mit hochwertiger Fernbedienung. Das Gerät verfügbar über eine benutzerfreundliche Fernbedienung.

Luftfilterung.

Zeitschaltfunktion.

Schutzfunktion des automatischen Neustarts des Kompressors nach drei Minutes, sowie eine Vielzahl von anderen Schutzfunktionen.

Die maximale Betriebstemperatur für das Klimagerät Kühlen: 35/24 °C; Temperaturbereich: 7 - 35 °C.

2.2 Komponenten

2 Merkmale und Komponenten

3.1 Bedienungshinweise für das Bedienfeld

Bedienfeld

1. Timer-Taste
2. Taste zur Auswahl der Windgeschwindigkeit
3. Aufwärstaste

4. Display

5. Abwärstaste

6. Modustaste
7. Schlafmodustaste

8. Ein/Aus-Taste

9. Wenn das Gerät zum ersten Mal eingeschaltet wird, ertönt ein Einschaltton und das Gerät begibt sich in den Standby-Modus.

10. Power (Ein/Aus-Taste): Drücken Sie die Taste, um das Gerät ein- und auszuschalten. Wenn eingeschaltet, drücken Sie die Taste, um das Gerät auszuschalten; wenn ausgeschaltet, drücken Sie die Taste, um das Gerät einszuschalten.
11. Mode (Moduswahltaste): Wenn eingescheltet, drücken Sie die Taste, um zwischen cooling mode (Kühlmodus) →, dehumidifying mode (Entfeuchtungsmodus) → und fan mode (Lüftermodus) umzuschalten.
12. • und - (Aufwärts- und Abwärstaste): Drücken Sie die beiden Tasten, um die Einstelltemperatur oder die Einstellung zu ändern, und gehen Sie wie folgt vor:

Während der Temperatureinstellung drücken Sie die Aufwärts- oder Abwärstaste, um die gewünschte Temperatur auszuwahlen (nicht verfügbar im fan oder dehumidifying mode (Lüfter- oder Entfeuchtungsmodus)).

Während der Zeiteinstellung drücken Sie die Aufwärts- oder Abwärstaste, um die gewünschte Zeit einzustellen.

3 Bedienung

5. Speed (Windgeschwindigkeit):

Im cooling und fan mode (Kuhl- und Geblasemodus) konnen Sie mit dieser Taste zwischen hoher und niedriger Windgeschwindigkeit wahren. Unter bestimmen Bedingungen kann es jederch vorkommen, dass die eingestellte Windgeschwindigkeit nicht eingehalten wird, da sie durch den Kälteschutz begrenzt wird.

Im dehumidifying mode (Entfeuchtungsmodus) ist das Drücken der Taste ungültig und der Ventilator wählt zwangsweise den Betrieb mit niedriger Windgeschwindigkeit.

6. Timer:

Wenn das Gerät eingeschaltet ist, drücken Sie die Taste, um die Zeitsteuerung zu beenden; wenn das Gerät ausgeschaltet ist, drücken Sie die Taste, um die Zeitsteuerung zu aktivieren.

Drücken Sie die Taste, wenn das Timer-Symbol blinkt und drücken Sie die Aufwärts- und Abwärstasten, um den gewünschten Timer-Wert auszuwahlen.

Die Zeit kann von 1 bis 24 Stunden eingestellt werden und der Wert wird um eine Stunde nach oben oder unter angepasst.

7. Sleep (Schlafmodus):

Drücken Sie im cooling mode (Kuhlmodus) die Aufwärts- und Luftermaste, um den sleep mode (Schlafmodus) zu aktivieren, damit arbeitet das Gerät im energiesparenden und leisen Modus.

3.2 Fernbedienung

Das Bedienfeld der Fernbedienung ist wie folgt aufgebaut:

Die Anleitung zur Tastenbedienung der hochwertigen Fernbedienung lautet wie folgt:

1. Ein/Aus: Drücken Sie , um das Gerät ein- oder auszuschalten.
2. Timer: Drucken Sie die Timer-Taste, um die Zeit einzustellen.
3. Abwärts: Drücken Sie , um Temperatur und Zeit zu verringern.
4. Mode (Modus): Drücken Sie Mode (Modus), um zwischen cooling, fan, dehumidifying mode (Kuhl-, Lüfter- und Entfeuchtungsmodus) umzuschalten.
5. Aufwärts: Drücken Sie, um Temperatur und Zeit zu erhöhen.
6. Fan (Lüfter): Drücken Sie die Taste Fan (Lüfter), um zwischen hoher und niedriger Windgeschwindigkeit zu wahren.
7. Sleep (Schlafmodus): Drücken Sie die Taste Sleep (Schlafmodus), um den Schlafmodus zu aktivieren.

4 Schutzfunktionen

1. Frostschutz

Wenn im Kuhl-, Entfeuchtungs- oder Energiesparmodus die Temperatur der Abluftleitung zu niedrig ist, Goes das Gerät automatisch in den Schutzstatus über; wenn die Temperatur der Abluftleitung auf eine bestimmte Temperatur ansteigt, kann es automatisch zum Normalbetrieb zurückkehren.

2. Überlaufschutz

Wenn das Wasser im Tank den Warnpegel überschreitet, gibt das Gerät automatisch einen Alarm aus, und die Anzeige blinkt. Zu dieser Zeitpunkt müssen Sie die Ablaufleitung, die das Gerät oder den Wasserauslass mit dem Abwasserkanal oder einem anderen Abfluss verbindet, verschiben, um das Wasser zu entleeren (Details siehe Entleerung am Ende thesek Kapitels). Nachdem das Wasser entleert wurde, kehrt das Gerät automatisch in den ursprünglichen Zustand zurück.

3. Kompressorschutz

Um die Lebensdauer des Kompressors zu erhöhen, verfügt er über eine Schutzfunktion mit 3-minütiger Verzögerung nach dem Ausschalten.

5.1 Aufbau

Warning: Bevor Sie das mobile Klimagerät in Betriebnehmen, halten Sie es mindestens zwei Stunden lang aufrecht stehen.

Das Klimagerät kann nicht im Raum bewegt werden. Achten Sie beim Umsetzen darauf, dass das Klimagerät aufrecht staat, und stellen Sie es auf eine ebene Fläche. Installieren und verwenden Sie das Klimagerät nicht in Badezimmern oder anderen feuchten Umgebungen.

1. Installieren Sie die Wärmeableitung, wie in Abb.1 dargestellt.

Abb.1

1) Nehmen Sie den Außenanschluss und die Abluftleitung hers aus und entfern den Sie die Plastikbeutel;
2) Führn Sie die Wärmeableitung (das Ende der Abluftverbindung) in den Lüftungsschlitz der Rückwand ein (nach links schiben) und schreiben Sie die Montage ab, wie in Abb. 1 dargestellt.
2. Komponenten der Fensterdichtungsplatte installieren
1) Öffnen Sie das Fenster zur Hälfte und montieren Sie die Fensterdichtungsplatte am Fenster (wie in Abb. 2 und Abb. 3 gezeigt). Die Komponenten können in horizontaler und vertikaler Richtung montiert werden.
2) Ziehen Sie verschiedene Komponenten der Fensterdichtungsplatte auf, stellen Sie den Öffnungsbstand ein, um beide Enden der Baugruppe in Kontakt mit dem Fensterrahmen zu bringen und befestigen Sie die Komponenten der Baugruppe.

5 Installation und Einstellung

ie Ende der Abluftverbindungen muss einrasten.

darf weder verzogen sein noch eine starke Verdrehung (großer als 45^ ) den. Achten Sie daraufuf, dass die Beluftung der Abluftleitung nicht blockier

Abb.2

Abb.3

3. Gerät installmenten

1) Stellen Sie das Gerät mit installerierter Wärmeableitung und Armaturen vor das Fenster, wobei der Abstand zwischen dem Gerät und Wänden oder anderen Gegenständen mindestens 50 cm betragen muss (wie in Abb. 4 dargestellt).

Abb. 4

2) Verlängern Sie die Abluftleitung und rasten Sie das flache Ende der Abluftleitungsstutzen im Loch der Fensterdichtungslatte ein (wie in Abb. 5 und Abb. 6 gezeigt).

5 Installation und Einstellung

Hinweis:

1. Das flache Ende der Abluftverbindungen muss einrasten.
2. Das Rohrarfurther verzogen sein noch eine starke Verdrehung (großer als 45^ aufweisen. Achten Sie darauf, dass die Beluftung der Abluftleitung nicht blockiert wird.

Abb.5

Abb.6

Wichtiger Hinweis:

Die Länge der Abluftleitung muss 280 - 1.500 mm betragen und basiert auf den Spezifikationen des Klimagerats. Verwenden Sie keine Veränderungen und ersetzen Sie die Leitung nicht durch andere Schlüuche, da dies zu einer Fehlfunktion führen kann. Der Abluftstutzen darf nicht blockiert werden, da es sonst zu einer Überhitzung kommt kann.

6 Entleerung

Dieses Gerät verfügt über zwei Entleerungsmethoden: manuelle Entleerung und kontinuierliche Entleerung.

1. Manuelle Entleerung:
   1) Wenn das Gerät stoppt, nach dem Wasserbehälter voll ist, schalten Sie es aus undziehen Sie den Netzstecker.

Hinweis: Bewegen Sie das Gerät aufmerksam, um das Wasser im Wasserbehälter an der Unterseite des Gehäuses nicht zu verschütten.

2) Stellen Sie den Wasserbehälter unterhalb des beiden Wasserauslasses hinter das Gehäuse.
3) Schrauben Sie den Drainageverschluss ab undziehen Sie den Stopfen ab, damit flieBt das Wasser dann automatisch in den Wasserbehälter.

Hinweis:

1. Bewahren Sie den Drainageverschluss und den Stopfen gut auf.
2. Wahrend des Entleerens kann das Gehäuse leicht nach hinten gekippt werden.
3. Wenn der Wasserbehälter nicht das gesamte Wasser aufnehmen kann, schlieBen Sie den Wasserauslass mit dem Stopfen, bevor der Wasserbehälter voll ist, damit kein Wasser auf den Boden oder den Teppich flieBt.
4. Wenn das Wasser ausgetreten ist, setzen Sie den Stopfen darüber undziehen Sie den Drainageverschluss fest an.

6 Entleerung

1. Kontinuierliche Drainage, wie in der Abbildung gezeigt:

1) Schrauben Sie den Drainageverschluss ab, undziehen Sie den Stopfen heraus.
2) Setzen Sie die Drainageleitung im Wasserablauf ein.
3) SchlieBen Sie die Drainageleitung am Wassertank an.

Abb.1

Abb.2

Abb.3

7 Wartung und Instandhaltung

Reinigung: Schalten Sie das Gerät vor Reinigung und Wartung aus undziehen Sie den Netzstecker.

7.1 Gerätegehäuse reinigen

Reinigen Sie die Oberfläche des Geräts mit einem feuchten, weichen Tuch. Verwenden Sie keine Chemikalien wie Benzol, Alcohol, Benzin usw., da ansonsten die Oberfläche des Klimageräts oder sogar das gesamte Gerät beschädigt wird.

7.2 Filtersieb reinigen

Wenn das Filtersieb verstopf ist und die Leistungsfähigkeit des Klimagerats beeinträchtigt wird, muss das Filtersieb einmal alle zwei Wochen gereinigt werden.

7.3 Oberen Rahmen des Filtersiebs reinigen

1. Lösen Sie mit einem Schraubendreher die Schraube, mit der das Verdampferfiltersieb und die Rückwand befestigt sind undnehmen Sie das Filtersieb herself.
2. Legen Sie das Sieb in warmes Wasser mit neutrale Reinigungsmittel (ca. 40^ ) und trocknen Sie es nach dem Absprülen im Schatten.

8

Gerät lagern

1. Schrauben Sie den Drainageverschluss ab,ziehen Sie den Stopfen ab und leiten Sie das Wasser im Tank in andere Wasserbehälter oder kippen Sie das Gehäuse direkt,um das Wasser in andere Behälter zu leiten.
2. Schalten Sie das Gerät auf Lüfter mit schwachem Wind, bis die Ablaufleitung trocken ist, um das Innere des Gehäuses trocken zu halten und Schimmelbildung zu vermeiden.
3. Schalten Sie das Gerät aus,ziehen Sie den Netzstecker und wickeln Sie das Netzkabel um die Kabelaufwirkung; setzen Sie den Stopfen ein und installieren Sie den Drainageverschluss.
4. Entfernen Sie die Abluftleitung und bewahren Sie sie ordnungsgemäß auf.
5. Decken Sie das Klimagerät mit einer Kunststoffhülle ab. Stellen Sie das Klimagerät an einem trockenen Ort außerhalb der Reichweite von Kindern auf und ergreifen Sie Maßnahmen zur Staubkontrolle.
6. Entfernen Sie die Batterien der Fernbedienung und bewahren Sie sie ordnungsgemäß auf.

Hinweis: Achten Sie darauf, dass das Gerät an einem trockenen Ort aufbewahrt wird und bewahren Sie alle Teile ordnungsgemäß auf.

9 Fehlerbehebung

Repairen oder demontieren Sie das Klimagerät nicht selbst. Eine unqualifizierte Reparatur führt zum Erlöschen der Garantie und kann zu Schäden oder Verletzungen führen.

Probleme	Ursachen	Lösungen
Das Klimagerät Funktioniert nicht.	Kein Strom.	Schalten Sie das Gerät ein, nachdem Sie es an einer Steckdose mit Strom angeschlossen haben.
	Die Anzeige für Überlauf leuchtet.	Entleeren Sie das Wasser.
	Die Umgebungstemperatur ist zu niedrig oder zu hoch	Wir empfehlen, das Gerät bei einer Temperatur von 7 - 35 °C zu verwenden.
	Im Kühlbetrieb ist die Raumtemperatur niedriger als die Soll-Temperatur;	Ändern Sie die Soll-Temperatur.
	Im dehumidification mode (Entfeuchtungsmodus) ist die Umgebungstemperatur niedrig.	Das Gerät steht in einem Raum mit einer Umgebungstemperatur von mehr als 17 °C.
Die Kühlwirkung ist nicht gut	Direkte Sonneneinstrahlung.	Ziehen Sie den Vorhang zu.
	Türen oder Fenster sind offen; es gibt viele Personen im Raum; im Kühlbetrieb gibt es andere Wärmequellen.	Schreiben Sie Türen und Fenster und sorgen Sie für ein neues Klimagerät.
	Das Filtersieb ist verschmutzt.	Reinigen oder ersetzen Sie das Filtersieb.
	Luftseinlass oder Luftauslass blockiert.	Entfernen Sie die Blockierung.
Starkes Geräusch	Das Klimagerät ist nicht eben aufgestellt.	Stellen Sie das Klimagerät auf eine ebene und harte Flüche (um Geräusausche zu verringn).
Der Kompressor/arbeitet nicht.	Der Überhitzungsschutz startet.	Warten Sie 3 Minuten, bis die Temperatur gesunden ist, und starten Sie dann das Gerät neu.

9 Fehlerbehebung

Probleme	Ursachen	Lösungen
Die Fernbedienung funktioniert nicht.	Der Abstand zwischen Gerät und Fernbedienung ist zu groß.	Gehen Sie mit der Fernbedienung an das Klimagerät heran undrichten Sie die Fernbedienung direkt auf den IR-Empfänger ausgerichtet.
	Die Fernbedienung ist nicht auf den IR-Empfänger ausgerichtet.
	Die Batterien sind leer.	Tauschen Sie die Batterien aus.
Anzeige „E1".	Der Raumtemperatursensor ist abnormal.	Überprüfen Sie den Raumtemperatursensor und die zugehörigen Schaltkreise.
Anzeige „E2".	Der Leitungstemperatursensor ist nicht in Ordnung.	Überprüfen Sie den Leitungstemperatursensor und den zugehörigen Schaltkreis.

Hinweis: Wenn Probleme auftreten, die nicht in der Tabelle aufgeführrt sind, oder die empfohlenen Lösungen nicht Funktionieren, wenden Sie sichitte an einen professionellen Kundendienst.

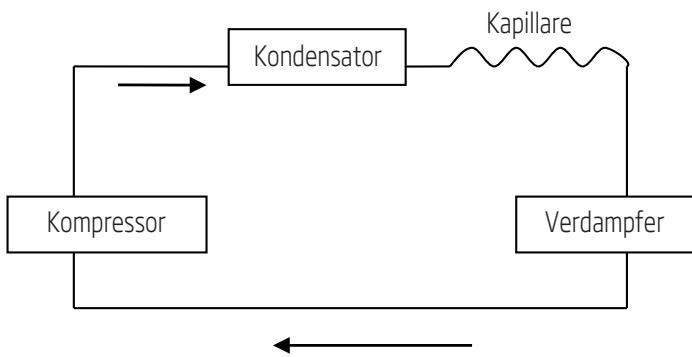

Schematisches Diagramm der Klimatisierung

(Entnahmen Sie die technischen Daten des Geräts dem Typenschild auf dem Produkt)

Entsorgung: Entsorgen Sie das stillgelegte Gerät nicht zusammen mit dem Hausmüll. Solche Abfallstoffe sind getrennt einer anderen speziellen Verwendung zuzuführen.

Dieses Produkt entspricht der EU-Richtlinie WEEE (2012/19/EU). Dieses Produktträgt ein Klassifizierungssymbol für Elektro- und Elektronik-Altgeräte (WEEE).

Dieses Symbol zeigt an, dass diesen Gerät am Ende seiner Einsatzzeit nicht mit anderen Hausmüll entsorgt werden darf. Altgeräte müssen an offizielle Sammelstellen zum Recycling elektrischer und elektronischer Geräte abgegeben werden. Nähere Angaben zu diesen Sammelstellen erhalten Sie von ihrer Stadtverwaltung oder dem Handler, bei dem Sie das Gerät erworben haben. Der Beitrag jeges Haushalts zum Umweltschutz ist wichtig. Eine angemessene Entsorgung von Altgeräten hilft bei der Verhinderung negativer Auswirkungen auf Umwelt und menschliche Gesundheit

11 Installationsanleitungen

11.1 F-Gas-Anweisung

Dieses Produkt enthalt fluorierte Treibhausgase.

Die fluorierten Treibhausgase sind in hermetisch verschlossenem Equipment enthalten.

Installationen, Dienstleistungen, Wartungen, Reparaturen, Überprüfungen auf Leckstellen oder das Stillegen von Equipment und das Produktrecycling, sollenn von natürlichen Personen, die entsprechenden Zertifizierungen erworben haben, durchgeführt werden.

Wenn das System über eine Leckageerkennung verfügbar, sollenn Leckagekontrollen mindestens alle 12 Monate durchgefuhrt werden, um sicherzustellen, dass das System ordnungsgemäß arbeitet.

Wenn Leckagekontrollen am Produkt durchgefuhrt werden, sollen der Inspektionszyklus angegeben werden, Festlegung und Daten Speicherung der Leckagekontrollen.

Hinweis: Für hermetisch versiegelte Geräte, mobile Klimageräte, Fensterklimageräte und Luftentfeuchter, wenn das CO _2 -Äquivalent der fluorierten Treibhausgase weniger als 10 Tonnen beträgt, sollen den keine Leckagekontrollen durchgeführt werden.

12 Technische Daten

Beko-Modellbezeichnung	BS207C
Marke	Beko
Kühlmittel	R290
Gesamtmenge an Kältemittel (g)	130
Klimaklasse	T1
Heizungsart	-
Regelungstyp	Fernbedienung
Kühlleistung (Btu/h)	6500
Kühlleistung (W)	1905
Energieeffizienz Kühlen (W/W)	2,6
Energiepegel Kühlung	A
Leistungsaufnahme Kühlung (W)	732
Spannung/Frequenz (V/Hz)	220 - 240 V~/50 Hz
Betriebsstrom Kühlung (A)	3,2
Geräuschpegel (dBA) (Schalleistung)	65/-/-
Durchflussmenge (m3/h)	300
Feuchtgkeitsentfernung (lt/h)	0,8
Betriebstemperaturbereich bei Kühlung (℃)	16 - 35
Abmessungen (B x H x T) mm	305 × 678 × 328
Nettogewicht (kg)	19

1. Die Spezifikationen sind Standardwerte, die auf der Grundlage der Nennbetriebsbedingungen berechnet werden. Sie variieren in den unterschiedlichen Betriebsbedingungen.
2. Unser Unternehmen steht für schelle technische Verbesserungen. Es gibt keine Vorankündigung für Änderungen der technischen Daten.itte lessen Sie das Typenschild auf dem Klimagerät.
3. Der Nennwert wird unter 35/24 (Ein.)35/24 (Aus) geprüft.
