BEDIENUNGSANLEITUNG 351DB EDIFIER

IC: 10004A-EDF161 Edifier International Limited P.O. Box 6264 General Post Office Hong Kong Tel: +852 2522 6989 Fax: +852 2522 1989 www.edifier.com © 2022 Edifier International Limited. All rights reserved. Printed in China NOTICE: For the need of technical improvement and system upgrade, information contained herein may be subject to change from time to time without prior notice. Products of EDIFIER will be customized for different applications. Pictures and illustrations shown on this manual may be slightly different from actual product. If any difference is found, the actual product prevails. Wichtige sicherheitshinweise

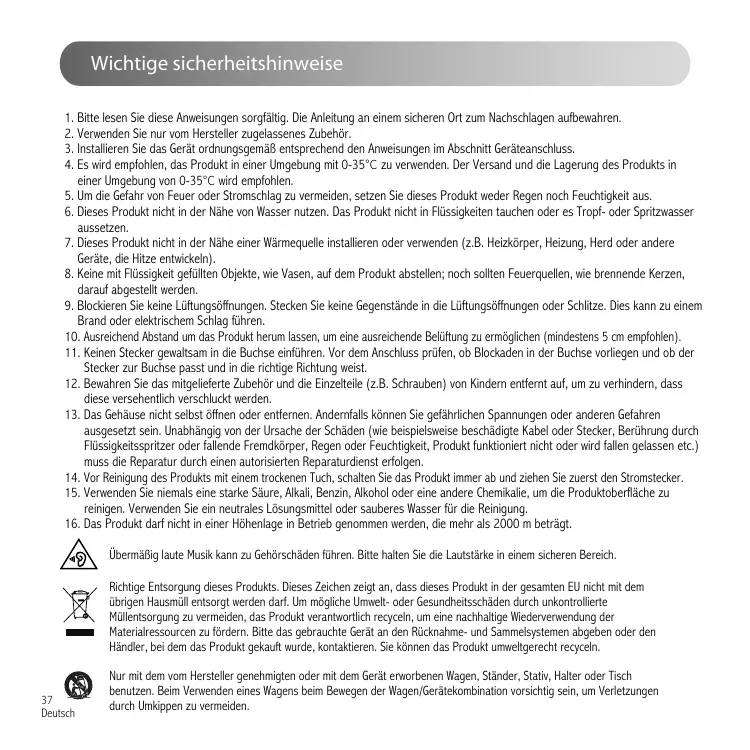

1. Bitte lesen Sie diese Anweisungen sorgfältig. Die Anleitung an einem sicheren Ort zum Nachschlagen aufbewahren.

2. Verwenden Sie nur vom Hersteller zugelassenes Zubehör.

3. Installieren Sie das Gerät ordnungsgemäß entsprechend den Anweisungen im Abschnitt Geräteanschluss.

4. Es wird empfohlen, das Produkt in einer Umgebung mit 0-35˫ zu verwenden. Der Versand und die Lagerung des Produkts in

einer Umgebung von 0-35˫ wird empfohlen.

5. Um die Gefahr von Feuer oder Stromschlag zu vermeiden, setzen Sie dieses Produkt weder Regen noch Feuchtigkeit aus.

6. Dieses Produkt nicht in der Nähe von Wasser nutzen. Das Produkt nicht in Flüssigkeiten tauchen oder es Tropf- oder Spritzwasser aussetzen. 7. Dieses Produkt nicht in der Nähe einer Wärmequelle installieren oder verwenden (z.B. Heizkörper, Heizung, Herd oder andere Geräte, die Hitze entwickeln). 8. Keine mit Flüssigkeit gefüllten Objekte, wie Vasen, auf dem Produkt abstellen; noch sollten Feuerquellen, wie brennende Kerzen, darauf abgestellt werden. 9. Blockieren Sie keine Lüftungsöffnungen. Stecken Sie keine Gegenstände in die Lüftungsöffnungen oder Schlitze. Dies kann zu einem Brand oder elektrischem Schlag führen. 10. Ausreichend Abstand um das Produkt herum lassen, um eine ausreichende Belüftung zu ermöglichen (mindestens 5 cm empfohlen). 11. Keinen Stecker gewaltsam in die Buchse einführen. Vor dem Anschluss prüfen, ob Blockaden in der Buchse vorliegen und ob der Stecker zur Buchse passt und in die richtige Richtung weist. 12. Bewahren Sie das mitgelieferte Zubehör und die Einzelteile (z.B. Schrauben) von Kindern entfernt auf, um zu verhindern, dass diese versehentlich verschluckt werden.

13. Das Gehäuse nicht selbst öffnen oder entfernen. Andernfalls können Sie gefährlichen Spannungen oder anderen Gefahren

ausgesetzt sein. Unabhängig von der Ursache der Schäden (wie beispielsweise beschädigte Kabel oder Stecker, Berührung durch Flüssigkeitsspritzer oder fallende Fremdkörper, Regen oder Feuchtigkeit, Produkt funktioniert nicht oder wird fallen gelassen etc.) muss die Reparatur durch einen autorisierten Reparaturdienst erfolgen. 14. Vor Reinigung des Produkts mit einem trockenen Tuch, schalten Sie das Produkt immer ab und ziehen Sie zuerst den Stromstecker. 15. Verwenden Sie niemals eine starke Säure, Alkali, Benzin, Alkohol oder eine andere Chemikalie, um die Produktoberfläche zu reinigen. Verwenden Sie ein neutrales Lösungsmittel oder sauberes Wasser für die Reinigung.

16. Das Produkt darf nicht in einer Höhenlage in Betrieb genommen werden, die mehr als 2000 m beträgt.

Übermäßig laute Musik kann zu Gehörschäden führen. Bitte halten Sie die Lautstärke in einem sicheren Bereich. Richtige Entsorgung dieses Produkts. Dieses Zeichen zeigt an, dass dieses Produkt in der gesamten EU nicht mit dem übrigen Hausmüll entsorgt werden darf. Um mögliche Umwelt- oder Gesundheitsschäden durch unkontrollierte Müllentsorgung zu vermeiden, das Produkt verantwortlich recyceln, um eine nachhaltige Wiederverwendung der Materialressourcen zu fördern. Bitte das gebrauchte Gerät an den Rücknahme- und Sammelsystemen abgeben oder den Händler, bei dem das Produkt gekauft wurde, kontaktieren. Sie können das Produkt umweltgerecht recyceln.

Deutsch Nur mit dem vom Hersteller genehmigten oder mit dem Gerät erworbenen Wagen, Ständer, Stativ, Halter oder Tisch benutzen. Beim Verwenden eines Wagens beim Bewegen der Wagen/Gerätekombination vorsichtig sein, um Verletzungen durch Umkippen zu vermeiden. Wichtige sicherheitshinweise Stromwarnung:

1. Platzieren Sie das Produkt zum einfachen Einsatz in der Nähe der Steckdose.

2. Vor dem Gebrauch sicherstellen, dass die Betriebsspannung mit der lokalen Stromversorgung übereinstimmt. Die korrekte

Betriebsspannung ist dem Produktschild zu entnehmen.

3. Das Produkt aus Sicherheitsgründen während eines Gewitters oder bei Nichtverwendung über einen längeren Zeitraum aus

der Steckdose ziehen.

4. Unter normalen Bedingungen kann sich das Netzteil erhitzen. Bitte sorgen Sie für eine ausreichende Umgebungsbelüftung

und lassen Sie Vorsicht walten.

5. Sicherheits-Warnhinweise auf dem Gehäuse oder an der Unterseite des Produkts oder am Netzteil.

Dieses Symbol macht den Benutzer auf die Präsenz gefährlicher Spannung im Gehäuse des Produkts aufmerksam, die stark genug sein kann, um ein Stromschlag-Risiko für Personen darzustellen. Dieses Symbol warnt den Benutzer, das Gehäuse des Produkts nicht zu zerlegen und weist darauf hin, dass es im Inneren keine durch den Benutzer austauschbare Teile gibt. Bringen Sie das Produkt zur Reparatur zu einem autorisierten Kundendienst-Zentrum. Dieses Symbol weist darauf hin, dass das Produkt nur für den Innenbereich geeignet ist. Dieses Symbol weist darauf hin, dass es sich um ein Produkt der KLASSE II handelt bzw. um ein doppelt isoliertes elektrisches Gerät, das keine Erdung erfordert. Bei längerer Nichtbenutzung Netzstecker ziehen. Das drahtlose Produkt:

1. Das drahtlose Produkt kann Kurzwellen-Funkfrequenzen erzeugen und mit den normalen Gebrauch anderer elektronischer

Geräten oder medizinischer Geräte stören. 2. Das Produkt ausschalten, wo es nicht zugelassen ist. Das Produkt nicht in medizinischen Einrichtungen, im Flugzeug, an Tankstellen, in der Nähe automatischer Tore, automatischer Brandmeldeanlagen oder anderer automatisierter Geräte verwenden.

3. Das Produkt nicht in einer Reichweite von 20 cm in der Nähe eines Herzschrittmachers verwenden. Die Funkwellen können

den normalen Betrieb des Herzschrittmachers oder anderer medizinischer Geräte beeinträchtigen.

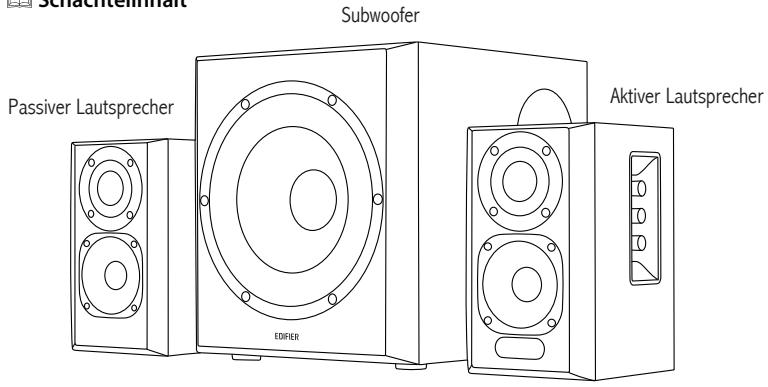

Deutsch Auspacken des Pakets Schachtelinhalt Subwoofer Aktiver Lautsprecher Passiver Lautsprecher Netzkabel AAA Batterien Audiokabel 3,5mm Klinke auf Cinch-RCA Lautsprecher-Verbindungskabel LWL-Eingangskabel Deutsch Bedienungsanleitung Fernbedienung Hinweis: Die Abbildungen dienen ausschließlich zur Veranschaulichung und können vom tatsächlichen Produkt abweichen. Lautsprecherregler

2. Netzkabelanschluss

5. Optischer Eingang

7. Anschluss für Satellitenlautsprecher (R)

8. Anschluss für Satellitenlautsprecher (L)

9. Subwoofer-Anschluss

13. Lautstärkeregelung/Eingangswahl

Drücken, um zwischen Audio-Eingängen zu wechseln: AUX→PC→Optisch→Koaxial→Bluetooth. Zum Aktivieren und Deaktivieren der Standby-Funktion drücken und halten

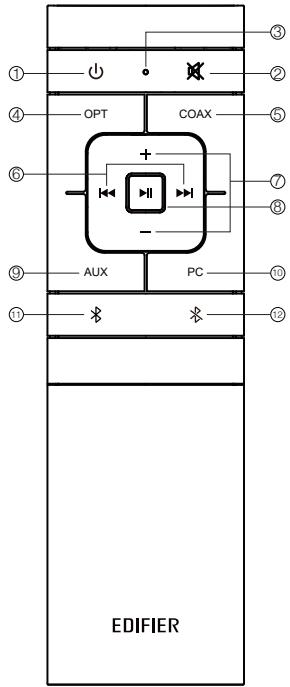

Deutsch Fernbedienung Abbildung

3. Fernbedienungs-LED

4. Optischer Eingang

6. Letzter/nächster Titel

(Nur Bluetooth-Audioquellen)

7. Lautstärke erhöhen/verringern

11. Bluetooth-Eingang

12. Halten Sie die Taste gedrückt, um die

Bluetooth-Verbindung zu trennen (verbundener Status) Fernbedienung Abbildung

1. Wie die Abbildung zeigt, drücken Sie die Batterieabdeckung der

Fernbedienung mit dem Daumen und folgen Sie der Pfeilrichtung, um die Abdeckung zu entfernen. Funktioniert mit zwei AAA-Batterien (bitte beachten Sie die “+” und “-” Polarität).

2. Die Batterielebensdauer beträgt ca. 6 Monate; bitte ersetzen Sie sie,

wenn die Fernbedienung nicht mehr reagiert oder der Abstand verringert werden muss.

3. Vermischen Sie niemals alte und neue Batterien.

1. Bewahren Sie die Fernbedienung nicht an heißen und feuchten

2. Laden Sie die Batterien nicht.

3. Entnehmen Sie die Batterien bei längerem Nichtgebrauch, um ein

Auslaufen zu vermeiden.

4. Die Batterie sollte keiner starken Hitze wie direkter

Sonneneinstrahlung, Feuer oder Ähnlichem ausgesetzt sein.

5. Explosionsgefahr, wenn die Batterie falsch ersetzt wird. Ersetzen

Sie die Batterie nur durch den gleichen oder ähnlichen Typ.

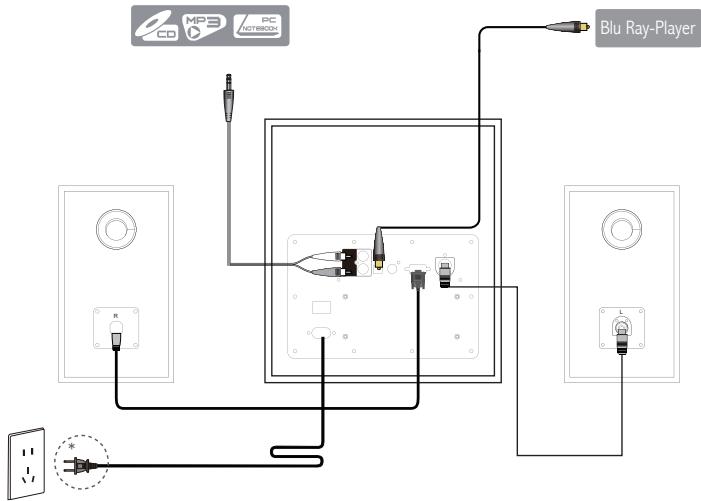

Deutsch Anschluss Blu Ray-Player

• Dieser Steckertyp dient nur zur Veranschaulichung.

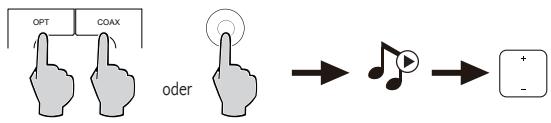

Koaxial- und optischer Eingang OPT COAX oder

1. Drücken Sie zur Auswahl des optischen oder des koaxialen Modus entweder die Taste „OPT“ oder „COAX“ auf der

Fernbedienung oder das Wahlrad „Lautstärkeregelung/Eingangswahl“ am Aktiv-Satellitenlautsprecher. Im Anzeigefenster erscheint anschließend „OPT“ oder „COAX“.

2. Schließen Sie die Audioquelle (Blu-Ray-Player, Set-Top-Box usw.) über das Glasfaser- oder Koaxial-Audiokabel

(Koaxial-Kabel nicht inkl.) an den optischen oder koaxialen Eingang des Subwoofer an.

3. Starten Sie die Audiowiedergabe auf Ihrem Quellgerät und stellen Sie die Lautstärke auf das gewünschte Niveau

ein. Hinweis: Im optischen oder Koaxialmodus lässt sich lediglich ein PCM-Signal mit 44.1KHz/48KHz entschlüsseln.

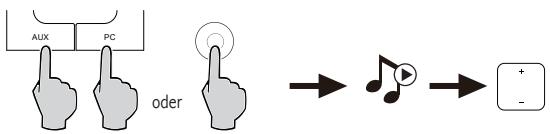

Deutsch AUX-/PC-Eingang AUX

1. Drücken Sie zur Auswahl des AUX oder des PC Modus entweder die Taste „AUX“ oder „PC“ auf der

Fernbedienung oder das Wahlrad „Lautstärkeregelung/Eingangswahl“ am Aktiv-Satellitenlautsprecher. Im Anzeigefenster erscheint anschließend „AUX“ oder „PC“.

2. Schließen Sie die Audioquelle (Mobiltelefon, Tablet usw.) über ein 3,5-mm-RCA-Audiokabel an die

Eingangsanschlüsse AUX oder PC (Beachten Sie die Farbübereinstimmung) des Subwoofer an.

3. Starten Sie die Audiowiedergabe auf Ihrem Quellgerät und stellen Sie die Lautstärke auf das gewünschte

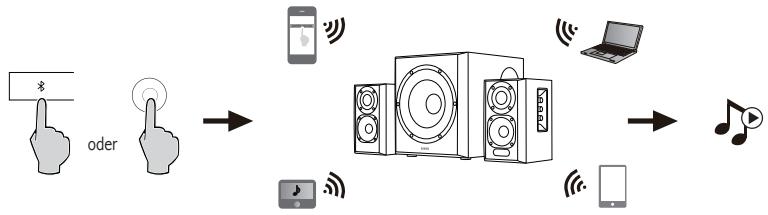

Deutsch Bluetooth-Eingang

1. Drücken Sie zur Auswahl des Bluetooth-Eingangsmodus entweder die Taste „ “ auf der Fernbedienung oder

das Wahlrad „Lautstärkeregelung/Eingangswahl“ am Aktiv-Satellitenlautsprecher. Im Anzeigefenster erscheint daraufhin „ “.

2. Auf Ihrem Bluetooth-Gerät (Handy, Tablet etc.) nach „EDIFIER S351DB“ suchen und die Verbindung herstellen.

3. Spielen Sie Audio-Titel auf Ihrem Gerät ab und stellen Sie die Lautstärke auf das gewünschte Niveau ein.

• Die Bluetooth-Funktion am S351DB kann nur im Bluetooth-Modus gesucht und verbunden werden. Die aktuelle Bluetooth-Verbindung wird getrennt, sobald der Lautsprecher zu anderen Audioeingängen geschaltet wurde. Wenn der Lautsprecher zurück in den Bluetooth-Modus geschaltet wird, versucht er sich mit dem zuletzt verbundenen Bluetooth-Audiogerät zu verbinden.
• Der PIN-Code zur Verbindung, falls erforderlich, ist „0000“.
• Zum Trennen der Bluetooth-Verbindung die „ “-Taste auf der Fernbedienung gedrückt.
• Um den vollen Bluetooth-Funktionsumfang des Produkts zu genießen, stellen Sie bitte sicher, dass Ihr mobiles Gerät ein A2DP- und AVRCP-Profil unterstützt.
• Die Bluetooth-Konnektivität und Kompatibilität kann zwischen verschiedenen Quellgeräten abhängig von den Software-Versionen der Quellgeräte variieren.
• Der im Gerät integrierte Qualcomm® aptX™-Decoder sorgt für eine verbesserte Wireless-Datenübertragung bezüglich Klangqualität, verwenden Sie daher bitte das Qualcomm® aptX™-kompatible Gerät als Audioquelle.

Deutsch Bluetooth-Funktion Leistung: R/L (Hochtöner): 15W+15W R/L (Mittel- und Tieftonbereich): 25W+25W SW: 70W Frequenzgang: R/L: 160Hz~20KHz SW: 40Hz~160Hz Audio-Eingänge: AUX/PC/Optisch/Coaxial/Bluetooth Hinweis: Referenzfrequenz für elektrische Parameter während des Tests: Höhen liegen bei 10KHz; Mittelton und Bass bei 500Hz; Tieftöner liegt bei 80Hz. EU-Konformitätserklärung Frequenzband: 2.402GHz ~ 2.480GHz RF Ausgangsleistung: ≤10 dBm (EIRP) Keine Nutzungseinschränkungen vorhanden.

Deutsch Fehlerbehebung Kein Ton rÜberprüfen Sie, ob die Stromanzeigeleuchte AN ist. rVersuchen Sie entweder über den Master-Lautstärkeregler oder die Fernbedienung die Lautstärke zu erhöhen. r3ORGEN3IEDAFÌR DASSDIE!UDIOKABELFESTANGESCHLOSSENUNDDIE%INGABEEINSTELLUNGENDES,AUTSPRECHERSKORREKT eingestellt sind. r³BERPRÌFEN3IE OBVONDER!UDIOQUELLEEIN3IGNALGESENDETWIRD Keine Verbindung über Bluetooth möglich rStellen Sie sicher, dass der Lautsprecher auf Bluetooth-Eingabe eingestellt ist. Wenn andere Audio-Eingänge aktiviert sind, wird keine Bluetooth-Verbindung hergestellt. Durch Drücken und Halten im Bluetooth-Modus sowie erneutes Versuchen kann die Verbindung zu sämtlichen Bluetooth-Geräten unterbrochen werden. r%INEFFEKTIVER"LUETOOTH ³BERTRAGUNGSBEREICHLIEGTBEICAMBITTEHALTEN3IEDIESEN³BERTRAGUNGSBEREICHBEIDER Verwendung des Geräts ein. r3TELLEN3IEEINE6ERBINDUNGZUEINEMANDEREN"LUETOOTH 'ER¸THER Der S351DB lässt sich nicht einschalten r³BERPRÌFEN3IE OBDAS'ER¸TRICHTIGANDIE3TROMVERSORGUNGANGESCHLOSSENWURDEUNDDIE7ANDSTECKDOSE eingeschaltet ist. Aus den Lautsprechern wird ein Rauschen ausgesendet r,AUTSPRECHERVON%$)&)%2ERZEUGENEINGERINGES2AUSCHEN WENNDAS'RUNDRAUSCHENEINESDERANDEREN Audiogeräte zu groß ist. Trennen Sie die Audiokabel und drehen Sie die Lautstärke auf. Sollte in einem Abstand von einem Meter zum Lautsprecher kein Geräusch zu vernehmen sein, dann liegt bei diesem Produkt kein Problem vor. Um mehr über EDIFIER zu erfahren, besuchen Sie bitte www.edifier.com Bei Fragen zu Garantieleistungen unserer Produkte gehen Sie bitte auf die entsprechende Webseite Ihres Landes unter www.edifier.com und schauen Sie im Abschnitt Garantiebestimmungen nach. USA und Kanada: service@edifier.ca Südamerika: Besuchen Sie für örtliche Kontaktinformationen bitte www.edifier.com (Englisch) oder www.edifierla.com (Spanisch/Portugiesisch).
