BEDIENUNGSANLEITUNG DVD-HD860 SAMSUNG

18. PLAY/PAUSE Button (

pour Français Drücken Sie

18. Touche PLAY/PAUSE (

pour Français Drücken Sie

- Die korrekte Betriebsspannung für den Player ist auf dem Etikett an der Rückseite des Gerätes angegeben. - Platzieren Sie den Player in einem Schrank mit ausreichend Platz zur Belüftung (7~10 cm). Die Belüftungsöffnungen an den Gerätekomponenten dürfen nicht verdeckt werden. - Schieben Sie das CD-Fach nicht mit der Hand ein. - Stapeln Sie die Komponenten nicht übereinander. - Schalten Sie alle Komponenten aus, bevor Sie den Player transportieren oder bewegen. - Wenn Sie andere Komponenten an diesen Player anschließen, müssen diese vorher abgeschaltet werden. - Nach Gebrauch muss die DVD aus dem CD-Fach entnommen und der Player abgeschaltet werden. Dies gilt insbesondere, wenn der Player längere Zeit nicht verwendet wird. - Entfernen Sie den Stecker aus der steckdose, um das Gerät vollständig abzuschalten. Stellen Sie sicher, dass sich der Netzsteker in Reichweite befindet.

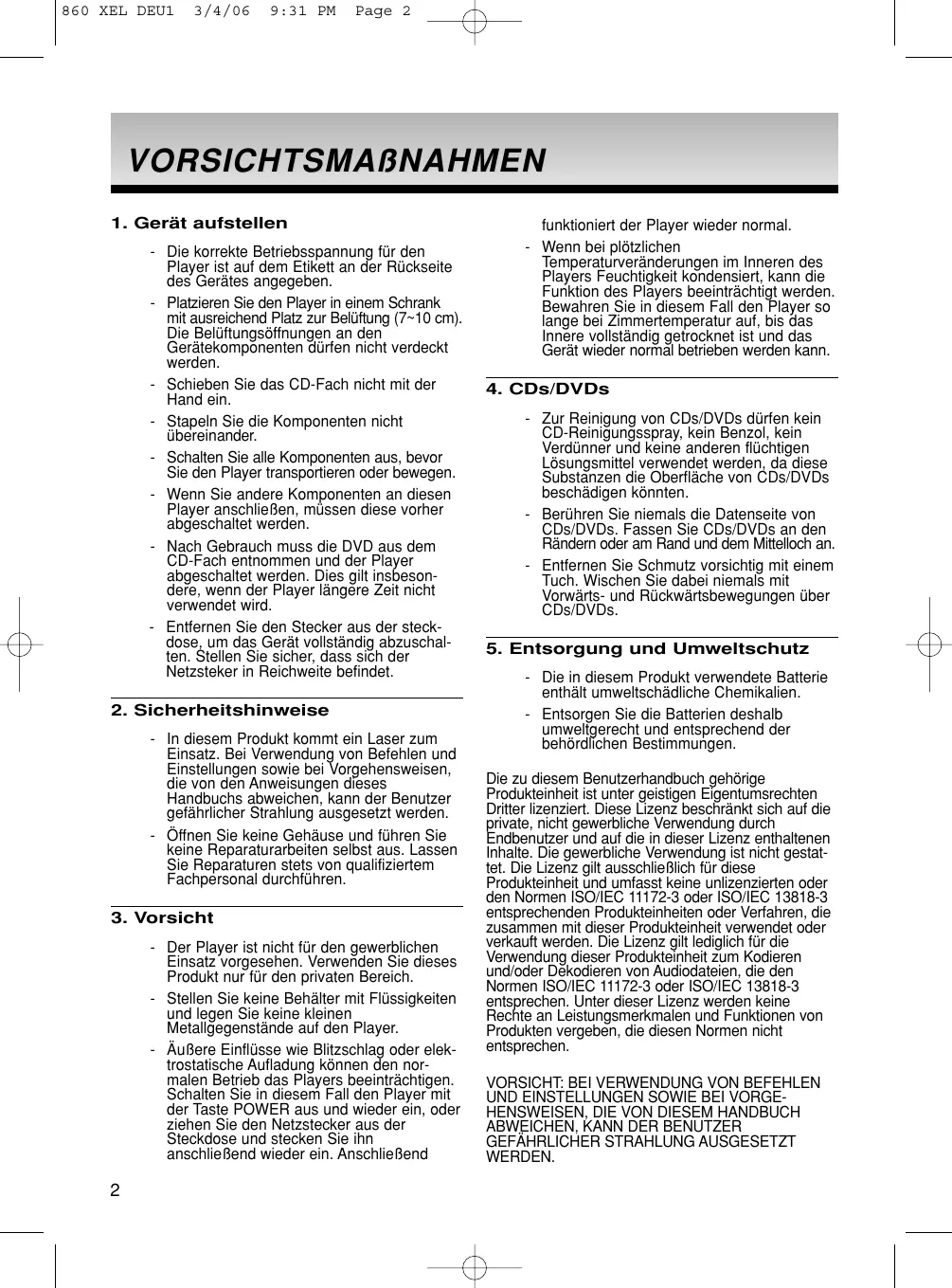

2. Sicherheitshinweise

- In diesem Produkt kommt ein Laser zum Einsatz. Bei Verwendung von Befehlen und Einstellungen sowie bei Vorgehensweisen, die von den Anweisungen dieses Handbuchs abweichen, kann der Benutzer gefährlicher Strahlung ausgesetzt werden. - Öffnen Sie keine Gehäuse und führen Sie keine Reparaturarbeiten selbst aus. Lassen Sie Reparaturen stets von qualifiziertem Fachpersonal durchführen.

- Der Player ist nicht für den gewerblichen Einsatz vorgesehen. Verwenden Sie dieses Produkt nur für den privaten Bereich. - Stellen Sie keine Behälter mit Flüssigkeiten und legen Sie keine kleinen Metallgegenstände auf den Player. - Äußere Einflüsse wie Blitzschlag oder elektrostatische Aufladung können den normalen Betrieb das Players beeinträchtigen. Schalten Sie in diesem Fall den Player mit der Taste POWER aus und wieder ein, oder ziehen Sie den Netzstecker aus der Steckdose und stecken Sie ihn anschließend wieder ein. Anschließend

funktioniert der Player wieder normal. - Wenn bei plötzlichen Temperaturveränderungen im Inneren des Players Feuchtigkeit kondensiert, kann die Funktion des Players beeinträchtigt werden. Bewahren Sie in diesem Fall den Player so lange bei Zimmertemperatur auf, bis das Innere vollständig getrocknet ist und das Gerät wieder normal betrieben werden kann.

- Zur Reinigung von CDs/DVDs dürfen kein CD-Reinigungsspray, kein Benzol, kein Verdünner und keine anderen flüchtigen Lösungsmittel verwendet werden, da diese Substanzen die Oberfläche von CDs/DVDs beschädigen könnten. - Berühren Sie niemals die Datenseite von CDs/DVDs. Fassen Sie CDs/DVDs an den Rändern oder am Rand und dem Mittelloch an. - Entfernen Sie Schmutz vorsichtig mit einem Tuch. Wischen Sie dabei niemals mit Vorwärts- und Rückwärtsbewegungen über CDs/DVDs.

5. Entsorgung und Umweltschutz

- Die in diesem Produkt verwendete Batterie enthält umweltschädliche Chemikalien. - Entsorgen Sie die Batterien deshalb umweltgerecht und entsprechend der behördlichen Bestimmungen. Die zu diesem Benutzerhandbuch gehörige Produkteinheit ist unter geistigen Eigentumsrechten Dritter lizenziert. Diese Lizenz beschränkt sich auf die private, nicht gewerbliche Verwendung durch Endbenutzer und auf die in dieser Lizenz enthaltenen Inhalte. Die gewerbliche Verwendung ist nicht gestattet. Die Lizenz gilt ausschließlich für diese Produkteinheit und umfasst keine unlizenzierten oder den Normen ISO/IEC 11172-3 oder ISO/IEC 13818-3 entsprechenden Produkteinheiten oder Verfahren, die zusammen mit dieser Produkteinheit verwendet oder verkauft werden. Die Lizenz gilt lediglich für die Verwendung dieser Produkteinheit zum Kodieren und/oder Dekodieren von Audiodateien, die den Normen ISO/IEC 11172-3 oder ISO/IEC 13818-3 entsprechen. Unter dieser Lizenz werden keine Rechte an Leistungsmerkmalen und Funktionen von Produkten vergeben, die diesen Normen nicht entsprechen.

VORSICHT: BEI VERWENDUNG VON BEFEHLEN

UND EINSTELLUNGEN SOWIE BEI VORGEHENSWEISEN, DIE VON DIESEM HANDBUCH

ABWEICHEN, KANN DER BENUTZER

GEFÄHRLICHER STRAHLUNG AUSGESETZT

WERDEN. 3/4/06 9:31 PM Page 3 BEVOR SIE BEGINNEN INHALTSVER ZEICHNIS Zubehör Fernbedienung Benutzerhandbuch Batterien für die Fernbedienung (Größe AAA) Video-/ Audiokabel Legen Sie die Batterien in die Fernbedienung ein.

1. Entfernen Sie die Abdeckung des Batteriefachs auf

der Rückseite der Fernbedienung.

2. Legen Sie zwei AAA-Batterien ein. Die Batteriepole

(+/-) müssen korrekt ausgerichtet sein.

3. Schieben Sie die Abdeckung wieder auf die

• Fernbedienung. Falls die Fernbedienung nicht ordnungsgemäß funktioniert - Überprüfen Sie die Ausrichtung (+/-) der Batteriepole (Trockenzelle) - Überprüfen Sie, ob die Batterien leer sind. - Überprüfen Sie, ob der Sensor der Fernbedienung verdeckt ist. - Überprüfen Sie, ob sich Leuchtstofflampen in der Nähe befinden. Vorsichtsmaßnahmen p. 2
• Bevor Sie beginnen p. 3
• Einführung Allgemeine Funktionen p. 4
• Merkmale der einzelnen Datenträger p. 5
• Beschreibung p. 6

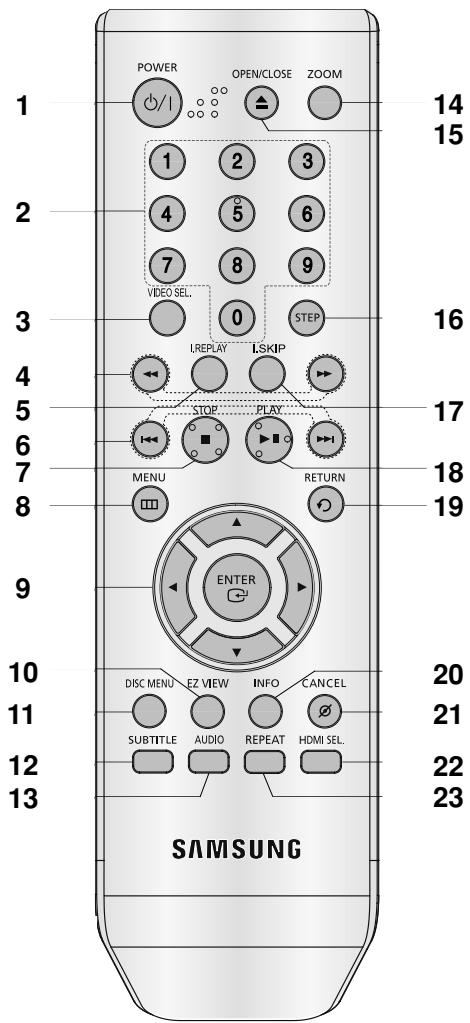

• Überblick zur Fernbedienung p. 8
• Anschlüsse Anschlüsse wählen p. 9
• Grundfunktionen Datenträger wiedergeben p. 16
• Such- und SKIP-Funktionen verwenden p. 17
• Anzeigefunktion verwenden p. 17
• Disc- und Titelmenü verwenden p. 18
• Funktionsmenü verwenden p. 18
• Wiedergabe wiederholen p. 18
• Zeitlupe p. 19
• Erweiterte Funktionen Bildformat anpassen (EZ VIEW) p. 19
• Audio-Sprache wählen p. 20
• Untertitel-Sprache wählen p. 20
• Kamerawinkel ändern p. 21
• Funktion Sofortige Wiederholung/SKIP verwenden p. 21
• Lesezeichen-Funktion verwenden p. 21
• Zoom-Funktion verwenden p. 22
• Clip-Menü für MP3/WMA/JPEG/MPEG4/ CD Audio p. 22

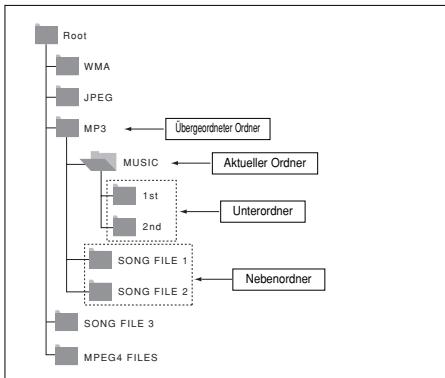

• Ordner auswählen p. 22
• MP3/WMA/CD Audio-Dateien wiedergeben p. 23
• MPEG4-Dateien wiedergeben p. 23
• Picture CD wiedergeben p. 24
• Bild-CD-Wiedergabe für HD-JPEG p. 25
• Setup-Menü ändern Setup-Menü verwenden p. 26
• Sprachfunktionen einstellen p. 26
• Tonwiedergabeoptionen einstellen p. 27
• Anzeigeoptionen einstellen p. 28
• Kindersicherung einstellen p. 30
• Weitere Informationen Firmware-Aktualisierung p. 31
• Fehlersuche p. 32
• Technische Daten p. 33

Deutsch 860 XEL DEU1 860 XEL DEU1 3/4/06 9:31 PM Page 4 EINFÜHRUNG Allgemeine Funktionen Hinweis Exzellenter Sound Dolby Digital, eine von Dolby Laboratories entwickelte Technologie, garantiert eine kristallklare Tonwiedergabe. Bildschirm Filme können sowohl im normalen als auch im Breitbild-Format wiedergegeben werden. Zeitlupe Wichtige Szenen können in Zeitlupe wiedergegeben werden. Kindersicherung (DVD) Durch Wahl eines geeigneten Sicherheitsniveaus der Kindersicherung kann der Benutzer verhindern, dass Kinder jugendgefährdende Filme auf dem Gerät abspielen. Verschiedene BildschirmmenüFunktionen Sie können bei der Wiedergabe von Filmen zwischen verschiedenen Sprachen (Audio/Untertitel) und Kamerawinkeln wählen. Progressive Abtastung Bei der progressiven Abtastung wird im Vergleich zur Bilderzeugung mit dem herkömmlichen Zeilensprungverfahren die doppelte Anzahl an Zeilen abgetastet und somit die Bildqualität verbessert. EZ VIEW (DVD) Mit Easy View kann das Bild an das Bildseitenverhältnis Ihres Fernsehgeräts angepasst werden (16:9 oder 4:3). Digitaler Foto-Betrachter (JPEG) Sie können digitale Fotos auf dem Fernsehgerät wiedergeben. Wiederholen Sie können ein Musikstück oder Film einfach wiederholen lassen, indem Sie die Taste REPEAT drücken. MP3/WMA Mit diesem Gerät können DVDs mit MP3- oder WMADateien wiedergegeben werden. Sofortige Wiederholung (DVD) Bei Verwendung dieser Funktion werden die letzen 10 Sekunden vor der aktuellen Filmposition wiederholt. Sofortiges SKIP (DVD) Bei Verwendung dieser Funktion werden 10 Sekunden der Wiedergabe übersprungen. MPEG4 Diese Funktion dient der Wiedergabe von MPEG4Daten innerhalb einer AVI-Datei. HDMI (High Definition Multimedia Interface) Über HDMI werden digitale Audio- und Videodaten ohne Wandlung direkt vom DVD-Player zum Fernsehgerät übertragen. Da keine Wandlung erforderlich ist, ergeben sich keine Qualitätsverluste..

- Datenträger, die nicht auf diesem Player abgespielt werden können.

• Super Audio CD (außer CD-Layer)
• Bei CDGs nur Tonwiedergabe (kein Bild). - Ob die Wiedergabe möglich ist, hängt von den Aufnahmebedingungen ab.
• DVD+RW, -RW (V-Modus) - Abhängig von Datenträgertyp und Aufnahmebedingungen können bestimmte CD-Rs, CD-RWs und DVD-Rs möglicherweise nicht auf dem Gerät wiedergegeben werden. Kopierschutz Viele DVD sind durch Kodierung gegen Kopieren geschützt. Deshalb sollten Sie den DVD-Player nur direkt an das Fernsehgerät, und nicht über den Videorekorder anschließen. Bei DVDs mit Kopierschutz erzeugt die Wiedergabe über Videorekorder ein verzerrtes Bild. Dieses Produkt verwendet Technologien zum Urheberrechtsschutz, die durch Verfahrensansprüche bestimmter US-Patente und sonstiger Rechte zum Schutz geistigen Eigentums der Macrovision Corporation und anderer Rechteinhaber geschützt sind. Der Gebrauch dieser Technologien im Rahmen des Urheberrechtsschutzes muss von der Macrovision Corporation genehmigt werden und gilt nur für den privaten oder anderen eingeschränkten Gebrauch, es sei denn, es liegt eine spezielle Genehmigung der Macrovision Corporation vor. Nachentwicklung (Reverse Engineering) und Demontage sind verboten.

HINGEWIESEN, DASS NICHT ALLE

860 XEL DEU1 3/4/06 9:31 PM Page 5 Merkmale der einzelnen Datenträger Datenträger (mit Logo) Aufnahmearten DVD Audio Video VIDEO-CD Audio Video AUDIO-CD Abmessungen max. Spieldauer Merkmale 12 Cm Einseitig 240 min Doppelseitig 480 min - DVD bietet hervorragende Ton- und Bildwiedergabe durch Dolby Digital und MPEG2-System. 8 Cm Einseitig 80 min Doppelseitig 160 min - Einfache Einstellung verschiedener Bild- und Audiofunktionen über Bildschirmmenü. 12 Cm 74 min. 8 Cm 20 min. 12 Cm 74 min. 8 Cm 20 min. Audio - Video mit CD-Klangqualität, VHS-Qualität und MPEG1Kompressionsverfahren. - CD-Aufnahme über Digitalsignal, daher bessere Audioqualität und weniger verschleißbedingte Verschlechterung der Klangqualität. Symbole Regionalcodes

PAL DVD-Regionalcodes PAL-Fernsehsystem in Großbritannien, Frankreich, Deutschland etc. Dolby Digital-Ton STEREO Stereoaufnahme DIGITAL SOUND Digital Audio Disc DVD-Player und DVDs sind nach Regionen codiert. Für die Wiedergabe müssen die Codes von Player und Datenträger zusammenpassen. Wenn dies nicht der Fall ist, kann der Datenträger nicht wiedergegeben werden. Der für diesen Player erforderliche Regionalcode ist auf der Rückseite des Gerätes beschrieben. DTS-Disc MP3-Disc Sie können jeweils nur eine DVD einlegen. Wenn zwei oder mehrere Datenträger eingelegt werden, erfolgt keine Wiedergabe und es kann zu Schäden am DVD-Player kommen. DivX-Zertifizierung DivX, DivX Certified und zugehörige Logos sind Marken von DivXNetworks, Inc und werden unter Lizenz verwendet.

Deutsch Folgende Datenträger mit den dazugehörigen Logos können mit diesem DVD-Player wiedergegeben werden: 860 XEL DEU1 3/4/06 9:31 PM Page 6 Beschreibung Bedienelemente an der Vorderseite

Stromnetz angeschlossen ist.

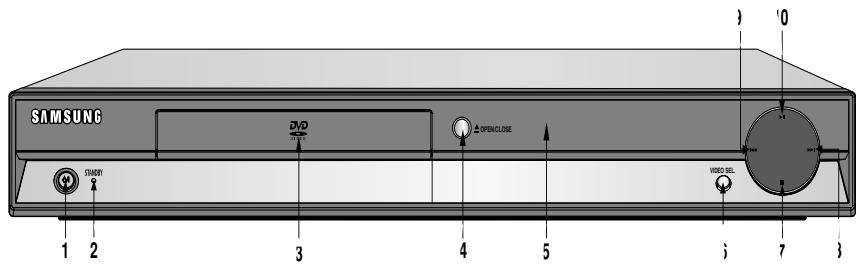

SKIP ( ) SUCHE DISC-FACH Zum Uberspringen einer Szene oder eines Musikstücks Legen Sie hier den Datenträger ein. in Vorwärtsrichtung. OPEN/CLOSE (

Drücken Sie diese Taste, um das CD-Fach zu öffnen und zu schließen.

Wiedergabe stoppen. Diese Anzeige leuchtet, wenn das Gerät an das

ändern. Anzeige und der Player wird eingeschaltet. STANDBY-Anzeige

Drücken Sie hier, um den Videoausgangsmodus zu Bei Drücken der Taste STANDBY/ON erlischt die

DISPLAY Hier werden Informationen zum Betrieb angezeigt.

SKIP ( ) SUCHE Zum Uberspringen einer Szene oder eines Musikstücks in Rückwärtsrichtung.

Wiedergabe starten oder unterbrechen. Display an der Gerätevorderseite Gesamtspieldauer / Meldungen zum Betrieb wie PLAY, STOP, LOAD... nodSC: Kein Datenträger eingelegt. OPEn: Das CD-Fach ist geöffnet. LOAd: Der Player liest Informationen über den Datenträger.

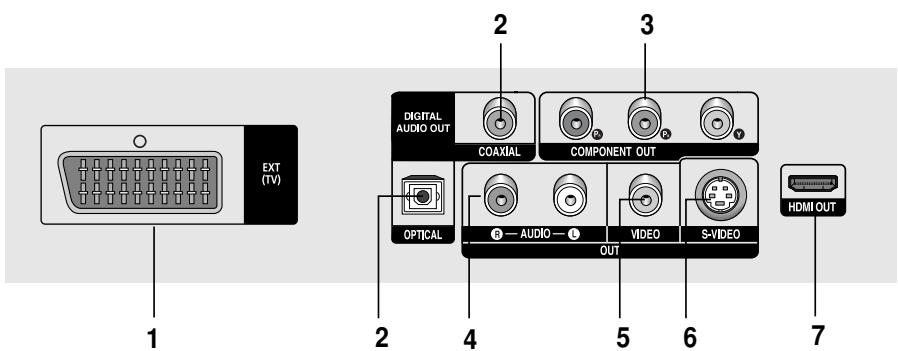

860 XEL DEU1 3/5/06 2:15 PM Page 7 Rückseite

SCART-AUSGANG - Zur Verbindung mit einem SCART-Eingang am Fernseher.

DIGITALE AUDIO-AUSGÄNGE

- Verwenden Sie entweder ein optisches oder ein koaxiales Digitalkabel zum Anschluss des Gerätes an einen kompatiblen Dolby Digital-Receiver. - Verwenden Sie entweder ein optisches oder ein koaxiales Digitalkabel zum Anschluss des Gerätes an einen A/V-Verstärker mit Dolby Digital-, MPEG2- oder DTS-Decoder.

COMPONENT VIDEO-AUSGÄNGE

- Verwenden Sie diese Ausgänge, wenn Ihr Fernsehgerät über Component Video-Eingänge verfügt. Diese Anschlüsse verarbeiten PR, PB und YSignale. - Wenn im Setup-Menü P-SCAN gewählt wurde, ist die Progressive Abtastung aktiv. - Wenn im Setup-Menü I-SCAN gewählt wurde, erfolgt die Abtastung im Zeilensprungverfahren. AUDIO-AUSGÄNGE Verbinden Sie diese Ausgänge mit den Audio-Eingängen des Fernsehgerätes oder Audio-/Video-Receivers.

VIDEO-AUSGANG - Verbinden Sie diesen Ausgang über ein Videokabel mit dem Video-Eingang des Fernsehgerätes. - Der Video-Ausgang muss im Setup-Menü auf SVideo gestellt werden. S-VIDEO-AUSGANG - Verwenden Sie das S-Video-Kabel, um diesen Ausgang mit dem S-Video-Eingang ihres Fernsehgerätes zu verbinden, und sorgen Sie so für eine bessere Bildqualität. - Der Video-Ausgang muss im Setup-Menü auf SVideo gestellt werden. HDMI-Ausgang - Wenn am Fernsehgerät ein HDMI oder HDMI-DVIEingang vorhanden ist, können Sie über die HDMI oder DVI-Schnittstelle eine bessere Bildqualität erzielen. - Wenn der DVD-Player über ein HDMI-Kabel an ein HDMI-kompatibles Fernsehgerät angeschlossen ist, wird automatisch der HDMI-Modus aktiviert. - Bei Benutzung des Video-, S-Video- oder Component-Video-Ausgangs muss das HDMI-Kabel vom Gerät entfernt werden. Hinweise - Sehen Sie in der Bedienungsanleitung Ihres Fernsehers nach, ob das Gerät Progressive Abtastung (P-SCAN) unterstützt. Falls dies der Fall ist, folgen Sie den Anweisungen in der Bedienungsanleitung des Fernsehgerätes, um die Einstellungen zur progressiven Abtastung im Menüsystem des Fernsehers vorzunehmen. - Wenn im Setup-Menü der P-SCAN Videoausgang gewählt wurde, sind die Video- und S-Video-Ausgänge deaktiviert. - Der HDMI-ausgang dieses Geräts kann über einen Konvertierungsadapter an die DVI-Buchse eines Fernsehers oder eines anderen Geräts angeschlossen werden. In diesem Fall ist es erforderlich, ein Fernsehgerät oder einen Anzeige mit einem HDCP-kompatiblen DVI-Eingang zu verwenden. - Wenn der DVD-Player an ein Fernsehgerät oder an ein anderes Anzeigegerät angeschlossen wird, das nich mit dem oben genannten Format kompatibel ist, wird möglicherweise kein Bild ausgegeben. - Weitere Informationen zum HDMI-Anschluss finden Sie in der Bedienungsanleitung des Fernsehgeräts. - Weitere Informationen zur Verwendung des Setup-Menüs finden Sie auf den Seiten 28~ 29.

Taste INSTANT REPLAY Bei Verwendung dieser Funktion werden die letzen 10 Sekunden vor der aktuellen Filmposition wiederholt.

Mit der SKIP-Taste können Sie zwischen Titeln, Kapiteln oder Tracks springen.

Tasten ENTER/ Optionen auswählen.

Bildseitenverhältnis an die Bildschirmgröße des Fernsehgerätes anpassen (16:9 oder 4:3).

Zur Auswahl der verschiedenen Audio-Funktionen, die vom eingelegten Datenträger unterstützt werden.

Zum Vergrößern des DVD-Bilds.

15. Taste OPEN/CLOSE (

Disc-Fach öffnen und schließen.

Diese Taste ermöglicht die schrittweise Wiedergabe der Einzelbilder.

17. Taste INSTANT SKIP

Bei Verwendung dieser Funktion werden 10 Sekunden der Wiedergabe übersprungen.

18. Taste PLAY/PAUSE (

Wiedergabe starten/unterbrechen.

Zum vorherigen Menü zurückkehren.

Aktuellen Disc-Modus anzeigen.

Taste DVD POWER Gerät ein- und ausschalten.

Mit diesen Tasten kann der Datenträger vorwärts/rückwärts durchsucht werden.

Menüs oder Statusanzeigen am Bildschirm ausblenden.

Zum Einstellen der Auflösung am HDMI-Ausgang.

Mit dieser Taste können Titel, Kapitel, Tracks oder Datenträger wiederholt wiedergegeben werden. 860 XEL DEU1 3/4/06 9:31 PM Page 9 ANSCHLÜSSE Im Folgenden werden Beispiele gezeigt, die demonstrieren, wie der DVD-Player an Fernsehgeräte und andere Komponenten angeschlossen werden kann. Vor dem Anschließen des DVD-Players - Schalten Sie den DVD-Player, das Fernsehgerät und sonstige Komponenten stets aus, bevor Sie Kabel anschließen oder entfernen. - Weitere Informationen zu den Komponenten, die Sie anschließen möchten (z. B. Fernsehgeräte), finden Sie in der Bedienungsanleitung des entsprechenden Gerätes. An ein Fernsehgerät anschließen (SCART) - Zur SCART-Übertragung müssen Sie die SCART-Buchse (EXT) an der Rückseite des DVD-Players mit der SCART-Buchse (IN) des Fernsehgerätes verbinden. - Falls Ihr Fernsehgerät über keine SCART-Buchse verfügt, können Sie eine der folgenden weiteren Anschlussmöglichkeiten wählen: An Fernsehgerät anschließen (Video CVBS)

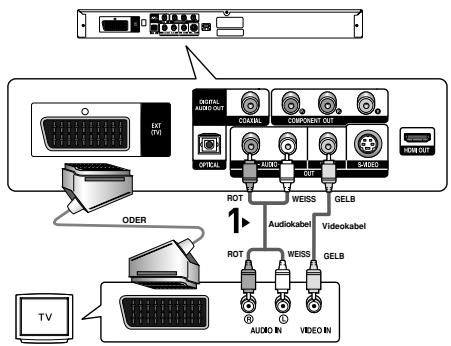

Verbinden Sie über Video-/Audiokabel die VIDEO OUTAnschlüsse (gelb) / AUDIO OUT-Anschlüsse (rot und weiß) auf der Rückseite des DVD-Players mit den VIDEO IN-Anschlüssen (gelb) / AUDIO IN-Anschlüssen (rot und weiß) des Fernsehgerätes.

ROT Schalten Sie DVD-Player und Fernsehgerät ein. ODER WEISS Audiokabel ROT WEISS GELB Videokabel GELB

Drücken Sie auf der Fernbedienung des Fernsehgerätes die Taste zur Auswahl der Eingangsquelle, bis das Video-Signal des DVD-Players auf dem TV-Bildschirm angezeigt wird. Hinweis - Wenn Audiokabel und Netzkabel zu nahe aneinander liegen, kann es zu Signalstörungen kommen. - Informationen zum Anschließen eines Verstärkers finden Sie auf den Seiten 14–15. - Die Anzahl und Lage der Anschlüsse kann je nach Fernsehgerät unterschiedlich sein. Informationen dazu finden Sie in der Bedienungsanleitung des Fernsehgerätes. - Falls das Fernsehgerät nur über eine Audio-Eingangsbuchse verfügt, verbinden Sie diese mit dem [AUDIO OUT]-[links]-Anschluss (weiß) des DVD-Players. - Wenn Sie die VIDEO SEL.-Taste drücken während sich der DVD-Spieler im Stopp-Modus befindet oder keine DVD eingelegt ist, wechselt der Videoausgabemodus in dieser Reihenfolge: ( I-SCAN ➝ P-SCAN ➝ SCART RGB) - Wenn der Videoausgabemodus in den Einstellungen auf P-SCAN gesetzt ist, sind die Video- und SVideo-Ausgänge nicht aktiv. - Schließen Sie die Scart- und Komponenten-Video-Ausgänge (Y, Pb, Pr) nicht gleichzeitig an, da Interferenzen die Qualität beider Videoausgänge beeinträchtigen. - Wenn die Auflösung der HDMI-Wiedergabe auf 720p oder 1080i eingestellt ist, sind die Video/S-Video- und Komponenten-Ausgänge nicht verfügbar..

Deutsch Anschlüsse wählen 860 XEL DEU1 3/4/06 9:31 PM Page 10 An ein Fernsehgerät anschließen (S-Video) - DVD-Player über S-Video-Kabel an das Fernsehgerät anschließen. - Eine S-Video-Verbindung sorgt für bessere Bildqualität. Bei der S-Video-Übertragung werden die Bilddaten in Schwarz- und Weiß- (Y) sowie in Farbsignale (C) zerlegt und damit ein klareres Bild erzeugt, als bei herkömmlicher Videoübertragung. (Die Übertragung der Audiosignale erfolgt über den Audioausgang.)

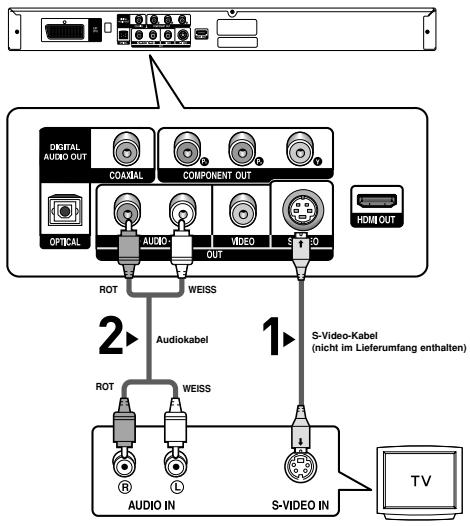

Verbinden Sie mit Hilfe eines S-Video-Kabels (nicht im Lieferumfang enthalten) den S-VIDEO OUT-Anschluss an der Rückseite des DVD-Players mit dem S-VIDEO INAnschluss am Fernsehgerät.

Verbinden Sie mit Hilfe der Audiokabel die AUDIO OUTAnschlüsse (rot und weiß) auf der Rückseite des DVDPlayers mit den AUDIO IN-Anschlüssen (rot und weiß) am Fernsehgerät. Schalten Sie DVD-Player und Fernsehgerät ein.

Drücken Sie auf der Fernbedienung des Fernsehgerätes wiederholt die Taste zur Auswahl der Eingangsquelle, bis das S-Video-Signal des DVD-Players auf dem Fernsehbildschirm angezeigt wird. ROT WEISS Audiokabel ROT S-Video-Kabel (nicht im Lieferumfang enthalten) WEISS

Stellen Sie den Video-Ausgang im Setup-Menü auf I-SCAN (siehe Seiten 28–29). Drücken Sie die Taste VIDEO SEL., um den Videoausgabemodus zu wechseln. (Siehe Seite 9) Hinweis - Informationen zum Anschließen eines Verstärkers finden Sie auf den Seiten 14~15. - Anzahl und Lage der Anschlüsse können je nach Fernsehgerät unterschiedlich sein. Informationen dazu finden Sie in der Bedienungsanleitung Ihres Fernsehgerätes. - Schließen Sie die Scart- und Komponenten-Video-Ausgänge (Y, Pb, Pr) nicht gleichzeitig an, da Interferenzen die Qualität beider Videoausgänge beeinträchtigen. - Wenn die Auflösung der HDMI-Wiedergabe auf 720p oder 1080i eingestellt ist, sind die Video/S-Video- und Komponenten-Ausgänge nicht verfügbar.

860 XEL DEU1 3/4/06 9:31 PM Page 11 An ein Fernsehgerät anschließen (Zeilensprung) - DVD-Player über Component Video-Kabel an das Fernsehgerät anschließen. Deutsch - Eine Component Video-Verbindung sorgt für hohe Bildqualität und präzise Farbwiedergabe. Bei der Component-Video-Übertragung werden die Bilddaten in Schwarz- und Weiß- (Y), in Blau- (PB) sowie in Rot- (PR) Signale zerlegt und damit ein klareres Bild erzeugt. (Die Übertragung der Audiosignale erfolgt über den Audioausgang.)

Verbinden Sie mit Hilfe eines Component Video-Kabels (nicht im Lieferumfang enthalten) den COMPONENT VIDEO OUT-Anschluss an der Rückseite des DVD-Players mit dem COMPONENT IN-Anschluss am Fernsehgerät.

ROT Verbinden Sie mit Hilfe der Audiokabel die AUDIO OUTAnschlüsse (rot und weiß) auf der Rückseite des DVDPlayers mit den AUDIO IN-Anschlüssen (rot und weiß) am Fernsehgerät. Schalten Sie DVD-Player und Fernsehgerät ein. BLAU GRÜN

Drücken Sie auf der Fernbedienung des Fernsehgerätes die Taste zur Auswahl der Eingangsquelle, bis das Component-Signal des DVD-Players auf dem Bildschirm Ihres Fernsehers angezeigt wird. ROT WEISS Audiokabel ROT Component-Kabel (nicht im Lieferumfang enthalten) WEISS ROT BLAU GRÜN

Stellen Sie den Video-Ausgang im Setup-Menü auf I-SCAN (siehe Seiten 28~29). Drücken Sie die Taste VIDEO SEL., um den Videoausgabemodus zu wechseln. (Siehe Seite 9) Hinweis - Wenn der Video-Ausgang unkorrekterweise auf S-Video gestellt wurde und die Geräte über Component-Kabel verbunden sind, wird lediglich ein roter Bildschirm angezeigt. - Informationen zum Anschließen eines Verstärkers finden Sie auf den Seiten 14~15. - Abhängig vom Hersteller kann der Komponentenanschluss Ihres Fernsehgerätes anstelle von “PR, PB, Y” mit “R-Y, B-Y, Y” oder “Cr, Cb, Y” gekennzeichnet sein. Anzahl und Lage der Anschlüsse können je nach Fernsehgerät unterschiedlich sein. Informationen dazu finden Sie in der Bedienungsanleitung Ihres Fernsehgerätes. - Wenn die Auflösung der HDMI-Wiedergabe auf 720p oder 1080i eingestellt ist, sind die Video/S-Video- und Komponenten-Ausgänge nicht verfügbar.

860 XEL DEU1 3/4/06 9:31 PM Page 12 An ein Fernsehgerät anschließen (Progressiv)

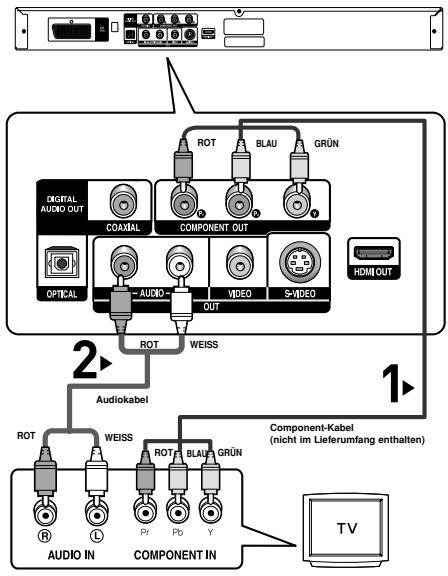

Verbinden Sie mit Hilfe eines Component Video-Kabels (nicht im Lieferumfang enthalten) den COMPONENT VIDEO OUT-Anschluss an der Rückseite des DVD-Players mit dem COMPONENT IN-Anschluss am Fernsehgerät.

ROT BLAU GRÜN Verbinden Sie mit Hilfe der Audiokabel die AUDIO OUTAnschlüsse (rot und weiß) auf der Rückseite des DVDPlayers mit den AUDIO IN-Anschlüssen (rot und weiß) am Fernsehgerät. Schalten Sie DVD-Player und Fernsehgerät ein.

Drücken Sie auf der Fernbedienung des Fernsehgerätes die Taste zur Auswahl der Eingangsquelle, bis das Component-Signal des DVD-Players auf dem Bildschirm Ihres Fernsehers angezeigt wird. ROT WEISS Audiokabel ROT WEISS ROT BLAU GRÜN Component-Kabel (nicht im Lieferumfang enthalten)

Stellen Sie den Video-Ausgang im Setup-Menü auf P-SCAN (siehe Seiten 28–29). Drücken Sie die Taste VIDEO SEL., um den Videoausgabemodus zu wechseln. (Siehe Seite 9) Videos mit progressiver Abtastung wiedergeben - Sehen Sie in der Bedienungsanleitung Ihres Fernsehers nach, ob das Gerät Progressive Abtastung unterstützt. Falls dies der Fall ist, befolgen Sie die Anweisungen in der Bedienungsanleitung des Fernsehgerätes, um die Einstellungen zur progressiven Abtastung im Menüsystem des Fernsehers vorzunehmen. - Abhängig von Ihrem Fernsehgerät kann die Anschlussmethode von der in obiger Abbildung gezeigten abweichen. Hinweis - Was bedeutet “Progressive Abtastung”? Bei der Progressiven Abtastung werden zur Bilderzeugung doppelt so viele Zeilen abgetastet, wie beim Zeilensprungverfahren. Progressive Abtastung sorgt für eine bessere Bildqualität. - Wenn die Auflösung der HDMI-Wiedergabe auf 720p oder 1080i eingestellt ist, sind die Video/S-Video- und Komponenten-Ausgänge nicht verfügbar.

860 XEL DEU1 3/4/06 9:31 PM Page 13 Anschließen an ein Fernsehgerät mit DVI-Stecker

Deutsch Verbinden Sie den HDMI OUT-Anschluss an der Rückseite des DVD-Spielers mit Hilfe eines HDMI-DVI-Kabels (nicht mitgeliefert) mit dem DVI IN-Anschluss des Fernsehgeräts.

Verbinden Sie die AUDIO OUT-Anschlüsse (rot und weiß) an der Rückseite des DVD-Spielers mit Hilfe der Audiokabel mit den AUDIO IN-Anschlüssen (rot und weiß) des Fernsehgeräts. Schalten Sie den DVD-Spieler und das Fernsehgerät ein. ROT WEISS Audiokabel ROT WEISS HDMI-DVI Kabel (nicht im Lieferumfang enthalten)

Wechseln Sie zwischen den verschiedenen Eingangsquellen des Fernsehgeräts, bis das DVI-Signal des DVD-Spielers auf dem Fernsehbild erscheint. Anschließen an ein Fernsehgerät mittels HDMI-Stecker

Verbinden Sie den HDMI OUT-Anschluss an der Rückseite des DVD-Spielers mit Hilfe des HDMI-HDMI-Kabels mit dem HDMI IN-Anschluss Ihres Fernsehgeräts.

Wechseln Sie zwischen den verschiedenen Eingangsquellen des Fernsehgerätes, bis das HDMI-Signal des DVD-Spielers auf dem Fernsehbildschirm angezeigt wird. HDMI kabel (nicht im Lieferumfang enthalten) HDMI VIDEO-Spezifikationen Drücken Sie auf die HDMI SEL.-Taste. Durch mehrmaliges Drücken werden 480p, 576p, 720p und 1080i ausgewählt. Beim ersten Drücken der Taste HDMI SEL. wird die aktuelle Auflösung angezeigt. Drücken Sie die Taste mehrmals, um die Auflösung der HDMI-Ausgabe zu ändern. - Je nach Typ Ihres Fernsehgerätes sind einige HDMI-Auflösungen möglicherweise nicht darstellbar. - Lesen Sie hierzu die Bedienungsanleitung des Fernsehgerätes. - Wenn der DVD-Spieler mit einem HDMI- oder HDMI-DVI-Kabel an ein Fernsehgerät angeschlossen wird, wechselt der Ausgabemodus innerhalb von 10 Sekunden automatisch auf HDMI/DVI. - Die HDMI-Auflösungen 720p und 1080i bieten verbesserte Bildqualität. - Wenn die Auflösung der HDMI-Wiedergabe auf 720p oder 1080i eingestellt ist, sind die Video/S-Video- und Komponenten-Ausgänge nicht verfügbar.

• HDMI (High Definition Multimedia Interface) Die HDMI-Schnittstelle dient zur digitalen Übertragung von Video- und Audiodaten über ein einziges Kabel. Über die HDMI-Schnittstelle überträgt der DVD-Player ein digitales Video- und Audiosignal zum Fernsehgerät und erzielt so eine besonders gute Bild- und Tonqualität. Voraussetzung: Das Fernsehgerät muss mit einem HDMI-Eingang ausgestattet sein.
• HDMI-Anschluss: Über HDMI werden sowohl dekomprimierte Videodaten als auch digitale Audiodaten (LPCM oder Bitstream) übertragen. - Der DVD-Player gibt über HDMI ausschließlich digitale Signale aus. - Wenn das Fernsehgerät nicht HDCP-kompatibel (High Bandwidth Digital Content Protection, siehe unten) ist, erscheint ein verrauschtes Bild.
• Vorteile von HDMI Bei analogen Fernsehgeräten wird am Videoeingang normalerweise ein analoges Signal zugeführt. Bei der Wiedergabe von DVDs werden jedoch digitale Daten an das Fernsehgerät übertragen. Deshalb ist entweder ein Digital/Analog-Wandler im DVD-Player oder ein Analog/Digital-Wandler im Fernsehgerät erforderlich. Bei der Signalumwandlung verschlechtert sich die Bildqualität aufgrund von Signalverlust und Rauschen geringfügig. Bei Verwendung der HDMI-Schnittstelle ist keine solche Wandlung erforderlich; das digitale Signal wird ohne Veränderung an das Fernsehgerät übertragen.
• Erläuterungen zu HDCP Bei HDCP (High Bandwidth Digital Content Protection) handelt es sich um einen digitalen Kopierschutz, mit dem DVD-Daten vor dem Kopieren über den HDMIAusgang geschützt werden. Dieser Kopierschutz sichert eine geschützte digitale Verbindung zwischen einer Videosignalquelle (PC, DVD usw.) und einem Anzeigegerät (Fernsehgerät, Projektor usw.). Dazu werden die Daten an der Videosignalquelle verschlüsselt und verhindern so unerlaubtes Kopieren. An ein Audiogerät anschließen (2-Kanal-Verstärker)

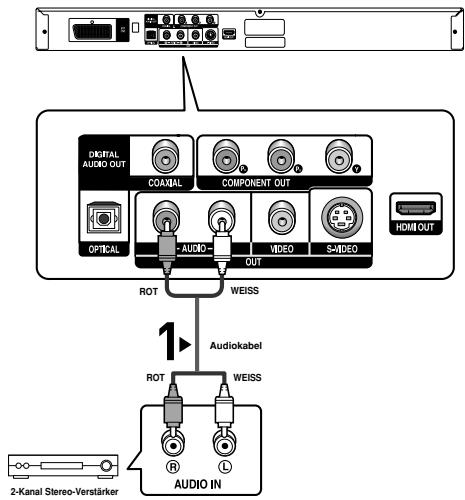

Verbinden Sie mit Hilfe der Audiokabel die AUDIO OUTAnschlüsse (rot und weiß) auf der Rückseite des DVDPlayers mit den AUDIO IN-Anschlüssen (rot und weiß) am Verstärker.

Verbinden Sie mit Hilfe des/der Videokabel den VIDEO-, S-VIDEO- oder COMPONENT OUT-Anschluss an der Rückseite des DVD-Players mit dem VIDEO-, S-VIDEOoder COMPONENT IN-Anschluss des Fernsehgerätes. Eine Beschreibung dazu finden Sie auf den Seiten 9~14.

ROT Schalten Sie DVD-Player, Fernsehgerät und Verstärker ein. WEISS Audiokabel ROT WEISS

Wählen Sie am Verstärker über die Taste zur Auswahl der Eingangsquelle die Option Externer Eingang, damit das Tonsignal des DVD-Players wiedergegeben wird. 2-Kanal Stereo-Verstärker Hinweis - Regeln Sie die Lautstärke am Verstärker herunter, bevor Sie ihn einschalten. Plötzliche laute Töne können die Lautsprecher und Ihre Ohren schädigen. - Wählen Sie die Audio-Einstellungen im Bildschirmmenü passend zu Ihrem Verstärker (siehe Seiten 27~28). - Abhängig vom jeweiligen Verstärker kann die Lage der Anschlüsse unterschiedlich sein. Informationen dazu finden Sie in der Bedienungsanleitung des Verstärkers.

860 XEL DEU1 3/4/06 9:31 PM Page 15 An ein Audiosystem anschließen (Dolby Digital-, MPEG2- oder DTSVerstärker)

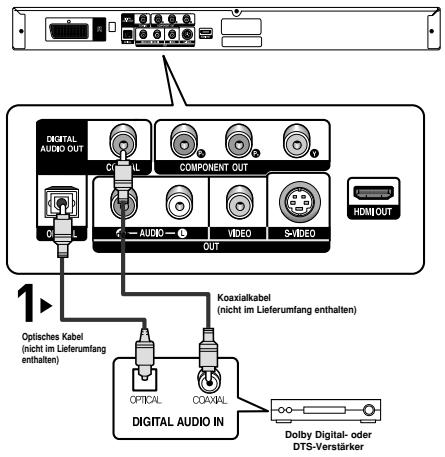

Deutsch Verbinden Sie mit Hilfe eines optischen Kabels (nicht im Lieferumfang enthalten) den Anschluss DIGITAL AUDIO OUT (OPTICAL) an der Rückseite des DVD-Players mit dem Anschluss DIGITAL AUDIO IN (OPTICAL) am Verstärker. Bei Verwendung eines Koaxialkabels (nicht im Lieferumfang enthalten) verbinden Sie dieses mit dem Anschluss DIGITAL AUDIO OUT (COAXIAL) an der Rückseite des DVD-Players mit dem Anschluss DIGITAL AUDIO IN (COAXIAL) am Verstärker.

Verbinden Sie mit Hilfe des/der Videokabel den VIDEO-, S-VIDEO- oder COMPONENT OUT-Anschluss an der Rückseite des DVD-Players mit dem VIDEO-, S-VIDEOoder COMPONENT IN-Anschluss des Fernsehgerätes. Eine Beschreibung dazu finden Sie auf den Seiten 9~14.

Schalten Sie DVD-Player, Fernsehgerät und Verstärker ein. oder Koaxialkabel (nicht im Lieferumfang enthalten) Optisches Kabel (nicht im Lieferumfang enthalten) Dolby Digital- oder DTS-Verstärker

Wählen Sie am Verstärker über die Taste zur Auswahl der Eingangsquelle die Option Externer Eingang, damit das Tonsignal des DVD-Players wiedergegeben wird. Informationen zur Auswahl des Audio-Eingangs an Ihrem Verstärker finden Sie in dessen Bedienungsanleitung. Hinweis - Wenn Sie den DVD-Player an einen DTS-Verstärker anschließen und eine DTS-DVD abspielen möchten, müssen Sie im Audio-Setup-Menü die Option DTS aktivieren Ein (On). Falls sie deaktiviert ist Aus (Off), wird entweder kein Ton wiedergegeben oder es ist ein sehr lautes Geräusch zu hören. - Regeln Sie die Lautstärke am Verstärker herunter, bevor Sie ihn einschalten. Plötzliche laute Töne können die Lautsprecher und Ihre Ohren schädigen. - Wählen Sie die Audio-Einstellungen im Bildschirmmenü passend zu Ihrem Verstärker (siehe Seiten 27~28). - Abhängig vom jeweiligen Verstärker kann die Lage der Anschlüsse unterschiedlich sein. Informationen dazu finden Sie in der Bedienungsanleitung des Verstärkers. - Entfernen Sie vor Verwendung des optischen Kabels (nicht im Lieferumfang enthalten) den Staubschutz, und bringen Sie diesen wieder an, wenn Sie das Kabel nicht mehr verwenden.

860 XEL DEU1 3/4/06 9:31 PM Page 16 GRUNDFUNKTIONEN Datenträger wiedergeben Vor der Wiedergabe - Schalten Sie das Fernsehgerät ein, und wählen Sie über dessen Fernbedienung den korrekten Video-Eingang. - Wenn Sie ein externes Audiosystem angeschlossen haben, schalten Sie dieses ein, und wählen Sie den richtigen Audio-Eingang. Wenn Sie nach Anschließen des Players an die Stromversorgung zum ersten Mal die Taste DVD POWER drücken, wird nebenstehender Bildschirm angezeigt: Wenn Sie eine Sprache wählen möchten, drücken Sie die entsprechende ZIFFERN-Taste. (Dieser Bildschirm wird nur angezeigt, wenn Sie das Gerät zum ersten Mal an die Stromversorgung anschließen.) Wenn keine Sprache im Begrüßungsbildschirm gewählt wird, können sich die Einstellungen bei jedem Ein- und Ausschalten des Gerätes ändern. Wählen Sie die von Ihnen bevorzugte Sprache. Nachdem Sie eine Sprachauswahl getroffen haben, können Sie diese ändern, indem Sie die Taste an der Vorderseite des Gerätes mehr als 5 Sekunden lang gedrückt halten. Dabei darf sich keine DVD im Gerät befinden. Der Bildschirm SELECT MENU LANGUAGE wird angezeigt, und Sie können die Sprachauswahl ändern. Press

pour Français Drücken Sie

Drücken Sie die Taste STOP ( beenden. ), um die Wiedergabe zu

Drücken Sie die Taste OPEN/CLOSE (

6. Wiedergabe unterbrechen

Drücken Sie während der Wiedergabe die Taste PLAY/PAUSE ( ) oder die Taste STEP auf der Fernbedienung. - Das Bild wird angehalten, der Ton wird ausgeschaltet. Um die Wiedergabe fortzusetzen, drücken Sie die Taste PLAY/PAUSE ( ) erneut.

7. STEP-Wiedergabe (nicht für CDs)

Drücken Sie während der Wiedergabe die Taste STEP auf der Fernbedienung. - Bei jedem Tastendruck wird ein neues Einzelbild angezeigt. - Im Modus STEP erfolgt keine Tonwiedergabe. - Drücken Sie die Taste PLAY/PAUSE ( ), um in den normalen Wiedergabemodus zurückzukehren. - Die STEP-Wiedergabe kann nur in Vorwärtsrichtung verwendet werden.

Halten Sie im Modus PAUSE oder STEP die Taste SEARCH ( / ) gedrückt, um die Wiedergabegeschwindigkeit auf 1/8, 1/4 oder 1/2 der Normalgeschwindigkeit einzustellen. - Im Zeitlupenmodus erfolgt keine Tonwiedergabe. - Drücken Sie die Taste PLAY/PAUSE ( ), um in den normalen Wiedergabemodus zurückzukehren. Hinweis Wiedergabe

1. Drücken Sie die Taste OPEN/CLOSE ( ).

Die STANDBY-Anzeige erlischt, und das CD-Fach wird geöffnet.

2. Legen Sie die Disc vorsichtig mit der bedruckten Seite

nach oben in das Fach ein.

3. Drücken Sie die Taste PLAY/PAUSE (

OPEN/CLOSE ( ) oder ), um das CD-Fach zu schließen. - Wenn Sie die DVD-Wiedergabe mit der Taste PLAY/PAUSE ( ) unterbrechen, wird die Wiedergabe durch nochmaliges Drücken der Taste PLAY/PAUSE ( ) an der Stelle, an der die Wiedergabe unterbrochen wurde, fortgesetzt

- Wenn sich der Player im Stoppmodus befindet und länger als eine Minute nicht benutzt wird, schaltet sich automatisch ein Bildschirmschoner ein. Drücken Sie die Taste PLAY/PAUSE ( ), um in den normalen Wiedergabemodus zurückzukehren. - Wenn sich der Player länger als 30 Minuten im Stoppmodus befindet, wird er automatisch aus geschaltet (automatische Abschaltfunktion). - Wenn sich der Player länger als fünf Minuten im Pausemodus befindet, wird die Wiedergabe beendet. - Das Symbol ( ) zeigt einen ungültigen Tastendruck an. 3/4/06 9:31 PM Page 17 Such- und SKIPFunktionen verwenden Anzeigefunktion verwenden Sie können einzelne Kapitel oder Tracks während der Wiedergabe schnell durchsuchen und mit der Funktion SKIP zum nächsten Kapitel/Track springen. Kapitel oder Tracks durchsuchen Halten Sie während der Wiedergabe die Taste SEARCH ( oder ) auf der Fernbedienung länger als eine Sekunde gedrückt. DVD 2X, 4X, 64X, 128X VCD 4X, 8X

2X, 4X, 8X Bei der Wiedergabe von

1. Drücken Sie während der Wiedergabe die Taste INFO auf

der Fernbedienung. - Sie können INFO im Funktionsmenü wählen, indem Sie die Taste MENU drücken.

2. Wählen Sie mit den Tasten

❷ den gewünschten Menüpunkt. - Beim Abspielen einer VCD 2.0 ist diese Funktion nur verfügbar, wenn das Menü deaktiviert wurde Aus. Hinweis - Die mit dieser Funktion eingestellte Geschwindigkeit entspricht unter Umständen nicht der tatsächlichen Wiedergabegeschwindigkeit. - Im Suchmodus erfolgt keine Tonwiedergabe (außer bei CDs). Tracks überspringen

3. Drücken Sie die Tasten ➛ ❿, um die gewünschte

Einstellung vorzunehmen, und drücken Sie anschließend die Taste ENTER. - Sie können die Zifferntasten auf der Fernbedienung verwenden, um einen Titel oder ein Kapitel direkt anzuwählen oder um die Wiedergabe von einem bestimmten Zeitpunkt ab zu starten.

4. Drücken Sie die Taste INFO erneut, um die Anzeige

auszublenden. Hinweis Title Drücken Sie während der Wiedergabe die Taste SKIP ( oder - Wenn Sie eine DVD abspielen und die Taste SKIP (

drücken, springt der Player zum nächsten Kapitel. Wenn Sie die Taste SKIP ( Chapter ) drücken, springt der Player zum Anfang des aktuellen Kapitels. Durch nochmaliges Drücken springt der Player zum Anfang des vorhergeTime henden Kapitels. - Wenn Sie eine VCD 2.0, VCD 1.1 oder eine CD bei deaktiviertem Menu Off abspielen und die Taste SKIP

) drücken, springt der Player zum nächsten Track. Wenn Sie die Taste SKIP ( ) drücken, springt der Audio Player zum Anfang des aktuellen Tracks. Durch nochmaliges Drücken springt der Player zum Anfang des vorhergehenden Tracks. - Wenn ein Track einer VCD länger als 15 Minuten ist und Sie die Taste drücken, springt der Player 5 Minuten nach vorne. Wenn Sie die Taste drücken, springt der Player 5 Minuten zurück. Hinweis Beim Abspielen einer VCD 2.0 ist diese Funktion nur verfügbar, wenn das Menü deaktiviert wurde Aus. Subtitle Gewünschten Titel auf einem Datenträger auswählen, auf dem sich mehrere Titeln befinden. Wenn sich mehr als ein Film auf einem Datenträger befindet, wird jeder Film einzeln erkannt. Die meisten DVDs sind in Kapitel aufgeteilt. So können einzelne Passagen schneller gefunden werden (ähnlich wie bei mehreren Tracks auf einer Audio-CD). Film ab einem bestimmten Zeitpunkt wiedergeben. Als Bezugspunkt muss eine Startzeit eingegeben werden. Bei einigen Datenträgern funktioniert die zeitbezogene Suchfunktion nicht. Zeigt an, in welcher Sprache der Soundtrack wiedergegeben wird. In diesem Beispiel wird der Soundtrack in der Sprache „English 5.1CH" wiedergegeben. Auf einer DVD können sich bis zu acht verschiedene Soundtracks befinden. Anzeige der verfügbaren Sprachen für die Untertitel der DVD. Untertitel können in der von Ihnen gewünschten Sprache angezeigt, wahlweise aber auch komplett abgeschaltet werden. Eine DVD kann bis zu 32 verschiedene Untertitel enthalten. (DivX) Die Dateigröße bestimmt die Auflösung eines Titels. Je größer die Datei, desto höher ist die Auflösung bei der Wiedergabe. Bei einer kleinen Auflösung wird das Bild automatisch vergrößert, damit es besser erkennbar ist.

Deutsch 860 XEL DEU1 860 XEL DEU1 3/4/06 9:31 PM Page 18 Disc- und Titelmenü verwenden Funktionsmenü verwenden Disc Menu (Disc-Menü) verwenden

1. Drücken Sie während der Wiedergabe einer DVD die Taste

MENU auf der Fernbedienung.

2. Wählen Sie mit den Tasten

❷ den Menüpunkt Diskmenü, und drücken Sie die Tasten ❿ oder ENTER. Drücken Sie die Eingabetaste, um das Diskmenü aufzurufen. Enter Return Titelmenü verwenden

1. Drücken Sie während der Wiedergabe einer DVD die Taste

MENU auf der Fernbedienung.

2. Wählen Sie mit den Tasten

❷ den Menüpunkt Titelmenü, und drücken Sie anschließend die Taste n ❿ oder ENTER. Drücken Sie die Eingabetaste, um das Titelmenü aufzurufen. Return

1. Drücken Sie während der Wiedergabe die Taste MENU.

2. Wählen Sie mit den Tasten

❷ den Menüpunkt Function, und drücken Sie anschließend die Tasten ❿ oder ENTER. - Info (Siehe Seiten 17) - Zoom (Siehe Seite 22) - Lesezeichen (Bookmark) (Siehe Seiten 21 ~ 22) - Wiederholfunktion (Repeat) (Siehe Seiten 18 ~ 19) - EZ VIEW (Siehe Seiten 19 ~ 20) - Winkel (Siehe Seiten 21) Info Zoom Lesezeichen Wiederholfunktion EZ View Winkel Menu Hinweis - Je nach Datenträger ist der Menüpunkt Diskmenü nicht verfügbar. - Sie können den Menüpunkt Diskmenü auch über die Taste DISC MENU auf der Fernbedienung wählen. - Beim Abspielen von VCD 2.0 wird die Taste DISC MENU verwendet, um das Menu On (Menü zu aktivieren Ein) oder Menu Off (Menü zu deaktivieren Aus). Enter Funktionsmenü verwenden (DVD/VCD) Menu Hinweis - Je nach Datenträger ist der Menüpunkt Titelmenü nicht verfügbar. - Der Menüpunkt Titelmenü wird nur angezeigt, wenn sich mindestens zwei Titel auf dem Datenträger befinden. Enter Menu Wiedergabe wiederholen Wiederholung des aktuellen Titels, Kapitels, ausgewählten Abschnitts (A-B) oder des gesamten Datenträgers. Bei der Wiedergabe von DVD/VCD

1. Drücken Sie die Taste REPEAT auf der Fernbedienung.

Das Dialogfeld “Wiederholen" wird angezeigt.

2. Wählen Sie mit den Tasten ➛ ❿ die Option Chapter

(Kapitel), Title (Titel) oder A-B, und drücken Sie anschließend die Taste ENTER. - Bei einer DVD können Kapitel und Titel wiederholt werden. Bei einer VCD können einzelne Tracks oder der gesamte Datenträger wiederholt werden.. - Chapter (Kapitel) ( ): Das aktuell wiedergegebene Kapitel wird wiederholt. - Title (Titel) ( ): Der aktuell wiedergegebene Titel wird wiederholt - Disc ( ): Der aktuell wiedergegebene Datenträger wird wiederholt. - Track ( ): Der aktuell wiedergegebene Track wird wiederholt. - A-B : Ein gewähltes Segment des Datenträgers wird wiederholt DVD Aus

3. Wählen Sie mit den Tasten

❷ eine der fünf Funktionen. Drücken Sie anschließend die Tasten ❿ oder ENTER, um die Funktion aufzurufen. Sie können die Funktionen auch direkt aufrufen, indem Sie die entsprechende Ziffer auf der Fernbedienung drücken. - INFO - EZ VIEW - REPEAT

01 A - B ENTER REPEAT Funktion “A-B Wiederholung” verwenden

1. Drücken Sie die Taste REPEAT auf der Fernbedienung.

2. Drücken Sie die Tasten ➛/❿ die Option A-B.

3. Drücken Sie die Taste ENTER, um den Punkt zu

markieren, an dem die Wiederholung starten soll (A). B wird automatisch hervorgehoben.

4. Drücken Sie die Taste ENTER, um den Punkt zu

markieren, an dem die Wiederholung stoppen soll (B). - Drücken Sie die Taste CANCEL, um in den normalen Wiedergabemodus zurückzukehren.

3. Um zur normalen Wiedergabe zurückzukehren, drücken Sie

erneut die Taste REPEAT, wählen Sie mit den Tasten ➛ ❿ Aus, und drücken Sie anschließend die Taste ENTER. DVD Aus

FUNKTIONEN Bildformat anpassen (EZ View) Bildformat für die Wiedergabe einstellen (DVD) Drücken Sie die Taste EZ VIEW. - Bei jedem Drücken der Taste ändert sich die Bildgröße. - Die Funktion des Bildvergrößerungsmodus hängt von den Bildschirmeinstellungen im Menü Display Setup (Bildschirmeinstellungen) ab. - Um die ordnungsgemäße Funktion von EZ VIEW sicherzustellen, müssen Sie im Menü Display Setup (Bildschirmeinstellungen) das korrekte Bildformat wählen (siehe Seiten 28~29). Breit EZ VIEW VCD Aus

01 A - B ENTER REPEAT Bei Verwendung eines 16:9Fernsehgerätes Hinweis - Mit der Taste A-B REPEAT (A-B wiederholen) können Sie punkt (B) direkt nach der Einstellung von Punkt (A) wählen. - Je nach Datenträger ist die Wiederholungsfunktion nicht möglicherweise verfügbar. - Beim Abspielen einer VCD 2.0 ist diese Funktion nur verfügbar, wenn das Menü deaktiviert wurde Aus. Zeitlupe - WIDE SCREEN (Breit) Gibt den Inhalt der DVD im Bildformat 16:9 wieder. - SCREEN FIT (Passend) Der obere und untere Rand des Bildes wird abgeschnitten. Beim Abspielen von DVDs mit Bildformat 2,35:1 verschwinden der obere und untere schwarze Rand. Das Bild wird leicht vertikal verzerrt. (Je nach DVD werden die schwarzen Ränder nicht vollständig ausgeblendet.) - ZOOM FIT (Aufzoomen) Der obere, untere, linke und rechte Rand des Bildes wird abgeschnitten und der zentrale Bildbereich vergrößert. Für DVDs mit 4:3-Bildformat Mit dieser Funktion können Sie Szenen, die Sie genauer betrachten möchten (Sportszenen, Konzertmitschnitte usw.), verlangsamt wiederholen lassen. Bei der Wiedergabe von DVD

1. Drücken Sie während der Wiedergabe die Taste

PLAY/PAUSE ( Für Datenträger mit 16:9-Bildformat

2. Halten Sie im Modus PAUSE oder STEP die Taste SEARCH

( / ) gedrückt, um die Wiedergabegeschwindigkeit auf 1/8, 1/4 oder 1/2 der Normalgeschwindigkeit einzustellen. - Normal Wide (Normale Breite) Gibt den Inhalt der DVD im Bildformat 16:9 wieder. Das Bild wird leicht horizontal verzerrt. - SCREEN FIT (Passend) Der obere und untere Rand des Bildes wird abgeschnitten und das Bild auf dem gesamten Bildschirm wiedergegeben. Das Bild wird leicht vertikal verzerrt. - ZOOM FIT (Aufzoomen) Der obere, untere, linke und rechte Rand des Bildes wird abgeschnitten und der zentrale Bildbereich vergrößert. - Vertical Fit (Vertikale Anpassung) Beim Abspielen einer 4:3-DVD auf einem 16:9Fernsehgerät werden auf der linken und rechten Seite schwarze Ränder eingeblendet, damit das Bild nicht in die Breite gezogen wird.

Deutsch Aus 860 XEL DEU2 3/4/06 10:12 PM Page 20 Bei Verwendung eines 4:3Fernsehgerätes Hinweis - Die Verfügbarkeit dieser Funktion hängt von den auf der DVD gespeicherten Sprachen ab. Für DVDs mit 16:9-Bildformat - 4:3 Letterbox Gibt den Inhalt der DVD im Bildformat 16:9 wieder. Am oberen und unteren Rand sind schwarze Balken zu sehen. - 4:3 Pan Scan Linker und rechter Bildrand werden abgeschnitten und der zentrale Bereich des 16:9-Bildes vergrößert. - SCREEN FIT (BILDSCHIRMANPASSUNG) Der obere und untere Rand des Bildes wird abgeschnitten und das Bild auf dem gesamten Bildschirm wiedergegeben. Das Bild wird leicht vertikal verzerrt. - ZOOM FIT (ZOOMANPASSUNG) Der obere, untere, linke und rechte Rand des Bildes wird abgeschnitten und der zentrale Bildbereich vergrößert. Für DVDs mit 4:3-Bildformat - Normal Screen (Normale Wiedergabe) Gibt den Inhalt der DVD im Bildformat 4:3 wieder. - SCREEN FIT (BILDSCHIRMANPASSUNG) Oberer und unterer Bildrand werden abgeschnitten und das Bild auf dem gesamten Bildschirm wiedergegeben. Das Bild wird leicht vertikal verzerrt. - ZOOM FIT (ZOOMANPASSUNG) Der obere, untere, linke und rechte Rand des Bildes wird abgeschnitten und der zentrale Bildbereich vergrößert. - Eine DVD kann bis zu 8 verschiedene Audiosprachen enthalten. - Hinweise zum dauerhaften Festlegen einer Audiosprache finden Sie im Abschnitt “Audiosprachen verwenden” auf Seite 27. Untertitel-Sprache wählen Sie können die gewünschte Untertitel-Sprache schnell und einfach mit der Taste SUBTITLE wählen. Taste SUBTITLE verwenden (DVD/MPEG4)

1. Drücken Sie die Taste SUBTITLE. Bei jedem Drücken der

Taste ändert sich die Sprache für den Untertitel. Die Untertitel-Sprachen werden durch Abkürzungen dargestellt. DVD Aus SUBTITLE Hinweis Je nach DVD haben diese Funktionen unterschiedliche Auswirkungen. MPEG4 Audio-Sprache wählen Sie können die gewünschte Audio-Sprache schnell und einfach mit der Taste AUDIO wählen. Taste AUDIO verwenden (DVD/VCD/MPEG4) DVD

ENG DOLBY DIGITAL 5.1CH

Drücken Sie wiederholt die Taste Audio auf der Fernbedienung die gewünschte Audio-Einstellung für die Wiedergabe von MPEG4-Dateien, und drücken Sie anschließend die Taste ENTER. AUDIO Drücken Sie wiederholt die Taste Subtitle auf der Fernbedienung die gewünschte Untertitel-Sprache für die Wiedergabe von MPEG4-Dateien, und drücken Sie anschließend die Taste ENTER. Return Menu MPEG4 Aus SUBTITLE

2. Zum Ausblenden des SUBTITLE-Symbols drücken Sie

CANCEL oder RETURN. VCD Stereo AUDIO MPEG4 PCM 1/2 AUDIO

2. Zum Ausblenden des AUDIO-Symbols drücken Sie die Taste

Untertitel-Auswahl External Subtitle Off readme.TXT Enter

1. Drücken Sie die Taste AUDIO. Bei jedem Drücken der Taste

ändert sich die Sprache für die Wiedergabe. Die Audiosprachen werden durch Abkürzungen dargestellt. Beim Abspielen einer VCD können Sie zwischen Stereo, Rechts oder Links wählen. Wenn auf der DivX-Disk externe Untertitel verfügbar sind, wird die entsprechende Option angezeigt. Hinweis - Je nach DVD müssen Sie die gewünschte Untertitel-Sprache im Disc Menu (Disc-Menü) einstellen. Drücken Sie die Taste DISC MENU. - Die Verfügbarkeit dieser Funktion hängt von den auf der DVD gespeicherten UntertitelSprachen ab. - Eine DVD kann bis zu 32 verschiedene Untertitelsprachen enthalten. - Hinweise zum dauerhaften Festlegen einer Untertitelsprache finden Sie im Abschnitt “Untertitelsprache verwenden” auf Seite 27. 3/4/06 10:12 PM Page 21 Kamerawinkel ändern Wenn eine Szene einer DVD aus mehreren Kamerawinkeln aufgenommen wurde, können Sie diese mit der Funktion ANGLE auswählen. ANGLE-Funktion verwenden (DVD) Wenn die DVD mehrere Kameraperspektiven bietet, wird ANGLE am Bildschirm angezeigt.

1. Drücken Sie während der Wiedergabe die Taste MENU auf

der Fernbedienung. ❷ den Menüpunkt Function,

2. Wählen Sie mit den Taste

und drücken Sie die Taste ❿ oder ENTER. ❷ den Menüpunkt Winkel,

3. Wählen Sie mit den Taste

und drücken Sie die Taste ❿ oder ENTER. Lesezeichen-Funktion verwenden Mit dieser Funktion können Sie Abschnitte einer DVD oder VCD (bei deaktiviertem Menü) mit Lesezeichen versehen, um sie später schneller wiederzufinden. Lesezeichen-Funktion verwenden (DVD/VCD)

1. Drücken Sie während der Wiedergabe die Taste MENU auf

der Fernbedienung. ❷ den Menüpunkt Function,

2. Wählen Sie mit den Taste

und drücken Sie die Taste ❿ oder ENTER. Info Zoom Lesezeichen Wiederholfunktion EZ View Winkel Enter Return Info Zoom Lesezeichen Wiederholfunktion EZ View Winkel Menu Enter

4. Wählen Sie entweder mit den Tasten ➛ ❿ oder mit den

Zifferntasten auf der Fernbedienung den gewünschten Bildwinkel aus. Return Menu ❷ die Option Lesezeichen,

3. Wählen Sie mit den Tasten

und drücken Sie die Taste ❿ oder ENTER.

4/6 Hinweis - Wenn die DVD nur eine einzigeKameraperspektive bietet, ist diese Funktion nicht verfügbar. Zur Zeit bieten nur sehr wenige DVDs diese Funktion. - Je nach Datenträger ist die Lesezeichenfunktion nicht verfügbar. Funktion Sofortige Wiederholung/SKIP verwenden Funktion “Sofortige Wiederholung” verwenden (DVD) Mit dieser Funktion können Sie verpasste Szenen sofort wiederholen lassen. Drücken Sie die Taste INSTANT REPLAY.Vom aktuellen Zeitpunkt wird 10 Sekunden zurückgesprungen und die Szene erneut abgespielt. Funktion “Sofortiger SKIP” verwenden (DVD) Mit dieser SKIP-Funktion können Sie 10 Sekunden der Wiedergabe überspringen. Drücken Sie die Taste INSTANT SKIP. - Es werden 10 Sekunden der Wiedergabe übersprungen (SKIP).

4. Drücken Sie zum Markieren der gewünschten Szene die

Taste ENTER. Bis zu drei Szenen können gleichzeitig mit Lesezeichen versehen werden.

CANCEL Hinweis - Beim Abspielen einer VCD 2.0 ist diese Funktion nur verfügbar, wenn das Menü deaktiviert wurde Aus. - Je nach Datenträger ist die Lesezeichenfunktion nicht verfügbar. Mit Lesezeichen versehene Szene wieder aufrufen. 1~3. Die Schritte 1~3 stimmen mit den unter “LesezeichenFunktion verwenden” auf Seite 21 aufgeführten Schritten überein.

4. Drücken Sie die Tasten ➛/❿, um eine mit Lesezeichen

versehene Szene auszuwählen.

5. Drücken Sie die Taste PLAY/PAUSE (

markierten Szene zu springen (SKIP). ), um zu der Lesezeichen löschen Hinweis Je nach Datenträger ist die Lesezeichenfunktion nicht verfügbar. 1~3. Die Schritte 1~3 stimmen mit den unter “LesezeichenFunktion verwenden” auf Seite 21 aufgeführten Schritten überein

4. Wählen Sie mit den Tasten ¥/Š die Nummer des

Lesezeichens, das Sie löschen möchten.

5. Drücken Sie die Taste CANCEL, um das Lesezeichen zu löschen.

: Name der aktuell wiedergegebenen Datei.

: Aktuelle Wiedergabezeit. CANCEL

: Aktueller Wiedergabemodus. Es gibt vier Modi. Sie können mit der Taste REPEAT ausgewählt werden. - Aus (Off): Normale Wiedergabe - Track (Title): Wiederholung des aktuellen Titels. - Verzeichnis (Folder): Wiederholung des aktuellen Ordners. - Zufallsausw (Random): Wiedergabe der Dateien in zufälliger Reihenfolge. Zoom-Funktion verwenden Zoom-Funktion verwenden (DVD/VCD)

1. Drücken Sie im Wiedergabe- oder Pausemodus die Taste

MENU auf der Fernbedienung. ‚ den Menüpunkt Function,

2. Wählen Sie mit den Taste ›‚

und drücken Sie die Taste Š oder ENTER. ‚ die Option Zoom, und

3. Wählen Sie mit den Tasten ›‚

drücken Sie die Taste Š oder ENTER. ‚ oder ¥Š den

4. Wählen Sie mit den Tasten ›‚

Bildschirmbereich aus, der vergrößert werden soll. Drücken Sie die Taste ENTER. - Wenn Sie beim Abspielen einer DVD auf ENTER drück en, wird das Bild in der Abfolge 2x/4x/2x/Normal vergrößert und wieder verkleinert. - Wenn Sie beim Abspielen einer VCD auf ENTER drücken, wird das Bild in der Abfolge 2x/4x/2x/Normal vergrößert und wieder verkleinert. Info Zoom Lesezeichen Wiederholfunktion EZ View Winkel Enter Return

: CD Audio-Dateisymbol

: Symbol für aktuellen Ordner Ordner auswählen Der ordner kan sowohl im stoppmodus als auch im Wiedergabemodus ausgewählt werden. Menu - Übergeordneten auswählen Drücken Sie die Taste RETURN, um den übergeordneten Ordner ‚, und drückzu öffnen, oder wählen Sie “..” mit den Tasten ›‚ en Sie ENTER, um den übergeordneten Ordner zu öffnen. - Nebenordner auswählen ‚ den gewünschten Ordner Wählen Sie mit den Tasten ›‚ aus, und drücken Sie die Taste ENTER. Clips-Menü für MP3/WMA/ JPEG/ MPEG4/CD Audio CD Audio oder MP3/WMA/JPEG/MPEG4Datenträger enthalten einzelne Musiktitel und/oder Bilder, die wie nachfolgend dargestellt in Ordner sortiert werden können. Dies funktioniert ähnlich wie das Anlegen von Dateiordnern auf einem Computer. - Unterordner auswählen ‚ den gewünschten Ordner Wählen Sie mit den Tasten ›‚ aus, und drücken Sie die Taste ENTER. R oot W MA JPEG Übergeordneter Ordner MP 3 MU S IC Öffnen Sie das CD-Fach. Legen Sie den Datenträger ein. Schließen Sie das Fach. Das Fach schließt sich, und das folgende Fenster wird angezeigt. Aus Stopp

MP3 Nebenordner MPEG4

Aktueller Ordner 1s t 3/5/06 2:22 PM Page 23 MP3/WMA/CD AudioDateien wiedergeben

1. Öffnen Sie das CD-Fach. Legen Sie den Datenträger ein.

Schließen Sie das Fach. - Wenn ein Datenträger MP3- und WMA-Dateien enthält, wird nur ein Dateityp wiedergegeben. ❷ ➛ ❿ eine Musikdatei

2. Wählen Sie mit den Tasten

aus. Starten Sie die Wiedergabe der Musikdatei mit der Taste ENTER. Aus Wiederga 00:00:23 B e c a u s e Yo u B e c a u s e Yo u Cactus Sad Dayu Wonderful Enter Return REPEAT Repeat Wiederholte/Zufällige Wiedergabe Drücken Sie die Taste REPEAT, um den Wiedergabemodus zu ändern. Es gibt vier Modi: Aus (Off), Track, Verzeichnis (Folder) und Zulfallsausw (Random). - Aus (Off): Normale Wiedergabe - Track: Wiederholung der aktuellen Musikdatei. - Verzeichnis (Folder): Wiederholung aller Musikdateien mit gleicher Erweiterung im aktuellen Ordner. - Zulfallsausw (Random): Musikdateien mit gleicher Erweiterung werden in zufälliger Reihenfolge wiedergegeben Mit der Taste CANCEL kehren Sie zur normalen Wiedergabe zurück. MP3/WMA-Dateien auf CD-R Wenn Sie MP3- oder WMA-Dateien auf CD-R aufnehmen, beachten Sie bitte Folgendes. - Für MP3- oder WMA-Dateien werden die Formate JOLIET und ISO 9660 empfohlen. MP3- und WMA-Dateien in den Formaten ISO 9660 und Joliet sind mit MS-DOS, MS Windows und mit Apple Macintosh kompatibel. Dieses Format ist das am häufigsten verwendete. - Achten Sie bei der Benennung von MP3- oder WMADateien darauf, dass der Dateiname 8 Zeichen nicht überschreitet und die Dateinamenserweiterung “.mp3” bzw. “.wma” lautet. Benennen Sie die Datei nach folgendem Muster: “Titel.mp3” oder “Titel.wma”. Der Dateiname sollte aus maximal 8 Zeichen bestehen und keine Leerzeichen und Sonderzeichen enthalten (.,/,\,=,+). - Bei der Aufnahme von MP3-Dateien sollte die Datenrate mindestens 128 kbit/s betragen. Die Klangqualität von MP3-Dateien hängt wesentlich von der gewählten Datenrate ab. Um eine Klangqualität wie bei einer Audio-CD zu erreichen, ist eine analoge/digitale Samplingrate (Konvertierung zu MP3) von 128 kbit/s bis 160 kbit/s erforderlich. Eine höhere Rate als diese (z. B. über 192 kbit) bewirkt nicht unbedingt eine Verbesserung der Klangqualität. Bei einer Datenrate unter 128 kbit/s können Audiodateien nicht zufriedenstellend wiedergegeben werden. - Bei der Aufnahme von WMA-Dateien sollte die Datenrate mindestens 64 kbit/s betragen. Die Klangqualität von WMA-Dateien hängt wesentlich von der gewählten Datenrate ab. Um eine Klangqualität wie bei einer Audio-CD zu erreichen, ist eine analoge/digitale Samplingrate (Konvertierung zu WMA) von 64 kbit/s bis 192 kbit/s erforderlich. Bei einer Datenrate unter 64 kbit/s oder über 192 kbit/s können Audiodateien nicht zufriedenstellend wiedergegeben werden. - Urheberrechtlich geschützte MP3-Dateien dürfen nicht aufgenommen werden. Zur Vermeidung unrechtmäßiger Vervielfältigung sind einige Dateien verschlüsselt und durch einen Code geschützt. Solche Dateien sind zum Beispiel: Windows Media™-Dateien (eingetragene Marke von Microsoft) oder SDMI™-Dateien (eingetragene Marke der SDMI Foundation). Dateien dieses Typs können nicht vervielfältigt werden. - Wichtig: Diese Empfehlungen sind keine Garantie für die Wiedergabe von MP3-Aufnahmen durch den DVD-Player oder für eine gute Klangqualität. Beachten Sie, dass bestimmte Bedingungen beim Brennen von MP3-Dateien auf CD-R die optimale Wiedergabe auf Ihrem DVD-Player möglicherweise beeinträchtigen (schlechte Klangqualität, Gerät erkennt Dateien nicht). - Dieses Gerät kann pro Datenträger maximal 500 Dateien und 500 Ordner wiedergeben. MPEG4-Dateien wiedergeben MPEG4-Wiedergabefunktion AVI-Dateien enthalten Audio- und Videodaten. Nur AVI-Dateien mit der Erweiterung “.avi” können wiedergegeben werden.

1. Öffnen Sie das CD-Fach. Legen Sie den Datenträger ein.

Schließen Sie das Fach. ❷ oder ➛ ❿ eine AVI-Datei

2. Wählen Sie mit den Tasten

aus (DivX/XviD), und drücken Sie die Taste ENTER. Stopp Aus 00:00:00 /MPEG4 a01_divx51b-8 a02_divx505b-8 a03_divx502sp-8 a04_divx412-8 Enter Return Menu Wiederholung Drücken Sie die Taste REPEAT, um den Wiedergabemodus zu ändern. Es gibt vier Modi: Aus (Off), Ordner (Folder) und Titel (Title). - Ordner (Folder): Wiederholung aller AVI-Dateien mit gleicher Erweiterung im aktuellen Ordner. - Titel (Title): Wiederholung des aktuellen Titels.

Deutsch 860 XEL DEU2 860 XEL DEU2 3/4/06 10:12 PM Page 24 MPEG4-Funktionsbeschreibung Funktion Picture CDs wiedergeben Beschreibung Seite oder Überspringen Wenn Sie die Tasten drücken, springt der Player oder ) 5 Minuten nach vor oder zurück. Drücken Sie während der Wiedergabe die Taste SUCHLAUF ( oder ). Durch Suchlauf oder ) erneutes Drücken wird die Geschwindigkeit des Suchlaufs erhöht. In AVI-Dateien kann mit höherer Geschwindigkeit gesucht werden (2X, 4X, 8X). Suchlauf mit geringer Geschwindigkeit in AVI-Dateien Zeitlupe (1/8X, 1/4X, 1/2X). Bei jedem Drücken der Taste STEPSTEP wird ein neues Einzelbild Wiedergabe angezeigt. ZOOM 2X/4X/2X/Normal (in dieser Reihenfolge)

1. Wählen Sie den gewünschten Ordner aus.

❷ eine Bilddatei aus dem

2. Wählen Sie mit den Tasten

Clip-Menü, und drücken Sie die Taste ENTER.

3. Wählen Sie mit den Tasten INFO das gewünschte Menü

aus, und drücken Sie die Taste ENTER. ENTER RETURN

Hinweis - Durch Drücken der Taste STOP gelangen Sie zurück ins Clip-Menü. P 16 - Bei Wiedergabe einer Kodak Picture CD werden sofort Fotos angezeigt, und nicht das ClipMenü. P 16 P 22 Drehen - Bei manchen MPEG4-Dateien sind diese Funktionen möglicherweise nicht verfügbar. AVI-Dateien auf CD-R : Bei jedem Drücken der Taste ENTER wird das Bild um 90 Grad gedreht. Zoom Dieses Gerät kann folgende Video-Kompressionsformate im AVI-Dateiformat wiedergeben: - DivX 3.11 - DivX 4 (Auf der Basis von MPEG4 Simple Profile) - DivX 5 (MPEG4 Simple Profile plus zusätzliche Funktionen wie B-Frames. Qpel und GMC werden ebenfalls unterstützt.) - XviD MPEG4-konforme Inhalte. ❷ den : Wählen Sie mit den Tasten Bildschirmbereich aus, der vergrößert werden soll. Drücken Sie die Taste ENTER. Bei jedem Drücken der Taste ENTER wird das Bild bis zu 2X vergrößert. Diashow

: Der Diashow-Modus wird aufgerufen. Dieses Gerät unterstützt folgende maximale Auflösungswerte: DivX 3.11, DivX 4, XviD DivX 5 Die Bitrate schwankt möglicherweise: Das Gerät kann die Dekodierung höherer Bitrate-Bereiche ÜBERSPRINGEN und erneut mit der Dekodierung beginnen, wenn die Bitrate normal ist. 720 x 480 bei 30 Bildern pro Sekunde 720 x 576 bei 25 Bildern pro Sekunde : Maximale Bitrate: 4 Mbit/s Hinweis - Bestimmte auf PC erstellte MPEG4-Dateien können möglicherweise nicht wiedergegeben werden. Deshalb werden Codecs, Versionen und Auflösungen oberhalb der Spezifikation nicht unterstützt. - Diese Gerät unterstützt im MPEG4-Format in Übereinstimmung mit dem Format ISO 9660 beschriebene CD-R/RW.

• Vor dem Starten der Diashow muss das Bildintervall eingestellt werden.

: Der Bildwechsel erfolgt automatisch alle 6 Sekunden.

: Der Bildwechsel erfolgt automatisch alle 12

: Der Bildwechsel erfolgt automatisch alle 18 Sekunden. Sekunden. Zeit: ENTER RETURN Hinweis - Die Zeit zwischen den einzelnen Bildern kann, abhängig von der Dateigröße, vom eingestellten Intervall abweichen. - Wenn Sie keine Taste drücken, wird die Diashow automatisch nach ungefähr 10 Sekunden gestartet. 3/4/06 10:12 PM Page 25 Bild-CD Wiedergabe für HD-JPEG Anscluss an die HDMI-Bucshe. Die Auflösung sollte 720p/1080i betragen, und HD-JPEG sollte auf HDmodus eingestellt sein. (Siehe Seite 29)

1. Legen Sie im Menü Setup (Einstellungen) HD-JPEG auf HD

fest. (Siehe Seite 29) HDMI OPTIONEN Hinweis - Je nach Dateigroße kann die Zeit zwischen den Bildern vom eingestellten Zeitintervall abweichen. - Beim Anzeigen von Bildern in HD-JPEG-Modus werden keine OSD-Meldungen (On Screen Display) angezeigt. - Beim Anzeigen von Bildern in HD-JPEG-Modus werden besonders große Bilder möglicherweise in einer kleineren Größe angezeigt. Resolution Setting : Manual Auflosung : 720p Format : RGB-Normal HD-JPEG : HD ❷ eine MP3-Datei aus dem

1. Wählen Sie mit den Tasten /❷

Clip-Menü, und drücken Sie die Taste ENTER. ❷ eine JPEG-Datei aus dem

2. Wählen Sie mit den Tasten /❷

Clip-Menü, und drücken Sie die Taste ENTER. - Die Musik wird von Anfang an wiedergegeben.

3. Drücken Sie die Taste Stop, um die Wiedergabe

anzuhalten. Setup Enter Return Menu Hinweis - Nur verfügbar für den P-SCAN. - Drücken Sie die Taste MENU, um das SetupMenü auszublenden. Hinweis MP3- und JPEG-Dateien müssen sich auf derselben Disk befinden

2. Wählen Sie den gewünschten Ordner aus.

MP3- und JPEG-wiedergabe Sie können JPEG-Dateien mit Hintergrundmusik abspielen 00:00:00 JPEG-Dateien auf CD-R WMA JPEG MP3 MPEG4 Enter Menu Return ❷, um im Menü Clips eine

3. Drücken Sie die Tasten

Bilddatei auszuwählen, un drücken Sie die Eingabetaste ENTER button. - Drücken Sie die Taste STOP ( ), um zum Menü Clips zurückzukehren. - Bei Wiedergabe einer Kodak Picture-CD wird das Foto nicht über das Menü Clips, sondern direkt vom Gerät angezeigt, Stopp Aus 00:00:00

Enter Return Menu - Rotation Drücken Sie die Taste ➛ ❿, um den Bildschirm um 90 Grad nach links/rechts. - Bild überspringen Drücken Sie die Taste oder , um das vorherige oder nächste Bild auszuwählen. - Diashow Drücken Sie die Taste PLAY/PAUSE( ), um die SLIDEFunktion zu starten. Drücken Sie die Taste STOP ( ), um die SLIDE-Funktion zu beenden. - Nur Dateien mit einer der Erweiterungen “.jpg” und “.JPG” können wiedergegeben werden. - Wenn der Datenträger beim Brennen nicht “geschlossen” wurde, wird der Start der Wiedergabe verzögert, und eventuell werden nicht alle Dateien wiedergegeben. - Nur CD-R-Datenträger mit JPEG-Dateien in den Formaten ISO 9660 oder Joliet können wiedergegeben werden. - Der Name der JPEG-Datei sollte aus maximal 8 Zeichen bestehen und keine Leerzeichen und Sonderzeichen (. / = +) enthalten. - Nur eine durchgehend beschriebene Multisession-CD kann wiedergegeben werden. Wenn die Multisession-CD ein leeres Segment enthält, erfolgt die Wiedergabe nur bis zu diesem Segment. - Auf einer CD können maximal 3000 Bilder gespeichert werden. - Es wird empfohlen, Kodak Picture CDs zu verwenden. - Bei der Wiedergabe von Kodak Picture CDs können nur die JPEG-Dateien im Bildordner wiedergegeben werden. - Kodak Picture CD: Die JPEG-Dateien im Bildordner können automatisch wiedergegeben werden. - Konica Picture CD: Wählen Sie die JPEG-Dateien aus dem Clip-Menü aus, um die Bilder anzuzeigen. - Fuji Picture CD: Wählen Sie die JPEG-Dateien aus dem ClipMenü aus, um die Bilder anzuzeigen. - QSS Picture CD: QSS Picture CDs können eventuell nicht korrekt wiedergegeben werden. - Wenn die CD mehr als 500 Dateien enthält, können nur 500 JPEG-Dateien wiedergegeben werden. - Wenn die CD mehr als 500 Ordner enthält, können nur JPEG-Dateien aus 500 Ordnern wiedergegeben werden.

Deutsch 860 XEL DEU2 860 XEL DEU2 3/4/06 10:12 PM Page 26 Sprachfunktionen einstellen SETUP-MENÜ ÄNDERN Wenn Sie Voreinstellungen für Player-Menü, DiscMenü, Audio und Untertitel vornehmen, gelten diese fortan bei jeder Wiedergabe eines Films. Setup-Menü verwenden Sprache für das Player-Menü wählen Mit dem Setup-Menü können Sie benutzerdefinierte Einstellungen für Ihren DVD-Player vornehmen. Sie können beispielsweise verschiedene Spracheinstellungen auswählen, eine Kindersicherung einrichten oder den DVD-Player an Ihren Fernsehbildschirm anpassen.

1. Drücken Sie im Stoppmodus die Taste MENU auf der

❷ die Fernbedienung. Wählen Sie mit den Tasten Option Setup, und drücken Sie die Taste ❿ oder ENTER. Spracheneinstellung

1. Drücken Sie im Stoppmodus die Taste MENU.

❷ die Option Setup, und

2. Wählen Sie mit den Tasten

drücken Sie die Taste ❿ oder ENTER. ❷ die Option

3. Wählen Sie mit den Tasten

Spracheneinstellung aus, und drücken Sie die Taste ❿ oder ENTER. ❷ das DVD-Player-Menü

4. Wählen Sie mit den Tasten

aus, und drücken Sie die Taste ❿ oder ENTER. ❷ die gewünschte Sprache

5. Wählen Sie mit den Tasten

aus, und drücken Sie die Taste ❿ oder ENTER. - Die Sprache ist ausgewählt, und das Menü pracheneinstellung wird erneut angezeigt. - Drücken Sie die Taste MENU, um das Setup-Menü auszublenden. SPRACHENEINSTELLUNG DivX(R) Registrationen ❿ Setup Player Menu DVD-Player-M Enter Return ❶ Spracheneinstellung : Sprache einstellen. ❷ Audio-Optionen : Tonwiedergabeoptionen einstellen. ❸ Anzeigeoptionen : Anzeigeoptionen einstellen. Bildformat und anderer Anzeigeoptionen auswählen. ❹ Kindersicherung : Kindersicherung einstellen. Durch Auswahl einer entsprechenden Alterseinstufung für die Kindersicherung können Sie verhindern, dass Kinder für sie nicht geeignete Filme ansehen. ➎ DivX(R) Registrationen : Registrieren Sie diesen Player mit Hilfe des Registrierungscodes mit dem DivX(R) Video-On-Demand-Format. Weitere Informationen finden Sie unter www.divx.com/vod. ❷ die einzelnen Funktionen aus.

2. Wählen Sie mit den

Drücken Sie die Taste ❿ oder ENTER, um Unterfunktionen auszuwählen.

3. Drücken Sie erneut die Taste MENU, um das Setup-Fenster

auszublenden, nachdem Sie die gewünschten Einstellungen vorgenommen haben. Hinweis Je nach Datenträger sind einige Optionen des Setup-Menüs möglicherweise nicht verfügbar. : English English Français √ Deutsch Español Untertitel Italiano DivX Untertite Nederlands Menu Diskmenü Wiedergabe Setup Enter Return Menu Sprache für das Disc Menu (DiscMenü) wählen Mit dieser Funktion wird die Anzeigesprache für das Disc-Menü eingestellt.

1. Drücken Sie im Stoppmodus die Taste MENU.

❷ die Option Setup, und

2. Wählen Sie mit den Tasten

drücken Sie die Taste ❿ oder ENTER. ❷ die Option

3. Wählen Sie mit den Tasten

Spracheneinstellung aus, und drücken Sie die Taste ❿ oder ENTER. ❷ das Diskmenü aus, und

4. Wählen Sie mit den Tasten

drücken Sie die Taste ❿ oder ENTER. ❷ die gewünschte Sprache

5. Wählen Sie mit den Tasten

aus, und drücken Sie die Taste ❿ oder ENTER. - Ist eine gewählte Sprache nicht verfügbar, wird automatisch die Originalsprache der DVD ausgewählt. - Die Sprache ist ausgewählt, und das Menü Spracheinstellung wird erneut angezeigt. - Drücken Sie die Taste MENU, um das Setup-Menü auszublenden. SPRACHENEINSTELLUNG DVD-Player-M English Français √ Deutsch Español Untertitel Italiano DivX Untertite Nederlands Diskmenü Wiedergabe Setup Enter

Return Menu 3/4/06 10:12 PM Page 27 Audio-Sprache wählen DivX-Untertitel-Sprache wählen

1. Drücken Sie im Stoppmodus die Taste MENU.

❷ die Option Setup, und

2. Wählen Sie mit den Tasten

drücken Sie die Taste ❿ oder ENTER. ❷ die Option

3. Wählen Sie mit den Tasten

Spracheneinstellung aus, und drücken Sie die Taste ❿ oder ENTER. ❷ die Option Wiedergabe,

4. Wählen Sie mit den Tasten

und drücken Sie die Taste ❿ oder ENTER. ❷ die gewünschte Sprache

5. Wählen Sie mit den Tasten

aus, und drücken Sie die Taste ❿ oder ENTER. - Wählen Sie “Original”, wenn Sie den Originalton als Standardsprache auswählen wollen.

1. Drücken Sie im Stoppmodus die Taste MENU.

❷ die Option Setup, und

2. Wählen Sie mit den Tasten

drücken Sie die Taste ❿ oder ENTER. ❷ die Option

3. Wählen Sie mit den Tasten

Spracheneinstellung aus, und drücken Sie die Taste ❿ oder ENTER. ❷ die Option DivX

4. Wählen Sie mit den Tasten

Untertitel, und drücken Sie die Taste ❿ oder ENTER. ❷ die gewünschte Sprache

5. Wählen Sie mit den Tasten

aus, und drücken Sie die Taste ❿ oder ENTER. - Die Sprache ist ausgewählt, und das Setup-Menü wird erneut angezeigt. - Drücken Sie die Taste MENU, um das Setup-Menü auszublenden. - Ist eine gewählte Sprache nicht verfügbar, wird automatisch die Originalsprache der DVD ausgewählt. SPRACHENEINSTELLUNG - Die Sprache ist ausgewählt, und das Menü Spracheinstellung wird erneut angezeigt. DVD-Player-Menü : Deutsch √ Unicode Western Untertitel Central DivX Untertite Cyrillic Greek Setup Wiedergabe - Drücken Sie die Taste MENU, um das Setup-Menü auszublenden. Enter SPRACHENEINSTELLUNG DVD-Player-M Diskmenü Wiedergabe Untertitel DivX Untertite Original English Français √ Deutsch Español Italiano Setup Enter : Deutsch Diskmenü Return Menu Return Menu Tonwiedergabeoptionen einstellen Mit den Tonwiedergabeoptionen können Sie Toneinstellungen ändern und an Ihr Audiosystem anpassen. Untertitel-Sprache wählen

1. Drücken Sie im Stoppmodus die Taste MENU.

❷ die Option Setup, und

2. Wählen Sie mit den Tasten

drücken Sie die Taste ❿ oder ENTER. ❷ die Option

3. Wählen Sie mit den Tasten

Spracheneinstellung aus, und drücken Sie die Taste ❿ oder ENTER. ❷ die Option Untertitel, und

4. Wählen Sie mit den Tasten

drücken Sie die Taste ❿ oder ENTER. ❷ die gewünschte Sprache

5. Wählen Sie mit den Tasten

aus, und drücken Sie die Taste ❿ oder ENTER. - Wählen Sie “Automatisch”, wenn Audio und Untertitel in der gleichen Sprache wiedergegeben werden sollen. - Auf einigen Datenträgern sind möglicherweise nicht alle Sprachen verfügbar. Ist eine gewählte Sprache nicht verfügbar, wird automatisch die Originalsprache der DVD ausgewählt. - Die Sprache ist ausgewählt, und das Setup-Menü wird erneut angezeigt. - Drücken Sie die Taste MENU, um das Setup-Menü auszublenden.

1. Drücken Sie im Stoppmodus die Taste MENU.

❷ die Option Setup, und

2. Wählen Sie mit den Tasten

drücken Sie die Taste ❿ oder ENTER.

3. Wählen Sie mit den Tasten ❷ die Option AudioOptionen, und drücken Sie die Taste ❿ oder ENTER.

❷ die gewünschte Option

4. Wählen Sie mit den Tasten

aus, und drücken Sie die Taste ❿ oder ENTER. Setup Spracheneinstellung

DivX(R) Registrationen ❿ Enter Return Menu AUDIO-OPTIONEN Dig. Ausgang : PCM MPEG-2 Dig. Ausgang : PCM DTS : Aus Dynam. Kompression : Ein PCM DownSampling : Ein Setup Enter Return Menu SPRACHENEINSTELLUNG DVD-Player-M √ Automatisch Diskmenü English Français Wiedergabe Deutsch Untertitel Español DivX Untertite Italiano Setup ❶ Dig. Ausgang - PCM: Konvertierung zu PCM(2CH)-Ton. - Bitstream: Dolby Digital- Bitstream über Digitalausgang. Wählen Sie Bitstream bei Verwendung eines Dolby Digital-Decoders.

Deutsch 860 XEL DEU2 860 XEL DEU2 3/4/06 10:12 PM Page 28 ❷ MPEG-2 Dig. Ausgang - PCM: Konvertierung zu PCM(2CH)-Ton. - Bitstream: Konvertierung zu MPEG-2 Digital Bitstream (5.1CH oder 8CH). Wählen Sie Bitstream, wenn Sie einen digitalen Audioausgang verwenden. ❸ DTS - Aus: Keine digitale Signalausgabe. - Ein: DTS-Bitstream wird ausgegeben. Wählen Sie DTS Ein, wenn Sie einen DTS-Decoder anschließen. Hinweis - Beim Abspielen von DTS-DVDs ist keine analoge Tonwiedergabe möglich. ❹ Dynam. Kompression - Ein : Dynamische Kompression aktivieren. - Aus : Standardwert einstellen. ❺ PCM Downsampling - Ein : Wählen Sie diese Option, wenn der verwendete Verstärker nicht für 96 kHz geeignet ist. In diesem Fall werden 96-kHz-Signale zu 48-kHzSignalen konvertiert. - Aus : Wählen Sie diese Option, wenn der verwendete Verstärker für 96 kHz geeignet ist. In diesem Fall wer den alle Signale unverändert ausgegeben. Setup - Wenn das angeschlossene Fernsehgerät nicht kompatibel mit LPCM-Abtastraten über 48 kHz ist, aktivieren Sie PCM Downsampling (Ein). Hergestellt unter Lizenz von Dolby® Laboratories. “Dolby” sowie das Doppel-D-Symbol sind Warenzeichen der Dolby® Laboratories. “DTS” und “DTS Digital Surround” sind eingetragene Marken von Digital Theater Systems, Inc. Anzeigeoptionen einstellen Über die Anzeigeoptionen können Sie verschiedene Videofunktionen des Players einstellen.

1. Drücken Sie im Stoppmodus die Taste MENU.

❷ die Option Setup, und

2. Wählen Sie mit den Tasten

drücken Sie die Taste ❿ oder ENTER. ❷ die Option

3. Wählen Sie mit den Tasten

Anzeigeoptionen aus, und drücken Sie die Taste ❿ oder ENTER. ❷ die gewünschte Option

4. Wählen Sie mit den Tasten

aus, und drücken Sie die Taste ❿ oder ENTER.

DivX(R) Registrationen ❿ Enter Return Menu ❶ Bildformat Sie können ein Bildformat wählen, das zum Bildseitenverhältnis Ihres Fernsehgerätes passt. - 4:3 Normal (4:3 Letterbox) : Mit dieser Einstellung können Sie auf einem Fernseher mit dem Bildformat 4:3 eine DVD im Breitbildformat 16:9 wiedergeben. Am oberen und unteren Rand sind schwarze Balken zu sehen. - 4:3 Passend (4:3 Pan Scan): Wenn Sie diese Einstellung wählen, wird nur der zentrale Bereich von 16:9-Filmen auf Ihrem konventionellen Fernseher angezeigt. Rechter und linker Bildrand werden abgeschnitten. - 16:9 Breit (16:9 Wide): Mit dieser Einstellung wird auf Breitbildfernsehern das volle Breitbildformat 16:9 angezeigt. Hinweis Auch bei deaktiviertem PCM-Down-Sampling gilt:

• Bei einigen DVDs wird für die Tonwiedergabe über den Digitalausgang automatisch DownSampling durchgeführt.
• Drücken Sie die Taste MENU, um das SetupMenü auszublenden. HDMI - Wenn das angeschlossene Fernsehgerät nicht kompatibel mit komprimierten Mehrkanalformaten (Dolby Digital, DTS, MPEG) ist, stellen Sie den digitalen Audioausgang auf PCM ein. Spracheneinstellung ANZEIGEOPTIONEN Aspect Ratio Bildformat : 16:9 4:3Wide Normal Standbild 4:3 Passend Bildschirmmeldu √ 16:9 Breit TV-System Videoausgang : SCART-RGB

Setup Bildqualität Enter Return Menu ❷ Standbild Mit diesen Optionen kann das Bildflimmern im Standbildmodus beseitigt und kleine Schrift besser dargestellt werden. - Auto: Wenn Sie Auto auswählen, werden Halbbild- und Vollbildmodus automatisch eingestellt. - Bereich (Field): Wählen Sie diese Option, wenn das Bild im Auto-Modus flimmert. - Einzelbild (Frame): Wählen Sie diese Option, wenn Sie kleine Schrift im Auto-Modus besser darstellen möchten. ❸ Bildschirmmeldungen Die Anzeige von Bildschirmmeldungen auf Ein oder stellen. ❹ TV-System - NTSC: Bei Verwendung von NTSC-Datenträgern ist zu beachten:

• Wenn Ihr Fernseher nur über einen PAL-Videoeingang verfügt, müssen Sie “PAL” auswählen. Bei Auswahl von “PAL” ist das Ausgabeformat PAL 60 Hz.
• Wenn Ihr Fernseher über einen NTSC-Eingang verfügt, wählen Sie “NTSC”.
• Bei Einstellung des NTSC-Fernsehsystems beträgt die Bildfrequenz am HDMI-Ausgang 60 Hz. - PAL: Bei Verwendung von PAL-Datenträgern ist zu beachten:
• Wenn Ihr Fernseher nur über einen NTSC-Videoeingang verfügt, müssen Sie “NTSC” auswählen.
• Wenn Ihr Fernseher nur über einen PAL-Eingang verfügt, wählen Sie “PAL”.
• Bei Einstellung des PAL-Fernsehsystems beträgt die Bildfrequenz am HDMI-Ausgang 50 Hz 3/4/06 10:12 PM Page 29 ANZEIGEOPTIONEN Bildformat : Breit Standbild : Auto Bildschirmmeldungen TV-System Videoausgang : Ein NTSC √ PAL

Bildqualität Enter Return Menu ❺ Videoausgang Videoausgang wählen. - I-SCAN: Wählen Sie diese Option für Ausgabe im Zeilensprungverfahren (525i). - P-SCAN: Wählen Sie diese Option für Ausgabe mit Progressiver Abtastung (525p). - Scart-Ausgang: Wählen Sie diese Option, wenn Sie einen Scart-Ausgang verwenden.

• RGB: Wählen Sie diese Option, wenn Sie einen SCARTRGB-Ausgang verwenden.
• Wenn Sie die Taste VIDEO SEL. drücken, wechselt der Videoausgang in dieser Reihenfolge (wenn keine Disk eingelegt ist): (I-SCAN ➝ P-SCAN ➝ SCART RGB)
• Wenn im Untermenü des Menüs Display Setup (Bildschirmeinstellungen) keine Yes/No (Ja/Nein)Auswahl erfolgt, wird nach 10 Sekunden das vorherige Menü angezeigt. ❻ HDMI Verwenden Sie dieses Untermenü, wenn der DVD-Player an den HDMI- Eingang eines Ausgabegeräts (Fernsehgerät, Projektor usw.) angeschlossen ist. - Resolution Setting - Auto (Automatisch) : Automatisch Auflösungseintellung - Manual (Manuell) : Manuelle Auflösungseintellung - Auflösung
• 480p/576p : 720 x 480, 720 x 576
• 1080i : 1920 x 1080 - Format Unter diesem Punkt können Feineinstellungen an der Ausgabe des DVD-HD860 zu einem Fernsehgerät oder Monitor für beste Farbwiedergabe vorgenommen werden. Mit dieser Funktion können Sie den digitalen RGB-Bereich der HDMI- Ausgabe festlegen. - RGB-Normal : HDMI, begrenzter RGB-Bereich - RGB-Erweitert : HDMI, gesamter RGB-Bereich - YCbCr-(4:4:4) : HDMI, gegrenzter Bereich YCbCr(4:4:4)-Ausgabe - YCbCr-(4:2:2) : HDMI, begrenzter Bereich YCbCr(4:2:2)-Ausgabe Begrenzter Bereich Schwarz/Weiß und Farbebenen werden in begrenztem Signalspektrum dargestellt. Bsp.) Bei einer Farbtiefe von 8 Bit - Y : 16~235 - CbCr : 16~240 Gesamtbereich Schwarz/Weiß- und Farbebenen werden im gesamten Signalspektrum dargestellt. Bsp.) Bei einer Farbtiefe von 8 Bit - Y : 0~255 - CbCr : 0~255 Gesamtbereich Schwarz/Weiß- und Farbebenen werden im gesamten Signalspektrum dargestellt. Bsp.) Bei einer Farbtiefe von 8 Bit - Y : 0~255 - CbCr : 0~255 - HD-JPEG
• HD : High Definition Image Source (High DefinitionBildquelle) - Verfügbar, wenn für HDMI eine Auflösung von 720p/1080i aktiviert ist.
• SD : Standard Definition Image Source (Standard Definition-Bildquelle) HDMI OPTIONEN Resolution Setting : Manual Auflosung : 720p Format : RGB-Normal HD-JPEG : HD Setup Enter Return Menu ❼ Bildqualität - Schwarzpegel : Regelt die Helligkeit des Bildschirms.(Ein oder Aus) Funktioniert nicht im Progressive-Modus. - Schärfe : Stufe 1 ~ Stufe 5 - Helligkeit : Stufe 1 ~ Stufe 5 - Farbsättigung : Stufe 1 ~ Stufe 5 BILDQUALITÄT Schwarzpegel : Aus Schärfe : Stufe 3 Helligkeit : Stufe 3 Farbsättigung : Stufe 3 Setup Enter Return Menu

• Schlagen Sie in der Bedienungsanleitung Ihres Fernsehgeräts nach, ob das Fernsehgerät den Progressive Scan-Modus unterstützt. Folgen Sie ggf. den entsprechenden Anweisungen zur Einstellung des Fernsehgeräts.
• Wenn aufgrund einer falschen Einstellung des Videoausgangs am Fernsehbildschirm keine Anzeige des Bilds vom DVD-Player erscheint, setzen Sie den DVD-Player zurück - siehe “Keine Bildanzeige vom DVD-Player aufgrund falscher Einstellung des Videoausgangs im Setup-Menü” auf Seite 59.
• Die für den HDMI-Ausgang wählbaren Auflösungsoptionen hängen vom angeschlossenen Fernsehgerät bzw. Ausgabegerät ab. Weitere Informationen dazu finden Sie in der Bedienungsanleitung des Fernsehgeräts bzw. des Ausgabegeräts.
• Wenn Sie die Auflösung während der Wiedergabe verändern, kann es kurzzeitig zu Bildstörungen kommen.
• Die HDMI-Auflösungen 720p und 1080i bieten eine verbesserte Bildqualität.

Deutsch 860 XEL DEU2 860 XEL DEU2 3/4/06 10:12 PM Page 30 Kindersicherung einstellen Die Kindersicherung funktioniert in Verbindung mit der entsprechenden Einstellung auf der DVD und verhindert, dass Ihre Kinder für sie nicht geeignete Filme ansehen. Eine DVD kann bis zu 8 Alterseinstufungen enthalten. Alterseinstufung einstellen Drücken Sie die Taste MENU, um das SetupMenü auszublenden. Wenn Sie beispielsweise Level 6 auswählen, werden DVDs mit Level 7 und 8 nicht wiedergegeben. Kennwort ändern

1. Drücken Sie im Stoppmodus die Taste MENU.

❷ die Option Setup, und 2.Wählen Sie mit den Tasten drücken Sie die Taste ❿ oder ENTER.

1. Drücken Sie im Stoppmodus die Taste MENU.

❷ die Option Setup, und

2. Wählen Sie mit den Tasten

drücken Sie die Taste ❿ oder ENTER. Spracheneinstellung

Setup DivX(R) Registrationen ❿ Enter Setup Enter Return Menu ❷ die Option

3. Wählen Sie mit den Tasten

Kindersicherung, und drücken Sie die Taste ❿ oder ENTER. Menu ❷ die Option Kindersicherung,

3. Wählen Sie mit den Tasten

und drücken Sie die Taste ❿ oder ENTER. Spracheneinstellung

Kindersicherung : Setup Return DivX(R) Registrationen ❿ Setup Enter DivX(R) Registrationen ❿ Enter Return Menu ❷ die Option

4. Wählen Sie mit den Tasten

Sicherungsstufe, und drücken Sie die Taste ❿ oder ENTER. DivX(R) Registrationen ❿ Return Menu ❷ die Option Passwort

4. Wählen Sie mit den Tasten

ändern, und drücken Sie die Taste ❿ oder ENTER. Geben Sie das neue Kennwort ein. Geben Sie das neue Kennwort nochmals ein. KINDERSICHERUNG KINDERSICHERUNG Sicherungsstufe Sicherungsstufe :Kinder :Kinder Passwort ändern Passwort ändern Setup Setup Enter Enter Return Sicherungsstufe :Kinder Passwort ändern KINDERSICHERUNG Passwort einstellen :Kinder Passwort ändern Setup Passwort einstellen Enter Setup Return Menu KINDERSICHERUNG Enter Return KINDERSICHERUNG Rating Level Sicherungsstu Passwort ände Return :Kinder Passwort ändern Neues Passwort einstellen Setup Enter Return Menu : Kids Safe √ Kinder Stufe 2 Stufe 3 Stufe 4 Stufe 5 Stufe 6 Setup Enter Sicherungsstufe Menu ❷ die gewünschte

6. Wählen Sie mit den Tasten

Alterseinstufung, und drücken Sie die Taste ❿ oder ENTER. Z. B. Kinder einstellen.

Menu KINDERSICHERUNG

5. Geben Sie Ihr Kennwort ein.

- Die Standardeinstellung für das kenwort ist 0000. Sicherungsstufe Return Menu Menu Hinweis Falls Sie Ihr Kennwort vergessen haben, gehen Sie wie im Kapitel “Kennwort vergessen” in der Anleitung zur Fehlerbehebung vor. 860 XEL DEU2 3/4/06 10:12 PM Page 31 WEITERE INFORMATIONEN Firmware-Aktualisierung

2. Wählen Sie mit den Tasten ➛ ❿ die Option Total, und

drücken Sie die Taste ENTER. Ein Beispiel dafür ist der neue MPEG4-Codec. Welche Verbesserungen Sie erzielen, hängt von der verwendeten Aktualisierungs-Software und von der Originalsoftware Ihres DVD-Players ab. Deutsch Einführung Samsung bietet regelmäßige SoftwareAktualisierungen über die Website www.samsung.com an, um eine optimale Leistung des Geräts zu gewährleisten. Die Firmware-Aktualisierung wird gestartet Aktualisierungs-CD erstellen - Nach einiger Zeit wird das CD-Fach automatisch geöffnet. Nehmen Sie die CD heraus, und warten Sie ungefähr 2 Minuten.

1. Sie müssen eine neue Datei über das Download Center der

Samsung-Website (www.samsung.com) herunterladen.

2. Speichern Sie die Datei auf eine CD-RW.

- Wenn die Aktualisierung erfolgreich war, wird das CDFach automatisch geschlossen und das Gerät schaltet sich aus und wieder ein.

3. Wählen Sie mit den Zifferntasten die gewünschte Sprache

Hinweis - Dateisystem: CD-ROM ISO Level - Zeichensatz: ISO 9660 - Singlesession, CD abgeschlossen - Niedrige Schreibgeschwindigkeit aus. Press Touche Drücken Sie Pulsar Premere Druk op

for English pour Français für Deutsch para Español per Italiano voor Nederlands Aktualisierung durchführen

1. Öffnen Sie das CD-Fach. Legen Sie den Datenträger ein.

Schließen Sie das Fach. Das Aktualisierungsfenster wird angezeigt. Hinweis - Wenn „Menüsprache wählen" nicht angezeigt wird, wenden Sie sich an den Kundendienst von Samsung. - Ziehen Sie während der Aktualisierung auf keinen Fall den Netzstecker aus der Steckdose, und drücken Sie keine Taste. - Änderungen beim Aktualisierungsvorgang vorbehalten. Informieren Sie sich zum aktuellen Stand im Internet (www.samsung.com). Die Firmware-Aktualisierung wird angezeigt

860 XEL DEU2 3/4/06 10:12 PM Page 32 Fehlersuche Bevor Sie sich an den Kundendienst wenden, überprüfen Sie bitte die folgenden Punkte. Vorgehensweise Problem Seite Die Fernbedienung funktioniert nicht.

• Überprüfen Sie die Batterien der Fernbedienung. Ersetzen Sie die Batterien, falls erforderlich.
• Verwenden Sie die Fernbedienung in einer Entfernung von maximal 7 m zum Fernsehgerät.
• Entfernen Sie die Batterien, und halten Sie eine oder mehrere Tasten für einige Minuten gedrückt, um den Mikroprozessor vollständig zu entladen und die Fernbedienung auf die Werkseinstellung zurückzusetzen. Legen Sie die Batterien wieder ein und versuchen Sie erneut, die Fernbedienung zu verwenden.

CD/DVD wird nicht wiedergegeben.

• Überprüfen Sie, ob die CD/DVD mit der Beschriftung nach oben zeigend eingelegt wurde.
• Überprüfen Sie den Regionalcode der DVD.

5.1-Kanal-Sound wird nicht wiedergegeben. Das Symbol angezeigt. wird

• 5.1-Kanal-Sound kann nur wiedergegeben werden, wenn die folgenden Bedingungen erfüllt sind: :

1) Der DVD-Player ist mit dem richtigen Verstärker verbunden.

2) Die CD/DVD wurde mit 5.1-Kanal-Sound aufgenommen.

• Überprüfen Sie, ob die CD/DVD oder ihre Hülle die Beschriftung „5.1 CH" trägt. o Überprüfen Sie, ob Ihr Audiosystem ordnungsgemäß funktioniert.
• Prüfen Sie, ob im SETUP-Menü bei der Audiowiedergabe „Bitstream" eingestellt ist. S14-15 S27

• Die Funktion oder Option ist zur Zeit aus folgenden Gründen nicht verfügbar:

1. Die DVD-Software verhindert die Ausführung.

2. Die DVD-Software unterstützt die Option (z. B. Kamerawinkel) nicht.

3. Die Option ist zurzeit nicht verfügbar.

4. Sie haben eine nicht existierende Titel- oder Kapitelnummer gewählt.

Das Disc Menu (DiscMenü) wird nicht angezeigt. • Überprüfen Sie, ob die CD/DVD ein Menü besitzt. Der Wiedergabemodus weicht von der Einstellung im Setup-Menü ab. Das Bildschirmeinstellung lässt sich nicht ändern. Keine Tonwiedergabe. Der Bildschirm ist blockiert.

• Einige der im Setup-Menü ausgewählten Funktionen funktionieren nicht einwandfrei, wenn die CD/DVD nicht für die Ausführung der entsprechenden Funktion vorgesehen ist. S26~30

• Die Bildschirmeinstellung ist durch die CD/DVD festgelegt. S28~29

• Überprüfen Sie, ob Sie im Menü Tonwiedergabe-Einstellungen den richtigen digitalen Ausgang gewählt haben. S27~28

• Nehmen Sie die CD/DVD aus dem Gerät, und drücken Sie die Taste Sekunden. Alle Einstellungen werden auf die werksseitigen Standardeinstellungen zurückgesetzt. länger als 5 länger als 5 Sie haben das Kennwort • Nehmen Sie die CD/DVD aus dem Gerät, und drücken Sie die Taste Sekunden. Alle Einstellungen, einschließlich Kennwort, werden auf vergessen die werksseitigen Standardeinstellungen zurückgesetzt. Verwenden Sie diese Option S16 S30 nur wenn unbedingt nötig. Wenn andere Probleme auftauchen sollten:

• Suchen Sie im Inhaltsverzeichnis nach den Abschnitten des Benutzerhandbuchs, die das aktuelle Problem behandeln, und befolgen Sie die Anweisungen nochmals.
• Wenn das Problem nicht behoben werden kann, wenden Sie sich an einen autorisierten Kundendienst in Ihrer Umgebung. Das Bild rauscht oder ist verzerrt.

• Überprüfen Sie die CD/DVD auf Verunreinigungen oder Kratzer.
• Reinigen Sie die CD/DVD. Keine HDMIAusgabe

• Überprüfen Sie, ob der Videoausgang im Setup-Menü richtig eingestellt ist.
• Überprüfen Sie, ob der HDMI-Eingang des Fernsehgeräts korrekt mit dem HDMI-Ausgang des DVD-Players verbunden ist.
• Überprüfen Sie, ob das Fernsehgerät Signale in der Auflösung 480/576p/720p/1080i verarbeiten kann. Schlechtes Wiedergabebild/kein Bild bei Verwendung des HDMIAusgangs Bildruckeln (“Judder”) bei Verwendung des HDMI-Ausgangs

• Ein verrauschtes Wiedergabebild (“Schnee”) weist darauf hin, dass Ihr Fernsehgerät den digitalen Kopierschutz HDCP nicht unterstützt.

• Überprüfen Sie, ob die Option TV-System im Menü für die Anzeigeoptionen korrekt eingestellt ist.
• Wenn am HDMI-Ausgang ein Signal im Format 720p/1080i ausgegeben und die Bildwiederholfrequenz von 50 Hz auf 60 Hz konvertiert wird, kann auf dem Bildschirm ein Judder-Effekt (Bildruckeln) auftreten.
• Weitere Informationen dazu finden Sie in der Bedienungsanleitung Ihres Fernsehgerätes..

430mm (W) X 250mm (D) X 45mm (H) +5°C to +35°C Deutsch Allge- Power Requirements 10 % to 75 % Lesegeschwindigkeit: 3,49 ~ 4,06 m/s Spieldauer (einseitig, einschichtig): ca. 135 Minuten CD : 12Cm Datenträger (COMPACT DISC) CD : 8Cm (COMPACT DISC) VCD : 12Cm Composite Video Lesegeschwindigkeit: 4,8 ~ 5,6 m/s Max. Spieldauer: 74 Minuten Lesegeschwindigkeit : 4.8 ~ 5.6 m/s Max. Spieldauer : 20 minuten Lesegeschwindigkeit : 4.8 ~ 5.6 m/s Max. Spieldauer : 74 minuten (Bild + Ton) 1 Kanäle : 1.0 Vp-p (bei 75 Ω) R (Rod): 0,7 Vp-p (bei 75 Ω) SCART Jack G (Grün): 0,7 Vp-p (bei 75 Ω) B (Blau): 0,7 Vp-p (bei 75 Ω) Videosignal: 1,0 Vp-p (bei 75 Ω) Video-aus- Luminanzsignal : 1.0 Vp-p (bei 75 Ω) Farbsignal : 0.3 Vp-p (bei 75 Ω) gang Y : 1.0 Vp-p (bei 75 Ω) Component Video Pr : 0.70 Vp-p (bei 75 Ω) Pb : 0.70 Vp-p (bei 75 Ω) S-Video gang Farbsignal : 0.3 Vp-p (bei 75 Ω) HDMI 576p/480p, 720p, 1080i Scartbuchse 2 Kanäle : L(1/L), R(2/R) Analoger Ausgang Audio-aus- Luminanzsignal : 1.0 Vp-p (bei 75 Ω) *Frequenzgang L(1/L), R(2/R) 48 kHz Sampling : 4 Hz to 22 kHz 96 kHz Sampling : 4 Hz to 44 kHz *Rauschabstand 110 dB *Dynamikbereich 100 dB *Gesamtklirrfaktor

*: Nominelle Spezifikation - Samsung Electronics Co., Ltd behält sich das Recht auf unangekündigte Änderungen vor. - Gewicht und Abmessungen können von den Angaben abweichen.

860 XEL DEU2 3/4/06 10:12 PM Page 34 DEUTSCHLAND Auf dieses Samsung-Produkt wird vom Hersteller eine vierundzwanzigmonatige Garantie gegen Material- und Verarbeitungsfehler gegeben. Die Garantiezeit beginnt mit dem Kauf des Gerätes beim Fachhändler. Sollte es erforderlich werden, Garantieleistungen in Anspruch zu nehmen, wenden Sie sich bitte an den Fachhändler, bei dem Sie das Gerät erworben haben. Garantieleistungen können jedoch auch von Samsung-Vertragswerkstätten in anderen Ländern eingefordert werden; dabei gelten die Garantiebedingungen des jeweiligen Landes. Bei Fragen zu unseren Vertragswerkstätten wenden Sie sich bitte an folgende Adresse: Samsung Electronics GmbH Samsung House Am Kronberger Hang 6 65824 Schwalbach/Ts. Deutschland Samsung-Hotline: 01805 - 121213 ( 0,12/Min.) Fax: 01805 - 121214 ■ GARANTIEBEDINGUNGEN

1. Bei der Anmeldung von Garantieansprüchen muss der Kunde die vollständig und richtig ausgefüllte

Garantiekarte sowie die Originalrechnung oder den vom Händler ausgestellten Kassenbeleg oder eine entsprechende Bestätigung vorlegen. Die Seriennummer am Gerät muss lesbar sein.

2. Es liegt im Ermessen von Samsung, ob die Garantie durch Reparatur oder durch Austausch des

Gerätes bzw. des defekten Teils erfüllt wird. Weitere Ansprüche sind ausgeschlossen.

3. Garantie-Reparaturen müssen von Samsung-Fachhändlern oder Samsung-Vertragswerkstätten

ausgeführt werden. Bei Reparaturen, die von anderen Händlern durchgeführt werden, besteht kein Anspruch auf Kostenerstattung, da solche Reparaturen sowie Schäden, die dadurch am Gerät entstehen können, von dieser Garantie nicht abgedeckt werden.

4. Soll das Gerät in einem anderen als dem Land betrieben werden, für das es ursprünglich entwickelt und

produziert wurde, müssen eventuell Veränderungen am Gerät vorgenommen werden, um es an die technischen und/oder sicherheitstechnischen Normen dieses anderen Landes anzupassen. Solche Veränderungen sind nicht auf Material- oder Verarbeitungsfehler des Gerätes zurückzuführen und werden von dieser Garantie nicht abgedeckt. Die Kosten für solche Veränderungen sowie für dadurch am Gerät entstandene Schäden werden nicht erstattet.

5. Ausgenommen von der Garantieleistung sind:

a) Regelmäßige Inspektionen, Wartung und Reparatur oder Austausch von Teilen aufgrund normaler Verschleißerscheinungen; b) Transport- und Fahrtkosten sowie durch Auf- und Abbau des Gerätes entstandene Kosten; c) Missbrauch und zweckentfremdete Verwendung des Gerätes sowie falsche Installation; d) Schäden, die durch Blitzschlag, Wasser, Feuer, höhere Gewalt, Krieg, falsche Netzspannung, unzureichende Belüftung oder andere von Samsung nicht zu verantwortende Gründe entstanden sind.

6. Diese Garantie ist produktbezogen und kann innerhalb der Garantiezeit von jeder Person, die das Gerät

legal erworben hat, in Anspruch genommen werden.

7. Die Rechte des Käufers nach der jeweils geltenden nationalen Gesetzgebung, d. h. die aus dem

Kaufvertrag abgeleiteten Rechte des Käufers gegenüber dem Verkäufer wie auch andere Rechte, werden von dieser Garantie nicht angetastet. Soweit die nationale Gesetzgebung nichts anderes vorsieht, beschränken sich die Ansprüche des Käufers auf die in dieser Garantie genannten Punkte. Die Samsung Ltd. sowie deren Tochtergesellschaften und Händler haften nicht für den indirekten bzw. in Folge auftretenden Verlust von Disks, Daten, Video- und Audiokassetten oder anderem ähnlichen Material bzw. Zusatzgeräten.

EUROPÄISCHE GARANTIEKARTE

0800-112-8888 0120-327-527 1800-88-9999 1800-10-SAMSUNG (7267864) 1800-SAMSUNG (7267864) 1800-29-3232 02-689-3232 0800-329-999 0860 7267864 (SAMSUNG) 800SAMSUNG (7267864) Web Site www.samsung.com/ca www.samsung.com/mx www.samsung.com www.samsung.com/ar www.samsung.com/br www.samsung.com/cl www.samsung.com/latin www.samsung.com/latin www.samsung.com/latin www.samsung.com/latin www.samsung.com/latin www.samsung.com/latin www.samsung.com/latin www.samsung.com/latin www.samsung.com/latin www.samsung.com/latin www.samsung.com/be www.samsung.com/cz www.samsung.com/dk www.samsung.com/fi www.samsung.com/fr www.samsung.de www.samsung.com/hu www.samsung.com/it www.samsung.lu www.samsung.com/nl www.samsung.com/no www.samsung.com/pl www.samsung.com/pt www.samsung.com/sk www.samsung.com/es www.samsung.com/se www.samsung.com/uk www.samsung.ru www.samsung.com/ur www.samsung.com/au www.samsung.com.cn www.samsung.com/hk www.samsung.com/in www.samsung.com/id www.samsung.com/jp www.samsung.com/my www.samsung.com/ph www.samsung.com/sg www.samsung.com/th www.samsung.com/tw www.samsung.com/vn www.samsung.com/za www.samsung.com/mea 860 XEL DEU2 3/4/06 10:12 PM Page 36 Korrekte Entsorgung von Altgeräten (Elektroschrott) (In den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem) Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Dokumentation gibt an, dass es nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Entsorgen Sie dieses Gerät bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät für eine umweltfreundliche Entsorgung abgeben können. Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt darf nicht zusammen mit anderem Gewerbemüll entsorgt werden. 860 XEL NED1 3/5/06 10:47 AM Page 2 VOORZORGSMAATREGELEN

10. AFSPELEN / PAUZE (

18. AFSPELEN / PAUZE (

pour Français Drücken Sie

Press Touche Drücken Sie Pulsar Premere Druk op
