BEDIENUNGSANLEITUNG LE-37S62B SAMSUNG

• L’affichage d’images fixes de jeux vidéo et d’ordinateurs pendant plus longtemps qu’une période spécifique peut provoquer des rémanences. Pour éviter cela, réduisez la “luminosité” et le “contraste” lors de l’affichage d’images fixes. Vorsichtsmaßnahmen beim Anzeigen von Standbildern Ein Standbild kann zu einer dauerhaften Beschädigung des Fernsehbildschirms führen.
• Zeigen Sie kein Standbild länger als 2 Stunden auf dem LCD-Monitor an, da das Bild auf diese Weise einbrennen kann. Das Einbrennen von Standbildern wird auch als “Bildkonservierung” bezeichnet. Sie können das Einbrennen vermeiden, indem Sie die Helligkeit und den Kontrast des Monitors beim Anzeigen von Standbildern verringern.
• Bei Wiedergabe im Format 4:3 über einen längeren Zeitraum können bedingt durch die unterschiedliche Lichtemission Nachbilder der Ränder links, rechts und in der Mitte des Bildschirms auftreten. DVD- oder Spielekonsole-Wiedergabe können einen ähnlichen Effekt verursachen. Schäden, die durch die o. g. Effekte verursacht wurden, unterliegen nicht der Garantie.
• Die kontinuierliche Anzeige von Standbildern von Videospielen oder vom PC über einen gewissen Zeitraum hinaus kann partielle Nachbilder verursachen. Um diesen Effekt zu verhindern, verringern Sie Helligkeit und Kontrast, wenn Sie Standbilder anzeigen möchten. Voorzorgsmaatregelen bij weergave van stilstaand beeld Stilstaande beelden kunnen permanente schade aan uw TV-scherm toebrengen.
• Laat niet langer dan 2 uur een stilstaand beeld op het LCD-scherm staan, dat kan namelijk beeldretentie veroorzaken. Beeldretentie wordt ook wel inbranden genoemd. Verlaag bij de weergave van een stilstaand beeld de helderheid en het contrast om beeldretentie te voorkomen.

REGLAGE DES AUTRES OPTIONS

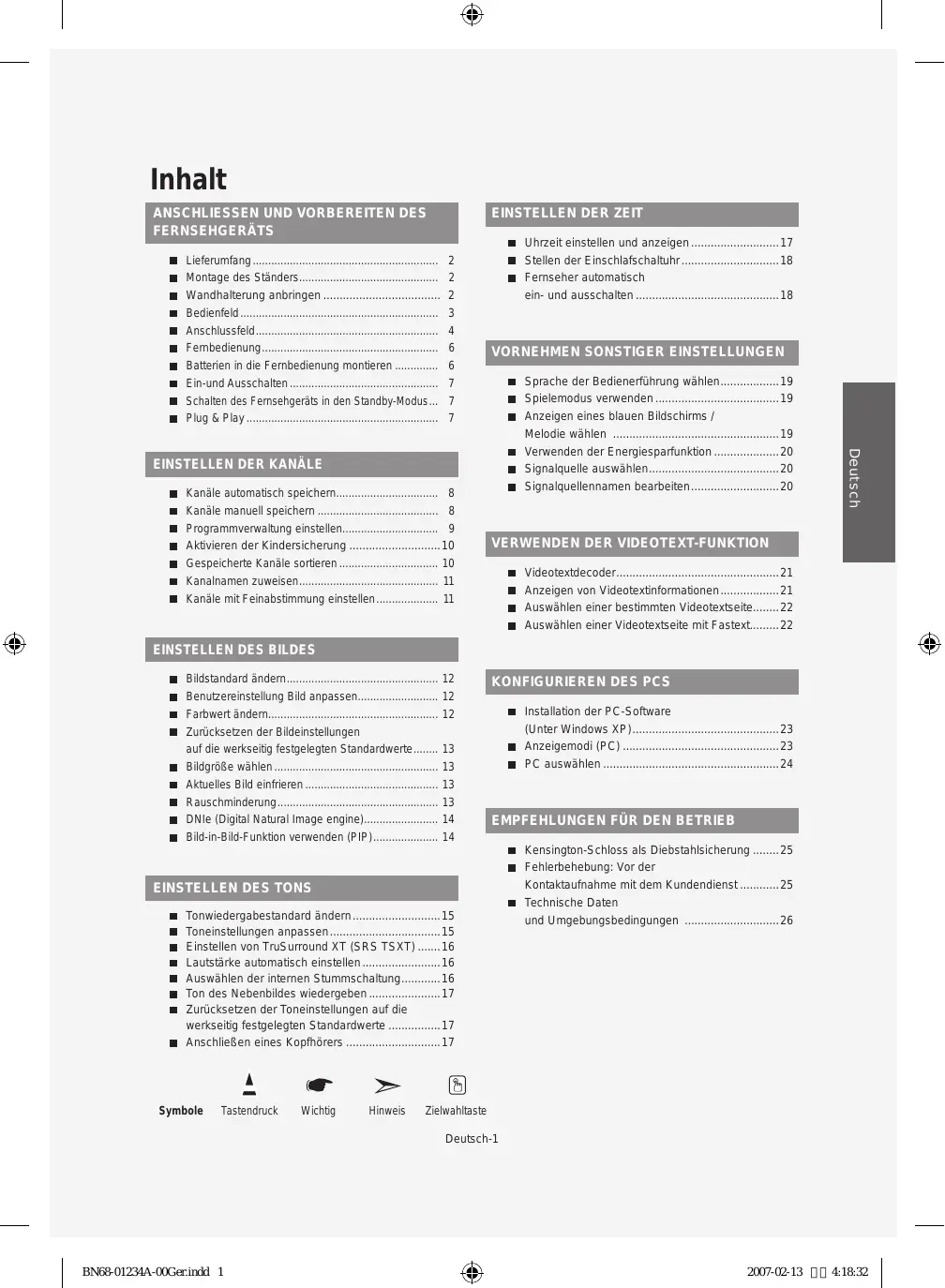

ANSCHLIESSEN UND VORBEREITEN DES

VORNEHMEN SONSTIGER EINSTELLUNGEN

• Sprache der Bedienerführung wählen p. 19
• Spielemodus verwenden p. 19
• Anzeigen eines blauen Bildschirms / Melodie wählen p. 19
• Verwenden der Energiesparfunktion p. 20
• Signalquelle auswählen p. 20
• Signalquellennamen bearbeiten Deutsch p. 20

EINSTELLEN DER KANÄLE

• Kanäle automatisch speichern p. 8
• Kanäle manuell speichern p. 8
• Programmverwaltung einstellen p. 9
• Aktivieren der Kindersicherung p. 10
• Gespeicherte Kanäle sortieren p. 10
• Kanalnamen zuweisen p. 11
• Kanäle mit Feinabstimmung einstellen p. 11
• Uhrzeit einstellen und anzeigen p. 17
• Stellen der Einschlafschaltuhr p. 18
• Fernseher automatisch ein- und ausschalten p. 18

VERWENDEN DER VIDEOTEXT-FUNKTION

• Videotextdecoder p. 21
• Anzeigen von Videotextinformationen p. 21
• Auswählen einer bestimmten Videotextseite p. 22
• Auswählen einer Videotextseite mit Fastext p. 22

EINSTELLEN DES BILDES

• Bildstandard ändern p. 12
• Benutzereinstellung Bild anpassen p. 12
• Farbwert ändern p. 12
• Zurücksetzen der Bildeinstellungen auf die werkseitig festgelegten Standardwerte p. 13
• Bildgröße wählen p. 13
• Aktuelles Bild einfrieren p. 13
• Rauschminderung p. 13
• DNIe (Digital Natural Image engine) p. 14
• Bild-in-Bild-Funktion verwenden (PIP) p. 14

• Tonwiedergabestandard ändern p. 15
• Toneinstellungen anpassen p. 15
• Einstellen von TruSurround XT (SRS TSXT) p. 16
• Lautstärke automatisch einstellen p. 16
• Auswählen der internen Stummschaltung p. 16
• Ton des Nebenbildes wiedergeben p. 17
• Zurücksetzen der Toneinstellungen auf die werkseitig festgelegten Standardwerte p. 17
• Installation der PC-Software (Unter Windows XP) p. 23
• Anzeigemodi (PC) p. 23
• PC auswählen p. 24

EMPFEHLUNGEN FÜR DEN BETRIEB

• Kensington-Schloss als Diebstahlsicherung p. 25
• Fehlerbehebung: Vor der Kontaktaufnahme mit dem Kundendienst p. 25
• Technische Daten und Umgebungsbedingungen p. 26
• Anschließen eines Kopfhörers Symbole Tastendruck Wichtig Hinweis Zielwahltaste Deutsch- BN68-01234A-00Ger.indd 1 2007-02-13 4:18:32 Lieferumfang Überprüfen Sie die Verpackung Ihres LCD-Fernsehgeräts auf Vollständigkeit. Sollten Teile fehlen, wenden Sie sich bitte an Ihren Händler. M4 X L16 Fernbedienung und 2 Netzkabel Batterien (Typ AAA) Bedienungsanleitung Bodenabdeckung Garantiekarte 4 Schrauben für Standfuß Servicenetzliste Fuß Reinigungstuch Sicherheitshinweise Registrierungskarte Garantiekarte / Servicenetzliste / Sicherheitshinweise / Registrierungskarte (Nicht in allen Gebieten erhältlich). Der Fuß und seine Schraube gehören modellabhängig möglicherweise nicht zum Lieferumfang. Montage des Ständers <2> <3> p. 17

1. Legen Sie das Fernsehgerät mit dem Bildschirm nach unten auf ein weiches Tuch oder Kissen auf einem Tisch.

2. Setzen Sie den Standfuß in die Aussparung an der Unterseite des Fernsehgeräts ein.

3. Führen Sie die Schraube in die angegebene Bohrung ein, und ziehen Sie sie fest.

Fuß ist bei Modellen mit einer Bildschirmdiagonalen von 40 zoll und mehr bereits installiert. Wandhalterung anbringen Mit der separat erhältlichen Wandhalterung können Sie das Fernsehgerät an einer Wand befestigen. Detaillierte Informationen zum Montieren der Wandhalterung finden Sie in den Anweisungen, die im Lieferumfang der Wandhalterung enthalten sind. Lassen Sie sich beim Anbringen der Wandmontagehalterung von einem Techniker helfen. Samsung Electronics haftet nicht für Schäden an Gerät oder Personen, wenn die Montage vom Kunden selbst durchgeführt wird. Entfernen Sie den Sockel, und decken Sie die Aussparung an der Unterseite des Fernsehgeräts mit einer Abdeckung ab und befestigen Sie diese mit zwei Schrauben. Deutsch- BN68-01234A-00Ger.indd 2 2007-02-13 4:18:33 Bedienfeld Die Produktfarbe und -form kann je nach Modell unterschiedlich sein. SOURCE Schaltet zwischen allen verfügbaren Signalquellen um. (TV, Ext.1, Ext.2, AV, S-Video, Komp., PC, HDMI). Im Bildschirmmenü können Sie diese Taste wie die Taste ENTER auf der Fernbedienung verwenden. MENU Drücken Sie diese Taste, um ein Bildschirmmenü zu den Funktionen des TVGeräts einzublenden.

Drücken Sie diese Tasten, um die Lautstärke zu erhöhen oder zu verringern. Im Bildschirmmenü können Sie die Tasten wie die Tasten und auf der Fernbedienung verwenden.

Kanäle wechseln. Im Bildschirmmenü können Sie die Tasten wie die Tasten und auf der Fernbedienung verwenden. (Ohane Fernbedienung kann der Fernseher über die Kanalwahltasten eingeschaltet werden.) Lautsprecher Stromversorgungsanzeige Blinkt und schaltet sich aus bei eingeschalteter Stromversorgung; leuchtet auf im Standbymodus. (Netztaste) Drücken Sie diese Taste, um das TV-Gerät ein- und auszuschalten. Fernbedienungssensor Zielen Sie mit der Fernbedienung auf diesen Sensor am Fernsehgerät. Deutsch- BN68-01234A-00Ger.indd 3 2007-02-13 4:18:34 Anschlussfeld [Buchsen an der Seitenverkleidung] [Buchsen an der Rückseite] (32 Zoll / 37 Zoll / 40 Zoll) (Das Modell 27 Zoll verfügt nicht über Buchsen an der Seitenverkleidung) Netzkabelbuchse [Buchsen an der Rückseite] (27 Zoll) Wenn Sie ein externes Gerät an das Fernsehgerät anschließen möchten, muss das Gerät unbedingt ausgeschaltet sein. chten Sie beim Anschließen von Kabeln an die Ausgänge des Geräts darauf, das die Kabel den entsprechenden farbcodierten Anschlüssen zugeordnet werden. Deutsch- BN68-01234A-00Ger.indd 4 2007-02-13 4:18:35 An der Antenne oder am Kabelfernsehnetz anschließen Damit die Fernsehkanäle korrekt empfangen werden, muss der Monitor an eine der folgenden Signalquellen angeschlossen sein: - Terrestrische Antenne / Kabelfernsehanschluss / Satellitenempfänger Anschließen von HDMI/DVI-Schnittstellen - Unterstützt Verbindungen zwischen AVGeräten (Settopboxen, DVD-Playern, AVReceivern und Digital-TV-Geräten), die für HDMI-Schnittstellen geeignet sind. - Beim Anschluss von Geräten über eine HDMI-Schnittstelle ist keine zusätzliche Audioverbindung erforderlich. Was ist HDMI? - HDMI, die hochauflösende Multimediaschnittstelle ermöglicht die Übertragung von hochauflösenden digitalen Videodaten und mehreren Kanälen mit Digitalaudio (5.1 Kanäle). - Mit dem entsprechenden Kabel ermöglicht der HDMI/DVI-Anschluss DVI-Verbindungen zu einem erweiterten Gerät. Der Unterschied zwischen HDMI und DVI besteht darin, dass ein Gerät mit HDMI kleiner ist, mit dem Kopierschutz HDCP (High Bandwidth Digital Copy Protection/ digitaler Kopierschutz) ausgestattet ist und digitalen Mehrkanalton unterstützt. Verwenden Sie das DVI-zu-HDMI-Kabel oder den DVI-HDMI-Extender für die Verbindung und den Anschluss “R - AUDIO - L” für die Audioausgabe. - Wenn Sie dieses Produkt über HDMI oder DVI an eine Set-Top-Box, einen DVD-Player oder eine Spielekonsole usw. anschließen, müssen Sie sicherstellen, dass es gemäß nachfolgender Tabelle auf den richtigen Videoausgabemodus eingestellt wurde. Tun Sie dies nicht, so kann es zu einer Verschlechterung der Bildqualität, zu einer Verzerrung der Anzeige oder dazu kommen, dass gar kein Bild angezeigt wird. Unterstützte Modi für DVI oder HDMI 480i 480p 576i 576p 720p 1080i 50Hz

- Versuchen Sie nicht, den HDMI/DVI-Anschluss mit der Grafikkarte eines PCs oder Laptops zu verbinden. (In diesem Fall würde ein leerer Bildschirm angezeigt) Anschließen einer Settopbox, eines Videorecorders oder DVD-Geräts - Schließen Sie das SCART-Kabel des Videorecorders oder DVD-Geräts an den SCART-Anschluss des Videorecorders oder DVD-Geräts an. - Wenn Sie sowohl die Settopbox als auch einen Videorecorder oder ein DVD-Gerät anschließen möchten, verbinden Sie die Settopbox mit dem Videorecorder oder DVD-Gerät, und verbinden Sie den Videorecorder oder das DVD-Gerät mit dem TV-Gerät. Externe A/V-Geräte anschließen - Schließen Sie ein Cinch- oder ein S-Video-Kabel an ein geeignetes externes A/V-Gerät an (z. B. einen Videorekorder, DVD-Player oder Camcorder). - Verbinden Sie den Audioausgang “R - AUDIO - L” auf der Rückseite des Fernsehgeräts über Cinch-Audiokabel mit dem entsprechenden Audioausgang des A/V-Geräts. - Kopfhörer können an den Kopfhörer-Ausgang ( ) auf der Rückseite des Monitors angeschlossen werden. Wenn Kopfhörer angeschlossen sind, ist die Tonwiedergabe über die eingebauten Lautsprecher abgeschaltet. SERVICE - Serviceanschluss für qualifizierte Serviceingenieure. Anschließen von AUDIO - Verbinden Sie die einen Enden der RCAAudiokabel mit dem Anschluss “R - AUDIO - L” auf der Rückseite des Geräts und die anderen Enden mit den entsprechenden Audioeingängen des DVD-Heimkinosystems. Computer anschließen - Verbinden Sie die PC-Eingangsbuchse “PC (PC IN)” auf der Rückseite des Fernsehgeräts über ein D-Sub-Kabel (optional) mit der Grafikkarte des Computers. - Verbinden Sie den Audioausgang der Soundkarte des Computers über das Stereoaudiokabel (optional) mit dem Eingang “AUDIO (PC IN)” auf der Rückseite des Fernsehgeräts. Anschließen von Component-Geräten (DTV/DVD) - Verbinden Sie die Komponentenanschlüsse (“PR”, “PB”, “Y”) auf der Rückseite des Fernsehgeräts über Komponenten- Videokabel (optional) mit den entsprechenden Komponenten-Videoausgängen des DTV- oder DVD-Geräts. - Wenn Sie sowohl die Settopbox als auch ein DTV- oder DVD-Gerät anschließen möchten, verbinden Sie die Settopbox mit dem DTV- oder DVD-Gerät, und verbinden Sie das DTV- oder DVD-Gerät mit dem Component-Anschluss (“PR”, “PB”, “Y”) des TV-Geräts. - Die Y, PB und PR-Anschlüsse des Component-Geräts (DTV oder DVD) sind manchmal mit Y, B-Y und R-Y oder Y, Cb und Cr beschriftet. - Verbinden Sie den Audioausgang “R - AUDIO - L” auf der Rückseite des Fernsehgeräts über Cinch-Audiokabel (optional) mit dem entsprechenden Audioausgang des DTV- oder DVD-Geräts. - Die optimale Bildauflösung für dieses LCD-Fernsehgerät liegt im 720p-Modus vor. - Die maximal Bildauflösung für dieses LCD-Fernsehgerät liegt im 1080i-Modus vor. Kensington-Schloss - Das Kensington-Schloss (optional) dient zur Sicherung des Fernsehgeräts bei Verwendung an einem öffentlichen Ort. - Wenn Sie ein Schloss verwenden möchten, wenden Sie sich an den Händler, bei dem Sie das Fernsehgerät erworben haben. - Das Kensington-Schloss kann je nach Modell an unterschiedlichen Stellen angebracht sein. Deutsch- BN68-01234A-00Ger.indd 5 2007-02-13 4:18:36 Fernbedienung Standby-Taste des Fernsehgeräts Modus PC direkt aufrufen Zifferntasten für direkte Kanalwahl Sleep-Timer aktivieren/stellen Taste zum Auswählen von ein-/ zweistelligen Programmplätzen

Modus TV direkt aufrufen OSD-Menü ausblenden

Anzeige der “Programmverwaltung” auf dem Bildschirm

Lautstärkeverminderung Lautstärkeerhöhung Ton vorübergehend aussc halten Menüanzeige und Änderungsbestätigung Audiomodusauswahl Bild-im-Bild Ein/Aus Bildeffekt wählen PIP-FUNKTIONEN SOURCE: Auswahl der Signalquelle SWAP: Austausch des Haupt- und PIP-Bildes SIZE: Auswahl der PIP-Größe POSITION: Auswahl der PIP-Position P : Nächster Sender P : Vorheriger Sender : Nächster Sender : Voriger Sender Anzeigen von Informationen zur aktuellen Sendung Standbild uswahl der Bildgröße Videotext-Funktionen Videotextanzeige verlassen Videotext-Index Standbild SOURCE: Textgröße wählen SWAP: Seite speichern Navigationsart wechseln (Liste oder FLOF) Untergeordnete Seite

: Nächste Seite : Vorige Seite Videotext abbrechen Audioeffektauswahl Seite aufdecken Auswahl eines SRS-TSXT-Systems Wählen Sie alternativ Videotext, Doppel oder Mix. Wahl verfügbarer Quellen Voriger Sender Fastext-Thema auswählen Die Funktion der Fernbedienung kann durch helle Lichteinstrahlung beeinträchtigt werden. Dies ist eine spezielle Fernbedienung für Personen mit beeinträchtigtem Sehvermögen. Die Netztaste sowie die Tasten zum Einstellen des Senders und der Lautstärke sind in Braille beschriftet. Batterien in die Fernbedienung montieren

Heben Sie die Abdeckung auf der Rückseite der Fernbedienung an, wie in der Abbildung dargestellt.

egen Sie zwei AAA-Batterien ein.

chieben Sie die Abdeckung wieder auf die Fernbedienung.

chten Sie darauf, dass die Pole der Batterien wie im Batteriefach angezeigt ausgerichtet sind. enn die Fernbedienung für einen längeren Zeitraum nicht verwendet wird, nehmen Sie die Batterien heraus, und lagern Sie sie an einem kühlen, trockenen Ort. Die Fernbedienung funktioniert bis zu einer Entfernung von 23 m zum Fernseher. (Bei normaler Nutzung des Fernsehers halten die Batterien ungefähr ein Jahr.) ollte die Fernbedienung nicht funktionieren, überprüfen Sie Folgendes:

1. Ist das Fernsehgerät eingeschaltet?

2. Wurden der Plus- und Minuspol der Batterien vertauscht?

3. Sind die Batterien leer?

4. Liegt ein Stromausfall vor oder ist das Netzkabel des Fernsehgeräts nicht eingesteckt?

5. Befindet sich eine Leuchtstoffröhre oder ein Neonschild in der Nähe?

Batterien und Akkus gehören nicht in den Hausmüll. Als Verbraucher sind Sie verpflichtet, alte Batterien und Akkus zur umweltschonenden Entsorgung zurückzugeben. Sie können alte Batterien und Akkus bei den öffentlichen Sammelstellen in Ihrer Gemeinde oder überall dort abgeben, wo Batterien und Akkus der betreffenden Art verkauft werden. Deutsch- BN68-01234A-00Ger.indd 6 2007-02-13 4:18:38 Ein-und Ausschalten Das Netzkabel ist auf der Rückseite des Geräts angeschlossen.

1. Schließen Sie das Netzkabel an eine geeignete Netzsteckdose an.

Die Standby-Anzeige auf der Vorderseite des Geräts leuchtet.

Drücken Sie auf der Vorderseite des Geräts die Taste

Drücken Sie auf der Fernbedienung die Zifferntasten (0~9) oder eine der Programmplatz-Wahltasten ( / ), oder drücken Sie auf der rechten Seite des Geräts die Taste

Zum Einschalten des Fernsehgeräts können Sie auch die Taste POWER oder die Taste TV ( Das Programm, das Sie zuletzt gesehen haben, wird automatisch angezeigt. ) auf der Fernbedienung drücken. Wenn Sie das Gerät zum ersten Mal einschalten, können Sie die Sprache auswählen, in der die Menüs angezeigt werden. Um das Gerät auszuschalten, drücken Sie erneut die Taste POWER

Schalten des Fernsehgeräts in den Standby-Modus Zur Verringerung des Stromverbrauchs kann das Gerät in den Standby-Modus geschaltet werden. Der Standby-Modus ist nützlich, wenn Sie das Gerät vorübergehend ausschalten möchten (z. B. während einer Mahlzeit).

1. Drücken Sie auf der Fernbedienung die Taste POWER .

Der Bildschirm wird ausgeschaltet und auf der Vorderseite Ihres Geräts erscheint eine rote Standby-Anzeige.

Drücken Sie einfach erneut die Taste POWER ( / ) um das Gerät wieder einzuschalten. , eine Zifferntaste (0~9) oder die Kanalwechseltaste Lassen Sie das Gerät nicht für längere Zeit im Standby-Modus (z. B. wenn Sie verreist sind). Ziehen Sie sicherheitshalber den Netzstecker und trennen Sie das Antennenkabel. Plug & Play Wenn das Fernsehgerät zum ersten Mal eingeschaltet wird, werden automatisch einige Grundeinstellungen abgefragt. Die folgenden Einstellungen können vorgenommen werden.

Drücken Sie auf der Fernbedienung die Taste POWER . Die Meldung “Start Plug & Play” wird angezeigt. Die Schaltfläche “OK” ist ausgewählt. Wählen Sie die entsprechende Sprache aus, indem Sie die Taste oder drücken. Bestätigen Sie Ihre Auswahl mit der Taste ENTER . Die Meldung “Antenneneingang prüfen” wird eingeblendet. Das Kästchen “OK” ist ausgewählt. Drücken Sie die Taste ENTER . Überprüfen Sie, ob das Antennenkabel richtig angeschlossen ist.

Wählen Sie die entsprechende Land aus, indem Sie die Taste oder drücken. Bestätigen Sie Ihre Auswahl mit der Taste ENTER . Das Menü “Autom. speichern” wird mit der aktivierten Option “Start” angezeigt. Drücken Sie die Taste ENTER . Die Kanalsuche wird automatisch gestartet und beendet. Wenn Sie alle verfügbaren Sender gespeichert haben, wird das Menü “Zeit einstellen” angezeigt. Zum Unterbrechen des Speichervorgangs zu einem beliebigen Zeitpunkt drücken Sie die Taste ENTER .

Drücken Sie die Taste ENTER . Wählen Sie die “Stunde” und “Minute” aus, indem Sie die Taste oder drücken. Stellen Sie die “Stunde” und “Minute” ein, indem Sie die Taste oder drücken. Sie können die Stunden und Minuten auch einstellen, indem Sie die Zifferntasten auf der Fernbedienung drücken.

Bestätigen Sie die vorgenommenen Einstellungen mit der Taste ENTER

Sprache: Wählen Sie mit dieser Option die gewünschte Sprache aus. Land: W ählen Sie mit dieser Option das gewünschte Land aus. Autom. speichern: W ählen Sie diese Option aus, um Sender im Empfangsbereich des Geräts automatisch zu suchen und zu speichern. Zeit einstellen: W ählen Sie diese Option aus, um die Uhr des Fernsehgeräts auf die aktuelle Uhrzeit einzustellen. Deutsch- BN68-01234A-00Ger.indd 7 2007-02-13 4:18:39 So setzen Sie diese Funktion zurück:

Drücken Sie die Taste MENU, um das Menü anzuzeigen. Drücken Sie die Taste oder , um “Einstellungen” auszuwählen, und drücken Sie dann die Taste ENTER .

Drücken Sie die Taste ENTER

Die Meldung zum Starten von Plug & Play wird angezeigt. erneut, um “Plug & Play” auszuwählen. - Kanäle automatisch speichern - Kanäle manuell speichern Kanäle automatisch speichern Sie können den verfügbaren Frequenzbereich nach Kanälen absuchen (die Verfügbarkeit ist von Land zu Land verschieden). Automatisch zugewiesene Programmnummern entsprechen unter Umständen nicht den gewünschten Programmnummern. Sie können jedoch die Programmnummern manuell sortieren und nicht gewünschte Kanäle löschen.

Drücken Sie die Taste MENU, um das Menü anzuzeigen. Drücken Sie die Taste oder , um “Kanal” auszuwählen, und drücken Sie dann die Taste ENTER

Drücken Sie die Taste ENTER

Wählen Sie die entsprechende Land aus, indem Sie die Taste oder drücken. Bestätigen Sie Ihre Auswahl mit der Taste ENTER .

, um “Land” auszuwählen.

Drücken Sie die Taste oder , um “Autom. speichern” auszuwählen, und drücken Sie dann die Taste ENTER

Drücken Sie die Taste ENTER

Das Fernsehgerät beginnt mit dem Speichern aller verfügbaren Sender. Sie können die Taste ENTER jederzeit drücken, um den Speichervorgang zu unterbrechen und zum Menü “Kanal” zurückzukehren.

Wenn Sie alle verfügbaren Sender gespeichert haben, wird das Menü “Sortieren” angezeigt. Kanäle manuell speichern Sie können bis zu 100 Kanäle, einschließlich Kabelkanälen, speichern. Bei der manuellen Kanalspeicherung haben Sie folgende Optionen: Gefundene Kanäle speichern oder nicht. Die Programmnummer des jeweiligen gespeicherten Kanals bestimmen.

Drücken Sie die Taste MENU, um das Menü anzuzeigen. Drücken Sie die Taste oder , um “Kanal” auszuwählen, und drücken Sie dann die Taste ENTER

Drücken Sie die Taste oder , um “Man. speichern” auszuwählen, und drücken Sie dann die Taste ENTER

Drücken Sie die Taste ENTER

Um einem Sender eine Programmnummer zuzuweisen, suchen Sie mit der Taste oder die richtige Nummer, und drücken Sie dann die Taste ENTER .

, um “Programm” auszuwählen. Sie können die Programmnummer auch durch Drücken der Nummerntasten auf der Fernbedienung einstellen. Deutsch- BN68-01234A-00Ger.indd 8 2007-02-13 4:18:40

Drücken Sie die Taste oder, um “Fernsehnorm” auszuwählen, und drücken Sie dann die Taste ENTER

Wählen Sie den erforderlichen Farbstandard aus, indem Sie wiederholt die Taste oder drücken und dann die Taste ENTER drücken.

Drücken Sie die Taste oder um “Tonsystem” auszuwählen, und drücken Sie dann die Taste ENTER

Wählen Sie den erforderlichen Audiostandard aus, indem Sie wiederholt die Taste oder drücken und dann die Taste ENTER drücken.

Wenn Ihnen Nummer des zu speichernden Kanals bekannt ist, drücken Sie die Taste oder , um “Kanal” auszuwählen. Drücken Sie die Taste ENTER . Wählen Sie mit der Taste oder die Option C (Antennenkanal) oder S (Kabelkanal) aus. Drücken Sie die Taste , um den Kanal auszuwählen. Wählen Sie mit den Tasten oder die gewünschte Nummer, und drücken Sie dann die Taste ENTER .

Falls kein oder nur schlechter Ton zu hören sein sollte, wählen Sie ein anderes Tonsystem aus. Kan nal-modus: P (Programm-Modus), C (Antennenkanalmodus), S (Kabelkanal-Modus) Sie können den Kanal auch auswählen, indem Sie die Zifferntasten auf der Fernbedienung drücken.

10. Wenn Sie den Programmplatz des gewünschten Senders nicht kennen, wählen Sie mit den Tasten oder die

Option “Suchlauf” aus. Drücken Sie die Taste ENTER . Zum Starten des Suchlaufs drücken Sie die Taste oder und anschließend die Taste ENTER .

11. Drücken Sie die Taste oder , um “Speichern” auszuwählen. Drücken Sie die Taste ENTER

, um “OK” auszuwählen.

12. Wiederholen Sie die Schritte 3 bis 11 für jeden weiteren Sender, den Sie speichern möchten.

Programm: W ählen Sie mit dieser Option einen Programmplatz für den Sender aus. Fernsehnorm: Stellen Sie mit dieser Option die Fernsehnorm ein. Tonsystem: Stellen Sie mit dieser Option das Tonsystem ein. Kanal: Wählen Sie mit dieser Option einen Sender aus. Suchlauf: W ählen Sie diese Option aus, um die Sendefrequenz des Senders zu ermitteln. Speichern: Wählen Sie diese Option aus, um die Einstellungen zu speichern. Programmverwaltung Stellen Sie die Kanäle wie gewünscht ein. Sie können den gewünschten Sender auf einfache Weise löschen, hinzufügen oder sperren.

Drücken Sie die Taste MENU, um das Menü anzuzeigen. Drücken Sie die Taste oder , um “Kanal” auszuwählen, und drücken Sie dann die Taste ENTER .

Drücken Sie die Taste oder , um “Programmverwaltung” auszuwählen, und drücken Sie dann die Taste ENTER .

Drücken Sie die Taste ENTER

Drücken Sie die Taste , um “

Drücken Sie die Taste oder , um den nicht gewünschten Sender auszuwählen, und drücken Sie dann zum Abbrechen die Taste ENTER

Wiederholen Sie Schritt 5 für jeden Sender, den Sie auswählen oder abbrechen möchten.

erneut, um “Programmverwaltung” auszuwählen. ” auszuwählen.

Zum Beenden drücken Sie die Taste EXIT.

” ist aktiviert, wenn die “Kindersicherung” auf “Ein” eingestellt ist. Sie können diese Optionen auch einfach durch Drücken der Taste CH MGR auf der Fernbedienung auswählen. Deutsch- BN68-01234A-00Ger.indd 9 2007-02-13 4:18:41 Aktivieren der Kindersicherung Mit dieser Funktion können Sie nicht autorisierte Benutzer, z. B. Kinder, daran hindern, ungeeignete Programme anzuschauen, indem das Bild blockiert und der Ton stummgeschaltet wird. Die Kindersicherung kann nicht über die Tasten an der Seite aufgehoben werden. Sie kann nur über die Fernbedienung deaktiviert werden. Bewahren Sie die Fernbedienung deshalb für Kinder unzugänglich auf.

Drücken Sie die Taste MENU, um das Menü anzuzeigen. Drücken Sie die Taste oder , um “Kanal” auszuwählen, und drücken Sie dann die Taste ENTER .

Drücken Sie die Taste oder , um “Programmverwaltung” auszuwählen, und drücken Sie dann die Taste ENTER . Drücken Sie die Taste oder , um “Kindersicherung” auszuwählen, und drücken Sie dann die Taste ENTER . Drücken Sie die Taste oder um die Option “Ein” oder “Aus” auszuwählen. Drücken Sie die Taste ENTER .

Drücken Sie die Taste oder , um “Programmverwaltung” auszuwählen, und drücken Sie dann die Taste ENTER . Drücken Sie die Taste , um “ ” auszuwählen. Drücken Sie die Taste oder , um die zu sperrenden Kanäle auszuwählen, und drücken Sie dann die Taste ENTER . Wiederholen Sie Schritt 7 für jeden Sender, den Sie sperren oder entsperren möchten. Zum Beenden drücken Sie die Taste EXIT. Wählen Sie unter „Kindersicherung“ die Option “Ein” oder “Aus” aus, um die für “ ausgewählten Sender auf einfache Weise zu aktivieren oder deaktivieren.

Gespeicherte Kanäle sortieren Sie können die Nummern von zwei Kanälen austauschen, um: Die numerische Reihenfolge zu ändern, in der die Kanäle automatisch gespeichert wurden. Den Kanälen, die Sie am häufigsten sehen, einfach zu merkende Nummern zuzuweisen.

Drücken Sie die Taste MENU, um das Menü anzuzeigen. Drücken Sie die Taste oder , um “Kanal” auszuwählen, und drücken Sie dann die Taste ENTER .

Drücken Sie die Taste oder , um “Sortieren” auszuwählen, und drücken Sie dann die Taste ENTER .

Wählen Sie die Kanalnummer aus, die Sie ändern möchten, indem Sie wiederholt die Taste oder drücken. Drücken Sie die Taste ENTER

Die Nummer und der Name des ausgewählten Kanals werden auf die rechte Seite verschoben.

Wechseln Sie mit der Taste oder zu dem Programmplatz, den Sie einstellen möchten. Drücken Sie dann die Taste ENTER

er ausgewählte Kanal wird mit dem zuvor unter der entsprechenden Nummer gespeicherten Kanal ausgetauscht.

iederholen Sie die Schritte 3 und 4 für jeden weiteren Kanal, dem Sie eine neue Nummer zuweisen möchten.

Zum Beenden drücken Sie die Taste EXIT. Deutsch-10 BN68-01234A-00Ger.indd 10 2007-02-13 4:18:42 Kanalnamen zuweisen Kanalnamen werden automatisch zugewiesen, sofern Kanalinformormationen ausgestrahlt werden. Diese Namen können geändert werden, so dass Sie neue Namen vergeben können.

Drücken Sie die Taste MENU, um das Menü anzuzeigen. Drücken Sie die Taste oder , um “Kanal” auszuwählen, und drücken Sie dann die Taste ENTER .

Drücken Sie die Taste oder , um “Name” auszuwählen, und drücken Sie dann die Taste ENTER .

Wählen Sie ggf. den Kanal aus, der einem neuen Namen zugewiesen werden soll, indem Sie die Taste oder drücken. Drücken Sie die Taste ENTER . Die Auswahlleiste wird um das Namensfeld herum angezeigt.

Wenn Sie... Drücken Sie... Einen Buchstaben, eine Zahl oder ein Symbol auswählen möchten, Drücken Sie die Taste oder Zum nächsten Buchstaben springen möchten, Drücken Sie die Taste Zum vorherigen Buchstaben springen möchten, Drücken Sie die Taste Namen bestätigen Drücken Sie die Taste ENTER Ihnen stehen die folgenden Zeichen zur Verfügung: Großbuchstaben (A~Z) / Zahlen (0~9) / Sonderzeichen ( -, space)

Wiederholen Sie die Schritte 3 bis 4 für jeden Sender, dem Sie einen neuen Namen zuweisen möchten.

Zum Beenden drücken Sie die Taste EXIT.

You by s butt Kanäle mit Feinabstimmung einstellen Verwenden Sie die Feinabstimmung, um für bestimmte Sender die Empfangseinstellungen manuell zu optimieren.

Verwenden Sie die Zifferntasten, um den Sender, den Sie feinabstimmen möchten, direkt auszuwählen.

Drücken Sie die Taste MENU, um das Menü anzuzeigen. Drücken Sie die Taste oder , um “Kanal” auszuwählen, und drücken Sie dann die Taste ENTER .

Drücken Sie die Taste oder , um “Feinabstimmung” auszuwählen, und drücken Sie dann die Taste ENTER .

Drücken Sie die Taste oder , um die Feinabstimmung durchzuführen. Drücken Sie die Taste ENTER .

Zum Beenden drücken Sie die Taste EXIT. espeicherte feinabgestimmte Kanäle werden mit einem Sternchen “*” auf der rechten Seite der Kanalnummer im Kanal-Banner markiert. Die Kanalnummer wird dann rot angezeigt. Wählen Sie zum Zurücksetzen der Feinabstimmung die Option Reset aus, indem Sie wiederholt die Taste oder drücken und dann die Taste ENTER drücken. Deutsch-11 BN68-01234A-00Ger.indd 11 2007-02-13 4:18:43 Bildstandard ändern Sie können den Bildstandard auswählen, der für Ihre Sehgewohnheiten am besten geeignet ist.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen. Drücken Sie die Taste

oder , um “Bild” auszuwählen, und drücken Sie dann die Taste ENTER .

2. Drücken Sie die Taste ENTER

erneut, um “Modus” auszuwählen.

3. Drücken Sie die Taste ENTER

erneut, um “Modus” auszuwählen.

4. Drücken Sie die Taste oder , um das gewünschten Bildeffekt auszuwählen.

Drücken Sie die Taste ENTER .

5. Zum Beenden drücken Sie die Taste EXIT.

Sie können auch die Taste P.MODE auf der Fernbedienung drücken, um eine der Bildeinstellungen auszuwählen. Dynamisch: W ählen Sie diese Option für die Anzeige von hochauflösenden Fernsehbildern bei starker Umgebungsbeleuchtung aus. Standard: W ählen Sie diese Option für die optimale Anzeige von Fernsehbildern bei normaler Umgebungsbeleuchtung aus. Film: W ählen Sie diese Option für die optimale Anzeige von Fernsehbildern bei geringer Umgebungsbeleuchtung aus. enutzerdef.: W ählen Sie diese Option aus, um Fernsehbilder entsprechend Ihren eigenen Bildeinstellungen anzuzeigen. (Weitere Informationen finden Sie unter “Benutzereinstellung Bild anpassen”.) Der Bildmodus muss für jede Signalquelle separat angepasst werden. Sie können zu den werkseitig festgelegten Standardbildeinstellungen zurückkehren, indem Sie “Reset” auswählen. (Weitere Informationen finden Sie unter “Zurücksetzen der Bildeinstellungen auf die werkseitig festgelegten Standardwerte” auf Seite 13.) Benutzereinstellung Bild anpassen Das Gerät verfügt über mehrere Einstellmöglichkeiten für die Bildqualität.

1. Um den gewünschten Bildeffekt zu erzielen, befolgen Sie die Anweisungen

1 bis 4 unter “Bildstandard ändern”.

2. Drücken Sie die Taste oder , um eine bestimmte Option auszuwählen.

Drücken Sie die Taste ENTER .

3. Drücken Sie die Taste oder , um den Wert einer bestimmten Option

zu erhöhen oder zu verringern. Drücken Sie die Taste ENTER .

4. Zum Beenden drücken Sie die Taste EXIT.

Kontrast: W ählen Sie diese Option aus, um den Kontrast zwischen Objekten und Hintergrund einzustellen. Helligkeit: Wählen Sie diese Option aus, um die Helligkeit des gesamten Bildschirms einzustellen. Schärfe: Wählen Sie diese Option aus, um die Konturen von Objekten zu schärfen oder weichzuzeichnen. Farbe: Wählen Sie diese Option aus, um die Farbhelligkeit einzustellen. Farbton(nur für NTSC): Wählen Sie diese Option aus, um natürlichere Farbtöne für Objekte durch Erhöhen des Rot- oder Grünanteils einzustellen. Die eingestellten Werte werden entsprechend dem jeweils ausgewählten Bildmodus gespeichert. Im PC-Modus können nur "Kontrast", "Helligkeit" und "Farbe" eingestellt werden. Farbwert ändern Sie können den für Ihre Augen angenehmsten Farbton auswählen.

1. Um den gewünschten Bildeffekt zu erzielen, befolgen Sie die Anweisungen

1 bis 4 unter “Bildstandard ändern”.

2. Drücken Sie die Taste oder , um “Farbtemp.” auszuwählen, un

drücken Sie dann die Taste ENTER .

3. Drücken Sie die Taste oder , um die gewünschte Farbtoneinstellung

auszuwählen. Drücken Sie die Taste ENTER .

4. Zum Beenden drücken Sie die Taste EXIT.

Kalt2: S orgt für eine höhere Farbtemperatur (blauer) als das Menü “Kalt1”. Kalt1: Verleiht Weißtönen einen bläulichen Stich. Normal: Behält Weißtöne bei. Warm1: Verleiht Weißtönen einen rötlichen Stich. Warm2: Sorgt für eine geringere Farbtemperatur (röter) als dasMenü “Warm1”. Die eingestellten Werte werden entsprechend dem jeweils ausgewählten Bildmodus gespeichert. Deutsch-12 BN68-01234A-00Ger.indd 12 2007-02-13 4:18:44 Zurücksetzen der Bildeinstellungen auf die werkseitig festgelegten Standardwerte Sie können die Einstellungen auf die werkseitig festgelegten Standard bildeinstellungen zurücksetzen.

1. Um den gewünschten Bildeffekt zu erzielen, befolgen Sie die Anweisungen

1 bis 4 unter “Bildstandard ändern” auf Seite 12.

2. Drücken Sie die Taste oder , um “Reset” auszuwählen, und drücken

Sie dann die Taste ENTER button.

Zum Beenden drücken Sie die Taste EXIT. Die Option “Reset” wird auf jeden Bildmodus angewendet. Bildgröße wählen Sie können eine Bildgröße wählen, die Ihren Sehgewohnheiten am besten entspricht.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen. Drücken Sie die Taste

oder , um “Bild” auszuwählen, und drücken Sie dann die Taste ENTER .

2. Drücken Sie die Taste oder , um “Format” auszuwählen, und drücken

Sie dann die Taste ENTER .

3. Drücken Sie die Taste oder , bis die gewünschte Einstellung erreicht ist.

Drücken Sie die Taste ENTER .

4. Zum Beenden drücken Sie die Taste EXIT.

Sie können diese Optionen auch einfach durch Drücken der Taste P.SIZE auf der Fernbedienung auswählen. Autom. Breit: Wählen Sie diese Option aus, um als Bildformat automatisch das Breitbild seitenverhältnis (“Breit”) einzustellen. 16:9: Wählen Sie diese Option aus, um als Bildformat das Seitenverhältnis 16:9 einzustellen (zum Anzeigen von DVDs und Fernsehsendungen im Breitbildformat). Zoom: W ählen Sie diese Option aus, um das 16:9-Breitbild auf die volle Bildschirmbreite zu vergrößern. 4:3: Dies ist die Standardeinstellung zum Anzeigen von Videos und herkömmlichen Fernsehsendungen. Die Funktion “Autom. Breit” ist nur in den Modi “TV”, “Ext.”, “Ext.2”, “AV” und “S-Video” verfügbar. Im PC-Modus können nur der “16:9”- und der “4:3”-Modus eingestellt werden. aus, indem Sie die Taste oder drücken. Mit der Taste oder können Wählen Sie Sie das Bild nach oben oder nach unten verschieben. Drücken Sie nach der Auswahl von die Tasten oder , um das Bild in vertikaler Richtung zu vergrößern oder zu verkleinern. Aktuelles Bild einfrieren Drücken Sie die Taste STILL, um ein bewegtes Bild als Standbild einzufrieren. Drücken Sie erneut die Taste, um den Vorgang zu beenden. Rauschminderung Wenn das vom Fernsehgerät empfangene Übertragungssignal schwach ist, können Sie diese Rauschminderungsfunktion aktivieren, um ggf. statische Aufladungen oder Geistereffekte auf dem Bildschirm zu verringern.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen. Drücken Sie die Taste

oder um “Bild” auszuwählen, und drücken Sie dann die Taste ENTER .

2. Drücken Sie die Taste oder um “Digitale RM” auszuwählen, und drücken

Sie dann die Taste ENTER .

3. Drücken Sie die Taste oder um die Option “Ein” oder “Aus” auszuwählen.

Drücken Sie die Taste ENTER .

4. Zum Beenden drücken Sie die Taste EXIT.

Deutsch-13 BN68-01234A-00Ger.indd 13 2007-02-13 4:18:45 DNIe Demo (Digital Natural Image engine) Die neue Technologie von Samsung garantiert kontrastreiche, detailgetreuere Bilder mit verbesserter Weißdarstellung. Der neue Bildausgleichsalgorithmus sorgt für ein helleres, klareres Bild. Wenn Sie den DNIe Demomodus auf „Ein” stellen, können Sie sich von der Optimierung der Bildwiedergabe durch DNIe überzeugen.

Drücken Sie die Taste MENU, um das Menü anzuzeigen. Drücken Sie die Taste oder um “Bild” auszuwählen, und drücken Sie dann die Taste ENTER .

Drücken Sie die Taste oder um “DNIe Demo” auszuwählen, und drücken Sie dann die Taste ENTER .

Drücken Sie die Taste oder um die Option “Ein” oder “Aus” auszuwählen. Drücken Sie die Taste ENTER .

Zum Beenden drücken Sie die Taste EXIT. Diese Funktionen sind im PC-Modus nicht verfügbar. Die Option DNIe Demo wurde entwickelt, um den Unterschied zwischen normalen Bildern und DNIe- Bildern zu verdeutlichen. Als Standard wird das Bild mit aktivierter DNIe angezeigt. Bild-in-Bild-Funktion verwenden (PIP) Sie können innerhalb des Hauptbildes (Fernsehsendung oder Video) ein Nebenbild einblenden. Dadurch können Sie gleichzeitig eine Fernsehsendung oder ein Video von einem beliebigen angeschlossenen Gerät im Auge behalten.

Drücken Sie die Taste MENU, um das Menü anzuzeigen. Drücken Sie die Taste oder um “Bild” auszuwählen, und drücken Sie dann die Taste ENTER .

Drücken Sie die Taste oder um “PIP” auszuwählen, und drücken Sie dann die Taste ENTER .

Drücken Sie erneut die Taste ENTER . Drücken Sie die Taste oder , um “Ein” auszuwählen, und drücken Sie dann die Taste ENTER .

Drücken Sie die Taste oder , um “Quelle” auszuwählen, und drücken Sie dann die Taste ENTER . Wählen Sie eine Quelle für das Unterbild aus, indem Sie die Taste oder drücken, und drücken Sie die Taste ENTER . Bei aktivierter PIP-Funktion ändern sich die Größe des Hauptbildes in 16:9. Drücken Sie mehrfach die Taste PIP auf der Fernbedienung, um “PIP” zu aktivieren bzw. zu deaktivieren. ür das PIP-Bild können je nach Einstellung des Hauptbildes verschiedene Signalquellen ausgewählt werden.

Drücken Sie die Taste oder um die Option “Tauschen” auszuwählen. Um zwischen dem Haupt- und dem Unterbild umzuschalten, wählen Sie die Option “Tauschen” aus, und drücken Sie die Taste ENTER . Das Hauptbild und das Nebenbild werden vertauscht. Wenn sich das Hauptbild im “PC”-Modus befindet, ist “Tauschen” nicht verfügbar.

Mit der Taste oder können Sie die Option “Größe” für das Nebenbild auswählen. Drücken Sie dann die Taste ENTER . Wählen Sie mit den Tasten oder die Größe des PIP-Bilds aus. Drücken Sie dann die Taste ENTER .

Drücken Sie die Taste oder um “Position” auszuwählen, und drücken Sie dann die Taste ENTER . Wählen Sie eine Quelle für das Unterbild aus, indem Sie die Taste oder drücken, und drücken Sie die Taste ENTER . Wenn sich das Hauptbild im “PC”-Modus befindet, ist “Größe” nicht verfügbar. Deutsch-14 BN68-01234A-00Ger.indd 14 2007-02-13 4:18:46

Drücken Sie die Taste oder um “Programm” auszuwählen, und drücken Sie dann die Taste ENTER . Mit den Tasten oder können Sie nun den Sender auswählen, der im Nebenbild wiedergegeben werden soll. Drücken Sie die Taste ENTER .

Zum Beenden drücken Sie die Taste EXIT. “Programm” kann auch aktiv sein, wenn das PIP-Bild auf “TV” eingestellt ist. Möglicherweise wirkt das Bild im PIP-Fenster leicht unnatürlich, wenn Sie den Hauptbildschirm zum Anzeigen von Spielen oder Karaoke verwenden. Quelle: Dient der Auswahl einer Quelle des Unterbildes. Position: Wählen Sie mit dieser Option die Größe des Tauschen: Haupt- und Nebenbild vertauschen. PIP-Bildes aus. Größe: Wählen Sie mit dieser Option die Größe des Programm: Verwenden Sie diese Option, um den im PIP-Bildes aus. PIP-Bild angezeigten Sender zu wechseln. PIP-Einstellungen (O: PIP ist aktiv, X: PIP ist nicht aktiv) PIP-Sender Hauptsender

Tonwiedergabestandard ändern Sie können spezielle Toneffekte auswählen, die wiedergegeben werden, wenn Sie eine bestimmte Sendung sehen.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen. Drücken Sie die Taste

oder , um “Ton” auszuwählen, und drücken Sie dann die Taste ENTER .

2. Drücken Sie die Taste ENTER

erneut, um “Modus” auszuwählen.

3. Wählen Sie den erforderlichen Audiostandard aus, indem Sie wiederholt

drücken. die Taste oder drücken und dann die Taste ENTER

4. Zum Beenden drücken Sie die Taste EXIT.

Optionen können Sie auch durch Drücken der Taste S.MODE auf der Fernbedienung wählen. Standard: Wählt den normalen Audiomodus aus. Musik: Betont die Musik im Verhältnis zu Stimmen. Film: Bietet eine lebendige und volle Tonwiedergabe für Filme. Sprache: Betont Stimmen im Verhältnis zu anderen Geräuschen. Benutzerdef.:W ählt benutzerdefinierte Toneinstellungen aus. (Weitere Informationen finden Sie unter “Toneinstellungen anpassen”.) Toneinstellungen anpassen Sie können den Ton nach Ihrem persönlichen Geschmack einstellen.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen. Drücken Sie die Taste

oder , um “Ton” auszuwählen, und drücken Sie dann die Taste ENTER .

2. Drücken Sie die Taste oder , um “Equalizer” auszuwählen, und drücken Sie

dann die Taste ENTER .

3. Drücken Sie die Taste oder , um eine bestimmte Option auszuwählen.

Drücken Sie die Taste ENTER .

4. Wählen Sie die gewünschte Option durch wiederholtes Drücken der Taste

oder . Drücken Sie die Taste ENTER .

5. Zum Beenden drücken Sie die Taste EXIT.

Wenn Sie diese Einstellungen ändern, wird der Audiomodus automatisch auf “Benutzerdef.” umgestellt. Deutsch-15 BN68-01234A-00Ger.indd 15 2007-02-13 4:18:47

“Ext.1”, sub picture source the unnatu to view Einstellen von TruSurround XT (SRS TSXT) TruSurround XT ist eine patentierte SRSTechnologie, die das Problem des Betreibens von 5.1-Mehrkanalinhalten über zwei Lautsprecher löst. TruSurround bietet ein beeindruckendes Virtual-Surround-Klangerlebnis über Wiedergabesysteme mit zwei Lautsprechern, z. B. internen Fernsehlautsprechern. Es ist vollständig kompatibel mit allen Mehrkanalformaten. Sie können diese Optionen auch einfach auswählen, indem Sie auf der Fernbedienung die Taste SRS drücken.

Drücken Sie die Taste MENU, um das Menü anzuzeigen. Drücken Sie die Taste oder , um “Ton” auszuwählen, und drücken Sie dann die Taste ENTER .

Drücken Sie die Taste oder , um “SRS TSXT” auszuwählen, und drücken Sie dann die Taste ENTER .

Drücken Sie die Taste oder um die Option “Ein” oder “Aus” auszuwählen. Drücken Sie die Taste ENTER .

Zum Beenden drücken Sie die Taste EXIT. TruSurround XT, SRS und das Symbol sind Marken von SRS Labs, Inc. TruSurround XT-Technologie wird in Lizenz von SRS Labs, Inc. betrieben. Lautstärke automatisch einstellen Jeder Fernsehsender verfügt über seine eigenen Signalbedingungen, so dass es für Sie mitunter recht mühsam sein kann, beim Umschalten des Programms jedes Mal die Lautstärke nachzuregeln. Mit der Funktion für automatische Lautstärkeeinstellung wird die Lautstärke automatisch bei starkem Modulationssignal verringert und bei schwachem Modulationssignal erhöht.

Drücken Sie die Taste MENU, um das Menü anzuzeigen. Drücken Sie die Taste oder , um “Ton” auszuwählen, und drücken Sie dann die Taste ENTER .

Drücken Sie die Taste oder , um “Auto. Lautst.” auszuwählen, und drücken Sie dann die Taste ENTER .

Drücken Sie die Taste oder um die Option “Ein” oder “Aus” auszuwählen. Drücken Sie die Taste ENTER .

Zum Beenden drücken Sie die Taste EXIT. Auswählen der internen Stummschaltung Wenn Sie den Ton über separate Lautsprecher hören möchten, deaktivieren Sie den internen Verstärker.

Drücken Sie die Taste MENU, um das Menü anzuzeigen. Drücken Sie die Taste oder , um “Ton” auszuwählen, und drücken Sie dann die Taste ENTER .

Drücken Sie die Taste oder , um “Int. Ton aus” auszuwählen, und drücken Sie dann die Taste ENTER .

Drücken Sie die Taste oder um die Option “Ein” oder “Aus” auszuwählen. Drücken Sie die Taste ENTER .

Zum Beenden drücken Sie die Taste EXIT. Wenn “Int. Ton aus” auf “Ein” eingestellt ist, können mit Ausnahme von “Tonwahl” (im PIP-Modus) keine Einstellungen in den Audiomenüs vorgenommen werden. Deutsch-16 BN68-01234A-00Ger.indd 16 2007-02-13 4:18:48 Ton des Nebenbildes wiedergeben Wenn die PIP-Funktion aktiviert ist, können Sie den Ton des PIP-Bildes wiedergeben.

Drücken Sie die Taste MENU, um das Menü anzuzeigen. Drücken Sie die Taste oder , um “Ton” auszuwählen, und drücken Sie dann die Taste ENTER .

Drücken Sie die Taste oder , um “Ton wählen” auszuwählen, und drücken Sie dann die Taste ENTER .

Drücken Sie die Taste oder um die Option “PIP-sender” auszuwählen. Drücken Sie die Taste ENTER .

Zum Beenden drücken Sie die Taste EXIT. Hauptsender: Verwenden Sie diese Option, um den zum Hauptbild gehörenden Ton wiederzugeben. PIP-sender: Verwenden Sie diese Option, um den zum PIP-Bild gehörenden Ton wiederzugeben. Diese Option können Sie auswählen, wenn “PIP” auf “Ein” eingestellt ist. Zurücksetzen der Toneinstellungen auf die werkseitig festgelegten Standardwerte Im Spielemodus ist die Funktion zum Zurücksetzen der Audioeinstellungen aktiviert. Durch Auswählen der Reset-Funktion nach dem Einstellen des Equalizers wird die Equalizer-Einstellung auf die Werkseinstellungen zurückgesetzt.

Drücken Sie die Taste MENU, um das Menü anzuzeigen. Drücken Sie die Taste oder , um “Ton” auszuwählen, und drücken Sie dann die Taste ENTER .

Drücken Sie die Taste oder , um “Reset” auszuwählen, und drücken Sie dann die Taste ENTER .

Zum Beenden drücken Sie die Taste EXIT. Diese Option können Sie auswählen, wenn “Spielemodus” auf “Ein” eingestellt ist. Anschließen eines Kopfhörers Sie können einen Kopfhörer an das Fernsehgerät anschließen, wenn Sie sich ein Fernsehprogramm ansehen möchten, ohne andere Personen im selben Raum zu stören. Wenn Sie den Kopfhörerstecker an den entsprechenden Anschluss anschließen, können Sie im Audiomenü nur, "Int. Ton aus" und "Ton wählen" (im PIP-Modus) auswählen. Wenn Sie sich über einen längeren Zeitraum einer hohen Kopfhörerlautstärke aussetzen, können Sie Ihr Hörvermögen schädigen. Über die Lautsprecher erfolgt keine Wiedergabe, wenn Sie Kopfhörer an das System anschließen. Uhrzeit einstellen und anzeigen Sie können die Uhr des Fernsehers einstellen. Dann wird die aktuelle Uhrzeit angezeigt, wenn Sie die Taste “INFO” drücken. Sie müssen die Uhr stellen, wenn Sie die automatischen Zeitschaltuhren verwenden möchten.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen. Drücken Sie die Taste oder

, um “Einstellungen” auszuwählen, und drücken Sie dann die Taste ENTER .

Drücken Sie die Taste oder , um “Zeit” auszuwählen, und drücken Sie dann die Taste ENTER .

Drücken Sie die Taste ENTER

Wenn Sie... Drücken Sie... Option “Stunde” oder “Minute” markieren Die Taste oder . Stellen Sie die “Stunde” und die “Minute” Die Taste oder . Drücken Sie die Taste ENTER

, um “Zeit einstellen” auszuwählen.

Zum Beenden drücken Sie die Taste EXIT. Wenn Sie das Netzkabel ziehen, müssen Sie die Uhr erneut einstellen. Sie können die Stunden und Minuten auch einstellen, indem Sie die Zifferntasten auf der Fernbedienung drücken. Deutsch-17 BN68-01234A-00Ger.indd 17 2007-02-13 4:18:50 Stellen der Einschlafschaltuhr Sie können ein Intervall zwischen 30 und 180 Minuten auswählen, nach dessen Ablauf der Fernseher automatisch in den Standby-Modus geschaltet wird. Drücken Sie auf der Fernbedienung mehrmals die Taste SLEEP, bis das gewünschte Zeitintervall angezeigt wird.

Drücken Sie die Taste MENU, um das Menü anzuzeigen. Drücken Sie die Taste oder , um “Einstellungen” auszuwählen, und drücken Sie dann die Taste ENTER .

Drücken Sie die Taste oder , um “Zeit” auszuwählen, und drücken Sie dann die Taste ENTER .

Drücken Sie die Taste oder , um “Sleep-Timer” auszuwählen, und drücken Sie dann die Taste ENTER .

Drücken Sie mehrmals die Taste oder , bis die gewünschte Zeit angezeigt wird (Aus, 30, 60, 90, 120, 150, 180). Drücken Sie die Taste ENTER .

Zum Beenden drücken Sie die Taste EXIT. Das Fernsehgerät/der Monitor wechselt automatisch in den Standby-Modus, wenn die Schaltuhr den Wert 0 erreicht. Fernseher automatisch ein- und ausschalten Sie können die Zeitschaltuhren des Fernsehgeräts stellen, so dass Folgendes geschieht : Automatisches Einschalten des Fernsehgeräts und Einstellen des ausgewählten Senders. Automatisches Ausschalten zum ausgewählten Zeitpunkt. Zuerst müssen Sie die Uhr des Fernsehgeräts stellen.

Drücken Sie die Taste MENU, um das Menü anzuzeigen. Drücken Sie die Taste oder , um “Einstellungen” auszuwählen, und drücken Sie dann die Taste ENTER .

Drücken Sie die Taste oder , um “Zeit” auszuwählen, und drücken Sie dann die Taste ENTER .

Drücken Sie die Taste oder , um “Autom. Ein” auszuwählen, und drücken Sie dann die Taste ENTER .

Drücken Sie die Taste oder , um “Stunde” einzustellen, und drücken Sie dann die Taste , um zum nächsten Schritt zu wechseln. Stellen Sie die anderen Optionen auf die gleiche Weise ein. Wenn Sie fertig sind, drücken Sie zum Zurückkehren die Taste ENTER .

Drücken Sie die Taste oder , um “Autom. Aus” auszuwählen, und drücken Sie dann die Taste ENTER .

Drücken Sie die Taste oder , um “Stunde” einzustellen, und drücken Sie dann die Taste , um zum nächsten Schritt zu wechseln. Stellen Sie die anderen Optionen auf die gleiche Weise ein. Wenn Sie fertig sind, drücken Sie zum Zurückkehren die Taste ENTER .

Zum Beenden drücken Sie die Taste EXIT. Sie können die Stunden und Minuten auch einstellen, indem Sie die Zifferntasten auf der Fernbedienung drücken. Die Timer funktionieren nur, wenn “Aktivierung” auf “Ja” eingestellt ist. Deutsch-18 BN68-01234A-00Ger.indd 18 2007-02-13 4:18:51 Sprache der Bedienerführung wählen Wenn Sie das Gerät das erste Mal verwenden, müssen Sie die Sprache auswählen, die für die Menüs und Hinweise verwendet wird.

1. Drücken Sie die Taste MENU, um das Bildschirmmenü anzuzeigen.

Drücken Sie die Taste oder , um “Einstellungen” auszuwählen, und drücken Sie dann die Taste ENTER .

2. Drücken Sie die Taste oder , um “Sprache” auszuwählen, und

drücken Sie dann die Taste ENTER .

3. Wählen Sie eine bestimmte Sprache aus, indem Sie wiederholt die Taste

oder drücken. Drücken Sie die Taste ENTER . Sie können unter 21 Sprachen wählen.

Zum Beenden drücken Sie die Taste EXIT. Spielemodus verwenden Wenn Sie eine Spielekonsole wie PlayStationTM oder XboxTM anschließen, können Sie durch Auswählen des Spielemenüs ein realitätsnaheres Spielerlebnis genießen.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen. Drücken Sie die

Taste oder , um “Einstellungen” auszuwählen, und drücken Sie dann die Taste ENTER .

2. Drücken Sie die Taste oder , um “Spielemodus” auszuwählen, und

drücken Sie dann die Taste ENTER .

3. Drücken Sie die Taste oder um die Option “Ein” oder “Aus” auszuwählen.

Drücken Sie die Taste ENTER .

4. Zum Beenden drücken Sie die Taste EXIT.

Wenn Sie die Spielekonsole wieder vom Gerät trennen und ein anderes externes Gerät anschließen, beenden Sie den Spielemodus über das Bildmenü. Wenn Sie im Spielemodus das TV-Menü anzeigen, zittert das Bild leicht. Der Spielemodus ist im TV-Modus nicht verfügbar. Bei aktiviertem Spielemodus:

• Bildmodus und Soundmodus werden automatisch auf benutzerdefiniert eingestellt, und sie können vom Benutzer nicht mehr geändert werden.
• Der Audiomodus im Menü „Ton“ ist deaktiviert. Passen Sie den Ton unter Verwendung des Equalizers an.
• Die Funktion zum Zurücksetzen der Audioeinstellungen ist aktiviert. Durch Auswählen der Reset-Funktion nach dem Einstellen des Equalizers wird die Equalizer-Einstellung auf die Werkseinstellungen zurückgesetzt. Anzeigen eines blauen Bildschirms / Melodie wählen Blaues Bild: Wenn kein Signal empfangen wird oder das Signal sehr schwach ist, wird der rauschende Bildhintergrund automatisch durch ein blaues Bild ersetzt. Wenn Sie das schlechte Bild weiterhin anzeigen möchten, legen Sie den Modus “Blaues Bild” auf “Aus” fest. Melodie: Es besteht die Möglichkeit, beim Ein- bzw. Ausschalten des Geräts eine Melodie ertönen zu lassen.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen. Drücken Sie die

Taste oder , um “Einstellungen” auszuwählen, und drücken Sie dann die Taste ENTER .

2. Drücken Sie die Taste oder um die Option “Blaues Bild” oder

“Melodie” auszuwählen. Drücken Sie die Taste ENTER .

3. Drücken Sie die Taste oder um die Option “Ein” oder “Aus” auszuwählen.

Drücken Sie die Taste ENTER .

4. Zum Beenden drücken Sie die Taste EXIT.

Deutsch-19 BN68-01234A-00Ger.indd 19 2007-02-13 4:18:52 Verwenden der Energiesparfunktion Mit dieser Funktion stellen Sie die Helligkeit des Fernsehgeräts ein, um den Stromverbrauch zu senken. Wenn Sie nachts fernsehen, stellen Sie “Energiesparmod.” auf “Hoch” ein, um sowohl den Blendeffekt als auch den Stromverbrauch zu senken.

1. Drücken Sie die Taste MENU, um das Bildschirmmenü anzuzeigen.

Drücken Sie die Taste oder , um “Einstellungen” auszuwählen, und drücken Sie dann die Taste ENTER .

Drücken Sie die Taste oder , um “Energiesparmod.” auszuwählen, und drücken Sie dann die Taste ENTER .

Wählen Sie die erforderliche Option (Aus, Gering, Mittel, Hoch) aus, indem Sie die Taste oder drücken. Drücken Sie die Taste ENTER .

Zum Beenden drücken Sie die Taste EXIT. Signalquelle auswählen Sie können zwischen den an den Eingangsbuchsen des Fernsehgeräts angeschlossenen externen Quellen auswählen.

Drücken Sie die Taste MENU, um das Menü anzuzeigen. Drücken Sie die Taste ENTER , um “Eingang” auszuwählen.

Drücken Sie die Taste ENTER , um “Quellen” auszuwählen. enn keine externen Geräte mit dem TVGerät verbunden sind, werden in der “Quellen” nur “TV”, “EXT.1”, “EXT.2” aktiviert. “AV”, “S-Video”, “Komp.”, “PC” und “HDMI” werden nur aktiviert, wenn sie an das Gerät angeschlossen sind.

Wählen Sie das gewünschte Gerät durch wiederholtes Drücken der Taste oder . Drücken Sie die Taste ENTER . Drücken Sie die Taste SOURCE, bis die gewünschte Signalquelle ausgewählt ist. Der TV-Modus kann durch Drücken der Taste TV, der Zifferntasten (0–9) und der Taste P / auf der Fernbedienung ausgewählt werden. Er kann jedoch nicht mit Hilfe der Taste SOURCE ausgwählt werden. Den PC-Modus können Sie auch durch Drücken der Taste PC auf der Fernbedienung aufrufen. Signalquellennamen bearbeiten Vergeben Sie für die an die Eingangsbuchsen angeschlossenen Geräte Namen, um die Auswahl der Signalquelle zu vereinfachen.

Drücken Sie die Taste MENU, um das Menü anzuzeigen. Drücken Sie die Taste ENTER , um “Eingang” auszuwählen.

Drücken Sie die Taste oder , um “Name bearb.” auszuwählen, und drücken Sie dann die Taste ENTER .

Drücken Sie die Taste oder , um das Gerät auszuwählen, das Sie bearbeiten möchten. Drücken Sie die Taste ENTER .

Drücken Sie die Taste oder , um das erforderliche Gerät auszuwählen. Drücken Sie die Taste ENTER .

Zum Beenden drücken Sie die Taste EXIT. Deutsch-20 BN68-01234A-00Ger.indd 20 2007-02-13 4:18:53 Videotextdecoder Zusammen mit den meisten Fernsehprogrammen werden Videotextseiten ausgestrahlt. Diese Seiten enthalten unter anderem die folgenden Informationen: Sendezeiten. Nachrichten und Wetterberichte. Sportergebnisse. Untertitel für Hörgeschädigte. Die Videotextseiten sind in sechs Kategorien unterteilt: Teil Inhalt

Gewählte Seitennummer

Aktuelle Seitennummer oder Suchstatus

Statusinformation Anzeigen von Videotextinformationen Sie können jederzeit Videotextinformationen anzeigen, allerdings muss der Signalempfang hierzu gut sein. Anderenfalls: Informationen fehlen. einige Seiten nicht angezeigt werden können. So aktivieren Sie den Videotext und zeigen die Inhaltsseite an:

Drücken Sie die Taste P ( ) oder P ( ), um den gewünschten Sender auszuwählen, der den Videotextdienst bietet.

rücken Sie die Taste TTX/MIX ( aktivieren. ) um den Videotextmodus zu ie Startseite wird angezeigt. Diese Seite kann jederzeit durch Drücken der Taste MENU ( ) erneut aufgerufen werden.

rücken Sie erneut die Taste TTX/MIX (

ie eigentliche Fernsehsendung wird über die Aufteilungsfunktion zusammen mit der Videotextseite und der Indexseite in der angegebenen Reihenfolge auf dem Bildschirm angezeigt.

rücken Sie die Taste TV(

enn beim Anzeigen von Text falsche oder unvollständige Zeichen angezeigt werden, sollten Sie sicherstellen, dass die Textsprache mit der Sprache im Menümodus “Einstellungen” identisch ist. Wenn die beiden Sprachen nicht übereinstimmen, wählen Sie als Textsprache die gleiche Sprache, die im Menü “Einstellungen” angegeben ist. ), um die Textanzeige zu beenden. Deutsch-21 BN68-01234A-00Ger.indd 21 2007-02-13 4:18:54 Auswählen einer bestimmten Videotextseite Sie können Seitenzahlen direkt über die Nummerntasten auf der Fernbedienung eingeben.

1. Geben Sie die dreistellige Seitennummer der gewünschten Seite mitden

entsprechenden Nummerntasten ein.

alls die ausgewählte Seite mit weiteren Unterseiten verknüpft ist, werden diese nacheinander angezeigt. Drücken Sie die Taste PIP( ) um das Blättern zu unterbrechen. Drücken Sie die Taste PIP( ) erneut, um das Blättern fortzusetzen. Anzeigeoptionen verwenden: Gewünschte Anzeigeoption... Taste... Sowohl Videotext als auch ein laufendes Programm, TTX/MIX ( Versteckter Text (Antworten bei Quizsendungen etc.) INFO (

Eine Unterseite, durch Eingabe ihrer vierstelligen Nummer PRE-CH ( Die nächste Seite Die vorherige Seite

Doppelt so große Buchstaben in: Der oberen Hälfte des Bildschirms Der unteren Hälfte des Bildschirms SOURCE ( Einmal Zweimal Normale Wiedergabe Dreimal

Auswählen einer Videotextseite mit Fastext Die verschiedenen Themen auf den Videotextseiten sind farbig gekennzeichnet und lassen sich mit den Farbtasten auf der Fernbedienung anwählen.

rücken Sie die Taste TTX/MIX ( anzuzeigen.

rücken Sie die farbige Taste, die dem Thema entspricht, das Sie anzeigen möchten. (Die verfügbaren Themen werden in der Statuszeile angezeigt.).

Drücken Sie die Taste “Rot”, um die vorherige Seite anzuzeigen. Drücken Sie die Taste “Grün”, um die nächste Seite anzuzeigen.

Drücken Sie die Taste TV( ), um die Videotext-Startseite ), um die Textanzeige zu beenden. Deutsch-22 BN68-01234A-00Ger.indd 22 2007-02-13 4:18:55 Installation der PC-Software (Unter Windows XP) Im Folgenden sind die Windows-Anzeigeeinstellungen für die meisten Computer aufgeführt. Die tatsächlich auf dem Computer angezeigten Fenster variieren je nach Version von Windows und der jeweiligen Videokarte. Selbst wenn das angezeigte Fenster abweicht, gelten in den meisten Fällen die gleichen Grundinformationen für die Einstellung. (Wenden Sie sich andernfalls an den Computerhersteller oder Samsung-Händler.)

Klicken Sie im Startmenü von Windows auf “Control Pane”.

Wenn das Fenster Systemsteuerung angezeigt wird, doppelklicken Sie auf “Appearance and Themes”.

Wenn das Fenster Systemsteuerung angezeigt wird, doppelklicken Sie auf “Display”.

Klicken Sie nun auf die Registerkarte “Settings”. Die korrekte Einstellung für die Bildschirmauflösung ist: Optimal - 1360 X 768 Wenn das Dialogfeld eine Option für die Bildschirmfrequenz enthält, muss als Einstellung “60” oder “60 Hz” ausgewählt werden. Klicken Sie jetzt auf “OK”, um das Dialogfeld zu schließen. Anzeigemodi (PC) Bildposition und -größe sind vom Typ des PC-Monitors und dessen Auflösung abhängig. Die in der Tabelle angegebenen Auflösungen sind die empfohlenen Auflösungen. (Alle Zwischenauflösungen innerhalb der unterstützten Auflösungsbereiche werden unterstützt.) Modus Auflösung Horizontalfrequenz (kHz) Vertikalfrequenz (Hz) Pixeltakt (MHz) Synchronisations polarität (H/V) IBM 640 x 480 720 x 400 31,469 31,469 59,940 70,087 25,175 28,322

Das Zeilensprungverfahren wird nicht unterstützt. Das Fernsehgerät funktioniert möglicherweise nicht ordnungsgemäß, wenn kein Standardmodus ausgewählt wird. DVI unterstützt keine PC-Funktion. Separate- und Composite-Modus werden unterstützt. SOG wird nicht unterstützt. Deutsch-23 BN68-01234A-00Ger.indd 23 2007-02-13 4:18:56 PC auswählen Grob-und Feinabstimmung des Bildes vornehmen (Bildjustierung): Mithilfe der Anpassung der Bildqualität sollen Bildstörungen beseitigt oder verringert werden. Sollte sich das Bildrauschen durch die Feinabstimmung allein nicht beheben lassen, stellen Sie zunächst die Frequenz möglichst genau ein (Grob), und führen Sie dann erneut eine Feinabstimmung durch. Nachdem die Störungen reduziert worden sind, richten Sie das Bild erneut aus, so dass es auf dem Bildschirm zentriert ist.

Voreinstellung: Drücken Sie die Taste PC, um den PC-Modus einzustellen.

Drücken Sie die Taste MENU, um das Menü anzuzeigen. Drücken Sie die Taste oder , um “Einstellungen” auszuwählen, und drücken Sie dann die Taste ENTER . Drücken Sie auf der Fernbedienung die Taste PC, um den PC-Modus auszuwählen. Drücken Sie die Taste oder , um “PC” auszuwählen, und drücken Sie dann die Taste ENTER .

Drücken Sie die Taste ENTER

Drücken Sie die Taste oder , um “Grob” oder “Fein” auszuwählen, und drücken Sie dann die Taste ENTER .

Drücken Sie die Taste oder , um die Bildqualität anzupassen. Drücken Sie die Taste ENTER .

Zum Beenden drücken Sie die Taste EXIT. , um “Bildjustierung” auszuwählen. Bildposition ändern (Position): Passen Sie die Position des PC-Bildes an, wenn es nicht auf das Fernsehbild passt.

Befolgen Sie die Anweisungen 1 bis 3 unter “Grob-und Feinabstimmung des Bildes vornehmen (Bildjustierung)”.

Drücken Sie die Taste oder , um “Position” auszuwählen, und drücken Sie dann die Taste ENTER .

Drücken Sie die Taste oder , um die horizontale Position anzupassen. Drücken Sie die Taste oder , um die vertikale Position anzupassen. Drücken Sie die Taste ENTER .

Zum Beenden drücken Sie die Taste EXIT. PC-Bildschirm automatisch einstellen (Autom. Einstellung): Die automatische Einstellung ermöglicht eine automatische Anpassung des PCMonitors an das eingehende PCVideosignal. Die Werte für “fein”, “grob” und “Position” werden automatisch eingestellt.

Befolgen Sie die Anweisungen 1 bis 3 unter “Grob-und Feinabstimmung des Bildes vornehmen (Bildjustierung)”.

Drücken Sie die Taste oder , um “Autom. Einstellung” auszuwählen, und drücken Sie dann die Taste ENTER .

Zum Beenden drücken Sie die Taste EXIT. Bildeinstellungen zurücksetzen (Bild zurücksetzen): Sie können alle Bildeinstellungen auf die werkseitigen Standardwerte zurücksetzen.

Befolgen Sie die Anweisungen 1 bis 3 unter “Grob-und Feinabstimmung des Bildes vornehmen (Bildjustierung)”.

Drücken Sie die Taste oder , um “Bild zurücksetzen” auszuwählen, und drücken Sie dann die Taste ENTER .

Zum Beenden drücken Sie die Taste EXIT. Deutsch-24 BN68-01234A-00Ger.indd 24 2007-02-13 4:18:57 Kensington-Schloss als Diebstahlsicherung Das Kensington-Schloss dient zur sicheren Befestigung des Geräts an einem öffentlichen Ort. Das Schloss muss separat erworben werden. Je nach Hersteller können Aussehen und Verriegelungsverfahren von der Abbildung abweichen. Informationen zur richtigen Anwendung entnehmen Sie bitte der Bedienungsanleitung des Kensington-Schlosses.

tecken Sie das Schloss in den Kensington- Einschub am LCD- Fernsehgerät (Abbildung 1) ein und drehen Sie es in die Verriegelungsposition (Abbildung 2). Kabel Abbildung2

Sie das Kensington-Schlosskabel an. Abbildung1 <Optionen> Das Kensington-Schloss kann je nach Modell an unterschiedlichen Stellen angebracht sein.

efestigen Sie das Kensington-Schloss an einem Schreibtisch oder einem schweren feststehenden Gegenstand. Fehlerbehebung: Vor der Kontaktaufnahme mit dem Kundendienst Kein Ton oder Bild

Normales Bild, aber kein Ton Überprüfen Sie die Lautstärke. Überprüfen Sie, ob die Taste MUTE auf der Fernbedienung gedrückt wurde. Überprüfen Sie, ob “Int. Ton aus” deaktiviert ist. Kein Bild oder nur schwarzweißes Bild Ändern Sie die Farbeinstellungen. Stellen Sie sicher, dass die korrekte Fernsehnorm ausgewählt ist. Ton- und Bildstörungen Suchen Sie das elektrische Gerät, das den Fernseher stört, und stellen Sie es in einem größeren Abstand auf. Schließen Sie den Fernseher an eine andere Steckdose an. Verzerrtes oder verschneites Bild, verzerrter Ton Überprüfen Sie Ausrichtung, Standort und Verbindung der Antenne. Interferenzen werden oft durch Zimmerantennen verursacht. Fernbedienung funktioniert nicht richtig Ersetzen Sie die Batterien der Fernbedienung. Reinigen Sie die Vorderseite der Fernbedienung (dort befindet sich der Infrarotsender) Überprüfen Sie die Batteriekontakte. Meldung “Signalkabel überprüfen” wird angezeigt Stellen Sie sicher, dass das Signalkabel fest mit dem Computer oder der Videoquelle verbunden ist. Vergewissern Sie sich, dass der Computer bzw. die Videoquelle eingeschaltet sind. Im PC-Modus wird die Meldung “Nicht unterstützter Modus”angezeigt. Finden Sie die maximale Auflösung und Bildwiederholfrequenz der Videokarte heraus. Vergleichen Sie diese Werte mit den Angaben unter Anzeigemodi. Stellen Sie sicher, dass das Netzkabel an eine Steckdose angeschlossen ist. Vergewissern Sie sich, dass Sie die Taste auf der Vorderseite des Geräts gedrückt haben. Überprüfen Sie die Einstellungen für Kontrast und Helligkeit. Überprüfen Sie die Lautstärke. Für den TFT-LCD-Bildschirm wird ein Display aus Subpixeln verwendet (3.133.440), die nur in einem technisch anspruchsvollen Verfahren hergestellt werden können. Es können zwar einige helle oder dunkle Pixel auf dem Bildschirm erscheinen, sie beeinträchtigen die Leistung des Produktes jedoch nicht. Deutsch-25 BN68-01234A-00Ger.indd 25 2007-02-13 4:18:57 Technische Daten und Umgebungsbedingungen Modell LE37S6 LE40S6 Bildgröße (Diagonal) 37 Zoll 40 Zoll Leistungsaufnahme 170 W 205 W 1360 x 768 @ 60 Hz 1360 x 768 @ 60 Hz 10 W X 2 10 W X 2 1026,5 x 94,1 x 626,1 mm 1026,5 x 330,0 x 698,8 mm 1100,5 x 95,0 x 661,0 mm 1100,5 x 330,0 x 732,5 mm 22,5 kg 22,8 kg 10 °C bis 40 °C (50 °F bis 104 °F) 10 % bis 80 %, nicht kondensierend -20 °C bis 45 °C (-4 °F bis 113 °F) 5 % bis 95 %, nicht kondensierend 10 °C bis 40 °C (50 °F bis 104 °F) 10 % bis 80 %, nicht kondensierend -20 °C bis 45 °C (-4 °F bis 113 °F) 5 % bis 95 %, nicht kondensierend Auflösung (PC) Ton Ausgang Abmessungen (B x T x H) Gehäuse Mit Fuß Gewicht Mit Fuß Umgebungsbedingungen Temperatur (Betrieb) Luftfeuchtigkeit (Betrieb) Temperatur (Lagerung) Luftfeuchtigkeit (Lagerung) Design und Technische Daten können ohne Ankündigung geändert werden. Dies ist ein digitales Gerät der Klasse B. Informationen zur Netzspannung finden Sie auf dem Etikett am Produkt. Deutsch-26 BN68-01234A-00Ger.indd 26 2007-02-13 4:18:58 Inhoud
