BEDIENUNGSANLEITUNG SB400 JOHNSON

• Sicherheitshinweise ....2
  • Vorwort 8
• Überprüfen der Vollständigkeit......8
• Kompatible Kameras ....10
• Blitzgerätekomponenten ....10
• Einsetzen der Akkus/Batterien ....10

■ Kurzanleitung

• Anbringen des SB-400 an der Kamera 12
• Anpassen des Blitzreflektors ....12
• Einstellen der Betriebsart der Kamera ....13
• Blitzreichweite....13

■ Verfügbare Blitzeinstellungen

- Langzeitsynchronisation/Rote-Augen-Korrektur/Rote-Augen-Korrektur mit Langzeitsynchronisation/Synchronisation auf den zweiten Verschlussvorhang/Blitzbelichtungs-Messwertspeicher/Belichtungskorrektur und Blitzleistungskorrektur/Manuelle Blitzsteuerung....14

■ Effektive Nutzung des Blitzgeräts

• Indirektes Blitzen 15
• Hinweise zum indirekten Blitzen 16

■ Referenzinformationen

• Optionales Zubehör 18
• Tipps zum Umgang mit dem Blitzgerät 18
• Hinweise zum Umgang mit Akkus/Batterien ....19
• Hinweise zu Serienaufnahmen mit Blitzlicht....20
• Lösungen für Probleme 21
• Technische Daten 23

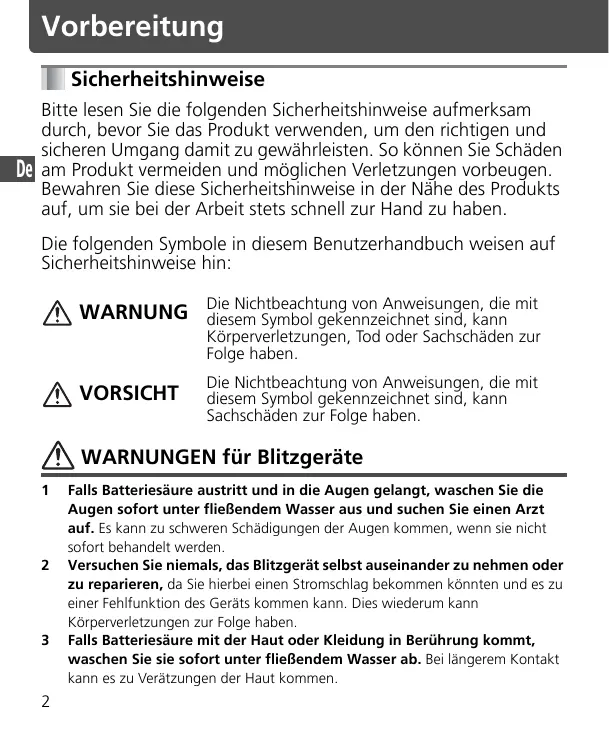

Sicherheitshinweise

Bitte lesen Sie die folgenden Sicherheitshinweise aufmerksam durch, bevor Sie das Produkt verwenden, um den richtigen und sicheren Umgang damit zu gewährleisten. So können Sie Schäden am Produkt vermeiden und möglichen Verletzungen vorbeugen. Bewahren Sie diese Sicherheitshinweise in der Nähe des Produkts auf, um sie bei der Arbeit stets schnell zur Hand zu haben.

Die folgenden Symbole in diesem Benutzerhandbuch weisen auf Sicherheitshinweise hin:

WARNUNG

Die Nichtbeachtung von Anweisungen, die mit diesem Symbol gekennzeichnet sind, kann Körperverletzungen, Tod oder Sachschäden zur Folge haben.

VORSICHT

Die Nichtbeachtung von Anweisungen, die mit diesem Symbol gekennzeichnet sind, kann Sachschäden zur Folge haben.

WARNUNGEN für Blitzgeräte

1 Falls Batteriesäure austritt und in die Augen gelangt, waschen Sie die Augen sofort unter fließendem Wasser aus und suchen Sie einen Arzt auf. Es kann zu schweren Schädigungen der Augen kommen, wenn sie nicht sofort behandelt werden.
2 Versuchen Sie niemals, das Blitzgerät selbst auseinander zu nehmen oder zu reparieren, da Sie hierbei einen Stromschlag bekommen könnten und es zu einer Fehlfunktion des Geräts kommen kann. Dies wiederum kann Körperverletzungen zur Folge haben.
3 Falls Batteriesäure mit der Haut oder Kleidung in Berührung kommt, waschen Sie sie sofort unter fließendem Wasser ab. Bei längerem Kontakt kann es zu Verätzungen der Haut kommen.

4 Sollte das Blitzgerät herunterfallen und beschädigt werden, berühren Sie keine freiliegenden inneren Metallteile. Diese Teile, insbesondere der Kondensator des Blitzgeräts und die zugehörigen Komponenten, können unter Strom stehen und bei Berührung einen Stromschlag verursachen. Trennen Sie das Blitzgerät von der Stromversorgung bzw. nehmen Sie die Akkus/Batterien heraus und achten Sie darauf, keine der elektrischen Komponenten des Produkts zu berühren. Geben Sie das Blitzgerät anschließend bei Ihrem Nikon-Fachhändler vor Ort oder dem Nikon-Kundendienst in Reparatur.
5 Wenn Sie Hitze- oder Rauchentwicklung bzw. Brandgeruch bemerken, stellen Sie die Arbeit mit dem Produkt sofort ein und nehmen Sie die Akkus/Batterien heraus, um zu verhindern, dass das Produkt in Brand gerät oder zu schmelzen beginnt. Lassen Sie das Blitzgerät abkühlen, bis Sie es gefahrlos berühren und die Akkus/Batterien herausnehmen können. Geben Sie das Blitzgerät anschließend bei Ihrem Nikon-Fachhändler vor Ort oder dem Nikon-Kundendienst in Reparatur.
6 Das Blitzgerät darf niemals in Flüssigkeit getaucht oder Regen, Salzwasser bzw. Feuchtigkeit ausgesetzt werden, sofern es nicht ordnungsgemäß vor Nässe und Feuchtigkeit geschützt ist. Für den Einsatz unter Wasser ist ein zugelassenes Unterwassergehäuse erforderlich. Wenn Wasser oder Feuchtigkeit in das Gerät gelangt, kann dies das Gerät in Brand setzen oder einen Stromschlag verursachen. In solchen Fällen müssen Sie sofort die Akkus/Batterien aus dem Gerät herausnehmen und dieses anschließend bei Ihrem Nikon-Fachhändler vor Ort oder dem Nikon-Kundendienst in Reparatur geben.

Hinweis: Bei elektronischen Geräten, in die Wasser oder Feuchtigkeit eingedrungen ist, lohnt sich eine Reparatur häufig nicht.

7 Verwenden Sie das Gerät nicht in der Nähe von leicht entzündlichem oder explosivem Gas. Wenn das Blitzgerät in der Nähe von leicht entzündlichem Gas wie Propan, Benzin oder Staub ausgelöst wird, besteht Explosions- bzw. Brandgefahr.
8 Richten Sie das Blitzgerät beim Auslösen nicht direkt auf die Augen eines Kraftfahrers, da hierdurch das Sehvermögen des Fahrers vorübergehend eingeschränkt werden kann und Unfallgefahr besteht.

9 Lösen Sie das Blitzgerät nicht direkt vor den Augen einer Person in Ihrer Nähe aus, da es hierdurch zu Schädigungen der Netzhaut kommen kann. Lösen Sie das Blitzgerät niemals in einer Entfernung von weniger als einem Meter von Kindern aus.
10 Lösen Sie das Blitzgerät nicht aus, während der Blitzreflektor eine Person oder einen Gegenstand berührt. Dies kann Verbrennungen bei der Person hervorrufen und/oder die Kleidung kann sich durch die Hitze des Blitzes entzünden.
11 Bewahren Sie kleine Zubehörteile außerhalb der Reichweite von Kindern auf, um das Verschlucken von Teilen zu verhindern. Sollte versehentlich ein Zubehörteil verschluckt werden, suchen Sie sofort einen Arzt auf.
12 Verwenden Sie nur Akkus/Batterien, die den technischen Daten in diesem Benutzerhandbuch entsprechen.

Bei anderen als den angegebenen Akkus/Batterien besteht die Gefahr, dass Batteriesäure austritt oder der Akku/die Batterie explodiert bzw. in Brand gerät. Außerdem kann die Leistung nicht garantiert werden.

13 Mischen Sie nicht verschiedene Akku-/Batteriearten, -marken bzw. alte und neue Akkus/Batterien, da hierbei Batteriesäure austreten kann und Explosions- bzw. Brandgefahr besteht.

Wenn Sie mehrere Akkus/Batterien in einem Produkt verwenden, sollten Sie immer identische Akkus/Batterien verwenden, die zum gleichen Zeitpunkt gekauft wurden.

14 Nicht wiederaufladbare Batterien wie Mangan-, Alkali-Mangan- und Lithiumbatterien dürfen niemals in einem Akkuladegerät aufgeladen werden, da hierbei Batteriesäure austreten kann und Explosions- bzw. Brandgefahr besteht.

15 Wenn Sie Standardgrößen (AA, AAA, C, D) oder andere handelsübliche NiCd- und Ni-MH-Akkuarten verwenden oder diese wieder aufladen, dürfen Sie nur das vom Akkuhersteller empfohlene Ladegerät verwenden. Lesen Sie die Anleitung sorgfältig durch. Achten Sie beim Laden der Akkus darauf, dass Sie die Kontakte in der richtigen Richtung in das Ladegerät einsetzen und warten Sie, bis die Akkus abgekühlt sind, da sonst Batteriesäure austreten kann und Explosions- bzw. Brandgefahr besteht. Dieselben Sicherheitsmaßnahmen gelten für die Verwendung der Akkus, die vom Hersteller des Produkts mitgeliefert werden.

VORSICHTSHINWEISE für Blitzgeräte

1 Berühren Sie das Blitzgerät nicht mit nassen Händen, da es hierdurch zu einem Stromschlag kommen kann.
2 Bewahren Sie das Blitzgerät außerhalb der Reichweite von Kindern auf, um zu verhindern, dass diese das Gerät in den Mund nehmen oder gefährliche Teile des Produkts berühren. Hierbei kann es zu einem Stromschlag kommen.
3 Setzen Sie das Gerät keinen starken Erschütterungen aus, da dies zu einer Fehlfunktion führen kann, die eine Explosions- bzw. Brandgefahr für das Gerät bedeutet.
4 Reinigen Sie das Gerät niemals mit aktiven Reinigungsmitteln, die leicht entzündliche Stoffe enthalten, wie Farbverdünner, Waschbenzin oder Farbentferner. Lagern Sie das Gerät keinesfalls zusammen mit Chemikalien wie Kampfer und Naphthalin, da sonst eine Beschädigung des Kunststoffgehäuses bzw. Brand- oder Stromschlaggefahr droht.
5 Nehmen Sie alle Akkus/Batterien aus dem Gerät, wenn Sie es über einen längeren Zeitraum nicht benutzen. Hierdurch wird verhindert, dass das Gerät in Brand gerät oder Batteriesäure austritt.
6 Achten Sie darauf, die maximale Anzahl an Serienaufnahmen nicht zu überschreiten, da dies zur Überhitzung des Blitzreflektors und dadurch zu Verbrennungen und einer Beschädigung der Streuscheibe und des Gehäuses führen kann.

WARNUNGEN zu Akkus/Batterien

1 Akkus/Batterien dürfen nicht erhitzt oder ins Feuer geworfen werden, da dies zum Austreten von Batteriesäure, zu Hitzeentwicklung oder zu einer Explosion führen kann.
2 Schließen Sie Akkus/Batterien nicht kurz und öffnen Sie sie nicht. Dies kann zum Austreten von Batteriesäure, zu Hitzeentwicklung oder zu einer Explosion führen.
3 Mischen Sie nicht verschiedene Akku-/Batteriearten, -marken bzw. alte und neue Akkus/Batterien, da hierdurch Batteriesäure austreten kann und Explosions- bzw. Brandgefahr besteht.
4 Setzen Sie Akkus/Batterien nicht falsch herum ein, da dies zum Austreten von Batteriesäure, zu Hitzeentwicklung oder zu einer Explosion führen kann. Selbst wenn nur ein Akku bzw. eine Batterie falsch eingesetzt ist, führt dies zu einer Fehlfunktion des Blitzgeräts.
5 Verwenden Sie nur das Akkuladegerät, das vom Akkuhersteller empfohlen wird. Hierdurch können Sie das Austreten von Batteriesäure, Hitzeentwicklung und Explosionen verhindern.

6 Transportieren und lagern Sie Akkus/Batterien nicht mit Gegenständen aus Metall wie Halsketten oder Haarnadeln, da diese Materialien einen Kurzschluss der Akkus/Batterien bewirken und dies zum Austreten von Batteriesäure, zu Hitzeentwicklung oder zu einer Explosion führen können. Wenn eine größere Anzahl Akkus/Batterien transportiert wird, sollten diese außerdem sorgfältig so verpackt werden, dass die Pole zweier Akkus/Batterien nicht miteinander in Berührung kommen. Bei einer Berührung von Plus- und Minuspol kann es zu einem Kurzschluss der Akkus/Batterien und dadurch zum Austreten von Batteriesäure, zu Hitzeentwicklung oder zu einer Explosion kommen.
7 Falls Batteriesäure austritt und in die Augen gelangt, waschen Sie die Augen sofort unter fließendem Wasser aus und suchen Sie einen Arzt auf. Es kann zu schweren Schädigungen der Augen kommen, wenn sie nicht sofort behandelt werden.
8 Beachten Sie stets die auf den Akkus/Batterien angegebenen Warnhinweise und Anweisungen, um Aktionen zu vermeiden, die zum Austreten von Batteriesäure, zu Hitzeentwicklung oder zu einer Explosion führen könnten.
9 Verwenden Sie nur Akkus/Batterien, die den technischen Daten in diesem Benutzerhandbuch entsprechen. Hierdurch können Sie das Austreten von Batteriesäure, Hitzeentwicklung und Explosionen verhindern.
10 Öffnen Sie niemals den Akku-/Batteriemantel und verwenden Sie keine Akkus/Batterien mit beschädigtem Mantel, da aus solchen Akkus/Batterien Batteriesäure austreten kann und Brand- bzw. Explosionsgefahr besteht.
11 Bewahren Sie Akkus/Batterien außerhalb der Reichweite von Kindern auf, um das Verschlucken der Akkus/Batterien zu verhindern. Sollte versehentlich ein Akku/eine Batterie verschluckt werden, suchen Sie sofort einen Arzt auf.
12 Akkus/Batterien dürfen nicht ins Wasser getaucht oder Regen, Feuchtigkeit bzw. Salzwasser ausgesetzt werden, sofern sie nicht ordnungsgemäß vor Feuchtigkeit und Nässe geschützt sind. Wenn Wasser oder Feuchtigkeit in Akkus/Batterien gelangt, kann dies zum Austreten von Batteriesäure oder zu Hitzeentwicklung führen.
13 Verwenden Sie einen Akku bzw. eine Batterie nicht, wenn er bzw. sie Ihnen auf irgendeine Weise unnormal erscheint, zum Beispiel eine verdächtige Farbe oder Form aufweist. Aus solchen Akkus/Batterien kann Batteriesäure austreten oder es kann zu einer Hitzeentwicklung kommen.

14 Beenden Sie den Ladevorgang von Akkus, wenn Sie feststellen, dass der Vorgang nicht innerhalb des festgelegten Zeitraums abgeschlossen wird, um das Austreten von Batteriesäure, Hitzeentwicklung und Explosionen verhindern.
15 Falls Batteriesäure mit der Haut oder Kleidung in Berührung kommt, waschen Sie sie sofort unter fließendem Wasser ab. Bei längerem Kontakt kann es zu Verätzungen der Haut kommen.
16 Bevor Sie Akkus/Batterien dem Recycling zuführen oder sie entsorgen, isolieren Sie die Pole mit Klebeband. Wenn Plus- und Minuspol der Akkus/Batterie mit einem Gegenstand aus Metall in Berührung kommen und einen Kurzschluss verursachen, kann es zu Hitzeentwicklung bzw. zu einem Brand oder einer Explosion kommen. Entsorgen Sie gebrauchte Akkus/Batterien in Übereinstimmung mit den örtlichen Vorschriften.
17 Batterien dürfen niemals in einem Akkuladegerät aufgeladen werden, da dies zum Austreten von Batteriesäure oder zu Hitzeentwicklung führen kann.
18 Nehmen Sie leere Akkus/Batterien sofort aus dem Gerät, da sie Batteriesäure verlieren, Hitze entwickeln oder explodieren können.

VORSICHTSHINWEISE für Akkus/Batterien

1 Werfen Sie Akkus/Batterien nicht und setzen Sie sie keinen starken Erschütterungen aus, da dies zum Austreten von Batteriesäure, zu Hitzeentwicklung oder zu einer Explosion führen kann.
2 Gehen Sie beim Auswechseln der Batterien oder Akkus nach Serienblitzaufnahmen vorsichtig vor, da sich die Batterien bzw. Akkus bei Serienblitzaufnahmen erhitzen können.

Symbol für getrennte Wertstoff-/Schadstoffsammlung in europäischen Ländern

Dieses Symbol zeigt an, dass dieses Produkt separat entsorgt werden muss.

Folgendes gilt für Verbraucher in europäischen Ländern:

• Dieses Produkt darf nur separat an einer geeigneten Sammelstelle entsorgt werden. Eine Entsorgung im Hausmüll ist unzulässig.
• Wenden Sie sich für nähere Informationen bitte an Ihren Händler oder die örtlich für Abfallentsorgung zuständigen Behörden.

Vorwort

Herzlichen Glückwunsch zum Erwerb des Blitzgeräts SB-400 von Nikon. Um das Blitzgerät optimal zu nutzen, lesen Sie dieses Benutzerhandbuch vor der Verwendung bitte sorgfältig durch. Bewahren Sie das Benutzerhandbuch Ihrer Kamera außerdem so auf, dass sie beim Fotografieren stets schnell zur Hand ist.

Überprüfen der Vollständigkeit

Stellen Sie sicher, dass alle nachfolgend aufgeführten Gegenstände im Lieferumfang des SB-400 enthalten sind. Wenn Gegenstände fehlen, teilen Sie dies dem Geschäft oder Verkäufer, bei dem Sie das SB-400 erworben haben, unverzüglich mit.

Nikon Benutzerhandbuch

Benutzerhandbuch

Nikon Garantiekarte

Garantiekarte

Korrekte Verwendung des Blitzgeräts

Die Leistung der Blitzgeräte von Nikon ist optimal auf die Verwendung mit Kameras und Zubehör von Nikon, einschließlich Objektiven, ausgerichtet. Kameras und Zubehör anderer Hersteller entsprechen unter Umständen nicht dem Nikon-Qualitätsniveau und können das Blitzgerät beschädigen. Nikon übernimmt keine Garantie in Bezug auf die Leistung des Blitzgeräts, wenn dieses mit Produkten anderer Hersteller verwendet wird.

Testaufnahmen

Erstellen Sie Testaufnahmen, bevor Sie wichtige Ereignisse wie Hochzeiten oder Schulabschlussfeiern fotografieren.

Lassen Sie Ihr Blitzgerät regelmäßig durch Nikon warten.

Wir empfehlen, das Blitzgerät mindestens alle zwei Jahre vom Nikon-Kundendienst warten zu lassen.

Immer auf dem neuesten Stand

Im Rahmen der kundenfreundlichen Informationspolitik bietet Nikon im Internet aktuelle Produktunterstützung an. Sie können die aktuellsten Informationen unter folgenden Webadressen abrufen:

• USA: http://www.nikonusa.com/
• Europa und Afrika: http://www.europe-nikon.com/support/
- Asien, Ozeanien und Naher Osten: http://www.nikon-asia.com/
Auf diesen Websites finden Sie aktuelle Produktinformationen, Tipps und Antworten auf häufig gestellte Fragen (FAQ) sowie allgemeine Informationen zu Fotografie und digitaler Bildverarbeitung. Diese Webseiten werden regelmäßig aktualisiert. Ergänzende Informationen erhalten Sie bei der Nikon-Vertretung in Ihrer Nähe. Eine Liste mit den Adressen der Nikon-Vertretungen finden Sie unter folgender Webadresse: http://nikonimaging.com/

Kompatible Kameras

Dieses Blitzgerät, das das Nikon Creative Lighting System (CLS) unterstützt, bietet einen i-TTL-Blitzbetrieb in Kombination mit CLS-kompatiblen Kameras. Bei der D4, D800-Serien, D700, D300-Serien, D90, D7000, D5100, D5000, D3200, D3100, D60 und D40-Serien ist auch die manuelle Blitzsteuerung verfügbar.

Zum CLS kompatible Kameras

D4, D3-Serie, D800-Serie, D700, D2-Serie, D300-Serie, D200, D90*, D80*, D70-Serie*, D7000*, D5100*, D5000*, D3200*, D3100*, D3000*, D60*, D50*, D40-Serie*, F6, COOLPIX 8800*, COOLPIX 8400, COOLPIX P7100, COOLPIX P7000, COOLPIX P6000, COOLPIX P5100, COOLPIX P5000

*Bei Verwendung mit diesen Kameras muss das SB-400 eingeschaltet sein.

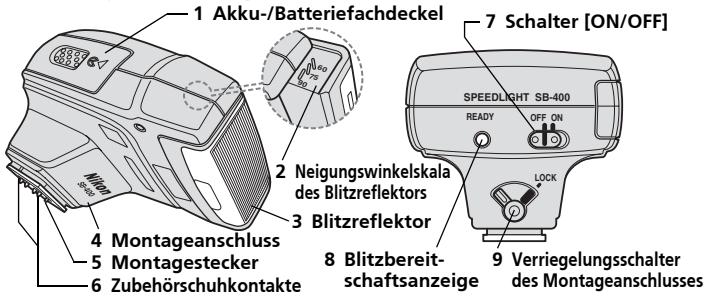

Blitzgerätekomponenten

1 Akku-/Batteriefachdeckel 2 Neigungswinkelskala des Blitzreflektors 3 Blitzreflektor 4 Montageanschluss 5 Montagestecker 6 Zubehörschuhkontakte 7 Schalter [ON/OFF] 8 Blitzbereitschaftsanzeige 9 Verriegelungsschalter des Montageanschlusses SPEEDLIGHT SB-400 READY OFF ON LOCK

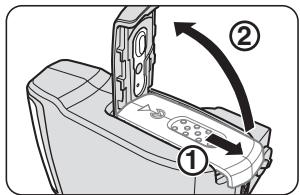

Einsetzen der Akkus/Batterien

1 Schieben Sie den Akku-/Batteriefachdeckel zum Öffnen in Pfeilrichtung.

2 Legen Sie die Akkus/Batterien entsprechend den Markierungen ⊕ und ⊖ ein. Schließen Sie dann den Akku-/Batteriefachdeckel, indem Sie ihn in die ursprüngliche Position schieben, während sie ihn nach unten drücken.

Geeignete Akkus/Batterien

Legen Sie zwei Mignonzellen (Typ AA, 1,5 V oder weniger) von einem der folgenden Typen ein:

Batterien: Alkali-Mangan (1,5 V), Lithium (1,5 V), Oxyride (1,5 V); Akkus: Ni-MH (Nickelmetallhydrid, (1,2 V))

• Wenn Sie Akkus/Batterien austauschen, ersetzen Sie beide Akkus/Batterien durch frische Zellen der gleichen Marke.
  • Die Verwendung von Zink-Kohle-Batterien wird nicht empfohlen.
• Wenn die Lithiumbatterien heiß werden, werden je nach Batteriespezifikationen die Sicherheitsschaltkreise aktiviert und die Stromzufuhr beendet. Dies geschieht häufig, wenn über das Blitzgerät Stroboskopblitze ausgelöst werden. Bei Normaltemperatur erholen sich die Batterien jedoch wieder.

Austauschen/Aufladen der Akkus/Batterien

Wenn der Akku-/Batterieladestand zur Neige geht, blinkt die Blitzbereitschaftsanzeige 40 Sekunden lang mit einer Frequenz von 2 Hz (zweimal pro Sekunde). Tauschen Sie die Batterien aus bzw. laden Sie die Akkus auf.

Aktivieren des Ruhezustands, um die Akkus/Batterien zu schonen

• Wenn das SB-400 und die Kamera für mehr als 40 Sekunden nicht verwendet werden, wird der Ruhezustand aktiviert und das SB-400 wird automatisch ausgeschaltet, um die Akkus/Batterien zu schonen (Gerät wird in den Ruhezustand versetzt).
• Wenn das SB-400 an einer Kamera befestigt ist, wird es automatisch ausgeschaltet, wenn die Kamera in den Ruhezustand versetzt wird, nachdem der Belichtungsmesser der Kamera ausgeschaltet wurde.
• Im Ruhezustand wird das SB-400 wieder eingeschaltet, wenn der Schalter [ON/OFF] auf [ON] gestellt oder der Auslöser der Kamera leicht gedrückt wird.

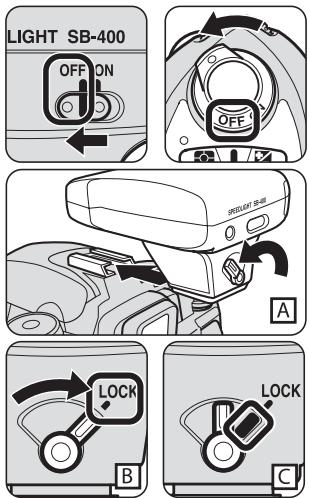

1 Anbringen des SB-400 an der Kamera

1 Vergewissern Sie sich, dass das SB-400 und die Kamera ausgeschaltet sind.

2 Drehen Sie die Arretierung des Montageanschlusses nach links, führen Sie den Montageanschluss des SB-400 in den Zubehörschuh der Kamera ein und drehen Sie die Arretierung nach rechts. (Abbildungen A und B)

- Falls die Arretierung des Montageanschlusses nicht in der rechten Position verbleibt und eine rote Linie angezeigt wird (Abbildung C), wurde die Arretierung des Montageanschlusses nicht vollständig in die richtige Position gedreht. Bringen Sie das SB-400 erneut wie oben beschrieben an der Kamera an.

2 Anpassen des Blitzreflektors

75° 60° 90° Horizontal 60° 75° 90°

1 Bringen Sie den Blitzreflektor in die horizontale Position.

GHT SB-400 OF ON

2 Schalten Sie das SB-400 und die Kamera ein.

De

Einstellen der Betriebsart der Kamera

1 Einstellen der Belichtungssteuerung und des Modus für die Belichtungsmessung

- Weitere Informationen erhalten Sie im Benutzerhandbuch Ihrer Kamera.

2 Stellen Sie sicher, dass die Blitzbereitschaftsanzeige am SB-400 oder im Kamerasucher leuchtet, und beginnen Sie mit der Aufnahme.

Blitzreichweite

Die Blitzreichweite des SB-400 beträgt zwischen 0,6 und 20 Metern und ist von der ISO-Empfindlichkeit der Kamera, der Zoomreflektorstellung und der verwendeten Blendeneinstellung abhängig.

Verfügbare Blitzeinstellungen

Die verfügbaren Blitzeinstellungen für das SB-400 sind von den verwendeten Kameras und Objektiven sowie von der Belichtungssteuerung der Kamera abhängig.

• Jede Einstellung muss an der Kamera vorgenommen werden, da es nicht möglich ist, Einstellungen am SB-400 vorzunehmen. Weitere Informationen erhalten Sie im Benutzerhandbuch Ihrer Kamera.
• Für Aufnahmen mit längeren Belichtungszeiten wird ein Stativ empfohlen.

Langzeitsynchronisation

Der Blitz wird bei längeren Belichtungszeiten so gesteuert, dass bei ungünstigen Lichtverhältnissen oder bei Nacht eine optimale Belichtung sowohl des Motivs im Vordergrund als auch des Hintergrunds erzielt wird.

Rote-Augen-Korrektur

Um zu verhindern, dass bei Farbaufnahmen die Augen der aufgenommenen Person rot erscheinen, löst das SB-400 drei Blitze mit geringerer Blitzleistung aus, bevor das Foto aufgenommen wird.

Rote-Augen-Korrektur mit Langzeitsynchronisation

In diesem Modus wird die Rote-Augen-Korrektur mit der Langzeitsynchronisation kombiniert.

Synchronisation auf den zweiten Verschlussvorhang

Durch die Synchronisation auf den zweiten Verschlussvorhang wird eine Aufnahme erstellt, bei der die Unschärfe oder ein sich bewegendes Objekt hinter dem Motiv erscheint und nicht davor.

Blitzbelichtungs-Messwertspeicher

Die Blitzbelichtung bestimmt den Wert der Blitzleistung, mit der das Motiv ausgeleuchtet wird. Wenn Sie den Blitzbelichtungs-Messwertspeicher verwenden, können Sie die für das Hauptmotiv geeignete Blitzleistung speichern.

Belichtungskorrektur und Blitzleistungskorrektur

Mit der Belichtungskorrektur können Sie eine ausgewogene Beleuchtung erreichen, indem Sie die Blitzleistung bewusst verändern. Dies ist hilfreich, wenn ein besonders stark oder wenig reflektierendes Motiv fotografiert wird oder wenn Sie kreative Bilder mit Blitz aufnehmen möchten.

• Verwenden Sie die Belichtungskorrektur der Kamera, um sowohl die Blitzleistung des SB-400 als auch die Hintergrundbelichtung zu verändern.
• Bei Kameras, die über eine Blitzleistungskorrektur verfügen, kann die Blitzleistungskorrektur des SB-400 so angepasst werden, dass die Belichtungskorrektur für ein vom Blitz ausgeleuchtetes Hauptmotiv vorgenommen werden kann, ohne dass dies Auswirkungen auf die Hintergrundbelichtung hat.

Manuelle Blitzsteuerung (nur bei der D4, D800-Serien, D700, D300-Serien, D90, D7000, D5100, D5000, D3200, D3100, D60 und D40-Serien)

Eine manuelle Blitzsteuerung ist über die Individualfunktionen der Kamera möglich.

Effektive Nutzung des Blitzgeräts

Wenn das SB-400 am Zubehörschuh der Kamera angebracht ist, können Sie den Blitzreflektor in vier Stufen neigen (horizontal, 60°, 75° und 90°), um das Licht indirekt gegen die Decke zu blitzen.

Neigen des Blitzreflektors um 90° nach oben

Der Vorgang des Erstellens von Aufnahmen mithilfe des indirekten Lichts, das von der Decke oder anderen Oberflächen durch Neigung des Blitzreflektors reflektiert wird, wird als indirektes Blitzen bezeichnet.

Diese Vorgehensweise bietet folgende Vorteile:

• Reduzierung des Rote-Augen-Effekts
  • Weichere Schattenbereiche
• Verhindert den Effekt, dass Haare oder Kleidung zu glänzen scheinen.

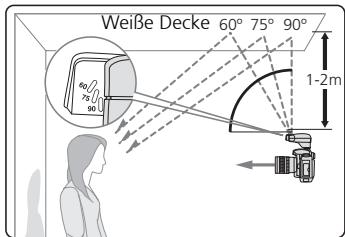

Hinweise zum indirekten Blitzen

Eine einfache Technik zum indirekten Blitzen besteht darin, den Blitzreflektor nach oben zu neigen, damit das Licht von der Decke reflektiert wird. Beachten Sie, dass der Blitz das Motiv nicht direkt ausleuchten sollte.

Weiße Decke 60° 75° 90° 1-2m

• Die empfohlene Entfernung zwischen dem Blitzreflektor und der reflektierenden Oberfläche (z.B. der Decke) beträgt 1 bis 2 m.
• Beachten Sie, dass das Blitzlicht das Motiv nicht direkt ausleuchten sollte.
• Wählen Sie bei Farbaufnahmen weiße oder stark reflektierende Oberflächen, um das Licht zu reflektieren.

Andernfalls bekommen Ihre Aufnahmen einen unnatürlichen Farbstich ähnlich der reflektierenden Oberfläche.

Lichtundurchlässiges weißes Papier

- Verwenden Sie ein weißes Blatt Papier der Größe A4, um das Licht zu reflektieren, wenn der Abstand zwischen dem Blitzreflektor und der reflektierenden Oberfläche groß ist. Vergewissern Sie sich, dass das reflektierte Licht das Motiv korrekt ausleuchtet.

Erhöhen Sie den Neigungswinkel des Blitzreflektors, wenn das Motiv „körnig“ erscheint.

In marmoriertem Ton beleuchtetes Motiv

Aufnahme mit dem um 90° nach oben geneigten Reflektor

Je nach Objektivbrennweite und Neigungswinkel des Reflektors beleuchtet das indirekte Blitzlicht das Motiv u. U. in einem marmorierten Ton.

- Neigen Sie den Blitzreflektor um 90° und nehmen Sie das Bild auf.

Bei nicht ausreichendem Licht

Bei nicht ausreichendem Blitzlicht

Aufnahmen bei höherer ISO-Empfindlichkeit

Wenn die reflektierende Oberfläche zu weit entfernt ist, ist das Licht des Blitzgeräts möglicherweise nicht stark genug, um das Objekt auszuleuchten.

• Wenn Sie mit einer Digitalkamera fotografieren, stellen Sie die ISO-Empfindlichkeit höher als bei einer normalen Aufnahme ein.
• Stellen Sie die Blendeneinstellung für Aufnahmen mit indirektem Blitz höher ein als bei normalen Aufnahmen (f/3,5, f/4,5 oder f/5,6).
• Verringern Sie den Abstand zwischen der reflektierenden Oberfläche und dem Blitzgerät.

Optionales Zubehör

TTL-Verbindungskabel SC-29/28/17 (1,5 m)

Das TTL-Verbindungskabel SC-29/28/17 ermöglicht die Verwendung der TTL-Blitzautomatik, wenn das SB-400 ohne Kamera verwendet wird. Die Blitzschuhe umfassen ein Stativgewinde.

Die AF-Hilfsbeleuchtung von Kabel SC-29 ist nicht mit SB-400 einsetzbar.

Tipps zum Umgang mit dem Blitzgerät

WARNUNG

Verwenden Sie zur Reinigung des Blitzgeräts nie Verdünnungsflüssigkeit, Benzol oder andere Aktivreiniger. Andernfalls kann das Blitzgerät beschädigt oder ein Brand verursacht werden.

Die Verwendung dieser Substanzen kann auch zu Gesundheitsschädigungen führen.

Reinigung

• Entfernen Sie Schmutz und Staub mit einem Blasepinsel und einem sauberen, weichen Tuch vom Blitzgerät. Nach Aufnahmen in der Nähe von Salzwasser sollte das Blitzgerät mit einem mit Leitungswasser leicht angefeuchteten, sauberen, weichen Tuch abgewischt werden, um Salzspuren zu entfernen. Trocknen Sie das Blitzgerät anschließend mit einem trockenen Tuch ab.
• Lassen Sie das Blitzgerät nicht fallen und vermeiden Sie harte Stöße, da dies zur Beschädigung der Präzisionsmechanismen führen könnte.

Datenspeicherung

• Bewahren Sie das Blitzgerät an einem kühlen und trockenen Ort auf, um Fehlfunktionen aufgrund von hoher Luftfeuchtigkeit sowie Pilz- oder Schimmelbefall zu vermeiden.
• Halten Sie das Blitzgerät von Chemikalien wie Kampfer und Naphtalin fern. Setzen Sie das Blitzgerät keinen Magnetwellen von Fernsehern oder Radiogeräten aus.

• Verwenden Sie das Blitzgerät nicht an Orten mit hohen Temperaturen, z. B. in der Nähe einer Heizung oder eines Ofens, da dies zu Beschädigungen führen kann.

• Wenn Sie das Blitzgerät für einen Zeitraum von mehr als zwei Wochen nicht verwenden, entnehmen Sie die Akkus/Batterien, um Beschädigungen durch eventuellen Säureaustritt zu vermeiden.

• Verwenden Sie das Blitzgerät mindestens ein Mal pro Monat, setzen Sie die Akkus/Batterien ein und lösen Sie das Gerät mehrmals aus, um den Kondensator zu entladen.
• Wenn Sie das Blitzgerät zusammen mit einem Trockenmittel aufbewahren, erneuern Sie das Trockenmittel von Zeit zu Zeit.

Betriebsort

• Abrupte Temperaturwechsel können zur Kondenswasserbildung im Innern des Blitzgeräts führen. Wenn das Blitzgerät sehr kalten und dann sehr hohen Temperaturen oder umgekehrt ausgesetzt wird, sollte es in ein luftdicht schließendes Behältnis, zum Beispiel eine Plastiktüte, gelegt werden. Lassen Sie das Blitzgerät eine Zeit lang in dem Behältnis und setzen Sie es dann allmählich der Außentemperatur aus.
• Setzen Sie das Blitzgerät keinen starken Magnet- oder Radiowellen von Fernsehern oder Hochspannungsmasten aus, da dies zu Fehlfunktionen führen kann.

Hinweise zum Umgang mit Akkus/Batterien

• Der hohe Stromverbrauch der Blitzfunktion kann dazu führen, dass Akkus schon vor dem Erreichen des vom Hersteller angegebenen Endes ihrer Lebenserwartung oder der maximalen Anzahl der Lade- und Entladevorgänge nicht mehr korrekt funktionieren.
• Wenn die Akku-/Batteriekontakte verunreinigt sind, entfernen Sie die Verschmutzungen vor der Verwendung, da ansonsten Fehlfunktionen auftreten können.
• Mit sinkenden Temperaturen nimmt die Akku-/Batterieleistung ab. Die Akku-/Batterieleistung nimmt ebenfalls ab, wenn Akkus/Batterien über einen längeren Zeitraum nicht verwendet werden. Nach intensiver Nutzung erholen sich diese jedoch nach einer kurzer Pause. Überprüfen Sie den Akku-/Batterieladestand und ersetzen Sie die Akkus/Batterien durch neue, wenn Sie Verzögerungen in der Blitzladezeit feststellen.
• Lagern Sie Akkus/Batterien nicht an Orten mit hohen Temperaturen und hoher Feuchtigkeit.

Ni-MH

Recyceln von Akkus

Entsorgen Sie Akkus aus Umweltschutzgründen nicht selbst. Bringen Sie die Akkus stattdessen zu einer Recyclingstelle in Ihrer Nähe.

Hinweise zu Serienaufnahmen mit Blitzlicht

Um ein Überhitzen des SB-400 zu vermeiden, sollten Sie es nach der maximalen Anzahl an Serienaufnahmen, die Sie der Tabelle unten entnehmen können, mindestens 10 Minuten abkühlen lassen.

VORSICHT

Achten Sie darauf, die maximale Anzahl an Serienaufnahmen nicht zu überschreiten, da dies zur Überhitzung des Blitzreflektors und dadurch zu Verbrennungen und einer Beschädigung der Streuscheibe und des Gehäuses führen kann.

Maximale Anzahl an Serienaufnahmen

Blitzeinstellung	Maximale Anzahl an Serienaufnahmen
i-TTL-BlitzautomatikManuelle Blitzsteuerung (Blitzleistung: M1/1, M1/2)	15
Manuelle Blitzsteuerung (Blitzleistung: M1/4 bis M1/128)	40

VORSICHT

Gehen Sie beim Auswechseln der Batterien oder Akkus nach Serienblitzaufnahmen vorsichtig vor, da sich die Batterien bzw. Akkus bei Serienblitzaufnahmen erhitzen können.

Hinweise bei Verwendung des SB-400 mit D90, D80, D70-Serie, D7000, D5100, D5000, D3200, D3100, D3000, D60, D50, D40-Serie oder COOLPIX 8800

Bei Verwendung mit D90, D80, D70-Serie, D7000, D5100, D5000, D3200, D3100, D3000, D60, D50, D40-Serie oder COOLPIX 8800 muss das SB-400 eingeschaltet sein.

• Ist das SB-400 ausgeschaltet, wenn es auf eine der obigen Kameras aufgesetzt ist, und gleichzeitig die "Blitzautomatik" der Kamera aktiviert, so springt der Einbaublitz bei Aufnahmen unter unzureichender Beleuchtung automatisch heraus und kommt so in Kontakt mit dem SB-400.
• Ist kein Blitz erforderlich, so empfiehlt sich die Abnahme des SB-400 von der Kamera.

Störungen der Blitzgeräteelektronik

Das Blitzgerät enthält einen Mikrocomputer, über den die Blitzauslösung gesteuert wird. In Ausnahmefällen kann das Blitzgerät nicht ordnungsgemäß funktionieren, selbst wenn eine neue Batterie eingesetzt wurde. Setzen Sie in diesem Fall eine neue Batterie ein, während das Blitzgerät eingeschaltet ist.

Lösungen für Probleme

Verwenden Sie die folgende Liste, wenn eine Warnung in der Bereitschaftsanzeige des SB-400 oder im Sucher der Kamera angezeigt wird, um die Ursache des Problems zu ermitteln, bevor Sie das Blitzgerät zur Reparatur zu einem Nikon-Kundendienst bringen.

Anzeige einer Warnung im Sucher der Kamera

Warnung	Ursache	Vorgehensweise
Die Bereitschaftsanzeige im Sucher blinkt nach dem Auslösen drei Sekunden lang.	Die Aufnahme ist möglicherweise unterbelichtet.	Verkürzen Sie den Aufnahmeabstand.Stellen Sie die Blende der Kamera auf einen größeren Wert (f/3,5, f/4,5 oder f/5,6).Erhöhen Sie die ISO-Empfindlichkeit der Kamera.
Bei Anschluss an eine D5100, D5000, D3200, D3100, D3000, D60 oder D40-Serie blinkt ein im Sucher der Kamera.	Die Brennweite des Objektivs ist auf einen Wert kürzer als 18 mm eingestellt.	Stellen Sie die Brennweite des Objektivs auf einen Wert länger als 18 mm ein.
	Der Blitzreflektor des SB-400 befindet sich nicht in horizontaler Position.	Nehmen Sie für Aufnahmen mit indirektem Blitz das Bild ohne Änderungen auf.Neigen Sie für Standardblitzaufnahmen den Blitzreflektor in die horizontale Position.

Wenn die Bereitschaftsanzeige des SB-400 blinkt

Die Bereitschaftsanzeige blink.	Ursache	Vorgehensweise
Die Bereitschaftsanzeige blinkt drei Sekunden lang mit 4 Hz.	Die Aufnahme ist möglicherweise unterbelichtet.	Verkürzen Sie den Aufnahmeabstand.Stellen Sie die Blende der Kamera auf einen größeren Wert (f/3,5, f/4,5 oder f/5,6).Erhöhen Sie die ISO-Empfindlichkeit der Kamera.
Die Bereitschaftsanzeige blinkt 40 Sekunden lang mit 2 Hz.	Die Akku-/Batterieleistung ist nicht ausreichend.	Tauschen Sie die Batterien aus oder laden Sie die Akkus auf.
Die Bereitschaftsanzeige blinkt in einem Intervall von 0,5 Sekunden mit 8 Hz.	Das SB-400 ist an einer Kamera befestigt, die nicht kompatibel zum CLS ist (das SB-400 kann nur bei Kameras verwendet werden, die kompatibel zum CLS sind).
Die Bereitschaftsanzeige blinkt mit 1 Hz.	Das Kameragehäuse erwärmt sich aufgrund der wiederholten Verwendung des Blitzes oder aus einem anderem Grund.	Warten Sie, bis das Kameragehäuse abkühlt und die Bereitschaftsanzeige wieder aufleuchtet.

• Hz (Frequenz) bezeichnet die Blinkhäufigkeit pro Sekunde.

Warnung

• Setzen Sie Akkus und Batterien keiner starken Sonnenbestrahlung, großen Hitze oder offenem Feuer aus.
• Versuchen Sie niemals, Batterien in einem Akkuladegerät aufzuladen.
• Setzen Sie das SB-400 keiner Feuchtigkeit aus. Dies kann zu einem Kurzschluss oder Brand führen.

Technische Daten

Elektronik	Automatik mit Isolierschicht-Bipolartransistor (IGBT) und Reihenschaltung
Leitzahl (20°C)	30 (ISO 200, m), 21 (ISO 100, m)
Streuwinkel	Bei Anschluss an eine Nikon-Kamera im DX-Format wird die Lichtverteilung eines 18-mm-Objektivs abgedeckt, bei Anschluss an eine F6-Kamera wird die Lichtverteilung eines 27-mm-Objektivs abgedeckt.
Blitzreichweite	0,6 m bis 20 m (in Abhängigkeit von der ISO-Empfindlichkeit, vom Winkel des Blitzreflektors und der verwendeten Blendeneinstellung)
Blitz	i-TTL, M (manuell, nur bei der D4, D800-Serien, D700, D300-Serien, D90, D7000, D5100, D5000, D3200, D3100, D60 und D40-Serien)
Kompatible Kameras	Alle CLS-kompatiblen Kameras
Einstellen der Blitzleistung an der Kamera	Langzeitsynchronisation, Rote-Augen-Korrektur, Rote-Augen-Korrektur mit Langzeitsynchronisation, Synchronisation auf den zweiten Verschlussvorhang, Blitzbelichtungs-Messwertspeicher, Manuelle Blitzsteuerung
Neigung des Blitzreflektors	Der Blitzreflektor kann bis zu 90° geneigt werden, mit Rastpositionen bei 0°, 60°, 75° und 90°
Schalter „ON/OFF“	Schalten Sie das SB-400 mithilfe des Schalters „ON/OFF“ an bzw. aus.
Stromversorgung/Min. Blitzladezeit/Anzahl der Blitze (bei voller Leistung)Mit frischen Batterien/vollständig geladenen Akkus (Diese Angaben können in Abhängigkeit vom Akku-/Batterieladestand variieren.)	Zwei Mignonzellen (Typ AA, 1,5 V oder weniger) jedweder Art:
	Akkus/Batterien	Min. Blitzladezeit (ca.)	Min. Anzahl der ausgelösten Blitze*/Intervall zwischen voller Blitzleistung und Aufleuchten der Bereitschaftsanzeige
	Alkali-Mangan (1,5 V)	3,9 s	140/3,9 bis 30 s
	Lithium (1,5 V)	4,2 s	250/4,2 bis 120 s
	Oxyride (1,5 V)	3,1 s	150/3,1 bis 30 s
	Ni-MH (2600 mAh) (Akku) (1,2 V)	2,5 s	210/2,5 bis 30 s
	* Wenn das Blitzgerät bei voller Leistung einmal alle 30 Sekunden ausgelöst wird (120 Sekunden bei Lithiumbatterien)
Bereitschaftsanzeige	Leuchtet, wenn das SB-400 aufgeladen ist und wieder ausgelöst werden kann.Blinkt, um auf Folgendes hinzuweisen: nicht genügend Licht/ungenügende Akku-/Batterieleistung /Inkompatibilität der Kamera mit dem SB-400/Überhitzung
Blitzdauer (ca.)	1/1300 s bei voller Leistung
Montageanschluss Arretierung	Ermöglicht das sichere Anbringen des SB-400 am Zubehörschuh der Kamera. Ein Montagestecker verhindert ein versehentliches Lösen des Blitzgeräts.
Abmessungen (H x B x T)	ca. 56,5 x 66 x 80 mm
Gewicht (ohne Akkus/Batterien)	ca. 127 g
Zubehör im Lieferumfang	Tasche SS-400

• Alle Leistungsdaten beziehen sich auf den Betrieb mit frischen Batterien bzw. vollständig geladenen Akkus und bei einer Umgebungstemperatur von 20 °C.
• Änderungen und Irrtümer vorbehalten.

Oxyride Battery ist eine eingetragene Marke der Panasonic Corporation.

Alle weiteren genannten Produkte und Markennamen sind Marken bzw. eingetragene Marken der entsprechenden Rechtsinhaber.

Flash

SB-400

Die Reproduktion dieser Dokumentation, auch das auszugsweise Vervielfältigen, bedarf der ausdrücklichen Genehmigung durch Nikon (ausgenommen kurze Zitate in Fachartikeln).
