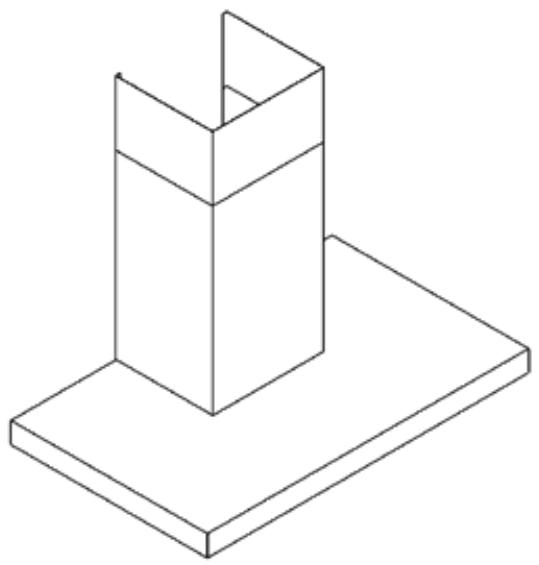

FLAT'LINE 7612 - FLAT'LINE 7642 - FLATLINE 7450 - FLATLINE 7600 - FLATLINE 7605 - FLATLINE 7610 - FLATLINE 7615 - FLATLINE 7645 - FLATLINE 7650 - FLATLINE 7655 - FLATLINE 7660 - Dunstabzugshaube NOVY - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG FLAT'LINE 7612 - FLAT'LINE 7642 - FLATLINE 7450 - FLATLINE 7600 - FLATLINE 7605 - FLATLINE 7610 - FLATLINE 7615 - FLATLINE 7645 - FLATLINE 7650 - FLATLINE 7655 - FLATLINE 7660 NOVY

1 VOORSCHRIFTEN VOOR VEILIGHEID EN GEBRUK

Meer informatatie over de Novy producten, accessoires en Diensten kurz u vinden op internet:

Tel.: [phone]

Duitsland

Tel.: [phone]

Nederland

Tel.: [phone]

United Kingdom

Tel: [phone]

Voor alle andere landen: uw lokale installmenter of

Novy in Belgiè:

+32 (0)56/36.51.02

France Tel.: [phone]

NUTZUNGSVORSCHRIFTEN 23

2 BEDIENUNG UND FUNKTIONEN 26

2.1 Bedienung des Geräts 26
2.2 Ein- und Ausschalten des Dunstabzugs 26
2.3 Beleuchting 26
2.4 Programmierung der Rezkirkulation (optional) 26
2.5 InTouch 27

3 REINIGUNG UND WARTUNG 28

3.1 Allgemeine Wartung 28
3.2 Fettfilter 28
3.3 Monoblock-Rezirkulationsfilter (optional) 29

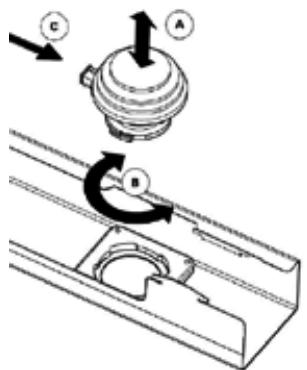

3.4 Austausch der Beleuchtung 29
3.5 Störungen 30

4 SCHNELLANLEITUNG 31

4.1 Einstellungen 31
4.2 Indikationen 31

1 SICHERHEITS- UND NUTZUNGSVORSCHRIFTEN

Weitere Informationen zu den Produkten, dem Zubehör und den Dienstleistungen von Novy finden Sie im Internet unter: www.novy-dunsthauben.de

These Broschüre enthalt die Gebrauchsanweisung für das Gerät, wie auf der Vorderseite angegeben. Die Montageanleitung wurde dem Gerät in einer gesonderten Broschüre beigefegt.

In der Gebrauchsanweisung werden einige Symbole verwendet. Nachfolgend finden Sie eine Erklärung dieser Symbole.

Symbol	Bedeutung	Aktion
	Anzeige	Erläuterung einer Anzeige auf dem Gerät
	Warnhinweis	Dieses Symbol weist auf einen wichtigen Tipp oder eine gefährliche Situation hin.

Beachten Sie diese Anweisung, um Verletzungen und Sachschäden zu vermeiden.

These Gebrauchsanleitung gilt für mehrere Geräteausführungen. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zuteffen.

Modell 7605 / 7615 - Diese Dunstabzugshaubearf Nur in Kombination mit einem entfernt insallierten Motor verwendet werden, der auBerhalb der Dunstabzugshaube installiert ist, z. B. an einer anderen Stelle im Haus, an der AuBenwand oder auf dem Flachdach. Bei Installation eines exterenen Motors hangt der Gerauschpegel vom Motortyp und der Installation ab.

Modell 7605 / 7615 - Diese Dunstabzugshaube darf nur mit einem entfernt installierten Novy-Motor kombiniert werden. Wenn die Novy-Dunstabzugshaube ohne Motor von Novyinstalliert wird (oder der Motor ohne NovyDunstabzugshaube), erlischt die Garantie.

Modell 7605 / 7615 - Diese Dunstabzugshaube, die mit einem externen Motor von Novy verbunden ist, kann nur mit einer nach außen führenden Entlüftungsleitung verwendet werden und ist nicht für Umluft geeignet.

Technische Sicherheitsvorschriften

• Dieses Gerät erfüllt die geltenden Sicherheitsvorschriften. Eine unsachgemäße Verwendung kann jeder zu Verletzungen und Schäden am Gerät führen.
• Lesen Sie die Gebrauchs- und Montageanleitung sorgfällig durch, bevor Sie theses Gerät installieren und in Betriebnehmen. Darin sind wichtige Informationen in Bezug auf die Installation und Verwendung des Geräts enthalten.
  Die Sicherheit ist nur bei fachgerechter Installation gemäß der Montageanleitung gewährleistet. Derjenige, der das Gerät installiert, ist für den ordnungsgemäßen Betrieb am Installationsort verantwortlich.
• Das Gerät ist nur für den Hausgebrauch (Zubereitung von Lebensmitteln) bestimmt, unter Ausschluss aller anderen haushaltlichen, gewerblichen und industriellen Zwecke. Das Gerätarf nicht im Freien verwendet werden.
• Überprüfen Sie den Zustand des Geräts und des Montagematerials, sobald Sie es aus der Verpackungephenmen. Nehmen Sie das Gerät sorgfältig aus der Verpackung. Verwendten Sie zum Öffnen der Verpackung keine scharfen Messer.
• Installieren Sie das Gerät nicht, wenn es beschädigt ist, und wenden Sie sich in diesen Fall an Novy.
• Bewahren Sie diese Anleitung sorgfältig auf und geben Sie sie an die Person weiter, die das Gerät möglicherweise nach Ihnen benutzt.
• Novy haftet nicht für Schäden, die durch falsche Montage, falschen Anschluss, unsachgemäß Verwendung oder falsche Bedienung entstehen.
• Berühren Sie keine spannungsführenden Teile.
• Das Gerätarf nicht umgebaut oder verändert werden.
• Entfernen Sie Etiketten und Aufkleber von dem Gerät, die mit Verwendungs- oder Montagetipps versehen sind. Hinter dem Fettfilter befindet sich ein Aufkleber, der nicht entfernt werden darf.

Sicherheitsvorschriften bei Kindern

• Das Verpackungsmaterial des Geräts ist gefährlich für Kinder. Das Verpackungsmaterial ist nicht zum Spielengeeignet. Bewahren Sie die Verpackungsmaterialien außerhalb der Reichweite von Kindern auf.
• Kinder ab 8 Jahren dürfen these Gerät nur unter Aufsicht einer für ihre Sicherheit verantwortlichen Person verwenden oder wenn sie für den sicheren Umgang mit thisem Gerät geschuilt sind.
• Achten Sie darauf, dass Kinder nicht mit dem Gerät spielten.
• Kinder unter 8 Jahren mussen sich vom Gerät und dem Anschlusskabel fernhalten.
  Die Reinigung und Wartung des Gerätesarf nicht von Kindern durchgefuhrt werden.
  Die Beleuchtung des Gerätes ist sehr hell und kann die Augen schädigen. Achten Sie darauf, dass insbesondere Babys nicht direkt in die Lampen schauen.

• Stellen Sie sichere, dass Batterien außerhalb der Reichweite von Kindern aufbewährt werden. Die Batterien dürfen nicht unbeaufsichtigt von Kindern ausgetaucht werden.

• Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder Personen ohne Kennnisse oder Erfahrung dürfen these Gerät nur unter Aufsicht einer für ihre Sicherheit verantwortlichen Person verwenden oder wenn sie für den sicheren Umgang mit thisem Gerät geschuilt sind.

• Das Flambieren unter dem Gerät ist niemals gestattet.
• Bleiben Sie immer am Gerät stehen, wenn Sie backen, braten, grillen oder frittieren. Überhitztes Öl und Fett können sich schnell entzünden und die Dunstabzugshaube beschädigen.
• Reinigen Sie den Fettfilter regelmäß gemäß den Anweisungen in dieser Gebrauchsanweisung. Die Nichtbeachtung der Reinigungsanweisungen führt zu Fettablagerungen im Filter und zu Brandgefahr.
• Verwenden Sie das Gerät niemals ohne Fettfilter, um zu verhindern, dass Schmutz und Fett in das Gerät gelangen und dessen Funktion auf Dauer beeinträchtigen können.
• Schalten Sie Ihr Gerät im Brandfall immer aus.
• Löschen Sie brennende Fette niemals mit Wasser, sondern decken Sie die Pfanne mit einem geeigneten Deckel oder einer Löschdecke ab.
• Achtung, bestimmte in Reichweite befindliche Teile des Geräts können während des Kochens bereits werden.

• Gasbrenner können während des Betriebs sehr viel Wärme erzeugen. Stellen Sie safer, dass diese Wärme in der Dunstabzugshaube nicht zu stark ansteigen kann. Die über den Gasbrennern installierte Dunstabzugshaube kann Schadennehmen werden oder in Brand geraten.

• Betreiben Sie die Gasbrenner nur mit darauf befindlichem Kochgeschirr.

• Schalten Sie die Gasflamme aus, wenn Sie das Kochgeschirr vom Gasfeldnehmen.
• Wenn Sie mehrere Gasbrenner gleichzeitig verwenden, stellen Sie die Dunstabzugshaube auf Position 2 oderhigher.

• Betreiben Sie große Brenner von mehr als 5 kW niemals länger als 15 Minuten mit der hochsten Flamme, z. B. für einen Wok.

• Schalten Sie das Gerät einige Minuten vor dem Beginn des Kochvorgangs ein, um die Kochdämpfe effektiv zu entfern.

• Verwenden Sie die Nachlaufeinstellung, sofern bei dem Gerät vorhanden. Die Anweisungen für die Nachlaufeinstellung sind in dieser Gebrauchsanweisung beschrieben.
• Vermeiden Sie jegliche Zugluft über den Kochfeldern.
• Setzen Sie Ihr Kochgeschirr so auf die Kochfelder, dass eventuell aufsteigende Dämpfe unter die Saugfläche der Dunstabzugshaube gelangen.
• Kochen mit Induktion: Stellen Sie die Intensität von Gerät und Kochfeld so niedrig wie möglich ein, um eine übermäßige Dampfbildung zu vermeiden.
• Wenn das Gerät mit einer unteren Platte versehen ist, stellen Sie safer, dass diese immer richtig geschlossen ist. Achten Sie daraufuf, dass die Platte richtig in die Klemmen eingesetzt wurde und sich nicht länger kann. Legen Sie ihre Hände beim Öffnen der unteren Platte nicht auf die Seite der Scharniere, um ein Einklemmen zu vermeiden.
• Stellen Sie keine Gegenstände auf das Gerät, sie können herunterfallen und eine gefährliche Situation verursachen.

Unabhängig davon, wie groß die Küche oder der Raum mit offener Küche ist, kann dem Raum nur so viel Luft entzogen werden, wie zugeführrt wird. Eine zu geringe Luftzufahr kann zu einem Wirkungsgradverlust von 50 % und mehr führen.

[!] Wird die Absaugung gleichzeitig mit einem Verbrennungssystem verwendet (z. B. Gas-, Öl-, Holz- oder Kohleheizungen, Gasboiler, gasbefeuerte Heißwasserkessel, Gaskochfelder und Gasöfen), können Verbrennungsgase zurückgesaugt werden und zu Vergiftungen führen.

Ein Verbrennungssystem nutzt Luft in einem Raum als Verbrennungsfuft. Dadurch entstehen Verbrennungsgase, die durch eine Abzugsanlage nach außen geleitet werden. Das Gerät saugt Luft aus der Küche und angrenzenden Räumen an. Wenn die Luftzufahr nicht ausreicht, entstehen ein Unterdruck. Die giftingigen Gase werden aus dem Schornstein oder Abzugsschacht in den Raum zurückgesaugt.

Bei gleichzeitiger Benutzung des Gerätes und der Verbrennungssysteme im selbst Raum darf der Unterdruck im Raum 4 Pa (= 0,04 mBar) nicht überschreiben. Ein Unterdruck kann verhindert werden, wenn durch nicht verschliebare Öffnungen (z. B. in Fenstern oder Türen in Kombination mit einem Lüftungsschrank in der Wand) genügend Luft in den Raum gelamt.

Lassen Sie Ihr gesamtes Luftungssystem von einem Fachmann beurteilen und setzen Sie sich in Bezug auf geeignete Maßnahmen im Bereich der Luftzufuhr beraten.

Wenn Sie das Gerät mit einem internen oder externen Motor mit Abzug ins Freie verwenden, muss der Raum, in dem das Gerät installiert / aufgestellt wurde, über eine ausreichende Luftzuführ verfügen, damit Frischluft einströmen kann. Die Frischluftzuführ kann über ein geöffnetes Fenster oder eine geöffnete Tur oder durch Anbringung eines Frischluftgitters realisiert werden.

Bei einem Gerät mit Rezkirkulation muss in dem Raum, in dem das Gerät installiert / aufgestellt wurde, eine Mindestbelüftung gegeben sein. Die Belüftung kann über die allgemeine Belüftung oder ein geöffnetes Fenster oder eine geöffnete Tür erfolgen.

Einige Geräte sind mit einem Anschluss für einen Fensterkontaktschalter ausgestattet (siehe technische Daten Ihr Ges Geräts). Wenn das Gerät gleichzeitig mit einem Heizgerät betrieben werden muss, das Raumluft benötigt und die erforderliche Frischluftzufuhr nur durch ein geöffnetes Fenster erfolgen kann, kann ein Fensterkontaktschalter (nicht mitgeliefert) an das Gerät angeschlossen werden. Dadurch wird sichergestellt, dass das Gerät nur bei geöffnetem Fenster Funktioniert. Bei geschlossenem Fenster kann der Lüfter nicht eingeschaltet werden. Wenden Sie sich an ihren Installateur, um das richtige Zubehör für Ihr Gerät zu erhalten.

Vorsichtsmassnahmen gegen Schäden

Die richtige Montage ist in der Montageanleitung beschrieben. Lesen Sie die Anweisungen sorgfältig durch.
Die Installation und der elektrische Anschluss des Geräts müssen von einem anerkannten Fachmann übernommen werden.
- NOVY haftet nicht für Schäden, die auf eine falsche Installation oder einen fehlerhaften Anschluss darüberzuführen sind.
- Überprüfen Sie den Abstand zwischen Kochfläche und Gerät. Die minimale und maximale Höhe sind in der Montageanleitung angegeben.

Vorsichtsmassnahmen bei einem Defekt

• Schalten Sie das Gerät und die Stromversorgung aus, wenn Sie einen Defekt feststellen.
  Die Reparaturen dürfen ausschließlich von Fachpersonal durchgeführt werden. Öffnen Sie das Gerät niemals selbst. Wenden Sie sich an den Kundendienst von Novy.

UMWELTSCHUTZ

Tipps zum Energiesparen

Das neue Gerät ist entsprechend effizient und energiesparend. Im Folgenden finden Sie eine少数 Tipps, damit Ihr Gerät noch mehr Energie spart.

• Schalten Sie das Gerät in der gingsten Geschwindigkeit ein, wenn Sie mit dem Kochen beginnen, um den Feuchtigkeitsgrad zu regulieren und Kochgerüche zu entfern.
• Verwenden Sie die höchste Geschwindigkeit nur, wenn dies unbedingt notwendig ist.
• Erhöhen Sie die Geschwindigkeit des Geräts nur, wenn die Dampfmenge dies erfordert.
• Halten Sie den/die Filter des Geräts sauber, um die Effizienz von Fett- und Geruchsfilterung zu optimieren.
• Schalten Sie bei Entstehung von viel Dampfrechtzeitig auf eine höhere Leistungsstufe. Das ist effizienter, als zu versuchen, Dampf aufzufangen, der sich bereits in der Küche verteil hat, indem das Gerät lang laufen gelassen wird.
• Lassen Sie das Gerät nach dem Kochen nicht unnöttig (nach)belüften.
• Schalten Sie die Beleuchtung bei Verlassen der Kuche oder bei ausreichendem Licht in der Kuche aus.
• Stellen Sie sichere, dass im Raum eine ausreichende Luftzufuhr vorhanden ist, damit das Gerät effizient und energiesparend betrieben werden kann.
• Bedecken Sie die Pfannen mit einem Deckel, um Kochdämpfe und Kondenswasserbildung zu reduzieren.

Recycling der Transportverpackung und des Altgerätes

Die Verpackung schützt das Gerät gegen Transportschäden. Die verwendeten Materialien sind nicht umweltschädlich und zum Recycling geeignet. Entscheiden Sie sich für eine umweltfreundliche Entsorgung der Verpackung. Ihr Gerät enthalt auch viele wiederverwertbare Materialien.

Gebrauchte Geräte müssenDMAH vom Restmull getrennt werden.Das Recycling der von Ihrem Hersteller organisierten Altgeräte erfolgt auf diese Weise unter besten Bedingungen.Fur das Recycling Ihres Geräts verweisen wir auf die geltenden europäischen Richtlinien fur Elektro- und Elektronik-Altgeräte.Erkundigen Sie sich bei ihrer Gemeinde oder Ihrem Verkaufner nach der nachstgelegenen Sammelstelle fur Ihr Altgerät.

Stellen Sie safer, dass Altgeräte außerhalb der Reichweite von Kindern aufbewahrt werden.

Recycling von Batterien

Entsorgen Sie Batterien nicht im normalen Hausmull. Erkundigen Sie sich bei ihrer Gemeinde oder Ihrrem Verkäufen nach der nachstgelegen den Sammelstelle für Batterien. Stellen Sie safer, dass Batterien außerhalb der Reichweite von Kindern aufbewahrt werden.

2 BEDIENUNG UND FUNKTIONEN

2.1 Bedienung des Geräts

Ein-/Aus-Taste
2 Geschwindigkeit verringern
3 Geschwindigkeit erhöhen
4 Beleuchting
5 Anzeigeleuchten grün Geschwindigkeit 1,2,3
6 Anzeigeleuche rot Powerstand

2.2 Ein- und Ausschalten des Dunstabzugs

Ein- und Ausschalten des Dunstabzugs

Zum Einsatz den Dunstabzugs drucken Sie Taste 1.

Der Dunstabzug wird immer mit der Leistung gestartet, auf

die die zuletzt verwendeten Funktionen eingestellt waren

(Beleuchting und/oder Motor).

Ausschalten des Dunstabzugs mit Nachlaufstand

Zur Einstellung des Nachlaufstands drücken Sie einmal die Taste 1.

Die ersten Anzeigeleuchte blinkt, die anderen Anzeigen leuchten in der zuletzt eingestallenst Stellung. Motor und Beleuchtung schalten sich nach 10 Minuten automatisch aus.

Die Nachlaufzeit ist standardmäßig auf 10 Minuten im Ableitungsmodus eingestellt. Es wird empfohlen, diese Funktion immer vollständig auszuführen.

Ausschalten des Dunstabzugs ohne Nachlaufstand

Drucken Sie zweimal die Taste 1.

Leistungsiveau des Dunstabzugs

Zur Erhöhung des Leistungs niveaus drücken Sie die Taste 3.

Zur Verringerung des Leistungs niveaus drücken Sie die Taste 2.

Die drei grünen LEDs 5 zeigen Stellung eins bis drei an.
Die rote LED 6 zeit den Powerstand an. Der Powerstand wird nur bei starker Geruchs-, Rauch- oder Dampfentwicklung verwendet. Angesichts der starken Ableitung von Luft bei dieser Stellung muss die Verwendung auf ein Minimum begrenzt werden.
- Der Powerstand kehrt nach 6 Minuten automatisch zu Geschwindigkeit drei zurück.
- Der Motor ist mit einem Thermokontakt ausgestattet, der den Motor bei Überhitzung ausschaltet. Nach Abkuhlung schaltet sich der Motor wieder ein.

Die Ursache der Überhitzung muss ermittelt werden. Das kann zum Beispiel Fettbrand, der blockierte Ventilator des Motors oder ein in die Abluftöffnung geratener Gegenstand sein, der diese ganz oder teilweise verschliebt.

Auto-Stop

Um zu vermeiden, dass die Dunstabzugshaube weiter lauft, wird der Motor nach 3 Stunden automatisch ausgeschaltet (nur, wenn während dieser 3 Stunden auf keine Taste gedruckt wurde). Die Beleuchtung der Dunstabzugshaube brennt weiterhin.

2.3 Beleuchting

Ein- und Ausschalten der Beleuchtung

Zum Ein- oder Ausschalten der Beleuchtung drucken Sie die Taste 4. Die Beleuchtung Funktioniert unabhängig vom Motor.

Die LED-Beleuchtung ist mit einer Soft-on-/Soft-off-Funktion ausgestattet. Das bedeutet, dass die Beleuchtung langsam an- und ausgeht.

Bei Einschalten der Beleuchtung Goes these immer auf volle Leistung und kann auch verwendet werden, wenn der Ventilator ausgeschelt ist.

Dimmen der LED-Beleuchtung

Bei eingeschalteter LED-Beleuchtung können Sie diese dimmen, indem Sie die Taste 4 gedrück halten.

2.4 Programmierung der Rezkirkulation (optional)

Modell 7605 / 7615 - Diese Dunstabzugshaube, die mit einem externen Motor von Novy verbunden ist, kann nur mit einer nach außen führen Den Entlüftungsleitung verwendet werden und ist nicht für Umluft geeignet.

Wenn Sie sich für Rezkuration entschieden haben, muss eine einmalige Programmierung erfolgen.

Mit dieser Programmierung werden die Austauschanzeige des Monoblock-Rezirkulationsfilters aktiviert und die Nachlaufzeit geändert.

Aktivierung der Programmierung

• Der Motor muss ausgeschaltet sein.
• Drücken Sie die Tasten 2 und 3 gleichzeitig 3 Sekunden lang, bis die rote LED 5 Mal blinkt.

Die folgenden Funktionen wurden dann eingeschaltet:

Die Austauschanzeige des Monoblockfilters wurde aktiviert. Nach einer fest eingestillten Zeit gibt eine rote Anzeigeleuche am Gerät an, dass der Monoblockfilter ausgetaucht werden muss.
- Nachlaufzeit ist auf 30 Minuten eingestellt (anstelle der Standardeinstellung von 10 Minuten).

Verwenden Sie die Nachlaufzeit von 30 Minuten, sodass die Kochgerüche gut durch den Monoblockfilter aufgenommen werden können.

Weitere Informationen zum Austausch des Monoblock-Rezirkulationsfilter finden Sie in Abschnitt 3.4.

Deaktivierung der Programmierung

• Der Motor muss ausgeschelt sein.
• Drücken Sie auf der Bedienung die Tasten 2 und 3 3 Sekunden lang gleichzeitig, bis die dritte grüne LED 3 Mal blinkt.

Nachlaufzeit ist wieder auf 10 Minuten eingestellt (anstelle von 30 Minuten) und die Reinigungsanzeige für die Rezirkulation ist ausgeschaltet.

2.5 InTouch

Die Dunstabzugshaube verfügbar über eine InTouch-Funktion. Wenn Sie ein Induktionskochfeld von Novy mit InTouch haben, können Sie die Dunstabzugshaube von diesen aus bedieren.

Auf der Website finds Sie verschiedene Induktionskochfeld-Modelle mit InTouch.

Ein- und Ausschalten der InTouch-Funktion

Die InTouch-Funktion ist standardmäßig ausgeschaltet. Um die Dunstabzugshaube mit einem Induktionskochfeld von Novy mit InTouch zu verstehen, muss zunachst die InTouch-Funktion an der Dunstabzugshaube eingeschaltet werden.

Die InTouch-Funktion ist standardmäßig ausgeschelt. Die Funktion kann eingescheltet werden, indem Sie die Tasten 1 und 3 Sekunden lang gleichzeitig gedrück halten.

Die zweite und dritte LED blinken 3 Mal zur Bestätigung. (Das Gerät muss ausgeschelt sein.)

Zum Ausschalten der InTouch-Funktion halten Sie die Tasten 1 und 2 3 Sekunden lang gleichzeitig gedrückt. Die zweite und vierte LED blinken 3 Mal zur Bestätigung. (Das Gerät muss ausgeschelt sein.)

Das Ausschalten der InTouch-Funktion an der Dunstabzugshaube führt dazu, dass die Verbindung zwischen Dunstabzugshaube und Novy-Induktionskochfeld mit InTouch und/oder Fernbedienung getrennt wird.

InTouch auf dem Induktionskochfeld programmieren

• Schließen Sie das Kochfeld an die Netzspannung an.
• Berühren Sie gleichzeitig die Tasten und auf dem Induktionskochfeld, bis Sie einen Signalton horen (etwa 7 Sekunden).
• Das Kochfeld wird jetzt automatisch den Code der Dunst-abzugshaube suchen.
• WARTEN SIE, bis die Beleuchtung der Dunstabzugshaube blinkt ODER bis Sie acht mal ein Klickgeräusch von der Dunstabzugshaube horen (bleiben Sie geduldig, dies kann eine Weile dauern).
• Blink das Licht oder Sie horen das "Klick"-Geräusch; drücken Siesofar auf jeder InTouch-Taste oder + oder - oder auf dem Induktionskochfeld.
• Sie werden ein "Piep"-Signal horen, um die Verbindung zwischen beiden Gerätevanzuzeigen.

Jetzt können Sie die Dunstabzugshaube mit den Tasten auf dem Induktionskochfeld bedieten.

Weitere Informationen zur Verwendung der InTouch-Funktionen finden Sie in der InTouch-Gebrauchsanweisung des Kochfelds.

Die InTouch-Funktion zwischen Dunstabzugshaube und Kochfeld Funktioniert mit einem festen Code.

Falls der eingestellte Code andere Transmitter beeinträchtigt, kann ein anderer Code gewählt werden.

Es gibt 10 verschiedene Codes.

Zur Änderung des Codes ist eine Fernbedienung erforderlich.

Weitere Informationen zur Neuprogrammierung mit der Fernbedienung finden Sie im Bedienungsanleitung der Fernbedienung.

Eine Fernbedienung erhalten Sie vom Handler oder auf der Novy-Website. Die Artikelnummer der Fernbedienung lautet 840.029.

3 REINIGUNG UND WARTUNG

Beachten Sie alle Anweisungen des Abschnitts „Sicherheits- und Nutzungsvorschriften".

Die Beachtung der unten aufgeführten Reinigungsanweisungen sorgt für eine längerere Lebensdauer und optimale Funktion des Geräts.

Die Bodenplatte, der Fettfilter und der Umluftfilter konnen bei der Handhabung hersausfallen. Dies kann Schäden verursachen. Achten Sie daraufauf, dass Sie die Bodenplatte und den/die Filter jederzeit sicher festhalten, wenn Sie sie handhaben.

WARNING - Verletzungsgefahr! Öffnen und schreiben Sie die Bodenplatte langsam. Benutzen Sie eine stabile Leiter und achten Sie auf Stabilität. Treten Sie nicht auf das Kochfeld oder die Arbeitsplatte.

3.1 Allgemeine Wartung

Lassen Sie die Beleuchting vor Reinigung der Dunstabzugshaube ausreichend abkühlen.

Verwenden Sie niemals aggressive, Kratzer verursachende oder chlorhaltige Reinigungsprodukte.

Verwenden Sie keinen Hochdruck- bzw. Dampfreiniger.

Inox/Edelstahl

Die Reinigung erfolgt mit einem Tuch und mildem Reinigungsmittel. Danach mit einem weichen Tuch abtrocknen. Für die Pflege von Inox/Edelstahl kann der Novy Cleaner (906060) verwendet werden.

Lackierte Teile der Dunstabzugshaube

Die Dunstabzugshaube kann mit einem feuchten Tuch und mildem Reinigungsmittel gereinigt werden.

Glas

Glasteile der Dunstabzugshaube konnen mit einem weichen Tuch und Glasreiniger gereinigt werden.

3.2 Fettfilter

Bei Nichtbeachtung der folgenden Anweisungen entsteht infolge zu starker Verschmutzung Brandgefahr.

Anzeige Reinigung Fettfilter

Anzeige: 4 blinkende Anzeigeleuchten

Nach 20 Kochstunden geben 4 blinkende Anzeige-LEDs an, dass der Fettfilter gereinigt werden muss.

Zurücksetzen der Reinigungsanzeige

Bei Rückplatzierung des Fettfilters nach der Reinigung reicht es aus, 5 Sekunden lang die Taste zu drucken, um die Anzeige erneut einzustellen.

Wird dies versäumt,blinken die Anzeigeleuchten bei Einschalten der Dunstabzugshaube weiter.

Zugang zum Fettfilter

Den Fettfilter konnen Sie entfernen, indem Sie die untere Platte mit beiden Händen sowohl an der linken als auch an der rechten Seite festhalten und diese nach untenziehen. Den Fettfilter konnen Sie jetzt entfernen, indem Sie die Entriegelung eindrücken oder an der am Filter befindlichen Lippeziehen

Reinigung des Fettfilters

Der Fettfilter aus Metall kann von Hand oder im Geschirrspulier gereinigt werden. Wir empfehlen, den Fettfilter von Hand zu reinigen.

Reinigung des Fettfilters von Hand:

• Tauchen Sie den Filter in eine Lösung aus entfettendem Abwaschmittel und kochendem Wasser.
• Verwenden Sie zur Reinigung eine Bürste
• Spülen Sie den Filter danach mit warmem Leitungswasser aus und halten Sie ihn abtropfen.

Reinigung des Filters im Geschirrspüller:

• Verwenden Sie ein gängiges Geschirrspulmittel.
• Geben Sie die gesattigten Fettfilter nicht zusammen mit Geschirr in den Geschirrspüler.
• Wahlen Sie ein Programm mit niedriger Temperatur.
• Lassen Sie den Fettfilter nach der Reinigung abtropfen.

Rückplatzierung des Fettfilters

• Vor Rückplatzierung des Fettfilters reinigen Sie die Ränder der Halterung in der Dunstabzugshaube, in die der Filter platziert wird.
• Greifen Sie den Filter mit beiden Händen.
• Stellen Sie sicher, dass sich die Entriegelung oder die Lippe des Filters an der Unterseite befindet.
• Platzieren Sie die Rückseite des Filters in der Öffnung, drücken Sie danach den Filter an der Vorderseite nach oben und stellen Sie sicher, dass dieser sich festklemmt.

Einen neuen Fettfilter erhalten Sie im Fachhandel oder auf der Website von Novy.
Artikelnummer Fettfilter: 7400020.

3.3 Monoblock-Rezirkulationsfilter (optional)

Modell 7605 / 7615 - Diese Dunstabzugshaube, die mit einem externen Motor von Novy verbunden ist, kann nur mit einer nach außen führen Den Entlüftungsleitung verwendet werden und ist nicht für Umluft geeignet.

Falls Sie sich für Rezkirkulation entschieden haben, ist das Gerät an eine Abluftbox mit einem Monoblock-Rezkirkulationsfilter angeschlossen oder es befindet sich ein Monoblock-Rezkirkulationsfilter in der Dunstabzugshaube hinter dem Fettfilter.

Austausch des Monoblock-Rezirkulationsfilters

Anzeige: rote Anzeigeleuche leuchtet durchgängig

Nach einer fest eingestellt den Zeit gibt eine rote Anzeigeleuche am Gerät an, dass der Monoblockfilter ausgetauscht werden muss.

Zurücksetzen der Austauschanzeige

Der Motor muss laufen. Bei Rückplatzierung des neuen Monoblockfilters reicht es aus, die Tasten 2 und 3 gleichzeitig 5 Sekunden lang zu drücken, um die Austauschanzeige erneut einzustellen.

3.4 Austausch der Beleuchtung

Stellen Sie safer, dass die Haube spanningslos ist, und setzen Sie die Beleuchtung ausreichend abkühlen.

Öffnen der unteren Platte

Lösener Sichteinlend die Schrauben und schiben Sieden Deckel herunter.

Entnahme der LED-Leuchte

A. Trennen Sie zunachst das Kabel, das zu der auszutauschenden LED führt. Dies erfolgt durch Lösener Entriegelung, Ausüben eines leichten Drucks und gleichzeitigem Ziehen.
B. Entfernen Sie anschließend die auszutauschende LED mit einer vorsichtigigen Drehbewegung nach links.

Platzierung der neuen LED-Leuchte

A. Platzieren Sie den neuen LED-Spot im Bajonettring.
B. Führer Sie eine Drehbewegung nach rechts aus, bis der LED-Spot fest eingedreht ist.
C. Befestigen Sie das Versorgungskabel. Setzen Sie den Deckel wieder auf und drehen Sie die Schrauben fest. Schließen Sie danach dieunte Platte.

3.5 Störungen

Bei Störungen können Sie Kontakt mit Ihr dem (Kuchen-) Lieferanten oder dem Novy-Kundendienst aufnehmen.

Belgien Tel.: [phone]

Frankreich Tel.: [phone]

Deutschland Tel.: [phone]

Niederlande Tel.: [phone]

Vereinigtes Königreich Tel: [phone]

Für alle anderen Länder: Kontaktieren Sie ihren lokalen Installateur oder Novy in Belgien: +32 (0)56/36 51 02

Für eine zufriedenstellende, schelle Abwicklung muss der Reparaturdienst wissen, welchen Gerätotyp Sie haben.

Die Typennummer steht auf einem Aufkleber auf der Innenseite der Dunstabzugshaube. Dieser wird sightbar, sobald Sie den Filter aus der Dunstabzugshaube nehmen.

Die Typennummer konnen Sie hier notieren:

4.1 Einstellungen

EXPOSIERT	AKTION	ANZEIGEN	HINWEIS	SEITE
Einschalten des Motors	1			S 26
Abschalten des Motors mit Lüfternachlauf	1	Grüne LED blinkt	Der Motor bleibt 10 Minuten lang an	S 26
Abschalten des Motors ohne Lüfternachlauf	2 x 1		Der Motor Goes sofort aus.	S 26
Motordrehzahl erhöhen	3			S 26
Motordrehzahl verringn	2			S 26
Beleuchtung eingeschaltet	4			S 26
Dimmen der Beleuchtung	4Drücken Sie weiterhin.			S 26
Rezirkulation aktivieren	2 + 3für 5 Sekunden	Rote LED blinkt 5x	! Der Motor muss ausgeschaltet sein!	S 27
Rezirkulation deaktivieren	2 + 3für 3 Sekunden	Dritte grüne LED blinkt 5x !	! Der Motor muss eingeschaltet sein!	S 27
ReinigungsanzeigeFettfilter zurücksetzen	2für 5 Sekunden			S 28
Austauschanzeige Monoblock zusücksetzen	2 + 3für 3 Sekunden	Rote LED blinkt 3x	! Der Motor muss eingeschaltet sein!	S 29
Einschalten InTouch	1 + 3für 3 Sekunden	zwiete und dritte LED blinken	! Der Motor muss ausgeschaltet sein!	S 27
Ausschalten InTouch	1 + 2für 3 Sekunden	zwiete und dritte LED blinken	! Der Motor muss ausgeschaltet sein!	S 27

4.2 Indikationen

ANZEIGEN	EXPOSIERT	HINWEIS	SEITE
Vier blinkende LEDs	Der Fettfilter muss ge-reinigt werden	Bei Nichtbeachtung der Reinigungshinweise kommt es zu übermäßiger Verschmutzung, Brandgefahr und E zienzverlust.	S 28
Rote Anzeige-LED leuchtet durchgangig.	Zeit für den Austausch des verwendeten Monoblock- Rezirkula-tionsfilters		S 29

NOVY

Novy Flat'line

7600 - 7602 - 7605

7610 - 7612 - 7615

CONTENT

Dunstabzugshauben von Novy werden mit größmöglicher Sorgfalt hergestellt. Dennoch kann es zu einem Defektkommen. Sowohl während der Garantiefrist als auch darüber hinaus kann der technische Dienst von Novy das Gerät Schnell und fachkundig reparieren, ohne dass dies die Lebensdauer des Gerätes beinhaltet.

Beginn und Dauer der Garantiefrist

Die Garantiefrist beginnnt an dem Tag, an dem der Verkaufer (Rechnungsdatum gilt als Beleg) das Görtan an den Verbraucher liefert. Die Garantiefrist beträgt 60 Monate, wird noch bei industrieller oder vergleichbarer Nutzung z. B. in Hotels, Pensionen,... auf 12 Monate verkürrt.

Einschränkungen

These Garantietrist hat keine Gültigkeit, wenn es um Fehler besteht, die auf normalen Verschieb, Missbrauch bzw. mängelnde Pflege oder nicht sachkundige Aufstellung zurückzuführen sind. Anderseits erlischt der Garantieanspruch, wenn das Gerät mit Teilen repariert oder umgebaut wird, die nicht von unserem Hersteller stammen, oder wenn die Gerätekennummern entendet oder verändert werden. Ein Garantieanspruch liegt ebenso weniger vor, wenn das Gerät von Personen repariert oder verändert wird, die nicht die entsprechende Zulassung unserer Firma besizen.

Die vollständige Liste der Einschränkungen erhalten Sie auf Anfrage.

Die Garantiebedingungen gelten für in Belgien auf den Markt gebrachte und verwendete Geräte. Bei Inbetriebnahme eines in Belgien erworbenen Gerätes im Ausland oder eines im Ausland erworbenen Gerätes in Belgien hat sich der Verbraucher zu vergewissern, ob das Gerät den lokalen technischen Anforderungen (Gasqualität, Spannung, Freqenz, Installationsvorschriften, Klimabedingungen) gerecht wird. Schäden, die auf die Tatsache zusückzuführen sind, dass das Gerät für den gewünschten Verwendungszweck nicht geeignet ist und die notwendigen oder gewünschten Änderungen unangemessen sind, fallen nicht unter die Garantiebedingungen.

Reparaturanfrage

Wird ein Defekt an einem Ersatzteil festgestellt, ist es über den Fachhändler oder den Kühchenbauer an unsere Adresse zürückzuschicken, und davon vollständig ausgebaut und versehen mit einer Anfrage des Absenders zum Austausch im Rahmen des Garantianspruchs sowie diese Zertifikats und der Rechnung.

Telefonnummer Technischer Dienst NOVY (bei einem Defekt): [phone].

Bewahren Sie dieses Dokument immer griffbereit auf.

FRANCE

DEUTSCHLAND und ÖSTERREICH

Dunstabzugshauben von Novy werden mit größmöglicher Sorgfalt hergestellt. Dennoch kann es zu einem Defektkommen. Sowohl während der Garantiefrist als auch darüber hinaus der technische Dienst von Novy das Gerät schnell und fachkundig reparieren, ohne dass dies die Lebensdauer des Gerätes beeinträchtigt. Beginn und Dauer der Garantiefrist

Die Garantiefrist beginn an dem Tag, an dem der Verkauf (Rechnungsdatum gilt als Beleg) das Gerät an den Verbraucher liefert. Die Garantiefrist beträgt vierundzwanzig Monate.

Einschränkungen

These Garantiefrist hat keine Gültigkeit, wenn es um Fehler goht, die auf normalen Verschleib, Missbrauch bzw. mangelnde Pflege oder nicht sachkundige Aufstellung zureuzfuhren sind. Andererseits erlischt der Garantieanspruch, wenn das Gerät mit Teilen repariert oder umgebaut wird, die nicht von unserem Hersteller stammen, oder wenn die Gerätekennnummern entfern oder verändert werden. Ein Garantieanspruch liegt ebenen Too viro, wenn das Gerät von Personen repariert oder verändert wird, die nicht die entsprechende Zulassung unserer Firma besizen.

Die vollständige Beste der Einschränkungen erhalten Sie auf Anfrage.

Die Garantiebedingungen gelten für in Belgien auf den Markt gebrachte und verwendete Geräte. Bei Inbetriebnahme eines in Belgien erworbenen Gerätes im Ausland oder eines im Ausland erworbenen Gerätes in Belgien hat sich der Verbraucher zu vergewissern, ob das Gerät den lokalen technischen Anforderungen (Gasqualität, Spannung, Freqenz, Installationsvorschriften, Klimabedingungen) gerecht wird. Schäden, die auf die Tatsache zurückzuführen sind, dass das Gerät für den gewünschten Verwendungszweck nicht geeignet ist und die notwendigen oder gewünschten Änderungen unangemessen sind, fallen nicht unter die Garantiebedingungen.

Reparaturanfrage

Wird ein Defekt an einem Ersatzteil festgestellt, ist es über den Fachhändler oder den Kuchenbauer an unsere Adresse zurrückzuschicken, undzar vollständig ausgebaut und versehen mit einer Anfrage des Absenders zum Austausch im Rahmen des Garantieanspruchs sowie dieses Zertifikats und der Rechnung. Bewahren Sie these Dokument immer griffbereit auf.

NOVY NEDERLAND B.V.

Garantietermiin en dekking

Die NOVY AG gehalt sich das Recht vor, zu jeder Zeit und ohne Vorbehalt die Konstruktion und die Preise ihrer Produkte zu ändern.
