BEDIENUNGSANLEITUNG ZTE7101P ZANUSSI

VOOR HET EERSTE GEBRUIK

Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Gebrauchsanleitung. Der Hersteller übernimmt keine Verantwortung für Verletzungen und Beschädigungen durch unsachgemäße Montage. Bewahren Sie die Gebrauchsanleitung griffbereit auf.

SICHERHEIT VON KINDERN UNDSCHUTZBEDÜRFTIGEN PERSONEN

WARNING!

Erstickungs- und Verletzungsgefahr sowie Gefahr einer dauerhaften Behinderung.

• Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und/oder mangelndem Wissen nur dann verwendet werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder in die sichere Verwendung des Geräts eingewiesen wurden und die mit dem Gerät verbundenen Gefahren verstanden haben.
• Kinder dürfen nicht mit dem Gerät speilen.
• Halten Sie Kinder unter 3 Jahren vom Gerät fern, wenn sie nicht ständig beaufsichtigt werden.
• Alle Verpackungsmaterialien von Kindern fernhalten.
• Alle Reinigungsmittel von Kindern fernhalten.
• Halten Sie Kinder und Haustiere vom geöffneten Gerät fern.
• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.
• Wartung oder Reinigung des Geräts)dürfen nicht von Kindern ohne Aufsicht erfolgen.

ALLGEMEINE SICHERHEIT

• Nehmen Sie keine technischen Änderungen am Gerät vor.
• Wenn der Wäschetrockner auf einer Waschmaschine aufgestellt wird, muss die Befestigung mithilfe des Bausatzes Wasch-Trocken-Säule erfolgen. Der Bausatz Wasch-Trocken

Säule, der bei ihrem autorisierten Lieferanten erhältlich ist, kann nur für die in der mitgelieferten Anleitung aufgeführten Geräte verwendet werden. Lesen Sie die Anleitung aufmerksam vor der Montage (siehe Montageanleitung).

• Das Gerät kann freiestehend oder unter einer Kuchenarbeitsplatte in einer Nische mit den entsprechenden Abmessungen montiert werden (siehe Montageanleitung).
• Das Gerätarf nicht hinter einer verschließbaren Tur, einer Schiebetür oder einer Tur mit einem Scharnier, das dem des Gerätes gegenüber liegt und eine vollständige Öffnung der Gerätetür verhindert, aufgestellt werden.
• Die Lüftungsöffnungen im Gerätesockel (falls vorhanden))dürfen nicht von einem Teppichboden blockiert werden.
• Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie safer, dass der Netzstecker nach der Montage noch zugänglich ist.
• Der Raum, in dem das Gerät aufgestellt wird, muss gut beluftet sein, damit keine Gase in den Raum zurückströmen, die von offenem Feuer oder von anderen Geräten stammen, die mit Brennstoffen arbeiten.
  Die Abluft darf nicht über denselben Abzug abgeleitet werden, durch den der Dunstabzug von mit Gas oder sonstigen Brennstoffen betriebenen Geräten gewährleistet wird. (falls zutreffend)
• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem autorisierten Kundenservice oder einer gleichermaßen qualifizierten Person ausgetauscht werden, um Gefahrenquellen zu vermeiden.
• Beachten Sie die maximale Beladungsmenge von 7 kg (siehe Kapitel „Programmtabelle“).
• Verwenden Sie das Gerät nicht, wenn es mit Industriebchemikalien gereinigt wurde.
• Wischen Sie die um das Gerät ggf. ingsammelten Flusen weg.

• Benutzen Sie das Gerät niemals ohne Filter. Reinigen Sie den Flusenfilter vor oder nach jedem Gebrauch.

• Trocknen Sie keine ungewaschenen Wäschestücke im Trockner.

• Wäschestücke, die mit Speiseöl verschmutzt sind oder die mit Aceton, Alkohol, Kerosin, Fleckentfernern, Terpentin und Wachsentfernern behandelt worden sind, müssen vor dem Trocknen in dem Wäschetrockner in Höheem Wasser und zusammenlichem Waschmittel gewaschen werden.
• Artikel wie Schaumgummi (Latexschaumgummi), Duschhauben, imprägnierte Textilien, gummibeschichtete Wäschestücke und Kleider oder Kissen mit Schaumgummipolster)dürfen in dem Gerät nicht getrocknet werden.
• Weichspüler oder ähnliche Produkte dürfen nur entsprechend den Herstelleranweisungen benutzt werden.
• Entfernen Sie alle Gegenstände, wie Feuerzeuge und Streichhölzer, aus den Taschen.
• Wenn Sie die Trockentrommel vor dem Ende des Trockengangs anhalten * müssen , entnahmen Sieitte scoff die gesamte Wäsche und breiten Sie diese zur Wärmeableitung aus.
• Der letzte Teil eines Trockenprogramms findet ohne Hitzestatt (Abkuhlzyklus), um sicherzustellen, dass die Wäsche auf einer Temperatur bleibt, bei der sie nicht beschädigt wird.
• Schalten Sie das Gerät immer aus undziehen Sie den Netzstecker aus der Steckdose, bevor Reinigungsrarbeitendurchgeführt werden.

SICHERHEITSANWEISUNGEN

MONTAGE

• Entfernen Sie das Verpackungsmaterial.
• Stellen Sie ein beschiediges Gerät nicht auf und benutzen Sie es nicht.
• Halten Sie sich an die mitgelieferte Montageanleitung.

• Seien Sie beim Umsetzen des Geräts vorsichtig, Denn es ist schwer. Tragen Sie stets Sicherheitshandschuhe.
  Das Gerätarf nicht an einem Ort aufgestellt oder verwendet werden, an dem die Temperatur unter 5^ absinken oder auf über 35^ steigen kann.

• Stellen Sie sicher, dass der Boden, auf dem das Gerät aufgestellt wird, etwa, hitzebeständig und sauber ist.

• Stellen Sie sicher, dass die Luft zwischen Gerät und Boden zirkulieren kann.
  Das Gerätarf ausschließlich stehend transportiert oder umgesetzt werden.
  Die Geräterückseite muss gegen die Wand zeigen.
• Überprüfen Sie den waagrechten Stand des Geräts mit einer Wasserwaage, wenn es an seinen endgültigen Platz gestellt wird. Richten Sie es gegebenenfalls mit den Schraubführten waagerecht aus.

ELEKTRISCHER ANSCHLUSS

WARNING! Brand- und Stromschlaggefahr.

Das Gerät muss geerdet sein.
- Stellen Sie sicher, dass die elektrischen Daten auf dem Typenschild den Daten ihrer Stromversorgung entsprechen. Wenden Sie sich andernfalls an eine Elektrofachkraft.
- Schlieben Sie das Gerät nur eine ordnungsgemäß installierte Schutzkontaktsteckdose an.
- Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.
- Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten. Ziehen Sie stets am Netzstecker.
- Fassen Sie das Netzkabel oder den Netzsteckern nicht mit nassen Händen an.
- Nur für GB und Irland. Das Gerät besitzt einen Netzstecker mit einer 13 A Sicherung. Muss die Sicherung im Netzstecker ausgetauscht werden, setzen Sie eine 13 A Sicherung des Typs ASTA (BS 1362) ein.
Das Gerat entspricht den EWG-Richtlinien.

GEBRAUCH

WARNING! Verletzungs-, Stromschlag-, Brand-, Verbrennungsgefahr sowie Risiko von Schäden am Gerät.

Das Gerät ist ausschließlich für die Verwendung im Haushalt vorgesehen.
- Beschädigte Wäschestreücke mit Wattierungen oder Fällungen dürfen nicht im Gerät getrocknet werden.
- Nur Textilien trocknen, die für Wäschetrockner geeignet sind. Beachten Sie die Pflegehinweise auf dem Textiletikett.

MONTAGE

AUSPACKEN

ACHTUNG! Entfernen Sie vor dem Gebrauch das gesamte Verpackungsmaterial.

• Für Wäsche, die mit einem Fleckenentferner gehandelt wurde, muss vor dem Trocknen ein zusätzlicher Spülgang durchgeführt werden.
  Das Kondenswasser/destillierte Wasser darf nicht getrunken oder für das Zubereiten von Speisen verwendet werden. Dies kann bei Menschench und Tier gesundheitliche Schäden hervorrufen.
• Setzen oder stellen Sie sich niemals auf die geöffnete Gerätetur.
• Trocknen Sie keine tropfnassen Wäschestücks im Trockner.

REINIGUNG UND PFLEGE

WARNING! Verletzungsgefahr sowie Risiko von Schäden am Gerät.

Reinigen Sie das Gerät nicht mit einem Wasser- oder Dampfstrahl.
- Reinigen Sie das Gerät mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger Benutzten Sie keine Scheuermittel, scheuernde Reinigungsschwämmen, Lösungsmittel oder Metallgegenstände.

ENTSORGUNG

WARNING! Verletzungs- und Erstickungsgefahr.

• Trennen Sie das Gerät von der Stromversorgung.
• Schneiden Sie das Netzkabel ab, und entsorgen Sie es.
• Entfernen Sie das Turschloss, um zu verhindern, dass sich Kinder oder Haustiere in dem Gerät einschliessen.

1 Offnen Sie die Einfulltur.
Ziehen Sie die Klebebänder innerhalb der Maschine oben von der Trommel ab.
3 Entfernen Sie den Folienschlauch und den Styroporoblock aus dem Gerät.

ENTLÜFTUNGSSCHLAUCH

Falls Sie sich bezüglich der Entlüftungsöffnung für das feste Gitter in der Wand/im Fenster entschieden haben, sollen den Sie sich in Ihrer Baustoffhandlung über die notwendigen Anschüsse und Installationsmöglichkeiten informieren.

Achten Sie darauf, dass der Entlüftungsschlauch nicht länger als 2 m ist und nicht mehr als 2 Krümmungen aufweist.

WARNING! Es muss beachtet werden, dass der Entlüfungsschlauch nicht beispelsweise an eine Dunstabzugshaube, einen Kamin oder ein Abgasrohr angeschlossen wird, durch den auch die Abgase eines Gerätes abgeleitet werden, das mit Brennstoffen betrieben wird.

Um Kondensationsprobleme zu vermeiden, ist es unerlässlich, den Trockner mit einem flexiblen Entlüfungsschlauch auszustatten, dessen „Auslassöffnung" mindestens hinter die Küchenmöbel reicht, noch better aber aus der Küche selbst hinaus führt. Damit das Gerät nicht überhjtzt, muss dieser Dampfauslass stets frei von Verstopfungen sein. Wird der Entlüfungsschlauch

an der Außenwand oder an der Decke fest installiert, muss eine Absaugleistung von mindestens 150m^3/Std . gewährleistet sein. Wird der Trockner geben einem Kuchenmöbel installiert, achen Sie darauf, dass der Schlauch nicht eingeklemmt wird. Wird der Entlüftungsschlauch teilweise eingequetscht, reduziert sich die Trockenleistung, und es kommt zu längeren Trockenzeiten und einem hohener Energieverbrauch. Wird der Entlüftungsschlauch komplett eingequetscht, werden möglicherweise die Sicherheitsausschalter aktiviert, mit denen das Geräut ausgestattet ist. Während des Betriebs des Wäschetrockners muss die Raumtemperatur im Bereich von +5^ und +35^ liegen, anderenfalls wird die Geräteleistung beeinträchtigt.

Ist der Entlüftungsschlauch lang und die Raumtemperatur niedrig, kann die Feuchtigkeit im Schlauchinneren kondensieren. Dies ist normal. Um diese Wasseransammlung im Schlauch zu verhindern, wird empfohlen, an der niedrigsten Stelle des Schlauchs ein kleines Loch (Durchmesser 3mm ) zu bohren. Stellen Sie dann einen einzelnen Behälter unter diesen Loch. (Siehe Abbildung, Punkt B.)

Das Gerät besitz 3
Luftaustrittsöffnungen: auf der linken und rechten Seite sowie auf der Rückseite.

Ziehen Sie die Ringmutter A aus der hinteren Luftastrittsöffnung hersa.
2 Schrauben Sie die Ringmutter auf den Schlauch und setzen Sie in die Öffnung ein.
3 Die nicht benutzten Austrittsöffnungen müssen mit den mitgelieferten Abdeckungen verschlossen werden.

WECHSEL DES TÜRANSCHLAGS

Um das Einfüllen und Entnehmen der Wäsche zu erleichtern, kann der Turanschlag gewechselt werden.

WARNING! Die Türarf nur von einem autorisierten Kundendiensttechniker gewechselt werden.

Wenden Sie sichitte an ihren autorisierten Kundendienst. Der Techniker wird den Wechsel des Turanschlags auf ihre Kosten vornehmen.

SONDERZUBEHÖR

- Bausatz Wasch-Trocken-Säule

Den Bausatz konnen Sie vom autorisierten Kundendienst oder Ihrhem Fachhändler beziehen.

Ermöglicht die Installation des Trockners auf einer Frontlader-Waschmaschine mit einer Tiefe zwischen 48 und 60 cm.

Lesen Sie aufmerksam die dem Bausatz beiliegende Anleitung.

EINFACHES STARTEN

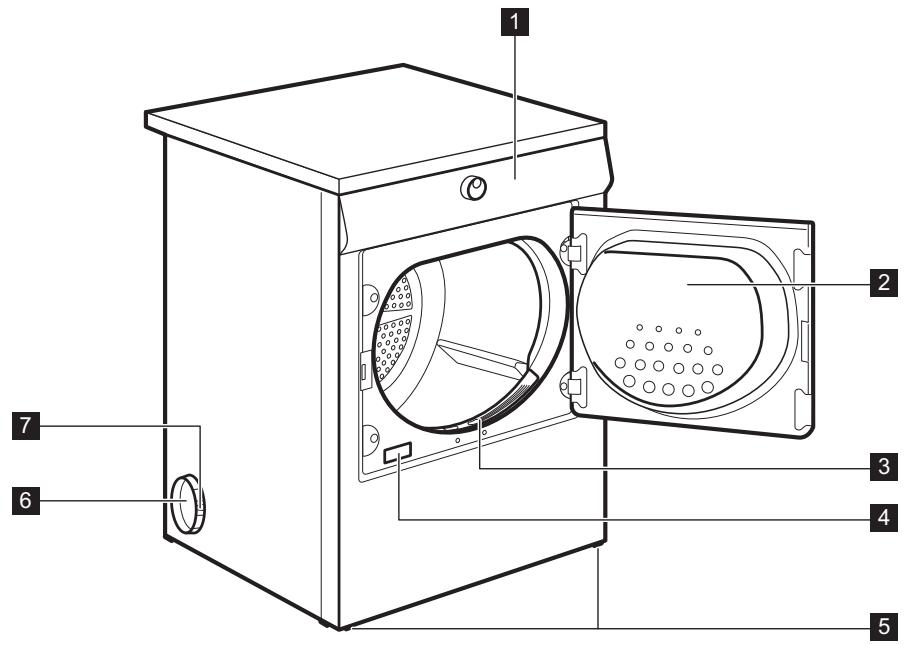

GERÄTEBESCHREIBUNG

1 Bedienfeld
2 Gerätür
3 Flusensieb
4 Typenschild
5 Schraubfübe

6 Entlüftungsauslasse seitlich/Entlüftungsauslass hinten
7 Ringmutter

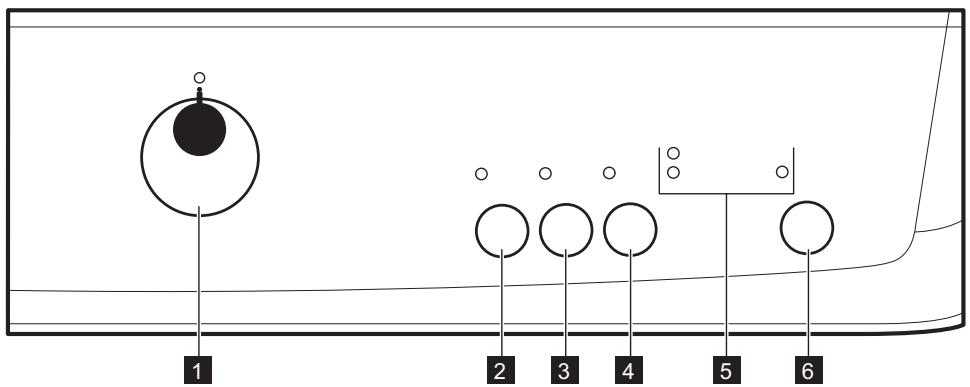

1 Programmwahlschalter und ① Aus-Schalter
2 Taste Lage temp. (Feinwäsche)
3 Taste Anti-kreuk (Knitterschutz)
4 Taste Zoemer (Summer)

5 Kontrollampen: Trocknen Ende/ Knitterschutz Condenseur (Wärmetauscher), Filtre (Sieb)
6 Taste Start/Pauze (Start/Pause)

PROGRAMMABELLE

Programme	Beladung	Beladung (max.)1)/ Pflegesymbol
Katoen (Koch-/Buntwäsche)
Extra Droog (Extra Trocken)	Trockengrad: Extratrocken.	7kg/ ☐ ☐
Sterkdroog (Stark-trocken)	Trockengrad: Starktrocken.	7kg/ ☐ ☐
Kastdroog (Schranktrocken)2)3)	Trockengrad: Schranktrocken.	7kg/ ☐ ☐
Strijkdroog+ (Leicht-trocken)	Trockengrad: Textilien, die noch gebügt werden müssen.	7kg/ ☐ ☐
Strijkdroog (Bügel-trocken)3)	Trockengrad: Bügeltrocken.	7kg/ ☐ ☐
Synthetica (Pflegeleicht)
Extra Droog (Extra Trocken)	Trockengrad: Extratrocken.	3kg/ 4kg
Kastdroog (Schrank-trocken)3)	Trockengrad: Schranktrocken.	3kg/ 4kg
Strijkdroog (Bügel-trocken)	Trockengrad: Bügeltrocken.	3kg/ 4kg
Spezial (Spezial)
30'	Zeitprogramm zum Trocknen einzelner Wäsches-tücke.	1 kg/ 2 kg
Strijkvrij(Leichtbögeln)	Pflegeleichte Textilien, die nur leicht gebügt werden müssen. Das Troknungsergebnis kann je nach Ge-webeart unterschiedlich ausfallen. Schütteln Sie jeder Wäschestück kein aus, bevor Sie es in das Gerät legen. Nehmen Sie die Wäsche unmittelbar nach Abschluss des Programms aus dem Gerät und hängen Sie sie auf Kleiderbügel.	1 kg (oder 5 Hemden)/ 2 kg
Mix	Baumwolle und pflegeleichte Wäsche. Niedertem-peraturprogramm. Schonprogramm mit warmer Luft.	3 kg/ 2 kg
Baby (Babywäsche)	Babyzyklus ist ein Sonderprogramm für Strampelhö-schen, die „tragefertig“ getrocknet werden.	2 kg/ 2 kg
Jeans	Zum Trocknen von Freizeitkleidung wie Jeans, Sweatshirts mit entsprechender Materialstärke (z. B. am Kragen, an den Manschetten und Nähten).	3kg/ 2 kg
Opfrissen (Auffrischen)	Auffrischen von Textilien nach längerer Lagerung.	1 kg

1) Die Angabe des maximalen Gewichts bezieht sich auf trockene Wäsche.
2) Das Katoen (Koch-/Buntwäsche) Kastdroog (Schranktrocken)-Programm ist das „Standardprogramm für Baumwolle" und eignet sich zum Trocknen von normaler, feuchter Baumwollwäsche und ist in Bezug auf den Energieverbrauch zum Trocknen feuchter Baumwollwäsche das effizienteste Programm.
3) Nur für Prüfinstute: Standardprogramme für Prüfungen sind im Dokument EN 61121 angegeben.

OPTIONEN

LAGE TEMP. (FEINWÄSCHE)

Mit dieser Option konnen Sie ein schonendes Trockenprogramm mit einer niedrigeren Temperatur auswahlen. Verwenden Sie diese Option für Wäsche mit dem Pflegekennzeichen (z.B. Textilien aus Acryl, Viskose).

ANTI-KREUK (KNITTERSCHUTZ)

Verlangert die standardmäßige Knitterschutzphase (30 Minuten) am Ende des Trockenprogramms auf 60 Minuten. Diese Funktion schützt die Textilien vor Knitterfalten. Während der Knitterschutzphase kann die Wäsche aus dem Gerät entnommen werden.

ZOEMER (SUMMER)

Sie horen einen Signalton:

amProgrammende
- zu Beginn und am Ende der Knitterschutzphase
- bei einer Unterbrechung des Programms

Das Signal ist standardmäßig aktiviert. Mit dieser Funktion können Sie den Ton ein- oder ausschalten.

Die Option Zoemer (Summer) kann für alle Programme eingestellt werden.

LABELLE DER OPTIONEN

Programme1)	Lage temp. (Feinwäsche)	Anti-kreuk (Knitter-schutz)	Zoemer (Summer)
Katoen (Koch-/Buntwäsche)
Extra Droog (Extra Trocken)	■	■	■
Sterkdroog (Stark-trocken)	■	■	■
Kastdroog (Schranktrocken)	■	■	■
Strijkdroog+ (Leicht-trocken)	■	■	■
Strijkdroog (Bügel-trocken)	■	■	■
Synthetica (Pflegeleicht)
Extra Droog (Extra Trocken)	■	■	■
Kastdroog (Schrank-trocken)	■	■	■
Strijkdroog (Bügel-trocken)	■	■	■
Spezial (Spezial)
30'	■	■	■
Strijkvrij (Leichtbügen)	■	■	■
Mix	■	■	■
Baby (Babywäsche)	■	■	■
Jeans	■	■	■
Opfrissen (Auffrischen)			■

1) Sie können zusammen mit dem Programm eine oder mehrere Optionen wahlen. Drücken Sie zum Ein-oder Ausschalten der Optionen das zugehörige Touchpad.

A) Taste Lage temp. (Feinwäsche)
B) Taste Anti-kreuk (Knitterschutz)
C) Taste Zoemer (Summer)
D) Taste Start/Pauze (Start/Pause)

SUMMER EIN-/AUSSCHALTEN

Zum Ein- und Ausschalten der akustischen Signale halten Sie die Touchpads (A) und (B) ca. 2 Sekunden gleichzeitig gedrückt.

EINSTELLEN DES RESTFEUCHTEGRADS DER WÄSCHE

Ändern des werkseitig eingestelltten

Restfeuchtegrads:

1. Wahlen Sie das gewünschte Programm mit dem Programmwahlschalter aus.
2. Warten Sie etwas 8 Sekunden.
3. Halten Sie die Tasten (B) und (D) gleichzeitig gedrückt.

VOR DER ERSTEN INBETRIEBNAHME

Führn Sie vor der erstmaligen Inbetriebnahme des Gerats die folgenden Schritte aus:

• Reinigen Sie die Trommel des Wäschetrockners mit einem feuchten Tuch.

TÄGLICHER GEBRAUCH

STARTEN SIE EIN PROGRAMM

1. Bereiten Sie die Wäsche vor und fülren Sie dieVBorbereitete Wäsche in das Gerät.

Eine der folgenden Kontrollampen wird aufleuchten:

Ende/Knitterschutz - hochster Trocknungsgrad
Trocknen - stärkerer Trocknungsgrad
Ende/Knitterschutz und

Trocknen voreingestellter Trocknungsgrad

1. Drücken Sie die Taste (D) wiederholt, bis die Kontrollampe des gewünschten Grads leuchtet.

2. Zur Bestätigung der Einstellung halten Sie die Tasten (B) und (D) ca. 2 Sekunden lang gleichzeitig gedrückt.

3. Beladen Sie die Trommel mit feuchter Wäsche und starten Sie ein kurzes Programm (z. B. 30 Minuten).

ACHTUNG! Stellen Sie beim

Schlieben der Turiherdass die Wasehichn zwechen der Turi und der Gummidichtung eingeklemmt ist.

1. Stellen Sie je nach Beladung das passende Programm und die entsprechenden Optionen ein.
2. Berühren Sie das Touchpad Start/Pauze (Start/ Pause).

Das Programm wird gestartet.

ÄNDERN EINES PROGRAMMS

1. Drehen Sie den Programmwahlschalter auf ① AUS.
2. Wahlen Sie das Programm.

AM PROGRAMMENDE

Am Ende eines Programms passiert Folgendes:

• Es ertont eine Signafolge (wenn der Summer eingescheltet ist).
  Die Kontrollampen Ende/Knitterschutz und Filtre (Sieb) leuchten auf.
  Die Kontrollampe Start/Pauze (Start/Pause) leuchtet.

Der Gerätebetrieb wird ca. weitere 30 Minuten in der Knitterschutzphase fortgeführrt.

Dadurch werden Wäschefalten beseitigt.

Sie haben die Möglichkeit, die Wäsche vor dem Ablauf der Knitterschutzphase aus dem Gerät zu halten. Für optimes Endergebnis empfehlen wir jeder, die Knitterschutzphase möglichst vollständig durchzuführen.

Am Ende der Knitterschutzphase passiert Folgendes:

Die Kontrollampe Start/Pauze (Start/Pause) erlischt.
1. Drehen Sie den Programmwahlschalter auf ① AUS.
2. Öffnen Sie die Geräteür.
3. Entnehmen Sie die Wäsche.
4. SchlieBen Sie die Gerätetur.

TIPPS UND HINWEISE

VORBEREITEN DER WÄSCHE

SchlieBen Sie ggf. alle ReiBverschlüsse.
- Wenn Sie Bettbezüge trocknen, knöpfen Sie diese zu.
- Binden Sie samentliche lose Gurtel oder Bänder (z. B. von Schürzen) zusammen, bevor Sie ein Programm starten.
- Entfernen Sie ähnliche Gegenstände aus den Taschen.
- Drehen Sie Wäschestücke mit Baumwollfutter auf links. Vergewissern Sie sich unbedingt, dass das Baumwollfutter außen ist.
- Wir empfehlen, die zu trocknende Gewebeart bei der Programmeinstellung zu berücksichtigten.

Reinigen Sie immer den Filter, wenn das Programm zu Ende ist.

STANDBY-FUNKTION

Um den Energieverbrauch zu senken, wird das Gerät über diese Funktion in folgenden Fällen automatisch ausgeschaltet:

• Wenn innerhalb von 5 Minuten nach dem Einsatz den Geräts kein Programm gestartet wird.
• 5 Minuten nach Programmende.

KONTROLLAMPEN

These Kontrollampen zeigen folgende Funktionen an:

• Trocknen: Die Kontrollampe zeigt an, dass sich das Gerät in der Trockenphase befindet.
  Ende/Knitterschutz :These Kontrollampe leuchtet nach der Abkuhlphase, wahrend der Knitterschutzphase und am Programmende auf.

• Filtre (Sieb):Diese Kontrolllampe leuchtet nach Programmende und weist daraufhin, dass die Siebe gereinigt werden müssen.

• Bunte und helle Textilien sollenn nicht zusammen getrocknet werden. Kräftige Farben können auf hellere abfürben.

• Achten Sie auf die Auswahl von geeigneten Programmen für Trikotwäsche und Strickwaren, um das Einlaufen der Wäsche zu verhindern.
• Stellen Sie sicher, dass das Wäschegewicht den in der Programmtabelle angegebenen Maximalwert nicht überschreitet.
• Trocknen Sie nur Textilien, die für Wäschetrockner geeignet sind. Beachten Sie die Pflegehinweise auf dem Textiletikett.

Textiletikett	Beschreibung
○	Textilien, die für Wäschetrockner geeignet sind.
○	Textilien, die für Wäschetrockner geeignet sind. Wahlen Sie ein Programm mit Standardtemperatur.
○	Textilien, die für Wäschetrockner geeignet sind. Wahlen Sie ein Programm mit eier niedrigeren Temperatur.
○	Textilien, die für Wäschetrockner nicht geeignet sind.

REINIGUNG UND PFLEGE

REINIGEN DES SIEBS

Am Ende eines jeder Programms leuchtet die Sieb-Anzeige, um Sie darauf hinzuweisen, dass das Sieb gereinigt werden muss.

Das Sieb hält Flusen zurück. Die Flusen losen sich während des Trockengangs von der Wäsche.

1 Offnen Sie die Tur.
Ziehen Sie das Sieb herself.
3 Öffnen Sie das Sieb.
4 Reinigen Sie das Sieb mit der feuchten Hand.
5 Reinigen Sie das Sieb bei Bedarf mit einer Bürste und warmem Wasser.
SchlieBen Sie das Sieb.
7 Entfernen Sie die Flusen vom Filtersockel. Hierfür konnen Sie einen Staubsauger benutzen.
8 Setzen Sie den Filter in den Sockel ein.

REINIGEN DER TROMMEL

WARNING! Ziehen Sie vor der Reinigung des Geräts den Netzstecker.

Verwenden Sie einen handelsüblichen neutralen Reiniger zur Reinigung der Trommelinnenflächen und Wäscheabweiser. Trocknen Sie die gereinigten Flächen mit einem weichen Tuch.

ACHTUNG! Verwenden Sie keine Scheuermittel oder Metallschwammchen zum Reinigen der Trommel.

BEDIENFELD UND GEHÄUSE REINIGEN

Verwenden Sie einen handelsüblichen neutralen Reiniger zur Reinigung des Bedienfelds und Gehäuses.

FEHLERSUCHE

Problem	Mögliche Abhilfe
Das Gerätlässt sich nicht einschalten.	Vergewissern Sie sich, dass der Netzstecker in die Netzsteckdose eingesteckt ist.
	Kontrollieren Sie die Sicherung der Hausinstalla-tion.
Das Programm startet nicht.	Drücken Sie Start/Pauze (Start/Pause).
	Vergewissern Sie sich, dass die Tür geschlossen ist.
Die Gerätetur schließt nicht.	Vergewissern Sie sich, dass das Sieb ordnungs-gemäß eingesetzt ist.
	Stellen Sie safer, dass die Wäsche nicht zwi-schen der Gerätetur und der Gummidichtigung eingeklemmt ist.
Im Display wird eine zu lange Programmdauer angezeigt.1)	Vergewissern Sie sich, dass das Wäschege-wicht mit der Programmdauer übereinstimmt.
	Vergewissern Sie sich, dass der Filter sauber ist.
	Die Wäsche ist zu feucht. Schleudern Sie die Wäsche noch einmal in der Waschmaschine.
	Vergewissern Sie sich, dass die Raumtempera-tur nicht zu hoch ist.
Im Display wird eine zu kurze Programmdauer angezeigt.	Wählen Sie das Programm Tijd (Zeitgesteuertes Trocknen) oder Extra Droog (Extra Trocken).
Das Display zeigt Err2).	Wenn Sie ein neues Programm einstellen möchten, schalten Sie das Gerät aus und wieder ein.
	Vergewissern Sie sich, dass die gewählten Zu-satzoptionen für das eingestellte Programm geeignet sind.
Das Display zeigt (z. B. E51)2)	Schalten Sie das Gerät aus und wieder ein. Starten Sie ein neues Programm. Tritt das Prob-lem erneut auf, wenden Sie sich an den Kunden-dienst.

1) Nach spätestens 5 Stunden wird das Programm automatisch beendet.
2) bei den Trockern an, die mit einem Display ausgerüstet sind.

Nicht zufriedenstellende

Trocknungsergebnisse

• Sie haben ein falsches Programm gewählt.
  Das Sieb ist verstopft.
  Das Gerät war überladen.

Die Trommel ist schmutzig.
- Der Leitfähigkeitssensor ist nicht richtig eingestellt.
Die Luftrungsschlitze sind verstopf.

TECHNISCHE DATEN

Höhe x Breite x Tiefe	850 x 600 x 600 mm (maximal 630 mm)
Max. Tiefe bei geöffneter Gerätetur	1090 mm
Max. Breite bei geöffneter Gerätetur	950 mm
Höhenverstellbar	850 mm (+ 15 mm - Fußbeinstellung)
Trommelvolumen	108 Liter
Max. Fassungsvermögen	7 kg
Spannung	230 V
Frequenz	50 Hz
Notwendige Sicherung	16 A
Gesamte Leistungsaufnahme	2600 W
Energie-Effizienzklasse	C
Energieverbrauch 1)	4,25 kWh
Jährlicher Energieverbrauch 2)	512 kWh
Leistungsaufnahme im Ein-Zustand	0,70 W
Leistungsaufnahme im Aus-Zustand	0,70 W
Verwendungsart	Haushalt
Zulässige Umgebungstemperatur	+5 °C bis +35 °C
Die Schutzverkleidung gewährleistet einen Schutz gegen das Eindringen von festen Fremdkörpmen und Spritzwasser (Feuchtigkeit), außer an den Stellen, an denen das Niederspannings-gerät keinen Schutz gegen Feuchtigkeit besitzt.	IPX4

1) Gemäß EN 61121; bei einer Beladung von 7 kg Baumwolle und einer Drehzahl von 1000 U/min.
2) Jährlicher Energieverbrauch in kWh, ausgehend von 160 Trockenprogrammen mit dem Standard-Baumwollprogramm bei voller Beladung und bei Teilbeladung und vom Verbrauch der energiesparenden Betriebsmodi. Der tatsächliche Energieverbrauch pro Trockenprogramm hangt davon ab, wie das Gerät verwendet wird (VERORDNUNG (EU) Nr. 392/2012).

VERBRAUCHSWERTE

Programm	U/min / Restfeuchte	Trockenzeit	Energiever-brauch
Katoen (Koch-/Buntwäsche) 7 kg
Kastdroog (Schrank-trocken)	1400 U/min / 50%	100 Min.	3,70 kWh
	1000 U/min / 60%	115 Min.	4,25 kWh
Strijkdroog (Bügel-trocken)	1400 U/min / 50%	75 Min.	2,55 kWh
	1000 U/min / 60%	87 Min.	3,20 kWh
Synthetica (Pflegeleicht) 3 kg
Kastdroog (Schrank-trocken)	1200 U/min / 40 %	40 Min.	1,20 kWh
	800 U/min / 50%	46 Min.	1,47 kWh

UMWELTTIPPS

Recycleln Sie Materialien mit dem Symbol Entsorgen Sie die Verpackung in den entspruchenden Recyclingbehältern. Recycleln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie Geräte

mit diesen Symbol nicht mit dem Hausmüll. Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.

WWW.ZANUSSI.COM/SHOP
