| Produkttyp | Dunstabzugshaube |
| Marke | FRANKE |
| Modell | SIRIO FDS 954 XS |
| Installation | Teleskopkamin, Wandbefestigung |
| Mindestsicherheitsabstand | 650 mm über der Kochfläche |
| Luftaustrittsdurchmesser | 120 mm oder 150 mm (mit beiliegendem Reduzierstück) |
| Funktionen | 3 Saugstufen (V1 leise, V2 mittel, V3 maximal), Beleuchtung |
| Beleuchtung | Glühlampe 40 W |
| Fettfilter | Metall, spülmaschinenfest (alle 2 Monate) |
| Geruchsfilter | Aktivkohle, Austausch alle 4 Monate (Umluftbetrieb) |
| Stromversorgung | Netzanschluss mit zweipoligem Schalter (Kontaktöffnung ≥ 3 mm) |
| Verwendung | Haushalt, Beseitigung von Kochgerüchen |
| Oberflächenpflege | Feuchtes Tuch und neutrales Flüssigwaschmittel |
| Mitgelieferte Ersatzteile | Reduzierstück Ø 150-120 mm, Luftauslassanschluss, Schellen, Schrauben, Dübel |
Häufig gestellte Fragen - SIRIO FDS 954 XS FRANKE
Benutzerfragen zu SIRIO FDS 954 XS FRANKE
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Hausgeräte kostenlos im PDF-Format! Finden Sie Ihr Handbuch SIRIO FDS 954 XS - FRANKE und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. SIRIO FDS 954 XS von der Marke FRANKE.
BEDIENUNGSANLEITUNG SIRIO FDS 954 XS FRANKE
Bedienungsanleitung und Einrichtung Dunstabzugshaube
FDL 654
FDL 954

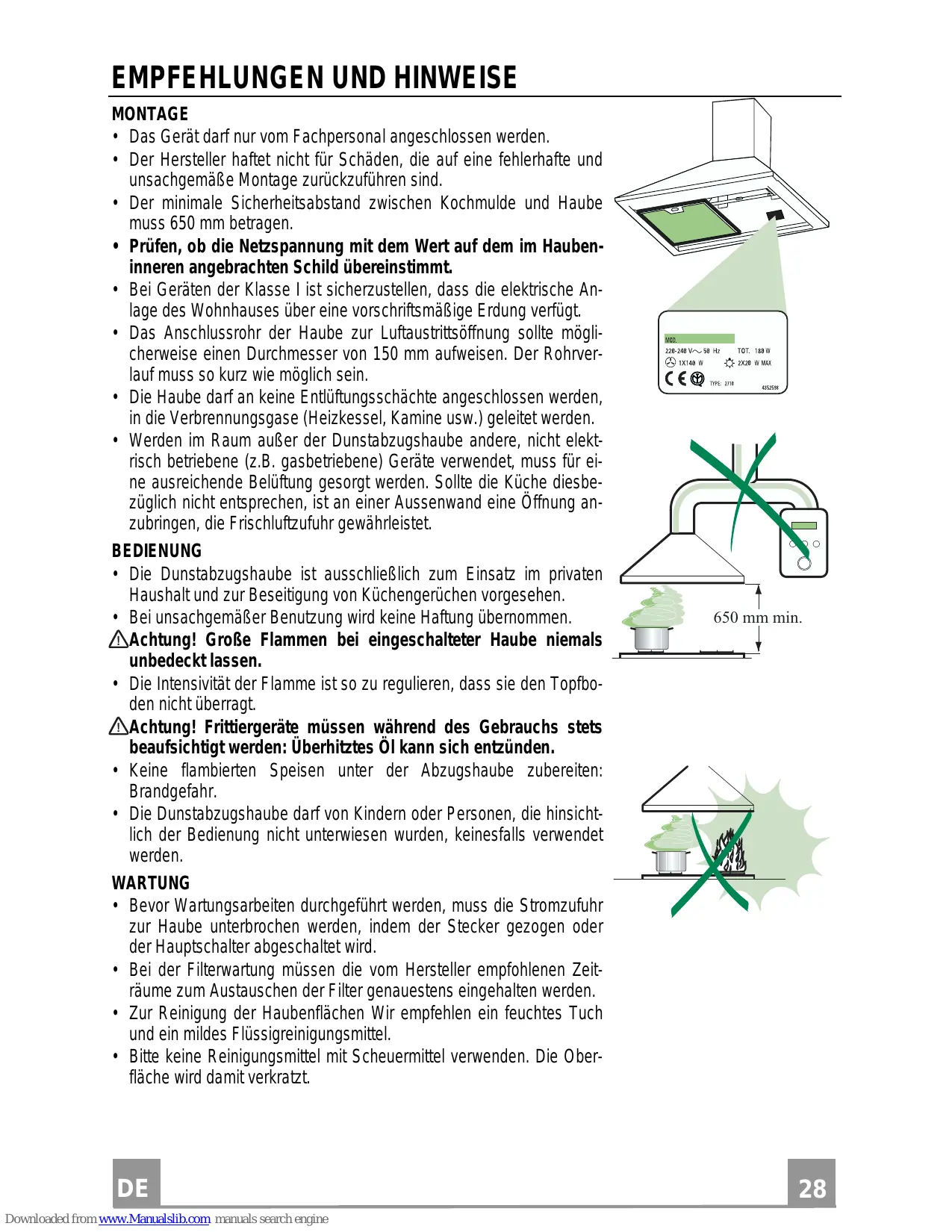

Bedienungsanleitung INHALTSVERZEICHNIS
EMPFEHLUNGEN UND HINWEISE 28 CHARACTERISTIKEN 29 MONTAGE 30 BEDIENUNG 33 WARTUNG 34
Kullanim Kilavuku ICERIKLER
TAVSIYELER VE ÖNERILER 35 ÖZELLIKLER 36 MONTAJ 37 KULLANIM 40 BAKIM 41
INSTALLAZIONE
- Das Gerät darf nur vom Fachpersonal angeschlossen werden.
- Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte und unsachgemäße Montage zurückzuführen sind.

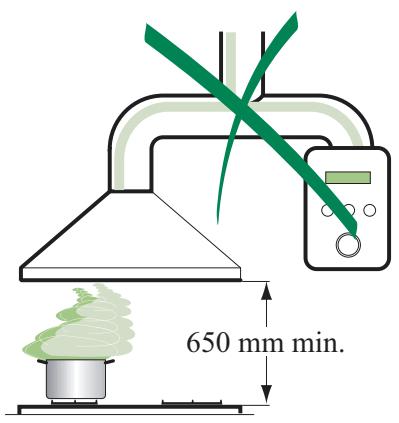

- Der minimale Sicherheitsabstand zwischen Kochmulde und Haube muss 650 mm betragen.

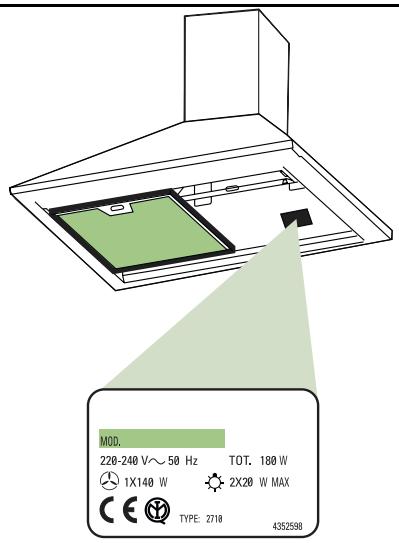

- Prüfen, ob die Netzspannung mit dem Wert auf dem im Haubeninneren angebrachten Schild übereinstimmt.
- Bei Geräten der Klasse I ist sicherzustellen, dass die elektrische Anlage des Wohnhauses über eine vorschriftsmäßige Erdung verfügt.
- Das Anschlussrohr der Haube zur Luftaustrittsöffnung sollte möglichst einen Durchmesser von 150 mm aufweisen. Der Rohrverlauf muss so kurz wie möglich sein.
- Die Haube darf an keine Entlüftungsschächte angeschlossen werden, in die Verbrennungsgase (Heizkessel, Kamine usw.) geleitet werden.
- Werden im Raum außer der Dunstabzugshaube andere, nicht elektrisch betriebene (z.B. gasbetriebene) Geräte verwendet, muss für eine ausreichende Belüftung gesorgt werden. Sollte die Küche diesbezüglich nicht entsprechen, ist an einer Außenwand eine Öffnung anzubringen, die Frischluftzufuhr gewährleistet.
BEDIENUNG
- Die Dunstabzugshaube ist ausschließlich zum Einsatz im privaten Haushalt und zur Beseitigung von Küchengerüchen vorgesehen.
- Bei unsachgemäßer Benutzung wird keine Haftung übernommen.

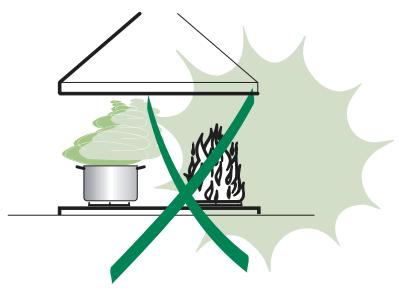

Achtung! Große Flammen bei eingeschalteter Haube niemals unbedeckt lassen. Die Intensität der Flamme ist so zu regulieren, dass sie den Topfboden nicht überragt.
Achtung! Frittiergeräte müssen während des Gebrauchs stets beaufsichtigt werden: Überhitztes Öl kann sich entzünden.
- Keine flambierten Speisen unter der Abzugshaube zubereiten: Brandgefahr.
- Die Dunstabzugshaube darf von Kindern oder Personen, die hinsichtlich der Bedienung nicht unterwiesen wurden, keinesfalls verwendet werden.
WARTUNG
- Bevor Wartungsarbeiten durchgeführt werden, muss die Stromzufuhr zur Haube unterbrochen werden, indem der Stecker gezogen oder der Hauptschalter abgeschaltet wird.
- Bei der Filterwartung müssen die vom Hersteller empfohlenen Zeiträume zum Austauschen der Filter genauestens eingehalten werden.
- Zur Reinigung der Haubenflächen empfehlen wir ein feuchtes Tuch und ein mildes Flüssigreinigungsmittel. Bitte keine Reinigungsmittel mit Scheuermittel verwenden. Die Oberfläche wird damit verkratzt.

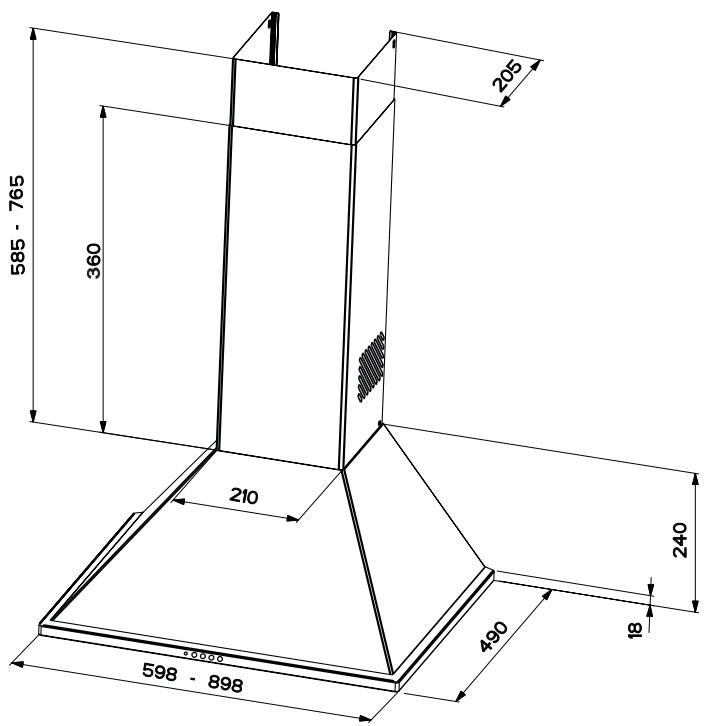

Platzbedarf

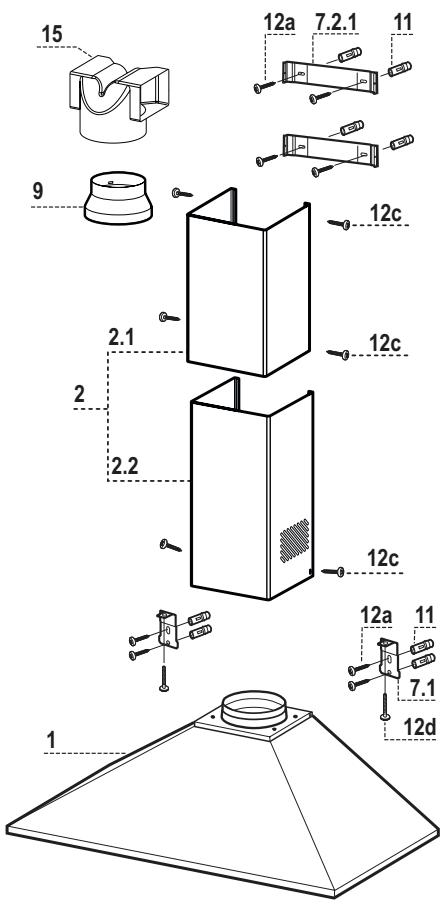

Komponenten
| Pos. | St. | Produktkomponenten |
| 1 | 1 | Haubenkörper mit Schaltern, Beleuchtung, Geblüse-gruppe, Filtern |
| 2 | 1 | Teleskopkamin bestehend aus: |
| 2.1 | 1 | oberer Kaminteil |
| 2.2 | 1 | unterer Kaminteil |
| 9 | 1 | Reduzierflansch ø 150-120 mm |
| 15 | 1 | Luftaustritt-Anschlussstück |
Pos. St. Montagekomponenten
7.1 2 Befestigungsbügel Haubenkörper 7.2.1 2 Befestigungsbügel oberer Kaminteil 11 8 Dübel 12a 8 Schrauben 4,2 x 44,4 12c 6 Schrauben 2,9 x 9,5 12d 2 Schrauben M4 x 25
St. Dokumentation
1 Bedienungsanleitung

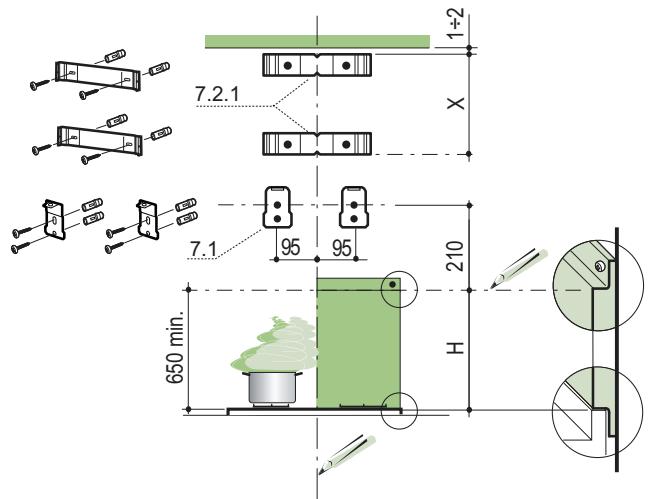

Bohren der Befestigungslöcher und Fixieren der Befestigungsbügel

Achtung: Bitte beachten Sie bei der Montage das Gewicht der kompletten Haube. Die Tragfähigkeit der Decke oder alternativ der Trägerplatte für diese Zugbelastung muss vor der Montage geprüft und gegebenenfalls durch die Anbringung von geeigneten Befestigungs- oder Stabilisierungselementen hergestellt werden. Kann eine hinreichende Tragfähigkeit nicht sichergestellt werden, ist von einer Montage abzusehen.
Nachstehende Linien an die Wand zeichnen: - eine vertikale Linie bis zur Decke oder oberen Begrenzung, und zwar in der Mitte des Bereiches, in dem die Haube montiert werden soll; - eine horizontale Linie: mit einem minimalen Abstand von 650 mm zur Kochfläche bei Montage ohne Rückwandpaneel; mit einem Abstand H (H = Höhe des sichtbaren Teils des Rückwandpaneels) bei Montage mit Rückwandpaneel. - Einen Bügel 7.2.1 zirka 1-2 mm unter der Decke oder oberen Begrenzung an die Wand legen und seinen Mittelpunkt (Einschnitt) auf die vertikale Bezugslinie ausrichten. - Die Mitte der beiden Bügellöcher an der Wand markieren. - Den zweiten Bügel 7.2.1 an die Wand legen, wobei ein Abstand X mm vom oberen Bügel einzuhalten ist (X = Höhe des jeweiligen oberen Kaminteils); den Mittelpunkt (Einschnitt) auf die vertikale Bezugslinie ausrichten. - Die Mitte der Bügellöcher an der Wand markieren. - Einen der beiden Bügel 7.1 95 mm von der vertikalen Bezugslinie und 210 mm oberhalb der horizontalen Bezugslinie auflegen. - Die Mittelpunkte der Bügelbohrungen an der Wand markieren. - Gleichermaßen an der gegenüberliegenden Seite vorgehen.
Das Rückwandpaneel wird vor der Dunstabzugshaube montiert; falls es sowohl an der Ober- wie auch Unterseite befestigt werden soll, muss es vor Montage der Unterschränke in korrekter Höhe fixiert werden. Da es sich hierbei um einen komplexen Arbeitsschritt handelt, muss dieser Vorgang vom Kücheninstallateur bzw. auf jeden Fall von erfahrenem Personal durchgeführt werden, das die Endmaße der Küchenmöbel kennt.
Wird das Rückwandpaneel nur oben fixiert, ist wie nachstehend vorzugehen:
- Das Paneel auf den Unterschrank stellen und den unteren Rand zwischen Arbeitsfläche und Wand schieben, wobei die Rückwand auf die vertikale Bezugslinie auszurichten ist.
- Die Bohrungen an der oberen Kante kennzeichnen.
- Mit einem Bohrer Ø 8 mm die markierten Punkte bohren.
- Die Dübel 11 in die Bohrungen einführen. Die Bügel mit den mitgelieferten Schrauben 12a (4,2 x 44,4) fixieren.
- Falls ein Rückwandpaneel vorhanden ist, dieses mit den mitgelieferten Schrauben 12a (4,2 x 44,4) fixieren.

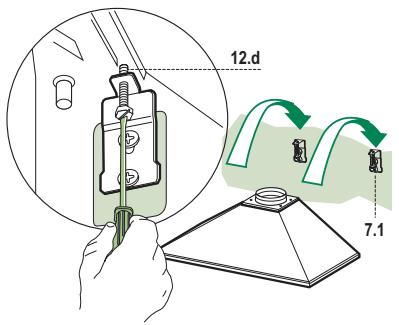

- Bei den Bügeln 7.1 die 2 mitgelieferten Schrauben 12d einschrauben.
- Den Haubenkörper bei den Haltebügeln 7.1 einhängen und auf die vertikale Linie ausrichten.
- Mit Hilfe der Schrauben 12d vom Haubenunteren her den Haubenkörper ausrichten.

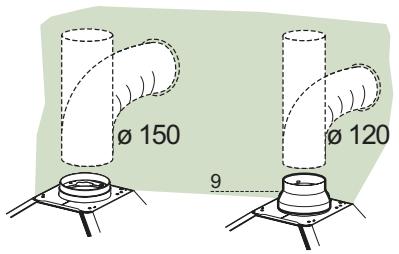

Anschluss der Abluftversion
Bei Abluftbetrieb kann die Haube vom Installateur wahlweise mittels Rohr oder Schlauch (Ø 150 oder 120 mm) an die Außenrohrleitung angeschlossen werden.
- Bei Verwendung eines Anschlussrohres Ø 120 den Reduzierflansch 9 am Haubenaustritt anbringen.
- Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert. Eventuell vorhandene Aktivkohlefilter entnehmen.

Achtung! Alle Querschnittänderungen oder Richtungsänderungen des Abluftkanals reduzieren die Leistung der Haube.

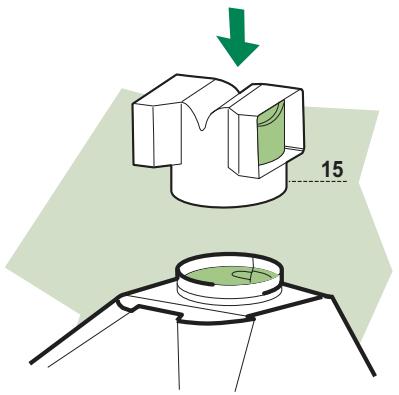

ANSCHLUSS IN UMLUFTVERSION
- Das Anschlussstück 15 beim Luftaustritt des Haubenkörpers eindrücken.
- Sicherstellen, dass der Aktivkohle-Geruchsfilter vorhanden ist.

Elektroanschluss
Vor der Installation die Netzspannung durch Herausdrehen der Sicherung oder Ausschalten des Hauptschalters stromlos machen.
- Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter mit einem Öffnungsweg von mindestens 3 mm zwischengeschaltet werden.

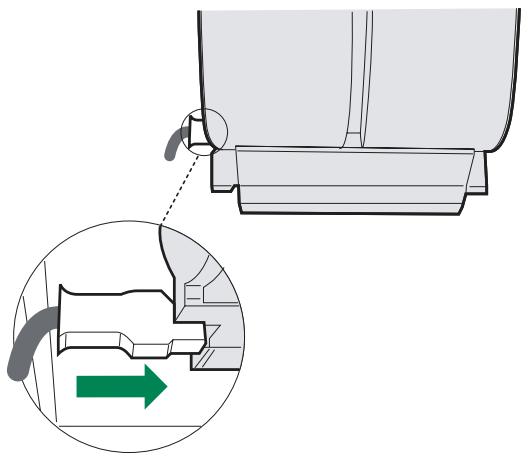

- Entfernen Sie die Fettfilter (s. Abschnitt „Wartung") und versichern Sie sich, dass die Kabelverbindung in die Steckdose des Gebläses einwandfrei eingesteckt wird. Achtung: Das Gerät nur an die Netzspannung, die im Typenschild angegeben ist, anschließen.

Kaminmontage
Oberer Kaminteil
Die beiden seitlichen Schenkel leicht auseinanderbiegen, hinter den Bügeln 7.2.1 einhängen und bis zum Anschlag wieder zusammenschieben. - Bei den Bügeln mit Hilfe der 4 mitgelieferten Schrauben 12e (2,9 x 9,5) fixieren.

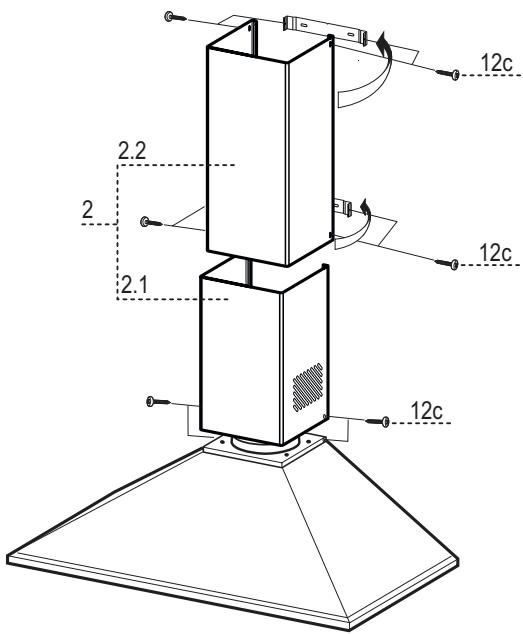

Unterer Kaminteil
- Die beiden seitlichen Schenkel des Kaminteils leicht auseinanderbiegen, zwischen dem oberen Kaminteil und der Wand einhängen und bis zum Anschlag wieder zusammenschieben.
- Den unteren Kaminteil an der Seite bei den entsprechenden Buchsen mit 2 der mitgelieferten Schrauben 12c fixieren.
- Sicherstellen, dass sie korrekt beim Luftaustritt-Anschluss 15 eingerastet sind.

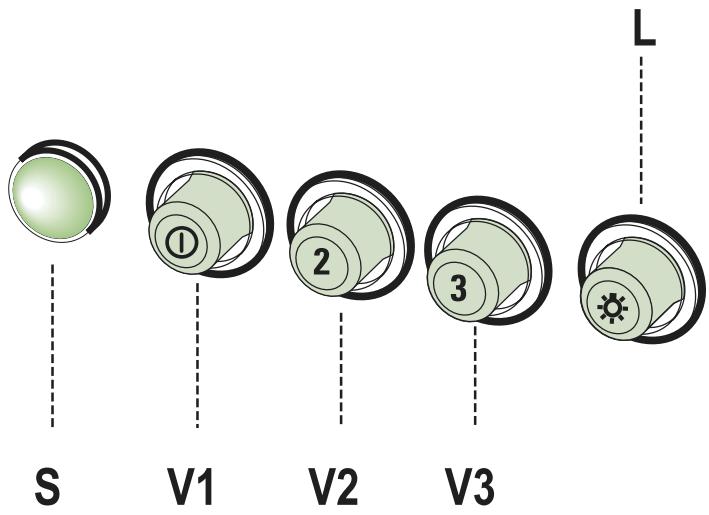

| L | Beleucht. | Schaltet die Beleuchtung ein und aus. |
| S | Led | Betriebsanzeigelampe. |
| V1 | Motor | Schaltet den Gebläsemotor mit minimaler Geschwindigkeit ein oder aus. Diese Stufe ist für einen ständigen und weitere leisen Luftautausch bei geringer Kochdunstentwicklung geeignet. |
| V2 | Geschw. | Mittlere Gebläsestufe, eignet sich aufgrund des gute Verhältnisses zwischen Fördervolumen und Geräuschentwicklung für die meisten Anwendungssituationen. |
| V3 | Geschw. | Höchste Gebläsestufe, eignet sich für starke Kochdunstentwicklung, auch über längerere Zeit hin. |
Fettfilter

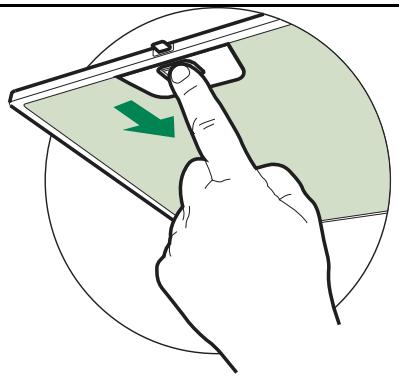

SELBSTTRAGENDER METALLFETTFILTER REINIGUNG
- Sie müssen nach 2-monatigem Betrieb bzw. bei starkem Einsatz auch früher gereinigt werden, was im Geschirrspüler möglich ist.
- Die Filter nacheinander aushaken, indem sie auf die Rückseite der Gruppe geschoben und gleichzeitig nach unten gezogen werden.
- Die Filter reinigen (darauf achten, sie nicht zu verbiegen) und vor der Remontage trocknen lassen.
- Bei der Remontage ist darauf zu achten, dass sich der Griff auf der sichtbaren Außenseite befindet.

Geruchsfilter (Umluftversion)
Sie können weder gewaschen noch wiederverwendet werden und sind alle 4 Betriebsmonate bzw. bei starkem Einsatz auch häufiger auszutauschen.

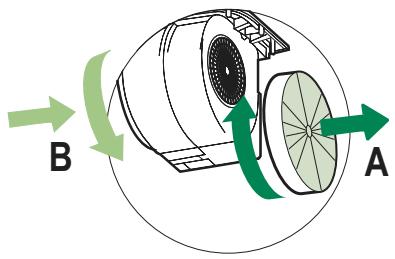

AUSTAUSCHEN DER AKTIVKOHLE FILTER
Die Metallfettfilter entnehmen. - Den gesättigten Aktivkohle-Geruchsfilter wie gezeigt entfernen (A). - Die neuen Filter wie gezeigt montieren (B). Die Metallfettfilter wieder montieren. - Die Kohlefilter können mit dem Hausmüll entsorgt werden.

Beleuchtung

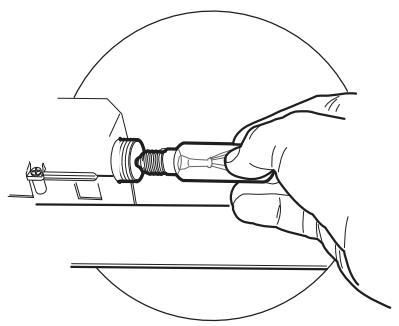

AUSWECHSELN DER LAMPEN
Glühlampen 40W
Die Metallfettfilter entfernen. Die Lampen ausschrauben und durch gleichwertige ersetzen. Die Metallfettfilter wieder montieren.

MONTAJ
Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgen dieses Produktes schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produktes erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.
