Ürün tipi	Aspiratörlü davlumbaz
Marka	FRANKE
Model	SIRIO FDS 954 XS
Kurulum	Teleskopik baca, duvara montaj
Minimum güvenlik mesafesi	Pişirme yüzeyinin 650 mm üzerinde
Hava çıkış çapı	120 mm veya 150 mm (redüktör ile birlikte verilir)
Fonksiyonlar	3 emiş hızı (V1 sessiz, V2 orta, V3 maksimum), aydınlatma
Aydınlatma	40 W akkor lamba
Yağ filtresi	Metal, bulaşık makinesinde yıkanabilir (her 2 ayda bir)
Koku filtresi	Aktif karbon, her 4 ayda bir değiştirilir (filtreli versiyon)
Elektrik beslemesi	Şebeke, iki kutuplu anahtar (kontak açıklığı ≥ 3 mm)
Kullanım	Ev tipi, pişirme kokularını giderme
Yüzey bakımı	Nemli bez ve nötr sıvı deterjan
Dahil olan parçalar	Redüksiyon flanşı Ø 150-120 mm, hava çıkış bağlantısı, flanşlar, vidalar, dübeller

Sık sorulan sorular - SIRIO FDS 954 XS FRANKE

Davlumbaz ile ocak arasındaki minimum mesafe nedir?

Minimum güvenlik mesafesi, pişirme yüzeyi ile davlumbaz arasında 650 mm'dir.

Metal yağ fitreleri nasıl temizlenir?

Metal yağ fitreleri bulaşık makinesinde yıkanabilir. Yaklaşık her 2 ayda bir veya yoğun kullanımda daha sık yıkanması önerilir. Yıkadıktan sonra, tekrar takmadan önce kurumaya bırakın ve tutamağın görünür olduğundan emin olun.

Aktif karbon fitreleri nasıl değiştirilir?

Önce metal yağ fitrelerini çıkarın. Ardından doymuş karbon fitrelerini (A) çıkarın ve yenilerini takın (B). Metal fitreleri tekrar takın. Karbon fitreler en az her 4 ayda bir veya yoğun kullanımda daha sık değiştirilmelidir.

Davlumbaz emişli versiyonda nasıl kurulur?

Davlumbazı, 150 mm veya 120 mm çapında sert veya esnek bir boru ile çıkış borusuna bağlayın. 120 mm boru kullanıyorsanız, verilen redüksiyon flanşını davlumbaz gövdesinin çıkışına takın. Boruyu kelepçelerle sabitleyin (verilmez). Varsa karbon fitreleri çıkarın.

Davlumbaz filtreli versiyonda nasıl kurulur?

Verilen hava çıkış bağlantısını davlumbaz gövdesinin çıkışına bastırarak takın. Aktif karbon koku fitrelerinin takılı olduğundan emin olun.

Davlumbaz çalışmıyorsa ne yapmalı?

Önce davlumbazın doğru şekilde takılı olduğunu ve iki kutuplu anahtarın aktif olduğunu kontrol edin. Güç kablosu konnektörünün difüzör prizine iyice takılı olduğundan emin olun. Sorun devam ederse bir profesyonele başvurun.

Davlumbaz ampulü nasıl değiştirilir?

Metal yağ fitrelerini çıkarın. 40 W akkor lambaları sökün ve aynı özelliklere sahip yenileriyle değiştirin. Metal fitreleri tekrar takın.

Davlumbazı gazlı cihazlarla kullanabilir miyim?

Evet, ancak odanın yeterli havalandırmasını sağlamalısınız. Mutfağın dışarıya açılan bir açıklığı yoksa, temiz hava girişini garanti etmek için dışarıyla iletişim kuran bir açıklık yapın. Davlumbazı asla yanma dumanı tahliye borularına (kombi, baca vb.) bağlamayın.

Karbon fitrelerinin değiştirme periyodu nedir?

Karbon fitreler en az her 4 ayda bir veya yoğun kullanımda daha sık değiştirilmelidir. Yıkanamaz veya yenilenemezler.

Davlumbaz elektrik bağlantısı nasıl yapılır?

Davlumbazı, en az 3 mm kontak açıklığına sahip iki kutuplu bir anahtar aracılığıyla şebekeye bağlayın. Bakım işlemlerinden önce davlumbazın fişini çekin veya ana şalteri kullanın.

KULLANIM KILAVUZU SIRIO FDS 954 XS FRANKE

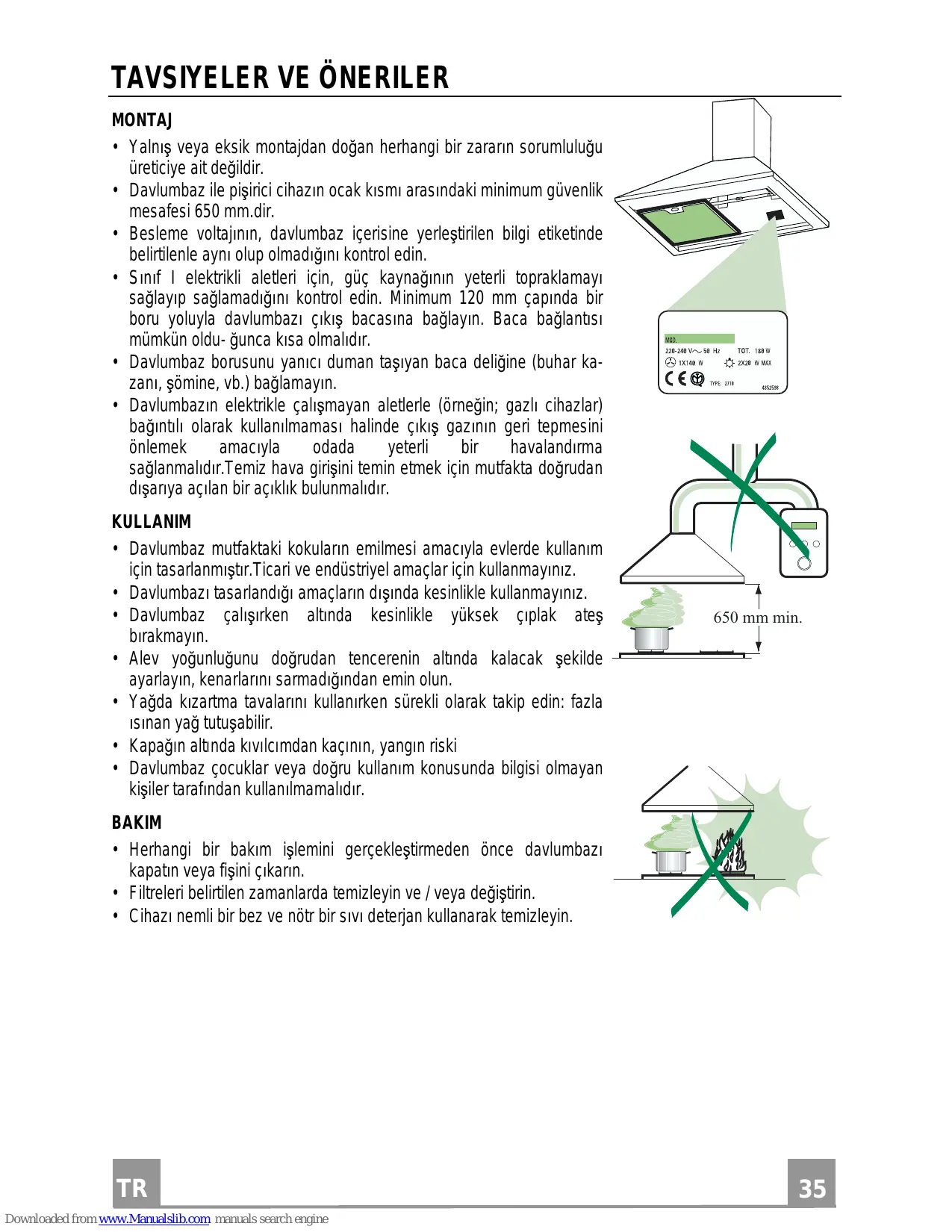

• Yanlış veya eksik montajdan doğan herhangi bir zararın sorumluluğu üreticiye ait değildir.

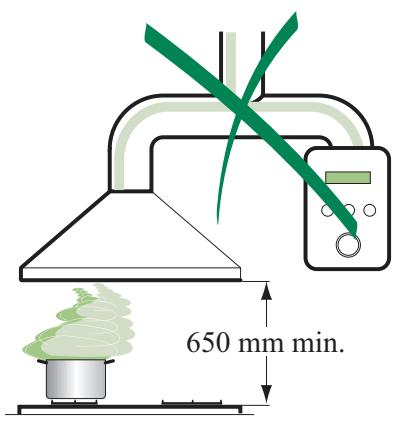

• Davlumbaz ile pişirici cihazın ocak kısmı arasındaki minimum güvenlik mesafesi 650 mm'dir.

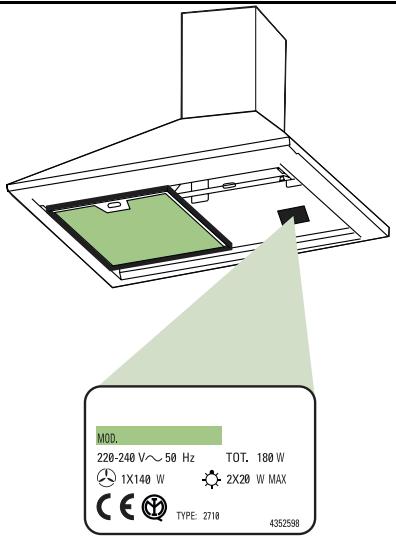

• Besleme voltajının, davlumbaz içerisine yerleştirilen bilgi etiketinde belirtilenle aynı olup olmadığını kontrol edin.
• Sınıf I elektrikli aletler için, güç kaynağının yeterli topraklamayı sağlayıp sağlamadığını kontrol edin. Minimum 120 mm çapında bir boru yoluyla davlumbazı çıkış bacasına bağlayın. Baca bağlantısı mümkün olduğunca kısa olmalıdır.
• Davlumbaz borusunu yanıcı duman taşıyan baca deliğine (buhar kazanı, şömine, vb.) bağlamayın.
• Davlumbazın elektrikle çalışmayan aletlerle (örneğin; gazlı cihazlar) birlikte kullanılması halinde, gazın geri tepmesini önlemek amacıyla odada yeterli bir havalandırma sağlanmalıdır. Temiz hava girişi temin etmek için mutfakta doğrudan dışarıya açılan bir açıklık bulunmalıdır.

KULLANIM

• Davlumbaz mutfaktaki kokuların emilmesi amacıyla evlerde kullanım için tasarlanmıştır. Ticari ve endüstriyel amaçlar için kullanmayınız.
• Davlumbazı tasarlandığı amaçların dışında kesinlikle kullanmayınız. Davlumbaz çalışırken altında kesinlikle yüksek çıplak ateş bırakmayın.
• Alev yoğunluğunu doğrudan tencerenin altında kalacak şekilde ayarlayın, kenarlarını sarmadığından emin olun.
• Yağda kızartma tavalarını kullanırken sürekli olarak takip edin: fazla ısınan yağ tutuşabilir.
• Kapağın altında kıvılcımdan kaçının, yangın riski.
• Davlumbaz çocuklar veya doğru kullanım konusunda bilgisi olmayan kişiler tarafından kullanılmamalıdır.

BAKIM

• Herhangi bir bakım işlemi gerçekleştirmeden önce davlumbazı kapatın veya fişini çıkarın.
• Filtreleri belirtilen zamanlarda temizleyin ve/veya değiştirin.
• Cihazı nemli bir bez ve nötr bir sıvı deterjan kullanarak temizleyin.

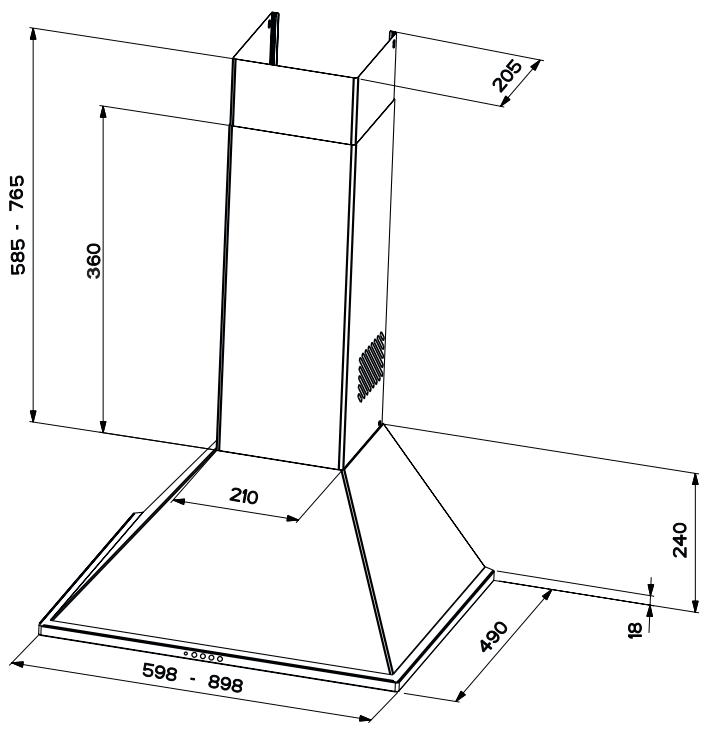

Boyutlar

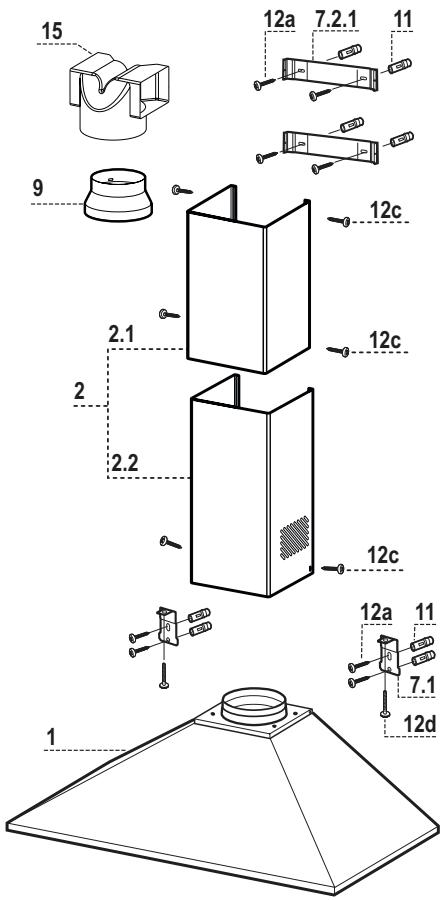

Parçalar

Rif.	adet	Ürün parçaları
1	1	Kumandalar, ileşiklar ve Filtrlerle komple halde davlum-baz güvdesi
2	1	Şunlardan olşan teleskopik baca:
2.1	1	Üst Baca
2.2	1	Alt Baca
9	1	Redüsiyon Flanı 0 150-120 mm
15	1	Hava Çkış Rakoru

Rif.	adet	Montaj parçaları
7.1	2	Davlumbaz Gövdesi ileçn Tesbit Braketleri
7.2.1	2	Üst Baca ileçn Tesbit Braketleri
11	8	Dubeller
12a	8	Vidaral 4,2 x 44,4
12c	6	Vidaral 2,9 x 9,5
12d	2	Vidaral M4 x 25

adet Belgeler

1 Kullanım El Kitabı

Duvar Delme İşlemi ve Braketlerin Sabitlenmesi

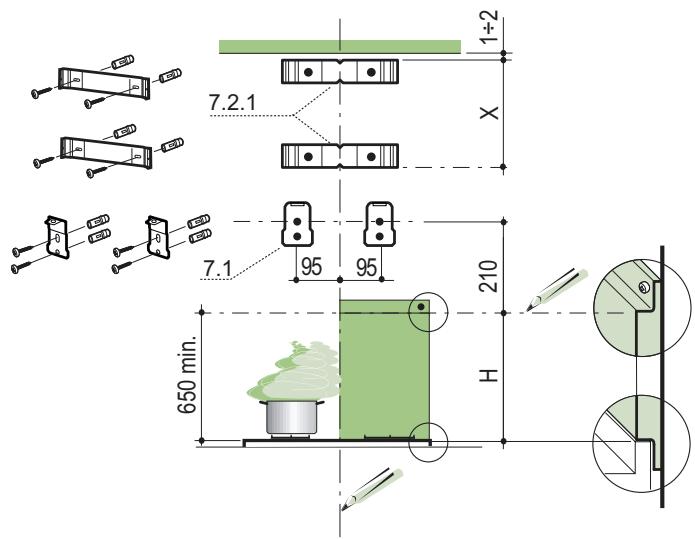

Duvara şunları çizerek işaretleyiniz:

• Tavana ya da üst sınıra kadar uzanan dikey bir çizgi; bu, davlumbazın monte edileceği alanın tam ortasından geçmelidir.
• Setüstü ocağın 650 mm üzerinden yatay bir çizgi; bu, taban kısmı (zemin) olmadan yapılan montaj içindir; H yüksekliği ise (H=tabanın görünen kısmının yüksekliği) tabanla (zeminle) yapılacak montaj içindir. 7.2.1 no'lu braketi resimde görüldüğü gibi tavandan veya üst sınırdan 1-2 mm mesafeye yerleştiriniz, merkezini (çentiklerin olduğu) referans alınan dikey çizgiye merkezleyerek hizalayınız.
• Braket deliklerinin merkezlerini duvara işaretleyiniz. 7.2.1 no'lu braketi resimde görüldüğü gibi birinci braketten X mm mesafeye yerleştiriniz (X = Davlumbaz üst bacasının yüksekliği), bunun da merkezini (çentiklerin olduğu) referans alınan dikey çizgiye hizalayınız.
• Braket deliklerinin merkezlerini duvara işaretleyiniz.
• 7.1 no'lu braketi resimde görüldüğü gibi dikey referans çizgisinden 95 mm mesafeye, yatay referans çizgisinin üstünden de 210 mm mesafeye yerleştiriniz.
• Braket deliklerinin merkezlerini duvara işaretleyiniz.
• Bu işlemi karşı tarafta da tekrarlayınız.

TABAN (İSTEĞE BAĞLI)

Taban (ya da zemin) davlumbaz gövdesi monte edilmeden önce takılır ve hem üst hem de alt noktasından duvara sabitlenmesi isteniyorsa, kaideler monte edilmeden önce görünü yüksekliğe sabitlenir. Bu operasyon oldukça karmaşık olduğundan, sadece mutfak montörü veya mutfak mobilyalarının ölçülerini bilen vasıflı personel tarafından yapılmalıdır.

Eğer sadece üst tarafı sabitlenecekse şekilde hareket edilmelidir:

• Tabanı kaide üzerine yaslayınız ve alt çeperini duvar ile üst yüzey arasına yerleştiriniz, bu arada dikey referans çizgisine merkezlemeyi unutmayınız.
• Üst kenar çeperinin iki deliğini duvara işaretleyiniz.
• İşaretlenen yerlere 8 mm çapında delik açınız. 11 adet dubeli deliklere geçiriniz.
• 12a vidaları (4,2 x 44,4) kullanarak braketleri sabitleyiniz.
• Eğer mevcutsa tabanı (zemini) 12a vidaları (4,2 x 44,4) kullanarak sabitleyiniz.

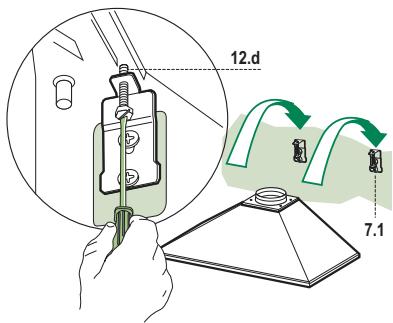

• Braketleri (7.1) davlumbazla verilen 2 adet vidayla (12d) vidalayınız.
• Davlumbaz gövdesini dikey çizgiye merkezleyerek braketlere 7.1 takınız.
• Davlumbaz gövdesi seviyesini ayarlamak için, davlumbazın alt kısmından vidalara (12d) müdahale ediniz.

Bağlantılar

ASPİRATÖRLÜ MODEL HAVA ÇIKIŞI

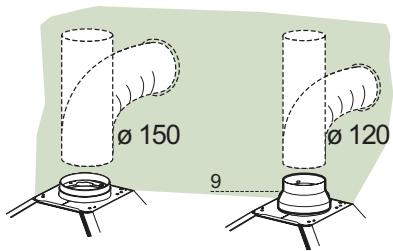

Aspiratörlü modelin montajı için, davlumbaz, motorun seçtiği 150 ya da 120 mm çapında sert veya esnek bir boru ile çıkış kanalına bağlanmalıdır.

• 120 mm çapında boru ile bağlantı için, redüksiyon flanşını (9) davlumbaz gövdesi çıkışına yerleştiriniz.
• Boruyu uygun kelepçelerle sıkarak sabitleyiniz. Bu malzeme davlumbaz donanımıyla birlikte verilmemiştir.
• Varsa aktif karbonlu koku alma filtrelerini çıkarınız.

FİLTRELİ MODEL HAVA ÇIKIŞI

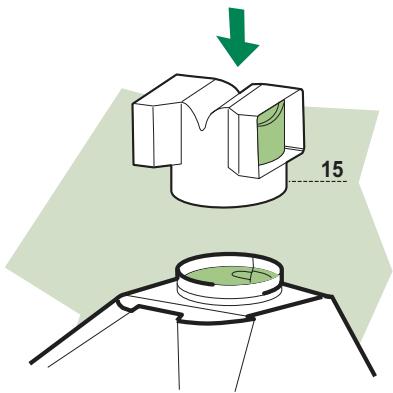

• Hava Çıkış Rakorunu (15) davlumbaz gövdesi çıkışına bastırarak takınız.
• Aktif karbonlu koku alma filtresinin mevcut olduğunu kontrol ediniz.

ELEKTRİK BAĞLANTISI

• Davlumbazı şebeke cereyanına bağlarken araya temas aralığı en az 3 mm olan çift kutuplu bir elektrik anahtarı koyunuz.

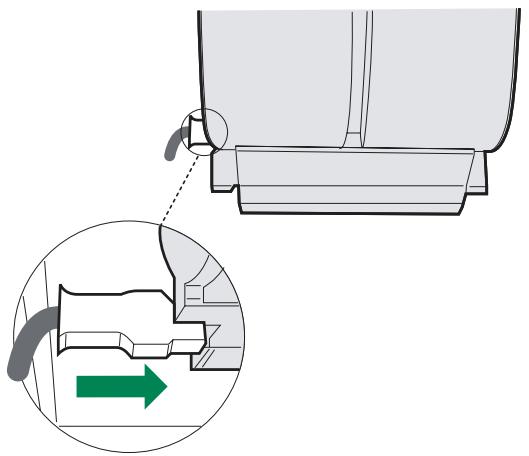

• Yağ tutucu filtreleri çıkarınız (bakınız "Bakım" paragrafı) ve besleme kablosu soketinin aspiratör prizine iyice takılmış olduğundan emin olunuz.

Bacanın Montajı

Üst baca

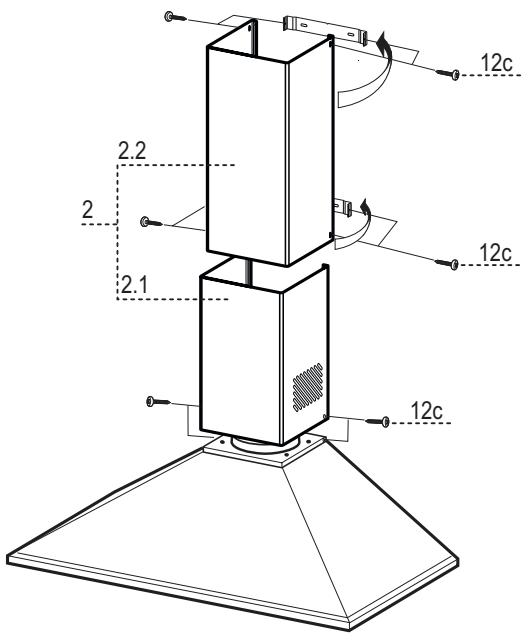

• İki yan kenar çeperini hafifçe genişletiniz, braketlerin (7.2.1) arkasına geçirip son noktasına kadar bastırınız.
• Braketlere yan tarafından davlumbaz donanımındaki 4 adet vidayla (2,9 x 9,5) sabitleyiniz.

Alt baca

• Bacanın iki yan kenar çeperini hafifçe genişletiniz, üst baca ile duvar arasına geçiriniz ve son noktasına kadar bastırınız.
• Alt kısmını yan tarafından davlumbaz donanımındaki 2 adet vidayla 12c (2,9 x 9,5) davlumbaz gövdesine sabitleyiniz.
• Rakor çıkışının (15) baca ağızlarına tekabül ediyor olmasını kontrol ediniz.

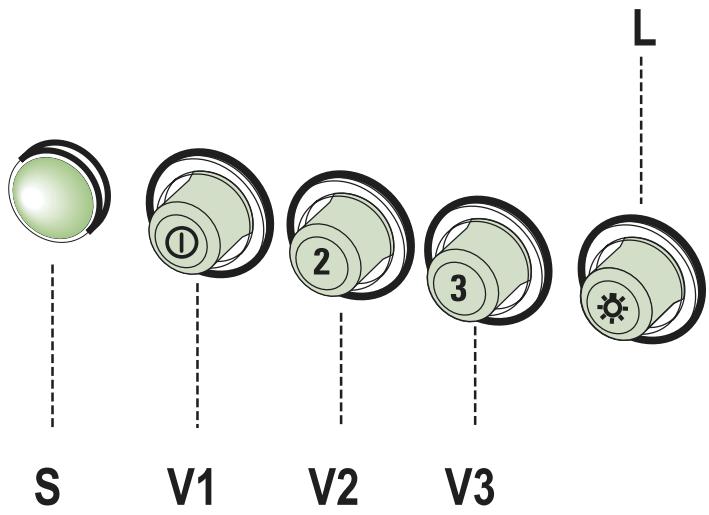

L	Lambalar	Ayandinlatma sistemi yakar vearendür
S	Led	Motorun calismałakta oldugunu bildiren led lambası
V1	Motor	Aspiarator motorunu minimum hizda açar ve dapat ; minimum hiz sessi-zce calşarak aşır pișirme buharı olmadalıkinda surekli hava dolașimi saglar.
V2	Hz	Orta hiz, kullanımün buyük kisminda yararlananan hizdir, ses duşeyi ile hava dolașrimiarasindaki oran optimumdur.
V3	Velocità	Yüksek (maksimum) hiz, uzun sureli atan veçok fazla buhar acșațașkaran pișirme ilelemlerinde kullanilmak icindir.

Yağ tutucu filtreler

METALİK YAĞ TUTUCU FİLTRELERİN TEMİZLENMESİ

• Bu filtreler bulaşık makinesinde de yıkanabilir ve normal kullanıldıklarında iki ayda bir, yoğun kullanım halinde ise daha sık yıkanmaları gereklidir.

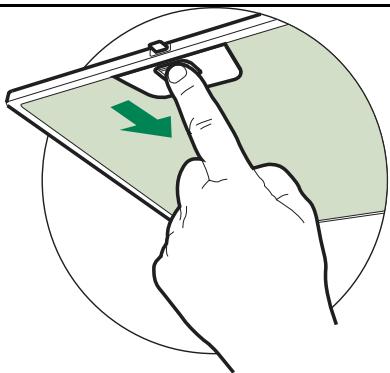

• Filtreleri, grubun arka tarafından ittirerek ve aynı anda aşağı doğru çekerek tek tek çıkarınız.
• Filtreleri yıkarken eğip katlamayınız, tekrar monte etmeden önce de kurutunuz. Monte ederken kulpun görünen dış tarafta doğal gelmesine dikkat ediniz.

Aktif karbonlu koku giderici filtreler (Filtreli Model)

Aktif karbonlu koku giderici filtre yıkanmaz ve rejenere edilmez, normal kullanımda yaklaşık 4 ayda bir, yoğun kullanımda daha sık değiştirilmesi gerekir.

DEĞİŞTİRİLMESİ

• Yağ tutucu filtreleri sökünüz.

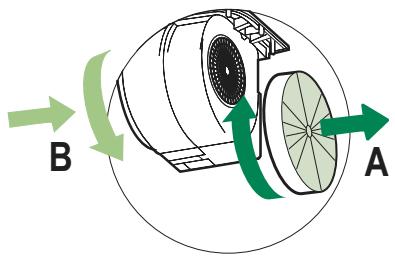

• Doyum noktasına ulaşmış aktif karbonlu koku giderici filtreleri (A) şeklinde gösterildiği gibi çıkarınız.
• Yeni filtreleri (B) şeklinde gösterildiği gibi takınız.
• Yağ tutucu filtreleri tekrar monte ediniz.

Aydınlatma

AMPULLERİN DEĞİŞTİRİLMESİ

40 W akkor lambalar

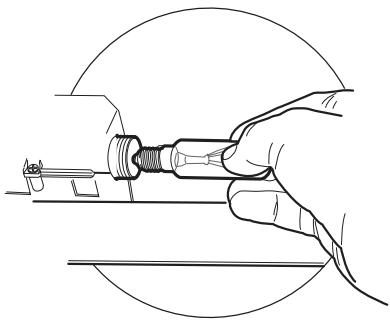

Metalik yağ tutucu filtreleri sökünüz. - Ampulleri gevşetip çıkarınız ve aynı özelliklere sahip yenileriyle değiştiriniz. Metalik yağ tutucu filtreleri tekrar takınız.
